Производство СИП-панелей: от выбора материалов до финишной отделки

Структурная изоляционная панель — SIP-панель — трехслойный строительный элемент, который применяют для возведения малоэтажных домов. В отличие от сэндвич-панелей, которые не способны выдержать конструкционную нагрузку, SIP-композиты обладают несущей способностью, прочностью к изгибам. Материал появился в 1940-ых годах в западных странах, где популярно строительство частных экодомов, коттеджей. В статье — преимущества и недостатки, технология и оборудование для производства СИП-панелей.

Плюсы и минусы SIP-панелей

С помощью СИП-панелей возводят несущие стены зданий и жилых помещений. Если посмотреть на разрез, можно убедиться в механической прочности материала, которую обеспечивают 3 слоя: два слоя дерево-стружечных плит и утеплитель между ними. Листы панелей производят из качественной прессованной древесины — щепки толщиной от 0,5 см, которые отличаются прочностью от стружек деревоотходов. В качестве твердого утеплителя используют пенополиуретан, пенополистирол, базальтовую вату и другие рулонные аналоги.

Огнестойкость СИП-панелей как строительных конструкций и предельные параметры горючести материалов изготовления регламентируют ГОСТ 30247.0–94, ГОСТ 26816–2016, ГОСТ 9573–2012 и другие. Рассмотрим элементы SIP-композитов и характеристики их пожаробезопасности:

  • цементно-стружечная плита — группа горючести Г1;
  • стекломагниевый лист — негорючий материал;
  • экструдированный пенопласт и полистирол — группа горючести от Г3 до Г4 в зависимости от состава;
  • ППУ — группа горючести от Г1 до Г4 в зависимости от состава;
  • минеральная вата низкой плотности — негорючий материал.
Преимущества Недостатки
✅Энергоэффективность. 12 см панели по теплоизоляции способны заменить 2 м кирпичной кладки.
 ❌Необходимость вентиляции. Недостаточная вентиляция в доме может привести к «парниковому» эффекту, дефициту кислорода в помещении, образованию плесени, спор грибка.
✅Прочность к изгибам, механическим нагрузкам. SIP-панели сейсмоустойчивы, выполняют роль каркаса дома, который смонтирован в монолитную конструкцию. Предельная продольная нагрузка — до 10 т, поперечная — до 2 т. ❌Необходимость внешней отделки. Внешнюю отделку осуществляют после установки SIP-панелей, чтобы древесина не набрала влагу, не начала гнить в области швов и торцов. Нельзя пренебрегать сыростью и проводить монтаж конструкции в дождливо-сырую погоду.
✅Устойчивость к перепадам температур. Поверхность выдерживает температуру от −30 °С до +80 °С.
✅Гигиеничность. Внутри панелей не «гнездятся» насекомые, грызуны. Например, OSB-панели пропитаны смолами, которые мыши не смогут прогрызть.
✅Огнеустойчивость. Конструкция относится к классу огнестойкости REI 60 — способна противостоять открытому пламени в течение 60 минут. Обработка антипиренами предотвращает распространение огня, повышает начальную пожаростойкость в 7 раз.
✅Экологичность. СИП-панели обладают безопасным составом — материалы безвредны для здоровья, дыхательных путей.
✅Звукоизоляция. Утеплители внутри панелей хорошо поглощают шум.

Вывод. С помощью СИП-панелей можно возвести дом или постройку в сжатые сроки: материал обладает легким весом, удобный в работе, морозоустойчивый. SIP-композиты возводят на ленточных, столбчатых или свайных основаниях в зависимости от почвы участка и наличия грунтовых вод.

Срок эксплуатации СИП-панелей — от 50 лет. На целостность конструкции могут негативно повлиять 3 фактора: влажность климата, низкое качество панелей и непрочная отделка фасада.

Технология производства СИП-панелей

Для производства СИП-панелей применяют листы OSB групп II, III, IV в соответствии с нормативами Европейского стандарта EN-300-OSB.

Отличие материалов — в прочностных характеристиках и сфере применения:

  • OSB II — для внутренних стен и перегородок;
  • OSB III — для внутренних и наружных стен в сухой и влажной среде;
  • OSB IV — для несущих конструкций помещений и зданий.

Технология изготовления СИП-панелей включает 5 этапов:

  1. OSB-лист очищают от пыли и наносят тонкий слой полиуретанового клея. «Химтраст ПУ-Клей для сэндвич-панелей (1К)» подходит для склеивания OSB, ДСП, бетонных, алюминиевых поверхностей с ППУ, пенопластом, пенополистиролом, пеностеклом, минеральной, базальтовой ватой. Теоретический расход — 100–300 г на 1 м² в зависимости от поверхности материала и способа нанесения: ракелем, кистью, валковой машиной, шпателем.
  2. Поверхность клея обрабатывают водой с пульверизатора, фиксируют поверх слой утеплителя: ППУ, пенополистирол, базальтовая и минеральная вата.
  3. На утеплитель наносят клей, орошают водой и укладывают второй лист OSB.
  4. Заготовку отправляют под пресс, где выдерживают материалы в течение 20–25 минут.
  5. После прессования при необходимости цельную панель разрезают на детали дисковой пилой. Перед отправкой клиенту выдерживают на складе 24 часа до полной полимеризации клея.

Состав полимерного клея быстро схватывается — прерывать процесс сборки СИП-панелей нельзя. Смотрите видео о том, как определить параметры однокомпонентного клея на примере «Химтраст ПУ-Клей для сэндвич-панелей (1К)». Рассказали и продемонстрировали, как быстро проверить вязкость, жизнеспособность.

Клей для производства СИП-панелей вы можете заказать в интернет-магазине «Химтраст».

Действует накопительная система скидок по тоннажу и количеству заказов. Возможна поставка тестовых партий для проверки качества продукции. Доставка по всей России и СНГ.

Производство домов из SIP панелей

Производство sip-панелей для строительства домов каркасного типа – это непростой технологический процесс, который требует закупки сложного оборудования и материалов для изготовления панелей

В комплект оборудования для производства сип панелей входят: столы для сборки панелей и приема готовой продукции, гидравлический пресс, станки раскроя панелей и выборки утеплителя, установка для нанесения клея. Стоимость такой линии велика, но сырье из Германии оправдывает затраты – результат на выходе – наивысшего качества!

Производство сип панелей (sip-панелей) состоит из нескольких этапов. Соблюдение технологических особенностей каждого из этапов изготовления сип-панелей имеет особое значение, ведь от этого напрямую зависит прочность будущего дома. Вот почему специалисты так тщательно подходят к процессу производства.

Что важно знать о наших сип панелях!

На протяжении более 8 лет компания «Строим Вместе» производит СИП панели и поставляет их и в Минск, и в Санкт-Петербург, и в Архангельск, и даже на Сахалин. Наши панели в рекламе не нуждаются, мы лидеры в данном сегменте рынка. Если кому то нужны панели, то они непосредственно покупают их у нас, а не ищут на стороне. Мы так же поставляем многим строительным фирмам, ведущим стройки в Московской области, во Владимирской, в Самарской, в Татарстане и т.д.

И что очень важно, за в все время работы нашей компании, не было не одного заказчика, кто сказал бы что панели плохо проклеены и происходит отрыв пенополистирола от OSB, или заменен пенополистирол на более рыхлый, или нарушена геометрия. За все время ни разу не пожаловался и не вернул ни одной панели под замену.

Хотя мы знаем, что много фирм экономят на клее, что выдают одну марку пенополистирола за другую, клеят панели из более рыхлых плит пенополистирола, что нет даже точного оборудования, клеят либо кустарно, либо «на коленке» не соблюдая ни временные режимы, ни температуру.

Наше производство SIP панелей

Производство сип панелей состоит из нескольких этапов. Соблюдение технологических особенностей каждого из этапов изготовленияимеет особое значение, ведь от этого напрямую зависит прочность будущего дома. Вот почему специалисты компании «Строим Вместе» так тщательно подходят к процессу производства.

Нанесение клея на обшивку будущей сип панели – osb-плиту и на пенополистирол

Изготовление сип панелей требует закупки плит ОСП (ориентированной стружечной плиты). Мы используем плиту OSB-3 Калевала и Ультралам. Равномерное нанесение клея обеспечивается высокотехнологичной установкой автоматического распределения клеящего состава. В работе используется исключительно клеящее вещество, прошедшее проверку на токсичность и экологичность — специальный однокомпонентный клей TOP-UR.

Для производства сип панелей мы используем отечественный утеплитель – пенополистирол – разной толщины. Нанесение также осуществляется управляемым автоматикой устройством, работу которого регулирует технолог. Автоматизация процесса изготовления обеспечивает стабильность технических характеристик производимых сип панелей. На лист ОСП (OSB-3), лежащий на входном сборочном столе и равномерно покрытый клеем, укладывается пенополистирол. Он, как уже говорилось, может быть разной толщины. Установка для нанесения клея равномерно покрывает утеплитель полиуретановым клеем. Вновь – лист ОСП (OSB-3). И так раз за разом, пока не соберется штабель сип-панелей для отправки его под гидравлический пресс.

Гидравлический пресс

Склейка заготовок для изготовления сип-панели в единый монолитный сэндвич-блок под гидравлическим прессом — пожалуй, важнейший этап производства сип панелей. Там, под мощнейшим давлением, будет идти процесс полимеризации клея. В результате на выходной разгрузочный стол поступает партия прочнейших высококачественных панелей. Пока одна партия панелей прессуется, на сборочный стол поступает следующая заготовка.

Такой процесс производства сип панелей гарантирует прочность готовой продукции. После нахождения заготовки сип-панели под гидравлическим прессом, элемент приобретает цельную структуру. Клеевой шов настолько прочен, что выдержит любые нагрузки, деформации и температурные колебания. Прочность склейки выше прочности самого материала.

Формирование домокомплекта под конкретный заказ

Из готовых сип-панелей далее формируется домокомплект. Такое производство панелей для сборки конкретных строений – очень удобно. Немного напоминает конструктор: на станке для раскроя панелей вырезаются детали «конструктора» нужных размеров, дверные и оконные проемы; у отдельных панелей выбираются пазы на станке для выборки утеплителя. В результате – «дом в коробке»: собирай и живи!

Недавние объекты

Смотреть все построенные объекты

Дом из сип-панелей Stone SIP в Московской области, р-н Дмитровский, д. Удино112 м2

3 350 000 руб

Дом по проекту «НЕВСКИЙ» из сип-панелей в Наро-Фоминском районе154 м2

4 200 000 руб

Дом из сип-панелей Stone SIP в Чеховский район, д. Дидяково128 м2

4 100 000 руб

Дом из сип-панелей в г. Ногинск46 м2

1 400 000 руб

Дом по проекту «КЕДР» из сип-панелей в г. Домодедово, с. Битягово144 м2

4 100 000 руб

Дома из сип-панелей в Дмитровском районе, КП «Горки Лайф»112 м2

2 350 000 руб

Выбор есть всегда:

Акция

Nordic Village

1 000 000 руб

Акция

Leto Village

1 000 000 руб

Акция

Otto Village

1 000 000 руб

Если вас заинтересовало строительство канадского дома, наши специалисты готовы ответить на все ваши вопросы. Компания «Строим Вместе» предлагает полный комплекс услуг по проектированию, изготовлению домокомплекта и сооружению дома из СИП панелей.

обзор различных видов и примеры комплектации :: BusinessMan.ru

Популярное

Появление новых строительных материалов внесло значительные коррективы в методы гражданского и частного строительства. Традиционные кирпичные и бетонные кладки начали заменяться на более практичные сборочные конструкции.

При организации технологического процесса для их выпуска необходимо оборудование для производства SIP-панелей. Но прежде нужно узнать, что же они собой представляют.

Что такое SIP-панели

Основной задачей несущих и межкомнатных стен в любом здании является обеспечение теплоизоляции и поглощение шума. Механическая прочность также считается одним из определяющих факторов хорошего дома. Однако при применении стандартных технологий строительства время возведения здания составляет от трех месяцев до полугода.

Чтобы уменьшить этот срок, были разработаны принципиально новые материалы – многослойные конструкции. Производство SIP-панелей заключается в сборке в один строительный элемент 2-х различных составляющих, таких как:

  • OSB-плита. Состоит из щеп хвойных пород большого размера. Ее особенностью является различное направление волокон в структуре соседних слоев. Благодаря этому увеличивается не только механическая прочность, но и сопротивление влаги. Поэтому эти плиты называются ориентировочно-стружечными.
  • Вспененный пенополистирол (ПСБ). Изготавливается методом термической обработки гранул. С помощью экструзии (прохождение через форму под давлением) изделие приобретает окончательный вид плит толщиной до 100 мм.

Структура SIP-панелей представляет собой последовательно склеенные плиты: OSB -ПСБ — OSB. Для производства можно брать уже готовые комплектующие либо наладить выпуск собственных. Но последний вариант более затратен, так как требует наличия нескольких технологических линий.

Технология производства

Для подробного рассмотрения процесса изготовления можно взять самый простой вариант организации, при котором используются уже готовые плиты. Для первоначальной комплектации оборудованием производства это будет оптимальный вариант. Технология производства SIP-панелей состоит из следующих этапов:

  1. Подготовительный. Поверхность древесных плит очищается от пыли и обезжиривается.
  2. С помощью специального станка на внутреннюю часть наносят продольные слои клея.
  3. Затем плиты OSB и ПСБ соединяют. Для лучшего качества применяют производственные прессы.

Окончательный этап изготовления – изделия оставляют в горизонтальной плоскости для сохранения формы.

Помимо специфических комплектующих, особое значение придается клеевому составу. В процессе эксплуатации плиты он не должен терять своих свойств. Поэтому применяют только специальные марки, которые после нанесения на поверхность не теряют своих свойств в течение 3-5 мин, в противном случае происходит вспучивание и потеря эксплуатационных качеств.

Оборудование

Отличительной особенностью производства считается большой выбор типов оборудования. Станки могут работать в автоматическом, полуавтоматическом и ручном режиме. В зависимости от требуемой мощности цеха (выпуска изделий за смену) подбирается оптимальный комплект. Он должен состоять из следующих элементов:

  • Стол для порезки пенополистирола. Это обязательный компонент, так как ручная обработка не сможет обеспечить идеально ровные края заготовки.
  • Оборудование для нанесения клеевого состава. В этом случае можно обойтись технологией ручного покрытия. Однако необходимо учитывать, что скорость обработки будет на порядок ниже, чем в автоматических установках.
  • Прессовочное оборудование. Представляет собой стол, габаритные размеры которого соответствуют размерам SIP-панелей. После соединения плит между собой они устанавливаются в горизонтальном положении на пресс для производства СИП-панелей. Далее с помощью механических или автоматических прессов оказывается внешнее давление на изделие.

Этот перечень включает в себя основное оборудование, необходимое для организации производства SIP-панелей. При выборе линии заданной мощности необходимо учитывать специфику каждого вида станка.

Комплектация линии

Как правильно подобрать оборудование для производства SIP-панелей? Определяющим является первоначальный бюджет. Исходя из этого, можно приобрести дорогую полностью автоматизированную линию, либо купить минимальный набор оборудования. Перед этим следует рассмотреть специфику каждого производственного процесса.

Резка ПСБ должна осуществляться только с помощью специального раскроенного стола. Ручной режим обработки не сможет обеспечить должную точность размеров панели из пенопласта. Для минимальной комплектации можно закупить недорогое механическое оборудование с ручным управлением.

При небольших размерах плит обработка клеем поверхности осуществляется с помощью небольшой установки, работающей аналогично покрасочной машине. Под давлением воздуха жидкость поступает в пистолет, а рабочий наносит необходимый слой. Однако при этом теряется скорость выполнения и точность в толщине клея. Поэтому рекомендуется установка стола для клейки, работающего в автоматическом режиме.

Прессование осуществляется методом давления, создающимся автоматикой, либо механическим путем. При этом важно соблюдать требуемое усилие и время воздействия на поверхность плиты. В противном случае ее качество будет невысоким.

Советы по организации производства

После того как было выбрано оборудование для производства SIP-панелей, можно приступать к его установке. Для правильного расположения станков по территории цеха составляется план их монтажа. Порядок следования станков должен совпадать с технологическим процессом. Это уменьшит временные затраты на транспортировку изделия от одного станка к другому.

Немаловажным является обустройство места для хранения плит. Они должны находиться в горизонтальном положении, склад оборудуется системой принудительной вентиляции и обогревом. Расстояние от места хранения до станка порезки (первого в производственном цикле) минимальное. Руководствуясь этими принципами организации производства SIP-панелей, можно в кратчайшие сроки запустить линию по их изготовлению.


  • 0
  • Оборудование для производства

Поделиться:

Читайте также

  • Как выбрать оборудование для производства СИП-панелей: цена, фото
  • Лучшие производители СИП-панелей в России
  • Новейшие технологии в строительстве. Современное строительство домов, основные свойства и характеристика
  • Профессиональное оборудование для производства ПВХ сэндвич-панелей: виды и характеристики
  • Оборудование для производства солнечных батарей. Технология изготовления
  • Оборудование для производства плит перекрытия. Основные этапы изготовления изделий и требования к ним
  • Инструменты бережливого производства и их сущность

СИП-технология

Отдельно от себя хотелось бы сказать следующее — когда возник вопрос постройки дома для себя, я изучил массу вариантов технологий строительства. Традиционные были отметены сразу по следующим причинам: сроки строительства плюс человеческий фактор при производстве работ превращали конечный результат в казино. Т.е. совершенно непредсказуемая стоимость строительства и сколько времени это продолжится относилось к области личного везения. Очень много времени ушло на изучение каркасных технологий. Цена и кажущаяся легкость монтажа очень привлекала.

Но ураганы в США очень заставили задуматься о надежности, а более углубленное изучение процесса производства и последующей эксплуатации этих домов заставили вернуться к уже известному мне тогда SIP домостроению.

Решение было принято, первый комплект произвели и смонтировали на фундамент. Очень беспокоили такие вопросы: как поведет себя каркас внутри коробки дома, нагрузки на перекрытия, теплый ли дом, усадка, как выдерживает ветровые и снеговые нагрузки т.д.

В течении двух лет дом подвергался всем климатическим воздействиям. Незащищенный фасад, два месяца под проливными дождями без кровельного покрытия, ураганные ветра Калининградской области не повредили, не дали гниения конструкции, не изменили геометрию коробки дома.

Теперь я с большой уверенность могу сказать, основываясь на личной практике, технология строительства из структурно-изоляционных панелей отличное решения для строительства своего дома. В ходе строительства этого и последующих домов были выявлены действительно низкие показатели человеческого фактора, что позволят смело декларировать сроки и стоимость конечного строительства. Ну а про «теплые ли дома» можно поговорить с нашими отделочниками. Они первые оценили как приятно вести отделочные работы в сухих и теплых помещениях только возведенного дома.

С уважением, директор ООО «СИП Хаус» Иванов Алексей.

Преимущества  СИП-технологии

  • внутренние коммуникации (водопровод, канализация, разводка системы отопления) спрятаны в стены;
  • возможность использования всего спектра наружных и внутренних отделочных материалов;
  • возможность применения разнообразных архитектурных форм;
  • высокие энергосберегающие и экологические свойства  жилья;
  • здание долговечно, кроме того его легко реконструировать;
  • идеальные поверхности пола, стен и потолков для высококлассной отделки помещений;
  • лучшее соотношение цена/качество;
  • отсутствие «мостиков холода» в конструкции здания;
  • повышенная устойчивость здания к просадкам;
  • тяжелые подъемные механизмы в строительстве не используются;
  • устойчивость готового здания к атмосферным влияниям;
  • эффективность использования застраиваемой площади.

Технология строительства из СИП-панелей

Фундамент

Строительные нормы рекомендуют закладывать фундаменты на глубину промерзания грунта. Сооружение фундамента на такой глубине сопряжено с большим объемом земляных работ, и соответственно, со значительными расходами. За счет легкости конструкций из SIP панелей значительно уменьшается нагрузка на фундамент и появляется возможность удешевить его. При проектировании и строительстве зданий из СИП-панелей наиболее целесообразно использовать ленточный малозаглубленный фундамент или столбчатый, который позволяет значительно сократить расход материалов и снизить трудозатраты. Такой фундамент является надежным и экономически оправданным.

Темпы строительства

Как минимум в 20 раз быстрее традиционных методов (по существующим нормам для возведения 1м2 кирпичной стены толщиной 62 см каменщику требуется 4,33 часа, т.е. 260 минут, а для возведения 1м2 стены из СИП-панели рабочему требуется 2 минуты!).

Затраты на отопление

В 5 — 6 раз меньше, чем на отопление стандартного кирпичного дома (коэффициент сопротивления теплопередаче пенополистирола составляет 0,041 Вт/мК, что в 20 раз меньше подобного показателя кирпичной стены). Практика показала, что в период постоянного роста цен на отопление, подобное здание полностью себя окупает в течение 10 лет только по экономии средств на обогрев. При этом владельцу здания нет необходимости приобретать мощную и, соответственно, дорогостоящую отопительную установку.

Экологическая чистота

В развитых странах мира из пенополистирола строят больницы, дома для престарелых, а ведь к этим зданиям предъявляются требования выше обычных. Даже люди с аллергией и астмой специально строят себе дома из этого материала.

Долговечность

Благодаря уникальным свойствам ОСП–3 (применяется синтетический воск, добавляются соли борной кислоты) увеличиваются защитные свойства плиты. Панели не подвержены впитыванию влаги, гниению, а так же обладают высокой устойчивостью к перепадам температуры от – 50 до + 50°С. В Финляндии, Канаде, США и других европейских странах есть дома, построенные из СИП-панелей более 40 лет назад. Рассчитанный срок службы 80 лет.

Прочность

Дома из SIP-панелей выдерживают перепады температур от −60 до +60°С, максимальные снеговые нагрузки, ураганные ветры и землетрясения до 9 баллов. По долговечности и прочности они превосходят строения из бруса и бревна. Конструктивно они примерно в 4 раза прочнее (на сжатие и излом) деревянно-каркасных домов. За счет монолитного склеивания 1 панель шириной 1,25м, выдерживает вертикальную нагрузку 10 тонн и поперечную нагрузку 2 тонны на 1м2 (для строительства коттеджей достаточно 350 кг. на 1м2).

Отсутствие «мостиков холода»

«Мостики холода» исключаются благодаря оригинальному креплению панелей между собой, а так же использованию проставочных балок из СИП-панелей. Тем самым обеспечивается влагостойкость, устойчивость к гниению, плесени, атмосферным явлениям.

Огнестойкость

При отделке внутренних стен гипсокартоном предел огнестойкости конструкций составляет около 1 часа. Сама конструкция панелей не позволяет им деформироваться, но даже в случае их обрушения они не создают опасности для жизни людей из-за своего малого объемного веса.

Малый вес конструкции

Малый вес позволяет надстраивать этажи даже на деревянные дома без дополнительной нагрузки на фундамент.

Размер панели (мм)

Вес одной панели (кг)

Вес кв.м. (кг)

2500х1250х70

40,5

12,96

2500х1250х120

42,5

13,6

2500х1250х170

44,5

14,24

2500х1250х200

46,5

14,88

Сейсмостойкость

До 9 баллов.

Мобильность

Возможно перемещение сооружений с помощью крана.

Легкость монтажа

Отсутствует необходимость использования тяжелой строительной техники: весь комплект дома 150-200 м2 общей площади можно перевезти в 2 еврофурах, при этом непосредственно на монтаже самого дома практически не задействуются грузоподъемные механизмы, что позволяет строить дома в труднодоступных местах. Одновременно наша система может быть крайне эффективно использована при ликвидации чрезвычайных ситуаций.

Сертификация

СИП-панели сертифицированы органом по сертификации продукции в строительстве. Также на них получены гигиенический сертификат и сертификат пожарной безопасности.

Описание СИП-технологии

В основе северо-американской технологии строительства лежит использование конструкционной теплоизоляционной панели (КТП или SIP) для основных элементов здания: стен, перекрытий и кровельных конструкций. Необходимо отметить, что данная технология — это не каркасное, а панельное домостроение, т. е. при строительстве не используется отдельно возводимый каркас здания. Его роль выполняют верхний и нижний обвязочный брус панелей, а сами панели являются основным несущим элементом конструкции. Это значит, что Ваш дом будет не только основательно прочным, но и долговечным.

В настоящее время методика панельного домостроения считается одной из лучших по совокупности современных требований, предъявляемых к жилым домам во всем мире.

Панельные термодома не уступают домам деревянным и каменным, а в чем-то и превосходят их. Такие дома вызывают повышенный спрос благодаря их высокому архитектурному качеству, невысокой стоимости, большой долговечности и экономичности в эксплуатации. Именно в таких панельных домах проживает большая часть населения США, Канады, Норвегии, Финляндии, Германии.

Конструкция КТП (SIP) панели

Конструкционная теплоизоляционная панель состоит из двух ориентированных стружечных плит ОСП-3 (OSB-3), между которыми под давлением приклеивается слой твердого пенополистирола в качестве утеплителя. Толщина панелей в готовом виде составляет от 70 мм до 226 мм. Размеры панелей 2.5×1.25м или 2,8×1,25м. Такая панель обладает исключительными энергосберегающими свойствами и имеет высокую прочность. Стены и углы домов, собранных по этой технологии, идеально ровные и прямые. Кроме того, монтаж домов производится в любое время года, построенные дома долговечны и обладают отличными эксплуатационными характеристиками.

ОСП (OSB) — ориентированно стружечная плита

ОСП — спрессованная древесностружечная плита с ориентированной плоской щепой. Это первая плита древесного происхождения, разработанная специально для строительства. Прямоугольные узкие щепки толщиной 0,5 — 0,7мм. и длиной до 140мм. укладываются в три слоя, причем щепа в наружных слоях плиты располагается вдоль главной оси плиты, а во внутреннем слое — перпендикулярно главной оси. Благодаря такой ориентации плоской длинноразмерной щепы получается конструкционный материал с анизотропными свойствами — повышенной прочностью на изгиб и повышенной упругой прочностью вдоль главной оси плиты. Процесс прессовки проходит в условиях высокого давления и высокой температуры, с использованием водостойкой смолы. По сути, ОСП — это «улучшенная древесина» — более прочная и эластичная — за счет сохранения в плоской щепе всех полезных свойств массива древесины, при отсутствии таких дефектов как сучки и изменение направления волокон в связи с естественными условиями роста дерева. Связующая и специальная обработка поверхности обеспечивают водостойкость, устойчивость к гниению, плесени и атмосферным воздействиям, значительно превышающие сходные характеристики массива древесины.

Плиты ОСП устойчивы к изменению погодных условий (влажность, температура), легко пилятся, сверлятся и обрабатываются любым инструментом, предназначенным для работы с древесиной. Существенным отличием плит ОСП от других плитных материалов является то, что прочностные свойства и способность удерживать крепеж обеспечиваются характером укладки щепы — при нагружении в процессе эксплуатации длинные стрэнды передают нагрузку друг через друга, образуя единый конструкционный элемент, свободный от концентраторов напряжений, и сочетающий в себе высокую прочность с высокой эластичностью. Крепеж (шурупы, кольцевые гвозди, строительные скобы и пр.) удерживается многочисленными тонкими щепами, ориентированными в плоскости, перпендикулярной к оси крепежных элементов.

Традиционно основным материалом для производства плит ОСП является сосна или осина. Плиты ОСП содержат до 97% древесины — это одна из самых экологически чистых древесных плит — как в отношении производства, так и в отношении готовой продукции. Низкая доля связующего дает не только экологическую безопасность, но и все прочие полезные эксплуатационные и производственные свойства древесины — легкость (плотность плиты — около 650 кг/куб. м.), низкую теплопроводность, хорошее звукопоглощение, хорошую обрабатываемость и эстетичный внешний вид.

Важнейшее преимущество технологии — отличные энергосберегающие характеристики. Обеспечивается это, прежде всего, за счет пенополистирола.

Пенополистирол (ПСБ-С)

Это экологически чистый, нетоксичный тепло- и звукоизоляционный материал, применяемый в строительстве на протяжении уже 50 лет и зарекомендовавший себя как наиболее экономичный, удобный в применении и обладающий низкой степенью теплопроводности и паропроницаемости. В настоящее время в Европе более 60% всего производимого пенополистирола используется для целей теплоизоляции.

Пенополистирол является нейтральным материалом, не выделяющим никаких вредных для человека и его окружения веществ и не имеет ограниченного срока годности. Он экологичен в процессе работы с ним, а также весь период дальнейшей эксплуатации. Он не дает трещин, не является питательной средой для микроорганизмов, грызунов и другой живности, не загнивает, не плесневеет и не разлагается. Воздухопроницаемость позволяет зданию дышать.

Пенополистирол относится к той группе пластмасс, которые при горении выделяют точно такие же газы, как и при сжигании древесины или пробки. Современные пенопласты производят в огнестойком (самозатухающем) исполнении. Влага не влияет на теплоизолирующие свойства этого материала и не вызывает образование в нем бактерий и плесени, что позволяет широко использовать пенополистирол даже в пищевой промышленности. Пенополистирол устойчив к воздействию химических и биологических сред. Он отлично переносит присутствие асфальтовых эмульсий, рубероида с асфальтовым покрытием, искусственных удобрений, каустической соды, аммония, жидких удобрений, вспененных красок, мыла и смягчающих растворов, цемента, гипса, извести, растворов соли (в том числе морской воды) и всякого рода грунтовых вод.

Производство SIP-панелей в Украине ⚡️ Технология производства СИП

Материалы

Производство SIP-панелей, как и любое другое производство, начинается с качественных материалов. Мы в SIP-фабрике знаем, что от качества материалов зависит качество панелей, а, следовательно, прочность, долговечность и другие характеристики дома, который мы построим. В конце концов, наша репутация среди клиентов тоже зависит от качества материалов.

Поэтому мы заказываем пенополистирол у проверенного производителя, харьковской компании “Аэропласт”, плиты OSB-3 австрийской компании Egger и полиуретановый клей LPU британского производства.

Пенополистирол

Полиуретановый клей

Чтобы объединить качественные материалы в качественный продукт нам требуется несколько этапов.

1Клеим

Всё начинается с полуавтоматической клеенаносящей станции. На сенсорной панели управления оператор задает параметры нанесения клея и режима прессования. В дальнейшем станция продолжает работать по заданным параметрам, что сводит к минимуму возможность нарушения технологии.

Рабочие укладывают плиту OSB на специальную каретку станции, после чего клей равномерно наносится на плиту. Прелесть полиуретанового клея в том, что он водостойкий и прекрасно работает в диапазоне температур  от – 40оС до + 140оС. Это гарантирует целостность SIP-панелей в самых сложных погодных условиях.

2Давим

Плита OSB-3, клей, слой пенополистирола, клей, вторая плита OSB-3 – всё это соединяется в одну «сэндвич-панель». После этого мы кладём следующую плиту OSB-3 и повторяем процедуру. В результате у нас – семь сложенных друг на друга панелей, которые единой стопкой отправляются под девятитонный пресс. Под давлением равномерно распределённого веса трёх азиатских слонов, клей наглухо сцепляет все компоненты.

Вся эта процедура сбора и прессования стопки из семи SIP-панелей занимает 30 минут. При такой производительности мы производим 112 SIP-панелей в смену. Этого количества достаточно для постройки дома на 100-120 м2.

3Пилим

Для постройки дома нужны не только стандартные сэндвич-панели, но и отдельные архитектурные элементы: фронтоны под крышу, узкие панели под выступающие эркеры, невысокие панели под окна и т.д. Нарезка всех уникальных элементов выполняется на раскроечном станке и занимает от одного до трёх дней в зависимости от дизайна дома.

4Вырезаем лишнее

Каждая панель дополнительно проходит через подгоночный станок, который вычищает ненужные выступы прессованного пенополистирола. В результате мы имеем одинаковый отступ пенопласта от края плиты OSB-3 на всех SIP-панелях в партии.

5Вставляем брус

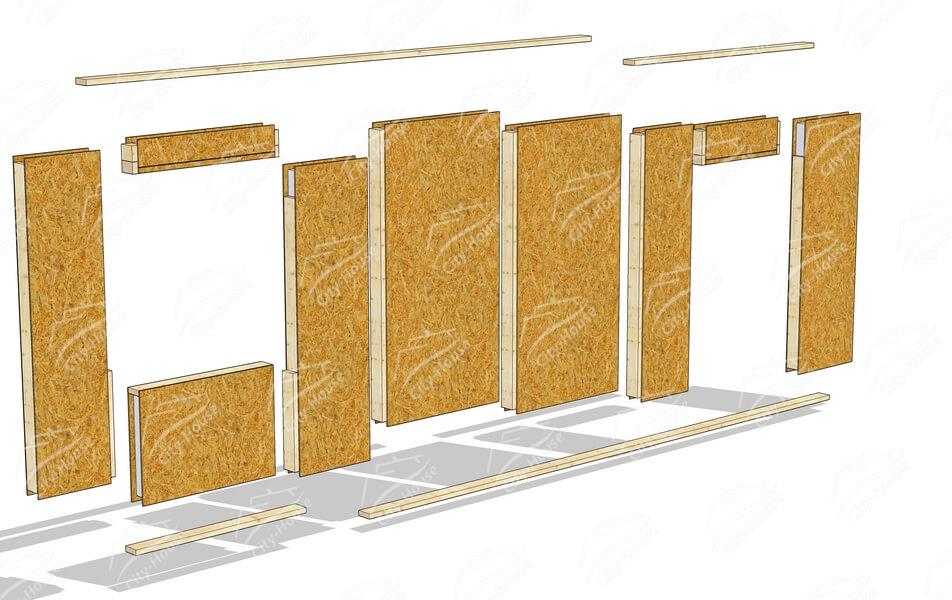

Кроме панелей в домокомплект входит закладной брус. Он вставляется между панелями при монтаже и образует пространственный каркас, гарантируя ещё большую прочность конструкции. Мы используем только высушенный, калиброванный , обработанный антисептиком и антипиреном брус из сосны, потому что при строительстве каркасного дома практичнее применять хвойные породы. Вместе с SIP-панелями мы нарезаем брус в зависимости от требований архитектурного проекта.

Наши производственные процессы оптимизированы таким образом, что производство SIP-панелей и нарезка отдельных частей дома проходят параллельно с работами над фундаментом. Строительство дома из SIP-панелей требует использования облегченного фундамента, на котором можно начинать монтаж на 10-12 день после бетонирования. За это время мы успеваем полностью подготовить домокомплект, проверить его качество и отправить на объект.

Голяков Димитрий
Руководитель фабрики

Отправить оптовое предложение

[unex_ce_button button_text_color=»#000000″ button_font=»bold» button_font_size=»16px» button_width=»auto» button_alignment=»center» button_text_spacing=»0px» button_bg_color=»#ffd300″ button_padding=»15px 60px 15px 60px» button_border_width=»0px» button_border_color=»#000000″ button_border_radius=»30px» button_text_hover_color=»#ffd300″ button_text_spacing_hover=»0px» button_bg_hover_color=»#1c201f» button_border_hover_color=»#000000″ button_link=»/contact/» button_link_type=»url» button_link_target=»_self» has_container=»» in_column=»1″]Отправить оптовое предложение[/ce_button]

Что можно построить из SIP-панелей?

SIP-панели создавались не только для строительства домов по канадской технологии, они гараздо более универсальны

Собственный дом

Вы созрели для собственного дома? Мы поможем вам построить его быстро, качественно и выгодно. И не только дом, но и баню, гараж, беседку, пристройку, мансарду и всё, что сами захотите.

Вот как мы это сделаем »

 Собственный бизнес

Бизнес должен приносить прибыль. Так почему бы не сократить на расходах? Мы поможем, вернуть свои инвестиции быстрее при строительстве гостиниц, офисных зданий, супермаркетов, магазинов и даже киосков.

Вот как мы это сделаем »

Агропром

Мы поможем вам сохранить ваши урожаи, ваше поголовье и всю вашу технику в целости и сохранности, построив долговечные, термостойкие и надёжные помещения под ключ.

Вот как мы это сделаем »

+38 (050) 37 00 887

Бесплатная консультация по проекту

[unex_ce_button button_text_color=»#ffd300″ button_font=»bold» button_font_size=»18px» button_width=»auto» button_alignment=»center» button_text_spacing=»0px» button_bg_color=»#1c201f» button_padding=»10px 20px 10px 20px» button_border_width=»0px» button_border_color=»#000000″ button_border_radius=»30px» button_text_hover_color=»#ffd300″ button_text_spacing_hover=»0px» button_bg_hover_color=»#333333″ button_border_hover_color=»#333333″ button_link=»#footer» button_link_type=»url» button_link_target=»_self» has_container=»» in_column=»1″]Бесплатная консультация по проекту[/ce_button]

Мы разбираемся в строительстве

Украина, Харьков,
пр. Науки 22, офис 6

Пн-Пт с 9:00 до 18:00

+38 (050) 37-00-887
+38 (098) 200-87-46

[email protected]

 SIP Фабрика

© 2014-2020 SIP-Фабрика

Виды СИП-панелей – Технические характеристики и рекомендации по выбору

СИП-технология на данный момент уже уверено завоевала российский рынок и уже не вызывает вопросов о прочности и качестве домов, построенных из панелей. Все больше и больше индивидуальных домов возводиться именно из них.

Сами панели являются комбинированным, а главное многозадачным, материалом, обладающим всеми преимуществами, который дается от сочетания жесткого каркаса и утеплителя. Это позволяет широко использовать их в различных видах строительства. И в силу этого есть множество видов СИП-панелей. А также они крайне популярны в местах с суровым климатом – длительная зима и промерзшая земля часто мешают при постройке зданий из традиционных материалов, но абсолютно не мешают при использовании СИП.

Основные виды СИП-панелей


Одной из основных особенностей СИП является не их функциональные качества, а то, что технология постоянно эволюционирует становясь только лучше. Если сравнивать панели, которые использовались в самом начале и те, из которых строят сейчас, то это, как говорится, две большие разницы. За сто лет, а именно столько существует данная технология, не изменился только основной принцип – утеплитель находится между жестким каркасом.

Есть существенные различия между панелями, используемыми для промышленного и индивидуального строительства, а также для потолка, внутренних перегородок, пола, кровли и прочих.

ОСП + пенополистирол

Самым популярным, и небезосновательно, видом производства СИП-панелей является связка ОСП и пенополистирола. Получившийся материал обладает не только высокими функциональными качествами, но и максимальной прочностью. Из него удобно и легко строить. Качество построек находится на максимально высоком уровне, а долговечность исчисляется веками


ОСП + пенополиуретан

СИП-панели такого вида используются в основном в промышленном производстве, правда в основном вместо ОСП используются более подходящие материалы каркаса. Для частных домов подобные панели не используются в России, хотя в Европе или в США это достаточно распространенный вариант.


ОСП + минеральная вата

Подобные панели – российское изобретение. Вместо привычного пенополистирола в качестве утеплителя используется минеральная вата. Такой способ позволяет сэкономить на цене одной панели, но сильно сказывается на ее функциональных качествах, так как минеральная вата дает усадку и оседает внизу. И получается, что качественно утеплена только нижняя часть СИП.


Фибролит + пенополистирол/минеральная вата

Подобные панели также являются российским изобретением. Главными минусами такой комбинации материалов можно назвать то, что фибролит имеет ширину всего в 60 сантиментов, что в практически вдвое меньше, чем у ОСП, и соответственно на одну типовую постройку количество плит удваивается. Также фибролит намного дороже и тяжелее. И получается, что дом из подобных панелей и дороже, и строиться дольше.


Стеломагнезит + пенополистирол

Еще одна практически революция в панельно-каркасном строительстве. В качестве каркаса используется комбинированный материал из карналлита, оксида магния и других, также известный, как каменные СИП-панели. Это один из самых безопасных и экологически чистых материалов, которые используются в строительстве. Подобные панели обладают хорошими характеристиками и  используются и для наружных, и для внутренних стен частных домов.


Остальные виды

Остальные виды СИП-панелей практически не могут соревноваться с техническими характеристиками предыдущих, при чем в обе стороны – и с положительной, и с негативной. Некоторые из них, например, гипсокартон с утеплителем из пенополистирола, используются в основном при возведении внутренних перегородок. А панели, в которых в качестве материала для каркаса используется оцинкованная сталь или оргалит (утеплитель выбирается с учетом того, как будет эксплуатироваться помещение, хотя, в основном, это пенополистирол), применяются для строительства промышленных или торговых зданий.

Наши рекомендации

Выбирая вид СИП-панелей, мы рекомендуем обращать особое внимание на технические характеристики и  даже не рассматривать варианты, когда утеплителем выступает минеральная вата – это, конечно, может выйти на первых этапах дешевле, но в процессе эксплуатации может вылезти масса проблем, таких как например усадка материала. И соответственно снижение функциональных качеств панелей.

Вариант с каркасом из фибролита тоже достаточно сомнителен. В этом случае можно потратить на строительные работы в несколько раз больше и получить дом, который сильно уступает такому же, но с использованием более распространенных материалов.

При выборе материала мы рекомендуем выбирать из материалов, проверенных временем, а это ОСП и пенополистирол. Огромное количество домов, построенных с использованием именно таких панелей как в России, так и в Европе, США и Канаде, позволяет с уверенностью говорить о том, что они заслуживают всех тех хвалебных отзывов, которые вы можете встретить в интернете.

Также заслуживает внимание и новинка в данном сегменте строительства. Речь идет, конечно, о каменных панелях. Из множества их преимуществ можно выделить полную влагостойкость, огнеупорность, экологичность и относительную дешевизну. Также нельзя не отметить эстетическую сторону вопроса – они выглядят достаточно стильно, по сравнению с тем же ОСП.

Выбирая вид СИП-панелей, не забывайте о том, что стоит выбрать и производителя. Ведь все функциональные характеристики могут быть нивелированы тем, что компания пытается сэкономить на своих клиентах используя некачественные материалы. В свою очередь мы хотим сказать, что никогда бы такого не допустили. Компания «СитиСип» ценит своих клиентов и настолько не доверяет сторонним производителям, что создала собственное производство СИП-панелей. Мы строим плит, выполненных из ОСП или стеломагнезита и пенополистирола.

Выбирая нас, вы выбираете качественные дома из СИП-панелей в Санкт-Петербурге по ценам ниже средних по рынку.


Экстремальная панель | Лидер в области SIP-технологий

Экологичность и энергоэффективность

Мы производим превосходные, высокопроизводительные SIP-системы

Начать проект

Отмеченные наградами SIP-панели Extreme Panel помогают сэкономить 50 % на рабочей силе и на 40–60 % экономии электроэнергии.

Наши SIP-панели — это шаг вперед по сравнению с устаревшим традиционным каркасом.

Фото SpaceCrafting

Фото SpaceCrafting

Деревянный каркас OakBridge / Kris Miller Photography

Фото Чада Холдера

Фото Андреа Ругг

Кто мы

Умная

и Зеленая альтернатива традиционной конструкции из палочек

В кампусе Porter Corp находится более 131 000 квадратных футов производственных помещений, корпоративных офисов, убежищ, прототипов и научно-исследовательских предприятий. Он расположен на 20 акрах в Холланде, штат Мичиган. Porter Corp располагает современным оборудованием и операциями по производству SIP, включая несколько станков с ЧПУ в гибких производственных ячейках. В рамках бережливого производства компания внедряет процессы непрерывного совершенствования для повышения качества, сокращения времени выполнения заказа клиентом, обеспечения своевременной доставки и снижения затрат. Мы стремимся хорошо обслуживать клиентов и превосходить их ожидания. 904:00
