Паспорт Сварочный трансформатор ТДМ 402

Завод «ИСКРА»

Трансформатор сварочный
ТДМ - 402 У2
Паспорт
ДШИБ.672211.001 ПС

Новоуткинск

АДРЕС ПРЕДПРИЯТИЯ - ИЗГОТОВИТЕЛЯ
623131, Свердловская область,
г. Первоуральск, пос. Новоуткинск
ул. Партизан, 23
тел.: (34392) 9-52-62, 9-52-52
Факс: (34392) 9-52-02, 9-40-37
[email protected], uralnet. ru

Сварочное оборудование промышленного назначения обязательной
сертификации не подлежит и относится к продукции, соответствие которой
может быть подтверждено декларацией о соответствии (Постановление
Госстандарта РФ от 30.07.03г. № 64). Декларация о соответствии,
регистрационный номер № РОСС.RU.МЕ55.ДООО.28 от 01.01.2004 г.,
зарегистрирована в Органе по сертификации ПП НП «ЮУрТО» г. Миасс и
действительна до 01.01.2014 г.

На предприятии внедрена, сертифицирована и функционирует «Система
менеджмента качества» (ГОСТ Р ИСО 9001-2001). Сертификат
соответствия РОСС RU. ИСО3.К00058.

Внимание!
Без
ознакомления
с паспортом
не эксплуатируйте
трансформатор.
В связи с постоянной работой по совершенствованию
изделия, повышающей его надёжность и улучшающей

условия
эксплуатации, в конструкцию могут быть внесены незначительные
изменения, не отражённые в настоящем издании.

2

1. Назначение
Однофазный трансформатор ТДМ-402 У2 с падающими внешними
характеристиками служит для питания
одного сварочного поста
переменным током частотой 50 Гц при ручной дуговой сварке, резке
и наплавке металлов покрытыми металлическими электродами.
Трансформатор снабжен устройством стабилизации горения дуги типа
УСГД-3У2-100 или СДИ-01-У2, предназначенным для поддержания
устойчивого горения дуги при ручной дуговой сварке плавящимся
электродом для переменного тока (типа АНО-4, АНО-6, МР-3 и др.) и для
постоянного тока (типа УОНИ 13/45, УОНИ 13/55; ОЗЛ-8, ВИ-10-6 и др.).
Трансформатор может быть укомплектован блоком аргоно-дуговой
сварки БАС-01 для ведения сварки алюминия и его сплавов неплавящимся
электродом в тех случаях, когда допускается начальное зажигание дуги
контактным способом.
Климатическое исполнение трансформатора У, категория
размещения 2.
Трансформатор предназначен для работы в районах с умеренным
климатом на открытом воздухе под навесом с соблюдением

следующих условий:
- высота над уровнем моря не более 1000 м.;
- температура окружающей среды от -40 °С до + 40 °С;
- относи

freedocs.xyz

ТДМ-402

Сварочный трансформатор
(70-460 А), 380В или 220В (ПН-60%) , любым электродом

Предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током.

Трансформатор выполнен с плавным регулированием сварочного тока путем механического перемещения катушек при вращении рукоятки ходового винта. Для расширения пределов регулирования имеется переключатель, позволяющий выбрать один из двух диапазонов.



Обмотки трансформатора выполнены из алюминиевого провода и заключены в надежные изоляционные обоймы.



Для перемещения трансформаторы поставлены на 4 колеса.



Если не указано в заказе, поставляются трансформаторы на напряжение питающей сети 380В. По заказу могут быть поставлены трансформаторы на напряжение 220В.



Трансформатор ТДМ-402У2 отличается наличием встроенного специального устройства - стабилизатора горения дуги.

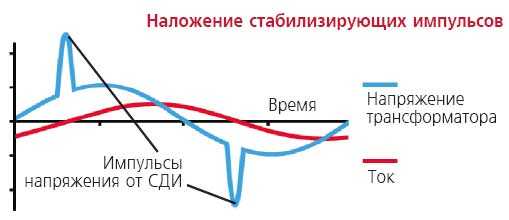

Стабилизатор подает в сварочную цепь импульсы, поддерживающие ионизацию дугового промежутка в моменты перехода переменного сварочного тока через ноль. Такую же роль играют ионизирующие элементы, входящие в состав обмазки электродов для переменного тока. Таким образом, при сварке со стабилизатором имеется возможность использовать электроды с любым типом покрытия, в том числе с основным, такие как УОНИ-13/45 для сварки качественных сталей, а также электродов для сварки нержавеющих сталей. По своим возможностям трансформатор ТДМ-402У2 во многих случаях может заменить сварочный выпрямитель при существенно меньшей стоимости.



Климатическое исполнение трансформаторов "У" (для умеренного климата), категория размещения -2 (под навесом) для работы при температуре воздуха от -40 до +40С и относительной влажности воздуха 75% при 15С.



Трансформаторы соответствуют требованиям ГОСТ 95 "Трансформаторы однофазные для ручной дуговой сварки. Общие технические условия", а также всем требованиям безопасности (имеются государственные сертификаты соответствия и гигиенические заключения).



Технические данные:


Номинальный сварочный ток при ПН-60% 400А
Пределы регулирования сварочного тока
диапазон малых токов (ДМТ) 70 - 200 А
диапазон больших токов (ДБТ) 200 - 460А
Напряжение холостого хода по диапазонам:
ДМТ 73 - 78 В
ДБТ 60 - 64 В
Напряжение питающей сети 380 (220) В
Частота 50 Гц
Число фаз 1
Потребляемая мощность 26,6 кВА
Габаритные размеры 560х590х860 мм
Масса 140 кг

www.svarshov.ru

ТДМ-402

Сварочный трансформатор
(70-460 А), 380В или 220В (ПН-60%) , любым электродом

Предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током.

Трансформатор выполнен с плавным регулированием сварочного тока путем механического перемещения катушек при вращении рукоятки ходового винта. Для расширения пределов регулирования имеется переключатель, позволяющий выбрать один из двух диапазонов.



Обмотки трансформатора выполнены из алюминиевого провода и заключены в надежные изоляционные обоймы.



Для перемещения трансформаторы поставлены на 4 колеса.



Если не указано в заказе, поставляются трансформаторы на напряжение питающей сети 380В. По заказу могут быть поставлены трансформаторы на напряжение 220В.



Трансформатор ТДМ-402У2 отличается наличием встроенного специального устройства - стабилизатора горения дуги.







Стабилизатор подает в сварочную цепь импульсы, поддерживающие ионизацию дугового промежутка в моменты перехода переменного сварочного тока через ноль. Такую же роль играют ионизирующие элементы, входящие в состав обмазки электродов для переменного тока. Таким образом, при сварке со стабилизатором имеется возможность использовать электроды с любым типом покрытия, в том числе с основным, такие как УОНИ-13/45 для сварки качественных сталей, а также электродов для сварки нержавеющих сталей. По своим возможностям трансформатор ТДМ-402У2 во многих случаях может заменить сварочный выпрямитель при существенно меньшей стоимости.



Климатическое исполнение трансформаторов "У" (для умеренного климата), категория размещения -2 (под навесом) для работы при температуре воздуха от -40 до +40С и относительной влажности воздуха 75% при 15С.



Трансформаторы соответствуют требованиям ГОСТ 95 "Трансформаторы однофазные для ручной дуговой сварки. Общие технические условия", а также всем требованиям безопасности (имеются государственные сертификаты соответствия и гигиенические заключения).



Технические данные:


Номинальный сварочный ток при ПН-60% 400А
Пределы регулирования сварочного тока
диапазон малых токов (ДМТ) 70 - 200 А
диапазон больших токов (ДБТ) 200 - 460А
Напряжение холостого хода по диапазонам:
ДМТ 73 - 78 В
ДБТ 60 - 64 В
Напряжение питающей сети 380 (220) В
Частота 50 Гц
Число фаз 1
Потребляемая мощность 26,6 кВА
Габаритные размеры 560х590х860 мм
Масса 140 кг

www.svarshov.ru

Трансформатор сварочный ТДМ-402

Трансформатор сварочный ТДМ-402

Трансформатор сварочный ТДМ-402 укомплектован стабилизатором горения дуги, который позволяет использовать электроды с разным типом покрытия. ТДМ-402 используется как источник питания одного сварочного поста при ручной дуговой, наплавке и резке металлов переменным током.

Цену на Трансформатор сварочный ТДМ-402 Вы можете узнать у наших менеджеров, позвонив по телефону, либо оставив заявку.


Технические характеристики

Наименование ТДМ-402
Номинальный сварочный ток при ПН=60 % 400А
Пределы регулирования сварочного тока
диапазон малых токов (ДМТ) 70 - 190 А
диапазон больших токов (ДБТ) 170 - 460А
Напряжение холостого хода по диапазонам:
ДМТ 73 - 76 В
ДБТ 60 - 64 В
Напряжение питающей сети 380 (220) В
Частота 50 Гц
Число фаз 1
Мощность потребляемая при номинальной нагрузке 17,3 кВт
Габаритные размеры 555х585х850 мм
Масса 140 кг

Описание

Трансформатор сварочный ТДМ-402 укомплектован стабилизатором горения дуги, который позволяет использовать электроды с разным типом покрытия. ТДМ-402 используется как источник питания одного сварочного поста при ручной дуговой, наплавке и резке металлов переменным током.



Смотрите также:

Трансформаторы сварочные - продажа

Версия для печати

tehnavi.ru

ТДМ-402 Сварочный трансформатор Цена: 37 927.00 р.

Сварочный трансформатор ТДМ-402 цена, Сварочный трансформатор ТДМ-402 изготовитель, Сварочный трансформатор ТДМ-402 производитель, Сварочный трансформатор ТДМ-402 описание, Сварочный трансформатор ТДМ-402 характеристики, Сварочный трансформатор ТДМ-402 масса, Сварочный трансформатор ТДМ-402 габаритные размеры.

Сварочный трансформатор ТДМ-402 предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током. Трансформатор ТДМ-402 выполнен с плавным регулированием сварочного тока путем механического перемещения катушек при вращении рукоятки ходового винта. Для расширения пределов регулирования имеется переключатель, позволяющий выбрать один из двух диапазонов.
Обмотки трансформатора выполнены из алюминиевого провода и заключены в надежные изоляционные обоймы.
Для перемещения трансформаторы поставлены на 4 колеса. Если не указано в заказе, поставляются трансформаторы на напряжение питающей сети 380В. По заказу могут быть поставлены трансформаторы на напряжение 220В. Трансформатор ТДМ-402У2 отличается наличием встроенного специального устройства - стабилизатора горения дуги (СДИ).
Климатическое исполнение трансформаторов "У" (для умеренного климата), категория размещения -2 (под навесом) для работы при температуре воздуха от -40 до +40С и относительной влажности воздуха 75% при 15С. Трансформаторы соответствуют требованиям ГОСТ 95 "Трансформаторы однофазные для ручной дуговой сварки. Общие технические условия", а также всем требованиям безопасности, имеются государственные сертификаты соответствия и гигиенические заключения.

Технические характеристики:

Вес, кг 140
Бренд Уралтермосвар
Габариты, мм 560х590х860
Пределы регулирования тока, А 70-460
Управление  ступенчатое
Базовая единица  шт.
Номинальное вторичное напряжение, В  60-76
Напряжение холостого хода, В 78
Напряжение сети, В 380 (2 ф)
Номинальный сварочный ток, А 460
Потребляемая мощность, кВа 26,6
Режим работы (ПН), % 60
Диаметр электрода, мм 2,0-6,0

www.all-sto.ru

ТРАНСФОРМАТОР СВАРОЧНЫЙ ТДМ-402 У2

Общие сведения

Трансформатор ТДМ-402 У2 предназначен для питания одного сварочного поста переменным током при ручной дуговой сварке, резке и наплавке металлов.
&nbsp&nbspВ трансформаторе имеется устройство стабилизации горения дуги, предназначенное для поддержания устойчивого горения дуги при ручной дуговой сварке плавящимся электродом переменного тока (типа АНО-4, АНО-6, МР-3 и т.д.) и постоянного тока (типа УОНИ 13/45, УОНИ 13/55, ОЗЛ-8, ВИ-10-6 и т.д.).
&nbsp&nbspТрансформатор может быть укомплектован блоком аргоно-дуговой сварки БАС-01 для ведения сварки алюминия и его сплавов неплавящимся электродом в тех случаях, когда допускается начальное зажигание дуги контактным способом.

Структура условного обозначения

ТДМ-402 У2:
ТД - трансформатор для дуговой сварки;
М - с механическим регулированием сварочного тока;
40 - номинальный сварочный ток, десятки, А;
2 - номер модификации;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

На открытом воздухе под навесом.
&nbsp&nbspВысота над уровнем моря не более 1000 м.
&nbsp&nbspТемпература окружающей среды от минус 40 до 40°С.
&nbsp&nbspОтносительная влажность воздуха не более 80% при температуре 15°С.
&nbsp&nbspСтепень защиты IР22 по ГОСТ 14254-96.
&nbsp&nbspКласс нагревостойкости изоляции обмоток Н по ГОСТ 8865-93.
&nbsp&nbspТребования техники безопасности по ГОСТ 12.3.003-86.
&nbsp&nbspТрансформатор соответствует требованиям ТУ 16-92 ДШИБ.672211.011 ТУ.

Нормативно-технический документ

ТУ 16-92 ДШИБ.672211.011 ТУ
Номинальное однофазное напряжение питающей сети, В - 380
Частота питающей сети, Гц - 50
Номинальный сварочный ток, А - 400
Пределы регулирования сварочного тока, А, в диапазонах: малых токов - 70-200
больших токов - 200-460
Номинальная продолжительность нагрузки (ПН), % - 60
Продолжительность цикла сварки, мин - 5
Номинальное рабочее напряжение, В - 36
Напряжение ХХ, В, не более, в диапазонах: малых токов - 80
больших токов - 64
Режим работы - Повторно- кратковременный
Расчетный первичный ток, А - 70
Потребляемая мощность, кВт, не более - 26,6
КПД, % - 84
Масса трансформатора с устройством стабилизации горения дуги, кг, не более - 150
&nbsp&nbspЗависимость сварочного тока от толщины свариваемого материала и диаметра электрода приведена в таблице.
&nbsp&nbsp

Табл.


&nbsp&nbspГарантийный срок эксплуатации - 2 года со дня отгрузки трансформатора изготовителем при условии соблюдения потребителем правил хранения и эксплуатации. Трансформатор (рис. 1) представляет собой передвижную установку в однокорпусном исполнении с естественной вентиляцией, состоящую из сварочного трансформатора и устройства стабилизации горения дуги типа УСГД-3У2-100 или СДИ-01-У2, встроенного в корпус трансформатора.

Рис. 1.


&nbsp&nbspОбщий вид и габаритные размеры трансформатора ТДМ-402 У2
&nbsp&nbspТрансформатор понижает сетевое напряжение до необходимого при сварке, формирует падающую внешнюю характеристику и обеспечивает регулирование сварочного тока в требуемых пределах.
&nbsp&nbspТрансформатор состоит из следующих основных сборочных единиц: магнитопровода-сердечника, обмоток (первичной, вторичной и дополнительной), переключателя диапазонов тока и кожуха.
&nbsp&nbspТрансформатор однофазный стержневого типа. Обмотки трансформатора имеют по две первичные и вторичные катушки, расположенные попарно на обоих стержнях магнитопровода. Катушки первичной обмотки неподвижны и закреплены у нижнего ярма. Катушки вторичной обмотки подвижны.
&nbsp&nbspКатушки первичной обмотки выполнены из изолированного алюминиевого провода марки АПСД. Для межслоевой изоляции катушки применена стеклолакоткань. Вне зоны окна катушки имеются изоляционные рейки, образующие воздушные каналы. Поверх катушек первичной обмотки намотана дополнительная обмотка из провода марки ПЭТВ-2 1,4 для питания УСГД-3У2-100 или СДИ-01-У2.
&nbsp&nbspКатушки вторичной обмотки намотаны "на ребро" неизолированной алюминиевой шины марки АДО. Витки вторичных катушек изолированы стеклянной лентой.
&nbsp&nbspОбмотки от сердечника магнитопровода изолированы специальными планками.
&nbsp&nbspСердечник трансформатора собран из листов электротехнической стали 3413 и выполнен в виде бесшпилечной конструкции.
&nbsp&nbspЧерез верхнее ярмо трансформатора пропущен ходовой винт, который ввинчивается в ходовую гайку, вмонтированную в обойму подвижных вторичных катушек. При вращении ходового винта, осуществляемого с помощью рукоятки, находящейся на крышке трансформатора, перемещаются вторичные катушки и тем самым изменяется расстояние между обмотками. Для исключения вибрации подвижных катушек обойма крепления катушек снабжена плоскими пружинами, которые при перемещении скользят по магнитопроводу-сердечнику.
&nbsp&nbspСетевые и сварочные провода к трансформатору подключаются через специальные разъемы, расположенные с лицевой стороны трансформатора.
&nbsp&nbspДиапазон тока переключают переключателем, рукоятка которого выведена на крышу.
&nbsp&nbspДля указания значения сварочного тока служит стрелка, непосредственно связанная с обоймой крепления вторичных катушек.
&nbsp&nbspОтсчет сварочного тока производится по шкале, расположенной на боковине кожуха. Шкала проградуирована для двух диапазонов тока: при номинальном напряжении сварочной сети и напряжении на выходных зажимах вторичной цепи при сварке U2=20+0,04·I2 в вольтах. Точность показаний шкалы + 7,5% максимального тока, указанного на шкале. Она является ориентировочной, так как значение сварочного тока зависит от подводимого напряжения и длины дуги. Для более точной установки значения сварочного тока необходимо применять амперметр. Концы шкалы снабжены надписями "Стоп", предупреждающими о конце хода подвижных катушек, и "Перегрузка", при работе в зоне которой необходимо снизить ПН.
&nbsp&nbspТрансформатор снабжен емкостным фильтром, предназначеным для снижения радиопомех, создаваемых трансформатором при сварке.
&nbsp&nbspФильтр состоит из конденсаторов, подключенных между каждым зажимом первичной обмотки и кожухом.
&nbsp&nbspДля удобства перемещения трансформатор снабжен четырьмя колесами и ручкой, которая предназначена одновременно для перемещения грузоподъемным механизмом. Защитный кожух трансформатора крепится винтами к тележке.
&nbsp&nbspНапряжение, требуемое для процесса сварки, и падающая внешняя характеристика, необходимая для стабильного горения сварочной дуги, обеспечиваются конструкцией трансформатора, выполненного в виде понижающего трансформатора с повышенной индуктивностью рассеяния.
&nbsp&nbspГрубое (два диапазона) регулирование тока осуществляется переключателем диапазонов. Более точное регулирование тока обеспечивается изменением расстояния между первичной и вторичной обмотками.
&nbsp&nbspЗначение сварочного тока зависит от расстояния между катушками: большие значения сварочных токов имеют место при сдвинутых катушках, меньшие - при раздвинутых.
&nbsp&nbspВнешние характеристики трансформатора имеют крутопадающую часть в зоне горения дуги со сравнительно небольшими кратностями тока КЗ (1,2-1,5 сварочного тока при номинальном рабочем напряжении), что необходимо для ручной дуговой сварки.
&nbsp&nbspТрансформатор может работать параллельно с другими сварочными трансформаторами. На параллельно работающих трансформаторах должны быть установлены в одинаковые положения переключатели диапазонов тока и значения токов по шкале.
&nbsp&nbspЭлектрическая принципиальная схема трансформатора приведена на рис. 2.

Рис. 2.


&nbsp&nbspЭлектрическая принципиальная схема трансформатора ТДМ-402 У2 с устройством стабилизации горения дуги УСГД-3У2-100:
&nbsp&nbspа - с параллельным соединением трансформаторных обмоток;
&nbsp&nbspб - с последовательным соединением трансформаторных обмоток;
&nbsp&nbspТ - трансформатор;
&nbsp&nbspSA - переключатель;
&nbsp&nbspС1 и С2 - конденсаторы;
&nbsp&nbspХР - вилка;
&nbsp&nbspXS1 и XS2 - панельные гнезда;
&nbsp&nbspN1 - первичная обмотка;
&nbsp&nbspN2 - вторичная обмотка;
&nbsp&nbspN3 - дополнительная обмотка;
&nbsp&nbspУ - устройство стабилизации горения дуги;
&nbsp&nbspЭ - электрод В комплект поставки входят: сварочный трансформатор; щиток сварщика; магистральная вставка - 2 шт.; электрододержатель;
розетка; паспорт на трансформатор; техническое описание и инструкция по эксплуатации на УСГД-3У2-100 или СДИ-01-У2.
