Трансформатор сварочный ТДМ-401 1У2: характеристики,схема работы

Данный аппарат относится к достаточно мощным трансформаторам, которые рассчитаны на промышленное применение. Он является весьма массивным изделием, вес которого более полутора сотни килограмм, так что переместить его можно только при помощи специальных приспособлений, таких как колеса.

Сварочный трансформатор ТДМ 401 является одно корпусным аппаратом, в котором все детали размещаются в пределах одной металлической коробки. Как и в других моделях серии здесь присутствует только естественное охлаждение, которое достигается при помощи грамотного использования вентиляции.

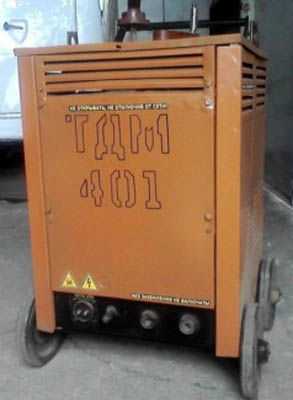

Трансформатор сварочный ТДМ-401

Сварочный трансформатор ТДМ 401 1У2 предназначен для понижения напряжения из сети до того уровня, который может понадобиться для сварки. Как правило, это значение значительно ниже, чем-то, что поступает на первичную обмотку, особенно, если дело касается холостого хода трансформатора. Регулировка тока происходит при помощи переключения обмоток. Здесь можно выделить два отдельных диапазона для каждой обмотки. В обоих случаях регулировка происходит путем изменения воздушного зазора. Это помогает подобрать лучшие параметры для сваривания конкретного вида металла и толщины заготовки. Сварка тонкого металла в данном случае может быть несколько проблематичной, но вполне осуществимой.

Техника больше подходит для промышленного использования. Для сваривания применяются обыкновенные электроды с защитным покрытием, так как сварочный трансформатор ТДМ 401 предназначен для ручной дуговой сварки. Производство такой техники регламентируется по ГОСТ 51526-99, ГОСТ 12.2.007.8-75 и ГОСТ 12.2.007.0-75.

Преимущества

  • Сварочный трансформатор ТДМ-401 У2, несмотря на свой вес, может перемещаться при помощи дополнительны колес;
  • Техника имеет простую конструкцию, благодаря которой ремонт и обслуживание трансформаторов этой модели оказываются относительно простыми, если за дело берется профессионал;

Конструкция трансформатора ТДМ-401

  • Параметры регулируются достаточно плавно, чтобы подобрать необходимый рабочий режим в среднем диапазоне;
  • Аппарат может легко сваривать толстые заготовки, так как его диапазон ближе к силовым трансформаторам.

Недостатки

  • Если в сети возникают скачки напряжения, то это может сильно повлиять на работу аппарата, также, как и повышенное или пониженное напряжение, отличающееся от номинального и поступающее на первичную обмотку;
  • Техника оказывается слишком тяжелой для мобильных перемещений, так что используется преимущественно на одном месте, как стационарная;
  • Сваривание проводится на переменном токе, который обладает худшими характеристиками, чем постоянный, влияя тем самым на качество сваривания;
  • При работе на больших мощностях необходимо обеспечивать дополнительное охлаждение, так как естественной стандартной вентиляции может оказаться недостаточно.

Схема сварочного трансформатора ТДМ-401

Схема подключение трансформатора ТДМ-401

Особенности эксплуатации и подключения

Когда нужно осуществить подключение такого изделия как сварочный трансформатор ТДМ 401, то следует тщательно выбирать кабеля, так как они должны выдерживать минимум 400 ампер сварочного тока. Если их сечение будет рассчитано на более низкие параметры, то будет частое перегревание и расплавление, вследствие чего может случиться короткое замыкание. Слишком толстые кабели приводят к потерям напряжения и снижают экономическую выгоду мероприятия, не говоря уже о том, что напряжение на первичной обмотке будет ниже, чем это требуется.

Данная техника оказывается очень надежной, если во время эксплуатации выполняются все необходимые правила эксплуатации, заданные в инструкции. Чтобы она могла прослужить как можно дольше, следует придерживаться заданных режимов.

«Важно!

Не стоит превышать напряжение сети выше номинального.»

Также желательно избегать перегрева, так как основные неисправности трансформатора сварочного ТДМ 401 возникают во время его перегрева. Когда возникают какие-либо первые признаки неполадок, то стоит сразу же отключить оборудование от электропитания, так как дальнейшая эксплуатация может только усугубить проблему.

Технические характеристики трансформатора сварочного ТДМ 401

Параметры

ТДМ-401

Сварочный ток номинальный, А

400

Рабочее напряжение номинальное, В

36

Сварочный ток минимальный, А

80

Рабочее напряжение минимальное, В

23,2

Сварочный ток максимальный, А,

460

Рабочее напряжение, максимальное, В

38,4

Режим работы номинальный, ПН, %

60

КПД, %

86

Коэффициент мощности

0,6

Категория размещения и категория размещения

У2

Класс изоляции

H

   Длинна, м

0,555

   Ширина, м

0,585

   Высота, м

0,848

Вес, кг

160

Меры и техника безопасности

Сварочный трансформатор ТДМ-401 относится к весьма безопасным электрическим устройствам. Это надежная техника, которая при соблюдении заданных режимов не создает проблем для здоровья человека. При сильном перегреве и коротком замыкании нужно отключить все от сети, не прикасаясь к корпусу, так как иногда пробивает напряжение и на металлический корпус изделия. Перед каждым запуском нужно убедиться в целостности и наличии заземления и посмотреть качество соединения проводов с клеммами. При работе нужно соблюдать элементарную электробезопасность и использовать средства индивидуальной защиты. Все операции по ремонту проводятся только при отключенном от сети оборудовании.

Производители
  • Плазма;
  • ПКП Плазер.

svarkaipayka.ru

Сварочный аппарат тдм 401


Трансформатор сварочный ТДМ-401

Данный аппарат относится к достаточно мощным трансформаторам, которые рассчитаны на промышленное применение. Он является весьма массивным изделием, вес которого более полутора сотни килограмм, так что переместить его можно только при помощи специальных приспособлений, таких как колеса.

Сварочный трансформатор ТДМ 401 является одно корпусным аппаратом, в котором все детали размещаются в пределах одной металлической коробки. Как и в других моделях серии здесь присутствует только естественное охлаждение, которое достигается при помощи грамотного использования вентиляции.

Трансформатор сварочный ТДМ-401

Сварочный трансформатор ТДМ 401 1У2 предназначен для понижения напряжения из сети до того уровня, который может понадобиться для сварки. Как правило, это значение значительно ниже, чем-то, что поступает на первичную обмотку, особенно, если дело касается холостого хода трансформатора. Регулировка тока происходит при помощи переключения обмоток. Здесь можно выделить два отдельных диапазона для каждой обмотки. В обоих случаях регулировка происходит путем изменения воздушного зазора. Это помогает подобрать лучшие параметры для сваривания конкретного вида металла и толщины заготовки. Сварка тонкого металла в данном случае может быть несколько проблематичной, но вполне осуществимой.

Техника больше подходит для промышленного использования. Для сваривания применяются обыкновенные электроды с защитным покрытием, так как сварочный трансформатор ТДМ 401 предназначен для ручной дуговой сварки. Производство такой техники регламентируется по ГОСТ 51526-99, ГОСТ 12.2.007.8-75 и ГОСТ 12.2.007.0-75.

Преимущества

  • Сварочный трансформатор ТДМ-401 У2, несмотря на свой вес, может перемещаться при помощи дополнительны колес;
  • Техника имеет простую конструкцию, благодаря которой ремонт и обслуживание трансформаторов этой модели оказываются относительно простыми, если за дело берется профессионал;

Конструкция трансформатора ТДМ-401

  • Параметры регулируются достаточно плавно, чтобы подобрать необходимый рабочий режим в среднем диапазоне;
  • Аппарат может легко сваривать толстые заготовки, так как его диапазон ближе к силовым трансформаторам.

Недостатки

  • Если в сети возникают скачки напряжения, то это может сильно повлиять на работу аппарата, также, как и повышенное или пониженное напряжение, отличающееся от номинального и поступающее на первичную обмотку;
  • Техника оказывается слишком тяжелой для мобильных перемещений, так что используется преимущественно на одном месте, как стационарная;
  • Сваривание проводится на переменном токе, который обладает худшими характеристиками, чем постоянный, влияя тем самым на качество сваривания;
  • При работе на больших мощностях необходимо обеспечивать дополнительное охлаждение, так как естественной стандартной вентиляции может оказаться недостаточно.
Схема сварочного трансформатора ТДМ-401

Схема подключение трансформатора ТДМ-401

Особенности эксплуатации и подключения

Когда нужно осуществить подключение такого изделия как сварочный трансформатор ТДМ 401, то следует тщательно выбирать кабеля, так как они должны выдерживать минимум 400 ампер сварочного тока. Если их сечение будет рассчитано на более низкие параметры, то будет частое перегревание и расплавление, вследствие чего может случиться короткое замыкание. Слишком толстые кабели приводят к потерям напряжения и снижают экономическую выгоду мероприятия, не говоря уже о том, что напряжение на первичной обмотке будет ниже, чем это требуется.

Данная техника оказывается очень надежной, если во время эксплуатации выполняются все необходимые правила эксплуатации, заданные в инструкции. Чтобы она могла прослужить как можно дольше, следует придерживаться заданных режимов.

«Важно!

Не стоит превышать напряжение сети выше номинального.»

Также желательно избегать перегрева, так как основные неисправности трансформатора сварочного ТДМ 401 возникают во время его перегрева. Когда возникают какие-либо первые признаки неполадок, то стоит сразу же отключить оборудование от электропитания, так как дальнейшая эксплуатация может только усугубить проблему.

Технические характеристики трансформатора сварочного ТДМ 401

Параметры

ТДМ-401

Сварочный ток номинальный, А

400

Рабочее напряжение номинальное, В

36

Сварочный ток минимальный, А

80

Рабочее напряжение минимальное, В

23,2

Сварочный ток максимальный, А,

460

Рабочее напряжение, максимальное, В

38,4

Режим работы номинальный, ПН, %

60

КПД, %

86

Коэффициент мощности

0,6

Категория размещения и категория размещения

У2

Класс изоляции

H

   Длинна, м

0,555

   Ширина, м

0,585

   Высота, м

0,848

Вес, кг

160

Меры и техника безопасности

Сварочный трансформатор ТДМ-401 относится к весьма безопасным электрическим устройствам. Это надежная техника, которая при соблюдении заданных режимов не создает проблем для здоровья человека. При сильном перегреве и коротком замыкании нужно отключить все от сети, не прикасаясь к корпусу, так как иногда пробивает напряжение и на металлический корпус изделия. Перед каждым запуском нужно убедиться в целостности и наличии заземления и посмотреть качество соединения проводов с клеммами. При работе нужно соблюдать элементарную электробезопасность и использовать средства индивидуальной защиты. Все операции по ремонту проводятся только при отключенном от сети оборудовании.

Производители

Автор: Игорь

Дата: 19.09.2016

Рейтинг статьи:

Загрузка...

svarkaipayka.ru

Сварочный трансформатор ТДМ

Понижающие трансформаторные аппараты позволяют проводить работу в широком температурном диапазоне (от -40о до + 40оС) и питаются от сети 220В/380В в зависимости от модели. Простота конструкции делает эти агрегаты неприхотливыми в работе и несложными в обслуживании. Безусловно, у этих изделий есть и серьёзные недостатки, связанные с устаревшей и технически спорной конструкцией. Мы рассмотрим характеристики, преимущества и недостатки этих аппаратов на примере сварочного трансформатора ТДМ 401, который питается от сети 380В и даёт возможность оборудовать один рабочий пункт, обеспечив его электропитанием для дуговой сварки и резки металлов.

Достоинства и недостатки понижающих трансформаторов

Изделия этого типа питаются от однофазной сети 220В или 380В и понижают это напряжение до 70В без выпрямления, обеспечивая на вторичной обмотке регулируемый ток короткого замыкания. Такой сварочный трансформатор ТДМ позволяет подавать в зону соединительного шва ток силой от 50А до 500А в зависимости от выпускаемой модели. У аппаратов этого вида имеются неоспоримые достоинства, которые заключаются в следующем:

  • высокая мощность до 42 кВт, агрегаты позволяют резать, наплавлять и сваривать детали однофазным переменным током частотой 50Гц;
  • климатическая стойкость, аппараты работоспособны от -40 до +40оС;
  • простота технического обслуживания и ремонтопригодность;
  • наличие ступенчатой и плавной регулировки тока короткого замыкания механическим способом;
  • высокий КПД, не менее 84%;
  • возможность работы с электродами диаметром до 6 мм, что позволяет вести сварку заготовок толщиной до 14 мм и более;
  • наличие транспортировочных колёс;
  • эффективная вентиляция.

Как и любая аппаратура, сварочный трансформатор ТДМ имеет и недостатки, к которым относится большой вес, работа только на переменном токе и значительная нагрузка на электрические сети.

Характеристики

Рассмотрим подробные характеристики моделей аппаратов на примере сварочного трансформатора ТДМ 401У2, который является одним из наиболее мощных агрегатов этой серии. К основным параметрам этого изделия относятся:

  • сетевое питающее напряжение равно 380В;
  • выходной ток регулируется от 60 до 460 А с номинальным рабочим напряжением от 23 до 38 В;
  • две ступени регулировки тока с разными вольтамперными характеристиками в пределах от 70 до 200 А и от 200 до 460 А;
  • напряжение холостого хода от 64 до 78 В с частотой 50 Гц;
  • сетевая потребляемая мощность 26,6 кВА, ток 70 А;
  • номинальная нагрузка ПН 60%;
  • работоспособность аппарата от — 40о до + 40оС, вес 140 кг.

По сравнению со сварочными трансформаторами, инверторные агрегаты с одинаковыми характеристиками весят в три раза меньше, но их стоимость намного выше. Поэтому для профессионального оборудования сварочного поста дешевле обойдётся понижающий агрегат переменного тока. Он гораздо реже нуждается в профилактическом обслуживании и ремонте, но ему необходимо профессиональное подключение.

Важно помнить, что переключать режимы малых и больших токов необходимо при выключенном питании, иначе это приведёт к подгоранию и последующему перегреву контактной группы сварочного аппарата.

Заключение

Мы рассмотрели основные характеристики сварочных трансформаторов, которые отличаются простотой и надёжностью, а также высокими эксплуатационными характеристиками. Несмотря на устаревшую конструкцию и немалый вес, они имеют весьма конкурентоспособную цену и вполне подходят для организации полноценного рабочего места сварщика.

Сергей Одинцов

electrod.biz

Трансформатор сварочный типа ТДМ-401 У2

Купить электрооборудование без посредников:

Общие сведения

Трансформатор сварочный типа ТДМ-401 У2 предназначен для питания одного сварочного поста однофазным переменным током при ручной дуговой сварке, резке и наплавке металлов.

Структура условного обозначения

ТДМ-401 У2: Т - трансформатор; Д - для дуговой сварки; М - с механическим регулированием сварочного тока; 40 - номинальный сварочный ток, десятки ампер; 1 - номер модификации; У2 - климатическое исполнение и категория размещения по ГОСТ

15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Работа на открытом воздухе, под навесом. Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 40 до 40°С. Относительная влажность воздуха не более 80% при температуре 20°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Техника безопасности по ГОСТ 12.2.007.8-75.

Трансформатор соответствует требованиям ТУ 16-739.254-80.

Нормативно-технический документ

ТУ 16-739.254-80

Технические характеристики

Номинальное напряжение однофазной питающей сети частотой 50 Гц, В - 220 или 380 Номинальный сварочный ток, А - 400 Номинальная продолжительность нагрузки ПН, % - 60 Пределы регулирования сварочного тока, А: в диапазоне малых токов - 80-200 в диапазоне больших токов - 200-460 Номинальное рабочее напряжение, В - 36 Напряжение холостого хода, В: в диапазоне больших токов - 64 в диапазоне малых токов - 80 Потребляемая мощность, кВт, не более - 17,3 Габаритные размеры, мм - 585x555x850 Масса, кг - 140 Гарантийный срок - 2 года со дня отгрузки трансформатора с предприятия-изготовителя.

Конструкция и принцип действия

Трансформатор является источником питания переменного тока с падающими внешними характеристиками, двумя ступенями регулирования сварочного тока, а также плавным регулированием тока внутри каждой ступени. Ступенчатое регулирование тока осуществляется переключением обмоток с параллельного соединения на последовательное с помощью переключателя, плавное - изменением расстояния между первичной и вторичной обмотками. Трансформатор представляет собой передвижную установку в однокорпусном исполнении с естественной вентиляцией и состоит из магнитопровода бесшпилечной конструкции, алюминиевых обмоток класса изоляции Н, переключателя ступеней тока и кожуха. Трансформатор - однофазный стержневого типа. Обмотки трансформатора имеют по две катушки, расположенные попарно на общих стержнях магнитопровода. Катушки первичной обмотки неподвижны и закреплены у нижнего ярма, катушки вторичной обмотки - подвижные. Через верхнее ярмо сердечника трансформатора пропущен ходовой винт, который закручивается в ходовую гайку. При вращении ходового винта перемещаются вторичные катушки, и тем самым изменяется расстояние между обмотками.

Подключение сетевых и сварочных проводов к трансформатору осуществляется через специальные разъемы, расположенные с лицевой стороны.

Комплектность поставки

В комплект поставки входят: трансформатор; запасные части и принадлежности по ведомости ЗИП; эксплуатационная документация.

Купить электрооборудование без посредников:

electro.mashinform.ru

Аппарат для сварки трансформаторного типа ТДМ-500

Трансформатор сварочный ТДМ-401, либо ТДМ-500 – отличные помощники по хозяйству для настоящего почитателя ремесла. Сложно не согласиться с тем высказыванием, что в наше время обойтись в быту или в профессиональной деятельности без участия сварочного оборудования практически невозможно, поскольку во многих ситуациях применяются металлоконструкции, которые необходимо соединять.

Описание трансформатора ТДМ-500

Сварочный трансформатор популярной модели ТДМ-500 предназначается для электродугового соединения металлических конструкций, при этом конструкции эти могут быть различной толщины, и варьироваться в пределах 1-14 миллиметров. Аппарат для сварки ТДМ-500 применяет в работе плавящийся электрод, работа с которым довольно привычна для преимущественной части сварщиков.

Сварочный трансформатор производится на базе минимального исполнения. Рассчитан аппарат ТДМ-500 для питания от сети 380 В. Основным предназначением, которым располагает сварочный аппарат, является работа в помещениях закрытого типа, а также в условиях открытого пространства при отсутствии атмосферных осадков, прямого попадания солнечных лучей, загрязнений (пыли, песка). В процессе работы устройства ТДМ-500 понадобится в обязательном порядке соблюдение определенных условий, которые постараемся рассмотреть ниже.

Как эксплуатировать устройство?

Эксплуатационные условия:
  • Температура окружающей среды должна соответствовать допустимым пределам от -10 до +40 гр. С;
  • Окружающая сварочный трансформатор среда не должна быть агрессивной, то есть должны полностью отсутствовать взрывоопасные вещества, токопроводящая пыль, газы, а также пары и т. п.;
  • Относительная влажность воздуха должна составлять не более 80% при условии температуры окружающей среды 20 гр. С.
Меры предостережения

Трансформатор ТДМ-500 должен функционировать при условиях, которые предоставляются техническим паспортом устройства. К тому же стоит отметить, что сварочный аппарат не должен передвигаться резкими прерывистыми толчками, работать при условиях вибрации. Таким образом, грубое несоблюдение предписаний производителя может привести устройство ТД-500 к неисправности, механическим повреждениям, а, следовательно, финансовым затратам или угрозе здоровью человека.

Характеристики устройства
Технические характеристики:
  • Напряжение сети – 2х380 В;
  • Частота сети (номинальное значение) – 50 Гц;
  • Сварочный ток при ПВ=100% составляет 400 А;
  • Сварочный ток при ПВ=60% составляет 500 А;
  • Пределы регулирования рабочего параметра – 80-500 А;
  • Напряжение холостого хода составляет 60В;
  • Ток холостого хода – не более 5 А;
  • Потребляемая мощность (максимальный предел) составляет 20 кВт;
  • Диаметр применяемых в работе электродов варьируется от 2 до 6 миллиметров;
  • Протяженность сетевого шнура составляет не менее 3 метров;
  • Масса установки для сварки составляет 80 килограммов.

Трансформатор для сварки ТДМ-401

Данный сварочный аппарат также заслуживает внимания, несмотря на то, что довольно габаритный и увесистый. Предлагаем ознакомиться с описанием устройства ТД-401.

Описание устройства

Многофункциональный трансформатор ТД-401 располагает возможность применяться в качестве источника питания для сварочного поста ручной дуговой сварке металлов и сплавов. Вдобавок ко всему, аппарат ТД позволяет осуществлять резку, а также наплавку метала посредством применения переменного тока.

Трансформатор внутри своей конструкции имеет систему плавного регулирования сварочного тока, работа которой достигается путем перемещения катушек вторичной обмотки посредством винта, снабженного ручкой. Конструктивные особенности устройства ТД располагают специальным переключателем, рассчитанным на два диапазона токов, тем самым достигается расширение диапазона регулирования параметра.

Все обмотки аппарата с целью облегчения конструкции, а также увеличения надежности, выполняются с применением провода алюминиевого сплава. Удобство транспортировки, поскольку масса установки достаточно велика, осуществляется путем применения в конструкции четырех колес.

Стоит отметить, что аппарат ТД-401 выпускается в двух комплектациях: для питания от сети 380В, а также от сети переменного тока 220В. Обратите внимание на то, что в последнем варианте исполнения трансформатор закрывается преимущественно в индивидуальном порядке.

Похожие статьи

goodsvarka.ru

www.samsvar.ru

Сварочный трансформатор ТДМ — характеристики

Понижающие трансформаторные аппараты позволяют проводить работу в широком температурном диапазоне (от -40о до + 40оС) и питаются от сети 220В/380В в зависимости от модели. Простота конструкции делает эти агрегаты неприхотливыми в работе и несложными в обслуживании. Безусловно, у этих изделий есть и серьёзные недостатки, связанные с устаревшей и технически спорной конструкцией. Мы рассмотрим характеристики, преимущества и недостатки этих аппаратов на примере сварочного трансформатора ТДМ 401, который питается от сети 380В и даёт возможность оборудовать один рабочий пункт, обеспечив его электропитанием для дуговой сварки и резки металлов.

Достоинства и недостатки понижающих трансформаторов

Изделия этого типа питаются от однофазной сети 220В или 380В и понижают это напряжение до 70В без выпрямления, обеспечивая на вторичной обмотке регулируемый ток короткого замыкания. Такой сварочный трансформатор ТДМ позволяет подавать в зону соединительного шва ток силой от 50А до 500А в зависимости от выпускаемой модели.

У аппаратов этого вида имеются неоспоримые достоинства, которые заключаются в следующем:

  • высокая мощность до 42 кВт, агрегаты позволяют резать, наплавлять и сваривать детали однофазным переменным током частотой 50Гц;
  • климатическая стойкость, аппараты работоспособны от -40 до +40оС;
  • простота технического обслуживания и ремонтопригодность;
  • наличие ступенчатой и плавной регулировки тока короткого замыкания механическим способом;
  • высокий КПД, не менее 84%;
  • возможность работы с электродами диаметром до 6 мм, что позволяет вести сварку заготовок толщиной до 14 мм и более;
  • наличие транспортировочных колёс;
  • эффективная вентиляция.

Как и любая аппаратура, сварочный трансформатор ТДМ имеет и недостатки, к которым относится большой вес, работа только на переменном токе и значительная нагрузка на электрические сети.

Характеристики

Рассмотрим подробные характеристики моделей аппаратов на примере сварочного трансформатора ТДМ 401У2, который является одним из наиболее мощных агрегатов этой серии. К основным параметрам этого изделия относятся:

  • сетевое питающее напряжение равно 380В;
  • выходной ток регулируется от 60 до 460 А с номинальным рабочим напряжением от 23 до 38 В;
  • две ступени регулировки тока с разными вольтамперными характеристиками в пределах от 70 до 200 А и от 200 до 460 А;
  • напряжение холостого хода от 64 до 78 В с частотой 50 Гц;
  • сетевая потребляемая мощность 26,6 кВА, ток 70 А;
  • номинальная нагрузка ПН 60%;
  • работоспособность аппарата от — 40о до + 40оС, вес 140 кг.

По сравнению со сварочными трансформаторами, инверторные агрегаты с одинаковыми характеристиками весят в три раза меньше, но их стоимость намного выше. Поэтому для профессионального оборудования сварочного поста дешевле обойдётся понижающий агрегат переменного тока. Он гораздо реже нуждается в профилактическом обслуживании и ремонте, но ему необходимо профессиональное подключение.

Важно помнить, что переключать режимы малых и больших токов необходимо при выключенном питании, иначе это приведёт к подгоранию и последующему перегреву контактной группы сварочного аппарата.


Заключение

Мы рассмотрели основные характеристики сварочных трансформаторов, которые отличаются простотой и надёжностью, а также высокими эксплуатационными характеристиками. Несмотря на устаревшую конструкцию и немалый вес, они имеют весьма конкурентоспособную цену и вполне подходят для организации полноценного рабочего места сварщика.

electrod.biz

ИНСТРУКЦИЯ по ОТ при эксплуатации однопостового сварочного трансформатора ТДМ-401 У2 — Портал газовиков

Настоящая инструкция разработана на основе Межотраслевых правил по охране труда при электрогазосварочных работах ПОТ РМ-020-2001;Межотраслевых правилах по охране труда, правила безопасности при эксплуатации электроустановок. ПОТРМ-016-2201;СТО ГАЗПРОМ 14-2005г. «Типовая инструкция по безопасному проведению огневых работ на газовых объектах ОАО «ГАЗПРОМ»Правил безопасности при работе с инструментом и приспособлениями, утверждены Минэнерго СССР 30.04.85 г.; «Единой системы управления охраной труда и промышленной безопасностью в открытом акционерном обществе «ГАЗПРОМ».«Правил эксплуатации магистральных газопроводов» СТО Газпром 2-3.5-454-2010;Инструкции по эксплуатации на трансформатор сварочный ТДМ-401 У2.

 1.  Общие требования охраны труда

 Настоящая инструкция разработана для электрогазосварщика.

Трансформатор сварочный ТДМ-401 У2 предназначен для выполнения ручной электродуговой сварки.

1.1. К работе на однопостовых сварочных трансформаторах допускаются лица не моложе 18 лет, прошедшие обучение в специальных учебных заведениях, не имеющее ограничений по состоянию здоровья, имеющие удостоверение к выполнению работ по данной профессии, имеющие соответствующую профессиональную подготовку и прошедшие:

- вводный инструктаж по охране труда, вводный инструктаж о мерах пожарной безопасности при приеме на работу;

- первичный инструктаж на рабочем месте;

- первичный инструктаж по пожарной безопасности на объектах ЛПУ МГ;

- прошедшие проверку знаний по электробезопасности и имеющие II группу электробезопасности;

- обучение безопасным методам труда, способам оказания первой помощи пострадавшим;

- стажировку на рабочем месте;

- обучение и проверку знаний по охране труда, пожарной безопасности и оказанию доврачебной помощи.

Допуск к самостоятельной работе оформляется распоряжением начальника службы, с которым работник должен ознакомиться под роспись.Работнику разрешается выполнять только работы, предусмотренные его трудовыми обязанностями или по поручению непосредственных руководителей, а также осуществлять правомерные действия, обусловленные трудовыми отношениями с работодателем либо в его интересах.Должны быть обеспечены спецодеждой: костюм для сварщиков, костюм термостойкий антистатический с масловодоотталкивающей пропиткой, рукавицы брезентовые или рукавицы с крагами из парусины, ботинки или сапоги кожаные, наушники противошумные, очки защитные, каска защитная. В зимнее время костюм для защиты от пониженных температур с пристегиваю- щейся утепляющей прокладкой из антистатических тканей с масловодоотталкивающей пропиткой, шапка- ушанка, подшлемник утепленный , рукавицы утепленные или перчатки из полимерных материалов морозостойкие, валенки. До выполнения всех вышеизложенных требований к самостоятельной работе приступать запрещается.

1.2. К опасным и вредным производственным факторам при  эксплуатации однопостового сварочного трансформатора относятся:

- повышенное значение напряжения электросети, замыкание которой может пройти через тело человека;

-  повышенный уровень статического электричества;

- интенсивное тепловое излучение;

- искры, брызги выброса раскаленного металла;

- повышенный уровень электромагнитных излучений и напряженность электрического и магнитного полей при выполнении работ на электроустановке.

1.3. Согласно "Типовым отраслевым нормам бесплатной выдачи спецодежды, спец. обуви и других средств индивидуальной защиты" электросварщик обязан пользоваться  спецодеждой и средствами индивидуальной защиты выданной по его специальности.

1.4. В производстве при ручной дуговой сварке и наплавке металла переменным током преимущественно применяют однопостовые передвижные сварочные трансформаторы как с отдельным регулятором, так и в однокорпусном исполнении мощностью 25-33 кВа, первичным напряжением 220 В или 380 В.

1.5. Для обеспечения безопасности обслуживающего персонала сварочные трансформаторы должны удовлетворять следующим требованиям:

- для присоединения заземляющего провода корпус трансформатора должен иметь болт (винт), расположенный в доступном месте с надписью "земля";

- концы обмоток трансформатора и регулятора должны выходить на клеммные панели (доски), снабженные зажимами для крепления кабеля или провода;

- зажимы должны иметь маркировку, а сами клеммные панели и винт заземления должны иметь съемные или откидные защитные колпаки;

- каждый зажим клеммной доски трансформатора должен быть снабжен кабельным наконечником для вталкивания провода;

- напряжение холостого хода сварочного трансформатора для ручной сварки не должно превышать 60-65 В;

- для перемещения сварочный трансформатор должен быть снабжен колесами и ручками;

- маховики и рукоятки сварочного трансформатора должны быть изготовлены из изоляционного материала или надёжно изолированы от корпусов;

- для предохранения глаз от лучей сварщик при дуговой сварке должен закрывать лицо щитком РН или НН, снабженным специальными светофильтрами. Если сварщик работает в общем помещении с другими работниками, он должен изолировать свое рабочее место щитами и предупредить окружающих о вредном влиянии дуги на глаза;

- для предохранения от ожогов излучением дуги и брызгами расплавленного металла руки сварщика должны быть защищены рукавицами, а тело – специальной одеждой;

- для предохранения глаз от осколков шлака защищать шов следует в очках с простыми стёклами.

1.6. На каждом рабочем месте необходимо иметь аптечку с медикаментами и средствами первой помощи пострадавшим. Рабочие должны уметь оказывать первую (доврачебную) помощь пострадавшим.

1.7. О случаях травмирования и обнаружения неисправности оборудования, приспособлений и инструмента любой аварийной ситуации работники должны немедленно сообщить непосредственному руководителю.Работать на неисправном оборудовании и пользоваться неисправным инструментом запрещается.Не разрешается допускать на свое рабочее место лиц, не имеющих отношение к данной работе. Выполнять только порученную работу.

1.8. Заметив нарушение инструкции другим рабочим, необходимо предупредить его о необходимости соблюдения требований по технике безопасности.

1.9. Требования настоящей инструкции являются обязательными. Невыполнение этих требований рассматривается как нарушение трудовой и производственной дисциплины. Перед допуском к работе рабочим должна быть вручена настоящая инструкция под роспись.

 2. Требования охраны труда перед началом работы

2.1. Работник обязан получить задание от непосредственного руководителя на  выполнение определенного вида работ или определенных видов работ, ознакомится с содержанием задания по журналу ежегодного учета выдачи заданий службы (цеха) под подпись.

2.2. Надеть и проверить исправность спецодежды и средств индивидуальной защиты.

2.3. Получить задание на работу.

2.4. Корпус сварочного трансформатора следует надёжно заземлить.

2.5. Необходимо заземлить один из токовых разъёмов («+» или «-») трансформатора, к которому подключается привод, идущий к изделию (обратный провод), и сварочный стол (плиту).

2.6. Перед началом работы следует проверить исправность:

- пусковых устройств, инструмента, приспособлений;

- наличие и исправность заземления;

- плотность соединения наконечников электропроводов с зажимными болтами на клемной панели;

- изоляцию токоведущих проводов, чтобы при случайном прикосновении к ним были исключены случаи поражения электротоком;

- освободить рабочее место от посторонних предметов;

- проверить работоспособность вентиляции;

- убедиться в достаточности освещённости;

- проверить наличие и годность средств оказания первой медицинской помощи.

Обо всех обнаруженных замечаниях сообщить начальнику службы и до их устранения к работе не приступать.

 3. Требования охраны труда во время работы

 3.1. Заземление корпуса трансформатора и пусковых устройств следует производить при помощи специального заземляющего болта или винта.

3.2. Для регулятора тока сварочного трансформатора заземление не требуется.

3.3. Запрещается пользоваться заземлением одного трансформатора для заземления другого. Нельзя использовать в качестве заземляющего провода трубопроводы, а также металлоконструкции зданий и технологическое оборудование, если последние не являются объектом сварки.

3.4. Ручную электросварку выполняют двумя проводами. Многожильные провода должны иметь наконечники. Необходимо следить, чтобы провода от сварочного трансформатора к рабочему месту имели хорошую изоляцию и были защищены от действия высоких температур и от механических повреждений.

3.5. Сварочный провод должен иметь достаточную длину. При перемещении электросварочных проводов их необходимо свернуть в бухту.

3.6. Соединение отдельных отрезков проводов должно быть выполнено способом горячей пайки или сварки. Места соединений должны быть тщательно изолированы.

3.7. Соединять электрододержатель со сварочными проводами допускается только при помощи медных кабельных наконечников, скрепленных болтами.

Соединение сварочных проводов методом скрутки запрещается.

3.8. При одновременном использовании нескольких сварочных трансформаторов их необходимо ставить на расстоянии не менее 0,35 м друг от друга.

3.9. Располагать сварочный трансформатор рядом с ацетиленовым генератором не допускается. Расстояние между ними должно быть не менее 3 м.

3.10. Сварочные провода трансформатора следует располагать от трубопроводов кислорода на расстоянии не менее 0, 5 м, от трубопроводов ацетилена и других горючих газов - не менее 1 м.

3.11.При сварке крупногабаритных конструкций ширина проходов с каждой стороны конструкций должна быть не менее 0,8 м, а между трансформатором и стеллажом – не менее 1 м.

3.12. Для предупреждения электротравматизма при эксплуатации трансформатора необходимо соблюдать следующее:

- не перегружать трансформатор;

- во время работы периодически производить осмотр целостности изоляции токоведущих частей трансформатора;

- при перемещении трансформатор нельзя тянуть за присоединенные провода;

- не допускать попадания влаги на сварочный трансформатор;

- подключать трансформатор электросети, а также проводить ремонт разрешается только электромонтёру с соответствующей группой по электробезопасности;

- при перерывах в работе, ремонте, перемещении в трансформатор его следует отключать от сети.

3.13. Не реже одного раза в шесть месяцев трущиеся части сварочного трансформатора необходимо заполнять тугоплавкой смазкой.

3.14. Присоединение сварочного трансформатора к электросети должно производится при помощи шлангового провода, а при его отсутствии – проводом, заключённым в резиновую или хлорвиниловую трубку.

3.15. Длина проводов между питающей сетью и передвижным сварочным трансформатором не должна превышать 15 метров.

3.16. Не разрешается оставлять неизолированными концы проводов или кабелей после отсоединения трансформаторов, осветительных приборов и других токоприемников.

Прикасаться к оборванным, свешивающимся или лежащим на земле проводам электросетей опасно для жизни.

3.17. Включать и отключать трансформатор посредством пусковой аппаратуры разрешается только лицам, работающим на этих установках.

3.18. Запрещается:

- работать при неисправной вентиляции;

- работать в промасленной неисправной спецодежде, обуви, СИЗ;

- оставлять открытыми токоведущие части электроустановок и пусковой аппаратуры;

- ремонтировать или отключать напряжение при работе трансформатора;

- оголять провода для временного подключения к ним электроустановок.

При возникновении аварийной ситуации или угрозе возникновения во время работы, при любых неисправностях оборудования, инструментов приспособлений работы прекратить, сообщить непосредственному руководителю работ и до их устранения к работе не приступать.

 4. Требования охраны труда в аварийных ситуациях

 4.1. Трансформатор следует немедленно отключить в случае:

- прекращение подачи электроэнергии;

- виткового замыкания в обмотках;

- нарушения контакта в соединениях;

- чрезмерного нагрева сердечника или его сильного гудения.

4.2. При возникновении возгорания немедленно отключить оборудование. Сообщить о пожаре по телефону диспетчеру, всем работающим приступить к тушению очага возгорания имеющимися средствами пожаротушения.

4.3. Если на металлических частях оборудования обнаружено напряжение, заземляющий провод оборван - немедленно выключить трансформатор, доложить непосредственному руководителю о неисправности и без его указания к работе не приступать.

4.4. В случае появления загазованности помещения, при отказе вентиляции, работы должны быть немедленно прекращены, помещение должно быть проветрено.

4.5. При несчастном случае необходимо в первую очередь освободить пострадавшего от травмирующего фактора.

Внимание. При освобождении пострадавшего от действия электрического тока следите за тем, чтобы самому не оказаться в контакте с токоведущей частью и под напряжением тока.

4.6. О несчастном случае срочно сообщить сменному диспетчеру по телефону , пострадавшему оказать первую помощь в соответствии с инструкцией по оказанию первой доврачебной медицинской помощи, о происшедшем доложить непосредственному руководителю. Место несчастного случая следует сохранить без изменения, если это не создает угрозы для работающих, и не приведет к аварии. До прибытия медицинского работника пострадавшего без присмотра не оставлять.

5.  Требования охраны труда после окончания работ

5.1. Выключить рубильник, отключить трансформатор.

5.2. Привести в порядок рабочее место.

5.3. Снять рабочую одежду.

5.4. Вымыть лицо и руки теплой водой с мылом, принять душ.

5.5. Обо всех замечаниях сообщить непосредственному руководителю.

ch4gaz.ru

ТРАНСФОРМАТОР СВАРОЧНЫЙ типа ТДМ-401 У2

Общие сведения

Трансформатор сварочный типа ТДМ-401 У2 предназначен для питания одного сварочного поста однофазным переменным током при ручной дуговой сварке, резке и наплавке металлов.

Структура условного обозначения

ТДМ-401 У2:
Т - трансформатор;
Д - для дуговой сварки;
М - с механическим регулированием сварочного тока;
40 - номинальный сварочный ток, десятки ампер;
1 - номер модификации;
У2 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Работа на открытом воздухе, под навесом.
&nbsp&nbspВысота над уровнем моря не более 1000 м.
&nbsp&nbspТемпература окружающего воздуха от минус 40 до 40°С.
&nbsp&nbspОтносительная влажность воздуха не более 80% при температуре 20°С.
&nbsp&nbspОкружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
&nbsp&nbspТехника безопасности по ГОСТ 12.2.007.8-75.
&nbsp&nbspТрансформатор соответствует требованиям ТУ 16-739.254-80.

Нормативно-технический документ

ТУ 16-739.254-80

Технические характеристики

Номинальное напряжение однофазной питающей сети частотой 50 Гц, В - 220 или 380 Номинальный сварочный ток, А - 400 Номинальная продолжительность нагрузки ПН, % - 60 Пределы регулирования сварочного тока, А: в диапазоне малых токов - 80-200 в диапазоне больших токов - 200-460 Номинальное рабочее напряжение, В - 36 Напряжение холостого хода, В: в диапазоне больших токов - 64 в диапазоне малых токов - 80 Потребляемая мощность, кВт, не более - 17,3 Габаритные размеры, мм - 585x555x850 Масса, кг - 140
&nbsp&nbspГарантийный срок - 2 года со дня отгрузки трансформатора с предприятия-изготовителя.

Конструкция и принцип действия

Трансформатор является источником питания переменного тока с падающими внешними характеристиками, двумя ступенями регулирования сварочного тока, а также плавным регулированием тока внутри каждой ступени.
&nbsp&nbspСтупенчатое регулирование тока осуществляется переключением обмоток с параллельного соединения на последовательное с помощью переключателя, плавное - изменением расстояния между первичной и вторичной обмотками.
&nbsp&nbspТрансформатор представляет собой передвижную установку в однокорпусном исполнении с естественной вентиляцией и состоит из магнитопровода бесшпилечной конструкции, алюминиевых обмоток класса изоляции Н, переключателя ступеней тока и кожуха.
&nbsp&nbspТрансформатор - однофазный стержневого типа.
&nbsp&nbspОбмотки трансформатора имеют по две катушки, расположенные попарно на общих стержнях магнитопровода. Катушки первичной обмотки неподвижны и закреплены у нижнего ярма, катушки вторичной обмотки - подвижные. Через верхнее ярмо сердечника трансформатора пропущен ходовой винт, который закручивается в ходовую гайку. При вращении ходового винта перемещаются вторичные катушки, и тем самым изменяется расстояние между обмотками.
&nbsp&nbspПодключение сетевых и сварочных проводов к трансформатору осуществляется через специальные разъемы, расположенные с лицевой стороны.

Комплектность поставки

В комплект поставки входят: трансформатор; запасные части и принадлежности по ведомости ЗИП; эксплуатационная документация.


Центр комплектации «СпецТехноРесурс»
Все права защищены.

laborant.ru

Трансформатор сварочный ТДМ-401

Однофазный трансформатор ТДУ - 401 У2с падающими внешними характеристиками служит для питания одного сварочного поста переменным током частотой '50 Гц при ручной дуговой сварке, резке и наплавке металлов покрытыми металлическими   электродами.

Климатическое исполнение трансформатора У, категория размещения 2. Трансформатор   предназначен   для   работы   в   районах   с   умеренным климатом  на  открытом  воздухе  под  навесом  с  соблюдением  следующих условий:

высота над уровнем моря не более 1000 м.;

температура окружающей среды от - 40°С до + 40°С;

относительная влажность воздуха не более 80% при температуре +15°С.

Предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током.
Трансформатор выполнен с плавным регулированием сварочного тока путём механического перемещения катушек при вращении рукоятки ходового винта. Для расширения пределов регулирования имеется переключатель, позволяющий выбрать один из двух диапазонов.
 Обмотки трансформатора выполнены из алюминиевого провода и заключены в надёжные изоляционные обоймы.
 Для перемещения трансформатор поставлен на 4 колеса.
 Если не указано в заказе, поставляется трансформатор на напряжение питающей сети 380В. По заказу могут быть поставлены трансформаторы на напряжение 220В.
Трансформатор ТДМ-402У2 отличается наличием встроенного специального устройства - стабилизатора горения дуги. Стабилизатор подает в сварочную цепь импульсы, поддерживающие ионизацию дугового промежутка в моменты перехода переменного сварочного тока через ноль. Такую же роль играют ионизирующие элементы, входящие в состав обмазки электродов для переменного тока. Таким образом, при сварке со стабилизатором имеется возможность использовать электроды с любым типом покрытия, в том числе с основным, такие как УОНИ-13/45 для сварки качественных сталей, а также электродов для сварки нержавеющих сталей. По своим возможностям трансформатор ТДМ-401У2 во многих случаях может заменить сварочный выпрямитель при существенно меньшей стоимости.
Климатическое исполнение трансформаторов "У" (для умеренного климата), категория размещения -2 (под навесом) для работы при температуре воздуха от -40 до +40°С и относительной влажности воздуха 80% при 15°С.
Трансформаторы соответствуют требованиям ГОСТ 95 "Трансформаторы однофазные для ручной дуговой сварки. Общие технические условия", а также всем требованиям безопасности (имеются государственные сертификаты соответствия и гигиенические заключения).

Технические характеристики

Наименование параметра

Норма

Номинальное напряжение питающей сети (В)

220 или 380

Частота (Гц)

50

Потребляемая мощность (кВт), не более

17,3

Номинальный сварочный ток (А)

400

Пределы регулирования сварочного тока в диапазоне (А):

Больших токов

Малых токов

В диапазоне (А)

200-460

70-200

Первичный ток, расчетный (А):

При исполнении на 220 В

При исполнении на 380 В



120

70

Напряжение холостого хода в диапазоне (В):

больших токов

малых токов



60

80

Номинальное рабочее напряжение (В)

36

Номинальная продолжительность нагрузки (ПН), %

60

Продолжительность цикла сварки (мин)

5

Коэффициент полезного действия (%), не менее

84

Полный срок службы (лет), не менее

5

Габаритные размеры (мм):

Длина

Ширина

высота



585

555

850

Масса (кг), не более

140

www.svarshov.ru

ТДМ-401

Предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током.

Трансформатор выполнен с плавным регулированием сварочного тока путем механического перемещения катушек при вращении рукоятки ходового винта. Для расширения пределов регулирования имеется переключатель, позволяющий выбрать один из двух диапазонов.

Обмотки трансформатора выполнены из алюминиевого провода и заключены в надежные изоляционные обоймы.

Для перемещения трансформаторы поставлены на 4 колеса.

Если не указано в заказе, то поставляются трансформаторы на напряжение питающей сети 380В. По заказу могут быть поставлены трансформаторы на напряжение 220В.

По своим возможностям трансформатор ТДМ-401У2 во многих случаях может заменить сварочный выпрямитель при существенно меньшей стоимости.

Климатическое исполнение трансформаторов "У" (для умеренного климата), категория размещения -2 (под навесом) для работы при температуре воздуха от -40 до +40С и относительной влажности воздуха 80% при 15С.

Трансформатор соответствуeт требованиям ГОСТ 95 "Трансформаторы однофазные для ручной дуговой сварки. Общие технические условия", а также всем требованиям безопасности (имеются государственные сертификаты соответствия и гигиенические заключения).



Технические данные:


Номинальный сварочный ток при ПН-60% 400А
Пределы регулирования сварочного тока
диапазон малых токов (ДМТ) 70 - 200А
диапазон больших токов (ДБТ) 200 - 460А
Напряжение холостого хода по диапазонам:
ДМТ 73 - 78 В
ДБТ 60 - 64 В
Напряжение питающей сети 380 (220) В
Частота 50 Гц
Число фаз 1
Потребляемая мощность 26,6 кВА
Габаритные размеры 560х590х860 мм
Масса 140 кг

www.svarshov.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
