Полноприводный средний внедорожный грузовик доступен в версии 6х6, построенной на основе лонжеронной рамы и уникальных портальных мостов TATRA Rigid. Автомобиль оснащен 6-цилиндровым двигателем жидкостного охлаждения, механической коробкой передач, раздаточной коробкой и современной трехместной кабиной с усиленным бронированным полом с защитой от пуль и осколков (Уровень 1), модифицированной крышей для установки лафета, люком в крыше, а также рядом других модификаций для военного применения. Автомобиль оснащен лебедкой и централизованной системой подкачки шин. На передней оси используется подвеска на цилиндрических пружинах.

В подвеске задних осей используются листовые рессоры. С 2010 года автомобили Т 810 предлагаются также и в гражданской версии в виде универсального шасси с кабиной.

  • Трехосный полноприводный бескапотный грузовик
  • Двигатель жидкостного охлаждения стороннего производителя
  • Уникальная конструкция шасси с портальными мостами TATRA Rigid
  • Усиленный пол (защита уровня 1)
  • В качестве опции доступна бронированная кабина

TATRA TACTIC [T 810] фотогалерея

Где купить?

Найдите ближайшего к вам дилера TATRA:

Широкое распространение

Сотни тысяч автомобилей грузоподъемностью от 10 до 33 т и схемами приводов 4×4, 6×6, 8×8, 10×10 и 12×12 служат в армиях по всему миру.


Дилерская и сервисная сеть

Кардан мне в хребет: тест-драйв Татра 815


К слову, ремонтировать этот мотор проще, чем многие другие. Во-первых, нет жидкостной системы охлаждения, а во-вторых, доступ к его агрегатам настолько удобен, что даже серьёзные работы можно производить без снятия двигателя. Так, стоп! Мы же забыли о цифрах, а без них половина читателей уже заснула. Исправляемся. Дизель ТЗ-929 имеет те же соотношения диаметра цилиндра и хода поршня, как и все остальные моторы из тех, что ставили на ранние 815 Татры: 120х140 мм. Мощность составляет 283 л. с., объём двигателя – 15,8 л. Помимо такого агрегата можно было встретить ТЗ-928 V8 (12,7 л, 231 л. с.), ТЗ-930-30 V12 (19 л, 320 л. с.) и ТЗ-930-53 (19 л, 360 л. с.). В Советском Союзе души отдельных приверженцев жидкостного охлаждения не принимали чешские дизели, отчего на Татрах можно было встретить каноничный ЯМЗ. Однако вернёмся к нашему «воздушнику».

Если нет воды (или тосола), то нет и обычной системы отопления. А греться как-то было нужно, поэтому выход очевиден – независимый отопитель. Это устройство, по видимости, тоже внесло свою лепту в список причин нелюбви некоторых водителей Татр. Хотя раз в год отопитель необходимо обслуживать. Разбирать, чистить котёл, проводить диагностику. Наши люди не больно-то любят ковыряться в устройстве без необходимости, поэтому ждать, когда отопитель сдохнет, а потом материть его создателей, было доброй традицией. И зря, если всё делать как положено, то он вполне надёжен.

Запуск отопителя производится из кабины, но обратим внимание на его размещение и расположение его заслонок, которые хорошо видны при открытом капоте на «морде» кабины. Заслонки устроены таким образом, что тёплый воздух можно направить на мотор. И это очень удобная функция, которая облегчает запуск двигателя в мороз. Так как жидкости в моторе нет, греть в нём нечего, кроме самого железа. Тут-то и помогает независимая печка. Включаем её, греем дизель и запускаем его уже чуть тёплым. Весьма удобно, если, конечно, отопитель исправен. Пожалуй, хватит теории, руки уже чешутся покрутить руль.


Современные военные автомобили Tatra

Солдаты из Копршивнице

Сергей Егоров
Фото Tatra, SVOS, Vývoj Martin, бюро информации для прессы правительства Индии, Министерства информации и телерадиовещания Индии

Сегодня Tatra Trucks a. s. осталась единственным изготовителем грузовиков в Чехии («ГП» № 5, 2014 г.). Несмотря на скромный объём производства, составивший в прошлом году 763 автомобиля, фирма продолжает оставаться одним из признанных разработчиков колёсных военных транспортных средств и предлагает четыре семейства армейских грузовиков, удовлетворяющих потребности самого взыскательного заказчика.

Исторический экскурс

Историю фирмы Tatra можно считать по-своему уникальной: находясь на одном месте, она четырежды меняла свою государственную принадлежность и теперь является старейшим автопроизводителем Центральной Европы.

В состав Чехословакии, образованной в ноябре 1918 г. после распада Австро-Венгерской империи, вошли исторические регионы Богемия и Моравия. На территории вновь образованной республики оказалась и фирма Nesselsdorfer Wagenbau из моравского городка Нессельсдорф, занимавшаяся выпуском автомобилей и железнодорожных вагонов.

Автомобильное производство зародилось на фирме ещё в 1897 г.

, а с 1916 г. она строила грузовики моделей TL-2 и TL-4 для армии Австро-Венгрии. В 1918 г. в ходе «славянизации» германских названий населённых пунктов городок получил имя Копршивнице, а фирма – Kopřivnicka’ vozovka. В следующем году автомобили предприятия стали носить марку Tatra, в честь горной системы Татры, а в 1924 г. так стали называть и саму фирму.

В 1923 г. в серию пошла легковая малолитражка Tatra 11 с двигателем воздушного охлаждения и оригинальной ходовой частью, разработанной главным конструктором фирмы Гансом Ледвинкой (1878–1967 гг.). Основой автомобиля была хребтовая рама в виде полой трубы, внутри которой проходил карданный вал. Задние колёса крепились к отходившим от трубы качающимся полуосям на поперечной рессоре. Такая конструкция облегчала вес машины и улучшала плавность хода, что было актуально при широком распространении в те годы грунтовых и мощёных дорог.

Следующим шагом стало внедрение изобретения Ледвинки на грузовых автомобилях. Особенно оно пришлось кстати на машинах с полным приводом, так как независимая подвеска с большим ходом колёс улучшала проходимость на бездорожье и снижала тряску при езде, а трубчатая рама обеспечивала высокую стойкость к кручению и изгибу, возникающим при преодолении пересечённой местности.

Все карданные передачи проходили внутри трубы и полуосей, что, с одной стороны, усложняло конструкцию, но с другой – защищало элементы трансмиссии от механических повреждений, повышая живучесть ходовой части. Первоначально кузова грузовиков крепились к трубчатой раме при помощи стоек, но в 1930-х годах кузова с ходовой частью стали соединять вспомогательными рамами различной конструкции.

В 1935 г. после объединения фирмы Tatra с пражской вагоностроительной фирмой Ringhoffer образовалось общество Ringhoffer-Tatra.

В октябре 1938 г. окрестности Копршивнице в результате Мюнхенского сговора были аннексированы нацистской Германией и оказались в составе Третьего рейха, а завод Ringhoffer-Tatra стал строить автомобили уже для новой власти. К периоду оккупации относится создание известного грузовика Tatra 111 («Tatra-111 – грузовик с постамента» и Яркий след «Сто одиннадцатых») с формулой 6х6. Дизельный двигатель воздушного охлаждения типа V12 мощностью 210 л.с. позволял эффективно эксплуатировать машину как в жару, так и в мороз.

Сборку Tatra 111 грузоподъёмностью 6,5 т начали в 1943 г., а в следующем году грузоподъёмность повысили до 8 т. Масштабы выпуска таких сложных для военного времени автомобилей были невелики и до конца войны Вермахт получил их в количестве 906 штук.

После освобождения Чехословакии фирма Ringhoffer-Tatra была преобразована в национальное предприятие Tatra, а Ганс Ледвинка за коллаборационизм шесть лет провёл в тюрьме. Грузовики Tatra 111 стали главной продукцией завода, и в различных модификациях их выпускали вплоть до 1962 г. с репутацией прочных и надёжных машин.

Переход Чехословакии в социалистический лагерь в 1948 г. с последующим участием в СЭВ и Варшавском договоре стал стимулом для дальнейшего развития местной автомобильной и оборонной промышленности. В течение первого послевоенного десятилетия на предприятии Tatra помимо выпуска грузовиков двойного назначения Tatra 111, 128 (4×4) и 805 (4×4) были созданы специальные военные транспортные средства: командирские вездеходы Tatra 802, 803, 804, заднемоторная амфибия Tatra 801, гусеничный плавающий транспортёр Tatra 807, полугусеничные тягачи Tatra V926, V985 и 809. По разным причинам серийно их не выпускали. Кроме автомобилей предприятие строило для армии Чехословакии полугусеничные бронетранспортёры ОТ-810, представлявшие собой доработанный немецкий бронетранспортёр Sd. Kfz. 251.

В 1967 г. параллельно со сборкой машин модели 138 был начат выпуск бескапотных грузовиков Tatra 813. Они сохранили фирменную конструкцию с трубчатой рамой и качающимися полуосями, но были спроектированы по модульному принципу. Это позволяло создавать автомобили различного назначения с высоким уровнем унификации: от двухосных магистральных седельных тягачей до крановых шасси и балластных тягачей с колёсной формулой 8х8. Помимо стандартной кабины машины могли комплектовать и четырёхдверной кабиной повышенной вместимости.

Наиболее известными представителями этого семейства стали четырёхосные армейские грузовики, получившие обозначение Tatra 813 8×8 и прозвище Kolos. Они имели грузоподъёмность 8,2 т, могли буксировать прицепы массой до 100 т, их оснащали 250-сильным дизелем типа V12 с воздушным охлаждением. Машины с бортовой платформой и четырёхдверной кабиной применялись в качестве тягачей артиллерийских орудий и прицепов-тяжеловозов, а грузовики с короткой кабиной служили для перевозки понтонного парка PMS (чехословацкий аналог советского парка ПМП), а также как шасси для мостоукладчика ST-50 и реактивной системы залпового огня RM voz. 70 (этот вариант советского «Града» был с бронированной кабиной). Тягачи и реактивные установки имелись и в армии ГДР.

В 1983 г. на смену грузовикам серий 148 и 813 пришли бескапотные машины семейства 815 с более широким ассортиментом моделей, включая крановые шасси типа 10х8 с пониженным расположением кабины. Для армии Чехословакии выпускали военные грузовики Tatra 815 VVN 20 235 6×6.1R и 815 VVN 26 265 8×8.1R, тягач с четырёхдверной кабиной модели 815 VT 26 265 8×8.1R, а также шасси для реактивной системы залпового огня RM voz. 70/85, мостоукладчика АМ 50В и других надстроек. С 1987 г. лицензионную сборку армейских грузовиков Tatra 815 с формулой 6х6 и 8х8 вела в Индии фирма Bharat Earth Movers Limited (BEML).

«Бархатная революция» 1989 г. и раздел Чехословакии 1 января 1993 г. серьёзно сказались на деятельности «Татры». В 1990 г. отделился и стал самостоятельным филиал в словацком г. Бановце-над-Бебравоу, служивший второй площадкой для сборки грузовиков, а в 1992 г. завод в Копршивнице после приватизации превратился в акционерное общество Tatra, a.s. После 1990 г. экспорт автомобилей Tatra в нашу страну значительно сократился и выживать в условиях рыночной экономики предприятию пришлось за счёт расширения линейки модернизированного семейства Tatra 815-2, выпуск которого начали в 1989 г.

В ноябре 2001 г. 92% акций Tatra, a.s. были проданы американской фирме SDC International. В январе следующего года для сборки и продажи грузовиков Tatra в США была образована фирма American Truck Company, сокращенно ATC. Юридически машины под маркой ATC считались местной продукцией, что позволяло выставлять их на конкурсы по закупке военных автомобилей для американских вооружённых сил. Фирма базировалось в штате Северная Каролина на заводе известного изготовителя строительной и землеройной техники Terex Corp. , которой принадлежали две трети активов этого совместного предприятия.

Позднее ATC переехала в г. Форт-Уэйн (штат Индиана). В 2003 г. Tatra уже сама стала отделением Terex, но три года спустя перешла в собственность консорциума фирм и инвесторов из США, Великобритании и Чехии. В марте 2013 г. из-за долгов Tatra, a.s. была продана на аукционе фирме Truck Development и сменила название на Tatra Trucks a.s. Теперь она находится в руках чешских предпринимателей и вновь может считаться национальным достоянием.

Tatra 815-7

Разработка специализированных тяжёлых армейских грузовиков серии 815-7 была завершена в 2004 г., и первоначально они носили обозначение Tatra 817. В машине сочетаются ходовая часть автомобилей Tatra 815-2 Armax, появившихся в 1999  г. (в 2012 г. их сборка прекращена), и специально разработанная утилитарная кабина с пониженной высотой.

Модульный принцип, сохранённый при проектировании этих машин, позволил сформировать линейку с колёсной формулой от 4х4 до 10х10. Несущая труба автомобилей соединена с лонжеронной рамой, предназначенной для монтажа кузовов и надстроек. Вместе они образуют объёмную конструкцию с очень высокой жёсткостью на кручение и изгиб. Машины имеют переднюю и заднюю подвеску на пневмобаллонах с телескопическими амортизаторами, благодаря чему они избавились от «косолапости», свойственной грузовикам Tatra предыдущих серий. Дорожный просвет в зависимости от размера шин составляет 380–410 мм и может временно увеличиваться или уменьшаться при помощи подвески. «Проседание» автомобиля применяется при перевозке транспортными самолётами. Привод передней оси (или осей) – отключаемый. Ходовая часть имеет колёсные редукторы и механизмы блокировки осевых и межосевого дифференциалов. Все автомобили оснащены централизованной системой регулирования давления воздуха в шинах, а ряд моделей – лебёдкой.

Конфигурация кабины позволяет перевозить автомобиль в транспортном самолёте С-130 Hercules, а также облегчает установку бронирования, которое может быть выполнено по уровню 2b стандарта STANAG 4569 (выдерживает попадание бронебойно-зажигательной пули от патрона 7,62-мм с дистанции 30 м и подрыв под днищем противотанковой фугасной мины с 6 кг взрывчатого вещества).

Для снижения силуэта силовой агрегат в сравнении с машинами Armax сдвинут назад. Кабина имеет два основных и одно дополнительное сиденье и в настоящее время устанавливается только в варианте с увеличенной длиной. В целях защиты от воздействия оружия массового поражения она может оснащаться оборудованием для создания внутри неё избыточного давления.

Основными силовыми агрегатами для этой линейки являются различные модификации дизеля с воздушным охлаждением Tatra T3C-928 типа V8. Двигатели имеют рабочий объём 12,7 л, мощность 326, 367 или 408 л.с., оснащены турбонаддувом с интеркулером (промежуточным охладителем наддувочного воздуха) и соответствуют экологическому стандарту Euro 3. Большинство моделей имеют механические 14-ступенчатые коробки передач Tatra, но машины типа 8х8 комплектуют и автоматическими коробками Allison. По заказу автомобили с коробками Tatra могут комплектоваться электронной системой переключения передач Tatra-Norgren.

Первым в серии стал двухосный 7-тонный бортовой грузовик Tatra 817-7B0R42 14 202 4×4. 1, экспонировавшийся на нескольких международных выставках вооружений в 2004–2005 гг. В 2005 г. индекс машин сменили с 817 на 815-7, а в 2007 г. объявили о начале серийного производства. Однако ещё в 2004 г. автомобиль модели 817-7MPR89 с колёсной формулой 8х8 участвовал в конкурсе на поставку грузовиков для армии ЮАР, а в 2005 г. пятиосный вариант 815-7E0R89 с гидравлическим погрузочно-разгрузочным устройством типа «мультилифт» испытывали от имени фирмы American Truck Company в рамках программы LVSR (Logistic Vehicles System Replacement) для возможного принятия на снабжение Корпуса морской пехоты США.

В октябре 2009 г. фирма Tatra заключила соглашение с американской фирмой Navistar Defense (военное отделение автомобилестроительной корпорации Navistar) о совместной разработке военных грузовиков и продажи их на международном рынке. Автомобили американо-чешского альянса представляли собой машины Tatra 815-7, оснащённые 6-цилиндровыми дизельными двигателями Navistar MaxxForce D 12. 4 мощностью 450 л.с. и 6-ступенчатыми автоматическими коробками передач фирмы Allison. В 2010 г. контейнеровоз Navistar/ Tatra ATX6 с колёсной формулой 6х6 и бортовой грузовик с гидравлическим краном Navistar/ Tatra ATX8 типа 8х8 были продемонстрированы на выставке Eurosatory 2010 в Париже. Этими машинами пытались заинтересовать военные ведомства Канады и ЮАР, однако заказы на них не последовали.

В настоящее время заводская производственная программа включает следующие модели серии 815-7:

– 815-7L0R59 19 257 4х4.1R – бортовой грузовик типа 4х4 грузоподъёмностью 8500 кг. Полная масса автомобиля – 19 000 кг. Двигатель – дизель Cummins ISLe 350 мощностью 350 л.с.;

– 815-780R59 19 270 4х4.1R – бортовой грузовик типа 4х4 грузоподъёмностью 8500 кг. Полная масса автомобиля – 19 000 кг. Двигатель – дизель Tatra T3C-928-81 мощностью 367 л.с. Предлагается и в вариантах контейнеровоза и топливозаправщика;

– 815-790R39 29 300 6х6.1R – контейнеровоз типа 6х6 грузоподъёмностью 15 900 кг. Полная масса автомобиля – 29 000 кг. Двигатель – дизель Tatra T3C-928-90 мощностью 408 л.с.;

– 815-7M0R39 29 306 6х6.1R – контейнеровоз типа 6х6 грузоподъёмностью 17 000 кг. Полная масса автомобиля – 29 000 кг. Двигатель – дизель Cummins ISMe 420 30 мощностью 416 л.с.;

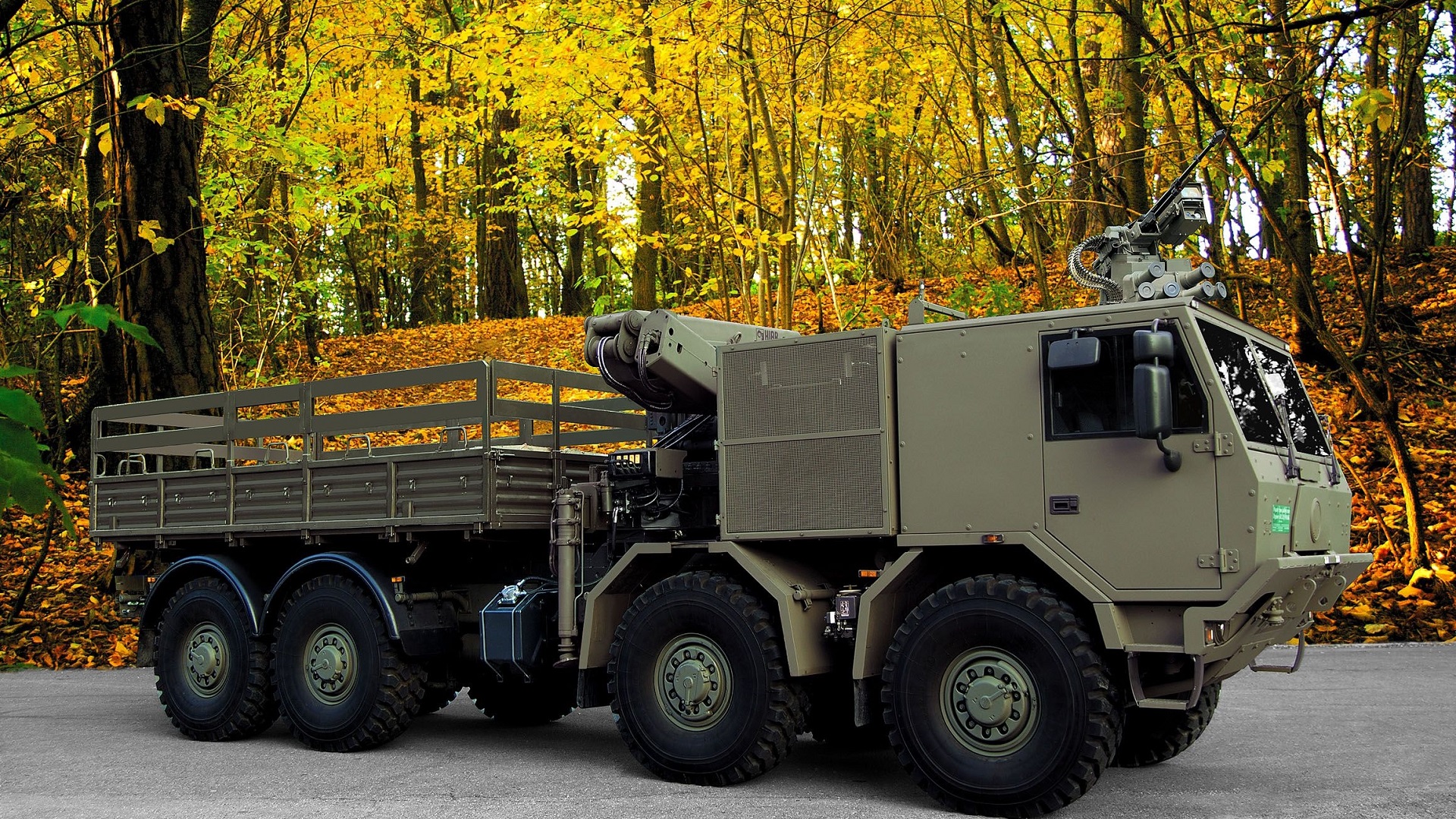

– 815-790R99 38 300 8х8.1R 8х8 – шасси типа 8х8 грузоподъёмностью 24 700 кг. Полная масса – 38 000 кг. Двигатель – дизель Tatra T3C-928-90 мощностью 408 л.с. Предлагается в вариантах бортового грузовика грузоподъёмностью 21 100 кг, контейнеровоза, топливозаправщика объёмом 18 000 л, может оснащаться устройством «мультилифт»;

– 815-7M0R99 38 306 8х8.1R – контейнеровоз типа 8х8 грузоподъёмностью 24 500 кг. Полная масса автомобиля – 38 000 кг. Двигатель – дизель Cummins ISMe 420 30 мощностью 416 л.с. Коробка передач – автоматическая, фирмы Allison.

Завершает линейку Tatra 815-7Z0R9T 44 440 8х8.1R – шасси типа 8х8 для эвакуационной машины KWZT-1 Mamut польской фирмы Pojazdy Specjalistyczne Zbigniew Szczesniak. Впервые Mamut показали на выставке IDET 2011 в г. Брно. Эвакуатор имеет 12-тонный подъёмный кран с максимальным вылетом стрелы 8,4 м, две основные лебёдки с усилием по 24 т, дополнительную 2-тонную лебёдку и задний вилочный захват грузоподъёмностью 14 т. В качестве дополнительного оборудования может устанавливаться бульдозерный отвал. Снаряжённая масса в варианте с бронированной кабиной – 35 000 кг. Двигатель – дизель Deutz TCD 2015 V08 мощностью 598 л.с. Коробка передач – Allison, автоматическая.

Автомобили семейства Tatra 815-7 состоят на снабжении армий Чехии, Словакии, Индии и морской пехоты Индонезии. С 2010 г. доступны и гражданские варианты этих грузовиков, включая пожарные машины. Благодаря малой высоте кабины шасси хорошо подходит для установки пожарных лестниц и подъёмных кранов. Фирма Navistar Defense пока безрезультатно продолжает рекламировать «американизированные» Navistar/ Tatra ATX6 и ATX8.

Кроме грузовиков фирма собирает шасси без кабины для монтажа бронекорпусов. Сейчас к ним относятся следующие модели:

– 815-7A0R59 19 240 4х4.1R – шасси типа 4х4 с передним постом управления грузоподъёмностью 11 060 кг. Полная масса – 19 000 кг. Двигатель – Tatra T3C-928-A0 мощностью 326 л.с. Имеется вариант 815-7APR59 19 240 4×4.1R с правым расположением руля;

– 815-790RK9 19 300 4х4.1R – шасси типа 4х4 грузоподъёмностью 10 400 кг с передним расположением двигателя. Полная масса – 19 000 кг. Двигатель – Tatra T3C-928-90 мощностью 408 л.с.;

– 815-790R39 29 300 6х6.1R – шасси типа 6х6 с передним постом управления грузоподъёмностью 18 760 кг. Полная масса – 29 000 кг. Двигатель – Tatra T3C-928-90 мощностью 408 л.с. Имеется вариант 815-79PR39 29 300 6×6.1R с правым расположением руля;

– 815-790RK9 29 300 6х6.1R – шасси типа 6х6 с передним расположением двигателя грузоподъёмностью 18 800 кг. Полная масса – 29 000 кг. Двигатель – Tatra T3C-928-90 мощностью 408 л.с.;

– 815-790R99 38 300 8х8.1R – шасси типа 8х8 с передним постом управления грузоподъёмностью 25 000 кг. Полная масса – 38 000 кг. Двигатель – Tatra T3C-928-90 мощностью 408 л.с.

Первой заимствовала ходовую часть от серии 815-7 израильская фирма IMI. В 2005 г. совместно с American Truck Company она разработала в инициативном порядке на базе грузовика Tatra 815-7L0R42 типа 4×4 многоцелевую бронемашину Wildcat с тремя видами модульной накладной баллистической защиты. Машину довели до стадии серийного производства и в 2008 г. испытывали в корпусе морской пехоты США, однако на вооружение её не приняли.

С 2009 г. бразильская фирма AVIBRAS выпускает на шасси с передним постом управления Tatra 815-7A0R59 19 240 4×4.1R бронированные командные машины AV-VCC для реактивной системы залпового огня ASTROS II MK5. На шасси типа 4х4 с передним расположением двигателя чешская фирма SVOS в 2011 г. разработала многоцелевую бронемашину VEGA и с 2013 г. продвигает её на рынке вооружений.

Шасси типа 815-790R39 29 300 6х6.1R с 2009 г. используется бразильской фирмой AVIBRAS в качестве базы для пусковой установки AV-LMU и машин обеспечения реактивной системы залпового огня ASTROS II MK5. Все они оснащаются бронекабинами.

Весьма необычную машину под названием MFD (от Modular Flexible Drive) на базе четырёхосного шасси показала на выставке Eurosatory 2010 немецкая фирма Drehtainer. Сочетая в себе большой полезный объём корпуса и бронезащиту уровня 3b по стандарту STANAG 4569, она является модулем для формирования полевых госпиталей и мобильных лагерей. Несущий корпус имеет двери как по бортам, так и сзади, что позволяет создавать комбинации из нескольких машин, установленных вплотную друг к другу. На шасси типа 8х8 словацкая фирма Vy/voj Martin в 2011 г. построила контейнеровоз с бронированной кабиной Tatrapan 8×8 СС. В настоящее время он проходит испытания в армии Словакии.

Tatra Force

Автомобили серии Force, носящие индекс 815-6, специально разработаны для эксплуатации в экстремальных условиях и предлагаются для продажи за пределами Европы. По конструкции они сочетают традиционную ходовую часть на трубчатой раме с двигателями и коробками передач иностранного производства.

О появлении грузовиков этой серии в производственной программе объявили в 1999 г., а до 2005 г. они имели обозначение Tatra 816. Предпосылкой к их появлению стало участие фирмы Tatra в конкурсе на тяжёлые грузовики для армии Объединённых Арабских Эмиратов. Четырёхосные автомобили серии 816 G3 LIWA прошли испытания летом 1995 г., а в феврале следующего года с ОАЭ был заключён контракт на постройку 1127 таких машин в 1996–1998 гг. Они имели дизель фирмы Deutz типа V8 мощностью 544 л.с. с водяным охлаждением и автоматическую коробку передач американской фирмы Twin Disc, смонтированную внутри трубчатой рамы. Особенностью автомобилей было наличие отсека за кабиной, в котором размещались системы охлаждения двигателя и трансмиссионного масла. Помимо варианта с бортовой платформой их поставляли в комплектации с цистернами для воды и топлива, с устройством «мультилифт», а также в виде эвакуатора.

В 1997 г. создали седельный тягач для перевозки танков Tatra 816-6VWN9T 43 610 8×8.1R с немецким дизелем MTU типа V12 мощностью 818 л. с. Он проходил испытания на Ближнем Востоке, но серийно не выпускался из-за отсутствия заказов. Позднее под индексом 816 появились грузовики типа 6х6 и 8х8. Всем этим машинам и присвоили название Force. Они получили кабины нового типа от гражданских автомобилей линейки TerrNo1 c двумя основными и одним дополнительным сиденьями.

В январе 2004 г. фирма American Truck Company заключила контракт с танково-автомобильным командованием армии США на поставку в качестве военной помощи силам обороны Израиля 302 трёхосных грузовиков Tatra 816-6MWV27 26 298 6×6.1R. Автомобили носили эмблемы с логотипом ATC и формально считались американскими.

После появления линейки 815-7 из серии Force исключили модели типа 6х6 и 8х8 и теперь она представлена лишь тремя многоосными шасси под монтаж систем вооружения: 815-6ZVR8T 43 400 10х10.1R; 815-6MWR8T 39 324 10х10.1R и 815-6MWR8T 45 324 12×12.1R. При их создании использовали преимущества объёмной конструкции из трубчатой и лонжеронной рам. В сочетании с независимой подвеской колёс это позволило обеспечить прочность шасси длинномерных автомобилей и исключить деформирующие нагрузки на надстройки при движении по пересечённой местности.

Машины серии Force комплектуют автоматической 6-ступенчатой коробкой передач Twin Disc с электронным управлением, встроенной в несущую трубу шасси. В её конструкцию входит блокируемый распределитель крутящего момента, что позволяет обходиться без раздаточной коробки. Все шасси имеют централизованную систему регулирования давления воздуха в шинах, механизмы блокировки осевых и межосевого дифференциалов и колёсные редукторы. Величина дорожного просвета у машин серии составляет 410 мм.

Шасси Tatra 815-6ZVR8T 43 400 10х10.1R с колёсной формулой 10х10 было впервые представлено в 2001 г., конструктивно оно близко к автомобилям серии LIWA. В августе того же года машину с пусковой установкой реактивной системы залпового огня «Смерч» продемонстрировали на авиасалоне «МАКС» в подмосковном Жуковском. На автомобиле установлен дизель Deutz BF8M 1015C типа V8, имеющий рабочий объём 15,9 л и мощность 544 л.с. За кабиной имеется дополнительный отсек, в котором смонтирован радиатор системы охлаждения двигателя и воздушный фильтр, а традиционное место радиатора перед двигателем занял интеркулер. Грузоподъёмность автомобиля – 25 100 кг, полная масса – 43 000 кг. Подвеска передних осей – на листовых рессорах и телескопических амортизаторах. Третий и четвёртый мосты имеют подвеску на пневмобаллонах и листовых рессорах, пятый – на комбинации пневмобаллонов с цилиндрическими пружинами. Две первых и последняя оси являются управляемыми. Первые четыре моста имеют постоянный привод, последний мост включается в случае необходимости. В 2007–2009 гг. на шасси этого типа российским ОАО «Мотовилихинские заводы» для армии Индии были построены 42 пусковые установки 9A52-2Т реактивной системы залпового огня «Смерч».

Шасси Tatra 815-6MWR8T 39 324 10х10.1R с колёсной формулой 10х10 включили в производственную программу в начале 2000-х. Шасси оснащено 6-цилиндровым дизельным двигателем Cummins ISM 440E объёмом 10,8 л и мощностью 440 л.с. Грузоподъёмность автомобиля – 22 000 кг, полная масса – 39 000 кг. Передние мосты оснащены листовыми рессорами, 3-й и 4-й мосты имеют комбинацию из листовых рессор и пневмобаллонов, последний мост подвешен на цилиндрических пружинах и пневмобаллонах. Привод осей – как у предшествующей модели. К началу 2004 г. на этом шасси в Индии была построена гидропневматическая стартовая установка для запуска разведывательного беспилотного летального аппарата Nishant.

Уникальное шасси модели 815-6MWR8T 45 324 12х12.1R типа 12х12 впервые показали в 2002 г. На автомобиле установлен 440-сильный дизель Cummins ISM 440E. Грузоподъёмность шасси – 33 560 кг, полная масса – 52 000 кг. Все парные мосты имеют подвеску на листовых рессорах. Два передние и две последние оси управляемые, два последних моста являются отключаемыми. В 2005 г. в Индии на базе шасси была создана самоходная пусковая установка для трёх управляемых крылатых ракет PJ-10 BrahMos российско-индийской разработки. По состоянию на 2013 г. в сухопутных войсках Индии имелось от 8 до 10 таких установок. Эти автомобили послужили также базой для пусковой установки шести тактических ракет Prahaar. Впервые её показали в январе 2012 г. на параде в Нью-Дели в честь Дня Республики.

К концу 2011 г. в Индию отправили около 100 шасси типа 10х10 и 12х12 с преобладанием 5-осных машин. Исходя из типов монтируемого вооружения, их можно рассматривать как альтернативу продукции Минского завода колёсных тягачей.

Tatra 810

Трёхосные грузовые автомобили серии 810 относятся к среднему классу и конструктивно не имеют ничего общего с остальными «Татрами», так как являются дальнейшим развитием грузовика ROSS R210.

Трёхосный полноприводный ROSS R210 был создан чешской фирмой Roudnické strojírny a slévárny a.s. в 1990-х годах для замены в армии Чехии грузовиков Praga V3S типа 6х6, выпускавшихся в 1953–1985 гг. Модель R210 имела дизельный двигатель и бескапотную кабину производства Renault, но сохранила портальные мосты конструкции Praga. В 1997–1999 гг. был построен всего 21 грузовик, 19 из которых попало в чешскую армию, а затем фирма обанкротилась. Однако из-за того, что аналогичных машин в Чехии никто не делал, а парк Praga V3S требовал замены, в 2002 г. Tatra, a. s. приобрела права на выпуск ROSS R210 и совместно с Renault Trucks создала его усовершенствованный вариант с более современными кабиной и двигателем. Новая машина получила обозначение Tatra R210M, но затем его сменили на Tatra 810-1R0R26 13 177 6×6.1R. В 2006 г. фирма Tatra заключила контракт с министерством обороны Чехии на поставку 556 таких грузовиков в течение 2007–2009 гг. Из них 26 автомобилей имели специальные кузова. Первые экземпляры чешские военные приняли в марте 2008 г.

Автомобили Tatra 810 имеют шасси с обычной лонжеронной рамой и портальными неразрезными мостами Tatra Rigid с колёсными редукторами, обеспечивающими дорожный просвет в 460 мм. Подвеска переднего моста – на цилиндрических пружинах и телескопических амортизаторах, задних мостов – на листовых рессорах. Имеются механизмы блокировки осевых и меж-осевого дифференциалов. Шестиступенчатая механическая коробка передач и раздаточная коробка закупаются у фирмы ZF, а фирма Renault поставляет трёхместную кабину, оснащённую системами отопления, вентиляция и кондиционирования воздуха, а также 6-циллиндровый рядный дизель Renault DXi7 240-EC01 объёмом 7,145 л и мощностью 240 л. с., с турбонаддувом и интеркулером. Все автомобили оснащены централизованной системой регулирования давления воздуха в шинах и лебёдкой.

В семейство входят две модели: 810-1R0R26 13 177 6×6.1R и 810-1R0R36 15 177 6×6.1R. Автомобили этого типа также предлагают на гражданском рынке в качестве автомобилей аварийных служб и шасси для пожарных машин, образуя отдельную коммерческую серию Tatra 810С.

♦ Автомобили Tatra 810-1R0R26 13 177 6×6.1R имеют полную массу 13 000 кг и предлагаются в следующих вариантах:

  • бортовой грузовик для перевозки грузов и личного состава грузоподъемностью 4500 кг. Кабина имеет бронированный пол, крыша кабины оснащена люком и кольцевой турелью для пулемёта;
  • экспортный бортовой грузовик для перевозки грузов и личного состава грузоподъёмностью 5100 кг;
  • шасси с устройством «мультилифт» грузоподъёмностью 3900 кг;
  • шасси с кузовами-фургонами различного назначения;
  • бортовой грузовик грузоподъёмностью 4050 кг с гидравлическим задним бортом;
  • шасси для перевозки контейнеров весом до 5000 кг;
  • бортовой грузовик для перевозки грузов и личного состава грузоподъёмностью 3250 кг с бронированной кабиной. Бронирование выполнено по уровню 1 стандарта STANAG 4569 и защищает от обычных свинцовых пуль калибра 5,56 и 7,62 мм. Имеется люк и кольцевая турель для пулемёта. Эти машины поступили на снабжение чешского контингента в Афганистане.

♦ Автомобиль Tatra 810-1R0R36 15 177 6×6.1R существует только в виде шасси с четырёхдверной 7-местной кабиной и может быть использован как база для пожарной машины. Грузоподъёмность этой модели составляет 7630 кг, а полная масса – 15 500 кг. Информации о её поставках в какую-либо армию не имеется.

В июне 2013 г. появилось сообщение, что в Саудовской Аравии на заводе корпорации Saudi Military Industries Corporation начата сборка Tatra 810. В саудовской армии ими планируют заменить устаревшие грузовики американского производства.

Tatra Phoenix

Военизированные версии тяжёлых полноприводных коммерческих грузовиков серии 158, известных под торговым названием Phoenix, появились в производственной программе в 2012 г. В мае того же года трёхосная бортовая модель Тatra 158-8P5R33. 391 6×6.2 была продемонстрирована на выставке вооружений IDEB 2012 в Братиславе.

Созданию грузовиков семейства Phoenix предшествовало соглашение между Tatra, a.s. и DAF Trucks N.V. (отделение корпорации PACCAR), заключённое в августе 2011 г. Его целью была поставка дизельных двигателей PACCAR и кабин DAF для новых моделей грузовиков Tatra, что позволило бы обеспечить их конкурентоспособность на рынках Европы, а также продажа этих автомобилей через сбытовую сеть обеих фирм. Кроме этого DAF получил контроль над 19% акций чешского предприятия. Соглашение сэкономило для «Татры» немало миллионов евро, которые были бы потрачены на самостоятельную разработку кабины и двигателей, отвечающих современным требованиям. Сборка автомобилей серии Phoenix стартовала в ноябре 2011 г.

Военизированные Tatra Phoenix имеют двухместные кабины от грузовика DAF CF 85 и 6-цилиндровые рядные дизели PACCAR MX рабочим объёмом 12,9 л и мощностью 360 или 408 л.с. Двигатели соответствуют стандарту Euro 3, в то время как у коммерческих моделей – Euro 5. Коробка передач – 16-скоростная механическая фирмы ZF. Подвеска передних колёс – на пневмобаллонах с телескопическими амортизаторами, задних – на пневмобаллонах с циллиндрическими пружинами и телескопическими амортизаторами. Имеются механизмы блокировки осевых и межосевого дифференциалов.

Грузовики позиционируются как тыловое транспортное средство и имеют двускатную ошиновку задних колёс с дорожным просветом 280 мм. В качестве опции предусмотрена установка односкатных шин увеличенного диаметра.

В настоящее время предлагаются следующие модели военизированных автомобилей серии Phoenix:

– 158-8P3R23.411 4х4.2 – шасси типа 4х4 грузоподъёмностью 10 300 кг. Полная масса автомобиля – 19 000 кг. Двигатель – PACCAR MX265 мощностью 360 л.с.;

– 158-8P5R33.391 6×6.2 – бортовой грузовик типа 6х6 грузоподъёмностью 17 500 кг. Полная масса автомобиля – 30 000 кг. Двигатель – PACCAR MX300 мощностью 408 л.с.;

– 158-8P3R33.391 6х6.2 – шасси типа 6х6 грузоподъёмностью 18 700 кг. Полная масса автомобиля – 29 000 кг. Двигатель – PACCAR MX300 мощностью 408 л.с.;

– 158-8P3R43.231 8х8.2 – шасси типа 8х8 грузоподъёмностью 27 300 кг. Полная масса автомобиля – 39 000 кг. Двигатель – PACCAR MX300 мощностью 408 л.с.

О поставках этих машин в вооружённые силы информации пока нет.

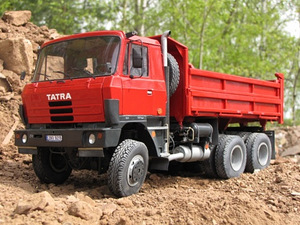

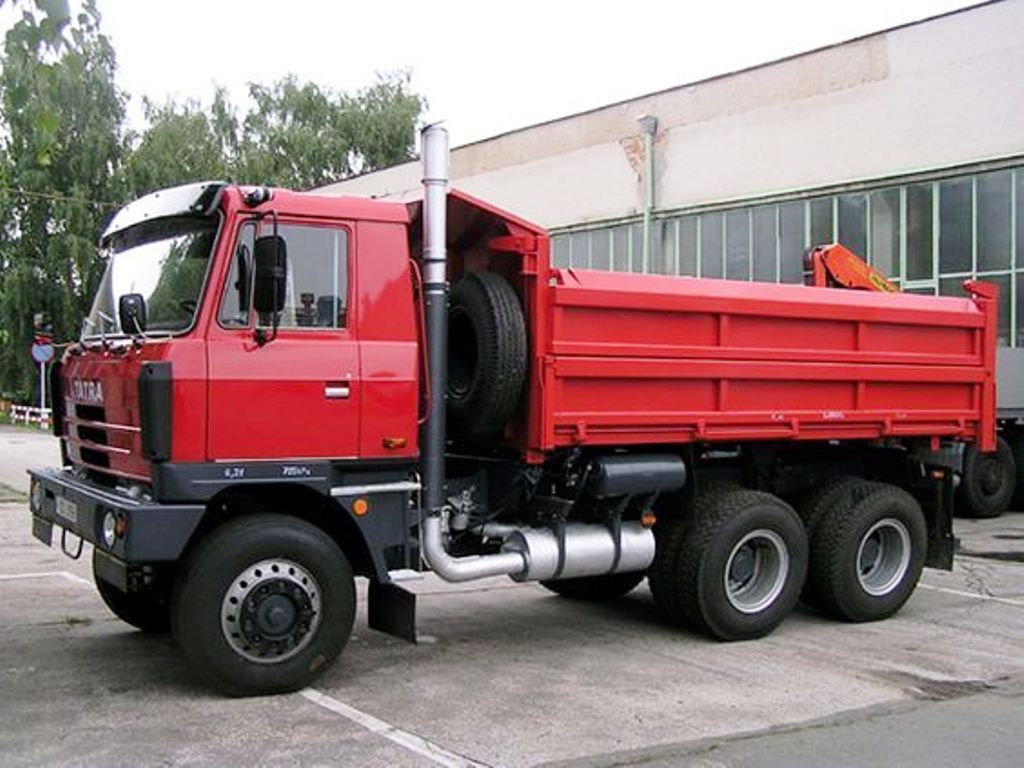

Татра 815 Самосвал — технические характеристики, модификации, кабина


Экспортный самосвал Татра 815 является одним из лучших в серии подобных агрегатов. Этот автомобиль, впервые выпущенный в 1983 году, сочетает в себе лучшие качества предшественников – самосвала №138 и №148. Машина чешского производства покорила советское пространство и заняла лидирующую позицию в списке самой мощной спецтехники. Уникальные технические характеристики самосвала Татра 815 делают его востребованным грузовым агрегатом и сегодня.

Основные параметры модели

Выпуску самосвала Татра 815 предшествовало производство модели Татра 148, которая проявила выносливость и высокую производительность даже в экстремальных условиях эксплуатации. Конструкторы снабдили этот самосвал специфическими параметрами:

Татра 148

  • четырехтактный дизельный двигатель;
  • усиленная система охлаждения мотора;
  • несущая рама с прочной фиксацией кузова и узлов;
  • надежная колесная формула (max – 12*12).

Дизайн самосвала считался инновационным в советские времена. Современный мир техники избаловал потребителя высокотехнологичным декором, но Татра 815 по-прежнему смотрится достойно на фоне более новых агрегатов.

Конфигурация спецтехники отвечает всем техническим требованиям, полностью соответствует поставленным перед самосвалом задачам. Передние выносы распределяют нагрузку и выполняют функцию амортизаторов. Внешний профиль самосвала также имеет специфическую форму, которая защищает внутреннее устройство автомобиля. Ходовая часть самосвала Татра 815 выдерживает нагрузку до 16600 кг, имеет различные варианты модификаций в зависимости от дополнительного оснащения.

Несмотря на многочисленные усовершенствования характеристик, данный автомобиль отличается большим расходом топлива: на 50 км пути тратится около 20 л горючего. Уровень траты бензина также зависит от веса перевозимого груза.

Технические показатели машины

Самосвал находился под пристальным наблюдением разработчиков с первого дня эксплуатации. В течение следующих 30 лет после выпуск автомобиль Татра 815 перенес множество преобразований, в данное время его характеристики адаптированы под все современные стандарты грузовой техники. С 1983 года многие параметры агрегата подверглись модификации, вследствие чего произошли следующие изменения:

Размеры Татра 815

  • усиление двигателей;
  • модернизация системы управления;
  • внедрение усиленного охлаждения;
  • осовремененная компоновка рамы и водительского места.

Двигатель – сердце любой спецмашины. В случае с модернизированной моделью самосвала Т-815 он претерпел наибольшие изменения. Принцип работы мотора усовершенствовался, но не в сторону новых тенденций жидкостного охлаждения. Охлаждение воздухом мотора сохранилось.

Мощность двигателя возросла до 360 л. с., а улучшение этой характеристики позволило машине выполнять колоссальные объемы работы с грузами. Максимальная грузоподъемность Татра-815 достигает отметки 16600 кг.

Хребтовая рама самосвала имеет высокую прочность, соответствует параметру грузоподъемности. Новая тормозная система самосвала фиксирует транспорт и уменьшает шанс сдвига или падения груза.

Двигатель Татра 815

Другая техническая характеристика Татра 815, заслуживающая отдельного внимания, связана с высокой проходимостью этого транспорта. Самосвал 815 является абсолютным лидером в экстремальной эксплуатации. Ходовой хребет автомобиля отличается большой жесткостью, что позволяет модели выполнять грузовые операции не только на ровной поверхности, но и в условиях природного ландшафта.

Колесная формула имеет много вариантов переключений, а подвески на колесах уменьшают толчки и внешние удары, что также влияет на качество проходимости. Прежняя панель управления наделена более актуальным дизайном, а рычаги и клавиши переключения обрели более компактную сборку.

Устройство водительской кабины

Салон Татра 815

Существенным отличием самосвалов Татра 815 стала бескапотная комплектация. Грузовая платформа машины настолько сильна, что она выдерживает не только давление груза, но и многократные передвижения откидной кабины водителя. В зависимости от дополнительного оборудования, кабина отодвигается в различных направлениях. Пониженный уровень кабины настраивается в том случае, если на базе агрегата проводят работу с автокраном.

Кабина снабжена пневматическим креслом, положение которого можно адаптировать под индивидуальные характеристики шофера. Усовершенствованная вариация кабины вмещает до 6 человек вместе с водителем. Водительское кресло раскладывается и может использоваться в качестве спального места. Оптимизированная панель управления также повышает удобство работы: все командные рычаги эргономично расположены в этой области.

Данная часть агрегата также снабжена обогревателем и кондиционером. Корректное расположение лобового стекла открывает водителю вид на рабочую площадку. Грузовой автомобиль Татра Т 815 отличается особым расположением канистры с топливом: содержимое бака не подвергнется перегреву или замерзанию, так как бачок поставлен прямо в водительской кабине.

Варианты использования шасси автомобиля Татра 815

Модельный ряд

Любая модификация машины Татра 815 связана со спецификой работы спецтехники. Серия самосвалов Татра 815 включает 5 основных автомобилей с различными характеристиками:

  • Т — 2A0S01;
  • Т — 290S24;
  • Т — 290S84;
  • Т — 280S45;
  • Т — 280S25.

Машины, предназначенные для перевозки песка, мелкого гравия и других сыпучих материалов, снабжаются оборудованием разной мощности (до 800 л. с.). Обогрев грузовой платформы осуществляется за счет выхлопных газов.

Самосвалы, выполняющие более тяжелые виды работ, снабжены большим количеством колес (6*6, 8*8, 10*10, 12*12) и возможностью трехсторонней разгрузки. Тип выполняемых операций также определяет объем кузова (до 16 м3) и скорость, наращиваемую при движении.

Видео по теме: Tatra 815


САМОСВАЛ TATRA 815 | Alex Trade

ДВИГАТЕЛЬ
Tип TATRA T3D-928-D1  EURO 5
Кол-во цилиндров8
Диаметр цилиндров/ход поршня120/140 мм
Рабочий объем12 667 cм3
Чистая мощность250 кВт/ 1 800 мин-1
Чистый крутящий момент1 500 Нм/ 1 100 мин-1
СЦЕПЛЕНИЕ
Тип TATRA MFZ 1×420, однодисковое
КОРОБКА ПЕРЕДАЧ
Тип TATRA 10 TS 140 синхронизированная
Кол-во передач: передний ход10
задний ход2
ДОПОЛНИТЕЛЬНАЯ КОРОБКА ПЕРЕДАЧ
Тип TATRA 1,30TRS понижающая, одноступенчатая
КОРОБКА ОТБОРА МОЩНОСТИ
Тип TATRA 1TP 2120/H от коробки передач
ПЕРЕДНИЙ МОСТ
Управляемый, ведущий с качающимися полуосями, отключаемый привод, осевой дифференциал
с блокировкой.
Подвеска торсионная с телескопическими амортизаторами.
ЗАДНИЕ МОСТЫ
Ведущие с качающимися полуосями, межосевой дифференциал и осевые дифференциалы
с блокировками.
Подвеска на листовых рессорах.
РУЛЕВОЕ УПРАВЛЕНИЕ
Левостороннее, моноблочного типа
ТОРМОЗА
Четыре взаимонезависимые тормозные системы: рабочий тормоз с ABS и AZR, аварийный тормоз, стояночный тормоз, тормоз-замедлитель.
ШИНЫ, ДИСКИ
передзад
Шины 445/65 R22,5445/65 R22,5
Диски 14×22,514×22,6
КАБИНА АВТОМОБИЛЯ
Бескапотная, короткая, откидная, зависимый масляный отопитель, автономный дизель-отопитель.
Количество сидений — 2.

Уникальный грузовик Tatra 815 GTC, который проекхал 6 континентов и 67 стран

18 марта 1987 года чехословацкая компания Tatra отправила в кругосветное путешествие уникальный грузовик Tatra 815 GTC 6×6, который за 37 месяцев проехал более 150 тысяч километров по шести континентам и 67 странам.

Перед путешественниками стояла важная задача: продемонстрировать миру достижения Чехословакии. И это были не только сам грузовик Tatra, но и несколько телевизионных фильмов и сериалов, которые находились внутри. Преодолев такое расстояние, грузовик вернулся Прагу 4-го мая 1990 года. В настоящее время он находится в заводском музее компании Tatra в Чехии.

Уникальный экспедиционный грузовик был построен на полноприводном шасси Tatra 815. Необычный кузов сделала компания Škoda Vagonka по проекту чешской компании VÚKV.

Кемпер был разделен на три уровня. На нижнем находилось само шасси, 2 топливных бака ёмкостью 220 литров каждый, 400-литровый бак для питьевой воды, отсеки для запасных частей и инструментов, 5-кВт дизельный генератор и т.д. В основной зоне находился кухонный блок, кают-кампания, туалет с душем, который при необходимости можно было превратить в фотомастерскую.

На верхнем этаже располагалось четыре спальных места, а также «гараж» для небольшой техники: мопеда Babetta и двухместной моторной лодки JZD Červenka. Работы над необычным кемпером завершили еще в 1985 году, а в 1987 году он участвовал в рекламной кампании заводской команды Tatra на ралли-рейде Париж-Дакар.

Технические параметры. Длина — 10 метров, ширина — 2.5 метра, высота — 3.85 метра. Вес полностью экипированного грузовика — 21 тонна. Дизельный двигатель воздушного охлаждения T3-929 выдавал мощность 283 л.с. и позволял разгонять грузовик до 95 км/ч. Фирменная хребтовая рама обеспечивала необходимую надежность и отменную проходимость на бездорожье.

Грузовик вернулся из экспедиции сразу после Бархатной революции в ноябре-декабре 1989 года. Тогда у Чехословакии были совершенно другие проблемы, поэтому результаты пробега даже не освещались в СМИ. Был отснят материал для 56-серийного фильма про путешествие, который также никто не увидел.

Подпишись на наш Telegram-канал

Tatra 815: последний чехословацкий самосвал

Впервые грузовики чехословацкой фирмы Tatra попали в Советский Союз в 1945 году. Эти машины поразили советских водителей своей необычной конструкцией — хребтовой рамой, независимыми подвесками и двигателем воздушного охлаждения. Тем не менее несмотря на сложное устройство, Татры исправно служили в самых суровых районах страны, и заслужили репутацию весьма надежных и комфортных в работе грузовиков. Наиболее массовой и известной машиной фирмы Татра в Советском Союзе стала — Tatra 815.

Tatra 815

Tatra T813 и Tatra T148 (на заднем плане)

В 1969 году Татра освоила выпуск нового грузовика Tatra T148. Эта машина стала дальнейшим развитием модели Т138 и унаследовала характерные черты ее конструкции в виде капотной кабины и хребтовой рамы. Основным рынком сбыта Т148 были социалистические страны, а больше всего поставок приходилось на Советский Союз. Tatra T148 в арктическом исполнении активно трудились на наших северных стройках. Однако чехи хорошо понимали, что модель стремительно устаревает и начали работу над перспективным грузовиком нового поколения.

Позаимствовав ряд полезных решений, в виде модульной конструкции и компоновки «кабина над двигателем», от тяжелого армейского Tatra Т813, в 1983 году чехи представили целую серию грузовых автомобилей под общим названием Tatra 815. Новая платформа с хребтовой рамой и независимой подвеской, была задумана как основа для унифицированных грузовиков с колесными формулами 4х4, 6х6 и 8х8. Для них была создана гамма унифицированных V-образных дизельных моторов воздушного охлаждения, различного объема, мощности и количества цилиндров. Надо сказать, что расчет чехословаков оправдался, впоследствии модельный ряд Tatra 815 насчитывал бесчисленное количество вариантов грузовиков как военного, так и гражданского исполнения.

Прототип Tatra T815S3 1976 года

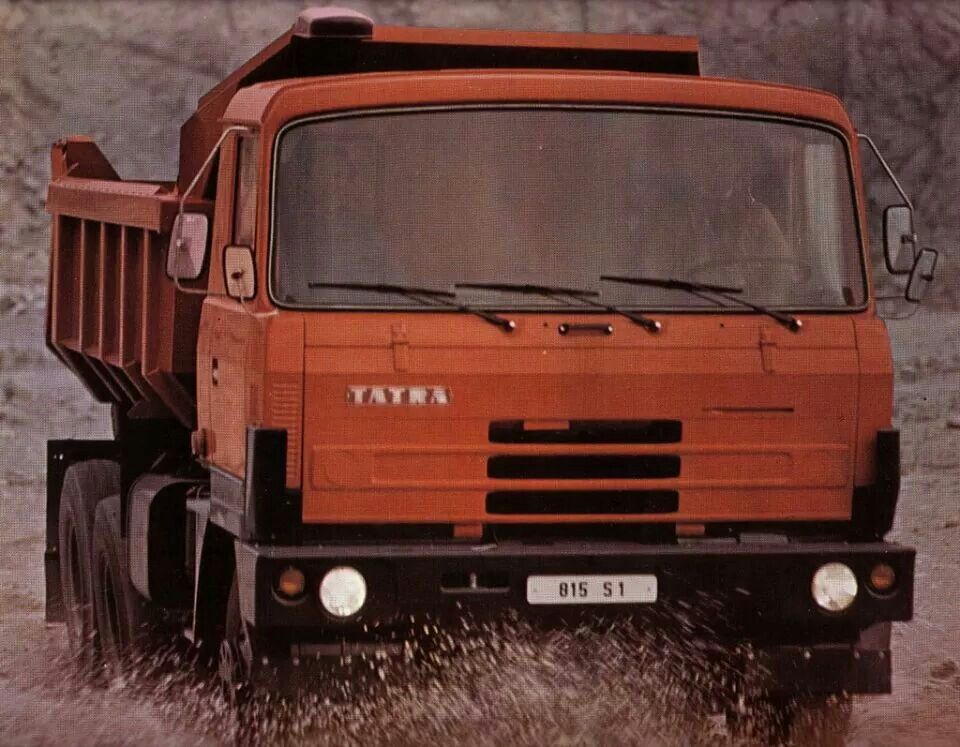

Первыми в производство пошли трехосные самосвалы Tatra T815S1 и T815S3 с задней и трехсторонней разгрузкой. Позднее в серию пошли бортовые, седельные и машины шасси, также в трехосном исполнении. Они оснащались двигателями ТЗ-928 V8(231 л. с.), Т3-929 V10(283 л.с.) и Т3-930 V12(320 и 360 л.с.) Работали они в паре с 10 и 20-ступенчатыми механическими коробками передач. Рама для чехословацких машин традиционно была хребтовая. Передняя подвеска независимая — торсионная. Задняя подвеска — независимая, балансирная на продольных полиэллиптических рессорах. Именно конструкцией шасси обусловлен легендарная «косолапость» Tatra при неполной загрузке. Все мосты ведущие, задние с межколесными блокировками.

Внешне Татры 815-серии можно было отличить по совершенно новой двухместной кабине. Она располагалась над двигателем, и в отличие от Tatra T148 имела упрощенный угловатый дизайн. Интерьер также изысками не блистал, зато сиденье водителя было на пневмоподвеске, а в салоне имелся автономный отопитель на солярке.

Татра в СССР

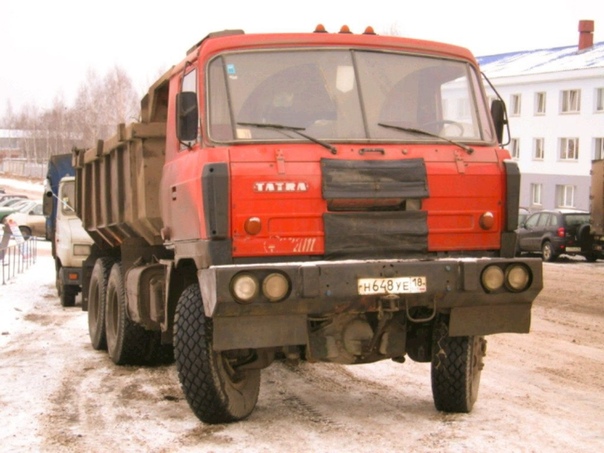

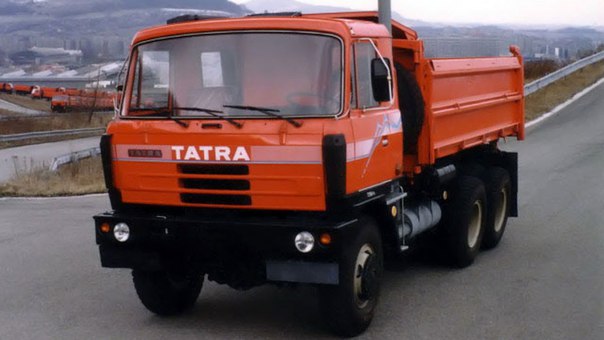

Tatra T815S1

Из всех поставляемых в Советский Союз машин 815-серии, около 90% приходилось на самосвалы. Эти машины эксплуатировались практически во многих регионах, в основном северных. Несмотря на свою довольно необычную конструкцию чехословацкий грузовик оказался на редкость вынослив. Хребтовая рама обладала высокой жесткостью на изгиб и кручение, и отлично себя чувствовала в условиях, где лонжеронная рама традиционных грузовиков уже шла трещинами или «винтом». Кроме того за счет независимых подвесок, отлично повторяющих профиль дороги и полноприводной трансмиссии, Татры имели великолепную проходимость и комфорт в движении.

Ходовая часть Татра 815

Помимо всего прочего Tatra 815 отличалась отличной ремонтопригодностью. Заменить сцепление и задние рессоры было не проблемой, опять же благодаря особенностям «хребтовой» конструкции. Двигатели также не подкидывали особых проблем. Но если и требовался ремонт зачастую, проходил он без снятия мотора, так как доступ к его агрегатам был очень удобен.

С 1983 по 1991 год Советский Союз закупил порядка 80 тысяч Tatra 815. Затем для Татры настали трудные времена. После развала СССР и проблем в собственной стране, объем производства резко упал. Тем не менее чехи смогли сохранить производство, а грузовики 815-й серии выпускаются до сих пор, хотя и в основательно модернизированном виде.

Тяжелый универсальный грузовик Tatra T815 Kolos

Тяжелый универсальный грузовик Tatra T815 Kolos | Military-Today.com

Главная> Грузовики> Tatra T815 Колос

Тяжелый внедорожник

Модель Tatra T 815 Колос имеет уникальное шасси для лучшей проходимости

Страна производитель Чехословакия
Введен в сервис 1983
Конфигурация 8×8
Сиденье в кабине 1 + 3/5 мужчин
Размеры и вес
Вес (пустой) 15. 1 т
Максимальная нагрузка 15 т
Длина 9,36 м
Ширина 2,5 м
Высота 3.65 м
Подвижность
Двигатель Tatra T930-50 19 литровый дизель
Мощность двигателя 347 лс
Максимальная скорость по дороге 80 км / ч
Диапазон 650 км
Маневренность
Градиент 60%
Боковой откос 40%
Вертикальная ступенька 0. 5 м
Желоб 2 м
Брод 1,4 м

Тяжелый грузовой автомобиль Tatra T815 является дальнейшим развитием более ранней модели. Tatra 813. Оба под названием «Колос» и являются крупногабаритными и мощными грузовыми автомобилями, производимыми в обе версии 6×6 и 8×8. Есть две версии 8×8, один с двухдверной кабиной, другой с четырьмя дверьми (с внутреннее пространство как минимум на одну койку).Версия 6×6 имеет грузоподъемность 8 000 кг.

Tatra T815 следует за более ранней версией в использовании безрамного шасси с несущая секция с использованием корпусов основных сборочных единиц соединены между собой несущими трубами. Передняя кабина управления установлен на сквозной раме, к которой все остальные передние компоненты, включая двигатель, установлены. В грузовом виде Tatra T815 используется для перевозки тяжелых грузов по пересеченной местности в передовых районах, но машина также используется для перевозки тяжелого инженерного оборудования, такого как секции плавучего моста.Он также используется в качестве основы ДАНА 152-мм самоходная гаубица. Есть еще словацкий Татрапан бронетранспортер, созданный на базе версии 6х6 «Колос».

Базовый Грузовая версия также используется как артиллерийский тягач для калибров до до 152 мм. Большинство версий оснащены лебедкой для самовосстановления и дополнительным оборудованием. Дополнительно включают снегоочистители и бульдозерный отвал для очистки препятствия. Одна специальная инженерная версия оснащена большим краном и бульдозерный отвал.Может быть установлена ​​система регулирования давления в шинах. В Tatra T815 идет на экспорт, а версия 6×6 производится по лицензии в Индии; версия 8×8 используется Индийская армия.

4×4 версия была представлена ​​в 1993 году. Более новые улучшенные модели T815 выпускались с 1998 по 2010 годы.

————————————————— ————————————————— ————————————————— ————————————————— ————————————————— ————-
Дом Самолет Вертолетов Танки Бронированный Транспортные средства Артиллерия Грузовики Инженерная техника Ракеты Военно-морской Силы огнестрельного оружия | Свяжитесь с нами
————————————————— ————————————————— ————————————————— ————————————————— ————————————————— ———

ARG 2006-2021
www. Military-Today.com Татра Т815 Колос

Татра 815 | Трактор и строительный завод Wiki

Tatra T815 — семейство грузовиков, производимых чешской компанией Tatra. Он использует традиционную концепцию татры, состоящую из жесткого каркаса и качающихся полуосей, обеспечивающих независимую подвеску. Автомобили доступны в вариантах 4×4, 6×6, 8×8, 10×8, 10×10, 12×8 и 12×12. Доступны двигатели как с воздушным, так и с жидкостным охлаждением мощностью от 230 до 610 киловатт (310-820 л.с.).Как преемник Tatra T813, он изначально был разработан для экстремальных условий бездорожья, но в настоящее время существуют также варианты, предназначенные для смешанного (как внедорожного, так и дорожного) использования.

T815 и его последующие модели шесть раз приводили чешского грузовика Карела Лопрайса к победе в ралли Париж-Дакар.

История


Текущее производство Tatra

Разработанный, чтобы в конечном итоге заменить T148, прототип T157 был представлен в 1970 году, и еще несколько прототипов были спроектированы в период 1970-1974 годов, но производство так и не закончилось. Из-за протестов со стороны другого чешского производителя LIAZ, которому центральный плановый комитет правительства поручил производить грузовики аналогичного класса, Tatra отказалась от T157 и вместо этого начала концентрироваться на более тяжелом классе в качестве замены для T813 и T148, которые были представлены в 1983 году как T815. серии. В 1989 году компания Tatra модернизировала серию T815 и представила новый T815-2, который был модернизирован в 1994 году, а всего через 3 года, в 1997 году, была представлена ​​новая кабина TerrN ° 1. Другой фейслифтинг последовал в 2000 году, когда изменения включали, среди прочего, новую приборную панель и крепление кабины, а также впервые появилась возможность установки двигателей с жидкостным охлаждением.Последний фейслифтинг кабины произошел в июле 2010 года. В связи с изменением требований к выбросам в 2003 году компания Tatra разработала полностью новый двигатель V8 T3C, соответствующий стандарту Euro III, где она снова последовала традиции с дизайном воздушного охлаждения. В 2006 году был представлен усовершенствованный двигатель T3D, соответствующий требованиям SCR и Euro IV. [3]

Модель

См. Также: магистральное шасси

В то время как большинство других производителей используют свои грузовики для дорожных условий, Tatra T815 был специально разработан для экстремальных условий бездорожья, а его дорожные версии являются производными от оригинальной внедорожной концепции.Принцип состоит в центральной несущей трубе с независимо подвешенными качающимися полуосями, скрепленными как одно целое. Это дает автомобилям Tatra выдающиеся ходовые качества на самых труднопроходимых участках. Эта концепция обеспечивает более высокую скорость движения по бездорожью по сравнению с классической жесткой осью.

Оси

Мосты Tatra [4] в базовой версии всегда приводятся в движение и оснащены блокировками. Внутри картера трансмиссии находится пара ведомых дисковых колес (по одному на каждую полуось) и две шестерни, передающие крутящий момент от дифференциала, который размещен снаружи оси в центральной несущей трубе, и который, в отличие от классического решения оси с коническим дифференциалом — дифференциал так называемого коронного или цилиндрового типа. Внутреннее пространство корпуса приспособлено для качательного движения полуоси. Оси имеют тормозную систему с пневматическими барабанными тормозами, оснащенными распорными шайбами ​​Perrot, а для законодательных версий — также с датчиками установки системы ABS.

Центральная несущая труба

Высокая жесткость на кручение и изгиб защищает надстройки от передаваемой нагрузки. Модульная система позволяет создавать конфигурации с 2, 3, 4, 5 или 6-осными автомобилями с различной колесной базой; возможен полный привод.Наиболее важная часть распределения крутящего момента на оси с точки зрения эксплуатации размещена в несущей трубе и, таким образом, защищена ею. [5]

Подвеска

Передний
  • Механическая подвеска [6] грузоподъемностью до 8 тонн на ось на торсионах — для версий с одной управляемой передней осью (4×4 и 6×6) или на листовых рессорах — для версий с двумя управляемыми осями (8×8, 10×10 или 12х12).
  • Пневмобаллон, грузоподъемность 9 тонн на ось и возможность регулирования дорожного просвета.
Задний
  • Механический — на листовых рессорах, грузоподъемностью до 11,5 т на ось [7]
  • Пневмоподушки с грузоподъемностью 10 тонн на ось и возможностью регулирования дорожного просвета
  • Tatra King Frame система подвески — комбинация пневмобаллона с размещенной внутри цилиндрической пружиной с грузоподъемностью до 11,5 тонн на ось или комбинация пневмобаллонов с листовыми рессорами, грузоподъемность 13, 15 и 16.5 тонн на ось.

Все типы подвески оснащены телескопическими амортизаторами; в некоторых версиях также есть стабилизаторы торсионов.

Двигатель

Двигатель Tatra [8] — это 12,7-литровый дизельный двигатель V8 объемом 90 ° с воздушным охлаждением и непосредственным впрыском топлива. Он имеет турбонаддув и охладитель всасываемого воздуха, расположенный непосредственно над двигателем. Двигатель оборудован рядным ТНВД с механическим управлением. Его роликовый коленчатый вал, скрепленный болтами из отдельных сегментов, относится к числу уникальных технических решений. Двигатель доступен со спецификациями выбросов Евро 2 — Евро 5 с выходной мощностью от 230 до 325 киловатт (от 310 до 440 л.с.) и крутящим моментом 1400–2 100 Н · м (1000–1 500 фунт-сила-футов). Двигатели Tatra с воздушным охлаждением V10 и V12 также входили в линейку T815.

Tatra T815 может оснащаться двигателями с водяным охлаждением других производителей, в частности Cummins и Deutz, мощностью от 260 до 440 киловатт (от 350 до 590 л. ) крутящий момент.

Самый мощный двигатель MTU, который может быть установлен в T815, имеет 610 киловатт (820 л.с.) с рабочим объемом 21 930 куб. См.

Трансмиссия

Кран Tatra T815 8×8 с низкой кабиной

  • Механическая трансмиссия Tatra с ручным управлением [9] , которая установлена ​​непосредственно на корпусе вспомогательной трансмиссии и, следовательно, является составной частью шасси с 10 или 14 передачами с двумя вспомогательные шестерни.
  • Переключение передач Tatra с электронным управлением — водитель с помощью джойстика просто предварительно устанавливает скорость, а после включения сцепления осуществляется переключение скорости. Водитель информируется о включенной передаче с помощью дисплея приборной панели.
  • Twin Disc, шестиступенчатая автоматическая трансмиссия 1189 или 1177 типа
  • Шестиступенчатая или семиступенчатая АКПП Allison компактной конструкции в одном корпусе с гидротрансформатором, которые устанавливаются непосредственно на двигатель

Кабина

Tatra T815 TERRN ° 1 Пожарная машина 4×4

Tatra T815 оборудована кабиной РБЧ собственного производства Tatra. [10] Существует базовая версия, расширенная версия с местом за сиденьями, используемым для спального места и, особенно, для пожаротушения, длинная четырехдверная кабина, позволяющая перевозить до шести человек.

Существует также специальная версия с низкой кабиной, используемая в основном для кранов и других специальных применений. Кабина расположена перед передним мостом.

Оборудование

  • Грузовики с пневмобаллонной подвеской имеют возможность регулирования дорожного просвета.
  • Специальная защитная поверхность
  • Центральная система накачки шин, позволяющая спускать / накачивать шины во время езды по болотистой местности (стандарт для военных версий, по запросу для гражданских)
  • Многотопливные двигатели для военной версии (по запросу)
  • Радиоэкранирование автомобиля по стандартам НАТО для военной версии
  • Возможность дополнительной баллистической защиты кабины с помощью поставляемого и впоследствии установленного дополнительного комплекта брони, предназначенного также для окон для военной версии

Варианты

Tatra T815 NVA военный военный и грузовой транспортер

  • Гражданский
    • Татра Т815
    • Tatra T815 низкая кабина (для кранов и установки других специальных надстроек)
    • Tatra T815-2 (устарела, но все еще изготавливается под заказ)
    • Tatra T815-2 TERRN ° 1 (наиболее востребованный и продаваемый, ядро ​​текущей линейки T815)
    • Tatra T815-7

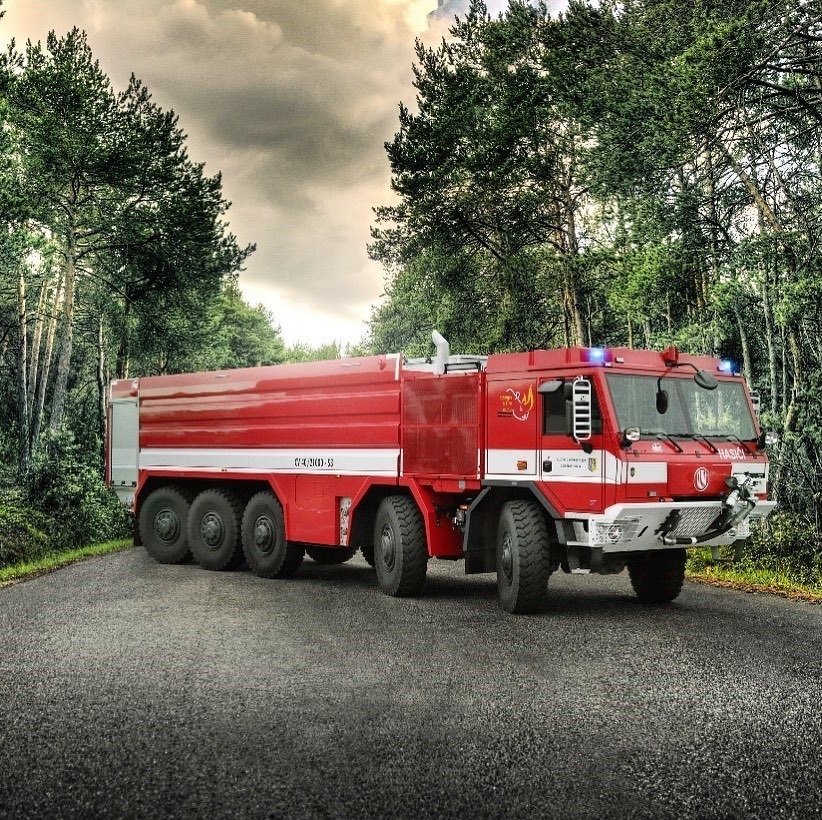

    • Tatra T816 Force (сверхтяжелый пожарный внедорожник)
      • На Tatra T815 построено большое количество надстроек, начиная от самосвалов S1 и S3, бортовых грузовиков, цистерн, буровых платформ (особенно используемых в Австралии и России), автокранов, экскаваторов, бетономешалок, полуприцепов-гусениц и многого другого.
  • Военный
    • Татра Т815 Армакс
    • Tatra T816 Force (категория самых тяжелых военных грузовиков с выдающейся мобильностью в самых сложных условиях бездорожья)
    • Татра Т815-7 (Т817)
      • Военные версии варьируются от полноприводного или грузового авианосца до сверхзвукового крылатого ракетоносца BrahMos 12×12 (используется Индией).
  • Гоночные

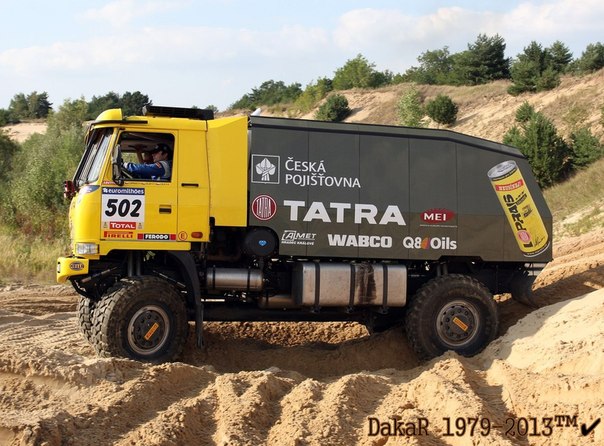

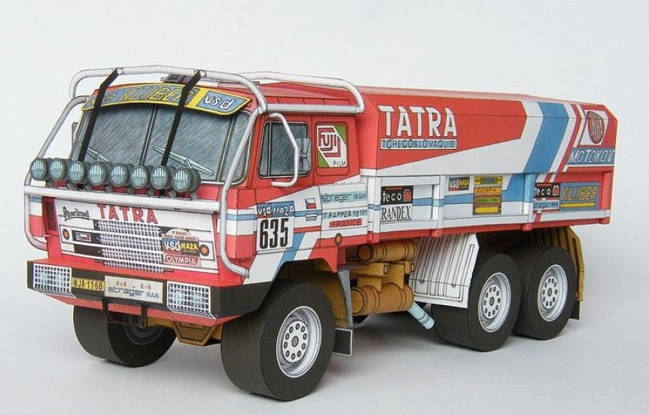

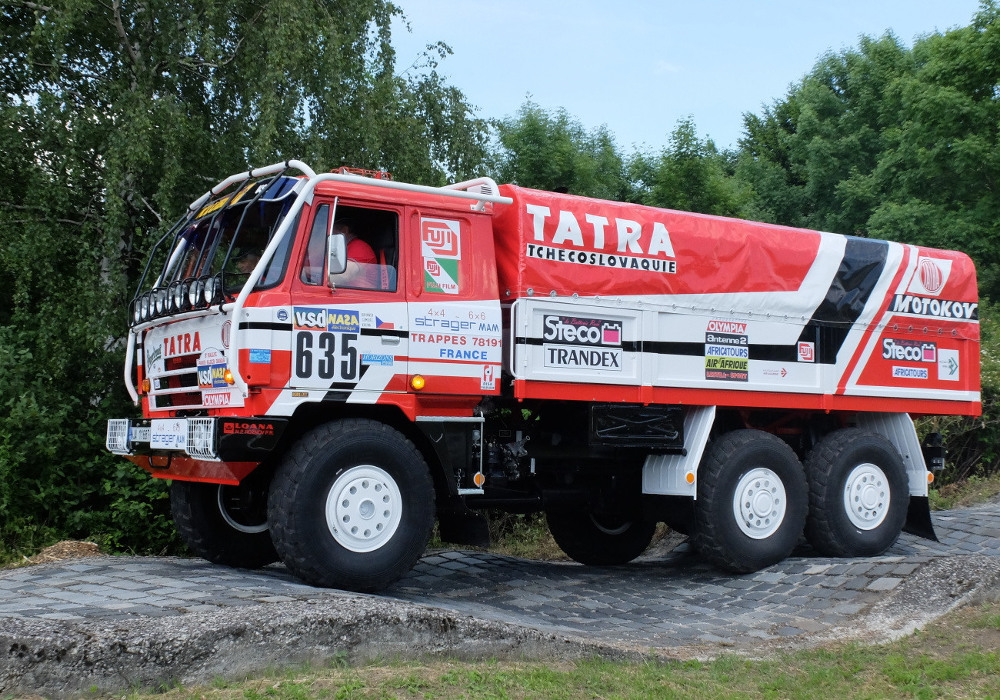

    • Ралли-рейд — Грузовики Tatra очень успешны в ралли-рейдах, особенно в Дакаре, где Карел Лопрайс одержал 6-кратную победу на T815.В ралли-рейдах использовались как 4×4, так и 6×6, а T815 8×8 «Totálka» — самая тяжелая машина, когда-либо использовавшаяся в ралли.
    • Грузовые испытания, на которых Т813 завоевал репутацию непобедимого грузовика повышенной проходимости, достойным преемником которого является Т815

T815 Пользователи

Гражданское

Европа

Все версии для всех приложений продаются в странах Центральной и Восточной Европы, а также в Германии и Франции. В Центральной Европе грузовики используют в основном строительные компании, лесозаготовительные и горнодобывающие компании.Они особенно популярны в качестве пожарных машин. На Дальнем Востоке России Tatra Trucks используются нефтегазовыми компаниями в самых сложных условиях, где также двигатель с воздушным охлаждением доказывает свое превосходство над водяным охлаждением в суровые зимние месяцы.

Америка

T815 экспортируется в США и Бразилию. Раньше он продавался под маркой American Truck Company в США, где T815 и T816 Force используются в качестве тяжелых пожарных двигателей.

Австралия

В Австралии T815 используется в основном горнодобывающими компаниями (т.е. в качестве носителя тяжелой буровой установки 10х10) [11]

Индия

В Индии есть конвейер по сборке автомобилей Tatra.

T815 доступен также в некоторых странах Африки и Азии.

Военный

Автомобили

Tatra T815 широко используются военными Чехии, Румынии, Словакии, Саудовской Аравии, Индии, Израиля и многих других стран.

Деривативы

ТАТРАПАН словацкой армии

  • Татрапан
  • Wildcat — Израильский БТР
  • Astros — шасси для системы залпового огня, Бразилия
  • передвижная хирургическая установка немецкой фирмы Drehtainer
  • БТР ATLAV
  • Многие другие

Технические характеристики

Код автомобиля Tatra

Полное название данного транспортного средства объясняет наиболее важную информацию о нем. [12] Возьмем для примера T 815 — 231S25 28 325 6 x 6. 2 R / 34 1 :

  • T815 = семейство грузовиков
  • 231С25
    • 2 = семейство грузовиков — T 815-2 Кабина над двигателем TerrNo1 или Armax
    • 3 = тип двигателя — T3D-928.30 с воздушным охлаждением
    • 1 = вариант автомобиля — левый руль Евро 5 с АБС
    • S = тип автомобиля — самосвал ( S klápěč)
    • 2 = тип кабины и конфигурация оси — короткая кабина, 6×6 или 4×4
    • 5 = Задние мосты и подвеска — Комбинированная подвеска, грузоподъемность 11 тонн, без понижений, передаточное число 3,385
  • 28 = полная масса автомобиля (т)
  • 325 = мощность двигателя (кВт)
  • 6×6 = полный привод
  • 2 = шиномонтаж — сдвоенный
  • R = ступичный редуктор
  • 34 = колесная база (мм) — число х 100
  • 1 = вариант — серийный автомобиль

Каталожные номера

Внешние ссылки

v · d · e
Легковые автомобили

NW Präsident · NW A · NW B · NW C · NW D · NW E · NW Elektromobil · NW F · NW J NW S · NW T · NW U
10 · 11 · 12 · 17 · 20 · 26/30 · 26/52 · 30 · 30/52 · 31 · 52 · 52 Спорт · 54 · 57 · 57A · 57B · 70 · 70A · 75 · 77 · 77a · 80 · 87 · 87-603 · 97 · 107 · 600 Татраплан · 603 · 2-603 · 613 · 623 · 700

Гражданское грузовики: NW Первый грузовик · NW TL-2 · NW TL-4
13 · 22 · 23 · 24 · 25 · 26 · 27 · 27B · 28 · 43 · 49 · 50 · 51 · 72 · 74 · 79 · 81 · 84 · 85 · 85A · 86 · 92 · 111 · 114 · 115 · 116 · 128 · 130 · 138 · 141 · 147 · 148 · 157 · 163 Джамал · 400 · 401 · 500 · 700 · 805 · 810 · 813 · 815 · 815-2 · 816 · Beta
Военные грузовики: 57K · 72 · 82 · 93 · 111 · 805 · 809 · 810 · 813 · 815 · 815-2 · 816 · DANA · OT-62 · OT-64 · OT-810 · V750 · V799 · V809
Прототипы и гоночные автомобили: NW Rennzweier · 12 Targa Florio · 30 Sport · 90 · 137 · 201 · 600 Дизель · 601 Кабриолет · 601 Монте-Карло · 602 Tatraplan Sports · 603A · 603 B5 · 603 B6 · 603 MB · 603 Монте-Карло · 603 X · 604 · 605 · 607 · 607-2 · 625 · Багира · Дельфин · JK 2500 · микроавтобус · MTX V8 · Prezident · V570 · V855 · Jamal Evo

Tatra 815-7 Тяжелый грузовик — MilitaryLeak


Tatra 815-7 — это тяжелая армейская логистическая машина чешской компании Tatra, выпускаемая с 2008 года, с вариациями осей 4Ã — 4, 6Ã — 6, 8Ã — 8 и 10Ã — 10.Также доступны варианты шасси 10Ã — 8, 12Ã — 12 и 12Ã — 8. Компания Tatra знала об исключительных качествах своего шасси Т-815, но для того, чтобы войти в число ведущих производителей армейской техники, было решено разработать новую машину, которую можно было бы перевозить на наиболее распространенном транспортном самолете НАТО C-130 Hercules. Tatra взяла двигатели и трансмиссии модели 815-6, шасси Т-815 было модифицировано и разработана совершенно новая кабина, она ниже, прочнее и легко бронируется.
Tatra 815-7 Тяжелый грузовик
Стандартизированный ассортимент специальных транспортных средств, отвечающих всем требованиям специальных вооруженных сил, таких как возможность транспортировки на стандартном самолете НАТО C-130 Hercules, возможность дополнительной брони в соответствии с STANAG, использование комплекта защиты от избыточного давления NBC, возможность монтажа лафета и др. Шасси основано на конструкции автомобиля TATRA. Все оси подвешены на резиновых пневмобаллонах, размещенных под рамой. Для задних мостов также может использоваться комбинированная система подвески King Frame.
Tatra 815-7 Тяжелый грузовик
Автомобили оснащены низкой кабиной. Доступны двигатели TATRA, это двигатели с прямым воздушным охлаждением или другие зарубежные производители. В этом случае они имеют жидкостное охлаждение. Что касается трансмиссий, то они могут быть механическими (TATRA) или автоматическими (Allison или Twin Disc).По запросу трансмиссия TATRA может быть оснащена электронной системой переключения передач TATRA-Norgren. В модельный ряд T 815-7 входят версии моделей от 4 × 4, 6 × 6, 8 × 8 до 10 × 10 с полным приводом. Эти машины в первую очередь предназначены для военного сегмента; однако благодаря своей малой высоте и компактности они также широко используются в гражданском секторе — мобильные краны, пожарные машины с лестницами и аварийно-спасательные машины.
Tatra 815-7 Тяжелый грузовик
Tatra 815-7 служит в армии Чехии и ВС Словакии.На шасси Tatra 815-7 было построено несколько бронетранспортеров, таких как чешский VEGA 4 × 4, египетский Fahd 300, французский Nexter Titus, израильский БТР Wildcat, иорданский Al-Wahsh, нигерийский Ara и Легион Объединенных Арабских Эмиратов. Tatra 815-7 также используется в гражданском секторе, как автокраны и пожарные машины.

Результат функции, описывающей расход Tatra T815 S3, …

Context 1

… Tatra 815 S3 со средней транспортной емкостью 8-10 м 3, имеет расход топлива при любом весе груза в интервале нагрузки, показанном на рисунке 2.Эта зависимость дается уравнением (7). …

Context 2

… однако, это определяется, прежде всего, весом груза, а не его размером (учитывая сопротивление воздуха, нет смысла включать). График расхода дизельного топлива Tatra 815 s показан на Рисунке 2. Соответствующие выбросы CO2, содержащиеся в 8 м 3 бурого угля, составляют 19,108 . ..

Контекст 3

… Tatra 815 S3 со средним транспортным средством Емкость 8-10 м 3, имеет расход топлива при любой массе груза в интервале загрузки, показанном на рисунке 2.Эта зависимость дается уравнением (7). …

Context 4

… однако, прежде всего, определяется весом груза, а не его размером (учитывая сопротивление воздуха, нет смысла включать). График расхода дизельного топлива Tatra 815 показан на рисунке 2. Путем подстановки в уравнение (7) был получен расход на транспортировку рассматриваемого материала. …

Контекст 5

… первый столбец показывает вес полностью загруженного транспортного средства с определенным твердым топливом; во втором столбце показаны выбросы CO2 от выбранного твердого топлива; а третий столбец суммирует расход топлива на 100 км правильного топлива, выбранного транспортным средством.Расход топлива Tatra T815 Рисунок 2. Результат работы функции, описывающей расход Tatra T815 S3 в зависимости от веса груза.

Контекст 6

… указывает на тот факт, что комбинированный процесс сжигания древесины и ее транспортировки склонен к быстрому увеличению общих выбросов CO 2 на больших расстояниях. Поскольку в модели не учитываются выбросы CO 2, связанные с лесозаготовками, результаты для древесины будут еще более неблагоприятными, чем те, которые показаны на Рисунке 2….

Контекст 7

… прямая линия не используется на рассмотренных в ней скоростях, такие влияния не очень значительны; поэтому линейная функция y = 32,5 + (x / 350,8196721) была построена, как показано на рисунке 2. Можно сказать, что анализ продемонстрировал чувствительность процесса поставки древесины к транспортировке, когда процесс рассматривается с точки зрения CO. 2 выброса. …

Масло для Tatra 815 T 815-2 260S25 ТЕРР №1 3Б-928-10 (1996 г. и далее).Какое масло лучшее? Консультации по профессиональной смазке

Масло для Tatra 815 T 815-2 260S25 TERRNo. 1 3B-928-10 (1996 и позже). Какое масло лучшее? Консультации по смазке — Kroon-Oil Какое масло следует использовать для вашего Tatra 815 T 815-2 260S25 TERRNo.1 3B-928-10 (1996 и затем)? Полный совет по всем компонентам, таким как двигатель, коробка передач (трансмиссия), тормозная система, система гидроусилителя руля и система охлаждения.
  • Двигатель 3Б-928-10

    Емкость: 30-35 литров

  • Дифференциал задний

    Емкость: 9 литров

  • Гидравлическая система сцепления

    Емкость: 0,3 литра

  • Опрокидывающая передача (6×6)

    Объем: 46 литров

  • Опрокидывающая передача (8×8)

    Объем: 120 литров

  • Раздаточная коробка

    Емкость: 10,5 литров

  • Коробка передач ручная 10Ц130 10/2

    Емкость: 11 литров

  • Коробка передач ручная 10ТС160 10/2

    Емкость: 11 литров

  • Коробка передач механическая 12ТС130 10/2

    Емкость: 11 литров

  • Коробка передач механическая 12ТС160 10/2

    Емкость: 11 литров

  • Гидравлическая система наклона кабины с гидравлической системой наклона запасного колеса HA 25

    Емкость: 1 литр

  • Гидравлическая система наклона кабины с гидравлической системой наклона запасного колеса Power-Packer

    Емкость: 1 литр

  • Усилитель руля

    Емкость: 4,5 литра

  • Точки смазки / ниппели

  • Точки смазки / масленки выжимной подшипник сцепления

Tatra 815 — характеристики, цена, фото, видео, обзор

Кто из нас не слышал о семействе автомобилей Tatra? В 1923 году чешский завод впервые представил грузовик — и с тех пор дизайнеры компании упорно трудятся. Создавались новые автомобили, улучшались характеристики существующих. Более 25 лет назад на свет появилась модель Т 815, пришедшая на смену популярному тогда автомобилю Т148.

Самосвал определенно был хорош, но останавливаться на достигнутом чехи не собирались. В 1994 году выпустили модернизированный вариант, а в 1997 году — обновленный салон. На этом улучшения не закончились. В 2000 году чешский автопроизводитель выпустил Tatra 815 с новой приборной панелью и подкачанным устройством для крепления кабины.Последний фейслифтинг был произведен в 2010 году. Весь модельный ряд — Tatra.

Внешний вид

Tatra 815 может перевозить грузы огромных размеров и веса. При этом габариты автомобиля остаются весьма скромными. Расстояние от земли до кабины 1970 мм, грузовая платформа шириной 240 см и длиной 431 см. Что касается высоты грузового отсека, то она варьируется в очень широком диапазоне. Стандартная Tatra 815 способна перевозить почти 17 тонн груза. Полная масса автомобиля — 28500 кг. Вес загруженного автопоезда может составлять 44 тонны.

Кабина

С учетом того, что модель выполнена «в теплой» комплектации, самосвал имеет дополнительный отопитель, обогрев двигателя, подогреватель масла. Складная кабина укороченная, рассчитана на двух человек. Некоторые модели отличаются наличием кондиционера. Пневматическое сиденье водителя легко и быстро адаптируется к росту любого человека. Благодаря тому, что все органы управления находятся в доступной зоне, далеко тянуться не нужно.Уровень шума и вибрации в салоне минимальный, водитель испытывает минимальную усталость во время движения.

Технические характеристики

Основным двигателем, используемым в моделях Tatra, является V8. Он оборудован системой быстрого впрыска топлива. Также есть турбонагнетатель и воздухоохладитель. Выходная мощность до 440 л.с. Конечно, здесь только начинается техническая начинка чешских самосвалов. Помимо «восьмерки», будут доступны вариации двигателей с водяным охлаждением от Cummins и Deutz мощностью 350 — 590 л. с.Татра топлива кушает сравнительно мало, всего 12,7 л на 100 км.

Комплектации и цены

Всего известно более 10 различных конфигураций Tatra 815, различающихся как внешне, так и по набору технических характеристик. Мы не будем перечислять их все — вам нужно написать книгу об этой машине. Но благодаря выдающимся динамическим характеристикам популярность чешского самосвала не ослабевает уже более 20 лет. Вот почему его цены так сильно колеблются от смешных 7840,00 долларов до солидных 7840,00 долларов.

Подводим итоги

Вы только что убедились, какими значительными характеристиками обладает Tatra 815. Это делает использование Tatra 815 не только рентабельным, но и удобным. Если соблюдать рекомендованные производителем правила эксплуатации и своевременно проводить плановое обслуживание всех узлов, автомобиль прослужит своему владельцу долгие десятилетия.

Советуем прочитать статью: Tatra: история чешского автопрома

Tatra 815 фото

Видеообзор

Tatra 815: Prohlédněte si terénní legendu ve všech verzích!

Kopřivnická automotive má ve své history řadu výjimečných automotive.Mezi ty nejdůležitější rozhodně patří zástupci modelové řady T 815.

Tatra představuje jednu z nejslavnějších průmyslových značek v České republice. První automobil s tímto názvem, odvozeným od slovenských hor Vysokých Tater, vyjel z bran automobilky 29. března 1919.

Kořeny kopřivnické automobilky эль sahají až делать Рок 1850, KDY себе Игнак Састал ZA pomoci dvou tovaryšů pustil сделать výroby kočárů Дикого kvalitním výrobkům я svým obchodnickým schopnostem dokázal г Malé živnosti vybudovat Jeden г významných evropských podniků, jehož tradici спос Рок 2013 udržuje společnost Tatra Trucks ve vlastnictví českých akcionářů.

První nákladní automotivebil byl v Kopřivnici postaven v roce 1898 a představoval zajímavou konstrukci, která vycházela ze zkušeností získaných při vývoji a stavbě koč. Na tento nákladní vůz s dvojicí spřažených motorů značky Benz navázal v roce 1900 parním pohonem vybavený 12místný omnibus.

Další užitkový model byl vyroben teprve v roce 1907 a skutečná sériová produkce nákladních автомобилестроение se rozběhla až v roce 1914 s модельное TL 2 a TL 4. Проезд на этом возведении navázala практические непрочные линии.

První velkou legendou mezi nákladními vozidly značky Tatra se stal model 111, jehož výroba se rozběhla v roce 1942 a byla ukončena v roce 1962. Nástupcem se stal neméně populární model 138, Tatra roce model 138, 148, jejíž prototyp měl premiéru na strojírenském veletrhu v Brně v září roku 1968.

Dodnes patří mezi fanoušky kopřivnických nákladních vozidel k nejoblíbenějším modelová řada 813 z let 1967 až 1982 a to především díky schopnostem osmikolovýchdení v terénúlížiténý.

V sedmdesátých letech byl zahájen vývoj nástupce tehdy aktuálních modelových řad 148 a 813. Nejprve v letech 1970 a 1971 prototypy s typovým označením 157, na něž přímo 8 přímo navázaly 9.

Pro zjednodušení výroby a možnosti rozšíření nabídky konfigurací podvozku byla dvojice modelových řad 148 a 813 nahrazena jedinou v podobě Tatry 815, jejíž sérizě rožežánés a trekce.

Koncepcí podvozku i pohonných jednotek navázala nová modelová řada 815 plně na své předchůdce, ale díky unifikaci dílů nabídla doposud nejširší paletu verzív vozidlap.

Vedle výjimečných možností konfigurací podvozků se modelová řada 815 může pochlubit i širokou paletou pohonných jednotek. Svou kariéru tato Tatra zahajovala se vzduchem chlazeným vznětovým desetiválcem T3-929 или объекту 15,8 л. la výkonem 235 кВт, соотв. 265 кВт с увеличенной мощностью.

Татры 815 SE STALA v osmdesátých letech hlavním prakticky jediným zástupcem СВ značky межа nákladními vozidly vedle klasických verzí с trambusovou kabinou v, krátké, Střední Nebo prodloužené čtyřdveřové verzi, umístěnou над předními Колы byla nabízena я с předsunutou kabinou umístěnou před Přední nápravou.В этом подобе была využívána především jako nosič jeřáb, bagrů a vrtných souprav.

Nejrozšířenější bylo provedení с krátkou kabinou třínápravovým podvozkem, эль к nejatraktivnějším пр terénu к nejschopnějším patřily čtyřnápravové Verze а к především яко vojenský valník се Střední kabinou Т 815 ВВНЫ 26 265 8×8.1R Nebo vojenský tahač с čtyřdveřovou kabinou Т 815 ВТ 26 265 8×8 .1R. Tato vozidla byla vybavena dvanáctiválcem T3-930 o výkonu 265 kW и druhé uvedené prodení si poradilo s přívěsem do hmotnosti 70.000 кг.

Z civilních provdení Tatry 815 v její původní podobě z osmdesátých let si pak zmínku určitě zaslouží verze T 815 TP 24 265 6×6.1R. Тото трехкратное изменение характеристик двух номеров, используемых при размещении, четырехугольной кабине, короткой корме и разрешении до 120 метров.

Meži největší extrémy против rámci První generace овсем PATRI модели T 815 TPL 28 235 6×6.1R, Coz были letištní tahač с sníženou před Přední nápravou předsunutou kabinou, který против Dobe svého vzniku я днесь přitahoval pozornost již жень svým vzhledem с kompletní karoserií podvozku .

Tento výjimečný tahač s atmosférickým dvanáctiválcem T3-930 o výkonu 235 kW se představil v roce v 1987 a byl vyroben v pěti instance. В четвертую неделю 1988 года Татра 815 ОСАГО на мощных летучих объектах, где есть запасы летучих мышей Антонов Ан-124 Руслан, когда взлетная масса была 405.000 кг.

В První polovině devadesátých пусть Татранский uvedla modernizaci Радий označenou Т 815-2, у niż былы provedeny úpravy zaměřené především на plnění emisních НОРЭЕ, související с omezením nabídky на přeplňovaný vzduchem chlazený osmiválec Т-928 v různých provedeních с výkony 230 až 325 кВт, splňující emisní normy Euro I až V.

V roce 1997 přistoupila Tatra k přejmenovaná T 815-2 na modelovou řadu TERRNo.1 nabízenou s modernizovanou kabinou s překonstruovaným skeletem především v Prodeních 4×4, 6×4, 6×6 a 6×8. Vedle vlastních vzduchem chlazených vznětových motorů se v nabídce objevují i ​​kapalinou chlazené pohonné jednotky Deutz.

Po letech se pak do nabídky vrátil model s kabinou posunutou až za pohonnou jednotku, jimž se stala Tatra 163 Jamal, vycházející přímo z řady 815, resp. ТЕРР1. Premiéra tohoto modelu se odehrála na veletrhu Autotec 1997 a v nabídce značky figuroval až do roku 2015.

K zákazníkům mířil Jamal především jako jednostranný sklápěč s konfigurací podvozku 6×6 nebo 6×4, ale vznikl i jako třínápravový tahač návěsů. V letech 1999 až 2001 пропущил све jméno a částečně и vzhled kapoty motoru úspěšnému speciálu pro okruhové závody tahačů, jenž ovšem využíval upravenou techniku ​​a kabinu značky MAN.

Další velká modernizace řady 815, resp.TERRNo.1 была проведена в период с 2010 года. Ta přinesla především aerodynamickou optimizaci kabiny se zcela přepracovanou maskou a výraznými deflektory spolu s novým předním nárazníkem a novým systémemem.

V ramci modernizace z roku 2010 pak bylo vylepšeno i odhlučnění kabina a její tepelná izolace spolu s přepracováním elektroinstalace. Ведет владелец вздучем холодным мотором Татра в провидении Евро 2 и 5 на TERRNo.1 набрано с капалиновыми хроменными моторами Cummins и Caterpillar.Стандартная конфигурация подвозки 4×4, 6×6 и 8×8.

V letošním roce má být uvedeno podstatně zmodernizovaného pokračování slavné modelové řady T 815, pod označením Tatra Terra. To kopřivnická automotive ohlásila на podzim loského roku v souvislosti s tehdejším představením nového označení jednotlivých modelový řad a unifikace podvozků.

Tatra 815 se za svou více než třicetiletou kariéru dočkala skutečně široké řady Derivátů a odvozených řad, z nichž k těm nejvýraznějším patří vedle výše zmínějším patří vedle výše zmínénénénénéhodle výše zmínénénénéhome.

První prototyp vozidla dnešní modelové řady Force byl dokončen v roce 2004 s configurací náprav 4×4 a byl vystavován na řadě významných světových veletrhů v letechovanle

Primárně byla modelová РАДА Force vyvinuta про armádní využití při jejím vývoji былы прото brány ohledy на požadavky, kladené speciálními složkami, яко jsou přeprava standardním letounem НАТО С-130 Herkules, možnost dodatečného pancéřování DLE Норем STANAG, použití přetlakové filtroventilační jednotky, možnost lafetace palných zbraní atd.

Vozidla, která charakterizuje nízká Kabina řidiče jednoduchých tvarů, си овсем našla я cestu сделать civilního sektoru jsou CASTO využívána яко ZAKLAD про MONTAZ hasičských nástaveb Дикий SVE НИЗКИЕ stavbě vysoké MIRE kompaktnosti slouží я яко nosiče jeřábů či vrtných souprav.

Motory, jimiž jsou vozidla modelové řady Force poháněna mohou být vlastní konstrukce značky Tatra s chlazením vzduchem nebo kapalinou chlazené zahraniční место происхождения. Приводы с ручным управлением в Татрах, с автоматическим управлением Allison nebo Twin Disc.Převodový agregát Tatra je možno na přání doplnit elektronickým systémem řazení převodových stupňů TATRA-Norgren.

Tatra Force стандартная конфигурация подвозки 4×4, 6×6, 8×8 и 10×10 с четырьмя направляющими, только на автомобильной машине без проблем вывоза, вырабатывает и требует 16 запросов на 16 позиций.

V roce 2016 достала возвышение обходных рядов Force modernizovanou kabinu a vybrané modely vozidel s podvozky typové řady I, tedy výhradně s pneumatickým odpružením všech náprav, kotoučové brzdy.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
