Татра 815 самосвал фото – Грузовик ТАТРА 815 С1Б — полная характеристика автомобиля. Технические параметры, Габаритные размеры. Отзывы владельцев

Тест-драйв Татра 815 - Колеса.ру


К слову, ремонтировать этот мотор проще, чем многие другие. Во-первых, нет жидкостной системы охлаждения, а во-вторых, доступ к его агрегатам настолько удобен, что даже серьёзные работы можно производить без снятия двигателя. Так, стоп! Мы же забыли о цифрах, а без них половина читателей уже заснула. Исправляемся. Дизель ТЗ-929 имеет те же соотношения диаметра цилиндра и хода поршня, как и все остальные моторы из тех, что ставили на ранние 815 Татры: 120х140 мм. Мощность составляет 283 л. с., объём двигателя – 15,8 л. Помимо такого агрегата можно было встретить ТЗ-928 V8 (12,7 л, 231 л. с.), ТЗ-930-30 V12 (19 л, 320 л. с.) и ТЗ-930-53 (19 л, 360 л. с.). В Советском Союзе души отдельных приверженцев жидкостного охлаждения не принимали чешские дизели, отчего на Татрах можно было встретить каноничный ЯМЗ. Однако вернёмся к нашему «воздушнику».

Если нет воды (или тосола), то нет и обычной системы отопления. А греться как-то было нужно, поэтому выход очевиден – независимый отопитель. Это устройство, по видимости, тоже внесло свою лепту в список причин нелюбви некоторых водителей Татр. Хотя раз в год отопитель необходимо обслуживать. Разбирать, чистить котёл, проводить диагностику. Наши люди не больно-то любят ковыряться в устройстве без необходимости, поэтому ждать, когда отопитель сдохнет, а потом материть его создателей, было доброй традицией. И зря, если всё делать как положено, то он вполне надёжен.

Запуск отопителя производится из кабины, но обратим внимание на его размещение и расположение его заслонок, которые хорошо видны при открытом капоте на «морде» кабины. Заслонки устроены таким образом, что тёплый воздух можно направить на мотор. И это очень удобная функция, которая облегчает запуск двигателя в мороз. Так как жидкости в моторе нет, греть в нём нечего, кроме самого железа. Тут-то и помогает независимая печка. Включаем её, греем дизель и запускаем его уже чуть тёплым. Весьма удобно, если, конечно, отопитель исправен. Пожалуй, хватит теории, руки уже чешутся покрутить руль.


www.kolesa.ru

Самосвалы Tatra в Советском Союзе

Самыми распространенными моделями 111-й серии в Советском Союзе были самосвалы Tatra 111 S2. Также на стройках - страны работали 5-тонные краны HSC 5, тягачи Tatra 141 и некоторые другие спецмашины.

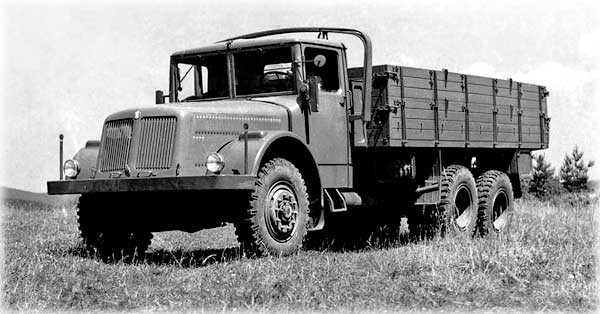

Tatra 111

С 1945 по 1962 год в СССР было поставлено 8290 копрживницких автомобилей, и если по 1956 год закупки Tatra осуществлялись небольшими партиями, в среднем по 50 штук в год, то начиная с 1957 года ежегодные объемы поставок выросли более чем до 1000 единиц.

Татра 111 Борт

Татра 111 Самосвал

В конце 1962 года начинается производство новой модели Tatra 138, сменившей на конвейере Tatrу 111.

Татра 138 S1

138-я являла собой шаг вперед, хотя концептуально и осталась неизменной. Грузоподъемность машины увеличилась до 12 т, мощность 8-цилиндрового двигателя выросла до 180 л.с. Tatra 138 получила четырехместную комфортабельную кабину обтекаемой формы. Новинка имела два варианта самосвальных кузовов - с задней (Tatra 138 S1) и с трехсторонней разгрузкой (Tatra 138 S3).

Татра 138 S3

Расширялась и совершенствовалась гамма строительных машин на шасси Tatra 138, причем оборудование устанавливалось не только Чехословацкими производителями, но и зарубежными.

Экскаватор D 031 на шасси Татра 138

 В городе Тисовец, на заводе, входившем в состав объединения «Podpolianske strojarne», в 1969 году взамен экскаватора D 031 осваивается производство усовершенствованной модели D 032.



Экскаватор D 032 на шасси Татра 138

В 60-х годах Витковицкий металлургический комбинат им. Климента Готвальда изготовляет автобетоносмеситель VD 5.

Промышленностью также выпускаются цементовозы, буровые установки и другая техника. Заметим, что в семействе Tatra 138 не предусматривались тягачи для тяжелых прицепов, поэтому вплоть до 1970 года параллельно с Tatra 138 выпускался тягач предыдущего поколения Tatra 141. Год за годом росло производство 138-й модели, достигнув в 1971 году максимума - 7243 штуки.



Татра 141 тягач

 С 1969 года начинается освоение выпуска модернизированной версии Tatra 148, характеризующейся повышенной грузоподъемностью (16 т) и мощностью двигателя (212 л.с.). Самосвалы Tatra 148 S1 и Tatra 148 S3 получили кузова увеличенного объема. На шасси Tatra 148 устанавливались всевозможные строительные механизмы, позволявшие использовать машину на различных работах. Значительной вехой в краностроении стало освоение в 1971 году предприятием «CKD Prahа» крана AD 160 грузоподъемностью 16 т, оснащенного телескопической стрелой.

Татра 148 S1

Татра 148 S3

Спустя шесть лет появляется 20-тонная модель AD 20.



Татра 148 AD 20

Тисовецкий завод в 1976 году выпускает опытную партию экскаваторов-планировщиков с телескопической стрелой UDS 110, а позднее осваивает модель UDS 113.



Татра 148 UDS 110

 Самосвалы Tatra T815 выпускались с 1982 года.







Tatra T815   Эти прекрасные грузовики  очень популярные были на территории субъектов СССР в добывающей промышленности. Самосвалы T815 были просто незаменимы  на всевозможных стройках, в карьерах  и других объектах советского хозяйства.

Читать похожую статью о Чежском производстве мотоциклов:

ussrvopros.ru

Современные военные автомобили Tatra

Солдаты из Копршивнице

Сергей Егоров
Фото Tatra, SVOS, Vývoj Martin, бюро информации для прессы правительства Индии, Министерства информации и телерадиовещания Индии

Сегодня Tatra Trucks a.s. осталась единственным изготовителем грузовиков в Чехии («ГП» № 5, 2014 г.). Несмотря на скромный объём производства, составивший в прошлом году 763 автомобиля, фирма продолжает оставаться одним из признанных разработчиков колёсных военных транспортных средств и предлагает четыре семейства армейских грузовиков, удовлетворяющих потребности самого взыскательного заказчика.

Исторический экскурс

Историю фирмы Tatra можно считать по-своему уникальной: находясь на одном месте, она четырежды меняла свою государственную принадлежность и теперь является старейшим автопроизводителем Центральной Европы.

В состав Чехословакии, образованной в ноябре 1918 г. после распада Австро-Венгерской империи, вошли исторические регионы Богемия и Моравия. На территории вновь образованной республики оказалась и фирма Nesselsdorfer Wagenbau из моравского городка Нессельсдорф, занимавшаяся выпуском автомобилей и железнодорожных вагонов.

Автомобильное производство зародилось на фирме ещё в 1897 г., а с 1916 г. она строила грузовики моделей TL-2 и TL-4 для армии Австро-Венгрии. В 1918 г. в ходе «славянизации» германских названий населённых пунктов городок получил имя Копршивнице, а фирма – Kopřivnicka’ vozovka. В следующем году автомобили предприятия стали носить марку Tatra, в честь горной системы Татры, а в 1924 г. так стали называть и саму фирму.

В 1923 г. в серию пошла легковая малолитражка Tatra 11 с двигателем воздушного охлаждения и оригинальной ходовой частью, разработанной главным конструктором фирмы Гансом Ледвинкой (1878–1967 гг.). Основой автомобиля была хребтовая рама в виде полой трубы, внутри которой проходил карданный вал. Задние колёса крепились к отходившим от трубы качающимся полуосям на поперечной рессоре. Такая конструкция облегчала вес машины и улучшала плавность хода, что было актуально при широком распространении в те годы грунтовых и мощёных дорог.

Следующим шагом стало внедрение изобретения Ледвинки на грузовых автомобилях. Особенно оно пришлось кстати на машинах с полным приводом, так как независимая подвеска с большим ходом колёс улучшала проходимость на бездорожье и снижала тряску при езде, а трубчатая рама обеспечивала высокую стойкость к кручению и изгибу, возникающим при преодолении пересечённой местности. Все карданные передачи проходили внутри трубы и полуосей, что, с одной стороны, усложняло конструкцию, но с другой – защищало элементы трансмиссии от механических повреждений, повышая живучесть ходовой части. Первоначально кузова грузовиков крепились к трубчатой раме при помощи стоек, но в 1930-х годах кузова с ходовой частью стали соединять вспомогательными рамами различной конструкции.

В 1935 г. после объединения фирмы Tatra с пражской вагоностроительной фирмой Ringhoffer образовалось общество Ringhoffer-Tatra.

В октябре 1938 г. окрестности Копршивнице в результате Мюнхенского сговора были аннексированы нацистской Германией и оказались в составе Третьего рейха, а завод Ringhoffer-Tatra стал строить автомобили уже для новой власти. К периоду оккупации относится создание известного грузовика Tatra 111 («Tatra-111 – грузовик с постамента» и Яркий след «Сто одиннадцатых») с формулой 6х6. Дизельный двигатель воздушного охлаждения типа V12 мощностью 210 л.с. позволял эффективно эксплуатировать машину как в жару, так и в мороз. Сборку Tatra 111 грузоподъёмностью 6,5 т начали в 1943 г., а в следующем году грузоподъёмность повысили до 8 т. Масштабы выпуска таких сложных для военного времени автомобилей были невелики и до конца войны Вермахт получил их в количестве 906 штук.

После освобождения Чехословакии фирма Ringhoffer-Tatra была преобразована в национальное предприятие Tatra, а Ганс Ледвинка за коллаборационизм шесть лет провёл в тюрьме. Грузовики Tatra 111 стали главной продукцией завода, и в различных модификациях их выпускали вплоть до 1962 г. с репутацией прочных и надёжных машин.

Переход Чехословакии в социалистический лагерь в 1948 г. с последующим участием в СЭВ и Варшавском договоре стал стимулом для дальнейшего развития местной автомобильной и оборонной промышленности. В течение первого послевоенного десятилетия на предприятии Tatra помимо выпуска грузовиков двойного назначения Tatra 111, 128 (4x4) и 805 (4x4) были созданы специальные военные транспортные средства: командирские вездеходы Tatra 802, 803, 804, заднемоторная амфибия Tatra 801, гусеничный плавающий транспортёр Tatra 807, полугусеничные тягачи Tatra V926, V985 и 809. По разным причинам серийно их не выпускали. Кроме автомобилей предприятие строило для армии Чехословакии полугусеничные бронетранспортёры ОТ-810, представлявшие собой доработанный немецкий бронетранспортёр Sd. Kfz. 251.

В 1967 г. параллельно со сборкой машин модели 138 был начат выпуск бескапотных грузовиков Tatra 813. Они сохранили фирменную конструкцию с трубчатой рамой и качающимися полуосями, но были спроектированы по модульному принципу. Это позволяло создавать автомобили различного назначения с высоким уровнем унификации: от двухосных магистральных седельных тягачей до крановых шасси и балластных тягачей с колёсной формулой 8х8. Помимо стандартной кабины машины могли комплектовать и четырёхдверной кабиной повышенной вместимости.

Наиболее известными представителями этого семейства стали четырёхосные армейские грузовики, получившие обозначение Tatra 813 8x8 и прозвище Kolos. Они имели грузоподъёмность 8,2 т, могли буксировать прицепы массой до 100 т, их оснащали 250-сильным дизелем типа V12 с воздушным охлаждением. Машины с бортовой платформой и четырёхдверной кабиной применялись в качестве тягачей артиллерийских орудий и прицепов-тяжеловозов, а грузовики с короткой кабиной служили для перевозки понтонного парка PMS (чехословацкий аналог советского парка ПМП), а также как шасси для мостоукладчика ST-50 и реактивной системы залпового огня RM voz. 70 (этот вариант советского «Града» был с бронированной кабиной). Тягачи и реактивные установки имелись и в армии ГДР.

В 1983 г. на смену грузовикам серий 148 и 813 пришли бескапотные машины семейства 815 с более широким ассортиментом моделей, включая крановые шасси типа 10х8 с пониженным расположением кабины. Для армии Чехословакии выпускали военные грузовики Tatra 815 VVN 20 235 6x6.1R и 815 VVN 26 265 8x8.1R, тягач с четырёхдверной кабиной модели 815 VT 26 265 8x8.1R, а также шасси для реактивной системы залпового огня RM voz. 70/85, мостоукладчика АМ 50В и других надстроек. С 1987 г. лицензионную сборку армейских грузовиков Tatra 815 с формулой 6х6 и 8х8 вела в Индии фирма Bharat Earth Movers Limited (BEML).

«Бархатная революция» 1989 г. и раздел Чехословакии 1 января 1993 г. серьёзно сказались на деятельности «Татры». В 1990 г. отделился и стал самостоятельным филиал в словацком г. Бановце-над-Бебравоу, служивший второй площадкой для сборки грузовиков, а в 1992 г. завод в Копршивнице после приватизации превратился в акционерное общество Tatra, a.s. После 1990 г. экспорт автомобилей Tatra в нашу страну значительно сократился и выживать в условиях рыночной экономики предприятию пришлось за счёт расширения линейки модернизированного семейства Tatra 815-2, выпуск которого начали в 1989 г.

В ноябре 2001 г. 92% акций Tatra, a.s. были проданы американской фирме SDC International. В январе следующего года для сборки и продажи грузовиков Tatra в США была образована фирма American Truck Company, сокращенно ATC. Юридически машины под маркой ATC считались местной продукцией, что позволяло выставлять их на конкурсы по закупке военных автомобилей для американских вооружённых сил. Фирма базировалось в штате Северная Каролина на заводе известного изготовителя строительной и землеройной техники Terex Corp., которой принадлежали две трети активов этого совместного предприятия.

Позднее ATC переехала в г. Форт-Уэйн (штат Индиана). В 2003 г. Tatra уже сама стала отделением Terex, но три года спустя перешла в собственность консорциума фирм и инвесторов из США, Великобритании и Чехии. В марте 2013 г. из-за долгов Tatra, a.s. была продана на аукционе фирме Truck Development и сменила название на Tatra Trucks a.s. Теперь она находится в руках чешских предпринимателей и вновь может считаться национальным достоянием.

Tatra 815-7

Разработка специализированных тяжёлых армейских грузовиков серии 815-7 была завершена в 2004 г., и первоначально они носили обозначение Tatra 817. В машине сочетаются ходовая часть автомобилей Tatra 815-2 Armax, появившихся в 1999  г. (в 2012 г. их сборка прекращена), и специально разработанная утилитарная кабина с пониженной высотой.

Модульный принцип, сохранённый при проектировании этих машин, позволил сформировать линейку с колёсной формулой от 4х4 до 10х10. Несущая труба автомобилей соединена с лонжеронной рамой, предназначенной для монтажа кузовов и надстроек. Вместе они образуют объёмную конструкцию с очень высокой жёсткостью на кручение и изгиб. Машины имеют переднюю и заднюю подвеску на пневмобаллонах с телескопическими амортизаторами, благодаря чему они избавились от «косолапости», свойственной грузовикам Tatra предыдущих серий. Дорожный просвет в зависимости от размера шин составляет 380–410 мм и может временно увеличиваться или уменьшаться при помощи подвески. «Проседание» автомобиля применяется при перевозке транспортными самолётами. Привод передней оси (или осей) – отключаемый. Ходовая часть имеет колёсные редукторы и механизмы блокировки осевых и межосевого дифференциалов. Все автомобили оснащены централизованной системой регулирования давления воздуха в шинах, а ряд моделей – лебёдкой.

Конфигурация кабины позволяет перевозить автомобиль в транспортном самолёте С-130 Hercules, а также облегчает установку бронирования, которое может быть выполнено по уровню 2b стандарта STANAG 4569 (выдерживает попадание бронебойно-зажигательной пули от патрона 7,62-мм с дистанции 30 м и подрыв под днищем противотанковой фугасной мины с 6 кг взрывчатого вещества).

Для снижения силуэта силовой агрегат в сравнении с машинами Armax сдвинут назад. Кабина имеет два основных и одно дополнительное сиденье и в настоящее время устанавливается только в варианте с увеличенной длиной. В целях защиты от воздействия оружия массового поражения она может оснащаться оборудованием для создания внутри неё избыточного давления.

Основными силовыми агрегатами для этой линейки являются различные модификации дизеля с воздушным охлаждением Tatra T3C-928 типа V8. Двигатели имеют рабочий объём 12,7 л, мощность 326, 367 или 408 л.с., оснащены турбонаддувом с интеркулером (промежуточным охладителем наддувочного воздуха) и соответствуют экологическому стандарту Euro 3. Большинство моделей имеют механические 14-ступенчатые коробки передач Tatra, но машины типа 8х8 комплектуют и автоматическими коробками Allison. По заказу автомобили с коробками Tatra могут комплектоваться электронной системой переключения передач Tatra-Norgren.

Первым в серии стал двухосный 7-тонный бортовой грузовик Tatra 817-7B0R42 14 202 4x4.1, экспонировавшийся на нескольких международных выставках вооружений в 2004–2005 гг. В 2005 г. индекс машин сменили с 817 на 815-7, а в 2007 г. объявили о начале серийного производства. Однако ещё в 2004 г. автомобиль модели 817-7MPR89 с колёсной формулой 8х8 участвовал в конкурсе на поставку грузовиков для армии ЮАР, а в 2005 г. пятиосный вариант 815-7E0R89 с гидравлическим погрузочно-разгрузочным устройством типа «мультилифт» испытывали от имени фирмы American Truck Company в рамках программы LVSR (Logistic Vehicles System Replacement) для возможного принятия на снабжение Корпуса морской пехоты США.

В октябре 2009 г. фирма Tatra заключила соглашение с американской фирмой Navistar Defense (военное отделение автомобилестроительной корпорации Navistar) о совместной разработке военных грузовиков и продажи их на международном рынке. Автомобили американо-чешского альянса представляли собой машины Tatra 815-7, оснащённые 6-цилиндровыми дизельными двигателями Navistar MaxxForce D 12.4 мощностью 450 л.с. и 6-ступенчатыми автоматическими коробками передач фирмы Allison. В 2010 г. контейнеровоз Navistar/ Tatra ATX6 с колёсной формулой 6х6 и бортовой грузовик с гидравлическим краном Navistar/ Tatra ATX8 типа 8х8 были продемонстрированы на выставке Eurosatory 2010 в Париже. Этими машинами пытались заинтересовать военные ведомства Канады и ЮАР, однако заказы на них не последовали.

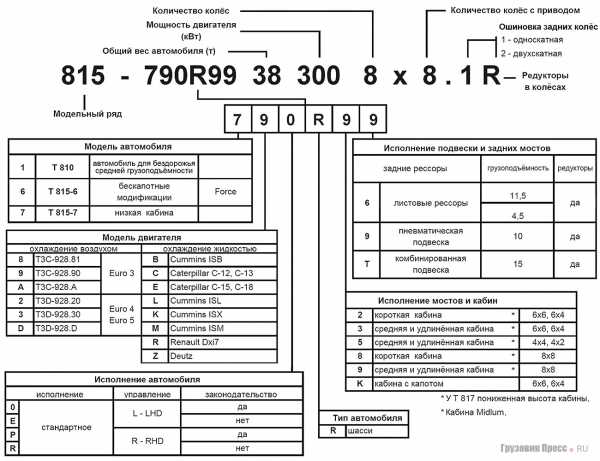

В настоящее время заводская производственная программа включает следующие модели серии 815-7:

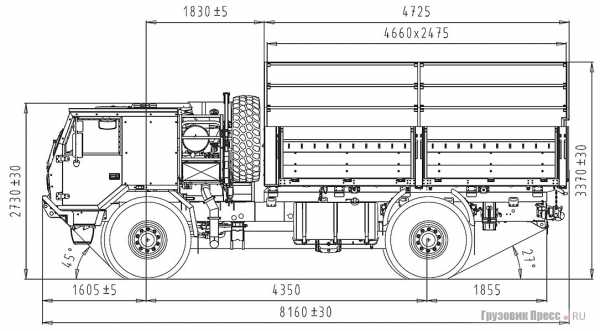

– 815-7L0R59 19 257 4х4.1R – бортовой грузовик типа 4х4 грузоподъёмностью 8500 кг. Полная масса автомобиля – 19 000 кг. Двигатель – дизель Cummins ISLe 350 мощностью 350 л.с.;

– 815-780R59 19 270 4х4.1R – бортовой грузовик типа 4х4 грузоподъёмностью 8500 кг. Полная масса автомобиля – 19 000 кг. Двигатель – дизель Tatra T3C-928-81 мощностью 367 л.с. Предлагается и в вариантах контейнеровоза и топливозаправщика;

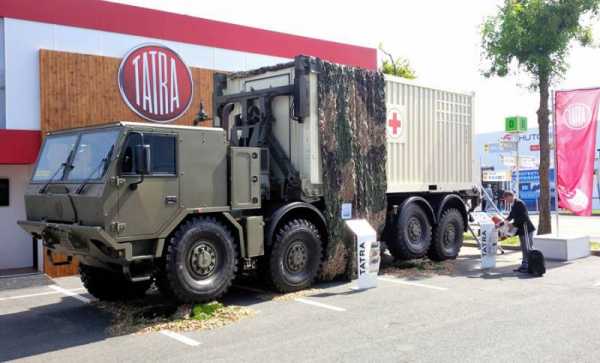

– 815-790R39 29 300 6х6.1R – контейнеровоз типа 6х6 грузоподъёмностью 15 900 кг. Полная масса автомобиля – 29 000 кг. Двигатель – дизель Tatra T3C-928-90 мощностью 408 л.с.;

– 815-7M0R39 29 306 6х6.1R – контейнеровоз типа 6х6 грузоподъёмностью 17 000 кг. Полная масса автомобиля – 29 000 кг. Двигатель – дизель Cummins ISMe 420 30 мощностью 416 л.с.;

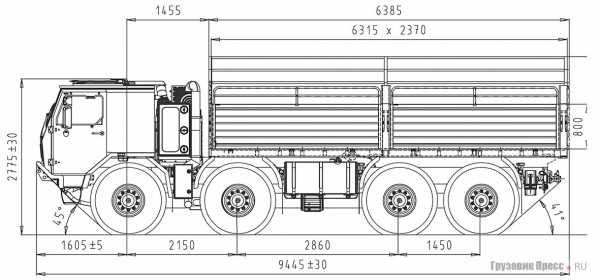

– 815-790R99 38 300 8х8.1R 8х8 – шасси типа 8х8 грузоподъёмностью 24 700 кг. Полная масса – 38 000 кг. Двигатель – дизель Tatra T3C-928-90 мощностью 408 л.с. Предлагается в вариантах бортового грузовика грузоподъёмностью 21 100 кг, контейнеровоза, топливозаправщика объёмом 18 000 л, может оснащаться устройством «мультилифт»;

– 815-7M0R99 38 306 8х8.1R – контейнеровоз типа 8х8 грузоподъёмностью 24 500 кг. Полная масса автомобиля – 38 000 кг. Двигатель – дизель Cummins ISMe 420 30 мощностью 416 л.с. Коробка передач – автоматическая, фирмы Allison.

Завершает линейку Tatra 815-7Z0R9T 44 440 8х8.1R – шасси типа 8х8 для эвакуационной машины KWZT-1 Mamut польской фирмы Pojazdy Specjalistyczne Zbigniew Szczesniak. Впервые Mamut показали на выставке IDET 2011 в г. Брно. Эвакуатор имеет 12-тонный подъёмный кран с максимальным вылетом стрелы 8,4 м, две основные лебёдки с усилием по 24 т, дополнительную 2-тонную лебёдку и задний вилочный захват грузоподъёмностью 14 т. В качестве дополнительного оборудования может устанавливаться бульдозерный отвал. Снаряжённая масса в варианте с бронированной кабиной – 35 000 кг. Двигатель – дизель Deutz TCD 2015 V08 мощностью 598 л.с. Коробка передач – Allison, автоматическая.

Автомобили семейства Tatra 815-7 состоят на снабжении армий Чехии, Словакии, Индии и морской пехоты Индонезии. С 2010 г. доступны и гражданские варианты этих грузовиков, включая пожарные машины. Благодаря малой высоте кабины шасси хорошо подходит для установки пожарных лестниц и подъёмных кранов. Фирма Navistar Defense пока безрезультатно продолжает рекламировать «американизированные» Navistar/ Tatra ATX6 и ATX8.

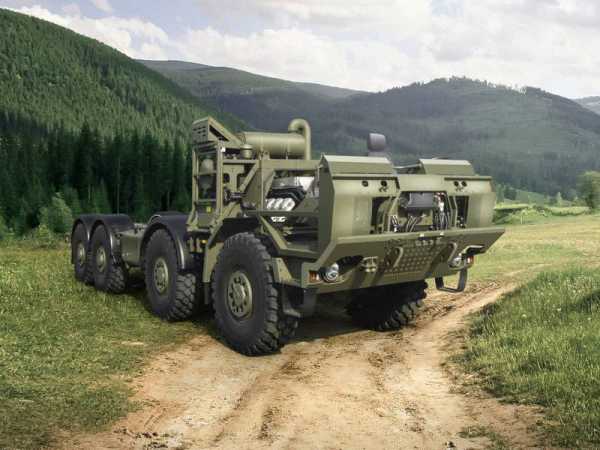

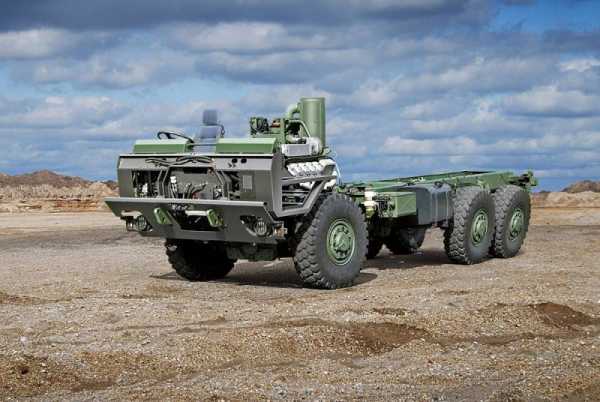

Кроме грузовиков фирма собирает шасси без кабины для монтажа бронекорпусов. Сейчас к ним относятся следующие модели:

– 815-7A0R59 19 240 4х4.1R – шасси типа 4х4 с передним постом управления грузоподъёмностью 11 060 кг. Полная масса – 19 000 кг. Двигатель – Tatra T3C-928-A0 мощностью 326 л.с. Имеется вариант 815-7APR59 19 240 4x4.1R с правым расположением руля;

– 815-790RK9 19 300 4х4.1R – шасси типа 4х4 грузоподъёмностью 10 400 кг с передним расположением двигателя. Полная масса – 19 000 кг. Двигатель – Tatra T3C-928-90 мощностью 408 л.с.;

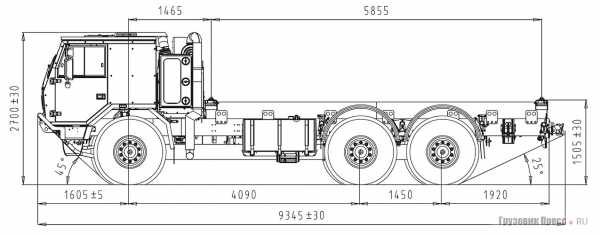

– 815-790R39 29 300 6х6.1R – шасси типа 6х6 с передним постом управления грузоподъёмностью 18 760 кг. Полная масса – 29 000 кг. Двигатель – Tatra T3C-928-90 мощностью 408 л.с. Имеется вариант 815-79PR39 29 300 6x6.1R с правым расположением руля;

– 815-790RK9 29 300 6х6.1R – шасси типа 6х6 с передним расположением двигателя грузоподъёмностью 18 800 кг. Полная масса – 29 000 кг. Двигатель – Tatra T3C-928-90 мощностью 408 л.с.;

– 815-790R99 38 300 8х8.1R – шасси типа 8х8 с передним постом управления грузоподъёмностью 25 000 кг. Полная масса – 38 000 кг. Двигатель – Tatra T3C-928-90 мощностью 408 л.с.

Первой заимствовала ходовую часть от серии 815-7 израильская фирма IMI. В 2005 г. совместно с American Truck Company она разработала в инициативном порядке на базе грузовика Tatra 815-7L0R42 типа 4x4 многоцелевую бронемашину Wildcat с тремя видами модульной накладной баллистической защиты. Машину довели до стадии серийного производства и в 2008 г. испытывали в корпусе морской пехоты США, однако на вооружение её не приняли.

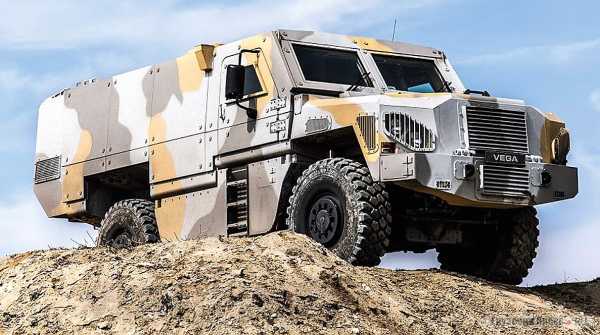

С 2009 г. бразильская фирма AVIBRAS выпускает на шасси с передним постом управления Tatra 815-7A0R59 19 240 4x4.1R бронированные командные машины AV-VCC для реактивной системы залпового огня ASTROS II MK5. На шасси типа 4х4 с передним расположением двигателя чешская фирма SVOS в 2011 г. разработала многоцелевую бронемашину VEGA и с 2013 г. продвигает её на рынке вооружений.

Шасси типа 815-790R39 29 300 6х6.1R с 2009 г. используется бразильской фирмой AVIBRAS в качестве базы для пусковой установки AV-LMU и машин обеспечения реактивной системы залпового огня ASTROS II MK5. Все они оснащаются бронекабинами.

Весьма необычную машину под названием MFD (от Modular Flexible Drive) на базе четырёхосного шасси показала на выставке Eurosatory 2010 немецкая фирма Drehtainer. Сочетая в себе большой полезный объём корпуса и бронезащиту уровня 3b по стандарту STANAG 4569, она является модулем для формирования полевых госпиталей и мобильных лагерей. Несущий корпус имеет двери как по бортам, так и сзади, что позволяет создавать комбинации из нескольких машин, установленных вплотную друг к другу. На шасси типа 8х8 словацкая фирма Vy/voj Martin в 2011 г. построила контейнеровоз с бронированной кабиной Tatrapan 8x8 СС. В настоящее время он проходит испытания в армии Словакии.

Tatra Force

Автомобили серии Force, носящие индекс 815-6, специально разработаны для эксплуатации в экстремальных условиях и предлагаются для продажи за пределами Европы. По конструкции они сочетают традиционную ходовую часть на трубчатой раме с двигателями и коробками передач иностранного производства.

О появлении грузовиков этой серии в производственной программе объявили в 1999 г., а до 2005 г. они имели обозначение Tatra 816. Предпосылкой к их появлению стало участие фирмы Tatra в конкурсе на тяжёлые грузовики для армии Объединённых Арабских Эмиратов. Четырёхосные автомобили серии 816 G3 LIWA прошли испытания летом 1995 г., а в феврале следующего года с ОАЭ был заключён контракт на постройку 1127 таких машин в 1996–1998 гг. Они имели дизель фирмы Deutz типа V8 мощностью 544 л.с. с водяным охлаждением и автоматическую коробку передач американской фирмы Twin Disc, смонтированную внутри трубчатой рамы. Особенностью автомобилей было наличие отсека за кабиной, в котором размещались системы охлаждения двигателя и трансмиссионного масла. Помимо варианта с бортовой платформой их поставляли в комплектации с цистернами для воды и топлива, с устройством «мультилифт», а также в виде эвакуатора.

В 1997 г. создали седельный тягач для перевозки танков Tatra 816-6VWN9T 43 610 8x8.1R с немецким дизелем MTU типа V12 мощностью 818 л.с. Он проходил испытания на Ближнем Востоке, но серийно не выпускался из-за отсутствия заказов. Позднее под индексом 816 появились грузовики типа 6х6 и 8х8. Всем этим машинам и присвоили название Force. Они получили кабины нового типа от гражданских автомобилей линейки TerrNo1 c двумя основными и одним дополнительным сиденьями.

В январе 2004 г. фирма American Truck Company заключила контракт с танково-автомобильным командованием армии США на поставку в качестве военной помощи силам обороны Израиля 302 трёхосных грузовиков Tatra 816-6MWV27 26 298 6x6.1R. Автомобили носили эмблемы с логотипом ATC и формально считались американскими.

После появления линейки 815-7 из серии Force исключили модели типа 6х6 и 8х8 и теперь она представлена лишь тремя многоосными шасси под монтаж систем вооружения: 815-6ZVR8T 43 400 10х10.1R; 815-6MWR8T 39 324 10х10.1R и 815-6MWR8T 45 324 12×12.1R. При их создании использовали преимущества объёмной конструкции из трубчатой и лонжеронной рам. В сочетании с независимой подвеской колёс это позволило обеспечить прочность шасси длинномерных автомобилей и исключить деформирующие нагрузки на надстройки при движении по пересечённой местности.

Машины серии Force комплектуют автоматической 6-ступенчатой коробкой передач Twin Disc с электронным управлением, встроенной в несущую трубу шасси. В её конструкцию входит блокируемый распределитель крутящего момента, что позволяет обходиться без раздаточной коробки. Все шасси имеют централизованную систему регулирования давления воздуха в шинах, механизмы блокировки осевых и межосевого дифференциалов и колёсные редукторы. Величина дорожного просвета у машин серии составляет 410 мм.

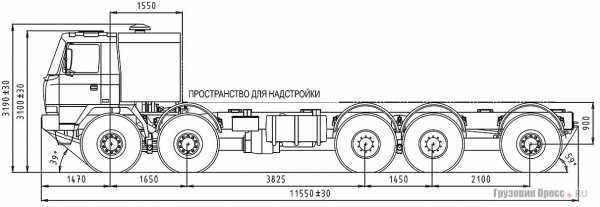

Шасси Tatra 815-6ZVR8T 43 400 10х10.1R с колёсной формулой 10х10 было впервые представлено в 2001 г., конструктивно оно близко к автомобилям серии LIWA. В августе того же года машину с пусковой установкой реактивной системы залпового огня «Смерч» продемонстрировали на авиасалоне «МАКС» в подмосковном Жуковском. На автомобиле установлен дизель Deutz BF8M 1015C типа V8, имеющий рабочий объём 15,9 л и мощность 544 л.с. За кабиной имеется дополнительный отсек, в котором смонтирован радиатор системы охлаждения двигателя и воздушный фильтр, а традиционное место радиатора перед двигателем занял интеркулер. Грузоподъёмность автомобиля – 25 100 кг, полная масса – 43 000 кг. Подвеска передних осей – на листовых рессорах и телескопических амортизаторах. Третий и четвёртый мосты имеют подвеску на пневмобаллонах и листовых рессорах, пятый – на комбинации пневмобаллонов с цилиндрическими пружинами. Две первых и последняя оси являются управляемыми. Первые четыре моста имеют постоянный привод, последний мост включается в случае необходимости. В 2007–2009 гг. на шасси этого типа российским ОАО «Мотовилихинские заводы» для армии Индии были построены 42 пусковые установки 9A52-2Т реактивной системы залпового огня «Смерч».

Шасси Tatra 815-6MWR8T 39 324 10х10.1R с колёсной формулой 10х10 включили в производственную программу в начале 2000-х. Шасси оснащено 6-цилиндровым дизельным двигателем Cummins ISM 440E объёмом 10,8 л и мощностью 440 л.с. Грузоподъёмность автомобиля – 22 000 кг, полная масса – 39 000 кг. Передние мосты оснащены листовыми рессорами, 3-й и 4-й мосты имеют комбинацию из листовых рессор и пневмобаллонов, последний мост подвешен на цилиндрических пружинах и пневмобаллонах. Привод осей – как у предшествующей модели. К началу 2004 г. на этом шасси в Индии была построена гидропневматическая стартовая установка для запуска разведывательного беспилотного летального аппарата Nishant.

Уникальное шасси модели 815-6MWR8T 45 324 12х12.1R типа 12х12 впервые показали в 2002 г. На автомобиле установлен 440-сильный дизель Cummins ISM 440E. Грузоподъёмность шасси – 33 560 кг, полная масса – 52 000 кг. Все парные мосты имеют подвеску на листовых рессорах. Два передние и две последние оси управляемые, два последних моста являются отключаемыми. В 2005 г. в Индии на базе шасси была создана самоходная пусковая установка для трёх управляемых крылатых ракет PJ-10 BrahMos российско-индийской разработки. По состоянию на 2013 г. в сухопутных войсках Индии имелось от 8 до 10 таких установок. Эти автомобили послужили также базой для пусковой установки шести тактических ракет Prahaar. Впервые её показали в январе 2012 г. на параде в Нью-Дели в честь Дня Республики.

К концу 2011 г. в Индию отправили около 100 шасси типа 10х10 и 12х12 с преобладанием 5-осных машин. Исходя из типов монтируемого вооружения, их можно рассматривать как альтернативу продукции Минского завода колёсных тягачей.

Tatra 810

Трёхосные грузовые автомобили серии 810 относятся к среднему классу и конструктивно не имеют ничего общего с остальными «Татрами», так как являются дальнейшим развитием грузовика ROSS R210.

Трёхосный полноприводный ROSS R210 был создан чешской фирмой Roudnické strojírny a slévárny a.s. в 1990-х годах для замены в армии Чехии грузовиков Praga V3S типа 6х6, выпускавшихся в 1953–1985 гг. Модель R210 имела дизельный двигатель и бескапотную кабину производства Renault, но сохранила портальные мосты конструкции Praga. В 1997–1999 гг. был построен всего 21 грузовик, 19 из которых попало в чешскую армию, а затем фирма обанкротилась. Однако из-за того, что аналогичных машин в Чехии никто не делал, а парк Praga V3S требовал замены, в 2002 г. Tatra, a.s. приобрела права на выпуск ROSS R210 и совместно с Renault Trucks создала его усовершенствованный вариант с более современными кабиной и двигателем. Новая машина получила обозначение Tatra R210M, но затем его сменили на Tatra 810-1R0R26 13 177 6x6.1R. В 2006 г. фирма Tatra заключила контракт с министерством обороны Чехии на поставку 556 таких грузовиков в течение 2007–2009 гг. Из них 26 автомобилей имели специальные кузова. Первые экземпляры чешские военные приняли в марте 2008 г.

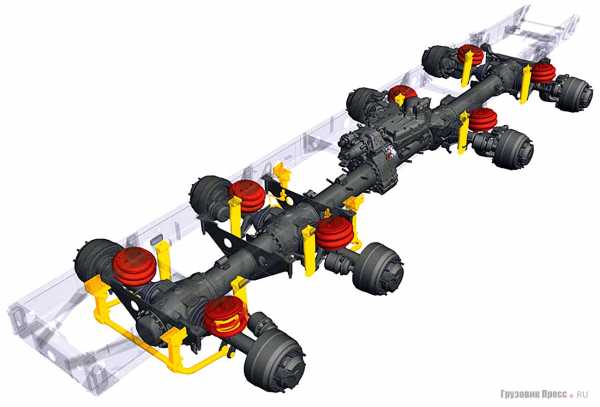

Автомобили Tatra 810 имеют шасси с обычной лонжеронной рамой и портальными неразрезными мостами Tatra Rigid с колёсными редукторами, обеспечивающими дорожный просвет в 460 мм. Подвеска переднего моста – на цилиндрических пружинах и телескопических амортизаторах, задних мостов – на листовых рессорах. Имеются механизмы блокировки осевых и меж-осевого дифференциалов. Шестиступенчатая механическая коробка передач и раздаточная коробка закупаются у фирмы ZF, а фирма Renault поставляет трёхместную кабину, оснащённую системами отопления, вентиляция и кондиционирования воздуха, а также 6-циллиндровый рядный дизель Renault DXi7 240-EC01 объёмом 7,145 л и мощностью 240 л.с., с турбонаддувом и интеркулером. Все автомобили оснащены централизованной системой регулирования давления воздуха в шинах и лебёдкой.

В семейство входят две модели: 810-1R0R26 13 177 6x6.1R и 810-1R0R36 15 177 6x6.1R. Автомобили этого типа также предлагают на гражданском рынке в качестве автомобилей аварийных служб и шасси для пожарных машин, образуя отдельную коммерческую серию Tatra 810С.

♦ Автомобили Tatra 810-1R0R26 13 177 6x6.1R имеют полную массу 13 000 кг и предлагаются в следующих вариантах:

  • бортовой грузовик для перевозки грузов и личного состава грузоподъемностью 4500 кг. Кабина имеет бронированный пол, крыша кабины оснащена люком и кольцевой турелью для пулемёта;
  • экспортный бортовой грузовик для перевозки грузов и личного состава грузоподъёмностью 5100 кг;
  • шасси с устройством «мультилифт» грузоподъёмностью 3900 кг;
  • шасси с кузовами-фургонами различного назначения;
  • бортовой грузовик грузоподъёмностью 4050 кг с гидравлическим задним бортом;
  • шасси для перевозки контейнеров весом до 5000 кг;
  • бортовой грузовик для перевозки грузов и личного состава грузоподъёмностью 3250 кг с бронированной кабиной. Бронирование выполнено по уровню 1 стандарта STANAG 4569 и защищает от обычных свинцовых пуль калибра 5,56 и 7,62 мм. Имеется люк и кольцевая турель для пулемёта. Эти машины поступили на снабжение чешского контингента в Афганистане.

♦ Автомобиль Tatra 810-1R0R36 15 177 6x6.1R существует только в виде шасси с четырёхдверной 7-местной кабиной и может быть использован как база для пожарной машины. Грузоподъёмность этой модели составляет 7630 кг, а полная масса – 15 500 кг. Информации о её поставках в какую-либо армию не имеется.

В июне 2013 г. появилось сообщение, что в Саудовской Аравии на заводе корпорации Saudi Military Industries Corporation начата сборка Tatra 810. В саудовской армии ими планируют заменить устаревшие грузовики американского производства.

Tatra Phoenix

Военизированные версии тяжёлых полноприводных коммерческих грузовиков серии 158, известных под торговым названием Phoenix, появились в производственной программе в 2012 г. В мае того же года трёхосная бортовая модель Тatra 158-8P5R33.391 6x6.2 была продемонстрирована на выставке вооружений IDEB 2012 в Братиславе.

Созданию грузовиков семейства Phoenix предшествовало соглашение между Tatra, a.s. и DAF Trucks N.V. (отделение корпорации PACCAR), заключённое в августе 2011 г. Его целью была поставка дизельных двигателей PACCAR и кабин DAF для новых моделей грузовиков Tatra, что позволило бы обеспечить их конкурентоспособность на рынках Европы, а также продажа этих автомобилей через сбытовую сеть обеих фирм. Кроме этого DAF получил контроль над 19% акций чешского предприятия. Соглашение сэкономило для «Татры» немало миллионов евро, которые были бы потрачены на самостоятельную разработку кабины и двигателей, отвечающих современным требованиям. Сборка автомобилей серии Phoenix стартовала в ноябре 2011 г.

Военизированные Tatra Phoenix имеют двухместные кабины от грузовика DAF CF 85 и 6-цилиндровые рядные дизели PACCAR MX рабочим объёмом 12,9 л и мощностью 360 или 408 л.с. Двигатели соответствуют стандарту Euro 3, в то время как у коммерческих моделей – Euro 5. Коробка передач – 16-скоростная механическая фирмы ZF. Подвеска передних колёс – на пневмобаллонах с телескопическими амортизаторами, задних – на пневмобаллонах с циллиндрическими пружинами и телескопическими амортизаторами. Имеются механизмы блокировки осевых и межосевого дифференциалов.

Грузовики позиционируются как тыловое транспортное средство и имеют двускатную ошиновку задних колёс с дорожным просветом 280 мм. В качестве опции предусмотрена установка односкатных шин увеличенного диаметра.

В настоящее время предлагаются следующие модели военизированных автомобилей серии Phoenix:

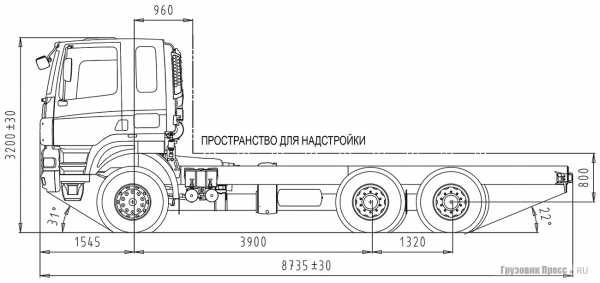

– 158-8P3R23.411 4х4.2 – шасси типа 4х4 грузоподъёмностью 10 300 кг. Полная масса автомобиля – 19 000 кг. Двигатель – PACCAR MX265 мощностью 360 л.с.;

– 158-8P5R33.391 6x6.2 – бортовой грузовик типа 6х6 грузоподъёмностью 17 500 кг. Полная масса автомобиля – 30 000 кг. Двигатель – PACCAR MX300 мощностью 408 л.с.;

– 158-8P3R33.391 6х6.2 – шасси типа 6х6 грузоподъёмностью 18 700 кг. Полная масса автомобиля – 29 000 кг. Двигатель – PACCAR MX300 мощностью 408 л.с.;

– 158-8P3R43.231 8х8.2 – шасси типа 8х8 грузоподъёмностью 27 300 кг. Полная масса автомобиля – 39 000 кг. Двигатель – PACCAR MX300 мощностью 408 л.с.

О поставках этих машин в вооружённые силы информации пока нет.

www.gruzovikpress.ru

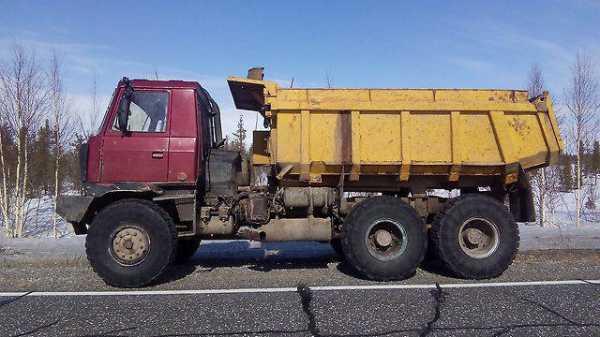

Самосвал Tatra T815: модельный ряд

Автомобильный бренд TATRA – настоящий патриарх в семействе самобеглых колясок. К сожалению, это вымирающий вид, ведь в 2012 году с конвейера в чешском городе Копршивнице сошло всего 496 грузовиков.

А начиналось все в 1850 году с производства конных фаэтонов и бричек. Отцом-основателем компании был Игнац Шустала. Брички были отличными, на них ездила половина Европы, а мастерские Schustala & Company работали даже в Киеве и Черновцах.

Ближе к веку XX компания перешла на выпуск железнодорожных вагонов, а первый в Европе автомобиль (и это исторический факт) был собран ею в 1897 году. В общем, Генри Форд может нервно курить в сторонке, как говорится. Впервые красный шильдик с надписью TATRA на радиаторной решетке автомобиля появился в 1919 году.

Самосвалы ЗИЛ тоже уже давно не являются лидерами, хотя их продолжают использовать для сельскохозяйственных целей.

Автомобили

Компания TATRA выпускала и легковые, и грузовые автомобили, а также самоходные шасси для артиллерийских систем. Сборка армейской техники, к которой предъявляются особые требования по проходимости, грузоподъемности и надежности, и предопределила окончательную специализацию завода в Копршивнице как производителя многоосных дизельных грузовиков повышенной проходимости. Они работают в строительстве, лесной и нефтедобывающей промышленности.

В настоящее время под брендом TATRA выпускается грузовик Т815, начало производства которого относится к 1983 году. Это целое семейство автомобилей на двух, трех, четырех, пяти и даже шести мостах.

Автомобили от производителя

За более чем тридцатилетнюю историю производства Т815 подвергался неоднократным модернизациям. Как внешним, улучшающим облик и эргономику рабочего места, так и кардинально-техническим – в 2000 году начался выпуск автомобилей с двигателем, имеющим жидкостную систему охлаждения, каких раньше на «Татрах» не устанавливали.

Изучите отличия гусеничных погрузчиков от колесных.

Один из лидеров в производстве погрузчиков — французская компания MANITOU.

Российские погрузчики тоже не уступают по качеству.

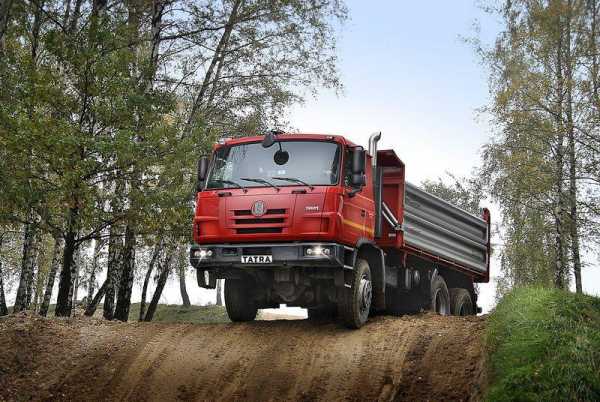

Самосвалы T815

Автомобильный завод в Копршивнице выпускает несколько моделей самосвалов TATRA T815. Их технические характеристики различаются грузоподъемностью, колесной формулой, способом выгрузки. Сравните их с характеристиками самосвалов Howo.
Но общее у них то, что все эти машины полноприводные. Их проходимость позволяет доставлять грузы по любым, даже только-только намеченным дорогам.

Все, кому доводилось работать на этих машинах, отмечают их высокую надежность и продуманную эргономику рабочего места водителя. Самосвал Газон Некст также отличается отличной эргономикой кабины водителя.

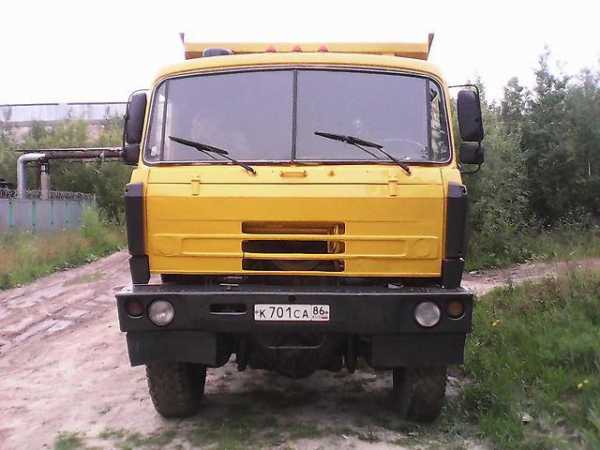

На фото «Татра» 815, самосвал модели 2A0 S01.

Модель самосвала

2A0 S01

Машина с колесной формулой 6х6. Ведущие мосты – задние. Передний включается через межосевой дифференциал. Кузов обогреваемый, объемом 10 м3, грузоподъемность 17 тонн. Кабина двухместная, откидывающаяся.

Существуют модели в «полярном» исполнении, имеющие предпусковой обогреватель. Выгрузка только назад.

290 S24

290 S24

Как и предыдущая модель, имеет три ведущих моста. Но передняя ось подключается жестко, имеется возможность блокировать дифференциал. Объем обогреваемого кузова на два куба больше, выше и грузоподъемность – 19 тонн. Подобная по грузоподъемности модель — МАЗ 20 тонн.

В конструкции задней подвески использованы стальные листы и пневматика. Трансмиссия снабжена рядом пониженных передач. Выгрузка сыпучих грузов также назад.

290 S84

290 S84

Четырехосный полноприводный самосвал. Кузов, опрокидывающийся назад, может быть двух видов:

  • необогреваемый, объемом 16 м3;
  • теплый (от выхлопных газов), объемом 14 м3.

Модель с кузовом меньшего объема считается «полярным» исполнением. Она оборудована системой предпускового обогрева двигателя и «теплым» аккумуляторным отсеком.

280 S45

280 S45

Двухосная полноприводная модель. Кузов необогреваемый, объемом 8 м3, выгружается на любую из трех сторон. Передняя ось подключается через осевой дифференциал, имеется возможность блокировки. МКПП дополнена рядом понижающих передач.

Передняя подвеска торсионная с телескопическими стойками. Задняя комбинированная – пневматика, пружины, телескопические стойки. Кабина короткая, двухместная, есть обогреватель-кондиционер (на дизельном топливе).

Автомобиль может использоваться в качестве тягача. Объем кузова 8 м3, грузоподъемность 8,5 тонны.

280 S25

280 S25

Самосвал с колесной формулой 6х6. Кузов необогреваемый, разгружается с трех сторон. Трансмиссия имеет дополнительную КПП с рядом пониженных передач. Их переключение возможно только при полной остановке машины. Объем кузова 9 м3.

Грузоподъемность 16,4 тонны. Передняя подвеска торсионная, задняя – пневматическая. Все мосты подключаются через межосевой дифференциал. Кабина двухместная, оборудована дизельным отопителем.

2A0 S01290 S24290 S84280 S45280S25
Колесная формула6х66х68х84х46х6
Грузоподъемность (т)171924,6/25,38,516,4
Объем кузова (м 3)101216/1489
Двигатель (тип, кол-во цилиндров, объем)Дизель, 8, 12,7Дизель, 8, 12,7Дизель, 8, 12,7Дизель, 8, 12,7Дизель, 8 , 12,7
Мощность л. с.326405367367367
Пониженные передачи12222
Снаряженная масса (т)1313,515,29,912,1
Длина габаритная (м)7,3757,668,586,777,66
Клиренс (см)29293223,526
ВыгрузкаНазадНазадНазадНа три стороны

Особенности конструкции

Самосвалы TATRA – весьма необычные автомобили, в конструкции которых есть уникальные элементы. В первую очередь стоит отметить, что это практически единственный бренд грузовиков, на которые устанавливают дизельные моторы с воздушным охлаждением. Это существенно упрощает их конструкцию, но предъявляет большие требования к квалификации водителя, ведь температурный режим двигателя более напряженный.

Наверняка вы уже заметили, что почти идентичные автомобили имеют разное количество осей. Это стало возможным благодаря применению хребтовой рамы, что также является особенностью бренда TATRA.

Самосвал Tatra T815

Дополнить ряд задних полуосей (на «Татрах» они выполнены качающимися, что делает подвеску полностью независимой и повышает проходимость машины) можно механическим удлинением центральной балки, на которой крепятся все силовые агрегаты и трансмиссия.

Однако то, что хорошо для конструкторов и проектировщиков, оказалось не слишком удобным при эксплуатации. Все карданные валы находятся внутри балки и доступ к ним чрезвычайно затруднен.

Еще одной особенностью этого бренда являются отапливаемые кузова, в полости которых поступают выхлопные газы. Это, конечно, не революционное решение, но встречается оно довольно редко. Подобное решение есть и у самосвалов Шакман.

На видео самосвал Tatra T815 в работе

В целом можно отметить, что «Татры», видео с участием которых можно посмотреть здесь, являются яркими представителями самостоятельного развития конструкторской мысли. И продажа завода в Копршивнице концерну MAN, которая произошла в 2013 году, пока не сильно повлияла на их своеобразие.

Эргономика восемьсот пятнадцатой

«Восемьсот пятнадцатая Татра» – это рабочая лошадка без особых изысков. Ее можно охарактеризовать, например, фразой из кино «Мировой парень»: «Ну, ты же не пижон, ты все можешь!» Хотя заявить, что обстановка в кабине «Татры» абсолютно спартанская – значило бы прегрешить против истины.

Кабина у нее откидывающаяся, поставленная над мотором. Поэтому, как у всех автомобилей с капотом в салоне, уровень шума повыше, чем, например, в автомобилях компаний Mack или Peterbilt.

При создании Т815 конструкторы смогли снизить этот показатель в три раза по сравнению с предшествующей ей Т148.

В 2003 году, в процессе очередного «фейслифтинга», небольшая корректировка облика сопровождалась изменением приборной панели (форма её осталась почти идентичной, добавили несколько кнопочек и индикаторов), также несколько увеличилась площадь лобового стекла.

Отопление кабины осталось прежним – от автономного дизельного обогревателя, что не очень хорошо, поскольку дышать приходится смесью воздуха с продуктами сгорания солярки. Но другое решение в машинах с двигателем, имеющим воздушное охлаждение, невозможно.

В заключение

Самосвалы TATRA T815 – это отличное решение для логистических и строительных компаний, которым требуется перевозка грузов в сложных условиях, практически без дорог. Удобств в кабине водителя, конечно, минимум, но для российских условий – это скорее плюс, чем минус.
Российскому же аналогу — самосвалу Камаз 6520, удалось искоренить недостатки в эргономике кабины.

Так же, как минимальная насыщенность машины электроникой. Ремонтировать ее можно на любой площадке, имеющей в своем оснащении электрические тали, сварочник, да золотые руки механика. Явным недостатком машины является ее относительная «прожорливость», что обычно для полноприводных автомобилей. Частично это компенсируется надежностью двигателя и его хорошими тяговыми характеристиками.

Вам будет полезно узнать о о том, что делать, если нужен грузовой эвакуатор

machinspec.com

«Косолапый» трудяга: юбилей «Татры» | 5koleso.ru

В этом году исполняется 70 лет с начала поставок в нашу страну машин самой известной в СССР импортной грузовой марки, знаменитой чешской «Татры». Ведь их количество значительно превышало любой другой импорт на наших дорогах. Всего их было поставлено почти 100 000 штук

текст: Алексей Стариков  /  фото: из архива Алексея Старикова  /  15.07.2015

Вот уже больше сотни лет предприятие в чешском Копрживнице производит уникальные машины, последние сорок лет — только грузовые. О них слышали даже далекие от грузоперевозок люди. На междугородней трассе вы вряд ли встретите «ТАТРУ», ее предназначение в ином. Настоящее и полное бездорожье — вот основное предназначение чешских машин.

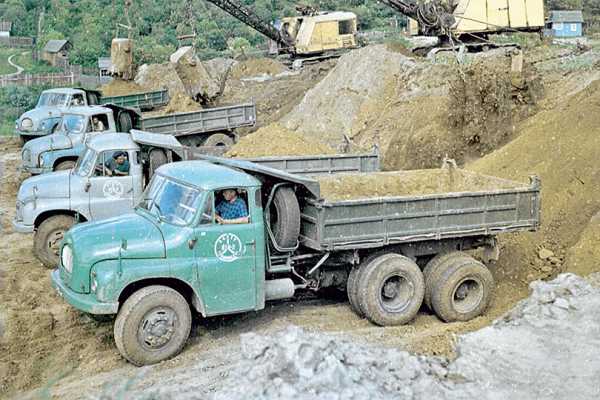

Трехосный самосвал модели Т111 на земляных работах в Горьковской области (фото Николая Добровольского)

В основе лежит собственная модульная конструкция, которая появилась еще в начале 1920-х годов, — знаменитая «татровская» хребтовая рама-труба, к которой крепятся двигатель и коробка передач. Кроме того, эта конструкция позволяет устанавливать разрезные мосты с независимой подвеской, то есть дает огромный диапазон перемещения полуосей в вертикальной плоскости и, как следствие, высокую проходимость. А сама независимая подвеска типа «качающейся полуоси» реа лизована с использованием конических шестерен главной передачи (они заменяют карданный шарнир).

Труба изготовлена из рессорной стали, у нее огромная прочность и жесткость на кручение, что облегчает надстройку и подрамник автомобиля, а также позволяет грузить машину «с запасом». Из-за такой конструкции самосвалы TATRA впрямую конкурируют в карьерах с сочлененными самосвалами. Хребтовая рама надежно защищает конструкцию автомобиля снизу. Повредить силовой агрегат, коробку передач или какой-либо другой узел, наехав на валун в карьере, практически невозможно.

Самый мощный в гамме 1954 г. балластный тягач TATRA T141

Отсюда же вытекает еще одно преимущество — любой размер колесной базы и количество мостов. Можно выбирать колесную формулу 4х4, 6х6, 8х8 и так далее. На сегодняшний день индийские военные (там действует совместное предприятие) используют даже машины формулы 12х12 в качестве носителя ЗРК.

Конечно, чудес не бывает, и за все нужно платить. Есть недостатки и в «татровской» конструкции. Во-первых, излишний собственный вес хребтовой рамы — у четырехосной машины он достигает 600 кг. Кроме того, затруднен доступ к некоторым узлам, например, шарнирам или раздаточной коробке. В-третьих, из-за конструкции полуосей в разгруженном состоянии колеса стоят под углом к поверхности (знаменитая «татровская» «косолапость» — паразитный развал колес). Это приводило к неравномерному износу покрышек, которые периодически нужно было разворачивать на 180°. Почему было? Потому что «татровцы» от этого недостатка избавились, разработав новую подвеску King Frame с пневмобаллонами. Теперь колеса всегда стоят в нормальном положении, а кроме того, новая подвеска позволила повысить нагрузку на ось до 15 т.

Знаменитые TATRA Т138 встречались не только в Сибири, но и по всему СССР (фото Николая Добровольского)

Оригинален у «ТАТРЫ» и двигатель собственной разработки модульной конструкции — воздушного охлаждения, стандартов Евро-3, -4 и -5. Кстати, силовой агрегат — единственный в мире дизель с непосредственным впрыском топлива и механическим ТНВД без электронной начинки. А поскольку 8-цилиндровый мотор имеет V-образную конструкцию с раздельными головками блока цилиндров, все это означает его надежность, простоту обслуживания и высокую ремонтопригодность.

Неудивительно, что массу продукции традиционно составляют самосвалы. До сегодняшнего дня самосвалы составляют подавляющее большинство ежегодного выпуска. Они импортируются по всему миру, от Австралии до Китая. Именно они стали широко известны еще в СССР, где их «поголовье» доходило до нескольких десятков тысяч.

Их преемник, самосвал TATRA Т148. Многие из них дожили до начала XXI века

Поставки этих машин начались еще в 1945 году. Правда, носили они штучный характер: предприятие, как и вся Европа, только начинало восстанавливаться после войны. Тем не менее несколько тогдашних серийных машин Т111 были отправлены в СССР. Это были «настоящие» «ТАТРЫ», уже со всей классической атрибутикой — капотные, с дизелем воздушного охлаждения (12 цилиндров, 210 л. с.) и хребтовой рамой. Первыми пошли длиннобазные модификации с бортовой платформой, грузоподъемностью 10 т.

Они поставлялись до 1962 года, в основном в виде бортовых машин и самосвалов, причем последние модернизировались и образовали особое семейство T141–T146. Среди них были и уникальные по тем временам 100-тонные балластные тягачи с двойной кабиной.

Т813 встречалась в СССР редко, в основном в виде 3-осных балластных тягачей с необычным расположением мостов

В 1960 году началось активное освоение западносибирских месторождений, и как раз к этому времени «ТАТРА» разработала новое семейство капотных машин — Т138. Оно получило новую, просторную 3-местную кабину, интегрированный капот, новый двигатель. Да и в целом обладало рядом передовых решений: гидроусилитель руля, отключаемый передний мост, торсионная передняя подвеска. Это семейство начало массово поставляться на сибирские стройки, положив начало высокой репутации марки.

К концу десятилетия на «ТАТРЕ» разработали новый двигатель V8 (12,6 л; 203–212 л. с.). Его установка потребовала большего подкапотного пространства, в результате чего появилась новая модель Т148, во многом унифицированная с предшественницей. Однако было произведено более 80 изменений, в частности, снижен расход топлива, понижен уровень шума в кабине, применены воздухоочистители с масляной ванной, новый генератор и др., грузоподъемность увеличилась до 16 т. Впервые появилось исполнение «Арктика», специально для условий русского Севера. К началу поставок (1972 г.) машины марки пользовались большой популярностью в СССР, а всего машин Т148 в СССР работало больше 25 000 шт.

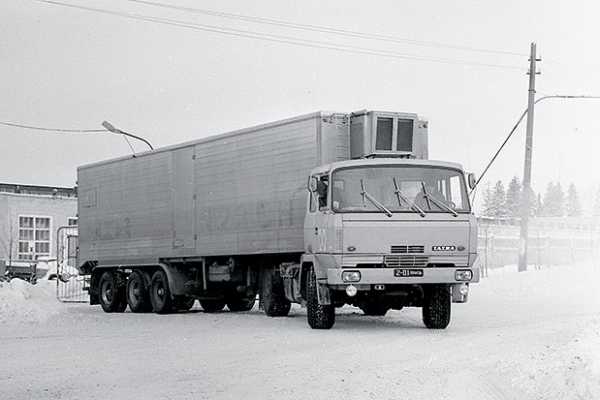

Экспериментальная TATRA Т815 во время испытаний в СССР, 1970 г. (фото из архива Максима Шелепенкова)

В 1967 году появилась серия Т813, предназначенная для армейских нужд. От предшественниц она отличалась передовой бескапотной компоновкой, позволившей увеличить полезную длину. Несмотря на двойное применение, они в Советский Союз поступали в крайне незначительных количествах, в основном в виде тяжелых балластных тягачей 6х6.

Ситуация кардинально изменилась в 1983 году, когда в серию пошла знаменитая TATRA Т815, производимая до сих пор. Она получила новую, более современную кабину и новые агрегаты: три унифицированных дизельных двигателя воздушного охлаждения (V8 — 213 л. с., V10 — 283 л. с., V12 — 320 и 360 л. с.), два варианта мостов и две коробки передач (10- или 20-ступенчатая).

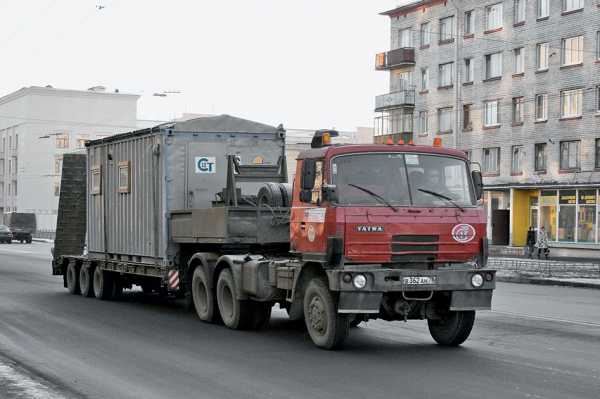

Ресурс машин кажется бесконечным. Часто после нескольких десятилетий работы из самосвалов делали тягачи, и они продолжали работать

Самой популярной стала модель 15-тонного самосвала TATRA T815S1 6х6.2 с 10-цилиндровым двигателем. Кроме самосвалов, составлявших до 90 % импорта марки, СССР закупал экскаваторы-планировщики, цементовозы и бортовые машины.

815-я пережила три модернизации, дала жизнь нескольким семействам (TERRN°1, Armax, Force) и выпускается (и продается у нас) до сих пор. Она же побила рекорд всех импортных поставок чешских машин: больше 35 000 штук всех модификаций.

Знаменитый «трудяга» — самосвал TATRA T815S1 со сдвинутым вперед передним мостом

В 1998 году в программе у чехов появился вроде бы «шаг назад» — капотник. Разработанная специально для «русских северов» машина капотной (вернее, полукапотной) компоновки специально была названа «Ямал», чтобы подчеркнуть преемственность с классическими, хорошо известными со времен СССР машинами. Помимо сужающегося для лучшей обзорности капота, машина в остальном была типичной конструкцией с увеличенной до 24 т грузоподъемностью (в «карьерной» версии, с усиленными мостами), но — «сырой», и на испытаниях показала себя не лучшим образом. И хотя чехи все замечания учли, особого распространения машина не получила до сих пор, хотя и есть в производственной программе.

Поскольку в России стали внимательнее относиться к строительству технологических дорог, даже «на северах», необходимость в таких брутальных машинах, как TATRA, продолжает снижаться, а вне России и того больше. Поэтому три года назад чехи решились на неожиданный ход — новое семейство, разработанное совместно с голландцами. В конце 2011 года появилась модель Т158 Phoenix (Феникс) с неожиданно знакомой кабиной. Это продукт глобализации, появившийся в результате покупки доли чехов голландской компанией DAF. Машина имеет традиционную «татровскую» ходовую — с хребтовой рамой и независимой подвеской любого количества приводных осей и голландские агрегаты — кабину и двигатель. В результате выигрывают обе стороны, а также потребитель. В небольших количествах «Фениксы» продаются и в России.

Новейшее семейство «Феникс» уже встречается и у нас, конечно, в роли внедорожного самосвала

5koleso.ru

Грузовой автомобиль Tatra 815: описание

История семейства Tatra-815 началась в начале семидесятых, когда было принято решение о создании унифицированной серии грузовых автомобилей, способной решать все задачи. В перспективе оно должно было заменить серии Tatra-148 и Tatra-813. В 1971 году было принято окончательное решение о финансировании этого проекта и передаче производства национальному предприятию Tatra. Две трети кредита, предоставленного Международным инвестиционным банком, были потрачены на технологическое дооборудование и капитальную перестройку заводов, так как с началом производства 815-й серии Чехословакия собиралась удвоить количество выпускаемой продукции для обеспечения грузовиками как стран — членов СЭВ, так и других рынков.

Первые Tatra-815 были собраны в 1979 году. Тогда же была предложена вся гамма грузовиков. После некоторых доработок и всесторонних испытаний новичок пошел в серию. Новые «Татры» сохранили преемственность с предыдущими машинами этой марки: четырехтактный дизельный двигатель воздушного охлаждения, жесткая хребтовая рама с кронштейнами для крепления узлов, агрегатов и кузовов, независимая подвеска всех колес с качающимися полуосями, привод на все колеса с возможностью отключения переднего моста и колесными формулами 4х4 и 6х6.

Для семейства Tatra-815 были разработаны унифицированные дизельные двигатели воздушного охлаждения: V8 (213 л.с.), V10 (283 л.с.), V12 (320 и 360 л.с.). Также предлагались два варианта мостов и две коробки передач десяти и двадцати ступенчатая. Существенным отличием от семейства Tatra-148 была бескапотная компоновка. Откидывающаяся вперёд кабина могла иметь пять различных вариантов — от вынесенной вперед (для кранового шасси) до многоместной (различного рода специальные и армейские автомобили).

Впервые конструкторы серьезно отнеслись к шумопоглощению. Уровень шума двигателя, ощущаемый снаружи, был снижен по сравнению с Tatra-148 почти на 15%, а в кабине — почти в три раза благодаря специальному капотированию двигательного отсека. Размещение всех основных органов управления, приборов соответствовало новым требованиям по безопасности и эргономике ЕЭК ООН. В автомобиле были предусмотрены места для крепления ремней безопасности, имеется независимый отопитель нового типа, трех-щеточный стеклоочиститель, сиденье с пневматическим «подрессориванием» и многое другое. Как и в случае семейств Tatra-138 и 148, в течение нескольких лет прототипы проходили всесторонние испытания. Полномасштабное серийное производство было развернуто в 1983 году.

Первыми в серию пошли самосвалы. Выпускались три модели;

— Tatra-815S326 6х6.2 — самосвал с трёхсторонней разгрузкой грузоподъёмностью 14,9 тонн. Оснащался 10-ти или 12-ти цилиндровым двигателем;

— Tatra-815S126 6х6.2 — самосвал для перевозки мелкозернистого гравия, песка, бетона и других сыпучих и полужидких грузов, грузоподъёмностью 15,2 тонны. Оснащался десяти-цилиндровым двигателем;

— Tatra-815S132 6х6.2P — самосвал с односторонней разгрузкой с кузовом увеличенной ёмкости. Оснащался двенадцати-цилиндровым двигателем и двадцати-ступенчатой коробкой передач.

Следом было освоено производство бортового автомобиля, 2-х и 3-х седельных и балластных тягачей, а также шасси с коробкой отбора мощности для монтажа специальных агрегатов.Как и в случае с автомобилями Tatra-138 и 148, основным покупателем Tatra-815 стал Советский Союз. Основную массу поставленных автомобилей составляли самосвалы, а также экскаваторы и миксеры-бетоновозы.

Естественно, каждая новая модификация проходила испытания в Советском союзе. Так, например в 1986-1987 г объединение «Спецтяжавтотранс» испытывало трёхосный балластный тягач Tatra-815TP. В целом автомобиль получил положительную оценку, хотя имелись и нарекания. В частности, была отмечена невозможность замены балластной платформы на седельно-сцепное устройство. Это существенно ограничивало сферу использования автомобиля. Другим недостатком было признано отсутствие отечественных аналогов чехословацких шин, использовавшихся на тягаче. Тем не менее, была закуплена ограниченная партия Tatra-815TP.

©. Фотографии взяты из общедоступных источников.

Оцените статью: Поделитесь с друзьями!

truck-auto.info

Компания Tatra показала две новые машины » Военное обозрение

Чешская компания Tatra широко известна своими грузовыми автомобилями. На прошедшей недавно международной выставке вооружений и военной техники Eurosatory-2014 чешское предприятие впервые представило две новые машины, предназначенные для выполнения вспомогательных функций в вооруженных силах страны-заказчика. Одна из них представляет собой контейнеровоз для перевозки различных грузов в стандартных контейнерах, другая – бронированный грузовик для работы в сложных условиях.
Первая из представленных машин – контейнеровоз T815-7. На выставке была представлена машина с медицинским модулем компании Karbox s.r.o. в форм-факторе стандартного ISO-контейнера. Эта машина представляет собой дальнейшее развитие идей, заложенных в семействе грузовиков T815. Как и множество других машин марки Tatra, контейнеровоз T815-7 имеет т.н. хребтовую раму, основой которой является трубчатая конструкция. Внутри центральной трубы расположены все необходимые агрегаты трансмиссии, а по бокам к ней крепятся полуоси колес. Такая конструкция рамы и шасси разрабатывалась для повышения проходимости машин. Для демонстрации подобных возможностей на выставке Eurosatory-2014 контейнеровоз с колесной формулой 8х8 стоял на специально подготовленной площадке. Под несколькими его колесами были сделаны возвышенности разной высоты. Шасси уверено стояло на такой сложной поверхности.

Вторая «премьера» фирмы Tatra представляет куда больший интерес. В сотрудничестве со специалистами из израильской компании Plasan Sasa чешские автостроители разработали бронированный грузовик 4х4 High Mobility Heavy Duty (HMHD), предназначенный для перевозки различных грузов в зоне боевых действий. Представленная машина имеет двухосное полноприводное шасси семейства T815. При этом отмечается, что в будущем будут созданы новые версии военного бронированного грузовика с другими шасси семейства. Таким образом, на следующих выставках могут появиться машины с колесной формулой 6х6, 8х8, 10х10 и даже 12х12. Вся эта техника может быть интересна потенциальным заказчикам.

Основываясь на идеях семейства T815, новый проект HMHD имеет ряд черт, характерных для этих грузовиков. Все агрегаты машины монтируются на хребтовой раме с центральной балкой, к которой крепятся полуоси колес. Утверждается, что такая конструкция машины позволяет достичь оптимального баланса скорости, грузоподъемности и проходимости. Кроме того, машины семейства T815 получили достаточно широкое распространение, что должно упростить эксплуатацию новейшего бронированного грузовика.



По данным производителя, максимальный вес бронированного грузовика HMHD (с полезной нагрузкой) может достигать 19 тонн. Машина оснащается восьмицилиндровым двигателем Tatra T3C-928-81 мощностью 270 КВт и трансмиссией Tatra 14 TS 210L с 16 передачами (14+2). Максимальная скорость на шоссе достигает 115 км/ч, а 420-литровый топливный бак позволяет преодолеть 1200 км без дозаправки. Показанный на выставке образец машины был оснащен бортовым кузовом. Грузоподъемность машины в такой версии – 6,3 тонны. По-видимому, в зависимости от пожеланий заказчика грузовик может оснащаться кузовами других типов.

Наиболее интересная часть нового проекта фирмы Tatra – кабина экипажа и комплекс средств защиты от стрелкового оружия и мин. Бронирование грузовика HMHD создавалось в сотрудничестве с израильскими специалистами из компании Plasan Sasa. На имеющихся фото видно, что кабина экипажа полностью закрыта броней и защищает экипаж от обстрела с любого направления. В кабине имеются три сиденья для водителя и двух пассажиров. Интересной особенностью этой кабины являются сиденья, поглощающие энергию взрыва под машиной.

Базовый вариант бронирования кабины грузовика 4х4 High Mobility Heavy Duty соответствует требованиям уровня 2 стандарта НАТО STANAG 4569. Экипаж машины и внутренние агрегаты кабины защищены от бронебойно-зажигательных пуль патрона 7,62х39 мм, а также от осколков 155-мм артиллерийского снаряда на дистанции 80 м. В соответствии со стандартом машина должна выдерживать подрыв 6 кг взрывчатого вещества под колесом. Конструкция бронированной кабины позволяет усилить ее защиту. По желанию заказчика кабина может комплектоваться более мощной броней. В таком случае обеспечивается защита уровня 3 стандарта НАТО. Это означает, что корпус способен выдержать бронебойную пулю патрона 7,62х51 мм или осколки 155-мм снаряда на дистанции 60 м. Кроме того, экипаж должен быть защищен от подрыва 8-кг взрывного устройства под колесом или под днищем.

Для обеспечения столь высокого уровня защиты конструкторы компаний Tatra и Plasan Sasa использовали многослойную конструкцию брони и систему поглощения энергии взрыва. Основным компонентом последней являются специальные сиденья экипажа. Комфорт и безопасность экипажа дополнительно обеспечиваются различными деталями и системами. К примеру, во избежание травмирования пассажиров приборная доска перед их местами оснащена длинным поручнем. Тяжелые двери кабины, несущие многослойную броню, оборудованы усилителями.

Бронированный грузовик HMHD компании Tatra впервые был показан на выставке Eurosatory-2014. По этой причине информация о заказах на эту машину пока отсутствует. Потенциальные заказчики узнали об этом грузовике лишь несколько дней назад и еще не успели даже инициировать переговорный процесс, по результатам которого может быть подписан контракт на поставку техники. Перспективы проекта станут известны позже.

По материалам сайтов:
http://tatratrucks.com/
http://militarybox.cz/
http://shushpanzer-ru.livejournal.com/

topwar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
