Данные платформы представляют собой  3-точки оборудования. Роликовые тележки (коньки перемещения) используются для прокатки и перемещения машин, оборудования, станков и других тяжелых грузов в промышленных помещениях. Преимуществом Комплектов такелажных тележек XY серии 3-точечного оборудования экипажной системы являются классический дизайн для движущихся коньков , которые были использованы в течение многих десятилетий. Передняя управляемая платформа обеспечивает такую же грузоподъемность как регулируемый по ширине задний ряд движущихся роликовых катков. В сочетании с поворотной накладкой на передней тележке и двумя контакта на задних платформах  конструкция полностью обеспечивает устойчивую и маневренную систему для перемещения тяжелый нагрузки при движущийся установки, которую можно  толкать или тянуть.

РОЛИКОВЫЕ СИСТЕМЫ ПЕРЕМЕЩЕНИЯ НЕГАБАРИТНЫХ ГРУЗОВ. СЕРИЯ XY16.

Передняя управляемая тележка в комплекте XY ( 3х-точечный вариант) с поворотной площадкой на  360 градусов установлена на сверхмощный подшипник . Это позволяет такелажную управляемую тележку катить и разворачивать под большой нагрузкой, поворотный диск платформы  обеспечивает точность поворота.

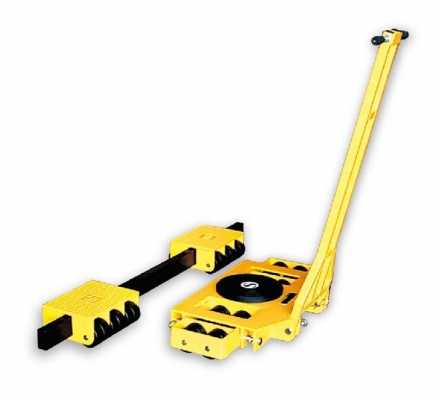

Система для перемещения груза  X12+Y12 - ролики передвижные (катки) представляют собой стальную комплексную конструкцию, состоящую из двух частей:

-Ведущая опора X12. Снабжена ручкой для перемещения опоры и поворотным диском для маневрирования

-Ведомая опора Y12. Имеет  регулируемую штангу  , по её длине,  в зависимости от габаритов перевозимого груза, можно сближать и удалять друг от друга роликовые платформы

В зависимости от веса груза, перемещение может осуществляться такелажными системами с одним или двумя ведущими катками. Два ведущих катка применяют для балансирования и безопасного перемещения больших по размерам и сверхтяжелых грузов, Качественная роликовая система опоры X12+Y12 с низким коэффициентом трения позволяет перемещать тяжелый груз без применения специальной техники.

 Роликовые системы перемещения грузов ХY32 позволяют решать очень сложную задачу транспортировки тяжелых и крупногабаритных объектов, таких как: станки, технологические линии, промышленные холодильники, печи, котлы и т.д., в стесненных условиях помещений

Сортировать по:

Форма заказать

Товаров на странице: 39152127333945515763697581879399

gpo-sistemy.ru

Подкатная такелажная система XY - Складское оборудование и техника для склада

Производитель: Yi-lift / Euro-lift (Китай)
  • Высокотоннажная полноценная управляемая такелажная система для профессионального использования состоит из управляемой платформы и пары неповоротных тележек, соединенных между собой штангой.
  • Система отлично подойдет для транспортировки на небольшие расстояния по ровной поверхности тяжелого промышленного оборудования.
  • Диапазон грузоподъемности от 8,0 до 36,0 тонн.
  • Стандартное трехточечное позиционирование груза.
  • Равномерное распределение груза: 50% на переднюю управляемую платформу, 50% на пару задних тележек.
  • Регулируемая ширина задних тележек позволяет оптимально подстроить такелажную систему под любые габариты перемещаемого оборудования. .
  • Опорный поворотный подшипник управляемой платформы для легкого маневрирования.



  Характеристики, цена

модель

г/п

 кг

кол-во

роликов

размер роликов

 Ø/Ш, мм

материал

роликов

высота

платформ, мм

длина

ручки, мм

вес

 кг

 цена
X4-Y4 8000 4+4 80х70 PUR¹ 110 800 28,0 15900,00
X8-Y8 16000 8+8 80х70 PUR 110 1100 72,0 29000,00
X12-Y12 24000 12+12 80х70 PUR 110 1100  100,0 36500,00
X16-Y16  32000 16+16 80х70 PUR 110 1100 124,0 46900,00
X18-Y18 36000 18+18 80х70 PUR 110 1500 138,0 54850,00


 ¹PUR - полиуретан



 Таблица параметров

          Модель

  X4-Y4

  X8-Y8



  X12-Y12



  X16-Y16   X18-Y18
 X4 Y4  X8  Y8  X12  Y12  X16  Y16  X18  Y18
Грузоподъемность, кг          8           16           24           32           36
Длина платформы, мм  230  170  560  220   750  256  936  310  780  300
Ширина платформы, мм  230  140  420  200   450
 200
 500  220  550  550
Высота платформы, мм  110  110  110  110  110  110  110  110  110  110
Длина ручки, мм  800     -  1300     -  1300     -  1600     -  1600     -
Длина штанги, мм    -  300-1000    -  400-1300    -  400-1300    -  400-1500    -  400-1500
Количество роликов, шт  4  2х2  8  4х2  12  6х2  16  8х2  18  9х2
Опорная пята, мм  Ø150 130x130  Ø160  200x160  Ø180
 220x180
 Ø200  240x180  Ø200  280x200
Вес, кг          28           72        100          124          138




Весь каталог грузоподъемного оборудования Yi-lift вы можете посмотреть тут.




lift-tools.ru

Такелажная система SK - Складское оборудование и техника для склада

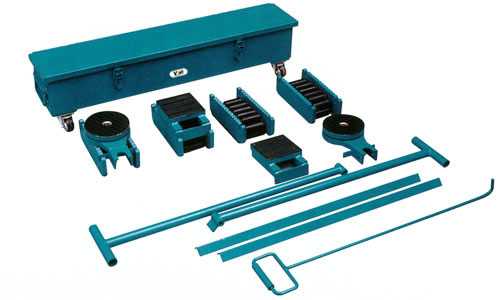

  • Полноценный такелажный комплект для транспортировки грузов от 20,0 до 60,0 тонн.
  • Комплект состоит из двух, соединенных между собой металлической штангой, поворотных платформ с двумя управляемыми ручками и двух вспомогательных платформ, так же соединенных штангой.
  • Комплект является разборным и компактно помещается в стальной ящик для хранения и транспортировки.
  • Ролики гусеничного типа изготовлены из закаленной стали.
  • Все платформы с резиновым противоскользящим покрытием.
  • Скорость перемещения 5 м/мин.
  • Минимальный радиус поворота - 3 м.



Характеристики, цена

 Модель

 Г/п

 кг

размер

платф.

 мм

 Высота

 платф.

 мм

 Диаметр

 ролика

 мм

Диаметр

пяты

мм



Вес

 кг

 Цена

 руб

 SK 04  4000  104х102  90  18  90  24  23 700,00
 SK 20  20000  120х120  108  18  130  50  29 300,00
 SK 30  30000  120х120  117  24  130  58  32 800,00
 SK 60  60000  130х130  140  30  150  92  41 080,00




 Полный ассортимент подкатных роликовых систем всех производителей вы можете посмотреть тут.




lift-tools.ru

Роликовые системы для перемещения тяжелых грузов, платформы подкатные, лом такелажный.


   На сегодняшний день подкатные роликовые системы являются универсальным оборудованием для перемещения станков, контейнеров, котлов и др. Такелажные роликовые платформы делятся на управляемые и неуправляемые (вспомогательные).

   Классическая схема организации перемещения груза состоит из трехточечного позиционирования - одна управляемая платформа с ручкой спереди, и две вспомогательные тележки сзади. При необходимости перемещения крупногабаритных и высокотоннажных грузов количество подкатных платформ (как управляемых, так и вспомогательных) может быть увеличено.

  Для установки груза на подкатные платформы применяют такелажный лом или домкрат с лапой низкого подхвата.

  Все подкатные тележки оснащены высокопрочными роликами из полиуретана или нейлона, которые способствуют сохранению напольного покрытия цехов и складов благодаря низкому коэффициенту качения и равномерному распределению груза. Некоторые модели такелажных платформ оснащаются стальными роликами. Данные модели особенно актуальны при перемещении грузов между цехов, на открытых площадях, где качество асфальтового или бетонного покрытия гораздо хуже напольного покрытия в цехах или складских помещениях.



Система перемещения грузов YALE SX и S

Для транспортировки тяжелых грузов до 100 тонн. Прочная, устойчивая к коррозии система. Состоит из управляемой тележки и пары регулируемых на металлической штанге задних тележек. Легкое управление, плавность хода.

(Подробнее...)

lift-tools.ru

Такелажные системы для перемещения грузов. Такелажные ломы и ручки

Описание

Транспортные поворотные платформы

Транспортные такелажные поворотные платформы – устройства, которые используются для безопасной транспортировки на малые расстояния различных станков и оборудования с относительно большой массой. Они бывают незаменимы при монтажных или ремонтных работах, существенно облегчают и упрощают процесс перемещения.

Транспортная платформа может эксплуатироваться как с ручкой управления, так и без нее, в зависимости от характера работ.

Устройства отличаются простотой и надежностью конструкции.

Модельный ряд платформ включает механизмы с различной грузоподъемностью и количеством грузовых колес.

Г/п, т (тип)Гбариты, ммКолеса, штМасса, кг
6 (CRA4) 310 x 210 x 111 4 (PU) 14,5
8 (CRA6) 410 x 210 x 111 6 (PU) 21,5
12 (CRA8) 510 x 210 x 111 8 (PU) 27,5
15 (CRA9) 400 x 308 x 110 9 (PU) 30
18 (CRA12) 498 x 312 x 110 12 (PU) 43,5



Ручки для транспортных платформ

Ручки для транспортных платформ предназначены для управления процессом транспортировки чего-либо с помощью этих устройств.

Масса, кгТип платформыДлина, мм
3 CRA4,6,8 1500
5 CRA9,12 1600



Ломы такелажные

Лом такелажный – механизм, который используется для захвата и последующего перемещения различных грузов, находящихся на полу, а также для установки станков и оборудования на грузовые такелажные платформы.

Г/п, тДлина, ммРолики, штРазмер роликов, ммМасса, кг
3 1400 2 х 2 (металл) 62 х 17 7
