Такелажная оснастка и грузоподъемные механизмы

Такелажная оснастка и грузоподъемные механизмы

Такелажной оснасткой, или такелажем, называются всевозможные приспособления, устройства, механизмы и материалы, которые служат для производства работ по подъему, опусканию, перемещению и переворачиванию грузов.

Такелажные работы при изготовлении и монтаже технологических трубопроводов являются весьма ответственными и включают в себя, главным образом, выполнение следующих операций: погрузку и разгрузку труб, деталей, элементов, узлов и секций трубопроводов, а также арматуры; их перемещение в пределах монтажной площадки, подъем и установку в проектное положение, их поддерживание при сборке.

Производство такелажных работ связано с применением пеньковых и стальных канатов.

Пеньковые канаты применяют для подъема небольших грузов, обычно до 200 кг и для оттяжек при их подъеме. Допускаемые для пеньковых канатов нагрузки определяются по справочникам в зависимости от диаметра каната и угла наклона к вертикали. Для канатов, бывших в употреблении, допускаемую нагрузку уменьшают на 20—40%- Канаты с порванными прядями к работе не допускаются.

Стальные канаты (тросы) используют в качестве грузовых (чалочных) и оттяжных (расчалочных). Канат выбирают в зависимости от его назначения: для оттяжек, которые мало подвергаются изгибу, применяют жесткий канат по ГОСТ 2688—55; для грузовых, подвергаемых изгибу при огибании роликов блоков и барабанов лебедки, — мягкий канат по ГОСТ 3071—55; для грузовых, подвергаемых резким изгибам, например, при изготовлении петель, применяют особо мягкие канаты по ГОСТ 3072—55.

Канаты, концы которых свернуты в петли, называются стропами (рис. 121). У отдельных стропов в петли заделывают стальные желоба, называемые коушами. На трубопроводных работах целесообразно применять инвентарные универсальные стропы; предварительно они должны быть проверены на прочность и иметь соответствующий документ.

Для закрепления концов каната после завязки узла применяют сжимы. Сжимов должно быть не менее трех при тросе диаметром до 21,5 мм, не менее четырех — при тросе диаметром до 28 мм и пяти — при тросе диаметром более 28 мм. При установке сжимов между ними, а также от последнего сжима до короткого конца троса, следует выдерживать расстояние не менее семи диаметров троса. Сращивать два куска троса только сжимами запрещается.

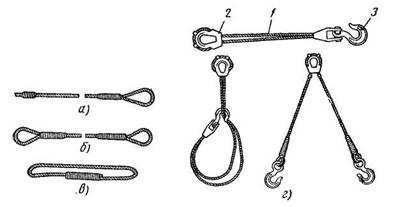

Рис. 121. Типы стропов:

а — стропа с одной петлей, б — с двумя петлями, в — кольцевой строи,
г —
стропы специальные; 1—трос, 2 — коуш, 3 — крюк (гак)

Величину допускаемой нагрузки на трос определяют, исходя из условий работы и значений разрывных усилий на трос, указанных в соответствующих ГОСТ. Предельную нагрузку для троса данного диаметра определяют путем деления значения разрывного усилия на коэффициент запаса прочности. Коэффициент запаса прочности, установленный Госгортехнадзором, для разных условий работы каната следующий:

Грузовые и стреловые канаты при ручном при воде ....................................................................4,5

То же при механическом приводе с легким режи мом ................................................................5,0

То же при механическом приводе с тяжелым режи мом и непрерывном действии............6,0

Канаты чалочные, работающие с обхватом и обвяз кой груза, и стропы..................................8,0

Канаты для расчалок (вант)................................................................................................................... 3,5

Износ канатов определяют по внешнему виду: наличию обрывов отдельных проволок, коррозии на поверхности проволок, наличию смятых или скрученных участков или участков со следами прожогов (пораженных электрическим током). В зависимости от величины того или иного дефекта, согласно нормам отбраковки, канаты бракуют полностью или снижают их грузоподъемность.

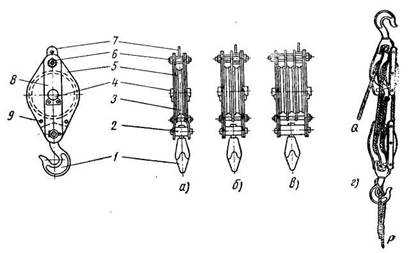

Рис. 122. Блоки и полиспасты для стальных канатов:

а — однорольный блок: 1 — крюк (гак), 2 — траверса, 3 — ролик, 4 — ось ролика, 5 — обойма,
6
— ось ушка, 7 — ушко, 8 — серьга, 9 — стяжные болты обоймы; б — двухрольный блок,
в
— трехрольный блок, г — полиспаст.

Хранить канаты следует, хорошо смазав их канатной мазью, в бухтах. Все чалочные канаты испытывают не реже одного раза в 6 месяцев.

Блоки применяют для изменения направления троса (отводные блоки) и для изменения величины усилия при перемещениях груза (грузовые блоки). Блоки могут быть однорольные и многорольные (рис. 122,

а, б, в). Систему подвижных и неподвижных блоков, оснащенных одним непрерывным тросом, называют полиспастом. Полиспасты служат для того, чтобы уменьшить тяговое усилие на ходовом конце троса за счет увеличения числа рабочих ниток полиспаста. С увеличение!» числа рабочих ниток полиспаста уменьшается скорость подъема груза.

На рис. 122, г показана схема полиспаста, состоящего из двух блоков, вращающихся в обойме. В данном случае вес грузаР распределяется на четыре ветви каната и поэтому, теоретически на каждую ветвь приходится нагрузка в четыре раза меньшая. В действительности усилие на ходовом конце каната Q полиспаста выше теоретического вследствие потерь на трение.

Для монтажа трубопроводов на технологических установках применяют те же грузоподъемные механизмы, что и для выполнения других видов монтажных работ: автомобильные, гусеничные и специальные монтажные краны. Выбор и рациональное использование подъемных механизмов зависят в первую очередь от веса грузов, характеристики монтажной площадки, объема выполненных строительных работ к моменту начала монтажа и других условий.

Предельный вес поднимаемых грузов должен быть определен до начала такелажных работ. Максимальный вес грузов при монтаже трубопроводов не превышает 10 г (в редких случаях до 15 г),поэтому необходимые такелажные механизмы и приспособления применяют грузоподъемностью не выше 10 тс (при максимальном, вылете стрелы).

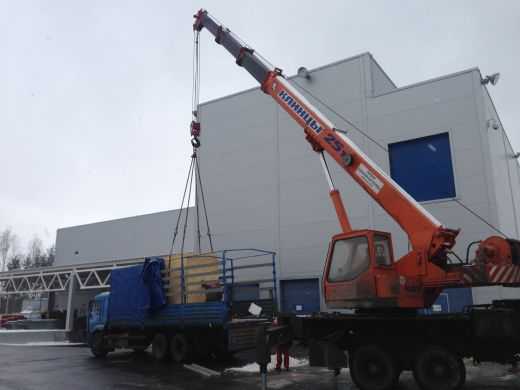

Автомобильные краны получили наиболее широкое применение вследствие хорошей маневренности и возможности быстрого перебазирования. Гусеничные краны используют главным образом при монтаже межцеховых трубопроводов на эстакадах, а трубоукладчики — в каналах, лотках и траншеях. Во многих случаях помимо монтажных кранов применяют мостовые краны и кран-балки, устанавливаемые по проекту в монтируемых цехах.

Сборка монтажных стыков, установка арматуры при монтаже трубопроводов часто занимают значительное время и проводятся в стесненных и труднодоступных местах, поэтому применение для данных операций самоходных грузоподъемных механизмов не всегда возможно и экономически целесообразно. В этом случае рационально использование талей, лебедок, домкратов, портальных подъемников, треног.

Таль — грузоподъемный механизм, оснащенный цепным или тросовым полиспастом с ручным или электрическим приводом. Тали имеют различные передачи между приводом и блоком полиспаста: червячную, шестеренчатую и рычажную. При монтаже технологических трубопроводов для подъема грузов на небольшую высоту (до 3

м) наиболее часто применяют шестеренчатые тали грузоподъемностью до 2 тс, реже — червячные тали большей грузоподъемности.

Лебедки используют для подъема и перемещения деталей элементов и узлов трубопроводов. Лебедка барабанная за счет снижения числа оборотов барабана по сравнению с числом оборотов приводного вала позволяет получить значительную величину тягового усилия на барабане.

Ручные барабанные лебедки используют с тяговым усилием 0,5—5 тс. При монтаже внутрицеховых и межцеховых трубопроводов широкое применение получили рычажные лебедки (рис. 123). Они имеют небольшой вес и габариты, поэтому их можно легко и быстро закреплять в вертикальном, горизонтальном или наклонном положении.

Рис. 123. Ручная рычажная лебедка с тяговым усилием 1,5 тс: 1 — корпус, 2

— рычаг, 3 — трос

Домкраты применяют для перемещения и подъема труб, элементов и узлов трубопроводов на небольшие расстояния.

Все механизмы, используемые при такелажных работах, должны быть испытаны и иметь табличку или бирку с указанием грузоподъемности и даты испытания. При отсутствии этих данных или просрочке даты очередного испытания такелажем пользоваться запрещается. Перед началом работ- весь такелаж необходимо осмотреть и проверить, нет ли повреждений, механического износа и внешних дефектов. Нагрузка на такелаж выше указанной в таблице категорически запрещается.

1. Расскажите, как производится выбор типа и сечения канатов и стропов?

2. Как закрепляются концы каната?

3. Перечислите правила определения износа канатов.

4. Что такое полиспаст и для чего его применяют?

5. Какую такелажную оснаст ку используют при монтаже технологических трубопроводов?


Все материалы раздела «Монтаж трубопроводов» :

● Такелажная оснастка и грузоподъемные механизмы

● Производство такелажных работ

● Монтажный инструмент, применяемый при изготовлении и монтаже трубопроводов

● Технология монтажа стальных трубопроводов

● Разбивка трассы трубопровода

● Установка опор, подвесок и опорных конструкций

● Укрупнительная сборка узлов трубопроводов, монтаж компенсаторов

● Установка арматуры, дренажей, воздушников и приборов контроля

● Врезка трубопроводов в действующие трубопроводы, промывка и продувка трубопровода

● Гидравлическое испытание трубопровода

● Пневматическое испытание трубопровода

● Сдача и приемка трубопроводов в эксплуатацию, организация труда

● Правила техники безопасности при монтаже трубопроводов

● Монтаж внутрицеховых трубопроводов

● Монтаж межцеховых трубопроводов

● Монтаж трубопроводов высокого давления

● Монтаж трубопроводов из легированных сталей, а также с внутренним покрытием

● Монтаж трубопроводов из цветных металлов и чугуна

● Монтаж неметаллических трубопроводов


shkval-antikor.ru

Такелаж | Такелажная оснастка


Дополнительная информация

Такелаж — совокупность средств, используемых для подъема, перемещения, удерживания грузов различных габаритов и массы. Такелажная оснастка находит свое применение во многих сферах: строительные и монтажные работы, перевозка грузов, морское дело, машиностроение.

Основные виды такелажной оснастки:

  • Талрепы (применяется для регулировки силы натяжения стальных цепей, канатов , тросов, подвески и натяжения кабеля). Рым-болты (болт с кольцевидной головкой). Рым-болт является универсальным крепежным элементом и предназначен для захвата различных грузов и последующего крепления к ним строп, для установки рым-болта требуется наличие ответной резьбы или гайки. Благодаря простоте эксплуатации и удобству конструкции рым-болт входит в число наиболее востребованных крепежных элементов.
  • Рым-гайки-функционально используются как рым-болт, но для их крепления необходима шпилька с резьбой, установленная на конструкции.
  • Такелажные скобы (применяется для соединения стальных тросов, соединения строп с грузом при проведении подъемных операций). В зависимости от конструкции скобы бывают прямые СА и омегообразные СИ. На грузовой скобе обязательно выбит ее размер и грузоподъемность. Коэффициент запаса прочности такелажной скобы бывает разным . Наиболее дешевые скобы изготавливаются с коэффициентом запаса разрушающей нагрузки к рабочей 4:1. Эти скобы можно применять для буксировки техники, установки на растяжки и.т.п. Для применения скоб в подъемных опера циях, необходим коэффициент запаса прочности 5:1. Скобы изготовленные согласно европейским стандартам безопасности имеют коэффициент запаса 6:1. Самаратехносервис имеет на складе скобы г/п от 1,0т до 120 тон которые могут применяться для грузоподъемных операций, все скобы имеют коэффициент запаса 5:1 или 6:1 как скобы такелажные ABLE.
  • Оцинкованные коуши (предохраняет петлю троса от истирания и разлома).
  • Пожарные карабины (применяются для закрепления цепей и тросов).
  • Оцинкованные цепи и канаты (главный рабочий элемент такелажной оснастки, применяется при подъеме, перемещении и закреплении грузов).

«Самаратехносервис» реализует все виды такелажной оснастки. Мы осуществляем доставку по России и Казахстану, имеем налаженные схемы взаимодействия с основными городами Поволжья. На сайте Вы можете скомплектовать любой набор такелажной оснастки и грузоподъемных механизмов.

st-service.ru

Такелаж. Виды и применение. Особенности. Плюсы и минусы

Такелаж – это набор приспособлений предназначенных для перемещения грузов и тяжестей. Изначально данное понятие относилось только к судовым снастям, но постепенно такелажное оборудование было интегрировано в строительную сферу, а также начало применяться при выполнении разгрузочно-погрузочных работ.

Современный такелаж

Подобные приспособления можно разделить на две категории:

  • Жесткие крепления.
  • Гибкие соединения.

Все они применяются совместно. Гибкие предназначены для создания связи между грузом и точкой опоры. Жесткие обеспечивают непосредственную фиксацию гибкого такелажа к поднимаемому объекту и механизму подъема.

Жесткие крепления

К данным изделиям можно относиться:

  • Скобы.
  • Талрепы.
  • Карабины.
  • Крюки.
  • Зажимы для тросов.
  • Коуши.
  • Блоки.
  • Вертлюги.
  • Рым-гайки.
  • Рым-болты.
Скоба

Представляет собой изогнутый в полукруг прут, края которого расширены и имеют сквозные отверстия. Сквозь них продевается стальной болт или палец. С помощью скобы осуществляется присоединение к опорам. Фактически, она выполняет роль звена цепи, которое можно отсоединить и присоединить. Скобы предлагаются различных размеров, поэтому применяются при выполнении как простых работ с малыми грузами, так и при перемещении многотонных тяжестей.

Все виды скоб имеют подобное строение, но могут отличаться по способу закрепления болта или пальца. Мелкие скобы обычно имеют внутреннюю резьбу на одном конце, поэтому палец закручивается прямо в нее. Для удобства у него имеется расширенная головка, чтобы соединение можно было проводить вручную без применения ключа. Более крупные скобы имеют гладкие отверстия без резьбы, поэтому вставленный в них болт фиксируется отдельной гайкой. В этом случае применение гаечного ключа обязательно. Болты такелажных скоб для обеспечения безопасности обычного дополнительно фиксируются шпилькой, что исключает случайное раскручивание соединения.

Талрепы

Такой такелаж представляет собой винтовую стяжку, концы которой оснащены кольцами или крюками. Приспособление представляет собой стальную рамку или трубку, в торцах которой нарезана внутренняя резьба. В каждый из них закручивается по длинному болту, вместо головок у которых имеется кольцо или крюк. При вращении рамки края шпилек втягиваются внутрь или выкручиваются. Таким образом, обеспечивается подтягивание или опускание груза подвязанного к талрепу с помощью цепи, веревки или троса. Обе шпильки двигаются в одном направлении, что достигнуто благодаря применению разнонаправленной резьбы. В том случае если бы резьба была одинаковой, то одна шпилька закручивалась, а вторая выкручивалась.

Основное предназначение талрепа заключается в натягивании гибкой оснастки. Надобность в таком может возникнуть при необходимости зафиксировать канатную дорогу или подвесной мост. Также с помощью талрепа можно проводить вырывание вкопанных в землю столбов, если присоединить такелаж к мощной опоре. Сфера использования данного приспособления очень обширна, например для натяжки троса и пр. Талрепы бывают самых разнообразных размеров. Их модификация, где вместо рамки применяется трубка, используется в сельскохозяйственной технике, в частности тракторах для фиксации навесного оборудования, такого как плуг, культиватор и пр.

Карабины

Это быстросъемное соединение, с помощью которого обеспечивается фиксация тросов, канатов и цепей. Карабины нашли свое применение в различных сферах. Помимо строительства их используют в туризме и спорте. Маленькие карабины можно встретить на съемных наплечных ремнях сумок, поводках для собак, рыбацких снастях. Обычно карабин представляет собой крюк или разорванное звено цепи, концы которого соединены разъемными механизмами. Карабины, применяемые для выполнения не сложных работ, сделаны в виде крюка, концы которого соединены откидной подпружиненной пластиной. Такой оснасткой пользуются электромонтажники и промышленные альпинисты. Карабин такого типа обычно предназначен только для удержания собственного веса человека.

Для работы с грузами используются карабины, выполненные в виде незамкнутого звена цепи. На его концах имеется внешняя резьба. Для соединения применяется широкая гайка. Такая оснастка выдерживает большие нагрузки, при этом отличается малыми габаритами. Гайка не только не позволяет тросу выскользнуть, но и обеспечивает защиту от разгибания звена.

Крюки

Применяются при выполнении грузоподъемных работ. Их фиксируют на конце цепей и тросов. Они имеют пружину для присоединения гибкого такелажа. Он может быть выполнен в виде кольца или скобы с пальцем. Крюк со скобой используется для работы с цепями, а с кольцом подходит для троса. Такой такелаж существенно отличается по размерам. Мелкие крюки легко помещаются в ладони, а крупные, которые можно встретить на морских судах и в портах, по размерам могут превосходить рост человека.

Нередко строительные крюки оснащаются запорным механизмом подобным тому, что используется на карабинах. Применение таких такелажных креплений является более безопасным, поскольку существенно снижается риск выскальзывания гибкой оснастки.

Зажимы для тросов

Применяются для сращивания между собой тросов и канатов. Также с их помощью обеспечивается формирование петли. При необходимости создать петлю для фиксации троса гораздо надежнее пользоваться зажимами, чем формировать узел, поскольку последний под нагрузкой склонен к развязыванию.

Зажимы для тросов бывают съемными и постоянными. У съемных применяется резьбовое соединение, что позволяет их ставить и снимать. Постоянные зажимы представляют собой металлические трубки, сквозь которые продеваются тросы, после чего они сдавливаются ударами кувалды или молотка, обеспечивая надежный обжим. Такой такелаж стоит дешевле, поэтому пользуется спросом.

Коуши

Эти приспособления выполняющие роль вставки, вокруг которой создается петля троса или каната. Этот вид такелажа предотвращает заламывание. Его поверхность выполнена в виде желоба, что облегчает обвязывание каната или троса. Коуши создают большой радиус петли, что минимизирует вероятность обрыва.

Блоки

Данный такелаж применяется для выполнения грузоподъемных работ. Он оснащается роликом, который служит направляющей для троса или каната. Ролик закрепляется в корпусе и имеет ось вращения, поэтому под нагрузкой прокручивается как колесо, уменьшая прикладываемые усилия для подъема. Чтобы продеть трос на шкив ролика, его нужно завести, как нитку в ушко иголки. В отдельных случаях в корпусе предусматривается откидной механизм, что позволяет присоединяться, даже если оснастка уже натянута и оба ее конца заняты. В том случае если нужно провести присоединение к блоку, но его корпус не имеет откидной стороны, тогда можно снять его шкив. Это возможно если его ось не вварена или впрессована.

Вертлюги

Данные приспособления представляют собой звено с осью вращения, которое применяется для предотвращения закручивания гибкой оснастки. Вертлюги имеют различную конструкцию. Нередко они совмещены с карабинами. Они используются в различных направлениях. Вертлюги имеются на поводках для собак, наплечных ремнях для сумок, рыбацкой оснастке и так далее. Их выпускают с различной грузоподъемностью, в том числе и для подъема многотонных тяжестей. Устанавливая вертлюг, исключается сильное вращение груза. Чем больше вертлюгов на оснастке, тем спокойней будет вести себя груз в подвешенном состоянии. Такелажные вертлюги обычно разборные. Для обеспечения их нормальной работы ось вращения необходимо смазывать маслом.

Рым гайки и болты

Такелажные болты и гайки имеют вместо традиционной головки кольцо. При этом они оснащены стандартной резьбой, поэтому могут использоваться на резьбовых соединениях. Кольцо применяется для фиксации различных такелажных соединений. Также сквозь них возможно пропускать тросы и канаты.

Гибкие такелажные соединения

Данный такелаж представлен оснасткой:

  • Цепи.
  • Тросы.
  • Канаты.

Цепь состоит из круглых стальных звеньев, благодаря чему отличается гибкостью. Обычно ее используют для создания обвязочной оснастки при закреплении к грузу. Цепью фиксируются к бетонным блокам и другим тяжелым объектам. Она имеет высокую устойчивость к механическому давлению. В связи с этим при постановке на нее груза надежность обвязки не пострадает. Для такелажных работ используется только цепь со сварными звеньями, поскольку она выдерживает большие нагрузки, в отличие от прочих гибких соединений.

Такелажный трос является более компактным, чем цепь. Он состоит из сплетенной стальной проволоки. По грузоподъемности он не уступает цепи, хотя и менее надежен. Трос имеет определенные преимущества. В первую очередь его можно использовать при работе с блоками. Также он подходит для наматывания на лебедку. Его главным недостатком является склонность к преломлению при малом радиусе изгиба. Также если применять трос для обвязки тяжелых грузов, он перетирается, что создает риск обрыва.

Такелажный канат имеет важное преимущество – небольшой вес. Его обычно используют при необходимости поднятия незначительного веса. К преимуществам такого гибкого соединения относится и возможность создания узлов, а также сохранение целостности при малом радиусе перегиба. К сожалению, канат перетирается еще более интенсивно, чем трос. Он еще и растягивается. При его использовании во влажной среде волокна каната размокают и начинают гнить.

Похожие темы:

electrosam.ru

Такелажные приспособления, средства и механизмы

Любое промышленное производство в той или иной степени связано с монтажом габаритных и сложных грузов. Во многих случаях человек самостоятельно выполнить такую работу не может. Для этого используются такелажные средства, механизмы и приспособления. С их помощью перемещение, разгрузка, погрузка объектов любой конфигурации и веса становится доступной.

Такелажные работы

Они представляют собой операции, связанные с подъемом, удержанием и перемещением разных объектов – деталей, узлов, оборудования. Ключевым отличием этих работ от обычных погрузочно-разгрузочных заключается в применении специальных устройств. Зачастую такелажные средства, приспособления имеют специфическую конфигурацию. Их использование обуславливается невозможностью осуществления перемещения объектов ввиду их габаритов, веса другими способами. Сроки выполнения работ, а также их стоимость определяются сложностью операций, особенностью груза, а также наличием специализированных организаций в регионе.

Назначение

Такелажные механизмы – приспособления, используемые для перевозки крупногабаритного оборудования. Основная задача работ с применением специальной техники заключается не в исключении участия человека в них, а в повышении эффективности операций. Услугами такелажников пользуются промышленные предприятия. Такелажные приспособления позволяют в кратчайшие сроки перемещать ленточные конвейеры, станки, верстаки и другое крупногабаритное оборудование. Кроме этого, спецтехника позволяет повысить безопасность операций и обеспечить сохранность груза. Такелажные приспособления используются не только в промышленности, где транспортировка оборудования выступает одним из важнейших звеньев рабочего процесса. Часто спецтехника применяется в бытовой сфере. Например, к услугам специализированных организаций прибегают при необходимости перевезти сейфы, музыкальные инструменты, мебель и пр.

Такелажные приспособления

Предприятия, предлагающие услуги по перемещению крупногабаритного груза, применяют в своей работе различные устройства. Все они объединены термином "оснастка". На практике используются в основном следующие такелажные приспособления:

  1. Стропы.
  2. Блоки.
  3. Крюки.
  4. Канаты.
  5. Проушины.
  6. Полиспасты.
  7. Цепи.
  8. Зажимы.

Канаты

Как правило, применяются стальные, капроновые и пеньковые тросы. Последние могут быть смольными или бельными. Они отличаются по технологии производства. Пеньковые нити, пропитанные смолой, считаются более практичными. Кроме этого, они обладают высокой прочностью. Бельные канаты – более гибкие. Они имеют меньший запас прочности и не используются для механизмов, оснащенных машинным приводом. Для монтажных работ такие канаты используются редко. Стальные тросы отличаются по форме сечения и классифицируются по конструктивному признаку. Как правило, используются круглые и плоские канаты с одинарной, двойной, тройной свивкой.

Стропы

Эти такелажные приспособления представлены отрезками канатов разной конфигурации. Стропы используются для надежного и быстрого закрепления транспортируемого груза. Они могут быть электронными и ручными. Стропы используются при непосредственной погрузке/разгрузке. Максимальная высота, на которую может подниматься груз, - 3 м. Предельный вес объектов, для перемещения которых используются стропы, – до 10 тонн. Для подъема на небольшую высоту используются домкраты. Они могут быть винтовыми, реечными, клиновыми, гидравлическими.

Полиспасты и блоки

Эти механизмы, как правило, входят в состав разного грузоподъемного оборудования. Полиспаст представляет собой самое простое подъемное устройство, состоящее из блоков. Последние соединяются канатом. Блоки отличаются по числу роликов (одно- и многороликовые).

Лебедка

В ее конструкцию входят блоки или полиспасты. С помощью этих элементов осуществляется непосредственное поднятие груза. Лебедки различают по типу привода. Он может быть электрическим или ручным.

Опорные конструкции

Зачастую такелажные работы предполагают подвешивание и удержание груза на конструкции, которая сможет выдержать его вес. В этом случае используются тали. Если работа производится в помещении, их закрепляют на перекрытиях и прочих строительных элементах. Если они отсутствуют, то устанавливается специальное оборудование – опорную конструкцию. Как правило, она представляет собой металлическую вертикальную стойку, которая удерживается специальными оттяжками. В качестве опоры в конструкции предусматривается тяжелая плита.

Безопасность

При производстве такелажных работ поднимаются и перемещаются довольно тяжелые предметы. Их вес может составлять до нескольких тонн. Специалистами были разработаны правила безопасности при использовании такелажных приспособлений. В требованиях учтены все факторы опасности при осуществлении операций. Сотрудники организации, предоставляющие такелажные услуги, проходят обязательные инструктажи и курсы по повышению квалификации. Для выполнения работ необходимо получить специальный допуск, пройти медосмотр.

Требования к оборудованию

Для поддержания работоспособности регулярно осуществляется осмотр такелажных средств, механизмов, приспособлений. Проверка производится в установленные сроки. Траверсы осматриваются не реже раза в полгода, тара, клещи и прочие захваты – 1 р/мес, стропы – 1р/10 дн (кроме редко используемых).

Внеочередное полное техосвидетельствование оборудования должно осуществляться в обязательном порядке после ремонта металлических элементов с заменой расчетных деталей и узлов, реконструкции, капремонта, замены крюка и прочих аналогичных операций. Результаты процедуры заносятся в журнал такелажных средств механизмов и приспособлений.

После замены изношенных канатов, при их перепасовке выполняется проверка надежности крепления и правильности запасовки, производится обтяжка тросов рабочим грузом.

Техосвидетельствование и учет такелажных средств, механизмов и приспособлений осуществляет инженерно-технический работник, исполняющий на предприятии надзорные функции, при участии сотрудника, ответственного за исправное состояние оборудования. Последний может самостоятельно производить проверку надежности канатов и правильности запасовки, обтяжки грузом после перепасовки или замены тросов. Форма журнала учета такелажных средств и приспособлений соответствует Приложению 9 к Правилам по ОТ при работе на высоте (утв. Приказом Минтруда №155н от 28.03.2014-го г.).

Техника безопасности

Производство такелажных работ предполагает использование строп, при помощи которых осуществляется крепление груза к подъемному механизму. Перед строповкой специалист должен узнать весь объекта. Как правило, масса груза указывается на табличке, закрепленной на станине. Если объект упакован, то вес отмечается на ящике или обшивке. Подъем и перемещение предметов осуществляются при строгом выполнении следующих правил:

  1. Строповка груза, к которому прилагается паспорт и инструкция, производится согласно указанной технологии. Стропы закрепляются в предусмотренных для них проушинах с помощью специальных крючков на оборудовании.
  2. Строповку надлежит осуществлять с учетом факторов равновесия и устойчивости груза при его подъеме и последующем перемещении. Механизмы и оборудование, смонтированные на одной раме, поднимаются после закрепления строп на общей платформе. Листовой пакетированный материал перемещается с применением специальных подхватов, которые подвешены на траверсе.
  3. Строповка швеллеров, уголков и иной профилированной металлопродукции производится с использованием универсальных приспособлений. В острых углах под стропами располагают подкладки.

Классификация объектов

Все грузы, которые перевозятся, разделяются на определенные группы в зависимости от массы:

  1. Легковесные – до 250 кг.
  2. Тяжеловесные – 250-50000 кг.
  3. Очень тяжелые – больше 50 тонн.

Существует еще одна категория – мертвые грузы. Ими называют объекты, примерзшие к земле, врытые в нее, закрепленные на фундаменте, прижатые к другим предметам. Масса таких грузов, как правило, неизвестна. Использовать для их подъема краны категорически запрещено. Объекты классифицируются также по своим размерам и бывают габаритными и негабаритными. В первых параметры не превышают норм, определенных в ПДД (автотранспорт), или соответствуют размерам подвижного состава (для железнодорожного транспорта). В негабаритных грузах эти показатели превышают установленные стандарты.

Заключение

Одним из ключевых факторов обеспечения безопасности выступает высокий профессионализм персонала предприятия, осуществляющего такелажные работы. Сотрудник должен хорошо знать оборудование, которое он использует, особенности его эксплуатации. Производство работ контролируется бригадиром. Он несет ответственность за выполнение установленных правил и норм. Для персонала разрабатываются специальные инструкции, отступление от которых чревато серьезными последствиями.

fb.ru

Что такое такелаж и такелажные работы

Такелажные работы – это комплекс взаимосвязанных мероприятий, проводимых для поднятия самого разнообразного груза на транспорт и перемещения его на новое место.

Такелаж – довольно распространенное слово, которое чаще всего употребляется в разговорах на морскую тематику. Но такелаж – это не только совокупность корабельных снастей и тросов, но и вид погрузочно-разгрузочных работ, осуществляемых в грузоперевозках.

Принципиальными отличиями от обычных погрузочно-разгрузочных работ являются:

  • Большие веса и габариты грузов. Такелажные работы проводятся для перемещения крупногабаритных тяжелых предметов, которые вручную или с использованием обычных подъемных механизмов невозможно или небезопасно.
  • Использование специальных инструментов, оборудования, подъемной техники.
  • Узкая специализация кадров. Выполнять обязанности грузчика может практически каждый человек, а вот для проведения такелажных работ необходимы знания, умения и опыт.

К услугам такелажников прибегают не только крупные промышленные предприятия, но и небольшие фирмы или отдельные цеха, которым необходим переезд к новому месту.

Проведение такелажных работ представляет собой сложный многоэтапный процесс, который организуется и проводится высококвалифицированными специалистами.

Первая такелажная служба

Стоимость такелажных работ

Стоимость проведения такелажных работ рассчитывается индивидуально для каждого груза. Окончательная цена работ зависит от следующих факторов:

  • Вид груза. Габариты и масса груза определяющим образом влияют на подбор специальной техники для его транспортировки и на организацию непосредственных работ.
  • Место работы. Стоимость такелажа зависит и от места погрузки груза, дальности его транспортировки, возможности использования подъемных механизмов в ограниченном пространстве.
  • Сложность погрузки и транспортировки. Стоимость работ может быть увеличена в тех случаях, когда, к примеру, груз невозможно вынести из основного выхода и приходится с использованием строп опускать его через окно.

Негабаритные грузы зачастую сложнее переносить, нежели грузы большого размера, но со стандартными параметрами.

Категории грузов и их особенности

При проведении такелажных работ грузы принято разделять на следующие категории:

  • Легковесные, которые весят от 800 кг до 2000 кг.
  • Тяжеловесные - от 2000 до 50 т.
  • Весьма тяжелые – вес груза превышает 50 т.
  • Мертвые – это те грузы, примерзшие ко льду, зарытые в землю, закрепленные на фундаменте, прижатые другими тяжелыми предметами. Особенность такого груза в том, что изначально его вес неизвестен.

Кроме того, груз классифицируется и по размерам:

  • Габаритный. Размеры такого груза не превышают норм, установленных для транспортировки по правилам дорожного движения или по нормативным требованиям для подвижного состава железных дорог.
  • Негабаритный. Это груз размеры которого превышают существующие нормы перевозок.

Правила выполнения такелажных работ

Качественное выполнение такелажных работ подразумевает использование вспомогательных предметов и механизмов для подъема и транспортировки груза с неукоснительным соблюдением требований и правил безопасности.

Правила выполнения такелажных работ:

  • Строповка груза, у которого существует заводской паспорт или инструкция, производится в строгом соответствии с указанной методологией. Сами стропы крепятся на специальные проушины либо с использованием крюков.
  • При строповке учитываются такие факторы, как устойчивость и равновесие при подъеме груза и его дальнейшего перемещения.
  • Оборудование, которое закреплено на раме, поднимается сцепкой непосредственно к раме.
  • Пакетированный листовой металл поднимают, используя специальные подхваты, подвешенные на траверсе.
  • Строповка уголка, швеллера и других изделий профилированной металлопродукции производится с использованием универсальной стропы, при этом в острых углах используют подкладки.

Такелажные приспособления и оборудование

В процессе проведения такелажных работ используются специальные приспособления которые называются оснасткой. В основном это:

  • Стропы. Чаще всего это металлический канат, который применяется для быстрого и надежного крепления груза.
  • Тали. Это подвесное грузоподъёмное устройство с ручным или механическим приводом.
  • Домкраты. Подъемные механизмы для тяжелых грузов.
  • Блоки и полиспасты. Роликовое грузоподъемное оборудование, которое существенно облегчает подъем и транспортировку тяжелого груза.
  • Опорные конструкции. Чаще всего представляет собой монтажную мачту, закрепленную на специальных растяжках на тяжелой опоре.

Виды такелажных работ

  1. Стропальные работы. Вид такелажных работ, который осуществляется при помощи специальных строп. Осуществляется тогда, когда груз невозможно вынести через основной выход. В стропальную работу входит ряд операций, который направлен на безопасную транспортировку крупногабаритного или нестандартного груза.
  2. Такелаж негабаритного груза. Представляет собой подъем и перемещение нестандартного оборудования и груза. Для этого используется специализированный подвижной состав с учетом характеристик каждого отдельно взятого груза.
  3. Разборка металлоконструкций и вывоз черного металла. Вид такелажных работ по демонтажу металлических строений – ангаров, заводских цехов, других металлических конструкций. После проведения демонтажа следует вывоз металла.
  4. Любые погрузочно-разгрузочные работы.
  5. Перемещение оборудования и металлоконструкции. Особенность работ заключается в том, что для транспортировки такого груза необходима спецтехника и специальные дополнения, гарантирующие безопасную транспортировку.
  6. Монтаж/демонтаж оборудования. Представляет собой процесс разборки и сборки грузов.
  7. Транспортировка нестандартного оборудования.

"Первая такелажная служба" оказывает услуги по транспортировки, монтажу и демонтажу оборудования в Санкт-Петербурге, Москве и других регионах России. За нашими плечами более 15 лет надёжной и честной работы.

www.riggingservice.ru

Такелажная оснастка. Такелажные работы, машины, оборудование и оснастка

На сегодняшний день такелажные услуги применяются достаточно часто. Данный вид услуг включает в себя такие работы, как перемещение груза, который имеет достаточно большую массу, которая может составлять не более десяти тонн. Примером такелажной работы может быть например перемещение большого музыкального инструмента, такого как рояль. Или перемещение большого сейфа.

Часто такими работами пользуются при переездах, проведении концертов для перемещения инструментов, при установке оборудования для банков или серверного оборудования. Примеров может быть масса. Проведение данных работ невозможно без использования специального такелажного оборудования. О нем и пойдет речь в данной статье.


Разновидности такелажного оборудования

К такелажному оборудованию, а именно к самым распространенным его видам относятся всевозможные системы роликового характера, которые способны к перемещению грузов весом от восьми до двенадцати тонн. Так же в арсенал такелажного оборудования входят такие виды средств, как лебедки разного типа, специальные гидравлического типа тележки. Еще одной разновидностью данного оборудования являются домкраты, которые могут быть подкатного типа и реечного типа. Далее идут такие элементы оборудования, как полиспасы и специальные механизмы рычажного принципа действия. Необходимыми элементами в составе такелажного оборудования являются так же специальные швеллера, которые имеют раздвижной принцип работы.

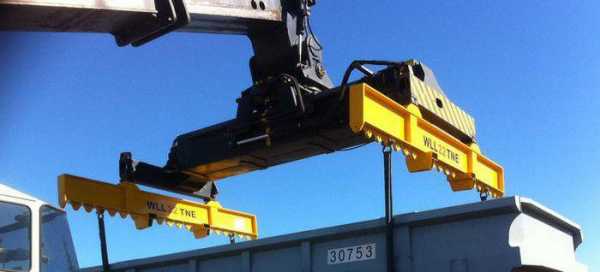

К такелажному оборудованию целесообразно отнести так же и технику специального назначения, такой техникой являются и всевозможные манипуляторы. Данная техника используется при перевозке особо крупногабаритных видов грузов, для их захвата и перегрузки на транспортное средство. К дополнительным типам такелажного оборудования относятся такие его виды, как специальные настилы и помосты разного размера. Данные элементы облегчают проведение погрузочной работы на основное оборудование.

Выбор того или иного типа такелажного оборудования как правило зависит от габаритов перевозимого груза и его массы. Так же особенностью такелажного оборудования является его способность взаимодополнять друг друга, так при использовании транспортной платформы, для погрузки груза на нее используются различные дополнительные устройства, такие как домкраты или рычаги для подъема грузов. При весе груза выше номинального, целесообразно использование одновременно нескольких платформ.


Особенности и характеристики такелажного оборудования

Крепление грузов для надежности перевозки происходит посредством специальных дополнительных элементов, таких как цепи и тросы, используются так же часто и простые канаты, веревки. Сами же эти элементы крепятся между собой специального назначения блоками и скобами, которые схватывают крепящие приспособления. Так же в данном случае могут быть использованы специальные крепежные блоки, карабины и крюки разного калибра.

Для транспортировки груза на короткие расстояния в качестве крепежа груза используется специальное ломовое устройство, которое не дает грузу «ходить» по платформе и крепко удерживает его на перевозящем оборудовании.

Набор для такелажных работ включает множество видов средств, которые могут быть как примитивно-простыми, так и иметь сложные технические механизмы. В настоящее время данное оборудование является неотъемлемым в любом виде деятельности и необходимым в разных сферах. Использование такелажного оборудования сегодня является практически повсеместным и применяется в разной промышленности, от металлургической до пищевой.

Такелажные работы осуществляются для поднятия различных грузов с целью их дальнейшей погрузки, выгрузки, транспортировки, перемещения. От обычных погрузочно-разгрузочных работ такелажные отличаются тем, что при их выполнении используются специальные средства и приспособления.

Зачастую такие работы производятся в тех случаях, когда по каким-либо причинам затруднена или невозможна ручная погрузка или выгрузка предметов, товаров, оборудования. Например, при погрузке габаритных товаров, тяжелых грузов, предметов нестандартной конфигурации.

Основное применение такелажные работы находят в области перемещения строительных грузов и перевозки различных видов производственного оборудования. Использование такелажных средств и приспособлений при поднятии оборудования значительно облегчает труд людей. Но это не единственное преимущество, которое имеет такелаж. Благодаря особой оснастке процесс погрузки частей сложного оборудования становится четко организованным. Кроме того, занимает гораздо меньше времени и гарантирует сохранность перемещаемого в процессе погрузки, выгрузки оборудования.

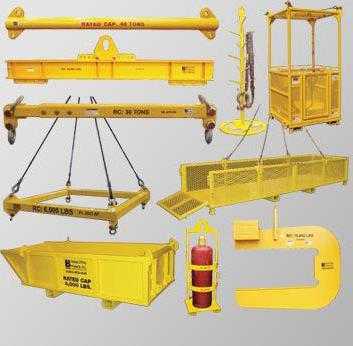

К такелажным средствам, приспособлениям и механизмам относятся блоки, лебедки, полиспасты, тали, домкраты, тросы, карабины, канаты, цепи, крюки, веревки, стропы, траверсы, тара, футляры и другие.

  • Блоки используют с целью изменения направления каната и снижения прилагаемого при подъеме усилия.
  • Лебедка применяется для подъема груза вертикально и перемещения горизонтально. Лебедки бывают ручными и электрическими.
  • Полиспасты представляют собой систему блоков и позволяют поднимать грузы значительно большей массы, чем при использовании одного блока.
  • Тали также предназначены для подъема грузов, являются переносным устройством и объединяют в себе полиспасты и приводные механизмы (ручные тали) или электродвигатели (электрические тали).
  • Домкраты используют для подъема и перемещения грузов на небольшие расстояния. Домкраты бывают реечные, вин

mirhat.ru

Такелажная оснастка и ее виды

Во время современных такелажных работ применяются различные виды устройств. Основными из них являются канатные зажимы, такелажные скобы и талрепы.

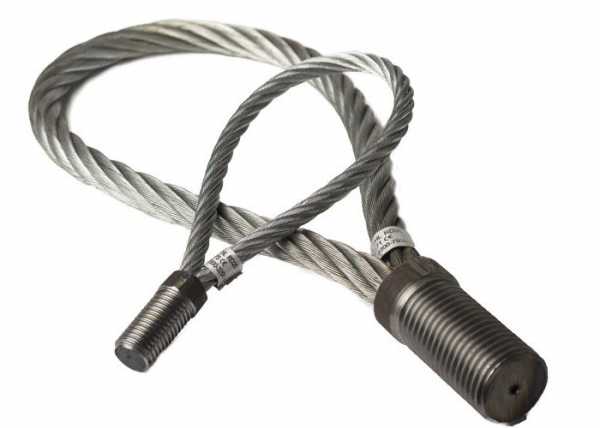

Весьма популярным является концевое соединение канатов в виде канатных зажимов. Эти устройства можно использовать прямо на рабочей площадке с минимумом усилий. В отличие от многих других соединений стальных канатов, канатные зажимы без труда монтируются, недорогие в цене и диагностируются без проблем. В состав канатных зажимов входят часто называемая «седлом» зажимная губка, U-болт и две гайки с буртиком.

Канатные зажимы устанавливаются на стальные канаты так, чтобы их перемычки всегда находились на несущей нагрузку стороне. В задней части каната размещается U-образный зажимной болт. Для этого длинную часть троса следует загнуть так, чтобы была возможность для размещения минимально необходимого числа зажимов с надежным формированием петли.

Перед использованием канат все необходимо еще раз затянуть согласно требуемому моменту затяжки. По окончании первой нагрузки нужно вновь проверить величину момента затяжки и при необходимости скорректировать ее. Также периодически нужно производить подтягивание гаек: при большой нагрузке - через каждые 10 000 циклов, при умеренной - через каждые 20 000 и при небольшой – через каждые 50 000.

Такелажные скобы используются как съемные связки в подъемных и статичных системах при подсоединении стальных (проволочных) тросов и прочих такелажных приспособлений. Эти изделия с винтовыми штифтами используются в основном для вспомогательных задач.

Такелажные скобы, имеющие предохранительный контрящий болт, применяются для постоянных или же долгосрочных задач, когда есть возможность перемещения грузов на штифт с его последующим вращением. D-образные или цепные такелажные скобы применяются в основном в подъемных одноплечих устройствах, в то время как якорные и дугообразные скобы - в многоплечих.

Полярные скобы применяются для эксплуатации в экстремальных климатических условиях с уточненными характеристиками материала. Также такелажные скобы бывают и общего назначения –предназначаются не при решении грузоподъемных задач, но в качестве простого фиксирования. Любые такелажные скобы обладают специальной конструкцией с конкретным ее применением. В Дя примера можно привести изделие «Супер», которое изготовлено из стали с классом 8, за счет чего производится уменьшение размеров данного изделия с целью его применения в ограниченном пространстве.

Талрепы представляет собой устройство, предназначенное для выбирания и стягивания слабины такелажа, различных кабелей и т. п. Обычно в своем составе талрепы имеют два винта с противоположной резьбой, которые вкручиваются в специальные кольца, имеющие по два резьбовых отверстия. Концы винтов обладают крюком или ушком, к которым и прикрепляется трос. Вращением кольца производится регулирование натяжения, благодаря чему можно сдвигать винты к центру.

Применение талрепов необходимо в тех случаях, когда требуется осуществление чрезмерно большого натягивающего усилия, что обуславливает их деление на группы по массе - от нескольких граммов (что подходит для натяжения, к примеру, шторных струн с натяжным усилием до нескольких килограммов) до десятков килограммов для использования при строительстве мостов и зданий (с натяжным усилием до десятков тонн).

www.equipnet.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
