Тележка для транспортировки бочек — Инвентарь
Скоро вопрос транспортировки самостоятельно по своей территории и прочее, будет актуальным для многих поэтому потребуется и покупка такого инвентаря.
Вот такие есть в продаже за 3700 грн. как по мне дорого. Цена наиболее оптимальна в пределах 2500 грн.

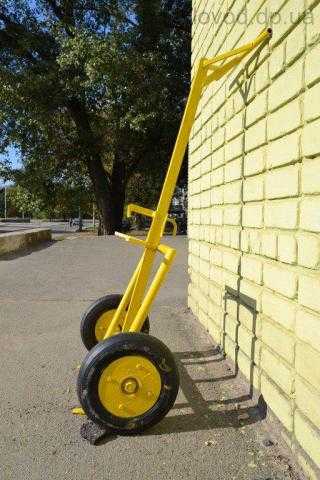

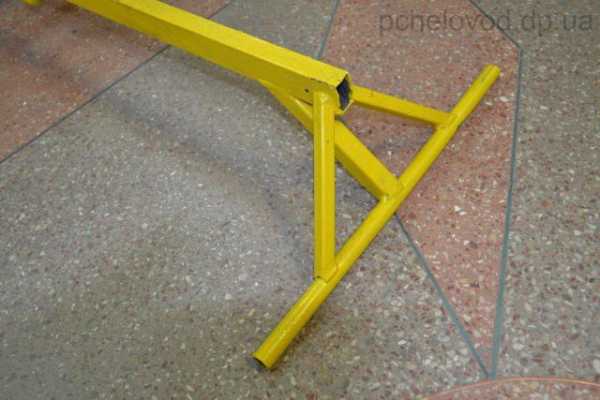

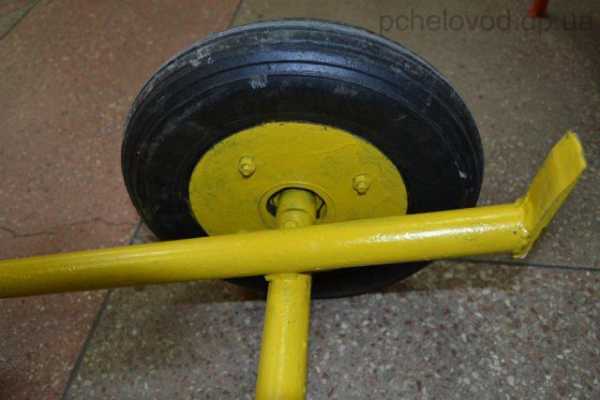

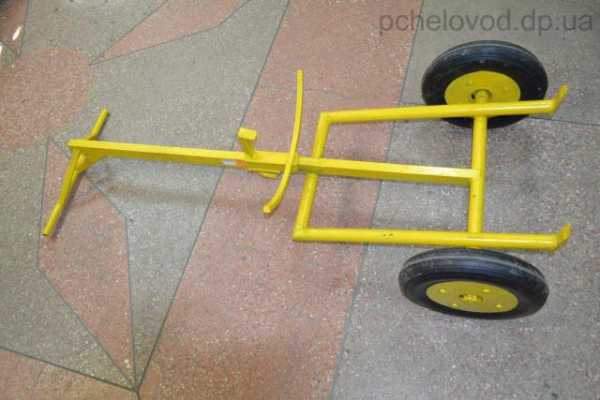

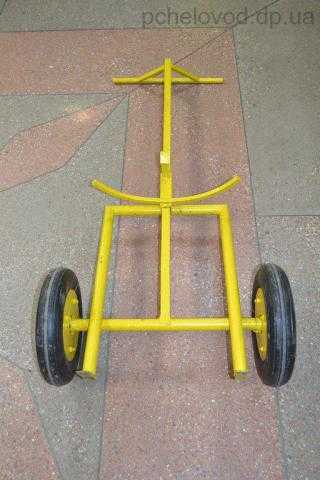

вес заявлен в 24 кг. У меня забрали мед с такой вот тележкой весом в 19-20 кг. мне понравилась в работе практична правда колеса сильно сдавливало от веса.
Может уже кто-то использует что-то подобное, сообщайте где можно купить насколько надежно в работе.
tochok.info

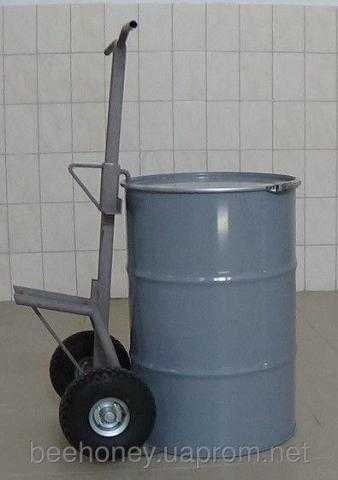

Тележка для бочек
| Паспорт Каталог | |||||||
|
|
|
|
|
|
Технические параметры тележки
| Модель | Грузоподъ- ёмность, кг. | Масса, кг. | Диаметр колёс, мм. |
| ТБ-1 | 300 | 27,4 | 160 | x | x | x | x |
| ТБК-1-4 | 320 | 16,3 | 250 | x | x | ||
| Супербат | 350 | 125 | x | x | x |
Характеристики колес Е, VE, А.
Пример обозначения тележки для бочек
| |||||||||||||||||||||||||||||||||||||||
pk-tiso.ru
Как сделать тележку для перевозки воды своими руками
Вы наверняка слышали, что для полива растений лучше всего подходит дождевая вода. Мы уже писали о том, как изготовить коллектор для дождевой воды, а в данной статье приведем инструкцию по созданию тележки. Тележка для перевозки воды позволит транспортировать дождевую воду на большие расстояния, например чтобы полить грядку в дальнем конце огорода.
Материалы:
На фото подписаны детали и материалы, которые вам понадобятся, чтобы сделать тележку для перевозки.
Инструменты:
- сварочный аппарат
- дрель
- болгарка
- трубогиб
Тележка для перевозки дождевой воды. Технология изготовления
Вода для полива огорода, как правило, набирается в бочки, поэтому наша тележка должна представлять собой конструкцию для перевозки бочек.
1. Изготовьте раму. Её лучше всего сделать из дюймовой стальной трубы квадратного сечения. Стенки трубы должны быть достаточно толстыми, так как конструкция должна будет выдержать немалый вес бочки с водой. Нарежьте трубу так, чтобы из отрезков можно было сварить квадрат со стороной 90-100 см с двумя продольными перемычками. Пластиковые бочки не все одинаковы, поэтому вам придется подгонять размер всех элементов конкретно под ваш резервуар, учитывая при этом размер колес.
Рама должна получиться достаточно широкой, чтобы бочка легла между колесами. Бочку укладывает на опоры, изготовленные из квадратной трубы (стенка трубы может быть тоньше, чем нужно для рамы).
Дышло изготавливается из трубы большего диаметра и приваривается под раму. Длина дышла должна быть приблизительно 175 см.
Следите, чтобы сварные швы были качественными. Все отверстия желательно просветлить перед свариванием, так как собранная тележка для бочек будет достаточно тяжелой и громоздкой, и сверлить будет уже не так удобно.
2. Установите колеса. Разметьте центры боковых перекладин рамы, от них в обе стороны отступите по 2,5 см и просверлите отверстия диаметром 12 мм. Установите раму на колеса с предварительно установленными втулками. Изготовьте пластины из металла. В пластинах на таком же расстоянии просверлите 12-миллиметровые отверстия. Установите пластины под втулки, в отверстия вставьте болты и затяните их так, чтобы пластины изогнулись и надежно зафиксировали втулки.
Теперь вам нужно изготовить и установить передний и задний упоры для бочки. Упоры желательно сделать регулируемыми, чтобы бочку можно было сдвигать вдоль оси, регулируя положение центра тяжести.

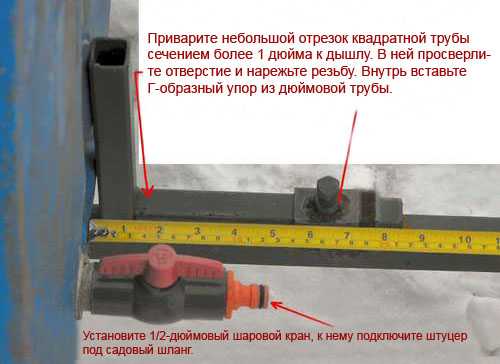

Приварите небольшой отрезок квадратной трубы сечением более 1 дюйма к дышлу. В ней просверлите отверстие и нарежьте резьбу. Внутрь вставьте Г-образный упор из дюймовой трубы. Упор будет свободно перемещаться, установив его в нужном положении, просто ввинтите в отверстие с резьбой болт и затяните его.
Установите 1/2-дюймовый шаровой кран, к нему подключите штуцер под садовый шланг. При перевозке воды шланг можно просто обматывать вокруг бочки, обязательно убедитесь, что во время движения крышка бочки плотно закрыта. Бочку можно наполнять водой, не снимая ее с тележки, поэтому тяжести поднимать вам не придется. Вместо обычного шланга можно подключать ленту для капельного орошения. Благодаря небольшому давлению вода будет медленно просачиваться сквозь отверстия, воды в бочке хватит на несколько часов.
3. Изготовьте дышло. Дышло изготавливают из трубы. Чем большее ее сечение и длина, тем лучше. В нашем случае длина дышла составила 175 см. К дышлу приварите ручку. Ручка должна быть достаточно большой, чтобы под нее пролезла рука. Ручка поможет поднять дышло на нужную высоту и установить сцепное устройство на фаркоп трактора или автомобиля. К нижней части дышла ближе к сцепному устройству приварите упор высотой около 10 см. Этот упор будет удерживать сцепное устройство на весу, предотвращая его засорение.
Тщательно окрасьте дышло и раму, так вы защитите их от коррозии. Установите сцепное устройство и можете пользоваться вашей тележкой.
Меры предосторожности
Бочка с водой весит около 250 кг, плюс вес самой тележки составляет около 50 кг. Это нужно учитывать, пользуясь тележкой для перевозки дождевой воды. Убедитесь, что ваш трактор или другое средство передвижения рассчитано на такой груз.
Перед использованием тележки тщательно отрегулируйте положение бочки. Постарайтесь, чтобы центр тяжести был немного смещен в сторону дышла, так тележка не буде опрокидываться.
Центр тяжести тележки с водой будет довольно высоко, поэтому в повороты желательно входить на небольшой скорости, чтобы прицеп не опрокинулся.
