Кубатурник оцилиндрованного бревна

где А — ширина теплового паза, b — глубина компенсационного паза, D — диаметр оцилиндрованного бревна(ОЦБ), h- высота ряда, H — высота ОЦБ.

Объем одного бревна высчитывается по формуле:  π* (1/2D)² • L

где π — это 3,14, D — диаметр бревна, L — длина бревна.

 Таблица кубатуры ОЦБ,  длина бревна 6000мм:

Диаметр ОЦБ D, мм	Паз ОЦБ A, мм	Высота ряда h, мм	Высота бревна Н, мм	Объем ОЦБ, м3	Площадь ОЦБ, м2	Кол-во ОЦБ в 1 м3, шт
140	70	121,2	130,6	0,09	1,453	11,1
160	80	138,5	149,2	0,12	1,662	8,29
180	90	155,8	167,9	0,15	1,869	6,55
200	100	173,2	186,6	0,19	2,078	5,31
220	110	190,5	205,2	0,23	2,286	4,39
240	120	207,8	223,9	0,27	2,493	3,69
260	130	225,1	242,5	0,32	2,701	3,14
280	140	242,4	261,2	0,37	2,908	2,71
300	150	259,8	279,9	0,42	3,117	2,36
320	160	277,1	298,5	0,48	3,325	2,07
340	170	294,4	317,2	0,54	3,532	1,84
360	180	311,7	335,8	0,61	3,74	1,64

Кубатурник оцилиндрованного бревна: схема расчета

Лучшие инструменты для дома по приемлемой цене (ссылка)
Если вы желаете жить в чистом с экологически точки зрения доме, то лучше материала, чем древесина вам не найти. Кроме своей натуральности этот вариант отличается удобством использования и красивым внешним видом.

Сегодня уже редко используют простые бревна. Чаще всего для строительства применяют брусья как натуральные, так и клееные. Но существует и более эстетичный и близкий к естественному вариант – это оцилиндрованное бревно.

Если вы решили использовать именно этот материал, то обязательно захотите узнать, сколько бревен вам понадобиться, то есть высчитать кубатурник оцилиндрованного бревна. Именно об этом и пойдет речь в статье.

Вначале немного о самом материале

Прежде всего, стоит понять, а что такое оцилиндрованное бревно и в чем его преимущества. Знание характеристик позволит помочь в подсчете кубатуры.

Итак, данный вид материал изготавливается из цельного бревна древесины. Заготовка доставляется на предприятие и пропускается через специальное устройство. В нем снимается определенный слой по окружности, в результате получается готовое изделие, с заранее заданными размерами.

К преимуществам такого материала можно отнести следующее:

• одинаковые параметры. Все оцилиндрованные бревна имеют одинаковые диаметр и длину. Конечно, все будет зависеть от производителя, но то, что изделия одной марки будут одинаковыми – это факт;
• такой стандарт позволяет существенно облегчить и ускорить строительные работы;

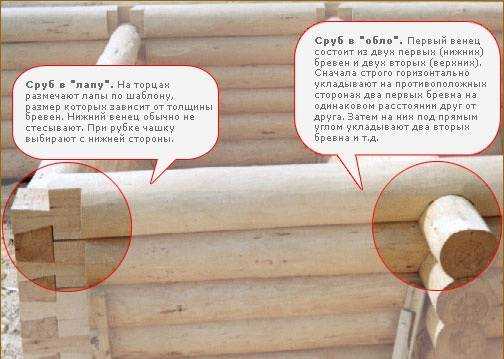

• круглое бревно имеет специальный паз, который обеспечивает плотное прилегание друг к другу. В результате у вас получится ровная стена практически без щелей;
• использование одинаковых бревен позволяет существенно улучшить внешний вид уже готового дома;
• облегчается транспортировка материала к месту строительства. Бревна стандартные, поэтому погрузка и разгрузка, а также перевозка не представляет трудностей

Кроме этого, не стоит забывать и про то, что оцилиндрованное бревно остается натуральным и обладает всеми положительными качествами древесины. Приятный микроклимат, красивый естественный цвет и текстура, легкость обработки – все это присуще описываемому материалу.



Но есть и ряд недостатков. В первую очередь такие бревна будут дороже необработанных. Кроме того, материал подвержен усадке, растрескиванию и скручиванию. Но все эти минусы чаще всего получаются только тогда, когда нарушена технология обработки первоначального материала.

Поэтому выбирать слишком дешевые изделия не стоит, они могут сыграть с вами плохую шутку во время эксплуатации. Если все на заводе сделано правильно, то оцилиндрованное бревно будет прекрасным вариантом для создания экологически чистого и красивого частного дома.

Как высчитать объемы

Кубатурник оцилиндрованного бревна очень важен при подготовке к строительным работам. Древесина хотя и не считается самым дорогим материалом, все равно стоит денег. Поэтому закупка лишнего может существенно удорожить дом. Да и при доставке материала лучше четко представлять его объем, чтобы поставщики не обманули.

В результате оцилиндровки все бревна в партии имеют одинаковые размеры, что значительно облегчает проведения расчетов.

Чаще всего для этого используется специальная таблица.

Расчет кубатуры оцилиндрованного бревна по таблице

Основные таблицы сведены в единый ГОСТ. С его помощью можно узнать сколько бревен в кубе, какова их длина и другие данные. Пользоваться ими сможет любой. Самая простая таблица выдает данные об кубатуре одного бревна. Для этого достаточно узнать его диаметр и длину.

Но бывает, что под рукой нет нужной таблицы. Например, вам на стройку привезли партию материала. Необходимо срочно сделать расчеты, чтобы не переплачивать.

Расчет объема по формулам

Для этого можно воспользоваться простым способом. Он заключается в следующем:

• в начале узнается общий объем занимаемый привезенным грузом. Для этого достаточно узнать ширину, высоту и длину складированного штабеля из оцилиндрованных бревен;
• как известно, бревна не занимают весь объем. Значительная часть в таком штабеле будет воздух. Но за долгие годы работы профессиональные строители выработали коэффициент, который позволяет узнать объем именно древесины, он равен 0,8;
• последним этапом будет перемножения объема занимаемого всей партией груза на наш коэффициент

В результате вы получите величину равную кубатуре привезенных вам оцилиндрованных бревен.

Обратите внимание! Есть способ сделать ручные расчеты с использованием простых школьных формул. Объем цилиндра, а именно такой фигурой является оцилиндрованное бревно, равен числу π умноженному на квадрат радиуса и на длину. Все эти значения вам будут известны, перемножив их, вы и получите объем одного бревна.

После этого достаточно сосчитать их количество и умножить на высчитанное значение (ведь все изделия одинаковых размеров).

Видео: Дом из оцилиндрованного бревна

Сколько пиломатериалов в бревне? — Деревообработка | Блог | Видео | Планы

Тим Найт • 3 августа 2011 г.

Лесоводы используют ряд математических формул для оценки длины досок пиломатериала в распиленном бревне. Используя одну из этих формул, известную как «правила бревен», вы тоже можете оценить количество пиломатериалов, которое получится из бревна. Это может быть полезно, скажем, если вы хотите оценить, сколько вы будете должны владельцу переносной лесопилки за распиловку для вас (поскольку он, вероятно, будет взимать плату за фут доски). Смета поможет вам приблизиться, так что окончательный счет не будет полной неожиданностью.

Правило журнала пытается оценить количество досок пиломатериалов в бревне. (Подножка в чистом виде — это доска толщиной 1 дюйм, длиной 12 дюймов и шириной 12 дюймов.) Это сложнее, чем вы думаете, потому что ширина пропила будет варьироваться от пильного полотна к пильному полотну, а отходы будут варьироваться в зависимости от того, насколько бревно распилено, и каждый вид дерева будет различаться по степени конусности от основания бревна до вершины. Правила бревна основаны на математических оценках объема цилиндра с регулировкой конусности, а пара даже основана на фактическом нанесении концов доски на круг заданного размера, равный диаметру бревна.

Большинство правил журналов использовались для расчета объема журналов обычного размера и распечатывались в виде таблиц. Вы найдете один для международного правила 1/4 бревна ниже. Чтобы использовать какое-либо правило журнала, вам нужно будет провести некоторые измерения журнала.

Измерьте длину бревна и округлите ее до ближайшего четного фута. Например, если у вас есть бревно длиной 15 футов 3 дюйма, используйте длину 14 футов в таблице правил для бревен. Большинство лесорубов разрезают бревна на куски, длина которых всего на дюйм или два больше ближайшего четного фута. Помните, что комель бревна обычно не распиливается, поэтому измеряйте длину по более короткой стороне бревна.

Наконец, измерьте диаметр в верхней части бревна. Всегда измеряйте диаметр «внутри коры» — это означает, что вы не хотите фиксировать толщину коры в своих измерениях.

Используйте свои измерения с прилагаемой таблицей, чтобы определить приблизительное количество досок, которое вмещает бревно. Бревно на приведенных выше фотографиях было 13 дюймов и 16 футов, поэтому мы оцениваем, что бревно состоит из 115 досок пиломатериалов.

Tim Knight

Содержание бревен в футах в соответствии с Международным правилом 1/4
Диаметр нижнего конца бревна внутри коры	Длина бревна (футы)
	8	10	12	14	16
	Ножки доски
12 дюймов	45	55	70	85	95
13 дюймов	55	70	85	100	115
14 дюймов	65	80	100	115	135
15 дюймов	75	95	115	135	160
16 дюймов	85	110	130	155	180
17 дюймов	95	125	150	180	205
18 дюймов	110	140	170	200	230
19 дюймов	125	155	190	225	260
20 дюймов	135	175	210	250	290
21 дюйм	155	195	235	280	320
22 дюйма	170	215	260	305	355
23 дюйма	185	235	285	335	390
24 дюйма	205	255	310	370	425
25 дюймов	220	280	340	400	460
26 дюймов	240	305	370	435	500
27 дюймов	260	330	400	470	540
28 дюймов	280	365	430	505	585
29 дюймов	305	385	465	545	630
30 дюймов	325	410	495	585	675

Использование линейки для измерения деревьев

Кэти Л. Смит, директор программы повышения квалификации – лесное хозяйство

Дэвид К. Апсли, специалист по природным ресурсам

Палочка для измерения деревьев – полезный инструмент для измерения деревьев и бревен. Хотя он и не такой точный, как более специализированные инструменты, он недорогой, его легко носить с собой, и он достаточно точен для большинства ваших потребностей в измерении деревьев и бревен. Этот стержень включает в себя несколько инструментов, которые обычно используются лесоводами и лесной промышленностью, и может помочь владельцам лесных угодий лучше понять и управлять своими лесными ресурсами. Что вы можете измерить с помощью этого стержня? Палка в основном используется для измерения диаметра стоящих деревьев в дюймах, их высоты в 16-футовых бревнах и объема, который они содержат в ножках или шнурах. Его также можно использовать для измерения диаметров бревен и оценки их объема. Кроме того, на шесте есть угловой датчик, который можно использовать для определения площади основания — измерения плотности деревьев или скученности.

Несмотря на то, что палка является полезным инструментом, она не избавит владельца леса от необходимости помощи профессионального лесничего. Владелец леса должен привлечь профессионального лесничего для разработки плана управления и оказания помощи в лесохозяйственных мероприятиях, таких как заготовка древесины и посадка деревьев.

Измерение диаметра дерева

При измерении диаметра дерева следует помнить о двух важных факторах: (1) диаметр дерева следует измерять в точке дерева на высоте 4,5 фута от земли (это известно как диаметр на высоте груди или d.b.h.) на склоне дерева вверху, и (2) деревья часто не идеально круглые; поэтому рекомендуется провести два измерения перпендикулярно друг другу и усреднить их.

Рис. 1. Измерительная линейка для дерева, показывающая сторону «деревянной шкалы».

Рисунок 2а. Палку следует прислонить к дереву на высоте 4,5 фута от земли.

При измерении диаметра дерева обязательно используйте сторону стержня с маркировкой «Шкала для измерения размера дерева» (рис. 1) и выполняйте шаги, описанные ниже:

1. Держите палку на расстоянии 25 дюймов от глаза и впритык к дереву так, чтобы «палочка из чешуи дерева» была обращена к вам.

1. Помните, что диаметр должен измеряться на высоте 4,5 фута от земли (d.b.h.) на склоне дерева, расположенном на склоне (рис. 2a). Полезно измерить 4,5 фута от земли и отметить точку на теле, где это происходит, или взять с собой трость высотой 4,5 фута, чтобы определить, где измерять диаметр.
2. Проверьте расстояние между глазом и палкой, чтобы убедиться, что оно составляет 25 дюймов (рис. 2b). Шкала «Диаметр бревна» в верхней части противоположной стороны палки представляет собой линейку, с помощью которой можно проверить это расстояние. Обратите внимание на изгиб руки, когда палка находится на расстоянии 25 дюймов от вашего глаза. Для точного измерения диаметра важно, чтобы палочка находилась на расстоянии 25 дюймов от вашего глаза. Часто проверяйте это расстояние, пока не сможете постоянно держать клюшку на расстоянии 25 дюймов.

2. Используя шкалу «Диаметр дерева (дюймы)» в верхней части линейки шкалы дерева, отрегулируйте линейку так, чтобы левая сторона («конец 0») линейки находилась на одной линии с левым краем линейки. дерево (рис. 2б).

3. Не двигая головой , переместите взгляд в самую правую видимую часть дерева. Прочтите диаметр по шкале, расположенной ближе всего к точке, где линия вашего взгляда пересекается с деревом. Это диаметр дерева в дюймах. Помните, что деревья часто бывают не идеально круглыми. Обязательно сделайте два измерения перпендикулярно друг другу, удерживая палку на расстоянии 4,5 фута от земли на стороне дерева, расположенной на возвышенности.

Рисунок 2б. Убедитесь, что расстояние от вашего глаза до палки составляет 25 дюймов.

Оценка товарной высоты дерева (в 16-футовых бревнах)

Товарная высота дерева, высота, до которой можно обрезать бревна, обычно измеряется в 16- и 8-футовых секциях (т. , 1 бревно = 16 футов; ½ бревна = 8 футов). Чтобы измерить коммерческую высоту дерева с помощью измерительной линейки, используйте шкалу вдоль нижнего края «шкалы дерева» на этой линейке (Рисунок 3). Когда палку держат вертикально, цифры на шкале будут справа (примерно на расстоянии 6 дюймов друг от друга). Эти весы откалиброваны для использования на расстоянии 66 футов от основания дерева. Поскольку эта шкала используется для оценки высоты с точностью до ближайшего ½ бревна (8 футов), расстояние в 66 футов от дерева обычно является адекватной мерой расстояния.

Рисунок 3. Используя диаметр и высоту в 16-футовых бревнах, определите объем досок в дереве.

1. Используя процедуру «Определение темпа», описанную ниже, отмерьте 66 футов от основания дерева. Хорошей идеей будет использовать рулетку, чтобы убедиться в том, что выбранное вами расстояние правильное, пока вы не станете согласовывать свой темп. По возможности избегайте движения в гору или под гору. Точность вашего шага снизится, если вы ходите по крутой или неровной поверхности.
2. Встаньте лицом к дереву, которое нужно измерить, и держите щуп вертикально на расстоянии 25 дюймов от глаза (рис. 4). Убедитесь, что шкала «Количество 16-футовых бревен» обращена к вам. Как и при измерении диаметра, это расстояние в 25 дюймов имеет решающее значение для получения точных измерений. Убедитесь, что палка находится как можно ближе к вертикали. Наклон клюшки вперед или назад заставит вас переоценить коммерческие высоты.
3. Совместите основание палки с верхней частью пня (около 1 фута над землей).
4. Наведите взгляд за правую сторону джойстика на точку на дереве, которую необходимо измерить.
5. Считайте высоту по шкале, ближайшей к точке, где линия вашего взгляда пересекается с деревом. Это товарная высота дерева в бревнах. Цифры на шкале, отмеченные цифрами 1, 2, 3, 4 и 5, соответствуют вершине каждого 16-футового бревна. Черточки без цифр представляют собой ½ логарифма. Измеряйте только полезную высоту. Обычно это происходит в той точке дерева, где оно достигает минимального полезного диаметра или обозначается тяжелыми ветвями, развилками и т. д. Десять и 4 дюйма обычно используются в качестве минимальных диаметров для пиловочника и балансовой древесины соответственно. Однако они могут варьироваться в зависимости от качества древесины и производимой продукции

Рисунок 4. Измерение высоты дерева в 16-футовых бревнах.

Определение темпа Шаг — это длина одного или двух ваших шагов. Отмерьте 66 футов на относительно плоской поверхности и, начиная с левой ноги, идите с комфортной скоростью и считайте каждый раз, когда правая нога касается земли. Определить, сколько шагов потребуется, чтобы преодолеть расстояние 66 футов. Повторите этот процесс хотя бы один раз и определите среднее количество шагов. Рассчитайте свой темп, разделив расстояние на количество шагов. Пример : Если ваша правая нога касается земли в среднем 13 раз на расстоянии 66 футов, разделите 66 футов на 13, чтобы получить темп 5,1 фута.



Оценка объема дерева

После определения диаметра и высоты дерева в 16-футовых бревнах объем дерева в футах досок можно считать из таблицы на шкале дерева (рис. 4). ).

1. Найдите диаметр дерева (та же шкала, которая используется для измерения диаметра дерева) в верхней части столбца.
2. Найдите коммерческую высоту этого дерева в 16-футовых бревнах в левой части таблицы.
3. Следуйте за соответствующей высотой в 16-футовых бревнах через стол, пока она не пересечется с соответствующим диаметром. Число в рамке представляет собой оценочный объем дерева в футах досок с использованием правила бревен Дойла с классом формы 78 (предполагается, что диаметр дерева внутри коры в верхней части первого бревна составляет 78 процентов от d.b.h.). В Соединенных Штатах используется множество правил ведения журналов. Дойл — наиболее часто используемое правило журнала в Огайо.

Пример : Дерево высотой 18 дюймов в.д.ч. и 3 16-футовых бревна товарной высоты будут содержать примерно 215 досочных футов древесины.



Что такое бордфут? Бортовой фут — это кусок дерева, который содержит 144 кубических дюйма, обычно визуализируется как кусок дерева со стороной 12 квадратных дюймов и толщиной 1 дюйм.

Вычеты за дефекты

Очень сложно оценить количество дефектов в стоячем дереве, потому что весь дефект не виден. Деревья могут иметь ряд дефектов (сучки, дыры, обрубки ветвей или дупла из-за прошлого пожара или другого повреждения), из-за которых все дерево или его часть могут стать непригодными для использования. Вычеты должны быть сделаны для предполагаемых потерь из-за этих дефектов. Деревья с дефектом более 50 процентов обычно обозначаются как «отбракованные» и часто не используются для изготовления пиломатериалов. Основываясь на очевидных дефектах дерева, используйте свое суждение, чтобы сделать выводы, которые уменьшат объем от 10 до 50 процентов.

Оценка дров

Количество дров для использования в качестве дров или для продажи в виде целлюлозы можно оценить с помощью таблицы «Количество корд на дерево», расположенной на «логарифмической шкале» палки (рис. 5).

1. Найдите диаметр дерева в столбце DBH (дюймы), расположенном в левой части соседних таблиц.
2. Найдите расчетную общую высоту всего дерева вдоль верхнего края таблицы.
3. Следуйте соответствующему диаметру по таблице, пока он не пересечется с соответствующей общей высотой. Число в рамке представляет собой предполагаемое количество деревянных шнуров, найденных на дереве. Это приблизительная оценка, так как фактическая сумма сильно зависит от структуры ветвей дерева.

Рисунок 5. Используйте диаграмму «Корды на дерево», чтобы подсчитать количество шнуров для дров в каждом дереве.

Пример : 20-дюймовое дерево высотой 60 футов содержит приблизительно 0,630 корд дерева.

Большинство 1/2-тонных подборщиков могут вместить от 1/3 до 1/2 корда древесины в зависимости от высоты и качества укладки древесины. Другими словами, большинство пикапов таскают за собой целую кучу дров.

Значительные различия в содержании твердой древесины в корде могут возникать из-за таких факторов, как плотность укладки древесины, диаметр древесины (большие диаметры обычно лучше укладываются), насколько хорошо обрезана древесина и разрезные или круглые.

Что такое шнур? Законной единицей измерения дров в Огайо является шнур, который представляет собой количество плотно сложенных дров, содержащихся в пространстве шириной 4 фута x высотой 4 фута x длиной 8 футов и содержащим 128 кубических футов. Рычаг или лицевой шнур — еще одна часто используемая единица измерения, и его высота составляет 4 фута х длина предпочтительного дерева х 8 футов в длину. Другими словами, три 16-футовых стога (3 x 16 футов = 48 футов) = 1 шнур и два 24-футовых стога (2 фута x 24 фута = 48 футов) = 1 шнур.



Шкала для бревен (правило Дойла)

Шкала для бревен — это инструмент для оценки объема бревен. Для оценки объема бревна выполните следующие шаги:

1. Измерьте длину бревна. Обычно бревна измеряются с интервалом в 2 фута (например, 8, 10, 12 и т. д.). Имейте в виду, что для обрезки пиломатериалов, из которых получится бревно, должно быть предусмотрено как минимум от 6 до 8 дюймов. Следовательно, бревно размером 16 футов 6 дюймов будет помечено как 16-футовое бревно. Если размер бревна составляет 16 футов 1 дюйм, оно будет помечено как 14-футовое бревно, чтобы обеспечить достаточный припуск на обрезку на заводе.
2. Измерьте диаметр бревна внутри коры (червяк) на узком конце, используя шкалу в дюймах на верхней части палки с «логарифмической шкалой» (см. рис. 6). Если бревно явно не круглое, измерьте самое узкое и самое широкое места и рассчитайте средний диаметр.
3. Используя таблицу бревенчатых весов (рис. 6), определите предполагаемый объем бревен в футах досок (правило Дойла). Найдите диаметр бревна, который вы измерили на шаге 2, по шкале «дюймы». Затем найдите строку в таблице «Шкала бревна», которая соответствует длине масштабируемого бревна. Число, на котором пересекаются соответствующий столбец и строка, является предполагаемым содержанием доски в бревне.

Рисунок 6. Используйте «Правило Дойла для бревен » с «Диаметром бревна (дюймы) » для оценки объема досок в бревнах.

Пример : бревно со средним диаметром 15 дюймов на узком конце (внутри коры) и наименьшей длиной 14 футов 6 дюймов будет иметь расчетный объем 106 досочных футов (правило Дойла). Если есть необходимость сделать вычет за дефект этого бревна, то это делается в том же порядке, что и для деревьев на корню.

Коэффициент базовой площади

Базовая площадь (BA) на акр — это метод выражения плотности лесных насаждений. Это сумма в квадратных футах поперечных сечений всех стволов деревьев (на уровне груди) в акре леса. Базальная зона включает кору с древесиной. Проще говоря, базальная площадь — это мера уровня скученности деревьев в лесу, и она используется лесниками для прореживания, рубки и других рекомендаций по управлению лесом.

Рис. 7. Датчик коэффициента базальной площади.

Рядом с концом стержня со стороны логарифмической шкалы (рис. 7) находится 10-факторный угловой датчик, используемый для оценки площади основания. Калибром является ширина черного квадрата. Фактор датчика составляет 10 квадратных футов базовой площади на акр, если палку держать вертикально, с квадратом, перпендикулярным линии взгляда, и на расстоянии ровно 25 дюймов от глаза.

Чтобы оценить базальную площадь в заданном месте:

1. Расположитесь в центре измеряемой области, возьмите палку, как описано выше, и сравните черный квадрат с каждым видимым деревом.
2. Засчитывается любое дерево, ствол которого находится по обе стороны от черного квадрата (т. е. шире квадрата; рис. 8). Держите ноги в центре одного и того же места, двигайтесь по полному кругу и подсчитывайте все деревья, превышающие калибр. Не считайте деревья, которые кажутся меньше ширины квадрата; если дерево кажется равным ширине квадрата, считайте его за 1/2 дерева (см. рис. 8).
3. Когда круг будет завершен, умножьте счет на 10, коэффициент ВА. Если подсчитать шесть деревьев, базовая площадь в этой точке выборки составит 60 квадратных футов на акр. Если подсчитать 15 деревьев, BA на акр составит 150 квадратных футов.

Для оценки БА для древостоя необходимо взять несколько точек отбора проб, обычно не менее 10 или не менее 1 на акр в крупных насаждениях. БА для всех точек выборки следует суммировать и усреднить, чтобы определить оценку БА для древостоя.

Дерево подсчета	Не считать	Пограничное дерево — считается за 1/2
