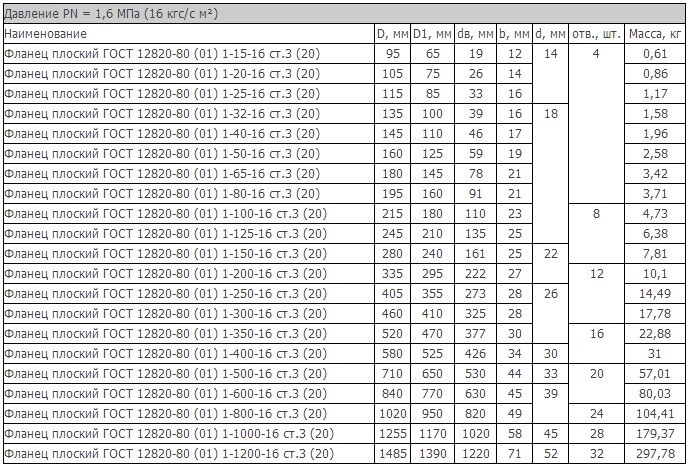

Таблица фланцев: Таблицы размеров фланцев стальных плоских, вес и исполнения фланцев

Исполнения фланцев от A до M. Как читать таблицы из ГОСТ?

19 июля 2021, 08:43

Фланцы представляют собой деталь дисковой формы с центральным отверстием для прохождения внутренней среды. По периметру расположены равноудаленные отверстия для крепежа. Исполнение фланца наносят в маркировку:

Рис. 1: Маркировка фланца, расположение исполнений

Историческая справка. До 2016 года существовала серия ГОСТов группы 12815-12822 и все типы фланцев имели разный ГОСТ. В настоящее время, фланцы изготавливают по ГОСТ 33259-2015. Основные отличия.

Как узнать размеры для исполнений фланцев?


Рис. 2: Схема фланцев в исполнениях A, B, C и D. Какие данные взять из схемы, чтобы найти в «таблица 2» в ГОСТ 33259-15 всю нужную информацию по размерам.

Как проверить по таблице из ГОСТ данные на каждое исполнение? Размеры фланцев можно увидеть в таблице 2 — «Размеры уплотнительных поверхностей фланцев» в ГОСТ 33259-15 (

скачать ГОСТ). На каждое исполнение соответствует определенный размер «D». Например, для фланцев с соединительным выступом B (1), стоит смотреть столбик «D₂», а для фланцев под прокладку овального сечения J (7) подойдет столбик «D₈» и «D₉».


Рис. 3: Схема фланцев в исполнениях E, F и J. Какие данные взять из схемы, чтобы найти в «таблица 2» в ГОСТ 33259-15 всю нужную информацию по размерам.


Рис. 4: Схема фланцев в исполнениях K, L и M. Какие данные взять из схемы, чтобы найти в «таблица 2» в ГОСТ 33259-15 всю нужную информацию по размерам.

Исполнение B — фланец с соединительным выступом

Стандартно, все фланцы из каталога ОНИКС выполнены в исполнении B (1). Среди услуг компании «ОНИКС» есть возможность переточки фланцев и заглушек в исполнения. Токарная обработка производится оперативно и качественно.

В результате вы получаете фланцы и заглушки с механической обработкой. Если вам требуется переточка, сообщите об этом менеджеру. Отправляйте заявку по электронной почте info@onyxspb.ru. Подробнее про услугу переточки фланцев и заглушек в исполнения — читать.

Таблица 1. Соотношение DN и PN для фланцев в исполнении B (1).

Схема Вид ГОСТ 12815-80 ГОСТ 33259-15 DN, PN (1 ряд) Ответный фланец
  с соединит.
выступом 		Исп. 1
Исп. B 		DN 10 до PN 160, 250.
(!!) PN 200 нет 		В (1) с соединит.
выступом
DN 15-250, PN 1-200
DN 300-400, PN 1-160
DN 400-500, PN 1-100
DN 600-1200, PN 1-63
DN 1400-1600 PN 1-40
DN 1800-2000 PN 1-25
DN 2200-3000 PN 1-10
DN 3200-3600 PN 1-6
DN 3800-4000 PN 2,5

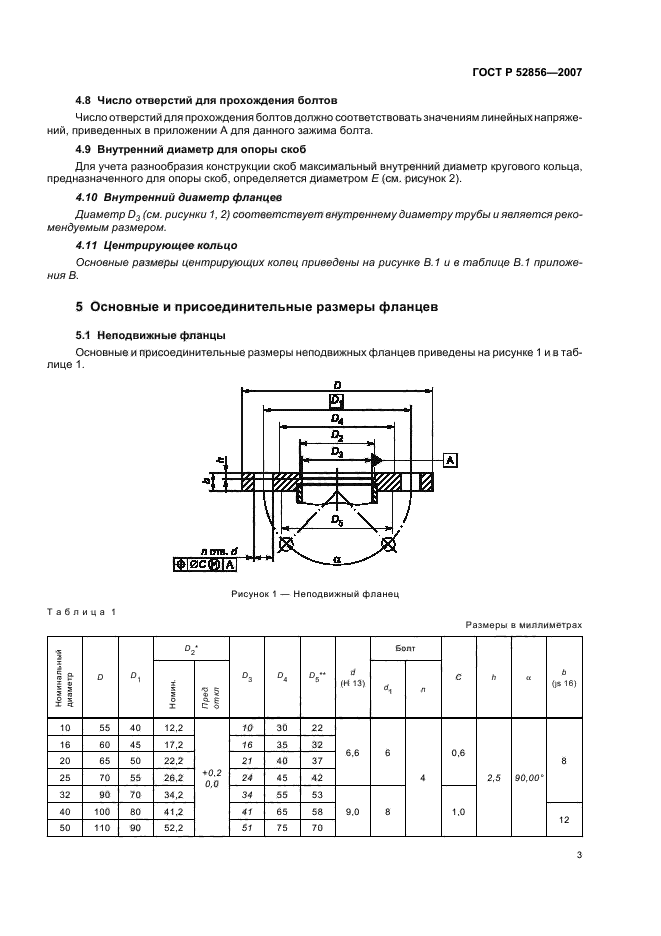

Как читать таблицы из ГОСТ?

Геометрия возможна по 1 и 2 ряду, однако не все исполнения предполагают разделение размеров на два столбца.

Отличие и показатели PN/DN видны в таблице выше. Фланцы в исполнениях L (8) и M (9) под фторопластовую прокладку по ГОСТ 33259-2015 можно изготовить диаметром только до 800 мм. Фланец A, с плоскостью, доступен во всех диаметрах, но с ограниченным давлением — PN 1, PN 2, PN 6. Исполнение фланцев K (6) и J (7) начинается с Ду 10 мм, но доступно только с Ру 63, а у исп. C (4) и F (3) во втором ряду давление для фланцев тоже начинается с PN 10, заканчиваясь 2000 кгс/см². Фланцевая пара шип-паз имеют одинаковые диапазоны в диаметрах и давлении, а точные размеры смотрите в таблице №2 по ГОСТ, в столбиках «D₃» «D₄» и «D₅» «D₆» соответственно.

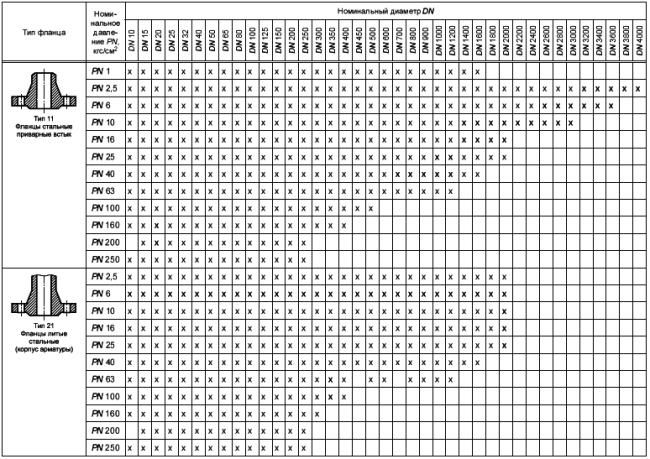

Таблица 2. Соотношение диаметра DN и давления PN к фланцам в исполнениях для 1 и 2 ряда.

Схема Вид ГОСТ 12815-80 ГОСТ 33259-15 DN, PN (1 ряд) DN, PN (2 ряд) Ответный фланец

плоскость - Исп. A от DN 10-4000, PN 1, PN 2, PN 6

-

A, плоскость


с выступом Исп. 2  Исп. E DN 10 PN 1-100 DN 10 -250 PN 10-250 PN 200 нет (2 ряд)

F (3), с впадиной

DN 15-250 PN 1-200 (1 ряд) DN 300 PN 10-160
(2 ряд)
DN 300 PN 1-160
(1 ряд) 		DN 350-500 PN 10-100 (2 ряд)
DN 350-400 PN 1-100 (1 ряд) DN 600-1200 PN 10-63 (2 ряд)
DN 450, DN 700-800 PN 1-40 (1 ряд) DN 1400-1600 PN 10-40 (2 ряд)
DN 500-600 PN 1-63 (1 ряд) DN 1800-2000 PN 10-25 (2 ряд)

с впадиной Исп. 3 Исп. F DN 10 PN 1-100
(1 ряд) 		DN 10-250 PN10-250 PN 200 нет (2 ряд) E (2), с выступом
DN 15-250 PN 1-200 (1 ряд) DN 300 PN 10-160
(2 ряд)
DN 300 PN 1-160
(1 ряд) 		DN 350-450 PN 10-100 (2 ряд)
DN 350-400 PN 1-100 (1 ряд) DN 500-1200 PN 10-63 (2 ряд)
DN 450, DN 700-800 PN 1-40 (1 ряд) DN 1400-1600 PN 10-40 (2 ряд)
DN 500-600 PN 1-63 (1 ряд) DN 1800-2000 PN 10-25 (2 ряд)

с шипом Исп.
 4 		Исп. C DN 10 PN 1-100
(1 ряд) 		DN 10-250 PN 10-250. PN 200 нет (2 ряд) D (5), с пазом
DN 15-250 PN 1-200 (1 ряд) DN 300 PN 10-160
(2 ряд)
DN 300 PN 1-160
(1 ряд) 		DN 350-500 PN 1-100
(2 ряд)
DN 350-400 PN 1-100 (1 ряд) DN 600-1200 PN 10-63 (2 ряд)
DN 450, DN 700-800 PN 1-40 (1 ряд) DN 1400-1600 PN 10-40 (2 ряд)
DN 500-600 PN 1-63 (1 ряд) DN 1800-2000 PN 10-25 (2 ряд)

с пазом Исп. 5 Исп. D DN 10 PN 1-100
(1 ряд) 		DN 10-250 PN 10-250. PN 200 нет (2 ряд) C (4), с шипом
DN 15-250 PN 1-200 (1 ряд) DN 300 PN 10-160
(2 ряд)
DN 300 PN 1-160
(1 ряд) 		DN 350-500 PN 10-100 (2 ряд)
DN 350-400 PN 1-100 (1 ряд) DN 600-1200 PN 10-63 (2 ряд)
DN 450, PN 700-800 PN 1-40 (1 ряд)
DN 1400-1600 PN 10-40 (2 ряд)
DN 500-600 PN 1-63 (1 ряд) DN 1800-2000 PN 10-25 (2 ряд)
под линзовую прокладку Исп. 6 Исп. K DN 10 PN 63-100 - K (6), фланец
под линзовую
прокладку
DN 15-200 PN 63-200 -
DN 250-300 PN 63-160 -
DN 350-400 PN 63-100
-

под прокладку овального сечения   Исп. 7   Исп. J   DN 10-200 PN 63-200 (1 ряд) DN 10-200 PN 63-200
(2 ряд) 		J (7), фланец под
прокладку овального
сечения
DN 250-400 PN 63-160 (1 ряд) DN 250-400 PN 63-161 (2 ряд)

с шипом Исп. 8 Исп. L DN 10 PN 1-100
(1 ряд) 		DN 10 PN 1-100 (2 ряд) M (9) фланец
с пазом под
фторопластовую прокладку
DN 15-250 PN 1-200 (1 ряд) DN 15-250 PN 1-200
(2 ряд)
DN 300 PN 1-160
(1 ряд) 		DN 300 PN 1-160 (2 ряд)
DN 350-400 PN 1-100 (1 ряд) DN 350-400 PN 1-100
(2 ряд)
DN 450, DN 700-800 PN 1-40 (1 ряд) DN 450, DN 700-800 PN 1-40 (2 ряд)
DN 500-600 PN 1-63 (1 ряд) DN 500-600 PN 1-63
(2 ряд)

с пазом Исп. 9 Исп. M DN 10 PN 1-100
(1 ряд) 		DN 10 PN 1-100 (2 ряд) L (8) фланец с шипом
под фторопластовую
прокладку
DN 15-250 PN 1-200
(1 ряд) 		DN 15-250 PN 1-200
(2 ряд)
DN 300 PN 1-160
(1 ряд) 		DN 300 PN 1-160 (2 ряд)
DN 350-400 PN 1-100 (1 ряд) DN 350-400 PN 1-100
(2 ряд)
DN 450, DN 700-800 PN 1-40 (1 ряд) DN 450, DN 700-800 PN 1-40 (2 ряд)
DN 500-600 PN 1-63
(1 ряд) 		DN 500-600 PN 1-63
(2 ряд)

Полезное чтение:

  • Подробное описание исполнений фланцев K, J, L, M
  • Разбор каждого исполнения фланцев A, B, F, E, D, C

— Осколкова Анастасия, контент-менеджер «ОНИКС»
ЧИТАЙТЕ ТАКЖЕ

Сравнение стали 10Х17Н13М2Т и 316Ti. Механические свойства и преимущества коррозионно-стойкого сплава 02.11.2022

Как расшифровываются марки сталей? Классификация марок сталей 19.10.2022

Расшифровка маркировки деталей трубопровода, как в ней разобраться? Подробный гайд 21.09.2022

Воротниковые фланцы на высокое давление. Стандарты ГОСТ, ASME, DIN, EN 12.09.2022

Таблица подбора крепежа к соединениям

Информация о материале
Категория: Блог

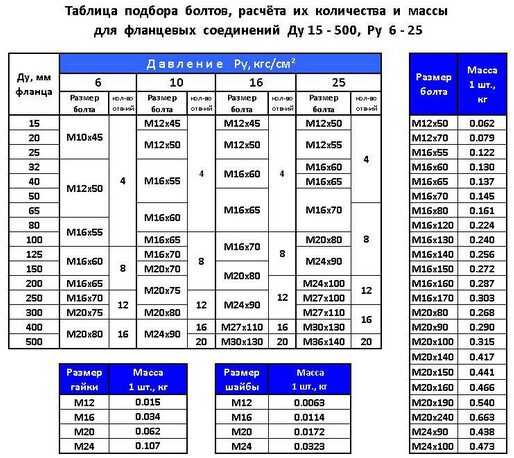

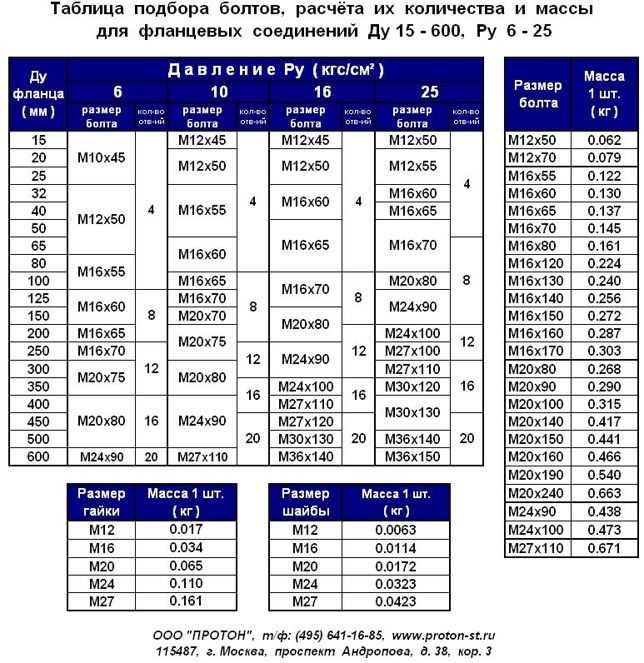

Таблица соответствия крепежа и фланцев различного диаметра и давления. Подбор болтов и шпилек происходит в соответствии с ГОСТом фланцев (воротниковые ГОСТ 12821-01, плоские ГОСТ 12820-01). Количество болтов и шпилек необходимых для фланцевого соединения, соответствует кол-ку отверстий на фланцах.



Ду фланца, мм Ру фланца атм. Фланцы воротниковые по ГОСТ 12821-01 Фланцы плоские по ГОСТ 12820-01
количество отверстий во фланце Шпилька ГОСТ 9066-75 количество отверстий во фланце вариант крепления
Шпилька 9066-75 Болт ГОСТ 7798-70
1 шпилька 2 гайки 1 шпилька 2 гайки 1 болт 1 гайка
15 6 4 М10х60 4 М10х60 М10х40
10 4 М12х65 4 М12х65 М12х50
16 4 М12х70 4 М12х65 М12х50
25 4 М12х75 4 М12х65 М12х50
40 4 М12х75
63 4 М12х80
160 4 М12х80
20 6 4 М10х60 4 М10х60 М10х40
10 4 М12х70 4 М12х70 М12х50
16 4 М12х70 4 М12х70 М12х50
25 4 М12х75 4 М12х70 М12х50
40 4 М12х75
63 4 М16х90
160 4 М16х100
25 6 4 М10х65 4 М10х60 М10х40
10 4 М12х70 4 М12х70 М12х50
16 4 М12х70 4 М12х70 М12х50
25 4 М12х75 4 М12х70 М12х50
40 4 М12х75
63 4 М16х100
160 4 М16х100
32 6 4 М12х70 4 М12х70 М12х50
10 4 М16х80 4 М16х90 М16х60
16 4 М16х80 4 М16х90 М16х60
25 4 М16х90 4 М16х90 М16х60
40 4 М16х90
63 4 М20х110
160 4 М20х110
40 6 4 М12х70 4 М12х70 М12х50
10 4 М16х80 4 М16х90 М16х60
16 4 М16х80 4 М16х90 М16х60
25 4 М16х90 4 М16х90 М16х80
40 4 М16х90
63 4 М20х110
160 4 М20х120
50 6 4 М12х70 4 М12х70 М12х50
10 4 М16х80 4 М16х90 М16х60
16 4 М16х80 4 М16х90 М16х80
25 4 М16х90 4 М16х90 М16х80
40 4 М16х90
63 4 М20х110
100 4 М24х120
160 4 М24х130
65 6 4 М12х70 4 М12х70 М12х50
10 4 М16х90 4 М16х90 М16х60
16 4 М1бх90 4 М16х90 М16х80
25 8 М16х100 8 М16х90 М16х80
40 8 М16х100
63 8 М20х120
80 6 4 М16х80 4 М16х90 М16х60
10 4 М16х90 4 М16х90 М16х60
16 4 М16х90 4 М16х90 М16х80
25 8 М16х100 8 М16х100 М16х80
40 8 М16х100
63 8 М20х120
100 6 4 М16х80 4 М16х90 М16х60
10 8 М16х90 8 М16х90 М16х80
16 8 М16х100 8 М16х100 М16х80
25 8 М20х110 8 М20х110 М20х90
40 8 М20х110
63 8 М24х130
100 8 М27х150
160 8 М27х160
200 8 М36х230
125 6 8 М16х90 8 М16х90 М16х60
10 8 М16х100 8 М16х90 М16х80
16 8 М16х100 8 М16х100 М16х80
25 8 М24х120 8 М24х140 М24х100
40 8 М24х130
63 8 М27х150
150 б 8 М16х90 8 М16х90 М16х60
10 8 М20х110 8 М20х110 М20х90
16 8 М20х110 8 М20х110 М20х90
25 8 М24х130 8 М24х140 М24х100
40 8 М24х130
63 8 МЗ0х1б0
100 12 М30х180
160 12 М30х180
200 6 8 М16х90 8 М16х90 М16х80
10 8 М20х110 8 М20х110 М20х90
16 12 М20х110 12 М20х110 М20х90
25 12 М24х130 12 М24х140 М24х100
40 12 М27х150
63 12 М30х170
100 12 М36х200
160 12 М36х220
250 6 12 М16х90 12 М16х90 М16х80
10 12 М20х110 12 М20х110 М20х90
16 12 М24х120 12 М24х140 М24х100
25 12 М27х140 12 М27х150 М27х110
40 12 М30х160
63 12 М36х190
160 12 М36х230
З00 10 12 М20х120 12 М20х110 М20х90
16 12 М24х130 12 М24х140 М24х100
25 16 М27х150 16 М27х150 М27х110
40 16 М30х180
63 16 М36х200
100 16 М42х250
160 16 М42х270
350 6 12 М20х100 12 М20х110 М20х90
10 16 М20х120 16 М20х110 М20х90
16 16 М24х130 16 М24х140 М24х100
25 16 М30х160 16 М30х180 М30х130
40 16 М30х190
63 16 М36х220
400 6 16 М20х100 16 М20х110 М20х90
10 16 М24х120 16 М24х140 М24х100
16 16 М27х150 16 М27х150 М27х110
25 16 М30х170 16 М30х180 М30х130
40 16 М36х210
63 16 М42х240
100 16 М48х290
500 6 16 М20х100 16 М20х100 М20х90
10 20 М24х130 20 М24х140 М24х100
16 20 М30х170 20 М30х180 М30х130
25 20 М36х190 20 М36х200 М36х150
40 20 М42х230
63 20 М48х280
600 6 20 М24х120 20 М24х140 М24х100
10 20 М27х130 20 М27х150 М27х110
16 20 М36х190 20 М36х200 М36х150
25 20 М36х200 20 М36х200 М36х150
40 20 М48х250
63 20 М52х280
700 6 24 М24х110 24 М24х140 М24х100
10 24 М27х140 24 М27х150 М27х110
16 24 М36х190 24 М36х200 М36х150
25 24 М42х220
800 6 24 М27х120 24 М27х150 М27х110
10 24 М30х150 24 М30х180 М30х130
16 24 М36х190 24 М36х200 М36х150
25 24 М42х230
1000 6 28 М27х120 28 М27х150 М27х110
10 28 М30х140 28 М30х180 М30х130
16 28 М42х210
25 28 М52х250
1200 10 32 М36х200
16 32 М48х250
25 32 М52х250

Таблица фланцев ASME PN AS2129 4331 4087 ISO700501 BS10EFH MSSSP44

Таблица фланцев клапанов Логарифмическая линейка и сравнение – размеры ASME/BS/AS/PN/EN/ISO

  • РАЗМЕР
  • Выберите размер столаDN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200DN250DN300DN350DN400DN450DN500DN600DN650DN700DN750DN800DN850DN900

Таблица фланцев ASME – B16.

5
  • 150 КЛАСС
  • 300 КЛАСС
  • 600 КЛАСС
  • 900 КЛАСС
  • 1500 КЛАСС
  • 2500 КЛАСС

Таблица стальных фланцев AS2129/AS4087

  • Таблица D/E и PN 14~35

Таблица фланцев EN1092-1 PN

  • PN 6 – 100

Фланец API6A, шпилька и логарифмическая линейка с прокладкой – API6B/API6BX

  • 2000–15 000 PSI

Обзор

В Австралии стандарты фланцев BS и AS практически одинаковы, но имеют метрическую форму. Следовательно, метрические размеры указываются как «DN» (номинальный диаметр) в мм. Эквивалентный имперский размер округляется до ближайшего кратного 25 мм (для 2 дюймов и более), как показано ниже. Однако фактические размеры и размеры отверстий не изменились. «NB» (номинальный диаметр) также иногда используется для обозначения размеров клапана.

1/2″ Ду15
3/4″ Ду20
1″ Ду25
1 1/4″ Ду32
1 1/2″ Ду40
2″ Ду50
2 1/2″ Ду65
3″ Ду80
4″ Ду100
5″ Ду125
8″ Ду200
10″ Ду250
12″ Ду300
14″ Ду350
15″ Ду375
16″ Ду400
18″ Ду450
20″ Ду500
24″ Ду600
28″ Ду700
30″ Ду750
32″ Ду800
36″ Ду900

В настоящее время в Австралии в нефтяной, газовой и горнодобывающей промышленности наиболее распространены фланцы ANSI по ANSI B16. 5. Однако в общепромышленном, коммерческом и водосточном производстве наиболее распространены фланцы AS2129. Все чаще европейские фланцы с номиналом PN также указываются в BS4504, а также в AS4331 и EN 109.2-1. Стандарт BS4504 устарел и заменен стандартом EN 1092, который указан в британских стандартах как BS-EN 1092. Стандарт EN 1092 был разработан на основе стандарта DIN 2501, который стал частью стандарта ISO 7005, затем был создан стандарт EN 1092 в качестве стандарта для фланцев на основе DIN. (Фланцы BS4504 в целом соответствовали старой спецификации DIN 2501, но новый стандарт EN 1092 охватывает более широкий диапазон). EN 1092-1 для стальных фланцев, EN 1092-2 для железных фланцев, EN 1092-3 для фланцев из сплава, EN 1092-4 для фланцев из алюминиевого сплава. PN означает номинальное давление и примерно соответствует количеству бар, т. е. рабочее давление в холодном состоянии PN10 составляет 10 бар. Номинальные параметры варьируются от PN2,5 до PN420. Последний австралийский стандарт AS4331 ссылается на эту рейтинговую систему (от PN2,5 до PN420). AS4331 является воспроизведением стандарта ISO 7005, основанного на американской и европейской системах фланцев PN20, PN50, PN 110, PN 150, PN 260 и PN 420. Стальные фланцы «разработаны так, чтобы быть взаимозаменяемыми» с фланцами в соответствии с американскими стандартами ANSI/ASME B16. .5 и ПСС СП44; они не идентичны, но «считаются соответствующими» размерам, указанным в ANSI/ASME B16.5 и MSS SP44.

Класс 150: PN 20
Класс 300: PN 50
Класс 600: PN 110
Класс 900: PN 150
Класс 1500: PN 260
Класс 2500: PN 420

ISO включает европейские фланцы DIN PN6/10/16/25/40, которые ранее были DIN 2501-1 и BS4504. Эти фланцы такие же, как EN1092, но EN1092 также включает фланцы на основе DIN с более высоким рейтингом. Следовательно, в Австралии большинство пользователей просто ссылаются на исходные стандарты ASME B16.5, поскольку они уже используются в Австралии в нефтяной, газовой и горнодобывающей промышленности, и фактически при давлениях выше таблицы E он был преобладающим стандартом, используемым в последнее время. 30 лет. Тем не менее, инженеры по трубопроводам должны обращаться к новому стандарту AS AS4331 для интерпретации и требований к спецификациям. Обратите внимание, что в случае эквивалентов AS4331.1/ISO 7005-1 ANSI они не абсолютно идентичны ANSI, но «считаются соответствующими и взаимозаменяемыми».

Номиналы классов трубопроводов на основе ASME B16.5 и соответствующих номиналов PN: –

Класс фланцев 150 300 400 600 900 1500 2500
Номинальное давление фланца, PN 20 50 68 100 150 250 420

PN — обозначение номинального значения, за которым следует номер обозначения, указывающий приблизительное номинальное давление в бара .

Рейтинги PN не обеспечивают пропорциональное соотношение между различными номерами PN, в отличие от номеров классов.

Австралийский стандарт

AS2129 происходит от BS10 и соответствует метрическим стандартам. В некоторых случаях немного большие отверстия под болты обеспечивают лучший зазор, так как метрические болты указаны вместо болтов UNC, используемых в BS10. AS4087 является обновлением AS2129, однако AS2129 по-прежнему широко используется, поэтому он не был удален в качестве стандарта, однако теперь он охватывает только таблицы AS от D до H.

AS4087 является последним стандартом для таблиц BS от D до H, используется то же сверление, но используется новая система номинального давления PN. Поскольку новые номинальные значения давления немного выше, толщина фланцев немного увеличилась. Кроме того, размеры приподнятой поверхности (хотя они редко указываются, в основном используется плоская поверхность) немного больше. Таблицы C, от J до R, больше не существует, PN16 — это то же отверстие, что и таблица D, PN21 — то же самое, что и таблица E, PN35 — то же самое, что и таблица H. используется репликация стандарта ISO 7005-1, который, в свою очередь, является метрическим эквивалентом ASME B16.5 класса 150–2500.2).

AS/NZS 4331 идентичен стандарту ISO 7005 и воспроизведен на его основе.
4331.1 – стальные фланцы (ISO 7005-1) EN1092-2 (на основе DIN 2501/BS4504) PN2,5 / 6 / 10 / 10 16 / 25 / 40 и ANSI 150~2500LB эквивалент ISO PN 20 / 50 / 110 / 150 / 260 / 420
4331.2 – Чугунные фланцы (ISO 7005-2) PN2.5 / 6 / 10 / 19 20 / 25 / 40 / 50
4331.3 – Фланцы из медного сплава и композитные фланцы (ISO 7005-3) PN10 до N50

Хотя в стандартах указано, что они идентичны, я заметил очень незначительные различия в толщине фланцев между ISO 7005 (AS4331) и EN1092. Обратитесь к онлайн-логарифмической линейке Global Supply Line выше, чтобы узнать о различиях.

AS 4331 является репродукцией стандарта ISO 7005, основанного на американской и европейской фланцевых системах . Стальные фланцы PN20, PN50, PN110, PN150, PN260 и PN420 «предназначены для взаимозаменяемости» с фланцами в соответствии с американскими стандартами ANSI/ASME B16.5 и MSS SP44. Они не идентичны, но «считаются соответствующими» размерам, указанным в ANSI/ASME B16.5 и MSS SP44.

Flanges ANSI, охватывающие 4331,1/ISO 7005-1
Класс 150: PN20
Класс 300: PN50
Класс 600: PN110
Класс 900: PN150
Класс 1500: PN260
Class 2500: PN150
. AS 4331 является репродукцией) также включает европейские фланцы DIN PN6 / 10 / 16 / 25 / 40, которые ранее были DIN 2501-1 и BS4504. Эти фланцы такие же, как EN1092 , но EN1092 также включает фланцы на основе DIN с более высоким рейтингом.

Хотя в стандартах указано, что они идентичны, между ISO 7005 (AS4331) и EN1092 имеются незначительные различия в толщине фланцев. Обратитесь к онлайн-логарифмической линейке Global Supply Line выше, чтобы узнать о различиях.

DIN based Steel/ BS4504 based on flanges covered by AS 4331.1/ ISO 7005-1
PN2.5
PN6
PN10
PN16
PN25
PN40

Железо DIN/ BS4504 на основе фланцев, покрытых AS 4331.2/ ISO 7005-2
PN2.5
PN6
PN10
PN16
PN20
PN25
PN40
PN50

API6A

API6A flanging is used in Australia in oil drilling and устьевые системы. (см. нашу логарифмическую линейку для нефтяных месторождений, нажмите здесь. Номинальные значения API варьируются от 2 000 до 20 000 фунтов на квадратный дюйм (давление в холодном состоянии). Стандарт ANSI был первоначально создан на основе API, поэтому в классах ANSI от 600 до 900 и 1500 фланцы по размерам эквивалентны API 2 000, 3 000 и 5000 для большинства размеров в соответствии с ANSI 300NB (12″) API 13 5/8″, но фланцы ANSI, изготовленные из углеродистой стали с более низким пределом текучести, рассчитаны на более низкое рабочее давление. Однако GSL имеет в наличии фланцы с высоким пределом текучести из углеродистой стали API6A 45K, которые совместимы с фитингами ASME A234 WPB и трубой A106B/API5LB Нажмите здесь, чтобы узнать больше

ANSI/ASME

ASME (Американское общество инженеров-механиков, членом которого является компания Australian Pipeline Valve) представляет собой группу стандартов, которые, в свою очередь, охватываются Американским институтом стандартов (ANSI), поэтому их фланцы могут называется классом ANSI или ASME. Класс также традиционно обозначается аббревиатурой CL или LB (устно произносится как фунт) или крестиком (#), но не фунтами на квадратный дюйм, поскольку это может быть неверно истолковано как холодное рабочее давление (CWP). Поскольку ANSI 150, например, имеет CWP 285 фунтов на квадратный дюйм, поэтому, в отличие от системы PN, этот класс не связан с CWP. AS4331 принял отверстия и размеры ANSI, но использует номинальные классы PN. Следовательно, в некоторых размерах фланцы имеют большую толщину, чтобы довести класс до требуемого класса PN.

Классы давления фланцев по ASME

Фланцы из кованой стали, ASME B16.5, производятся в семи основных классах:

150–300–400–600–900–1500–2500 фунтов

9004 более высокое давление, чем фланец класса 150, потому что фланец класса 300 состоит из большего количества металла и, следовательно, может выдерживать большее давление. Однако существует ряд факторов, которые могут повлиять на допустимое давление фланца.

Класс давления для фланцев часто выражается в «фунтах». Для обозначения класса давления используются разные названия. Например: 150 фунтов, или 150 фунтов, или 150#, или класс 150 — все это означает одно и то же.

Номинальное давление ASME

Фланцы могут выдерживать различное давление при разных температурах. (См. диаграммы давления/температуры на этом веб-сайте для различных типов материалов). По мере повышения температуры номинальное давление фланца уменьшается. Например, фланец класса 150 A105 рассчитан примерно на 270 фунтов на кв. дюйм (изб.) (1861 кПа) при температуре окружающей среды, 180 фунтов на кв. 517 кПа) примерно при 800ºF (426ºC). Следовательно, когда давление падает, температура повышается, и наоборот. Дополнительные факторы заключаются в том, что фланцы могут быть изготовлены из различных материалов, таких как нержавеющая сталь, литой и ковкий чугун, легированная сталь, углеродистая сталь и т. д. Каждый материал имеет разное номинальное давление.

Ниже приведен пример фланца NPS 12 (300NB) для всех классов основного давления. Этот пример показывает, что все диаметры выступа одинаковы; но внешний диаметр, окружность болтов и диаметр отверстий под болты становятся больше с каждым более высоким классом давления. Бурение осуществляется по установленному графику. Размеры фланцев см. в нашей Таблице фланцев — «Онлайн-логарифмическая линейка» выше. Количество и диаметр (мм) отверстий под болты для приведенного ниже примера 300NB: 12 ​​x 25,4 мм, класс 150, 16 x 32 мм, класс 300, 16 x 34,9.Class 400, 20 x 34,9 мм Class 600, 20 x 38,1 мм Class 900, 16 x 54 мм Class 1500 и 12 x 73 мм Class 2500. B16.5 (опубликовано в метрической и имперской системе). Для промежуточных температур производителями рассчитывается линейная интерполяция.

Номинальные значения давления-температуры применимы к фланцевым соединениям, которые могут быть уменьшены за счет использования прокладок или шпилек.

Температура, указанная для соответствующего номинального давления, представляет собой температуру корпуса клапана или фланца, работающего под давлением. Как правило, эта температура такая же, как у среды в линии и внешней среды, в зависимости от того, какая из них выше (но также необходимо учитывать самую низкую температуру каждого из них для работы при низких температурах). Для любой температуры ниже -29ºC, номинальное значение не должно превышать номинальное значение, указанное для -29 ºC, в зависимости от материалов, номинальное значение может быть ниже.

В следующих двух таблицах приведены примеры двух групп материалов в соответствии с ASTM, номинальное давление-температура фланцев в соответствии с ASME B16. 5 – 2009.

ASTM Группа 2-1.1 Материалы
Номинальное обозначение Поковки Отливки
C-Si А105 (1) A216 Gr.WCB (1)
C-Mn-Si A350 Gr.LF2 (1) –
3 1/2Ni A350 Gr.LF3 –
C-Mn-Si-V A350 Gr.LF6 класс 1 (3) –
ПРИМЕЧАНИЯ:
(1) При длительном воздействии температур выше 425ºC карбидная фаза стали может превратиться в графит. Допустимо, но не рекомендуется для длительного использования при температуре выше 425ºC.
(3) Не используйте при температуре выше 260ºC.
ASTM Группа 2-2.3 Материалы
Номинальное обозначение Поковки Отливки
16Cr-12Ni-2Mo А182 гр. F316L А351 CF3M
18Cr-13Ni-3Mo А182 гр.F317L
18Cr-8Ni A182 Gr.F304L (1) А351 CF3
ПРИМЕЧАНИЯ:
(1) Не используйте при температуре выше 425ºC.

В приведенных ниже 2 таблицах показаны номинальные значения давления/температуры по ANSI/ASME класса от 150 до 2500 фунтов для групп 2-1.1 и 2-2.3

Номинальные значения давления-температуры для материалов ASTM группы 2-1.1
Рабочее давление по классам, БАР
Темп.°C 150 300 400 600 900 1500 2500
от -29 до 38 19,6 51,1 68,1 102,1 153,2 255,3 425,5
50 19,2 50,1 66,8 100,2 150,4 250,6 417,7
100 17,7 46,6 62,1 93,2 139,8 233 388,3
150 15,8 45,1 60,1 90,2 135,2 225,4 375,6
200 13,8 43,8 58,4 87,6 131,4 219 365
250 12,1 41,9 55,9 83,9 125,8 209,7 349,5
300 10,2 39,8 53,1 79,6 119,5 199,1 331,8
325 9,3 38,7 51,6 77,4 116,1 193,6 322,6
350 8,4 37,6 50,1 75,1 112,7 187,8 313
375 7,4 36,4 48,5 72,7 109,1 181,8 303,1
400 6,5 34,7 46,3 69,4 104,2 173,6 289,3
425 5,5 28,8 38,4 57,5 ​​ 86,3 143,8 239,7
450 4,6 23 30,7 46 69 115 191,7
475 3,7 17,4 23,2 34,9 52,3 87,2 145,3
500 2,8 11,8 15,7 23,5 35,3 58,8 97,9
538 1,4 5,9 7,9 11,8 17,7 29,5 49,2
Номинальные значения давления-температуры для материалов группы 2-2. 3 ASTM
Рабочее давление по классам, БАР
Темп.°C 150 300 400 600 900 1500 2500
от -29 до 38 15,9 41,4 55,2 82,7 124,1 206,8 344,7
50 15,3 40 53,4 80 120,1 200,1 333,5
100 13,3 34,8 46,4 69,6 104,4 173,9 289,9
150 12 31,4 41,9 62,8 94,2 157 261,6
200 11,2 29,2 38,9 58,3 87,5 145,8 243
250 10,5 27,5 36,6 54,9 82,4 137,3 228,9
300 10 26,1 34,8 52,1 78,2 130,3 217,2
325 9,3 25,5 34 51 76,4 127,4 212,3
350 8,4 25,1 33,4 50,1 75,2 125,4 208,9
375 7,4 24,8 33 49. 5 74,3 123,8 206,3
400 6,5 24,3 32,4 48,6 72,9 121,5 202,5 ​​
425 5,5 23,9 31,8 47,7 71,6 119,3 198,8
450 4,6 23,4 31,2 46,8 70,2 117,1 195,1

LB происходит от латинского слова Libra (весы), римской единицы массы, похожей на фунт, поэтому это было принято в качестве другого способа обозначения класса. Никогда не говорите PSI, так как это можно спутать с фланцами API 6B, которые имеют рейтинг PSI (CWP).

Температура – номинальное давление для фланцев из пластин из углеродистой стали
Давление – кПа, температура – ​​ºC
«Фланец
Стол»		 от -18ºC
до 120		 от -50ºC
до 232		 250 275 300 325 350 375 400 425 450 475 Максимум
Гидростатическое испытание
Давление кПа
Д 700 650 600 570 550 500 450 400 350 1050
С 1200 1800
Е 1400 1300 1200 1100 1000 950 900 800 700 2100
Ф 2100 2000 1800 1700 1600 1400 1300 1200 1100 3150
Н 3500 3300 3100 2900 2600 2400 2000 2000 1700 1300 900 5250
Дж 4800 4600 4300 4000 3700 3400 3100 2700 2400 1900 1300 7200
К 6200 5900 5500 5100 4700 4300 3900 3500 3100 2400 1600 9300
Р 8300 7900 7400 6800 6300 5800 5200 4700 4200 3200 2200 12450
С 12400 11800 11100 10300 9500 8700 7900 7100 6300 4800 3300 18600
Т 19300 18400 17200 16000 14700 13500 12200 11000 9800 7500 5100 28950

AS2129 Все еще используется, но теперь охватывает только таблицы от D до H (таблицы C теперь устарели), таблицы от J до T теперь заменены AS4331, который является копией ISO7500-1, который, в свою очередь, эквивалентен классу ASME 150-2500 АНСИ В16. 5). AS4087 – это новый стандарт, охватывающий таблицы от D до H. Указаны те же отверстия, но используется рейтинговая система PN (от PN16 до PN35).

Для номинальных значений давления/температуры фланцев класса ANSI от 150 до 2500 см. кованые номинальные значения давления/температуры, показанные по следующей ссылке.

Flange Dimensions

Flange Dimensions

Phone 06 348 8172

Fax 06 348 8173

Email delvin@delvin.co.nz

238 Taupo Quay

Почтовый ящик 142

Вангануи, Новая Зеландия

GIF»/>

Table

Flange

 Diameter

PCD

Bolts

Bolt

Размер

Размер отверстия

 Толщина

Серый чугун

Медный сплав

 Cast / Forged Steel

ANSI 125/150

7 1/2″ / 191mm 6″ / 152mm 4 5/8″ 3 /4″ / 19mm 3/4″ / 19mm 5/8″ / 16mm 3/4″ / 19mm

ANSI 300

8 1/4″ / 210mm 6 5/8″ / 168 мм 8 3/4″ 7/8″ / 22 мм   29/32″ / 23mm 1 1/8″ / 29mm

ANSI 600

8 1/4″ / 210mm 6 5/8″ / 168mm 8 3/4″ 7/8″ / 22mm     1 1/4″ / 32mm

ANSI 900

9 1/2″ / 241mm 7 1/ 2 дюйма / 191 мм 8 7/8 дюйма 1 дюйм / 25 мм     1 1/2″ / 38mm

ANSI 1500

10 1/2″ / 267mm 8″ / 203mm 8 1 1/8″ 1 1/4 » / 32mm     1 7/8″ / 48mm

AS2129 Table C

185mm 146mm 4 16mm 18mm 19mm 19mm 14 мм

AS2129 Table D

185mm 146mm 4 16mm 18mm 19mm 13mm 14mm

AS2129 Table E

185mm 146mm 4 16mm 18mm 19mm 13mm 14mm

AS2129 Table F

205mm 165mm 8 16mm 18mm 19mm 14mm 16mm

AS2129 Table H

205mm 165mm 8 16mm 18mm 29mm 16mm 22mm

AS2129 Table J

205mm 165mm 8 19mm 22mm   32mm 32mm

BS10 Table D

7 1/4″ / 184mm 5 3/4″ / 146mm 4 5/8″ 11/16″ / 17mm 3/4″ / 19mm 1/2″ / 13mm 9/16″ / 14mm

BS10 Table E

7 1/4″ / 184mm 5 3/4″ / 146 мм 4 5/8″ 11/16″ / 17 мм 3/4″ / 19 мм 1/2″ / 13 мм 9/16″ / 14mm

BS10 Table F

8″ / 203mm 6 1/2″ / 165mm 8 5/8″ 11/16″ / 17mm 3/4″ / 19mm 9/16″ / 14mm 5/8″ / 16mm

BS10 Table H

8″ / 203mm 6 1/2″ / 165 мм 8 5/8″ 11/16″ / 17 мм 1 1/8″ / 29 мм 5/8″ / 16 мм 7/8″ / 22mm

BS10 Table J

8″ / 203mm 6 1/2″ / 165mm 8 3/4″ 7/8″ / 22mm   1 1/4″ / 32mm 1 1/4″ / 32mm

BS10 Table K

8″ / 203mm 6 1/2″ / 165mm 8 3/4 дюйма 7/8 дюйма / 22 мм   1 1/4 дюйма / 32 мм 1 1/4 дюйма / 32 мм

BS4504-6

190mm 150mm 4 M16 18mm 18mm

BS4504-10

200mm 160mm 8 M16 18mm 22mm

BS4504-16

200mm 160mm 8 M16 18mm 22mm 13mm 20mm

BS4504-25

200mm 160mm 8 M16 18mm 26mm 14mm 24mm

BS4504-40

200mm 160mm 8 M16 18mm   16mm 24mm

BS4504-64

215mm 170mm 8 M20 22mm     28mm

BS4504-100

230mm 180 мм 8 M24 26MM 36MM

          . 1461

          Что такое DN?

          		DN означает «Номинальный диаметр».

          Проще говоря, это грубый перевод миллиметров из британских размеров, при условии, что дюйм равен 25 мм.

          Мы называем 12 -дюймовый фланец как DN300, когда на самом деле это 304 мм.

          « DN15 6″ DN150959. 8″ DN200
          1″ DN25   10″ DN250
          1″ DN32   12″ DN300
          1″ DN40   14 » DN350
          2″ DN50   15″ DN375
          2″ DN65   16″ DN400
          3″ DN80   18″ DN450
          4″ DN100   20″ DN500
          5″ DN125   24″ DN600

          Что такое PCD?

          PCD фланца является одним из критических размеров.

          PCD (диаметр делительной окружности) — это диаметр окружности, проходящей через каждое из отверстий под болты.



          Существует несколько стандартов фланцев, и мы имеем дело с четырьмя из них;

          British Standard — BS10

          Table D

          Table E

          Table F

          Table G

          Table H

          Table J

          Table K



          Table E is the most popular для приложений с водой.

          Все размеры указаны в дюймах.

          Australian Standard — AS2129

          Table C

          Table D

          Table E

          Table F

          Table G

          Table H

          Table J



          These flanges are equivalent to the Фланцы BS10, за исключением того, что все размеры указаны в мм.

          В некоторых размерах отверстия под болты немного больше, чтобы обеспечить лучший зазор.

          Американский национальный институт стандартов (ANSI)

          ANSI 125

          ANSI 150

          ANSI 300

          ANSI 600

          ANSI 900

          HIGREST

          .

          Иногда люди используют слово «Класс» вместо ANSI. например фланец ANSI 150 можно назвать «Класс 150»

          Все размеры указаны в дюймах.

          Британский стандарт — BS4504

          BS4504-6

          BS4504-10

          BS4504-16

          BS4504-25

          BS4504-40

          BS4504-64

          BS4504-100

          PN6

          PN10

          PN16

          PN25

          PN40

          PN64

          PN100

          Инженеры используют префикс PN (номинальное давление). например фланец BA4504-16 обычно обозначается как PN16

          Обычно фланец PN16 рассчитан на давление до 16 бар.

          Добавить комментарий

          Ваш адрес email не будет опубликован. Обязательные поля помечены *
