Таблица болтов: Болты. Сравнительная таблица DIN, ГОСТ и ISO

Содержание

Таблица массы болтов,гаек,шайб

Масса стальных гаек, 1000шт



Масса стальных шайб, 1000шт



Масса стальных гвоздей, 1000шт

ГОСТ5915-70



ГОСТ11371-78



ГОСТ4028-63

Диаметр резьбы, мм

кг

Диаметр резьбы, мм

кг



Диаметр резьбы, мм

кг

Диаметр резьбы, мм

кг



Размер, мм

кг

Размер, мм

кг

Размер, мм

кг

2,5

0,272

16

37,61



2

0,036

16

10,976



0,8X8

0,032

1,6X40

0,633

3,0X70

3,77

3

0,377

18

53,27



2,5

0,085

18

13,976



0,8X12

0,051

1. 6X50

0,791

3,0X80

4,33

3,5

0,497

20

71,44



3

0,115

20

16,361



1,0X16

0,1

1,8X32

0,64

3,5X90

6,6

4

0,8

22

103,15



4

0,299

22

17,47



1,2X16

0,147

1,8X40

0,787

4,0X100

9,5

5

1,44

24

122,87



5

0,43

24

31,058



1,2X20

0,183

1,8X50

0,967

4,0X120

11,5

6

2,573

27

175,28



6

0,99

27

39,438



1,2X25

0,219

1,8X60

1,16

5,0X120

17,8

8

5,548

30

242,54



8

1,725

30

50,456



1,4X25

0,302

2,0X40

0,949

5,0X150

21,9

10

10,22

36

416,78



10

3,438

36

87,35



1,4X32

0,385

2,0X50

1,19

6,0X150

32,4

12

15,67

42

623,88



12

6,066

42

175,09



1,4X40

0,482

2,5X50

1,87

6,0X200

43,1

14

25,33

48

956,2



14

8,377

48

283,96



1. 6X25

0,397

2,5X60

2,23

8,0X250

96,2



































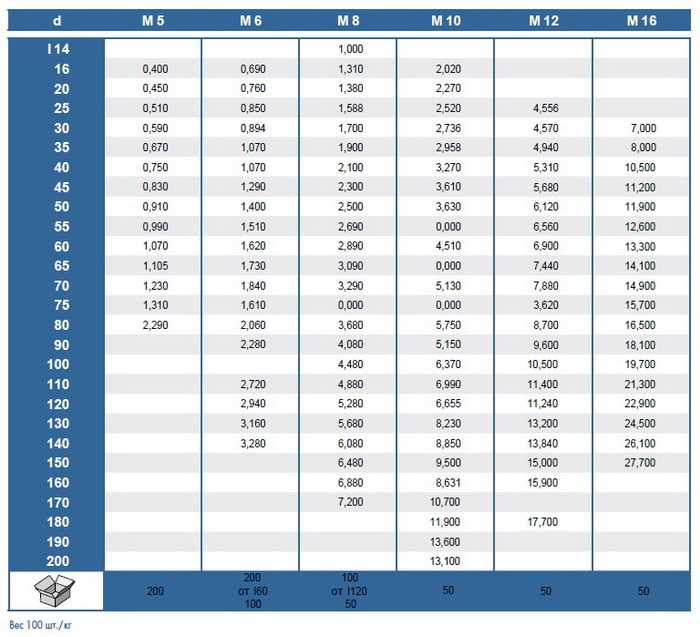

Масса стальных болтов, 1000шт, ГОСТ 7798-70



Диаметр резьбы, мм

Длина, мм

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

8

4,306

8,668

—

—

—

—

—

—

—

—

—

—

—

—

—

10

4,712

9,394

16,68

—

—

—

—

—

—

—

—

—

—

—

—

12

5,118

10,12

17,82

—

—

—

—

—

—

—

—

—

—

—

—

14

5,524

10,85

18,96

27,9

—

—

—

—

—

—

—

—

—

—

—

16

5,93

11,57

20,1

29,5

43,98

—

—

—

—

—

—

—

—

—

—

18

6,336

12,3

21,23

31,1

46,21

65,54

—

—

—

—

—

—

—

—

—

20

6,742

13,02

22,37

32,8

48,45

68,49

95,81

—

—

—

—

—

—

—

—

22

7,204

13,52

23,51

34,4

50,69

71,44

99,52

—

—

—

—

—

—

—

—

25

7,871

14,84

25,22

36,9

54,05

75,87

105,1

133,3

—

—

—

—

—

—

—

28

8,537

16,33

26,92

39,3

57,4

80,29

110,6

140,2

—

—

—

—

—

—

—

30

8,981

17,12

28,52

41

59,64

83,24

114,3

144,8

193

—

—

—

—

—

—

32

9,426

17,91

29,43

42,6

61,87

86,19

118

149,4

199

237

—

—

—

—

—

35

10,09

19,09

31,28

45,3

65,24

90,62

123,6

156,3

207

246,9

340,6

—

—

—

—

38

10,76

20,28

33,18

48

68,59

95,04

129,2

163,2

215

256,9

353,3

—

—

—

—

40

11,2

21,07

34,36

49,8

71,25

97,99

132,9

167,8

221

263,5

361,8

474,8

—

—

—

45

12,31

23,04

37,45

54,2

77,3

105,7

142,1

179,4

235

280,1

373

500,9

—

—

—

50

13,42

25,02

40,53

58,7

83,35

113,6

152,4

190,9

249

296,7

404,1

526,9

834,5

—

—

55

14,53

26,99

43,62

63,1

89,39

121,5

162,4

203,7

263

313,3

425,3

553

872,1

1304

—

60

15,64

28,97

46,7

67,6

95,44

129,4

172,4

216

279

329,9

446,5

579

909,8

1356

—

65

16,76

30,94

49,79

72

101,5

137,3

182,4

228,4

294

348,8

467,7

605,1

947,4

1407

2009

70

17,87

32,91

52,87

76,4

107,5

145,2

192,4

240,7

309

366,5

491,1

631,1

985

1458

2076

75

18,98

34,89

55,96

80,9

113,6

153,1

202,4

253

324

384,3

513,6

659,7

1023

1509

2143

80

20,09

36,86

59,04

85,3

119,6

161

212,4

265

339

402,1

536,1

687,5

1061

1561

2211

85

21,2

38,84

62,13

89,8

125,7

168,9

222,4

277,7

354

419,8

558,6

715,2

1098

1612

2278

90

22,31

40,81

65,21

94,2

131,7

176,8

232,4

290,1

369

437,6

581

743

1141

1663

2345

95

—

42,79

68,3

98,6

137,8

184,7

242,4

302,4

383

455,4

603,5

770,8

1181

1715

2412

100

—

44,76

71,38

103

143,8

192,6

252,4

314,7

398

473,2

626

798,5

1221

1766

2479

105

—

—

74,47

108

149,9

200,5

262,4

327,1

413

490,9

648,5

826,3

1261

1826

2546

110

—

—

77,55

112

155,9

208,4

272,3

339,4

428

508,7

671

854,1

1301

1880

2614

115

—

—

80,63

116

162

216,3

282,3

351,8

443

526,5

693,5

881,8

1341

1934

2690

120

—

—

83,72

121

168

224,2

292,3

364,1

458

544,2

716

909,6

1381

1989

2760

125

—

—

86,8

125

174

232,1

302,3

376,4

473

562

738,5

937,4

1421

2043

2831

130

—

—

89,89

130

180,1

240

312,3

388,8

488

579,8

761

965,2

1461

2098

2903

140

—

—

96,06

139

192,2

255,8

332,3

413,5

518

615,3

806

1021

1541

2207

3045

150

—

—

102,18

148

204,3

271,6

352,3

438,1

548

650,8

850,1

1076

1621

2315

3187

160

—

—

108,38

156

216,4

287,4

372,3

462,8

578

686,4

895,9

1132

1701

2424

3329

170

—

—

114,58

165

228,5

303,2

392,3

487,5

607

721,9

940,9

1188

1780

2533

3471

180

—

—

120,68

174

240,6

319

412,3

512,2

637

757,5

985,9

1243

1860

2642

3614

190

—

—

126,88

183

252,7

333,8

432,3

536,9

667

793

1031

1299

1940

2751

3756

200

—

—

133,08

192

264,7

350,6

452,2

561,5

697

828,6

1076

1354

2020

2860

3898

220

—

—

—

210

228,9

382,2

492,2

610,9

757

899,6

1166

1465

2180

3077

4182

240

—

—

—

228

313,1

413,8

532,2

660,3

816

970,8

1256

1576

2340

3295

4466

260

—

—

—

245

337,6

445,4

572,2

709,6

876

1042

1346

1687

2500

3513

4751

280

—

—

—

—

361,5

476,9

612,2

759

936

1113

1436

1798

2660

3730

5035

300

—

—

—

—

385,7

508,5

652,2

808,3

996

1184

1526

1910

2820

3948

5319

Моменты затяжки болтов — таблица

Болт или винт в сборе с гайкой соответствующего класса предназначены для создания соединений, которые можно затянуть до установленного значения пробной нагрузки болта без срыва резьбы.

Пробная нагрузка обычно составляет 85-95% от предела текучести и определяется как максимальное растягивающее усилие, которое можно приложить к болту и которое не приведет к его пластической деформации.

Резьба/шаг мм. Класс прочности болтов
4,6 5,8 8,8 10,9 12,9
Момент затяжки Н*м
5/0.8 2,1 3,5 5,5 7,8 9,3
6/1.0 3,6 5,9 9,4 13,4 16,3
8/1. 25 8,5 14,4 23,0 31,7 38,4
10/1.5 16,3 27,8 45,1 62,4 75,8
12/1.75 28,8 49,0 77,8 109,4 130,6
14/2.0 46,1 76,8 122,9 173,8 208,3
16/2.0 71,0 118,1 189,1 265,9 319,7
18/2. 5 98,9 165,1 264,0 370,6 444,5
20/2.5 138,2 230,4 369,6 519,4 623,0
22/2.5 186,2 311,0 497,3 698,9 839,0
24/3.0 239,0 399,4 638,4 897,6 1075,2
27/3.0 345,6 576,0 922,6 1296,0 1555,2
30/3. 5 472,3 786,2 1257,6 1766,4 2121,6
33/3.5 636,5 1056,0 1699,2 2380,8 2860,8
36/4.0 820,8 1363,2 2188,8 3081,6 3696,0
39/4.0 1056,0 1756,8 2820,2 3955,2 4742,4

Важное уточнение: любая таблица стандартизованных величин подходит только для новых болтов и гаек, которые ранее не были в использовании. Повторная эксплуатация резьбовых соединений приводит к увеличению трения в системе крепежа.

— Правильно затянутый болт немного растягивается, но не выходит за область своей упругой деформации. Находясь под постоянным напряжением, он сохраняет усилие затяжки и проявляет устойчивость к усталостному разрушению.

— Чрезмерно затянутый болт растягивается за границы упругого удлинения, что приводит к его необратимой пластической деформации и последующему разрушению.

— Недостаточно затянутый болт допускает незначительный зазор между соединяемыми заготовками, который будет увеличиваться после постоянной динамической нагрузки или других рабочих нагрузок. Зазор в соединении означает отсутствие предварительного натяжения, что неизбежно приведет к разрушению соединения.

Таблица 1. Моменты затяжки – винт (болт) без покрытия (черный), коэффициент трения 0,14.

Крупная резьба

Диаметр резьбы
 Класс прочности
5. 6 8.8 10.9 12.9
Nm ft lb. Nm ft lb. Nm ft lb. Nm ft lb.
М3 0.6 0.44 1.37 1.01 1.92 1.42 2.3 1.7
М4 1.37 1.01 3.1 2.29 4.4 3. 05 5.25 3.87
М5 2.7 1.99 6.15 4.54 8.65 6.38 10.4 7.6
М6 4.6 3.3 10.5 7.7 15 11 18 13
М7 7.6 5.6 17.5 12.9 25 18.4 29 21. 3
М8 11 8.1 26 19 36 26 43 31
М10 22 16 51 37 72 53 87 64
М12 39 28 89 65 125 92 150 110
М14 62 45 141 103 198 146 240 117
М16 95 70 215 158 305 224 365 269
М18 130 95 295 217 420 309 500 368
М20 184 135 420 309 590 435 710 523
М22 250 184 570 420 800 590 960 708
М24 315 232 725 534 1020 752 1220 899
М27 470 346 1070 789 1510 1113 1810 1334
М30 635 468 1450 1069 2050 1511 2450 1806
М33 865 637 1970 1452 2770 2042 3330 2455
М36 1111 819 2530 1865 3560 2625 4280 3156
М39 1440 1062 3290 2426 4620 3407 5550 7093

Мелкая резьба

Диаметр резьбы
 Класс прочности
8. 8 10.9 12.9
Nm ft lb. Nm ft lb. Nm ft lb.
М8х1 27 19 38 28 45 33
М10х1,25 52 38 73 53 88 64
М12х1,25 95 70 135 99 160 118
М14х1,5 150 110 210 154 250 184
М16х1,5 225 165 315 232 380 280
М18х1,5 325 239 460 339 550 405
М20х1,5 460 339 640 472 770 567
М22х1,5 610 449 860 634 1050 774
М24х2 780 575 1100 811 1300 958

Таблица 2.

Моменты затяжки –  винт электролитически оцинкованный, коэффициент трения 0,125.

Крупная резьба

Диаметр резьбы
 Класс прочности
5.6 8.8 10.9 12.9
Nm ft lb. Nm ft lb. Nm ft lb. Nm ft lb.
М3 0.56 0.41 1.28 0.94 1.8 1.33 2. 15 1.59
М4 1.28 0.94 2.9 2.14 4.1 3.02 4.95 3.65
М5 2.5 1.84 5.75 4.24 8.1 5.97 9.7 7.15
М6 4.3 3.1 9.9 7.3 14 10.3 16.5 12. 1
М7 7.7 5.2 16.5 12.1 23 16.9 27 19.9
М8 10.5 7.7 24 17.7 34 25 40 29
М10 21 15 48 35 67 49 81 59
М12 36 26 83 61 117 86. 2 140 103
М14 58 42 132 97 185 136 220 162
М16 88 64 200 147 285 210 340 250
М18 121 89 275 202 390 287 470 346
М20 171 126 390 287 550 405 660 486
М22 230 169 530 390 745 549 890 656
М24 295 217 675 497 960 708 1140 840
М27 435 320 995 733 1400 1032 1680 1239
М30 590 435 1350 995 1900 1401 2280 1681
М33 800 590 1830 1349 2580 1902 3090 2278
М36 1030 759 2360 1740 3310 2441 3980 2935
М39 1340 988 3050 2249 4290 3163 5150 3798

Мелкая резьба

Диаметр резьбы
 Класс прочности
8. 8 10.9 12.9
Nm ft lb. Nm ft lb. Nm ft lb.
М8х1 25 18 35 25 42 30
М10х1,25 49 36 68 50 82 60
М12х1,25 88 64 125 92 150 110
М14х1,5 140 103 195 143 235 173
М16х1,5 210 154 295 217 350 258
М18х1,5 305 224 425 313 510 376
М20х1,5 425 313 600 442 720 531
М22х1,5 570 420 800 590 960 708
М24х2 720 531 1000 737 1200 885


Возврат к списку

Таблица размеров болтов

| Размеры болта, резьба, как измерить размер болта?

Крепеж используется в автомобилях, промышленности, мебели, инструментах, жилых домах и во многих других областях для соединения двух предметов (металла, дерева, пластика и т. д.) и удержания их вместе. Такие крепежные детали, как винты, болты, гайки и т. д., могут быть легко установлены или удалены благодаря их резьбовой конструкции. Существуют различные типы и размеры болтов, и чтобы лучше понять их, мы увидим таблицу размеров болтов, в которой описаны все важные размеры болтов.

Прежде чем рассматривать Таблицу размеров болтов, мы сначала попробуем узнать о болтах в целом, некоторых важных идентификациях, связанных с болтами, методе измерения размера болтов и многом другом.

Описание

Знакомство с болтами, гайками и шайбами ​​

Болт представляет собой цилиндрический предмет с шестигранной (иногда квадратной) головкой на одном конце и резьбой (полностью или частично) на другом конце. Гайка является аналогом болта и представляет собой шестиугольный (иногда квадратный) объект с резьбой внутри. Шаг резьбы на болте и гайке должен быть одинаковым для их надежной фиксации.

Другим важным объектом является стиральная машина. Он используется для увеличения площади контакта между гайкой и поверхностью, что, в свою очередь, снижает напряжение поверхности. Он также защищает поверхность от повреждений из-за затягивания гайки.

Комбинация из болта, гайки и шайбы может быть использована для крепления двух предметов, и самое приятное то, что соединение является временным в том смысле, что вы можете снять его в любое время, просто ослабив гайку.

Если две детали должны быть соединены вместе, то первым шагом является просверливание отверстий в объектах. Отверстие может быть резьбовым или обычным. Если отверстие представляет собой резьбовое отверстие, то болт можно просто вкрутить в отверстие (при условии, что шаг отверстия и болта одинаков) без необходимости использования гайки для фиксации болта. Если это обычное отверстие, то вы должны использовать шайбу и гайку, чтобы правильно закрепить болт.

Важным моментом в отношении размера просверливаемого отверстия является то, что оно должно быть того же диаметра, что и диаметр болта, или немного больше его.

Материалы для болтов

Материал, используемый при производстве болтов, определяет их прочность, области применения, коррозионную стойкость и т. д. Существует несколько материалов для болтов, и некоторые из них являются популярными:

  • Оцинкованная сталь : Это один из популярных и широко используемых материалов для болтов общего назначения, обычно внутри помещений. В зависимости от типа изготовления, цвет болта может быть с голубоватым или желтоватым оттенком. Это низкоуглеродистая сталь с цинковым покрытием, обеспечивающая умеренную коррозионную стойкость. Они также очень дешевы в производстве.
  • Нержавеющая сталь: Один из самых прочных материалов для болтов с очень хорошей коррозионной стойкостью. В результате болты из нержавеющей стали часто используются в промышленности, автомобилях, кораблях (и другом морском оборудовании) и в целом на открытом воздухе. Они немного дороже, чем оцинкованные аналоги.
  • Хромированная/никелированная сталь: Хотя нержавеющая сталь уже состоит из хрома, дополнительное хромирование и никелирование стали еще больше повышает коррозионную стойкость. Еще одним преимуществом этого покрытия является то, что поверхность болта выглядит очень блестящей, гладкой и полированной.
  • Горячеоцинкованная сталь: В этом типе сталь покрыта еще более толстым слоем цинка для повышения коррозионной стойкости, что делает их пригодными для использования вне помещений. Даже гайки и шайбы должны быть оцинкованными для правильного соединения.
  • Латунь/Бронза: Эти типы болтов обладают естественной устойчивостью к коррозии, так как они изготовлены из сплава меди. Как правило, они дороже, чем другие материалы для болтов, и поэтому их часто используют в искусстве и декоративных предметах.
  • Легированная сталь: Легированная сталь содержит дополнительные элементы, помимо железа и углерода, такие как марганец, никель, хром и т. д. В результате получается болт с очень хорошей прочностью, коррозионной стойкостью и износостойкостью. Часто имеет черный цвет из-за дополнительного черного оксидного покрытия.

Распространенные типы болтов

Поскольку болты и гайки являются одними из наиболее часто используемых крепежных элементов, существуют различные типы болтов для различных областей применения. Некоторые из наиболее распространенных и популярных типов болтов:

  • Болт с шестигранной головкой
  • Стяжной болт
  • J-болт
  • U-образный болт
  • Т-образный болт
  • Анкерный болт
  • Секс-болт
  • Болт с квадратным подголовком
  • Фланцевый болт
  • Рым-болт
  • Элеваторный болт
  • Болт отвала
  • Болт подвески
  • Деревянный болт
  • Болт с буртиком
  • Шпилька
  • Рычажный болт

Размеры болтов

Прежде чем рассматривать таблицу размеров болтов, давайте сначала попробуем понять различные пропорции и размеры, связанные с болтом. На следующем изображении показан типичный болт с шестигранной головкой, на котором отмечены все важные размеры.

Болт можно разделить на две части: Головка болта и Тело болта

Головка болта

Головка болта обычно имеет шестигранную форму (иногда квадратную или круглую) и используется для затягивания или ослабления болта. Размер головки зависит от номинального диаметра хвостовика.

Головка болта может иметь три важных размера. Это:

  • Размер по квартирам
  • Размер по углам
  • Высота головы

Корпус болта

Корпус болта состоит из основного стержня с полной или частичной резьбой. Тело болта может иметь важные размеры. Это:

  • Диаметр болта
  • Длина корпуса
  • Длина резьбы
  • Шаг резьбы

Диаметр болта представляет собой фактический размер болта и измеряется поперек стержня болта или в области резьбы. Длина тела болта измеряется от кончика болта до точки, где хвостовик встречается с головкой. Если болт имеет частичную резьбу, то длину резьбы также можно измерить.

Шаг резьбы — важный параметр, связанный с болтом. В имперской системе шаг резьбы болта определяется количеством витков в одном дюйме. В метрической системе расстояние между двумя соседними витками резьбы в миллиметрах считается шагом резьбы.

Шаг резьбы можно разделить на крупную (или стандартную), мелкую и сверхмелкую (или сверхмелкую) резьбу. Болты с крупной резьбой имеют меньшую резьбу, чем другие типы, которые очень распространены в приложениях общего назначения. Для точных применений и ситуаций, когда требуется большая удерживающая сила, используются болты с мелкой резьбой.

ВАЖНОЕ ПРИМЕЧАНИЕ: Люди часто путают размер болта с размером головки болта. Когда мы говорим «размер болта», обычно имеется в виду диаметр стержня болта. Размер головки болта используется для определения размера ключа для затягивания или ослабления болта.

Сорт или класс

Еще одна важная характеристика, связанная с болтами, — это его класс (британский) или класс (метрический), который определяет прочность болта на растяжение. Прочность болта на растяжение — это максимальное усилие/растяжение, которое он может выдержать, прежде чем сломается.

В имперской системе USCS предел прочности болта на растяжение представлен с помощью «маркировки» на верхней части головки. «Отметки» — это не что иное, как радиальные линии, и чем больше число линий на головке болта, тем выше прочность болта.

В метрической системе прочность болта определяется номером класса, который также напечатан на головке болта. Чем выше номер класса, тем выше прочность болта. Если за числом следует другое число (например, 10,9), то второе число представляет предел текучести болта, который определяет напряжение, которое он может выдержать, прежде чем он не сможет вернуться к своей первоначальной форме без повреждений.

Обратите внимание на болт класса 10.9. Здесь этот болт имеет предел прочности на растяжение 1000 МПа (145 000 фунтов на квадратный дюйм) и предел текучести 900 МПа (130 000 фунтов на квадратный дюйм).

Таблица размеров болтов

Давайте теперь посмотрим на некоторые таблицы размеров болтов. Мы увидим как британские, так и метрические таблицы размеров болтов, а также шага резьбы.

Таблица размеров британских болтов

Номинальный размер

Диаметр болта «D» Поперек плоскостей «А» По углам «B» Высота головки ‘C’ Длина резьбы L Длина перехода ‘Y’
Макс. (дюймы) Мин. (дюйм) Номинальный (в) Макс. (дюймы) Мин. (дюйм) Макс. (дюймы) Мин. (дюйм) Номинальный (в) Макс. (дюймы) Мин. (дюйм) ≤6 в >6 в

Макс. (дюймы)

1/4

 0,25 0,245 7/16 0,438 0,428 0,505 0,488 5/32 0,163 0,15 0,75 1 0,25
5/16 0,3125 0,3065 1/2 0,5 0,489 0,577 0,557 13/64 0,211 0,195 0,875 1,125

0,278

3/8

 0,375 0,369 16 сентября 0,562 0,551 0,65 0,628 15/64 0,243 0,226 1 1,25 0,312
7/16 0,4375 0,4305 5/8 0,625 0,612 0,722 0,698 32 сентября 0,291 0,272 1,125 1,375

0,357

1/2

 0,5 0,493 3/4 0,75 0,736 0,866 0,84 5/16 0,323 0,302 1,25 1,5 0,385
16 сентября 0,5625 0,5545 13/16 0,812 0,798 0,938 0,91 23/64 0,371 0,348 1,375 1,625

0,417

5/8

 0,625 0,617 15/16 0,938 0,922 1. 083 1.051 25/64 0,403 0,378 1,5 1,75 0,455
3/4 0,75 0,741 1-1/8 1,125 1,1 1,299 1,254 15/32 0,483 0,455 1,75 2

0,5

7/8

 0,875 0,866 1-5/16 1.312 1,285 1,516 1,465 35/64 0,563 0,531 2 2,25 0,556
1 1 0,99 1-1/2 1,5 1,469 1,732 1,675 39/64 0,627 0,591 2,25 2,5

0,625

1-1/8

 1,125 1.114 1-11/16 1,688 1,631 1,949 1,859 16. 11 0,718 0,658 2,5 2,75 0,714
1-1/4 1,25 1,239 1-7/8 1,875 1,812 2,165 2,066 25/32 0,813 0,749 2,75 3

0,714

1-3/8

 1,375 1,363 2-1/16 2,062 1,994 2,382 2,273 27/32 0,878 0,81 3 3,25 0,833
1-1/2 1,5 1,488 2-1/4 2,25 2,175 2,598 2,48 1-5/16 0,974 0,902 3,25 3,5

0,833

1-3/4

 1,75 1,738 2-5/8 2,625 2,538 3. 031 2,89 1-3/32 1,134 1,054 3,75 4 1
2 2 1,988 3 3 2,9 3,464 3.306 1-7/32 1,263 1,175 4,25 4,5

1.111

2-1/4

 2,25 2,238 3-3/8 3,375 3,262 3,897 3,719 1-3/8 1,423 1,327 4,75 5 1.111
2-1/2 2,5 2,488 3-3/4 3,75 3,625 4,33 4.133 1-17/32 1.583 1,479 5,25 5,5

1,25

2-3/4

 2,75 2,738 4-1/8 4,125 3,988 4,763 4,546 1-11/16 1,744 1,632 5,75 6 1,25
3 3 2,988 4-1/2 4,5 4,35 5,196 4,959 1-7/8 1,935 1,815 6,25 6,5

1,25

Шаг резьбы

Размер болта

Шаг резьбы

(в)

 Грубая Штраф
1/4 20

28

5/16

 18 24
3/8 16

24

7/16

 14 20
1/2 13

20

16 сентября

 12 18
5/8 11

18

3/4

 10 16
7/8 9

14

1

 8 14
1-1/8 7

12

1-1/4

 7 12
1-3/8 6

12

1-1/2

 6 12
1-3/4 5

–

2

 4-1/2 –
2-1/2 4

–

3

 4

–

Таблица размеров метрических болтов

В метрической системе болты (и гайки) обычно обозначаются буквой «М», за которой следуют дополнительные размеры. Например, общепринятая метрическая спецификация болта — «M6-1,0 x 20». Здесь

  • «M» означает, что болт использует метрическую резьбу
  • «6» обозначает номинальный диаметр болта (у стержня или резьбы)
  • «1,0» указывает шаг резьбы болта в миллиметрах
  • «20» указывает длину болта в миллиметрах

Размер

Шаг Поперек плоскостей «А» По углам B Высота головки ‘C’ Диаметр болта «D»
(мм) Макс. (мм) Мин. (мм) Мин. (мм) Макс. (мм) Макс. (мм)

Мин. (мм)

М5

 0,8 8 7,78 9,2 3,5 5 4,82
М6 1 10 9,78 11,5 4 6

5,82

М8

 1,25 13 12,73 15 5,3 8 7,78
М10 1,5 16 15,73 18,4 6,4 10

9,78

М12

 1,75 18 17,73 20,7 7,5 12 11,73
М14 2 21 20,67 24,2 8,8 14

13,73

М16

 2 24 23,67 27,7 10 16 15,73
М18 2,5 27 26,67 31,2 11,5 18

17,73

М20

 2,5 30 29,67 34,6 12,5 20 19,67
M22 2,5 34 33,38 39,3 14 22

21,67

М24

 3 36 35,38 41,6 15 24 23,67
М27 3 41 40,38 47,3 16,7 27

26,67

М30

 3,5 46 45 53,1 18,7 30 29,67
М33 3,5 50 49 57,7 20,5 33

32,61

М36

 4 55 53,8 63,5 22,5 36

35,61

Шаг резьбы

Размер

Грубая (мм) Мелкая (мм) Сверхтонкий (мм)
М2 0,4 –

–

М2,5

 0,45 – –
М3 0,5 –

–

М3,5

 0,6 – –
М4 0,7 –

–

М5

 0,8 – –
М6 1 0,75

–

М7

 1 – –
М8 1,25 1

–

М10 ​​

 1,5 1,25 1
M12 1,75 1,5

1,25

М14

 2 1,5 –
М16 2 1,5

–

М18

 2,5 1,5 –
М20 2,5 1,5

–

М22

 2,5 1,5 –
M24 3 2

–

М27

 3 2 –
М30 3,5 2

–

М33

 3,5 2 –
М36 4 3

–

М42

 4,5 3 –
М48 5 3

–

М56

 5,5 3

–

Заключение

Вводная статья о болтах, распространенных материалах болтов, различных типах болтов, типичных характеристиках и размерах болтов. Вы также узнаете о размере болта, размере головки болта и их разнице с помощью изображений и таблицы размеров болта. Таблица размеров болтов дана как для британских, так и для метрических единиц измерения размеров болтов и шага резьбы.

Таблица размеров болтов | Размеры болта, резьба, как измерить размер болта?

Крепеж используется в автомобилях, промышленности, мебели, инструментах, жилых домах и во многих других областях для соединения двух предметов (металла, дерева, пластика и т. д.) и удержания их вместе. Такие крепежные детали, как винты, болты, гайки и т. д., могут быть легко установлены или удалены благодаря их резьбовой конструкции. Существуют различные типы и размеры болтов, и чтобы лучше понять их, мы увидим таблицу размеров болтов, в которой описаны все важные размеры болтов.

Прежде чем рассматривать Таблицу размеров болтов, мы сначала попробуем узнать о болтах в целом, некоторых важных идентификациях, связанных с болтами, методе измерения размера болтов и многом другом.

Описание

Знакомство с болтами, гайками и шайбами ​​

Болт представляет собой цилиндрический предмет с шестигранной (иногда квадратной) головкой на одном конце и резьбой (полностью или частично) на другом конце. Гайка является аналогом болта и представляет собой шестиугольный (иногда квадратный) объект с резьбой внутри. Шаг резьбы на болте и гайке должен быть одинаковым для их надежной фиксации.

Другим важным объектом является стиральная машина. Он используется для увеличения площади контакта между гайкой и поверхностью, что, в свою очередь, снижает напряжение поверхности. Он также защищает поверхность от повреждений из-за затягивания гайки.

Комбинация из болта, гайки и шайбы может быть использована для крепления двух предметов, и самое приятное то, что соединение является временным в том смысле, что вы можете снять его в любое время, просто ослабив гайку.

Если две детали должны быть соединены вместе, то первым шагом является просверливание отверстий в объектах. Отверстие может быть резьбовым или обычным. Если отверстие представляет собой резьбовое отверстие, то болт можно просто вкрутить в отверстие (при условии, что шаг отверстия и болта одинаков) без необходимости использования гайки для фиксации болта. Если это обычное отверстие, то вы должны использовать шайбу и гайку, чтобы правильно закрепить болт.

Важным моментом в отношении размера просверливаемого отверстия является то, что оно должно быть того же диаметра, что и диаметр болта, или немного больше его.

Материалы для болтов

Материал, используемый при производстве болтов, определяет их прочность, области применения, коррозионную стойкость и т. д. Существует несколько материалов для болтов, и некоторые из них являются популярными:

  • Оцинкованная сталь : Это один из популярных и широко используемых материалов для болтов общего назначения, обычно внутри помещений. В зависимости от типа изготовления, цвет болта может быть с голубоватым или желтоватым оттенком. Это низкоуглеродистая сталь с цинковым покрытием, обеспечивающая умеренную коррозионную стойкость. Они также очень дешевы в производстве.
  • Нержавеющая сталь: Один из самых прочных материалов для болтов с очень хорошей коррозионной стойкостью. В результате болты из нержавеющей стали часто используются в промышленности, автомобилях, кораблях (и другом морском оборудовании) и в целом на открытом воздухе. Они немного дороже, чем оцинкованные аналоги.
  • Хромированная/никелированная сталь: Хотя нержавеющая сталь уже состоит из хрома, дополнительное хромирование и никелирование стали еще больше повышает коррозионную стойкость. Еще одним преимуществом этого покрытия является то, что поверхность болта выглядит очень блестящей, гладкой и полированной.
  • Горячеоцинкованная сталь: В этом типе сталь покрыта еще более толстым слоем цинка для повышения коррозионной стойкости, что делает их пригодными для использования вне помещений. Даже гайки и шайбы должны быть оцинкованными для правильного соединения.
  • Латунь/Бронза: Эти типы болтов обладают естественной устойчивостью к коррозии, так как они изготовлены из сплава меди. Как правило, они дороже, чем другие материалы для болтов, и поэтому их часто используют в искусстве и декоративных предметах.
  • Легированная сталь: Легированная сталь содержит дополнительные элементы, помимо железа и углерода, такие как марганец, никель, хром и т. д. В результате получается болт с очень хорошей прочностью, коррозионной стойкостью и износостойкостью. Часто имеет черный цвет из-за дополнительного черного оксидного покрытия.

Распространенные типы болтов

Поскольку болты и гайки являются одними из наиболее часто используемых крепежных элементов, существуют различные типы болтов для различных областей применения. Некоторые из наиболее распространенных и популярных типов болтов:

  • Болт с шестигранной головкой
  • Стяжной болт
  • J-болт
  • U-образный болт
  • Т-образный болт
  • Анкерный болт
  • Секс-болт
  • Болт с квадратным подголовком
  • Фланцевый болт
  • Рым-болт
  • Элеваторный болт
  • Болт отвала
  • Болт подвески
  • Деревянный болт
  • Болт с буртиком
  • Шпилька
  • Рычажный болт

Размеры болтов

Прежде чем рассматривать таблицу размеров болтов, давайте сначала попробуем понять различные пропорции и размеры, связанные с болтом. На следующем изображении показан типичный болт с шестигранной головкой, на котором отмечены все важные размеры.

Болт можно разделить на две части: Головка болта и Тело болта

Головка болта

Головка болта обычно имеет шестигранную форму (иногда квадратную или круглую) и используется для затягивания или ослабления болта. Размер головки зависит от номинального диаметра хвостовика.

Головка болта может иметь три важных размера. Это:

  • Размер по квартирам
  • Размер по углам
  • Высота головы

Корпус болта

Корпус болта состоит из основного стержня с полной или частичной резьбой. Тело болта может иметь важные размеры. Это:

  • Диаметр болта
  • Длина корпуса
  • Длина резьбы
  • Шаг резьбы

Диаметр болта представляет собой фактический размер болта и измеряется поперек стержня болта или в области резьбы. Длина тела болта измеряется от кончика болта до точки, где хвостовик встречается с головкой. Если болт имеет частичную резьбу, то длину резьбы также можно измерить.

Шаг резьбы — важный параметр, связанный с болтом. В имперской системе шаг резьбы болта определяется количеством витков в одном дюйме. В метрической системе расстояние между двумя соседними витками резьбы в миллиметрах считается шагом резьбы.

Шаг резьбы можно разделить на крупную (или стандартную), мелкую и сверхмелкую (или сверхмелкую) резьбу. Болты с крупной резьбой имеют меньшую резьбу, чем другие типы, которые очень распространены в приложениях общего назначения. Для точных применений и ситуаций, когда требуется большая удерживающая сила, используются болты с мелкой резьбой.

ВАЖНОЕ ПРИМЕЧАНИЕ: Люди часто путают размер болта с размером головки болта. Когда мы говорим «размер болта», обычно имеется в виду диаметр стержня болта. Размер головки болта используется для определения размера ключа для затягивания или ослабления болта.

Сорт или класс

Еще одна важная характеристика, связанная с болтами, — это его класс (британский) или класс (метрический), который определяет прочность болта на растяжение. Прочность болта на растяжение — это максимальное усилие/растяжение, которое он может выдержать, прежде чем сломается.

В имперской системе USCS предел прочности болта на растяжение представлен с помощью «маркировки» на верхней части головки. «Отметки» — это не что иное, как радиальные линии, и чем больше число линий на головке болта, тем выше прочность болта.

В метрической системе прочность болта определяется номером класса, который также напечатан на головке болта. Чем выше номер класса, тем выше прочность болта. Если за числом следует другое число (например, 10,9), то второе число представляет предел текучести болта, который определяет напряжение, которое он может выдержать, прежде чем он не сможет вернуться к своей первоначальной форме без повреждений.

Обратите внимание на болт класса 10.9. Здесь этот болт имеет предел прочности на растяжение 1000 МПа (145 000 фунтов на квадратный дюйм) и предел текучести 900 МПа (130 000 фунтов на квадратный дюйм).

Таблица размеров болтов

Давайте теперь посмотрим на некоторые таблицы размеров болтов. Мы увидим как британские, так и метрические таблицы размеров болтов, а также шага резьбы.

Таблица размеров британских болтов

Номинальный размер

Диаметр болта «D» Поперек плоскостей «А» По углам «B» Высота головки ‘C’ Длина резьбы L Длина перехода ‘Y’
Макс. (дюймы) Мин. (дюйм) Номинальный (в) Макс. (дюймы) Мин. (дюйм) Макс. (дюймы) Мин. (дюйм) Номинальный (в) Макс. (дюймы) Мин. (дюйм) ≤6 в >6 в

Макс. (дюймы)

1/4

 0,25 0,245 7/16 0,438 0,428 0,505 0,488 5/32 0,163 0,15 0,75 1 0,25
5/16 0,3125 0,3065 1/2 0,5 0,489 0,577 0,557 13/64 0,211 0,195 0,875 1,125

0,278

3/8

 0,375 0,369 16 сентября 0,562 0,551 0,65 0,628 15/64 0,243 0,226 1 1,25 0,312
7/16 0,4375 0,4305 5/8 0,625 0,612 0,722 0,698 32 сентября 0,291 0,272 1,125 1,375

0,357

1/2

 0,5 0,493 3/4 0,75 0,736 0,866 0,84 5/16 0,323 0,302 1,25 1,5 0,385
16 сентября 0,5625 0,5545 13/16 0,812 0,798 0,938 0,91 23/64 0,371 0,348 1,375 1,625

0,417

5/8

 0,625 0,617 15/16 0,938 0,922 1. 083 1.051 25/64 0,403 0,378 1,5 1,75 0,455
3/4 0,75 0,741 1-1/8 1,125 1,1 1,299 1,254 15/32 0,483 0,455 1,75 2

0,5

7/8

 0,875 0,866 1-5/16 1.312 1,285 1,516 1,465 35/64 0,563 0,531 2 2,25 0,556
1 1 0,99 1-1/2 1,5 1,469 1,732 1,675 39/64 0,627 0,591 2,25 2,5

0,625

1-1/8

 1,125 1.114 1-11/16 1,688 1,631 1,949 1,859 16. 11 0,718 0,658 2,5 2,75 0,714
1-1/4 1,25 1,239 1-7/8 1,875 1,812 2,165 2,066 25/32 0,813 0,749 2,75 3

0,714

1-3/8

 1,375 1,363 2-1/16 2,062 1,994 2,382 2,273 27/32 0,878 0,81 3 3,25 0,833
1-1/2 1,5 1,488 2-1/4 2,25 2,175 2,598 2,48 1-5/16 0,974 0,902 3,25 3,5

0,833

1-3/4

 1,75 1,738 2-5/8 2,625 2,538 3. 031 2,89 1-3/32 1,134 1,054 3,75 4 1
2 2 1,988 3 3 2,9 3,464 3.306 1-7/32 1,263 1,175 4,25 4,5

1.111

2-1/4

 2,25 2,238 3-3/8 3,375 3,262 3,897 3,719 1-3/8 1,423 1,327 4,75 5 1.111
2-1/2 2,5 2,488 3-3/4 3,75 3,625 4,33 4.133 1-17/32 1.583 1,479 5,25 5,5

1,25

2-3/4

 2,75 2,738 4-1/8 4,125 3,988 4,763 4,546 1-11/16 1,744 1,632 5,75 6 1,25
3 3 2,988 4-1/2 4,5 4,35 5,196 4,959 1-7/8 1,935 1,815 6,25 6,5

1,25

Шаг резьбы

Размер болта

Шаг резьбы

(в)

 Грубая Штраф
1/4 20

28

5/16

 18 24
3/8 16

24

7/16

 14 20
1/2 13

20

16 сентября

 12 18
5/8 11

18

3/4

 10 16
7/8 9

14

1

 8 14
1-1/8 7

12

1-1/4

 7 12
1-3/8 6

12

1-1/2

 6 12
1-3/4 5

–

2

 4-1/2 –
2-1/2 4

–

3

 4

–

Таблица размеров метрических болтов

В метрической системе болты (и гайки) обычно обозначаются буквой «М», за которой следуют дополнительные размеры. Например, общепринятая метрическая спецификация болта — «M6-1,0 x 20». Здесь

  • «M» означает, что болт использует метрическую резьбу
  • «6» обозначает номинальный диаметр болта (у стержня или резьбы)
  • «1,0» указывает шаг резьбы болта в миллиметрах
  • «20» указывает длину болта в миллиметрах

Размер

Шаг Поперек плоскостей «А» По углам B Высота головки ‘C’ Диаметр болта «D»
(мм) Макс. (мм) Мин. (мм) Мин. (мм) Макс. (мм) Макс. (мм)

Мин. (мм)

М5

 0,8 8 7,78 9,2 3,5 5 4,82
М6 1 10 9,78 11,5 4 6

5,82

М8

 1,25 13 12,73 15 5,3 8 7,78
М10 1,5 16 15,73 18,4 6,4 10

9,78

М12

 1,75 18 17,73 20,7 7,5 12 11,73
М14 2 21 20,67 24,2 8,8 14

13,73

М16

 2 24 23,67 27,7 10 16 15,73
М18 2,5 27 26,67 31,2 11,5 18

17,73

М20

 2,5 30 29,67 34,6 12,5 20 19,67
M22 2,5 34 33,38 39,3 14 22

21,67

М24

 3 36 35,38 41,6 15 24 23,67
М27 3 41 40,38 47,3 16,7 27

26,67

М30

 3,5 46 45 53,1 18,7 30 29,67
М33 3,5 50 49 57,7 20,5 33

32,61

М36

 4 55 53,8 63,5 22,5 36

35,61

Шаг резьбы

Размер

Грубая (мм) Мелкая (мм) Сверхтонкий (мм)
М2 0,4 –

–

М2,5

 0,45 – –
М3 0,5 –

–

М3,5

 0,6 – –
М4 0,7 –

–

М5

 0,8 – –
М6 1 0,75

–

М7

 1 – –
М8 1,25 1

–

М10 ​​

 1,5 1,25 1
M12 1,75 1,5

1,25

М14

 2 1,5 –
М16 2 1,5

–

М18

 2,5 1,5 –
М20 2,5 1,5

–

М22

 2,5 1,5 –
M24 3 2

–

М27

 3 2 –
М30 3,5 2

–

М33

 3,5 2 –
М36 4 3

–

М42

 4,5 3 –
М48 5 3

–

М56

 5,5 3

–

Заключение

Вводная статья о болтах, распространенных материалах болтов, различных типах болтов, типичных характеристиках и размерах болтов.
