Таблица влажности – Таблица перевода относительной влажности в абсолютную в зависимости от температуры воздуха при атмосферном давлении. Точки росы.

Относительная влажность воздуха, %

save Сохранить share Поделиться extension Виджет

Начнем с нескольких определений
Относительная влажность воздуха — отношение парциального давления водяного пара к его предельному значению (давлению насыщенного водяного пара) над плоской поверхностью чистой воды, при постоянном давлении и температуре, выраженное в процентах. Относительная влажность показывает соотношение между количеством водяного пара в воздухе и количеством водяного пара в воздухе в состоянии насыщение, то есть максимальным количеством водяного пара, который может содержаться в воздухе при данной температуре и давлении.

Абсолютная влажность воздуха — масса водяного пара в единице объема влажного воздуха. Абсолютная влажность показывает количественное содержание воды в воздухе.

Благодаря Всемирной метеорологической организации, мы можем найти значение давления насыщенного водяного пара при заданной температуре и давлении (подробнее смотри Давление насыщенного водяного пара).
Зная давление насыщения и относительную влажность, мы можем найти соответствующее давление водяного пара.

Перейти к абсолютной влажности поможет известное уравнение Менделеева-Клапейрона.

В нашем случае это будет

где R — универсальная газовая постоянная, равная 8313.6, а Rv — газовая постоянная для водяного пара, равная 461.5

Откуда можно выразить соотношение массы к объему:

Вот так — для температуры 25 градусов Цельсия и относительной влажности воздуха 60% мы получаем, что в кубометре воздуха содержится примерно 14 грамм воды, что, в общем-то, соответствует тем таблицам перевода относительной влажности в абсолютную, что я находил.

planetcalc.ru

Относительная влажность воздуха при температуре определение с психрометром (Таблица)

Относительная влажность

Относительная влажность определяется отношением (выраженным в процентах) давления водяных паров, находящихся в воздухе, к давлению паров, насыщающих воздух при той же температуре. На практике в большинстве случаев относительная влажность определяется отношением веса водяного пара в единице объема воздуха (абсолютная влажность) к весу насыщенного водяного пара в том же объеме воздуха и при той же температуре.

Весовой гигрометр

В справочной таблице дано количество воды в граммах, содержащихся в 1 м³ воздуха при насыщении, если общее давление равно 760 мм Hg.

Аспирационный гигрометр (психрометр)

Апион (1835), Август (1825) и др. вывели соотношения между (P_w-P) и (t-t_w).

В метеорологии применяется простое выражение

P_w-P=АН (t-t_w).

Где t_w⁰C обозначает температуру влажного термометра, Р (мм) – давление водяных паров в воздухе, Р_w– давление паров, насыщающих воздух при температуре t_w, H (мм) – барометрическое давление и А – постоянная. Таким образом, относительная влажность воздуха равна 100 Р/Р_s, где Р_s обозначает давление насыщенных паров при температуре t, отсчитанной по сухому термометру. Величина А, которая зависит от скорости воздуха около влажного термометра, равна 0,00066 для аспирационного психрометра Ассманна и А=0,00080 для прибора Стевенсона, применяемого в метеорологической службе.

Таблица значения относительной влажности (%) при измерениях с психрометром

Приводимые справочные таблицы относятся к приборам с полной (свободной) вентиляцией. Более полные таблицы для областей температур от – 30 до 55°С и от 30 до 350°С F.

1) Переохлажденная вода (но не лед) на влажном термометре.

Таблица значения относительной влажности — Влажный термометр, покрытый льдом

1) Относительная влажность здесь определяется как отношение абсолютной влажности, рассчитанной на единицу объема, к количеству водяного пара в воздухе, которое находится в равновесии с водой (но не со льдом) при температуре сухого термометра.

infotables.ru

Содержание = количество (масса) воды во влажном воздухе, г/м3 = кг/1000м3 в зависимости от относительной влажности воздуха в %. Увлажнение воздуха водяным паром, таблица.

dpva.ru

Влажность воздуха. Способы определения влажности воздуха

Сегодняшний урок мы посвятим обсуждению такого понятия, как влажность воздуха, и методам ее измерения. Основным явлением, влияющим на влажность воздуха, будет процесс испарения воды, о котором мы уже говорили ранее, а важнейшим понятием, которое мы будем использовать, будет насыщенный и ненасыщенный пар.

Если выделять различные состояния пара, то они будут определяться тем, в каком взаимодействии пар находится со своей жидкостью. Если представить, что некоторая жидкость находится в закрытом сосуде и происходит процесс ее испарения, то рано или поздно этот процесс придет к состоянию, когда испарение в равные промежутки времени будет компенсироваться конденсацией и наступит так называемое динамическое равновесие жидкости со своим паром (рис. 1).

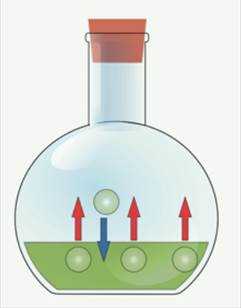

Рис. 1. Насыщенный пар

Определение.Насыщенный пар – это пар, находящийся в термодинамическом равновесии со своей жидкостью. Если же пар не насыщенный, то такого термодинамического равновесия нет (рис. 2).

Рис. 2. Ненасыщенный пар

С помощью этих двух понятий мы и будем описывать такую важную характеристику воздуха, как влажность.

Определение.Влажность воздуха – величина, указывающая на содержание в воздухе водяного пара.

Возникает вопрос: почему же понятие влажности является важным для рассмотрения и каким образом водяные пары попадают в воздух? Известно, что большую часть поверхности Земли занимает вода (Мировой океан), с поверхности которой непрерывно происходит испарение (рис. 3). Безусловно, в различных климатических зонах интенсивность этого процесса различна, что зависит от среднесуточной температуры, наличия ветров и т. п. Эти факторы обуславливают тот факт, что в определенных местах процесс парообразования воды более интенсивен, чем ее конденсация, а в некоторых – наоборот. В среднем же можно утверждать, что пар, который образуется в воздухе, не является насыщенным, и его свойства необходимо уметь описывать.

Рис. 3. Испарение жидкости (Источник)

Для человека величина влажности является очень важным параметром окружающей среды, т. к. наш организм очень активно реагирует на ее изменения. Например, такой механизм регуляции функционирования организма, как потоотделение, напрямую связан с температурой и влажностью окружающей среды. При высокой влажности процессы испарения влаги с поверхности кожи практически компенсируются процессами ее конденсации и нарушается отвод тепла от организма, что приводит к нарушениям терморегуляции. При низкой влажности процессы испарения влаги превалируют над процессами конденсации и организм теряет слишком много жидкости, что может привести к обезвоживанию.

Величина влажности важна не только для человека и других живых организмов, но и для протекания технологических процессов. Например, из-за известного свойства воды проводить электрический ток ее содержание в воздухе может серьезно влиять на корректную работу большинства электроприборов.

Кроме того, понятие влажности является важнейшим критерием оценивания погодных условий, что всем известно из прогнозов погоды. Стоит отметить, что если сравнивать влажность в различные времена года в привычных для нас климатических условиях, то она выше летом и ниже зимой, что связано, в частности, с интенсивностью процессов испарения при различных температурах.

Основными характеристиками влажного воздуха являются:

1. плотность водяного пара в воздухе;
2. относительная влажность воздуха.

Воздух является составным газом, в нем содержится множество различных газов, в том числе водяной пар. Для оценивания его количества в воздухе необходимо определить, какую массу имеют водяные пары в определенном выделенном объеме – такую величину характеризует плотность. Плотность водяного пара в воздухе называют абсолютной влажностью.

Определение.Абсолютная влажность воздуха – количество влаги, содержащейся в одном кубическом метре воздуха.

Обозначениеабсолютной влажности:  (как и обыкновенное обозначение плотности).

Единицы измеренияабсолютной влажности:  (в СИ) или  (для удобства измерения небольшого содержания паров воды в воздухе).

Формула вычисления абсолютной влажности:

Обозначения:

 масса пара (воды) в воздухе, кг (в СИ) или г;

 объем воздуха, в котором указанная масса пара содержится, .

С одной стороны, абсолютная влажность воздуха является понятной и удобной величиной, т. к. дает представление о конкретном содержании воды в воздухе по массе, с другой стороны, эта величина неудобна с точки зрения восприимчивости влажности живыми организмами. Оказывается, что, например, человек ощущает не массовое содержание воды в воздухе, а именно ее содержание относительно максимально возможного значения.

Для описания такого восприятия введена такая величина, как относительная влажность.

Определение.Относительная влажность воздуха – величина, показывающая насколько далек пар от насыщения.

Т. е. величина относительной влажности, простыми словами, показывает следующее: если пар далек от насыщения, то влажность низкая, если близок – высокая.

Обозначениеотносительной влажности: .

Единицы измеренияотносительной влажности: %.

Формула вычисления относительной влажности:

Обозначения:

 плотность водяного пара (абсолютная влажность),  (в СИ) или ;

 плотность насыщенного водяного пара при данной температуре,  (в СИ) или .

Как видно из формулы, в ней фигурируют абсолютная влажность, с которой мы уже знакомы, и плотность насыщенного пара при той же температуре. Возникает вопрос, каким образом определять последнюю величину? Для этого существуют специальные приборы. Мы рассмотрим конденсационныйгигрометр (рис. 4) – прибор, который служит для определения точки росы.

Определение.Точка росы – температура, при которой пар становится насыщенным.

Рис. 4. Конденсационный гигрометр (Источник)

Внутрь емкости прибора наливается легкоиспаряющаяся жидкость, например, эфир, вставляется термометр (6) и с помощью груши (5) через емкость прокачивается воздух. В результате усиленной циркуляции воздуха начинается интенсивное испарение эфира, температура емкости из-за этого понижается и на зеркале (4) выступает роса (капельки сконденсировавшегося пара). В момент появления на зеркале росы с помощью термометра замеряется температура, вот эта температура и является точкой росы.

Что же делать с полученным значением температуры (точки росы)? Существует специальная таблица, в которой занесены данные – какая плотность насыщенного водяного пара соответствует каждой конкретной точке росы. Следует отметить полезный факт, что при увеличении значения точки росы растет и значение соответствующей ей плотности насыщенного пара. Иными словами, чем теплее воздух, тем большее количество влаги он может содержать, и наоборот, чем воздух холоднее, тем максимальное содержание в нем пара меньше.

Рассмотрим теперь принцип действия других видов гигрометров, приборов для измерения характеристик влажности (от греч. hygros – «влажный» и metreo – «измеряю»).

Волосной гигрометр (рис. 5) – прибор для измерения относительной влажности, в котором в качестве активного элемента выступает волос, например человеческий.

Рис. 5. Волосной гигрометр (Источник)

Действие волосного гигрометра основано на свойстве обезжиренного волоса изменять свою длину при изменении влажности воздуха (при увеличении влажности длина волоса увеличивается, при уменьшении – уменьшается), что позволяет измерять относительную влажность. Волос натянут на металлическую рамку. Изменение длины волоса передается стрелке, перемещающейся вдоль шкалы. При этом следует помнить, что волосной гигрометр дает не точные значения относительной влажности, и используется преимущественно в бытовых целях.

Более удобен в использовании и точен такой прибор для измерения относительной влажности, как психрометр (от др.-греч. ψυχρός – «холодный») (рис. 6).

Рис. 6. Психрометр (Источник)

Психрометр состоит из двух термометров, которые закреплены на общей шкале. Один из термометров называется влажным, т. к. он обмотан батистовой тканью, которая погружена в резервуар с водой, расположенный на тыльной стороне прибора. С влажной ткани испаряется вода, что приводит к охлаждению термометра, процесс снижения его температуры длится до достижения этапа, пока пар вблизи влажной ткани не достигнет насыщения и термометр не начнет показывать температуру точки росы. Таким образом, влажный термометр показывает температуру меньше либо равную реальной температуре окружающей среды. Второй термометр называется сухим и показывает реальную температуру.

На корпусе прибора, как правило, изображена еще так называемая психрометрическая таблица (табл. 2). С помощью этой таблицы по значению температуры, которую показывает сухой термометр, и по разности температур между сухим и влажным термометрами можно определить относительную влажность окружающего воздуха.

Однако даже не имея под рукой такой таблицы, можно примерно определить величину влажности, пользуясь следующим принципом. Если показания обоих термометров близки друг к другу, то испарение воды с влажного практически полностью компенсируется конденсацией, т. е. влажность воздуха высокая. Если, наоборот, разность показаний термометров большая, то испарение с влажной ткани превалирует над конденсацией и воздух сухой, а влажность низкая.

Обратимся к таблицам, которые позволяют определять характеристики влажности воздуха.
