Гаечные ключи: Таблица соответствия дюймового (американского, имперского..) и метрического (европейского…) рядов гаечных ключей.
Гаечные ключи: рожковый, накидной, разводной. Таблица соответствия дюймового (американского) и метрического (европейского) рядов гаечных ключей.
Гаечный ключ — это инструмент для соединения или рассоединения резьбового соединения путём закручивания или раскручивания гаек, болтов и иных сопутствующих деталей. Типов гаечных ключей множество и важно понимать их различие и назначение. Кроме того, как правило гаечные ключи используются попарно — один из ключей фиксирует головку болта, а второй откручивает или закручивает зайку.
— Рожковый ключ. Самый распространённый и простой вид ключей. Ключ, рабочая поверхность которого охватывает крепежную деталь с двух или трёх сторон за счёт U-образной формы. Чаще всего, рожковые ключи двухсторонние, с близкими по размеру рабочими областями (например 8-10 или 11-13). Недостатки подобного вида ключей — для охвата даже базовых типоразмеров необходимо иметь подобных ключей целый набор. Рабочая поверхность ключа повёрнута под углом 15° к продольной оси для удобства работы в труднодоступных местах.

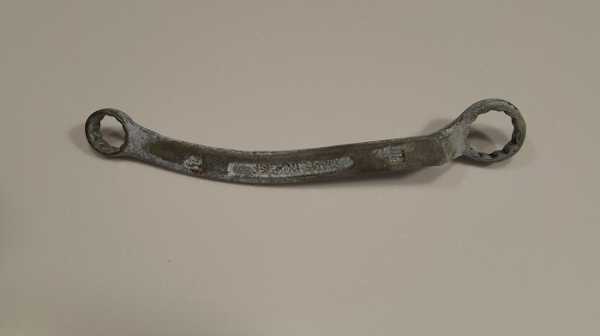

— Накидной ключ, рабочий профиль которого охватывает со всех сторон крепёжную деталь, повторяя профиль детали. Подобный тип ключей чаще всего тоже двухсторонний. Существуют накидные ключи с храповиком, позволяющим откручивать (закручивать) гайку (болт), не переставляя ключа.
— Комбинированный ключ: на одном конце тела которых расположена накидная, а на другом — рожковая головка. Обе головки подобных ключей имеют одинаковый размер.

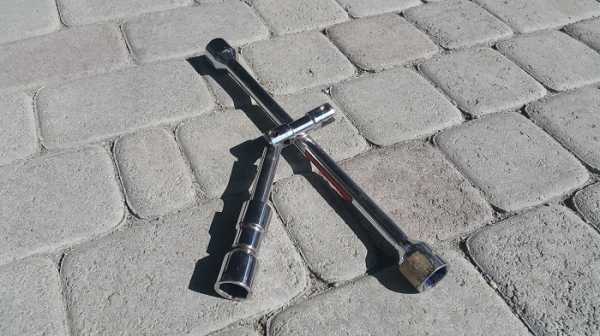

— Торцевой ключ, предназначенный для закручивания (откручивания) деталей, расположенных в специфических и труднодоступных местах, а так же когда применение других типов ключей невозможно, например, в нишах и углублениях. Очень часто применяется для крепления колёс автомобилей.

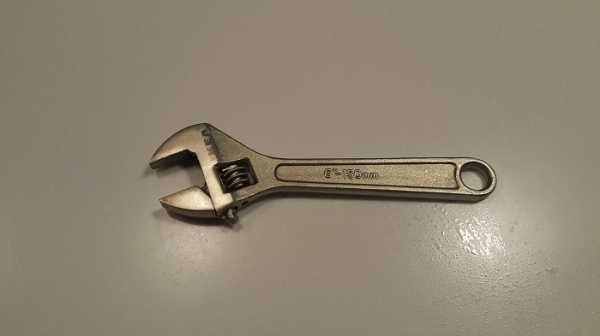

— Разводной ключ это разновидность рожкового ключа, у которого просвет губок (размер ключа) может плавно изменяться в широких пределах. Под разводным ключом понимается ключ, у которого одна из губок приводится в движение червяком.

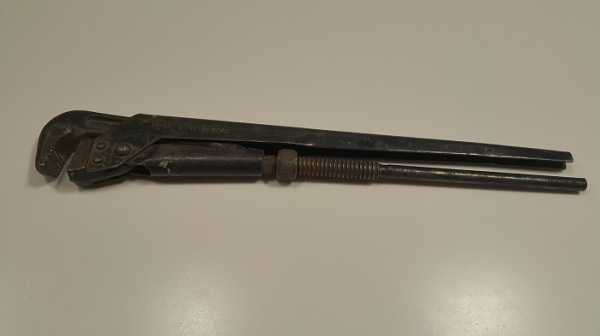

— Трубный ключ является разновидностью разводного ключа — он позволяет зажимать деталь при помощи рычага.
— Переставной ключ часто применяется для работы с трубами с сфере сантехники.
В том случае, если закручивать нужно много и небольшого размера, есть смысл рассмотреть вариант торцевых головок для шуруповёртов (или отвёрток) — это очень упростит и ускорит работу.
Для того, чтобы разобраться с размерами гаечных ключей — воспользуйтесь таблицей ниже:
США ( и не только) | Метрические |
5/32 | 3.97 |
— | 4 |
3/16 | 4.76 |
— | 5 |
13/64 | 5.16 |
7/32 | 5.56 |
15/63 | 6.05 |
— | 6 |
1/4 | 6.35 |
17/64 | 6.75 |
— | 7 |
9/32 | 7.14 |
5/16 | 7.94 |
— | 8 |
11/32 | 8.73 |
— | 9 |
3/8 | 9.53 |
— | 10 |
— | 11 |
7/16 | 11.11 |
15/32 | 11.91 |
— | 12 |
1/2 | 12.7 |
— | 13 |
17/32 | 13.49 |
— | 14 |
9/16 | 14.29 |
— | 15 |
19/32 | 15.08 |
5/8 | 15.88 |
— | 16 |
21/32 | 16.67 |
— | 17 |
11/16 | 17.46 |
— | 18 |
— | 19 |
3/4 | 19.05 |
25/32 | 19.84 |
— | 20 |
13/16 | 20.64 |
21 | |
— | 22 |
7/8 | 22.23 |
23 | |
29/32 | 23.02 |
15/16 | 23.81 |
— | 24 |
31/32 | 24.61 |
— | 25 |
1 | 25.40 |
— | 26 |
1 1/16 | 26.99 |
— | 27 |
— | 28 |
1 1/8 | 28.58 |
— | 29 |
— | 30 |
1 3/16 | 30.16 |
— | 31 |
1 1/4 | 31.75 |
— | 32 |
— | 38 |
1 1/2 | 38.10 |
— | 39 |
— | 50 |
2 | 50.80 |
— | 51 |
tehtab.ru
ГОСТ 13682-80 Места под ключи гаечные. Размеры, ГОСТ от 06 августа 1980 года №13682-80
ГОСТ 13682-80
Группа Г02
Дата введения 1981-07-01
Постановлением Государственного комитета СССР по стандартам от 6 августа 1980 г. N 4069 срок введения установлен с 01.07.81
ВЗАМЕН ГОСТ 13682-68
ПЕРЕИЗДАНИЕ. Июль 1994 г.
1. Настоящий стандарт устанавливает наименьшие размеры мест под головки гаечных ключей с открытым зевом по ГОСТ 2839-80, ГОСТ 2841-80, ГОСТ 3108-71, гаечных кольцевых двусторонних коленчатых ключей по ГОСТ 2906-80 и гаечных торцевых ключей со сменными головками по ГОСТ 25605-83.
2. Минимальные размеры мест под гаечные ключи должны соответствовать указанным на черт.1-8 и в таблице.
Черт.1-5. Размеры мест под гаечные ключи с открытым зевом
Размеры мест под гаечные ключи с открытым зевом
Черт.1
Черт.2
Черт.3
Черт.4
Черт.5
Черт.6. Размер мест под кольцевые двусторонние коленчатые ключи
Размер мест под кольцевые двусторонние коленчатые ключи
Черт.6
Черт.7-8. Размеры мест под гаечные торцевые ключи со сменными головками
Размеры мест под гаечные торцевые ключи со сменными головками
Черт.7
Черт.8
мм | ||||||||||
Зев ключа | ||||||||||
3,2 | 8 | — | — | 4 | — | 5 | 14 | 10 | 9 | 11 |
4,0 | 9 | 16 | 12 | 12 | ||||||
5,0 | 11 | 5 | 7 | 18 | 14 | 10 | 14 | |||
5,5 | 12 | 10 | 7 | 20 | 16 | |||||
7,0 | 14 | 12 | 6 | 8 | 8 | 26 | 20 | 13 | 16 | |
8,0 | 17 | 16 | 14 | 7 | 8 | 9 | 30 | 24 | 15 | 20 |
10 | 20 | 18 | 16 | 8 | 10 | 11 | 36 | 28 | 22 | |
12 | 24 | 20 | 18 | 10 | 11 | 13 | 45 | 34 | 22 | 26 |
13 | 26 | — | 20 | 10 | 13 | 14 | 45 | 23 | ||
14 | 28 | 22 | 22 | 11 | 15 | 15 | 48 | 36 | 24 | |
17 | 34 | 26 | 28 | 13 | 16 | 17 | 52 | 38 | 26 | 30 |
19 | 36 | 30 | 30 | 14 | 17 | 19 | 60 | 45 | 30 | 32 |
22 | 42 | 32 | 34 | 15 | 19 | 24 | 72 | 55 | 36 | 36 |
24 | 48 | 36 | 36 | 16 | 21 | 25 | 78 | 60 | 38 | 40 |
27 | 52 | 40 | 40 | 19 | 24 | 28 | 85 | 65 | 42 | 45 |
30 | 58 | 45 | 45 | 20 | 26 | 30 | 98 | 75 | 48 | 48 |
32 | 62 | 48 | 48 | 22 | 28 | 32 | 100 | 80 | 50 | 52 |
36 | 68 | 52 | 52 | 24 | 31 | 36 | 110 | 85 | 55 | 60 |
41 | 80 | 60 | 60 | 26 | 36 | 40 | 120 | 90 | 60 | 63 |
46 | 90 | 65 | 68 | 30 | 40 | 45 | 140 | 105 | 68 | 70 |
50 | 95 | 70 | 75 | 32 | 44 | 48 | 150 | 110 | 72 | 75 |
55 | 105 | 78 | 80 | 36 | 45 | 52 | 160 | 120 | 80 | 85 |
60 | 110 | — | — | 38 | — | 55 | 170 | 130 | 85 | 95 |
65 | 120 | 42 | 60 | 185 | 145 | 92 | 98 | |||
70 | 130 | 45 | 65 | 200 | 160 | 98 | 105 | |||
75 | 140 | 48 | 70 | 210 | 170 | 105 | 110 | |||
80 | 150 | 48 | 75 | 230 | 190 | 115 | — | |||
85 | 160 | 52 | 82 | 250 | 195 | 125 | ||||
90 | 170 | 58 | 88 | 260 | 200 | 130 | ||||
95 | 175 | 92 | 280 | 210 | 135 | |||||
100 | 190 | 65 | 98 | 300 | 230 | 145 | ||||
105 | 200 | 68 | 102 | 310 | 240 | 150 | ||||
110 | 205 | 70 | 105 | 320 | 250 | 155 | ||||
115 | 215 | 72 | 110 | 340 | 270 | 160 | ||||
130 | 245 | 80 | 120 | 380 | 290 | 190 | ||||
145 | 275 | 95 | 140 | 430 | 320 | 210 | ||||
155 | 295 | 100 | 150 | 450 | 350 | 225 | ||||
175 | 330 | 110 | 165 | 510 | 390 | 255 | ||||
180 | 335 | 115 | 170 | 530 | 410 | 265 | ||||
185 | 345 | 175 | 540 | 420 | 270 | |||||
200 | 370 | 120 | 180 | 580 | 450 | 290 | ||||
210 | 395 | 130 | 205 | 610 | 470 | 305 | ||||
225 | 420 | 140 | 220 | 650 | 500 | 325 |
Примечание. Размер рекомендуется принимать равным размеру .
Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1994
docs.cntd.ru
Дюймовые ключи — таблица размеров
Дюймовые ключи и головки вам пригодятся, если вы ремонтируете или используете американскую технику. Техника из США за последние годы получила широкое распространение в нашей стране: американские тягачи, автомобили, сельхозтехника. Кроме этого, американские агрегаты, двигатели и трансмиссии, устанавливают многие производители из других стран, в том числе российские.
Если крепление новое и неизношенное, а стандартные инструменты «немного не подходят»: меньший размер не налезает, а следующий болтается. В таких случаях, велика вероятность того, что вам нужны дюймовые ключи.
Если вы ремонтируете или работаете на технике с дюймовыми креплениями, обязательно стоит приобрести набор дюймовых ключей, набор дюймовых головок и, если необходимо, набор дюймовых шестигранников.
Для того, чтобы вы могли лучше разобраться с дюймовыми размерами, ниже приведена таблица для конвертации в метрическую систему.
ДЮЙМ | ММ | ДЮЙМ | ММ | ДЮЙМ | ММ | ДЮЙМ | ММ | ДЮЙМ | ММ |
1/32 | 0,7938 | 1-1/32 | 26,1938 | 2-1/32 | 51,594 | 3-1/32 | 76,9938 | 4-1/32 | 102,3938 |
1/16 | 1,5875 | 1-1/16 | 26,9875 | 2-1/16 | 52,388 | 3-1/16 | 77,7875 | 4-1/16 | 103,1875 |
3/32 | 2,3812 | 1-3/32 | 27,7812 | 2-3/32 | 53,181 | 3-3/32 | 7835812 | 4-3/32 | 103,9812 |
1/8 | 3,1750 | 1-1/8 | 28,5750 | 2-1/8 | 53,9750 | 3-1/8 | 79,3750 | 4-1/8 | 104,7750 |
5/32 | 3,9688 | 1-5/32 | 29,3688 | 2-5/32 | 54,769 | 3-5/32 | 80,1688 | 4-5/32 | 105,5688 |
3/16 | 4,7625 | 1-3/16 | 30,1625 | 2-3/16 | 55,563 | 3-3/16 | 80,9625 | 4-3/16 | 106,3625 |
7/32 | 5,5562 | 1-7/32 | 30,9562 | 2-7/32 | 56,356 | 3-7/32 | 81,7562 | 4-7/32 | 107,1562 |
1/4 | 6,3500 | 1-1/4 | 31,7500 | 2-1/4 | 53,1500 | 3-1/4 | 82,5500 | 4-1/4 | 107,9500 |
9/32 | 7,1438 | 1-9/32 | 32,5438 | 2-9/32 | 57,944 | 3-9/32 | 83,3438 | 4-9/32 | 108,7438 |
5/16 | 7,9375 | 1-5/16 | 33,3375 | 2-5/16 | 58,738 | 3-5/16 | 84,1375 | 4-5/16 | 109,5375 |
11/32 | 8,7312 | 1-11/32 | 34,1312 | 2-11/32 | 59,531 | 3-11/32 | 84,9312 | 4-11/32 | 110,3312 |
3/8 | 9,5250 | 1-3/8 | 34,9250 | 2-3/8 | 60,3250 | 3-3/8 | 85,7250 | 4-3/8 | 111,1250 |
13/32 | 10,3188 | 1-13/32 | 35,7188 | 2-13/32 | 61,119 | 3-13/32 | 86,5188 | 4-13/32 | 111,9188 |
7/16 | 11,1125 | 1-7/16 | 36,5125 | 2-7/16 | 61,9125 | 3-7/16 | 87,31,25 | 4-7/16 | 112,7125 |
15/32 | 11,9062 | 1-15/32 | 37,3062 | 2-15/32 | 62,7062 | 3-15/32 | 88,1062 | 4-15/32 | 113,5062 |
1/2 | 12,7000 | 1-1/2 | 38,1000 | 2-1/2 | 63,5000 | 3-1/2 | 88,9000 | 4-1/2 | 114,3000 |
17/32 | 13,4938 | 1-17/32 | 38,8938 | 2-17/32 | 64,2938 | 3-17/32 | 89,6938 | 4-17/32 | 115,0938 |
9/16 | 14,2875 | 1-9/16 | 39,6875 | 2-9/16 | 65,0875 | 3-9/16 | 90,4875 | 4-9/16 | 115,8875 |
19/32 | 15,0812 | 1-19/32 | 40,4812 | 2-19/32 | 65,8812 | 3-19/32 | 91,2812 | 4-19/32 | 116,6812 |
5/8 | 15,8750 | 1-5/8 | 41,2750 | 2-5/8 | 66,6750 | 3-5/8 | 92,0750 | 4-5/8 | 117,4750 |
21/32 | 16,6688 | 1-21/32 | 42,0688 | 2-21/32 | 67,4688 | 3-21/32 | 92,8688 | 4-21/32 | 118,2688 |
11/16 | 17,4625 | 1-11/16 | 42,8625 | 2-11/16 | 68,2625 | 3-11/16 | 93,6625 | 4-11/16 | 119,0625 |
23/32 | 18,2562 | 1-23/32 | 43,6562 | 2-23/32 | 69,0562 | 3-23/32 | 94,4562 | 4-23/32 | 119,8562 |
3/4 | 19,0500 | 1-3/4 | 44,4500 | 2-3/4 | 69,8500 | 3-3/4 | 95,2500 | 4-3/4 | 120,4500 |
25/32 | 19,8438 | 1-25/32 | 45,2438 | 2-25/32 | 70,6438 | 3-25/32 | 96,0438 | 4-25/32 | 121,4438 |
13/16 | 20,6375 | 1-13/16 | 46,0375 | 2-13/16 | 71,4375 | 3-13/16 | 96,8375 | 4-13/16 | 122,2375 |
27/32 | 21,4312 | 1-27/32 | 46,8312 | 2-27/32 | 72,2312 | 3-27/32 | 97,6312 | 4-27/32 | 123,0312 |
7/8 | 22,2250 | 1-7/8 | 47,6250 | 2-7/8 | 73,0250 | 3-7/8 | 98,4250 | 4-7/8 | 123,8250 |
29/32 | 23,0188 | 1-29/32 | 48,4188 | 2-29/32 | 73,8188 | 3-29/32 | 99,2188 | 4-29/32 | 124,6188 |
15/16 | 23,8125 | 1-15/16 | 49,2125 | 2-15/16 | 74,6125 | 3-15/16 | 100,0125 | 4-15/16 | 125,4125 |
31/32 | 24,6062 | 1-31/32 | 50,0062 | 2-31/32 | 75,4062 | 3-31/32 | 100,8062 | 4-31/32 | 126,2062 |
1 | 25,4000 | 2 | 50,8000 | 3 | 76,2000 | 4 | 101,6000 | 5 | 127,0000 |
profinstrument39.ru
ГОСТ 24671-84 — Болты, винты, шурупы с шестигранной головкой и гайки шестигранные. Размеры «под ключ».
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БОЛТЫ, ВИНТЫ, ШУРУПЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ И ГАЙКИ ШЕСТИГРАННЫЕ |
ГОСТ Взамен |
Размеры под ключ |
|
Hexagon-head bolts, screws, wood screws and hexagon nuts. Width across flats |
Постановлением Государственного комитета СССР по стандартам от 28 февраля 1984 г. № 705 дата введения установлена
01.01.85
Переиздание 2006 г.
1. Настоящий стандарт распространяется на болты, винты, шурупы с шестигранной головкой и гайки шестигранные с номинальным диаметром резьбы от 1 до 150 мм с нормальными, уменьшенными и увеличенными размерами под ключ.
Стандарт полностью соответствует СТ СЭВ 1015-83.
2. Размеры под ключ шестигранных головок болтов, винтов, шурупов и шестигранных гаек должны соответствовать указанным на чертеже и в табл. 1 и 2.
3. Допускается изготовлять болты, винты, шурупы и гайки с размерами под ключ по табл. 3. Размеры под ключ, указанные в табл. 3, с 1 января 1987 г. являются непредпочтительными.
4. Допускаются для установочных винтов другие сочетания номинальных диаметров резьбы и размеров под ключ.
Таблица 1
Номинальный диаметр резьбы d |
Размер под ключ S |
||||
нормальный |
уменьшенный |
увеличенный |
головки с фланцем |
гайки с фланцем |
|
1,0 |
3,2 |
— |
— |
— |
— |
1,2 |
3,2 |
— |
— |
— |
— |
1,4 |
3,2 |
— |
— |
— |
— |
1,6 |
3,2 |
— |
— |
— |
— |
2,0 |
4 |
— |
— |
— |
— |
2,5 |
5 |
— |
— |
— |
— |
3 |
5,5 |
— |
— |
— |
— |
4 |
7 |
— |
— |
— |
— |
5 |
8 |
— |
— |
7 |
8 |
6 |
10 |
— |
— |
8 |
10 |
7 |
11 |
— |
— |
— |
— |
8 |
13 |
12 |
— |
10 |
13 |
10 |
16 |
14 |
— |
13 |
15 |
12 |
18 |
16 |
21 |
15 |
18 |
14 |
21 |
18 |
24 |
18 |
21 |
16 |
24 |
21 |
27 |
21 |
24 |
18 |
27 |
24 |
30 |
— |
— |
20 |
30 |
27 |
34 |
27 |
30 |
22 |
34 |
30 |
36 |
— |
— |
24 |
36 |
34 |
41 |
— |
— |
27 |
41 |
36 |
46 |
— |
— |
30 |
46 |
41 |
50 |
— |
— |
33 |
50 |
46 |
55 |
— |
— |
36 |
55 |
50 |
60 |
— |
— |
39 |
60 |
55 |
65 |
— |
— |
42 |
65 |
60 |
70 |
— |
— |
45 |
70 |
65 |
75 |
— |
— |
48 |
75 |
— |
80 |
— |
— |
Таблица 2
Номинальный диаметр резьбы d |
Нормальный размер под ключ S |
52 |
80 |
56 |
85 |
60 |
90 |
64 |
95 |
68 |
100 |
72 |
105 |
76 |
110 |
80 |
115 |
85 |
120 |
90 |
130 |
95 |
135 |
100 |
145 |
105 |
150 |
110 |
155 |
115 |
165 |
120 |
170 |
125 |
180 |
130 |
185 |
140 |
200 |
150 |
210 |
Таблица 3
Номинальный диаметр резьбы d |
Размер под ключ S |
||
нормальный |
уменьшенный |
увеличенный |
|
10 |
17 |
— |
— |
12 |
19 |
17 |
22 |
14 |
22 |
19 |
— |
16 |
— |
22 |
— |
20 |
— |
— |
32 |
22 |
32 |
— |
— |
24 |
— |
32 |
— |
snipov.net
Размеры под ключ шестигранных гаек и головок болтов
Размеры под ключ шестигранных гаек и головок болтовОбозначение резьбы (d) | Размер под ключ (S), мм | ||
---|---|---|---|
Нормальный размер под ключ | Уменьшенный размер под ключ | Увеличенный размер под ключ | |
М1 | 3.2 | — | — |
М1.2 | 3.2 | — | — |
М1.4 | 3.2 | — | — |
М1.6 | 3.2 | — | — |
М2 | 4 | — | — |
М2.5 | 5 | — | — |
М3 | 5.5 | — | — |
М4 | 7 | — | — |
М5 | 8 | — | — |
М6 | 10 | — | — |
М7 | 11 | — | — |
М8 | 13 | 12 | — |
М10 | 16, 17 | 14 | — |
М12 | 18, 19 | 16, 17 | 21, 22 |
М14 | 21, 22 | 18, 19 | 24 |
М16 | 24 | 21, 22 | 27 |
М18 | 27 | 24 | 30 |
М20 | 30 | 27 | 32, 34 |
М22 | 32, 34 | 30 | 36 |
М24 | 36 | 32, 34 | 41 |
М27 | 41 | 36 | 46 |
М30 | 46 | 41 | 50 |
М33 | 50 | 46 | 55 |
М36 | 55 | 50 | 60 |
М39 | 60 | 55 | 65 |
М42 | 65 | 60 | 70 |
М45 | 70 | 65 | 75 |
М48 | 75 | — | 80 |
М52 | 80 | — | — |
М56 | 85 | — | — |
М60 | 90 | — | — |
М64 | 95 | — | — |
М68 | 100 | — | — |
М72 | 105 | — | — |
М76 | 110 | — | — |
М80 | 115 | — | — |
М85 | 120 | — | — |
М90 | 130 | — | — |
М95 | 135 | — | — |
М100 | 145 | — | — |
М105 | 150 | — | — |
М110 | 155 | — | — |
М115 | 165 | — | — |
М120 | 170 | — | — |
М125 | 180 | — | — |
М130 | 185 | — | — |
М140 | 200 | — | — |
М150 | 210 | — | — |
tekhnar.ru
ГОСТ 24671-84 Болты, винты, шурупы с шестигранной головкой и гайки шестигранные. Размеры «под ключ»
ГОСТ 24671-84 Болты, винты, шурупы с шестигранной головкой и гайки шестигранные. Размеры «под ключ» — скачать бесплатноМЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БОЛТЫ, ВИНТЫ, ШУРУПЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ И ГАЙКИ ШЕСТИГРАННЫЕ |
ГОСТ Взамен |
Размеры под ключ |
|
Hexagon-head bolts, screws, wood screws and hexagon nuts. Width across flats |
Постановлением Государственного комитета СССР по стандартам от 28 февраля 1984 г. № 705 дата введения установлена
01.01.85
Переиздание 2006 г.
1. Настоящий стандарт распространяется на болты, винты, шурупы с шестигранной головкой и гайки шестигранные с номинальным диаметром резьбы от 1 до 150 мм с нормальными, уменьшенными и увеличенными размерами под ключ.
Стандарт полностью соответствует СТ СЭВ 1015-83.
2. Размеры под ключ шестигранных головок болтов, винтов, шурупов и шестигранных гаек должны соответствовать указанным на чертеже и в табл. 1 и 2.
3. Допускается изготовлять болты, винты, шурупы и гайки с размерами под ключ по табл. 3. Размеры под ключ, указанные в табл. 3, с 1 января 1987 г. являются непредпочтительными.
4. Допускаются для установочных винтов другие сочетания номинальных диаметров резьбы и размеров под ключ.
Таблица 1
Номинальный диаметр резьбы d |
Размер под ключ S |
||||
нормальный |
уменьшенный |
увеличенный |
головки с фланцем |
гайки с фланцем |
|
1,0 |
3,2 |
— |
— |
— |
— |
1,2 |
3,2 |
— |
— |
— |
— |
1,4 |
3,2 |
— |
— |
— |
— |
1,6 |
3,2 |
— |
— |
— |
— |
2,0 |
4 |
— |
— |
— |
— |
2,5 |
5 |
— |
— |
— |
— |
3 |
5,5 |
— |
— |
— |
— |
4 |
7 |
— |
— |
— |
— |
5 |
8 |
— |
— |
7 |
8 |
6 |
10 |
— |
— |
8 |
10 |
7 |
11 |
— |
— |
— |
— |
8 |
13 |
12 |
— |
10 |
13 |
10 |
16 |
14 |
— |
13 |
15 |
12 |
18 |
16 |
21 |
15 |
18 |
14 |
21 |
18 |
24 |
18 |
21 |
16 |
24 |
21 |
27 |
21 |
24 |
18 |
27 |
24 |
30 |
— |
— |
20 |
30 |
27 |
34 |
27 |
30 |
22 |
34 |
30 |
36 |
— |
— |
24 |
36 |
34 |
41 |
— |
— |
27 |
41 |
36 |
46 |
— |
— |
30 |
46 |
41 |
50 |
— |
— |
33 |
50 |
46 |
55 |
— |
— |
36 |
55 |
50 |
60 |
— |
— |
39 |
60 |
55 |
65 |
— |
— |
42 |
65 |
60 |
70 |
— |
— |
45 |
70 |
65 |
75 |
— |
— |
48 |
75 |
— |
80 |
— |
— |
Таблица 2
Номинальный диаметр резьбы d |
Нормальный размер под ключ S |
52 |
80 |
56 |
85 |
60 |
90 |
64 |
95 |
68 |
100 |
72 |
105 |
76 |
110 |
80 |
115 |
85 |
120 |
90 |
130 |
95 |
135 |
100 |
145 |
105 |
150 |
110 |
155 |
115 |
165 |
120 |
170 |
125 |
180 |
130 |
185 |
140 |
200 |
150 |
210 |
Таблица 3
Номинальный диаметр резьбы d |
Размер под ключ S |
||
нормальный |
уменьшенный |
увеличенный |
|
10 |
17 |
— |
— |
12 |
19 |
17 |
22 |
14 |
22 |
19 |
— |
16 |
— |
22 |
— |
20 |
— |
— |
32 |
22 |
32 |
— |
— |
24 |
— |
32 |
— |
Еще документы скачать бесплатно
www.gosthelp.ru
Таблица размеров ключей и резьбы? Как размер ключа зависит от диаметра резьбы?
Как зависит размер ключа от диаметра резьбы…
… да никак не зависит – не существует в природе (пока) такой математической зависимости. Конструкция и размеры гаечных ключей, равно как и резьбового крепежа, определяются исходя из условий прочности, технологичности изготовления и конкретных назначений.
Для примера предлагаю ознакомиться с информацией из:
ГОСТ 7805-70* Болты с шестигранной головкой класса точности А. Конструкция и размеры.
ГОСТ 5927-70* Гайки шестигранные класса точности А. Конструкция и размеры.
ГОСТ 2839-80* Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры.
Естественно, перечисленные выше ГОСТ-ы не охватывают всю номенклатуру гаечных ключей, равно как и резьбового крепежа.
Соответствующие таблицы перечисленных ГОСТ-ов однозначно определяют конструкцию и размеры конкретных болтов, гаек и гаечных ключей. Каждому типоразмеру гайки и болта соответствует совершенно определённый размер «под ключ». Так для номинального диаметра резьбы М10: гайка будет иметь размер под ключ — 17 мм; болт с шестигранной головкой будет иметь размер под ключ – 16 мм. Этим размерам соответствуют ключи, обозначенные в ГОСТ 2839-80* как: 7811-0473, 7811-0474 – ключи на 16; 7811-0023, 7811-0465 – ключи на 17. Естественно, что приведенные в качестве примера ключи имеют ещё достаточное количество размерных характеристик… А с другой стороны понятно, что используя только эти ключи не всегда получится разобрать резьбовое соединение даже с резьбой М10.
Если интересны остальные размеры и конструктивные характеристики гаечных ключей, гаек, болтов и других резьбовых соединений — рекомендую обратиться к соответствующим ГОСТ-ам. Ну, а если вам удастся установить зависимость размера гаечных ключей от диаметров резьбы, и к тому же систематизировать данные в табличной форме, то рекомендую оформить патент.
Ну, вот так, как то. Удачи и много, много денег за патент…
www.remotvet.ru
