Плуг на трактор Т-40: регулировка и настройка

Навесной двухкорпусный плуг ПОН-2-30 на трактор Т-40 используется для вспашки почв с удельным сопротивлением не более 6 Н/см² на глубину до 25 сантиметров, а также для вспашки полей, чья склоны не превышают 10º.



Устройство плуга



Плуг оснащен симметричной рамой, способная поворачиваться относительно продольной оси горизонта на 180º под влиянием механизма поворота. На раме плуга смонтированы два левооборачивающих и два правооборачивающих корпуса, установленных попарно на противоположных концах единых стоек, два лево- и два правооборачивающих предплужника, а также два дисковых ножа.



Механизм поворота плуга состоит из гидроцилиндра, цилиндрической шестерни и зубчатого сектора. Шестерня установлена на переднем конце продольной оси рамы, проведенная сквозь отверстие в кронштейне навески. Сектор, входящий с шестерней в зацепление, шарнирно зафиксирован на креплении навески. При поступлении масла в левую полость гидроцилиндра, шток поворачивает сектор, который прокручивая шестерню, опускает в рабочее положение правооборачивающие корпуса. При поступлении масла в правую полость — опускаются левооборачивающие корпуса.



Данным плугом производят вспашку челночным способом. Нет надобности разбивать поле на загоны. Достигнув конца поля, раму плуга поворачивают на 180º. При пахоте на склонах пласты отваливают вниз по склону. Рабочая скорость при вспашке до 6,3 км/ч, а ширина захвата 60 см.

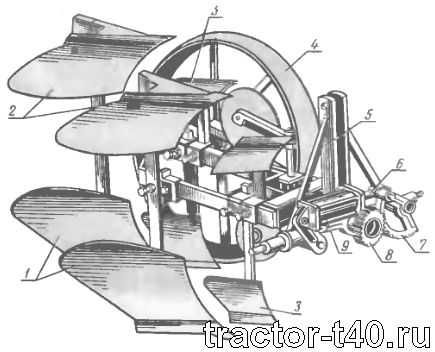

Плуг на Т-40: 1 — правооборачивающие корпуса; 2 — левооборачивающие корпуса; 3 — предплужники; 4 — опорное колесо; 5 — навеска; 6 — шток; 7 — зубчатый сектор; 8 — шестерня; 9 — гидроцилиндр.



Техническая характеристика двухкорпусного плуга





Производительность га/ч

до 0,54

до 0,81

Ширина захвата плуга, м

0,6

0,9

Количество корпусов, шт.:

— правооборачивающих

2

3

— левооборачивающих

2

3

Масса машины, кг

515

605

Габаритные размеры, мм:

— длина

1850

2500

— ширина

1250

1450

— высота

1600

1590

Глубина пахоты, см

до 22

Рабочая скорость движения, км/ч

до 9

Расстояние от опорной плоскости корпусов до нижней плоскости рамы, не менее, мм

650

Расстояние между корпусами по ходу плуга, мм

650±25

Ширина захвата корпуса, мм

300±20

Тип корпуса

полувинтовой

Транспортная скорость, км/ч

по скорости трактора

Дорожный просвет, не менее, мм

300

Коэффициент готовности

0,98





Подготовка к работе и регулировка плуга на Т-40



Подготовка плуга заключается в проверке его технического состояния и правильности сборки; установка на плуге рабочих органов; подготовка трактора к работе и установка плуга на т 40; регулировка плуга на заданную глубину.



Правильность сборки плуга проверяется на ровной площадке.

Полевая поверхность стойки и полевая доска, должны лежать в единой вертикальной плоскости. Полевые обрезы отвала и лемеха должны аналогично находиться в общей вертикальной плоскости и выступать за поверхность стойки на 5-8 миллиметров. Допустимое отклонение верхней точки полевого обреза отвала от вертикальной плоскости составляет не более 10 мм. Носок трапецеидального лемеха и задний конец полевой доски должны находится в одной плоскости полевой стороны корпуса плуга.

Отклонение заднего конца полевой доски в сторону борозды не должно превышать 5 мм.



У долотообразных лемехов носик должен размещаться на 10 мм ниже заднего конца полевой доски и пятки лемеха; носок лемеха должен выходить в сторону поля на 5 миллиметров.



При регулировке плуга необходимо, чтобы консоль поворачивалась на стойке на угол 20º, а диск без всяких заеданий свободно вращался на оси. Глубина вспашки регулируется путем изменения положения опорного колеса при помощи регулировочных болтов.

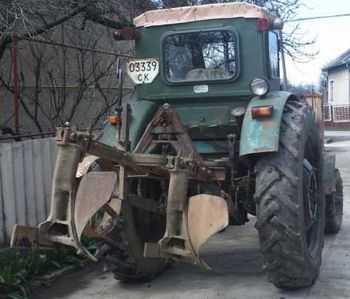

Трактор т-40 с плугом



Работа трактора Т-40 с навесным плугом



Во время пахоты плуг в борозде должен идти устойчиво, без смещений в сторону и по направлению хода, так как это может стать причиной неравномерной глубины вспашки.



Равномерность хода всех корпусов плуга по глубине вспашки регулируется путем изменения длины центральной тяги, левого и правого раскосов задней навески трактора. Горизонтальное расположение рамы обеспечит правильность хода плуга: при наклоне корпуса плуга влево — необходимо укоротить левый или удлинить правый раскос навески и наоборот. В случае, когда передний корпус пашет глубже заднего, то необходимо удлинить центральную тягу.
