Т-330 ( каталог 2006г.) (Т-330)- описание, характеристики, история.
Кабина
Одноместная, установленная на резиновых амортизаторах. Шумопоглощающая обивка, большая, обеспечивающая максимальную обзорность, площадь остекления стеклопакетами, исключающими обледенение стекол, подрессоренное, регулируемое под индивидуальный вес и рост оператора сиденье, вентиляционная установка с калориферным обогревателем обеспечивают оператору комфортные условия труда. Оборудуется независимым отопителем, работающим на дизельном топливе.
Двигатель
Марка 8ДВТ-ЗЗОА
Завод-изготовитель Волгоградский моторный завод
Тип Дизельный, 4-х тактный, с газотурбинным наддувом и воздушным охлаждением.
Эксплуатационная мощность, л.с. (кВт) 250
Номинальная частота вращения, об/мин 1 700
Количество цилиндров 8V
Диаметр цилиндра и рабочий ход поршня, мм 150×160
Удельный расход топлива, г/кВт.
Расход масла на угар от расхода топлива менее 0,3%
Рабочий объем, л 22,6
Масса, кг 2 600
Гидравлическая система
Насосы Шестеренные НШ-250, НШ-50УЗ-Л
Производительность насосов при номинальной частоте вращения двигателя, л/мин 430 при 1 700 об/мин
Установленное давление предохранительных клапанов, кг/см2: перекос отвала-160, отвал и рыхлитель-160
Гидроцилиндры подъема/опускания отвала: 2
— диаметр и ход поршня, мм 160х1250
Гидроцилиндр перекоса отвала: 1
— диаметр и ход поршня, мм 220х300
Гидроцилиндры подъема/опускания рыхлителя: 2
— диаметр и ход поршня, мм 220х560
Гидроцилиндры изменения угла резания рыхлителя: 2
-диаметр и ход поршня, мм 220х500
Заправочные емкости
Топливный бак, л 670
Система смазки:
ГТР, КПП, КП, л 125
БР, л 2х45
Гидросистема навесного оборудования, л 370
Бульдозерное оборудование
Тип отвала Полусферический (SU)
Ширина отвала, мм 4 860
Высота отвала, мм 1 820
Объем призмы волочения, м3 13
Максимальный подъем отвала, мм 1 530
Наибольшее заглубление отвала, мм 650
Угол поперечного перекоса отвала в каждую сторону, град.
12
Масса, кг 7 030
Рыхлительное оборудование
Тип рыхлителя Параллелограмный, с регулируемым углом рыхления
Число зубьев 1 -зубый
Максимальная высота подъема , мм 950
Наибольшее заглубление, мм 1 380
Регулировка угла рыхления, град ±14
Заглубляющее усилие, кг 15 300
Масса, кг 6 489
Скорости движения, вперед/назад, км/час:
— I передача 3,5/2,9
— II передача 6,4/5,4
— III передача 13,0/10,8
Масса трактора, кг 41 800
Масса эксплуатационная агрегата, кг 54 800
Удельное давление на грунт, кГс/см2 1,127
Трактор Т-330 Чебоксарец. Фото и характеристики
Трактор Т-330 — тяжелый промышленный бульдозер, выпускаемый Чебоксарским заводом промышленных тракторов с 1975 года по настоящее время.
Для более удобной работы и контроля над бульдозерным оборудованием, кабина трактора располагалась в передней части. Данное размещение кабины было инновационным для тракторостроения в период СССР.

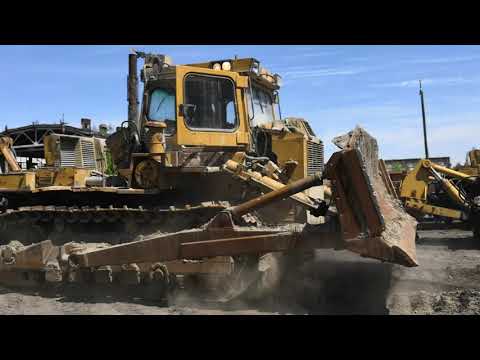

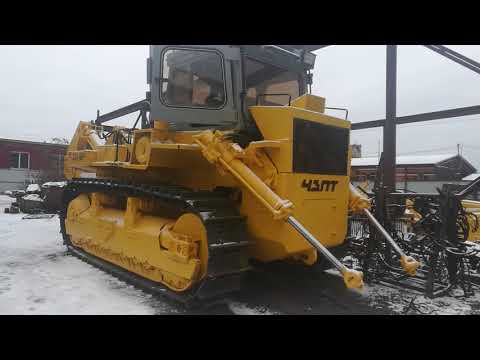

Фото Трактор Т-330 Чебоксарец
На бульдозер Т-330 устанавливается гидромеханическая трансмиссия, при помощи которой переключение передач осуществляется без разрыва крутящего момента. Использование данного типа трансмиссии позволяет наиболее эффективно задействовать мощь двигателя при любой скорости движения трактора. переключение передач без разрыва мощность, позволяет также развивать максимальную тягу в режиме упора. Каждая гусеница трактора имеет независимый реверсивный привод, осуществляемый коробкой передач. Данное конструктивное решение, позволяет трактору совершать развороты в достаточно узких пространствах.
Схема Т-330: 1 — передний бронированный капот, 2 — коробка передач, 3 — гусеничная лента, 4 — натяжное колесо гусеницы, 5 — гусеничная тележка, 6 — опорные катки, 7, 8 — карданные передачи, 9 — гидротрансформатор, 10 — воздушный фильтр, 11 — поддерживающие катки, 12 — ведущая звездочка, 13 — обогреватель кабины, 14 — главная передача, 15 — дизель, 16 — предпусковой подогреватель, 17 — выпускная система дизеля, 18 — ящик для инструмента, 19 — топливный бак, 20 — бак гидросистемы, 21 — аккумуляторы, 22 — воздушный вентилятор — увлажнитель кабины, 23 — кабина, 24 — гидроцилиндр.
Т-330 оснащается 8-цилиндровым четырехтактным дизельным двигателем 8ДВТ-330М, мощностью 330 л.с. (243 кВт). На тракторе применяется воздушная система охлаждения, что позволяет использовать его в практически любых агрессивных климатических условиях.
Кабина трактора основана на жестком каркасе, полностью герметичная и снабжена системами вентиляции, отопления, очистки воздуха и в зависимости от климатических условий — кондиционером. В кабине располагаются все органы управления трактором, что существенно облегчает труд машиниста.
Бульдозер получил широкое распространение в промышленности и используется для выполнения горных работ, мелиорации, земляных работ и т. д. Некоторые модификации Т-330 оснащаются одно- или трехзубым рыхлителем.
Технические характеристики Т-330
| Тип трактора | гусеничный, промышленный |
| Максимальное тяговое усилие, кН (тс) | 670 (68,2) |
| Марка двигателя | 8ДВТ-330А |
| Тип двигателя | дизель с турбонаддувом |
Мощность двигателя, кВт (л. с.) | 259 (352) |
| Диапазон скоростей, км/ч: | |
| .вперед | 0 — 16,4 |
| .назад | 0 — 13,7 |
| Число передач вперед (назад) | 3 (3) |
| Трансмиссия | гидромеханическая |
| Подвеска гусениц | эластичная с балансирным брусом |
| Удельное давление гусениц на почву, кгс/см2 | 0,57 |
| Дорожный просвет, мм | 570 |
| Масса, кг | 25 000 |
| Расположение кабины | переднее |
T330 HydroSeeders® (3350 галлонов) — Finn Corporation
Разработанная с проверенными временем функциями, T330 HydroSeeder предлагает ценность, надежность и производительность для удовлетворения потребностей крупномасштабных приложений.
Модель T330 оснащена высокоэффективным центробежным шламовым насосом собственной разработки FINN с дизельным двигателем John Deere мощностью 134 л.с. и насосной системой с независимым управлением.
Только установка на салазках
Нагрузка на акр
1*
Рабочий вес
42 800 фунтов. (19 415 кг)
Мощность
John Deere 4045FC04 (4,5 л) Промышленный двигатель с водяным охлаждением 134 л.с. (100 кВт) Дизель Tier 4 Final
12 681 л) емкость по жидкости
Насос
5 дюймов x 2,5 дюйма (12,7 см x 6,4 см) 400 галлонов в минуту при 130 фунт/кв. 70м) от напорной башни
Отказ от ответственности HydroSeeder
* На основе веса 1500 фунтов. за акр.
Особенности и преимущества
- Бак емкостью 3000 галлонов
- Tier 4 Final John Deere 4045HFCO4 (4,5 л), промышленный с водяным охлаждением, турбодизель, двигатель 134 л.
с. - Большой загрузочный люк с поворотным резаком для пакетов из нержавеющей стали и защитной решеткой
- Расстояние опрыскивания до 230 футов от штанги
с.- Катушка для гидравлического шланга для удобства развертывания и хранения
- Независимая, реверсивная и регулируемая система перемешивания с двумя механическими лопастями с гидравлическим приводом и регулируемой скоростью
- Управление насосом и мешалкой с независимым управлением
- Большая задвижка для удобства хранения мульчи на палубе
Особенности и преимущества Расширить
- Бак рабочей емкости 3000 галлонов
- Tier 4 Final John Deere 4045HFCO4 (4,5 л), промышленный с водяным охлаждением, турбодизель, двигатель 134 л.с.
- Большой загрузочный люк с поворотным резаком для пакетов из нержавеющей стали и защитной решеткой
- Расстояние опрыскивания до 230 футов от штанги
- Катушка для гидравлического шланга для удобства развертывания и хранения
- Независимая реверсивная система перемешивания с двумя механическими лопастями с гидравлическим приводом и регулируемой скоростью
- Управление насосом и мешалкой с независимым управлением
- Большая задвижка для удобства хранения мульчи на палубе
КТО ПОЛЬЗУЕТСЯ ГИДРОСЕЯЛКОЙ T330? Expand
Гидравлическая сеялка T330 — идеальное решение для подрядчиков, которым требуется высокая производительность для крупных проектов.
Наши продукты HydroSeeder
RUTHMANN STEIGER® T 330 XS
RUTHMANN STEIGER ® T 330 XS
- Рабочая высота 33 м
- Вылет: до 21,75 м
- Длина автомобиля всего 8,43 м
- Стабильная конструкция башни (меньше обслуживания)
Очень короткая модель XS
- Впечатляет невероятной компактностью и максимальной производительностью
- Малая общая длина автомобиля для повышения маневренности (чрезвычайно короткий задний свес)
- Современный дизайн с высокой стабильностью и безопасностью
- Проверенное шасси с ЕВРО 6 на выбор!
Новая башня более стабильна и даже проще в обслуживании, чем ее предшественница.
Скачать
Die bewährte Stützensteuerung aus der TB-/TBR-Baureihe kommt ebenfalls beim STEIGER® T 330 XS zum Einsatz. Die Knöpfe zeigen dem Bediener durch unterschiedliche Farben jederzeit und gut erkennbar den Status an.
Скачать
Durch die neu entwickelten Trägerköpfe konnte das zusammengeschobene Teleskop verkürzt werden, um die kompakte Fahrzeuglänge von nur 8,43 Metern zu erreichen.
СкачатьБазовая рама и управление домкратом
- Укороченная и устойчивая конструкция базовой рамы
- Домкраты и револьверная труба из высокопрочной мелкозернистой стали для улучшения рабочих характеристик и увеличения сопротивления кручению (долговечность)
- Удобное и простое управление домкратом с обеих сторон автомобиля (продолжение успешной серии TB / TBR)
Новая система профиля стрелы
- Выдвижение стрелы с помощью двух телескопических цилиндров
- Профиль стрелы на основе системы стрелы T 900 HF
- Оптимизированный профиль поддержки стрелы обеспечивает более стабильную конструкцию стрелы
- Более короткая конструкция благодаря новой форме профиля
- Высокопрочная мелкозернистая сталь для максимальной стабильности
Оптимизированный револьверный блок
Увеличенная загрузка корзины
- Совместимость с другими рабочими корзинами предыдущей серии T
- Увеличенная нагрузка на корзину: 350 кг в сочетании с большим вылетом
- Прочное гидравлическое устройство поворота корзины 2 x 90°
Рабочая высота
33,00 M
Высота подъема
31,00 M
Охват
21,75 M
Допустимый наклон
5 °
Общая высота
360 M
.
