Рабочее место оператора Т-16

На рабочем месте оператора самоходного шасси Т-16 расположены:

1 и 2 (рис. 99) — печали правого и левого тормозов;

3 — педаль включения стартера;

4 — рычаг фиксации тормозных педалей в нажатом состоянии;

5 — педаль блокировки дифференциала;

6 — педаль сцепления;

7 — ручной топливоподкачивающий насос;

8 — рычаг управления подачей топлива;

9 — рулевое колесо;

10 и 12 — рычаги управления распределителем гидросистемы;

11 — рычаг переключения передач;

13 — рычаг управления ВОМ;

14 — рычаг управления приводом насоса гидросистемы;

15 — рычаг управления декомпрессионным механизмом.

Рис. 99. Органы управления СШ Т-16.

Сиденье двухместное, мягкое (в каркас вложена пружинная подушка, обтянутая дерматином), к задним пружинящим полосам прикреплена спинка. Снизу под спинкой сиденья прикреплен предохраняющий оператора от излучаемого дизелем тепла щиток.

Крылья, установленные по обе стороны сиденья, предохраняют оператора от вращающихся колес, а также механизмы управления от грязи, сбрасываемой колесами при движении шасси. На левом крыле СШ двумя болтами прикреплен инструментальный ящик.

Дня защиты оператора от солнечных лучей предусмотрен легкосъемный тент.

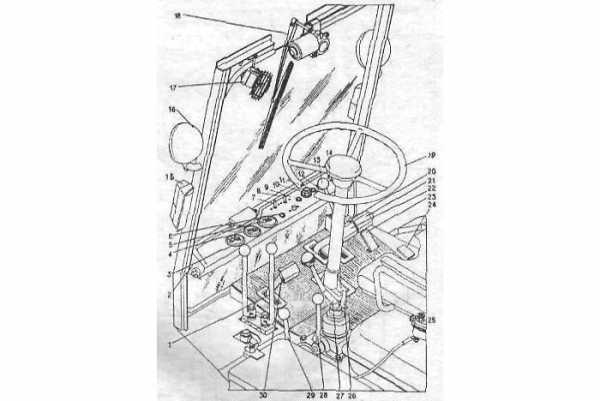

Расположение органов управления и средств информации в кабине СШ Т-16М показано на рис. 100, где:

1 — рычаг управления распределителем гидросистемы;

2 — щиток приборов;

3 — указатель температуры масла;

4 — амперметр;

5 — указатель давления масла в системе смазки дизеля;

6, 9, 11 — контрольные лампы;

7 — переключатель света фар;

8 — переключатель указателей поворота;

10 — контрольный элемент системы пуска дизеля;

12 — включатель свечи накалывания и стартера;

13 и 23 — рычаг и педаль управления подачей топлива:

14 — включатель габаритных огней;

15 — фонарь;

16- фара;

17 — вентилятор;

18 — стеклоочиститель;

19 — рулевое колесо;

20 — соединительная планки тормозных педалей;

21 и 22 – педали правого и левого тормозов;

24 — педаль блокировки дифференциала;

25 — включатель «массы»;

26 — рычаг фиксации тормозных педалей в нажатом состоянии;

27 — рычаг переключения передач;

28 — рычаг управления ВОМ;

29 — рычаг управления декомпрессионным механизмом;

30 — педали сцепления.



Рис. 100. Органы управления и средства информации СШ Т-16М.

См. также:  Неисправности гидросистемы трактора. ВОМ трактора Т-16.

traktor-t-16.ru

Трактор Т-16: технические характеристики, фото, цены

Самоходная универсальная спецтехника трактор Т-16 разработана харьковскими инженерами для применения в сельскохозяйственной и промышленной отрасли. Также его именуют как Шассик благодаря повышенной проходимости с большим грузом на погрузочной платформе. На раме спецмашины имеются специальные крепления под монтаж устройств для выполнения работ по междурядной обработке почвы – опрыскивания, культивирования. Помимо этого, в комбинации с самоходным шасси Т 16 применяется косилка с ВОМ, стогометы и другие приспособления.

Основные параметры техники

При выборе техники для применения в аграрной сфере в первую очередь нужно оценивать ее технические характеристики. Только по данным параметрам можно определить, насколько трактор Т16 подходит для выполнения тех или иных задач.

Краткие технические особенности спецтехники версии Т-16 в цифрах:

Параметры

Показатели

Маркировка силового агрегата

Д-16

Мощность, л. с.

16

Диапазон скоростей, км/ч

3,72-19,5

Размеры, см

328х250х260

Диапазон настройки колеи, см

155-200

Вес, т

1,685

Номинальная грузоподъемность, кг

750

Клиренс, см

56

Независимый ВОМ, об./мин.

533

Силовой агрегат

В тракторе Т 16 есть мотор марки Д-16, он оснащен двумя цилиндрами и воздушной охладительной системой. Главной четой силового агрегата считается применение предкамерного метода смесеобразования, а также следующие параметры:

  • мощность спецтехники – 16 л. с.;
  • максимальный уровень оборотов – 1750 вращений в мин.;
  • параметры размера цилиндра – 9,5 см;
  • потребление горючего — 272 к/кВт/ч.;
  • охладительная система – воздушная;
  • тяговая классификация – 0,6 т.

В чугунном цилиндре данной версии имеется 17 ребер для системы охлаждения. Картер оборудован центровочным поясом для более точного монтажа цилиндров. Головка от цилиндра производится из серого чугуна и крепится посредством 4-х шпилек. Поршневые приборы изготавливаются из алюминия высокого качества, они отличаются дном с углублением, что камеру сгорания делает более объёмной.

Запуск силового агрегата происходит за счет работы стартера, который приходит в действие после сигнала из кабины. Чтобы пуск был облегченным, двигатель оборудуют компрессором.

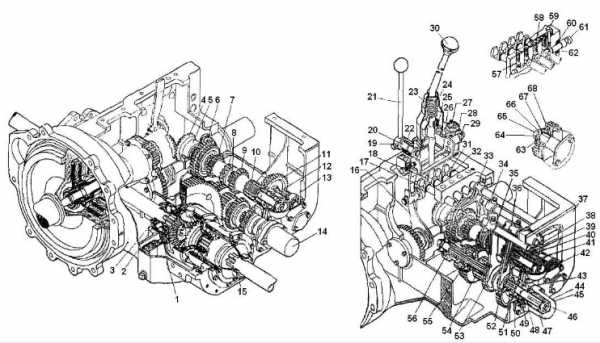

Коробка переключения передач

В МКПП трактора т 16 имеется 8 передач, 7 из них – ход вперед и 1 – назад. Поперечно установленные валы по отношению к главной оси дают возможность применять шестерни цилиндрической формы при подаче оборотов дифференциалу.

В системе есть блокировочный прибор, исключающий возможность включения ступеней скорости при не до конца выжатом сцеплении.

Ходовка и управление техникой

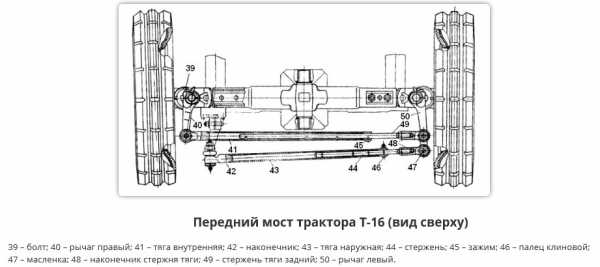

Ходовая данной версии состоит из двух мостов заднего и переднего типа, 4-х колес, рамы. Каркас выступает в качестве элемента для фиксации разнообразных устройств. Это сварная конструкция жесткого типа, в которую входят два продольных патрубка и поперечных. В качестве опоры для главной оси выступают 2 втулки.

Задние ходовые колеса выполнены из профилированного ободка, дискового элемента и шин с низким уровнем давления. Передние колеса имеют маленький размер и являются не ведущими, что можно определить даже по фото.

Параметры рулевого управления

Существует две версии комплектации техники 16-Т, в первой имеется механическое рулевое управление, во второй – гидроусилитель. Механизированное управление предусматривает подачу усилий от руля на переднюю часть ходовки посредством карданных валов, отделов и шестерен.

Рулевое управление

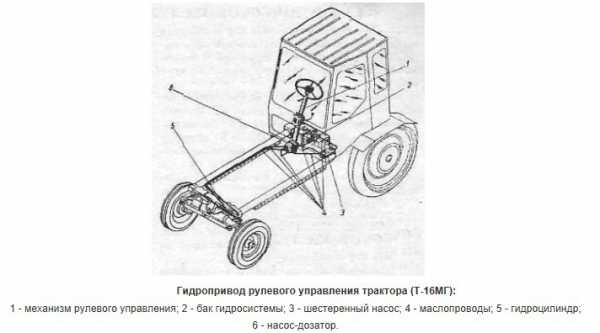

Гидропривод рулевого управления трактора

В случае с гидроусилителем действие от руля переходят к дозаторной хвостовке, перенаправляющей давлением смесь от НШ в отделение гидравлического цилиндра. Гидроцилиндр уже посредством поворотного элемента действует на колесный механизм передней части моста.

Кабина

Первые модификации Шассика выпускались без кабины. Немного позже инженер задумались о безопасности водителя для чего оснастили спецтехнику прочным каркасом. После этого оборудовали съёмными деталями – крышей, остекленными частями, дверьми. Такая конструкция в комбинации с кузовом выступала в качестве защиты водителя от механических воздействий или климатических условий.

Кабина

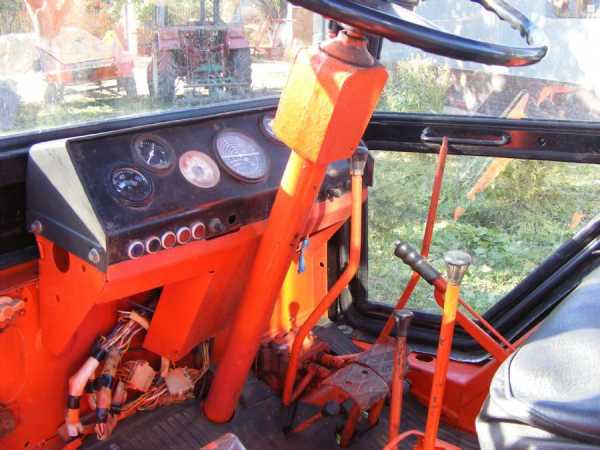

Панель управления

Внутри разборной кабины есть одноместное кресло, которое имеет возможность регуляции по параметрам массы и роста водителя.

Гидравлика и навесные приборы

Спецтехника данной версии обладает раздельно-агрегатным устройством, которое используется в процессе управления и контролирования разнообразными подвесными приборами. В системе присутствует гидравлический насосный прибор, распределитель, расширительный бачек для масла, приводы и 2 гидравлических цилиндра.

Монтируется система в рамной конструкции перед самой кабиной водителя. Благодаря данному механизму на спецтехнику устанавливаются разнообразные подвесные устройства в виде стогометов, косилок, катков. Помимо этой категории приспособлений, на модификацию подходят устройства коммунального предназначения – погрузчики, самосвалы, сварочные приборы, пилорамы и даже помпы для перевозки жидкости.

ВИДЕО: Установка щепореза

Модельный ряд и серии тракторов Т-16

Модификация Т-16 производилась Харьковским заводом в период 1961-1967 года. Все остальные новые модели выпускались на его основе.

Т-16М

Это первая модель, которую выпустили сразу после завершения производства Шассика. Она оснащена более мощным силовым агрегатом с показателем 25 л.с. Номинальный скоростной режим увеличился до 23 км/ч., а лошадиные силы до 25. В данном тракторе присутствует минимальный скоростной режим в 1,6 км/ч, что повлияло на расширение возможностей спецтехники в сельском хозяйстве.

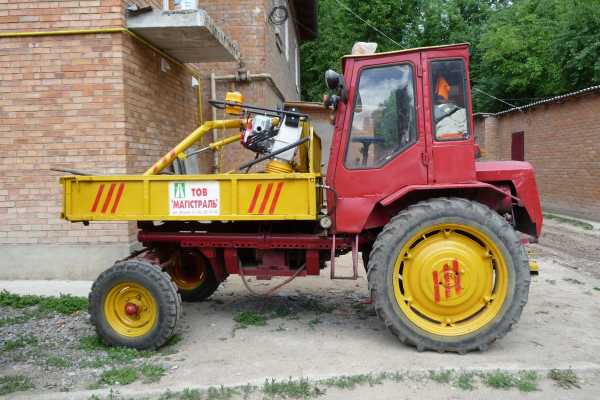

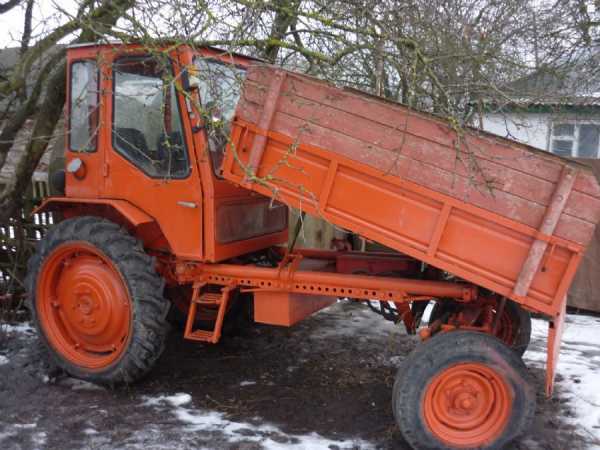

Т 16М с навесным оборудованием

Вес модификации увеличился до 1,81 т, поскольку в нем есть каркасная кабина для водителя, обтянутая тентом и обустроенная дверьми.

Т-16МГ

Выпуск модели в продажу начался с 1986 года. В серии имеется силовой агрегат с такой же мощностью 25 л. с., но остальные узлы подверглись глобальному изменению.

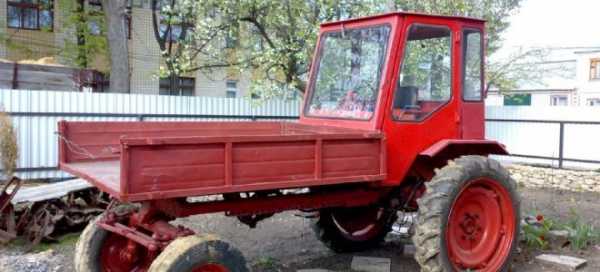

Т 16МГ

Номинальная скорость достигает 40 км/ч. В модификации Т 16МГ присутствует полноценная крытая кабина из цельнометаллического каркаса. Это повысило не только уровень безопасности водителя, но и комфортабельность. С такой спецтехникой можно не переживать за неблагоприятные погодные условия. В данной модели имеется 3 ВОМ, из них 2 синхронных и 1 – независимый. Производство данной версии было остановлено в 1995 году.

Преимущества и недостатки трактора Т-16

Главной причиной большой востребованности модификации Т-16 является низкая цена при хороших показателях выполнения работ.

К преимуществам спецтехники относят:

  • простоту в устройстве, благодаря чему управлять модификацией сможет даже неопытный водитель;
  • сравнительно небольшие габариты позволяют оставлять спецтехнику на маленьких стоянках, а также маневрировать на ней в таких местах, где полноразмерному трактору будет сложно даже развернуться;
  • повышенная манёвренность дает возможность доставлять груз в туда, где грузовой автомобиль точно не проберется;
  • на модель имеется широкий сортамент навесных устройств.

Исходя из отзывов пользователей, можно выделить один минус техники, который заключается в воздушной охладительной системе. Из-за этого в холодное время года запустить мотор без предварительного подогрева считается невыполнимой задачей, а прибора холодного пуска в данной модели нет.

ВИДЕО: Обзор Т16МГ

www.portalteplic.ru

Трактор Т-16 | Т-16 мг, технические характеристики, коробка передач, запчасти

Самоходное шасси Т-16 выпускалось Харьковским заводом тракторных самоходных шасси, начиная с 1961 года. Сегодня эти машины можно найти разве что в музеях и частных подсобных хозяйствах. Популярность Т-16 среди земледельцев объясняется его универсальностью. Машины на базе Т-16 до сих пор работают на приусадебных участках.

Трактор Т-16: технические характеристики

Всего за 6 лет работы Харьковский завод выпустил немногим меньше 600 000 экземпляров Т-16. Само шасси стало плодом модернизации предыдущей разработки завода.

Первоначально на трактор Т-16 устанавливался 16-сильный дизельный мотор с двумя цилиндрами. Коробка передач в базовой комплектации была четырехступенчатой, причем количество передач вперед и назад было одинаковым. Максимальная скорость движения достигала 15,6 км/ч. На машинах различных комплектаций в разные годы устанавливалось от одного до трех валов отбора мощности.

Отличительная особенность Т-16 — расположение двигателя. Трактор является заднемоторным. Кабина не предусматривалась. Водительское место было открытым и не оснащалось крышей или навесом.

Трактор Т-16 известен высокой проходимостью и возможностью агрегатирования с внушительным списком оборудования: самосвал, погрузчик, мотопила, грейдер, щетка и другое сельскохозяйственное и коммунальное оборудование. Агрегат устанавливается спереди на заводские крепления.

Трактор Т-16: применение

Первоначально машина была предусмотрена для возделывания овощных культур. Для этого трактор агрегатировался с культиваторами, опрыскивателями и уборочной техникой. Однако уникальные технические данные позволили Т-16 получить гораздо более широкое распространение.

Со временем трактор стал применяться как автомобиль повышенной проходимости для транспортировки грузов. Трактор Т-16 незаменим в малом строительстве. Здесь машина может служить как средством транспортировки, так и приводом для небольшого строительного оборудования. Производитель принял во внимание популярность машины и выпустил множество разнонаправленного сменного оборудования.

Трактор Т-16М

Модель Т-16М появилась в результате увеличения мощности заводского мотора. Трактор получил двухцилиндровый дизельный двигатель с системой воздушного охлаждения и непосредственного впрыска. Мотор выдавал 18 л.с. и 25 кВт.

Коробка передач также стала более совершенной. Теперь количество передач вперед выросло до 6, а назад — уменьшилось до 1. Трактор Т-16М мог похвастаться большей скоростью движения на каждой передаче. Максимальная скорость движения достигла значения 23,2 км/ч. А скорость на передаче через ходоуменьшитель снизилась с 9,9 до 1,6 км/ч.

Ввиду увеличения грузоподъемности, производитель увеличил и размер колес. Для повышения комфорта на водительское место мог устанавливаться каркас с тентом и даже дверцами. Эксплуатационная масса трактора Т-16М выросла на 125 кг и достигла значения — 1,8 тонн.

Трактор Т-16МГ

Самая последняя версия трактора на базе шасси Т-16 — универсальная колесная техника с самосвальной платформой Т-16МГ. Тяговый класс машины — 0,6.

В конструкцию трактора были внесены изменения, в соответствии с требованиями рынка. Была повышена безопасность управления машиной, прочность узлов и агрегатов и расширены сферы его применения.

Т-16МГ получил дизельный двигатель Д-21А1 с двумя цилиндрами и мощностью 18 л.с./25 кВт. Номинальная частота вращения коленвала составила 1800 об/мин. Удельный расход топлива не превышает значения 253 г/кВт*ч.

На тракторе используется сухая замкнутая фрикционная муфта сцепления с дополнительным приводом вала отбора мощности. Коробка передач не отличается от применяемой в предыдущей модели. Здесь также есть 6 передач вперед и одна назад. Коробка оснащается делителем на все передачи. Дополнительная передача замедленного хода позволила использовать трактор в агрегате с рассадопосадочными машинами.

На тракторе Т-16МГ используется три вала отбора мощности. Один, независимый, устанавливается параллельно оси шасси так, что хвостовик оказывается впереди. Два дополнительных вала синхронизированы с ведущим мостом на любой передаче.

Грузоподъемность платформы составляет 1000 кг. Предусмотрена возможность разгрузки вперед и по бокам. Электрооборудование трактора создает напряжение 12 В.

Система рулевого управления — гидрообъемная. Рулевая колонка регулируется в высоту и по углу наклона и оснащается сдвоенным гидравлическим насосом. Система фильтрации оборудуется фильтрами тонкой очистки.

Особенно стоит отметить кабину трактора Т-16МГ. Она здесь есть и представляет собой жесткий каркас ос съемными дверцами и боковиной. Спинка сиденья водителя регулируется, как и подлокотники. Для удобства управления трактор оснащается указателем уровня масла.

Габаритные размеры

База трактора — 2,5 м. Колея ведущих колес регулируется в значениях 1264, 1358, 1562 и 1750 мм. Колея рулевых колес регулируется в значениях 1280, 1410, 1540, 1800 мм. Дорожный просвет — 560 мм. На Т-16МГ устанавливаются ведущие колеса с размером 9,5/32 и рулевые — 6,5/16.

Минимальный радиус поворота трактора — 3,5 м, что делает его достаточно маневренным. Габаритные размеры: 3700х1550х2500 мм. Конструкционная масса машины — 1730 кг.

Применение

Широкий перечень навесных машин и прицепного оборудования позволял использовать трактора Т-16МГ во всех областях сельского хозяйства для выполнения различных видов работ. Достаточно большая грузоподъемность платформы и тяговый класс машины расширили сферу ее применения до транспортировки грузов и буксировки техники.

Шасси Т-16 оказалось настолько удачным и долговечным, что на его базе было создано несколько сельскохозяйственных машин, а запчасти на тракторы снятых с производства моделей все еще можно найти в продаже. Это лишний раз подтверждает, что Т-16 сохранились и работают в хозяйствах.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

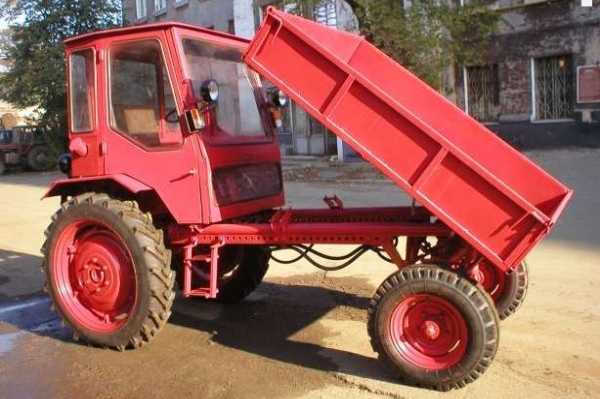

Трактор Т-16 «Шассик» — возможности, конструктивные особенности

Трактор Т-16 – это тракторное шасси, оснащенное мотором, расположенным в задней части агрегата. Этот популярный отечественный представитель позволяет устанавливать любое навесное оборудование – от погрузочного инвентаря до мотопилы или дорожных щеток.

История появления и предназначение модели

В качестве базовой модели трактор Т-16 начал выходить с конвейера Харьковского завода тракторных конструкций в далеком 1961 году. В 1967 г. выпуск агрегата был приостановлен, но спустя пару лет модель доработали и продолжили ее выпуск аж до 1996 года. В самом начале трактор Т-16 представлялся, как «наследник» одноцилиндровой модели ДСШ-14. В отличие от своего предшественника, более новый «харьковчанин» имел мощный двухцилиндровый двигатель, работающий от гидросистемы навесной инвентарь и шины с низким давлением.

С первых дней своего появления трактор «шассик» предназначался для выполнения сельскохозяйственных работ, которые требовали не высоких мощностей, а такой характеристики, как маневренности и аккуратности. Тем не менее, сразу же после своего появления модель стала практически универсальной. Трактор Т-16 «шассик» стал применяться в таких сферах, как:

  • Разноплановая обработка грунтов – подготовка борозд, пахота и культивация;
  • Перевозка грузов в стационарной платформе спереди;
  • Транспортировка большого количества багажа, если сделать прицеп для установки в задней части трактора;
  • С целью выполнения специализированных операций – экскаваторных, для работы с куном, как косилка;
  • Как мобильный привод для различного инвентаря, требующего подключения к постоянному источнику энергии – лебедок, пилы или сварочных аппаратов.

Все это сделало модель и ее модификацию трактор Т-16М настоящим любимчиком отечественных фермеров. Ведь покупая недорогой агрегат, землевладельцы могли уверено использовать его практически во всех сферах жизнедеятельности.

Плюсы и минусы агрегата

К основным достоинствам модели нужно отнести его невысокую стоимость и хорошую грузоподъемность в сочетании с продолжительным сроком эксплуатации. Многие вышедшие в 80-х трактора и по сей день активно трудятcя на полях своих владельцев благодаря наличию надежных запчастей. К остальным преимуществам модели относиться:

  • Надежная трансмиссия, с которой можно работать без специальной подготовки. Трактор легко ремонтируется без помощи мастера;
  • Отличная маневренность – небольшие габариты и хороший обзор позволяют разворачивать агрегат на небольшой площади;
  • Возможность усовершенствования отдельных узлов машины;
  • Высокая проходимость дает возможность эксплуатировать модель практически на любом дорожном покрытии и при любой погоде;
  • Аккуратная обработка грунта легким колесником, который не утаптывает верхний слой земли;
  • Агрегат можно успешно использовать зимой за счет мотора с воздушным охлаждением. Эксплуатация машины не требует использования каких-либо замерзающих жидкостей;
  • Широкие возможности переделки. О том, что можно сделать из трактора Т-16 различные машины для хозяйства, слышали даже начинающие фермеры.

Недостатков у модели гораздо меньше. Среди них, главным образом, выделяется отсутствие возможности обрабатывать большие участки по несколько десятков гектар. Кроме того, наличие системы воздушного охлаждения вынуждает владельца трактора регулярно чистить воздушный фильтр, центрифугу и масляный насос. Тем не менее, при условии использования на небольших угодьях, агрегат сможет показать себя максимально эффективно.

Устройство отечественного трактора

Основной конструктивной особенностью модели является расположение ее мотора – двигатель трактора расположен позади кабины. При этом в передней части конструкции находятся приспособления для установки очистителя снега или другого инвентаря. В стандартной комплектации передняя часть рамы снабжена самосвальной платформой.

Конструкция мотора

Агрегат комплектуется 4-тактным, двухцилиндровым дизельным двигателем Д-16, мощностью 16 л. с.

Двигатель работает по стандартной схеме в паре с системой воздушного охлаждения.

Среди других особенностей мотора выделяется:

  • Наличие предкамеры в головке цилиндров. Ее объем составляет примерно 35 % от общего объема камеры сгорания. Эта деталь предназначена для образования топливной смеси;
  • Наличие всего необходимого для повышения рабочей эффективности: кривошипно-шатунного устройства, механизма распределения газа, систем питания и смазки;
  • Применения алюминиевой крышки в качестве каркаса картера;
  • Наличие основного и синхронного валов отбора мощности.

Запуск мотора выполняется посредством стартера или при помощи буксировки – «пускач» у этого трактора отсутствует.

Особенности трансмиссии

Отечественная модель оснащается двумя парами колес разного диаметра. Задние колеса больше передних. Помимо этого трактор снабжен механизмом, позволяющим менять ширину колеи для каждой пары и смещать центр тяжести к задней оси агрегата. Перед этим потребуется снять выжимной подшипник и перевести каналы гидравлики. Благодаря этому, машину можно использовать с целью прополки грунта, опрыскивания от насекомых и окучивания. В независимости от того, сколько весит навесное оборудование, результат работы всегда будет отличным. Передача тяги к элементам ходовой выполняется при помощи механической системы, которая располагается в том же месте, где находятся номерные агрегаты трактора. В конструкцию этого устройства входит:

  • Однодисковое фрикционное сцепление замкнутого типа;
  • 7-скоростная механическая КПП, изготовленная из прямозубых шестерней;
  • Сухие ленточные тормоза, работающие от механического привода.

Конструкция системы практически не имеет лишних элементов, благодаря чему, если и ломается, то ее достаточно легко отремонтировать самостоятельно. К примеру, владельцу не составит труда заменить дифференциал или выполнить ряд других ремонтных работ.

При необходимости можно повысить возможность агрегата проходить препятствия. Однако перед тем, как улучшить проходимость трактора, следует проверить исправность сцепления и коробки переключения передач.

Гидравлика и электрическое оборудование

В качестве гидравлической системы трактора выступают 2 выносных силовых цилиндра. Они работают под контролем специального гидрораспределителя, позволяющего регулировать скорость потоков рабочих смесей и защищающего конструкцию от перегрузок.

Гидрораспределитель работает в 4 положениях: нейтральном, плавающем, опускным и подъемным. Именно благодаря наличию этого механизма владелец трактора может использовать грейферную установку, предварительно отрегулировав заднюю гидронавеску.

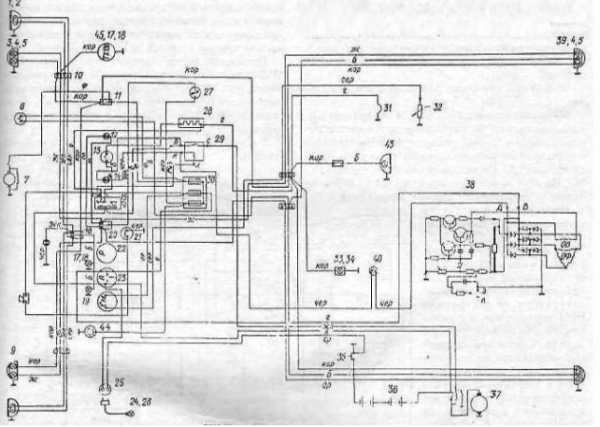

В стандартной комплектации трактор снабжается электрическими приборами, работающими под 12-вольтнм напряжением.

К ним относится:

  • Стартер для пуска;
  • Реле;
  • Блок аккумулятора;
  • Генератор.

Благодаря оснащению генератором, трактор можно использовать в паре с циркуляционными пилами и сварочными аппаратами.

Кабина и рулевая колонка модели

Вначале модели Т-16 не оборудовались кабиной, а имели только одно открытое операторское сиденье. Новые модели, выпускаемые после 70-ого года, снабжались удобными кабинами. Благодаря им, работать на тракторе можно было в дождливую погоду. К тому же, они защищали оператора от травм при работе с навеской.

Рулевая колонка агрегата состоит из таких элементов:

  • Радиального подшипника, удерживающего карданный вал;
  • Кольца для стопора;
  • Шарнира для соединения с рулем.

Отсутствие лишних деталей делает ремонт и обслуживание конструкции своими руками более удобным и безопасным, как для владельца, так и для трактора.

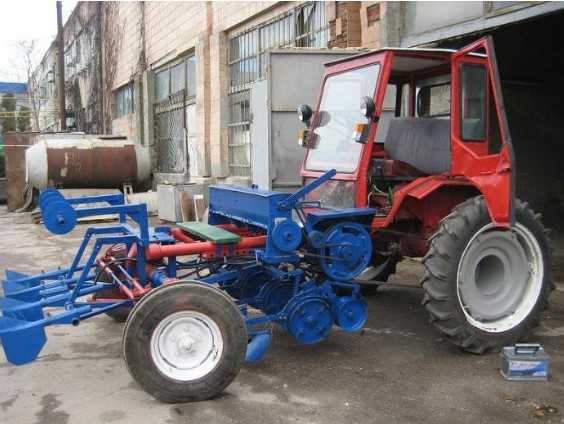

Навесной инвентарь для трактора

Агрегат с передним ведущим мостом может работать с различным оборудованием.

При этом большое значение имеют размеры инвентаря. В список используемых приспособлений относятся:

  • Разные плуги, культиваторы и сеялки;
  • Картофелесажалки и картофелекопалки;

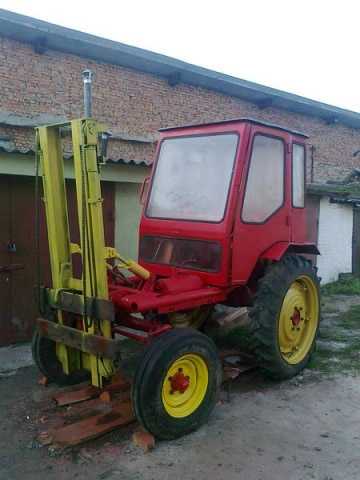

  • Небольшого погрузчика;
  • Сенокосилки;
  • Платформы и прицепы.

Благодаря возможности эксплуатировать практически весь известный навесной инвентарь, трактор пользуется большой популярностью и в наши дни. Его по праву можно считать надежным компаньоном любого фермера.

pro-traktor.ru

Обзор трактора Т-16 и его модификаций Т-16М и Т-16МГ: технические характеристики

Трактора марки Т-16 являются тракторными шасси с задним расположением двигателя и открытыми возможностями для использования практически любой передней навески – начиная с всевозможных разновидностей погрузочного оборудования и грузовой платформы и заканчивая дорожными щетками и даже мотопилой.

Трактор Т-16

Т-16 как базовый начал выпускаться Харьковским заводом самоходных тракторных конструкций еще с 1961-го по 1967-й годы, а затем обрел новую жизнь с вводом небольших усовершенствований и продолжил выпуск до 1996-го года. Изначально он стал глубокой модернизацией устаревшего одноцилиндрового харьковца ДСШ-14, получив более мощный двухцилиндровый силовой агрегат, действующую от гидросистемы навеску и шины низкого давления.

Назначение

Самоходное шасси на колесном ходу Т-16 создавалось для сельскохозяйственных работ, требующих не высокой силы, а большой аккуратности и маневренности – в огородах, небольших полевых угодьях, на фермах. Но сразу же после ввода его в действие на работе реальных хозяйств область его применения сразу же расширилась до универсальности. Т-16 стал применяться как маленький легкий вездеход, обладающий высокой мощностью, в следующих работах:

  • Разноплановой обработке почв – пахоте, бороновании, культивации и т.п.
  • Транспортировке грузов как в стационарной передней платформе, так и в прицепе.
  • Для выполнения специализированных работ – экскаваторных, погрузочных, сенокоса, стогометателя и других, возможных при установке соответствующего оборудования.
  • В качестве мобильного привода для различного оборудования, требующего наличия источника энергии – сварочного аппарата, лебедок, пилы и т.п.

ИНТЕРЕСНО! Несмотря на давнее прекращение выпуска, трактор ХТЗ до сих пор ценится частными хозяйственниками – широко используется на приусадебных участках и в личных фермерских хозяйствах по разведению скота, пчеловодству и т.п. как универсальный и неприхотливый сельхозпомощник.

Преимущества и недостатки

Главными преимуществами тракторного шасси типа Т-16, благодаря которым его популярность не снижается до сих пор, являются его низкая стоимость в сочетании с очень длительным сроком службы – трактора выпуска 60-х – 80-х и сейчас успешно обрабатывают поля и бегают по дорогам с перевозками различных грузов.

Фото трактора Т-16

Трактор и его модификации ценятся за следующие возможности:

  • Очень простое устройство, позволяющее работать на них без длительной подготовки, а также легко осуществлять текущее обслуживание и ремонт силами самого оператора.
  • Высокая маневренность – за счет компактных размеров и отличного обзора расположенного впереди трактора оборудования он способен разворачиваться на минимальной площадке.
  • Повышенная проходимость позволяет работать вне зависимости от качества дорог и погодных условий.
  • Бережная обработка почвы легковесным колесником, не утаптывающим верхних слоев грунта до непригодности.
  • Свободная работа в зимний период за счет воздушноохлаждаемого двигателя, не требующего применения замерзающих жидкостей.
  • Универсальность использования в любых видах работ, достигаемая благодаря широкому ассортименту навесного оборудования для техники такого типа.

ВНИМАНИЕ! Недостатками Т-16 являются невозможность обработки очень больших объемов угодий из-за его невысокой производительности, а также оборотная сторона удобства воздушного охлаждения – необходимость частой очистки воздушных клапанов и центрифуги.

Однако в использовании трактора по назначению – для нужд малых хозяйств – он дает отличные результаты при малой себестоимости их выполнения.

Устройство

Главная особенность конструкции шасси Т-16 – расположение двигателя позади кабины, а в передней части рамы – креплений для навешивания рабочего оборудования, которым в стандартной комплектации является транспортная платформа самосвального типа.

Двигатель

Трактор оснащен 16-сильным двигателем марки Д-16 – дизельным, двухцилиндровым, четырехтактным, воздушного охлаждения со следующими техническими особенностями:

  1. Наличием в головке цилиндров предкамеры для смесеобразования, объем которой составляет от общей камеры сгорания около 35 %.
  2. Полным набором необходимых для повышенной эффективности работы составляющих:
    • кривошипно-шатунным механизмом;
    • устройством газораспределения;
    • системами смазки и питания.
  3. Использованием в качестве остова картера с креплением к нему алюминиевой крышки распределительных шестерен с сапуном и маслозаливной горловиной.
  4. Несколькими валами для отбора мощностей, стандартно основным и синхронным.

Пуск двигателя осуществляется с помощью действия стартерной пусковой системы либо посредством буксировки – так называемого «пускача» у этой модели нет.

Схема топливного насоса трактора Т-16

Трансмиссия

Т-16 имеет две пары разновеликих колес – маленькие передние и большого размера задние, устройство крепления которых позволяет изменять для обеих пар ширину колеи с функцией смещения центра тяжести на задней оси.

ИНТЕРЕСНО! Благодаря способности тракторного шасси менять взаимное расположение колес с его помощью возможна детальная обработка сельхознасаждений – прополка, опрыскивание от вредителей, окучивание и т.п.

Силовая передача к ходовым деталям осуществляется механической трансмиссионной системой, расположенной аналогично двигателю сзади и включающей следующие элементы:

  • Постоянно замкнутое сцепление, однодисковое фрикционного типа.
  • 7-ступенчатую механическую коробку передач, состоящую из прямозубых шестерен.
  • Ленточные сухие тормоза, приводимые в действие механическим приводом.

Гидравлика

Гидравлическая система тракторного шасси оборудована двумя силовыми цилиндрами выносного типа. Они управляются специальным гидрораспределителем, позволяющим:

  • Эффективно переключать потоки рабочей жидкости.
  • Предохранять всю систему от возможных перегрузок.

Для него характерны 4 положения составляющих золотников – «нейтральное», «плавающее», «опуск» и «подъем», отличающиеся положением поршня и способом поступления в гидравлику масла.

Электрооборудование

Стандартный набор электрооборудования включает устройства, работающие под напряжением 12 В:

  • Пусковой стартер;
  • Временное реле;
  • Аккумуляторный блок;
  • Собственный генератор.

Именно благодаря наличию собственного генератора тока для этой модели трактора возможно подключение таких отдельных агрегатов, как циркулярные пилы, сварочные аппараты и т.п.

Рулевое управление

Удобство действия рулевой заключается в управлении посредством гидравлики, что значительно облегчает работу оператора, не требуя больших усилий для поворота руля.

Рулевая колонка Т-16 составлена из следующих элементов:

  • Карданного вала, опирающегося на радиальный подшипник.
  • Стопорного кольца.
  • Шарнирного соединения с рулевым колесом.

Гидрообъемное управление рулем не предполагает наличия механической связи между управляемыми колесами и рулевым колесом, включая шестеренный насос, насос-дозатор и гидроцилиндр, имеющий двустороннее действие.

Схема КПП трактора Т-16

124 — гайка; 125 — стопорная шайба; 126 — упорная шайба; 191 — шестерня коническая; 192 — шарикоподшипник; 193 — ведущая шестерня пятой и шестой передач; 194 — шестерня второй и третьей передач; 195 — первичный вал; 196 — ведущая шестерня четвертой передачи; 197 — ведущая шестерня первой передачи; 198 — шпонка призматическая; 199 и 200 — регулировочная прокладка; 201 — уплотнительное кольцо; 202 — гнездо подшипника первичного вала; 204 — прокладка крышки; 205 крышка подшипника первичного вала; 206 — пружинная шайба; 207 — болт; 208 — втулка.

Кабина

Самые первые модели типа Т-16 выпускались без кабины, имея только открытое кресло оператора. Более современные модификации оборудованы комфортабельными кабинами, которые не только увеличивают удобство работы в различную погоду, но также делают ее намного более безопасной.

Для нее характерны отличный обзор и удобное размещение всех управляющих приборов и систем.

Навесное оборудование

Навесное оборудование является незаменимой составляющей производственных процессов и специализации тракторного шасси. Для его установки на трубчатой раме Т-16 предусмотрены специальные отверстия и платформы. Благодаря возможности использования практически всех существующих видов навески позволяет расширить функционал машины до максимума.

На трактор Т-16 устанавливаются следующие виды навесного оборудования:

  • Различные виды плугов, сеялок и культиваторов.
  • Картофелеобработчики – сажалки и копалки.
  • Оборудование экскаваторного назначения.
  • Механизмы, используемые для заготовки кормов (сенокосилки и др.).
  • Транспортные прицепы и платформы.

ВНИМАНИЕ! Навесное оборудование не поставляется в стандартном заводском комплекте — обычно оно приобретается отдельно, в зависимости от нужд потребителя.

Технические характеристики


Технические характеристики трактора Т-16 в таблице:

Характеристики Ед. измерения Показатели
Общий вес кг 1685
Габаритные показатели:
— ширина по колее мм 1550-2000
— длина мм 3820
— высота мм 2600
Тяговой класс 0,6
Двигатель, номинальная мощность л.с. 16
Вращение коленвала об/мин 1750
Ход поршня мм 120
Расход топлива г/кВт*ч 272
Скорость транспортировочная, макс./мин. км/час 17,6/1,5

Модификации

Чисто базовая модель Т-16 выпускалась лишь до 1967-го года, последующие трактора уже являлись его модификациями, получившими некоторые изменения устройства и внешней конструкции.

Наиболее популярными моделями среди них являются:

  • Т-16М – это более ранняя модель на базе Т-16. Она получила значительно более мощный двигатель силой 25 «лошадей», который позволил развивать транспортную скорость до 23,2 км/ч, а также ходоуменьшитель и каркасную кабину с тентом и дверью.
  • Т-16МГ начал выпуск с 1986-го года. Он также имел мощностные возможности в 25 л.с., передвигался со скоростью 40,17 км/ч, имел полностью закрытую металлическую кабину и получил самосвальную систему для грузовой платформы (базовая модель имела стационарную платформу).

Технические характеристики модификаций:

Модель Т-16М Т-16МГ
Общий вес, кг 1810 1730
Габаритные показатели, мм:
— ширина по колее 1550 1550
— длина 1800 3700
— высота 2600 2500
Тяговой класс 0,6 0,6
Двигатель, номинальная мощность, л.с. 25 25
Число передач коробки передач (КПП) 7/1 7/1
Скорость транспортировочная, макс./мин., км/час 1,6/23,2 1,55/40,17

magistraltrade.ru

Трактора Т-16 «Шассика» — особенности, технические характеристики

Трактор Т-16 – глубоко модернизированное колёсное СШ. Здесь предусмотрена новая силовая установка, другие шины. Задумкой конструкторов было создание универсального варианта самоходной платформы, способной работать в комплексе с разными видами сельхозорудий и промышленных механизмов. Шасси предусматривалось оснащать орудиями – опрыскивающей системой, культиватором, которые выполняют междурядную обработку.

Но трактор «Шассик» стали вовсю использовать на строительных площадках. Маневренный легкий агрегат перевозил грузы с помощью прицепа или платформы либо служил в качестве привода для различных механизмов – лебедки, циркулярных пил, сварочных аппаратов. Машина незаменима в сельскохозяйственной отрасли, выполняет функции косилки, самопогрузчика, стогомета, экскаватора, культиватора. Уборка сена осуществляется машиной, оборудованной КУНом.

Технические характеристики

  • мощность двигателя – 16 л.с.;
  • диапазон скорости — 1,5/17,5 км/ч;
  • габаритны, м – 3,28 X 2,5X 2,6;
  • вес – 1,6 т;
  • дорожный просвет, м – 0,56.

Силовая система

Трактор Т-16 «Шассик» оснащен четырёхтактным, 2-цилиндровым дизельным мотором Д16, который охлаждается воздухом. Особенность мотора — смесеобразование происходит предкамерным способом. Силовая система представлена кривошипно-шатунным механизмом, газораспределяющим устройством, системой питания, смазывающей, охлаждающей и пусковой системами.

Неподвижная основа мотора – картер. На его переднюю часть прикреплена алюминиевая крышка. На задней части корпусной детали устанавливался кожух маховика, снизу крепились фильтры для масла. Картер также предусматривал расположение распределительного вала. Нижняя часть опоры коленчатого вала – это место для установки масляного насоса.

Трансмиссионная схема

Трансмиссия представляет собой четыре разноразмерных колеса – спереди маленького размера, сзади – большие.

Схема трансмиссии представлена:

  • сцеплением, которое имеет замкнутый режим включения;
  • 7-ступенчатой КПП;
  • ленточной системой тормозов.

Гидравлика

Устройство гидравлической системы включает два силовых выносных цилиндра. Их управление осуществляется с помощью специального гидрораспределителя, обеспечивающего:

  • эффективное переключение потоков рабочих жидкостей;
  • предохранение системы от возможности перегрузки.

Устройство рулевого управления

За счет гидравлической системы у трактора удобное рулевое управления, облегчающее работу механизатора – поворот руля не требует особого усилия.

Рулевая колонка включает карданный вал, стопорное кольцо, шарнирный соединительный механизм имеющий рулевое колесо.

Рабочее место

Изначально Т-16 не предусматривал кабин. Механизатор работал у всех на виду. Современные модификации предусматривали комфортабельное рабочее место, благодаря чему работать стало значительно удобнее и безопасней.

Где находятся номерные агрегаты?

Расположение:

  • агрегата с заводским номером – задняя часть кабины, справа;
  • номера двигателя – его левая часть, внизу;
  • номера трансмиссии – правая часть корпуса моста, за тягами.

Модификации, процессы усовершенствования

В результате неоднократного улучшения, СШ оснащалось дизельным двигателем, который охлаждался воздухом. Силовая установка отличалась мощностью – 25 л.с. На агрегат устанавливали новую КПП и каркасную кабину – это был уже трактор Т-16M. Благодаря увеличенному размеру колёс машина стала отличаться большей грузоподъемностью. Изменяли систему гидравлики и занимались улучшением ходовой части.

То, сколько весит трактор Т-16, зависело от комплектации. Первый агрегат весил 1670 кг. Вес модификации стал минус 200 кг. Возможность установки самого разного навесного оборудования обеспечивало возможность эксплуатации машины для работ по разметке дорог и как очиститель снега.

Последняя модификация СШ – Т-16МГ, 1995 стал последним годом производства этой техники. Дальше в процессе усовершенствования принимают участие исключительно его владельцы. Главная цель создание универсального варианта навесного оборудования.

Что можно сделать из трактора Т-16

Многие владельцы пытались создать универсальную заднюю гидронавеску для крепления сельхозинвентаря. Агрегат выполнял функции: плуга, пропашного культиватора, сеялки, картофелекопалки, окучника. Переделка трактора Т-16 осуществлялась своими руками, дома. Навеска даёт возможность использовать агрегат как фронтальный погрузчик, грейферную установку, навесной подъемный механизм. Также машина может выполнять функции экскаватора, погрузчика, который используется при транспортировке деревьев.

Трактор становится незаменим для грузоперевозок в обыкновенном или самосвальном прицепе. Как улучшить проходимость? За счет шасси с передним ведущим мостом и установки механической лебедки. Машина, не обладая серьезной мощностью и функциональностью, отлично справляется со своим фронтом работ.

Преимущества и недостатки

Чтобы заменить запчасти, сделать прицеп или установить навеску не требуется прилагать максимум усилий. Техобслуживание трактора и ремонт обходятся владельца недорого. Продажей комплектующих, навесного и прицепного оборудования занимаются многие специализированные рынки.

Трудности возникают при ремонте, когда необходимо снять выжимной подшипник и заменить дифференциал. Это трудоемкий процесс, поскольку необходимо снять каждый рукав. Для этого кабину снимают либо ограничиваются установкой под ней подставки. Затем производится выемка первичного и вторичного вала, что потребует разбора всей коробки. Выполняется съем корпуса блокировки. Крышка левого подшипника выбивается внутрь. Дифференциал снимается и проводится замена подшипников и сальников.

comments powered by HyperComments

sadovij-pomoshnik.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
