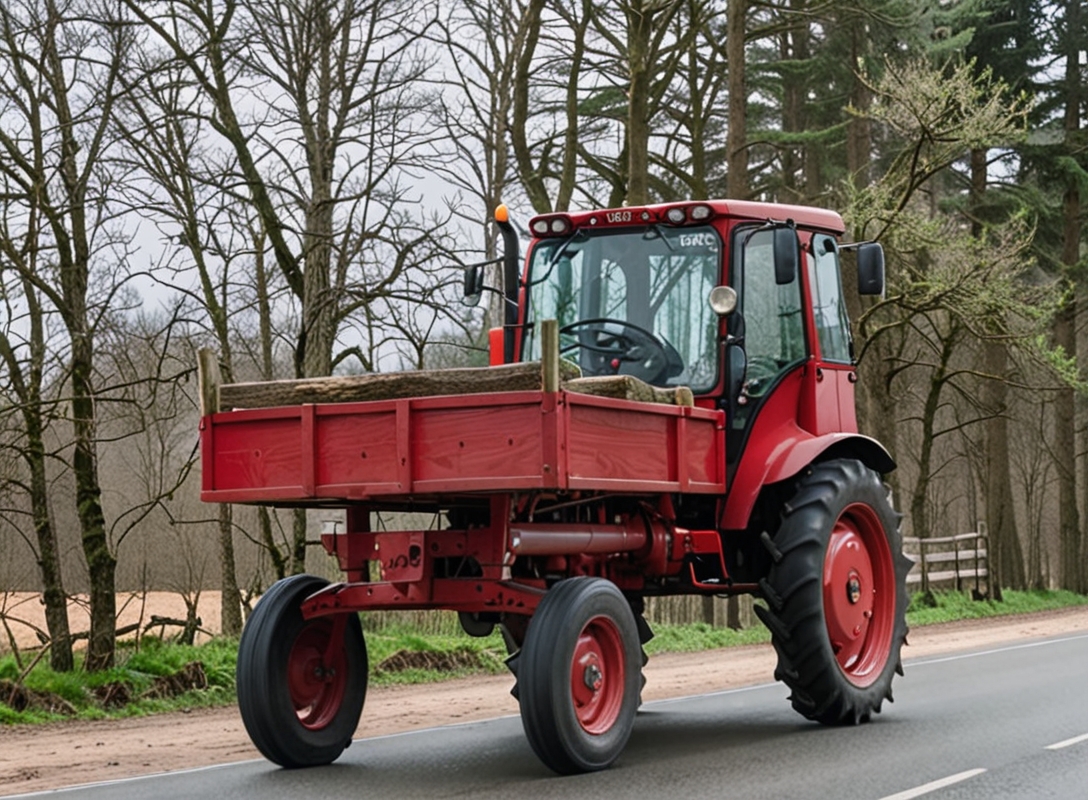

Т 16 фото трактор: Трактор Т 16 технические характеристики, особенности устройства и цена

Трактор Т-16: технические характеристики, фото, цены

Автор Александр На чтение 6 мин Просмотров 6к. Опубликовано 14.03.2020

Самоходная универсальная спецтехника трактор Т-16 разработана харьковскими инженерами для применения в сельскохозяйственной и промышленной отрасли. Также его именуют как Шассик благодаря повышенной проходимости с большим грузом на погрузочной платформе. На раме спецмашины имеются специальные крепления под монтаж устройств для выполнения работ по междурядной обработке почвы – опрыскивания, культивирования. Помимо этого, в комбинации с самоходным шасси Т 16 применяется косилка с ВОМ, стогометы и другие приспособления.

Содержание

1. Основные параметры техники
2. Силовой агрегат
3. Коробка переключения передач
4. Ходовка и управление техникой
5. Параметры рулевого управления
6. Кабина
7. Гидравлика и навесные приборы
8. Модельный ряд и серии тракторов Т-16
9. Т-16М
10. Т-16МГ
11. Преимущества и недостатки трактора Т-16

При выборе техники для применения в аграрной сфере в первую очередь нужно оценивать ее технические характеристики. Только по данным параметрам можно определить, насколько трактор Т16 подходит для выполнения тех или иных задач.

Краткие технические особенности спецтехники версии Т-16 в цифрах:

Параметры	Показатели
Маркировка силового агрегата	Д-16
Мощность, л. с.	16
Диапазон скоростей, км/ч	3,72-19,5
Размеры, см	328х250х260
Диапазон настройки колеи, см	155-200
Вес, т	1,685
Номинальная грузоподъемность, кг	750
Клиренс, см	56
Независимый ВОМ, об./мин.	533

Силовой агрегат

В тракторе Т 16 есть мотор марки Д-16, он оснащен двумя цилиндрами и воздушной охладительной системой. Главной четой силового агрегата считается применение предкамерного метода смесеобразования, а также следующие параметры:

• мощность спецтехники – 16 л. с.;
• максимальный уровень оборотов – 1750 вращений в мин.;
• параметры размера цилиндра – 9,5 см;
• потребление горючего — 272 к/кВт/ч.;
• охладительная система – воздушная;
• тяговая классификация – 0,6 т.

В чугунном цилиндре данной версии имеется 17 ребер для системы охлаждения. Картер оборудован центровочным поясом для более точного монтажа цилиндров. Головка от цилиндра производится из серого чугуна и крепится посредством 4-х шпилек. Поршневые приборы изготавливаются из алюминия высокого качества, они отличаются дном с углублением, что камеру сгорания делает более объёмной.

Запуск силового агрегата происходит за счет работы стартера, который приходит в действие после сигнала из кабины. Чтобы пуск был облегченным, двигатель оборудуют компрессором.

Коробка переключения передач

В МКПП трактора т 16 имеется 8 передач, 7 из них – ход вперед и 1 – назад. Поперечно установленные валы по отношению к главной оси дают возможность применять шестерни цилиндрической формы при подаче оборотов дифференциалу.

В системе есть блокировочный прибор, исключающий возможность включения ступеней скорости при не до конца выжатом сцеплении.

Ходовка и управление техникой

Ходовая данной версии состоит из двух мостов заднего и переднего типа, 4-х колес, рамы. Каркас выступает в качестве элемента для фиксации разнообразных устройств. Это сварная конструкция жесткого типа, в которую входят два продольных патрубка и поперечных. В качестве опоры для главной оси выступают 2 втулки.

Задние ходовые колеса выполнены из профилированного ободка, дискового элемента и шин с низким уровнем давления. Передние колеса имеют маленький размер и являются не ведущими, что можно определить даже по фото.

Параметры рулевого управления

Существует две версии комплектации техники 16-Т, в первой имеется механическое рулевое управление, во второй – гидроусилитель. Механизированное управление предусматривает подачу усилий от руля на переднюю часть ходовки посредством карданных валов, отделов и шестерен.

Рулевое управление

Гидропривод рулевого управления трактора

В случае с гидроусилителем действие от руля переходят к дозаторной хвостовке, перенаправляющей давлением смесь от НШ в отделение гидравлического цилиндра. Гидроцилиндр уже посредством поворотного элемента действует на колесный механизм передней части моста.

Кабина

Первые модификации Шассика выпускались без кабины. Немного позже инженер задумались о безопасности водителя для чего оснастили спецтехнику прочным каркасом. После этого оборудовали съёмными деталями – крышей, остекленными частями, дверьми. Такая конструкция в комбинации с кузовом выступала в качестве защиты водителя от механических воздействий или климатических условий.

Кабина

Панель управления

Внутри разборной кабины есть одноместное кресло, которое имеет возможность регуляции по параметрам массы и роста водителя.

Гидравлика и навесные приборы

Спецтехника данной версии обладает раздельно-агрегатным устройством, которое используется в процессе управления и контролирования разнообразными подвесными приборами. В системе присутствует гидравлический насосный прибор, распределитель, расширительный бачек для масла, приводы и 2 гидравлических цилиндра.

Монтируется система в рамной конструкции перед самой кабиной водителя. Благодаря данному механизму на спецтехнику устанавливаются разнообразные подвесные устройства в виде стогометов, косилок, катков. Помимо этой категории приспособлений, на модификацию подходят устройства коммунального предназначения – погрузчики, самосвалы, сварочные приборы, пилорамы и даже помпы для перевозки жидкости.

ВИДЕО: Установка щепореза

Модельный ряд и серии тракторов Т-16

Модификация Т-16 производилась Харьковским заводом в период 1961-1967 года. Все остальные новые модели выпускались на его основе.

Т-16М

Это первая модель, которую выпустили сразу после завершения производства Шассика. Она оснащена более мощным силовым агрегатом с показателем 25 л. с. Номинальный скоростной режим увеличился до 23 км/ч., а лошадиные силы до 25. В данном тракторе присутствует минимальный скоростной режим в 1,6 км/ч, что повлияло на расширение возможностей спецтехники в сельском хозяйстве.

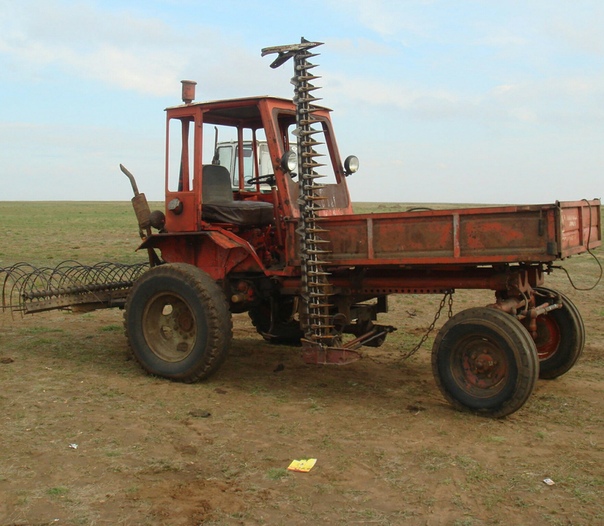

Т 16М с навесным оборудованием

Вес модификации увеличился до 1,81 т, поскольку в нем есть каркасная кабина для водителя, обтянутая тентом и обустроенная дверьми.

Т-16МГ

Выпуск модели в продажу начался с 1986 года. В серии имеется силовой агрегат с такой же мощностью 25 л. с., но остальные узлы подверглись глобальному изменению.

Т 16МГ

Номинальная скорость достигает 40 км/ч. В модификации Т 16МГ присутствует полноценная крытая кабина из цельнометаллического каркаса. Это повысило не только уровень безопасности водителя, но и комфортабельность. С такой спецтехникой можно не переживать за неблагоприятные погодные условия. В данной модели имеется 3 ВОМ, из них 2 синхронных и 1 – независимый. Производство данной версии было остановлено в 1995 году.

Преимущества и недостатки трактора Т-16

Главной причиной большой востребованности модификации Т-16 является низкая цена при хороших показателях выполнения работ.

К преимуществам спецтехники относят:

• простоту в устройстве, благодаря чему управлять модификацией сможет даже неопытный водитель;
• сравнительно небольшие габариты позволяют оставлять спецтехнику на маленьких стоянках, а также маневрировать на ней в таких местах, где полноразмерному трактору будет сложно даже развернуться;
• повышенная манёвренность дает возможность доставлять груз в туда, где грузовой автомобиль точно не проберется;
• на модель имеется широкий сортамент навесных устройств.

Исходя из отзывов пользователей, можно выделить один минус техники, который заключается в воздушной охладительной системе. Из-за этого в холодное время года запустить мотор без предварительного подогрева считается невыполнимой задачей, а прибора холодного пуска в данной модели нет.

ВИДЕО: Обзор Т16МГ

Модернизация трактора Т-16 (часть 2)

Каждый человек, который работает в сельском хозяйстве, понимает важность использования вспомогательной техники, которая будет помогать выполнять различные погрузочно-разгрузочные работы, а также, в комплекте с прицепным оборудованием, будет помогать механизации различных растениеводческих, животноводческих и садоводческих задач. Инженеры-конструкторы, понимая важность задачи, давно создают для сельского хозяйства технику, способную в разных климатических условиях круглогодично выполнять различные сельскохозяйственные работы, в том числе, используя комплекты навесного и прицепного оборудования.

Из инженерных разработок, в сельском хозяйстве используется трактор, обычно используемый в качестве транспортного средства или тягача. С помощью трактора вспахивается земля, перемещаются различные несамоходные сельскохозяйственные орудия труда и машины. Трактор, с помощью устанавливаемых на него навесных и прицепных инженерных приспособлений, кроме сельскохозяйственной промышленности, также широко используется в строительной отрасли.

К конструкциям сельскохозяйственных тракторов, из-за сезонности сельскохозяйственных работ и большой площади обрабатываемых земель, предъявляют особые требования, связанные с возможностью их ремонта и технического обслуживания в полевых условиях, возможностью быстрой смены прицепных и навесных механизмов.

Такие трактора также должны иметь возможность работы на повышенных скоростях перемещения при сохранении возможности работать с  сельскохозяйственными механизмами (например, картофелекопалками) на небольших скоростях. По оценке сельскохозяйственных экспертов, одним из известных инженерных конструкций отечественной тракторостроительной промышленности является Т-16. Этот трактор изначально предполагалось использовать на обслуживании овощеводческих сельских хозяйств. Пропашные культиваторы, опрыскиватели, уборочные инженерные сельскохозяйственные агрегаты легко приводились в действие даже неквалифицированными колхозными служащими, с установленных на Т-16 валов отбора мощности. И благодаря своей выносливости, выполнению различных вспомогательных функций при работе этот трактор стал использоваться в различных отраслях хозяйствования человека.  На тракторе Т-16, из-за нестандартной компоновки, могут использоваться разнообразнейшие инженерные сельскохозяйственные приспособления и агрегаты.

Изначально трактор Т-16 не имели кабины и место тракториста было открытым. Инженеры-конструкторы вскоре сконструировали для трактора закрытую кабину, что сделало его удобнее для тракториста и практичнее при проведении различных сельскохозяйственных работ. Тележка трактора, установленная впереди места водителя, позволяет перевозить грузы различного предназначения и монтировать различные вспомогательные агрегаты. Имея повышенную проходимость, Т-16 широко используется на сельских дорогах в различных погодных условиях (дождь, снег, слякоть и т.д.).

Серьезное преимущество этого сельскохозяйственного трактора при проведении различных сельскохозяйственных работ, как колесного трактора — его универсальность при использовании на различных грунтах, т. к. колеса не наносят больших повреждений земляному покрытию сельскохозяйственных угодий, в отличие от металлических гусениц гусеничных тракторов, основных сельскохозяйственных механических работников в недавнем прошлом. Сравнительно небольшая мощность двухцилиндрового двигателя (от 16 до 25 лошадиных сил) инженерно используется, но для модернизации трактора можно выбрать двигатель новейшей модификации. Установленная 7-ступенчатая трансмиссия позволяет выдавать различные режимы мощности на существующие три вала отбора мощности.

Содержание

Трактор т 16 навесное оборудование:

На имеющиеся места креплений можно установить различные типы вспомогательного оборудования: грузовая самосвальная платформа, погрузчики различных типов, мотопила, грейдерная лопаты, щетка для чистки дорог (устанавливаемая под рамой), экскаватор, компрессорная станция, стогометатель, сенокосилки, опрыскиватели и др. Трактор Т-16 очень удобен для использования сельскохозяйственными и строительными бригадами. Перевозка урожая, стройматериалов, привод в действие различных сельскохозяйственных и строительных (лебедка, агрегат для сварки, циркулярная пила) механизмов – это лишь небольшой перечень работ, выполняемых с помощью этого трактора. Многие фермеры и сельские жители признают, что трактор Т-16 самый универсальный и полезный сельскохозяйственный механизм из всех имеющихся тракторов небольшой мощности.

Запасные части, навесное и прицепное оборудование на трактор Т-16 несложно купить на любом специализированном рынке и производство ремонта в случае поломки обходится недорого. Неприхотливый в использовании, удобный в ремонте и весьма надежный трактор Т-16 давно завоевал всенародное признание и ласковые прозвища («шайтан, «попрошайка» и т.д.) и применяется во многих автодорожных, коммунальных предприятиях и организациях, а также в фермерском и домашнем хозяйстве сельских жителей.

Основой разработки трактора Т-16 послужили самоходные шасси ДСШ-14, которые выпускались на Харьковском заводе тракторных самоходных шасси (Украина) с 1961 по 1967 годы. Он оснащался дизельным двухцилиндровым мотором  мощностью 16 л.с., водительское место находилось сзади, открытое (без кабины, навеса). Разрабатывался агрегат на раме шасси предусмотрены места для установки разнообразного съемного оборудования,  под рамой размещается сенокосилка, культиватор. Успешно применялся в сельской местности в качестве небольшого грузовика с повышенной проходимостью.

Конструкторским бюро завода проводились модернизации трактора Т-16.

-В 1967 году провели модернизацию самоходного шасси, которое получило дизельные двигатель воздушного охлаждения, мощностью 25 л.с., новую коробку передач и обозначение Т-16М, на нем уже устанавливалась каркасная кабина. Увеличилась и грузоподъемность за счет применения колес увеличенного типоразмера. Установленная коробка передач позволяла понижать скорость движения до 1,6 км/ч. Такое преимущество давало возможность неограниченного применения не только в сельском хозяйстве, но и на других работах.
-С 1986 года приступили к выпуску модернизированного самоходного шасси Т-16МГ, на котором установлена полноценная кабина и улучшенный дизельный двигатель Д-21А1, мощность оставили прежнюю  — 25 л. с. Улучшения коснулись многих узлов и механизмов, выросла надежность агрегата. В 1995 году прекращен выпуск трактора Т-16МГ. Дальнейшее усовершенствование самоходного шасси проводится только владельцами техники. Их усилия направлены на изготовление универсального дополнительного оборудования, которое устанавливается и успешно эксплуатируется.

-Усилия владельцев направлены на создание универсальной гидронавески,  к которой крепится сельскохозяйственный инвентарь: плуг, пропашной культиватор, сеялка, картофелекопалка, окучник.
На него устанавливается оборудование, которое полностью изготовлено самостоятельно в домашних условиях. Эти приспособления позволяют применять технику в качестве фронтального погрузчика, погрузчика хлыстов деревьев, навесного подъемника, грейфера, экскаватора. Используются для доставки различных грузов полуприцепы обыкновенные и самосвальные. На самоходных шасси  крепят передний ведущий мост и устанавливают механическую лебедку, тем самым увеличивая проходимость машины. Трактор Т-16 не такой мощный и функцианальный, как скажем тот же Трактор К-701 но свой фронт работ он исполняет на ура.

Еще, предлагаем вам посмотреть видеоролик о том как с помощью этого агрегата убирают картошку

Трактор Т 16 мг-у1 картофель

Модернизация трактора Т-16 своими руками как видите дело не простое, но довольно выгодное, поэтому прежде чем решиться на такой шаг, посчитайте, сколько на это вы потратите сил и средств, а сколько в итоге  сможете заработать. Чтобы вы не решили, желаем вам удачи, и всего доброго до новых встреч!

Трактор — т16мг Самодельная лопата

Модернизация трактора Т-16 в домашних условиях  сложная задача, но вполне выполнимая, желаем вам успехов в этом нелегком деле!
