Бульдозер Т-130 технические характеристики: расход топлива, мощность, двигатель
Бульдозер Т-130 является одной из самых популярных в советские времена моделей специализированной техники. Благодаря своим оптимальным техническим характеристикам данная машина осталась актуальной и на сегодняшний день. Ее используют во многих сферах народного хозяйства для выполнения особенно сложных работ.
Устройство бульдозера
Технические характеристики и устройство бульдозера Т-130 позволяют отнести его к шестому тяговому классу. Данная машина представляет собой традиционный гусеничный трактор. Он дополнительно оснащается разнообразным навесным оборудованием, что существенно расширяет спектр его применения. Эта модель активно используется в строительстве и в хозяйственных нуждах.
Органы управления бульдозера Т-130
Среди всего навесного оборудования особенного внимания заслуживает бульдозерный отвал. Его можно использовать для выполнения работ разного типа – дорожных, мелиоративных, землеройных и прочих. При возникновении потребности бульдозер доукомплектовывается валом отбора мощности.
Особенностью бульдозерного отвала является то, что он имеет большой вес (около 17000 кг) и имеет неповоротную конструкцию. Чтобы данное оборудование работало, используется не меньше 70% мощности двигателя.
Технические характеристики бульдозера
Технические характеристики бульдозера данной модификации представлены в следующей таблице:
| Эксплуатационная мощность двигателя | 160 л. с. |
| Ход поршня | 205 мм |
| Частота вращения вала двигателя при номинальной мощности | 1250 оборотов в минуту |
| Диаметр цилиндра | 145 мм |
| Колея | 1880 мм |
| Продольная база | 2,478 м |
| Клиренс | 41,5 см |
| Ширина башмаков | 50 см |
| Давление на почву | 0,05 Мпа |
| Габариты техники (ДхШхВ) | 5,193х2,475х3,085 м |
| Масса | 14320 кг |
| Скорость движения | 12 км/ч |
| Ширина отвала | 3,2 м |
Характеристики трансмиссии
Бульдозеры Т-130 оснащаются гидромеханической или механической трансмиссией. Она восьмиступенчатая, имеет замкнутую муфту и диски сцепления, коробка передач — 4-вальная. Благодаря таким характеристикам существует возможность изменять скорость движения заднего и переднего хода, что очень удобно при эксплуатации машины. Максимальное тяговое усилие коробки передач — 128,2 кН при скорости передвижения 2,6 км/ч.
Коробка передач бульдозера Т-130
Характеристики двигателя
Тракторы Т-130 вначале комплектовались двигателями Д-130. Но через некоторое время их заменили более мощными моделями Д-160 с лучшими техническими характеристиками. Они надежны в работе, устойчивы к нагрузкам и неприхотливы.
Новый четырехцилиндровый двигатель, работающий на дизельном топливе, оснащен турбонаддувом. Он имеет жидкостное охлаждение и специальный предпусковой обогревательный механизм. Для запуска в работу автоматики спецтехники присутствует другой двигатель. Он работает от бензина.
Расход топлива
В среднем расход топлива бульдозера Т-130 составляет 244,3 г/кВт·ч. Для работы основного мотора применяется дизель, а для пускового двигателя – смесь бензина и моторного масла в пропорции 1:15.
Рабочее место оператора
По сравнению с современной спецтехникой, рабочее место механизатора в бульдозере Т-130 выглядит скромно. Но его характеристики гораздо лучше тех, что присутствовали в более ранних моделях.
Специалисты тщательно разработали эргономику рабочего места. Было хорошо продумано размещение всех рычагов, чтобы обеспечить удобство управления. Водительское место бульдозера Т-130 оснащается регулируемой спинкой. Комфорт механизатора обеспечивается наличием системы кондиционирования воздуха и отопления. Также кабина оснащается надежными уплотнителями и усиленным каркасом.
Кабина бульдозера Т-130 внутри
Видео по теме: Трактор T-130
specnavigator.ru
|
|
|
содержание .. 1 2 3 4 5 6 7 8 9 10 ..
содержание .. 1 2 3 4 5 6 7 8 9 10 ..
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
zinref.ru
Бульдозер Т 130 ЧТЗ Технические характеристики
Трактор Т-130 – мощная гусеничная самоходная машина общего назначения, которая предназначена для трудоемких и сложных работ. Технические характеристики и многофункциональность позволяют использовать трактор в сельском хозяйстве для глубокой пахоты, вспашки необработанных земель, культивации, посева, боронования, а также при транспортных и мелиоративных работах. Помимо этого, он может быть занят в промышленности, строительстве и лесной отрасли, для этих целей применяется дополнительное оборудование такое, как отвал, грунторез, тяговые лебедки и др.
Технические характеристики бульдозера Т-130
| Масса | 14,3 т. |
| Тяговый класс | 6 тс. |
| Габариты | длина – 5193 мм; высота – 3085 мм; ширина – 2475 мм. |
| Двигатель | Д-160, мощность 118 кВт./ 160 л.с. До 1981 г. устанавливался Д-130. Вес – 230 кг. |
| Колея | 1881 мм. |
| Дорожный просвет | 416 мм. |
| Расход топлива | 244,3 г/кВт. |
| Топливо | основной двигатель – дизельное; пусковой – смесь бензина А-76 или А-72 с моторным маслом. |
| Объем бака | 290 л. |
Конструкция и устройство бульдозера Т-130 характерно для многих гусеничных агрегатов, различия, в основном, заключаются в технических характеристиках, мощности и сопутствующем оборудовании.
Двигатель у машины дизельный четырехтактный четырехцилиндровый марки Д-160 с камерой сгорания и турбонаддувом. Также имеется система запуска от пускового карбюраторного двигателя с электростартером, в обиходе называемая – пускач.
Ходовая часть – полужесткая подвеска с балансирной поперечной рессорой, изготовлена из 2-х штампованных лонжеронов, которые соединены с корпусом заднего моста.
Трансмиссия – многоступенчатая, механическая. Комплектация трансмиссии:
- 2-х ступенчатый бортовой редуктор;
- четырехвальная коробка передач;
- сухие многодисковые бортовые фрикционы;
- коническая передача;
- задний мост;
- сцепление.
Рабочее оборудование – раздельно-агрегатное гидравлическое, предназначенное для выполнения работ с двумя видами навесных систем: задней и передней в жестком или маятниковом исполнении.
Коробка передач у Т-130 четырехвальная, позволяет изменять скорость движения 4-х передач заднего хода и 8-ми переднего. Самое большое тяговое усилие достигается КПП при скорости агрегата в 2,6 км/ч – 128,2 кН.
Модификации
Базовая модель претерпела значительные изменения, на ее основе разработаны тракторы с усовершенствованными узлами и деталями. Яркий пример – Т-170. Мощность двигателя увеличена до 174 л.с., объем бака – 300 л, значительные изменения коснулись и трансмиссии. Позднее на его базе были изготовлены еще более 80 моделей тракторов.
ooo-titan.ru
Т-170 | Бульдозер Т-170 | Трактор Т-170
Техническая характеристика трактора Т-170, бульдозера Т-170
Трактор Т-170, бульдозер Т-170 (на базе трактора Т-10.01) — был разработан и введен в серийное производство на Челябинском тракторном заводе (ООО «ЧТЗ-Уралтрак») в г. Челябинске. Трактор Т-170, бульдозер Т-170 советский сельскохозяйственный и промышленный гусеничный трактор, являющийся более модернизированной версией трактора Т-100. Трактор Т-170, бульдозер Т-170 выпускается в двух модификациях: обычной и болотоходной (Т-170Б) с увеличенной площадью гусениц.
Бульдозер Т-170, трактор Т-170 ЧТЗ
Трактор Т-170, бульдозер Т-170 используется в составе бульдозерно-рыхлительного агрегата, в том числе и как базовая машина для трубоукладчиков ТР-12 и ТР-20, свайного копра.
Трактора и бульдозеры Т-170 представители самых массовых тяговых классов 10-15 т. Эти бульдозеры работают в самых различных сферах промышленности, а так же в дорожном и коммунальном хозяйстве, на лесозаготовках.
Бульдозер Т-170, трактор Т-170 в лесопромышленом хозяйстве.
Тракторы и бульдозеры Т-170 ЧТЗ имеют большой ресурс и повешенную ремонтопригодность, что позволяет эксплуатировать бульдозеры и трактора Т-170 в сложных климатических условиях.
Двигатель
Бульдозер Т-170, трактор Т-170 поставляется с четырехтактным дизельным двигателем Д-160/ Д-180, с турбонаддувом, мощностью до 180 л.с.

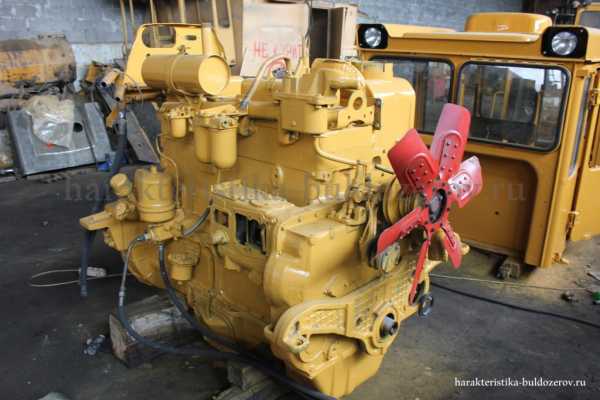

Двигатель Д-160 ЧТЗ
Двигатели Д-160 и Д-180 имеют следующие технические характеристики:
Технические характеристики Д-160 / Д-180 | |
| Марка двигателя | Д180.111-1(Д-160.11) |
| Тип двигателя | Четырехтактный дизельный, с турбонаддувом, многотопливный |
| Мощность двигателя, кВт (л.с.) | 125 (170) |
| Удельный расход топлива, г/кВт*ч (г/л. с. ч .) | 218 (160) |
Масса бульдозера Т-170
Бульдозер Т-170, трактор Т-170 имеет следующие технические характеристики:
Общие характеристики бульдозера Т-170 | |
| Масса конструкционная, кг | 12720 |
| Дорожный просвет, мм | 415 |
| Тяговый класс | 10 |
| База, мм | 2478 |
| Колея, мм | 1880 |
Заправочные емкости
Характеристика заправочных емкостей бульдозера Т-170
Заправочные ёмкости Т-170 | |
| Топливный бак, л | 290 |
| Система охлаждения, л | 60 |
| Система смазки двигателя, л | 32 |
| Бортовой редуктор (каждый), л | 12 |
| Гидравлическая система, л | 100 |
Габаритные характеристики Т-170
Бульдозер Т-170, трактор Т-170 имеет следующие габаритные характеристики:
Габаритные размеры трактора т-170 | |
| Длина, мм | 5193 |
| Ширина, мм | 2475 |
| Высота, мм | 3085 |
| Удельное давление на грунт, МПа | 0,05 |
Навесное оборудование Т-170
Трактор Т-170, бульдозер Т-170 может быть укомплектован различным навесным оборудованием: прямой или полусферический отвал (лопата), одно- или многозубым рыхлителем (корчеватель).

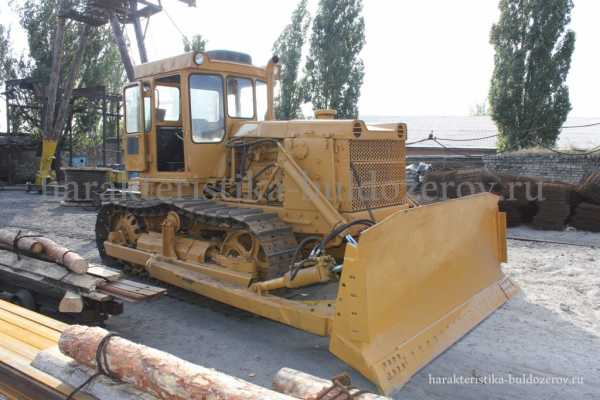

Бульдозер Т-170 с прямым отвалом.
Характеристики бульдозерного оборудования Т-170 | ||
| Тип отвала | Полусферический | Прямой |
| Изменение угла резания и угла поперечного перекоса отвала | Винтовым и гидравлическим раскосами | |
| Объем призмы волочения, м3 | 4,75 | 4,28 |
| Ширина отвала, м | 3,31 | 3,42 |
| Высота при угле резания 55 град | 1,31 | 1,31 |
| Максимальный подъем, м | 1,02 | 1,02 |
| Максимальное заглубление, м | 0,44 | 0,44 |
| Максимальный перекос, м | 0,63 (10 град.) | 0,63 (10 град.) |
| Регулирование угла резания, град | 10 | 10 |
| Масса, кг | 2313 | 2240 |

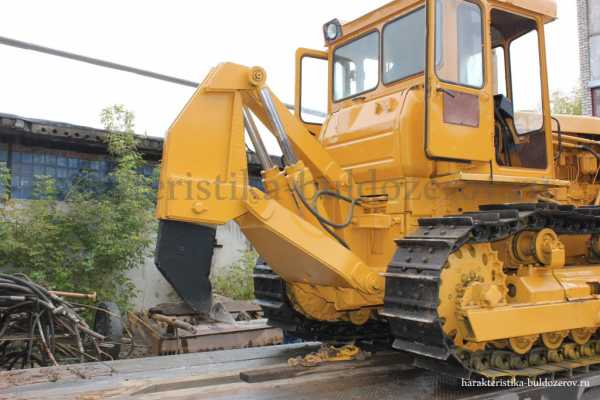

Однозубый рыхлитель бульдозера Т-170
Характеристики рыхлительного оборудования Т-170 | ||
| Тип | Многозубый | Однозубый |
| Максимальное количество зубьев | 3 | 1 |
| Количество положений зубьев (по вертикали) | 3 | 3 |
| Максимальное заглубление, мм | 650 | |
| Угол рыхления, град.: | ||
| — с коротким наконечником | 45 | 45 |
| — с длинным наконечником | 30 | 30 |
| Масса, кг | 2245 | 1555 |
Тракторы и бульдозеры Т-170 заслуживают неоднозначной оценки. К их преимуществам следует отнести простую конструкцию и невысокую стоимость (по сравнению с тракторами аналогичного класса).
Продажа бульдозеров и тракторов Т-170
Бульдозер Т-170 с бульдозерным оборудованием
harakteristika-buldozerov.ru
Обзор бульдозера Т-170
РЕМОНТ ГРУЗОВЫХ АВТОМОБИЛЕЙ И СПЕЦТЕХНИКИ
Запасные части, техническое обслуживание и регулировки
______________________________________________________________________________________________
______________________________________________________________________________________________
Бульдозер (трактор) Т-170, его модификации и комплектации тягового класса 10 принадлежат к числу гусеничных промышленных машин общего назначения, предназначенных для эксплуатации в районах с умеренным и холодным климатом со средней температурой из абсолютных годовых минимумов не ниже минус 45 °С (для тракторов с электростартерной системой пуска — до минус 15 °С), в районах с тропическим климатом.
Трактор может эксплуатироваться в агрегате с бульдозерным и рыхлительным оборудованием, скрепером и другими дорожно-строительными и мелиоративными машинами, а также в составе других агрегатов.
Отдельные комплектации трактора предназначены для работы в сельском хозяйстве.
Технические характеристики бульдозера Т-170
Двигатель
Применяемый на тракторах/бульдозерах Т-170 двигатель Д-180 при увеличенной до 180 л.с. мощности и повышенном до 25% запасе крутящего момента повысил эффективность использования землеройных агрегатов.
Три ступени мощности модификаций двигателя также способствуют рациональному применению его.
Возможность работы двигателя на различных видах топлива (дизельное, керосин, газоконденсат) делают трактор и агрегаты на его базе весьма эффективными в различных регионах.
Двигатель в зависимости от условий эксплуатации может комплектоваться различными системами пуска: электростартерной и карбюраторным пусковым двигателем.
Предусмотрена возможность комплектации предпусковым подогревателем и другими средствами облегчения пуска, что позволяет эксплуатировать двигатель в климатических зонах с температурой воздуха до минус 50 °С.
Рабочие характеристики двигателя Д-180
Модель — Д-180.111-1 (Д-160.11)
Тип двигателя — Четырехтактный дизельный, с турбонаддувом, многотопливный
Эксплуатационная мощность, кВт (л.с.)
— 132 (180) при 1250 об/мин (индекс мощности — «0»)
— 125 (170) при 1250 об/мин (индекс мощности — «1»)
— 103 (140) при 1070 об/мин (индекс мощности — «2»)
Запас крутящего момента, % — не менее 25
Удельный расход топлива при эксплуатационной мощности, г/кВт (г/л.с.ч) — не более 218 (160)
Количество цилиндров — 4
Рабочий объем, л — 14,48
Диаметр цилиндра, мм — 150
Ход поршня, мм — 205
Система охлаждения — жидкостная
Воздухоочиститель двухступенчатый: первая ступень — мультициклон с автоматическим удалением пыли, вторая ступень — бумажные фильтрующие элементы.
Система смазки комбинированная с полнопоточным фильтром со сменными бумажными элементами
Система пуска — электростартерная (индекс «0») или пусковой карбюраторный двигатель (индекс «1»)
Трансмиссия бульдозера Т-170
Муфта сцепления постоянно замкнутая, сухого трения, гидросервированная.
Коробка передач четырехвальная с шестернями постоянного зацепления, обеспечивает восемь скоростей вперед и четыре — назад.
Выпускается в вариантах приспособленных и неприспособленных под установку вала отбора мощности и ходоуменьшителя.
Трансформируется в шестискоростную блокировкой первой передачи нормального и ускоренного диапазонов (для части комплектаций тракторов болотоходной модификации)
Главная передача, бортовые фрикционы, тормоза и бортовые редукторы такие же, как у гидромеханической трансмиссии.
Максимальные тяговые усилия и скорости движения тракторов с механической трансмиссией с двигателем мощностью 180 л.с.
Несущая система трактора Т-170
Несущая система — рамная, сварная. Необходимая жесткость обеспечивается пространственной конструкцией корпуса бортовых фрикционов, к которому приварены лонжероны коробчатого сечения, бампером и коробкой балансирной балки, приваренных к лонжеронам.
Рама болотоходной модификации бульдозера имеет удлиненные лонжероны.
Ходовая система бульдозера Т-170
Ходовая система — тележечная.
Подвеска тележек — полужесткая трехточечная с жесткой балансирной балкой с микроподрессориванием.
Применение такой подвески позволяет рационально использовать массу ходового аппарата при работе с бульдозерным оборудованием и более эффективно, по сравнению с традиционной рессорной подвеской, использовать бульдозерный агрегат, особенно на плотных грунтах.
На рамах гусеничных тележек бульдозера Т-170 из труб прямоугольного профиля установлены опорные и поддерживающие катки, натяжное колесо и механизм сдавания гусеницы.
Количество опорных катков с каждой стороны
— 6 (индекс «0»)
— 5 (индекс «1»)
— 7 (индекс «2»)
Механизм натяжения — гидравлический
Ширина башмака гусеницы, мм
— 500
— 690
— 900 (болотоходный)
— 460 (облегченный, индекс «3»)
Шаг, мм — 203
Высота грунтозацепа, мм — 65
Удельное давление на грунт, МПа — 0,076
За стандартную (основную) принята ходовая часть с пятикатковыми тележками, традиционных для тракторов ЧТЗ тягового класса 10.
Семикатковые тележки применяются на тракторах для работы на слабых почвах («болотоходных»). Совместно с башмаками шириной 900 мм они обеспечивают значительно пониженное удельное давление на грунт.
Семикатковые тележки применены и на тракторах, используемых в качестве базы под трубоукладчики ТР12 и ТР20 и под прицепной кран КП-25.
Электрооборудование трактора Т-170
Номинальное напряжение, В — 24
Генератор переменного тока — 966.3701
Мощностью 1 кВт, с выпрямителем и электронным регулятором напряжения
аккумуляторные батареи — 6СТ-182ЭМС, шт. 2
Стартер 251.3708, мощность,кВт — 8,2
Кабина бульдозера Т-170
Трактор (бульдозер) имеет каркасную кабину, которая установленна на виброизолированной платформе, имеет современный дизайн.
Большая площадь остекления, удобное расположение органов управления, подрессоренное, регулируемое по весу и росту оператора, сиденье, отопитель калориферного типа, солнцезащитные шторки и др. обеспечивают повышенную комфортность при работе.
На изготовленной в травмобезопасном исполнении панели приборов установлены указатели и сигнализаторы, позволяющие оператору контролировать работу всех основных систем бульдозера.
Защитный каркас кабины защищает оператора при опрокидывании и от падающих предметов.
Гидросистема бульдозера Т-170
Раздельно-агрегатная гидросистема с насосом шестеренного типа.
Конфигурация гидросистемы в зависимости от устанавливаемого навесного оборудования. Основной гидронасос шестеренного типа НШ-100 установлен на двигатель и приводится от его шестерен распределения.
Полнопоточный фильтр с фильтрующими элементами «Реготмас» имеет тонкость очистки 25 мкм и установлен на трассе слива.
Гидрораспределитель Р160, трехзолотниковый, трехпозиционный.
Номинальное давление в системе, МПа 16
Давление настройки предохранительного клапана, МПа 18 — 20
Гидроцилиндры
Гидроцилиндры Т-170 передней навесной системы:
— диаметр гидроцилиндра — 100 мм
— диаметр и ход штока — 60х800 мм
Гидроцилиндр Т-170 перекоса отвала:
— диаметр гидроцилиндра — 160 мм
— ход штока — 200 мм
Гидроцилиндр рыхлителя Т-170:
— диаметр гидроцилиндра — 160 мм
— ход штока — 450 мм
Заправочные емкости
Топливный бак — 300 л
Система охлаждения — 60 л
Система смазки двигателя — 32 л
Коробка передач и задний мост
гидромеханической трансмиссии — 90 л
механической трансмиссии — 50 л
Бортовой редуктор — 12 л
Гидравлическая система — 100 л
Габаритные размеры
Габаритные размеры тракторов Т-170 всех модификаций и комплектаций укладываются в железнодорожный габарит.
Базовая модель имеет габариты:
Длина — 4210 мм
Ширина — 2480 мм
Высота — 3250 мм
Колея — 1880 мм
База — 2880 мм
База тракторов с гусеничными тележками:
— пятикатковыми — 2517 мм
— семикатковыми — 3225 мм.
______________________________________________________________________________________________
______________________________________________________________________________________
___________________________________________________________________________________________
Другая спецтехника
МТЗ-80
______________________________________________________________________________________
ЯМЗ-236
ЯМЗ-238
Т-130
Т-170
КРАЗ
texav.ru
Бульдозер Т-130 и Т-170
Бульдозер Т-130 и Т-170
Бульдозеры класса Т-130 и Т-170 применяются в самых широких сферах строительства и отраслях промышленности. Эти машины представляют собой мощную транспортную технику, предназначенную для перемещения тяжелых масс грузов, на относительно незначительные расстояния, а также для очистки строительных площадок и выполнения разного рода земельных работ. Максимально устойчивыми и более проходимыми данный вид техники делает их гусеничная ходовая часть, позволяющая им обладать большей защищенностью при передвижении по песку или мягкому грунту. Самые сложные виды работ способны взять на себя бульдозеры класса Т-130 и Т-170. Компания «Карбон» предлагает аренду данного вида спец. техники по выгодным для Вас условиям. Также мы готовы предоставить для Вас услугу доставки техники в удобное место и время, при этом полноценно снабдив технику топливом и дополнительным оборудованием.
Техническая характеристика бульдозера Т-130
| Масса конструкционная, кг | 12 720 |
| Дорожный просвет, мм | 415 |
| Тяговый класс | 10 |
| База, мм | 2 478 |
| Колея, мм | 1 880 |
| Двигатель | |
| Марка двигателя | Д-130 |
| Тип двигателя | Четырехтактный дизельный, с турбонаддувом, многотопливный |
| — Мощность двигателя, л.с. | 140 |
| — Удельный расход топлива, г/кВт*ч (г/л. с. ч .) | 244,3 (180) |
| — Заправочные ёмкости | |
| — Топливный бак, л | 290 |
| — Система охлаждения, л | 60 |
| — Система смазки двигателя, л | 32 |
| — Бортовой редуктор (каждый), л | 12 |
| — Гидравлическая система, л | 100 |
| Габаритные размеры трактора т-130 | |
| — Длина, мм | 5 193 |
| — Ширина, мм | 2 475 |
| — Высота, мм | 3 085 |
| Удельное давление на грунт, МПа | 0,05 |
Техническая характеристика бульдозера Т-170
| Масса конструкционная, кг | 15 000 |
| Тип шасси | гусеничный |
| Тяговый класс | 10 |
| База, мм | 2 517 |
| Колея, мм | 1 880 |
| Двигатель | |
| — Марка двигателя | Д180.111-1(Д-160.11) |
| — Тип двигателя | Четырехтактный дизельный, с турбонаддувом, многотопливный |
| — Мощность двигателя, кВт (л.с.) | 125 (170) |
| — Удельный расход топлива, г/кВт*ч (г/л. с. ч .) | 218 (160) |
| Топливный бак, л | 300 |
| Система охлаждения, л | 60 |
| Система смазки двигателя, л | 32 |
| Бортовой редуктор (каждый), л | 12 |
| Гидравлическая система, л | 100 |
| Габаритные размеры трактора т-170 | |
| — Длина, мм | 4 600 |
| — Ширина, мм | 2 480 |
| — Высота, мм | 3 180 |
| Удельное давление на грунт, МПа | 0,076 |
sk-karbon.ru
