Как устроена тормозная система автомобиля КамАЗ?
Владельцам легковых автомобилей
не всегда понятны проблемы водителей КамАЗов, конструкция которых несколько
отличается от строения «меньших братьев». Однако это совсем не означает, что
проблемы и неисправности таких машин менее значимы и не требуют внимания.
Поэтому в данной статье на примере автомобиля
КамАЗ мы рассмотрим устройство одной из важнейших систем любого автомобиля –
тормозного узла.
Как устроена тормозная система КамАЗ
Тип тормозной системы КамАЗа не похож на аналогичную составляющую легковых транспортных средств. Прежде всего, стоит отметить, что на этих грузовиках устанавливаются сразу четыре тормозные системы: основная (или, как ее еще называют, «рабочая»), запасная, стояночная и вспомогательная. Все они имеют общее строение (включая механизмы и детали), однако работают отдельно друг от друга. Таким образом, даже при полном выходе из строя одной из систем, водитель все равно сможет остановить многотонное транспортное средство практически в любых условиях.
Кроме того, КамАЗы также оборудуются новейшими тормозными устройствами, которые способны управлять работой всех видов тормозов, и специальными приборами для аварийного растормаживания стояночного тормоза. Разберем составляющие тормозной системы данного грузового автомобиля более детально.
Основной (или
рабочий тормоз) – создан для управления транспортным средством в процессе его
движения. Он обладает пневматическим двухконтурным приводом, который оказывает
раздельное воздействие на передние колеса и элементы задней колесной тележки.
Главными рабочими составляющими тормозной камеры КамАЗа являются колодки и барабан, а управление тормозом выполняется при помощи нажатия соответствующей педали.
Обратите внимание! В большинстве случаев причиной рабочих сбоев тормозных систем служат повреждения колодок и барабанов, так как именно они в процессе работы испытывают наибольшие нагрузки (при зажатой педали колодочные тормоза давят на барабан, замедляя тем самым движение транспортного средства).
Запасная тормозная система КамАЗа применяется для остановки или замедления движения автомобиля при появлении любых неисправностей в работе основной системы.
Работа вспомогательной тормозной системы КамАЗа основывается на энергии, скатывающейся под уклоном машины, а для торможения задействуется силовой агрегат транспортного средства (торможение двигателем). Несмотря на то, что звучит все это достаточно запутанно, принцип работы здесь несложный.
Помимо описанных тормозных систем грузовиков, в них также предусмотрена система аварийного расторможения, которая обеспечивает сжатие энергоаккумуляторных пружин, срабатывающих при применении стояночного или запасного тормоза. Для того чтобы задействовать именно эту систему, нужно нажать на кнопку, расположенную на приборной панели, или же открутить специальные аварийные винты пружин энергоаккумуляторов (механический способ активации аварийного растормаживания).
Стояночный, запасной и рабочий тормоза используются для управления тормозными механизмами на всех колесах грузовика.
В процессе движения КамАЗа, под воздействием давления воздуха, силовые пружины энергоаккумуляторов пребывают в сжатом состоянии, но как только в цилиндры попадает воздух, они активизируют работу тормозных механизмов колес задней тележки.
Интересный факт! В зависимости от модели, КамАЗы могут весить от 5 до 8 тонн, а если к автомобилю прилагается прицеп, тогда общий вес достигает 10-15 тонн.
Основные причины неисправности тормозной системы
К основным причинам неисправностей тормозной системы КамАЗа можно отнести не одно действие, но наиболее распространенными являются следующие: рабочий отказ пневмосистемы, нарушение регулировок, утечки сжатого воздуха из пневмопривода вследствие отсутствия герметичности в местах соединения гибких шлангов и трубопроводов, о чем свидетельствуют светящиеся лампы предупредительных сигналов и зуммер.
Помимо этого, среди причин появления неисправностей в работе тормозных систем КамАЗа также стоит выделить неправильно отрегулированный регулятор давления, засорение трубопроводов на участке между регулятором давления и блоком защитных клапанов, неисправный двойной защитный клапан, деформирование его корпуса, как результат чрезмерной затяжки крепежных элементов, неполадки в работе тройного защитного клапана или засорение питающих трубопроводов.
Также не стоит сбрасывать со счетов возможность неисправности двухстрелочного манометра, тормозного крана, нарушение регулировки регулятора давления, превышение допустимой величины хода штоков тормозных камер и неисправность ускорительного клапана или крана, управляющего стояночным тормозом. Кроме того, вполне вероятно, что проблема кроется в неисправности пружинных энергоаккумуляторов, тормозных механизмов задней тележки или неверной регулировке привода регулятора тормозных сил.
Важно! Какой бы ни была проблема, при поиске неисправностей лучше использовать схемы пневматического привода тормозных систем, где условно отмечены тормозные аппараты и соединяющие их трубопроводы.
Возможные неисправности тормозной системы и их устранение
Правильное определение причины неисправности – это половина дела на пути к успешному ремонту тормозной системы КамАЗа. Но нужно еще понимать, что и как ремонтировать. Так, например, если не заполняются (или заполняются очень медленно) ресиверы пневмосистемы, значит, необходимо заменить сам ресивер, обеспечить герметичность соединений и отрегулировать регулятор давления.
Если же при заполненной пневмосистеме КамАЗа часто срабатывает регулятор давления, то тут вопросы появляются к герметичности магистрали на участке между регулятором давления и блоком защитных клапанов или в контурах I и II, расположенных после тормозного крана. В этом случае достаточно устранить образовавшуюся течь.
Также неисправность тормозной системы нередко выражается в неэффективном торможении или его отсутствии при полностью зажатой педали. Решением проблемы может стать устранение утечки воздуха в контурах I и II, находящихся после тормозного крана.
Неэффективное торможение или отсутствие торможения запасной или стояночной систем свидетельствует о превышении допустимой величины хода штоков тормозных камер, регулировка которых избавит вас от появившихся неприятностей.
Вполне возможен и такой вариант, когда при монтаже рукоятки крана управления стояночной системой в горизонтальное положение, транспортное средство никак не растормаживается. Чаще всего это результат нарушения регулировки привода тормозного крана, и его регулировка должна устранить указанную неисправность.
Не менее распространенной проблемой считается и отсутствие торможения при активации вспомогательной тормозной системы, что является результатом превышения допустимой величины хода штоков тормозных камер, утечки воздуха из патрубков III-го контура или из атмосферного вывода ускорительного клапана. Также вполне вероятно, что подобная неисправность вызвана заеданием заслонок механизмов вспомогательной системы, либо утечкой воздуха из магистрали вспомогательной системы.
Знаете ли Вы? Большая масса грузовиков КамАЗ не помешала им десять раз побеждать в трансконтинентальном ралли Дакар. Это и не удивительно, ведь изготовленный на основе КамАЗа бронеавтомобиль «Тайфун» способен разгоняться до 80 км/час, и даже выдерживает отрыв одного колеса (равновесие сохраняется благодаря специальной подушке безопасности).
Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.
Была ли эта статья полезна?
Да Нет
auto.today
Пневматический привод Камаз
Пневматический привод тормозов. Тормозной пневмопривод имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 2 давления, предохранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный ресивер
11 — питающая часть привода, из которой очищенный сжатый воздух под заданным давлением подается в остальные части пневмопривода и к другим потребителям сжатого воздуха. Привод разбит на автономные контуры, разделенные защитными клапанами. Каждый контур действует независимо от других.
Рис.1. Пневмопривод тормозных механизмов автомобиля КамАЗ-5320
Контур I привода механизмов рабочего тормоза переднего моста состоит из части тройного защитного клапана 5, ресивера 14 объемом 20 л с краном слива конденсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, нижней секции двухсекционного тормозного крана 16, клапана С контрольного вывода, клапана 18 ограничения давления, двух тормозных камер 19, тормозных механизмов переднего моста, трубопроводов и шлангов между этими аппаратами.
Кроме того, в контур входит трубопровод, соединяющий нижнюю секцию тормозного крана 16 с клапаном 26 управления тормозными системами прицепа с двухпроводным приводом.
Контур II привода механизма рабочего тормоза задней тележки состоит из части тройного защитного клапана, двух ресиверов 12 общим объемом 40 л с кранами 15 слива конденсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, верхней секции двухсекционного тормозного крана 16, клапана D контрольного .вывода, автоматического регулятора 25 тормозных сил с упругим элементом, четырех тормозных камер 21, тормозных механизмов. В контур входит также трубопровод, соединяющий верхнюю секцию тормозного крана 16 с клапаном 26 управления тормозными системами прицепа.
Контур III привода механизмов запасного и стояночного тормозов, а также комбинированного привода тормозных систем прицепа (полуприцепа) состоит из части двойного защитного клапана 4, двух ресиверов 13 общим объемом 40 л с краном слива конденсата и выключателем контрольной лампы падения давления в ресивере, двух клапанов Е и В контрольных выводов, крана 9 управления стояночным тормозом, ускорительного клапана 24, части двухмагистрального перепускного клапана 23, четырех пружинных энергоаккумуляторов 21, выключателя 22 контрольной лампы стояночного тормоза, клапана 26 управления тормозными системами прицепа с двухпроводным приводом, одинарного защитного клапана 27, клапана 29 управления тормозными системами прицепа с однопроводным приводом, трех разобщительных кранов 28, трех соединительных головок (одной головки 32 типа А однопро-водного привода тормозных систем прицепа и двух головок 31 типа «Палм» двухпроводного привода тормозных систем прицепа), пневмоэлектрического выключателя 30 сигнала торможения, трубопроводов и шлангов между этими аппаратами.
Контур IV привода механизмов вспомогательного тормоза и других потребителей состоит из части двойного защитного клапана 4, пневматического крана 8, двух цилиндров 7 привода заслонок, пневматического цилиндра 6 привода рычага останова двигателя, пневмоэлектрического выключателя 17 электромагнитного клапана прицепа, трубопроводов и шлангов между этими аппаратами. Своего ресивера и контрольной лампы падения давления контур IV не имеет. От контура IV привода механизмов вспомогательного тормоза сжатый воздух поступает к дополнительным потребителям по пневмосигналу, пневмоусилителю сцепления, приводам агрегатов трансмиссии и др.
Схема пневмопривода Камаз-53212

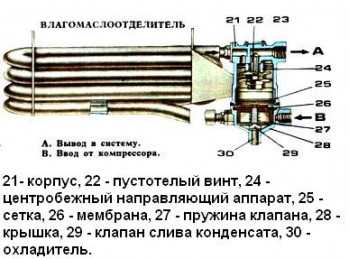

Влагомаслоотделитель
При описании составных частей и принципа работы за основу принят пневмопривод автомобиля КамАЗ-5320. Однако следует знать, что тормозные приводы других автомобилей имеют свои отличительные особенности. Для улучшения влагоотделения в питающей части тормозного привода автомобиля КамАЗ-53212 на участке компрессор — регулятор давления на первой поперечине рамы в зоне интенсивного обдува дополнительно установлен влагоотделитель. На автомобиле-самосвале КамАЗ-5511 отсутствуют аппаратура управления тормозными системами прицепа, разобщительные краны, соединительные головки.
Кроме того, у автомобилей КамАЗ-5410, -5511 и 54112 блок защитных клапанов состоит из тройного защитного клапана, через который заполняются сжатым воздухом контуры I и II и одинарного защитного клапана, через который заполняется контур III, a контур IV заполняется от контура I или II.
autoruk.ru
Воздушная система КАМАЗ 5410 схема своими руками
Воздушная система КамАЗа 5320 — 53212 — 55102
Принцип работы пневматической тормозной системы WABCO ABS
Как перенести тормозной кран с рамы на кабину
Тормозная система КАМАЗ
Ремонт энергоакумуляторов
Установка реле дворников в обычный камаз.
Проводка на КАМАЗе. Меняем на новую. Часть 1.
ЯМЗ доработка по промывке системы охлаждения.
Утечка воздуха из тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ
Камаз из бортового в самосвал ЧАСТЬ 1 (своими руками )( в части 2 мы расскажем о прицепе)
Также смотрите:
- КАМАЗ 6520 технические характеристики отзывы
- Двигатель от КАМАЗа размеры
- Чем красят кузова на КАМАЗе
- КАМАЗ 43118 панель приборов назначение
- Сервисное обслуживание КАМАЗ 65117
- Замена масляных фильтров КАМАЗ 55111
- Схема подключения тормозной системы КАМАЗ
- Разборка редуктора заднего моста КАМАЗ 4310
- Полицейский грузовик КАМАЗ
- Труба приемная КАМАЗ задняя
- КАМАЗ 53229r 2007
- Уплотнение рычага КПП КАМАЗ
- Как делать мотор КАМАЗа
- КАМАЗ 65115 количество масла в двигателе
- КАМАЗ 65117 или маз 6303 что лучше
kamaz136.ru
Компоненты системы тормоза автомобилей Камаз
Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238
__________________________________________________________________________
__________________________________________________________________________
Компоненты системы тормоза автомобилей Камаз
__________________________________________________________________
На автомобилях Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 установлена тормозная система с пневматическим приводом.
Компрессор Камаз (рис.1) поршневого типа, одноцилиндровый, одноступенчатого сжатия. Компрессор закреплен на переднем торце картера маховика двигателя.
Рис.1. Компрессор автомобилей Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115
1 — шатун; 2 — палец поршня; 3 -маслосъемное кольцо; 4 — компрессионное кольцо; 5 -корпус цилиндра компрессора; 6 — проставка цилиндра; 7 — головка цилиндра; 8 — стяжной болт; 9 — гайка; 10 -прокладки; 11 — поршень; 12, 13 — уплотнительные кольца; 14 — подшипники скольжения; 15 — задняя крышка картера; 16 — коленчатый вал; 17 — картер; 18 -зубчатое колесо привода; 19 — гайка крепления зубчатого колеса; I — ввод; II — вывод в пневмосистему
Поршень воздушного компрессора автомобилей Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 алюминиевый, с плавающим пальцем. От осевого перемещения палец в бобышках поршня фиксируется упорными кольцами.
Воздух из коллектора двигателя поступает в цилиндр компрессора через пластинчатый впускной клапан. Сжатый поршнем воздух вытесняется в пневмосистему Камаз через расположенный в головке цилиндра пластинчатый нагнетательный клапан.
Головка охлаждается жидкостью, подводимой из системы охлаждения двигателя. Масло к трущимся поверхностям компрессора подается из масляной магистрали двигателя: к заднему торцу коленчатого вала компрессора и по каналам коленчатого вала к шатуну. Поршневой палец и стенки цилиндра смазываются разбрызгиванием.
При достижении в пневмосистеме давления 800-20 кПа (8,0-0,2кгс/см2) регулятор давления Камаз сообщает нагнетательную магистраль с окружающей средой, прекращая подачу воздуха в пневмосистему.
Когда давление воздуха в пневмосистеме снизится до 650+50кПа (6,5+0,5 кгс/см2), регулятор перекрывает выход воздуха в окружающую среду и компрессор снова начинает нагнетать воздух в пневмосистему.
Влагоотделитель предназначен для выделения конденсата из сжатого воздуха и его автоматического удаления из питающей части привода. Устройство влагоотделителя показано на рис.2.
Рис.2. Влагоотделитель тозмозной системы автомобилей Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115
1 — радиатор с ребристыми трубками; 2 — корпус; 3 — винт пустотелый; 4 — аппарат направляющий; 5 — фильтр; 6 — мембрана; 7 — крышка; 8 — клапан слива конденсата; I — к регулятору давления; II — от компрессора; III — в атмосферу
Сжатый воздух от воздушного компрессора Камаз через подвод II подается в оребренную алюминиевую трубкуохладитель (радиатор) 1, где постоянно охлаждается потоком встречного воздуха.
Затем воздух проходит по центробежным направляющим дискам направляющего аппарата 4 через отверстие пустотелого винта 3 в корпусе 2 к выводу I и далее в пневматический тормозной привод.
Выделявшаяся за счет термодинамического эффекта влага, стекая через фильтр 5, скапливается в нижней крышке 7. При срабатывании регулятора тормозов Камаз давление во влагоотделитель падает, при этом мембрана 6 перемещается вверх.
Клапан 8 слива конденсата открывается, скопившаяся смесь воды и масла через вывод III удаляется в атмосферу. Направление потока сжатого воздуха показано стрелками на корпусе 2.
Рис.3. Регулятор давления тормозной системы автомобилей Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115
1 — клапан разгрузочный; 2 -фильтр; 3 — пробка канала отбора воздуха; 4
— клапан выпускной; 5 — пружина уравновешивающая; 6 — винт
регулировочный; 7
— чехол защитный; 8 — поршень следящий; 9, 10, 12 — каналы; 11 — клапан
обратный; 13 — клапан впускной; 14 — поршень разгрузочный; 15 — седло
разгрузочного клапана; 16 — клапан для накачки шин; 17 -колпачок; I, III
— выводы атмосферные; II — в пневмосистему; IV — от компрессора; С —
полость под
следящим поршнем; D — полость под разгрузочным поршнем
Регулятор давления тормозов Камаз предназначен:
— для регулирования давления сжатого воздуха в пневмосистеме;
— предохранения пневмосистемы от перегрузки избыточным давлением;
— очистки сжатого воздуха от влаги и масла;
— обеспечения накачки шин.
Сжатый воздух от компрессора Камаз через вывод IV регулятора, фильтр 2, канал 12 подается в кольцевой канал. Через обратный клапан 11 сжатый воздух поступает к выводу II и далее в ресиверы пневмосистемы автомобиля.
Одновременно по каналу 9 сжатый воздух проходит под поршень 8, который нагружен уравновешивающей пружиной 5. При этом выпускной клапан 4, соединяющий полость над разгрузочным поршнем 14 с атмосферой через вывод I, открыт, а впускной клапан 13 под действием пружины закрыт.
Под действием пружины закрыт также и разгрузочный клапан 1. При таком состоянии регулятора давления Камаз система наполняется сжатым воздухом от компрессора.
При давлении в полости под поршнем 8, равном 686,5… 735,5 кПa (7 … 7,5 кгс/ см2), поршень, преодолев усилие уравновешивающей пружины 5, поднимается вверх, клапан 4 закрывается, впускной клапан 13 открывается.
Под действием сжатого воздуха разгрузочный поршень 14 перемещается вниз, разгрузочный клапан 1 открывается, и сжатый воздух из компрессора через вывод III выходит в атмосферу вместе со скопившимся в полости конденсатом.
При этом давление в кольцевом канале падает и обратный клапан 11 закрывается. Таким образом, компрессор автомобилей Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 работает в разгруженном режиме без противодавления.
Когда давление в выводе II понизится до 608… 637,5 кПa (6,2… 6,5
кгс/см2), поршень 8 под действием пружины 5 перемещается вниз, клапан 13
закрывается, а выпускной клапан 4 открывается.
При этом разгрузочный поршень 14 под действием пружины поднимается вверх, клапан 1 под действием пружины закрывается, и компрессор Камаз нагнетает сжатый воздух в пневмосистему.
Разгрузочный клапан 1 служит также предохранительным клапаном. Если регулятор не срабатывает при давлении 686,5… 735,5 кПa (7… 7,5 кгс/см2), то клапан 1 открывается, преодолев сопротивление своей пружины и пружины поршня 14.
Клапан 1 открывается при давлении 980,7… 1274,9 кПa (10… 13 кгс/см2). Давление открытия регулируют изменением количества прокладок, установленных под пружиной клапана.
Рис.4. Предохранитель от замерзания
1 — пружина; 2 -корпус нижний; 3 — фитиль; 4, 9, 12 — кольца уплотнительные: 5 — сопло; 6 — пробка с уплотнительным кольцом; 7 — корпус верхний; 8 — ограничитель тяги; 10 — тяга; 11 — обойма; 13 — кольцо упорное; 14 — пробка; 15 — шайба уплотнительная
Для присоединения специальных устройств регулятор давления Камаз имеет вывод, который соединен с выводом IV через фильтр 2. Этот вывод закрыт резьбовой пробкой 3. Кроме того, предусмотрен клапан отбора воздуха для накачки шин, который закрыт колпачком 17.
При навинчивании штуцера шланга для накачки шин клапан утапливается, открывая доступ сжатому воздуху в шланг и преграждая проход сжатого воздуха в тормозную систему.
Перед накачиванием шин давление в ресиверах автомобилей Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 следует понизить до давления, соответствующего давлению включения регулятора, так как во время холостого хода нельзя произвести отбор воздуха.
Предохранитель от замерзания предназначен для предотвращения замерзания конденсата в трубопроводах и приборах пневматического тормозного привода Камаз.
Он установлен на правом лонжероне автомобиля за регулятором давления в вертикальном положении и крепится двумя болтами. Устройство предохранителя показано на рис.4.
Нижний корпус 2 предохранителя четырьмя болтами соединен с верхним корпусом 7. Оба корпуса изготовлены из алюминиевого сплава. Для герметизации стыка между корпусами проложено уплотнительное кольцо 4.
В верхнем корпусе 7 смонтировано выключающее устройство, состоящее из тяги 10 с запрессованной в нее рукояткой, ограничителя 8 тяги и пробки 6 с уплотнительным кольцом.
Тяга 10 в верхнем корпусе 7 уплотняется резиновым кольцом 9. В верхнем корпусе 7 находится также обойма 11 с уплотнительным кольцом 12, удерживаемая упорным кольцом 13.
Между дном нижнего корпуса 2 и пробкой 6 установлен фитиль 3, растягиваемый пружиной 1. Фитиль закреплен на пружине 1 при помощи конца тяги 10 и пробки 14.
В заливном отверстии верхнего корпуса 7 установлена пробка с указателем уровня спирта. Сливное отверстие нижнего корпуса 2 заглушено пробкой 14 с уплотнительной шайбой 15.
В верхнем корпусе 7 установлено также сопло 5 для выравнивания давления воздуха в нижнем корпусе при выключенном положении. Вместимость резервуара предохранителя 200 cm3.
Рис.5. Защитный четырехконтурный клапан тормозной системы Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115
1 -колпачок защитный; 2 — тарелка пружины; 3, 8, 10 -пружины; 4 —
направляющая пружины; 5 — мембрана; 6 -толкатель; 7, 9 — клапаны; 11, 12
— винты; 13 —
пробка транспортная; 14 — корпус; 15 — крышка
Когда рукоятка тяги 10 находится в верхнем положении, воздух, нагнетаемый компрессором Камаз, проходит мимо фитиля 3 и уносит с собой спирт, который отбирает из воздуха влагу и превращает ее в незамерзающий конденсат.
При температуре окружающего воздуха выше 5°С предохранитель следует выключить. Для этого тяга 10 опускается в крайнее нижнее положение, поворачивается и фиксируется при помощи ограничителя 8 тяги.
Пробка 6, сжимая расположенную внутри фитиля 3 пружину 1, входит в обойму 11 и отделяет нижний корпус 2, содержащий спирт, от пневмопривода, вследствие чего испарение спирта прекращается.
Четырехконтурный защитный клапан тормозов Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 (см. рис.5) предназначен для разделения сжатого воздуха, поступающего от компрессора, на два основных и один дополнительный контуры:
— для автоматического отключения одного из контуров при нарушении его герметичности и сохранения сжатого воздуха в герметичных контурах;
— для сохранения сжатого воздуха во всех контурах при нарушении герметичности питающей магистрали;
— для питания дополнительного контура от двух основных контуров (до тех пор, пока давление в них не снизится до заданного уровня).
Четырехконтурный защитный клапан прикреплен к лонжерону рамы.
Сжатый воздух, поступающий в четырехконтурный защитный клапан автомобилей Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 из питающей магистрали, при достижении заданного давления открытия, устанавливаемого усилием пружин 3, открывает клапаны 7, воздействуя на мембрану 5, поднимает ее, и поступает через выводы в два основных контура.
После открытия обратных клапанов сжатый воздух поступает к клапанам 7, открывает их и через вывод проходит в дополнительный контур.
При нарушении герметичности одного из основных контуров давление в этом контуре, а также на входе в клапан падает до заданной величины. Вследствие этого клапан исправного контура и обратный клапан дополнительного контура Камаз закрываются, предотвращая уменьшение давления в этих контурах.
Таким образом, в исправных контурах будет поддерживаться давление, соответствующее давлению открытия клапана неисправного контура, излишнее количество сжатого воздуха при этом будет выходить через неисправный контур.
При отказе в работе дополнительного контура давление падает в двух основных контурах и на входе в клапан. Это происходит до тех пор, пока не закроется клапан 6 дополнительного контура.
При дальнейшем поступлении сжатого воздуха в защитный клапан 6 в основных контурах будет поддерживаться давление на уровне давления открытия клапана дополнительного контура.
Ресиверы тормозной системы Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 предназначены для накопления сжатого воздуха, производимого компрессором, и для питания им приборов пневматического тормозного привода, а также для питания других пневматических узлов и систем автомобиля.
На автомобиле установлено шесть ресиверов вместимостью по 20 л, причем четыре из них соединены между собой попарно, образуя два резервуара вместимостью по 40 л.
Ресиверы Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 закреплены хомутами на кронштейнах рамы. Три ресивера объединены в блок и установлены на едином кронштейне.
Рис.6. Кран слива конденсата
1 — шток; 2 — пружина; 3 — корпус; 4 — кольцо опорное; 5 — шайба; 6 -клапан
Кран слива конденсата тормозной системы Камаз (рис.6) предназначен для принудительного слива конденсата из ресивера пневматического тормозного привода, а также для выпуска из него сжатого воздуха при необходимости.
Кран слива конденсата ввернут в резьбовую бобышку на нижней части корпуса ресивера. Соединение между краном и бобышкой ресивера уплотнено прокладкой.

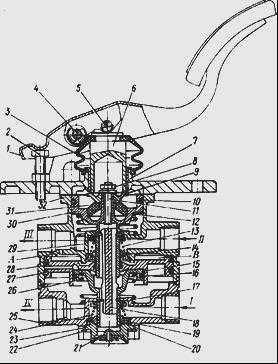

Двухсекционный тормозной кран автомобиля Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 (см. рис.7) служит для управления исполнительными механизмами двухконтурного привода рабочей тормозной системы автомобиля.
Рис.7. Кран тормозной Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 с приводом от педали
1 — педаль; 2 — регулировочный болт; 3 — защитный чехол; 4 — ось ролика;
5 — ролик; 6 — толкатель; 7 — опорная плита; 8 -гайка; 9 — тарелка; 10,
16, 19, 27 —
уплотнительные кольца; 11 — шпилька; 12 — пружина следящего поршня; 13,
24 -пружины клапанов; 14, 20 — тарелки пружин клапанов; 15 — малый
поршень; 17 — клапан нижней секции; 18 -толкатель малого поршня; 21 —
атмосферный клапан; 22 -упорное кольцо; 23 — корпус атмосферного
клапана; 25-нижний корпус; 26 — пружина малого поршня; 28 -большой поршень; 29 —
клапан верхней секции; 30 -следящий поршень; 31 — упругий элемент; 32 —
верхний корпус; А — отверстие; В — полость над большим поршнем; I, II —
ввод от ресивера; III, IV — вывод к тормозным камерам соответственно
задних и
передних колес
Управление тормозным краном осуществляется педалью, непосредственно связанной с тормозным краном.
Тормозной кран Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 имеет две независимые секции, расположенные последовательно.
Вводы I и II крана соединены с ресиверами двух раздельных контуров привода рабочей тормозной системы. От выводов III и IV сжатый воздух поступает к тормозным камерам.
При нажатии на тормозную педаль силовое воздействие передается через толкатель 6, тарелку 9 и упругий элемент 31 на следящий поршень 30.
Перемещаясь вниз, следящий поршень 30 сначала закрывает выпускное отверстие клапана 29 верхней секции тормозного крана, а затем отрывает клапан 29 от седла в верхнем корпусе 32, открывая проход сжатому воздуху через ввод II и вывод III и далее к исполнительным механизмам одного из контуров.
Давление на выводе III повышается до тех пор, пока сила нажатия на педаль 1 не уравновесится усилием, создаваемым этим давлением на поршень 30. Так осуществляется следящее действие в верхней секции тормозного кран Камаз.
Одновременно с повышением давления на выводе III сжатый воздух через отверстие А попадает в полость В над большим поршнем 28 нижней секции тормозного крана.
Перемещаясь вниз, большой поршень 28 закрывает выпускное отверстие клапана 17 и отрывает его от седла в нижнем корпусе.
Сжатый воздух через ввод I поступает к выводу IV и далее в исполнительные механизмы первого контура рабочей тормозной системы автомобилей Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115.
Одновременно с повышением давления на выводе IV возрастает давление под поршнями 15 и 28, в результате чего уравновешивается сила, действующая на поршень 28 сверху.
Вследствие этого на выводе IV также устанавливается давление, соответствующее усилию на рычаге тормозного крана. Так осуществляется следящее действие в нижней секции тормозного крана.
При отказе в работе верхней секции тормозного крана нижняя секция будет управляться механически через шпильку 11 и толкатель 18 малого поршня 15, полностью сохраняя работоспособность.
При этом следящее действие осуществляется уравновешиванием силы, приложенной к педали 1, давлением воздуха на малый поршень 15. При отказе в работе нижней секции тормозного крана верхняя секция работает как обычно.
Кран управления стояночным тормозом автомобилей Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 предназначен для управления пружинными энергоаккумуляторами привода стояночной и запасной тормозных систем.
Кран закреплен двумя болтами на нише двигателя внутри кабины справа от сиденья водителя. Выходящий из крана при торможении воздух подается наружу по трубопроводу, соединенному с атмосферным выводом крана.
Рис.8. Кран управления стояночной тормозной системой Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115
1, 10 — кольца упорные; 2 — пружина клапана; 3 — корпус; 4, 24 — кольца уплотнительные; 5 — пружина уравновешивающая; 6 — пружина штока; 7 — тарелка уравновешивающей пружины; 8 — направляющая штока; 9 — кольцо фигурное; 11 — штифт; 12 — пружина колпачка; 13 — крышка; 14 — рукоятка крана; 15- колпачок направляющий; 16 — шток; 17 — ось ролика; 18 — фиксатор; 19 — ролик; 20 -стопор; 21 — седло выпускное клапана на штоке; 22 — клапан; 23 — поршень следящий; I — от ресивера; II — в атмосферу; III — в управляющую магистраль ускорительного клапана
Устройство крана управления стояночной тормозной системой Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 показано на рис.8.
При движении автомобиля рукоятка 14 крана находится в крайнем положении, и сжатый воздух от ресивера привода стояночной и запасной тормозных систем подводится к выводу I.
Под действием пружины 6 шток 16 находится в крайнем нижнем положении, а клапан 22 под действием пружины 2 прижат к выпускному седлу 21 штока 16.
Сжатый воздух через отверстия в поршне 23 поступает в полость А, а оттуда через впускное седло клапана 22, которое выполнено на дне поршня 23, попадает в полость В, затем по вертикальному каналу в корпусе 3 воздух проходит к выводу III и далее к пружинным энергоаккумуляторам привода.
При повороте рукоятки 14 поворачивается вместе с крышкой 13 направляющий колпачок 15. Скользя по винтовым поверхностям кольца 9, колпачок 15 поднимается вверх, увлекая за собой шток 16.
Седло 21 отрывается от клапана 22, и клапан под действием пружины 2 поднимается до упора в седло поршня 23.
Вследствие этого прекращается прохождение сжатого воздуха от вывода I к выводу III. Через открытое выпускное седло 21 на штоке 16 сжатый воздух через центральное отверстие клапана 22 выходит из вывода III в атмосферный вывод II до тех пор, пока давление воздуха в полости А под поршнем 23 не преодолеет силы уравновешивающей пружины 5 и давление воздуха над поршнем в полости В.
Преодолевая силу пружины 5, поршень 23 вместе с клапаном 22 поднимается вверх до соприкосновения клапана с выпускным седлом 21 штока 16, после чего выпуск воздуха прекращается. Таким образом осуществляется следящее действие.
Стопор 20 крана имеет профиль, обеспечивающий автоматический возврат рукоятки в нижнее положение при ее отпускании. Только в крайнем верхнем положении фиксатор 18 рукоятки 14 входит в специальный вырез стопора 20 и фиксирует рукоятку.
При этом воздух из вывода III полностью выходит в атмосферный вывод II, так как поршень 23 упирается в тарелку 7 пружины 5 и клапан 22 не доходит до выпускного седла 21 штока.
Для оттормаживания пружинных энергоаккумуляторов рукоятку вытянуть в радиальном направлении, при этом фиксатор 18 выходит из паза стопора, и рукоятка 14 свободно возвращается в нижнее положение.
Пневматический кран тормозов Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 с кнопочным управлением предназначен для подачи и отключения сжатого воздуха. На автомобиле Камаз установлено два таких крана.
Один управляет системой аварийного оттормаживания пружинных энергоаккумуляторов, второй — пневмоцилиндрами вспомогательной тормозной системы.
Рис.9. Пневматический кран тормозной системы Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115
1, 11, 12 -кольца упорные; 2 -корпус; 3 — фильтр; 4-тарелка пружины штока; 5, 10, 14 — кольца уплотнительные; 6 -втулка; 7 — чехол защитный; 8 — кнопка; 9 -толкатель; 13 — пружина толкателя; 15 — клапан:16 — пружина клапана;17 — направляющая клапана; I — от питающей магистрали; II — в атмосферу; III — в управляющую магистраль
Устройство пневматического крана показано на рис.9. В атмосферном выводе II пневматического крана установлен фильтр 3, предотвращающий проникновение в кран грязи и пыли.
Сжатый воздух в пневматический кран Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 поступает через вывод I.
При нажатии на кнопку 8 толкатель 9 перемещается вниз и своим выпускным седлом давит на клапан 15, разобщая вывод III с атмосферным выводом II.
Затем толкатель 9 отжимает клапан 15 от впускного седла корпуса, открывая тем самым проход сжатому воздуху от вывода I к выводу III и далее в магистраль к пневматическому исполнительному механизму.
При отпускании кнопки 8 толкатель 9 под действием пружины 13 возвращается в верхнее положение. При этом клапан 15 закрывает отверстие в корпусе 2, прекращая дальнейшее поступление сжатого воздуха в вывод III, а седло толкателя 9 отрывается от клапана 15, сообщая тем самым вывод III с атмосферным выводом II.
Сжатый воздух из вывода III через отверстие А в толкателе 9 и вывод II выходит в атмосферу.
Клапан ограничения давления тормозов Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 предназначен для уменьшения давления в тормозных камерах передней оси автомобиля при торможениях с малой интенсивностью (с целью улучшения обеспечения управляемости автомобиля на скользких дорогах), а также для быстрого выпуска воздуха из тормозных камер при оттормаживании.
Устройство клапана показано на рис.10.
Рис.10. Клапан ограничения давления тормозной системы автомобилей Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115
1 — пружина уравновешивающая; 2 — поршень большой; 3 — поршень малый; 4 — клапан впускной; 5 — стержень клапанов; 6 -клапан выпускной; 7 — клапан атмосферный; 8 — корпус; 9 — тарелка пружины впускного клапана; 10 — пружина; 11, 12, 15, 18 — кольца уплотнительные; 13 — кольцо упорное; 14 — шайба; 16 — крышка; 17 — прокладка регулировочная; I — к тормозным камерам передних колес; II — от тормозного крана; III — в атмосферу
Атмосферный вывод III в нижней части корпуса 8 закрыт резиновым клапаном 7, предохраняющим прибор от попадания в него пыли и грязи и прикрепленным к корпусу заклепкой.
При торможении сжатый воздух, поступающий из тормозного крана Камаз-5320, 53212, 53215, Камаз-4310, 43114, 43118, Камаз-55111, 55102, 5511, Камаз-5410, 54115 к выводу II, воздействует на малый поршень 3 и перемещает его вниз вместе с клапанами 4 и 6.
Поршень 2 остается на месте до тех пор, пока давление на выводе II не достигнет уровня, устанавливаемого регулировкой предварительного натяга уравновешивающей пружины 1.
При движении поршня 3 вниз выпускной клапан 6 закрывается, а впускной клапан 4 открывается, и сжатый воздух поступает от вывода II к выводам I и далее к тормозным камерам передней оси.
Сжатый воздух к выводам I поступает до тех пор, пока давление его на нижний торец поршня 3 (который имеет большую площадь, чем верхний) не уравновесится давлением воздуха от вывода II на верхний торец и клапан 4 не закроется.
Таким образом, в выводах I устанавливается давление, соответствующее соотношению площадей верхнего и нижнего торцов поршня 3. Это соотношение сохраняется до тех пор, пока давление в выводе II не достигнет заданного уровня, после чего в работу включается поршень 2, который также начинает двигаться вниз, увеличивая силу, действующую на верхнюю сторону поршня 3.
При дальнейшем повышении давления в выводе II разность давления в выводах II и I уменьшается, а при достижении заданного уровня давления в выводах II и I уравнивается.
Таким образом, осуществляется следящее действие во всем диапазоне работы клапана ограничения давления тормозов Камаз.
При уменьшении давления в выводе II (оттормаживание тормозного крана) поршни 2 и 3 вместе с клапанами 4 и 6 перемещаются вверх.
Впускной клапан 4 закрывается, а выпускной клапан 6 открывается, и сжатый воздух из выводов I, то есть тормозных камер передней оси, выходит в атмосферу через вывод III.
_________________________________________________________________________
_________________________________________________________________________
_________________________________________________________________________
_________________________________________________________________________
- Гидроусилитель руля Маз-5551, 5549, 5335, 5336, 5337
- Передняя ось и рулевые тяги Маз-5551, 5549, 5335, 5336, 5337
- Регулировка сцепления Маз-5551, 5549, 5335, 5336, 5337
- Регулировка и ремонт КПП Маз-5551, 5549, 5335, 5336, 5337
- Ремонт и обслуживание заднего моста Маз-5551, 5549, 5335, 5336, 5337
- Детали переднего моста и рулевые тяги Маз-5516, 5440
- Рулевое управление Маз-5516, 5440
- Детали ведущих мостов Маз-5516, 5440
autotextrans.ru
Тормозная система Камаз 5410 схема видео
Тормозная система КАМАЗ
Воздушная система КамАЗа 5320 — 53212 — 55102
Пневматическая тормозная система
Как улучшить тормоза на камазе
Как установить ускоритель на КАМАЗ
Утечка воздуха из тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ
Тормозные системы КамАЗ
Указатели ВЗЭП на камазе
Будни камазиста — Делаем стоп сигнал
Ремонт энергоакумуляторов
Также смотрите:
- Сколько стоят документы на КАМАЗ
- Кулиса кпп Камаз 5320 схема
- КАМАЗ без делителя отзывы
- Какое масло на КАМАЗе коробка передач 141
- Передний мост КАМАЗ 5320
- Клапан управления тормозами прицепа КАМАЗ
- Сколько тосола в системе охлаждения КАМАЗ 5320
- Характеристики автомобиля КАМАЗ 4310
- Брызговики на Камаз своими руками
- КАМАЗ сила видео
- Списание топлива на КАМАЗ
- Камаз поздравительные открытки
- Едет парень на Камазе танки не боятся грязи видео
- Регулировка кулисы на Камазе 5320
- Плохие тормоза КАМАЗ 5320
kamaz-kurgan.ru
Тормозная система КАМАЗ 5410 схема
Воздушная система КамАЗа 5320 — 53212 — 55102
Тормозная система КАМАЗ
Пневматическая тормозная система
Упрощённая воздушная система КамАЗа старого образца
Принцип работы пневматической тормозной системы WABCO ABS
Как установить ускоритель на КАМАЗ
Установка двухпроводного крана управления тормозами прицепа на евро КамАЗ
Утечка воздуха из тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ
Будни камазиста — Делаем стоп сигнал
Долго отпускают тормоза на КАМАЗе старого образца
Также смотрите:
- Камаз наехал на пешехода видео
- 740 730 двигатель КАМАЗ
- Как прокачать педаль сцепления с пгу КАМАЗ
- Кронштейн крепления двигателя КАМАЗ
- Управление КАМАЗом 5320
- Топливный насос высокого давления дизеля КАМАЗ 740
- Патрубок глушителя Камаз
- Сколько масла в редукторе Камаз 65115
- Фланец глушителя Камаз
- Тепловой зазор автомобиля Камаз
- Уборка свеклы Камазами
- Схема заднего моста Камаз 4326
- Заливная пробка раздатки Камаза
- Мини Камаз эвакуатор
- Удлинитель рамы Камаз
kamaz-kurgan.ru
