Схема магнитного пускателя реверсивного типа. — 14 Декабря 2011 — Блог

Схема магнитного пускателя реверсивного типа, по сути, мало чем отличается от простой схемы, которая была приведена в предыдущей статье. Это так сказать, две простые схемы собраны воедино и для исключения возможности одновременного срабатывания, что в итоге повлечёт короткое замыкание и неприятности, добавлена специальная защита.



Давайте вкратце рассмотрим принцип работы данной схемы магнитного пускателя реверсивного типа. И так Вы должны знать, что направление движение трёхфазного асинхронного двигателя зависит от порядка подключения фаз к внутренним обмоткам.



То есть, на практике делается так: три фазы подсоединяются к трём клеммам электродвигателя и кратковременным пуском проверяется направление вращения, после чего направление этого  движения помечается на движке или самом устройстве. Если направление неправильное, просто меняются местами любые два провода из имеющихся трёх фаз.



Так и в данной схеме магнитного пускателя, применяется данный метод, только это делается контактами пускателей. Первый пускатель подаёт фазы на электродвигатель как есть, а второй просто подключает те же фазы, но с поменянными двумя проводами между собой.



А что будет, если нажать два пуска с разными направлениями одновременно? Поскольку на втором магнитном пускателе провода переброшены, то он просто замкнёт между двух различных фаз, а в результате «Бабах» от короткого замыкания. Значит, чтобы избегать подобного, нужно сделать что-то, что просто при включении одного направления, будет запрещать пуск второго.



Ну, а схематически это сделать очень просто. Нам для этого понадобится пускатели, у которых будут иметься кроме 4 основных нормально разомкнутых контактов, ещё по одному нормально замкнутому. Тем самым, когда один из пускателей работает и подает питание на двигатель, он же и отключает второй, в его цепи питания катушки. Так что замыкания уже не будет.



Как правило, для дополнительной защиты от беды, в цепи управления магнитными пускателями ставятся плавкий предохранитель. На случай когда одна из катушек, вдруг каратнёт внутри, и без такой плавкой вставки, просто может произойти её возгорание (на моей практике когда-то подобное было, благо сработал вводной автомат).



Так же необходимо ставить на входе питания вводной автомат, который будет полностью отключать электроснабжение на всю схему, полностью обесточивая её. Это нужно в целях безопасности и удобства при ремонте или переделки самой схемы. Ещё обязательно ставится тепловая защита, о которой упоминал в предыдущей старье. Для всё той-же безопасности.



А в общем, электробезопасность для электрики имеет первостепенное значение, поскольку электричество, это огромная сила, спрятана под изоляцией в проводах, и не вооруженным глазом её не увидишь. А маленькая ошибка при работе, может стоить жизни и Вам и окружающим. А на этом и закончу эту статью: Схема магнитного пускателя реверсивного типа.


P.S. : Реверсивные схемы ставят там, где они действительно необходимы, поскольку имеются такие устройства, где обратный ход недопустим и может вызвать серьезную поломку.

el-lab74.ucoz.ru

Схема реверсивного пускателя магнитного, электрическая » её работа.







Тема: работа электрической реверскивной схемы магнитного пускателя.







Схема магнитного пускателя реверсивного типа, по сути, мало чем отличается от простой схемы, которая была приведена в предыдущей статье. Это так сказать, две простые схемы собраны воедино и для исключения возможности одновременного срабатывания, что в итоге повлечёт короткое замыкание и неприятности, добавлена специальная защита. Давайте вкратце рассмотрим принцип работы данной схемы магнитного пускателя реверсивного типа. И так Вы должны знать, что направление движение трёхфазного асинхронного двигателя зависит от порядка подключения фаз к внутренним обмоткам.



То есть, на практике делается так — три фазы подсоединяются к трём клеммам электродвигателя и кратковременным пуском проверяется направление вращения, после чего направление этого  движения помечается на движке или самом устройстве. Если направление неправильное, просто меняются местами любые два провода из имеющихся трёх фаз. Так и в данной схеме магнитного пускателя, применяется данный метод, только это делается контактами пускателей. Первый пускатель подаёт фазы на электродвигатель как есть, а второй просто подключает те же фазы, но с поменянными двумя проводами между собой.





А что будет, если нажать два пуска с разными направлениями одновременно? Поскольку на втором магнитном пускателе провода переброшены, то он просто замкнёт между двух различных фаз, а в результате «Бабах» от короткого замыкания. Значит, чтобы избегать подобного, нужно сделать что-то, что просто при включении одного направления, будет запрещать пуск второго. Ну, а схематически это сделать очень просто. Нам для этого понадобится пускатели, у которых будут иметься кроме 4 основных нормально разомкнутых контактов, ещё по одному нормально замкнутому. Тем самым, когда один из пускателей работает и подает питание на двигатель, он же и отключает второй, в его цепи питания катушки. Так что замыкания уже не будет.



Как правило, для дополнительной защиты от беды, в цепи управления магнитными пускателями ставятся плавкий предохранитель. На случай когда одна из катушек, вдруг каратнёт внутри, и без такой плавкой вставки, просто может произойти её возгорание (на моей практике когда-то подобное было, благо сработал вводной автомат). Так же необходимо ставить на входе питания вводной автомат, который будет полностью отключать электроснабжение на всю схему, полностью обесточивая её. Это нужно в целях безопасности и удобства при ремонте или переделки самой схемы. Ещё обязательно ставится

тепловая защита, о которой упоминал в предыдущей старье. Для всё той-же безопасности.



А в общем, электробезопасность для электрики имеет первостепенное значение, поскольку электричество, это огромная сила, спрятана под изоляцией в проводах, и не вооруженным глазом её не увидишь. А маленькая ошибка при работе, может стоить жизни и Вам и окружающим. А на этом и закончу эту статью, схема магнитного пускателя реверсивного типа, описание работы и принципа действия.



P.S. Реверсивные схемы электромагнитных пускателей ставят там, где они действительно необходимы, поскольку имеются такие устройства, где обратный ход недопустим и может вызвать серьезную поломку, механического характера.

electrohobby.ru

схема реверсивного магнитного пускателя

В промышленности для управления мощной нагрузкой применяются магнитные пускатели. В станках и в линиях производства применяются мощные двигатели которые необходимо включать и выключать, менять направления их вращения. Для таких процедур применяются Магнитные пускатели для включения и выключения применим обычный пускатель. Для двигателя который будет использоваться в инверсном режиме необходим реверсивный пускатель. Такие тоже имеются в продаже.Если рассмотреть данное устройство по подробней можно заметить что в нем используются два обычных магнитных пускателя механически связанных между собой таким образом что пока включен один из пускателей второй включить не возможно даже если на якорь воздействовать механически.

Схема реверсивного магнитного пускателя выглядит

так

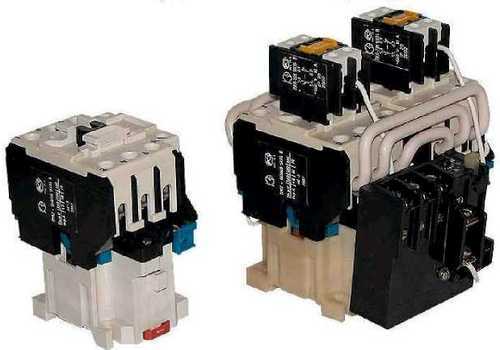

Реверсивные магнитные пускателя выпускаются с разными характеристиками и разных габаритных размеров.

Основными характеристиками реверсивных магнитных пускателей являются допустимый ток нагрузки, напряжение питания катушки пускателя, количество циклов коммутации магнитного пускателя, степень зашиты пускателя, наличие дополнительных контактов.

Дополнительные контакты в реверсивных магнитных пускателях используются для электрической блокировки катушек и предотвращения их выхода из строя. При срабатывании одного из магнитных пускателей из которых состоит реверсивный магнитный пускатель обмотка второго блокируется размыкающимся контактом первого магнитного пускателя и на оборот при включении другого магнитного пускателя. Для отключения реверсивного магнитного пускателя нужно снять(отключить) напряжение с обоих катушек. Чтобы запустить асинхронный трех фазный двигатель в обратную сторону необходимо и достаточно поменять две любые фазы местами. Магнитный пускатель можно подключить по схеме из статьи

Похожие посты:

rus-electrica.ru

Схема реверсивного магнитного пускателя с описанием подключения

Реверсивный магнитный пускатель применяется для пуска асинхронного электродвигателя  в двух направлениях вращения- в прямом и обратном. О технических характеристиках и о том, будто работает магнитный пускатель рекомендую прочесть в нашей предыдущей статье.

Принцип работы

Реверсивная схема состоит из двух одинаковых пускателей. Одинешенек из которых при включении запускает электромотор в одну сторону, а другой- в обратную. По сути подключается также будто и два одиночных. С той лишь разницей, что будет одна общая кнопка «стоп» и две пусковые  кнопки «Назад» и «Вперед». А также применяются дополнительно блокировки: электрическая и механическая, для того что бы избежать возникновения короткого замыкания или аварийной ситуации при одновременном включении двух пускателей.

Отчего возникнет КЗ? Для того что бы изменить вращение асинхронного электрического двигателя на противоположное, необходимо две фазы поменять местами. Так, на первом пускателе фазы подключены по очередности «А»- «В» -«С», то на втором что бы поменять курс вращения, нужно подключить по очередности «С»- «В» -«А», или «В»- «А»- «С», либо «А» -«С»- «В». Заменой двух фаз и занимается другой пускатель в схеме. А значит при одновременном выключении двух произойдет межфазное короткое замыкание. Что бы этого избежать, при помощи всегда замкнутых контактов при включении магнитного пускателя делается разрыв цепи управления второго или электрическая блокировка. Однако есть и механическая. Суть ее в том, что при включении одного пускателя- другой при помощи механического устройства блокируется.

Если Вы вовек не подключали пускатели, рекомендую разом собрать схему состоящую из одного, что бы постигнуть принципы работы, потом гораздо легче будет скопить реверс. Незабываем установить тепловое реле на  фазы, отходящие к электродвигателю для его защиты . Рекомендую прочесть нашу статью «Схема подключения пускателя и теплореле«.

Можно устроиться проще, купив в сборе в одном металлическом или пластиковом корпусе организованный реверсивный пускатель с кнопками. Вам останется лишь подключить провода электропитания и к тепловому реле- кабель на электромотор.

Схема реверсивного магнитного пускателя

Скопить схему несложно будет самостоятельно большинству людей. Единственное Вы должны учитывать, что механическую блокировку своими руками не сделать- необходимо устройство заводского изготовления. В принципе довольно будет и правильно собранной электрической блокировки.

Начнем рассматривать описание схемы  с силовой части. На машина приходит три разноименные фазы. Желтая «А», зеленная «В» и красная «С». Дальше они идут на силовые контакты двух пускателей с обозначением КМ1 и КМ2. С иной стороны делаются 3 перемычки между центральными зелеными фазами, и между желтой на первом и красной на втором, а также между красным на первом и на втором желтым.

Дальше фазы идут на электродвигатель чрез тепловое реле, которое контролирует ток лишь в 2 фазах. В контроле третей дудки необходимости, потому что все три фазы тесно взаимосвязаны между собой. Проще говоря, рост тока в одной  вызывает тоже самое в иной. Если ток потребляемый двигателем вырастет за безопасные пределы происходит размыкание цепи питания обоих катушек разом.

Схема управления выполняет функцию включения-отключения силовых контактов КМ1 и КМ2. Она состоит из кнопок, блок контактов и катушки, которая при подаче на нее напряжения втягивает якорь, замыкающий контакты. При ее отключении  размыкаются  КМ1 или КМ2 под действием возвратной пружины.

Описываемая схема с катушкой на 380 Вольт, которая запитывается от 2 разных фаз. Если на катушке указано рабочее усилие 220 Вольт, тогда для подключения используйте любую одну фазу и ноль.

В нашем случае одна зеленая фаза чрез контакт теплового реле идет напрямую на первые контакты обоих катушек.

Другая фаза на вторые контакты идет чрез общую кнопку «Стоп». И дальше делаются перемычки на всегда разомкнутые контакты кнопок «Вперед» и  «Назад». От туда же на соответствующие пускатели подключаются провода на разомкнутые контакты в выключенном состоянии- КМ 1.3 и КМ 2.3. А со другой стороны этих блок контактов проводами соответственно подключаются ко вторым контактам пусковых кнопок.

Однако для того что бы была электрическая блокировка, необходимо провод от пусковых кнопок к катушке не разом подключать, а через постоянно замкнутые контакты другого пускателя.

При включении всегда разомкнутые смыкаются, а постоянно сомкнутые навыворот размыкаются. Раньше все блок контакты делались на боковой стороне пускателя. Ныне же для постоянно разомкнутого используется четвертый рядышком с 3 силовыми контактами. А для всегда замкнутого используется специальная префикс сверху над силовыми. Образец на картинке.

Как работает схема

При нажатии кнопки «Вперед» срабатывает катушка и включаются силовые контакты. Одновр/еменно с этим происходит шунтирование пусковой кнопки всегда разомкнутыми контактами пускателя КМ 1.3, благодаря чему при отпускании кнопки стол на катушку поступает по шунтированию.

После включения первого пускателя размыкаются контакты КМ 1.2, что обрубает катушку К2. В результате при нажатии на кнопку «Назад» ничего не происходит.

Для того что бы включить двигатель в обратную сторону надобно нажать «Стоп» и обесточить К1. Все блок контакты вернуться в обратное поза, после этого можно включить мотор в обратном направлении. Аналогично при этом включается К2 и отключается блок контактами возможность включения катушки другого пускателя К1.

К2 включает силовые контакты КМ2, а К1- КМ1.

К кнопкам для подключения от пускателя необходимо проложить пяти жильный кабель.
