ПИТАНИЕ / ПУСК | |
ПИТАНИЕ / ПУСК / ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ • 2411 — Резисторы предпускового нагрева • 2414 — Реле предпускового нагрева • 2418 — Контрольная лампа предпускового нагрева • 2419 — Контрольная лампа подогревателя дизтоплива • 2422 — Реле подогревателя дизтоплива • 2423 — Подогреватель дизтоплива Renault V.I • 2461 — Выключатель предпускового нагрева двигателя • 2464 — Термоконтакт подогревателя дизельного топлива • 2465 — Выключатель подогревателя дизтоплива • 7111 — Тахометр • 8213 — Электроклапан остановки двигател |
РЕЗЕРВНОЕ ПИТАНИЕ / РОЗЕТКИ ПРИЦЕПОВ • 2111 — Аккумуляторная батарея (батареи) • 2113 — Штепсельная розетка прицепа 7-контактная типа “24N” • 2114 — Штепсельная розетка прицепа 7 — контактная типа“24Р” • 2115 — Штепсельная розетка прицепа 7 -контактная типа “24S” • 2116 — Штепсельная розетка прицепа 7 -контактная (для системы “АБС») • 2121 — Реле питания после контакта • 2122 — Электропитание прицепа + 24 В • 2141 — Резервное питание (для освещения) • 2142 — Резервное питание (после контакта ключа стартера) • 2146 — Резервное питание (масса) • 2147 — Резервное питание (после общего выключателя) • 2148 — Резервное питание (для цепи нулевой скорости) • 2149 — Резервное питание (для цепи ускоренных холостых оборотов) • 2151 — Резервное питание (счетчик оборотов двигателя) • 2152 — Резервное питание (цепь нейтрального положения) • 2153 — Резервное питание (до общего выключателя) • 2311 — Генератор • 3313 — Фонари указателей правого поворота прицепа • 3314 — Фонари указателей левого поворота прицепа • 3515 — Противотуманный фонарь прицепа • 3522 — Стоп-сигнал прицепа • 3618 — Реле стояночных фонарей • 3634 — Габаритные фонари прицепа • 3662 — Реле освещения • 3727 — Стояночный фонарь прицепа правый • 3728 — Стояночный фонарь прицепа левый • 5511 — Подсветка клапанов • 6326 — Фонарь заднего хода прицепа • 8013 — Контрольная лампа системы АБС прицепа • 8124 — Замедлитель на выхлопе • 8259 — Реле нулевой скорости • 8408 — Вычислительное устройство автоматизированного сцепления |
ОСВЕЩЕНИЕ • 3517 — Контрольная лампа противотуманного фонаря (или фонарей) • 3561 — Выключатель противотуманного фонаря (фонарей) • 3611 — Габаритный фонарь передний правый • 3612 — Габаритный фонарь передний левый • 3613 — Стояночный фонарь передний правый • 3614 — Стояночный фонарь передний левый • 3618-Реле стояночных фонарей • 3621 — Контрольная лампа стояночных фонарей • 3634 — Габаритные фонари прицепа • 3662 — Реле освещения • 3714 — Габаритный фонарь задний левый • 3715 — Габаритный фонарь задний правый • 3716 — Г абаритный фонарь центральный левый • 3717 — Габаритный фонарь центральный правый • 3725 — Стояночный фонарь задний правый • 3726 — Стояночный фонарь задний левый • 3727 — Стояночный фонарь прицепа правый • 3728 — Стояночный фонарь прицепа левый • 6111 — Фара ближнего света правая • 6113 — Фара дальнего света правая • 6114 — Фара дальнего света левая • 6119 — Реле фар ближнего света • 6121 — Реле фар дальнего света • 6123 — Контрольная лампа фар дальнего света • 6130 — Переключательосвещения А — габаритные фонари (подфарники) В — ближний свет фар • 6262 — Выключатель противотуманных фар • 6527 — Подсветка выключателей • 6534 — Подсветка приборов панели приборов |
СИГНАЛИЗАЦИЯ • 3410 — Электроклапан сирены на крыше • 3411 — Звуковой сигнал • 3417 — Поворотная фара No 1 • 3418 — Поворотная фара No 2 • 3419 — Реле поворотных фар • 3421 — Контрольная лампа включения поворотной фары (или фар ) • 3462 — Выключатель поворотных фар • 3512 — Реле стоп-сигналов • 3520 — Стоп-сигнал левый • 3521 — Стоп-сигнал правый • 3522 — Стоп-сигнал прицепа • 6120 — Реле фонарей дневного света • 6130 — Переключатель освещения А — габаритные фонари (подфарники) В — ближний свет фар С — дальний свет фар D — световой сигнализатор Е — звуковой сигнализатор F — указатель поворота |

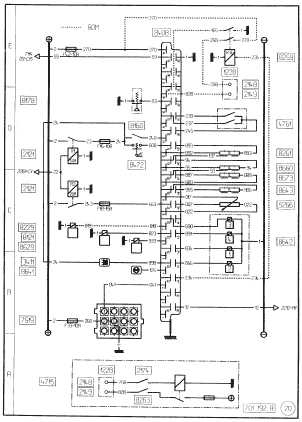

• 6321 — Фонарь сигнала заднего хода правый • 6326 — Фонарь заднего хода прицепа • 6365 — Выключатель зуммера «задний ход • 8160 — Выключательстоп-сигнала • 8472 — Выключатель фонарей заднего хода • 8603 — Защитный блок коробки передач ’’Delta 2” • 8629 — Электроклапан “DELTA 2” |
ПАНЕЛЬ ПРИБОРОВ • 7313 — Указатель температуры воды • 7317 — Указатель уровня и давления масла • 7362 — Датчик температуры в контуре охлаждения двигателя • 7411 — Указательуровня топлива • 7462 — Датчик уровня топлива в баке • 7521 — Аварийный сигнализатор “DANGER” («Опасно, немедленно остановить”) • 7522 — Контрольная лампа “SERVICE” • 7614 — Главныйдисплей • 8035 — Контрольная лампа электрозамедлителя • 8105 — Датчик давления воздуха задний • 8115 — Контрольная лампа стояночного тормоза • 8123 — Сигнализатор неисправности пневмосистемы • 8138 — Указатель давления воздуха тормозной системы • 8165 — Манометрический выключатель воздуха задних тормозов • 8166 — Манометрический выключатель воздуха передних тормозов • 8174 — Мановыключатель воздуха стояночного тормоза и тормоза прицепа • 8178 — Манометрический выключатель сигнализатора стояночного тормоза • 8216 — Контрольная лампа давления масла • 8217 — Контрольная лампа воды контура охлаждения двигателя • 8254 — Аварийный сигнализатор масла сервопривода рулевого управления • 8268 — Термоконтакт аварийного сигнала температуры в контуре охлаждения • 8424 — Контрольная лампа демультипликатора • 8466 — Контакт нейтрального положения коробки передач • 8473 — Контакт на малых передачах |

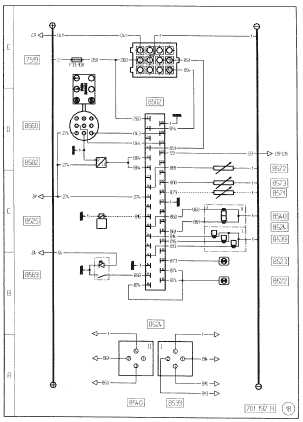

ПАНЕЛЬ ПРИБОРОВ • 8225 — Аварийный сигнализатор уровня воды охлаждения двигателя • 8262 — Датчик засорения воздушного фильтра • 8317 — Контрольная лампа блокировки межосевого дифференциала • 8318 — Контрольная лампа блокировки межколесного дифференциала • 8319 — Контрольная лампа отбора мощности • 8364 — Контакт на блокировке межколесного дифференциала • 8365 — Контакт на блокировке межосевого дифференциала • 8366 — Контакт на отборе мощности • 8522 — Контрольная лампа подвески • 8523 — Аварийная контрольная лампа подвески • 8641 — Информационный сигнализатор автоматизированного сцепления • 9263 — Контрольная сигнальная лампа и тест “ITC” |
СКОРОСТЬ АВТОМОБИЛЯ |
ОСВЕЩЕНИЕ И ОПРОКИДЫВАНИЕ КАБИНЫ |
ЭЛЕМЕНТЫ КОМФОРТА КАБИНЫ |
ЭЛЕМЕНТЫ КОМФОРТА КАБИНЫ |
ЭЛЕМЕНТЫ КОМФОРТА КАБИНЫ |
ДВИГАТЕЛЬ |

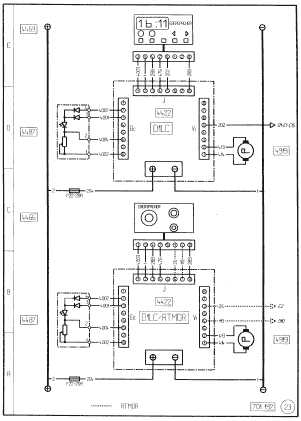

ОБОРУДОВАНИЕ МОДИФИКАЦИИ RTMDR |
 |  |
 |  |
 |  |
 |  |
 |  |
trucksservice.narod.ru
Электросхемы RENAULT PREMIUM — Автозапчасти и автоХитрости
Электросхемы RENAULT PREMIUM — Автозапчасти и автоХитрости Перейти к контентуГлавное меню:
- Начнем…
- < manuals >
- — ALL —
- Autocom
- Буквари
- Knorr — Bremse
- WABCO
- Авт. отопители
- Двигатели
- КП
- ЭБУ
- Cummins
- BOSCH
- Тормозные системы
- «Экран»
- Тахограф
- АКБ
- Турбина VGT
- MAN
- Хитрости
- ЦРУ
- ЭПБ
- MAN EURO 6
- Тренинг персонала
- Рем. зона
- МАСТЕРСКАЯ
- ПОЛЕВАЯ
- Схемы ОНЛАЙН
- OBD
- Электросхемы
- EDC
- EDC MS 5
- EDC MS 6.1
- EDC MS 6.4
- EDC 7
- EBS 5 KNORR
- EBS 2 KNORR
- EBS 2 WABCO
- AdBlue
- FFR
- ZBR 2
- ECAS 2
- AS-TRONIC
- Климат TGA
- Климат TGX
- Приборы
- Кондиционер TGS-TGX
- Кондиционер TG
- Курсовой контроль
- Модуль двери TGX
- Модуль двери TGA
- Отопители
- EST 48
- ECAM
- HydroDrive TGA
- CAN
- EHLA — ALA
- RAS-EC1
- F_L_M 2000
- DAF
- MERCEDES
- IVECO
- SCANIA
- VOLVO
- RENAULT
- FOTON
- FORD
- HINO
- HOWO
- ISUZU
- SHACMAN (SHAANXI)
- HYUNDAI
- MITSUBISHI
- Canter EURO 3
- Canter EURO 4
- FREIGHTLINER
- KENWORTH
- МАЗ
- КАМАЗ
- УРАЛ
- Автобусы
- МАЗ
- SCANIA
- VOLVO
- Daewoo
- — ALL —
autogeriko.com
Ремонт жгута электропроводки Рено Премиум
На днях обратился владелец грузовика РЕНО ПРЕМИУМ 2013 года выпуска, с двигателем DXI , евро-4. Водитель рассказал, что иногда двигатель встаёт в аварийный режим и работает только на холостых оборотах, либо может, не заводится совсем. Автовладельцу было предложено пригнать автомобиль к нам на базу, благо место их дислокации находилось недалеко от нашей базы. В назначенный день Рено отправился к нам. Не доехав, буквально, 20 метров до ворот нашей базы автомобиль заглох. Водитель пытался завести двигатель, но все его попытки оказались тщетными. Наш инженер-автоэлектрик провёл диагностические мероприятия и сделал вывод. Машина хоть и свежая, но уже образовалось достаточно много проблем с электропроводкой жгутов, требовался глубокий ремонт моторного жгута. Но сначала было необходимо загнать автомобиль на территорию базы. Мастеру пришлось смонтировать временные цепи электропроводки, необходимые для запуска двигателя, тем самым обеспечив возможность заезда машины на место ремонта. На ремонт электропроводки жгутов потребовалось два дня. Там были и механические, и химические повреждения проводки. Один разъём был разбит, непонятно как он всё-таки продолжал работать. Много зелени было в разъёмах и различных соединениях. Все вышеперечисленные неисправности, в той или иной степени, не позволяли нормально работать автомобилю. Когда ремонт был закончен, проведённая компьютерная диагностика не выявила каких либо ошибок, всё было чистенько, и двигатель грузовика шептал как часики. Автовладелец машины и водитель долго осматривали плоды нашего труда, после испытывали машину на ходу в течении часа. Наконец, испытания были завершены, произведён расчёт и удовлетворённый ремонтом автовладелец погнал Renault Premium в свою вотчину. Наша компания сориентирована, прежде всего на качество, и поэтому даже самые дотошные проверки нас не пугают. Мы на сто процентов уверены в качестве предоставляемых нами услуг и твёрдо заем, что любой обратившийся к нам клиент, впредь обращаться будет только к нам. На этом будем заканчивать наше повествование, ещё раз всех с Днём Победы!
До свидания.
auto-elektric.ru
Содержание Рено Премиум с 1997 Электрические схемы и электрооборудование
- Содержания книг
- RENAULT PREMIUM с 1997 Электрические схемы и электрооборудование
- Содержание Рено Премиум с 1997 Электрические схемы и электрооборудование
КУПИТЬ RENAULT PREMIUM с 1997 Электрические схемы и электрооборудование
Введение 3
Общие сведения
Разметка автомобиля в трёх направлениях 6
Соответствие цветов и цифр 7
Как читать схемы 7
Предварительное оснащение 7
Размещение оборудования 7
Примеры определения местоположения 7
Соединительный блок 7
Интерфейсный соединитель 7
Сечение и цвет проводов 7
Связь между проводами и соединителями 8
Электрические цепи 8
Пояснение к соединителям 8
Электрические цепи в вариантах комплектации 8
Связи между цепями 8
Детализация соединителей 8
Электрические схемы
Электрическая схема № 1. Питание / Пуск 10
Электрическая схема № 2. Питание / Пуск / Предпусковой нагрев 12
Электрическая схема № 3. Резервное питание / Розетка прицепа 14
Электрическая схема № 4. Освещение 16
Электрическая схема № 5. Световая сигнализация 18
Электрическая схема № 6. Контроль двигателя / стеклоочистителей / стеклоомывателей и омывателей фар 20
Электрическая схема № 7. Панель приборов 22
Электрическая схема № 8. Панель приборов 24
Электрическая схема № 9. Ограничитель скорости / Тормозной замедлитель / Датчик скорости автомобиля 26
Электрическая схема № 10. Освещение и опрокидывание кабины 28
Электрическая схема № 11. Элементы комфорта кабины 30
Электрическая схема № 12. Элементы комфорта кабины 32
Электрическая схема № 13. Элементы комфорта кабины 34
Электрическая схема № 14. Электронная система автоматического регулятора для опережения подачи топлива 36
Электрическая схема № 15. Оборудование модификации RTMDR 38
Электрическая схема № 16. Оборудование ABS / ASR 40
Электрическая схема № 17. Подвеска автомобиля на шасси 4×2 42
Электрическая схема № 18. Подвеска автомобиля на шасси 6×2 — 6×2/4 44
Электрическая схема № 19. Панель приборов / Бортовой компьютер 46
Электрическая схема № 20. Автоматизированное сцепление EASY 48
Электрическая схема № 21. Дистанционное управление коробкой передач TBV 50
Электрическая схема № 22. Кондиционирование воздуха 52
Электрическая схема № 23. Автономный отопитель D1LC 54
Электрическая схема № 24. Автономный отопитель D1LCC 56
Электрическая схема № 25. Кондиционирование воздуха. Автономный отопитель Thermo 90 58
Электрическая схема № 26. Оборудование модификации ВОМ 60
Размещение электрооборудования
Электронная система автоматического опережения ITC 64
Размещение оборудования в кабине 64
Размещение оборудования на двигателе MIDR 06.20.45 — MIDR 06.23.56 65
Размещение оборудования на двигателе MIDR 06.02.26 66
Автоматизированное сцепление EASY 67
Размещение оборудования в кабине 67
Размещение оборудования в кабине 68
Размещение оборудования на коробке передач В9 69
Размещение оборудования на коробке передач EATON 8209 70
Дистанционное управление коробкой передач TBV 71
Размещение оборудования в кабине 71
Размещение оборудования на коробке передач В18 72
Размещение оборудования в кабине 73
Пневмо-электронная подвеска на шасси 4×2 — 6×2 — 6×2/4 74
Размещение оборудования в кабине 74
Пневмо-электронная подвеска на шасси 4×2 75
Размещение оборудования на шасси 75
Пневмо-электронная подвеска на шасси 6×2 76
Размещение оборудования на шасси 76
Пневмо-электронная подвеска на шасси 6×2/4 77
Размещение оборудования на шасси 77
Оборудование ABS / ASR на шасси 4×2 — 6×2 — 6×2/4 78
Размещение оборудования в кабине 78
Оборудование ABS / ASR на шасси 4×2 79
Размещение оборудования на шасси 79
Оборудование ABS / ASR на шасси 6×2 80
Размещение оборудования на шасси 80
Оборудование ABS / ASR на шасси 6×2/4 81
Размещение оборудования на шасси 81
Оборудование в модификации RTMDR 82
Розетки прицепов 83
Понижающий трансформатор 84
Размещение оборудования в кабине 84
Блок соединителей 85
Размещение оборудования в кабине 85
Реле вне блока соединителей 86
Размещение оборудования в кабине 86
Реле вне блока соединителей 87
Размещение оборудования в кабине 87
Реле вне блока соединителей 88
Размещение оборудования в кабине 88
Реле вне блока соединителей 89
Размещение оборудования на шасси 89
Диоды вне блока соединителей 90
Размещение оборудования в кабине 90
Предохранители вне блока соединителей 91
Предохранители / Реле / Диоды
Предохранители
Таблица предохранителей в соединительном блоке 94
Таблица предохранителей вне соединительного блока 96
Понижающий трансформатор 96
Реле
Таблица реле соединительного блока 97
Таблица реле вне соединительного блока 97
Диоды
Таблица диодов соединительного блока 98
Таблица диодов вне соединительного блока 98
Резервное питание
Гнездо 1. Серый соединитель 101
Гнездо 2. Серый соединитель 101
Гнездо 3. 101
Гнездо 4. Белый соединитель 101
Гнездо 5. Чёрный соединитель 101
Гнездо 7. Розетка 101
Оборудование модификации BOM
Гнездо 5. Чёрный соединитель 102
Гнездо 6. Чёрный соединитель 102
Соединительный блок
Соединительный блок 104
Соединители стороны В 105
Соединители стороны А 106
Соединители стороны D 109
Соединители сопряжения D / С 109
Соединители стороны С 115
Соединители сопряжения С / D 115
Связь между проводами и соединителями
Связь между проводами и соединителями 119
Электрические цепи
Кабина
Цепи в крыше 134
Цель стандартной крыши 134
Цепь высокой крыши 138
Цепь крыши модификации «Автовоз» 142
Цепи панели приборов 146
Цепи стандартной панели приборов 146
Двигатель MIDR 06.02.26 146
Цепи стандартной панели приборов 150
Двигатель MIDR 06.20.45 — MIDR 06.23.56 150
Цепи предварительной проводки панели приборов 154
Цепи панели приборов в вариантах комплектации 1 и 2 156
Двигатель MIDR 06.20.45 — MIDR 06.23.56 156
Цепи передней части кабины 160
Цепи дистанционного управления авторадиоприёмником 164
Цепи контрольного тахографа 166
Цепи освещения спального места 168
Цепи освещения шкафа кабины 168
Цепи дверей 170
Цепи двери водителя 170
Цепи двери пассажира 172
Цепи обогрева сидений 174
Цепи автономного отопления 176
Цепи регулирования вентиляции (кондиционирования) 176
Цепи автономного отопителя D1LC 176
Цепи автономного отопителя Thermo 90 178
Цепи регулирования вентиляции (кондиционирования) 178
Цепи ABS 180
Цепь хронометра 180
Цепи пневмо-электронной подвески 182
Цепи пневмо-электронной подвески на шасси 4×2 — 6×2 — 6×2/4 182
Цепи электронной системы автоматического опережения ITC 184
Цепи дистанционного управления коробкой передач TBV 186
Цепи автоматизированного сцепления EASY 188
Цепи оборудования для модификации ВОМ 188
Шасси
Цепи передней части 190
Цепи ABS 194
Цепи тормозных накладок 194
Электрические цепи двигателя 196
Двигатель MIDR 06.02.26 196
Двигатель MIDR 06.20.45 — MIDR 06.23.56 200
Цепи автономного отопления 204
Цепи автономного отопителя Thermo 90 204
Цепь ящика аккумуляторных батарей 206
Цепи вспомогательных контуров 206
Цепи задней части шасси 208
Цепи задней части шасси 4×2 208
Цепи задней части шасси 6×2 212
Цепи задней части шасси 6×2/4 216
КУПИТЬ РЕНО ПРЕМИУМ с 1997 Электрические схемы и электрооборудование
Заказ книг из-за пределов РФ. Доставка в любую страну
avtoliteratura.ru
Рено Премиум предохранители.
Предохранители Рено Премиум DXI 11.
Доброго времени суток уважаемые читатели. В этой статье пойдет речь о предохранителях Renault Premium с двигателем DXI. Данная статья подходит для автомобилей начиная с 2000 г. и заканчивая грузовиками2014 г. Стоит отметить, что у Рено достаточно своеобразное обозначение плавких элементов. Т.е. предохранитель F16 стоит на позиции 1, а F04 на позиции 20. На самом деле не понятно зачем такая путаница, но факт остается фактом и при поиске предохранителя надо обращать на это внимание.

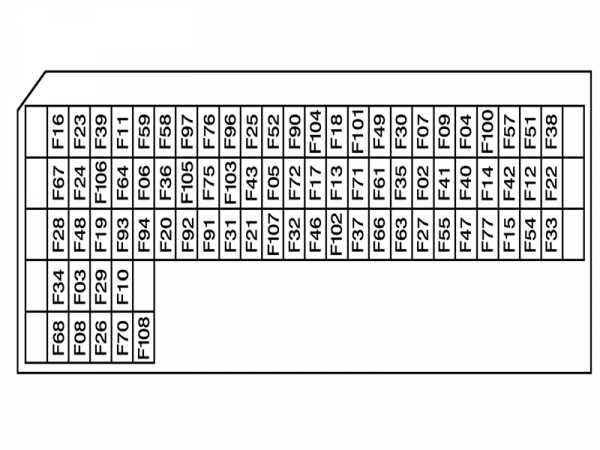

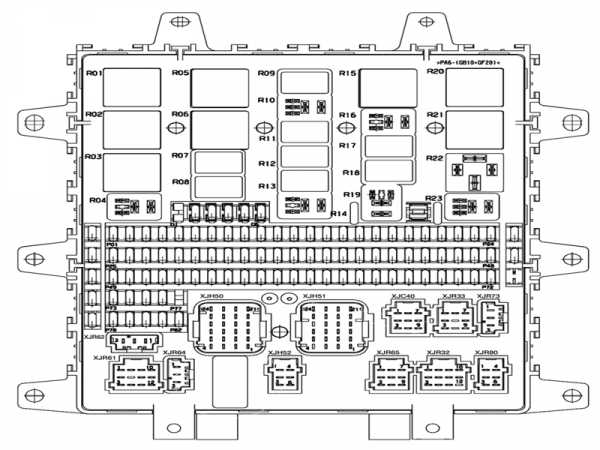

Это центральный блок предохранителей. В нем обозначены позиции плавких элементов, от P01 до P82. Далее пойдет отдельное изображение, где они будут распологаться внутри Position с обозначение F.
Cab tilting safety and authorization relay F03
Cab tilting motor power supply relay F03
Principal information display F04
Headlamps wash pump motor F05
Principal information display F06
Tachograph F07
Vehicle management ECU F07
Principal information display F08
Engine immobilizer ECU F08
Alarm ECU F08
Doors central locking ECU F08
Air production management ECU F08
Bodybuilder pre-arrangement management ECU F09
Air conditioning ECU F10
Hydraulic retarder ECU F11
Gear selector ECU F12
Automatic transmission ECU F12
Lighting and signalling management ECU F13
Windscreen wipers drive motor F13
Windscreen wash pump motor F13
Windscreen wipers motor time-delay relay F13
Cigar lighter F14
Vehicle diagnostic socket F15
Vehicle data extraction socket F15
Selection control F16
Inter-wheel diff. lock warning light F16
Bodybuilder pre-arrangement management ECU F16
EBS braking management ECU F16
Rear wheels diff. lock electrovalve F16
PTO engagement electrovalve N° 1 F16
PTO engagement electrovalve N° 2 F16
VTC engine brake electrovalve F16
«Low speed» selection control electrovalve F16
Transfer box diff. lock control solenoid valve F16
Transfer box neutral engagement control F16
PTO N° ° 3 engagement electrovalve F16
RH main beam headlight F17
Electric horn F18
Air horn F18
Air conditioning ECU F19
Radio set F20
Alarm ECU F20
Doors central locking ECU F20
ABS/EBS trailer socket F21
Driver’s side single overhead light F22
Front passenger’s side single overhead light F22
RH upper overhead lighting (door) F22
Driver’s reading spotlight F22
Front passenger’s reading spotlight F22
Bottom bunk overhead lighting F22
LH upper overhead lighting (door) F22
LH overhead lighting (ambience) F22
RH overhead lighting (ambience) F22
Top bunk overhead lighting F22
Driver’s side stepwell lighting F22
Front passenger’s side stepwell lighting F22
Piloted axle lockover angle sensor F23
Piloted axle lockover angle sensor F23
Air suspension ECU F23
Piloted axle ECU 110 F23
Fuel heater resistor N° 2 F24
Available power supply F25
Available power supply (lighting) F25
Equipment in unlocked position warning light F25
Equipment lighting information tell-tale light F25
15-pin trailer socket F25
Available power supply (after ignition) F26
Driver’s door window winder motor F27
Front passenger’s door window winder motor F27
EBS braking management ECU F28
Automatic transmission gear selector F29
FMS — GATEWAY management ECU F29
Lighting and signalling management ECU F30
Principal information display F31
Air/air add-on heater F31
Air conditioning ECU F31
Available power supply (after master switch) F32
Cab tilting motor F33
FMS — GATEWAY management ECU F34
Lighting and signalling management ECU F36
Voltage converter (24 / 12V — 15A) F37
Radio set F37
Extra signalling lights warning light F38
Working spotlight F38
Vehicle management ECU F39
LH defrosting rearview mirror resistor F39
RH defrosting rearview mirror resistor F39
Heated F39
Windscreen defrosting control relay F39
Engine management ECU F40
Starter F40
Starting relay F40
Air preheating relay F40
Engine brake N° 1 solenoid valve F40
VTC engine brake electrovalve F40
Range change electrovalve F40
Splitter control electrovalve F40
Air dryer bleeding solenoid valve F40
Engine cooling fan speed regulation solenoid valve 6 F40
Starter F41
Starting relay F41
Engine brake N° 1 solenoid valve F41
VTC engine brake electrovalve F41
Range change electrovalve F41
Splitter control electrovalve F41
Air dryer bleeding solenoid valve F41
Air preheating relay F42
Engine cooling fan speed regulation solenoid valve F42
24 Volts power supply socket F43
Automatic gearbox diagnostic socket F43
Revolving beacon N° 1 F46
Revolving beacon N° 2 F46
Revolving beacons power supply relay F46
Air production management ECU F47
Brake holding enabling control F48
EBS braking management ECUF48
Air suspension ECU F49
Vehicle power supply management ECU (ADR) F49
Piloted axle ECU F51
Automatic transmission gear selector F52
Cab emergency stop control F52
Vehicle management ECU F52
Engine immobilizer ECU F52
After ignition power supply relay N° 1 F52
After ignition power supply relay N° 2 F52
After ignition power supply relay N° 3 F52
Accessories power supply relay N° 1 F52
Accessories power supply relay N° 2 F52
Alternator circuit earthing relay (ADR) F52
Alternator circuit draw resistor F52
Vehicle diagnostic socket F52
Pre-arrangement for onboard management (ECU) F54
Hydraulic retarder ECU F57
Cab emergency stop control F58
Alternator circuit earthing relay (ADR) F58
Pre-arrangement for onboard management (ECU) F59
Brake holding enabling control F59
Reversing lights power supply relay F59
24 Volts power supply socket F63
15-pin trailer socket F64
Tool compartment light F66
Front grille lighting F66
Electric roof air vent motor F66
Gear selector ECU 120 F67
Automatic transmission ECU F67
Voltage converter (24V / 12V) F68
Refrigerated compartmentF68
Refrigerator F68
Extra 24 Volts power supply socket F68
ABS/EBS trailer socket F70
Available power supply (after ignition) F71
Main beam headlights warning lightF72
LH dipped beam headlight F72
Available power supply at alternator F75
RH heated seat unit F75
LH heated seat unit F75
Vehicle hour-meter F76
Air/air add-on heater F76
Alternator circuit earthing relay (ADR) F76
Air/water add-on heater solenoid valve F76
Available power supply (after master switch) F77
Lighting and signalling management ECU F90
Rear fog lights power supply relay F90
Main beam headlights power supply relay F90
Fog driving lights power supply relay F90
Switches night lighting power supply relay F90
RH clearance light N° 1 F91
RH clearance light N° 2 F91
LH front side/parking lights F91
RH clearance lights N° 3 F91
RH clearance lights N° 4 F91
RH rear side/parking lights F91
Roof LH side/parking lights F91
Sunshade-mounted LH marker lights F91
Vehicle power supply management ECU (ADR) F91
RH front side/parking lights F92
LH clearance lights N° 3 F92
LH clearance lights N° 4 F92
LH clearance lights N° 1 F92
LH clearance lights N° 2 F92
LH rear side/parking lights F92
Roof LH side/parking lights F92
Sunshade-mounted RH marker lights F92
Available power supply (RH rear marker lights) F93
15-pin trailer socket F93
Available power supply (LH rear marker lights) F94
15-pin trailer socket F94
Instruments and controls night lighting — F96
Available power supply (night lighting) F97
Main beam headlights warning light F100
Fog driving lights warning light F100
RH main beam headlight F100
LH dipped beam headlight F100
LH fog driving light F100
RH fog driving light F100
Fog lights warning light F101
RH rear fog light F101
LH rear fog light F101
15-pin trailer socket F101
Principal information display F102
RH long range driving light F102
LH long range driving light F102
Available power supply (reverse gear information) F103
Reversing buzzer inhibition controlF103
LH reversing lights F103
RH reversing lights F103
External horn F103
15-pin trailer socket F103
LH stop lights F104
RH stop lights F104
15-pin trailer socket F104
Air/air add-on heater F108
Ремонт электрики Вольво по этой ссылке.Хотите узнать больше о топливной Рено Премиум, вам сюда.
volvots.ru
Блок предохранителей RENAULT PREMIUM — Автозапчасти и автоХитрости
Блок предохранителей RENAULT PREMIUM — Автозапчасти и автоХитрости Перейти к контентуГлавное меню:
- Начнем…
- < manuals >
- — ALL —
- Autocom
- Буквари
- Knorr — Bremse
- WABCO
- Авт. отопители
- Двигатели
- КП
- ЭБУ
- Cummins
- BOSCH
- Тормозные системы
- «Экран»
- Тахограф
- АКБ
- Турбина VGT
- MAN
- Хитрости
- ЦРУ
- ЭПБ
- MAN EURO 6
- Тренинг персонала
- Рем. зона
- МАСТЕРСКАЯ
- ПОЛЕВАЯ
- Схемы ОНЛАЙН
- OBD
- Электросхемы
- EDC
- EDC MS 5
- EDC MS 6.1
- EDC MS 6.4
- EDC 7
- EBS 5 KNORR
- EBS 2 KNORR
- EBS 2 WABCO
- AdBlue
- FFR
- ZBR 2
- ECAS 2
- AS-TRONIC
- Климат TGA
- Климат TGX
- Приборы
- Кондиционер TGS-TGX
- Кондиционер TG
- Курсовой контроль
- Модуль двери TGX
- Модуль двери TGA
- Отопители
- EST 48
- ECAM
- HydroDrive TGA
- CAN
- EHLA — ALA
- RAS-EC1
- F_L_M 2000
- DAF
- MERCEDES
- IVECO
- SCANIA
- VOLVO
- RENAULT
- FOTON
- FORD
- HINO
- HOWO
- ISUZU
- SHACMAN (SHAANXI)
- HYUNDAI
- MITSUBISHI
- Canter EURO 3
- Canter EURO 4
- FREIGHTLINER
- KENWORTH
- МАЗ
- КАМАЗ
- УРАЛ
- Автобусы
- МАЗ
- SCANIA
- VOLVO
- Daewoo
- MAN
- — ALL —
autogeriko.com
Электросхема PREMIUM euro 5 — Автозапчасти и автоХитрости
Электросхема PREMIUM euro 5 — Автозапчасти и автоХитрости Перейти к контентуГлавное меню:
- Начнем…
- < manuals >
- — ALL —
- Autocom
- Буквари
- Knorr — Bremse
- WABCO
- Авт. отопители
- Двигатели
- КП
- ЭБУ
- Cummins
- BOSCH
- Тормозные системы
- «Экран»
- Тахограф
- АКБ
- Турбина VGT
- MAN
- Хитрости
- ЦРУ
- ЭПБ
- MAN EURO 6
- Тренинг персонала
- Рем. зона
- МАСТЕРСКАЯ
- ПОЛЕВАЯ
- Схемы ОНЛАЙН
- OBD
- Электросхемы
- EDC
- EDC MS 5
- EDC MS 6.1
- EDC MS 6.4
- EDC 7
- EBS 5 KNORR
- EBS 2 KNORR
- EBS 2 WABCO
- AdBlue
- FFR
- ZBR 2
- ECAS 2
- AS-TRONIC
- Климат TGA
- Климат TGX
- Приборы
- Кондиционер TGS-TGX
- Кондиционер TG
- Курсовой контроль
- Модуль двери TGX
- Модуль двери TGA
- Отопители
- EST 48
- ECAM
- HydroDrive TGA
- CAN
- EHLA — ALA
- RAS-EC1
- F_L_M 2000
- DAF
- MERCEDES
- IVECO
- SCANIA
- VOLVO
- RENAULT
- FOTON
- FORD
- HINO
- HOWO
- ISUZU
- SHACMAN (SHAANXI)
- HYUNDAI
- MITSUBISHI
- Canter EURO 3
- Canter EURO 4
- FREIGHTLINER
- KENWORTH
- МАЗ
- КАМАЗ
- УРАЛ
- Автобусы
- МАЗ
- SCANIA
- VOLVO
- Daewoo
- — ALL —
autogeriko.com
