Sx440 avr схема: SX440 AVR Регулятор напряжения у официального дилера со склада в Екатеринбурге и Москве. Инструкции, схемы, описания.

SX440 AVR Регулятор напряжения у официального дилера со склада в Екатеринбурге и Москве. Инструкции, схемы, описания.

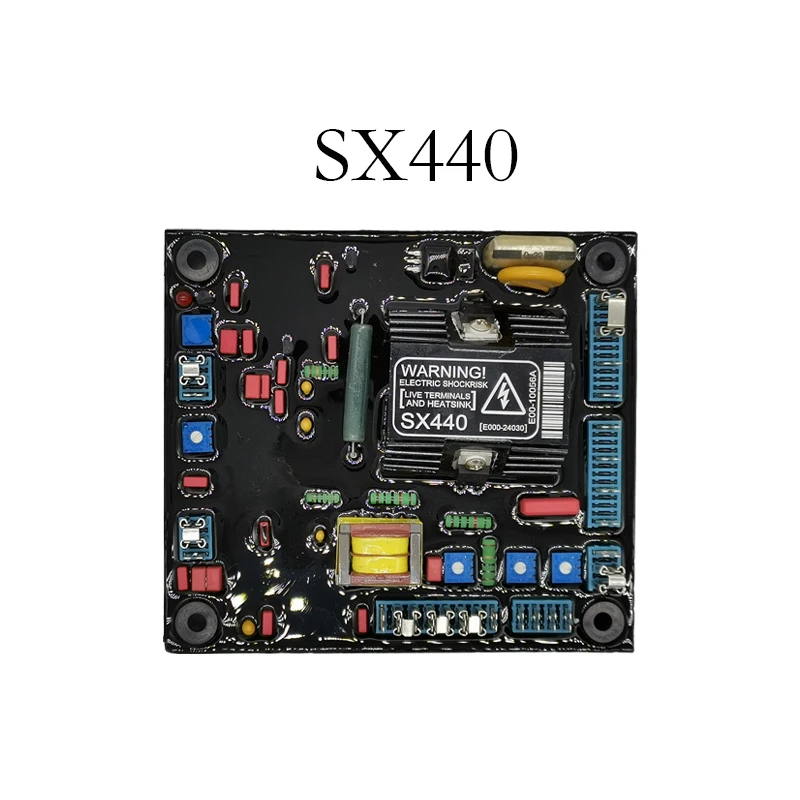

Автоматический регулятор напряжения SX440 — полуволновой фазоуправляемый регулятор напряжения тиристорного типа.
Взаимозаменяем с регуляторами EA440, Onan 305-0824, AVR AS440, AVR ZL440D, EA440-T.

— Точность регулирования <±1.0%;
— Возможность применения при параллельной работе;
— Установка времени плавного повышения нагрузки;
— Защита от падения напряжения.

SX440 является полуволновым регулятором напряжения тиристорного типа AVR и является частью системы возбуждения для безщеточного генератора . Конструкция использует технологии поверхностного монтажа ( SMT ) для высокой степени интеграции функций в малой площади регулятора напряжения AVR .

Положительное напряжение наращивается от остаточных уровней и обеспечивается за счет использования эффективных полупроводников в схеме питания АРН. Цепи отслеживания мощности и напряжения имеют отдельные терминалы , позволяя мощности возбуждения , которые будут получены непосредственно из обмотки статора для основных применений или вспомогательной обмотки , если требуется короткое устойчивое соединение цепи.

AVR связан с основной обмоткой статора и обмоткой возбуждения, чтобы обеспечить регулирование по замкнутому циклу выходного напряжения и нагрузки регулирования + / — 1,0%. Терминалы контроля AVR постоянно отслеживают изменения напряжения для целей быстрого управления . В ответ на изменение напряжения ,AVR регулирует мощность и подает ток на выходы катушек возбуждения, для поддержания выходного напряжения генератора в заданных пределах , компенсируя нагрузки , частоту, температуры и коэффициента мощности.

Измерительный контур скорости вращения постоянно отслеживает выходной сигнал генератора и обеспечивает защиту системы возбуждения по частоте, уменьшая выходное напряжение пропорционально со скоростью ниже заранее установленных порогов.

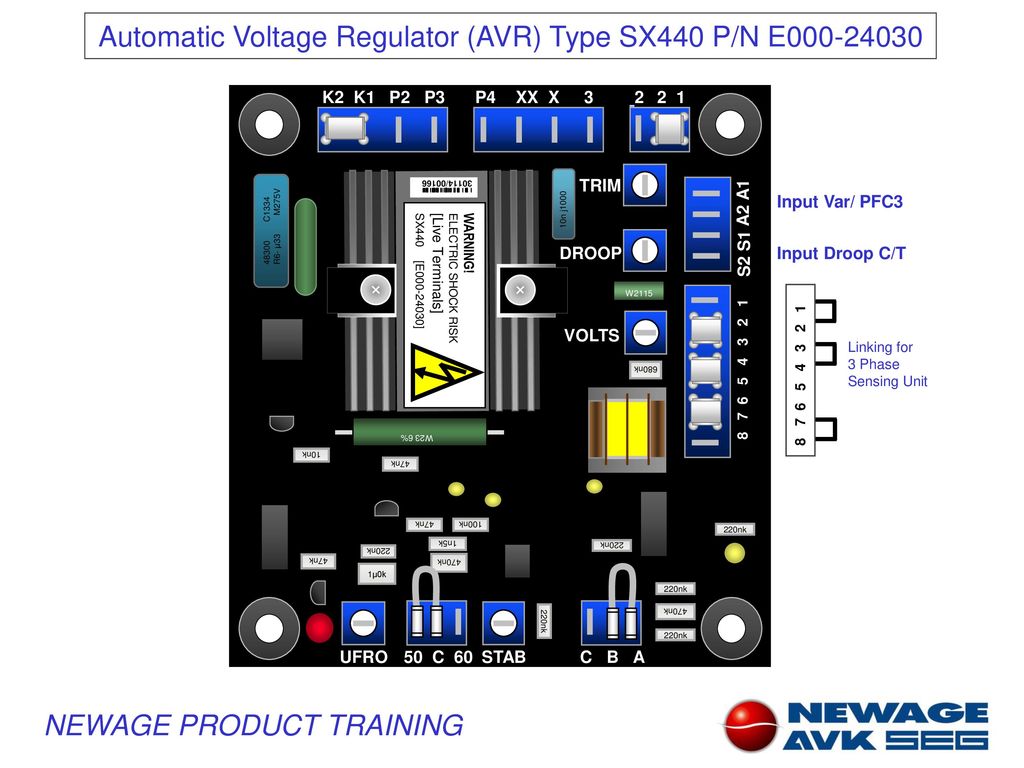

Ручная регулировка предусмотрена для заводской настройки в соответствии с номинальной частотой. Это может быть легко изменено на 50 или 60 Гц с помощью перемычек.

Выходы для подключения дистанционного регулятора напряжение, позволяют пользователю осуществлять полный контроль напряжения генератора.

Аналоговый вход предусматривает возможность подключения к контроллеру коэффициента мощности или другим внешним устройствам с совместимым выходом.

AVR имеет устройство для подключения droop CT , чтобы позволить параллельную работу с другими генераторами , оборудованных такими же AVR SX440.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SX440.
ИЗМЕРИТЕЛЬНЫЙ ВХОД:
-Напряжение выбирается перемычкой
-100-130 В переменного тока, 1 фаза или 190-264 В переменного тока , 1 фаза
-Частота номинальная 50-60 Гц

ПИТАНИЕ:
-Напряжение 100-264 В переменного тока , 1 фаза
-Частота номинальная 50-60 Гц

ВЫХОД:

-Напряжение 90 В постоянного тока при 207 В переменного тока
-Ток непрерывно 10A (см. примечание 1)
-Ток макс. 16А на 10 сек
-Сопротивление 15 Ом мин ( 10 Ом мин, когда входное напряжение меньше 175 Вольт переменного тока ). РЕГУЛИРОВАНИЕ:
— + / — 1,0% (см. примечание 2 ) .

ТИПИЧНАЯ СИСТЕМА ОТВЕТА:
-AVR отклик 20 мс.
-Ток катушки до 90% 80 мс .
-Машина Вольты до 97% 300 мс .

Адрес склада и офиса

Режим работы

Наличие

Свердловская область, Белоярский район, поселок Прохладный, Весовая ул., д. 4

Нет в наличии

с 9:00 до 17:00 (Пн-Пт)

Подробнее о складе

Уважаемые клиенты! По техническим причинам остатки склада в Москве временно не выгружаются на сайт. Уточняйте наличие у менеджеров компании.

Автоматический регулятор напряжения EA440 (SX440, AS440, ZL440D) для синхронных генераторов STAMFORD

#БИЗНЕС НАЛОГИ Сегодня главная новость дня — это арест Елены Блиновской. Искренне надеюсь, что у неё всё закончится хорошо. Мне же эта ситуация интересна с финансовой точки зрения. У меня возникло несколько мыслей: 1. Наша налоговая давно не идиоты и работает продвинутей, чем в большинстве стран мира (не был бы сейчас Мишустин премьер-министром, если бы не получилось создать систему современного сбора налогов). 2. У меня есть привычка все компании проверять по СПАРК с точки зрения финансовых показателей (жалко что ИП нельзя посмотреть). И очень часто то, что в отчетности и на словах, презентациях и соцсетях супер успешного бизнеса, сильно отличается . Сразу возникают вопросы, и не только у любопытных, типа меня. 3. Завод ПСМ еще 4 года назад перестал быть МСП и стал крупным бизнесом (преодолели планку 2 млрд. выручки). В нашей стране плюсов от этого нет, а минусов дофига (кредитная ставка, % ЕСН и т.д.). Мне все, включая чиновников, говорили: «Что не может просто разделить на разные ООО?». Сегодня многие в новостях услышали термин «Дробление бизнеса». 4. Иногда слушаешь некоторых предпринимателей и удивляешься: у некоторых 90-ые в плане решения финансовых вопросов не закончились.

Но есть см. пункт 1, и система кардинально изменилась. Соответственно, это всего лишь вопрос времени, что к тебе придут. 5. Есть такая специализация — налоговый аудитор. Иногда очень полезно с ними общаться в рамках налоговых вопросов.

Андрей Медведев 27.04.2023 10:26:29

https://t.me/+tDybMBNAhs4xNzcy

Ксения Гильфанова 26.04.2023 09:00:54

#БИЗНЕС ZOOM У меня иногда в день бывает по 10 совещаний по этой программе, поэтому все отстроенно до мелочей. Внутри компании встречи проходят как часы. С внешними же встречами всё намного сложнее (2/3 проходят с геморроем или вообще не проходят ???? в итоге). Не самая сложная программа в мире, но все же регулярно что-то происходит: то нет стабильного интернета, то не могут включить демонстрацию экрана, то не могут подключить звук и т.д. При этом с пеной у рту начинают доказывать, что у них всё работает ????‍♂️ (повторюсь что с нашей стороны отказоустойчивость по всем направлениям отработана до 99 %). В целом не представляю сейчас жизнь без Zoom (это реально инструмент повышения эффективности). Особенно для меня, человека, который постоянно в дороге и работает на 2 города. Кстати, крайне редко бывают Teams, Яндекс.Телемост, но это скорее экзотика.

Андрей Медведев 26.04.2023 06:51:21

#ПСМ ТАКОЙ УВЛЕКАТЕЛЬНЫЙ ДЕНЬ Сегодня вторую половину дня, как и собирался, провёл на выставке Нефтегаз-2023 Делюсь главными впечатлениями: 1. 70 % участников выставки — китайцы ????????. 2. Запомнилась история китайского завода. Не буду тыкать здесь известного российского производителя бурового оборудования, но часто производство даже у бывших советских заводов полного цикла выглядит именно так: китайский завод попросили российскими буквами нанести название и логотип. 3. У нас основная тема сегодня — это производители буровых насосов. Сейчас доля китайцев на рынке в России близка к 100 %. Задача правильно выбрать китайцев. 4. Американский CAT просит китайцев не продавать двигатели в Россию. Так что хочешь купить мотор, возьми у нагрузки китайский суповой набор. 5. Ключевые компоненты много какого китайского оборудования американские (автоматические трансмиссии, механизмы отбора мощности, контроллеры и т.

д.). 6. В Китае 30-40 производителей. От шильдиковтирателей до огромных завод полного цикла. 7. Производителей из других дружественных стран — Турция, Иран на выставке 0.0…1 % условно. 8. Все китайцы просят после встречи сфоткаться. Видно нужен отчёт что не зря съездили. 9. Все взяли русских переводчиков, но, блин, они ничего не понимают в предмете разговора. Так что наша тактика на найм собственного «китайца» точно оправдана. 10. Каждый раз смотришь сайт и ролик за день до выставки и думаешь: «Почему мы решили не участвовать ????‍♂️». Выходишь с выставки и думаешь, что участие в выставках — это ????

Андрей Медведев 24.04.2023 07:27:14

#ПСМ НЕФТЕГАЗ-2023 Завтра (один день) планирую быть на выставке в Экспоцентре. Пишите, кто хочет пересечься.

Андрей Медведев 23.04.2023 11:10:15

#БИЗНЕС ЗОЛОТАЯ КОНУРА vs. ЗАВОД Ради интереса решил погуглить стоимость этого помещения конкрного типа на Остоженке рядом с Храмом Христа Спасителя в Москве (начало так называемой «Золотой Мили»). Оказалась, что мы примерно за такую же стоимость собираемся построить новый завод ПСМ Прайм 2. Думаю для большинства инвесторов в России выбор очевиден.

Андрей Медведев 23.04.2023 05:40:53

#БИЗНЕС ДЕЛО МОЕЙ ЖИЗНИ В четверг к нам приезжал очень важный клиент и спросил моего коллегу (сам я был в Москве и Питере в этот день): «Зачем Андрей занимается этим бизнесом. Его же в десятки раз не масштабируешь и в Forbes так не попадешь». Вот кратко мой ответ: 1. Я горжусь, чем я занимаюсь. И это все же про быть, а не про казаться. Очень рад, что я продаю не воздух, а крутое железо. И с каждым годом мы делаем всё более сложный и качественный продукт. 2. Я кайфую от того, что я делаю. У нас крутая команда и люди, с которыми приятно каждый день общаться, иногда 24/7. Классные офисы и заводы, где рад проводить большую часть своего жизненного времени. 3. Я каждый день развиваюсь. Новые проекты, новые навыки, новое общение, новые путешествия и т.д. И всё это в огромном количестве каждый день.

4. Я за почти 18 лет абсолютно не устал это делать, а наоборот, иногда даже жалко, что время летит так быстро. 5. Я уверен, что если ты каждый день херачишь, как сумасшедший с головой, то в один прекрасный момент ты вытащишь лотерейный билет на несколько десятков, а может и сотен миллиардов (ставки с каждым годом растут, и это не может не радовать). И это будет заслуженно. P.S. В Forbes я обязательно попаду. Иначе зачем всё это ????????

Андрей Медведев 22.04.2023 10:07:24

#ПСМ ИНЖИНИРИНГОВЫЙ ЦЕНТР В итоге выбрали такой вариант. Дальше разработаем свою уникальную картинку на стену в виде кода (ASCII-графика, например). Отвечаю на замечания из предыдущего поста на эту тему: 1. Что open space (в ПСМ, как я писал, это не обсуждается). 2. Также у нас принципиальная позиция, что инженеры должны быть в близком контакте с производством, а не в изолированном мире.

Андрей Медведев 21.04.2023 04:34:32

#БИЗНЕС УРОВЕНЬ ОБЩЕНИЯ Почему-то принято считать, что чем человек занимает более высокий пост, тем он более надменный и пафосный индюк ????. Возможно, так иногда и бывает, но из моего опыта в большинстве случаев всё наоборот. У некоторых заказчиков мы общаемся на уровне собственников, первых и вторых лиц. И в 90 % случаях в крупных компаниях вице-президенты, генеральные директора — крайне адекватные люди, с хорошим культурным уровнем. Всё по делу, с взаимоуважением и интересом к теме. Помню обратную ситуацию в Новом Уренгое, когда механик мне, генеральному директору системообразующей компании России в области Энергетического Машиностроения, который специально приехал вместе с продажником к нему на Север на встречу, говорит: «Э, ну давай там быстрее вещай, чё там тебе надо от меня». Или ещё более забавную ситуацию на заводе шампанских вин в Питере. Меня одного продажник попросила заехать на встречу, а там сидит энергетик и заявляет: «У тебя есть 15 минут, продавай мне скорее, а то таких как ты у меня дохе***».

Андрей Медведев 20.04.2023 12:06:34

#ПРОМЫШЛЕННОСТЬ ВСЁ ХОРОШО, НО НАДОЛГО ЛИ Удивительная вещь, конечно, встречаюсь с многими производителями оборудования, и все загружены сейчас работой по самое не балуйся. Т.е. в моменте у многих всё очень хорошо, при этом никто не знает, что будет дальше. Это краткосрочный всплеск, а дальше медленное угасание или как? К сожалению, такая неопределенность сказывается на инвестиционном настроения бизнеса. Казалось бы, пока ушли крупные мировые производители, есть уникальная возможность воспользоваться шансом и построить новые заводы и пароходы. Но любые вложения в долгую без стабильности мало кто рискует делать. Поэтому нужны промышленности государственные деньги, гарантии, проекты и, главное, диалог про будущее.

Андрей Медведев 19.04.2023 09:25:01

SX440 Автоматический регулятор напряжения — Stamford AVR SX440

Купить все стабилизаторы Stamford и вращающиеся выпрямители в сборе в Пакистане. Вы можете купить автоматический регулятор напряжения AVR SX440 с мягкой оболочкой для генератора Stamford онлайн из Пакистана или посетив Electronic Power House ( EPH ) и Tetralink Technologies ( TLT ) в Лахоре, которые являются основными дистрибьютор Stamford в Пакистане . Все оригинальные продукты Stamford доступны по очень разумным и лучшим ценам в Пакистане

Основные характеристики:

• SX440 — двухфазный автоматический регулятор напряжения (АРН)
• Вход: макс. 190–264 В переменного тока, 1 фаза, 2 провода
• Выход: макс. 120 В постоянного тока
• Регулировка: +/-1%
• Вибрация: 20–100 Гц (50 мм/сек), 100 Гц–2 кГц

Общее описание

SX440 представляет собой полуволновой тиристорный автоматический регулятор напряжения (АРН) с фазовым управлением и является частью системы возбуждения бесщеточного генератора.
В дополнение к регулированию напряжения генератора схема АРН включает в себя функции защиты от пониженной скорости и потери чувствительности. Мощность возбуждения поступает непосредственно от клемм генератора.
Нарастание положительного напряжения из остаточных уровней обеспечивается за счет использования эффективных полупроводников в силовой цепи АРН.
АРН связан с основными обмотками статора и обмотками возбуждения возбудителя для обеспечения замкнутого контура управления выходным напряжением с регулированием нагрузки +/- 1,0%.
В дополнение к питанию от основного статора, АРН также получает выборочное напряжение от выходных обмоток для целей управления напряжением. В ответ на это выборочное напряжение АРН регулирует мощность, подаваемую на поле возбудителя и, следовательно, на основное поле, чтобы поддерживать выходное напряжение машины в заданных пределах, компенсируя нагрузку, скорость, температуру и коэффициент мощности генератора.
Цепь измерения частоты постоянно контролирует выход генератора и обеспечивает защиту от понижения скорости на выходе системы возбуждения, снижая выходное напряжение пропорционально скорости ниже предварительно установленного порога. Предусмотрена ручная регулировка заводской настройки нижней точки спада частоты (UFRO). Это можно легко изменить на 50 или 60 Гц в полевых условиях путем выбора перемычки.
Предусмотрено подключение удаленного триммера напряжения, позволяющего пользователю точно контролировать выходную мощность генератора. Предусмотрен аналоговый вход, позволяющий подключаться к контроллеру Newage Power Factor или другим внешним устройствам с совместимым выходом.
