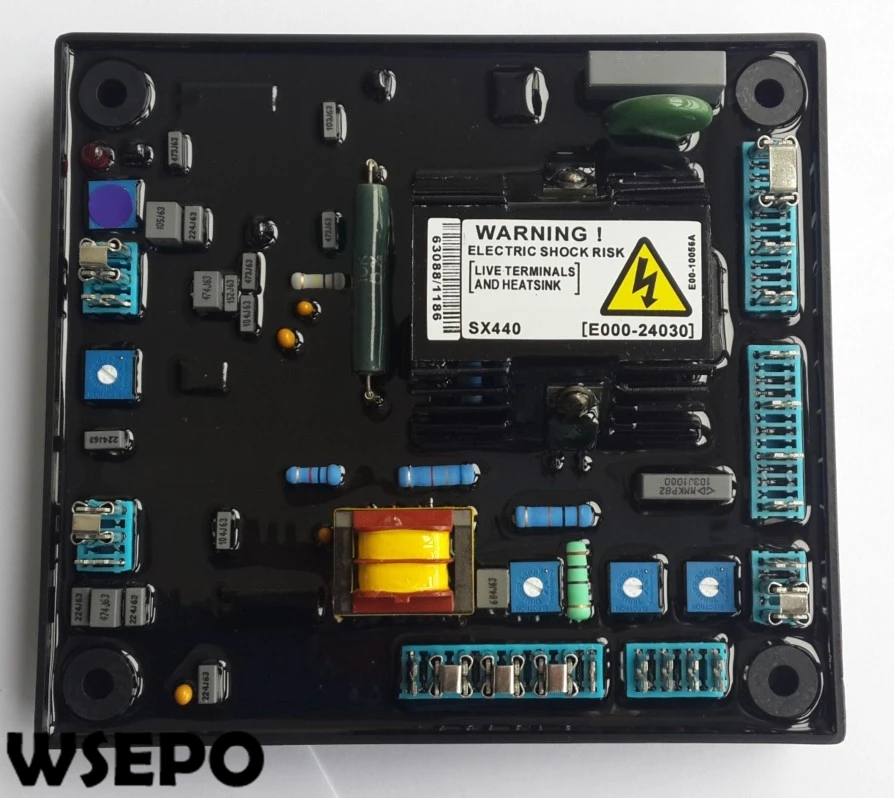

Регулятор напряжения AVR Stamford SX440 в Ярославле

Описание
Характеристики

Описание

Регулятором напряжения SX440 комплектуются синхронные генераторы марки Stamford производства Cummins Generator Technologies. AVR SX440 подходит для замены регуляторов SX460, AS440, SA 465, SA 465-2 и AS480 без функции EBS. Взаимозаменяем с регуляторами напряжения Onan 305-0824 и ZL440 для генераторов поставляемых под торговой маркой ПСМ.

AVR SX440 имеет отдельный измерительный вход и отдельный вход для питания самого регулятора. Данная схема подключения позволяет улучшить характеристику напряжения генератора во время промежуточных нагрузок, например, во время запуска асинхронного двигателя.

Регулятор напряжения SX440 предназначен для параллельной работы, а так же имеет в своем составе аналоговый вход для подключения внешнего контроллера управления.

Характеристики

Для генераторов марки	STAMFORD
Номинальный ток на выходе, А	4
Размеры	150 мм Д * 135 мм Ш * 40 мм В
Вес	418 г ± 2%
Напряжение на входе питания	от 190 до 264 В переменного тока, 1 фаза, 2 провода
Напряжение на измерительном входе	от 190 до 264 В переменного тока, 1 фаза, 2 провода
Номинальный ток на выходе	4 А
Максимальный ток на выходе (не более 10сек)	10 А
Частота на измерительном входе	50/60 Гц, выбирается перемычкой
Сопротивление на выходе	мин. 15 Ом
Напряжение на выходе	максимально 90 В пост. тока при напряжении на входе питания 207 В пер.тока
Автоматическая коррекция напряжения	± 1% (при отклонении частоты двигателя от номинальной не более 4%)
Внешняя регулировка напряжения	± 10 % внешним потенциометром 1 кОм, 1 Вт
Аналоговый вход, макс напряжение	± 5 В постоянного тока
Аналоговый вход, чувствительность	1 В для 5% напряжения генератора
Аналоговый вход, сопротивление	1 кОм

Автоматические регуляторы напряжения (AVR) — ООО ПКФ «Энергодизельцентр»

Главная
Информация
Дизельные двигатели и запасные части к ним
Автоматические регуляторы напряжения (AVR)

Регулятор напряжения (AVR) является частью системы возбуждения синхронного бесщёточного генератора и предназначен для стабилизации выходного напряжения путём регулирования тока в обмотке возбуждения. Кроме регулировки напряжения, схема регулятора обеспечивает электронную защиту от перегрузки и падения частоты вращения. Регулятор подключается к основной обмотке статора и обмотке возбуждения. Напряжение питания и измеряемое напряжение корректор напряжения получает от основной обмотки статора.

Схема измерения частоты блока управления генератором постоянно отслеживает изменения частоты на выходе генератора и обеспечивает защиту при снижении частоты вращения вала ниже, заранее установленных значений, путем уменьшения выходного напряжения пропорционально частоте вращения.

В регуляторе напряжения измеряемое напряжение сравнивается с заданным (опорным) напряжением. В соответствии с их разницей изменяется напряжение на обмотке возбуждения и, следовательно, основное магнитное поле, поддерживающее выходное напряжение генератора в заданных пределах независимо от изменений нагрузки, частоты вращения, температуры и коэффициента мощности генератора.

Автоматический регулятор напряжения M16FA655A, Marelli Motori

Размеры, ДхШхВ 147х89х40 мм
Вес 350 г ± 2%

Автоматический регулятор напряжения M31FA600A, Marelli Motori

Размеры, ДхШхВ 180х167х42 мм
Вес 900 г ± 2%.

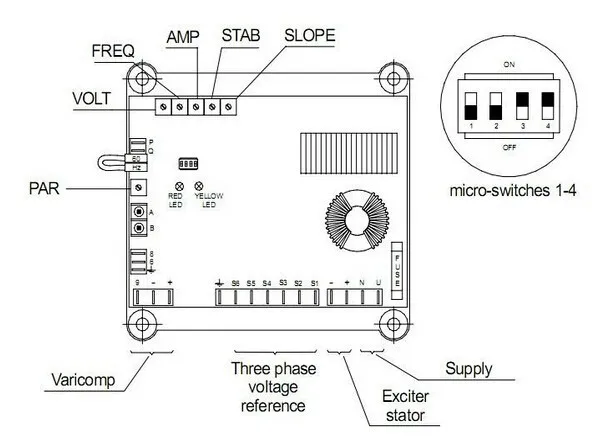

Автоматический регулятор напряжения M40FA610A, Marelli Motori

Размеры, ДхШхВ 180х167х42мм
Вес 900 г ± 2%

Автоматический регулятор напряжения EA05A, Marelli Motori (серия MJB)

Размеры, ДхШхВ 101 x 69 x 47,5 мм
Вес 183 г ± 2%

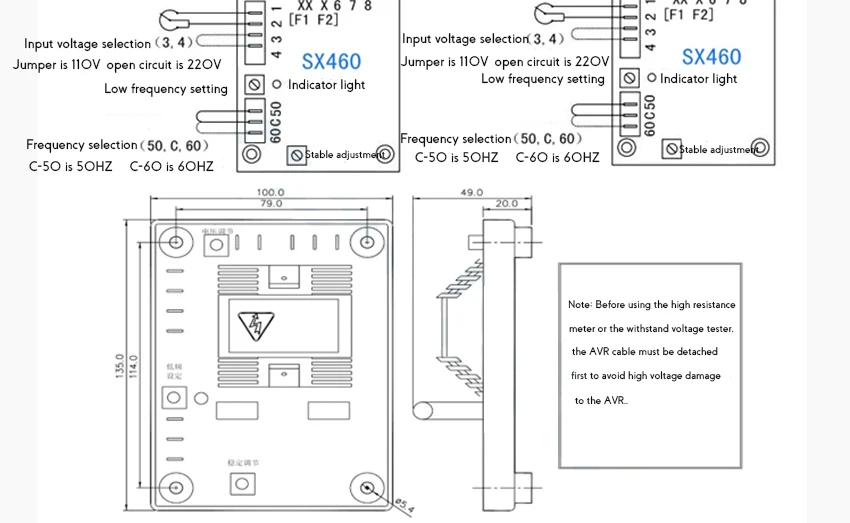

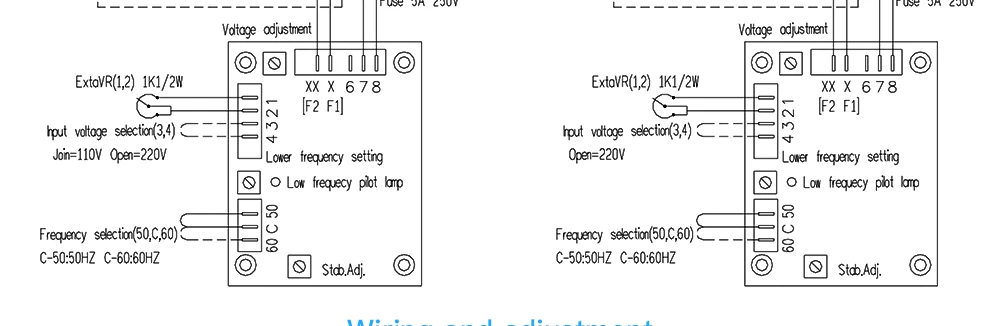

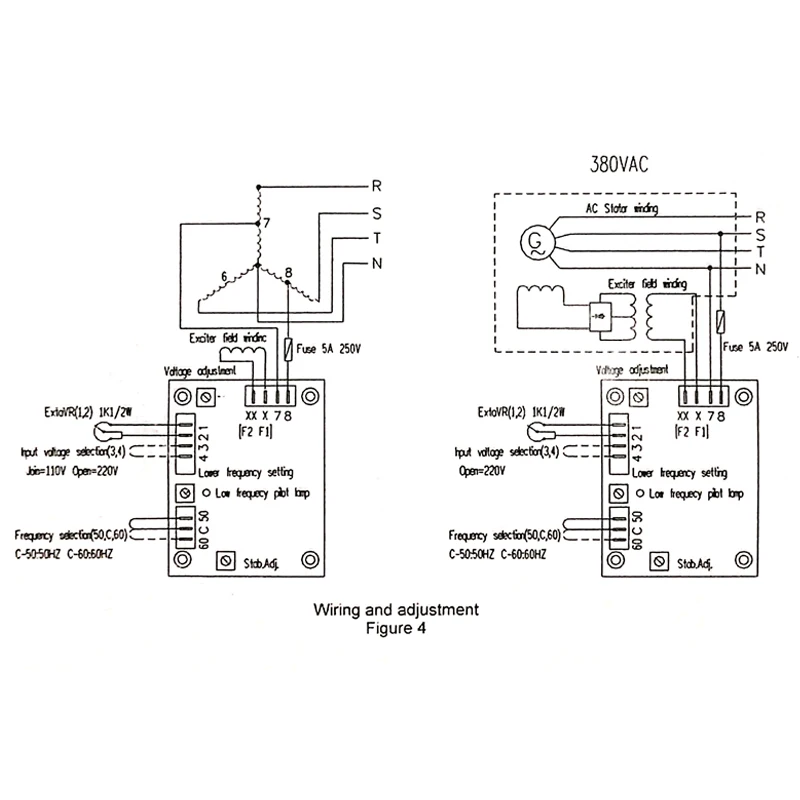

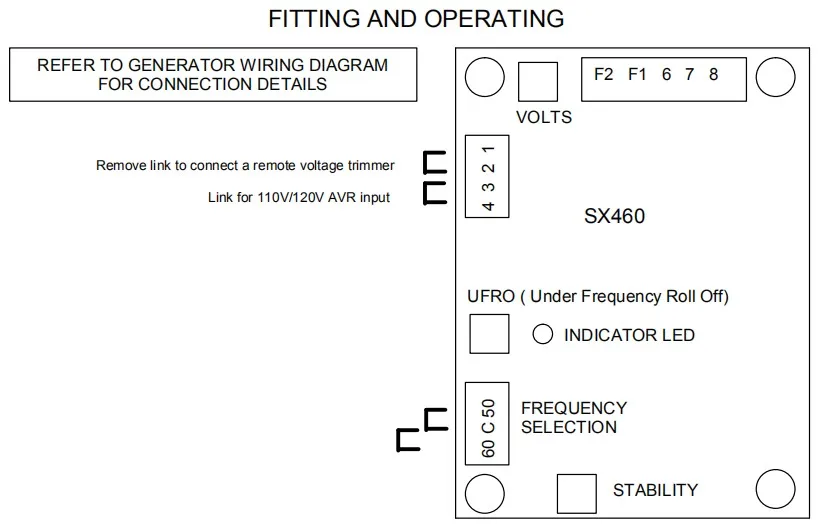

Автоматический регулятор напряжения EA460 (SX460), Stamford

Размеры (ДхШхВ), мм 135 х 100 х 49
Вес, грамм 243

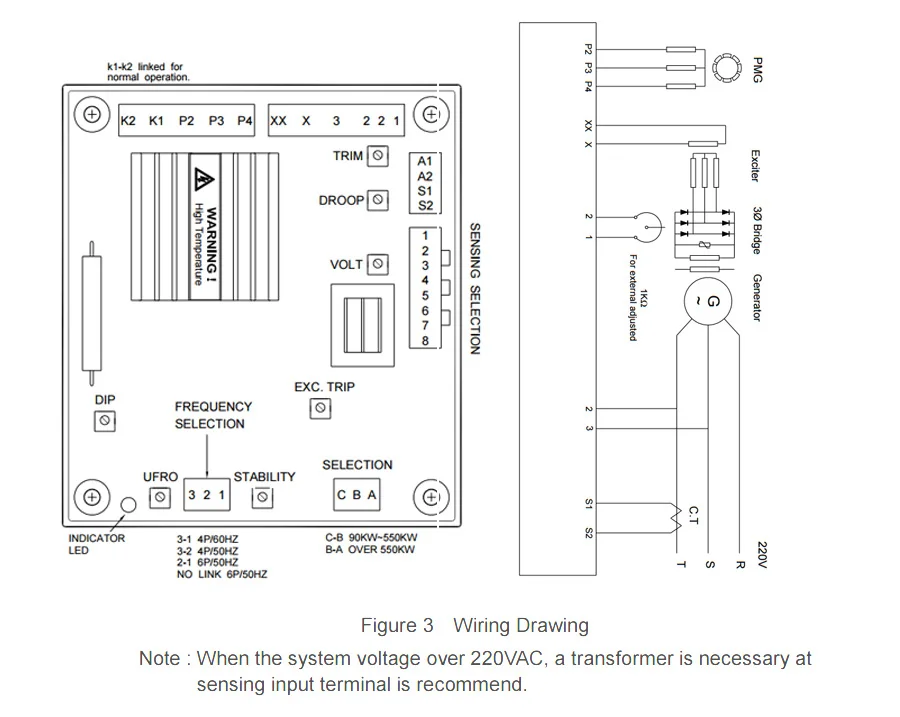

Автоматический регулятор напряжения MX321 (EA321), Stamford

Размеры, ДхШхВ 204х153х35 мм;
Вес 800 г ± 2%.

Автоматический регулятор напряжения EA341 (MX341), Stamford

Размеры, ДхШхВ 152х138х39 мм;
Вес 550 г ± 2%.

Автоматический регулятор напряжения EA440 (SX440, AS440), Stamford

Размеры, ДхШхВ 134х100х30 мм;
Вес 360 г ± 2%.

Автоматический регулятор напряжения AVR AS480, Stamford

Размеры, ДхШхВ 130х90х39 мм;
Вес 340 г ± 2%.

Автоматический регулятор напряжения AVR EA440T, Stamford

(Аналог SX440)
Размеры, ДхШхВ 150х135х40 мм
Вес 489 г ± 2%

Автоматический регулятор напряжения AVR HVR-30, Linz Electric

Размеры, ДхШхВ 150х114,7х35,2 мм
Вес 520 г ± 2%

Автоматический регулятор напряжения AVR HVR-11, Linz Electric

Размеры, ДхШхВ 97х92х39 мм
Вес 280 г ± 2%

Корректор напряжения КРН-04К1 (КН-3)

Размеры ДхШхВ 202х160х75 мм;
— вес 1 100 г ± 2%.

Корректор регулятор напряжения КРН-04К (замена КН-8, КН8-К2)

Размеры ДхШхВ 150х100х80 мм;
вес 300 г ± 2%.

Блок коррекции напряжения КРН-04 М (замена КНМ-3)

Блок коррекции напряжения КНМ-3. Блок коррекции напряжения КНМ-3.

Корректор напряжения КРН-04 С (замена К-100)

Корректор регулятор напряжения КРН-04

Габаритные размеры 120 х 100 х 55 мм
Вес 500 г ± 2%

Корректор напряжения АРН ЮГИШ

Размеры, ДхШхВ 190х140х83мм
Вес 1 000 г ± 2%

Автоматический регулятор напряжения AVR R220, Leroy Somer

Размеры, ДхШхВ 124х85х52 мм
Вес 400 г ± 2%.

Автоматический регулятор напряжения R230 (EA230), Leroy Somer

Размеры ДхШхВ 140х75х51 мм;
Вес 310 г ± 2%.

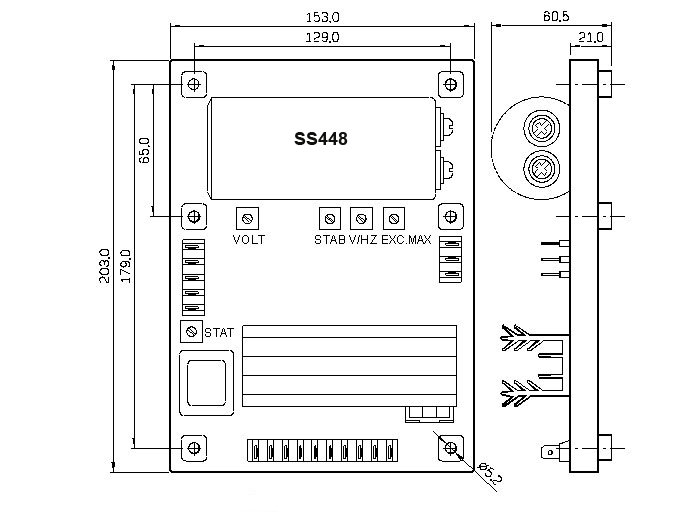

Автоматический регулятор напряжения R438 (EA438 и R448), Leroy Somer

Размеры, ДхШхВ 170х140х80 мм
Вес 680 г ± 2%

Автоматический регулятор напряжения AVR R449, Leroy Somer

Размеры, ДхШхВ 202х141х57 мм
Вес 970 г ± 2%.

Автоматический регулятор напряжения AVR R450, Leroy Somer

Размеры, ДхШхВ 202х141х57 мм
Вес 1200 г ± 2%

Автоматический регулятор напряжения AVR R450М, Leroy Somer

Размеры, ДхШхВ 202х141х57 мм
Вес 1200 г ± 2%

Автоматический регулятор напряжения AVR R726, Leroy Somer

Размеры, ДхШхВ 127х112х35 мм
Вес 400 г ± 2%

Гребенка к муфте соединительной генераторов

Гребенка к муфте соединительной генераторов предназначены для ремонта соединительных муфт дизель-генераторов и соединения дизельных двигателей и синхронных генераторов серии. В комплект муфты соединительной входит несколько подобных гребенок.

Амортизатор соединительной муфты

Резиновые пальцы (амортизаторы к соединительной муфте) предназначены для ремонта соединительных муфт дизель-генераторов и соединения дизельных двигателей и синхронных генераторов.

STAMFORD SX440 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Скачать

Скачать

Добавить в мои руководства

Добавить эту страницу в закладки Руководство будет автоматически добавлено в «Мои руководства» распечатайте эту страницу

страница из 5
Закладки

Руководство по эксплуатации

Установка • Эксплуатация • Техническое обслуживание

Регулятор напряжения

Тел. : +86 577 56784310

Факс: +86 577 56667563

Эл. Предыдущая страница

Следующая страница

Связанные руководства для Stamford SX440

Инструкции по переоборудованию контроллера Stamford AS440
Установка as440 avr вместо sx440 avr (4 страницы)
Контроллер Stamford SX421 Спецификация, инструкция по установке и эксплуатации
Автоматический регулятор напряжения (4 страницы)
Контроллер Stamford SX460 Элементы управления и функции
Автоматический регулятор напряжения (авр) (24 страницы)
Контроллер Stamford MX321 Оригинальное руководство по эксплуатации
Автоматический регулятор напряжения (41 стр. )

Контроллер Stamford DM730 Инструкция
Цифровой автоматический регулятор напряжения (18 стр.)
Контроллер Stamford AS480 Инструкция
Автоматический регулятор напряжения (авр) (32 страницы)
Спецификация контроллера Stamford AS440, установка и настройка
Автоматический регулятор напряжения (4 страницы)
Контроллер Stamford MX341 Спецификация, установка и настройка
Автоматический регулятор напряжения (авр) (4 страницы)

Краткое содержание для Stamford SX440

SX440 Автоматический регулятор напряжения | Stamford AVR SX440

Купить все стабилизаторы Stamford и вращающиеся выпрямители в сборе в Пакистане. Вы можете купить автоматический регулятор напряжения AVR SX440 с мягкой оболочкой для генератора Stamford онлайн из Пакистана или посетив Electronic Power House ( EPH ) и Tetralink Technologies ( TLT ) в Лахоре, которые являются основными дистрибьютор Stamford в Пакистане . Все оригинальные продукты Stamford доступны по очень разумным и лучшим ценам в Пакистане.

Вход: 190–264 В переменного тока макс., 1 фаза, 2 провода

Выход: макс. 120 В постоянного тока

Регулировка: +/-1%

Вибрация: 20–100 Гц (50 мм/сек), 100 Гц–2 кГц

Общее описание

SX440 представляет собой полуволновой тиристорный автоматический регулятор напряжения (АРН) с фазовым управлением и является частью системы возбуждения бесщеточного генератора.
В дополнение к регулированию напряжения генератора схема АРН включает функции защиты от пониженной скорости и потери чувствительности. Мощность возбуждения поступает непосредственно от клемм генератора.
Нарастание положительного напряжения из остаточных уровней обеспечивается за счет использования эффективных полупроводников в силовой цепи АРН.
АРН связан с основными обмотками статора и обмотками возбуждения возбудителя для обеспечения замкнутого контура управления выходным напряжением с регулированием нагрузки +/- 1,0%.
В дополнение к питанию от основного статора, АРН также получает выборочное напряжение от выходных обмоток для целей управления напряжением. В ответ на это выборочное напряжение АРН регулирует мощность, подаваемую на поле возбудителя и, следовательно, на основное поле, чтобы поддерживать выходное напряжение машины в заданных пределах, компенсируя нагрузку, скорость, температуру и коэффициент мощности генератора.
Цепь измерения частоты постоянно контролирует выходную мощность генератора и обеспечивает защиту от пониженной скорости на выходе системы возбуждения путем снижения выходного напряжения пропорционально скорости ниже предварительно установленного порога.
