Сабельная пила из дрели своими руками
Представьте, что вам необходимо отпилить деревянный брусок, а ножовки под рукой нет. Любимый электролобзик на другом объекте или вообще сломался, а рабочий процесс не терпит промедления. Ситуация знакомая многим, не правда ли? Большинство мастеров знают, как дорог рабочий инструмент в нужный момент. Работа кипит, проволочек нет, все довольны. Хуже, когда его нет, а заменить его попросту нечем.
Самоделка, рассматриваемая сегодня заслуживает внимания хотя бы потому, что действительно помогает решить задачу распиловки с помощью обычной дрели или шуруповерта. Ее допустимо изготовить в домашних условиях своим руками. И это не какое-нибудь одноразовое приспособление. Это полноценный технический инструмент-насадка, который расширяет возможности основного электроприбора, предназначенного как нам казалось ранее, только для сверления и закручивания саморезов. С помощью нее вы действительно сможете распилить брусок или даже доску обычным полотном для ножовки по металлу и превратить обычную дрель в сабельную пилу.

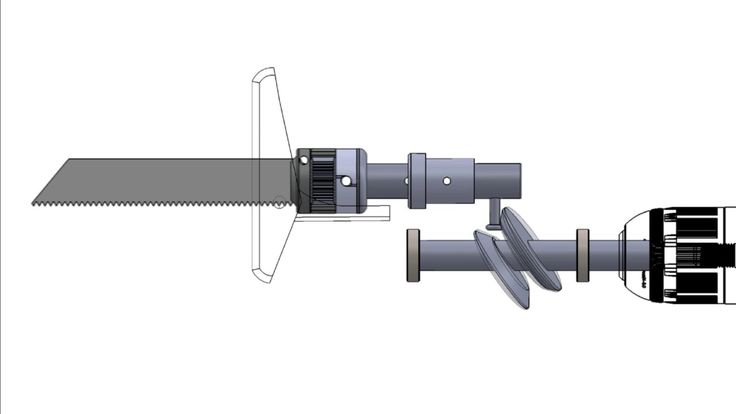

Принцип действия пилы
По сути, крутящий момент дрели никуда не девается. Он лишь преобразуется подобием фрикционной передачи в возвратно-поступательные движения за счет криво посаженного подшипника. Его корпус скользит между двумя мелкими подшипниками, установленными вертикально на небольшом металлическом квадрате. Именно этот элемент приводит в движение полотно, затянутое на его конце в специальный зажим. Насадка крепится на валу, проточенном для достаточного диаметра под патрон дрели или шуруповерта.
Изготавливаем насадку для пиления древесины
Оговоримся сразу, что из подручных средств такое приспособление не собирается. Большая часть его достаточно точно выверена по размерам, проточена на токарном и фрезерном станках. Однако если вы сомневаетесь в возможностях своей мастерской, их всегда можно изготовить на заказ.
Перед началом работ стоит сделать чертеж данной сборки, просчитав размеры каждого элемента и выверить их пропорционально.
Наше приспособление сделано полностью из металла, и поэтому тиски в этот раз – инструмент обязательный.
Делаем вал с подшипником
Для этого элемента необходим металлический стержень. Его сечение по возможности должно быть одинаковым, поэтому лучше всего если он будет проточенным на токарном станке.
Зажимаем его в тисках, и приблизительно в середине напильником стачиваем косой паз как на фото.
Переворачиваем стержень противоположной стороной, и проделываем зеркальный паз оставляя толщину всего 2-3мм для размещения подшипника.
Насаживаем подшипник на посадочное место вала, расточенное напильником. Подшипник нам понадобится самый обыкновенный – шариковый, однорядный, открытого типа. Посадочное отверстие, равно как и диаметр внешнего кольца, придется подбирать опытным путем.
Закрепить подшипник на валу помогут специальные зажимы.
Их мы делаем из отрезков трубки, плотно насаживаемой на вал. Срезать эти отрезки нужно точно под угол наклона подшипника. Для зажима на валу эти трубки необходимо оборудовать отверстием с винтом под небольшой шестигранник по типу ограничителя для сверл.
Фиксируем эти зажимы вплотную прижимая ими корпус подшипника таким образом, чтобы стенки их касались только внутреннего его кольца.
Берем четыре шайбы подходящего диаметра, и насаживаем их по паре с каждой стороны вала. Это поможет снизить трение зажимов вала о боковые опоры нашей насадки во время работы. Вал с подшипником готов!
Оборудуем корпус нашего устройства
Наверняка все понимают, что сам по себе вал не будет работать в отдельности. Для него необходимы упоры, на которых он будет держаться, и относительно которых он будет двигаться. Они должны быть такими как на фото – два квадрата с отверстиями под свободный ход вала со стороны плоскостей, и крепежными отверстиями с резьбой под болты со стороны ребер.
Собирается эта конструкция так (фото).
Небольшой пластиной с четырьмя сквозными отверстиями по краям накрываем конструкцию, и закрепляем ее на болты. Это будет первая крышка корпуса.
На данном этапе наша насадка должна выглядеть вот так (фото)
С противоположной стороны размещаем два квадрата с крепежными отверстиями под болты. Они должны быть такого размера, чтобы третий квадрат, который будет размещен между ними, мог свободно двигаться относительно них.
Средний квадрат необходимо подготовить. На нем размещаем два мелких подшипника на винтах. Они будут скользить по основному большому подшипнику, закрепленному на валу.
Прикрываем квадраты крышкой, аналогичной первой, и притягиваем ее на винты. Насадка практически готова. Можно проследить как двигается вал с подшипником, вытягивая назад и вперед средний квадрат.
Изготавливаем наконечник для сабельной пилы
Для того чтобы закрепить ножовочное полотно необходим переходник-зажим. Наконечник, предложенный автором, имеет торцевой паз квадратного сечения. Со стороны плоскостей размещены прижимные болты под шестигранный ключ. При плотном зажиме они утапливаются заподлицо с плоскостью наконечника.
Насаживаем наконечник-зажим на средний квадрат, и закрепляем его положение прижимным болтом.
Теперь вставляем ножовочное полотно в наконечник, и закрепляем его следующими двумя прижимными болтами.
Чтобы стабилизировать работу подвижного квадрата с полотном при распиловке, добавляем упорный уголок (фото).
Закрепляем его на два винта, и центруем паз на его ребре относительно полотна.
Насадка-«сабельная пила» для дрели готова.
Ее удобно и безопасно держать в руках, да и занимает она совсем немного места. Такой инструмент действительно стоит сделать для своей мастерской, поскольку он сможет выручить в нужный момент с распиливанием древесины. Остается только опробовать ее в действии и убедиться в широких возможностях своего инструмента!

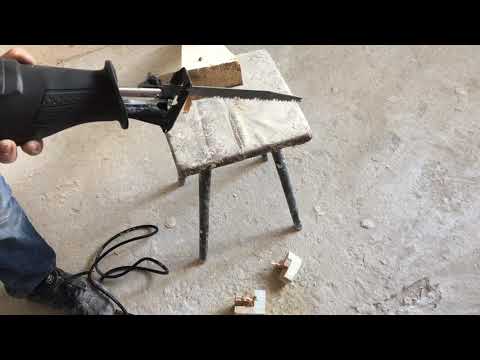

Смотрите видео

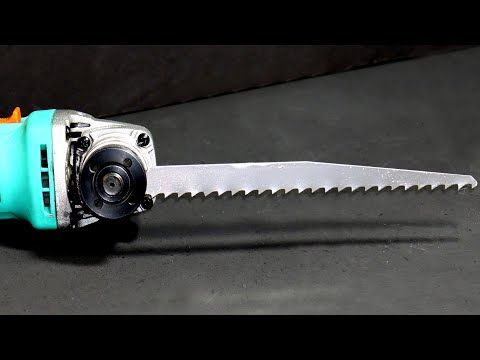

Самодельная электрическая ножовка из болгарки » Изобретения и самоделки
Болгарка, наверное, самый популярный инструмент для изготовления разного рода самодельных станков и приспособлений. С ее использованием разного рода прилад великое множество. Разные приспособы улучшают производительность работы мастеров, особенно тех, кто пока не может позволить себе пополнить арсенал более богатым набором.
Механизм УШМ может быть использовать для изготовления электроножовки, что полностью изменит функциональное назначение инстумента -донора. Для вас мастер-класс, в котором будет сделана своими руками сабельная пила по дереву с приводом от УШМ.
Товары для изобретателей Ссылка на магазин.
Что нужно для работы над сабельной пилой из болгарки:
- ножовка по дереву;
- подшипник с внутренним диаметром 22 мм;
- 2 увеличенные шайбы М14;
- гайка М14;
- болт М8;
- стальная труба d 40 мм;
- 5 болтов М6;
- 11 гаек М6;
- листовая сталь 2 мм.
Делаем насадку
Разбираем ручную ножовку на части, удаляя рукоять.
Электроника для самоделок вкитайском магазине.
Для обеспечения возвратно-поступательных движений изготовим эксцентрик. Для этого на шпиндель болгарки надевается шайба, подшипник, шайба и гайка М14. Для смещения центра конструкции необходимо вставить обрезок болта М8 в зазор между шпинделем и подшипником. Его нужно срезать под высоту подшипника. Закрепляем детали гайкой, теперь эксцентрик сможет вращаться без трения на резьбе шпинделя.
Чтобы закрепить пилу, повторим те же действия, что и на стандартном защитном кожухе УШМ.
Отрезок трубы длиной, равной расстоянию между началом редуктора и серединой подшипника эксцентрика. Частично делим его на 2 кольца. Срез нужно делать больше половины. Линия надреза проходит напротив края посадочного места для крепления кожуха.
Теперь разрезаем нижнее кольцо.
К краям среза приваривается по гайке М6. С их помощью кольцо будет стягиваться как хомут при закручивании болта.
В полотне ножовки сверлится отверстие на 1 мм больше внешнего диаметра подшипника. Сверху и снизу оно немного растачивается. Делать такую работу непросто, так как сталь закаленная.
Из листовой стали вырезается 2 одинаковые прямоугольные пластины произвольного размера. В их центре сверлится отверстие 40 мм.
Одна пластина сваривается с трубкой-хомутом.
По углам обоих прямоугольников сверлится по отверстию 6 мм. Они должны быть напротив друг друга.
На полотне ножовки делается разметка отверстий, как на пластинах.
Они сверлятся, после чего растачиваются напильником, чтобы получить возможность хода полотна. Точить нужно в обе стороны в горизонтальном направлении от центров отверстий.
Для эстетики можно покрасить аэрозольной краской из баллончика.
Чтобы воспользоваться насадкой, нужно смазать солидолом контактные поверхности полотна и прижимных пластин.
Детали стягиваются между собой болтами с гайками. Притягивать нужно неплотно. Сверху ставятся контргайки, чтобы полотно не откручивалось и не зажималось.
На болгарке собирается эксцентрик, и насадка ставится вместо защитного кожуха. Все сабельной пилой можно пользоваться. После применения оснастку можно снять и применять УШМ как обычно.
И приступаем к работе по отпиливанию.
Смотрите видео
https://sdelaysam-svoimirukami.
ru
5 причин, по которым вам нужна сабельная пила в ящике для инструментов «Сделай сам»
Нравится этот пост? Поделись! 🙂
19 акции
- Поделиться
- Твит
Этот пост спонсируется The Home Depot и является частью программы The Home Depot PROspective Tool Review Program.
Одним из самых первых инструментов, которыми я когда-либо владел, была сабельная пила, но я буду честен с вами: я не знал, что это такое, и я не думал, что мне это когда-нибудь понадобится. Это было еще в 2014 году, когда я посетил свою первую блог-конференцию, и компания, производящая инструменты, раздавала такие инструменты, как мятные леденцы, на столе для переговоров («Вы получаете электроинструмент! Вы получаете электроинструмент!»)
Однако с годами, когда я научился делать больше проектов по дому, стало очевидно, что сабельная пила определенно является инструментом, который вам нужен в вашем наборе инструментов для самостоятельной работы (другие 5 начальных электроинструментов, которые я рекомендую для вашего набора инструментов, это : электролобзик, дрель, циркулярная пила, гвоздезабивной и шлифовальный станок).
Позже я планирую сделать более подробное руководство по использованию сабельной пилы, но в этом посте я расскажу о причинах, по которым вам стоит попробовать сабельную пилу.
В рамках программы обзора инструментов The Home Depot ProSpective мне посчастливилось получить в руки бесщеточную одноручную сабельную пилу RIDGID OCTANE
5 причин, по которым вам нужна сабельная пила в наборе инструментов «Сделай сам»
Я уверен, что существует более 5 причин, но, исходя из своего опыта, я поделюсь с вами пятью основными причинами, по которым сабельная пила приходит вам в голову пригодится и почему вы должны добавить его в свою коллекцию инструментов.
Причина № 1: он прорезает застрявшие гвозди и шурупы
Пару месяцев назад я делал ремонт в подвале, который включал удаление старых ветхих досок 2 x 8 из металлических стрингеров и замену их свежими досками 2 x 8.
Большинство гвоздей, удерживающих старые доски, можно легко выбить молотком, но я ни за что не смог вытащить пару ржавых гвоздей, удерживающих некоторые доски на месте.
Я попытался разрезать древесину пополам… потом понял, что это не освободит древесину. Мне нужно было подстричь ногти!
Вместо этого я мог бы вставить возвратно-поступательное лезвие между стрингером и 2 x 8 и срезать ржавый гвоздь, освобождая доску от стрингера. Буквально не было другого инструмента, который позволил бы мне сделать это так чисто.
Бывают случаи, когда вам просто нужно обрезать гвоздь или шуруп в неудобном месте. И сабельная пила справится с этой задачей.
Если вы из тех, кто любит использовать доски для поддонов, наличие такой сабельной пилы также значительно облегчит разрушение поддонов.
Причина № 2: можно резать одной рукой
Не все сабельные пилы одинаковы.
Предыдущие, которые у меня были, , требовали для работы двумя руками для безопасности и контроля. Но бесщеточная одноручная сабельная пила RIDGID OCTANE была разработана для работы одной рукой. Конечно, вы всегда можете использовать две руки, если хотите (в большинстве случаев я так и делаю, просто из хорошей практики и привычки). Но ты не есть к этой пиле (см. выше, как я использовал две руки при резке поддона).
Это может показаться не таким уж большим делом, но в проектах «сделай сам» и в торговле иногда ваши руки что-то держат… или скрепляют что-то… так что у вас может быть только одной рукой. Эта пила специально разработана для работы одной рукой.
Причина № 3: Легко режет 2 x 4 и более толстую древесину
Как вы можете видеть выше, эта сабельная пила легко разрезает 2 x 8. Но она может резать древесину различной толщины. В строительстве для межкомнатных перегородок применяют 2 х 4 с.
Если вам когда-нибудь понадобится обрезать и заменить шпильку из-за повреждения, сабельная пила отлично подойдет. Это позволяет вам попасть в ограниченное пространство (шпильки обычно имеют размер 16 дюймов в центре, поэтому в этих местах не так много места для больших режущих инструментов).
Причина № 4: это идеальный инструмент для сноса
Сабельные пилы не используются для точных распилов, когда вам нужно, чтобы древесина выглядела красиво и красиво. Если вы хотите делать мебель, вы не станете доставать сабельную пилу и говорить: «Эй, давайте я просто отрежу этот кусок фанеры по размеру». Люди в профессии, конечно, знают это, но если вы новичок и не умеете определять, какой диск использовать для какого проекта, просто знайте, что сабельная пила = снос и грубая резка.
Кроме того, этот тип относится к «Причине № 1» в том смысле, что сабельная пила может легко прорезать древесину, которая может содержать металлические гвозди и винты, что делает ее идеальной для сноса, когда вы не хотите беспокоиться о металле.
Просто убедитесь, что вы используете деревянные лезвия с гвоздями.
Причина № 5: обрезает ветки деревьев, поддоны, трубы и многое другое
лезвие для обрезки. Вы также можете резать различные материалы, такие как трубы из ПВХ и многое другое. Также есть различные лезвия, в зависимости от задачи.
Опять же, вы видите здесь, как я маневрирую лезвием между деревяшками, чтобы срезать гвозди, что говорит о причине № 1. Но независимо от того, режете ли вы цельные доски или просто разрезаете поддоны на части, этот диск для сабельной пилы — отличный инструмент для резки поддонов.
Одна особенность, которая мне очень нравится, это то, что у него есть собственный независимый переключатель включения/выключения света на рукоятке. Индикаторы большинства инструментов не включаются, пока не сработает курок. Однако с этой бесщеточной одноручной сабельной пилой RIDGID OCTANE вы можете просто включить свет, чтобы осветить свое рабочее место, не задействуя полотно.
Мне нравится эта функция!
Некоторые другие действительно важные особенности этой сабельной пилы включают в себя:
- Обладает в 2,5 раза большей мощностью по сравнению с предыдущим устройством.
- На 30 % меньше вибрации для большего контроля.
- Подсветка на передней панели включается и выключается рукояткой, независимой от курка.
- В 3 раза мощнее для непревзойденных работ по сносу.
- Вращательное движение ON/OFF для более быстрой резки дерева (орбитальное) или резки металла (неорбитальное).
Если вы никогда не задумывались о том, чтобы добавить сабельную пилу в свой арсенал электроинструментов, сделанных своими руками, то вам обязательно стоит рассмотреть этот инструмент. Это не инструмент, который вы собираетесь вытащить и вырезать из фанеры, чтобы сделать красивую мебель. Но ты будешь
Скажем так, сабельная пила — это один из тех инструментов, о необходимости которого вы не подозревали до тех пор, пока он вам не понадобился. Но вы будете благодарны, что он был под рукой!
Понравился этот пост? Нажмите здесь, чтобы СОХРАНИТЬ на Pinterest!
Вы можете купить эту Бесщеточную одноручную сабельную пилу RIDGID OCTANE в HomeDepot.com и онлайн на HomeDepot.com.
У вас есть сабельная пила? Если да, то для чего вы его использовали и нашли ли вы его полезным для выполнения программы? Оставьте комментарий ниже, и давайте поговорим об этом!
Загрузите 5 бесплатных пакетов!
Thrift Diving вдохновляет женщин украшать, улучшать и содержать свой дом самостоятельно… используя краски, электроинструменты и комиссионные магазины! Используйте эти 5 печатных форм, контрольных списков и электронных книг, чтобы начать!
Имя
Адрес электронной почты
Мы используем это поле для обнаружения спам-ботов.
Если вы заполните это, вы будете отмечены как спамер.
Нравится этот пост? Поделись! 🙂
19 акции
- Поделиться
- Твит
Что такое сабельные пилы и как их использовать (сделай сам)
Обновлено: 20 декабря 2019 г.
Лучший инструмент для ремоделирования — с отношением Следующий проект›
Семейный мастер на все руки
Сабельные пилы облегчают снос и делают его более увлекательным. Вы можете бороться и вырвать его с помощью различных ломов и ножовок, или вы можете использовать сабельную пилу и просто вырезать его. Это идеальный инструмент для разрушения. Окна, стены, сантехника, двери и многое другое — просто вырежьте и выбросьте. Вот как получить максимальную отдачу от вашей сабельной пилы.
Авторы журнала «Сделай сам» журнала «Семейный мастер на все руки»

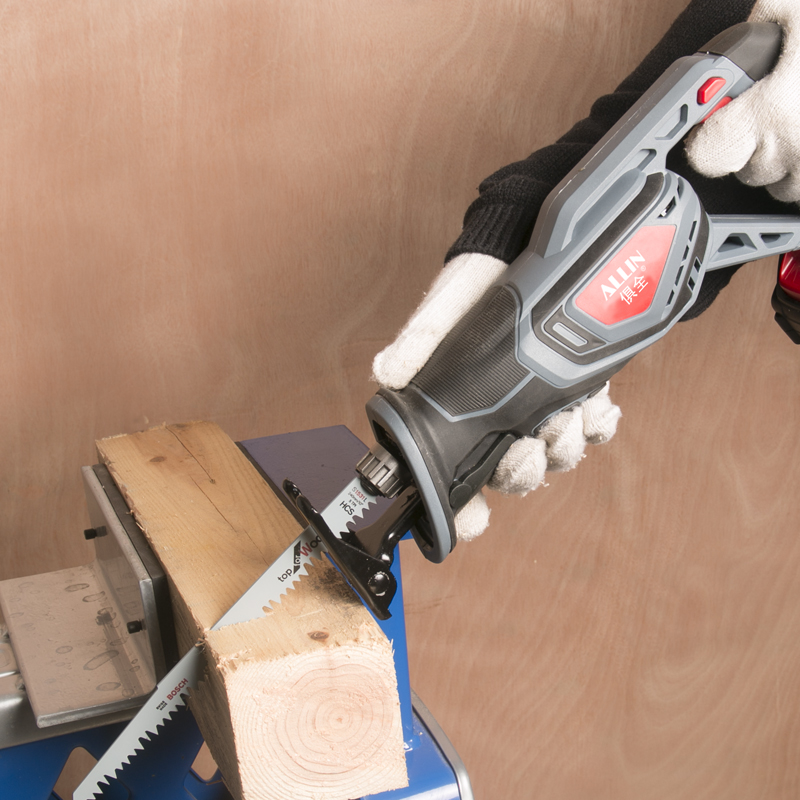

Что такое сабельная пила?
Используйте компоненты каркаса в качестве направляющей
Проведите лезвием вдоль каркаса, чтобы разрезать фанерную обшивку. Приготовьтесь. Зафиксируйте колени в перилах лестницы. Если возможно, прислонитесь к чему-нибудь твердому для поддержки. Это работает для оконных и дверных проемов, концов стен и крыш, а также в любом другом месте, где вы позволяете фанерной обшивке разрастаться. Этот метод также работает во время сноса — просто проведите лезвием по последнему элементу каркаса, чтобы он остался.
Лучший инструмент для сноса зданий

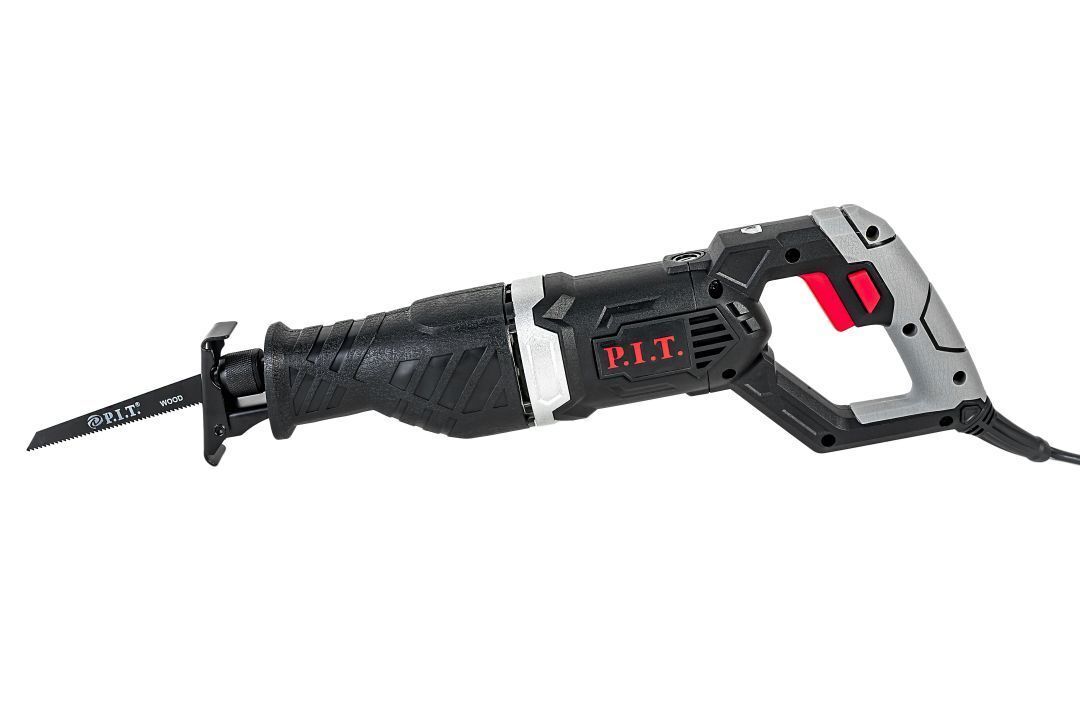

Сабельные пилы, представленные в 1951 году, быстро стали излюбленным инструментом подрядчиков. Многие современные пилы оснащены большими двигателями на 10 ампер, переменной скоростью, заменой полотна без ключа и рабочим ходом 1-1/4 дюйма.
Сабельная пила — это «инструмент для прохода». Это инструмент, которым вы будете владеть, когда станете серьезным мастером, занимающимся ремонтом или капитальным ремонтом.
Если вы покупаете его в наши дни, будьте готовы заплатить от 100 до 300 долларов, в зависимости от бренда и функций. Вы бы предпочли использовать сабельную пилу для одноразового ремонта? Возьмите его напрокат, но вы обнаружите, что лучше бы потратили деньги на его покупку, чтобы потом снова получить его.
Мы покажем вам различные варианты использования сабельных пил, а также эффективные и безопасные способы достижения профессиональных результатов. Сабельная пила не используется в качестве тонкого инструмента для крафта. Это рабочая лошадка, получившая свое название за короткий ход лезвия вперед-назад. Лезвие открыто, поэтому вы можете направить его в труднодоступные места. Благодаря этой функции вы можете использовать его в ситуациях, когда другие пилы будут медленными, непрактичными или представляют больший риск для безопасности. По сравнению с циркулярной пилой сабельной пилой легче управлять, когда вы режете над головой или работаете с лестницы.
Лучшее лезвие для лучшей работы
Используйте правильное лезвие
Используйте лезвие для резки металла, чтобы разрезать трубы.
Выбрав правильный нож, вы сможете решать различные задачи.
- Для резки металлических труб и гвоздей используйте полотно с мелкими зубьями, напоминающее ножовку.
- При резке дерева используйте грубое лезвие.
- Используйте лезвие с самыми крупными зубьями, чтобы прорезать штукатурку.
- Некоторые лезвия беззубые. Они покрыты абразивным зерном из карбида вольфрама; используйте их для резки камня, керамической плитки и чугуна.
Не всегда нужно быть привередливым в выборе лезвия. Используйте деревянное лезвие для резки гвоздей, чтобы прорезать черепицу и фанеру, а также гвозди 2×4.
Большинство типов лезвий имеют стандартный размер 6 дюймов. длины. Доступны лезвия меньшего размера для лобзика или выберите 12-дюймовый. лезвие — полезно для проникновения в глубокие ниши, разрезания массивных ландшафтных бревен и обрезки деревьев.
Несмотря на прочность, лезвия не являются нерушимыми. Они одноразовые, и их следует менять так часто, как вы чувствуете, что тупое лезвие замедляет резку. Биметаллические лезвия с зубьями из «инструментальной стали», соединенными с гибким лезвием из «пружинной стали», стоят немного дороже, чем лезвия из углеродистой стали, но превосходят их. Они прочнее, быстрее режут и дольше остаются гибкими.
Если лезвия погнуты, их можно выбить молотком и использовать повторно. Даже после того, как передние зубья на кончике лезвия изношены, вы все равно можете продлить срок службы лезвия с помощью этого простого трюка. Надев защитные очки, используйте ножницы по металлу, чтобы отрезать кончик под углом, таким образом оставляя более острые зубы в точке атаки. Диски большинства производителей можно использовать на сабельных пилах большинства марок. Убедитесь в этом перед покупкой.
Дополнительные наконечники
Обрежьте гвозди, затем снимите косяк
Снимите дверной косяк с проема, обрезав отделочные гвозди косяка. Это также работает с оконными косяками. Крепко держите ботинок, когда вы не можете прислонить поворотный башмак к косяку.
Не забудьте о врезном пропиле
Врезной пропил в обшивке, приставив башмак пилы к настилу крыши в качестве оси. Включите сабельную пилу и прижмите кончик лезвия к обшивке, пока он не прорежет паз. Вы также можете просверлить 1-дюйм. стартовое отверстие для вашего разреза.
Примечание : установка лезвия в перевернутом положении делает угол между лезвием и поверхностью, которую вы режете, более параллельной, что облегчает начальный врез.
Начните прорезать стойки циркулярной пилой
Быстро прорежьте стойки стены. Сначала сделайте проход циркулярной пилой при самом глубоком положении лезвия, а затем завершите рез сабельной пилой. Циркулярная пила быстро выполняет большую часть резки. Его спил действует как направляющая и запускает рабочий уровень возвратного лезвия. Ослабьте давление по мере приближения к фанере; кончик лезвия может отскочить назад.
Примечание : Остерегайтесь электрических кабелей и водопроводных труб.
Использование определенных приемов повысит эффективность пилы.
- Очень важно правильно прижимать сабельную пилу. Это то, что можно получить только с опытом. Это баланс между давлением на инструмент в одних ситуациях и сильным захватом ботинка для контроля в других.
- Держите башмак пилы плотно прижатым к поверхности материала, который вы режете. Это снижает вибрацию и увеличивает скорость резки.
- Если вы используете пилу покачивающими движениями вверх-вниз, работа определенно пойдет быстрее.
- Интересно, как подобраться достаточно близко, чтобы, скажем, срезать гвозди за сайдингом внахлестку? Переверните лезвие (зубьями вверх) в узле зажима, затем отрежьте. Избегайте распиливания сайдинга.
Советы по безопасности
Хотя сабельные пилы относительно безопасны, необходимо соблюдать некоторые правила.
- Предупредите проблемы при резке стен и полов, где могут находиться электрические провода, вентиляция и водопроводные трубы.
