Как сделать петли для шкатулки своими руками
Для новой маленькой шкатулочки (её размер 11х11х7,5 см) понадобились 2 петли, чтобы крышка была открывающейся. Стенки у шкатулки совсем тонкие. Делал её из ольховых планочек толщиной всего 8 мм, которые напилил на станке из обычного полена, высохшего в поленнице дров (заготавливал как-то давно специально ольховые поленья для копчения рыбы). Удалось выкроить планки шириной 7 см. Крышку шкатулки, правда, пришлось сделать из березы, так как ольховой доски шириной 11 см в мастерской не нашлось. В местных магазинах петель нужного размера не оказалось (все велики; на такие тоненьки стенки их не поставить), поэтому решил сделать их своими руками. Тем более, что и вообще такие петли в продаже бывают редко. Как-то были тоже нужны, так пришлось заказывать через Интернет-магазин. Хорошие петельки были, только отверстия сделаны очень большие и под них трудно подобрать подходящие шурупы или гвоздики.
Расскажу поэтому подробно, как делал свои самодельные петли; может быть, кому-то пригодится.
Сложного тут ничего нет. Петли изготовил из листовой латуни. Инструмент самый обычный — ножницы, шило, маленькие пассатижи с узкими губками, узенький плоский надфиль.
Ещё понадобилась металлическая канцелярская скрепка, лист тетрадной бумаги в клетку и двухсторонний скотч.
Чтобы не делать никакой разметки заготовок, поступил следующим образом: на полоску латуни с помощью двухстороннего скотча наклеил бумагу в клетку и по этим клеткам ножницами вырезал заготовки нужного размера.
На фото я ручкой обозначил контуры заготовок для наглядности, а при изготовлении их этого и вообще можно не делать.
Клеточки на бумаге позволяют сделать ровные резы ножницами и без этих чертежей.
Размер заготовки для одной петли 2х2 см (4х4 клеточки).
Ножницами сначала делаем разрез по осевой линии, деля каждый квадратик пополам, а потом вырезаем так, как нанесены линии. Глубина вырезов примерно 2/3 клеточки. Этого вполне будет достаточно, чтобы загнуть выступы вокруг проволочки, соединяющей заготовки между собой.
Для того, чтобы удобнее было делать ножницами прямоугольные вырезы в металле, один из выступов можно слегка отогнуть, а потом, когда вырезы будут уже сделаны, снова выпрямить заготовку пассатижами.
При необходимости можно подправить неровности маленьким надфилем, ориентируясь на линии клеточек, и подогнать заготовки одну к другой так, чтобы выступы точно входили в вырезы на второй заготовке. После этого можно снять бумагу вместе со скотчем и приступить к загибу проушин на каждой из заготовок.
Загибать их удобно такими узенькими губками пассатижей (круглогубцев).
Латунь тонкая и сделать это очень легко, огибая проволочку канцелярской скрепки.
Остается собрать петлю из двух половинок, соединив их между собой, обрезать кусачками пассатижей лишнюю часть скрепки и пробить шилом отверстия под гвоздики, которыми петли будут крепиться к стенкам шкатулки и к её крышке. Небольшие неровности, появляющиеся на обратной стороне петель после пробивания шилом убирать не стоит.
Тщательно разметив места постановки петель на основании шкатулки и на крышке, делаем на них углубления на толщину металла и прибиваем маленькими гвоздиками.
Времени изготовление таких петель занимает совсем немного, а, если делать сразу целую партию, последовательно выполняя все операции с несколькими заготовками, то можно за какой-то час без труда сделать десяток пар петель, которых хватит надолго.
Мастер-класс: Петля для шкатулки своими руками.
На Стране Мастеров обещала сделать МК по петле. Выкладываю его и сюда, вдруг кому будет полезно.
Если вы привыкли покупать фурнитуру для шкатулок или пользуетесь заготовками в которых все есть, то этот МК не для вас 🙂
МК для тех кто по каким-либо причинам любит делать все возможное своими руками, ставит себе цели «а я хочу это сделать сама», не имеет возможности купить подходящую петельку к любовно сделанной шкатулке, ну и еще немного сумашедший (как я))))).
И так у вас есть шкатулка и к ней не подходит ни одна покупная петля — они либо большие и громоздкие, либо вроде маленькие но крышка на них болтается из стороны в сторону (у меня такое было с первой шкатулкой: крышка с зеркалом тяжеловата, маленькие петли смотрятся аккуратно, но крышку перекашивает, пришлось срочно придумывать замену). Можно конешно пойти в строительный купить рояльную петлю там, обрезать под размер, привинтить и тут сразу зреет вопрос: шкатулка картонная, уже готова, петля предполагалась клеевая, с обратной стороны не закрепить никак — значит отвалится к чертям. следовательно не подходит, нужно что-то такое что будет не громоздким, сможет приклеится и не отвалится и !самое главное! будет держать крышку максимально по ее длине.
В результате нескольких экспериментов (и я думаю над их продолжением))) появился достаточно простая в изготовлении петля.
Что понадобится для ее изготовления:
1. Карандаш (лучше механический — им чертить удобнее).
2. Линейка
3. Макетный нож (или канцелярский)
4. Ножницы.
5. Материал для петли. У меня коленкор, но можно на любой другой: плотная ткань (которая не лохматится), кожзам, кожа, может даже тонкий пластик.
6. Медная проволока (около 1,5 — 1,3мм диаметром, тоньше брать не стоит слишком мягкая), я думаю тут тоже возможна замена на другой материал, это уже от вашей фантазии будет зависеть))) у меня дальше проволоки пока не пошло.
7. Кусачки
8. Круглогубцы
9. Клей «Момент гель» — хорош тем что мнгновенно схватывает склеиваемые поверхности не нужно долго ждать.
Вроде ничего не забыла, если что допишу по ходу дела))
Для начала нам нужно нашу петлю расчертить. Для начала лучше попробовать сделать просто из бумаги чтобы понять подходит она или нет.
У меня длинна шкатулки 13см, соответственно петля должна быть чуть меньше, чтобы оставалось место куда крепить медный стержень. Я остановилась на длинне петли 11см. Прорези по центру (на схеме белые квадраты) 1х1см, ширина петли 2,2см.
Для вашей конкретной шкатулки/коробочки размеры конешно будут отличаться. Надеюсь приведенная схема поможет в построении :о)
Повторюсь: начертите на бумаге, посмотрите подходит ли петля по размеру.
Если все нормально вырезаем из материала)
Вырезаем те самые белые квадраты с помощью макетного ножа и ножниц. У меня на фото даже не простые, а маникюрные))
Складываем обе стороны петли пополам. Должны получится вот такие вот зубчатые конструкции. Верхняя и нижняя должны этими зубцами как-бы входить одна в одну.
Далее займемся подготовка стержня который будет удерживать обе части нашей петли. Это уже наверно будут основы техники wirewrap))))
1. Откусываем нужный кусок проволоки, у меня это где-то 13см (11 в петле + 0,5 на сгиб с двух сторон + 1 согнутый кусок), учитываем что если проволоку отбивать она чуть-чуть увеличится в размере (в ширину и длинну в отбиваемом месте).
2. С помощью макетного или канцелярского ножа зачищаем проволоку от оплетки.
3-4. Если нужно проволоку отбиваем: металлический брусок (полированый, чтобы на проволоке не оставалось следов) и молоток — потихоньку отбиваем край проволоки (нужный нам 1см загиба). Особо сильно не плющим иначе медь будет очень тонкая.
5. Сгибаем проволоку с помощью круглогубцев. Внимание! Если согнуть проволоку с двух сторон сразу, то одевать полученый стержень в петлю будет сложно. Согните сначала одну часть, оденьте петлю, а потом уже согните второй хвост проволоки. И нужно проследить чтобы оба хвоста стержня были загнуты параллельно друг другу.
Петля одевается в шахматном порядке нижняя/верхняя/нижняя/верхняя.
Получаем почти готовую петлю вот такого вида.
Осталось проклеить петлю чтобы не она уже никуда не делась. И можно приклеивать к шкатулке.
Приклеиваем к шкатулке, стержень должен находится приблизительно по центру между низом и крышкой шкатулки. Загнутые концы стержня тоже приклеиваем к крышке чтобы не болтались.
Конечно у данного метода есть свои плюсы и минусы. Технология не доведена до ума) Но вполне себе действует.
Надеюсь этот МК вас не отпугнет) Это мне кажется что все просто, а начала писать что и как показалось что много и сложно. Надеюсь что хоть кому-то все это окажется полезным и подтолкнет к новым мыслям, изобретениям или немного вдохновит на творческие подвиги))))
P.S. Если вдруг кто-то захочет перепостить МК в блоге или еще где — указывайте авторство.
Спасибо за внимание 🙂
Выберите идеальные петли для ваших коробок
Инструменты и материалы
Дуг Стоу, № 259 — январь/февраль 2017 г., выпуск
Сводка: Дизайн коробки? Перед началом сборки обязательно выберите петли. Производитель коробок Дуг Стоу излагает критерии, которые следует учитывать при выборе подходящей петли: внешний вид, размер, вес и простота установки. В этом обзоре перечислены сильные и слабые стороны каждого типа шарниров — шарниров для поверхностного монтажа, шарниров встык, шарниров с боковыми направляющими, шарниров с квадрантами, шарниров с зазубринами и цилиндрических шарниров, — чтобы вы могли сделать осознанный выбор.
Выбор подходящих петель для каждого специального ящика может оказаться непростой задачей. Их так много, что сделать правильный выбор очень сложно. А коробку делать не хочется до выбора петель — это все равно, что загонять себя в угол. Чтобы помочь вам разобраться с вариантами, здесь я кратко расскажу о различных типах петель и их применении.
Есть три основных критерия, которые следует учитывать при выборе петли, подходящей для вашей коробки. Во-первых, внешний вид. Вы хотите увидеть всю петлю снаружи коробки, увидеть гордый латунный ствол сзади или просто мельком увидеть едва заметный ствол, спрятанный в стыке крышки? Другим ключевым фактором является размер коробки и вес крышки. Некоторые шарниры более прочные, чем другие, но в некоторых случаях вы можете использовать несколько пар менее прочных шарниров, чтобы выдержать вес. Одним из аспектов выбора петли, о котором часто забывают, является сложность установки. Некоторые петли просто прикручиваются прямо к поверхности, для некоторых требуется вырезать сложный паз, а для некоторых требуется специальный резак, чтобы сделать прорезь для петли.

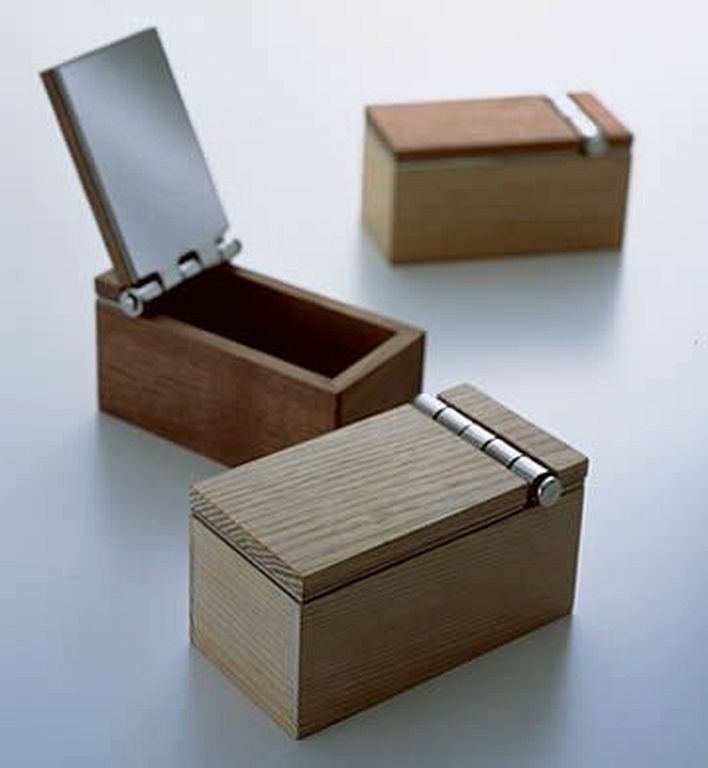

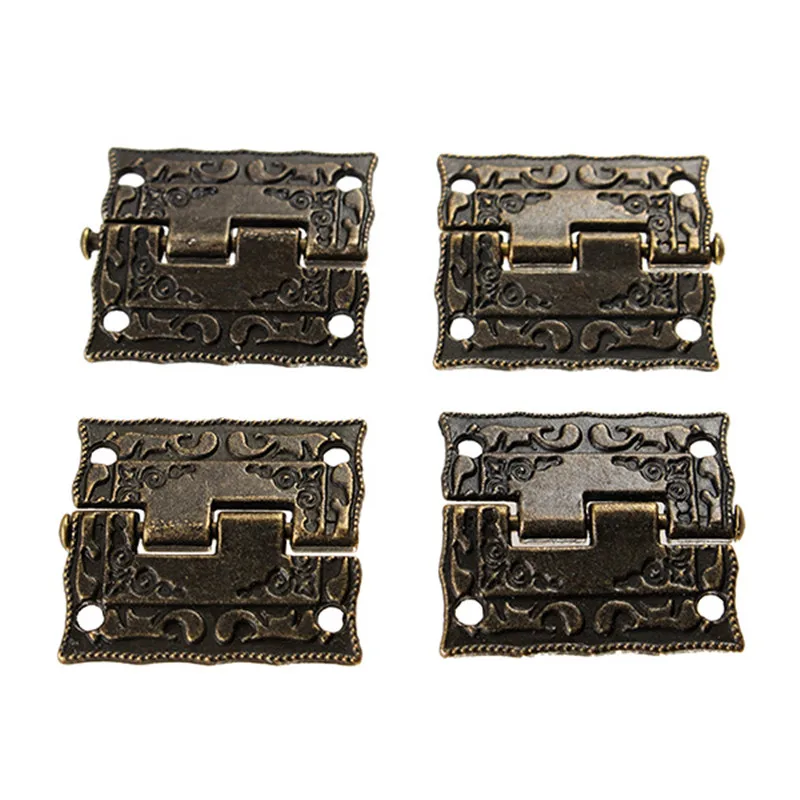

Петли для поверхностного монтажа
Петли для поверхностного монтажа бывают нескольких видов и обычно доступны в хозяйственных магазинах и крупных магазинах товаров для дома. В зависимости от типа они могут быть прибиты гвоздями или привинчены.
Петли для поверхностного монтажа видны, когда коробка закрыта или открыта. Поэтому, если вы хотите подчеркнуть шарнир и привлечь внимание к задней части коробки, петли для поверхностного монтажа — отличный выбор. Если вы предпочитаете более тонкую или скрытую петлю, продолжайте.
Эти петли доступны в различных размерах и подходят для большинства коробок и крышек. Но вы должны сверить длину винтов с толщиной корпуса коробки, чтобы убедиться, что они не выскочат внутрь.
Этого можно избежать, используя винт другого размера или спиливая винты, которые поставляются с петлей.
Многих мастеров привлекает использование накладных петель простотой их установки. Нет никаких пазов, которые нужно вырезать, или отверстий для сверления, кроме направляющих отверстий для винтов. Хотя это одна из самых простых петель для установки, все же важно убедиться, что стержни петли находятся на одной линии, и что вы оставляете некоторое пространство между верхней частью и корпусом на петле, чтобы коробка могла полностью закрыться.
Из Fine Woodworking # 259
Чтобы просмотреть всю статью, нажмите кнопку Просмотреть PDF ниже.
Посмотреть PDF

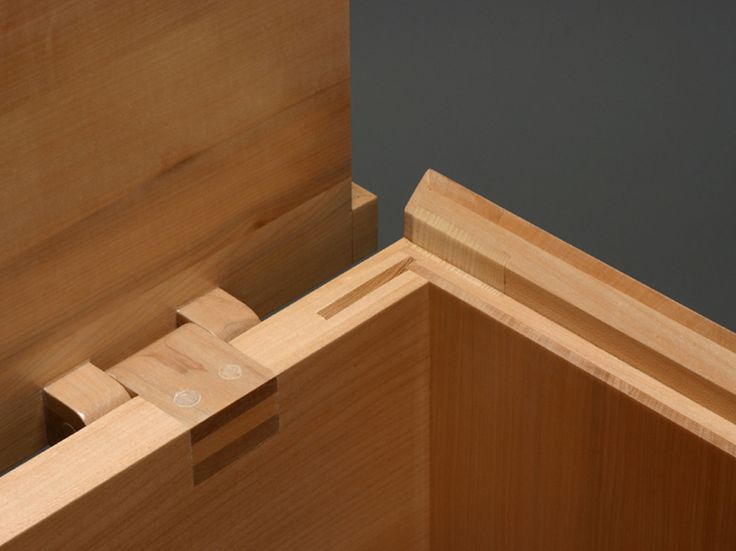

27 видов деревянных петель, которые вы должны знать
Этот сборник идей предназначен для всех, кто делает деревянные ящики, потому что в нем показаны 27 вариантов деревянных петель.
Мы создали коллекцию, чтобы подарить несколько приятных идей в первую очередь любителям деревянных ящиков своими руками, но эти петли можно установить и на различные другие деревянные конструкции, такие как: дверцы шкафов, ширмы, сундуки… У нас есть идеи для нашего модели из различных журналов и книг по деревообработке, и мы думаем, что коллекция включает в себя подавляющее большинство вариантов деревянных петель. Существует множество деревянных петель, у которых технически конструкция одинакова, т.е. разница только во внешнем виде деталей, поэтому складывается неправильное впечатление, что это другой вариант. Такие петли не включены, чтобы в коллекции не было сотен петель, не отличающихся друг от друга по существу. Вы можете увидеть металлические петли на большинстве деревянных коробок сегодня, и мы должны признать, что существует много типов — дешевые, дорогие, декоративные, незаметные, латунные, стальные и т. д., но если вы хотите коробку, излучающую винтажную или деревенскую привлекательность, тогда петли — очень хороший выбор.
1. Wooden case box hinges
2. Wooden box hinges — Grooved leafs
3. Wooden box hinges — Non-grooved leafs
4. Wooden flag Корочные петли
5. Деревянная коробка бабочек.0003
8. Внешняя коробка Хинги
9. Лазерные шарниры
