Трактор (минитрактор) из мотоблока — изготовление своими руками

Изготовление минитрактора из мотоблока – это, пожалуй, самый простой способ сборки универсального малогабаритного сельскохозяйственного агрегата, использовать который можно, как в огороде, так и на придомовой территории. При правильном подходе к доработке мотоблока, его владелец получает возможность сделать надежный и простой в применении агрегат, который по своим характеристикам практически не будет уступать большинству рыночных моделей мини-тракторов.

Содержание

1 Выбор мотоблока – на что следует обратить внимание?
2 Трактор из мотоблока – распространенные варианты переделки
- 2.1 Переделка мотоблоков от бренда Зубр
- 2.2 Сборка минитрактора из мотоблоков Кентавр
- 2.3 Особенности переделки мотоблоков Агро
3 Подготовка к сборке минитрактора
4 Как сделать минитрактор из мотоблока своими руками?

Выбор мотоблока – на что следует обратить внимание?

Сразу нужно заметить, что мотоблок, который будет поддаваться переделке, должен соответствовать ряду обязательных требований. В противном случае, минитрактор с двигателем от мотоблока не сможет выполнять свои прямые функции.

В число наиболее важных критериев при выборе мотоблока входит:

мотоблок должен быть достаточно мощным – по сути, чем крупнее участок для обработки, тем мощнее должен быть агрегат;
тип используемого для заправки горючего – лучшими станут модели, работающие на дизельном топливе. Кроме того, применение дизельного мотоблока дает более высокую производительность и требует меньшего количества топлива, по сравнению с любым бензиновым агрегатом. Это позволяет использовать дизельный агрегат для вспашки более крупных по площади участков;
вес – минитрактор на базе мотоблока должен обладать достаточно большой массой, что делает его более устойчивым на рыхлой почве и позволит глубже вспахивать землю. В связи с этим лучше собирать минитрактор на базе тяжелого мотоблока;

стоимость – переделка мотоблока в минитрактор вовсе не требует наличия дорогостоящего сельскохозяйственного агрегата. Для сборки хорошо подойдут недорогие мотоблоки отечественного производства.

Всеми перечисленными параметрами обладает ряд известных мотоблоков производства компаний Нева, Агро, МТЗ, Кентавр, Салют, Ока, Зубр, Каскад, Фермер и Shtenli. Ко всем этим агрегатам можно без труда найти в продаже уже готовый модуль переоборудования, который позволяет быстро переделать мотоблок в мини-трактор.

Из всех перечисленных мотоблоков определенными недостатками обладает только техника от бренда Агро. Практически все модели, выпущенные этой компанией, показывают низкую прочность оси на излом – это почти никак не сказывается на работе самого мотоблока, но после переделки его в минитрактор, когда возрастет давление на полуоси, этот дефект будет не единожды напоминать о себе. Исправить этот значительный недостаток поможет монтаж на полуоси специальных колесных редукторов.

Большое преимущество при использовании для создания мини-трактора отечественных мотоблоков заключается в наличие в свободной продаже всех необходимых запчастей для них. Следовательно, с ремонтом самодельной сельхоз машины никаких проблем не возникнет.

Трактор из мотоблока – распространенные варианты переделки

В каждом отдельном случае переделки мотоблока в минитрактор есть ряд особенностей, которые обязательно следует учитывать при сборке более крупной сельскохозяйственной машины. Рассмотрим эти нюансы на примере использования наиболее популярных мотоблоков.

Переделка мотоблоков от бренда Зубр

Агрегаты этого отечественного бренда оборудованы надежными дизельными двигателями. Для переделки их в мини-трактора понадобится гидравлика, которая позволит использовать вместе с сельскохозяйственной машиной разные навесные орудия, а также тормоза, рулевое управление и 2 дополнительных колеса.

Сборка минитрактора из мотоблоков Кентавр

Мотоблоки этой марки входят в категорию профессиональной техники. Трактор с мотоблока данного бренда получиться достаточно мощным, проходимым и производительным.

Для изготовления мини-трактора из такого мотоблока потребуется сварить усиленную раму, на которой будет располагаться двигатель, сиденье водителя и дополнительная пара колес. Мощности двигателя хватит для того, чтобы сделать гусеничный трактор из мотоблока – такой агрегат получиться куда более проходимым и устойчивым на рыхлом грунте. При необходимости его можно оборудовать прицепом для транспортировки огородного инвентаря и малогабаритных грузов.

Особенности переделки мотоблоков Агро

Чтобы собрать мини-трактор из мотоблока этой марки, нужно проделать более объемную работу. Помимо сварки прочной рамы, монтажа рулевого управления и установки других необходимых узлов, полуоси мотоблоков Агро понадобится оборудовать колесными редукторами. В некоторых случаях может выручить установка двигателя в заднюю часть конструкции мини-трактора – это даст возможность более равномерно распределить нагрузку на раму.

Мотоблоки Агро нельзя использовать для изготовления мини-трактора с колесной формулой 4 x 4. Чтобы сделать полноприводный агрегат, потребуется располагать более мощным и устойчивым мотоблоком, изначально укомплектованным неразборной рамой.

Подготовка к сборке минитрактора

Сборка мини-тракторов из всех перечисленных мотоблоков выполняется в одном, и том же порядке. Соответственно, для подготовки перед сборкой агрегата потребуются одни и те же инструменты.

Перед переделкой потребуется запастись:

аппаратом для сварки;
набором гаечных ключей и отверток;

электрической дрелью с комплектом разных сверл;
болгаркой и дисками разного диаметра для нарезания металла;
наборами гаек и болтов.

Также перед сборкой мини-трактора следует как можно тщательнее изучить схемы.

Чертежи должны содержать указания о габаритных размерах мини-трактора и способами крепления его основных узлов.

Как сделать минитрактор из мотоблока своими руками?

Собрав все необходимое для работы, можно приступать непосредственно к сборке. Сразу нужно отметить, что переделка мотоблока в минитрактор может занять достаточно много времени, поэтому потребуется заранее запастись терпением, и ни в коем случае не спешить, чтобы не допустить типичных ошибок.

При сборке минитрактора потребуется придерживаться следующего порядка действий:

Надежность и устойчивость мини-трактора зависит от прочности его несущей конструкции. В связи с этим первым дело понадобится сделать прочную раму для агрегата. Для этого нужно воспользоваться металлическими трубами и уголками. Диаметр деталей особой роли не играет, а вот толщина их стенок должна быть достаточно большой, чтобы минитрактор получиться тяжелым и имел хорошее сцепление с почвой;

Трубы и уголки нужно аккуратно нарезать при помощи болгарки, очистить места срезов от заусениц, и соединять трубы между собой посредством сварки или болтов. При необходимости можно использовать двойное соединение – скрепить детали болтами, после чего дополнительно проварить их сваркой. Для повышения надежности рамы ее нужно оборудовать поперечной балкой, служащей дополнительным ребром жесткости;
Сразу же после изготовления рамы потребуется приступить к сборке навесного механизма. Он может располагаться, как в передней, так и в задней части конструкции мини-трактора. Для возможности эксплуатации агрегата с прицепным оборудованием, в задней его части необходимо приварить фаркоп;

На следующей этапе в средней части несущей конструкции агрегата понадобится установить водительское сиденье. Лучше всего, чтобы оно располагалось на автомобильной рессоре – эта деталь будет гасить все неровности дороги и сделает управление минитрактором более удобным;
Далее нужно сделать ходовую часть мини-трактора. Для этого сначала нужно определиться с типом изготавливаемого трактора. Если это переломка, то передняя и задняя полуоси агрегата должны соединяться между собой посредством подвижных шарнирных соединений. Если в конструкции мини-трактора должен быть предусмотрен полный привод, то ходовая часть должна быть сплошной с неподвижными соединениями между полурамами;
Два передних колеса можно оборудовать купленными ступицами и тормозами. Крепление передней пары колес осуществляется при помощи металлической трубы, ширина которой обязательно должна совпадать с шириной передней оси.
В дальнейшем к этой трубе потребуется прикрепить ступицы колес;
В центре трубы необходимо просверлить сквозное отверстие, посредством которого деталь будет соединяться с передней рамой. Далее понадобится установить рулевые тяги, сопоставленные к раме через червячный редуктор;
Сразу же после монтажа редуктора можно монтировать рулевую колонку. Для монтажа задней оси нужно воспользоваться запрессованными внутрь втулок подшипниками. Ось оборудуется шкивом, который будет передавать крутящий момент от мотора мотоблока. Пару задних колес можно взять от старого автомобиля или другого мотоблока. При этом радиус колес не должен быть меньше 12 или превышать 14 дюймов;
После сборки ходовой части нужно приступить к монтажу мотора от мотоблока. Чаще всего его устанавливают в передней части мини-трактора – это позволяет улучшить баланс агрегата при использования заднего навесного или прицепного оборудования. Установка мотора должна выполняться при использовании плавающей системы креплений – это в значительной мере облегчит дальнейшее натяжение и регулировку ремней шкива;

Закончив с монтажом двигателя, можно начать установку качественной тормозной системы и гидравлического распределителя, предназначенного для использования навесных орудий. Для более безопасного передвижения агрегата по дорогам общего пользования, его следует оснастить габаритными огнями и фарами;
При необходимости самодельный мини-трактор можно укомплектовать кабиной. Для этого нужно приварить к стальному листу 4 трубы, вторые концы которых привариваются к несущей раме мини-трактора. В дальнейшем кабину можно застеклить и оборудовать ее системами вентиляции и обогрева воздуха. Более наглядно об изготовлении мини-трактора из мотоблока расскажет видео

Готовый мини-трактор обязательно нужно покрасить. Для этого на металлические поверхности агрегата следует нанести равномерный слой грунтовки, после чего покрыть высохший материал слоем краски – это позволит защитить сельскохозяйственную машину от коррозии.

Прежде, чем начать активную эксплуатацию самодельного агрегата, его следует обкатать. Для этого нужно заправить мини-трактор горючим, моторным и трансмиссионным маслом, а также обильно смазать редукторы. После этого необходимо испытать агрегат под невысокими нагрузками. Спустя 1–1,5 часа тестирования, можно начать работу на мини-тракторе под более высокими нагрузками.

При интенсивной эксплуатации мини-трактора нельзя забывать о своевременной замене моторного и трансмиссионного масла. В противном случае трущиеся механизмы агрегата будет поддаваться повышенной нагрузке, вследствие чего довольно быстро выйдут из строя.

Сделать минитрактор, трактор из мотоблока своими руками

Работать на земельном участке без помощи сельскохозяйственной техники очень сложно. Минитрактор из мотоблока, собранный своими руками может сильно упростить вам жизнь. Он может проделывать много разных работ и этим экономить вам кучу времени. На вашем участке земли это крайне важная вещь, которую не составит вам хлопот смастерить собственноручно на основе мотора из мотоблока. Главным шагом в такой переделке нужно считать выбор подходящей модели для вас.

Выбор мотоблока

Очень важным аспектом в начале конструирования является выбор нужного типа мотоблока.

Существует несколько критериев выбора:

мощность;
масса;

тип топлива;
стоимость;
фирма-изготовитель.

Все эти нюансы нужно учитывать. Главное ‒ нужно знать, какую площадь земли вы будете им обрабатывать: если большой участок, тогда мотор должен быть мощный. Масса агрегата тоже играет важную роль. Зависимо от того, какой тип почвы и сложность обработки, приобретается мотоблок с весом больше.

Оптимально будет выбрать модель мотоблока, который работает на дизельном топливе. Такие двигатели без проблем справятся со всеми поставленными задачами. И расход горючего в разы меньше, чем в бензиновом.

Не у всех есть возможность купить мотоблок от хорошего производителя, но и не нужно этого делать, ведь вы мастерите минитрактор на базе мотоблока самостоятельно, чтобы сэкономить.

Набор для переделки мотоблока в минитрактор

Чтобы упростить механизм переделки, можно приобрести готовый комплект для переделки мотоблока в минитрактор. Такой набор даст вам возможность за короткое время переделать один тип техники в другой. Зачастую этот комплект для переоборудования мотоблока состоит из:

готовой рамы;
передней балки;
навески;
рычагов;
педалей;
руля;
крыльев;
водительского сиденья.

Этот комплект будет очень полезен тем людям, которые интересуются, как сделать минитрактор из мотоблока в короткие сроки.

Но те, кто любит все делать самостоятельно, и имеют необходимые элементы дома, могут сконструировать все своими руками. Обязательным условием является полностью придерживаться чертежа.

Схемы для конструирования минитрактора

В самом начале работы требуется разобрать схемы вашего запланированного минитрактора. Создать чертежи и рассчитать размеры можно самому, для этого не потребуется особенных навыков, только ручка, карандаш и логическое мышление. Главное в этом ‒ это соблюдать четкое равновесие, чтобы в дальнейшей работе не произошло никаких чрезвычайных происшествий.

Переделка мотоблока в минитрактор шаг за шагом

Если вы все-таки решили обойтись без готового комплекта, тогда для переделки мотоблока в минитрактор потребуются такие элементы:

рама;
сиденье для водителя;
рычаги;
рулевое управление;
колеса;
крылья;
ступицы;
дополнительное оборудование.

Важно, чтобы под рукой были нужные инструменты:

сварка;
дрель со сверлами;
инструмент для распила металла;
набор ключей;
отвертки;
смазка.

Если все это готово, тогда приступаем к изготовлению трактора из мотоблока.

Шаг 1: конструирование рамы

Для этого, если у вас нет готовой основы, потребуются и уголки, и трубы. Разрезав все детали нужного размера, следует соединить будущую раму при помощи болтов или сварки. Это и будет основой вашей будущей техники. Также к раме можно сразу прикрепить навесное устройство, с помощью которого вы будете крепить дополнительное оборудование для разных видов работ.

Шаг 2: руль и сиденье

Эти два компонента можно взять с ненужного автомобиля. Кресло нужно подбирать удобное, так как у самодельного минитрактора из мотоблока нет амортизаторов. После прикрепления водительского сиденья можно ставить руль. Его нужно будет установить на оптимальную высоту, чтобы в дальнейшем вам было комфортно работать.

Шаг 3: колеса

В целях экономии колеса тоже можно взять автомобильные. Для прикрепления колес на перед рамы проще всего будет заранее приобрести готовые ступицы с тормозами. Выбор колес тоже играет важную роль. Если взять большие, трактор станет тугой в управлении. А если сильно маленькие, он будет просто закапываться в грунт.

Шаг 4: рычаги

Чтобы ваш минитрактор был легок в управлении, следует установить рычаги, отвечающие за сцепление и тормоз. Один из популярных способов – это тросовый привод.

Шаг 5: двигатель

Сердце вашего трактора обычно устанавливается на передней раме для лучшей балансировки в рабочее время. Устанавливают с помощью плавающей системы крепления.
Также очень важно соблюдать правила безопасности.
Когда вся конструкция собрана вам остается пройти небольшую обкатку и только после этого приступать к работе. Ваша «самоделка» станет верным помощником для любых работ и будет радовать.

Мотоблок своими руками — 92 фото идей и процесс создания и применения

Каждый владелец загородной недвижимости сталкивается с проблемой обработки земли. Так как большая часть придомовой территории отведена под сад.

Обработка обычными дачными инструментами очень проблематична. Возделывание и выравнивание почвы занимает достаточно большое количество времени, а также процесс требует больших усилий.

Лучшее решение проблемы — купить мотоблок, с ним вы сможете обрабатывать землю в кратчайшие сроки, без необходимости применения физической силы.

Но, не каждый может позволить себе приобрести этот агрегат, так как его стоимость высока. Однако сделать мотоблок своими руками можно. По качеству ничем не уступает аналогам, продающимся в магазинах. А сделать его можно из подручных материалов, которых на дачах обычно очень много. Первым таким изобретателем был Валентин Архипов.

Из металлолома и мотора от бензопилы Дружба смогла сконструировать мотоблок, который не только пахал землю, но и окутывал посадки. Далее рассмотрим, как сделать мотоблок по принципу Архипова.

Содержание отзыва:

Конструктивные особенности
Инструкция по созданию агрегата
Модернизация мотоблока
Фото мотоблока

Конструктивные особенности

На фото видно, что конструкция мотоблока, уже видно что за ним видно два колеса, двигатель, рама и цепи. Для создания мотоблока не требуется много материалов. Как правило, все они находятся в сараях. Валентин Архипов взял двигатель от мотороллера ВП-150М, так как у него была система охлаждения ГБЦ с помощью воздуха.

Каркас изобретателя был сделан из труб, которые имели П-образную форму. А также на токарном станке была изготовлена ось, на которую впоследствии монтировались колеса. Архипов изготовил для них четыре тяги — одну главную и три регулирующие, которые соединяют мотоблок с рулевой системой и плугом.

На устройстве шаг цепей 12,7 мм и 15,9 мм. Количество зубьев на звездочку:

вспомогательная ось — 20, 60;
выход оси — 11;
ось — 40.

Есть много подобных устройств, которые основаны на чертежах мотоблока Архипов. Так как его агрегат имеет ряд неоспоримых преимуществ.

Тракторы и орудия, обрабатывающие землю, соединяются с помощью шарниров. Это придает мотоблоку большую маневренность. Может менять направление движения, при этом не нужно вынимать плуг из борозды.

При обработке земли с помощью мотоблока многие сталкиваются с проблемой заноса агрегата в сторону. Архипов решил эту проблему. Он сделал смещение оси плуга немного влево по отношению к направлению движения.

Изобретатель смог сделать автоматический уровень глубины вспашки земли. Что очень практично, так как вам не нужно каждый раз самостоятельно опускать или поднимать плуг. Следовательно, обработка земли происходит намного быстрее.

Инструкция по созданию агрегата

В первую очередь необходимо сделать ходовой вал. Для его оснащения необходимо соединить его с подшипниками. После этого приваривается звезда, а также устанавливаются обгонные муфты.

Выполняют при работе аппарата дифференциальную функцию. В конце корпус дополняется мотором и колесами. На мотораме можно закрепить систему рулевого управления, тягу и окучник для мотоблока.

Для соединения рамы и двигателя необходимы две дугообразные трубки. Между которыми при соединении необходимо оставить место для размещения бака под топливо.

Для соединения полученной конструкции используется специальный кронштейн, который приваривается к основной части агрегата. По завершению всех работ можно установить прицеп на мотоблок.

Модернизация мотоблока

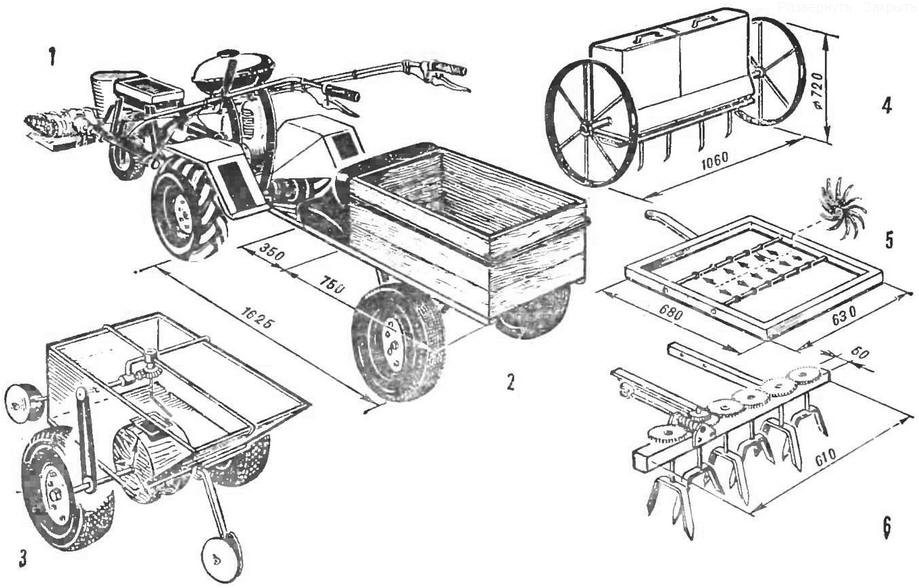

Адаптер для мотоблока можно дополнить различным дополнительным оборудованием. Которое позволит не только пахать землю, но и обрабатывать. Поэтому мотоблок Архипов признан самым функциональным и практичным.

Многие используют мотоблок не только в сельскохозяйственных целях. Им очень легко расчищать территорию возле снега. Для этого необходимо лишь установить на агрегат дополнительный ролик, и еще одну звездочку.

Как и любое оборудование, агрегат может выйти из строя, может произойти поломка. Однако ремонт мотоблоков предельно прост. И не должно возникать с ремонтом больших сложностей. Так что для ремонта вам не потребуются специальные инструменты или дополнительное оборудование.

Photo motoblock

Улучшение мотоблока — мои собственные идеи | Сделай сам

Содержание ✓

✓ КАК СДЕЛАТЬ МОТОБЛОК И КАК ЕГО СДЕЛАТЬ ЛУЧШЕ — СОВЕТЫ, ИДЕИ И КОНСТРУКЦИИ
✓ КАРТОФИЛЬНИК НА МОТОБЛОК СВОИМИ РУКАМИ — ВИДЕО

Вклад заводчика в продуманный дизайн механизация ( мотоблоки, триммеры, снегоуборщики ) ее новшества усовершенствования, ускорения и облегчения работы.

Вам нужно улучшить свою технику? Весна не за горами!

Мой главный помощник — бензиновый культиватор на 40 кг. На его долю приходится многократная сплошная и междурядная обработка почвы на площади почти 20 соток. Это надежно и удобно, однако оборудование для перевозки техники к месту работы и обратно в коровник не входит в заводской комплект. А так как двор забетонирован, то мимо САУ культиватор не пройдет — и фрезы сломаются, и бетонное покрытие повредится. Покупка специальной тележки стоит дорого. Поэтому я решил сделать что-то подобное сам.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

КОЛЕСА на литой резине брал от старой детской коляски, в гараже остался кусок металлического прутка диаметром 15 мм над чем-то. От него я отпилил 80 см будущей оси и нарезал длинные нити на концах отрезка. Для крепления 4-х колес (решил попарно с каждой стороны) подобрал 6 гаек соответствующей резьбы и 4 шайбы.

Собирал так: накручивал гайки с каждого конца до упора, а затем продевал колеса через шайбы и стопорил их, оставляя небольшой люфт. На эту работу ушло около 1 часа, зато теперь вы можете в любой момент без помощника снести и привести «лошадку» за одну минуту. Для перевода культиватора в транспортное положение не нужно ничего откручивать и откручивать, вставить какие-то стопоры. Достаточно приподнять ее переднюю часть через опору-стойку и подставить «коляску» под фрезы или полольники. Чуть позже надел на ось еще кусок полиэтиленовой трубы диаметром 25 мм — на ней рабочие части сидят лучше и не скользят при движении агрегата даже на поверхности с множеством неровностей.

ВТОРАЯ ОБРАБОТКА — оснащение мотоблока маркерами, позволяющими выдерживать строго ровный проход при обработке.

Кстати, их выпускают практически не к… одной модели заводских культиваторов и мотоблоков, и часто для сохранения прямолинейности при нарезке борозд плугом нужно постоянно оглядываться: не выехал ли ты из курс? Работа 2 продвигается медленно, иногда приходится делать проход заново, когда полоса получается слишком кривой.

Для изготовления маркера понадобилось два отрезка арматуры 10-ти миллиметрового прутка. В одном просверлил отверстия под болты на 6 мм (внутренней резьбы на корпусе мотора было как раз 2), наживил их и отметил на штоке условную линию разделения ширины захвата. 80 отступил от отмеченной точки (см. ширину рядов, между рядами оставляю) и отрезал лишнее от бруска.

На вторую, более короткую часть (лианы) пошел кусочек поменьше, где-то 30 см. С первым куском я соединил его через проволочную петлю и кольцо, вставленное в отверстия, просверленные на концах стержней.

CASTRAS ВНИМАНИЕ: данные размеры частей маркера — только для моего случая. Для каждого вида мототехники длины деталей необходимо рассчитывать относительно габаритов оборудования. Итак, ползунок сделайте так, чтобы в рабочем положении он не болтался на кольце, а слегка упирался в поверхность почвы.

Длина вылета маркера зависит от ширины междурядья. Например, для картофеля это 65-70 см, для других культур — меньше. Возможно, вам придется сделать несколько маркеров для каждой культуры.

По необходимости маркер легко крепится на культиватор болтами, но я всегда первый проход делаю по натянутому шнуру. Тогда все пройдет гладко и быстро. Бегунок параллельно обрабатываемой полосе образует хорошо видимый ориентир для последующего прохода культиватора.

Маркер можно быстро переставить с одной стороны на другую, как удобно. На болты крепления не лишним будет наварить что-то вроде рычагов — с ними установка и снятие маркера занимает несколько секунд. Конечно, не все модели культиваторов имеют отверстия, подходящие для крепления маркеров. Но думаю, что проблем с нарезкой их на кожух двигателя или на защитный фартук рабочих органов не возникнет, так что такая конструктивная доработка может быть применена к мотоблокам различной конструкции.

КАК СДЕЛАТЬ МОТОБЛОК И КАК ЕГО УЛУЧШИТЬ — СОВЕТЫ, ИДЕИ И КОНСТРУКЦИИ

МОТОБЛОК НА АВТОМОБИЛЬНЫЕ КОЛЕСА СВОИМИ РУКАМИ

Прошлой осенью я реализовал давнюю идею — установил автомобильные колеса на свой мотоблок, при этом сделать элемент для их разблокировки, что облегчило управление при повороте и развороте.

Вам потребуются: штампованные диски Р 13 от автомобиля ВАЗ, камеры Р13, шины Р13, полоса стальная сечением 40×4, лист стальной толщиной 6 мм, уголок металлический 25×25 мм, болты М 8 и гайки к ним, болты М 6 (мебельные с круглой головкой) — 96 шт., шайбы и гайки к ним, ремни с клиновым профилем Д(Г) 2120 — 2 шт. тяговый блок с подшипниками и валом — 2 шт, тормозные диски переднего колеса ВАЗ 2121 — 2 шт, площадки торшеров — 2 шт.

Примечание
Рекомендую сделать ширину колеи 650-700 мм — по центрам беговой дорожки автомобильной покрышки. Для этого потребуется удлинить выходной вал мотоблока. Он изготовлен из шестигранника на 22 мм, поэтому для его удлинения необходимо изготовить втулку и поменять на круглый вал.

Втулка

10т полоска 40 × 4 мм, нарезанная на 3 части длиной 100 мм. Размечаем пластину и с помощью УШМ диском 1, 6 мм вырезаем ее по чертежу (см. рис. 1 на стр. 15). отрезаем лишнее (фото 1).

В тисках по линии среза загните пластину по краям шестигранника. Для создания рабочего зазора между осью и втулкой из листового металла толщиной 0 мм нарезаем полосы длиной 7 мм и шириной 140 мм.
Поместите изогнутые пластины на шестигранник 22 мм и слегка зафиксируйте их зажимами. Между пластинами и шестигранником укладываем полоски металла толщиной 0 мм и затягиваем хомутами (фото 7)

Сварка прихватываем пластины в местах стыков, снимаем хомуты и полностью их свариваем. Снимите втулку, обработайте сварные швы (фото 3). Таким же образом делаем второй рукав.

Ось колеса

Привариваем вал консольного блока к втулке, затем сверлим в ней отверстие под штифт для крепления к выходному валу мотоблока (фото 4). В свободном конце блока сверлим отверстие и нарезаем в нем резьбу М 8. Также на свободный конец оси привариваем упорное кольцо для тягового блока (фото 5)

Крепление блока (ступицы) к диску

Опорные узлы подшипников тягового блока имеют снаружи закругленную форму, поэтому болгаркой делаем канавки в местах просверливания отверстий, создавая горизонтальные и вертикальные плоскости.
