Сверло спиральное по дереву – спиральное (винтовое), большого диаметра, длинное и прочие

Содержание

Сверло Левиса по дереву. Заточка и принцип работы

сверло ЛевисаСверло Левиса предназначено для получения глубоких отверстий небольшого диаметра в древесине различных пород с любой степенью влажности. Шнекообразная режущая кромка сверла начинается с острого наконечника, при помощи которого выполняется предварительная центровка будущего отверстия. А сама спираль отводит стружку из рабочей зоны.







Конструкция

Сверло Левиса входит в основной набор инструмента профессионального плотника, отличаясь небольшим весом, оно не нагружает двигатель электродрели, и позволяет выполнять глухие и сквозные отверстия в труднодоступных местах: углах балок, местах креплений деревянных деталей внахлёстку и пр.

Спиральное сверло состоит из следующих участков:

  1. Хвостовика, который имеет шестигранный профиль и предназначен для фиксирования сверла в патроне дрели или сверлильного станка.
  2. Основной рабочей части, представляющей собой спиральную ленту постоянного поперечного сечения и сравнительного небольшого угла наклона. Для спирали Левиса он выбран таким, чтобы обеспечивать надёжное удаление стружки из зоны сверления.
  3. Центровочного, заканчивающегося остриём с конической резьбой, что позволяет снижать осевую нагрузку при выполнении операции. Для инструмента сравнительно малой жёсткости (а спиральное сверло – именно такое) высокие осевые нагрузки становятся основной причиной поломки.

сверло спираль Левиса

Ввиду сложности профиля сверла Левиса по его длине такая оснастка практически никогда не изготавливается в сварном исполнении. Материалом служит быстрорежущая сталь марок 10Р6М5,  Р6М3 и им подобные, по ГОСТ 19265-74.

Особенностями спирали Левиса считается её однозаходность, что обеспечивает сверлу возможность самопроизвольного втягивания в полость образующегося отверстия. Одновременно улучшается направление сверла, а, по мере углубления отверстия, происходит подрезка кромки с получением гладкой образующей.

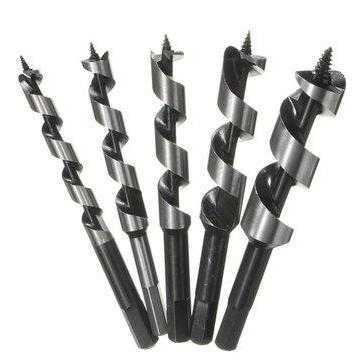

винтовое сверло Левиса

Как работает сверло Левиса?

В начальный момент сверления в материал вдавливают коническое остриё, которое при вращении внедряется вглубь. Затем на него опирается основная, спиральная часть сверла. В отличие от других конструкций свёрл по дереву, у рассматриваемого инструмента в начальный момент имеется только одна рабочая кромка, а далее сверление происходит спиральной режущей частью. При увеличении общей длины режущей кромки это способствует снижению общего осевого усилия на сверло, но увеличивает риск заклинивания и «увода» сверла от центра.

Первую проблему решают следующим образом. Во–первых, сверло Левиса предпочтительно устанавливать на низкооборотистые, более мощные дрели. Во-вторых, такие спиралеподобные свёрла нецелесообразно использовать для получения отверстий в твёрдых породах древесины, т. к. получающаяся при этом стружка способствует заклиниванию отхода в довольно длинной канавке. Обычно число оборотов выбирают обратно пропорционально диаметру получаемого отверстия.

свёрла по дереву

Для решения второй проблемы спиральное сверло можно использовать в качестве развёртки, а предварительный проход, за исключением особо глубоких отверстий, выполнять при помощи обычного сверла. Из опыта эксплуатации известно, что прямое получение отверстий при помощи сверла Левиса целесообразно для диаметров, не превышающих 15…30 мм. В остальных случаях пользуются перьевыми свёрлами, а спиральное применяют только на последнем проходе, когда требуется повысить гладкость боковых стенок.

Влажность древесины при использовании такого сверла значения не имеет, так же, как и направление волокон древесины.


Особенности использования

Среди преимуществ свёрл Левиса следует отметить:

  1. Плавность нарастания рабочей нагрузки по мере углубления инструмента в материал.
  2. Высокое качество внутренней поверхности отверстия, поскольку образующиеся при сверлении заусенцы полностью срезаются боковой режущей кромкой и незамедлительно удаляются шнековой образующей сверла наружу.
  3. Широкая винтовая канавка обеспечивает надёжное удаление стружки, независимо от её количества.
  4. Шестигранный наконечник на хвостовике обеспечивает надёжное удержание сверла в патроне.

заточка сверла Левиса

Высокое качество и производительность, особенно заметные при получении отверстий значительной глубины, не отменяют и некоторых ограничений спиральных свёрл:

  1. При заклинивании сверла Левиса, что возможно на операциях с твёрдой древесиной, его остановка происходит практически мгновенно, и сопровождается резкой отдачей. Это может привести к травме работающего.
  2. Поскольку усилия реза при таком сверлении велики, то качество материала имеет решающее значение для стойкости шнекового сверла. Поэтому стоит приобретать инструмент от известных производителей, указывающих марку стали (на свёрлах китайского производства марка обычно не указывается).
  3. Спиральное сверло обладает повышенной хрупкостью, поскольку при закалке обычно прокаливается по всему сечению. При относительно малой жёсткости это может стать причиной разрушения рабочей части.
  4. Стоимость свёрл Левиса выше, чем обычных, при тех же диаметрах получаемых отверстий.
  5. Маломощные дрели (менее 1000 Вт) при своём пуске сверло данной конструкции могут не провернуть. Важным также является наличие у дрели функции реверса.

спиральное сверло по дереву

Как заточить сверло Левиса?

При резком увеличении нагрузки во время сверления, а также ухудшении качества получаемого отверстия, свёрла Левиса подлежат заточке. Она производится в следующей последовательности:

  • При одноплоскостной заточке заднему углу сверла при помощи напильника придают значение 28…32º, и стараются выдерживать это значение по всей длине винтовой части. При использовании шлифовального круга сверло нельзя двигать. Такая заточка используется для спиральных свёрл небольшого диаметра;
  • При конической заточке, которую следует выполнять для свёрл диаметром более 6…8 мм, инструмент располагают у боковой части шлифовального инструмента. Правой рукой удерживают остриё, а левой – винтовую часть сверла, причём максимально близко от конуса. Раскачивая инструмент на угол примерно 45º и прижимая его к торцу, пытаются воссоздать прежнее значение конусности при переходе от резьбовой части к винтовой;
  • Если выдержать требуемые параметры не удалось, сверло Левиса можно подточить. С этой целью передний угол уменьшают, а ширину режущей ленты – увеличивают. Правда, при этом сверло нельзя с той же эффективностью применять для сверления вязкой древесины с повышенной влажностью;
  • На окончательном этапе производят доводку сверла, которая заключается в удалении всех выявленных рисок и зазубрин, после этого восстанавливают коническую резьбу на острие.

Работу со свёрлами Левиса необходимо выполнять, уже имея некоторый опыт, поскольку данная конструкция инструмента весьма чувствительна к крутящим моментам, которые нагружают сверло.


proinstrumentinfo.ru

Сверло спиральное: описание, применение

В арсенале как домашнего, так и профессионального мастера должно быть множество различных инструментов. Сверла незаменимы для осуществления целого спектра работ. Сегодня их существует множество разновидностей. Однако сверло спиральное получило наибольшее распространение. Это объясняется рядом его особенностей и функций. Устройство этого инструмента, а также сфера его применения заслуживают особого внимания.

Общие сведения

Сверло представляет собой режущий элемент инструмента, который делает отверстия в различных материалах. Их существует множество разновидностей. Подбирают тип фрезы, исходя из особенностей и условий работы. По своим характеристикам сверла для перфоратора, дрели должны быть тверже, чем материал.

Назначение сверл разное. Они могут применяться для обработки металла, дерева, бетона, стекла, кафеля. У каждого инструмента в зависимости от назначения существуют свои особенности.

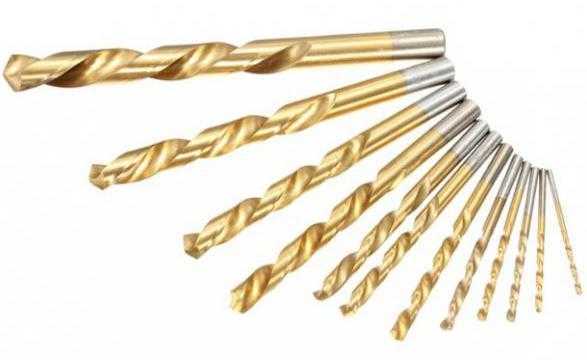

Наибольшего распространения сегодня получило сверло спиральное. Его еще называют винтовым. Оно имеет цилиндрическую форму и имеет ряд конструктивных особенностей.

Устройство сверла

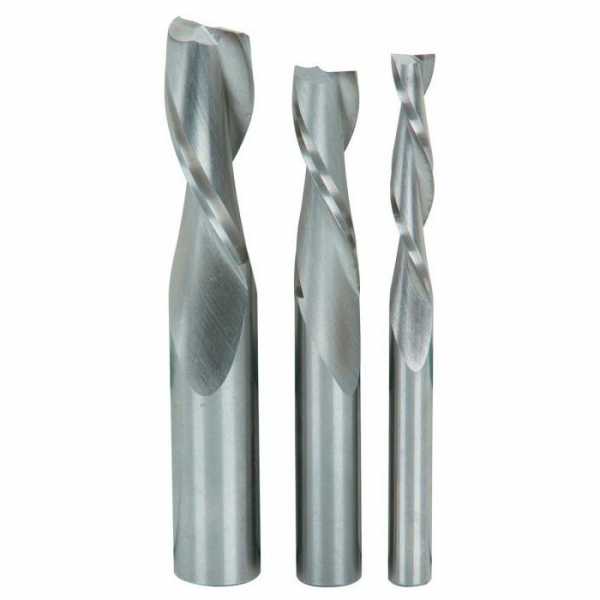

Сверло спиральное имеет три основных элемента. Это рабочая часть, хвостовик и шейка фрезы. В первом отделе находятся две спиральные винтовые канавки. Это режущий элемент. Также они хорошо отводят стружку с рабочего места. Если техника обладает такой возможностью, именно по этим канавкам подается смазочный материал в область сверления.

Рабочая часть состоит из режущего и калибровочного отдела. Последнюю еще называют ленточкой. Это узкая полоса, которая продолжает поверхность канавки на фрезе. Режущий отдел состоит из двух главных и двух вспомогательных кромок. Они расположены вдоль цилиндра фрезы по спирали. Также к этой части относят поперечную кромку. Она имеет конусообразную форму и расположена на конце сверла.

Чтобы надежно закрепиться в станке или ручном инструменте, фреза обладает хвостовиком. Он может обладать лапкой для изъятия сверла из гнезда или поводок. Последний обеспечивает передачу крутящего момента от патрона инструмента.

Шейка нужна для выхода абразивного круга, когда осуществляется шлифовка рабочей части.

Особенности изделия

Сверла для перфоратора, станка, которые имеют спиральную форму, сегодня наиболее популярны. Это объясняется их особенными характеристиками. Они хорошо направлены в отверстии, а также имеют большой запас под переточку. Из-за особенностей конструкции такая фреза хорошо отводит стружку и легко подает смазывающие материалы к рабочей поверхности. Эти особенности делают представленную разновидность сверл очень популярной.

Для правильного обозначения геометрических параметров существуют свои обозначения. Диаметр сверла при этом может быть самым разным. Однако обозначения остаются одни и те же. Угол кончика при вершине именуется как 2φ. Наклон канавок обозначается буквой ω, а концевой поперечной кромки – ψ. Передний угол на чертежах именуется как γ, а задний – α.

Все вместе эти показатели называются геометрией сверла. Она отражает положение канавок, режущих кромок, а также их углы наклона.

Разновидности инструмента

Классификация фрез берет во внимание такой важный показатель, как форма хвостовика. Она может быть следующих разновидностей:

  1. Фреза с цилиндрическим хвостовиком (ГОСТ 2034-80).
  2. Сверла с коническим хвостовиком (ГОСТ 10903).
  3. Инструмент с коническим хвостовиком (ГОСТ 22736).

Чтобы мастер имел возможность выполнить все поставленные перед ним задачи, сверло выпускают различных типов. В первом варианте фреза крепится в трехкулачковом патроне или другом предназначенном приспособлении.

Сверло спиральное с цилиндрическим хвостовиком может быть изготовлено в коротком, среднем и длинном исполнении. Такой инструмент имеет 3 класса точности: повышенная (А1), нормальная (В1) и нормальная (В). Они могут изготавливаться как сварным, так и цельным способом. Хвостовик не должен иметь кольцевые трещины, непровар или поверхностные раковины.

Конические разновидности крепятся непосредственно в шпинделе оборудования иди переходной втулке (если размер не совпадает).

Конический хвостовик

При изготовлении фрезы с коническим хвостовиком представленного типа используют несколько разных стандартов. Сверло спиральное (ГОСТ 10903) применим для изделий нормальной длины. К этой группе также относится еще несколько стандартов, которые используют в процессе изготовления длинных, удлиненных фрез. Эти инструменты могут выпускаться с шейкой или без нее. Причем ее размер никак не регламентируется.

Фреза с коническим хвостовиком (ГОСТ 22736) регламентирует выпуск изделий диаметром 10-30 мм, которые имеют твердосплавную пластину. Они могут быть выполнены в укороченном или нормальном виде. Класс точности для этих изделий может быть повышенным (А) и нормальным (В).

Сверла с коническим хвостовиком диаметром более 6 мм изготавливаются сварным способом. Для более узких сечений допускается применять цельный тип изготовления.

Сверла для металла

Помимо разбивки фрез по принципу формы хвостовика, существует классификация относительно материала обработки. Фреза может быть предназначена для металла, бетона, существует также сверло по дереву. Спиральное рабочее место применимо для всех разновидностей материала. Разница заключается только в конструкции инструмента.

В зависимости от типа металла подбирают тип сверла. Они применимы для легированных, нелегированных сталей, чугуна, сплавов, цветных металлов. Иногда их применяют для обработки твердых пластмасс. От толщины и твердости рабочей зоны зависит долговечность использования изделия. Это универсальный тип инструмента. Сверло по металлу может полноценно просверлить отверстие даже в древесине.

Если инструмент медленно погружается и сильно нагревает материал, требуется производить его заточку. Если его диаметр не превышает 12 мм, процедура проводится вручную. Но для большего размера фрезы применяется для заточки специальное оборудование.

Сверло по бетону

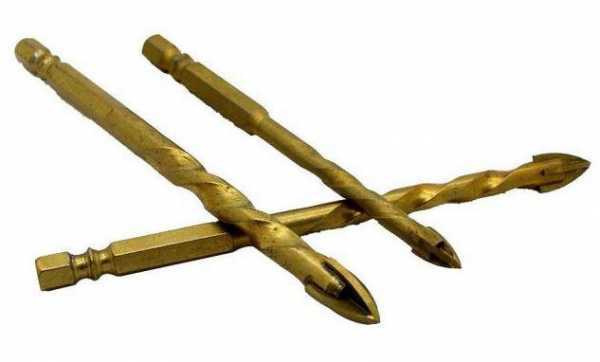

Одним из самых трудных в обработке материалов является бетон. Он требует применения инструмента с особыми наварными пластинами из твердого сплава. Их принято называть победитовыми. Сегодня любые твердосплавные насадки именуют таким образом.

Такой инструмент в процессе обработки материала оставляет отверстия диаметром больше, чем само сверло. Это связано с его биением. Если применяется дрель, хвостовик сверла может быть цилиндрическим. Для перфоратора применяют другой тип крепления. Он называется SDS. Их существует несколько типов. Такая система позволяет быстро менять насадки в перфораторе и прочей технике.

Точить такие сверла возможно. Однако следует следить, чтобы инструмент не перегрелся. В противном случае может отвалиться твердосплавная пластина.

Сверло по дереву

Подходящее сверло по дереву спиральное изготавливают из обычной высокопрочной стали. Такой материал не выдвигает серьезных требований к материалу фрезы, его форме. Это самое обыкновенное сверло. Довольно просто можно завинтить в мягкую древесину или ДСП обычный саморез. Для этого не потребуется применять сверло. Однако существуют такие ситуации, где без него не обойтись.

Если требуется сделать отверстие до 600 мм глубиной, следует применять винтовые разновидности фрезы. Их диаметр может быть от 8 до 25 мм. Длина их может быть разная. Это удобно, если нужно сделать несквозное или сквозное отверстие. Если требуется, используют удлинитель.

При проведении высверливания бурав после нескольких оборотов достают из материала, очищают от стружки. Затем продолжают работу. Их длина может составлять 300, 460 и 600 мм.

Ознакомившись с основными характеристиками и способом применения такого инструмента, как сверло спиральное, каждый может подобрать для себя правильную разновидность. Это очень популярный тип фрез. Их неповторимые качества, широкий спектр применения делают их очень востребованными.

fb.ru

Сверло спиральное по металлу


Сверло спиральное: описание, применение

В арсенале как домашнего, так и профессионального мастера должно быть множество различных инструментов. Сверла незаменимы для осуществления целого спектра работ. Сегодня их существует множество разновидностей. Однако сверло спиральное получило наибольшее распространение. Это объясняется рядом его особенностей и функций. Устройство этого инструмента, а также сфера его применения заслуживают особого внимания.

Общие сведения

Сверло представляет собой режущий элемент инструмента, который делает отверстия в различных материалах. Их существует множество разновидностей. Подбирают тип фрезы, исходя из особенностей и условий работы. По своим характеристикам сверла для перфоратора, дрели должны быть тверже, чем материал.

Назначение сверл разное. Они могут применяться для обработки металла, дерева, бетона, стекла, кафеля. У каждого инструмента в зависимости от назначения существуют свои особенности.

Наибольшего распространения сегодня получило сверло спиральное. Его еще называют винтовым. Оно имеет цилиндрическую форму и имеет ряд конструктивных особенностей.

Устройство сверла

Сверло спиральное имеет три основных элемента. Это рабочая часть, хвостовик и шейка фрезы. В первом отделе находятся две спиральные винтовые канавки. Это режущий элемент. Также они хорошо отводят стружку с рабочего места. Если техника обладает такой возможностью, именно по этим канавкам подается смазочный материал в область сверления.

Рабочая часть состоит из режущего и калибровочного отдела. Последнюю еще называют ленточкой. Это узкая полоса, которая продолжает поверхность канавки на фрезе. Режущий отдел состоит из двух главных и двух вспомогательных кромок. Они расположены вдоль цилиндра фрезы по спирали. Также к этой части относят поперечную кромку. Она имеет конусообразную форму и расположена на конце сверла.

Чтобы надежно закрепиться в станке или ручном инструменте, фреза обладает хвостовиком. Он может обладать лапкой для изъятия сверла из гнезда или поводок. Последний обеспечивает передачу крутящего момента от патрона инструмента.

Шейка нужна для выхода абразивного круга, когда осуществляется шлифовка рабочей части.

Особенности изделия

Сверла для перфоратора, станка, которые имеют спиральную форму, сегодня наиболее популярны. Это объясняется их особенными характеристиками. Они хорошо направлены в отверстии, а также имеют большой запас под переточку. Из-за особенностей конструкции такая фреза хорошо отводит стружку и легко подает смазывающие материалы к рабочей поверхности. Эти особенности делают представленную разновидность сверл очень популярной.

Для правильного обозначения геометрических параметров существуют свои обозначения. Диаметр сверла при этом может быть самым разным. Однако обозначения остаются одни и те же. Угол кончика при вершине именуется как 2φ. Наклон канавок обозначается буквой ω, а концевой поперечной кромки – ψ. Передний угол на чертежах именуется как γ, а задний – α.

Все вместе эти показатели называются геометрией сверла. Она отражает положение канавок, режущих кромок, а также их углы наклона.

Разновидности инструмента

Классификация фрез берет во внимание такой важный показатель, как форма хвостовика. Она может быть следующих разновидностей:

  1. Фреза с цилиндрическим хвостовиком (ГОСТ 2034-80).
  2. Сверла с коническим хвостовиком (ГОСТ 10903).
  3. Инструмент с коническим хвостовиком (ГОСТ 22736).

Чтобы мастер имел возможность выполнить все поставленные перед ним задачи, сверло выпускают различных типов. В первом варианте фреза крепится в трехкулачковом патроне или другом предназначенном приспособлении.

Сверло спиральное с цилиндрическим хвостовиком может быть изготовлено в коротком, среднем и длинном исполнении. Такой инструмент имеет 3 класса точности: повышенная (А1), нормальная (В1) и нормальная (В). Они могут изготавливаться как сварным, так и цельным способом. Хвостовик не должен иметь кольцевые трещины, непровар или поверхностные раковины.

Конические разновидности крепятся непосредственно в шпинделе оборудования иди переходной втулке (если размер не совпадает).

Конический хвостовик

При изготовлении фрезы с коническим хвостовиком представленного типа используют несколько разных стандартов. Сверло спиральное (ГОСТ 10903) применим для изделий нормальной длины. К этой группе также относится еще несколько стандартов, которые используют в процессе изготовления длинных, удлиненных фрез. Эти инструменты могут выпускаться с шейкой или без нее. Причем ее размер никак не регламентируется.

Фреза с коническим хвостовиком (ГОСТ 22736) регламентирует выпуск изделий диаметром 10-30 мм, которые имеют твердосплавную пластину. Они могут быть выполнены в укороченном или нормальном виде. Класс точности для этих изделий может быть повышенным (А) и нормальным (В).

Сверла с коническим хвостовиком диаметром более 6 мм изготавливаются сварным способом. Для более узких сечений допускается применять цельный тип изготовления.

Сверла для металла

Помимо разбивки фрез по принципу формы хвостовика, существует классификация относительно материала обработки. Фреза может быть предназначена для металла, бетона, существует также сверло по дереву. Спиральное рабочее место применимо для всех разновидностей материала. Разница заключается только в конструкции инструмента.

В зависимости от типа металла подбирают тип сверла. Они применимы для легированных, нелегированных сталей, чугуна, сплавов, цветных металлов. Иногда их применяют для обработки твердых пластмасс. От толщины и твердости рабочей зоны зависит долговечность использования изделия. Это универсальный тип инструмента. Сверло по металлу может полноценно просверлить отверстие даже в древесине.

Если инструмент медленно погружается и сильно нагревает материал, требуется производить его заточку. Если его диаметр не превышает 12 мм, процедура проводится вручную. Но для большего размера фрезы применяется для заточки специальное оборудование.

Сверло по бетону

Одним из самых трудных в обработке материалов является бетон. Он требует применения инструмента с особыми наварными пластинами из твердого сплава. Их принято называть победитовыми. Сегодня любые твердосплавные насадки именуют таким образом.

Такой инструмент в процессе обработки материала оставляет отверстия диаметром больше, чем само сверло. Это связано с его биением. Если применяется дрель, хвостовик сверла может быть цилиндрическим. Для перфоратора применяют другой тип крепления. Он называется SDS. Их существует несколько

i-perf.ru

чем сверлят отверстия в древесине?

Слово «сверло», как правило, ассоциируется с цилиндрическим спиральным изделием. В действительности же сверла бывают самыми разными. Об их видах и назначении читайте в нашем материале.

На фото:

Спиральные сверла

Самый распространенный вид. Спиральное сверло по дереву можно купить фактически на каждом углу, а «джентльменский набор» мастерового предусматривает наличие целой дюжины такой оснастки.

Для сквозных и глухих отверстий. Обычно диаметр отверстий — до 10 мм, хотя в продаже встречаются и сверла «калибром» до 30 мм! С задачей спиральное сверло по дереву справляется быстро, лишь бы обороты были высокими. Мелкие сверла входят в древесину практически без сопротивления.
Отличие от сверл по металлу. Оно заключается в наконечнике. У оснастки по древесине он имеет форму трезубца с центрирующим острием и двумя резцами по краям. Спираль служит для удаления древесных отходов. В принципе, спиральные сверла по металлу тоже хорошо справляются с древесиной.

Перовые сверла

Достоинства перовых сверл.

Доступные и производительные. Они продаются повсеместно, стоят недорого, в работе быстро и глубоко (благодаря длинному хвостовику) погружаются в массив.
Им не требуется мощная дрель. Двухскоростной моделью в большинстве случаев можно сверлить на второй передаче.

Недостаток перовых сверл.

Нельзя деформировать. Даже незначительная деформация приводит к сильным биениям и вибрации в работе.

В виде плоской лопатки. Лопатка заканчивается острым и тонким конусом. Древесину она срезает двумя заостренными гранями. Впрочем, конструкцию совершенствуют как могут. Есть, в частности, «хитрые» сверла с небольшими резцами по краям и резьбовым самовкручивающимся наконечником.
Шестигранный хвостовик. Это важная особенность перового сверла. Благодаря ему исключается проворачивание в патроне при сильном нажиме.
Для крупных отверстий. Обычно их диаметр от 15 до 50 мм, при этом требуется сильный нажим — оснастка преодолевает серьезное сопротивление материала.

Шнековые сверла

На фото: сверла по дереву WDB A компании Hilti.

Тяжелая артиллерия. Эти крупные сверла также называют «винтовыми». Тело шнекового сверла — это массивная спираль, опоясывающая стержень. Такая оснастка не срезает материал с поверхности, а буквально вкручивается в древесину, оставляя от нее крупные фрагменты. Отверстия получаются широкие и глубокие. Погружение в заданной точке обеспечивает острый наконечник с резьбой.
Предъявляют жесткие требования к дрели. Нужен высокий крутящий момент (неслучайно хвостовик у такой оснастки шестигранный). Чтобы сделать, к примеру, отверстие диаметром 25 мм на глубину 150 мм, понадобится двухскоростная либо низкооборотистая дрель. С маломощной односкоростной моделью все закончится перегревом двигателя, при том, что 25 мм — это не предел.

Сверла Форстнера

С коротким острием и двумя лезвиями. Они оставляют скрученную стружку. По краям у этих сверл есть еще небольшие резцы. Впрочем, конструкция может быть разной.
Для аккуратной работы. Именно поэтому они хорошо прижились в столярном деле. Ими, например, можно сделать аккуратное глухое отверстие с гладким дном под фурнитуру. Очень мощная дрель не понадобится даже для отверстий больших диаметров.


В статье использованы изображения: bosch-professional.com, hilti.ru
