При возникновении необходимости в оформлении отверстий в деревянных заготовках всегда возникает вопрос – а, как и каким инструментом это будет сделать проще, быстрее и удобнее. Конечно, на сегодняшних строительных рынках представлено огромное количество сверл, способных делать различные типы отверстий. Однако добиться их необычайной чистоты и полного отсутствия сколов можно лишь с помощью использования, так называемых сверл Форстнера по дереву.

История появления сверла

Изобретателем такого инструмента стал известный американский оружейник Бенджамин Форстнер. Его сверло для обработки древесины было впервые запатентовано в 1874 году и принесло ему небывалый успех и прибыль. Сверла Форстнера изготавливаются и по сей день, однако с того времени успело появиться множество других типов подобного инструмента. В некоторых случаях внешний вид образцов по своему лишь отдаленно напоминают впервые изобретённое сверло, но все они продолжают работать по единому принципу.

Сверло Форстнера. Для чего используется?

Изначально сверло Форстнера по дереву было разработано в целях проделывания отверстий с плоским дном несквозного типа в мягких и твердых породах древесины. Сейчас его также применяют при работе с плитами МДФ, ДВП или ДСП, а также их всевозможными модификациями.

Применяется сверло в основном в мебельном производстве, например для получения:

• глухих углублений для дверных петель, замков, резьбовых и эксцентриковых стяжек;
• лунок большой глубины при монтаже фурнитуры и необходимости получения аккуратных и ровных краёв.

В других сферах сверло может использоваться при установке оконных проемов, дверных замков, прокладке электрической проводки, а также при водопроводных и электротехнических работах.

Сверло Форстнера по дереву дает возможность получать идеальные углубления с плоским дном, не доходя до наружного края всего лишь на 1-2мм. Предназначены сверла для установки в электрические либо ручные дрели с числом оборотов – от 400 до 1400 оборотов в минуту в зависимости от диаметра.

Итак, главными преимуществами таких сверл выступают:

• повышенная тонкость и скорость процесса сверления за счет центрирующей головки;
• соблюдение четкой геометрии реза и заданных размеров;
• наличие широкого размерного ряда;
• высокая производительность;
• получение ровных, чистых отверстий.

Помимо этого винтовые сверла обычной конструкции с конусной заточкой по сравнению со сверлом Форстнера по дереву не могут обеспечивать получение плоскости, а коронки и перьевые виды – не позволяют  получать чистых и точных боковых поверхностей.

Конструктивные особенности

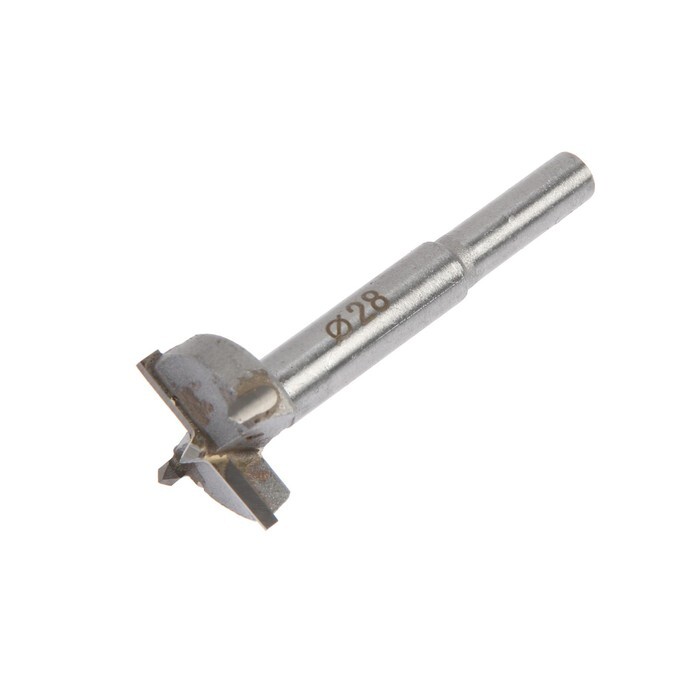

Само сверло по своей форме напоминает фрезу с расширенным наконечником. Имеет цилиндрическую головку. Рабочая часть инструмента состоит из короткого центровочного острия и двух основных режущих кромок (ножей), расположенных диаметрально  друг другу. Образующаяся стружка отводится двумя стружкоснимателями. Центрирующее остриё обеспечивает возможность установки сверла по центру будущего отверстия. В двух местах внешний режущий ободок прерывается основными лезвиями. Периферийные кромки при сверлении создают боковые стенки, а сниматели стружки – дно отверстий.

Сверло по своему профилю напоминает букву «Z» (при зеркальном отражении выглядит, как буква «S»).  На поперечной перемычке размещается выборная режущая кромка, а по всей окружности сверла находится подрезная, выполняющая роль ограничителя и удерживающая инструмент в необходимом диаметре. Направление сверления сохраняется за счет ободка, а не центрального острия.

Сверла Форстнера производятся из углеродистой стали методом вытачивания. Это позволяет сохранять значительную толщину стенок сверла, которая уменьшает перегрев инструмента при работе и достигать большей стойкости режущих кромок. Учитывая материал изготовления можно полностью оправдать сравнительно высокую стоимость сверла Форстнера по отношению к его аналогам.

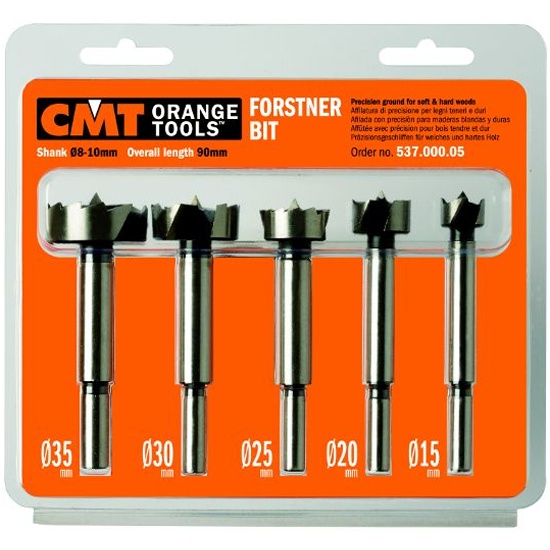

Существующие разновидности и модификации

Сейчас сверло Форстнера по дереву производят многие фирмы. Некоторые из них делают упор на сохранении традиционной конфигурации инструмента, а другие – на использовании качественных материалов и усовершенствования устройства для работы при различных условиях.

Типоразмерный ряд сверл зачастую начинается с 10мм. Такие мелкие сверла менее популярны, чем, например, сверла диаметром 35 мм, которые используются при оформлении дверных петель. Также в продаже можно встретить и большие диаметры: 50 мм, 55 мм или даже 60 мм. Следует учесть, что чем больше значение диаметра, тем меньшей и медленней должна быть скорость рабочей дрели.

Очень важно в работе не превышать максимальную допустимую  частоту вращения сверла, которая указывается в документации производителя.

В зависимости от типа резцов сверло Форстнера делят на:

• сверла с твердосплавными резцами – в своей конструкции имеют припаянные резцы, изготовленные из твердых видов сплава. Отличаются высокой стоимостью из-за приближенности к устройству оригинальной версии сверла. Недостаток: подверженность вибрации и возможность срыва с поверхности при сверлении по причине размещения боковых резцов на небольшой части окружности;

• сверла с зубчатыми венцами – имеют резцы в форме зубьев по всему режущему ободку. Главный плюс: меньший перегрев при работе за счет малого контакта с обрабатываемым материалом. Поэтому сверла с диаметром более 25мм всегда производятся с зубьями. Недостаток сверла: существует риск срыва при осуществлении сверления на краю деталей либо под углом.

Средняя длина сверла колеблется в пределах 10см. Из-за этой длины в некоторых случаях приходится прибегнуть к его удлинению. В этих целях используют специализированные удлинители размером до 300мм. Длина показывает величину глубины, которая будет получена за счет выбранной оснастки.

Особенности работы

В целях достижения высокого уровня точности при работе со сверлами Форстнера используется центровочное острие. Для этого на предмете намечают точку будущего его размещения. После этого острие продавливается  в материал до его равномерного прикосновения к поверхности изделия по всей окружности. Сверление рекомендуют начинать с минимальных оборотов. В среднем подобные сверла рассчитаны на скорость в работе в пределах от 800 до 1800 оборотов в минуту.  К тому же, чем большей будет рабочая зона, тем меньшей должна быть установлена скорость сверления.

Для удобства и безопасности при работе со сверлом, особенно в ситуациях с основными деталями, можно совместно со сверлом Форстнера применять специальные ограничители. Они позволят вовремя завершить работу инструмента и обеспечить нужное значение глубины отверстия.

При высверливании лунок в материалах небольшой толщины часто также применяют два сверла с одним диаметром. Изначально работу проводят стандартным инструментом, с помощью которого получается начальный диаметр. У второго сверла сначала стачивается острие по центру, а затем им завершается оформление углублений. Благодаря первому диаметру инструмент удерживается в отверстии без риска срыва или выхода его за пределы. При этом остаются стенки с минимально допустимой толщиной.

 Заточка сверла

При заточке такого типа инструмента специалисты советуют пользоваться несколькими довольно несложными правилами:

• не следует точить ободки. Режущие кромки можно затачивать только на специальных заточных станках либо оборудовании;
• стачивать металлические элементы следует понемногу;
• при заточке большее внимание необходимо уделить резцам, находящимся внутри изделия. Заточку проводят при помощи небольшого напильника обязательно с мелкими насечками, ленточного точила либо камня с мелкозернистой структурой;
• чтобы не видоизменять геометрию рабочих элементов нет необходимости снимать большое количество металла с резцов внутри.

Выбирая любой тип сверла Форстнера по дереву, надо руководствоваться, прежде всего, соотношением качества и стоимости инструмента. При необходимости частого применения сверла целесообразней будет приобретать инструмент хорошо известных фирм-производителей, зарекомендовавших себя с положительной стороны.

Удаление монтажной пены. Советы бывалых

Держатель электродов для сварочного аппарата. Учитываем все тонкости

описание и преимущества, области применения, принцип работы

В мебельном мире используется огромное количество разных инструментов, оснасток и приспособлений. Постоянно создается что-то новое. Но есть старые и отлично зарекомендовавшие себя изделия. Сверло Форстнера относится именно к таким инструментам, поскольку имеет огромный ряд преимуществ.

• Общие сведения
• Области применения
• Принцип работы
• Преимущества

Общие сведения

Сверло Форстнера очень отличается от популярных и привычных всем спиральных моделей. Правильнее даже выделить его как торцевую фрезу, ведь режущая кромка его находится в торце. Эта важная особенность помогает делать глухие отверстия огромного диаметра с качественной центровкой по предварительной разметке. Такая точность выполняется центрирующей головкой приспособления.

Отлично заточенное сверло может гарантировать полную чистоту обработки внутренней части отверстия. Такой вид приспособления отличает большая производительность, и долговечный срок использования при соблюдении правил работы. Инструмент легкий в применении и с полным успехом может использоваться как в стандартных специальных станках, так и в ручном электрическом устройстве. На данный момент сверло Форстнера улучшено наличием очень прочных вставных деталей в виде режущей кромки. Это помогло в несколько раз продлить срок его использования.

Области применения

Сверло Форстнера находит самое широкое применение в мебельной промышленности и в столярном деле. Благодаря правильному конструктивному решению он помогает очень быстро и точно делать глухие отверстия и пазовые углубления для различного рода фурнитуры.

Этот вид сверления используется и в огромных центрах на корпусном мебельном производстве: для разного рода монтажных соединительных деталей, стяжки, петель для мебели. Самым лучшим считается диаметр модели 35. Она применима и в обычном столярном производстве.

Кроме отверстий под дверную и иную фурнитуру, им делают разные природные дефекты дерева: сучки, смоляные карманы, механические травмы структуры и вкрапления. В отверстие вставляется на клей подходящий по диаметру элемент из чистого дерева. Он делается специальным приспособлением — по диаметру таким же, как и сверло Форстнера.

Приобрести сверло можно в любых специализированных магазинах. Оно помогает экономить дорогую сухую древесину и улучшать качество столярных вещей. К негативным моментам стоит отнести сложность заточки устройства и довольно высокую цену, по сравнению с простыми свёрлами спирального вида. Но это может окупиться эффективностью его работы при больших объёмах производства.

Принцип работы

Для правильного расположения приспособления берут центровочное острие. Его кладут в определенной точке и вдавливают в материал до ровного касания круговой плоскости. На маленьких оборотах начинается сверление. Сверла рассчитывают на рабочие скорости в пределе 800−1800 оборотов в одну минуту. Порядок работы таков:

• Чем больше диаметр рабочего места, тем медленней должна быть скорость резки. Этот режим необходимо соблюдать, чтобы избежать перегревания специальных кромок. На повышенных оборотах есть вероятность срыва сверла.
• Для безопасности и комфорта во время работы, а также в случаях с важными деталями удобнее брать приспособление Форстнера с ограничителем. Он вовремя останавливает приспособление и обеспечивает нужную глубину лунки.
• Если нужно сделать дырку в тонком материале, когда есть риск выхода центровочного острия вперед, можно применять два сверла Форстнера с одним диаметром. Начинаем работу простым инструментом и создаем первоначальный диаметр.
• У второго сверла стачиваем специальное острие. Заканчиваем углубление уже им. Инструмент задерживается в лунке от срыва боковыми частями и нет риска выхода его наружу. Можно оставить минимально допустимую стенку.

Преимущества

Этот инструмент, по сравнению с другими конструкциями, имеет два больших плюса: чистота обрабатываемой поверхности и способность прекрасно удерживать определенное направление. Это удается даже на перекрываемых частях или когда диаметры отверстий выходят за края заготовки.

Качество резки боковых стен достигается подрезкой волокон по окружности еще до того, как их начнет касаться главная режущая кромка. Это помогает избегать сколов и задир материала за пределами нужного диаметра.

Второй плюс обусловлен тем, что направление удерживает не центрирующее острие, а боковая кольцевая специальная кромка и вся цилиндрическая плоскость рабочей поверхности. После начала выборки материала сверло крепко удерживается в созданной лунке.

Forstner Bit — Bilder und Stockfotos

49Bilder

• Bilder
• FOTOS
• GRAFIKEN
• VEKTOREN
• VIDEOS

Durchstöbern Sie 49

FORSTSTSTSE . Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

nahaufnahme des forstner-bohrers aus stahl im akku-bohrschrauber auf schwarzem grund — бит форстнера стоковые фотографии и изображения

Nahaufnahme des Forstner-Bohrers aus Stahl im Akku-Bohrschrauber…

деталь Форстнера Борера. handwerker bohren zylindrische loch in holzplatte. holzbearbeitung — фото и изображения бит Форстнера

Forstner Bohrer Detail. Handwerker bohren zylindrische Loch in…

Hand des Schreiners auf Holzbrett, Stahlschneidwerkzeug mit scharfer Kante und verstreuten Spänen. Präzises Bohren von Flachbodenbohrungen. Tischlerei, Tischlerei, Holzbearbeitung, Zerspanung

сверла drücken und forstner bisschen langweilig in holz — долота форстнера стоковые фотографии и изображения

Drill drücken und Forstner bisschen langweilig in Holz

forstnerbohrer und zwei verschiedenen größe löcher gebohrt — forstner bit stock-fotos und bilder

Forstnerbohrer und zwei verschiedenen Größe Löcher gebohrt

Forstner-Bohrer zum Bohren von kreisförmigen Löchern mit einem tragbaren Bohrer, der auf einem Holzblock über schwarzem Hintergrund sitzt Nahaufnahme freier Kopierraum

forstnerbohrer — биты forstner стоковые фотографии и изображения

Forstnerbohrer

forstnerbohrer bohrer vor schwarzem hintergrund — биты forstner стоковые фотографии и изображения

Forstnerbohrer Bohrer vor schwarzem Hintergrund

bohren in rohholz. bohrer für große löcher. орт — schreinerei. — фото и изображения бит Форстнера

Bohren в Rohholz. Bohrer für große Löcher. Орт — Шрайнерей.

stahl forstner bohrer mit verriegelungsplatte. Bohren des zylindrischen lochs in holzplanke — фото и изображения бит Форстнера

Stahl Forstner Bohrer mit Verriegelungsplatte. Bohren des…

fräsen von kutter und router bit. große metall-forstnerbohrer. — бит Форстнера стоковые фотографии и изображения

Fräsen von Kutter und Router Bit. Große Metall-Forstnerbohrer.

drill drücken und forstner bit – bild — forstner bit stock-fotos und bilder

Drill drücken und Forstner Bit – Bild

scharnier langweilig bisschen vertikal — forstner bit stock-fotos und bilder

Scharnier langweilig bisschen vertikal

Scharnierbohrer neben einem Scharnierloch

makro Schuss von der Runde Bohreinsatz und kommen schraubenschlüssel — forstner bit stock-fotos und bilder

Makro Schuss von der Runde Bohreinsatz und kommen Schraubenschlüss

Verzeittler Bit-Bohrset — бит Форстнера стоковые фото и фотографии

Verzeittler Bit-Bohrset

дрюккен и сверло Форстнера — фото и фото бит Форстнера

Drücken und Forstner Drill Bit

фрезы от фрезы и фрезы. große metall-forstnerbohrer. — фото и изображения

Fräsen von Kutter und Router Bit. Große Metall-Forstnerbohrer.

Fräser und Fräserbit. Großes Metall-Forstner-Bit или Scharnier-Bohrbit.

бит форстнера nahaufnahme — бит форстнера фото и изображения

Бит Форстнера Nahaufnahme

Бит Форстнера Nahaufnahme isoliert auf weißem Hintergrund. Резак Forstners

набор forstner bohreinsatz — биты forstner стоковые фотографии и фотографии

набор Forstner Bohreinsatz

Satz von sieben Titan-Forster-Holzbearbeitungsbohrern.

долото Форстнера для дрели — фото и изображения для долота Форстнера

долото для дрели Drücken Sie

набор forstner bohreinsatz — долото форстнера для фото и фото

Forstner Bohreinsatz Set

Satz von sieben Titan-Forster-Holzbearbeitungsbohrern. Макро.

— инструмент — долото форстнера стоковые фото и изображения

— инструмент

сверление форстнера über holz — долото форстнера стоковые фото и изображения

сверление форстнера über Holz

forstner bohrer isoliert weiss — долото форстнера стоковые фото и изображения

Forstner Bohrer резак forstner isoliert weiss

— бит forstner стоковые фото и изображения

резак forstner

metallbohrer forstner machen löcher in einer holzeiche planke — бит форстнера стоковые фото и изображения

Metallbohrer Forstner machen Löcher in einer Holzeiche Planke

Forstner Bohrer Detail von Unten. roter fräser auf holzhintergrund mit zylindrischer bohrung — фото и изображения бит Форстнера

Forstner Bohrer Detail von unten. Roter Fräser auf…

Scharfes Stahlschneidwerkzeug mit Positionierplatte. Bohren des präzisen Flachbodenlochs. Splitten stapeln sich. Möbelproduktion in der Tischlerei oder im Cabinetrie. Ансихт фон Унтен

Форстнер Борер. stahlschneidwerkzeug zum bohren präziseflacher löcher. holzbearbeitung — биты Форстнера, стоковые фотографии и изображения

Форстнер Борер. Stahlschneidwerkzeug zum Bohren präziseflacher Lö

Roter Fräser mit Positionierplatte. Gebohrte zylindrische Bohrung und Spiralspäne auf Holzbohlendetails. Zerspanung, Holzbearbeitung, Möbelproduktion. Шрайнерей или Шренке. Handarbeit

stahl forstner bohrer. bohren des zylindrischen lochs in holzbrett. holzbearbeitungsinstrument — фото и изображения бит Форстнера

Stahl Forstner Bohrer. Bohren des zylindrischen Lochs in. ..

Scharfe Schneidwerkzeugподробнее. Борен фон Рундборунген в Holz durch präzisen Fräser. Schöner Haufen verstreuter gekräuselter Späne. Möbelproduktion in der Schreinerei oder im Schrankbau

Что такое бит Форстнера? (с изображением)

`;

Ремесла

Факт проверен

Сверло Форстнера представляет собой цилиндрическое сверло, используемое для сверления плоских глубоких отверстий в древесине. Он особенно популярен при изготовлении мебели и других крупномасштабных проектах по деревообработке отчасти из-за его способности глубоко и точно сверлить даже против волокон или через различные вставки и соединяемые детали. Биты Форстнера обычно бывают разных диаметров, но в большинстве случаев все они предназначены для навесных сверлильных станков, а не для ручных инструментов. Как правило, они требуют большой силы, что может быть опасно, а иногда даже громоздко для устройства меньшего размера.

Как работает бит

Большинство сверл направляются через материал центральной точкой, но сверла Форстнера в основном направляются по внешнему ободу. Это означает, что их можно использовать для сверления карманных отверстий, то есть отверстий, просверленных под углом; частично перекрывающиеся отверстия; и отверстия, которые находятся на краю материала. У них есть центральные шпоры, но они обычно используются для определения и отметки центральной точки, а не в качестве фактической направляющей для сверления.

Когда долото входит в древесину, оно вонзается в нее, по существу раскручивая фрагменты вверх и наружу с помощью распиливающего вращательного движения. Стороны удила часто выглядят зазубренными, и когда они впервые входят в древесину, они часто срезают ее и оставляют несколько заноз. Однако по мере того, как радиальные стороны сверла продолжаются через отверстие, края имеют тенденцию сглаживаться. В большинстве случаев результатом является отверстие с плоским дном.

Где и когда используется

Насадки названы в честь Бенджамина Форстнера, американского оружейника XIX века, которому приписывают их изобретение. Оружейники первыми популяризировали биту; они ценили его за способность просверливать гладкие отверстия в деревянных изделиях. Сегодня биты чаще используются производителями мебели и строителями дома. Для таких крупных проектов часто требуется дрель, которая может быстро перемещаться по нескольким заготовкам, соединять разные породы дерева и прорезать несколько поверхностей. Бит Форстнера отвечает этим требованиям для многих плотников.

Они доступны в широком диапазоне диаметров, обычно от 0,25 до более 3 дюймов (от 6 до 75 мм), и они часто продаются в наборах, которые поставляются с различными размерами. Даже сверла очень малого диаметра часто способны просверлить глубокую и толстую древесину под большинством углов. Их уникальная форма делает их очень эффективными при удалении большого количества материала за короткое время. Они также очень полезны для создания точных отверстий для петель и других движущихся частей.

Самые большие преимущества

Плотники часто хвалят эту сверло за способность точно и чисто просверливать такие дефекты, как сучки и выступы в древесине. Во многом это связано с ободом. Обод долота Форстнера направляется сам по себе, что означает, что он не будет сброшен при попадании в проблемные зоны или торцевые волокна, как это могло бы быть долото с центральным наконечником.

Скорость и точность также являются важными факторами. Опытные столяры часто говорят, что Forstner может выполнять работу быстрее и лучше, чем почти любая другая насадка, а также может выполнять ряд различных задач. Он может сверлить как полные, так и частичные отверстия; он может резать под углом и против волокон.

Недостатки и меры предосторожности

Эта насадка обычно требует большого усилия, а это означает, что она обычно не очень хорошо подходит для ручной дрели.
