Сварочный выпрямитель — описание, устройство, как работает, разновидности и рейтинг сварочных выпрямителей

Выпрямитель – источник сварочного тока. Он преобразует переменный ток в постоянный, поддерживая работу дуги. Сварочные выпрямители используют для работы с цветными металлами, низкоуглеродистой и высоколегированной сталью, а также всевозможными сплавами. Выпрямители необходимы и при сварке обратной полярности, основанной на отрицательном заряде. Конструкция включает силовой трансформатор. Этот элемент принимает нагрузку, чтобы затем передать в сегмент, который непосредственно преобразует ток в импульсный. Также есть выпрямляющий трансформатор, который отвечает за превращение импульсного тока в постоянный. На данном этапе ток проходит через резисторы, которые увеличивают его силу, но повышают напряжение. Также конструкция всех выпрямителей предусматривает регуляторы, кабели и охлаждающую систему.

В процессе работы на входную обмотку силового элемента поступает сетевой ток. Его величина уменьшается до значения, которая соответствует холостому ходу сварки. Когда он поступает на выпрямляющий элемент, он стабилизируется до постоянной величины. За превращение импульсного в постоянный отвечает полупроводниковый диод. Регуляторы же отвечают за стабилизацию и поддержку значений силы.

Сварочные выпрямители позволяют с высокой точностью регулировать показатели тока. От трансформаторов это оборудование отличается способностью не только увеличивать силу тока, но также делать показатели постоянными. Это необходимо для высокой устойчивости дуги. Во время работы полупроводниковые диоды сильно нагреваются, и поэтому необходима система охлаждения. В этом качестве чаще всего используют вентиляторы.


У оборудования множество преимуществ:
  • высокий коэффициент полезного действия,
  • гарантия устойчивого горения дуги,
  • высокое качество сварного шва,
  • надежность и долговечность,
  • минимум брызг при работе,
  • равномерная нагрузка фаз,
  • простота управления,
  • экономичность.
Однако для выпрямителей характерны и недостатки. Они чувствительны к перепадам напряжения в сети, восприимчивы к коротким замыканиям. Также для этого оборудования свойственно частично терять мощность при работе.


Он неприхотливый в обслуживании, редко требует ремонта, поскольку в его конструкции мало слабых мест. Тем не менее, важно перед началом работы и после ее окончания осматривать оборудование, чтобы убедиться в целостности контактов, а также проверить исправность вентилятора, которые отвечает за охлаждение диодов.
Техника безопасности требует исключить контакты оборудования с влагой, тем более – попадание ее внутрь механизмов. Периодически аппарат нужно продувать сухим чистым воздухом, чтобы удалить пыль и мелкую грязь. Желательно делать это хотя бы раз в месяц.

В продаже представлены сварочные выпрямители, рассчитанные на сваривание металлов до 5 см толщиной. Благодаря тому, что показатели тока регулируются, даже такие аппараты подходят для сварки металла около 1 мм. Кроме непосредственно сварки, оборудование используют для плавки кромки металла, а также его резки. Для резки следует увеличить силу тока, и тогда дуга сможет прожечь сталь, чугун.

Аппараты классифицируют по разным показателям. Например, по сфере применения: бытовые, профессиональные и полупрофессиональные модели. Разница между тремя этими классами выпрямителей заключается в рабочем напряжении. Различают аппараты и по способу регулировки напряжения: витковому, магнитному, импульсному и фазовому.

Сварочные выпрямители, в свою очередь, могут различаться количеством фаз: от 1 до 3. Однофазное оборудование – бытовое, его применяют только при одном держателе электродов. Трехфазные модели состоят из 6-12 полупроводниковых диодов, подключенных параллельно. Для двухфазного оборудования характерно последовательное или параллельное подключение мостов. Наибольшим спросом пользуются трехфазные, поскольку они способны работать с металлом разной толщины.

Для бытового использования обычно выбирают инверторные модели. Конструктивно они отличаются тем, что напряжение понижает трансформатор, а за подачу постоянного напряжения – выпрямляющий блок. Преобразование значений происходит при высокой частоте.


Чтобы облегчить выбор аппаратов, мы составили рейтинг профессиональных выпрямителей. При этом мы учитывали не только технические характеристики, длительность гарантии и соотношение цены/качества, но также отзывы покупателей.

1. Почетное первое место рейтинга достается ВДМ-1601С У3. Это надежное промышленное оборудование на 10 постов, которое подключается к трехфазной сети. Оно работает в закрытых помещениях, но не подходит для работы в среде, насыщенной взрывоопасной пылью или газами, воздействующими на изоляцию и металлы. Номинальная частота тока – 50 Герц, номинальный сварочный ток – 1600-3000 Ампер. Внешняя характеристика – жесткая, а коэффициент одновременности работы постов – 0,5. Номинальный ток одного поста – 315 Ампер.

2. «Серебро» достается модели ВДМ-1600С У3 на 8 постов. Она предназначена для сварки, резки и наплавки металлов в закрытых помещениях.  Этот мощный выпрямитель не рассчитан на температуру окружающей среды выше 40̊C и влажности окружающей среды выше 80%. Оборудование подключается к трехфазной промышленной сети, частота – 50 Герц. Номинальный сварочный ток – 1600 Ампер, а напряжение холостого хода – 70 Вольт. Масса модели – 300 кг.

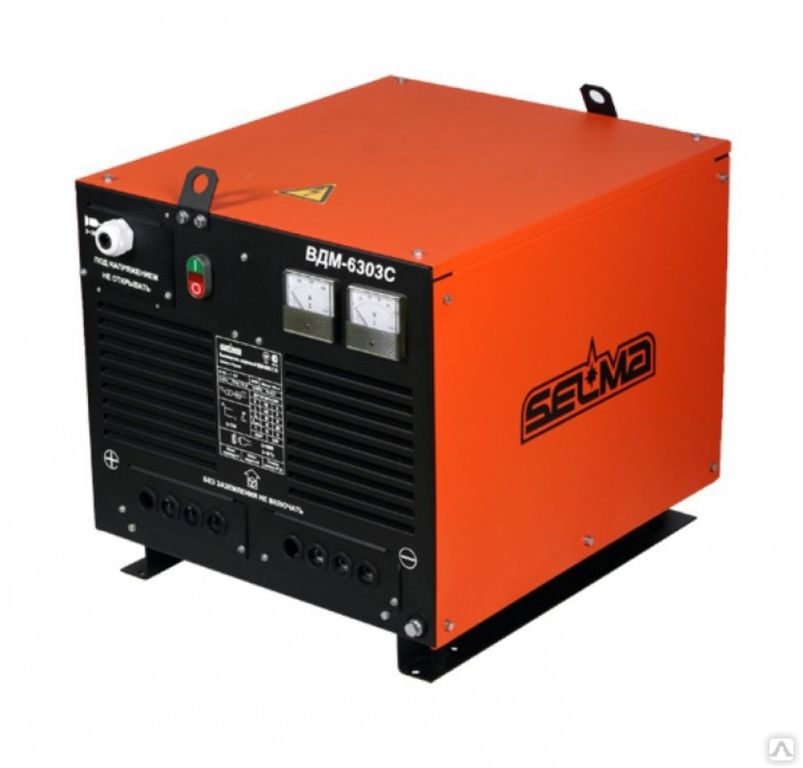

3. Модель сварочного выпрямителя ВДМ-1200С У3. Это многопостовая модель: она предусматривает 4 поста. Аппарат рассчитан на работу в закрытых помещениях, но важно, чтобы относительная влажность воздуха не превышала 80%. Использование этого выпрямителя, когда воздух насыщен взрывоопасной пылью, запрещено. Также нельзя его включать при попадании в воздух значительного количества газов, разрушающих металл. Номинальный сварочный ток – до 1200 Ампер. Напряжение холостого хода – не более 70 Вольт. Вес оборудования значительный: 180 кг.

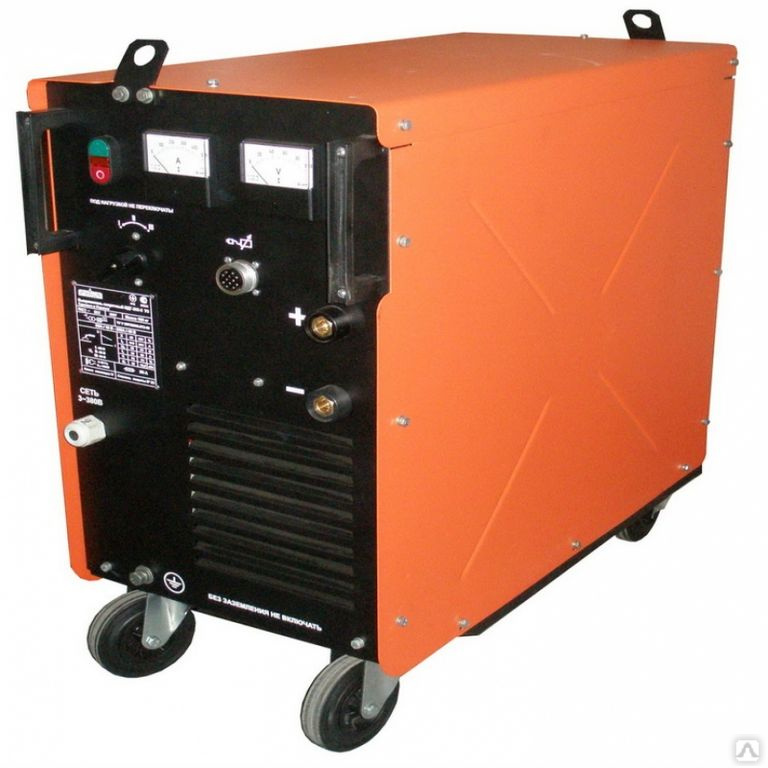

4. ВДМ-561С У3.

Рекомендуемые товары

Это еще одна модель российского производства, она предусматривает 2 сварочных поста. Выпрямитель рассчитан на работу в помещениях с естественной вентиляцией. Температура воздуха не должна превышать 40̊C, а относительная влажность должна быть не выше 80%. Нельзя использовать эту модель, если воздух насыщен токопроводящей пылью, едкими парами и газами. Выпрямитель подключается к трехфазной сети, номинальный сварочный ток – 560 Ампер.

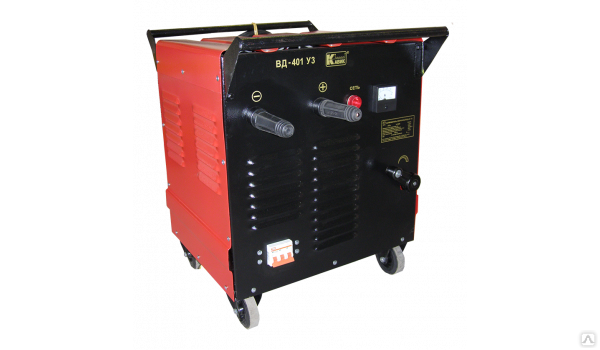

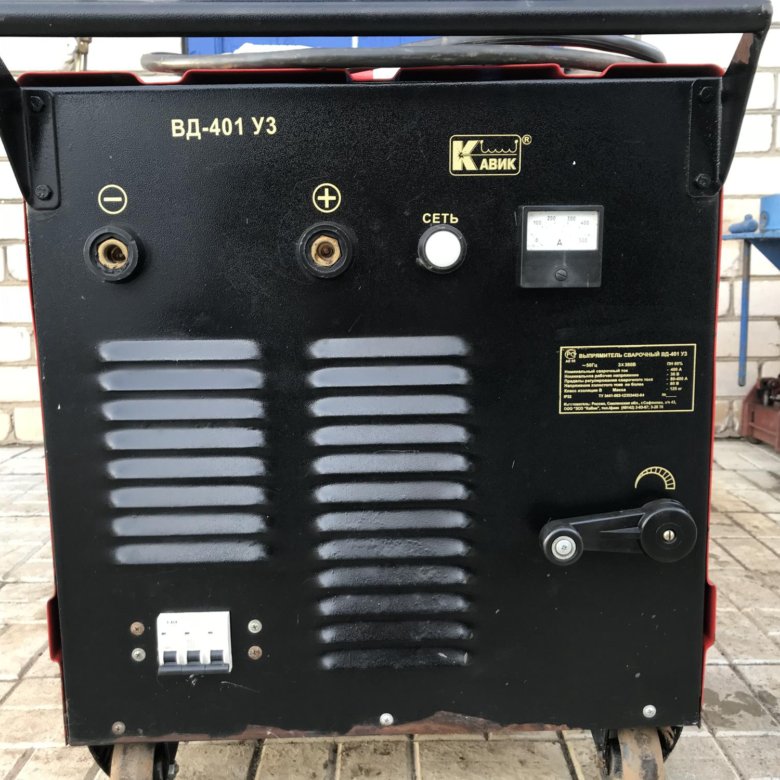

5. Трехфазная модель ВД-401. Она рассчитана на работу с низкоуглеродистой, нержавеющей и низколегированной сталью. Система охлаждения использует стандартный вентилятор, для большего удобства предусмотрен амперметр. Сварочный ток регулируется механически, ход регулировки плавный. Аппарат работает от трехфазной сети, частота – 50 Герц. Пределы регулирования сварочного тока – 60-400 Ампер. Напряжение холостого хода – не более 80 Вольт.

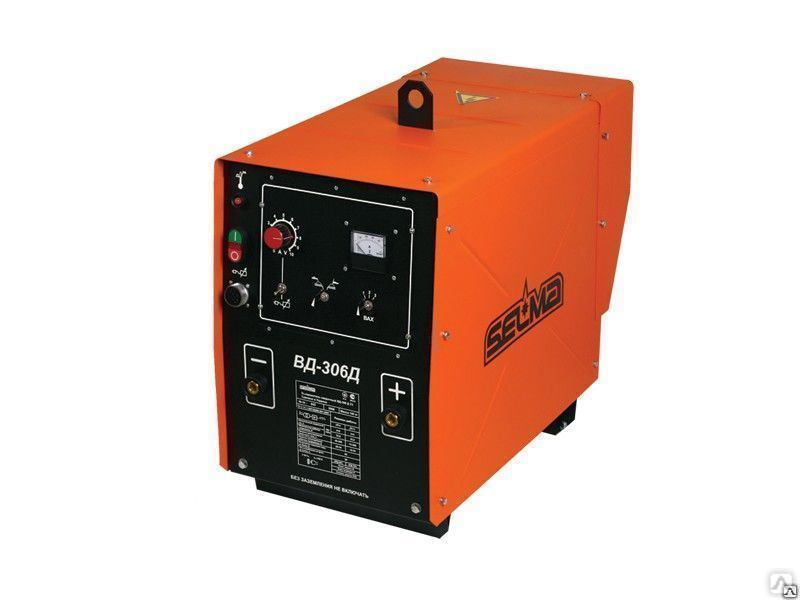

6. Модель от российского бренда«Кавик»: ВД-306 У3. Это надежное и долговечное оборудование для сварки, резки и наплавки. Оно предназначено для работы в помещении с температурой воздуха не выше 40̊C, использовать его во взрывоопасной среде запрещено. Модель не рассчитана на работу со сталью, которая разрушается, а также с поврежденной изоляцией. При работе с этим аппаратом нельзя допускать попадания в воздух большого количества пыли, проводящей ток. Выпрямитель работает от трехфазной сети, частота – 50 Герц. Пределы регулирования – 30-315 Ампер.

7. Трехфазный ВД-301 — еще одна модель от «Кавик». Эта модель рассчитана на ручную сварку сталей: нержавейки, низколегированной, низкоуглеродистой. Система охлаждения у аппарата стандартная: вентилятор. Зато для большего удобства работы предусмотрен надежный амперметр. Он пригодится, ведь регулятор механический, он работает плавно. Подключается оборудование к трехфазной сети, частота – 50 Герц. Номинальный сварочный ток – 315 Ампер, пределы регулирования – 30-315 Ампер.

8. Российская модель Дуга 318М1. Это профессиональное оборудование, способное работать от однофазной и трехфазной сети. Его задействуют в таких сферах, как машиностроение, строительство и обслуживание газопроводов. Большой плюс модели, который завоевал ей место в рейтинге лучших, – это практически полное отсутствие брызг при сварке. Аппарат способен непрерывно работать при значении 200 Ампер, а при максимальном токе гарантирована стабильная работа оборудования в течение часа. Модель надежная, предусматривает 1 пост. Напряжение холостого хода – 60-75 Вольт.

При выборе оборудования нужно учитывать не только технические характеристики, но также условия работы. Соблюдение техники безопасности – важное условие при эксплуатации сварочных аппаратов.

Что такое сварочный выпрямитель, как он устроен и работает?

Сварочные выпрямители – устройства, назначением которых является преобразование переменного тока в постоянный, что необходимо при работе со средне- и высокоуглеродистыми марками стали, чугуном, цветными металлами и сплавами. Сварка на постоянном токе облегчает формирование аккуратных швов, снижает разбрызгивание металла, повышает прочность сварного соединения.

Конструкционные особенности и принцип действия полупроводниковых сварочных выпрямителей

Конструкция выпрямителя в классическом варианте включает следующие компоненты:

  • Диодные мосты. Диоды в сварочных выпрямителях собирают по мостовым схемам – одно- или трехфазной. Востребована трехфазная схема, обеспечивающая стабильность сварочной дуги, она подходит для элементов различной толщины, позволяет осуществлять не только сварку, но и резку. Для резки устанавливают высокое значение силы тока.
  • Понижающий трансформатор. На этом устройстве происходит уменьшение напряжения и повышение силы тока.
  • Охлаждающая система. Обычно это вентилятор, обеспечивающий постоянный воздушный поток к полупроводниковым элементам, которые нагреваются во время работы. В некоторых аппаратах устанавливают датчики перегрева.
  • Датчики контроля напряжения. При напряжении питания, превышающем предельное значение, датчики подают сигнал автомату на отключение.
  • Пусковая и измерительная аппаратура.
  • Регуляторы, позволяющие установить значения тока в соответствии с толщиной свариваемого металла.

Принцип работы сварочного выпрямителя

  • Ток из электросети или от электрогенератора попадает на первичную обмотку понижающего трансформатора.
  • На вторичную обмотку поступает ток пониженного напряжения и повышенной силы.
  • Ток пониженного напряжения поступает на выпрямительные диодные мосты. Полупроводниковые элементы открывают ток в одном направлении, и закрывают – в противоположном. Производители чаще всего используют селеновые и кремниевые полупроводники. Селеновые элементы стоят недорого и способны выдерживать значительные перегрузки, кремниевые обеспечивают высокий КПД, но плохо переносят перегрузки.

Виды регулирования силы тока на выходе:

  • Ступенчатая регулировка – наиболее часто встречающийся вариант. Разные модели могут иметь разный шаг, но в любом варианте такая настройка является грубой.
  • Тонкая настройка. Осуществляется методом дроссельного насыщения. Дроссель (комплекс из нескольких катушек) устанавливается между диодами и трансформатором.
  • Точная регулировка с использованием тиристорного блока.

Точность регулировки напрямую влияет на удобство проведения работ и качество полученного результата.

Разновидности выпрямительных устройств

В зависимости от внешних характеристик, различают три типа сварочных выпрямителей:

  • Крутопадающие внешние характеристики. Такие аппараты востребованы для ручной дуговой сварки и для работы с неплавящимся электродом в среде защитных газов. В устройство выпрямителей входит понижающий трансформатор с высоким рассеиванием магнитного поля. Сварочный ток настраивается путем корректировки дистанции между первичной и вторичной обмотками трансформатора.
  • Жесткие внешние характеристики. Выпрямители этого типа используются для сварочных работ с плавящимся электродом в углекислом газе или другой защитной газовой среде, под флюсом, с использованием порошковой проволоки.

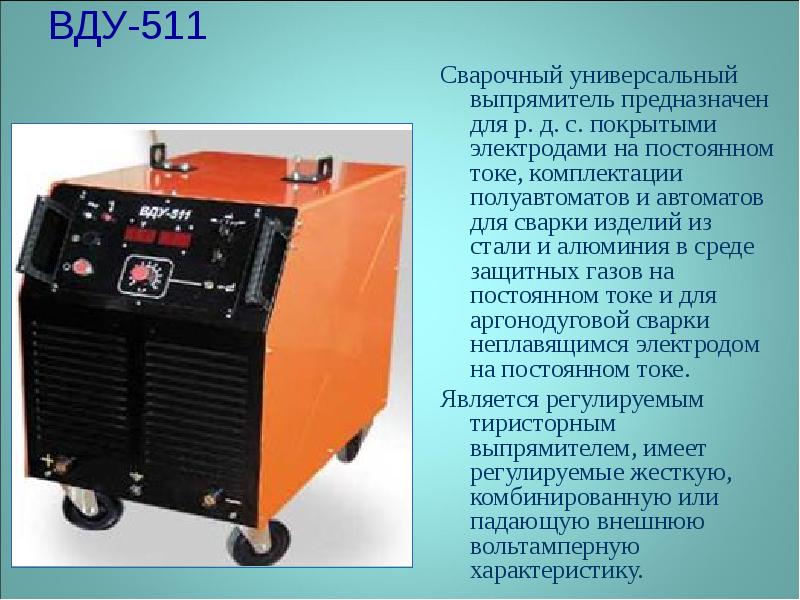

  • Универсальные. Такие устройства позволяют получать падающие и жесткие внешние характеристики. Поэтому они подходят для широкого перечня сварочных процессов – ручных и автоматизированных, плавящимися и неплавящимися электродами, в газовых средах, под флюсом. В конструкцию входят понижающий трансформатор и дроссели насыщения.

Сварочные выпрямители на диодных мостах с различными техническими характеристиками дают возможность сваривать металлические элементы толщиной от 1 до 50 мм. Они удобны в работе и обслуживании, просты в настройке, мобильны. К недостаткам можно отнести слабую устойчивость к перепадам напряжения питающего тока и длительным коротким замыканиям.

Сварочный выпрямитель: схема, технические характеристики, устройство

Для соединения металлических элементов могут применяться самые различные методы, среди которых отметим сварку. Сваривание металлов и сплавов проводится на протяжении последних нескольких десятилетий. Подобное неразъемное соединение можно получить при применении специального оборудования и материалов: сварочного аппарата, электродов, выпрямителя. Сварочный выпрямитель – устройство, предназначенное для формирования постоянного напряжения. Преобразовывая переменный ток в постоянный, можно обеспечить благоприятные условия для проведения сварочных работ, так как уменьшается степень разбрызгивания расплавленного металла. Рассмотрим все подробности данного аппарата подробнее.

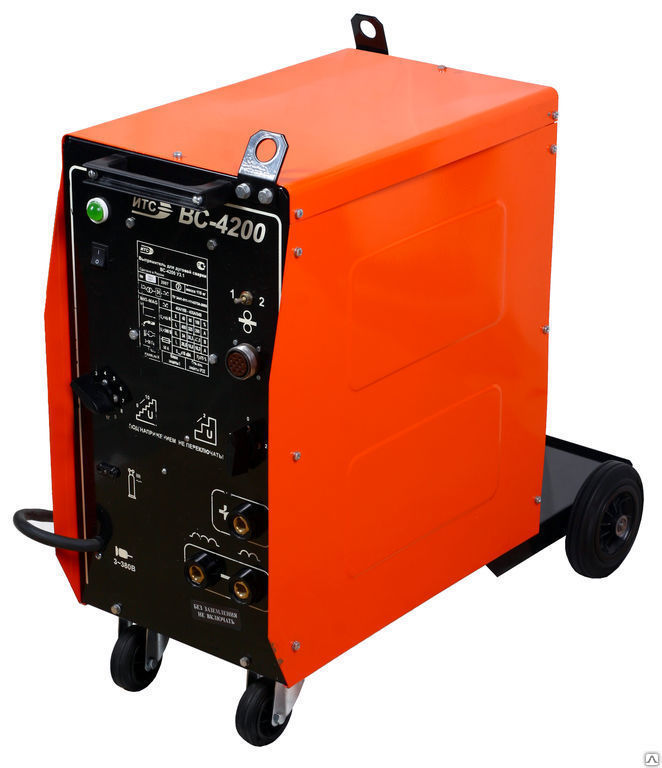

Сварочный выпрямитель

Применение выпрямителей

Выпрямитель для сварочного аппарата – устройство, которое состоит из нескольких блоков для преобразования и выпрямления входящего напряжения. При работе устройство также повышает показатель силы тока, за счет чего обеспечиваются наиболее благоприятные условия. Назначение сварочного выпрямителя заключается в генерации постоянного тока с высоким значением А.

Рассматривая применение сварочного выпрямителя следует уделить внимание нижеприведенным моментам:

  1. Устройство позволяет проводить сварочные работы при применении электродов, покрытых различными веществами. За счет использования электродов с покрытием, дуга становится более устойчивой, что обеспечивает благоприятные условия для получения качественного шва.
  2. В продаже встречаются аппараты, которые могут применяться для сваривания металлов толщиной до 50 мм. Регулировка показателей тока позволяет также проводить работы с металлом толщиной стенок около 1мм. Этот момент определяет, что сварочные выпрямители существенно расширяют область применения аппаратов для сварки.
  3. Сварочное устройство может применяться для плавки кромки обрабатываемого металла или стержня применяемого электрода.
  4. Многие модели могут использоваться для работы с присадочной проволокой. Кроме этого, они практически незаменимы при применении неплавящихся электродов, к примеру, покрытие которых изготавливается из вольфрама.
  5. При применении сварочного выпрямителя можно проводить соединение элементов, которые изготавливаются из нержавеющей стали, чугуна, малоуглеродистой стали или других сплавов.
  6. Кроме сварочных работ, с применением рассматриваемого аппарата можно выполнять резку металлов. Для этого проводится существенное увеличение показателя силы тока, дуга прожигает металл.

Если сравнивать с ранее применяемыми трансформаторами, выпрямители способны существенно снизить расход электродов. Сегодня они довольно часто встраиваются в сварочные аппараты, но можно приобрести и подключаемые вариант исполнения.

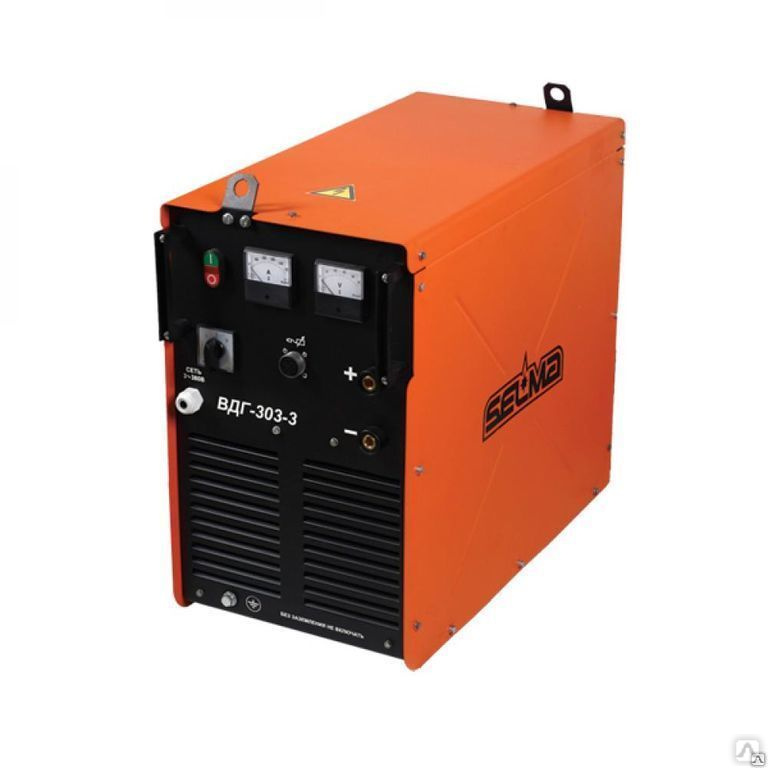

Внешний вид сварочного выпрямителя

Применяется устройство достаточно просто, подходит оно для самых различных случаев работы. К особенностям использования отнесем нижеприведенные моменты:

  1. Устройство, как правило, имеет две клеммы.
  2. Одна клемма предназначена для подключения к обрабатываемому изделию, а вторая присоединяется к держателю.
  3. В зависимости от конкретного полюса определяется полярность, а также наиболее подходящие режимы работы.

Сваривание металла происходит при образовании дуги между обрабатываемой поверхности и применяемым электродом. Процесс относительно прост, но даже при применении сварочного выпрямителя могут возникнуть некоторые трудности при работе, и только при наличии определенных знаний, навыков и опыта сварщик может получить качественный шов.

Устройство и принцип работы

Классическая конструкция представлена сочетанием нескольких устройств, которые и обеспечивают контроль показателей тока. Основными блоками можно назвать:

  1. диоды;
  2. понижающий трансформатор;
  3. охлаждающую систему, которая зачастую представлена вентилятором;
  4. приборы для измерения показателя тока;
  5. регуляторы различного типа.

Устройство сварочного выпрямителя позволяет с высокой точностью проводить регулировку показателей тока. В отличие от конструкции трансформатора оно может не только увеличивать силу тока, но и делать показатель постоянным, за счет чего и обеспечивается высокая устойчивость дуги.

Устройство сварочного выпрямителя

Принцип работы сварочного выпрямителя имеет следующие особенности:

  1. Входящий ток изначально подается на первичную обмотку встроенного трансформатора понижающего типа.
  2. За счет электромагнитной индукции происходит процесс понижения значения напряжения и повышения силы тока на вторичной обмотке. Схема современного сварочного выпрямителя определяет максимальное значение напряжения при холостом ходу 48В.
  3. Создаваемое напряжение подается на установленные диоды. Новые модели изготавливаются при применении диодов на кремневой основе. Устанавливаются они в качестве полупроводника, который обеспечивает ход тока только в одну сторону. Именно за счет диодов обеспечивается постоянное напряжение, так как они устраняют колебание при реверсном ходе электричества.
  4. Стоит учитывать, что на момент работы диоды существенно нагреваются. Именно поэтому все модели сварочных выпрямителей имеют систему охлаждения, которая в большинстве случаев представлена вентиляторами. При активном применении устройства постоянный обдув воздухом позволяет снизить температуру применяемых полупроводников. Некоторые модели снабжаются датчиком, который фиксирует перегрев системы.
  5. Устанавливаются датчики, контролирующие напряжение. Они работают совместно с автоматом и могут отключить устройство в автоматическом режиме при высоком значении напряжения.
  6. Регулятор устанавливается для того, чтобы можно было выбирать напряжение в зависимости от толщины свариваемого металла.

Создать выпрямитель сварочного аппарата своими руками достаточно сложно, так как для этого нужно владеть определенными навыками работы с электротехникой. Промышленные варианты исполнения обладают высокой точностью работы и надежностью, что определят их высокую популярность.

При выборе устройства следует уделить внимание тому, что оно может иметь несколько различных элементов регулировки напряжения подаваемого тока.

К особенностям устанавливаемых устройств регулировки отнесем нижеприведенные моменты:

  1. В большинстве случаев регулировка ступенчатая. Она представлена секционным подключением обмотки.
  2. При ступенчатой регулировке имеет значение шаг. Для управления секционным подключением обмотки устанавливается рычаг.
  3. Большинство моделей для использования сильных токов имеют конструкцию, которая предусматривает отсекание части обмотки. За счет этого ток подается по короткой схеме.

Приведенная выше настройка достаточно грубая. Встречаются модели с тонкой настройкой, которая основана на применении метода дроссельного насыщения: устанавливается устройство между двумя кремневыми диодами и понижающим трансформатором. Дроссель – конструкция, представленная сочетанием нескольких катушек, через которые во время работы оборудования также подается ток. За счет переключения позиции регулятора изменяется и длина пути обмотки.

Наиболее высокой эффективностью характеризуется работа теристорного блока. Этот элемент включается в конструкцию сварочного выпрямителя для обеспечения наиболее точной регулировки силы тока. За счет применения теристора можно выставить самые различные характеристики тока.

Большинство моделей имеет большую рукоятку на корпусе, за счет движения которой приводится в движение винтовой вал со вторичной обмоткой трансформатора. За счет изменения ее положения также регулируется протяженность пути, который преодолевает ток. Однако подобная настройка также характеризуется низкой точностью.

Схема сварочного выпрямителя

Практически все сварочные выпрямители имеют блок управления в виде сочетания различных рычагов и выключателей. За счет изменения их положения проводится регулировка характеристик подаваемого тока.

Разновидности аппаратов

В продаже встречается просто огромное количество разновидностей рассматриваемого оборудования, все они имеют свои определенные достоинства и недостатки. Классификация промышленных сварочных выпрямителей проводится следующим образом:

  1. однофазный;
  2. двухфазный;
  3. трехфазный.

Выпрямитель для проведения ручной дуговой сварки трехфазного типа состоит из 6-12 диодов, которые зачастую подключаются параллельно. Двухфазные характеризуются параллельным и последовательным подключением мостов.

Управляемый и неуправляемый выпрямители

Кроме этого, классификация может проводится по следующим критериям:

  1. Сила тока на выходе. С увеличением этого показателя существенно повышается толщина обрабатываемого металла. Если устройство выдает небольшой ток, то можно будет проводить обработку тонких элементов. Также слишком высокий показатель силы тока позволяет применять сварочный аппарат для проведения резки металла.
  2. Точность регулировки. Как ранее было отмечено, выпрямитель может использоваться для установки самых различных параметров тока. Чем выше показатель точности регулировки, тем более оптимальные условия для работы может себе обеспечить мастер.
  3. Количество выходов для подключения. Сложное сварочное оборудование может применяться для одновременного подключения нескольких держателей для электродов. Подобная модель может понадобиться в том случае, когда работу поблизости одновременно выполняют несколько сварщиков. Однако, за счет усложнения конструкции она становится больше и дороже.
  4. Эффективность охлаждения. Недорогие модели предназначены для бытового применения, так как могут эксплуатироваться на протяжении короткого промежутка времени. Это связано с тем, что конструкция не имеет эффективной системы охлаждения. Профессиональное оборудование может использоваться для сварки на протяжении длительного периода.
  5. Размеры конструкции. Как правило, сварочные работы проводятся на выезде. Доставка всей аппаратуры может быть затруднена в случае, если оно имеет большой вес и габаритные размеры. В продаже встречаются компактные модели, которые просты в транспортировке.

В целом можно сказать, что выбор сварочного выпрямителя – достаточно сложная задача. При выборе учитывается то, при каких условиях будут проводиться работы.

Большой популярностью пользуются модели трехфазного типа. Это связано с тем, что они могут применяться для работы с металлом самой различной толщины. Однопостовой выпрямитель больше всего подходить для бытового применения, так как применяется при использовании только одного держателя электродов. В продаже есть и модели, которые позволяют подключать одновременно сразу несколько электрододержателей.

Универсальные современные сварочные выпрямители выпускаются достаточно большим количеством различных производителей. Марки во многом определяют качество сборки, срок службы и стоимость оборудования.

Для бытового применения подходить инверторный выпрямитель. Подобные модели можно охарактеризовать следующим образом:

  1. За понижение напряжения отвечает трансформатор.
  2. Устанавливается выпрямляющий блок, который отвечает за подачу постоянного напряжения.
  3. Далее проводится преобразование в переменное электричество с высоким показателем частоты.

Сварочный выпрямитель

Подобное оборудование предусматривает использование переменного тока. Однако за счет существенного увеличения частоты подаваемого тока есть возможность применять инверторный выпрямитель для получения соединительных швов высокого качества. За счет существенного упрощения конструкции инверторы имеют относительно небольшие размеры, а также просты в эксплуатации.

Плюсы и минусы оборудования

Как ранее было отмечено, при работе вместо выпрямителя может также использоваться трансформатор. Преимуществами сварочного выпрямителя назовем нижеприведенные моменты:

  1. Можно получить более стабильную дугу. Во время выполнения сварочных работ характеристики получаемой дуги во многом определяют качество шва. Рассматриваемое оборудование характеризуется тем, что обеспечивает более стабильное горение дуги. Именно поэтому в последнее время оно получило широкое распространение.
  2. Преимущества сварочного выпрямителя также заключаются в том, что после проведения работы получается ровный шов с мелким чешуйчатым рисунком. За счет этого существенно расширили область применения подобного оборудования.
  3. Низкая склонность к образованию брызг расплавленного металла существенно упрощает поставленную задачу и повышает качество получаемого результата.
  4. Высокая степень экономичности. Как ранее было отмечено, применение рассматриваемого оборудования позволяет существенно снизить скорость плавки электрода.

Кроме этого, сварочный выпрямитель в большей степени подходит для соединения цветных и легированных металлов, которые могут обладать различными эксплуатационными качествами.

Недостатки сварочных выпрямителей во многом связаны с его довольно высокой стоимостью и необходимостью в транспортировке. Стоит учитывать, что для обеспечения длительного срока службы устройства следует уделять внимание его состоянию перед каждым использованием. Обслуживание предусматривает:

  1. Проверку надежности фиксации используемых клемм.
  2. Удаление накопившейся пыли.
  3. Проверку изоляции всех токопроводящих элементов.

Что касается частых поломок, то зачастую их признаками становятся сильный гул во время работы устройства или его нагрев. При наблюдении подобных симптомов следует проверить состояние устройства, так как причинами их появления может стать:

  1. Деформация или полная остановка вентилятора охлаждающей системы. Стоит учитывать, что неправильная работа охлаждающей системы может привести к серьезным проблемам.
  2. Замыкание первичной обмотки или нарушение изоляции листов сердечника.
  3. Снижение выходного напряжение происходить из-за замыкания или обрыва во вторичной обмотке.

В заключение отметим, что современные выпрямители позволяют получать качественные швы при соединении различных металлов. Большое количество положительных качеств определило обширное распространение устройства. В продаже встречаются самые различные варианты исполнения, которые обладают исключительными эксплуатационными качествами.

Сварочный выпрямитель — устройство и принцип работы

Выпрямитель переменного тока, однофазный или трёхфазный, является самым неприхотливым, дешёвым и надёжным устройством для сварки разнообразных металлических конструкций. Он прекрасно работает на открытом воздухе при очень низких и высоких температурах и в условиях нестабильного входного напряжения. Главным недостатком является большой вес сварочного выпрямителя, который обусловлен его конструкцией. Но самодельные устройства безупречно выполняют свои функции, а фабричные модели бессменно продолжают нести свою нелёгкую службу. О них мы вдумчиво и подробно расскажем.

Виды сварки и устройство выпрямителя

Существует масса новейших методов соединения металлов и их сплавов, как правило, они основаны на лёгких и надёжных мобильных, инверторных, сварочных аппаратах. Эти изделия работают на принципе выпрямителя, но их конечные характеристики, отличаются от традиционных устройств. К относительно новым видам сварки относятся следующие способы соединения металлов:

  1. Сварка методом MIG/MAG, которая работает на принципах сварки металлов в активной или защитной среде газа с полуавтоматической подачей присадочной проволоки в зону плавления;
  2. сварка методом TIG, где процесс происходит в защитной среде инертного газа, с использованием неплавких электродов и наплавляемой полосы присадочного материала;
  3. сварка методом ММА, где используются принципы инвертора в режиме постоянного тока, но электроды, покрытые и возможна смена полярности.


Популярность высокотехнологичных методов вполне объяснима, но не утрачивает значение и использование старых методов сварки металлов. Причина заключается в предсказуемости параметров, глубине провара и использовании доступных комплектующих.

Основным недостатком метода сварки, с применением выпрямителя, кроме большого веса, является его нагрузка на питающие электросети общего использования. Это воздействие снижается за счёт питания через трёхфазное напряжение 380 V, оно же позволяет перераспределить нагрузку во вторичной цепи и создать многопостовые выпрямители.

Констукция устройства

Конструктивно устройство выпрямления напряжения и создания мощного сварочного тока выглядит следующим образом, а именно:

  • необходимость понижения входного напряжения означает наличие трансформатора, он преобразует переменный 50 Гц ток 220/380 В, в низковольтное напряжение;
  • мощный диодный мост выпрямляет переменное напряжение в циклическое постоянное;
  • сглаживающий конденсаторный фильтр большой ёмкости, преобразует пульсирующее напряжение в, практически, линейное постоянное напряжение;
  • блок регулировки силы тока;
  • дроссели, ограничивающие нарастание сварочного тока.

Конструкция аппаратов может несколько отличаться от упрощённой схемы для улучшения технических характеристик, но по этому принципу можно собрать выпрямитель своими руками. Он позволит выполнять простые сварочные работы дома и на даче.

Важно помнить, что необходимо предусмотреть индикацию режимов работы и воздушное охлаждение сварочного аппарата потому, что выпрямительные диоды при сварке сильно нагреваются.


Сварочный выпрямитель: принцип работы и характеристики

Принцип работы сварочного трансформатора заключается в том, что он работает на переменном токе 220/380 V с понижением напряжения во вторичной обмотке, а устройство выпрямителя подразумевает наличие мощного диодного моста после вторичной, понижающей обмотки трансформатора. Такое конструктивное решение даёт преимущества при регулировке сварочного тока и может быть организовано по следующим схемам:

  • выпрямление однофазное, более подходит для бытовых условий и отличается сравнительной простотой;
  • выпрямление по трёхфазной схеме, делает возможным снижение пульсации в первичной и вторичной обмотках;
  • схема выпрямления по шестифазной системе, позволяющая организовать многопостовой сварочный пункт.

Кроме того, сварочный выпрямитель дуга, которого позволяет добиться устойчивого плавления покрытого электрода и соединяемых заготовок, может отличаться по способам регулирования выходных характеристик, а именно:

  • трансформаторная регулировка достигается изменением схемы подключения обмоток;
  • регулировка характеристик с помощью дросселя и мощного реостата;
  • тиристорная или транзисторная регулировка с кольцевой, трёхфазной или шестифазной схемой выпрямления.

С помощью марки изделия и руководства по эксплуатации можно определить вольт-амперные характеристики конкретного изделия, которые могут быть падающими, пологопадающими и жёсткими или комбинированными. Например, выпрямитель ВД 306 сконструирован, как аппарат с падающей характеристикой, а аппараты серии ВДГ и ВС имеют жёсткую характеристику и предназначены для сварки в защитном газе плавящимися электродами.

Очень важно, для обеспечения качества, подобрать вольтамперные характеристики модели для выполнения тех работ, которыми вы будете заниматься.

Так, выпрямитель ВСВУ-160 предназначен для сварки неплавящимися электродами, поэтому перед приобретением агрегата необходимо предварительно ознакомиться с инструкцией и техническими характеристиками модели. При этом ВСВУ обладает всеми свойствами универсального аппарата.

Модели сварочных выпрямителей и их параметры

Стабильные технические характеристики, простота и малая зависимость от перепадов температуры заставляют потребителей забыть о большой массе сварочных выпрямителей, хотя эти показатели находятся в пределах от 30 кг до 900 кг. Вес выпрямителей объясняется наличием тяжёлых трансформаторов и силовых полупроводниковых элементов с радиаторами охлаждения, а также необходимо учитывать систему охлаждения и вес корпуса. Это обстоятельство становится маловажным, особенно при организации производственного процесса с большим количеством сварочных постов. Рассмотрим параметры такого аппарата.

Мощный выпрямитель ВДМ-1201 У3 используется для ручной дуговой сварки и питает постоянным током многопостовой рабочий пункт. Этот аппарат подходит для профессиональной поточной сварки металлоконструкций в холодных или отапливающих помещениях и обладает следующими характеристиками:

  • напряжение питания 380 В, трёхфазное;
  • потребляемая мощность 102 кВА, при потребляемом токе 160 А;
  • на выходе выдаёт сварочный ток 1250 А, на каждый пост от 60 до 315 А;
  • КПД равно 80%, а класс защиты IP-23;
  • продолжительность работы ПВ 100% и на каждый пост не менее 60%;
  • холостой ход с напряжением 80 В, обслуживает до 8 постов;
  • крутизна вольт-амперной характеристики 0,02 В/А;
  • вес 400 кг и срок службы не менее 5 лет.

Нужно отметить наличие регулировки тока сварки непосредственно с рабочего места, которое может быть удалено от самого аппарата. Имеется индикация режимов работы агрегата и эффективная система охлаждения. Следует отметить, что, несмотря на несколько устаревшую конструкцию, сварочные выпрямители в состоянии составить конкуренцию некоторым современным аппаратом, более дёшевы и долговечны.

Важно, что ремонт выпрямителя обойдётся значительно дешевле починки современных инверторных аппаратов.

Что имеем в итоге?

Подводя итоги, нужно сказать, что выбор каждого человека определяется решаемыми задачами и денежными ресурсами, но выбор выпрямителя, особенно для производства, будет верным решением. Мы рассказали о свойствах трансформаторных выпрямителей, основных характеристиках и принципе действия и надеемся, что эта информация будет вам полезна.

Зачем нужен сварочный выпрямитель?

Есть ещё такие технологии, без которых существование современной промышленности, а значит и всего остального, что напрямую от неё зависит просто невозможно. Сварка, например, как наиболее востребованный, надёжный и экономичный способ соединения металлических элементов в единую конструкцию. Это крайне распространённая в промышленности технология востребована в экономике практически всех стран и соответственно востребованы и специалисты-сварщики.

Поэтому компании, предлагающие сварочное оборудование всегда будут интересны специалистам, ведь оно постоянно совершенствуется. Естественно, что предприятия покупают данное оборудование по мере необходимости либо целыми комплектами, либо докупая нужные устройства, как, например, сварочный выпрямитель без которого невозможна дуговая сварка.

Для тех, кто прекрасно разбирается в его назначении, предлагаем выбрать необходимую модель выпрямителя в компании «Планета Сварка», которая посвятила свою деятельность сварочным технологиям, обеспечивая всех нуждающихся нужным оборудованием.

Немного теории

Тем, же, кому не знакомо понятие сварочный выпрямитель устроим небольшой ликбез, чтобы иметь хотя бы приблизительное представление, зачем всё это нужно. Итак, из курса физики мы знаем, что ток бывает переменный и постоянный, мы с вами потребляем производимую и распределённую переменную энергию.

Однако есть потребители, которым просто необходим постоянный ток и один из них сварочный аппарат с дуговой сваркой, поскольку именно при постоянном токе повышается устойчивость горения этой самой дуги, меньше разбрызгивается металла, повышается прочность шва за счёт более глубокого проплавления и, как следствие шов имеет меньше дефектов. Поэтому ответственные участки, где очень важно иметь надёжное соединение выполняется при постоянном токе.

Выбираем выпрямитель

Вот для этих преобразований и необходим выпрямитель тока, который представляет собой аппарат, подключенный к рабочему напряжению электрической сети и, собственно выполняет свою миссию, находясь в комплекте сварочного оборудования. Они имеют разнообразные модификации и различаются по типам мощности.

В бытовых надобностях чаще применяются однофазные выпрямители, которым достаточно обычной розетки, а вот трёхфазные, дающие большую нагрузку на сеть используются в масштабах промышленных предприятий, где требуются выполнение больших рабочих объёмов и потому они имеют более профессиональные характеристики для работы.

что представляет собой и к каким устройствам относится

На чтение 5 мин Просмотров 3.3к. Опубликовано

Сварочный выпрямитель представляет собой специальный агрегат, преобразующий электрический ток от сети в рабочее напряжение высокого уровня для проведения сварных работ высокого качества.

Использование такого оборудования облегчает работу сварщика, так как позволяет выполнять более качественные и долговечные соединения металлических поверхностей при экономии расходного материала. Рассмотрим, как устроен и работает выпрямитель для .

Назначение выпрямителя

Сварка представляет собой соединение двух металлических деталей путем замыкания дуги между соединяемой поверхностью и концом плавящегося электрода сварочного выпрямителя.

Два кабеля подсоединяются к выходящим клеммам устройства: первый фиксируется на свариваемой детали из металла, на конце второго размещается держатель или горелка.

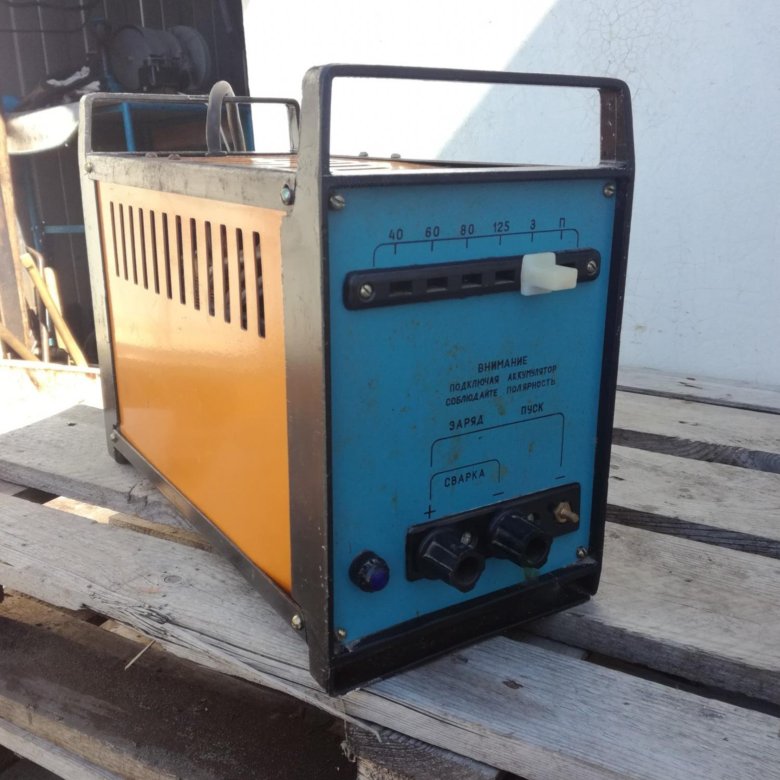

Сварочный выпрямитель.

Полярность, а также режим осуществления сварной операции определяется конкретным полюсом крепления к свариваемым металлическим частям конструкции.

Выпрямитель для сварки имеет довольно простую конструкцию. Он состоит из нескольких блоков, которые обеспечивают сварщику стабильный рабочий процесс. В итоге, на выходе можно получить постоянный ток такой силы, которая необходима для проведения сварки деталей из стали, цветных металлов.

На заметку! Такое оборудование также позволяет сварщику выполнить сварные работы обратной полярности на конструкциях из тонколистовой, нержавеющей, легированной и высокоуглеродистой стали, которые чрезмерно чувствительны к перегреву.

Выпрямители относятся к более совершенным агрегатам для работы с металлическими конструкциями в сравнении с обычными трансформаторами, поскольку обладают рядом преимуществ:

  • обеспечивают постоянное горение дуги, что продлевает рабочее ;
  • при их эксплуатации сводится к минимуму количество брызг расплавленного присадочного и основного металла;
  • позволяют достигнуть ровной поверхности шва с микроскопическим чешуйчатым рисунком;
  • повышают свариваемость цветных и легированных металлов, что существенным образом улучшает качество выполненных соединений;
  • предоставляют сварщику возможность сэкономить расходные материалы при выполнении сварных работ, что снижает себестоимость готового изделия.

Как устроен сварочный выпрямитель, и по какому принципу функционирует?

Сварочный выпрямитель сконструирован из нескольких блоков, внутри которых происходит понижение, преобразование входящего напряжения при одновременном увеличении величины А. Устройство сварочного выпрямителя позволяет понять основные принципы его функционирования.

Конструкция агрегата состоит из следующих элементов:

  • трехфазный трансформатор, понижающий входящее напряжение;
  • диоды, пропускающие ток в одном направлении, в отличие от проводников электрического тока, способных одинаково хорошо проводить ток в оба направления;
  • радиаторы и вентилятор для охлаждения конструкции;
  • амперметр;
  • вольтметр;
  • регуляторы тока.

Поскольку диоды в процессе функционирования агрегата нагреваются, то им требуется качественная система охлаждения. По этой причине рядом с ними расположены модули охлаждения, обеспечивающие конструкции постоянный обдув холодным воздухом.

Это устраняет риск перегрева диодов, повышает время работы выпрямителя и устраняет необходимость перерывов в его работе.

Измерительные приборы в системе позволяют контролировать характеристики тока, а сигнализатор температуры сообщит о перегреве. Выставить актуальную в работе силу тока можно с помощью специальных регуляторов. Если же показатели V превышаются, сработает защитный блок, и сварка остановится.

Такие агрегаты могут обладать разными характеристиками, и предназначены для заготовок из стали и сплавов цветных металлов. Но все виды подобного оборудования функционируют по единому принципу.

Схема устройства выпрямителя с трансформатором с увеличенным рассеянием.

Схема сварочного выпрямителя выглядит так:

  • перемененный или сетевой ток подается на первичную обмотку понижающего трансформатора, что приводит к понижению его стандартной величины;
  • поток напряжения с уменьшенным значением V и возросшей силой тока А возникает на вторичной обмотке за счет электромагнитной индукции;
  • напряжение поступает на кремневые элементы-диоды, обеспечивающие прохождение тока в одном направлении и его стабилизацию;
  • колебание частоты тока устраняется, после чего постоянное напряжение подается в зону соединения деталей.

Любой аппарат для сварки постоянного тока функционирует по подобной схеме, обеспечивая сварщика широкими возможностями в работе.

Ведь выпрямители для сварочных работ позволяют и резку устойчивой дугой с получением швов более высокого качества на различных металлических конструкциях за счет преобразования тока от трансформатора в постоянное напряжение внутри агрегата.

При работе расходные материалы не разбрызгиваются, поэтому происходит их существенная экономия.

Важно! Напряжение при работе сварных выпрямителей на холостом ходу не должно превышать уровень в 48V.

Обслуживание и ремонт

Сварочные выпрямители отличаются высоким качеством и длительное время работают без поломок, если своевременно осуществлять обслуживание и ремонт агрегатов:

  • проводите проверку всех токопроводящих частей на предмет сохранности изоляции и надежности крепления клемм;
  • удаляйте пыль с внутренних элементов конструкции;
  • перед включением сварного аппарат проверяйте его заземление;
  • периодически смазывайте винт регулировки хода вторичной обмотки;
  • не допускайте работу с выпрямителем без применения защитного кожуха.

Наиболее часто встречаемые поломки сварных выпрямителей – перегрев конструкции и чрезмерный гул при работе аппарата.

Принципиальная схема сварочного выпрямителя.

При наличии подобных проблем, важно проверить следующие элементы аппарата:

  • крыльчатку вентилятора на предмет несоответствия актуальной величине: если такой факт установлен, деталь потребуется заменить;
  • вал вентилятора охлаждения на предмет заклинивания;
  • первичную обмотку трансформатора, если произошло замыкание;
  • герметичность изоляции листов сердечника, его шпилек.

Часто можно столкнуться с иной распространенной поломкой сварочного выпрямителя, которая требует незамедлительного проведения ремонтных работ. Напряжение тока на выходе понижается в связи с замыканием, обрывом во вторичной обмотке.

Если выключение магнитного пускателя осуществляется практически сразу после его включения, причину проблемы стоит искать в диоде. Также подобную поломку может спровоцировать замыкание тока на кожух оборудования.

Заключение

Сварочные выпрямители выделяются на фоне иного оборудования, применяемого с целью выполнения . Они способны повысить силу тока до необходимого для плавления кромок металлов значения и преобразовывать переменную частоту напряжения до постоянного значения.

В итоге, швы лучше шлифуются, поэтому получаются гораздо более качественными.

Сварочный выпрямитель

Сварочный выпрямитель это аппарат, который преобразует ток от сети в рабочее напряжение, высокого уровня, применяемое при сварочных работах. Существует множество видов выпрямителей для сварочных работ. Они бывают с трансформаторной регулировкой, тиристорные, с резисторной регулировкой, инверторные, с дросселем насыщения.



Эксплуатация и применение сварочных выпрямителей



Помещение, в котором происходят работы посредством выпрямителя, должны быть хорошо проветриваемыми. Рабочая температура может быть от 40 до минус 40 градусов, допустимая влажность воздуха не должна превышать восьмидесяти процентов.


Данное устройство категорически воспрещается использовать в опасной для взрывов, пыльной и загазованной среде. Сварочный выпрямитель широко распространен в применении за счет его относительно невысокой стоимости, но при этом его работа отличается высокой степенью качества. Выпрямители для сварки имеют отличия по рабочим типам мощности. Существуют однофазные устройства и устройства трехфазные.





Чаще однофазные выпрямители для сварки используются в бытовых условиях, при небольших сварочных работах, потому что однофазный аппарат может эксплуатироваться от обычной электрической сети.


Аппараты трехфазные все-таки имеют более качественные рабочие характеристики, шов получается более прочный. Но данные сварочные выпрямители дают значительно большую нагрузку на сеть, и как правило чаще используются в промышленных масштабах и на производствах, где требуется выполнение большого рабочего объема.



Принцип работы сварочного выпрямителя







Действие сварочного выпрямителя происходит следующим образом: ток, за счет полупроводников проводится только лишь в одну сторону, то есть обратно подача электричества не осуществляется. Основными элементами данного аппарата являются трансформаторный блок, система которого производит регулировку напряжения, и выпрямитель, который собирается трехфазно.Полупроводники в сварочном выпрямителе применяются из таких материалов как кремний и селен. Селеновые проводники не отличаются высоким коэффициентом полезного действия, зато способны выдерживать большие нагрузки, в отличие от проводников, изготовленных из кремния. Поэтому применение вентилей из кремния больше распространено там, где рабочий ток не очень высокий.


Перед другими преобразовывающими ток устройствами, сварочные выпрямители имеют ряд преимуществ. Их рабочие и качественные характеристики значительно выше, чем у других видов преобразователей тока. Качество сварки значительно лучше, при этом потеря при холостом ходе куда меньше, у данных устройств значительно больше возможностей регулировки, к тому же они абсолютно бесшумно работают.



Сварочные выпрямители — классификация



Сварочные выпрямители классифицируются по виду характеристик, они бывают с крутопадающими характеристиками, с жесткими характеристиками и универсальными характеристиками.
Аппараты с типом характеристики, относящимся к крутопадающей, предназначаются для ручной сварки дуговым образом, либо для сварочных работ посредством неплавящегося электрода в защитном газе. Радиопомехи такого сварочного выпрямителя подавляются посредством специальных фильтров. Сварочные выпрямители с жесткими характеристиками работают посредством плавящегося в углекислом газе электрода. Универсалы могут эксплуатироваться на условиях хоть жесткой, хоть крутопадающей сварок.


Данные аппараты не требуют специального ухода, скорее важно знать правила по их эксплуатации. Нельзя оставлять аппараты на открытом для осадков пространстве, беречь их от повышенной влажности, применять только в надлежащих условиях и соблюдать технику безопасности.



Дроссель

— Подбор выпрямителей к сварочному аппарату

У меня есть сварочный аппарат с номинальной мощностью 230 ампер на выходе переменного тока. Выход постоянного тока составляет 140 ампер. Я был немного озадачен, почему это так, но из того, что я могу сказать, они используют отвод более низкого напряжения на выходе трансформатора. Поскольку выходной ток рассчитан на 140 ампер, они, вероятно, выбрали автомобильный выпрямитель вместо генератора, чтобы снизить производственные затраты.

Я намерен установить мостовой выпрямитель, чтобы использовать полную выходную мощность 230 А со сварочным током постоянного тока.Частота переменного тока 60 Гц от сети. Так что время переключения вряд ли будет проблемой. Хотя сварочный аппарат рассчитан на 230 ампер, пиковый выходной ток может быть намного выше. Ближе к 300 ампер. Напряжение, указанное на передней панели устройства, составляет 38 В переменного тока без нагрузки.

Дополнительным конструктивным ограничением является то, что к выходу последовательно подключена катушка индуктивности. Это делается для того, чтобы на заготовку подавался более плавный ток. Это может вызвать сильный скачок напряжения при остановке сварки.

Другим ограничением является то, что я хочу добавить высокочастотный источник тока высокого напряжения параллельно сварочным проводам.Я намереваюсь использовать шунтирующий конденсатор, чтобы попытаться не допустить, чтобы выпрямители видели это, но они все равно могли видеть часть напряжения.

Как выбрать выпрямители для этого устройства? Какой запас прочности я должен выбрать в номинальном пиковом токе выпрямителя? Дешевле вообще найти интегральный блок (4 диода в упаковке) или надо покупать четыре независимых диода.

имитация этой схемы — схема создана с помощью CircuitLab

  • V1 — ток сети
  • D1-D4 — это диоды, которые мне нужно добавить
  • L1 — токоограничивающая катушка индуктивности на первичной стороне
  • L2 дроссель сглаживания тока на выходе
  • V2 — высоковольтный ВЧ источник питания.Это известно как «запуск дуги»
  • .
  • R1 представляет собой сварочные провода и заготовку. Фактический импеданс равен сумме проводов, зажимов и дуги.

Оптовый мостовой выпрямитель для сварочного аппарата Для электронных схем

О продуктах и ​​поставщиках:


Просмотрите предложения по оптовой продаже мостового выпрямителя для сварочного аппарата , полный мостовой выпрямитель, генераторный выпрямитель и многое другое от международных поставщиков.Основная функция электрического выпрямителя - действовать как преобразователь тока. Существует много типов схем выпрямителей, и их обычно делят на несколько категорий. Для начала, что касается типа источника энергии, с которым они работают, есть однофазный и трехфазный выпрямитель. Первый работает с менее стабильной подачей мощности однофазного источника питания. Это преобладающий вид энергии, поставляемой в домохозяйства. Трехфазный выпрямитель работает с трехфазным источником питания.Это более мощный метод преобразования энергии, распространенный в промышленности.

Выпрямители также классифицируются по форме волны, которую они генерируют при преобразовании в постоянный ток. В однополупериодном выпрямителе блокируется половина волны, либо положительная, либо отрицательная часть. Этот метод обеспечивает меньшее напряжение и подходит для устройств в этих диапазонах напряжения. Двухполупериодный выпрямитель преобразует всю волну, сохраняя постоянную полярность, положительную или отрицательную, на выходе. Помимо преобразования тока, у выпрямителя есть и другие применения.Мостовой выпрямитель, например, делает так, что выход всегда остается с одной и той же полярностью. При этом, даже если источник питания был вставлен в устройство с неправильной ориентацией, полярность не меняется. Это предотвращает несчастные случаи на трассе. Мостовой выпрямитель для сварочного аппарата также является типом выпрямителя, используемого в электронных устройствах.

На Alibaba.com вы можете найти оптом мостовой выпрямитель для сварочного аппарата и другие модели диодов и выпрямителей, такие как 1n4007, 1n4001 и 1n4003.Свяжитесь с международным поставщиком выпрямительных трансформаторов и других компонентов уже сегодня.

Купить онлайн Miller DC Rectifier GoldStar 602 Electric Welding Machine-GZ Industrial Supplies Nigeria

GZ Industrial Supplies является дистрибьютором сварочных расходных материалов марки Miller в Нигерии. Наш электросварочный аппарат Goldstar 602 с выпрямителем постоянного тока Miller встроен в систему контроля дуги — позволяет вам плотно прилегать, не залипая электродом. Схема компенсации электрода обеспечивает стабильное управление дугой независимо от размера электрода.

Горячий пуск  – облегчает запуск труднозаводимых стержневых электродов, таких как E-6010 и E-7018

Простая панель управления  – позволяет регулировать силу тока в одном диапазоне, обеспечивая простую и эффективную работу. От сталелитейного производства до судостроения, от литейных заводов до нефтеперерабатывающих заводов, серия Gold Star от Miller известна сварщикам во всем мире благодаря прочной, надежной работе и превосходным характеристикам дуги.



Процессы
  • Палка (SMAW)
  • ВИГ (GTAW)
  • Воздушно-угольная дуга (CAC-A)
  • Резка и строжка
  • Порошковая проволока (FCAW)
  • Спрей MIG (GMAW)
  • Передача при использовании
  • a Датчик напряжения
  • Механизм подачи проволоки

Тяжелая промышленность
  • Стальной монтаж
  • Сварка труб
  • Производство резервуаров/сосудов под давлением
  • Техническое обслуживание/ремонт
  • Судостроение
  • Строительство
  • Нефтеперерабатывающие заводы
  • Химические производственные предприятия
  • Предприятия по производству стали
  • Литейные заводы
Процессы:
Палка (SMAW)
ВИГ (GTAW)
Air Carbon Arc
Резка и строжка (CAC-A) (302: 1/4 углерода)
(452: 5/16 углерода) (652: 3/8 углерода)
Порошковая проволока (FCAW)
MIG Spray Transfer (GMAW) с питателем, чувствительным к напряжению


Технические характеристики Gold Star 602:

Диапазон сварочного тока.(20-590А).
450 А, 38 В переменного тока. 60% Рабочий цикл.

Свяжитесь с нами, чтобы узнать о наличии товара и доставке в тот же день по всей Нигерии

Загрузите техпаспорт продукта здесь

Спецификация выпрямителя для сварки%20 и примечания по применению

1999 — Хьюз mcw 550

Реферат: Сварщик Hughes с разрядной конденсаторной сваркой mcw-550 Сварочный аппарат с конденсаторной разрядкой Hughes VTA90 Сварщик Hughes mcw 550 MCW552
Текст: Нет доступного текста файла


Оригинал
PDF МЦВ-550 ВТА90 МАКСИ90 MCW552 МА09-11 МА-02-25 WE-2231 Хьюз MCW 550 Хьюз сварщик разрядная конденсаторная сварка мкв-550 Сварочный аппарат с конденсаторным разрядом Hughes ВТА90 сварочный аппарат Hughes mcw 550 MCW552
2006 — ИНВЕРТОРНАЯ ДУГОВАЯ СВАРКА

Реферат: сварка IGBT, дуговая сварка, сварка инвертором, инверторная сварка, инвертор mig mag 200, сварка mig, IGBT для сварки, управление инвертором, сварка mig, сварка
Текст: Нет доступного текста файла


Оригинал
PDF PR10073EN ИНВЕРТОРНАЯ ДУГОВАЯ СВАРКА IGBT-сварка дуговая сварка схема сварочного инвертора сварочный инвертор миг маг 200 миг сварка IGBT для сварочного инвертора контрольная сварка сварка
2014 – Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF СН-6060
инвертор для дуговой сварки

Реферат: Контроллер робота FANUC r-30ia, управляемый сотовым телефоном, робот дуговой сварки, схема INVERTER ARC WELDING R30I FANUC r-30ia IN ARC 200 INVERTER WELDER, схема инверторной сварки r-30ia FANUC
Текст: Нет доступного текста файла


Оригинал
PDF 120 кГц РВ-100iC инвертор для дуговой сварки Контроллер робота FANUC r-30ia Робот, управляемый мобильным телефоном схема дуговой сварки ИНВЕРТОРНАЯ ДУГОВАЯ СВАРКА Р30И FANUC р-30иа IN ARC 200 ИНВЕРТОРНАЯ СВАРОЧНАЯ МАШИНА схема инверторного сварочного аппарата р-30иа FANUC
2003 — AXY52000

Резюме: AXW116421A AXW1404A
Текст: Нет доступного текста файла


Оригинал
PDF AXY53000 AXY52000 AXW116421A AXW1404A
1987 — Хьюз mcw 550

Реферат: Сварка с разрядным конденсатором Hughes Welder Сварщик Hughes mcw 550 Сварочный аппарат с разрядным конденсатором Hughes mcw-550 VTA90 Сварка «Примечание по применению» MAXY90
Текст: Нет доступного текста файла


Оригинал
PDF ВТА90 МАКСИ90 MCW552 МА09-11 МА-02-25 WE-2231 Хьюз MCW 550 разрядная конденсаторная сварка Хьюз сварщик сварочный аппарат Hughes mcw 550 Сварочный аппарат с конденсаторным разрядом Hughes мкв-550 ВТА90 сварка «примечание по применению»
Схема ультразвуковой сварки

Реферат: схема индукционной сварки ультразвуковая сварка схема сварки сварка «примечание по применению» сварка сопротивлением фазовому сдвигу аргон газ для сварки схема сварки J-STD-002 J-STD-020D
Текст: Нет доступного текста файла


Оригинал
PDF GL000017 001EN 001EN.D-79108 D-79008 Схема ультразвуковой сварки схема индукционной сварки Схема ультразвуковой сварки сварка сварка «примечание по применению» контактная сварка с фазовым сдвигом аргон для сварки схема сварки J-STD-002 J-STD-020D
2007 — Хьюз mcw 550

Реферат: Hughes Welder mcw-550 Сварщик Hughes с конденсаторной разрядкой VTA90 Сварщик Hughes mcw 550 с разрядной конденсаторной сваркой вольфрамовыми электродами HUGHES MAXY90
Текст: Нет доступного текста файла


Оригинал
PDF ВТА90 МАКСИ90 MCW552 МА09-11 МА-02-25 WE-2231 5954-2227Е Хьюз MCW 550 Хьюз сварщик мкв-550 Сварочный аппарат с конденсаторным разрядом Hughes ВТА90 сварочный аппарат Hughes mcw 550 разрядная конденсаторная сварка вольфрамовые электроды Хьюз МАКСИ90
2013 — NRW-PS300

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF NRW-PS300C НТ-ПС300 NRW-PS300 ВА-130/140 0813E
2010 — Схема сварочного аппарата постоянного тока

Аннотация: примечание по применению sg3525 AN3200 SG3525 схема сварочного аппарата с постоянным током схема дуговой сварки схема сварочного аппарата на основе igbt свободная схема сварочный аппарат sg3525 WELDER сварочный аппарат трансформаторного типа
Текст: Нет доступного текста файла


Оригинал
PDF АН3200 схема сварочного аппарата постоянного тока примечание к применению sg3525 АН3200 Регулятор постоянного тока SG3525 схема сварочного аппарата схема дуговой сварки сварочный аппарат на основе igbt бесплатная схема сварочного аппарата SG3525 СВАРОЧНЫЙ МАШИН сварочный аппарат трансформаторного типа
2005 — AWG22

Резюме: AXY51000 AXY52000 AXW1109A
Текст: Нет доступного текста файла


Оригинал
PDF AXY52000 AWG22 AXY51000 AXY52000 AXW1109A
2008 — AXP464618

Резюме: AXP450618 AXP440618 AXP434618 AXP430618 AXP426618 AXP420618 AXP416618 AXP414618 AXP410618
Текст: Нет доступного текста файла


Оригинал
PDF
2008 — AXY51000

Резюме: разъем AXY52000 0 формы с квадратными контактами
Текст: Нет доступного текста файла


Оригинал
PDF AXY52000 AXY51000 AXY52000 Заголовок формы 0 с квадратными контактами
Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF AXY52000
АВГ22

Резюме: AXY51000 AXY52000
Текст: Нет доступного текста файла


Оригинал
PDF AXY52000 AWG22 AXY51000 AXY52000
AXY10000

Аннотация: AXY20305 AXY20303 AXY20302 AXY20301 AXY20205 AXY20203 AXY20202 AXY20201 AXY20101
Текст: Нет доступного текста файла


Оригинал
PDF
2002 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF
2008 — AXW3101421A

Аннотация: axw7221 AXW34014A
Текст: Нет доступного текста файла


Оригинал
PDF AXY51000 AXY52000 AXW3101421A ахв7221 AXW34014A
Х01Н2-Д

Реферат: vde 0298 4 луженая медная проволока
Текст: Нет доступного текста файла


Оригинал
PDF H01N2-D Кап01 ПРО86 вде 0298 4 луженых медных провода
2010 — схема дуговой сварки

Реферат: ДУГОВАЯ СВАРКА Диодный 800-амперный контроллер сварочного аппарата, гибкий подвесной регулятор высоты горелки, высота сварочной горелки для дуговой сварки
Текст: Нет доступного текста файла


Оригинал
PDF 0-800А схема дуговой сварки ДУГОВАЯ СВАРКА диод 800ампер контроллер сварщика гибкая подвеска регулятор высоты горелки сварка дуговая сварка высота факела
2005 — робот

Реферат: роботы для управления дуговой сваркой
Текст: Нет доступного текста файла


Оригинал
PDF
миг сварка

Реферат: Газ аргон для сварки 09016 AMP CONNECTOR сварка
Текст: Нет доступного текста файла


Оригинал
PDF
2008 — AXY20202

Аннотация: AXY20
Текст: Нет доступного текста файла


Оригинал
PDF
2006 — паспорт сварки стали

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF PR10153EN паспорт сварки стали
2015 — Плата инверторного сварочного аппарата

Реферат: инструкция по эксплуатации сварочного аппарата с инвертором igbt схема сварщика с IGBT схема изменения мощности для дуговой сварки схема инвертора для дуговой сварки схема инвертора сварочный аппарат с инвертором igbt сварочный аппарат конструкция FERRITE TRANSFORMER
Текст: Нет доступного текста файла


Оригинал
PDF АН4638 DocID027309 плата инверторного сварочного аппарата инструкция по эксплуатации сварочного инвертора igbt Схема сварщика IGBT схема изменения мощности для дуговой сварки схема инверторной дуговой сварки схема инверторного сварочного аппарата дуговой сварщик igbt сварщик FERRITE TRANSFORMER дизайн

Источники сварочного тока Консультанты по сварочным инверторам, Источники сварочного тока, сварочные аппараты и другие системы для сварки и резки

ИСТОЧНИКИ СВАРОЧНОГО ПИТАНИЯ
Напа.Рави
Arcraft Plasma Equipments (I) Pvt Ltd.

РЕЗЮМЕ

Введение в источники питания для сварки, различные типы, области применения, полезные определения, относительные преимущества и недостатки, что такое инвертор в целом, различные силовые полупроводники, используемые в инверторах, различные топологии конструкции, сварочные инверторы Arcraft и сравнение затрат.

1.ВВЕДЕНИЕ

  • W пайка – это процесс соединения двух металлов. Для соединения двух металлов требуется огромное количество тепла. Это тепло создается в виде электрической дуги. Для создания этой дуги требуется источник питания.
  • E ver С тех пор, как процесс сварки вошел в область машиностроения, в области источников сварочного тока постоянно происходят инновации.
  • T Выбор источника сварочного тока зависит от процесса сварки.
  • T здесь два типа источников сварочного тока.
    1. источники питания постоянного тока.
    2. источники питания постоянного напряжения.
  • Источник постоянного тока используется в процессах сварки MMAW и TIG.
  • MMAW означает ручную дуговую сварку металлическим электродом.
  • TIG означает сварку вольфрамовым электродом в среде инертного газа.
  • Источник постоянного напряжения используется в процессах сварки MIG/MAG и SUBARC.
    1.MIG означает сварку металлов в среде инертного газа.
    2.MAG означает сварку металлов в активном газе.
    3. SUBARC означает дуговую сварку под флюсом.
  • O В нашем обсуждении будут рассмотрены источники питания, которые используются в процессах сварки MMAW и TIG
  • Мы можем понять, что сварку можно проводить с помощью
    1. Источник питания переменного тока.
    2.Источник питания постоянного тока.
  • Ниже приведены типы источников сварочного тока, которые можно различать по параметрам, основанным на значениях.

2. РАЗЛИЧНЫЕ ТИПЫ ИСТОЧНИКОВ СВАРОЧНОГО ПИТАНИЯ.

2.А. Источники питания переменного тока

A1.Сварочный трансформатор постоянного тока.

A2. Трансформатор сварочный переменного тока (шунтового магнитного типа).
а) Передвижной утюг
б) Подвижная катушка

2.Б. Источники питания постоянного тока.

B1.Источник сварочного тока преобразовательного типа (сварочный выпрямитель).

B2. Тиристорный сварочный выпрямитель.

B3.Источник сварочного тока на базе прерывателя.

B4. Инверторный источник сварочного тока.

3. НЕКОТОРЫЕ ПОЛЕЗНЫЕ ОПРЕДЕЛЕНИЯ

1. Коэффициент мощности: отношение активной мощности к сумме активной и реактивной мощности. Следует отметить, что это векторная сумма, а не алгебраическая сумма.
2. Входная кВА: это произведение приложенного напряжения и тока, потребляемого от входного источника питания.
3. Вход кВА, одна фаза: входное напряжение X входной ток
4.Вход кВА, три фазы: %3 X Входное напряжение X Входной ток
5. Входная мощность: %3 X входное напряжение X входной ток X коэффициент мощности
6. Выходная мощность: выходное напряжение X выходной ток
7. Выходная мощность: Входная мощность X КПД 90 138 8. Напряжение холостого хода: это напряжение на выходных клеммах источника сварочного тока, когда сварка не выполняется.
9.Напряжение нагрузки: это напряжение, доступное на выходных клеммах источника сварочного тока во время сварки, выраженное в вольтах.
10. Сварочный ток: это ток, потребляемый от источника сварочного тока, указанный в амперах.
11. Входной ток без нагрузки: это ток, потребляемый от входного источника питания, когда сварка не выполняется.
12. Скорость осаждения: это вес материала, осажденного в единицу времени, выраженный в кг/час или кг/мин, при заданном наборе условий.Это также зависит от источника питания. Он снижается из-за брызг и дыма. В типичном испытании оно увеличивается примерно на 15–20 % при использовании сварочных инверторов.
13. Скорость плавления/выгорания: это скорость, с которой электрод определенного размера плавится при заданном токе и выражается в см/мин. Он быстро увеличивается по мере увеличения тока специально для электродов малого диаметра.

4. ОБСУЖДЕНИЕ РАЗЛИЧНЫХ ТИПОВ

4.А1. Сварочный трансформатор постоянного тока.



Преимущества:
1.Очень низкие первоначальные инвестиции
2.Простой в использовании и обслуживании.

Недостатки:
1. Очень высокий ток без нагрузки.
2. Нет контроля тока. Ток фиксированный, также зависит от электрода и входного напряжения.
3. Очень неэффективно.
4.Очень низкий коэффициент мощности.
5. Из-за 1 и 2 потребляет очень большой ток от электроустановки. (см. таблицу).
6. Из-за 3 высоких эксплуатационных расходов.
7. Плохое качество сварного шва.
8.Грубая сила тока.
9.Сварка на малых токах вообще невозможна.
10. Громоздкое оборудование, поэтому занимает большую площадь.
11. Плохая переносимость.
12. Сварка TIG/аргон невозможна.
13. Сварка цветных металлов невозможна.
14. Более низкая скорость осаждения и эффективность осаждения.

4.А2. Сварочный трансформатор переменного тока (шунтового магнитного типа).


Подвижное ядро ​​
или
Движущийся утюг

Преимущества:
1.Очень низкие начальные инвестиции
2. Простота использования и обслуживания

Недостатки:
1. Очень высокий ток без нагрузки.
2. Очень неэффективно.
3.Очень низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет очень большой ток от электроустановки. (см. таблицу).
5. Из-за 3 высоких эксплуатационных расходов.
6.Плохое качество сварки.
7. Лучший контроль тока по сравнению с предыдущим типом, но неудовлетворительный.
8. Громоздкое оборудование, поэтому занимает большую площадь.
9. TIG/аргонная сварка невозможна.
10.Сварка на малых токах невозможна.
11. Плохая скорость осаждения и эффективность

4.В2. Тиристорный сварочный выпрямитель.



Преимущества:
1.Умеренные начальные инвестиции
2.Простой в использовании.
3. Умеренные навыки, необходимые для обслуживания оборудования.

Недостатки:
1. Высокий ток без нагрузки.
2. Эффективность лучше, чем в предыдущих случаях, но не высокая.
3. Низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет большой ток от электроустановки.
5.Из-за 3 эксплуатационные расходы высоки.
6. Низкая скорость управления.
7. Лучшее качество сварного шва по сравнению с предыдущими типами.
8. Лучший контроль тока по сравнению с предыдущими типами.
9. Громоздкое оборудование, следовательно, занимает большую площадь.
10. Плохая переносимость.
11. Средняя скорость осаждения и эффективность.

5. ЧТО ТАКОЕ ИНВЕРТОР?
Инвертор, используемый в сварочном приложении, работает, как показано ниже.

  • Напряжение сети переменного тока используется в качестве входного сигнала для сварочного оборудования.
  • Он соответствующим образом отфильтрован и выпрямлен.
  • Это выпрямленное напряжение фильтруется, чтобы сделать его чистым постоянным током.
  • Это постоянное напряжение подается на вход коммутационного устройства через высокочастотный силовой трансформатор.
  • Поскольку эта частота переключения очень высока, размер этого трансформатора становится очень маленьким по сравнению с его аналогами.
  • Выход трансформатора соответственно понижен.
  • Это пониженное переменное напряжение снова выпрямляется с помощью диодов с быстрым восстановлением.
  • Этот выход используется для сварки.
  • Используются подходящие средства контроля и методы обратной связи.

6. ХАРАКТЕРИСТИКИ СИЛОВЫХ ПОЛУПРОВОДНИКОВЫХ УСТРОЙСТВ, ИСПОЛЬЗУЕМЫХ В ИНВЕРТОРАХ

6а.Тиристоры/тиристоры (кремниевые выпрямители)

  • Доступны устройства очень большой емкости, которые очень прочны.
  • Очень низкая рабочая частота, которая находится в пределах звукового диапазона.
  • Привод ворот прост и эффективен.
  • Отсюда большие размеры и вес оборудования.
  • Так как рабочая частота попадает в звуковой диапазон, сварка очень шумная.
  • Так как коммутация принудительная, большое и большее количество компонентов.
  • Скорость регулирования тока низкая, поэтому очень низкий сварочный ток невозможен.
  • Большие начальные импульсные токи.
  • Сильное разбрызгивание и дым. Плохое качество сварки.
  • Большое внутреннее тепло из-за большого циркулирующего тока.

6б.BJT (транзисторы с биполярным переходом)

  • Все вышеперечисленные недостатки устранены, но требует громоздкого и неэффективного базового привода, который сложен и не подходит для больших мощностей.
  • Мощные транзисторы чрезвычайно дороги.
  • Поскольку технология IGBT и MOSFET совершенствуется, для этих устройств в сварочном применении нет места.

6с.МОП-транзисторы (полевые транзисторы на основе оксидов металлов и полупроводников)

  • В данном устройстве основание заменено калиткой.
    Привод ворот прост и чрезвычайно эффективен.
    Очень высокая скорость переключения, и, следовательно, размеры трансформатора становятся небольшими.
    Возможна работа до 100 кГц.
  • При больших рабочих циклах и более высоких мощностях размер сердечника трансформатора должен быть выбран соответствующим образом, чтобы соответствовать соответствующему размеру медного проводника.
  • Устройства большой емкости не пользуются популярностью из-за их стоимости и доступности.
  • Следовательно, используется в источниках питания малой и средней мощности.

6д. БТИЗ (биполярные транзисторы с изолированным затвором).

  • Это комбинация BJT и MOSFET.
  • Очень простой и эффективный привод ворот.
  • Устройства большой емкости доступны по разумной цене.
  • Сокращает время сборки и обслуживания.
    Возможна работа значительно выше звукового диапазона и, следовательно, бесшумная работа.
  • Доступно только устройство для источников питания большой мощности. Потери мощности сравнимы с полевыми МОП-транзисторами при малой мощности и меньше при средней и большей мощности.
  • Таким образом, можно применять концепции проектирования строительных блоков.

7.ПРОЕКТНЫЕ ТОПОЛОГИИ.

а. Резонансные источники питания.
б. Источник питания ШИМ. (широтно-импульсная модуляция)


7.а. Резонансные источники питания несут в себе недостаток большого циркулирующего тока, громоздкости за счет коммутационных цепей. Следовательно, они менее эффективны. Они предлагают меньшую полосу пропускания управления и, следовательно, большие изменения тока невозможны. Они производят меньше электромагнитных помех.Следовательно, они относятся к старому поколению сварочных аппаратов. Они используются на очень высоких частотах, обычно от 400 кГц до 1000 кГц, в области связи, где электромагнитные помехи вызывают серьезную озабоченность.

7.б. ШИМ-источники питания — это выбор дня, поскольку они обеспечивают крупное и быстрое управление. Проблема электромагнитных помех соответствующим образом уменьшается с помощью фильтров. Они обеспечивают широкий контроль тока, обычно от 3 до 400 А, что является очень широким диапазоном. Они предоставляют прекрасную возможность включить больше функций.Скорость коррекции исключительно выгодна для контроля скачков тока, что необходимо при сварке TIG. Метод ШИМ обеспечивает плавное регулирование тока короткого замыкания, очень хорошую способность повторного зажигания дуги. И, следовательно, это новейший и лучший выбор для сварки.

7. ЧЕМ ОБОРУДОВАНИЕ САМОЛЕТА ЛУЧШЕ ДРУГОГО?

1. Предназначен для более широких колебаний входного напряжения.

2.Рассчитан на более широкие колебания температуры окружающей среды.

3. Защита от пониженного напряжения, перенапряжения, однофазного включения и перегрева.

4. Предоставляется столько функций, сколько требуется по выбору клиента.

5. Всплеск тока отсутствует, запускается от установленного значения тока.

6.Очень большой выбор моделей.

7.Проверено на качество.

8. Оригинальный дизайн и простота обслуживания.

9. Обученный персонал для оказания услуг на пороге вашего дома.

10.Очень малое время простоя, так как все запасные части легко доступны.

11. За счет высокой рабочей частоты инвертора очень низкая пульсация, благодаря чему сварочный ток ровный и стабильный. Получается отличное качество сварки.

12. Равномерный сварной шов, низкий уровень разбрызгивания и меньшее выделение дыма.

13.Очень высокая скорость осаждения и эффективность.

14. Новейшая технология ШИМ с использованием IGBT.

СРАВНЕНИЕ

  • Допустим, используется электрод для дуговой сварки диаметром 4 мм
  • Требуется сварочный ток 160 А при напряжении около 24 В
  • Выходная мощность = 160 A X 24 В = 3840 Вт или 3.840 кВт
  • Входное напряжение составляет 230 В переменного тока в случае однофазного источника питания и 415 В переменного тока в случае трехфазного источника питания. При сравнении в реальных измерениях входное напряжение и выходное напряжение должны быть точно измерены.
Параметр Сварочный трансформатор Сварочный выпрямитель Сварочный инвертор
Ток холостого хода от 4 до 5 А от 4 до 5 А 0.от 3 до 0,5 А
Коэффициент мощности без нагрузки 0,2 0,2 0,99
Питание без нагрузки от 400 до 500 Вт от 400 до 500 Вт от 50 до 100 Вт
Выходная мощность 3.84кВт 3,84 кВт 3,84 кВт
Эффективность 0,6 0.6 0,9
Входная мощность 6,4 кВт 6,4 кВт 4.27 кВт
Входной коэффициент мощности от 0,5 до 0,6 0,6 0,95
Вход кВА 12.от 8 до 10,66 при 230В, 1ф 10,66 на 415В, 3 фазы 4,5 на 415В, 3 фазы
Входной ток от 55 А до 46 А 14.8 А 6,3 А
Потребляемая мощность в течение 8 часов в день 51,2 кВтч 51,2 кВтч 34.16 кВтч
Потребляемая мощность за 250 дней в году 12 800 кВтч 12 800 кВтч 8540 кВтч
Стоимость электроэнергии @ 5 рупий за кВтч 64 000 рупий 64 000 рупий 42 700 рупий
Превышение стоимости по сравнению с инвертором 21 300 рупий 21 300 рупий
Превышение входного тока от источника питания 48 А 8.5 А
Экономия эксплуатационных расходов, как указано выше 21 300 рупий
Экономия входного тока 8.от 5А до 48А
Экономия установленной мощности 6.1 кВА до
11,0 кВА


Следовательно, существует экономия в размере 21 300 рупий в год, если машина используется в течение одного года в течение 250 дней по 8 часов в день, то есть 2000 часов в год. Мы можем рассчитать то же самое для заданного количества машин и использованных часов, что значительно снизит бремя затрат

Также мы можем рассчитать экономию установленной мощности, что также сэкономит на счетах за электроэнергию.

Этот расчет сделан для электрода диаметром 4 мм, а для электродов большего размера экономия будет увеличиваться.

Выпрямитель | Хакадей

Было время, не так давно, когда ажиотаж вокруг настольной 3D-печати был настолько высок, что казалось, что можно напечатать что угодно. Только представьте, и ваш удобный волшебный 3D-принтер сможет воплотить это в реальность. Но теперь, когда больше людей получили непосредственный опыт работы с технологией, пузырь лопнул. Реальность немного отрезвила нас, и сегодня мы получили гораздо лучшее представление о том, что можно и что нельзя печатать на традиционном настольном 3D-принтере.

Но это не значит, что мы не удивляемся время от времени. В качестве прекрасного примера взгляните на этот почти полностью напечатанный на 3D-принтере ветряк, разработанный и построенный [Никола Петров]. Помимо электроники, столба, на котором она установлена, и некоторых других мелочей, он изготовил все детали на своем собственном широкоформатном принтере TEVO Black Widow. Он упоминает, что есть несколько вещей, которые он сделал бы по-другому, если бы ему пришлось построить еще один, но трудно найти что-то, на что можно было бы пожаловаться в такой великолепной сборке.

Безусловно, это не для новичков в 3D-печати. Прежде всего, вам понадобится принтер с шириной станины не менее 370 мм только для печати лезвий. [Никола] также рекомендует печатать детали из АБС-пластика и покрывать их ацетоном, чтобы сгладить и укрепить внешние поверхности. Мы были бы удивлены, если бы вы могли печатать такие большие объекты из АБС-пластика без обогреваемого корпуса, поэтому планируйте добавить это в свой список покупок.

С другой стороны, электроника настолько проста, насколько это возможно.Лопасти вращают стандартный шаговый двигатель NEMA 17 (через редуктор 1:5) для производства электроэнергии переменного тока. Затем он подается на два выпрямителя W02M и мощный конденсатор, который дает ему постоянный ток с минимальными усилиями. Теоретически он должен выдавать 1 А при напряжении 12 В, чего достаточно для освещения светодиодов и зарядки телефонов. В этой конструкции нет схемы зарядки аккумулятора или чего-то подобного, как [Никола] говорит, что читатель сам должен понять, как интегрировать турбину в свою систему.

Если вы считаете, что ваши навыки 3D-печати не соответствуют поставленной задаче, не беспокойтесь.В прошлом мы видели ветряные турбины, построенные из потолочных вентиляторов, а иногда и того меньше.

▷ Аппарат для сварки MIG/MAG, WIG и автогенной сварки б/у на продажу

Существует целый ряд различных типов переносных сварочных аппаратов, используемых во многих отраслях промышленности. Сварочные устройства используются для соединения материалов друг с другом за счет выделения тепла или для разделения материалов (например, больших стальных пластин).

Сварка обычно используется для металлических и пластиковых материалов; для каждого существуют различные типы процессов.Автогенная сварка – это когда из сопла сварочной горелки выходит очень горячее кислородно-ацетиленовое пламя. Сварочная проволока накладывается вручную, и за счет создания тепла материалы плавятся друг с другом. Два газа хранятся в газовом баллоне, а затем выводятся через сопло по трубке. Газы можно регулировать с помощью клапанов, расположенных на ручке горелки.

При дуговой сварке используется дуга, которая создается за счет электрической энергии. В устройстве для сварки MIG/MAG также используется дуга.Дополнительно в аппарат подается тонкая сварочная проволока, которая выходит из сопла на конце рукоятки.

  • Соединение и разделение материалов с помощью нагрева
  • В основном используется для металлических заготовок
  • Можно использовать различные процессы
Качество Отличные предложения Индивидуально

Этот процесс обычно используется в стальных конструкциях и гарантирует очень прочное соединение между заготовками.В качестве защитного газа используется аргон. Углекислый газ и кислород являются активными компонентами газовой смеси. Сварка WIG, что означает «сварка в среде инертного газа Вольфрама», использует дугу в контролируемой атмосфере.

Добавить комментарий

Ваш адрес email не будет опубликован.
