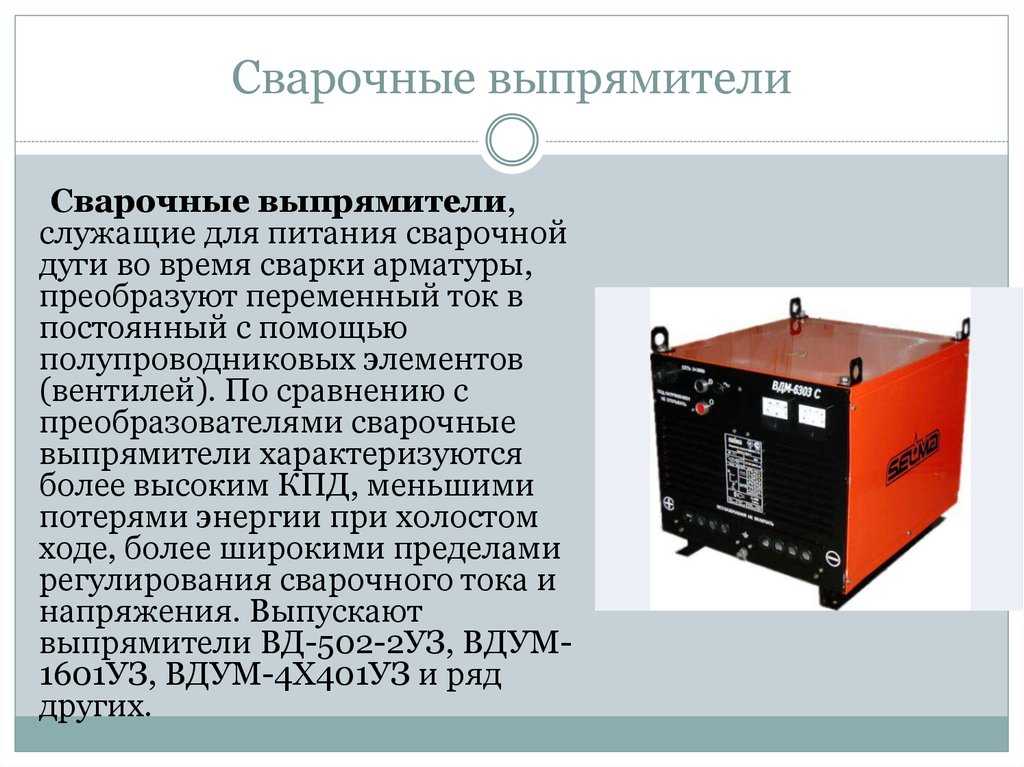

Сварочные выпрямители

Сварочный выпрямитель представляет собой ап­парат, преобразующий переменный ток в постоянный (пульсирующий) при помощи полупроводниковых вен­тилей. Его действие основано на том, что полупро­водниковые элементы проводят ток только в одном направлении, в то время как в обратном направлении полупроводники электрический ток практически не пропускают.

Сварочный выпрямитель состоит из двух основ­ных частей: трансформатора с устройством для регу­лирования сварочного тока или напряжения и выпря­мительного блока, собранного по трехфазной мосто­вой схеме.

В сварочных выпрямителях используются селе­новые и кремниевые вентили (полупроводники). Селе­новые вентили имеют небольшой КПД, но обладают большей перегрузочной способностью, чем кремние­вые. Поэтому селеновые вентили применяются в вып­рямителях как с падающей, так и с жесткой характе­ристикой. Кремниевые же применяются в выпрямите­лях с падающей характеристикой, т. е. там, где ток короткого замыкания незначительно превышает рабо­чий ток. К тому же кремниевым вентилям требуется охлаждение, поэтому выпрямители с такими вентиля­ми оснащаются вентиляторами.

Падающая характеристика в сварочном выпря­мителе создается включением в цепь реактивной ка­тушки или применением трансформатора с увеличен­ным магнитным рассеянием. Во многих выпрямителях трансформаторы имеют подвижные первичные об­мотки.

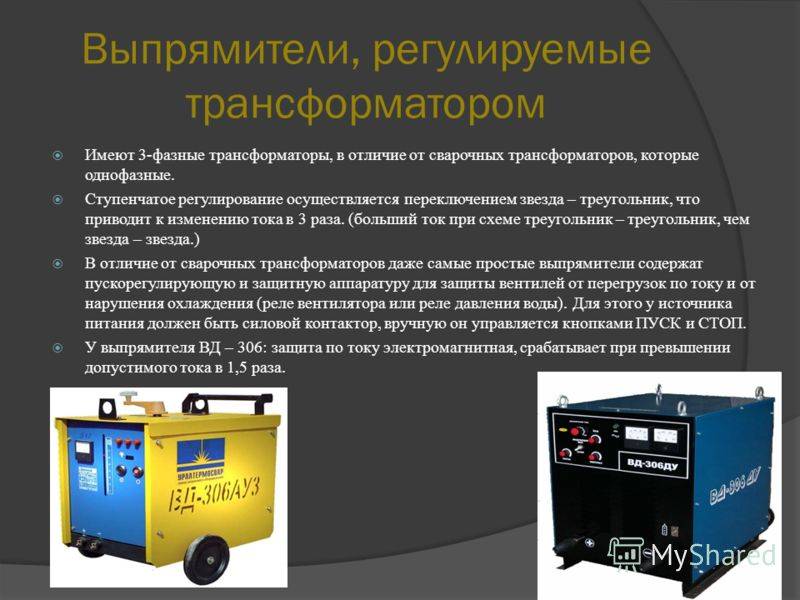

Сварочный ток регулируют при помощи секцио­нированных обмоток трансформатора, специальным дросселем насыщения или изменением расстояния между обмотками.

Существуют следующие типы выпрямителей: ВВС-120-4, ВД-102, ВД-302 — с селеновыми вентилями; ВКС-120, ВКС-300, ВД-101, ВД-301, ВКСУ-500-2 — с кремниевыми вентилями.

Сварочные выпрямители обладают некоторыми преимуществами перед преобразователями с вращаю­щимися роторами, так как они имеют лучшие энерге­тические и весовые показатели, более высокий к. п. д. и просты в обслуживании. Кроме того, они имеют меньшие потери при холостом ходе и лучшие сварочные качества (в результате более широких пределов регулирования), у них к тому же отсутствует шум при работе. Дефицитные медные обмотки в них заме­нены на алюминиевые.

Принцип работы сварочного выпрямителя. Сва­рочные выпрямители собирают по двум наиболее распространенным схемам:

•  однофазной   мостовой   двухполупериодного выпрямления;

•  трехфазной мостовой.

Наиболее распространена трехфазная мостовая схема выпрямления, которая обеспечивает большую устойчивость горения сварочной дуги при меньшем количестве вентилей при одинаково заданных значе­ниях выпрямленного напряжения и тока, более рав­номерную загрузку всех трех фаз силовой сети и луч­шее использование трансформатора сварочного вып­рямителя.

При работе выпрямителя по этой схеме в каж­дый данный момент времени ток проводят только два элемента, соединенные последовательно с нагрузкой. Таким образом, в течение одного периода получается шесть пульсаций тока.

Сварочные выпрямители, в зависимости от вне­шних характеристик, можно разделить на три типа:

•  с крутопадающими характеристиками;

•  с жесткими (или пологопадающими) характе­ристиками;

универсальные, обеспечивающие получение падающих, жестких и пологопадающих ха­рактеристик.

Выпрямители с крутопадающими внешними характеристиками. Выпрямители предназначаются для ручной дуговой сварки и сварки неплавящимся электродом в защитных газах. Сварочный выпрями­тель в этом случае состоит из понижающего транс­форматора и выпрямительного блока. К этой группе относятся выпрямители ВСС-300-3, ВСС-120-4.ВКС-500 и другие.

Выпрямитель ВСС-300 представляет собой однопостовую сварочную установку, состоящую из пони­жающего трансформатора, блока селеновых шайб, пускорегулирующей аппаратуры, смонтированной в общем кожухе, и вентилятора для охлаждения транс­форматора. Трехфазный понижающий трансформатор выполнен с увеличенным магнитным рассеянием, что обеспечивает создание семейства падающих внешних характеристик. Сварочный ток регулируется измене­нием расстояния между первичной и вторичной об­мотками понижающего трансформатора.

Чтобы уменьшить ход подвижных обмоток, тре­буемые пределы регулирования величины сварочного тока стараются получить одновременным переключе­нием первичной и вторичной обмоток с «треугольника» на «звезду». Выпрямительный блок выполнен по трех­фазной мостовой схеме и состоит из трех соединенных параллельно селеновых столбов с пластинами разме­ром 100-400 мм.

Электрическая схема обеспечивает выключение выпрямителя от чрезмерного перегрева. Выпрямитель снабжен фильтрами для подавления радиопомех.

Сварочные выпрямители с жесткими внешними характеристиками применяются для сварки плавя­щимся электродом в углекислом газе и других защит­ных газах, а также могут применяться для сварки под флюсом при постоянной скорости подачи электродной проволоки. Их также можно использовать для сварки порошковой проволокой СП-2.

Универсальные сварочные выпрямители. Вып­рямители типа ВСУ, ВДУ обеспечивают возможность получения как жестких, так и падающих внешних ха­рактеристик, поэтому их можно применять для руч­ной дуговой сварки, автоматической сварки плавящимся и неплавящимся электродами в защитных га­зах и для сварки под флюсом.

Универсальный выпрямитель состоит из пони­жающего трансформатора, дросселя насыщения с об­мотками обратной связи выпрямительного блока.

Выпрямители типа ВСУ, СДУ обеспечивают по­лучение жестких внешних характеристик с повышен­ным напряжением холостого хода до 68 В, что зна­чительно облегчает зажигание сварочной дуги и обес­печивает стабильное ее горение.

Эксплуатация выпрямителей. Перед началом работы на выпрямителе следует проверить сопротив­ление изоляции (лучше всего мегомметром). На пер­вичном контуре оно должно быть не ниже 1 МОм, на вторичном не меньше 0,5 МОм. В случае понижения сопротивления изоляции выпрямитель необходимо просушить (внешним нагревом, обдувая теплым воз­духом). Температура обмоток при сушке не должна превышать 100 °С.

Выпрямитель, не эксплуатировавшийся больше 1 года, следует перед работой включить на 20 минут на напряжение, равное половине номинального, а за­тем на 4 часа на номинальное напряжение без нагруз­ки. Это необходимо сделать для подформовки полу­проводниковых элементов.

Ещё посмотрите лекцию «1 Введение» по этой теме.

Выпрямители необходимо укрывать от атмос­ферных осадков и беречь от сырости. Один раз в ме­сяц следует очищать от грязи и сырости, продувая сжатым сухим воздухом. Один раз в полгода трущие­ся части смазывать тугоплавкой смазкой.

При периодических осмотрах необходимо устра­нять все мелкие неисправности, проверять контакты, следить за работой вентилятора (при работе на двух фазах вентилятор может быстро сгореть и вывести из строя выпрямитель). Один раз в три месяца следует тщательно очищать полупроводниковые элементы от пыли и грязи с помощью сжатого воздуха.

Выпрямитель снабжается тепловой защитой, при выходе которой из строя особенно тщательно следует вести наблюдение за нагрузкой в сварочной цепи, которая не должна превышать нагрузок, ука­занных в паспорте, чтобы не допускать перегрева выпрямителя.

В процессе эксплуатации выпрямителей встре­чаются следующие неисправности:

• выпрямитель дает пониженное напряжение холостого хода и почти вдвое меньший сва­рочный ток — это происходит из-за сгорания одного из предохранителей в первичной цепи выпрямления, плохого поджатия контактов магнитного пускателя, недостаточного завин­чивания гаек доски переключений;

• выпрямитель не дает напряжения — это про­исходит в результате засасывания охлаждаю­щего воздуха не со стороны жалюзи, заеда­ния в реле контроля вентиляции или прекра­щения работы вентилятора.

Многопостовые сварочные выпрямители | Referat.ru

Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования Тульский государственный университет Кафедра оборудования и технологии сварочного и литейного производства Контрольно-курсовая работа по дисциплине «Источники питания» на тему: «Многопостовые сварочные выпрямители» Выполнил: студент гр. 630621 Иванцов О.В. Руководитель: канд.техн.наук, доц. Татаринов Е.А. Тула 2006 С О Д Е Р Ж А Н И Е ВВЕДЕНИЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — 1. Сварочные многопостовые системы — — — — — — — — — — — — — — — — — — — — — 1.1. Общие сведения — — — — — — — — — — — — — — — — — — — — — — — — — — — — — 1.2. Выпрямители для ручной дуговой сварки плавящимся электродом — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — 1.3. Многопостовые системы для дуговой сварки плавящимся электродом в среде углекислого газа — — — — — — — — 1.
4. Сварочный коллекторный генератор типа ГСМ-500 для питания двух постов — — — — — — — — — — — — — — — — — — — — — — — — — — — — 2. Экономическая эффективность многопостового питания при дуговой сварке — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — 3. Современные многопостовые выпрямители, предлагаемые компанией «ИНТЕР-сварка» г.Тула — — — — — — — — — — — — — — — — — — — — — — — 3.1. Сравнительная характеристика — — — — — — — — — — — — — — — — — — — 3.2. Многопостовой выпрямитель ВДМ-6304У3 — — — — — — — — — — ЗАКЛЮЧЕНИЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ — — — — — — — — — — — — — — — В В Е Д Е Н И Е В производстве целесообразно по условиям работы использовать один источник питания для нескольких потребителей, для этого применяются многопостовые сварочные системы. В этих системах один многопостовой выпрямитель снабжает энергией несколько сварочных постов. Многопостовым называют источник, от которого можно питать несколько сварочных дуг одновременно.
Многопостовые источники используют там, где на небольшом расстоянии друг от друга расположена группа сварочных постов. В этих условиях многопостовой источник более выгоден, чем однопостовые источники. Многопостовые сварочные выпрямители позволяют рационально использовать производственные площади, значительно уменьшить расходы на электроэнергию и обслуживание оборудования, и обеспечивают независимость

Генераторы псевдослучайных чисел и методы их тестирования

Эффективность корреляционной обработки одиночных сигналов

Юридические основы провайдерской деятельности

Явление перекрытия фаз. Выпрямители однофазной цепи переменного тока

Эффективность рекламы на примере предприятия Тойота Центр Нижний Новгород

Технические характеристики выпрямителя

 % 20 и примечания по применению

Модель ECAD Производитель Описание Техническое описание Скачать Купить часть 278-24.8832-3СА2И8 Ренесас Электроникс Корпорейшн Кристалл SMD сварки сопротивлением 278-24.8832-3СА2И Ренесас Электроникс Корпорейшн Кристалл SMD сварки сопротивлением 278-25. 78125-1СА2И Ренесас Электроникс Корпорейшн Кристалл SMD сварки сопротивлением
278-25-336СА2И Ренесас Электроникс Корпорейшн Сварка сопротивлением SMD Crystal 278-2578125-1СА2И8 Ренесас Электроникс Корпорейшн Кристалл SMD сварки сопротивлением 278-25-336СА2И8 Ренесас Электроникс Корпорейшн Кристалл SMD сварки сопротивлением

сварка%20выпрямитель Листы данных Context Search

Каталог данных MFG и тип ПДФ Теги документов
1999 — Хьюз mcw 550

Реферат: Сварщик Hughes с разрядной конденсаторной сваркой mcw-550 Сварочный аппарат с конденсаторной разрядкой Hughes VTA90 Сварщик Hughes mcw 550 MCW552
Текст: Нет доступного текста файла


Оригинал
PDF МЦВ-550 ВТА90 МАКСИ90 MCW552 МА09-11 МА-02-25 WE-2231 Хьюз MCW 550 Хьюз сварщик разрядная конденсаторная сварка мкв-550 Сварочный аппарат с конденсаторным разрядом Hughes ВТА90 сварочный аппарат Hughes mcw 550 MCW552
2006 — ИНВЕРТОРНАЯ ДУГОВАЯ СВАРКА

Реферат: сварка IGBT, сварка, инвертор, дуговая сварка, сварка mig, сварка, инвертор, mig mag 200, управление, сварка mig, IGBT для сварки, инверторная сварка
Текст: Нет доступного текста файла


Оригинал
PDF PR10073EN ИНВЕРТОРНАЯ ДУГОВАЯ СВАРКА IGBT-сварка схема сварочного инвертора дуговая сварка миг сварка сварочный инвертор миг маг 200 контрольная сварка IGBT для сварочного инвертора сварка
2014 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF СН-6060
инвертор для дуговой сварки

Реферат: Контроллер робота FANUC r-30ia Контроллер дуговой сварки, управляемый сотовым телефоном ИНВЕРТОРНАЯ ДУГОВАЯ СВАРКА FANUC r-30ia R30I IN ARC 200 INVERTER WELDER Схема инверторной сварки r-30ia FANUC

Текст: Нет доступного текста файла


Оригинал
PDF 120 кГц РВ-100iC инвертор для дуговой сварки Контроллер робота FANUC r-30ia Робот, управляемый мобильным телефоном схема дуговой сварки ИНВЕРТОРНАЯ ДУГОВАЯ СВАРКА FANUC р-30иа Р30И IN ARC 200 ИНВЕРТОРНАЯ СВАРОЧНАЯ МАШИНА схема инверторного сварочного аппарата р-30иа FANUC
2003 — AXY52000

Резюме: AXW116421A AXW1404A
Текст: Нет доступного текста файла


Оригинал
PDF AXY53000 AXY52000 AXW116421A AXW1404A
1987 — Хьюз mcw 550

Реферат: Сварка с разрядным конденсатором Hughes Welder Сварщик Hughes mcw 550 Сварочный аппарат с разрядным конденсатором Hughes mcw-550 VTA90 Сварка «Примечание по применению» MAXY90
Текст: Нет доступного текста файла


Оригинал
PDF ВТА90 МАКСИ90 MCW552 МА09-11 МА-02-25 WE-2231 Хьюз MCW 550 разрядная конденсаторная сварка Хьюз сварщик сварочный аппарат Hughes mcw 550 Сварочный аппарат с конденсаторным разрядом Hughes мкв-550 ВТА90 сварка «примечание по применению»
Схема ультразвуковой сварки

Реферат: схема индукционной сварки схема ультразвуковой сварки аргоном для сварки сварка сопротивлением фазовому сдвигу сварка сварка «примечание по применению» дуговая сварка схема сварки J-STD-002
Текст: Нет доступного текста файла


Оригинал
PDF GL000017 001EN 001EN. D-79108 D-79008 Схема ультразвуковой сварки схема индукционной сварки Схема ультразвуковой сварки аргон для сварки контактная сварка с фазовым сдвигом сварка сварка «примечание по применению» дуговая сварка схема сварки J-STD-002
2007 — Хьюз mcw 550

Реферат: Hughes Welder mcw-550 Hughes сварочный аппарат с конденсаторной разрядкой VTA90 Сварочный аппарат с разрядной конденсаторной сваркой Hughes mcw 550 Вольфрамовые электроды HUGHES MAXY90
Текст: Нет доступного текста файла


Оригинал
PDF ВТА90 МАКСИ90 MCW552 МА09-11 МА-02-25 WE-2231 5954-2227Е Хьюз MCW 550 Хьюз сварщик мкв-550 Сварочный аппарат с конденсаторным разрядом Hughes ВТА90 разрядная конденсаторная сварка сварочный аппарат Hughes mcw 550 Хьюз вольфрамовые электроды МАКСИ90
2013 — NRW-PS300

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF NRW-PS300C НТ-ПС300 NRW-PS300 ВА-130/140 0813E
2010 — Схема сварочного аппарата постоянного тока

Аннотация: примечание по применению sg3525 AN3200 SG3525 схема сварочного аппарата с постоянным током схема дуговой сварки схема бесплатная схема сварочный аппарат сварочный аппарат на основе igbt sg3525 WELDER сварочный аппарат трансформаторного типа

Текст: Нет доступного текста файла


Оригинал
PDF АН3200 схема сварочного аппарата постоянного тока примечание к применению sg3525 АН3200 Регулятор постоянного тока SG3525 схема сварочного аппарата схема дуговой сварки бесплатная схема сварочного аппарата сварочный аппарат на основе igbt SG3525 СВАРОЧНЫЙ МАШИН сварочный аппарат трансформаторного типа
2005 — AWG22

Резюме: AXY51000 AXY52000 AXW1109A
Текст: Нет доступного текста файла


Оригинал
PDF AXY52000 AWG22 AXY51000 AXY52000 AXW1109A
2008 — Плата разъема M12

Резюме: AXP410618 AXP414618 AXP416618 AXP420618 AXP426618 AXP430618 AXP434618 AXP440618 AXP450618
Текст: Нет доступного текста файла


Оригинал
PDF
Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF AXY52000
2008 — AXY51000

Резюме: разъем AXY52000 0 формы с квадратными контактами
Текст: Нет доступного текста файла


Оригинал
PDF AXY52000 AXY51000 AXY52000 Заголовок формы 0 с квадратными контактами
АВГ22

Резюме: AXY51000 AXY52000
Текст: Нет доступного текста файла


Оригинал
PDF AXY52000 AWG22 AXY51000 AXY52000
AXY10000

Аннотация: AXY20101 AXY20201 AXY20202 AXY20203 AXY20205 AXY20301 AXY20302 AXY20303 AXY20305
Текст: Нет доступного текста файла


Оригинал
PDF
2002 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF
2008 — AXW3101421A

Аннотация: axw7221 AXW34014A
Текст: Нет доступного текста файла


Оригинал
PDF AXY51000 AXY52000 AXW3101421A ахв7221 AXW34014A
Х01Н2-Д

Реферат: vde 0298 4 луженая медная проволока
Текст: Нет доступного текста файла


Оригинал
PDF H01N2-D Кап01 ПРО86 вде 0298 4 луженых медных провода
2010 — Схема дуговой сварки

Реферат: ДУГОВАЯ СВАРКА Диодный 800-амперный контроллер сварочного аппарата, гибкий подвесной регулятор высоты горелки, высота сварочной горелки для дуговой сварки
Текст: Нет доступного текста файла


Оригинал
PDF 0-800А схема дуговой сварки ДУГОВАЯ СВАРКА диод 800ампер контроллер сварщика гибкая подвеска регулятор высоты горелки сварка дуговая сварка высота факела
2005 — робот

Реферат: роботы для управления дуговой сваркой
Текст: Нет доступного текста файла


Оригинал
PDF
миг сварка

Реферат: Газ аргон для сварки 09016 AMP CONNECTOR сварка
Текст: Нет доступного текста файла


Оригинал
PDF
2008 — AXY20202

Аннотация: AXY20
Текст: Нет доступного текста файла


Оригинал
PDF
2006 — паспорт сварки стали

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF PR10153EN паспорт сварки стали
2015 — Плата инверторного сварочного аппарата

Реферат: Инструкция по эксплуатации инверторного IGBT-сварщика Схема IGBT-сварщика схема изменения мощности для дуговой сварки инверторная схема дуговой сварки схема инверторного сварочного аппарата IGBT-дуговая сварка сварочный аппарат FERRITE TRANSFORMER design
Текст: Нет доступного текста файла


Оригинал
PDF АН4638 DocID027309 плата инверторного сварочного аппарата инструкция по эксплуатации сварочного инвертора igbt Схема сварщика IGBT схема изменения мощности для дуговой сварки схема инверторной дуговой сварки схема инверторного сварочного аппарата дуговой сварщик igbt сварщик FERRITE TRANSFORMER дизайн

. ..

Источники сварочного тока Консультанты по сварочным инверторам, Источники сварочного тока, сварочные аппараты и другие системы для сварки и резки

ИСТОЧНИКИ СВАРОЧНОГО ПИТАНИЯ
Напа. Рави
Arcraft Plasma Equipments (I) Pvt Ltd.

РЕЗЮМЕ

Введение в источники сварочного тока, различные типы, области применения, полезные определения, относительные преимущества и недостатки, что такое инвертор в целом, различные силовые полупроводники, используемые в инверторах, различные топологии конструкции, сварочные инверторы Arcraft и сравнение затрат.

1. ВВЕДЕНИЕ

  • W пайка – это процесс соединения двух металлов. Для соединения двух металлов требуется огромное количество тепла. Это тепло создается в виде электрической дуги. Для создания этой дуги требуется источник питания.
  • E ver С тех пор, как процесс сварки вошел в область машиностроения, в области источников сварочного тока постоянно происходят инновации.
  • T Выбор источника сварочного тока зависит от процесса сварки.
  • T здесь два типа источников сварочного тока.
    1. источники питания постоянного тока.
    2. источники питания постоянного напряжения.
  • Источник постоянного тока используется в процессах сварки MMAW и TIG.
  • MMAW означает ручную дуговую сварку металлическим электродом.
  • TIG означает сварку вольфрамовым электродом в среде инертного газа.
  • Источник постоянного напряжения используется в процессах сварки MIG/MAG и SUBARC.
    1.MIG означает сварку металлов в среде инертного газа.
    2.MAG означает сварку металлов в активном газе.
    3. SUBARC означает дуговую сварку под флюсом.
  • O Наше обсуждение будет посвящено источникам питания, которые используются в процессах сварки MMAW и TIG
  • Мы можем понять, что сварку можно проводить с помощью
    1. Источник питания переменного тока.
    2. Источник питания постоянного тока.
  • Ниже приведены типы источников сварочного тока, которые можно различать по параметрам, основанным на значениях.

2. РАЗЛИЧНЫЕ ТИПЫ ИСТОЧНИКОВ СВАРОЧНОГО ПИТАНИЯ.

2.А. Источники питания переменного тока

A1. Сварочный трансформатор постоянного тока.

A2. Трансформатор сварочный переменного тока (шунтового магнитного типа).
а) Движущийся утюг
б) Подвижная катушка

2. Б. Источники питания постоянного тока.

B1. Источник сварочного тока преобразовательного типа (сварочный выпрямитель).

B2. Тиристорный сварочный выпрямитель.

B3.Источник сварочного тока на базе прерывателя.

B4.Источник сварочного тока на инверторной основе.

3. НЕКОТОРЫЕ ПОЛЕЗНЫЕ ОПРЕДЕЛЕНИЯ

1. Коэффициент мощности: отношение активной мощности к сумме активной и реактивной мощности. Следует отметить, что это векторная сумма, а не алгебраическая сумма.
2. Входная кВА: это произведение приложенного напряжения и тока, потребляемого от входного источника питания.
3. Входная мощность, кВА, одна фаза: входное напряжение X входной ток
4. Вход кВА, три фазы: %3 X Входное напряжение X Входной ток
5. Входная мощность: %3 X входное напряжение X входной ток X коэффициент мощности
6. Выходная мощность: выходное напряжение X выходной ток
7. Выходная мощность: Входная мощность X КПД
8. Напряжение холостого хода: это напряжение на выходных клеммах источника сварочного тока, когда сварка не выполняется.
9. Напряжение нагрузки: это напряжение, доступное на выходных клеммах источника сварочного тока во время сварки, выраженное в вольтах.
10. Сварочный ток: это ток, потребляемый от источника сварочного тока, указанный в амперах.
11. Входной ток без нагрузки: это ток, потребляемый от входного источника питания, когда сварка не выполняется.
12. Скорость осаждения: это вес материала, осажденного в единицу времени, выраженный в кг/час или кг/мин, при данном наборе условий. Это также зависит от источника питания. Он снижается из-за брызг и дыма. В типичном испытании оно увеличивается примерно на 15–20 % при использовании сварочных инверторов.
13. Скорость плавления/выгорания: это скорость, с которой электрод определенного размера плавится при заданном токе и выражается в см/мин. Он быстро увеличивается по мере увеличения тока специально для электродов малого диаметра.

4. ОБСУЖДЕНИЕ РАЗЛИЧНЫХ ТИПОВ

4.А1. Сварочный трансформатор постоянного тока.



Преимущества:
1.Очень низкие начальные инвестиции
2.Простой в использовании и обслуживании.

Недостатки:
1. Очень высокий ток без нагрузки.
2. Нет контроля тока. Ток фиксированный, также зависит от электрода и входного напряжения.
3. Очень неэффективно.
4. Очень низкий коэффициент мощности.
5. Из-за 1 и 2 потребляет очень большой ток от электроустановки. (см. таблицу).
6. Из-за 3 высоких эксплуатационных расходов.
7. Плохое качество сварного шва.
8.Грубая сила тока.
9.Сварка на малых токах вообще невозможна.
10. Громоздкое оборудование, поэтому занимает большую площадь.
11. Плохая переносимость.
12. Сварка TIG/аргон невозможна.
13. Сварка цветных металлов невозможна.
14. Более низкая скорость осаждения и эффективность осаждения.

4.А2. Сварочный трансформатор переменного тока (шунтового магнитного типа).


Подвижное ядро ​​
или
Движущийся утюг

Преимущества:
1. Очень низкие начальные инвестиции
2. Простота использования и обслуживания

Недостатки:
1. Очень высокий ток без нагрузки.
2. Очень неэффективно.
3.Очень низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет очень большой ток от электроустановки. (см. таблицу).
5. Из-за 3 высоких эксплуатационных расходов.
6. Плохое качество сварного шва.
7. Лучший контроль тока по сравнению с предыдущим типом, но неудовлетворительный.
8. Громоздкое оборудование, поэтому занимает большую площадь.
9. TIG/аргонная сварка невозможна.
10.Сварка на малых токах невозможна.
11. Плохая скорость осаждения и эффективность

4.В2. Тиристорный сварочный выпрямитель.



Преимущества:
1. Умеренные начальные инвестиции
2.Простой в использовании.
3. Умеренные навыки, необходимые для обслуживания оборудования.

Недостатки:
1. Высокий ток без нагрузки.
2. Эффективность лучше, чем в предыдущих случаях, но не высокая.
3. Низкий коэффициент мощности.
4. Из-за того, что 1 и 2 потребляет большой ток от электроустановки.
5. Из-за 3 высоких эксплуатационных расходов.
6. Низкая скорость управления.
7. Лучшее качество сварного шва по сравнению с предыдущими типами.
8. Лучший контроль тока по сравнению с предыдущими типами.
9. Громоздкое оборудование, следовательно, занимает большую площадь.
10. Плохая переносимость.
11. Средняя скорость осаждения и эффективность.

5. ЧТО ТАКОЕ ИНВЕРТОР?
Инвертор, используемый в сварочном приложении, работает, как показано ниже.

  • Напряжение сети переменного тока подается на вход сварочного оборудования.
  • Он соответствующим образом отфильтрован и выпрямлен.
  • Это выпрямленное напряжение фильтруется, чтобы сделать его чистым постоянным током.
  • Это постоянное напряжение поступает на вход коммутационного устройства через высокочастотный силовой трансформатор.
  • Поскольку эта частота переключения очень высока, размер этого трансформатора становится очень маленьким по сравнению с его аналогами.
  • Выход трансформатора соответственно понижен.
  • Это пониженное переменное напряжение снова выпрямляется с помощью диодов с быстрым восстановлением.
  • Этот выход используется для сварки.
  • Используются подходящие элементы управления и методы обратной связи.

6. ХАРАКТЕРИСТИКИ СИЛОВЫХ ПОЛУПРОВОДНИКОВЫХ УСТРОЙСТВ, ИСПОЛЬЗУЕМЫХ В ИНВЕРТОРАХ

6a. Тиристоры / SCR (кремниевые выпрямители)

  • Доступны устройства очень большой емкости, которые очень прочны.
  • Очень низкая рабочая частота, которая находится в пределах звукового диапазона.
  • Привод ворот
  • прост и эффективен.
  • Отсюда большие размеры и вес оборудования.
  • Так как рабочая частота попадает в звуковой диапазон, сварка очень шумная.
  • Так как коммутация принудительная, большое и большее количество компонентов.
  • Скорость регулирования тока низкая, поэтому очень низкий сварочный ток невозможен.
  • Большие начальные импульсные токи.
  • Сильное разбрызгивание и дым. Плохое качество сварки.
  • Большое внутреннее тепло из-за большого циркулирующего тока.

6б. BJT (транзисторы с биполярным переходом)

  • Все вышеперечисленные недостатки устранены, но требует громоздкого и неэффективного базового привода, который сложен и не подходит для больших мощностей.
  • Транзисторы большой мощности
  • чрезвычайно дороги.
  • Поскольку технология IGBT и MOSFET совершенствуется, для этих устройств в сварочном применении нет места.

6с. МОП-транзисторы (полевые транзисторы на основе оксидов металлов и полупроводников)

  • В данном устройстве основание заменено на ворота.
    Привод ворот прост и чрезвычайно эффективен.
    Очень высокая скорость переключения, и, следовательно, размеры трансформатора становятся небольшими.
    Возможна работа до 100 кГц.
  • При больших рабочих циклах и более высоких мощностях размер сердечника трансформатора должен быть выбран соответствующим образом, чтобы соответствовать соответствующему размеру медного проводника.
  • Устройства большой емкости не пользуются популярностью из-за их стоимости и доступности.
  • Следовательно, используется в источниках питания малой и средней мощности.

6д. БТИЗ (биполярные транзисторы с изолированным затвором).

  • Это комбинация BJT и MOSFET.
  • Очень простой и эффективный привод ворот.
  • Устройства большой емкости доступны по разумной цене.
  • Сокращает время сборки и обслуживания.
    Возможна работа значительно выше звукового диапазона и, следовательно, бесшумная работа.
  • Доступно только устройство для источников питания большой мощности. Потери мощности сравнимы с полевыми МОП-транзисторами при малой мощности и меньше при средней и большей мощности.
  • Таким образом, можно применять концепции проектирования строительных блоков.

7. КОНСТРУКТИВНЫЕ ТОПОЛОГИИ.

а. Резонансные источники питания.
б. Источник питания ШИМ. (широтно-импульсная модуляция)


7.а. Резонансные источники питания несут недостаток большой циркулирующий ток, громоздкость из-за коммутационных цепей. Следовательно, они менее эффективны. Они предлагают меньшую полосу пропускания управления и, следовательно, большие изменения тока невозможны. Они производят меньше электромагнитных помех. Следовательно, они относятся к старому поколению сварочных аппаратов. Они используются на очень высоких частотах, обычно от 400 кГц до 1000 кГц, в области связи, где электромагнитные помехи вызывают серьезную озабоченность.

7.б. ШИМ-источники питания — это выбор дня, поскольку они обеспечивают крупное и быстрое управление. Проблема электромагнитных помех соответствующим образом уменьшается с помощью фильтров. Они обеспечивают широкий контроль тока, обычно от 3 до 400 А, что является очень широким диапазоном. Они предоставляют прекрасную возможность включить больше функций. Скорость коррекции исключительно выгодна для контроля скачков тока, что необходимо при сварке TIG. Метод ШИМ обеспечивает плавное регулирование тока короткого замыкания, очень хорошую способность повторного зажигания дуги. И, следовательно, это новейший и лучший выбор для сварки.

7. ЧЕМ ОБОРУДОВАНИЕ САМОЛЕТА ЛУЧШЕ ДРУГОГО?

1. Предназначен для более широких колебаний входного напряжения.

2.Рассчитан на более широкие колебания температуры окружающей среды.

3. Защита от пониженного напряжения, перенапряжения, однофазного включения и перегрева.

4. Предоставляется столько функций, сколько требуется по выбору клиента.

5. Всплеск тока отсутствует, запускается от установленного значения тока.

6.Очень большой выбор моделей.

7.Проверено на качество.

8. Оригинальный дизайн и простота обслуживания.

9. Обученный персонал для оказания услуг на пороге вашего дома.

10.Очень малое время простоя, так как все запасные части легко доступны.

11. За счет высокой рабочей частоты инвертора очень низкая пульсация, благодаря чему сварочный ток ровный и стабильный. Получается отличное качество сварки.

12. Равномерный сварной шов, низкий уровень разбрызгивания и меньшее выделение дыма.

13.Очень высокая скорость осаждения и эффективность.

14. Новейшая технология ШИМ с использованием IGBT.

СРАВНЕНИЕ

  • Допустим, используется электрод для дуговой сварки диаметром 4 мм
  • Требуется сварочный ток 160 А при напряжении около 24 В
  • Выходная мощность = 160 A X 24 В = 3840 Вт или 3,840 кВт
  • Входное напряжение составляет 230 В переменного тока в случае однофазного источника питания и 415 В переменного тока в случае трехфазного источника питания. При сравнении в реальных измерениях входное напряжение и выходное напряжение должны быть точно измерены.
Параметр Сварочный трансформатор Сварочный выпрямитель Сварочный инвертор
Ток холостого хода от 4 до 5 А от 4 до 5 А от 0,3 до 0,5 А
Коэффициент мощности без нагрузки 0,2 0,2 0,99
Питание без нагрузки от 400 до 500 Вт от 400 до 500 Вт от 50 до 100 Вт
Выходная мощность 3,84 кВт 3,84 кВт 3,84 кВт
Эффективность 0,6 0,6 0,9
Потребляемая мощность 6,4 кВт 6,4 кВт 4,27 кВт
Входной коэффициент мощности от 0,5 до 0,6 0,6 0,95
Вход кВА от 12,8 до 10,66 при 230В, 1ф 10,66 на 415В, 3 фазы 4,5 на 415В, 3 фазы
Входной ток 55 А до 46 А 14,8 А 6,3 А
Потребляемая мощность в течение 8 часов в день 51,2 кВтч 51,2 кВтч 34,16 кВтч
Потребляемая мощность за 250 дней в году 12 800 кВтч 12 800 кВтч 8540 кВтч
Стоимость электроэнергии @ 5 рупий за кВтч 64 000 рупий 64 000 рупий 42 700 рупий
Превышение стоимости по сравнению с инвертором 21 300 рупий 21 300 рупий
Превышение входного тока от источника питания 48 А 8,5 А
Экономия эксплуатационных расходов, как указано выше 21 300 рупий
Экономия входного тока 8,5–48 А
Экономия установленной мощности 6,1 кВА до
11,0 кВА


Следовательно, существует экономия в размере 21 300 рупий в год, если машина используется в течение одного года в течение 250 дней по 8 часов в день, то есть 2000 часов в год.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
