Сварочный трансформатор отличие от сварочного выпрямителя – vs — .

Содержание

Чем отличается сварочный выпрямитель от инвертора?

Для начало разберем что такое трансформатор.

Трансформаторные агрегаты для сварки функционируют на переменном токе и в общем случае не выпрямляют его перед подачей на электрод. Данная особенность предопределяет часто не самое высокое качество формирования швов во время сварки.

«Трансформаторы» работают без сбоев и обеспечивают хорошее качество сварки при условии стабильной подачи электричества. Не все типы агрегатов, относящихся к трансформаторным, корректно функционируют при подключении к тем же автономным электростанциям. Пользование «трансформатором» требует особенно высокой квалификации сварщика, наличия у него значительного опыта с данным оборудованием.

Рассматриваемые агрегаты не всегда позволяют обеспечивать плавную регулировку подачи сварочного тока. Они менее экономичны, чем «инверторы». Их вес значительно больше, чем у сварочных аппаратов первого типа: он может составлять порядка 40 кг.

В числе неоспоримых достоинств «трансформатора» — простота. Данный аппарат функционирует за счет преобразования тока, подаваемого на трансформатор, — первичного — во вторичный, характеризующийся относительно невысоким напряжением и большой силой тока. Таким образом, рассматриваемый агрегат — очень надежный, простой в инсталляции.

«Трансформаторы» стоят относительно недорого. Для них не свойственна сильная чувствительность к морозам — как в случае с «инверторами».

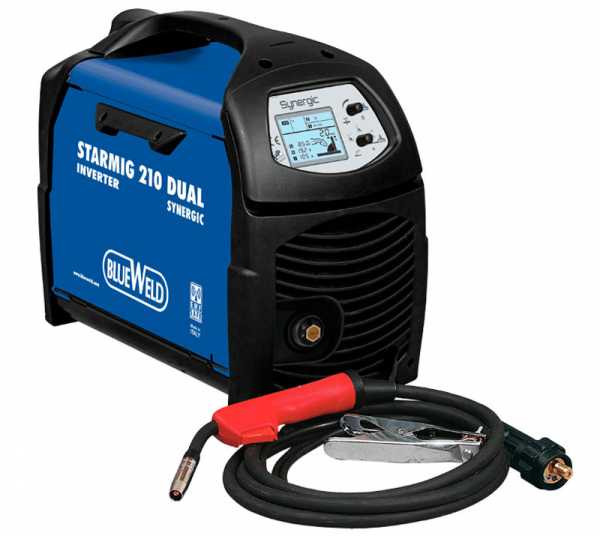

Теперь рассмотрим что представляет собой инвертор.

Принцип его работы заключается в способности преобразовывать электрический ток, поставляемый по переменным сетям, в выпрямленный постоянный, а после — опять в переменный с нужной частотой, а также силой, достаточной для осуществления качественной сварки. Для этого используется встроенный выпрямитель «инвертора».

После выпрямления ток сглаживается специальным фильтром, который присутствует в конструкции рассматриваемого аппарата. После — посредством особых транзисторов вновь преобразуется в переменный, но с очень высокой частотой — в несколько десятков кГц. Для сравнения: по сетям электрический ток распространяется с частотой в 50 Гц. Напряжение высокочастотного тока в «инверторе» снижается примерно до 70-90 В, в то время как сила тока увеличивается — примерно до 100-200 А.

Подобная технология позволяет формировать ток для сварки посредством аппаратов с небольшими габаритами, и притом потребляющих относительно немного электроэнергии.

Современные инверторные аппараты, как правило, обеспечивают существенно более высококачественную сварку, чем агрегаты многих других типов. Более того, как считают некоторые эксперты, «инверторы» более удобны в пользовании, чем аналоги.

В руки сварщика попадает агрегат с относительно небольшими габаритами и весом — порядка 4 кг. Его удобно переносить с одного места на другое, осуществлять сварку в труднодоступных участках зданий.

В числе наиболее примечательных свойств сварочных аппаратов, о которых идет речь, — способность функционировать даже при не самой стабильной сети, а при необходимости — питаться от автономных домашних электростанций.

Ну а теперь посмотрим разница между «инвертором» и «трансформатором»

Разница между рассматриваемыми типами агрегата особенно очевидна при их сравнении в аспекте:

подаваемого на электрод тока;

используемых источников электроэнергии;

размеров;

веса;

качества сварки;

цены;

морозоустойчивости.

www.bolshoyvopros.ru

Чем отличается инвертор от сварочного аппарата: обычный трансформатор и инвертор

Большинство людей, занимающихся сваркой, сталкиваются с такими словами, как инвертор, аппарат для сварки или трансформатор. В некоторых случаях эти слова используют как синонимы.

В этом нет ничего удивительного, поскольку эти два оборудования предназначены для одной цели и могут друг друга заменить в необходимый момент. Однако отличия всё же имеются в виде принципа применения на деле.

Основная задача у новичков в сварочной сфере – выяснить, чем же отличается инвертор от сварочного аппарата?

Что такое инвертор?

Необходимость сварочных работ возникает не только в промышленной деятельности, но также и дома, в бытовой сфере. Зачастую такая работа появляется у обладателей частных домов или дачи. Благодаря приобретению сварочного оборудования можно решить любую текущую проблему за короткое время.

Прежде, чем подбирать подходящую конструкцию домой, необходимо разобраться в его предназначении, функциях и немаловажных деталях использования.

Сварочный инвертор – приспособление, благодаря которому можно производить любые сварочные работы на больших производственных предприятиях либо для частного использования.

Достойный выбор должен зависеть не только от цены, возможностей, качества выполненной работы, но и с учетом технических характеристик оборудования, условий и специфических нюансов в процессе эксплуатации.

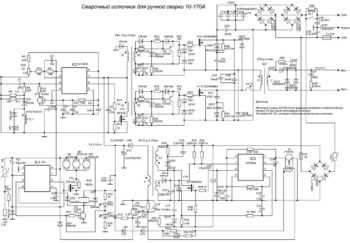

Электрическая схема сварочного инвертора.

Важные критерии, которые необходимо отметить при выборе и покупке сварочного инверторного оборудования, заключаются в следующем:

  1. На фирме необходимо уточнить наличие печатных плат, подходящих под конкретную модель конструкции.
    Они достаточно хрупкие, а ремонт весьма дорогой. Иными словами, если у специалиста их много, это свидетельствует о том, что механизм в дальнейшем, скорее всего, будет часто ломаться. В случае отсутствия запасных деталей и возможности их приобретения только под индивидуальный заказ, можно говорить о работоспособности и долгосрочности оборудования. Дополнительно рекомендуется уточнить стоимость ремонта и производство деталей.
  2. Наличие встроенной вентиляции.

    Процесс сварки отличается большим количеством пыли, поэтому очень важно, чтобы в конструкции был охлаждающий вентилятор с прямым назначением. Кроме этого он должен всасывать пыль. Большинство производителей встраивают туннельную вентиляцию. Благодаря данному внутреннему механизму обеспечивается дополнительная защита всех основных деталей от грязи и пыли, однако значительно повышается стоимость.
  3. Должна быть установлена защита от резких перемен напряжения.
    Большинство сварочных инверторов чувствительны к перепадам напряжения, из-за встроенных защитных механизмов, что начинают работать при скачке в 220 В.

Благодаря тому, что покупатель получит достаточно информации и сумеет разобраться в различиях инвертора и трансформатора, процесс и задача будут успешно выполнены без каких-либо трудностей.

Приобретенные знания помогут не только специалистам, но и новичкам, не разбирающихся в специфике инструмента. Уровень работоспособности зависит от выставленной температуры. Именно она влияет на качество функциональности.

К примеру, из-за высокой температуры – 40+, может запуститься работа дополнительных механизмов защиты. Однако такой показатель достаточно редкий на практике. С низкой температурой всё наоборот.

Почти в каждом современном оборудовании присутствуют конденсаторы, микроконтроллеры, тразисторы и т.п., обладающие индивидуальным диапазоном температуры.

В холодную погоду необходимо следить за тем, чтобы не возник конденсат. При нулевой температуре устройство может попросту не включиться, об этом будет свидетельствовать красная лампочка с показателем перегрузки.

Выбирая данное оборудование необходимо ознакомиться с паспортом, условиями эксплуатации, допустимой температуры, а также выяснить возможность ремонтных услуг, гарантии и наличия официального сайта и подробной инструкции к применению от производителя.

Чем отличается инвертор от сварочного аппарата, и какие характеристики важны?

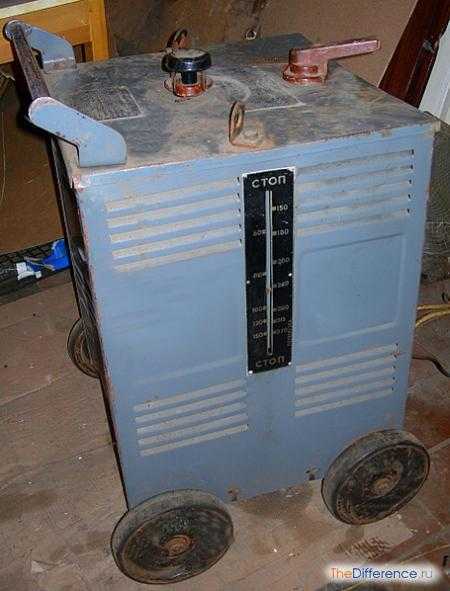

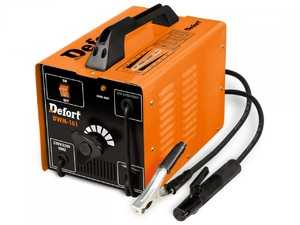

Сварочный трансформатор.

Говоря об отличиях инвертора и сварочного аппарата необходимо выделить несколько их характеристик.

  1. Объем и масса сварочного трансформатора значительно больше, нежели у инвертора.
    В промышленных конструкциях их масса иногда достигает и 100 кг.
  2. Сварочные инверторы отличаются от трансформаторов и принципом действия.
    Первичный выпрямитель изменяет переменный ток в регулярный, после чего опять переводит его в переменный с высокой частотой и снова делает оборот уже на вторичном выпрямителе. В трансформаторной сварке ток меняется благодаря изменению в положении магнитных проводов, иными словами от положения сердечника, снижающего оборудование либо включает в цепь различное количество витков.
  3. У инверторов есть устойчивая дуга, что дает стабильный сварочный ток, воздействующий на качество шва.
  4. Инвертор отличается конструкцией.
    У него конструкция более трудоёмкая, зачастую имеет дополнительные функции, такие как: изменение значения тока, чтобы улучшить поджигание сварочной дуги либо усиление тока, чтобы ускорить работу плавки и не дать объекту слипнуться – функция называется форсированием дуги, либо уменьшение силы тока, чтоб увеличить время отрыва электрода и дополнительной защиты от перегрева.
  5. Отличие также заключается в процессе обучения в работе с трансформатором и инвертором.
    С трансформатором работать труднее, но поработав с ним, инвертор трудностей не составит.
  6. Сварочные аппараты имеют обширный диапазон при перемене тока.
  7. Инверторный сварочный аппарат отличается от обычного способностью применять электроды, необходимые в любом типе тока.
  8. При инверторе действует регулярный ток, а сварочный аппарат применяет переменный ток, имеющий 50 Гц частоты.
  9. Самая большая мощность из всех оборудований для сварки у инвертора, однако, у трансформаторов большой КПД.
  10. Одним из главных отличий инверторного и трансформаторного оборудования является значение коэффициента прерывистой функциональности.
    В последнем случае показатель не важен, но инвертор нуждается в периодическом охлаждении, чтобы не перегреться и дальше исправно выполнять своё предназначение.

На сегодня рынок обладает обширным ассортиментом различных сварочных оборудований от разнообразных изготовителей. Сварочный трансформатор рекомендуется выбирать из поставленных целей и главного предназначения, для которого его приобретают.

Итог

Не всем понятно, в чём разница между инвертором и аппаратом для сварки. Разных характеристик у них предостаточно, если более подробно изучить каждую конструкцию, но обычному человеку они, скорее всего, покажутся идентичными.

Людям, применяющим сварку в различных ситуациях и которым важно качество шва, сварочное трансформаторное оборудование окажется лучшим вариантом.

Когда сваривать необходимо в большом количестве, используя высокую мощность, то трансформатор станет более выгодным вариантом, поскольку перегрев ему не грозит. В этом и заключается основная отличающаяся черта инвертора от сварочного аппарата.

tutsvarka.ru

Сварочные трансформаторы, выпрямители и генераторы


Сварочные трансформаторы, выпрямители и генераторы

Категория:

Сварка металлов



Сварочные трансформаторы, выпрямители и генераторы

Сварочные трансформаторы. Это специальные понижающие трансформаторы, имеющие требуемую внешнюю характеристику, обеспечивающие питание сварочной дуги и регулирование свароч ного тока. Трансформаторы, как правило, имеют падающую ха рактеристику, их используют для ручной дуговой сварки и автоматической сварки под флюсом. Трансформаторы с жесткой характеристикой применяют для электрошлаковой сварки.

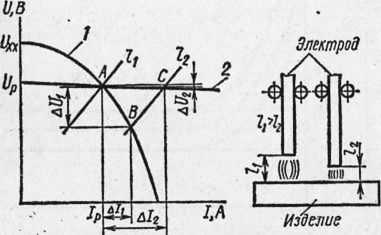

Рис. 1. Изменение параметров режима сварки в зависимости от внешней характеристики источника питания и длины дуги

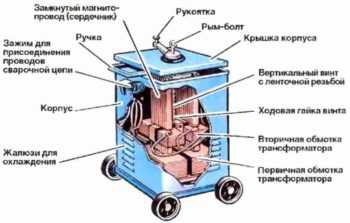

Трансформатор имеет сердечник — магнитопровод из трансформаторной стали, на сердечнике размещаются две обмотки — первичная и вторичная. Переменный ток из сети, проходя через первичную обмотку трансформатора, намагничивает сердечник, создавая в нем переменный магнитный поток, который, пересекая витки вторичной обмотки, индуктирует в ней переменный ток.

Напряжение индуктированного тока зависит от числа витков вторичной обмотки, чем меньше витков, тем напряжение индуктируемого тока будет меньше и, наоборот, чем больше витков, тем напряжение выше. Регулирование величины сварочного тока и создание внешней характеристики обеспечивается изменением потока магнитного рассеяния или включением в сварочную цепь дополнительного индуктивного сопротивления.

Рис. 2. Схема сварочного трансформатора ТСК-500: а — внешний вид, б — схема регулирования сварочного тока, в — электрическая схема

В соответствии с этим сварочные трансформаторы подразделяют на две основные группы. К первой группе относят трансформаторы с повышенным магнитным рассеянияем. Трансформаторы этой группы можно разделить на три основных типа: трансформаторы с магнитными шунтами, подвижными катушками и витковым (ступенчатым) регулированием (трансформаторы типов ТС, ТД, СТШ, ТСК, ТСП).

Ко второй группе относятся трансформаторы с нормальным магнитным рассеянием и дополнительной реактивной катушкой — дросселем (типов СТН, ТСД).

В качестве примера рассмотрим устройство трансформатора ТСК-500 с повышенным магнитным рассеянием с подвижной катушкой, при перемещении которой регулируется сварочный ток. В нижней части сердечника находится первичная обмотка, состоящая из двух катушек, расположенных на двух стержнях магнитопровода. Катушки первичной обмотки закреплены неподвижно.

Вторичная обмотка, также состоящая из двух катушек, расположена на значительном расстоянии от первичной. Катушки как первичной, так и вторичной обмоток соединены параллельно. Вторичная обмотка — подвижная и может перемещаться по сердечнику при помощи винта, с которым она связана, и рукоятки, находящейся на крышке кожуха трансформатора.

Сварочный ток регулируют изменением расстояния между первичной и вторичной обмотками. При вращении рукоятки 6 по часовой стрелке вторичная обмотка приближается к первичной, магнитный поток рассеяния и индуктивное сопротивление уменьшаются, сварочный ток возрастает. При вращении рукоятки против часовой стрелки вторичная обмотка удаляется от первичной, индуктивное сопротивление и магнитный поток рассеяния растут и сварочный ток уменьшается.

Рис. 3. Схема трехфазного выпрямителя: а — схема включения, б — выпрямленный ток внешней цепи; 1 — понижающий трансформатор, 2 — блок селеновых или кремниевых выпрямителей, 3 — сварочная дуга

Пределы регулирования сварочного тока — 165—650 А. Последовательное соединение катушек первичной и вторичной обмоток позволяет получать малые сварочные токи с пределами регулирования 40—165 А.

Для приближенной установки силы сварочного тока на крышке кожуха расположена шкала с делениями. Более точно ток устанавливают по амперметру.

Для повышения коэффициента мощности сварочный трансформатор ТСК-500 имеет в первичной цепи конденсатор 4 большой мощности.

Сварочные выпрямители. Это источники постоянного сварочного тока, состоящие из сварочного трансформатора с регулирующим устройством и блока полупроводниковых выпрямителей (рис. 3). Иногда в комплект сварочного выпрямителя входит еще дроссель, включаемый в цепь постоянного тока. Дроссель служит для получения падающей внешней характеристики. Действие сварочных выпрямителей основано на том, что полупроводниковые элементы проводят ток только в, одном направлении. Наибольшее применение в сварочных выпрямителях получили селеновые и кремниевые полупроводники. Сварочные выпрямители выполняют в подавляющем большинстве случаев по трехфазной схеме, преимущества которой заключаются в большом числе пульсаций напряжения и более равномерной загрузке трехфазной сети.

Сварочные выпрямители обладают рядом преимуществ перед преобразователями с вращающимися частями. Они имеют лучшие энергетические, динамические и весовые показатели, более высокий к. п. д., просты в обслуживании, более надежны из-за отсутствия вращающихся частей, при их работе отсутствует шум.

Сварочные выпрямители в зависимости от внешних характеристик можно разделить на три типа: с крутопадающими (ВСС-300-3, ВСС-120-4, ВКС-500 и др.), жесткими (или пологопадающими) характеристиками (ВС-200, ВС-300, ВС-600, ВС-1000, ИПП-120, ИПП-300, ИПП-500, ИПП-1000) и универсальные (ВСУ-300, ВСУ-500). Универсальные выпрямители обеспечивают возможность получения как жестких, так и падающих внешних характеристик, поэтому их можно применять для различных видов-дуговой сварки. Цифра в марке выпрямителя означает номинальный ток при ПР= =60-^-65%.

Сварочные генераторы. Это специальные генераторы постоянного тока, внешняя характеристика которых позволяет получать устойчивое горение дуги, что достигается изменением магнитного потока генератора в зависимости от сварочного тока. Сварочный генератор постоянного тока состоит из статора с магнитными полюсами и якоря с обмоткой и коллекторами. При работе генератора якорь вращается в магнитном поле, создаваемом полюсами статора. Обмотка якоря пересекает магнитные линии полюсов генератора, и поэтому в витках обмотки возникает переменный ток, который с помощью коллектора преобразуется в постоянный. Вращение якоря сварочного генератора обеспечивается в сварочных преобразователях электродвигателем, а в сварочных агрегатах — двигателем внутреннего сгорания. К коллектору прижаты угольные щетки, через которые постоянный ток подводится к клеммам. К этим клеммам присоединяют сварочные провода, идущие к электрододержа-телю и изделию.

Сварочные генераторы выполняют по различным электрическим схемам. Они могут быть с падающей характеристикой (генераторы типа ГСО в преобразователях типа ПСО-ЗОО, ПСО-500 и др.), с жесткой и пологопадающей характеристикой (типа ГСГ в преобразователях типа ПСГ-500) и универсальные (преобразователи типа ПСУ-300, ПСУ-500).

Наибольшее распространение получили сварочные генераторы с падающими внешними характеристиками, работающие по следующим схемам: – с независимым возбуждением и размагничивающей последовательной обмоткой; – с самовозбуждением и размагничивающей последовательной обмоткой.

Схема генератора с независимым возбуждением и размагничивающей последовательной обмоткой показана на рис. 4, а.

С увеличением тока в сварочной цепи будет увеличиваться Фр, а Фн остается неизменным, результирующий поток Фрез, э. д. с. и напряжение на зажимах генератора будут падать, создавая падающую внешнюю характеристику генератора. Сварочный ток в генераторах этой системы регулируется реостатом Р и секционированием последовательной обмотки, т. е*. изменением числа ампер-витков.

В генераторах с самовозбуждением и размагничивающей последовательной обмоткой возбуждения используется принцип самовозбуждения.

Рис. 4. Принципиальная схема сварочного генератора: а — с независимым – возбуждённей и размагничивающей последовательной обмоткой, б — с самовозбуждением и размагничивающей последовательной обмоткой; Г — генератор, Р — реостат, НО — намагничивающая обмотка, РО — размагничивающая обмотка

Реклама:

Читать далее:
Установки для механизированной дуговой сварки

Статьи по теме:

pereosnastka.ru

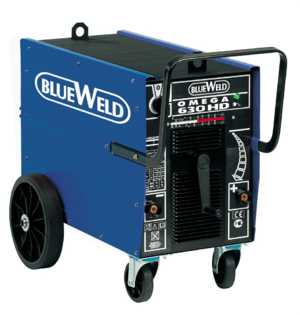

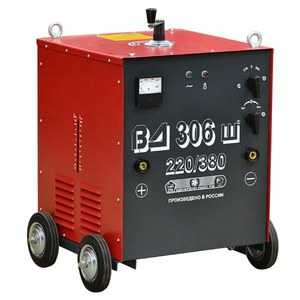

Что такое сварочный выпрямитель и для чего он используется

Среди устройств, предназначенных для электродуговой сварки, принято выделять приборы, которые могут выравнивать напряжение, приводя его к необходимому постоянному значению. Это дает возможность создавать более качественные сварочные швы, минимизирует разбрызгивание металла и обеспечивает очень прочное и надежное соединение. Такая установка называется сварочным выпрямителем.

Что такое сварочный выпрямитель

Этот прибор представляет собой оборудование, включающее в свой состав несколько преобразовательных блоков. Одновременно с этим увеличивается мощность тока. В итоге на выходе образуется постоянный электроток, пригодный для сварки цветных металлов и стали.

К клеммам выхода прибора подключены два шнура (- и +). Один из них фиксируется на обрабатываемом изделии, а другой содержит на конце горелку или специальный держатель. Сварка осуществляется посредством замыкания электродуги между плавящимся электродом и обрабатываемой поверхностью.

Преимущества использования

Применение сварочных выпрямителей дает целый ряд преимуществ в работе, в отличие от обыкновенных трансформаторов:

  • сварочная дуга горит более ровно и стабильно;
  • немного металлических брызг при работе;
  • ровный шов с небольшим чешуйчатым узором;
  • лучшая обработка легированных и цветных сплавов;
  • экономия «расходников».

Применение

Мощные устройства с постоянным электротоком дают возможность производить сварку многих разновидностей стали. Некоторые установки могут соединять изделия толщиной до 50 миллиметров.

Сварочный прибор может расплавлять и электродные стержни, и кромки металла. Кроме этого, выпрямители также работают и с проволокой-присадкой, которая подается с помощью катушки.

Преобразователи могут работать и с угольными и вольфрамовыми (неплавящимися) электродами. В этой ситуации ванну для сварки защищают с помощью подачи инертных газов. Так, пользуясь выпрямителем, можно производить обработку малоуглеродистой стали, нержавейки и чугуна.

Помимо сварки, устройства используются и для резки металлических изделий. Это становится возможным из-за повышения силы электротока.

Устройство сварочного выпрямителя предполагает несколько блоков. Самые главные детали агрегата:

  • диоды;
  • трансформатор;
  • модуль охлаждения;
  • устройства для измерения;
  • токорегуляторы.

Прибор функционирует по принципу подачи электротока переменного типа на первичную трансформаторную обмотку. Благодаря силе электромагнитной индукции на поверхности вторичной обмотке формируется другой поток тока с увеличенной силой и уменьшенным напряжением.

Затем поток направляется на диоды, в качестве которых зачастую выступают кремниевые детали. В связи с тем, что при этом диоды подвергаются нагреву, то около них размещается вентилятор и радиаторы. Для того чтобы контролировать эксплуатационные характеристики, в системе имеются вольтметр и амперметр. Некоторые устройства могут оснащаться специальными датчиками, реагирующими на перегрев. Если случится превышение одного из показателей, то сработает защитный блок, и сварка остановится.

Разновидности сварочных выпрямителей

Устройства классифицируются по характеристикам входного напряжения и виду подключения диодов. Они делятся на:

  • однофазные;
  • двухфазные;
  • трехфазные.

В промышленных условиях зачастую применяются именно трехфазные модели, так как они позволяют не только осуществлять сварку деталей, но и резку металлических сплавов.

В бытовых условиях выпрямители зачастую встроены в инверторы для сварки, которые очень легки и компактны.

Особенности ремонта и обслуживания

Для того чтобы со сварочным выпрямителем не возникало никаких проблем, нужно осуществлять правильное и регулярное обслуживание агрегата. При этом проверяется состояние всех имеющихся токопроводящих элементов, надежность фиксации клемм. Также удаляется грязь и пыль со всех внутренних деталей. Перед тем как использовать установку, ее нужно заземлить. Регулировочный винт вторичной обмотки нужно время от времени смазывать. Не следует использовать выпрямитель, на котором нет кожуха для защиты.

Что касается самых распространенных неисправностей, то к ним можно отнести сильный шум и перегрев устройства. Если вы заметили такие признаки, то это может говорить о следующем:

  • вентиляторная крыльчатка не подходит по размеру, и ее нужно поменять;
  • неисправен вентиляторный винт;
  • в первичной трансформаторной обмотке произошло замыкание, то есть ее необходимо заново перемотать;
  • произошло нарушение изоляции шпилек или листов сердечника.

Выпрямитель дает возможность производить сварку, получая при этом более надежные, ровные и качественные швы.

tokar.guru

виды, плюсы и минусы, критерии отбора

В последнее время электросварочные аппараты можно встретить не только на строительных площадках и на промышленных предприятиях. Все чаще их приобретают и рядовые обыватели. Для многих они становятся незаменимыми помощниками в выполнении разнообразных работ в частном доме и на даче. Но чтобы они приносили максимальную выгоду своим владельцам, необходимо правильно выбрать аппарат для сварки.

Сварочные аппараты: виды и характеристика

На сегодняшний день промышленность выпускает три основных вида оборудования, предназначенного для соединения металлов — трансформаторы, инверторы и выпрямители. Среди них наибольшее распространение получили сварочные трансформаторы, которые обладают такими достоинствами, как доступная цена, простая конструкция и высокая надежность в эксплуатации. Они не имеют электронных узлов, поэтому любой собственник может отремонтировать их самостоятельно.

Но при всех своих достоинствах трансформаторы имеют и ряд недостатков, которые, к сожалению, перевешивают их плюсы. Наиболее ярко они проявляют себя при использовании трансформаторов на даче или в частном доме.

  • Имеют большие размеры и значительный вес.
  • Демонстрируемый КПД недостаточно высокий и чаще всего не превышает 80%.
  • Серьезной проблемой для владельцев при пользовании такими агрегатами становится невозможность их подключения к бытовой электросети, так как для работы им требуется очень много энергии.

Специалисты выделяют еще один немаловажный недостаток сварочных трансформаторов. Если с таким устройством будет работать мастер, не обладающий достаточным опытом, то он не сможет эффективно его использовать. Вряд ли начинающему сварщику удастся выполнить качественный шов, поскольку удержать сварочную дугу, не обладая необходимыми навыками, будет достаточно сложно.

Связано же это преимущественно с тем, что этот агрегат работает на переменном токе. Для изменения силы тока в таких агрегатах предназначена вторичная обмотка на сердечнике, которую передвигают механическим путем. Но любитель вряд ли сможет установить необходимое значение рабочего тока, если ему раньше не приходилось работать с подобного рода устройствами.

Куда более простыми в эксплуатации являются сварочные выпрямители, которые в процессе работы обеспечивают более стабильную дугу, работающую без прерываний и скачков. В целом они функционируют по тому же принципу, что и сварочные трансформаторы. Правда, в отличие от последних позволяют подавать постоянный ток на сварочный стержень. Такую возможность они получили за счёт добавления в конструкцию выпрямителей селеновых или кремниевых блоков.

Из достоинств, которыми обладают сварочные выпрямители, можно выделить:

  • Возможность работы со сварочным оборудованием даже без наличия специальных навыков.
  • Возможность выполнять качественный сварной шов при работе с изделиями из цветных металлов, а также обладающими повышенной теплоустойчивостью металлических сплавов и чугуна.
  • Обеспечение надежного сварного соединения.
  • Образование малого количества брызг металла, возникающего при использовании присадки.

Помимо вышесказанного, сварочные выпрямители отличаются от трансформаторов и весом. В целом именно выпрямители более предпочтительны для использования на даче, нежели сварочные трансформаторы. Однако и у них можно выделить ряд недостатков, которые не позволяют их использовать эффективно для дома. Основными среди них являются:

  • Невысокий КПД (около 80%).
  • Проблемы с подключением к бытовой электросети. Качественная и стабильная работа установки возможна только при подключении к сети, поддерживающей напряжение 380 В.
  • Высокая цена.

Есть ещё одна проблема, о которой необходимо упомянуть. Сварочные выпрямители имеют довольно сложную конструкцию. Помимо стандартных рабочих узлов, они содержат и дополнительные элементы в виде измерительных и предохраняющих узлов, термостатов, различных дросселей, пускорегулирующих механизмов, что значительно усложняет ремонт этих устройств в домашних условиях.

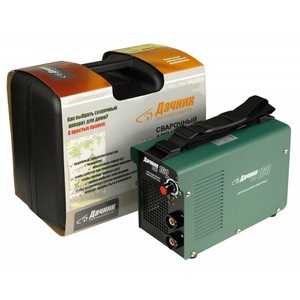

Инверторные аппараты для домашнего применения

Среди всех представленных устройств наиболее подходящим для проведения сварочных работ в бытовых условиях следует назвать инверторы, которые являются самыми перспективными и относительно молодыми агрегатами. Если вы заинтересованы в приобретении удобных, функциональных и качественных устройств для сварки в условиях дома, то ваш выбор — аппараты инверторного типа.

Преимущества

Эти устройства обладают массой достоинств, которые сможет оценить любой потребитель:

  • Самый высокий уровень КПД — 95%.
  • Возможность проведения сварочных работ в течение длительного времени без перерывов.
  • Высокий уровень электробезопасности.
  • Использование в конструкции специальных механизмов, защищающих прибор от скачков напряжения.
  • Превосходное качество сварного шва.
  • Поддержка работы с электродами разного типа.
  • Возможность плавной регулировки напряжения и тока.
  • Минимальное количество брызг металла при работе.
  • Широкие возможности по настройке рабочих параметров, в том числе и выбора оптимальной силы тока.
  • Возможность соединения изделий из «трудных» материалов в любом пространственном положении.
  • Компактные размеры и небольшой вес.

Эффективно проводить сварочные работы инвертором может даже начинающий сварщик, обладающий минимальным опытом. Это обусловлено тем, что сварочная дуга легко разжигается и автоматически стабилизируется. Это самый предпочтительный вариант для дачи. Однако вы должны быть готовы выложить за него довольно существенную сумму денежных средств.

Ведь вне зависимости от выбранной вами модели сварочный инвертор будет на порядок превосходить по цене трансформаторы и выпрямители. И в этом нет ничего удивительного, поскольку производители их оснащают самой современной электроникой и разнообразными автоматическими механизмами управления.

Недостатки

Но, как и любое другое оборудование, даже у сварочных инверторов имеется ряд недостатков. В процессе работы в кулер охлаждения вместе с воздухом в корпус попадает много пыли. И когда ее накапливается слишком много, может произойти замыкание токоведущих узлов, что неизбежно приводит к выходу из строя инвертора. На тот случай, если вы решили купить этот агрегат для использования в домашних условиях, вам придется регулярно чистить его, для чего вам придется приобрести специальную щетку с мягким ворсом или использовать для этой цели небольшой мощности пылесос.

Также необходимо сказать и про другой недостаток, который имеется у всех сварочных инверторов. Они очень чутко реагируют на пониженную температуры и влажную среду. Поэтому в зимний период лучше всего отказаться от использования таких устройств. И желательно в холодное время года держать их в помещении с постоянно включенным отоплением.

Существует еще один важный нюанс, о котором нельзя не упомянуть. Используемые в инверторах силовые транзисторы, электрические блоки, микросхемы и прочие «интеллектуальные» узлы стоят довольно дорого. В итоге владелец может оказаться в ситуации, что за ремонт инвертора ему придётся заплатить сумму, сопоставимую с ценой нового аппарата. Но даже при всех этих минусах инверторы всё равно остаются самым подходящим вариантом для дачи. Ведь они вне зависимости от рабочих условий смогут всегда обеспечить качественный результат проводимых сварочных работ.

Выбор сварочника по техническим характеристикам

Если вы ищете сварочный аппарат для дачи, то логично предположить, что вам подойдет лишь та модель, которая поддерживает работу со стандартной электросетью напряжением 220 В. Однако вам всё равно не стоит спешить с покупкой. Вы должны убедиться, что выбранная вами модель сварочного оборудования оснащена специальными защитными механизмами, которые предохранят его от скачков напряжения. Выбираемый для дачи аппарат должен поддерживать работу с напряжением в диапазоне от 180 до 240 В. Если он рассчитан на условия эксплуатации обычной бытовой электросети — 215−225 В, то покупать такой аппарат для дачи не стоит.

Также при выборе сварочного инвертора для дачи обязательно обратите внимание на его мощность. От этого параметра напрямую зависит, какой величины ток сможет выдать агрегат во время работы. Не забывайте, что именно мощность определяет возможности аппарата по соединению металлических изделий определенной толщины. Для дачи отлично подойдет прибор, у которого показатель тока находится в диапазоне 200- 250 Вт. Имея в своем распоряжении такое устройство, вы сможете проводить сварочные работы электродами «четвёрка» и выполнять надежное соединение деталей толщиной до 6 мм.

Для сварочного устройства, выбираемого для дома, важную роль играет такая характеристика, как показатель напряжения холостого хода. От неё зависит способность устройства для сварки эффективно разжигать и обеспечивать стабильность сварочной дуги. Лучше всего выбирать модели, имеющие максимальный показатель холостого напряжения. Для выпрямителей он должен быть не более 90 В, для трансформаторов — 80 В, а для инверторов оптимальным будет значение в диапазоне от 35 до 50 В.

Такая характеристика, как производительность сварочного аппарата зависит от длительности его эксплуатации в непрерывном режиме. Если у выбранной вами модели этот параметр составляет 30%, то знайте, что работать им без перерыва вы сможете не более 3 минут. После этого придется его отключить и дать ему отдохнуть на 7 минут. Работать таким аппаратом будет, конечно, неудобно, поэтому лучше всего подобрать модель с увеличенным временем непрерывной эксплуатации.

Также у сварочных аппаратов можно выделить и ряд других важных характеристик, которые нужно учитывать при их выборе для использования в бытовых условиях:

  • Возможность расширения функционала для проведения электродуговой сварки. Например, в магазинах можно найти специальные рабочие узлы, которые позволяют при их установке на сварочный аппарат проводить аргоновую сварку.
  • Температурный режим, при котором допустимо использовать сварочник.
  • Уровень защиты устройства от влаги и пыли. Наиболее подходящими по этому параметру являются модели с маркировкой IP23.
  • Возможность использования сварочного аппарата в связке с генератором.

Если вы во время сравнения в магазине разных моделей будете учитывать вышеописанные показатели, то вам не составит труда подобрать высокопроизводительную и эффективную модель аппарата для сварки в домашних условиях.

Оборудование для сварки сегодня используют не только профессиональные сварщики. Сегодня его можно встретить и у обычных граждан, не имеющих отношения к этой профессии. Покупают же они эти устройства из-за того, что у них часто возникает необходимость в проведении сварочных работ. И, естественно, наиболее качественно соединить изделия из металла можно только с помощью специализированного оборудования.

Но не все знают, какой выбрать сварочный аппарат. Ведь сегодня производители выпускают несколько видов таких агрегатов, которые вдобавок ко всему отличаются между собой разными рабочими характеристиками.

О том, что они означают и какие из них являются наиболее важными, большинство потребителей не догадывается. Поэтому часто они ошибаются с выбором оборудования для сварки. Однако, если разобраться, то в этом нет ничего сложного. Чтобы подобрать достойного качества оборудование для сварки, достаточно запомнить несколько ключевых параметров, от которых зависит производительность и эффективность их работы.

Но главное — необходимо уяснить, что среди всех представленных устройств именно инверторы лучше всего приобретать для использования в домашних условиях, а также на даче. Научиться работать с ними сможет даже человек, который никогда ранее не занимался сваркой.

tokar.guru

Сварочный аппарат: разновидности и особенности

Время чтения: ≈9 минут

Аппарат для сварки играет главную роль в сварочном процессе. Главнее него разве что сварщик. По этой причине целесообразно начинать свое обучение азам сварки именно со сварочного аппарата. Ведь от его правильной работы во многом зависит конечное качество сварного шва.

Что вам нужно знать о сварочных аппаратах? Прежде всего, их разновидности и принцип действия. Прежде чем вы приступите к практике вам нужно будет выбрать тот сварочный аппарат, который будет отвечать вашим требованиям. И лишь затем вы будете изучать тему настройки сварочного аппарата и его и применения. В этой статье мы как раз и расскажем вам, какие бывают виды сварочных аппаратов.

Содержание статьи

Разновидности сварочных аппаратов

В этой статье мы не будем перечислять все возможные разновидности сварочного оборудования, а расскажем только о самых популярных. Они используются в 98% случаев. Им под силу как гаражная работа, так и заводские условия.

Итак, чаще всего сварщики используют трансформатор, выпрямитель, инвертор или полуавтомат. У профессиональных сварщиков может быть несколько разных сварочных аппаратов для выполнения разных задач. Далее мы подробно расскажем о каждом типе. Вы узнаете устройство и принцип работы каждого типа сварочника.

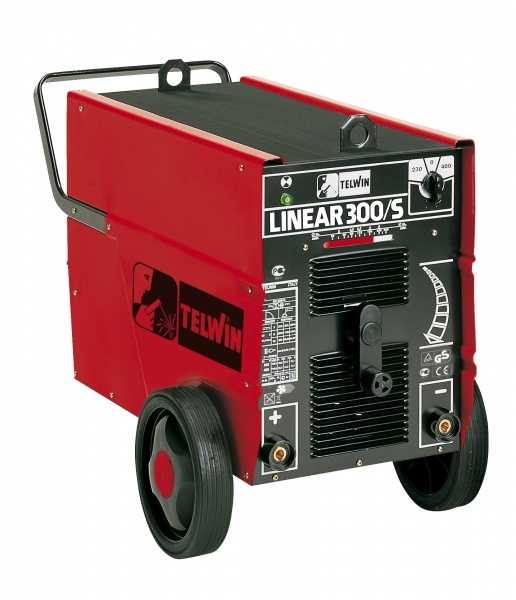

Трансформаторы

Сварочный трансформатор — это один из старейших типов сварочного оборудования. Данный аппарат способен преобразовывать напряжение, поступающее от внешнего источника тока, в напряжение для выполнения сварочных работ. Проще говоря, он понижает входящее напряжение 220В таким образом, чтобы его можно было использовать для сварки.

Устройство сварочного аппарата трансформаторного типа включает в себя несколько компонентов. Вам важно знать о двух из них — о первичной и вторичной обмотке, которые в совокупности называют силовым трансформатором. Отсюда и название данного типа сварочников. Именно благодаря встроенному силовому трансформатору удается преобразовывать входное напряжение.

Чтобы отрегулировать силу тока у трансформаторного сварочного оборудования нужно как минимум разбираться в основах электротехники. Ведь для банального уменьшения или увеличения сварочного тока вам необходимо либо изменить индуктивное сопротивление всей цепи, либо использовать тиристоры. Здесь не получится просто повернуть регулятор на нужное значение тока.

Это не единственная сложность, с которой вам придется столкнуться при работе с трансформатором. Во-первых, такое оборудование работает только на переменном токе. А это значит, что дуга будет гореть нестабильно и без должной практики у вас просто не получится сформировать шов. Эта проблема частично решается, если использовать электроды для переменного тока.

Также трансформатором не получится сварить нержавеющую сталь и вообще любые цветные металлы. Поскольку такая работа требует применения постоянного тока. Не забываем и о габаритах трансформатора. Зачастую это очень громоздкие и неподъемные аппараты, которые трудно перемещать с места на место. Нужно использовать специальную тележку.

Но не все так плохо, как может показаться на первый взгляд. У трансформатора есть и свои плюсы. Во-первых, такое оборудование стоит недорого, при этом способно выдавать большое значение тока. А это значит, что имея всего один дешевый трансформатор вы сможете варить даже самые толстые металлы. К тому же, такое оборудование технологически несложное и его можно дешево ремонтировать. А если вы варите в гараже и не перемещаетесь во время работ, то вес и размеры трансформатора не важны.

Выпрямители

Выпрямитель во многом схож с трансформатором, но имеет одно существенное отличие. Чтобы понять, как работаетстандартный выпрямитель, нужно изучить принцип работы трансформатора (описанный выше) и добавить к этому выпрямительный блок. Две катушки, образующие силовой трансформатор, преобразовывают входной напряжение и выдают переменный ток для сварки. Выпрямительный блок, в свою очередь, преобразовывает переменный ток в постоянный.

Поняли? Главное отличие выпрямителя от трансформатора — это род тока. В трансформаторе он переменный, а в выпрямителе он постоянный. В остальном отличий нет. И конструкция, и размеры зачастую одинаковы. Только в выпрямителе есть дополнительный выпрямительный блок.

Нетрудно догадаться, что из-за преобразования переменного тока в постоянный перед сварщиком открывается больше возможностей. Вы можете варить любые металлы, в том числе цветные. Дуга будет зажигаться легко и гореть стабильно. Швы будут качественнее и ровнее. И в целом сварка выпрямителем существенно упрощает работу.

Из-за схожей технической части недостатки у выпрямителя такие же, как и у трансформатора. Большой вес и немаленький размер выпрямителя не подойдут для тех, кто хочет перевозить аппарат по всему цеху или участку на даче. К тому же, выпрямитель стоит дороже, чем трансформатор, поскольку обладает большим функционалом. Еще выпрямители (как и трансформаторы) нуждаются в частом охлаждении, из-за чего время работы существенно сокращается.

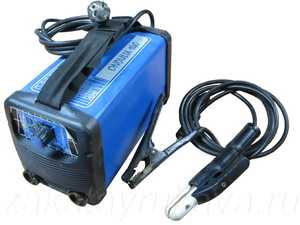

Инверторы

Инверторное оборудование самое популярное среди всех типов аппаратов для сварки. Стандартный инвертор состоит из трансформатора, как и предыдущие типы. Но дополнительно используется блок микросхем и дроссель.

Принцип работы сварочного аппарата инверторного типа следующий. Входное напряжение подается в дроссель, который выполняет роль выпрямителя (преобразовывает переменный ток в постоянный), затем напряжение подается на микросхемы, которые увеличивают частоту тока. Затем ток поступает на трансформатор, а после и на сварочную дугу.

Читайте также: Выбор сварочного инвертора

Главное отличие инвертора от предыдущих типов — это не только применение микросхем, но еще и использование высокочастотного трансформатора вместо силового. Высокочастотные трансформаторы намного меньше и легче силовых, поэтому их легко можно встроить в небольшой корпус инвертора.

Кстати, вес инверторного сварочника может удивить вас. В продаже есть модели, вес которых не превышает 5 килограмм. Такие аппараты можно брать с собой для работы на высоте или в труднодоступных местах.

Также такие аппараты можно использовать для сварки металлас применением разных технологий. Инверторы используются для ручной дуговой сварки, для сварки в среде защитных газов, для резки металлов.

Это не единственные плюсы инвертора. Такой тип оборудования не нуждается в частом охлаждении, может интенсивно работать на протяжении долгого времени. Чтобы отрегулировать ток достаточно просто повернуть ручку регулировки на заданное положение.

Отдельное достоинство инвертора — это встроенные микросхемы. Благодаря им производители могут внедрять в аппарат дополнительные функции, упрощающие и ускоряющие работу. Дополнительный функционал помогает отрегулировать сварочный ток вначале работы, предотвращает прилипание электродов к металлу и сокращает длину дуги в нужные моменты.

Также инверторные сварочные аппараты можно использовать в условиях нестабильного входного напряжения. Например, на даче. Для многих моделей инверторов достаточно напряжения в 170В.

Но мы все знаем, чем технологичнее устройство, тем быстрее оно ломается и сложнее ремонтируется. Это главный недостаток инвертора. Чтобы починить сломанный инверторный аппарат вам придется нести его в сервисный центр. Чудо, если это гарантийный случай. А если нет? Тогда придется выложить круглую сумму на ремонт.

Также вам придется следить за условиями эксплуатации и хранения инвертора. Если трансформатор можно просто поставить в гараже и забыть о нем, то для инвертора это закончится плачевно. Его обязательно нужно хранить в сухом отапливаемом помещении, без перепадов температур и влажности. Еще один враг инвертора — вездесущая пыль, которой так много в цеху или в гараже. Пыль выводит из строя транзисторы, оседая на охлаждающей системе инвертора.

К тому же, цена на подобное оборудование в разы выше, чем на трансформатор или выпрямитель. Да, сейчас китайские компании выпускают очень дешевые инверторы, стоимостью менее 50$. Но такой аппарат прослужит вам очень недолго. Поэтому нужно покупать инвертор из средней ценовой категории, хотя бы за 100-200$.

Полуавтоматы

Полуавтомат — это обычный инвертор, но со встроенным механизмом подачи сварочной проволоки и режимами сварки, предназначенными для работы в среде защитного газа. С помощью этого аппарата можно варить без электродов, заменив их на присадочную проволоку.

Также для работы с полуавтоматом вам понадобится газовая горелка, через которую будет подавать газ и проволока. И сам газовый баллон. В качестве газа можно использовать аргон, гелий, углекислоту или смесь из этих газов.

Почему такой аппарат называется полуавтоматом? Все просто. Проволока подается в полуавтоматическом режиме. Сварщик сам задает скорость подачи, а механизм в процессе сварки подает проволоку с заданной скоростью.

Во многих полуавтоматах есть режим, с помощью которого можно использовать данный аппарат как инверторный. В таком случае его применение и принцип работы не будут отличаться от сварки инверторным сварочным аппаратом, о котором мы говорили выше. А вот если включить режим полуавтоматической сварки, то принцип работы изменится.

Во-первых, в сварочную зону с заданной скоростью будет подаваться проволока, а не электрод (как нам бы пришлом делать при сварке выше описанными аппаратами). Во-вторых, одновременно с проволокой в зону сварки подается защитный газ из баллона, который защищает шов от окисления.

С помощью полуавтомата можно варить любые металлы, в том числе цветные, и все типы стали. Поэтому в последние годы сварка полуавтоматом приобрела большую популярность. Она технологична, швы получаются очень качественными, формируются легко и быстро. По этой причине полуавтоматы незаменимы в автомастерских, на крупных заводах и в гаражах домашних умельцев.

Но не нужно забывать, что хоть полуавтомат не такой большой и тяжелый, к нему прилагается баллон с газом. И его не всегда удобно переносить с места на место. Так что варить на высоте вряд ли получится. Также полуавтомат — это самый дорогой тип оборудования из всех, что мы описывали в этой статье.

Вместо заключения

Вот и все, что мы хотели рассказать вам о наиболее часто применяемых сварочных аппаратах. Конечно, есть еще и другие типы сварочников, но они используются редко, и вы вряд ли будете применять их в своей практике.

Надеемся, эта статья поможет вам выбрать, какой сварочный аппарат для вас необходим. При этом вам вы можете выбрать как временный бюджетный инвертор для обучения, так и дорогой полуавтомат с прицелом на будущее. Все зависит от ваших желаний и возможностей. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

Чем инверторная сварка отличается от трансформаторной

Главная » Статьи » Чем инверторная сварка отличается от трансформаторной

Что выбрать: сварочный трансформатор или инвертор

Сварочное оборудование имеет разное назначение. Все зависит от типа работ, нагрузки в сети, а также от профессионализма сварщика.

Трансформатор для сварки может выдерживать длительные нагрузки, поэтому возможна его эксплуатация на протяжении всего рабочего дня, этот аппарат хорошо сопрягается с таким прибором, как осцилятор. Оборудование имеет качественную защиту от перегрузок, отлично реагирует на нестабильность напряжения, поэтому его чаще всего выбирают для производственных нужд. К недостаткам можно отнести: не комфортность в регулировке напряжения и тока.

Инвертор – малогабаритное оборудование, доступно происходит регулировка напряжения и тока (при отсутствии электрической дуги).

Аппарат такого назначения не рассчитан на длительный период беспрерывной работы, поэтому на каждой модели указаны конкретные режимы работы инвертора. Эти приборы лучше эксплуатировать в стабильных климатических условиях, без перепадов температур, а также категорически запрещено использовать во влажных и сырых условиях. Не рекомендовано применять в помещениях: пыльных, а также с наличием металлической стружки.

Чтобы лучше понять отличие этих двух приборов, которые могут выполнять сварочные работы, постараемся провести небольшой анализ сварочного оборудования таких типов.

Чем отличается инвертор от трансформатора

Сварочный трансформатор – это прибор, выполняющий одновременно несколько функций: трансформирование, выпрямление и балансирование напряжения. Имеет большие габариты, рассчитан на работу, на следующих площадках: заводах, стройках, портах и в промышленных цехах.

Хочется сказать, что промышленность выпускает множество модификаций сварочного оборудования, в том числе и универсального назначения. Типичным представителем такого производства есть компания, выпускающая сварочный аппарат Сварог цена на который разная, равно как и модельный ряд. Ознакомиться с оборудованием можно на сайте производителя. Стоимость зависит от технических характеристик аппаратов, их габаритов и функционального назначения.

Принцип действия инвертора основан на преобразовании входящего переменного напряжения, в постоянное, а также существует возможность преобразования токов в нужные для использования в этом оборудовании. Эксплуатация допускается в большом разбросе сетевого напряжения, без изменения основных выходных частотных параметров.

Для нечастого использования приборов для сварочных работ, например, дома, на даче, в гараже – выгоднее покупать инвертор.

Сварочный инвертор имеет надежную защиту от «скачков» как по напряжению, так и по току, также есть хорошая защита от перегрева, при любых допустимых режимах использования.

При правильном выполнении всех инструкций и рачительном отношении к аппаратуре, вы надежно защищаете инвертор от выхода со строя.

Работа инвертора происходит с применением электродов, для создания электрической дуги.

Электроды бывают разного назначения, их использование зависит от характера рабочих поверхностей, а также величины и прочности прокладываемого шва. Купить электроды для ручной сварки можно в специализированном обычном или интернет-магазине. Они имеют разные марки, это связано с возможностью сваривать разноименные материалы или трудно свариваемые.

Квалифицированные сварщики отлично разбираются во всех этих нюансах, для новичков – все указано в техпаспорте инвертора.

Стоит помнить, что электроды одной и той же марки, не могут качественно подходить для всех видов работ. Качество шва зависит как от материала, находящегося в работе, так и от правильно выбранного электрода. Сложностей с выбором электродов,  не может быть, ведь на каждой упаковке товара написано его назначение.

xohhi.com

Инвертор или сварочный трансформатор: что выбрать?

Подробности Опубликовано: 10 августа 2016

Сегодня сварочные аппараты являются неотъемлемым элементом арсенала не только профессиональных, но и многих домашних мастеров. Видов оборудования для сварки современный рынок предлагает огромное количество. Наиболее востребованными являются инвертора и трансформаторы, другие сварочные агрегаты тоже пользуются популярностью, но выбор зачастую делается между этими двумя вариантами. Чему же отдать предпочтение?

Отличия в принципах работы

Главным недостатком традиционных сварочных трансформаторов является  неустойчивость дуги и зависимость стабильности работы от скачков в электрической сети. У инверторов этого минуса нет, поскольку они обеспечивают устойчивый сварочный ток, на который не влияют перепады напряжения. Соответственно, дуга у инверторов стабильна, что гарантирует незначительное разбрызгивание металла при сварочном процессе.

Следует отметить и значительно меньшее потребление инверторами тока, нежели трансформаторами. Кроме того, они могут функционировать и от автономных источников питания с бензиновыми или дизельными моторами. Работать с инверторами проще и приятнее, чем с трансформаторами.

Отличия в габаритах

Сварочный трансформатор достаточно габаритный и тяжелый – вес большинства моделей достигает 40 кг. Инверторы отличаются легковесностью и компактностью, что позволяет без проблем их переносить и работать в труднодоступных местах. Среди инверторов можно найти модели весом менее 4-х кг, успешно работающие с электродами диаметром 3-4 мм.

Отличия в стоимости

Приобрести сварочный трансформатор можно за сумму в 2 раза меньшую, нежели инвертор. Обслуживание и ремонт трансформаторов тоже стоит значительно дешевле. Однако в пользу инвертора говорит экономия электроэнергии и долгий срок службы. Инверторные модели считаются более прогрессивным вариантом, многие мастера предпочитают работать именно с ними.

Однако стоит помнить, что качество сварки зависит не от оборудования, а от квалификации специалиста. Поэтому выбирать, какой из аппаратов приобрести, должен решать только мастер, исходя из собственных предпочтений и нужд.

Этой осенью мы решились отремонтировать крышу на д…

Углошлифовальная машинка (УШМ), называемая в прост…

Слышали такую летучую фразу: «Нервы как стал…

Знаете, каким количеством ударов обычный человек з…

Подобрать тюль иногда довольно сложно, ведь соврем…

В современном мире представлено огромное количеств…

Делать ремонт в зале — дело серьезное, особенно ес…

3D фотообои – уникальный отделочный материал для в…

Фотопечать на натяжных потолках дает широкий прост…

Маленькие проходные комнаты, совмещенный санузел,…

Ассортимент клея для экструдированного пенополисти…

Современный ресторан представляет собой заведение…

Ванная комната в хрущевке зачастую представляет с…

Для вас самая красивая подборка клубм.

Ванная комната то место, где мы тратим около часа…

Отделочные работы в холодное время года – дело не…

tadgikov.net

Разница между «инвертором» и «трансформатором»

Сварочные аппараты бывают двух популярных разновидностей — трансформаторные и инверторные. В чем заключаются особенности тех и других? Чем отличается «инвертор» от «трансформатора» в контексте обозначения тех или иных разновидностей сварочной техники?

Содержание статьи

Что представляет собой «инвертор»?

«Инвертор» относится к инновационным устройствам для сварки. Принцип его работы заключается в способности преобразовывать электрический ток, поставляемый по переменным сетям (самым распространенным), в выпрямленный постоянный, а после — и переменный с нужной частотой, а также силой, достаточной для осуществления качественной сварки. Для этого используется встроенный выпрямитель «инвертора».

Исследуем более подробно принципы работы инверторного агрегата.

После выпрямления ток сглаживается специальным фильтром, который присутствует в конструкции рассматриваемого аппарата. После — посредством особых транзисторов вновь преобразуется в переменный, но с очень высокой частотой — в несколько десятков кГц. Для сравнения: по сетям электрический ток распространяется с частотой в 50 Гц. Напряжение высокочастотного тока в «инверторе» снижается примерно до 70-90 В, в то время как сила тока увеличивается — примерно до 100-200 А.

Подобная технология позволяет формировать ток для сварки посредством аппаратов с небольшими габаритами, и притом потребляющих относительно немного электроэнергии.

Современные инверторные аппараты, как правило, обеспечивают существенно более высококачественную сварку, чем агрегаты многих других типов. Более того, как считают некоторые эксперты, «инверторы» более удобны в пользовании, чем аналоги. Данные агрегаты хорошо подходят начинающим, имеющим небольшой опыт, сварщикам. Хотя, конечно, применение соответствующих аппаратов требует достаточно высокого уровня профессиональной подготовки работника.

В руки сварщика попадает агрегат с относительно небольшими габаритами и весом — порядка 4 кг. Его удобно переносить с одного места на другое, осуществлять сварку в труднодоступных участках зданий.

В числе наиболее примечательных свойств сварочных аппаратов, о которых идет речь, — способность функционировать даже при не самой стабильной сети, а при необходимости — питаться от автономных домашних электростанций.

«Инверторы» обеспечивают наиболее стабильную подачу сварочного тока. Тот факт, что на входе могут быть колебания напряжения, не играет роли. В результате формируется в достаточной мере устойчивая сварочная дуга. Кроме того, подобная технология сварки значительно уменьшает разбрасывание капель расплавленного металла.

В числе недостатков «инверторов»:

  • высокая цена;
  • возможность отказов в работе при температуре ниже минус 15 градусов.

Кроме того, особенностью многих инверторных сварочных агрегатов является необходимость задействовать кабель питания, длина которого не превышает 2,5 метров.

к содержанию ↑

Что представляет собой «трансформатор»?

Трансформаторные агрегаты для сварки функционируют на переменном токе и в общем случае не выпрямляют его перед подачей на электрод. Данная особенность предопределяет часто не самое высокое качество формирования швов во время сварки.

Для того чтобы оптимизировать результат работы, сварщик может задействовать внешний выпрямитель. Но нужно иметь в виду, что подобный агрегат стоит недешево: его цена может быть сопоставима со стоимостью «трансформатора». К тому же инсталляция выпрямителя заметно утяжеляет сварочную систему, и потому перенести ее с одного места на другое столь же легко и оперативно, как в случае с «инвертором», непросто.

«Трансформаторы» работают без сбоев и обеспечивают хорошее качество сварки при условии стабильной подачи электричества. Не все типы агрегатов, относящихся к трансформаторным, корректно функционируют при подключении к тем же автономным электростанциям. Пользование «трансформатором» требует особенно высокой квалификации сварщика, наличия у него значительного опыта работы с данным оборудованием.

Рассматриваемые агрегаты не всегда позволяют обеспечивать плавную регулировку подачи сварочного тока. Они менее экономичны, чем «инверторы». Их вес значительно больше, чем у сварочных аппаратов первого типа: он может составлять порядка 40 кг.

В числе неоспоримых достоинств «трансформатора» — простота. Данный аппарат функционирует за счет преобразования тока, подаваемого на трансформатор, — первичного — во вторичный, характеризующийся относительно невысоким напряжением и большой силой тока. В данном случае задействуется принцип электромагнитной индукции. Он предполагает формирование коэффициента преобразования за счет разницы между показателями количества витков на разных участках обмотки — первичном и вторичном.

Таким образом, рассматриваемый агрегат — очень надежный, простой в инсталляции.

«Трансформаторы» стоят относительно недорого. Для них не свойственна сильная чувствительность к морозам — как в случае с «инверторами». Поэтому во многих сферах применения сварочных аппаратов «трансформаторы» незаменимы.

к содержанию ↑

Сравнение

Есть, безусловно, не одно отличие «инвертора» от «трансформатора» в контексте сварочной техники. Разница между рассматриваемыми типами агрегата особенно очевидна при их сравнении в аспекте:

  • подаваемого на электрод тока;
  • используемых источников электроэнергии;
  • размеров;
  • веса;
  • качества сварки;
  • цены;
  • морозоустойчивости.

Более наглядно отразить то, в чем разница между «инвертором» и «трансформатором», нам поможет небольшая таблица.

к содержанию ↑

Таблица

Инверторные сварочные аппаратыТрансформаторные сварочные аппараты
Функционируют за счет преобразования переменного тока в постоянный и далее — обратно в переменный с высокой частотой и силой токаФункционируют за счет усиления тока при использовании принципа электромагнитной индукции
Предполагают выпрямление тока перед подачей на сварочный электродТребуют в этих целях задействования выпрямителя — довольно дорогого агрегата, и к тому же заметно утяжеляющего сварочный аппарат
Имеют небольшой размер и весИмеют, как правило, существенно больший размер и вес
Во многих случаях позволяют обеспечить более высокое качество сваркиНе всегда обеспечивают качество сварки, сопоставимое с тем, что достигается на «инверторах»
Стоят дорожеСтоят дешевле
Менее морозоустойчивыБолее морозоустойчивы

thedifference.ru

www.samsvar.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
