Сварочный плазменный аппарат – Плазменные сварочные аппараты для дома, дачи, производства, для сварки, резки, пайки

Содержание

Аппарат для плазменной резки и сварки: лучшие модели

Плазменные аппараты сварки, резки, пайки приобрели обширное распространение за счет обеспечения возможности выполнения задач с высокой эффективностью в короткие сроки. При помощи них можно работать практически с любым металлом и электропроводящими материалами.

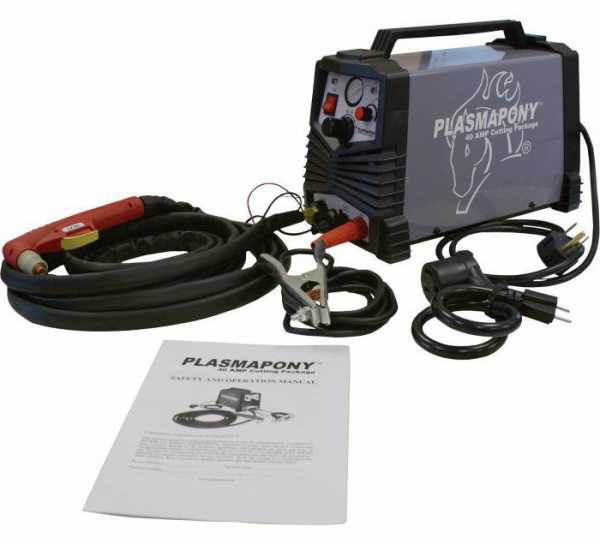

Аппарат для плазменной резки и сварки: описание

Резка происходит путем плавления и смешения металла с высокотемпературной плазмой, которая создается электрической дугой из инертного вещества. Так, в устройстве атмосферный ионизированный воздух направляется через отверстие в горелке под давлением в необходимом количестве и переводится в состояние плазмы.

Итоговый результат и эффективность могут быть улучшены при использовании нескольких видов инертного газа, что особенно актуально для цветных металлов. Именно поэтому стоит проявить внимательность при подборе устройств и учесть все параметры.

Выбор

Аппарат для плазменной резки и сварки подходит для обработки тугоплавких, цветных металлов (алюминия, меди), черного метала (чугун, нержавеющая сталь и варианты с различным легированием), а также других типов материалов. Сегодня в магазинах представлен обширный ассортимент инструментов, для выбора оптимального варианта необходимо определиться с имеющимися задачами и условиями эксплуатации. После этого производится выбор из подходящих моделей.

Главным критерием являются материалы, с которыми может работать устройство. Рекомендуется выбирать агрегат с широким набором функций и возможностью резки различных металлов. При этом нужно отметить, что стоимость напрямую зависит от функционала и известности марки. Также нужно обратить внимание на размеры толщины резки. Чаще всего данный параметр указывается для листов из стали, реже всего можно встретить обозначение для нержавейки. По этой информации можно понять возможности резки различных вариантов.

Поджиг дуги

Все модели объединены идентичной схемой работы и общим конструктивным исполнением, при этом данные параметры одинаковы у любых изготовителей. Различие заключается в способе поджига дуги, здесь возможны следующие варианты:

  • Включение пилотной дуги возбуждает плоскость основного элемента. То есть вначале приводится в действие пилотная дуга с низкой мощностью, которая находится на дополнительном контуре плазмотрона. При помощи сжатого воздуха образуется дуга, она замыкается на плоскости материала, тем самым формируя главную дугу. Аппарат для плазменной резки и сварки с подобным методом поджига является оптимальным вариантом для работ с металлической обрешеткой и сеткой.
  • Возбуждение с высокой частотностью. В этом случае формирование дуги происходит только при условии электрического разряда между головкой плазмотрона и листом материала. Такая методика сегодня является наиболее распространенной.
  • Контактный поджиг. Дуга возникает при соприкосновении с заготовкой. Чаще всего можно встретить на приспособлениях бюджетной категории, отличающихся небольшой силой тока. Они характеризуются быстрым износом сопла плазматрона и других его деталей. В настоящее время изготовители все чаще устанавливают другие варианты поджига.

Принимая в расчет информацию, указанную выше, будет проще определиться с желаемой моделью и не ошибиться с имеющимися свойствами.

Преимущества и недостатки

Аппарат для плазменной резки и сварки, фото которого представлено выше, обладает множеством положительных сторон, среди которых стоит отметить следующие:

  • Качество резки характеризуется высокой точностью и аккуратностью. Даже при наличии небольшого опыта соответствующих работ легко предотвратить такие недочеты, как наплывы и грат на обрабатываемых поверхностях.
  • Безопасность. Вероятность возгорания сводится к минимуму при отсутствии взрывоопасных и воспламеняемых газов. Аналогичные характеристики способен обеспечить лишь дуговой ручной метод.
  • Отсутствие деформации листов, волн и трещин на металлических поверхностях.

Некоторые устройства отличаются достаточно высокой стоимостью, что является единственным недостатком. При этом всегда можно постараться подобрать вариант с подходящей ценой и необходимыми характеристиками. Для осуществления резки в домашних условиях будет вполне достаточно агрегата со средними мощностными характеристиками.

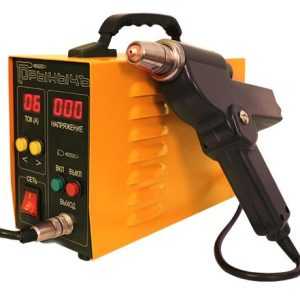

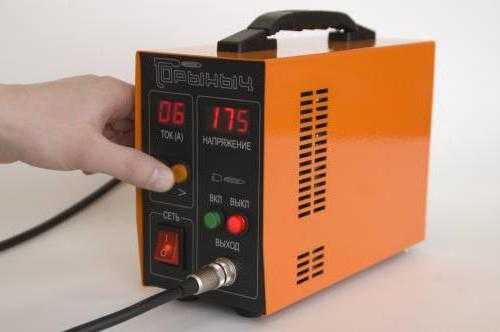

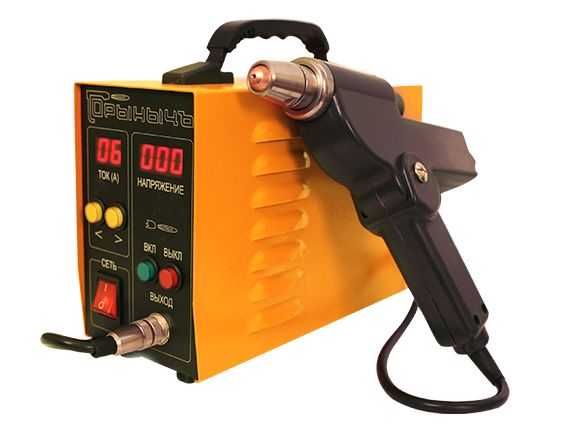

“Горынычъ”

Устройство “Горынычъ” - аппарат плазменной сварки и резки российского производства подходит для работ, связанных с высокотемпературным воздействием. Возможно использование как для металлов, так и для других категорий материалов, не подверженных горению. Он представляет собой электродуговой генератор плазмы, образуемой при нагреве электронной дуги. Испарения рабочего состава, доходя до температуры ионизации, выводятся плазменной струей под давлением. В качестве рабочей жидкости может выступать этиловый спирт или вода, выбор того или иного варианта осуществляется в соответствии с поставленными задачами. Струя при этом имеет температуру в пределах 6000 градусов. Главными элементами аппарата являются блок управления и плазменный генератор.

“Горынычъ”, аппарат плазменной сварки и резки, отзывы в основном получает положительные. Многие пользователи отмечают его высокую скорость работы и многофункциональность.

“Сварог CUT 40 B”

Устройство отличается небольшим весом и компактными габаритами, его главное предназначение заключается в обработке тонких материалов. Оно создано на основе инверторной схемы и специальных транзисторов. Агрегат оснащается евроразъемом для горелки и удобной панелью управления. В процессе работ не возникает деформация материала, при этом желательно резать листы с толщиной в пределах 0,12 см.

Он имеет следующий принцип работы: ток подходит к электроду плазмотрона, сам плазменный факел поджигается осциллятором с высокой частотностью после нажатия на кнопку.

Достоинства:

  • отсутствие возможности опрокидывания благодаря достаточной устойчивости;
  • экономичность;
  • низкая стоимость;
  • нет необходимости в создании определенных условий работ;
  • интуитивно понятное управление;
  • удобная перевозка за счет специальной рукояти и небольшой массы.

Среди недостатков стоит отметить невысокий ресурс плазматронного устройства.

Rilon CUT 40

Данный агрегат, так же, как и аппарат плазменной сварки, резки металла “Горынычъ”, позволяет работать с любыми типами токопроводящих основ: это различные сплавы, оцинкованная сталь, алюминий, медь. Бесконтактный поджиг работает на высокочастотном управлении. Возможно использование для материалов с толщиной около 20 мм, благодаря высокому уровню режущего тока. Степень воздействия зависит от толщины заготовки и характеристик металла. При помощи цифрового индикатора устанавливаются необходимые критерии.

Достоинства:

  • используется в широком диапазоне температур;
  • обеспечивает обработку любых сплавов и материалов;
  • основан на современной технологии;
  • отличается высокой скоростью резки и качественным формированием шва;
  • не возникает деформация заготовки.

Стоит отметить, что устройство не подходит для промышленных условий и активного использования.

BRIMA CUT-120

Аппарат для плазменной резки и сварки отличается небольшой массой основного трансформатора и компактными размерами, при этом он оптимально подходит для использования при демонтаже металлических конструкций. Применяется для работ с медью, цветным металлом, углеродистой и нержавеющей сталью с толщиной не более 35 мм. Состоит из газового редуктора, обратного силового провода и воздушного рукава.

Достоинства:

  • экономичность;
  • постепенное изменение основных параметров процесса;
  • качественное отведение тепла благодаря наличию множества отверстий в корпусе;
  • возможность регулировки дуги;
  • эффективная резка материала;
  • легкая и чистая обработка металлических элементов с большой толщиной;
  • высокая скорость проведения работ.

FUBAG PLASMA 40

Аппарат для плазменной резки и сварки подходит для любых токопроводящих материалов с толщиной не более 12 мм. Расходные элементы, такие как катод и сопло, отличаются длительным периодом использования. Поджиг дуги имеет высокочастотное управление.

Положительные стороны:

  • обеспечивает быструю резку заготовок;
  • возможно подключение к стандартной сети 220 В, благодаря чему расширяется область использования и упрощается эксплуатация;
  • достаточно надежный резак;
  • образуется качественный шов без наплывов.

fb.ru

Оборудование для плазменной сварки: назначение, особенности, виды

Главная страница » Плазменная сварка » Оборудование

Плазменная сварка активно используется не только в промышленных масштабах, но и при домашних ремонтно-строительных работах. Поскольку спрос на данную технологию не уменьшается, а наоборот, неуклонно растет, рассмотрим технологию данной сварки, необходимое для процесса оборудование и его основные свойства.

Назначение оборудования для плазменной сварки

Использование специальных видов металлов и их сплавов требует применения особых способов сварки. Ведь в большинстве случаев нержавеющая сталь, цветные металлы и другие материалы данной группы не поддаются обработке традиционными сварочными аппаратами. По этой причине была создана технология плазменной сварки, которая на данный момент нашла широкое применение в строительных и ремонтных работах.

Плазменная обработка основана на использовании ионизированного газа. Благодаря его свойствам температура сварочной дуги находится в границах от 5 до 30 тысяч градусов по Цельсию. Обычные сварочные аппараты могут достигать не более, чем 5 тысяч градусов. Под воздействием ионизированным газом на поверхность металла его ограниченная поверхность легко поддается плавлению.

Сварка плазмой алюминия


Чем отличается оборудование плазменной сварки от оборудования плазменной резки

Устройства, предназначенные для проведения сварки, производятся преимущественно в универсальном формате, позволяющем проводить сварку в различных направлениях и плоскостях. Например, зона работы сосредоточена на потолке или вертикальной стене и т. д. Сварочные аппараты, основанные на плазменных методах, работают по принципу плавления кромок деталей с последующим их соединением.

Оборудование плазменной сварки можно классифицировать по нескольким параметрам:

  1. По типу воздействия — прямое и косвенное.
  2. По методам стабилизации дуги — посредством газа, воды или магнитного поля.
  3. По силе тока — для микроплазменной сварки, на средних и высоких токах.

Устройства резки в свою очередь делятся на:

  • Трансформаторные и инверторные.
  • Водно-плазменные и воздушно-плазменные.
  • Контактные и бесконтактные.


Основное отличие работы устройств сварки от устройств резки в следующем:

  • Сварка проводит одновременно разрезание заготовок и заваривание мест разреза.
  • Резка расплавляет металл в месте, подверженном обработке, и затем выдувает с помощь фракции разжиженный материал.

Особенности оборудования для плазменной дуговой сварки

Плазменная дуга уступает по уровню возможностей лишь электронному и лазерному лучам. В остальном данный способ сварки более эффективен по сравнению с традиционными методами обработки металлов. Основные его преимущества делают использование плазмы более универсальным:

  • Давление на металлы увеличивается в несколько раз. Обычно показатели колеблются от 6 до 8 или 10.
  • Плазменная дуга получается меньшего диаметра, что позволяет работать более аккуратно и выполнять тонкую работу.
  • Дуга из плазмы поддерживается при наличии достаточно малого тока от 0,2 до 30 ампер.
  • Дуга имеет форму цилиндра, а не конуса.

В зависимости от того, какие задачи потребуется выполнить, оборудование плазменной сварки делится на 3 типа:

  1. микроплазменная аппаратура с силой тока от 0,1 до 25 А;
  2. оборудование со средними токами силой от 50 до 150 А;
  3. оборудование с большими токами силой от 150 А.

Микроплазменное оборудование позволяет работать с мелкими и тонкими деталями. Устройства средней мощности считаются самыми безопасными и мощными, а также похожими на аргоновую сварку.

Оборудование для ручной сварки

Довольно популярные ручные сварочные аппараты:

  • «Горыныч» — удобный аппарат для бытового использования. На данный момент выпускается в нескольких моделях. Основное их отличие — мощность, изменяющаяся от 8,10 до 12 ампер.
  • Аппарат сварки и резки Plasma 33 multi. Использует воздушно-плазменную сварку, способен сваривать металлы толщиной до 8 мм.
  • Другие популярные модели смотрите в разделе аппаратов.

Оборудование для плазменной наплавки

Среди оборудования, используемого для наплавки — напыления устойчивого покрытия на металлическую поверхность — стоит обратить внимание на:

  • SNMI — установки французской компании, предназначенные для осуществления плазменной наплавки с использованием порошка.
  • Оборудование производителя Castolin-Eutectic — Micro GAP 50 DC. Используется для проведения ручной наплавки.

Основные виды оборудования

Аппараты — применяются для проведения сварочных работ вручную.

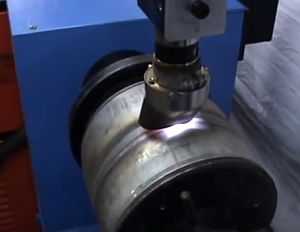

Установки — используются в промышленных масштабах. Мобильны, несмотря на крупные габариты изделия. Устанавливаются на специальных рамах.
Станки и машины — также служат для обеспечения промышленной сварки, более громоздкие и занимают больше места, чем установки. Но дают высокую скорость работы.

Наибольшее распространение получили именно аппараты и установки для плазменной сварки и резки, в том числе с ЧПУ.

Материалы плазменно-дуговой сварки

Расходные материалы требуются в любом производственном процессе. Плазменная сварка и резка — не исключение. Для работы с устройствами плазменной обработки металлов требуются следующие расходники:

  • Электроды, изготавливаемые из тугоплавких материалов, таких как вольфрам, цирконий или гафний. Электрод является одной из основных деталей плазматрона и подбирается в зависимости от типа работы.
  • Сопло. Для его изготовления используется медь или сталь. Изнашивается наиболее быстро из-за особенностей работы аппарата.
  • Завихритель или диффузор. Увеличивает давление и обеспечивает расширение, замедляя поток.

Обслуживание оборудования для плазменной сварки

Как и любое другое устройство, аппараты и установки плазменной сварки и резки металлов требуют внимания и ухода. Особенно это касается ремонта оборудования. Он может потребоваться в нескольких случаях:

  • При выходе из строя конкретных деталей. Чаще всего это расходные материалы, указанные в пункте выше.
  • При возникновении короткого замыкания.
  • При сильных перепадах напряжения.

Вне зависимости от типа поломки владелец оборудования может потратить не так много времени на его ремонт. Это обусловлено стремлением производителей сделать починку устройств максимально удобной и простой. В аппаратуре зачастую не требуется производить замену всего модуля. Достаточно поменять одну изношенную или поврежденную деталь.
Обязательно нужно соблюдать условия эксплуатации аппаратуры. Такие как работа в сухом и максимально чистом помещении. Наличие пыли и влаги только испортит устройство.

plazmen.ru

Плазменные сварочные аппараты: видео, фото, своими руками

Аппараты плазменного вида в огромном количестве современных сварочных устройств, заняли важное место. Это многофункциональное устройство. Его используют:

  1. выполняя сварочный процесс;
  2. резку;
  3. термическую обработку;
  4. спаивание;
  5. воронение.

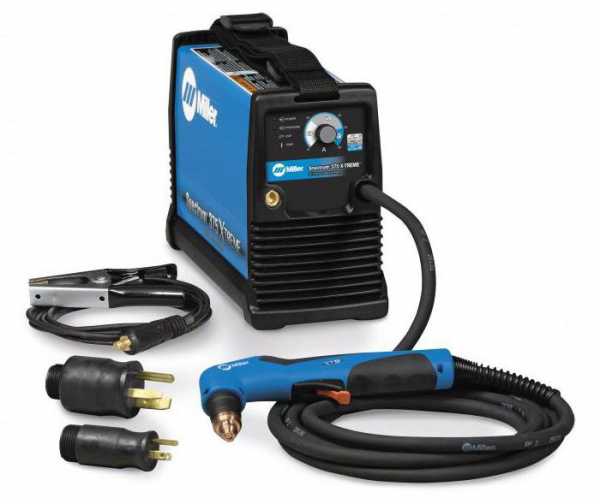

Инверторный плазменный сварочный аппарат

Работа данного аппарата основана на плазменном потоке, подаваемом под влиянием высокого давления. Это дает возможность производить не только сварку, но и резку. Многие считают данный факт нереальным, но высокотемпературный поток получается из самой обычной воды. Под действием испарителя она переходит в парообразное состояние. Выход через сопло становиться только одним вариантом для передвижения пара. Но, на этом выходе пар обрабатывают анодно-катодным действием, и таким путем он становится разогретой плазмой с очень высокой температурой (от 6 до 7 тыс. градусов).

Главная особенность такого аппарата состоит в его возможности быстро достигать показателей очень высоких температур. Буквально за несколько секунд создают поток плазмы с температурным показателем в 30 тыс. градусов.

Все современные устройства этого типа оснащают системой, которая регулирует температуру. Это превращает сварочный процесс в комфортную работу.

Объем факела легко контролируется специальной гайкой. Она помогает выставить не только размер, но и форму факела.

Функционирует сварочный аппарат от сетевого обеспечения, равного 220 В. А небольшая масса и компактность агрегата позволяют применить его и в гараже, и в доме. Это оборудование превосходно справляется с такими задачами:

  • нарезка металла толщиною в 5 мм;
  • соединение и резка керамики, стеклянных изделий и натурального камня.

В основу плазменного аппарата для сварки положили устройство — плазмотрон. Многие отмечают, что в этом названии есть что-то фантастическое. Он бывает двух типов:

  • Прямого действия. Их подключают, когда нужна генерация дуги.
  • Косвенного действия. Их подключают, когда необходима генерация струи плазмы.

Сварочный аппарат прямого действия использую немного чаще, зато устройства косвенного типа оснастили лучшей системой охлаждения. В процессе работы агрегатов прямого действия, дуга образуется в части между стержнем из вольфрама (он и является электродом) и изделиями, на которых проводят сварочные мероприятия. Данный сварочный аппарат на выходе образует дугу, которая имеет четкую форму цилиндра. Она немного расширена возле поверхности для работы. Эта дуга имеет очень высокую температуру, из-за чего данный вид агрегатов применяют для наплавок, резки и сварки изделий.

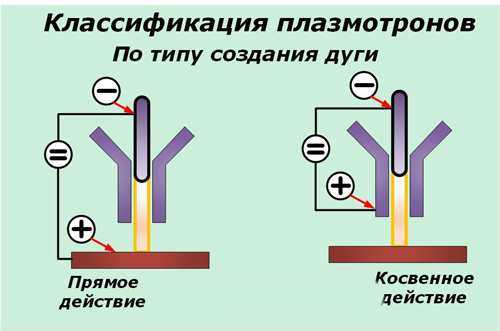

Типы дуг плазмотронов

Аппарат косвенного вида образует совсем другую форму дуги. Она конусовидная. И температура в данном случае немного ниже. Естественно, что и КПД такого устройства немного меньше. По вышеуказанным причинам, плазменные аппараты с косвенным действием используют только для напылений и для прогрева.

Кроме больших температурных показателей, плазменный аппарат имеет еще одну особенность. Он соединяет не только металлы, но и стекло, пластик, и даже разные по химическому составу материалы (например, заготовка из пластика и заготовка из металла). Для применения в быту эти устройства называют наиболее подходящим вариантом.

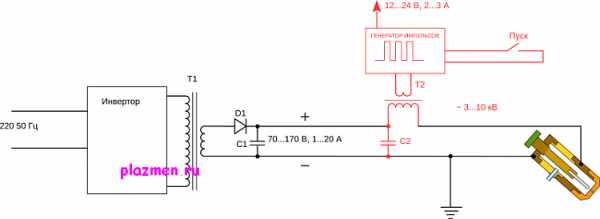

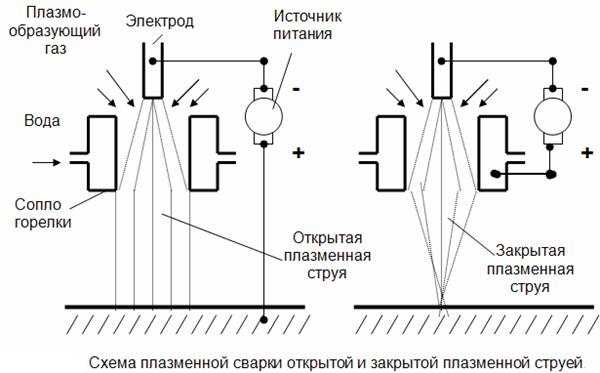

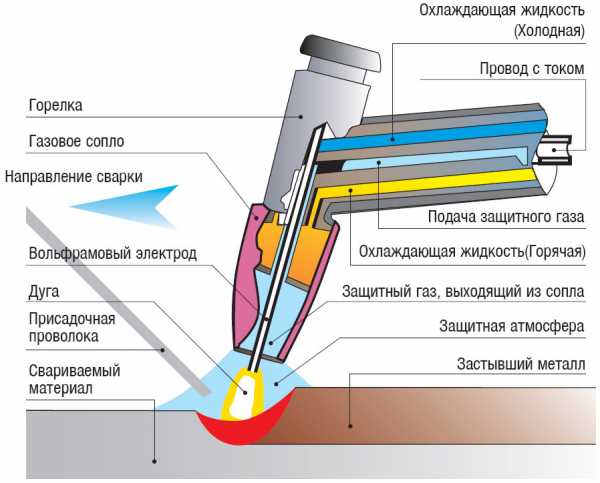

Схема работы плазменного сварочного аппарата
Принцип работы плазменного сварочного аппарата

Изготовление плазменного сварочного аппарата своими руками

Данный сварочный аппарат для полноценного функционирования потребует сжатого воздуха и электричества. Если для работы используется компрессорное оборудование, то аппарату будет нужно только электричество. Исходя из этого факта, при сварочных работах придется менять электроды и сопло.

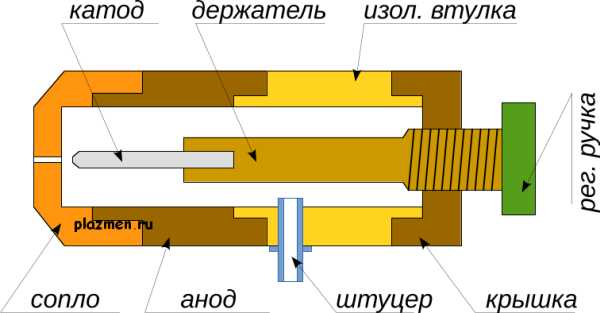

Сборочный чертеж плазмотрона
Детали для самодельного плазмотрона

Самостоятельная сборка устройства – это очень кропотливая работа. В первую очередь разрабатывают схему блока питания. От него зависит то, насколько полноценно будет работать сварочный аппарат.
Для работы необходимо:

  1. Дроссель, который используют для обычных сварочных аппаратов. Он стабилизирует напряжение. Без этого плазма будет гаситься постоянными скачками напряжения. А для сварочных мероприятий это недопустимо.
  2. Трехфазный тиристорный выпрямитель. Его включают в схему для выполнения ограничений подачи тока (в пределах 50 А).
  3. Машинный стартер. Он выполняет поджег в автоматическом режиме. Также для этой цели можно использовать трамблер.
  4. Создание корпуса требует особого внимания. Если запастись нужными материалами и хорошими станками для обработки металла, то самостоятельное изготовление завершиться качественным результатом.

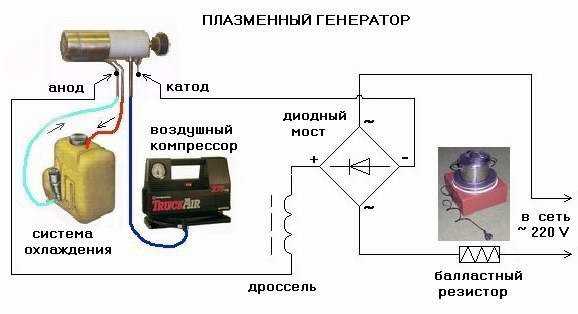

Для того, чтобы получить полное представление о том, как должен выглядеть сварочный аппарат, советуют выучить его схему. В сети есть огромное количество вариантов.

Горелка. Ей в устройстве принадлежит одна из главных ролей. Это простая рукоятка, где располагается анод и катод. Анод также является соплом, его изготавливают из меди. Во время работы он охлаждается водой. В роли катода используют вольфрам. Оба элемента между собою не контактируют, потому, что изолируют спецматериалами (чаще всего, для этого применяется асбест).

Для образования дуги плазмы между анодом и катодом используют постоянное напряжение (в 100 В). Эта дуга нагревает газ до нужных температурных показателей. Сварка начинает действовать, при этом появляется плазменный поток, в который помешают заготовки для сварки или производят резку.

Подводя итог, можно заключить, что плазменная сварка своими руками — это реальная вещь. В результате можно рассчитывать на качественное соединение деталей из металла. Такой аппарат придет на помощь во многих ситуациях, особенно актуальным он будет при ремонтных работах автомобиля.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

инструкция по использованию и изготовлению

Уже давно плазменный сварочный аппарат активно вытесняет подобные устройства со строительного рынка и становится все более доступным для обычных домашних умельцев.

Данный способ сварки кардинально отличается от традиционных уже давно существующих способов сварки и считается инновационным методом соединения различных металлов между собой.

Современные плазменные сварочные аппараты представляют собой достаточно компактные в размерах устройства, а сам процесс считается абсолютно безопасным для оператора, выполняющего работы.

Данное оборудование потребляет минимальное количество электроэнергии, что дает возможность значительно сократить финансовые затраты.

Отличительной чертой плазменной сварки является высокая производительность, притом, что работать своими руками на аппарате достаточно просто.

Стоит отметить и то, что качество и точность сварки или резки на таком универсальном оборудовании возрастает в несколько раз по сравнению с традиционными устройствами.

В настоящее время в специализированных магазинах предлагается большой выбор аппаратов для сварки плазмой, цена которых достаточно высокая.

Между тем, можно сделать своими руками плазменный аппарат для сварки и резки самых разных видов металлов.

При этом если будут соблюдены порядок и правила сборки аппарата, качество выполняемых работ по сварке и резке металлов останется на высоком уровне.

Характерные особенности

Основное предназначение плазменной сварки — это высококачественное соединение между собой таких материалов, как нержавейка, сталь и так далее.

При данном процессе происходит локальное плавление металлической поверхности под воздействием образованного в аппарате потока плазмы.

Вообще за плазму принимают некоторый ионизированный газ, в состав которого входят некоторые заряженные частицы, которые способны при определенных условиях проводить ток.

Таким образом, ионизация газа происходит в результате сильного нагрева дуги, которая под большой скоростью вытекает из резака или плазмотрона.

При проведении сварочного процесса температура дуги в некоторых случаях может достигать значения в несколько десятков тысяч градусов по Цельсию.

Плазменная сварка чем-то отдаленно по некоторым параметрам и технологии процесса напоминает аргонную сварку, однако в этом случае есть несколько характерных тонкостей и нюансов.

Видео:

В настоящее время для проведения сварочных работ и резки металлов можно приобрести компактный аппарат, а можно такое устройство сделать своими руками.

При плазменной сварке происходит определенное воздействие на обрабатываемую металлическую поверхность, причем эффективность такого воздействия находится на высоком уровне.

Следует отметить, что аппараты для сварки и резки плазмой сегодня активно используются как в тяжелой промышленности, так и в условиях дома, чтобы что-то можно было сделать своими руками.

Данным сварочным методом можно успешно работать с цветными металлами, их многочисленными сплавами, нержавеющей сталью и так далее.

Есть некоторые группы металлов, для которых сварка плазмой считается малоэффективной и в этом случае используют традиционные способы сварки и резки.

Одним из достоинств сварки плазмой является то, что при помощи нее можно сваривать между собой материалы с большой толщиной без какого-либо раздела кромок, а это значит, что шов можно сделать максимально прочным и качественным.

Правильно собранный самодельный аппарат даст возможность проводить сварку плазмой даже в труднодоступных местах, где традиционные способы будут не эффективны.

Ввиду того, что цена на данное профессиональное оборудование достаточно высокая, выходом из положения в этом случае может стать самодельный аппарат, изготовленный дома, цена сборки его своими руками будет достаточно приемлема.

Принцип работы

В настоящий момент в магазинах доступны самые разные типы устройств, предназначенных для сварки и резки металлических поверхностей при помощи плазмы.

Такое оборудование в несколько раз по своим техническим характеристикам и параметрам превосходит более привычные устройства, такие как сварочный трансформатор или полуавтомат.

Сегодня данный метод с использованием плазмы стараются использовать практически повсеместно, так как в этом случае увеличивается не только качество выполняемых работ, но и их скорость.

Кроме этого, уменьшается количество отходов и снижается потребление электричества, что делает работу с плазмой более экономически обоснованной.

При работе сварочного плазменного аппарата воздушно-электрический поток под большим давлением и с высокой температурой локализовано нагревает металлическую поверхность, которая практически мгновенно расплавляется.

Следует отметить, что при проведении плазменной сварки при помощи воздушно-кислородной системы, периодически необходимо перезаправлять воздушно-кислородные баллоны.

Видео:

В том случае, если в схему плазменного аппарата включен компрессор, то использование воздушно-кислородной смеси не требуется, а значит, нет необходимости проводить перезаправку воздушно-кислородной системы.

Образующаяся при работе плазменного аппарата дуга, формируется в устройстве, которое носит название плазмотрон.

При работе поверхность плазмотрона подвергается постоянному воздействию воздушно-кислородного потока воздуха для максимального охлаждения.

Сама плазменная струя имеет свои определенные рабочие параметры, а кроме этого, бывает косвенного или прямого воздействия.

Следует понимать, что при проведении работ с аппаратом для плазменной сварки и резки металлических поверхностей, необходимо соблюдать правила по технике безопасности.

Даже несмотря на то, что данный тип сварки считается одним из самых безопасных, все работы по обработке металла следует проводить либо на открытом пространстве, либо в гараже, который оснащен качественной вентиляционной системой.

Сам аппарат, даже несмотря на свои относительно компактные размеры, имеет достаточно высокий вес.

Кроме этого, устройства для воздушно-плазменной сварки или резки заводского производства стоят достаточно дорого, и позволить их себе может далеко не каждый.

В этом случае выходом из положения может стать плазменный сварочный аппарат, сделанный своими руками.

Порядок сборки

Обязательными элементами любого типа оборудования для плазменной сварки являются электричество, а также сжатый воздух.

В том случае, если вместо воздушно-кислородной системы используется обыкновенный компрессор, то можно обойтись лишь электрическим источником, сделанным своими руками.

Собирается плазменный сварочный аппарат по соответствующим чертежам и с использованием только качественных составляющих, своими руками.

В первую очередь, следует заняться разработкой и сборкой источника основного питания.

Для этого необходимо будет найти обыкновенный сварочный дроссель, который поможет впоследствии стабилизировать поступающее напряжение, а также трехфазный выпрямитель тиристорного типа.

Кроме этого, потребуется старый стартер от автомобиля, при помощи которого будет производиться поджог рабочей дуги в автоматическом режиме.

Далее следует подумать о материале и форме корпуса аппарата для плазменной сварки и резки.

Кроме этого, уделить внимание необходимо и выбору плазменной горелки, в которой будут располагаться необходимые в работе анод и катод.

В самодельном плазменном аппарате ток между анодом и катодом должен иметь постоянное значение в сто вольт.

Этого можно добиться, если использовать трансформатор с соответствующими рабочими параметрами.

Следует уделить внимание и включению в общую схему воздушно-кислородной установки, которая будет обеспечивать необходимое давление потока, а также охлаждать плазмотрон.

Таким образом, если все работы будут проведены последовательно и в соответствии с технологией, самодельный аппарат для плазменной сварки металлических поверхностей позволит выполнять большой объем соответствующей работы.

rezhemmetall.ru

Плазменный сварочный аппарат своими руками -

Главная страница » Своими руками » Плазменный сварочный аппарат своими руками



Практическая конструкция самодельного плазменного аппарата не фантастика. Имея хотя бы обычный сварочный трансформатор или инверторный сварочник, можно создать горелку. Она была бы неплохим дополнением к уже имеющемуся оборудованию. Предельно простая, но рабочая, конструкция изображена ниже.



Катод можно изготовить из вольфрамового сварочного электрода 4 мм. Он фиксируется в держателе стопорным винтом или приваривается. Держатель можно изготовить из стали. Ручка из изолирующего материала. Изолирующая втулка изготавливается из фторопласта, фенопласта, гетинаксовой трубки. Материал должен быть изолирующим, стойким к нагреву. Крышка из стали или латуни. Анод медный или латунный (желательно помассивнее, но без фанатизма), а сопло из чистой электротехнической меди. Катод подается винтом по мере выгорания. Сопло отвинчивается и меняется по мере износа. Сначала сопло работает хорошо в режиме реза, затем его прочищают рассверливанием, слегка зенкуют от заусенцев. Им еще можно варить и паять некоторое время. И, наконец, утилизировать, переплавив в заготовку для нового сопла.

Резьба между соплом и анодом смазывается графитом. Между держателем катода и крышкой – им же. Можно взять обычный карандаш и мелко растолочь. Такая смазка отлично проводит ток и не закоксуется.

Размеры и толщины зависят от мощности горелки. В этой горелке дуга возбуждается искрой высокого напряжения. Это очень важный момент и об этом чуть ниже. Схема горелки с контактным поджигом (подвижный катод) окажется гораздо сложнее механически: придется уплотнять подвижный шток, потребуется возвратная пружина и возникнет много побочных проблем. Зачем делать из горелки винтовку М-16? В домашних условиях проще решить задачу электрическими способами. К сожалению, размер статьи не позволяет привести все подробности, но основной принцип будет показан дальше.

Рабочий газ подается через штуцер. А как насчет спирто-водяной смеси? Можно сделать и это. В принципе, для этого достаточно подавать ее в парообразном состоянии от маленького перегонного куба, если вы сможете стабилизировать и регулировать давление пара. Также можно охлаждать анод, слегка распыляя на него воду прямо снаружи. Этот способ охлаждения куда эффективнее проточного. Теплота испарения воды весьма значительна.

Варианты схем осцилляторов (только принцип работы) на рисунках ниже. Красным цветом показано самодельное дополнение оборудования, черным – стандартный покупной сварочный инвертор, вторичная цепь которого упрощенно показана диодом D1 и конденсатором С1. Горелка уже обсуждалась.


Это осциллятор последовательного типа. Генератор импульсов должен вырабатывать мощные импульсы тока для трансформатора Т2. Это связано с тем, что вторичная обмотка Т2 включена в разрыв цепи сварочного тока и вынужденно имеет малое число витков толстого провода. Конденсатор C2 совершенно необходим, он закорачивает контур высокого напряжения и защищает элементы инвертора в его выходной цепи (да и не только). В домашних условиях лучше выбрать второй вариант.


Во второй схеме, параллельного типа, первичная обмотка Т2 возбуждается куда меньшим током, чем в предыдущем варианте. Однако, дроссель L2 также необходим как и конденсатор C2 в предыдущей схеме. Дроссель подавляет ток, ответвляемый от цепи высокого напряжения повышающего трансформатора в инвертор и защищает его. В обеих схемах частота выбирается порядка десятков кГц. Трансформаторы Т2 и дроссель L2 намотаны на ферритовом кольцевом сердечнике или сердечнике от строчного трансформатора телевизора.

Дуга запускается нажатием на кнопку Пуск. В сухой горелке в течение долей секунды должна загореться дуга и войти в режим горения от основного тока инвертора. После прогрева анода на воздухе в качестве рабочего газа, можно постепенно переключать воздух на водно-спиртовую или водно-ацетоновую смесь, если это у вас уже налажено.

ОСТОРОЖНО! В момент запуска на горелке присутствует высокое напряжение. Руки должны быть изолированы от цепи анода и катода. Заземление на схеме показано условно. Заземляться может и цепь анода горелки. Тогда катод оказывается под высоким напряжением.

Смотрите еще:

Оборудование для плазменной сварки

Плазменный сварочный аппарат





plazmen.ru

Инверторный плазменный сварочный аппарат: резак, плазморез, какой лучше

Главная страница » Плазменная сварка » Оборудование » Аппараты плазменной сварки » Инверторные плазменные сварочные аппараты: что это, плюсы и минусы, какие бывают

В настоящее время альтернативой обычному электросварочному аппарату стал инвертор плазменной сварки и резки.

Ранее это устройство активно использовалось только в промышленности, однако с каждым днем оно все более часто находит свое применение и в бытовой сфере.

Этот факт и обусловил актуальность данной статьи, в которой будут рассмотрены инверторные сварочные аппараты как тип, охарактеризованы их основные виды, а также проанализированы преимущества и недостатки этого многофункционального устройства.

Инверторный плазменный сварочный аппарат – что это такое

Сварочный аппарат плазменного типа – устройство, имеющее сравнительно небольшой размер и потребляющее минимальное количество электроэнергии. При помощи плазменного инвертора осуществляется соединение и резка черных и цветных металлов.

Принцип его работы заключается в том, что при помощи электрических разрядов специальная смесь (аргон, азот, воздух или водород) превращается в плазму, максимальная температура которой колеблется в промежутке от 6 до 7 тысяч градусов (оценки температуры у разных производителей расходятся, да и не особо это важно для конечного потребителя в большинстве случаев).

Это приспособление состоит из плазмотрона (резака) и источника питания (в данном контексте, мы говорим об инверторе). Плазмотрон инвертора, в зависимости от функционального назначения установки, может быть прямого и косвенного действия. Сварочный аппарат с плазмотроном прямого действия используется при необходимости генерации дуги, а механизм косвенного действия активно применяют в случаях, когда требуется генерация струи плазмы.

После окончания работы плазмотрон нуждается в охлаждении, поскольку образуемая им плазма достигает очень высоких температур. В зависимости от способа охлаждения плазмотрона сварочные аппараты подразделяются на охлаждаемые при помощи воздуха и воды. Первый вид наиболее выгоден с финансовой точки зрения, а второй – максимально эффективен, но сложен в использовании.

К сведению! Инвертор плазменной резки можно противопоставить с плазменным выпрямителем, друг от друга эти устройства имеют ряд отличий:
  1. Аппарат для сварки превращает переменный электрический ток в постоянный, а затем снова возвращает его в прежнее состояние, в то время как выпрямитель работает лишь с переменным током.
  2. Инвертор потребляет в два раза меньше электроэнергии.
  3. Выпрямитель имеет силовой трансформатор, которого в сварочном аппарате нет.
  4. Размер и вес инвертора гораздо ниже.

Инвертор плазменной резки: плюсы и минусы

Как и любой другой сварочный аппарат, плазменный инвертор имеет свои достоинства и недостатки, в сравнении с устройствами для газовой, электродуговой, электрошлаковой, лазерной и другими видами сварки.

Достоинства инвертора плазменной резки

1. Имеет высокую эффективность нагрева металла, в отличие от газовой сварки, в процессе которой этого добиться практически невозможно.
2. Может сваривать максимально толстые детали (это свойство, кроме плазменного, обеспечивает только аппарат для электрошлаковой сварки, в то время как все остальные устройства имеют ограничения в объеме деталей, с которыми работают).
3. Способен работать со всеми видами металлов и даже с неметаллическими веществами, чего не может гарантировать больше ни один сварочный аппарат.
4. Обладает небольшим размером, надежен и максимально прост в использовании.

Недостатки плазменного сварочного аппарата

1. Отличается высокой стоимостью, в отличие от устройства для газовой сварки, приобретение которого не ударит по кошельку среднестатистическому пользователю.
2. Характеризуется инфракрасным и ультрафиолетовым излучением, а также насыщением воздуха вредными ионами, в противовес абсолютно безопасной лазерной сварке.
3. В процессе работы выделяет вредные пары металлов, в противоположность агрегату для холодной сварки.

Где применяются

Плазменный сварочный аппарат многофункционален, в силу чего нашел свое применение во многих сферах деятельности. Его используют:

  • В процессе термической обработки стали и других металлов.
  • При соединении (сварке и пайке) или резке черных и цветных металлов.
  • В процедуре воронения стали.
  • Для резки плитки, стекла, бетона и прочих материалов.

Видео

Вот, к примеру резка керамической плитки Мультиплазом 3500:

К сожалению, из-за высокой стоимости этого устройства, его приобретение может себе позволить далеко не каждое предприятие.

Популярные производители и модели


Наиболее популярными производителями инверторных сварочных механизмов плазменного типа являются компании Горыныч, Плазариум и Мультиплаз. Какой лучше, судить конечным пользователям, вы можете перейти по ссылкам в тексте ниже, чтобы ознакомиться с отзывами по конкретным моделям.

Основной особенностью модели компании-производителя Горыныч является тот факт, что в качестве смеси, используемой для образования плазмы, в ней применяется вода в чистом виде или в смешении со спиртом.

Это свойство становится препятствием для образования коррозии. Работать такой аппарат может как от сети, так и от генератора.

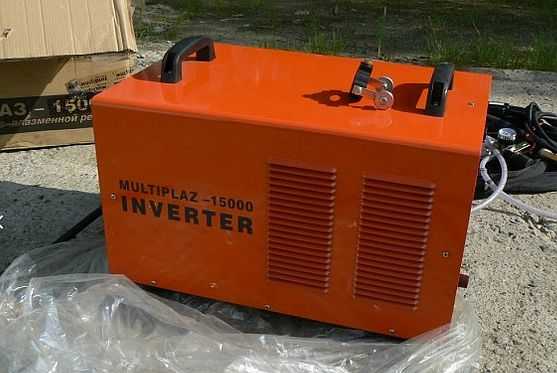

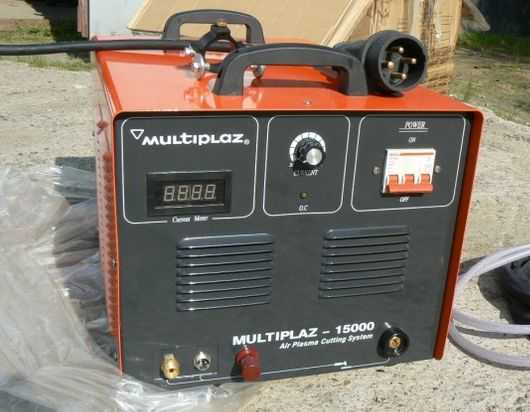

Принцип работы устройства фирмы Мультиплаз схож с предыдущим. Еще одним достоинством этого инвертора является компактный размер, ведь вес его «младших моделей» (подробности см. по ссылке) не превышает шести килограмм. Кроме того, такой сварочный аппарат, в отличие от своих аналогов, в процессе работы практически не выделяет вредных веществ.

Компания Плазариум не разрабатывает таких мощных устройств, как ее конкуренты. Соответственно, цены на ее продукцию гораздо ниже. Однако характерным нововведением моделей этой фирмы является наличие на аппаратах специальных датчиков, помогающих регулировать температуру сварки, чтобы избежать поломки вследствие перегрева.



plazmen.ru

Плазменная сварка

Главная страница » Плазменная сварка

Работа со сварочным плазменным аппаратом подразумевает резку и сварку любых металлов — сталь, алюминий и их сплавы. Технология плазменной сварки безопасна и надёжна.


Что это

Плазменная сварка и резка металла – это процесс, при котором происходит локальное расплавление металла плазменным потоком. Этот поток плазмы генерируется высокоскоростной сжатой дугой, вытекающей из плазмотрона, температура дуги составляет 5000-30000. Газ, обдувающий дугу, нагревается, и происходит его ионизация. Дальше заряженные частицы газа преобразуются в плазменный поток и выдуваются соплом плазмотрона.

Разработанная технология плазменной сварки очень похожа на аргонную сварку. Обозначается сварка плазменной дугой, как PAW – Plasma Arc Welding. Плазма – это нейтральный газ, ионизированный полностью или частично, и состоящий из заряженных электронов и ионов, а также нейтральных молекул и атомов. Обычная сварочная дуга (при аргонной сварке) не может быть отнесена к плазменной, так как рабочая температура такой дуги намного ниже – 5000-70000.

Почему так популярна

Из всех видов обработки металлов плазменно-дуговая сварка наиболее распространена из-за того, что в современной тяжёлой промышленности стали широко применяться нержавеющие стали, специальные сплавы, цветные металлы и сплавы цветных металлов, а для таких материалов газовая и другие виды обработки малоэффективны.

Современный аппарат плазменной резки и сварки может обеспечить более эффективную работу по сравнению с обычными сварочными аппаратами при обработке цветных и чёрных металлов.

Как работает плазменный сварочный аппарат?

Для работы такого оборудования необходимы только электричество и струя сжатого воздуха, а при использовании компрессора — только электричество. Это оборудование требует при работе только замены электродов и сопла плазмотрона, тогда как аппараты для газокислородной обработки металла должны периодически перезаправляться, использовать присадки и переаттестованные газовые баллоны. Все эти работы связаны и с повышенной взрывопожароопасностью.

Плазменная дуга помещается в специальное устройство – плазмотрон. Рабочая поверхность плазмотрона постоянно и интенсивно охлаждается потоком воды. После сжатия уменьшается сечение дуги и увеличивается количество энергии, расходуемое на единицу площади, то есть – мощность плазменного потока.

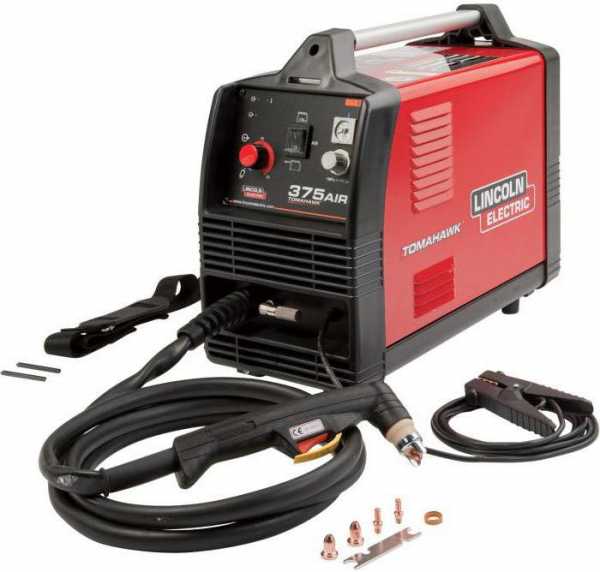

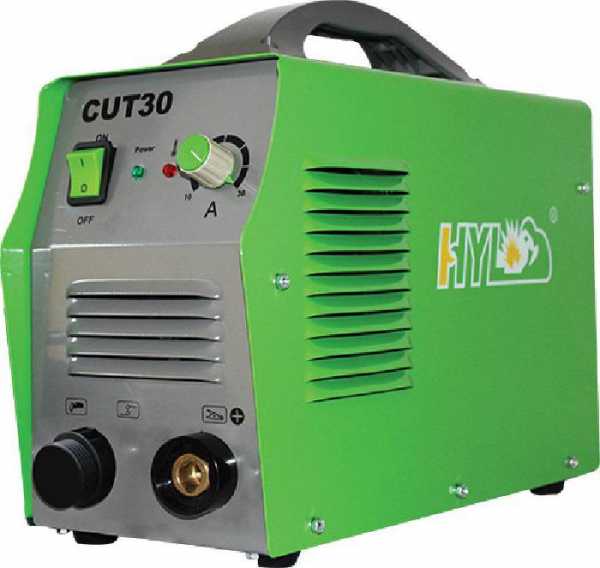

Плазменные сварочные аппараты

Качественные приборы плазменной сварки достаточно универсальные устройства, которые способны не только сваривать металл, но и резать, нагревать и закаливать его. Современный аппарат прост в освоении и не требует длительного обучения.

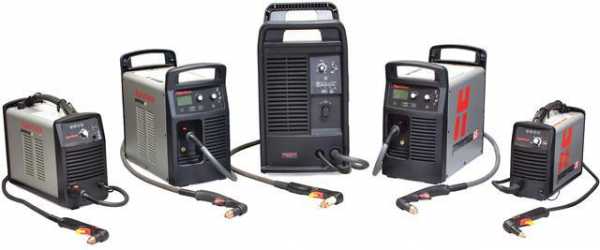

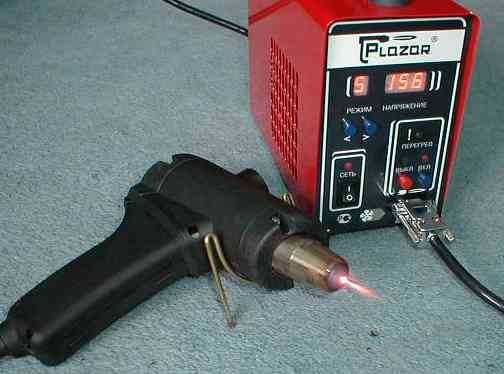

В настоящее время, российскими и зарубежными компаниями производится около десятка различных генераторов плазмы, которые отличаются друг от друга и по стоимости, и по функциональности, и по мощности.


Области применения

Не следует думать, что такие устройства нужны лишь на производстве или могут использоваться только профессиональными сварщиками, которые работают с частными заказами. Сферы применения генераторов плазмы очень широки. В частности, они могут применяться в сфере ЖКХ, при резке и пайки драгоценных и редкоземельных сплавов. Кроме того, аппараты сварки не будут лишними и пригодятся архитекторам для работы с гранитом, мрамором или базальтом.

В последние годы компактные плазменные резаки используются даже ювелирами для того, чтобы быстро разогревать тигли с драгоценными металлами и поддерживать температуру небольшого горна.

Информация по аппаратам содержится на странице, им посвященной.

Здесь лишь скажем вкратце, что популярными считаются следующие бренды и модели (по ссылкам можно перейти в соответствующие обзоры):

  • 1. Скорость резки металла при толщине от 50 до 200 мм в 2-3 раза выше, чем при газовой резке.
  • 2. Плазменный сварочный аппарат можно использовать в работе практически со всеми металлами – сталь, чугун, плазменная сварка алюминия и сплавов алюминия, медь и медные сплавы.
  • 3. Точность шва при резке и его качество практически исключают дальнейшую обработку кромок.
  • 4. Нет надобности в применении ацетилена, кислорода, аргона или пропан-бутана, что значительно уменьшает стоимость работ плазменным аппаратом.
  • 5. При резке металл не деформируется, даже при вырезании сложных конфигураций и форм. Возможна резка по неподготовленной поверхности (окрашенная, ржавая поверхность). При резке крашеных конструкций краска в зоне работы дуги не возгорается.
  • 6. Безопасное проведение работ, так как при работе плазменным резаком не используются баллоны с газом. Этот же фактор обеспечивает экологичность таких работ.

При работе с плазменными сварочными аппаратами также могут применяться и сварочные трансформаторы, сделанные своими руками. Такое несколько необычное сочетание оправдано тем, что при работе с плазменной сваркой используется низкое напряжение, которое можно получить с помощью того же сварочного трансформатора, цена которого на вторичном рынке значительно меньше, чем в специализированных магазинах. Этот метод немного удешевляет работы и является более безопасным.

Плазменная сварка нержавейки и прочих сталей

Плазменная сварка нержавеющей и других видов высокопрочных сталей имеет массу нюансов, учитывая которые можно провести работы качественно и получить устойчивое, монолитное соединение.

Нюансы и особенности работы с нержавеющей сталью

Безусловно, хороший аппарат способен справится с металлом любой толщины, но чтобы операция получилась по-настоящему качественной нужно учесть следующее:

  • Наличие хрома

Если в составе сплава имеется хром, то сварное соединение необходимо остудить сразу после сварки. Дело в том, что образующийся карбид пагубно влияет на прочность шва, и чтобы предотвратить его образование необходим резкий перепад температур.

  • Высокий коэффициент расширения металла.

Если достаточно долго разогревать металл, то величина свариваемого зазора может быть чересчур большой. Поэтому, полагается контролировать размер получаемого шва.

Подобный вид работ является одним из самых прогрессивных методов, позволяющих получить монолитную сварку высокого качества и с минимальным процентом брака.

Про данную тему смотрите материал на этой странице.

plazmen.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
