Светофильтры и стекла для сварочных масок

от руб

до руб

Найдено: 1 — 24 из 33 товара

Сортировать по

АкцииОт дешевых к дорогимОт дорогих к дешевымПопулярныеРейтингНовинкиПо количеству просмотровПо названию (А-Я)

На странице

122448

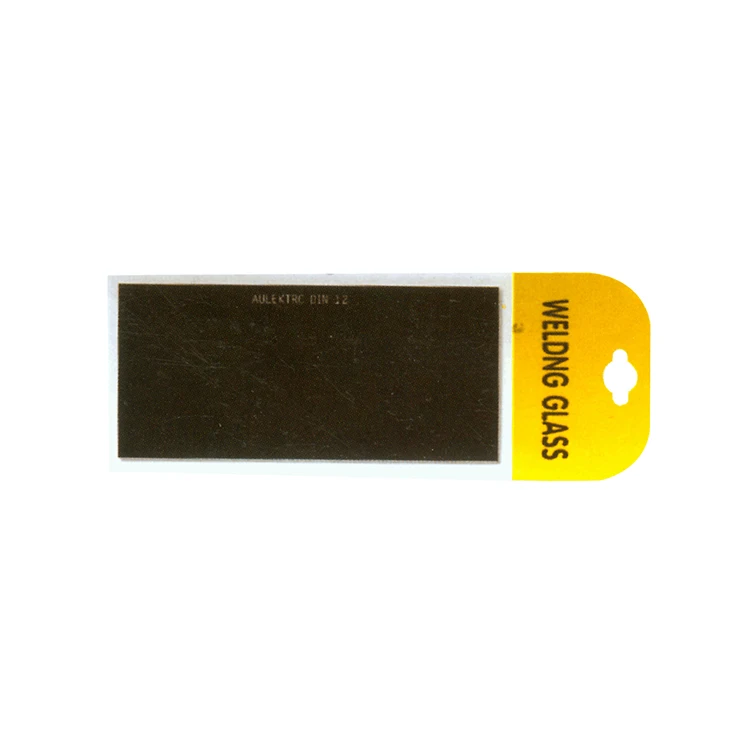

Стекло евро 110х90

Бренд: ПТК

Номер: 0102.120178.1

№ 7 (DIN 12) № 3 (DIN 9) № 4 (DIN 10) № 5 (DIN 11) № 6 (DIN 12) № 8 (DIN 13)

Светофильтр автоматический SK10

Бренд: ПТК

Номер: 0102. 120176

2 279,8руб

Размер смотрового окна (мм)

92х42

Время срабатывания (с)

<1/10000

Задержка открытия (с)

0,1-1,0

Регулировка чувствительности

наружная, плавная

Светофильтр автоматический SK500

Бренд: ПТК

Номер: 0102.120175

3 800руб

Размер смотрового окна (мм)

98х62

Время срабатывания (с)

<1/10000

Задержка открытия (с)

0,1-1,0

Регулировка чувствительности

внутренняя, плавная

Светофильтр автоматический SK600

Бренд: ПТК

Номер: 0102.120174

4 400руб

Размер смотрового окна (мм)

100х82

Время срабатывания (с)

<1/10000

Задержка открытия (с)

0,1-1,0

Регулировка чувствительности

внутренняя, плавная

Светофильтр автоматический SK20

Бренд: ПТК

Номер: 0102. 120173

2 315руб

Размер смотрового окна (мм)

100х50

Время срабатывания (с)

<1/10000

Задержка открытия (с)

0,1-1,0

Регулировка чувствительности

наружная, плавная

Светофильтр автоматический SK10A

Бренд: ПТК

Номер: 0102.120172

1 220руб

Размер смотрового окна (мм)

90х34

Время срабатывания (с)

<1/10000

Задержка открытия (с)

0,1-1,0

Регулировка чувствительности

наружная, плавная

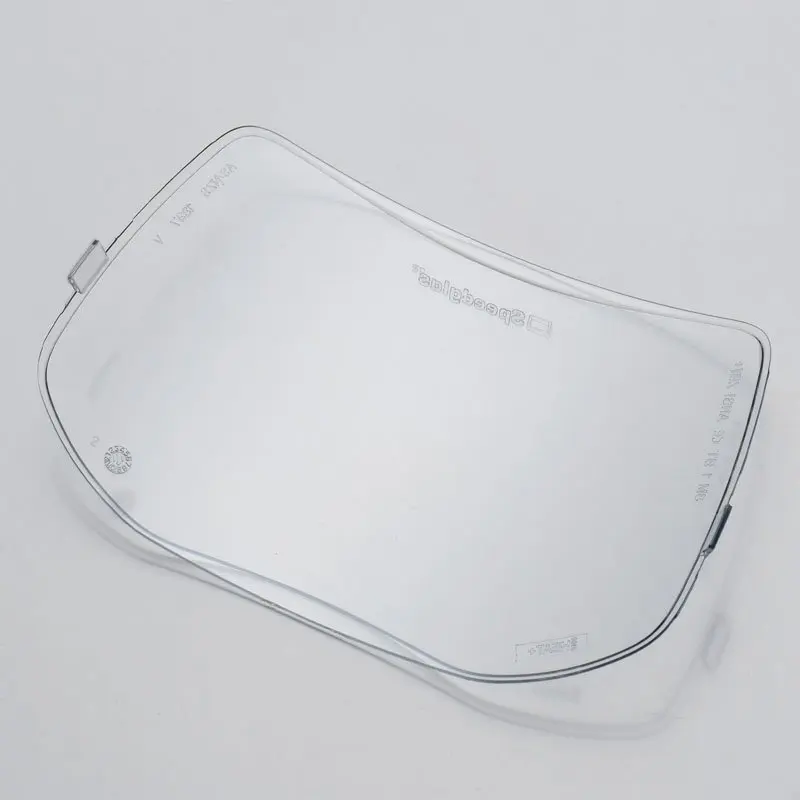

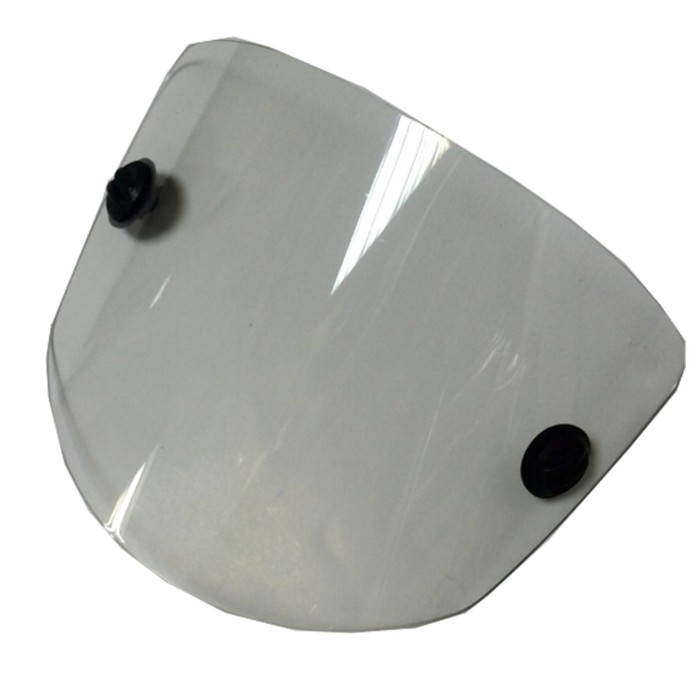

Пластина защитная поликарбонатная

Бренд: ПТК

Номер: 0102.120170.1

100х40 (подходит для масок ТИП II и светофильтров SK 10) 102х42 102х50 (подходит для масок ТИП I и светофильтров SK 10А) 110х90 115х105 115х90 120х100 121х69 133х114

Диоптрическая линза ПТК

Бренд: ПТК

Номер: 0102. 120159.1

100 (+1) 125 (+1,25) 150 (+1,5) 175 (+1,75) 200 (+2) 225 (+2,25) 250 (+2,5)

604руб

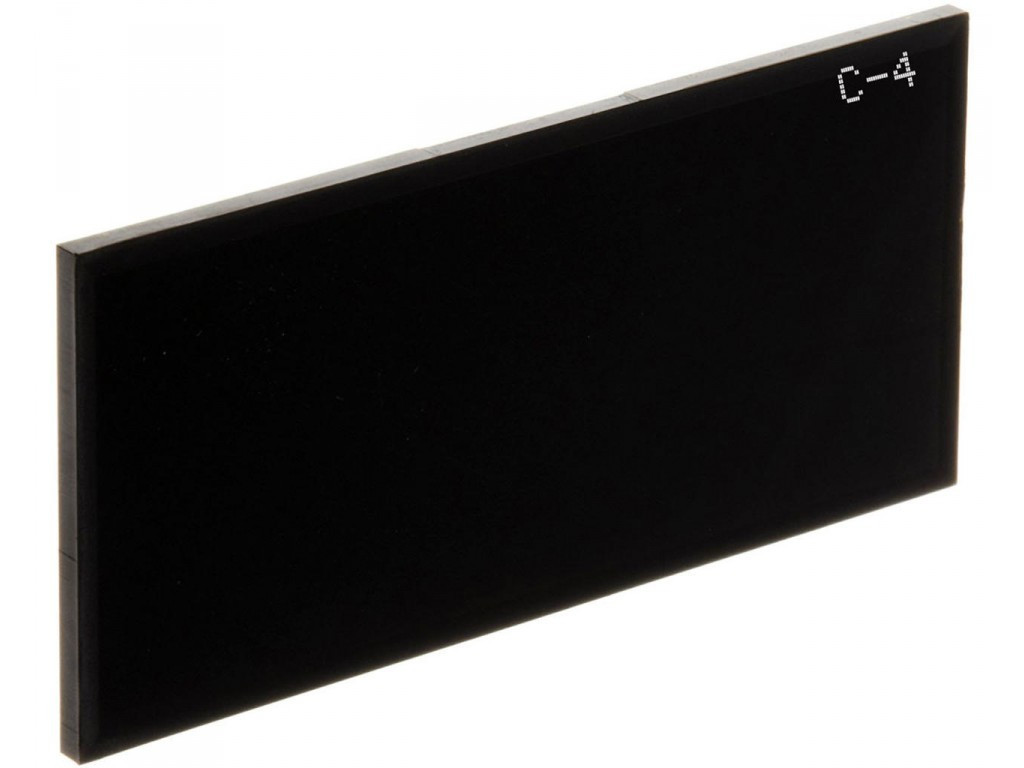

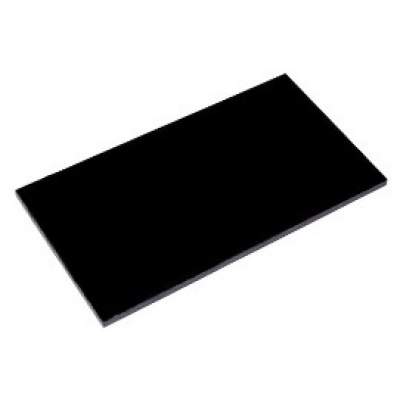

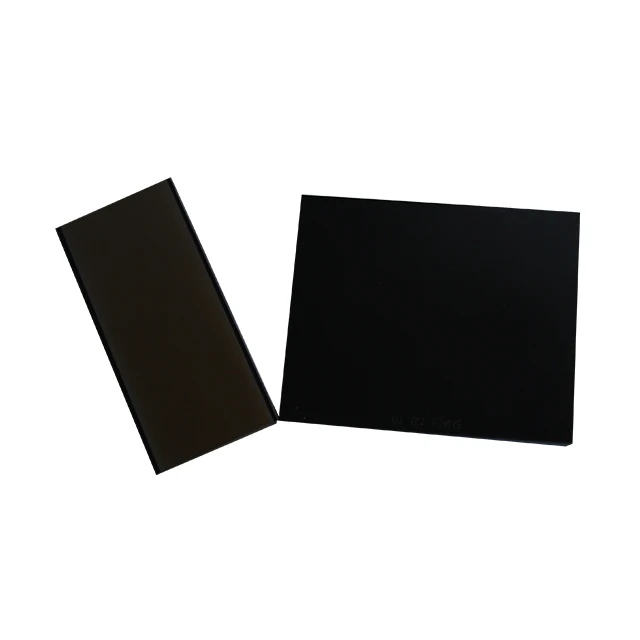

Стекло сварочное 90х110мм

Номер: 0102.120123

С-3 С-4 С-5 С-6 С-7 С-8   (Нет в наличии)

Стекло сварочное 69х121мм

Номер: 0102.120117

С-3 С-4 С-5 С-6 С-7 С-8

19,5руб

Как выбрать стекло для сварочной маски?

Сварочные работы ведутся с использованием специальных средств защиты, одним из которых является сварочная маска.

Сейчас на рынке средств индивидуальной защиты представлены настолько сложные изделия, что некоторые из них требуют подробного описания и инструкции по эксплуатации.

1 / 1

Как выбрать стекло для сварочной маски

Сварочные работы ведутся с использованием специальных средств защиты, одним из которых является сварочная маска. Сейчас на рынке средств индивидуальной защиты представлены настолько сложные изделия, что некоторые из них требуют подробного описания и инструкции по эксплуатации. Еще в конце прошлого века фирма Hornell вывела на рынок средство защиты со стеклом, которое автоматически темнело при появлении вспышки. Описанию новинок рынка, правилам подбора, их конструкции, правильному применению и посвящена эта статья.

Для чего необходима маска сварщика

Процесс сваривания металлов сопровождается горением электрической дуги. При этом на сварщика и окружающих его людей воздействует несколько видов излучения:

Кроме того, лицо сварщика подвергается воздействию искр, брызг металла и мелких частичек пыли и грязи.

Для защиты от этих вредных факторов и предназначена маска сварщика. В ней используется стеклянный или сложный автоматический светофильтр, защищающий глаза от всех видов вредного излучения.

Все большую популярность приобретают модели типа «хамелеон», которые затемняются автоматически, при появлении сварочной дуги. Выбрать маску такого типа, также как и множество других моделей, вы можете в каталоге КЕДР.

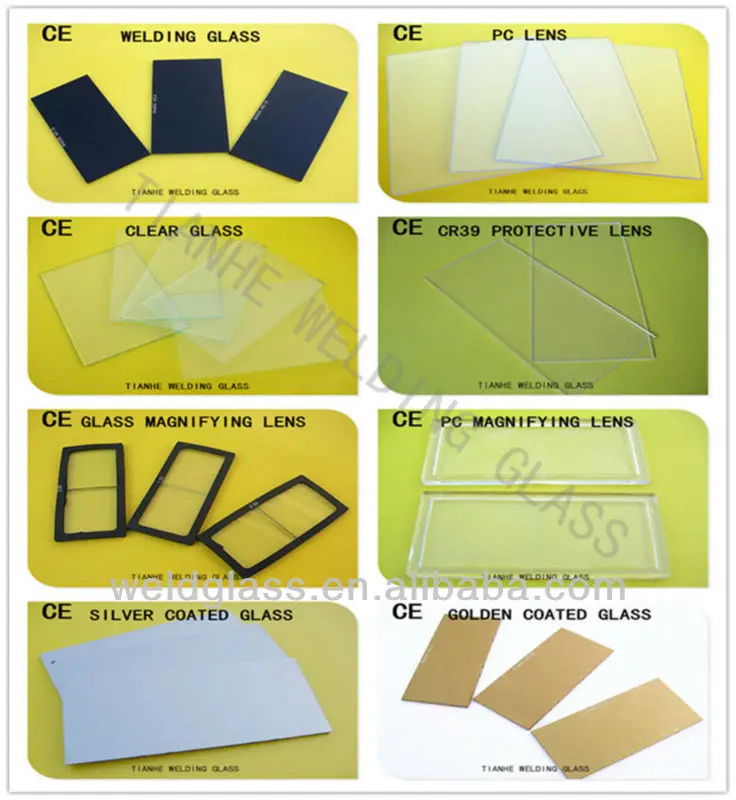

Классификация сварочных стекол

Сварочные стекла классифицируются по степени затемнения. В России существуют две системы классификации: отечественная и международная.


Чем больше число в маркировке – тем больше степень затемнения. Наибольшее применение имеют стекла 9DIN – 13DIN.

Все еще можно встретить стекла с несколько устаревшей маркировкой Э.1 – Э.5

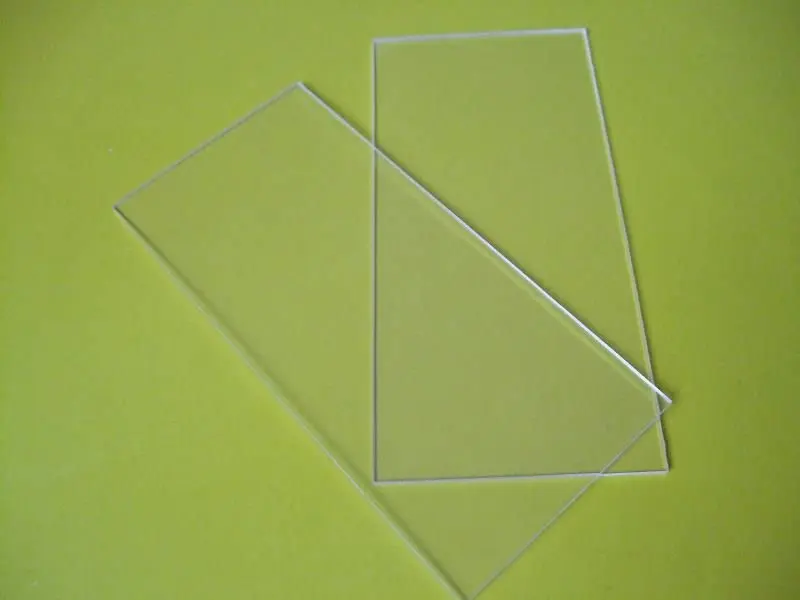

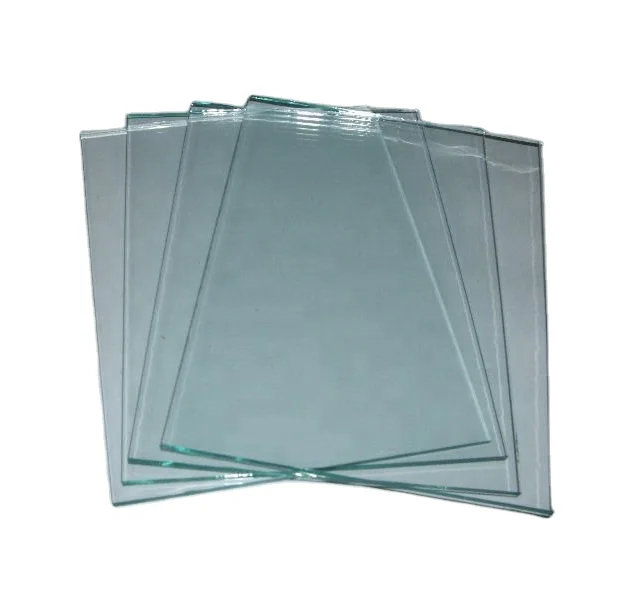

Размеры и материал изготовления

Очень важно выбрать маску со стандартным размером стекла – 110 х 90мм. В противном случае вы можете столкнуться с трудностями при необходимости замены стекла в маске нестандартных размеров. Если все-таки имеется острая необходимость в приобретении нестандартного размера, постарайтесь купить маску с набором запасных комплектующих.

Стекла для таких изделий должны обладать следующими характеристиками:

· повышенная прочность;

· стойкость к высоким температурам;

· высокая эластичность;

· стойкость к различным физическим воздействиям.

Всем этим качествам соответствуют стекла из поликарбоната.

Как выбрать стекло для сварочной маски

Стекло должно иметь соответствующий размер и необходимую степень затемнения. При использовании стекол с постоянной степенью затемнения необходимо знать, какие работы будет выполнять сварщик и какое необходимо затемнение. Работать с такими средствами защиты очень некомфортно, потому что при изменении характера работ приходится менять стекло в маске, что не всегда возможно.

К тому же сварщики бывает забывают о том, как правильно подбирать стекла. Для решения этой проблемы имеется хорошее средство – саморегулирующийся светофильтр «хамелеон», который при умеренной цене полностью избавит от вредного влияния излучения сварочной дуги. Такой светофильтр позволяет сварщику видеть процесс начала сварки (до подачи сварочного тока) и затемняться начинает только после возникновения сварочной дуги. Потрясающие возможности такого средства защиты определяются строением стекла, состоящего из следующих слоёв:

  • поляризационной пленки для отражения дуги;

  • жидкокристаллического слоя, меняющего свою прозрачность, в зависимости от интенсивности видимого излучения;

  • слоя для снижения УФ и ИК излучения;

  • внешнего слоя, защищающего от механических повреждений.

Отдельного внимания заслуживают оптические очки, которые позволяют выполнять тонкие сварные работы сварщикам с ослабленным зрением, требующим коррекции. Такие очки имеют различное число диоптрий и размер, позволяющий без проблем устанавливать их поверх защитного стекла. Наиболее широкое применение получили очки, имеющие 3 диоптрии.

Таблица степени затемнения сварочных фильтров от сварочного тока и вида сварки

Для того, чтобы сварщик имел возможность правильно подобрать светофильтр в зависимости от вида сварки и силы сварочного тока составлена рекомендательная таблица по подбору степени затемнения. Таблица составлена на основании и в соответствии с ГОСТ Р 12.4.035-78.


Неисправности и способы решения

Даже самая надежная техника не работает вечно. Так и сварочные маски «хамелеон» иногда выходят из строя. Добавляет энтузиазма тот факт, что львиная доля поломок может быть устранена без привлечения дорогостоящих специалистов из сервисных центров. Итак, давайте по порядку рассмотрим основные виды поломок и способы их устранения. Кроме наших рекомендаций, в интернете можно ознакомиться с многочисленными видео, посвященными ремонту таких устройств.

Маска полностью «не подает признаков жизни»

Как ни странно, иногда самая простая неисправность. Известно, что маски требуют питания от солнечных либо ионно-литиевых батарей. Потеря признаков жизни может быть связана с отсутствием питания. Солнечные батареи можно подзарядить, положив маску на солнце либо в другое ярко освещенное место. Даже от хорошей лампочки солнечная батарея может зарядиться, но это займет много времени.

Ионно-литиевые батареи можно зарядить через их штатное зарядное устройство. Если эта процедура не принесет нужного результата, батареи нужно заменить. Если это также не поможет, значит можно предположить, что вышел из строя сам блок питания. В таком случае, при некотором навыке работы с электронными устройствами, можно попробовать заменить его самостоятельно.

Отсутствует затемнение

Это явление возникает чаще всего в случае механического повреждения светофильтра. Заметить эти повреждения не сложно так же, как и заменить поврежденный светофильтр. В данном варианте огорчает то, что стоимость светофильтра составляет львиную долю от стоимости всего изделия. Кроме того, замена должна осуществляться на точную копию, иначе может случиться «нестыковка» с электроникой.

Поломка креплений

Такая неисправность не представляет никаких сложностей. Крепления либо ремонтируются подсобными средствами, либо заменяются другими.

Неисправности электронного блока

Это, пожалуй, самый неприятный тип неисправности. Хуже всего, когда ничего нельзя сделать самостоятельно и приходится обращаться к услугам сервисных центров. Это всегда неприятно, дорого и долго.

Чтобы маска служила вам верой и правдой многие годы, необходимо покупать сварочные маски только от проверенного производителя на сайте https://kedrweld.ru.

Сварочные стекла

Главная » Статьи » Сварочные стекла

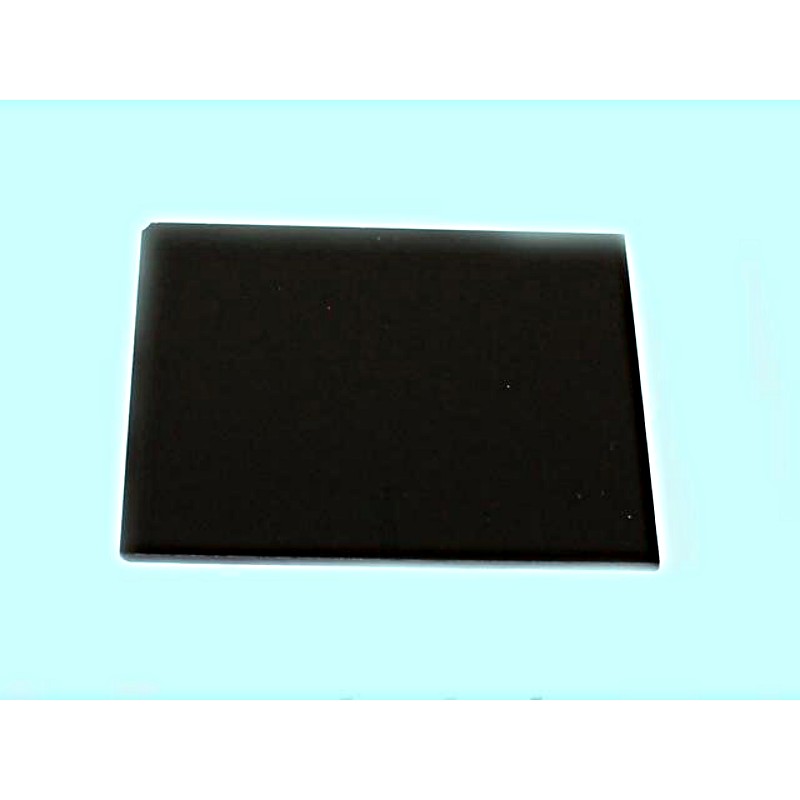

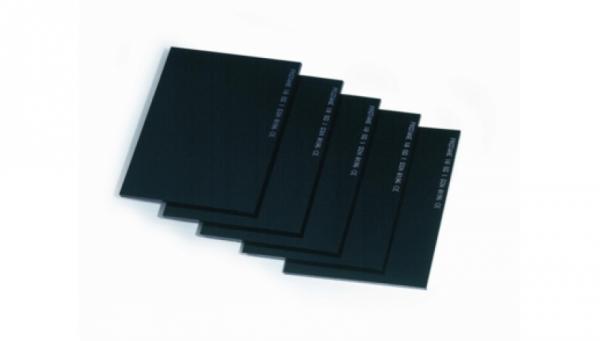

Сварочное стекло

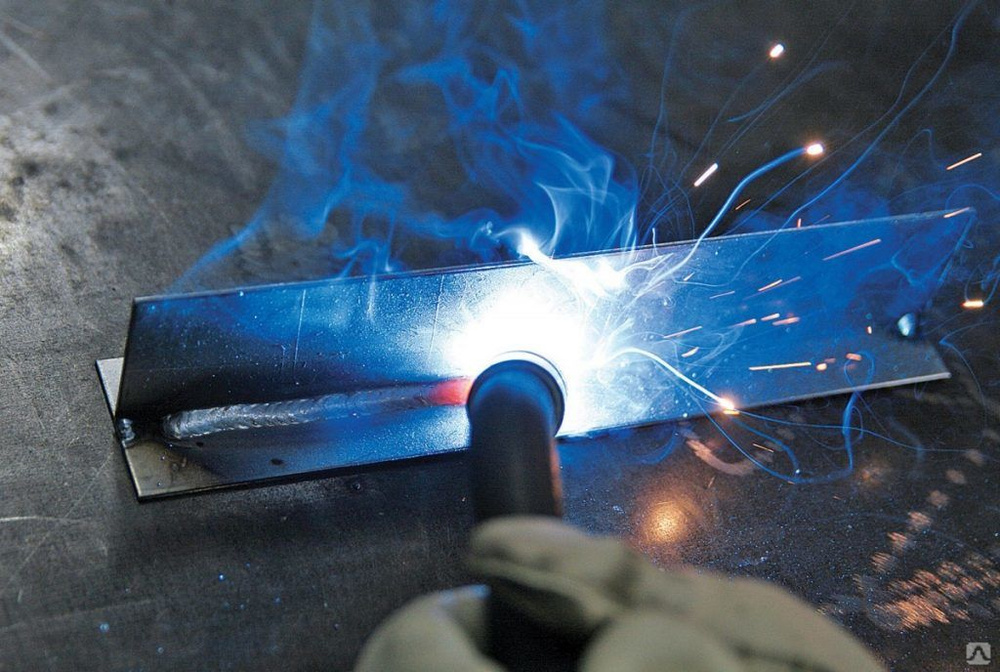

Проведение сварочных работ – это достаточно опасное занятие, в связи с этим, к безопасности проведения разнообразных манипуляций с расплавленными металлами уделяется повышенное внимание. В первую очередь это касается органов зрения, так как яркий свет дуги сварочного аппарата, даже при непродолжительном влиянии, способен сказаться на здоровье глаз.

Специально для решения этого вопроса были созданы специальные сварочные стекла с повышенным уровнем затемнения. В нормальных условиях различить что-либо сквозь стекло практически невозможно, но стоит только запустить сварочное оборудование, как обзор значительно улучшается и становится комфортным для проведения сварочных работ. Именно такое стекло используется в сварочных масках. По своей конструкции все модели практически идентичны друг другу за исключением некоторых особенностей.

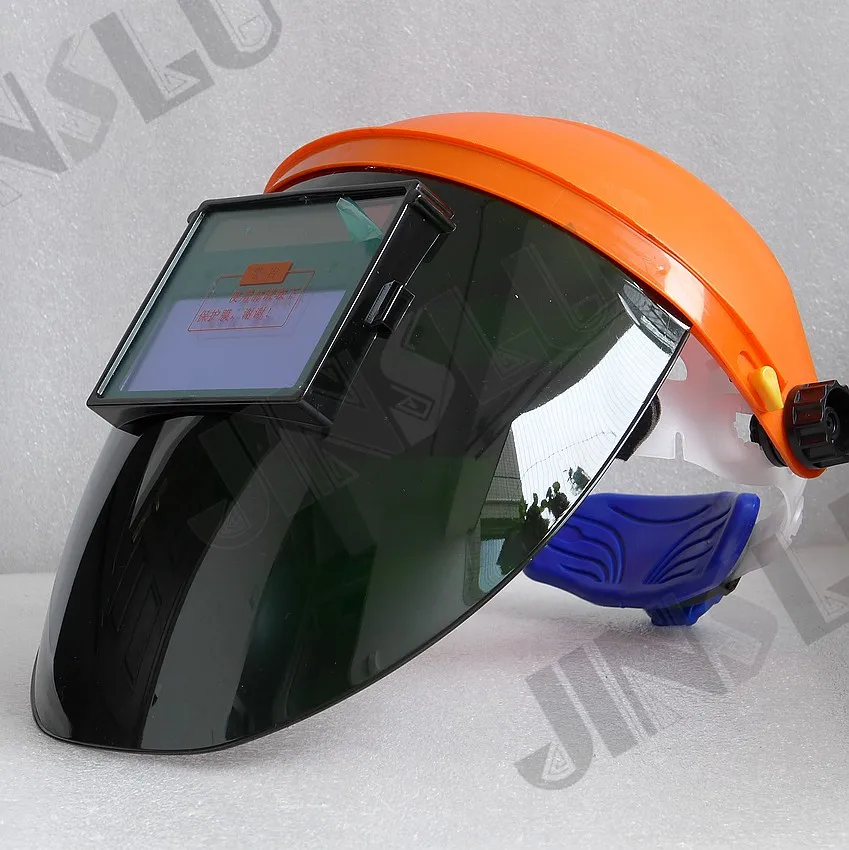

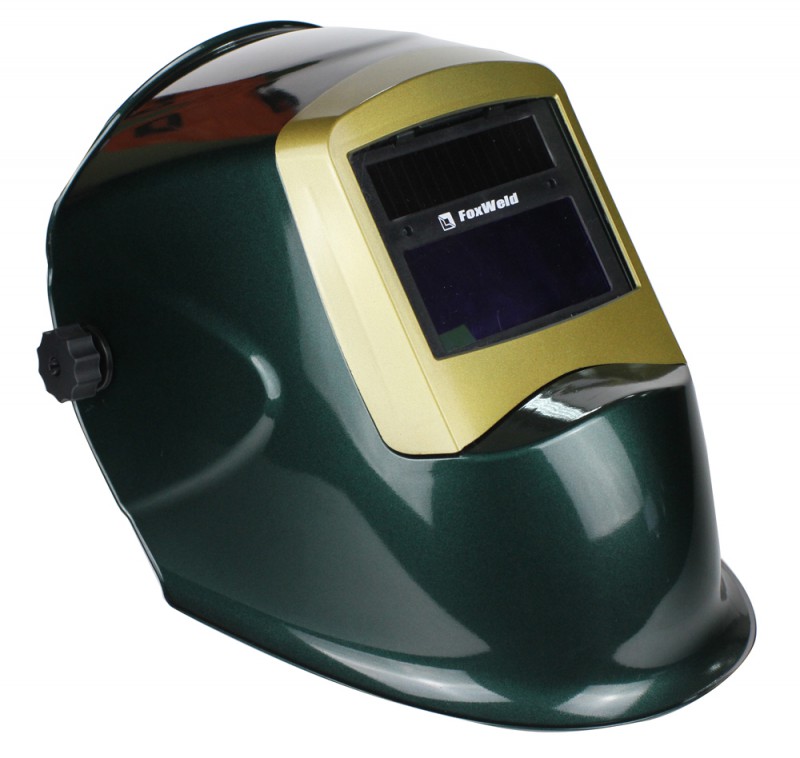

Сварочные стекла для маски Хамелеон

Одной из таких является сварочные маски типа хамелеон. Их основная отличительная особенность заключается в том, что изделие способно в автоматическом режиме выполнять регулировку степени затемнения стекла в зависимости от количества яркого света попадающего в поле зрения маски. Эта возможность достигается за счет присутствия в структуре стекла жидких кристаллов, которые накладываются друг на друга в несколько слоев. Такая структура позволяет добиться практически молниеносной реакции на появление яркого света.

Маски типа хамелеон значительно лучше своих классических аналогов. Дело в том, что в процессе применения маски с постоянным уровнем затемнения, сварщик вынужден осуществлять запуск сварочного оборудования в слепую, что при не соблюдении должной аккуратности может негативно повлиять на целостность рабочей поверхности металлического изделия. Хамелеон же позволяет выполнять запуск сварочной дуги, смотря на нее, а сам процесс затемнения происходит хоть и мгновенно, но только после запуска сварочного оборудования. Поэтому время реакции светочувствительных датчиков является одной из важнейших характеристик, на которые нужно обращать внимание при покупке сварочной маски типа хамелеон.

Современные производители предлагают потребителям разнообразные маски типа хамелеон с наличием большого количество разнообразных дополнительных функций, что значительно усложняет ответ на вопрос: «Как выбрать сварочную маску со стеклом типа хамелеон?». Некоторые модели могут оснащаться дополнительной защитой от различных бликов, другие от вредного излечения, издаваемого сварочным аппаратом и металлом и т.д.

Стекло типа хамелеон, несмотря на наличие современных функций и использование в процессе создание инновационных технологий, все таким является стеклом. А, как известно, этот материал достаточно хрупкий, поэтому оно также как и обычные стекло требует деликатного ухода и аккуратного использования. Стоит отметить, что на территории нашего государства производство сварочных масок типа хамелеон выполняется в строгом соответствии с государственными стандартами.

Как классифицируются стекла для сварочных масок?

Производство стекол для сварочной маски, как упоминалось в вышеизложенной информации, выполняется под строгим контролем. Классификация их качества определяется четырьмя различными параметрами, маркировка которых размещается на передней части корпуса любой сварочной маски.

Маркировка включает в себя четыре разнообразных цифры, написанные через символ дроби. Каждая позиция может принимать значения в диапазоне от 1 до 3. Единица является самым лучшим параметром, тройка – самым худшим. Если качество какой-то определенной характеристики является хуже третьего показателя, такое стекло считается не качественным и не поступает в свободную продажу.

Порядок цифр всегда определенный, так как каждое значения обозначает определенную характеристику.

  1. Первая позиция говорит об оптическом классе изделия. Этот параметр определяет качество «картинки» получаемой сквозь стекло сварочной маски. Значение этого параметра определяется качеством пленки, которая применяется в процессе создание стекла, а также качеством исходных материалов для производства.
  2. Вторая позиция говорит о степени рассеивания света. Это значение определяется чистотой жидких кристаллов, благодаря которой функция автоматической регулировки степени затемнения становиться выполнимой. Чистота кристаллов влияет на мутность изображения, получаемого через стекло. Следовательно, единица показывает, что изображение максимально четкое, тройка – нечеткое.
  3. Третья позиция говорит о гомогенности сварочного стекла. Говоря простым языком, этот параметр определяет ровность затемнения по всей площади стекла. Дело в том, что расположение кристаллов в структуре маски может быть неровным, следовательно, уровень затемнения в определенной точке стекла может быть больше, чем в другой.
  4. Последняя цифра обозначает угловую зависимость сварочного стекла. Он указывает на угол попадания яркого света дуги сварочного аппарата на светочувствительные датчики. То есть, проще говоря, параметр говорит о скорости реакции датчиков на свет, в зависимости от того, под каким углом они попадают на них.
Маркировака сварочных стекол

Как можно понять, изделие с максимальным уровнем качества должно иметь четыре единицу в своей маркировке. Помимо основных характеристик, в наименовании моделей могут встречаться разнообразные дополнительные аббревиатуры, обозначающие конкретный параметр:

  • У – корпус изделия обладает повышенной прочностью, за счет использования минеральных веществ в процессе производства сварочного стекла;
  • Г1 – основное назначение маски заключается в ее использовании в процессе газовой сварки;
  • Г2 — основное назначение маски заключается в ее применении исключительно для газовой сварки средней мощности;
  • Г3 – аналогично предыдущему параметры, кроме того что сварочные работы происходят на максимально возможных мощностях;
  • Д1 – стекло может использоваться возле печей, в кузницах и возле прокатных станков;
  • Д2 – стекло применяется исключительно возле печей;
  • Д3 – стекло используется возле доменных и стекловарных печей;
  • П1 – маска применяется в работе возле кузниц, печей нагревательного типа, а также возле прокатных станков;
  • П2 – стекло может выдерживать продолжительное влияние высоких температур до 1200 градусов по Цельсию;
  • П3 – аналогично предыдущему параметру, за исключением повышенной предельной отметки в 1500 градусов по Цельсию;
  • В1 – сварочная маска используется на открытых площадках в процессе строительства;
  • В2 – сварочная маска применяется на открытой местности в процессе электрической или же газовой сварки.

Для того чтобы значительно упростить ремонт сварочных масок, большинство производителей производят их с одинаковыми габаритными размерами паза под стекло. Это позволяет просто-напросто заменить стекло в случае его выхода их строя. Чаще всего стекло типа хамелеон обладает следующими размерами: 110х90х9 (длина, ширина и толщина соответственно).

Как выбрать качественное сварочное защитное стекло?

Стоит сказать, что в зависимости от конкретного типа или метода сварки требуется использовать сварочную маску определенной категории. На современном рынке сварочного оборудования присутствует большое количество разнообразных моделей от различных производителей.

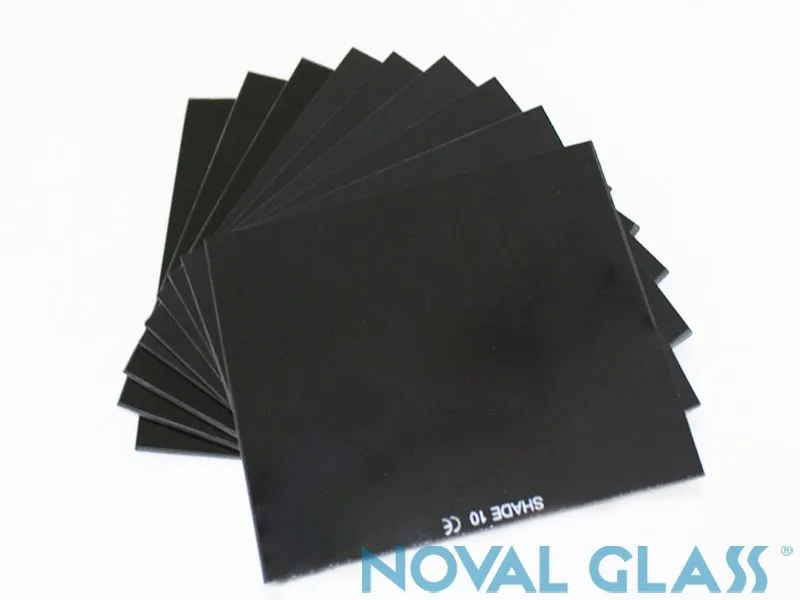

Размеры сварочных стекол

Первое, на что нужно обратить внимание на размер стекла для маски. Так как оно просто-напросто может не подойти под размеры паза на вашем оборудовании. Далее нужно определиться с типом сварочного стекла, а именно с наличием функции автоматической регулировки затемнения.

Затемнение сварочных стекол

Постоянно затемненные стекла продаются по значительно низкой цене относительно моделей хамелеон. Однако их применение в процессе сварочных работ связано с определенными трудностями. Конечно же, если используется маску достаточно редко, то вам не смысла тратиться на многофункциональную модель. Однако профессионалы своего дела, выбираю между классическим стеклом и хамелеон, отдают свое предпочтение именно второму варианту.

Так как процесс автоматической регулировки уровня затемнения в зависимости от интенсивности яркого света дуги сварочного оборудования происходит только после ее включения. Поэтому большое внимание требуется уделять скорости срабатывания светочувствительных датчиков. Недостаточное значение этого параметра ставит под угрозы органы зрения. «Флагманские» модели стекол типа хамелеон реагируют на яркий свет за несколько тысячных долей секунды. Более бюджетные версии срабатывают по истечению сотых долей секунды.

Огромное внимание также следует уделять максимально предельной отметки степени затемнения, а также всему диапазоны этих значений. Чем он больше, тем большим уровнем универсальности располагает изделие. Идеальным вариантом является оборудования, которое может изменять свой уровень затемнения в диапазоне значений от 9 до 13 DIN.

Также следует обращать внимание на такие характеристики, как плавность регулировки, возможность ручной настройки технических параметров изделия, наличие дополнительных защищающих свойств и т.д.

svarkagid.com

Характеристики сварочных стекол

При сварке металлов происходят мощные инфракрасное и ультрафиолетовое излучения, активно образуются лучи видимого света. Интенсивность потока тем выше, чем выше ток в рабочей зоне дуги. Видимый свет превышает максимальную норму в десятки тысяч раз. Ультрафиолетовое излучение от сварки без вреда для глаз можно переносить от 6 с до 45 с, в зависимости от расстояния и силы тока дуги. Действие ИК лучей заметно не сразу, но они тоже наносят большой вред. Уменьшить ущерб здоровью может защитное стекло, применение которого для сварщика совершенно необходимо. Об этом однозначно напоминают правила безопасной работы.

Способы затемнения

Главная функция сварочного стекла заключается в сокращении интенсивности лучевых потоков, попадающих в глаза. Вариантов достижения такого результата несколько.

Самый простой способ – затемнить стекло для сварочной маски. Для уменьшения пропускной способности в стеклянную массу в процессе производства добавляют примеси металлов: меди или никеля. Метод давно известный, но не очень удобный для сварщика. В начале работы человек вообще почти ничего не видит через такое стекло. Затем, когда дуга разгорается, видимость становится хорошей.

Гораздо удобнее в работе светофильтр, меняющий пропускную способность в зависимости от интенсивности излучения. Сварочные стекла с возможностью светофильтра в начале работы бывают светлыми, затем, по мере увеличения тока дуги, постепенно затемняются. Саморегулирующийся светофильтр называют хамелеоном.

Действие «хамелеонов»

Возможность применения для сварки стекла хамелеона определяются его строением. Самонастраивающиеся стекла состоят из нескольких слоев:

  • поляризационная пленка отражает световое излучение дуги;
  • основным является жидкокристаллический слой, молекулы которого способны поворачиваться под разным углом в зависимости от интенсивности светового потока;
  • следующий слой понижает интенсивность УФ и тепловых (ИК) лучей;
  • внешнее защитное стекло предохраняет от механических ударов и огня, обладает высокими огнеупорными характеристиками.

При минимальном освещении затемнение сварочных очков равно 4 DIN. После разгорания электрической дуги затемнение может увеличиваться до 13 DIN. Скорость затемнения у различных сварочных стекол отличается. У лучших моделей время, через которое фильтр реагирует, составляет 10-5секунды. Максимальный временной интервал реагирования хамелеона на сварку составляет 0,033 секунды. Это тоже хороший показатель, позволяющий существенно снизить нагрузку на глаза сварщика.

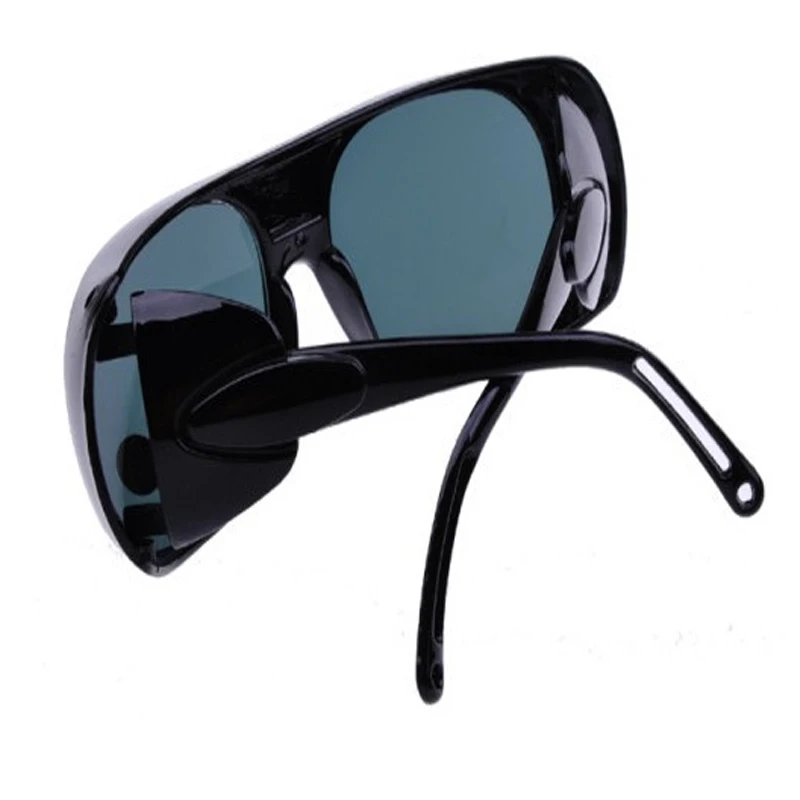

Оптические очки

Для выполнения особо тонких операций либо для обычной работы, выполняемой сварщиком с проблемным зрением, применяются оптические очки. Они увеличивают изображение. Проблема актуальна не потому, что в профессию приходят люди с плохим зрением, а потому, что оно портится со временем. В результате опытный сварщик-виртуоз, который может сделать филигранную работу, имеет пониженную остроту зрения. На выручку приходит встроенная в маску оптика.

Максимум возможностей у оптических стекол для сварки – 3 диоптрии. Сварочные стекла имеют стандартную форму, размеры. Они хорошо подходят для всех масок.

Рынок защитных стекол для сварщиков постоянно развивается. При выборе следует учитывать специфику предстоящего процесса, уровень зрения сотрудника. Важная информация заложена в маркировке сварочного изделия. Вникнув в суть обозначений можно подобрать оптимальную модель, позволяющую качественно выполнять работу и защитить глаза.

О чем говорят обозначения

Национальная и международная оценка степени затемнения отличаются. В России показатели варьируются теоретически от С1 до С13. На практике применят сварочные стекла с обозначениями от С4 до С8, возможностей которых вполне хватает для всех видов сварки.

В международных стандартах ситуация аналогичная. Теоретически существуют показания для сварочных стекол от 7 DIN до16 DIN. Практически используют стекла со значениями от 8 DIN до14 DIN.

Больше информации содержит маркировка. Она включает чаще всего 4 цифры.

Первая цифра определяет оптические характеристики стекла. Они зависят от исходного и вспомогательного материалов. Принадлежность к 1 классу говорит о том, что объект через стекло виден четко без искажений.

Вторая цифра характеризует способность жидких кристаллов изменить ориентацию в пространстве в ответ на увеличение светового потока. Если на втором месте указана 1, при работе происходит быстрое затемнение, через которое четко без помутнений видна рабочая зона.

Третья цифра – показатель однородности сварочного стекла. Исходное сырье является смесью. При некорректных технологиях масса может быть плохо гомогенизирована. Полученное стекло будет неоднородным. Грубо говоря, по центру через него видно хорошо, а по бокам или углам хуже. 1 класс – гарантия отличного качества.

Последняя четвертая цифра – специфический показатель стекла для сварочных масок. Если указана цифра 1, значит, стекло начнет затемняться при попадании на него светового луча под любым углом. Это важно для стабильной работы. Сварщик не должен думать о том, в какую позу, под каким углом к рабочей зоне ему встать, чтобы стекло затемнилось.

Если нужна качественная защита глаз, следует приобретать продукцию с маркировкой, сделанную известными производителями. В таком деле крайне важен специальный опыт. Производителям-дилетантам на рынке защитной продукции не место.

Дополнительные обозначения

Особенно пунктуальные производители иногда указывают помимо основной информации на сварочных стеклах дополнительные сведения. Такая маркировка содержит буквы и цифры:

  • У – это первая буква от слова «упрочненные». Если на сварочных стеклах есть такая буква, то они выдержат механический удар твердых частичек, летящих с энергией до 0,6 Дж;
  • Г-1 обозначают стекла как для сварщиков, так и его помощников при выполнении электросварки на открытых пространствах;
  • Г-2 пишут на продукции для газосварщиков при работе средней мощности;
  • Г-3 информирует о предназначении стекол для сварщиков, выполняющих мощную сварку;
  • буквой Д обозначают стекла для доменщиков. Но это отдельная тема.
  • П обозначает продукцию для рабочих прокатных станов;
  • В – 1 говорит, что стекла предназначены для вспомогательной работы, не связанной со сваркой, которая выполняется при ярком солнце;
  • В-2 говорит о том, что сварочные стекла используют для вспомогательных работ при любых видах сварки, выполняемых как на улице, так и в цехе.

Учитывая всю приведенную информацию, получив дополнительно консультацию от представителя производителя или поставщика, можно грамотно выбрать нужные защитные стекла.

Выбор автоматических светофильтров

Защитные сварочные очки выпускают не один десяток лет. Поколения сварщиков пользовались такими и были довольны, сваривали корпуса космических кораблей и атомных подводных лодок. Современные очки совершеннее, пользоваться ими гораздо удобнее.

Тем не менее, профессионалы выбирают маски с автоматическими светофильтрами. Возможности этого оснащения велики, преимущества неоспоримы.

Автоматический светофильтр надежно зафиксирован на маске. Крепление выполняется просто отверткой и 2 винтами. Источником энергии являются солнечные или обычные батарейки, всегда имеющиеся в продаже. Популярны модели с двумя видами батареек, встроенными в одной маске. Наличие 3 регуляторов существенно упрощает управление.

Снаружи на маске или слева вверху на самом фильтре находится регулятор интенсивности затемнения. Вторым регулятором можно выставить требуемую чувствительность – значение интенсивности лучей, с которого начнется затемнение. Для работы на улице в солнечный день можно выбрать один показатель, для ночной сварки – другой. Третий регулятор позволяет выставить время, через которое начнется затемнение.

Совокупность всех возможностей автоматического светофильтра обеспечивает удобные условия для безопасной работы.

Для удачного выбора модели нужно оценить все потенциальные нагрузки, возможные виды работ; проверить уровень зрения у сварщика.

Защитные стекла должны быть комфортными. Неправильно выбранные параметры затемненности, диоптрии могут спровоцировать постепенное ухудшение зрения; привести к нарушению технологии сварочных работ, в худшем случае – вызвать повреждения сетчатки, роговицы глаз.

Похожие статьи

svaring.com

Лазерная сварка стекла

В современной промышленности сварка при помощи лазера чаще всего используется в тех сферах, где требуется локализовать область нагрева. Это помогает уберечь от температурного воздействия прилегающие зоны, что повышает качество соединения. Также это обеспечивает сохранность формы заготовки и возможность работы с термочувствительными деталями. Лазерная сварка стекла является не самым популярным методом соединения, так как здесь есть свои причины. С одной стороны, оборудования для этого оказывается труднодоступным для обыкновенных пользователей. С другой стороны, это очень сложный процесс, как на практике, так и в теории. В теоретической составляющей данного процесса следует учитывать необходимость фазового перехода, наличия теплообмена с окружающей средой и так далее. Все это предполагает сложность расчетов, с которыми может справиться не каждый специалист.

Лазерная сварка стекла

Лазерная сварка стекол в первую очередь подвергает опасность сам материал, так как возникает высокий риск повреждения стекла. Сварка может закончиться разрушением поверхности, если неправильно подходить к технологии ее выполнения. Далеко не для каждого типа изделия эта методика окажется эффективной и рациональной, так как себестоимость применения может оказаться выше, чем покупка нового изделия.

Область применения

Данная технология находит применение при создании электронных и оптических приборов. Сам лазер обладает уникальными свойствами, что обеспечивает возможность высокоточной резки, сварки и термообработки. Из-за сложности использования область применения является узко ограниченной. Даже при сварке стекла методика не всегда выдерживает конкуренцию с другими процедурами по соединению, так что она встречается далеко не во всех сферах, где идет ремонт, производство и соединение стеклянных изделий.

Преимущества

Несмотря на все недостатки и сложности, здесь есть ряд преимуществ, которые позволяют методике оставаться востребованной:

  • Это один из немногих способов соединения отдельных частей стекла уже после их остывания во время производства;
  • Возможность регулировки параметров в относительно широком диапазоне, что обеспечивает совместимость со многими разновидностями стекол;
  • После окончания процесса не требуется ни какая дополнительная обработка;
  • Работа с мелкими деталями осуществляется без больших сложностей.
Недостатки

Существует ряд недостатков при работе со стеклом, которые присущи исключительно лазерной сварке:

  • Низкий КПД, который приводит к перерасходу энергии;
  • Малая степень автоматизации, которая усложняет получение высокой точности сварки;
  • Производительность труда значительно уступает другим способам;
  • После сваривания изделия требуют дополнительной обработки;
  • Высокая вероятность повреждения стекла.
Технология

За последние годы требования к качеству соединений изделий из стекла сильно выросли, так что появилась необходимость в разработки новых технологий, которыми и стали лазеры. В любом случае, перед сваркой следует проводить математические расчеты, так как у каждого типа стекла есть своя температура размягчения, что предполагает точный подбор параметров. Помимо этого необходимо учитывать коэффициент термического расширения, оптическую прозрачность конкретного изделия и химическую стойкость. Для конструкционных изделий в различных установках используют кварцевое стекло, поэтому, с ним чаще всего приходится работать.

При определении типа используемого лазера следует учитывать, чтобы длина его волны вписывалась в область спектра поглощения стекла. Для такого процесса одним из лучших вариантов будет лазер 10,6 мкм. Если сравнивать лазерную сварку стекла с лазерной сваркой нержавейки и других сталей, то здесь намного выше уровень вязкости. Естественно, что данный параметр сильно зависит от температуры. Этот параметр ограничивает скорость проведения процесса, так что все это происходит достаточно долгое время, с учетом подготовительных процессов.

Чтобы перевести режим сваривания в режим резки, следует увеличить скорость перемещения канала, а также увеличить мощность лазера. Более эффективным в режиме резки оказывается лазерное импульсно-периодическое излучение, которое обеспечивается соответствующими установками. На нем следует выставить острую фокусировку при максимальной мощности. Лазерная сварка своими руками требует точности режимов и подготовительной работы, чтобы результат оказался действительно качественным и надежным.

Для начала детали выставляются максимально друг к другу, чтобы получилось стыковое соединение. Обработка лазером до состояния расплавления материала производится непосредственно по месту соединения.

«Важно!

Если режим будет слишком слабым, то достаточного уровня размягчения не получится. Если же он будет слишком большим, то стекло проплавится и нормального соединения не получится. »

В параметры режима входит не только мощность лазера, но и скорость его прохождения. Резка является более простым методом, поэтому, к ней выдвигается меньшее количество требований.

Поверхность стекла должна быть чистой, иначе все частицы грязи и прочие примеси окажутся внутри шва, что в свою очереди приведет к ухудшению внешнего вида и практических свойств изделия. Механические и оптические свойства стекла также могут поменяться от температурной обработки. Чтобы уменьшить негативное влияние, следует оптимально подбирать температуру. Когда процесс сваривания окончен, не нужно проводить ни какое дополнительное обрабатывание поверхности.

Заключение

Сложность выполнения сварки стекла, а также работы с этим материалом в целом, приводит к тому, что технология не сильно развивается. Она по большей части носит экспериментальный характер и не решает всех поставленных вопросов в этой сфере.

svarkaipayka.ru

Стекло для маски сварщика

Автоматические сварочные светофильтры защищают кожу и глаза сварщика от широкого спектра излучения, возникающего при горении дуги короткого замыкания. Это устройство, благодаря органам управления, имеет краткое время срабатывания затемнения и тем самым спасает зрение от вспышки света. Многослойные сварочные стекла имеют сложную конструкцию и работают от солнечных элементов и литиевых аккумуляторов. Этими фильтрующими элементами с органами управления оснащаются все защитные маски типа Хамелеон, которые приобрели большую популярность. Об этих стёклах мы и расскажем подробно.

Виды защитных стёкол

  1. затемнённое стекло с фиксированной степенью затемнения от С4 до С8, которым комплектуются простейшие маски, и используется при газовой и электродуговой сварке;
  2. полимерные светофильтры на основе поликарбонатов характерны устойчивостью к ударным нагрузкам, но имеют низкую скорость срабатывания затемнения при воздействии яркого излучения;
  3. многокомпонентный автоматический светофильтр типа Хамелеон с регулируемой степенью затемнения от 4 до 5 DIN в незатемнённом и от 9 до 13 DIN в затемнённом состоянии.

Защитное затемнённое стекло используется для работы в сталелитейной промышленности, при газовой и аргонодуговой сварке и сварке покрытыми электродами с различной силой тока. Степень затемнения достигается добавкой различных примесей в структуру стекла и имеет фиксированные значения, что предполагает быструю замену в сварочной маске вставок в случае смены режимов работы. Для длительной работы сварщика такие стёкла не очень удобны, поскольку по окончании работы, маску необходимо поднимать, а при начале сварки нет зрительного контакта с заготовками. Кроме того, неверный подбор проницаемости ведёт к поражению органов зрения.

Автоматический светофильтр затемняется от смены яркости света с помощью датчиков и смены проницаемости жидкокристаллического стекла при подаче на него небольшого потенциала. Как только датчик улавливает отсутствие яркого света дуги, потенциал исчезает и проницаемость восстанавливается, как и зрительный контакт с местом сварки деталей.

Принцип работы стёкол Хамелеон и их регулировка

Хорошей иллюстрацией действия жидкокристаллической основы стекла Хамелеон, могут послужить экраны электронных часов или табло. Под действием малых импульсов, сегменты становятся непрозрачными, и мы видим отображающуюся информацию на экране. Этот принцип положен в основу действия маски Хамелеон, где смена световой проницаемости служит для защиты глаз от яркого светового излучения. От светодиодного датчика сигнал поступает на схему управления и от неё подаётся потенциал на экран, в котором меняется ориентация жидкокристаллических соединений и соответственно значительно уменьшается пропускание света.

Маска сварщика снабжается элементами головного крепления и состоит из жаропрочного корпуса, в прорези которого и крепится сварочное стекло. Оно представляет собой многослойный светофильтр, состоящий из следующих элементов:

  • защитное стекло;
  • фильтр для защиты от ультрафиолетового и инфракрасного излучения;
  • поляризационная плёнка между каждым последующим слоем;
  • жидкокристаллическая пластина от одной до трёх штук, в зависимости от качества маски;
  • внутренняя защитная плёнка;
  • световые датчики;
  • солнечные и литий ионные источники питания.

Такой многослойный сэндвич обеспечивает надёжную защиту от яркого светового излучения и удобную работу во время его отсутствия, поскольку обеспечивает комфортный обзор места сварки. Количество слоёв может варьироваться в зависимости от предприятия-изготовителя, что напрямую не влияет на качество стекла.

Конструктивно светофильтр имеет ряд регулировок ступенчатого или плавного характера. Они имеют внутреннее размещение или выносятся на корпус маски с целью удобства регулировки непосредственно во время работы. Регулируются параметры степени затемнения, чувствительности сенсора, времени срабатывания и возврата в светлое состояние. На дорогих фильтрах существует отдельная диапазонная регулировка в светлом, промежуточном и затемнённом режиме.

Важно выбирать качественный светофильтр с многочисленными плавными и ступенчатыми настройками, несмотря на более высокую цену потому, что от этого зависит сохранность органов зрения.

Выбор защитного стекла и возможные неисправности

Выбор защиты зависит от финансовых возможностей, закономерное желание сэкономить, при нечастых сварочных работах, приводит к покупке дешёвой маски и обычных затемнённых стёкол. Но постоянная, долговременная сварка и забота о собственном зрении, приводит к выбору качественных светофильтров с высокой скоростью срабатывания затемнения.

Мы рассмотрим более подробно свойства жидкокристаллических стёкол, как наиболее современных средств защиты глаз и кожного покрова при сварочных работах, а именно:

  • скорость срабатывания затемнения от 1/20000 до 1/30000 сек;
  • показатель чувствительности сенсоров плавно настраивается во всём диапазоне;
  • в светлом режиме затемнение от 4 до 5 DIN;
  • в режиме затемнения регулировки возможны в пределах от 8 до 13 DIN;
  • можно подбирать маски с разной площадью смотрового окна и фильтры разных размеров;
  • наличие встроенных датчиков освещённости;
  • дублированные элементы питания в виде литий ионных аккумуляторов и солнечных элементов;
  • регулируемое время возврата в осветлённое состояние, обеспечивающее визуальный контроль места соединения заготовок;
  • лёгкая и быстрая замена фильтра при выходе из строя.

Подбирать стёкла для сварочных масок следует с учётом свойств конкретной маски, предстоящего режима сварки и наличия плавных и ступенчатых регулировок. А при настройках нужно учитывать яркость источника светового излучения и внешнего света в зависимости от времени суток.

Возможные неисправности маски и светофильтра заключаются в разных причинах. В основном допускают ремонт собственными силами и нуждаются в правильной диагностике. Причины поломки могут быть следующими:

  • длительное отсутствие заряда аккумуляторов и бездействие солнечной батареи требует зарядки батареи и замены источника питания;
  • нарушение электрического контакта схемы управления;
  • при ударной нагрузке выход из строя датчика освещения или трещина поверхности фильтра.

Подводим итоги

Мощное воздействие дуги короткого замыкания на органы зрения требует защиты, поэтому и сконструированы стёкла для сварочных масок, обладающие либо фиксированным, либо регулируемым затемнением. Дело сварщика выбрать способ сохранить зрение, но мы рекомендуем стёкла Хамелеон. Они создают комфортные и безопасные условия для сварки.

Сергей Одинцов

electrod.biz

Смотрите также

  • Сварочный участок
  • Сварка алюминиевого блока цилиндров
  • Сварка дизайн
  • Как выбрать аппарат для сварки пластиковых труб
  • Сварка металла как
  • Сварка резервуаров из листового проката
  • Выбор сварочного аппарата для дачи
  • Сварка вольфрама
  • Для сварки диоды
  • Сварочный аппарат окпд 2
  • Машина для сварки полимерных пленок

Стекла сварочные в Украине. Цены на стекла сварочные на Prom.ua

Стекло для сварочных масок (цена за 1шт)

На складе

Доставка по Украине

15 грн

Купить

ПНЕВМАТИК

Внутреннее пластиковое защитное стекло на сварочную маску хамелеон 50*95

На складе

Доставка по Украине

24 грн

Купить

ЛЮКС-ТОРГ

Защитное стекло для сварочной маски 50*95 (внутреннее)

На складе

Доставка по Украине

41 грн

Купить

PROFSVARKA

Стекло наружное для сварочной маски 90х110 (ESAB, пластик, поликарбонат)

На складе в г. Запорожье

Доставка по Украине

42 грн

Купить

«Аргон» Все для сварки

Стекло наружное для сварочной маски 90х110 (пластик, поликарбонат)

На складе в г. Запорожье

Доставка по Украине

22 грн

Купить

«Аргон» Все для сварки

Стекло прозрачное для сварочной маски 90х110 (стекло)

На складе в г. Запорожье

Доставка по Украине

13 грн

Купить

«Аргон» Все для сварки

Стекло наружное для сварочной маски Warrior Tech 9-13 (пластик, поликарбонат)

На складе в г. Запорожье

Доставка по Украине

146 грн

Купить

«Аргон» Все для сварки

Стекло жк для сварочной маски SAKUMA ADF-350S

На складе в г. Днепр

Доставка по Украине

516 грн

Купить

TOOLDNEPR

Внешние защитные стекла для сварочных масок 137 х 120 мм набор из 5 шт Yato YT-73929

На складе в г. Каменское

Доставка по Украине

239 грн

Купить

Интернет-магазин инструментов «R-Tools»

Стекло для сварочной маски 90х110 мм прозрачное поликарбонатное

Доставка из г. Ивано-Франковск

по 32 грн

от 2 продавцов

32 грн

Купить

ЕВРОСВАРКА

Стекло жк для сварочной маски SAKUMA ADF-350S

На складе в г. Днепр

Доставка по Украине

516 грн

Купить

TopToolDnepr

Стекло наружное для сварочной маски Savage A40 (пластик, поликарбонат)

Доставка из г. Запорожье

160 грн

Купить

«Аргон» Все для сварки

Стекло защитное к сварочной маске С-4 (50мм*102мм)

Доставка по Украине

Купить

Smart Сервис — мобильные аксессуары и фототехника

Сварочное стекло №6 52х102мм

Доставка по Украине

15 грн

Купить

МАГАЗИН МЕГАСВАРКА

Сварочное стекло Евро №3 90х110мм

Доставка по Украине

30 грн

Купить

МАГАЗИН МЕГАСВАРКА

Смотрите также

Стекло сварочное евро С-4 (9-10 DIN) 90/110 мм

Доставка по Украине

15 — 24 грн

от 2 продавцов

15 грн

Купить

Интернет-магазин «ТЕХНОDOM»

Наружное пластиковое защитное стекло на сварочную маску хамелеон WH 5000

Доставка по Украине

110 грн

Купить

ЛЮКС-ТОРГ

Стекло сварочное 90х110мм поликарбонат

Доставка по Украине

25 грн

Купить

TopLiner — интернет-магазин товаров для дома

Стекло защитное прозрачное 52х102мм толщина 2,0мм для сварочной маски

На складе в г. Днепр

Доставка по Украине

от 5.94 грн

Купить

Спарк-Центр

Стекло защитное прозрачное 46х103мм толщина 0,8мм для сварочной маски

На складе в г. Днепр

Доставка по Украине

от 9.90 грн

Купить

Спарк-Центр

Стекло защитное прозрачное 52х102мм толщина 0,8мм для сварочной маски

На складе в г. Днепр

Доставка по Украине

от 9.90 грн

Купить

Спарк-Центр

Стекло защитное прозрачное 58х108мм толщина 0,8мм для сварочной маски

На складе в г. Днепр

Доставка по Украине

от 9.90 грн

Купить

Спарк-Центр

Стекло защитное прозрачное 68х108мм толщина 0,8мм для сварочной маски

На складе в г. Днепр

Доставка по Украине

от 11 грн

Купить

Спарк-Центр

Стекло для маски сварочной (тип С4), 52х102мм, MasterTool (81-0014)

Доставка по Украине

21 грн

19 грн

Купить

RSTool

Стекло защитное внутреннее 101 x 47мм для сварочной маски A30 ESAB

Доставка по Украине

60. 40 грн

Купить

ООО «ТОРГОВЫЙ ДОМ «НИСА»

Внутреннее защитное стекло с диоптриями +1.5 50 x 110 мм для сварочной маски Aristo Tech HD 5-13 ESAB

Доставка по Украине

514 грн

Купить

ООО «ТОРГОВЫЙ ДОМ «НИСА»

Наружное пластиковое защитное стекло 114*90 на сварочную маску хамелеон

На складе

Доставка по Украине

29 грн

Купить

ЛЮКС-ТОРГ

Маска сварочная откидная MASTERTOOL «Ягуар 2» стекло 50х108 мм 81-0020

Доставка по Украине

по 215 грн

от 6 продавцов

215 грн

Купить

«Лакилайф»

Сварочное стекло №5 52х102мм

Доставка по Украине

15 грн

Купить

МАГАЗИН МЕГАСВАРКА

Сварочное стекло

Проведение сварочных работ – это достаточно опасное занятие, в связи с этим, к безопасности проведения разнообразных манипуляций с расплавленными металлами уделяется повышенное внимание. В первую очередь это касается органов зрения, так как яркий свет дуги сварочного аппарата, даже при непродолжительном влиянии, способен сказаться на здоровье глаз.

Специально для решения этого вопроса были созданы специальные сварочные стекла с повышенным уровнем затемнения. В нормальных условиях различить что-либо сквозь стекло практически невозможно, но стоит только запустить сварочное оборудование, как обзор значительно улучшается и становится комфортным для проведения сварочных работ. Именно такое стекло используется в сварочных масках. По своей конструкции все модели практически идентичны друг другу за исключением некоторых особенностей.

Сварочные стекла для маски Хамелеон

Одной из таких является сварочные маски типа хамелеон. Их основная отличительная особенность заключается в том, что изделие способно в автоматическом режиме выполнять регулировку степени затемнения стекла в зависимости от количества яркого света попадающего в поле зрения маски. Эта возможность достигается за счет присутствия в структуре стекла жидких кристаллов, которые накладываются друг на друга в несколько слоев. Такая структура позволяет добиться практически молниеносной реакции на появление яркого света.

Маски типа хамелеон значительно лучше своих классических аналогов. Дело в том, что в процессе применения маски с постоянным уровнем затемнения, сварщик вынужден осуществлять запуск сварочного оборудования в слепую, что при не соблюдении должной аккуратности может негативно повлиять на целостность рабочей поверхности металлического изделия. Хамелеон же позволяет выполнять запуск сварочной дуги, смотря на нее, а сам процесс затемнения происходит хоть и мгновенно, но только после запуска сварочного оборудования. Поэтому время реакции светочувствительных датчиков является одной из важнейших характеристик, на которые нужно обращать внимание при покупке сварочной маски типа хамелеон.

Современные производители предлагают потребителям разнообразные маски типа хамелеон с наличием большого количество разнообразных дополнительных функций, что значительно усложняет ответ на вопрос: «Как выбрать сварочную маску со стеклом типа хамелеон?». Некоторые модели могут оснащаться дополнительной защитой от различных бликов, другие от вредного излечения, издаваемого сварочным аппаратом и металлом и т. д.

Стекло типа хамелеон, несмотря на наличие современных функций и использование в процессе создание инновационных технологий, все таким является стеклом. А, как известно, этот материал достаточно хрупкий, поэтому оно также как и обычные стекло требует деликатного ухода и аккуратного использования. Стоит отметить, что на территории нашего государства производство сварочных масок типа хамелеон выполняется в строгом соответствии с государственными стандартами.

Как классифицируются стекла для сварочных масок?

Производство стекол для сварочной маски, как упоминалось в вышеизложенной информации, выполняется под строгим контролем. Классификация их качества определяется четырьмя различными параметрами, маркировка которых размещается на передней части корпуса любой сварочной маски.

Маркировка включает в себя четыре разнообразных цифры, написанные через символ дроби. Каждая позиция может принимать значения в диапазоне от 1 до 3. Единица является самым лучшим параметром, тройка – самым худшим. Если качество какой-то определенной характеристики является хуже третьего показателя, такое стекло считается не качественным и не поступает в свободную продажу.

Порядок цифр всегда определенный, так как каждое значения обозначает определенную характеристику.

  1. Первая позиция говорит об оптическом классе изделия. Этот параметр определяет качество «картинки» получаемой сквозь стекло сварочной маски. Значение этого параметра определяется качеством пленки, которая применяется в процессе создание стекла, а также качеством исходных материалов для производства.
  2. Вторая позиция говорит о степени рассеивания света. Это значение определяется чистотой жидких кристаллов, благодаря которой функция автоматической регулировки степени затемнения становиться выполнимой. Чистота кристаллов влияет на мутность изображения, получаемого через стекло. Следовательно, единица показывает, что изображение максимально четкое, тройка – нечеткое.
  3. Третья позиция говорит о гомогенности сварочного стекла. Говоря простым языком, этот параметр определяет ровность затемнения по всей площади стекла. Дело в том, что расположение кристаллов в структуре маски может быть неровным, следовательно, уровень затемнения в определенной точке стекла может быть больше, чем в другой.
  4. Последняя цифра обозначает угловую зависимость сварочного стекла. Он указывает на угол попадания яркого света дуги сварочного аппарата на светочувствительные датчики. То есть, проще говоря, параметр говорит о скорости реакции датчиков на свет, в зависимости от того, под каким углом они попадают на них.

Маркировака сварочных стекол

Как можно понять, изделие с максимальным уровнем качества должно иметь четыре единицу в своей маркировке. Помимо основных характеристик, в наименовании моделей могут встречаться разнообразные дополнительные аббревиатуры, обозначающие конкретный параметр:

  • У – корпус изделия обладает повышенной прочностью, за счет использования минеральных веществ в процессе производства сварочного стекла;
  • Г1 – основное назначение маски заключается в ее использовании в процессе газовой сварки;
  • Г2 — основное назначение маски заключается в ее применении исключительно для газовой сварки средней мощности;
  • Г3 – аналогично предыдущему параметры, кроме того что сварочные работы происходят на максимально возможных мощностях;
  • Д1 – стекло может использоваться возле печей, в кузницах и возле прокатных станков;
  • Д2 – стекло применяется исключительно возле печей;
  • Д3 – стекло используется возле доменных и стекловарных печей;
  • П1 – маска применяется в работе возле кузниц, печей нагревательного типа, а также возле прокатных станков;
  • П2 – стекло может выдерживать продолжительное влияние высоких температур до 1200 градусов по Цельсию;
  • П3 – аналогично предыдущему параметру, за исключением повышенной предельной отметки в 1500 градусов по Цельсию;
  • В1 – сварочная маска используется на открытых площадках в процессе строительства;
  • В2 – сварочная маска применяется на открытой местности в процессе электрической или же газовой сварки.

Для того чтобы значительно упростить ремонт сварочных масок, большинство производителей производят их с одинаковыми габаритными размерами паза под стекло. Это позволяет просто-напросто заменить стекло в случае его выхода их строя. Чаще всего стекло типа хамелеон обладает следующими размерами: 110х90х9 (длина, ширина и толщина соответственно).

Как выбрать качественное сварочное защитное стекло?

Стоит сказать, что в зависимости от конкретного типа или метода сварки требуется использовать сварочную маску определенной категории. На современном рынке сварочного оборудования присутствует большое количество разнообразных моделей от различных производителей.

Размеры сварочных стекол

Первое, на что нужно обратить внимание на размер стекла для маски. Так как оно просто-напросто может не подойти под размеры паза на вашем оборудовании. Далее нужно определиться с типом сварочного стекла, а именно с наличием функции автоматической регулировки затемнения.

Затемнение сварочных стекол

Постоянно затемненные стекла продаются по значительно низкой цене относительно моделей хамелеон. Однако их применение в процессе сварочных работ связано с определенными трудностями. Конечно же, если используется маску достаточно редко, то вам не смысла тратиться на многофункциональную модель. Однако профессионалы своего дела, выбираю между классическим стеклом и хамелеон, отдают свое предпочтение именно второму варианту.

Так как процесс автоматической регулировки уровня затемнения в зависимости от интенсивности яркого света дуги сварочного оборудования происходит только после ее включения. Поэтому большое внимание требуется уделять скорости срабатывания светочувствительных датчиков. Недостаточное значение этого параметра ставит под угрозы органы зрения. «Флагманские» модели стекол типа хамелеон реагируют на яркий свет за несколько тысячных долей секунды. Более бюджетные версии срабатывают по истечению сотых долей секунды.

Огромное внимание также следует уделять максимально предельной отметки степени затемнения, а также всему диапазоны этих значений. Чем он больше, тем большим уровнем универсальности располагает изделие. Идеальным вариантом является оборудования, которое может изменять свой уровень затемнения в диапазоне значений от 9 до 13 DIN.

Также следует обращать внимание на такие характеристики, как плавность регулировки, возможность ручной настройки технических параметров изделия, наличие дополнительных защищающих свойств и т.д.

Защитное стекло для сварочной маски: классификация, размеры

Во время сварки вопрос безопасности стоит на одном из первых мест. Чтобы обезопасить глаза от негативного влияния яркой сварочной дуги используется специальное стекло для сварочной маски, которое имеет определенный уровень затемнения. При нормальной освещенности сквозь такое стекло практически ничего не видно, стоит только зажечь дугу, как раскаленный металл сварочной ванны становится вполне видимым и не напрягает глаза во время длительной работы с ним. Защитные стекла для сварочных масок и щитков практически одинаковые, за исключением нескольких особенностей и особых подвидов и технически сложных моделей.

Обычное стекло для сварочных масок

Современный рынок предлагает массу различных изделий, которые отличаются по своим параметрам, так что порой сложным становится вопрос, как выбрать маску хамелеон для сварки. В некоторых случаях стекла могут быть оснащены дополнительной защитой от бликов и различного рода излучений, влияющих на глаза. Современные стекла хамелеоны, которые имеют специальный блок управления для изменения, являются достаточно хрупкими, как и обыкновенные, поэтому, требуют более деликатного отношения. Современные изделия производятся согласно стандартам принятым по ГОСТ 12.4.238-2007.

Классификация стекол для маски

Стекло для сварочной маски может классифицировать по четырем параметрам. Согласно стандартам современного производства классификация располагается на внешней части изделия. Здесь представлены четыре цифры, которые указываются через дробь. Они могут иметь значение от 1 до 3, что характеризует показатель в том или ином параметре. 1, как правило, показывает высший результат в свойства, а 3 – низший. Таким образом, можно определить, для каких работ подойдет стекло и какого оно качества. Показатели представлены в следующем порядке:

  1. Оптический класс стекла. От него зависит качество изображения, которое можно увидеть сквозь изделие. Это зависит от того, из чего делается стекло и какая пленка на нем используется. 1 – первый класс с минимальным искажением, 2 – второй класс со средним искажением, 3 – третий класс, в котором изображение периодически становится нечетким.
  2. Степень рассеивания света. Этот параметр определяется чистотой и качеством используемых жидких кристаллов в маске хамелеон. Иными словами, это цифра отвечает за то, насколько мутным может быть изображение. 1 – максимально чистая картинка, 2 – встречаются некоторые нечеткие места, 3 – нечеткость проявляется во многих местах.
  3. Гомогенность. Стекло для сварочной маски может затемняться неравномерно, поэтому, данный параметр показывает, насколько сильными могут быть максимальные перепады для данной модели в различных областях стекла. Особенно хорошо это видно при непосредственной работой с электрической дугой. 1 – максимальный перепад в 0,1 DIN, 2 – максимальный перепад в 0,2 DIN, 3 – максимальный перепад в 0,3 DIN.
  4. Угловая зависимость. Это показатель зависимости угла попадания вспышки на светофильтр и его затмения после этого. Чем больше данная зависимость, тем менее эффективным может оказаться затемнение. 1 – минимальная зависимость, 2 – средняя зависимость, 3 – большая зависимость.

Стекло для сварочной маски высокого качества

Размеры и технические характеристики

Сменные стекла сварочных масок зачастую имеют одинаковые размеры, но иногда встречаются небольшие отличия, которые делают невозможной взаимную замену различных стекол в одну маску или щиток. Размер становится одним из главных параметров при подборе детали для ремонта или в качестве запасной, так как слишком большие или маленькие вещи могут оказаться неподходящими. Здесь представлены популярные модели стекла для сварочной маски, которые используются современными мастерами. Размеры стекол сварочных масок:

МодельРазмеры
Кентавр СМ-102110x90x9
Днепр М-МЗП 480110x90x9
Кентавр СМ-301110x90x9,9
Forte-M006108×80
Кентавр СМ-151110x90x9
Днепр М-МЗП 460110x90x9
Кентавр СМ-303110x90x9,5

Особенности выбора стекла

Если вы используете сварочный аппарат или газовую горелку, то для этого могут потребоваться различные виды защитного стекла для сварочной маски. На современном рынке представлено множество вариантов, которые представлены различными параметрами. В первую очередь стоит обратить внимание, какой размер имеет изделие, так как в ином случае можно столкнуться с проблемой, что стекло попросту не подойдет для щитка или маски. Далее нужно решить, какой тип вам удобнее использовать. Обыкновенные стекла с постоянным затемнением оказываются намного более дешевыми, но работать в них не всегда удобно, так как приходится зажигать дугу вслепую, а также приходится менять стекла для различных режимов работы. Стекло для сварочной маски хамелеон является более практичным и именно по этой причине его выбирают профессионалы.

Стекло для маски Хамелеон

«Важно!

Большой размер оказывается важным для хорошего обозрения.»

Одной из основных характеристик является время срабатывания фильтра. Здесь параметры могут сильно отличаться. Максимальным временем на данный момент является 0,033 секунды. В среднем этот показатель составляет 0,0001 или 0,00001 и ниже. Чем быстрее срабатывает затемнение, тем в большей безопасности находятся глаза мастера. Стоит отметить, что здесь имеется зависимость от температуры окружающей среды. Чем она больше, тем быстрее работает датчик, так что в данных указываются максимальные значения.

Чтобы не зависеть от режимов работы, следует подбирать защитное стекло для сварочной маски хамелеон, которое бы имело универсальные параметры. Таким образом, значения по затемнения в спокойном состоянии должно равняться 4 DIN. В рабочем состоянии оно должно находиться от 9 до 13 DIN. В некоторых моделях параметры являются более низкими, что не позволяет использовать толстые сварочные электроды и мощные виды сварки. Стекло должно иметь плавную регулировку затемнения, хотя может сойти и со ступенчатой, только она будет менять значение затемнения скачками. Угол попадания сварочной дуги на стекло не должен влиять на ее затемнение, что увеличит эффективность работы. Оптический класс должен быть максимально высоким для чистоты просматриваемой области. Если стекло зависит от элементов питания, то желательно выбирать модели с двумя автономными источниками. Не лишним будет наличие дополнительной защиты от излучения и бликов.

Маркировка и расшифровка

Стекло темное для сварочной маски может иметь ряд дополнительных обозначений в маркировке:

  • У – имеет дополнительное упрочнение, которое сделано с помощью минералов. Они повышают уровень защиты от попадания твердых частиц во время работы;
  • Г-1 – применяется для газовой сварки, а также при вспомогательных работах с электросваркой;
  • Г-2 – применяется для газовой сварки при средних мощностях;
  • Г-3 – применяется для газовой сварки при высоких мощностях;
  • Д-1 – используется при работе возле доменных печей, в кузнечных цехах и рядом с прокатными станами;
  • Д-2 – используется при работе у доменных печей;
  • Д-3 – используется при работе у доменных и стекловарных печей;
  • П-1 – применяется во время работы в кузнечных цехах, у нагревательных печей и прокатных станов;
  • П-2 – применяется во время работы у металлургических печей, температура которых достигает до 1200 градусов Цельсия;
  • П-3 – применяется во время работы у металлургических печей, температура которых достигает 1500 градусов Цельсия;
  • В-1 – на работах монтажного вспомогательного, хозяйственного и строительного типа, которые ведутся на открытых площадках;
  • В-2 – на вспомогательных работах во время проведения электрической и газовой сварки, которые ведутся на открытых площадках.
Популярные модели и марки
  • Днепр;
  • Барс;
  • Союз-САС;
  • Кентавр;
  • Forte ;
  • Протон;
  • Krohn;
  • Cosmos;
  • Optech.

Сварочные защитные очки — Защитные очки США

Защитные очки для сварщиков

помогают защитить сварщиков от фотокератита, также известного как «вспышка сварщика». Сварочные защитные очки разработаны с использованием линз Shade 3 или Shade 5 и в основном используются для пайки горелкой, пайки и резки . Сварочные защитные очки не предназначены для дуговой сварки , для которой требуются более темные линзы, используемые в сварочных масках (в документе OSHA 29 CFR 1910.252 перечислены минимальные требования к затемнению линз для различных сварочных операций). Пропускание видимого света для каждого оттенка линзы: оттенок 2 = 20–28 %, оттенок 3 = 10–14 %, оттенок 5 = 2–4 %, оттенок 14 = 0,0003 %
