Сварка ПВХ ткани своими руками

Поливинилхлоридные синтетические полотна созданы с применением новейших производственных технологий. Поэтому сварка ПВХ-ткани своими руками дает очень неплохие результаты. Соединения обладают высокой прочностью и хорошей эффективностью. По направлению рывка форма фиксируется намного качественнее, нежели отечественные текстильные аналоги (брезент, к примеру).

Схема сварки ПВХ-ткани.

Все эти качества приобретают особое значение, когда ПВХ-ткани монтируются и эксплуатируются.

В самом деле, ПВХ-сырье, дополненное пластиковым покрытием:

  • имеет исключительные водоотталкивающие свойства;
  • спокойно справляется с агрессивными средами;
  • в течение долгого времени может находиться под солнечными лучами не выгорая;
  • в случае резкого перепада температур не деформируется;
  • способно служить верой и правдой порядка 5-7 лет.

Области применения ПВХ-тканей

Априори ПВХ-ткани являются всепогодными, то есть им не страшны атмосферные осадки, значительные температурные перепады. К тому же их легко и удобно транспортировать, монтировать и демонтировать.

Все эти великолепные свойства и характеристики способствовали тому, что разнообразные ПВХ-полотна сегодня широко используются в различных конструкциях. Речь идет о следующем:

Способы сварки ПВХ-ткани.

  1. Об объектах тентовой архитектуры: о торговых и выставочных павильонах, навесах, палатках маркизах, кафе, базарах, автомойках, шатрах.
  2. Об ангарных сооружениях: о зернохранилищах, свинофермах, конюшнях, спортивных площадках, самолетных и вертолетных укрытиях, промышленных складах, автостоянках.
  3. О широчайшей гамме автотентов, которыми покрывают грузовые автомобили, прицепы и полуприцепы, присоединяемые как к грузовым, так и легковым транспортным средствам. Сюда же относятся полотна, которые применяются на трейлерах, катерах в процессе транспортировки и стоянки, автопокрывалах.
  4. О защитных конструкциях: о покрытиях для бассейнов и деревянных беседок.

О рекламных баннерах, позволяющих разместить множество материалов рекламного характера практически везде, какого угодно размера.

Вернуться к оглавлению

О процессе сварки с помощью горячего воздуха

В последнее время чрезвычайно широко используется методика сварки различных ПВХ-полотен, в которой применяется интенсивный горячий воздушный поток и давление. Это своеобразный фен. Здесь температура нагнетаемого воздуха доходит до 700ºС. Как свидетельствуют многочисленные наблюдения, сваривание при помощи горячего воздуха способствует образованию монолитной бесшовной конструкции. При этом точки соединения получаются чрезвычайно прочными, без особых проблем справляющиеся со значительными нагрузками.

Схема воздушного нагнетателя.

Там, где соединяются пластиковые трубы, напольные покрытия (линолеум), гидроизоляционные ткани или прочие материалы стыковым методом, то горячая воздушная сварка проходит с использованием присадочного материала.

Когда же разные элементы крепятся друг с другом внахлест (можно вспомнить пленки ПВХ, синтетические ткани, прорезиненные ПВХ), то применяется бесприсадочная технология. В таких случаях в процессе обработки образуются полимерные цепочки, которые и сцепляют соседние фрагменты.

Подобного рода сварка происходит с помощью приборов горячего воздуха. Подобное оборудование для сварки ПВХ подразделяется в соответствии с базовыми категориями.

  1. Гамма ручных фенов, в которые вмонтированы воздушные нагнетатели. Они удобны в пользовании во многих ситуациях. Например, там, где применить автоматическое оборудование невозможно либо неудобно: обработка вертикальных швов своими руками, различных примыканий, а также углов.
  2. Ряд автоматических ТВЧ-аппаратов. Они осуществляют сварку на высоких скоростях. При этом получается высококачественный шов, а «человеческий фактор» влияет на процесс минимально. В большинстве случаев такие агрегаты функционируют в производственных технологических циклах. Иначе говоря, имеет место промышленное соединение ПВХ- материалов горячим воздухом.

Каждый тип агрегатов обладает своими достоинствами и недостатками. К примеру, ручные устройства идеально подходят тогда, когда необходимо найти нестандартные решения, однако располагают ограниченной производительностью.

Посему их лучше всего использовать там, где предстоит произвести небольшой объем работ.

Если требуется соединить полимерные ткани и ПВХ-изделия, то используется методика сварки горячим клином. В результате происходит образование ровной аккуратной строчки. Налицо хорошая производительность и небольшие энергетические затраты. Осуществление клиновой сварки дает прекрасные результаты в тех случаях, когда требуется получить прочный и эластичный шов. Здесь нужно применять специальный станок горячего клина. Функционирование последних основано на особой методике сваривания. Применение подобных аппаратов, соединяющих ПВХ-ткани при помощи горячего клина, дает наилучшие результаты.

Вернуться к оглавлению

Вместо заключения

На сегодняшний день существует множество методик, которые позволяют быстро и надежно сварить воедино как ПВХ ткани, так и ПВХ пленки.

Во всех них полотна обрабатываются интенсивной струей горячего воздуха вкупе с давлением. Температура нагнетаемых воздушных масс может достигать нескольких сотен градусов Цельсия. Образующиеся швы получаются ровными, невероятно прочными и удивительно эластичными.


expertsvarki.ru

Сварка ПВХ ткани своими руками

Полимерные материалы все активнее входят в окружающий нас мир, занимая все ниши применения материалов в быту и промышленности. Немаловажную роль тут играют и изделия в виде пластикового полотна, а поскольку наиболее распространенным видом пластического материала является поливинилхлорид, то ПВХ-полотна окружают нас буквально повсюду.

Технологическая схема сварки ПВХ-тканей

Исходя из такой распространенности, сварка пвх ткани своими руками является совсем нередкой задачей и может потребоваться буквально в любую минуту. Особо важным является то, что процесс такой работы с пластическим материалом не является сложным и не требует особых навыков и умений, а аппараты не сложны конструктивно — значит и стоимость их не высока.

Такая нетребовательная к высокотехнологичному производству конструкция даже позволяет умельцам изготавливать полнофункциональный самодельный аппарат для таких целей.

Область использования полотен

Полимерные полотна имеют ряд уникальных свойств, благодаря которым получили массовое распространение и всеобщее признание в качестве материала №1 для изготовления многих видов продукции.
Основные преимущества ПВХ-тканей:

  •  влагонепроницаемость, благодаря чему применяется в гидроизоляционных конструкциях и везде, где требуются водоотталкивающие свойства полотен;
  • почти полная химическая инертность, что позволяет материалу работать в условиях агрессивных сред, имея при этом значительный срок службы;
  • не подверженность воздействию солнечного излучения — полотно не выгорает и не меняет свойств находясь под открытым небом долгое время;
  • невосприимчивость к перепадам температуры и хорошо переносит очень низкие температуры, не трескаясь и не деформируясь;
  • в самых сложных условиях эксплуатации (агрессивная среда плюс механические нагрузки) имеет срок эксплуатации не меньше 5-10 лет.

Являясь по сути «всепогодным» материалом, пленки и полотна из такого полимера в то же время имеют небольшую массу — их легко можно перевозить, хранить, они несложны в монтаже, а при необходимости демонтаже с последующей повторной установкой.

Многослойная структура из полимерных материалов делает ПВХ- ткань устойчивой к воздействию УФ-света

Все это делает ткань из ПВХ незаменимой в условиях любого хозяйства, будь то промышленное производство или бытовые потребности. А для мелкого ремонта или скрепления больших полотен в одно с успехом используется сварка пвх. И область использования материалов данного типа очень широка.

Основные сферы применения ПВХ-тканей:

  •  изготовление тентов и павильонных накрытий — повсеместно сегодня можно видеть ларьки, автостоянки, выставочные павильоны, покрытые полотном из поливинилхлорида;
  • промышленная сфера — складские ангары, производственные цеха, мастерские и заправочные станции, самолетные и вертолетные ангары и т. п.
  • отдельного упоминания стоят автомобильные тенты — ими покрыты кузова 4 из 5 сегодняшних грузовиков и прицепов, а также для катеров;
  • защитные накрытия — бассейны, беседки, временные площадки и все виды шатров.
  • различного рода рекламная продукция, в том числе больших площадей — баннеры, рекламные щиты, транспаранты, «биг-борды» и т. п.

В связи с последним пунктом даже развился целый небольшой частный бизнес по изготовлению рекламных носителей — для выполнения заказов предпринимателями зачастую используется самодельная сварка баннеров, сделанная на основе воздушной помпы и воздушного тена (благо, это конструктивно несложно).

Отличные гидроизоляционные свойства материала позволяют его использовать в качестве дна для бассейна

Благодаря отсутствию сложных технологических процессов и невысокой стоимости оборудования сварка пленки пвх получила широкое распространение, в том числе и самостоятельно с применением определеных инструментов.

Основной метод сварки — горячим воздухом

Технология процесса проста и может быть описана буквально в двух словах. На скрепляемые поверхности (место стыка, шов) направляется поток раскаленного воздуха, который расплавляет материал и превращает его в монолитную структуру. Для надежного схватывания двух полотен место нагрева обязательно придавливают резиновым валиком.

Температура пвх сварки поддерживается в районе 700 градусов, что обеспечивает образование надежного шва монолитного типа и не допускает разложения пластика от перегрева.

При этом место соединения не имеет классический вид шва, а представляет собой монолитный слой того же материала, только большей толщины. Благодаря этому места соединения практически не подвержены разрушению при механических нагрузках, как швы от других типов соединений.

Процесс нахлесточного соединение двух полимерных полотен

В том случае, если необходимо скрепить пластиковую ткань своими руками, не допуская нахлеста полотен, необходимо по месту стыка прокладывать присадочный материал (тот же ПВХ в виде прутка или стержня) и проводить сварку горячим воздухом по нему.

Для произведения такого рода работ используются несколько видов оборудования промышленного производства, которые в целом можно разделить на две большие категории.

Категории сварочных аппаратов ПВХ заводского изготовления:

  1.  Ручные термофены- экструдеры с мощными воздушными помпами. Они мобильны и легки, поэтому могут использоваться в любом месте по необходимости. Единственное ограничение — доступность источника электрической энергии.
  2.  ТВЧ-установки. Это метод сварки полимерных материалов под воздействием токов высокой частоты. Из-за сложности конструкции и тяжеловесности оборудования этот тип сварки используется в основном в промышленном производстве, там где требуется сверхвысокое качество швов. Обычно это полуавтоматические аппараты, почти не требующие участия человека в процессе.

Промышленные аппараты обладают значительно большей производительностью и качеством результата, но почти непригодны к использованию вне промышленных предприятий и когда требуется сварка своими руками «по месту».

Что в итоге

Как видно из вышеприведенного описания, повсеместное распространение поливинилхлоридных полотен очень часто ставит задачу использовать сварку для скрепления частей изделия или небольшого ремонта ткани — это могут быть листы полимерной пленки, тента автомобиля или насосной мембраны и многие другие окружающие нас изделия.

А благодаря невысоким требованиям технологии сварки это вполне доступно для произведения работы собственными руками — с помощью покупного оборудования или даже самодельного устройства.

svarkagid.ru

Сварка ПВХ ткани своими руками с помощью фена и автоматического аппарата

Из поливинихлоридных нитей производят несколько типов тканей разных сортов и свойств. Направления использования материалов охватывают многие сферы. Из ПВХ тканей шьют рабочую и спортивную одежду, туристическое оснащение, делают обивку мебели, шторы для душевых кабин.

Полотна высокой плотности и большой толщины применяют в качестве тентов для широкого круга объектов: от торговых павильонов, автостоянок до бассейнов и многофункциональных ангаров. Из отдельной группы ПВХ материалов делают рекламные баннеры. Они отличаются эстетичным внешним видом, хорошо декорируются пленками, фотопечатью. Отрезки ПВХ ткани сшивают между собой или используют для более надежного соединения сварку.

Достоинства продукции из винила

Материалы из поливинилхлоридных волокон обладают высокими водоотталкивающими свойствами. Эти ткани не изменяются в агрессивной среде, переносят действие солнечного ультрафиолета, сохраняют форму при колебаниях температуры воздуха.

Даже при совокупном влиянии всех факторов одновременно они смогут прослужить более 5-7 лет без существенной потери внешнего вида. Важный этап получения продукции из ПВХ – соединение заготовок из полотен.

Для шитья обычных изделий из синтетических материалов используют швейные машины. При изготовлении баннеров, тентовых покрытий требуется сварка ПВХ тканей. Другими методами качественную продукцию получить не удастся.

В зависимости от толщины и назначения синтетического материала ПВХ определяют выбор метода его сваривания. В целом подходы подобны тем, которые применяют при работе с любым другим виниловыми сырьем. Можно воспользоваться:

  • автоматическим методом;
  • ручной сваркой.

Автоматические машинки, позволяющие сваривать длинные швы, выпускает несколько европейских известных компаний, представительства которых есть в России. Ручной метод применяют, если надо сварить небольшие полоски ПВХ ткани. В каждом из методов применяются свои технологии.

Автоматические технологии

Сварка тентовой ткани может быть проведена с использованием токов высокой частоты. Технология требует наличия специальных генераторов тока с требуемыми значениями частот.

Станок для сварки ТВЧ имеет большие размеры, работает автоматически с большой производительностью, стоит дороже, чем остальное оборудование. Метод используется в основном на определенных видах производств.

Чаще применяют оборудование для сварки ПВХ горячим потоком воздуха. В этом процессе главное расплавить поливинилхлорид и прижать полотна друг к другу.

Существует несколько видов агрегатов. Популярны модели компании Leister. Ролики придавливают место будущего шва, вмонтированное сопло подает горячую струю. Сварка происходит быстро с образованием прочного шва.

Оператору нужно только легким движением рук корректировать направление движение машинки. Автомат регулирует показания температуры, силу работы пресса в электронном режиме. От сварщика требуются минимальные навыки работы с полотнами, умение выбрать правильную настройку оборудования для сварки ПВХ ткани.

Некоторые компании, например RiverFord, поставляют недорогие, удобные в работе станки. Нагревательный элемент этого оборудования сделан фирмой Leister. Вместо него можно установить фен другой марки.

Степень прижатия полотен регулируется механизмами трех видов. В зависимости от характеристик ПВХ ткани можно выбрать наиболее подходящий вариант. Станок способен легко перемещаться на роликах, может быть использован для сваривания швов любой формы.

Устройства для ручной работы

Большое количество мастеров предпочитают ручную работу. На место требуемого внахлест соединения направляют горячий воздушный поток феном для сварки ПВХ ткани.

После расплавления феном шов придавливают специальным валиком. Образующийся монолитный стык герметичен и зрительно не заметен, хотя имеет несколько большую толщину, чем остальная часть полотен. Разницу в плотности ПВХ ткани можно почувствовать только на ощупь.

Если есть необходимость в изготовлении шва встык, применяют другую технологию сварки. В этом случае между краями укладывают прут или стрежень присадочного материала, сделанного также из поливинилхлорида.

На рабочую зону направляют горячий воздух, добиваясь расплавления и слияния полимера в единое целое.

Очень удобны для использования в этих целях ручные экструдеры. Они имеют сопло для выхода нагретой воздушной массы и блок, подающий присадку.

Экструдеры для сварочных работ имеют регуляторы температуры, скорости подачи присадочного прута и воздушного потока. Модели отличаются по мощности, рекомендуемому диаметру ПВХ присадки, наличием дополнительных функциональных возможностей, цене.

Особенности баннеров

При выборе аппарата для сварки баннера, необходимо учитывать специфику дальнейшей обработки полотна. Баннерные полотна, используемые для изготовления рекламной продукции, имеют особенности.

Они приспособлены для последующего нанесения печати, самоклеющейся пленки, имеют иное плетение ПВХ ткани, требуют специальных приемов сварки. Выбирая аппарат, согласуйте с продавцами возможность его применения для изготовления баннеров своими руками.

Поливиниловые ткани отличаются размерами раппорта (количеством нитей в рисунке плетения), пористостью, заполнением, многими другими параметрами. Они имеют разную толщину поверхностного слоя, нанесенного на стержень нити.

Желательно перед сваркой изделия сделать пробу на маленьком лоскуте. Это поможет выбрать как технологию в принципе, так и режим ее реализации.

Грамотная сварка ПВХ ткани – задача, доступная для профессионалов и домашних умельцев.

svaring.com

Устройства для сварки ПВХ пленки

Из поливинилхлоридной (ПВХ) пленки в настоящее время выпускается огромное количество товаров. Это могут быть фасовочные мешки, геомембраны для бассейнов и прудов, тенты для автомобилей и летних кафе, надувные лодки и плоты, линолеум, билборды и множество других изделий.

Разнообразие размеров и форм предполагает их соединение каким-нибудь надежным способом. Самым качественным вариантом соединения полимерной пленки оказалась сварка горячим воздухом.

Суть технологий

Процесс сваривания заключается в следующем. Предварительно разогретый участок ПВХ пленки на каждом куске материала соединяется и прижимается.

Температура и давление обеспечивают образование надежного и качественного шва, не уступающего по прочности самой свариваемой пленке. Чтобы добиться такого результата, необходимо точно соблюдать технологию сварки. Это не зависит от того, какое оборудование используется, автоматическое или ручной инструмент.

Поливинилхлорид имеет достаточно высокую температуру плавления. При автоматической сварке ПВХ пленки, если температура атмосферы составляет 15-20 °C, то поток воздуха должен быть прогрет примерно до 500 °C.

Прижим при этом составляет 10 кг, а скорость движения устройства вдоль шва 2-2,5 м/мин. Кроме этого, обеспечивается расстояние от сопла до оси прижимного колеса 45 мм, выход за край колеса 1-2 мм.

При более высокой температуре в ПВХ пленке происходят изменениям на молекулярном уровне, что отражается на качестве сварки. Проверка качества соединения и регулировка аппаратуры производится через 200 м шва.

Работа автоматом

При сваривании ПВХ тента, одну из соединяемых частей раскатывают по длине так, чтобы отсутствовали морщины. Затем расправляют второй кусок ткани и с нахлестом укладывают на первый. Величина нахлеста зависит от толщины материала и длины шва.

После этого устанавливают аппарат для сварки на линии соединения. Прижимное колесо должно проходить по краю пленки, при необходимости добавляется груз.

Сопло сварочного аппарата устанавливается между соединяемыми поверхностями, и устройство автоматически начинает двигаться. Пока идет процесс сваривания ПВХ пленки нужно контролировать траекторию движения прижимного колеса.

Оно должно перемещаться вдоль по краю верхнего полотна без каких-либо отклонений. При сварке пленки шов будет немного дымить, это нормально.

Ручная сварка

При ручной сварке, прежде чем приступить к соединению материалов, нужно сварить обрезки ПВХ пленки, потренировавшись на них. Отрегулировав температуру и прижим, можно приступать к работе с основным материалом.

По возможности все швы нужно делать в горизонтальной плоскости, тогда можно точно отрегулировать усилие прижима. Используемое сопло должно быть 20 мм, а ролики 20 и 40 мм.

Для получения качественного шва необходимо предварительно прогреть свариваемый участок ПВХ пленки, слегка придавливая его роликом. Сама сварка производится следующим образом.

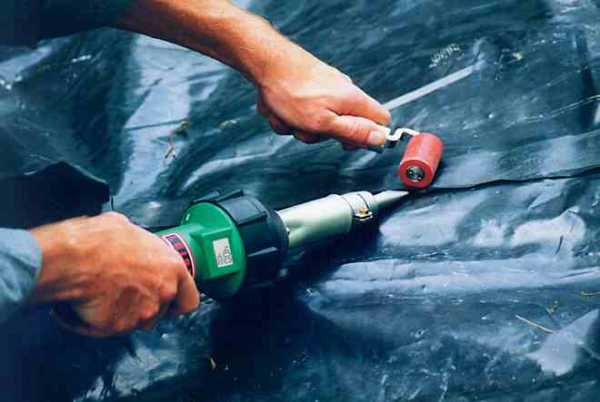

Фен перемещается вдоль линии соединения. Сопло и соответственно ролик находятся под углом 45 ° к краю пленки, при этом нужно избегать перегрева нижнего слоя материала.

Если требуется сварка широкого шва, то она производится по методу предварительного сваривания. Сначала формируется шов в глубине, на расстоянии 2 см от края ПВХ пленки.

Затем осуществляется окончательное формирование шва. На последней стадии нужно следить за тем, чтобы верхний край сопла выходил за границу пленки на 3 мм.

Ролик передвигают параллельно срезу сопла, следя, чтобы расстояние между ними было 10-15 мм.

Рекомендации

Перед тем как проводить сварку ПВХ своими руками, необходимо изучить инструкцию по эксплуатации и режимы работы устройства. У разных производителей для одних и тех же пленок режимы могут быть разные, потому что сварка зависит и от скорости потока горячего воздуха.

В качестве прокаточных роликов предпочтительнее использовать тефлоновые или силиконовые. При вытекании расплавленного ПВХ не будет прилипания.

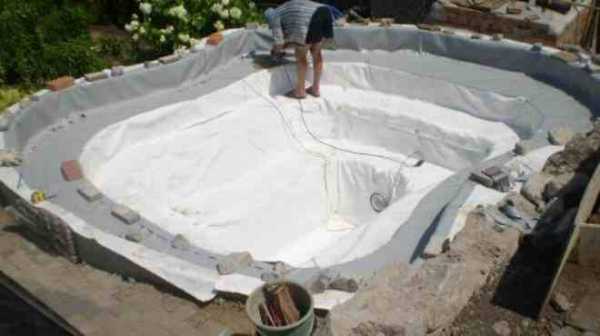

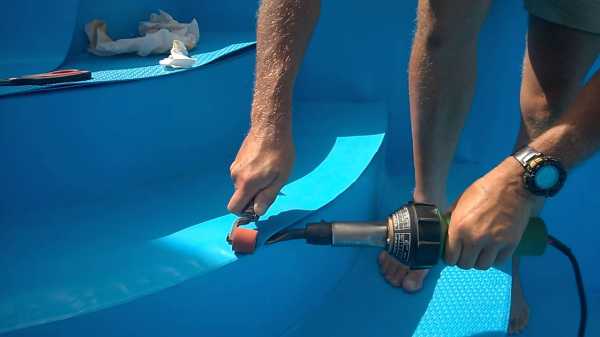

Сварка ПВХ пленки для изготовления бассейнов имеет свои особенности. Сначала нужно подготовить геотекстиль. Он защитит пленку от линейных деформаций и трения о чашу бассейна.

Раскрой материалов нужно проводить при температуре выше +10 ⁰C, встраиваемые детали необходимо смонтировать заранее. При сваривании используется специальный фен с автоматическим контролем и поддержанием необходимой температуры потока горячего воздуха.

Перед свариванием поверхности тщательно очищают растворителем. Режимы фена и устанавливаемых насадок выбирают в строгом соответствии с параметрами ПВХ пленки. Сварка чаш бассейнов трудоемкий и ответственный процесс, который рекомендуется доверить профессионалам.

Сварка с прутком

Кроме сваривания внахлест существует метод сварки пленочных материалов с использованием прутка. Выбор метода зависит от толщины и свойств материала.

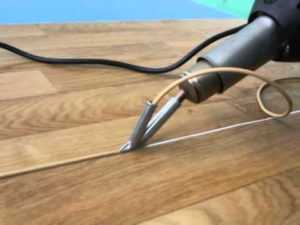

Например, при укладке линолеума из ПВХ требуется сваривание с использованием присадочного прутка. Линолеум предварительно готовят. Он должен быть плотно уложен на пол.

Все стыки должны подгоняться без образования щелей или зазоров. Качественный шов без использования специального оборудования очень трудно. Обычный фен сделать это не способен из-за значительной толщины линолеума.

Требуется специальное приспособление и оборудование. Перед свариванием прутком кромки необходимо подготовить, расплавленный пруток обеспечит их надежное соединение. Образовавшиеся наплывы удаляют специальным ножом.

Сварка током

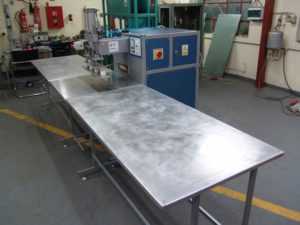

Для соединения ПВХ и других полимерных пленок используются токи высокой частоты (ТВЧ). Такие технологии обычно встречаются в станках для производства натяжных потолков и спецодежды.

Суть метода заключается в нагреве свариваемых поверхностей за счет действия токов высокой частоты, примерно как в СВЧ-печке. За счет электронной регулировки параметров швы получаются высокого класса, главное, чтобы толщина материала была постоянной.

Сварка полиэтиленовой пленки осуществляется теми же аппаратами, как и ПВХ. При их отсутствии полиэтиленовую пленку можно сварить простым утюгом благодаря низкой температуре плавления материала.

Куски пленки накладывают с нахлестом, укладывают на ровную поверхность, покрывают термостойким по сравнению с полиэтиленом материалом, типа бумаги, и проглаживают. В результате получается соединение, не уступающее по прочности основному полотну полиэтилена.

Все свариваемые поверхности пленки предварительно нужно очистить от загрязнений, в первую очередь от жировых. Это делается с помощью различных растворителей

Сварка должна осуществляться на ровной поверхности. Если по каким-то причинам шов получился некачественным при сварке ПВХ, то повторять операцию по тому же месту не следует. Нужно отрезать испорченный участок пленки и провести сварку заново.

На качество сварного шва, кроме загрязнений, большое влияние оказывают погодные условия, особенно влажность и температура. Физические и химические параметры свариваемых ПВХ и полиэтиленовых материалов также влияют на результат.

Кроме этого, сварка зависит и от температуры горячего воздуха, скорости потока, перемещения вдоль шва и давления на него. Научиться соблюдать все требования технологии можно при многократных тренировках.

svaring.com

Аппарат для сварки ПВХ мембран

Сварка ткани из пвх при правильном подходе к проведению работ позволяет получить довольно хороший результат — получаются весьма надежные и долговечные соединения, причем такие заготовки можно использовать в любых областях промышленности и быта. Дело в том, что данный материал является огнестойким, прекрасно сопротивляется различным химическим веществам, его практически невозможно разорвать и так далее.

Главный принцип сварки ПВХ  заключается в использовании специальных фенов либо специальных сварочных аппаратов. Такое оборудование использовать довольно просто, главное — отрегулировать температуру и выставить ее на нужный режим.

Желательно перед началом самих работ протестировать аппарат для сварки ПВХ на разного рода обрезках или аналогичных материалах, чтобы подогнать температуру под требуемый материал и в конечном счете получить надежное и долговечное соединение.

Эксплуатационные характеристики

Стоит отметить, что ПВХ пленки, имеющие специальное пластиковое покрытие, обладают следующими эксплуатационными характеристиками.

  • Прекрасно сопротивляются непосредственному воздействию воды и повышенному уровню влажности.
  • Не вступают во взаимодействие с разного рода химическими соединениями, даже с теми, которые образовывают пленку на поверхности материала.
  • Способны в течение продолжительного периода времени сохранять первоначальный цвет даже при нахождении во влажной среде или под прямыми солнечными лучами.
  • ПВХ ткани под воздействием низких или высоких температур, а также в случае их перепадов не подвергаются деформации.
  • Подобные изделия способны служить порядка семи—десяти лет.

Сфера использования материалов из ПВХ

Прежде всего следует сказать, что изделия, сделанные из поливинилхлоридных материалов, отличаются легкостью в транспортировке, монтаже и так далее. Аналогичные изделия могут применяться в следующих сферах.

  • Прекрасно подходят для изготовления архитектурных сооружений тентового типа: разного рода павильонов, навесов, кафе и так далее.
  • Конструкция аграрного типа — укрытия для техники, складов, автомобильных стоянок и так далее.
  • Их можно применять для автомобильных тентов.
  • Защитные устройства, в частности покрытия для бассейна.

Технология сварки

Сварка ПВХ в последнее время стала чрезвычайно широко распространена. Оборудование для сварки ПВХ подразумевает использование довольно высокой температуры подаваемого воздуха, причем в этом случае предусматривается серьезное давление подаваемого потока. По большому счету сварочный станок для окон ПВХ и для других изделий, выполненных из подобных материалов, представляет собой специальный фен.

Стоит отметить, что наибольшая температура, используемая для сварки ПВХ ткани, может достигать 700 градусов. При этом станок для сварки позволяет получить долговечную и бесшовную конструкцию. Даже в участках сварного соединения получается весьма прочный материал, неспособный разорваться при наиболее сильном давлении, они способны справиться даже с серьезными физическими нагрузками.

Если необходимо сварить между собой разного рода пластиковые трубы, покрытия для пола, слой гидроизоляции или подобные аналогичные изделия, для этого применяют специальное сварочное оборудование.

На сегодняшний день наиболее качественной продукцией, использующейся для сварки поливинилхлоридных материалов, являются изделия, выпущенные компанией Leister. Здесь можно приобрести и фены для сварки, и изделия для крепления труб ляйстер, и прочую продукцию. Если возникает необходимость, например для сварки откосов для окна или аналогичной продукции, можно применять специальный фен для сварки.

Сварка тканей из ПВХ может осуществляться при помощи одного из следующих инструментов.

  • Станок для сварки мембраны из ПВХ, оборудованный специальным воздушным нагнетателем. Эта продукция является весьма удобной в большинстве случаев, особенно если требуется получить угловое горизонтальное или вертикальное соединение, примыкания и так далее.
  • Сварка ПВХ мембраны производится за счет ТВЧ-устройств, которые функционируют на достаточно высоких скоростях, причем образовывается шов наиболее высокого качества. Сам работник на процесс проведения работ влияет минимально.

Стоит отметить, что каждое устройство имеет свои положительные и отрицательные качества, главное здесь — подобрать наиболее оптимальное устройство для проведения определенных работ.

electrod.biz

Сварка ПВХ

Самым оптимальным способом соединения ПВХ тентов является сварка горячим воздухом. Предварительно разогретый слой поливинилхлорида на каждом из соединяемых элементов, и последующее давление на них, обеспечивает образование надежного шва, столь же крепкого как если бы это был цельный кусок тента. Главным условием для получения такого результата, является четкое соблюдение технологического процесса, как при использовании автоматического оборудования, так и при производстве работ ручным инструментом.

Сварка автоматическим оборудованием

При работе аппаратом в диапазоне температур окружающего воздуха от 15 до 20 градусов, оптимальная температура потока горячего воздуха составляет приблизительно 500 градусов. Скорость движения аппарата при этом 2-2,5 метра в минуту, с дополнительным весов в 10 кг. Расстояние от оси прижимного колеса до сопла составляет около 45 мм, а выход сопла за край колеса должен быть 1-2 мм.

Применение более высоких температур с высокой вероятностью приведет к перегреву материала, что отразится на качестве и сроке службы сварного шва. После каждых 200 метров шва, необходимо проверять его качество. Правила проверки будут описаны в одной из последующих публикаций.

Перед началом сварки, одну из соединяемых частей тента необходимо раскатать по длине, и закрепить вначале торцы (с достаточным натяжением, которое позволит избежать появления морщин), а после длинную часть материала. После этого, с необходимым нахлестом, растягивается вторая часть ПВХ ткани.

Затем сварочная машина выравнивается по линии сварки, а прижимное колесо по краю полотна, навешивается необходимый груз. Затем сопло сварочника вставляется между полотнами, и аппарат сам начинает движение. На протяжении всего процесса требуется контроль за тем, чтобы прижимное колесо двигалось строго по краю верхнего полотна и аппарат двигался в заданном направлении. Шов всегда немного дымится в процессе сварки.

Труднодоступные и небольшие участки необходимо соединять при помощи фена для ручной сварки.

Ручная сварка

При работе с феном обязательно используется тефлоновый или силиконовый прокаточный ролик. Они помогают избежать прилипания расплавленного ПВХ, вытекающего в процессе прокатывания нагретой поверхности тента.

При работе ручным инструментом, важно уделять пристальное внимание следующим моментам:

  • обязательно необходимо изучить температурные режимы работы фена, указанные на его обойме;
  • произвести пробную сварку на отходах материала, с последующей проверкой качества получаемого шва;
  • горизонтальные швы, а также пайка деталей выполняется с использованием сопла 20 мм и роликов шириной 20 и 40 мм.

Перед началом сварки требуется производить предварительный разогрев материала, с легким давлением ролика. Непосредственно сварка производится плавным перемещением сопла фена вдоль линии шва, при этом сопло и ролик должны располагаться под углом в 45 градусов к краю рулона. Сопло держится подальше от нижнего слоя, дабы не сжечь его.

Широкий шов производится по методу предварительного сваривания. На первом этапе происходит формирование внутренней части шва, с удалением от края на 20 мм, второй этап завершает формирование шва по всей его ширине. На втором этапе требуется следить за тем. чтобы верхний край сопла выступал за край материала на 3 мм.

Прокаточный ролик должен двигаться параллельно срезу сопла, и находиться от него на удалении в 10-15 мм. Двойной проход позволяет добиться надежного и качественного соединения тентовой ПВХ ткани, при использовании ручного инструмента для сварки.

www.mostent.ru

Сварка ПВХ мембраны для крыш с помощью автоматического и ручного оборудования

Геосинтетические полотна – это материалы многофункционального применения. Если при производстве за основу был взят поливинилхлорид, полученная мембрана идеально подходит для изготовления кровельного покрытия.

Геотекстильный слой может быть использован для защиты крыш любой конструкции, проявляя при этом дополнительно гидроизолирующие и теплостабилизирующие качества. Полотна можно соединять механически или приклеиванием к основе. Такие способы не требуют больших затрат времени и средств, но мало надежны.

Лучший способ монтажа – сварочное соединение ПВХ мембран. Достижение полноценного эффекта возможно только в случае, если сварка геомембраны проведена правильно. Для этого нужен опыт проведения подобных работ и качественное оборудование для сварки.

Автоматы и полуавтоматы

Производители современного сварочного оборудования для пластика поставляют устройства, предназначенные для ручной и автоматической работы. Минимальные усилия мастера требуются при сварке ПВХ мембраны с помощью специальных автоматов.

Они надежно соединяю стыки полотен как на горизонтальной, так и на вертикальной поверхностях. Сварщику нужно только задать режим работы и направлять движения агрегата. Скорость перемещения, показатели температуры сварки ПВХ мембран определяются самостоятельно системой управления аппарата.

Электроника корректирует величину нагрева рабочей зоны при понижении скорости движения агрегата. Это исключает возможность локальных перегревов ПВХ мембраны при сварке, обеспечивает получение эстетического, герметичного шва.

Для обретения уверенности в правильности заданного режима желательно сделать пробную сварку на небольшом образце материала. Существует несколько популярных моделей аппаратов для сварки мембранной кровли.

В среднем в течение 1 минуты они термически соединяют от 2 до 8 м полотен. Примером может быть оборудование компании Leister. Так, модель Varimat V или аппарат производителя Herz модель Laron быстро и качественно делают швы, шириной достигающей 40 мм.

Для выполнения швов внахлест в сложно доступных местах сварка ПВХ мембран проводится полуавтоматическим оборудованием.

Агрегаты удобны при выполнении соединений на вертикальной или сильно наклоненной основе, на парапетах и других рельефах, где автомат невозможно разместить, тем более перемещать. Полуавтоматами сваривают геомембраны при перекрестном расположении материалов. Удобны в работе аппараты Leister Varimat, Triac Drive, Herz Laron.

Устройства для ручной работы

В местах, абсолютно недоступных для любой автоматизированной техники сварка ПВХ мембран проводится вручную термофенами. Ручными аппаратами делают швы в зонах примыкания к стенам, выполняют криволинейные стыки, соединения коротких торцевых сторон полотен.

Возможности

На большинстве современных агрегатов для работы вручную есть небольшой дисплей, информирующий о заданных и реальных значениях температуры направленного горячего потока.

Сварщик может визуально оценить соответствие показателей. На более дорогих моделях фенов предусмотрены дополнительные возможности:

  • электронное регулирование терморежима;
  • автоматическое отключение аппарата при экстренных ситуациях.

Конечно, скорость выполнения шва у термофенов значительно меньше, чем у автоматических агрегатов. За 1 минуту в среднем можно сварить 40 см геомембраны.

Некоторое неудобство заключается в необходимости тщательно выбирать толщину ПВХ мембран. Толстые материалы вручную могут провариться не очень хорошо.

Для геомембран, имеющих толщину до 3 мм, выпускают специальные аппараты повышенной мощности. При наличии навыков сварщика, фен является надежным помощником в работе на специфических участках крыш.

Торговые марки

Из импортной техники мастерам нравится сварочный аппарат Leister модели PID или Triac S, оборудование Herz Rion или Eron. Хорошее качество сварки ПВХ мембран обеспечивают фены компании FORSTHOFF GmbH, опыт производства которой составляет уже четверть века.

Последние модели оснащены очень удобной панелью с кнопками на торце аппарата. Случайно нажать их невозможно. Качественное, относительно недорогое оборудование поставляет LANSITE.

Хорошее качество соединения ПВХ геомембран обеспечивает шведский агрегат SIEVERT TW 5000, способный сваривать полотна любой толщины. Оборудование легко выполняет прямые и заостренные швы.

Особую группу составляют ручные экструдеры, предназначенные для соединения полотен с использованием присадочных прутков.

Выбирая модель, следует обратить внимание на рекомендации производителей, поставщиков. Возможность работы с ПВХ мембранами заложена не во все аппараты. Консультанты помогут подобрать ручной экструдер для требуемых материалов и условий работы.

Имеющиеся в продаже агрегаты позволяет выполнять комплексную сварку ПВХ мембраны во всех местах любых кровель, надолго защитить крышу от ветров, осадков, колебаний температуры.

Подготовка полотна

Качественную сварку можно обеспечить только при условии тщательной подготовки ПВХ полотен:

  • обычную грязь на ПВХ мембране вытирают влажной тканью;
  • остатки клеев, битума, другой органики удаляют растворителями;
  • затем мембрану расстилают на поверхности. При этом на ткани не должно быть никаких натяжений, напряжений.

Минимальный нахлест ПВХ мембран при сварке составляет 50 мм. Можно увеличивать его до 80 мм. При такой величине нахлеста рекомендуемая ширина шва 20 мм.

Если работу проводят при низкой температуре воздуха (5 °C), мембранное полотно следует предварительно нагреть до восстановления нормальной пластичности.

При низких температурах оно может слегка коробиться. Тогда кровля получится некрасивой. Сварка ПВХ мембран проводится на расправленном, ровно разложенном материале.

Геоткань размещают так, чтобы она не скользила и не смещалась во время работы. В местах перпендикулярной ориентации мембран с помощью специального ножа и ролика формируют скосы. Делают это аккуратно, исключая образования микроскопических каналов.

Грамотно выполненная сварка ПВХ мембран гарантирует защиту крыш на несколько десятилетий. Однажды вложив средства, усилия, время, можно наслаждаться результатом вплоть до полувека.

svaring.com

Отправить ответ

avatar
  Подписаться
Уведомление о
