Сварка ленточных пил своими руками

Для нормального функционирования ленточной пилы, она подвергается свариванию. Способ, с помощью которого выполняется данный процесс, подбирается индивидуально, в соответствии с особенностями эксплуатации данного материала. Об оборудовании для сварки ленточных пил, рассмотрим далее.

Оглавление:

  1. Ленточная пила: устройство и принцип работы
  2. Самодельная сварка ленточных пил своими руками
  3. Сварка ленточных пил цена и особенности пайки

Ленточная пила: устройство и принцип работы

Существует большое количество разнообразных пил, которые имеют индивидуальные особенности применения и своеобразную конструкцию. У одних, в качестве режущего инструмента используется диск, а у других лента.

Установка пилящей ленты осуществляется на шкивы ведущего и ведомого направления. Для ее натягивания следует приложить огромные усилия, только в таком случае, линия распила будет равномерной.

Главными особенностями данной конструкции являются отдельные блоки, которые дополняются и наращиваются самостоятельно. На простом устройстве, материал для распила в которое подается ручным способом, устанавливаются дополнительные механизмы, такие как электронная система контроля работоспособности устройства, благодаря которой оно работает без постороннего участия человека.

Среди основных конструктивных элементов ленточной пилы, отметим наличие:

  • рамы, на которой имеются направляющие, с помощью которых движется лента;
  • для того, чтобы натянуть ленту используется механизм, на котором имеется привод пружинного, механического и гидравлического назначения;
  • удерживатель ленты для распила;
  • механизм винтового подъемного типа, который устанавливается вблизи ленты;
  • передача ременного типа, на которой находятся клинья;
  • электрический двигатель, мощность которого составляет около пятнадцати киловатт или двигатель на бензиновой основе, с такой же мощностью;
  • эксцентрики, с помощью которых бревно фиксируется на раме;
  • бак с водой и кран, который намачивает деталь в процессе распила;
  • рельсовая полоса, на которой перемещается конструкция.

Также, каждая пила отличается индивидуальными конструктивными элементами, такими как кожухи для ограждения, и упорные механизмы, которые повышают безопасность работы. Для того, чтобы регулировать и настраивать работу на рабочей поверхности имеются планки, на которые нанесена разметка.

Принцип работы механизма основывается на укладке бревна между двумя направляющими и его жесткую фиксацию. Для определения толщины доски, следует ее поднять с помощью специального механизма.


Самодельная сварка ленточных пил своими руками

Для того, чтобы соединить два конца ленточной пилы, следует выполнить их сваривание. Данный процесс выполняется с помощью специального оборудования для сварки ленточных пил. Контактная сварка ленточной пилы состоит в том, что через два соединенных конца пилы, проходит электричество, которое приводит к их перегреву и расплавлению кромок на полотне. Для подводки тока используют электроды, соединенные с зажимами.

Различают огромное количество сварочных аппаратов, с помощью которых выполняется контактная сварка. Некоторые, усовершенствованные варианты способны обеспечить автоматизацию цикла сваривания и отжига. Поэтому, ошибки, связанные с чрезмерным свариванием или неправильным временем, в процессе которого передается импульс, исключены. В более простых механизма, контроль подачи отжига и сваривания осуществляется с помощью оператора.

Самостоятельное сваривание ленточной пилы возможно лишь в том случае, если у вас есть опыт работы с подобного рода оборудованием. Среди основных конструктивных особенностей станка для сварки ленточных пил, отметим наличие:

  • корпусной части;
  • трансформатора сварочного типа;
  • зажимных механизмов на которых имеются электроды и зажимные рычаги;
  • кнопка пуска;
  • зажимы: подвижной и неподвижной.


Главная функция подвижного зажима - свободный ход, с помощью которого выполняется осадка. В процессе того, как концы пилы двигаются друг к другу, образуется сварочной валик. Для того, чтобы концы пилы прижимались друг к другу используется специальная пружина, создающая давление.

Сварка ленточных пил своими руками, состоит из таких этапов:

  • выполнение резки пилы;
  • выполнение зачистки ее торцевых участков;
  • монтаж полотна в конструкцию сварочного аппарата, определения режима работы: ход и усадка;
  • сваривание полотен;
  • выполнение отжига;
  • зачистка швов.

Первый этап - резка, подразумевает определение размера пилы. Для того, чтобы отрезать необходимый участок полотна, воспользуйтесь гильотинными ножницами или отрезным кругом. При использовании полотна, которое раньше подвергалось свариванию, с каждой стороны отрезается около пяти сантиметров.

В данной ситуации, при выполнении резки следует учесть ряд правил:

  • место, на котором полотна соединяются между собой должно быть расположено между верхними частями зубьев;
  • в процессе резки следует оставить немного припуска для компенсации усадки металла, оптимальный припуск - полтора миллиметра с каждой стороны;
  • старайтесь сделать линию реза максимально ровной, от этого зависит качество дальнейшей сварки.

Только в таком случае, полотна будут иметь ровную линию на изгибе.

Довольно простым способом выполнения резки выступает укладка пилы в определенное положение, обрезка и зачистка каждого из концов по отдельности. В таком случае, даже при наличии не перпендикулярной линии среза, ее концевые участки все равно будут состыкованы. В таком случае, полотно после сваривания будет отличаться ровным швом.

Дальнейшие действия связаны с выполнение зачистки полотна. Данные участки следует очистить от грязи, обезжирить с помощью ацетона или спирта. Для зачистки кромок используйте абразив. В итоге, должны получиться идеально ровные и гладкие участки.

Далее следует монтаж полотна на поверхность аппарата. Подготовленную пилу следует установить во внутрь зажимного механизма. При этом, одна ее часть остается подвижной, а вторая - нет. В центральной части кромки пилы соединяются между собой. Совпадение кромок должно быть идеальным.

С помощью ручек управления на аппарате, регулируется усилие, ход, усадка, режим работы устройства. Данные параметры для каждой пилы подбираются индивидуально и зависят от ее размера, толщины стали, особенностей эксплуатации и т.д. С увеличением сечения пилы, увеличивается сила тока, необходимая для сварки.

Для того, чтобы более точно определить данные параметры, воспользуйтесь инструкцией к аппарату. В ней должна быть таблица, согласно которой следует определить режим работы оборудования. В некоторых устройствах, достаточно выбрать только режим сваривания, не указывая при этом силу тока и напряжение для работы. Для того, чтобы выполнить сваривание пилы, следует установить рычаг в определенном положении.

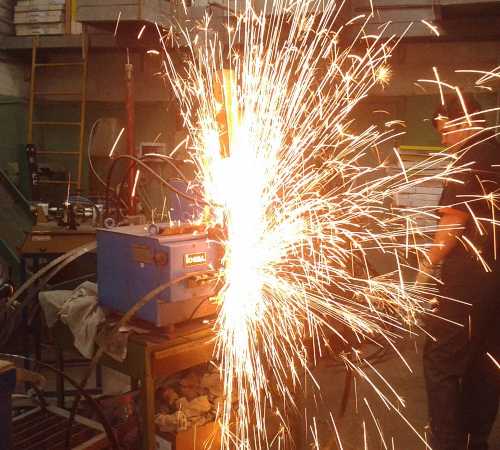

Сварка ленточной пилы выполняется с помощью нажатия кнопки или поворота рычага. После этого, ток подводится к каждому зажиму, а от них передается пиле. Таким образом, металл в зоне состыковки двух участков расплавляется и соединяется между собой.

Пружина воздействует на поверхность подвижного зажима, который смещается к неподвижному зажиму, на осадку. При этом, в стыковой зоне происходит образование сварного валика, с помощью которого пилы соединяется.

Определяя параметры сваривания, следует выбрать время, за которое осуществляется подача токовых импульсов. Сварочные аппараты с автоматическим режимом работы отключают ток, по истечению нескольких секунд с момента их подачи. Однако, если данный параметр на сварочной аппарате регулируется вручную, то необходимо за ним следить.

В процессе сваривания возникают определенные сложности, связанные с материалом, из которого изготовлена пила. В соответствии с данным параметром определяется режим работы сварочного аппарата. В некоторых случаях, без опыта определить данный параметр очень сложно. Если в итоге сварка вас не удовлетворила, то следует экспериментировать, подбирая необходимый режим на ненужном обрезке полотна. После подбора оптимального режима работы, запишите его параметры, чтобы применить его в дальнейшем.

Учтите, что электроды, которые вступают в контакт с пилой должны быть чистыми. Посторонние вещества или грязь на их поверхности, отрицательно сказываются на качестве сварки пилы.

Дальнейшие действия связаны с выполнением отжига, который помогает металлу, ставшему в процессе сварки хрупким и довольно твердым, приобрести прочность, вязкость и пластичность. Для произведения отжига используются те самые зажимы, что и в процессе сваривания. Однако, для работы используется другой режим подачи тока.

Оптимальная температура, на которой выполняется отжиг составляет около шестисот градусов. При этом, следует поддерживать охлаждение устройства в медленном темпе, для этого кнопку подачи тока следует удерживать, нажимать и отпускать в определенное время. Для того, чтобы металл остывал постепенно, периодически следует нажимать кнопку подачи тока для отжига.

Если на сварочном аппарате пирометр отсутствует, то температура контролируется по внешним характеристикам металлической поверхности. В процессе обжига, сталь приобретает красно-вишневый оттенок. Ни в коем случае не разогревайте металл до оранжевого или тем более насыщено красного цвета. Процесс постепенного охлаждения металла занимает не более пяти минут. Для некоторых полотен потребуется провести два цикла по отжигу. В некоторых случаях, сварка и отжиг выполняются в одном процессе. В данной ситуации, время на охлаждение швов, увеличивается, с помощью периодической подачи тока к металлу.

После сварки следует зачистить полотна от наплыва, образовавшегося на сварном шве. Для зачистки швов подойдет практически любой инструмент с абразивными характеристиками. Главное условие качественно зачистки - получение ровной и гладкой поверхности.

Предлагаем ознакомиться с основными ошибками, возникающими в процессе сварки:

1. Смещение сваренных кромок - в данном случае, полотна находятся в разных плоскостях. Данная проблема возникает при недостаточной силе тока в процессе сваривания или при сильно большой осадке.

2. Расплав, находящийся на полотне, наблюдается в процессе подачи сильно большого тока.

3. Непроваренные участки образуются в том случае, если давление, подающееся в систему слишком низкое.

Минимальное значение выступа шва на качественно проваренной плите, составляет около полутора миллиметров.

Для проверки качества отжига полотно сгибается в радиусе двадцати сантиметров и осматривается. Если дуга напоминает стандартную окружность и шов остается целым, то качество сварки находится на должном уровне.


Сварка ленточных пил цена и особенности пайки

Стоимость работ по сварке ленточных пил определяется прежде всего их размером, толщиной стали и особенностями эксплуатации. Однако, существует еще один способ соединения пилы - это пайка. Данный вариант более простой для выполнения в домашних условиях, нежели сварка.

Прежде всего, следует подготовить полотно, для этого кромки пилы очищаются от грязи и обезжириваются. Концы полотна соединяются в стыковом положении, однако грани при этом должны быть скошены.

Для того, чтобы придать граням форму скоса используйте абразивный круг. Оптимальная величина скоса составляет от восьми до двенадцати сантиметров. Скошенные участки должны соединяться между собой максимально ровно.

Для того, чтобы выполнить пайку пилы потребуется наличие припоев, оптимальный вариант - серебряные пСР45 или пСр65. Припои, содержание серебра у которых меньшее, не рекомендуется использовать.

В качестве флюса, предпочтительнее использовать пасту, которая применяется в процессе пайки металла. Данный вариант флюса отличается удобством работы. При отсутствии данного вещества, возможен вариант его самостоятельного изготовления. Для этого, соединяется хлористый аммоний с бурой в соотношении один к десяти. С помощью воды регулируется консистенция состава, который должен стать пастообразным.

Для выполнения нагрева пилы в процессе пайки используют газовую горелку. Температуру нагрева определяет тип припоя, оптимальное значение составляет от 650 до 600 градусов. Не перегревайте металл, чтобы не нарушить его структуру. С помощью специального приспособления концы пилы соединяются между собой. Процесс пайки состоит в следующем. Прежде всего, следует нанести флюс на поверхность кромок. Старайтесь нанести пасту исключительно на скошенные участки.

Далее, соединения нагреваются до определенной температуры и припой подается к месту соединения торцов пилы. После этого, на поверхности появляется полоска, свидетельствующая о том, что пайка выполнена правильно. Плавление припоя выполняется не под воздействием горелки, а от ранее нагретого металла. По истечении нескольких минут металл остывает, только после этого, пила снимается с механизма. При наличии небольших наплывов, производится очистка шва любым абразивным материалом.

Сварка ленточных пил видео:

strport.ru

Сварка ленточных пил | Сварка своими руками

Спец.аппарат для сварки ленточных пил

Когда может потребоваться сварка ленточных пил?

  • В процессе эксплуатации ленточной пилы она может порваться. В таком случае требуется ремонт;
  • Пилы поставляются в бухтах, для подготовки к работе также требуется их сварка.

Процесс сварки может выполняться на специальных аппаратах, которые по сути являются аппаратами контактной сварки стыковой. Такие аппараты также способны производить локальный отпуск, или отжиг зоны шва без необходимости вынимать пилу из аппарата после сварки. Отжиг, как известно, применяют обычно для того, чтобы повысить пластичность металла, а отпуск — для снятия внутренних напряжений, образовавшихся в структуре шва.
Безусловно, использование специализированных аппаратов для сварки ленточных пил дает наилучшее качество: ее ресурс будет выше, чем при использовании других  способов. Однако, стоимость таких аппаратов может доходить до тысяч долларов для пил по дереву и еще выше для пил по металлу. Понятно, что не целесообразно использовать такое оборудование в домашних условиях, если только вы не занимаетесь ремонтом и вводом в эксплуатацию пил в промышленном масштабе. Возможно, что остались еще советские бывшего использования аппараты для сварки пил небольших толщин, которые можно приобрести по доступной цене для своей мастерской. В принципе, до сих пор некоторые предприятия используют оборудование для контактной сварки чуть ли не полувековой давности и все нормально работает. Выбор, как говорится, за вами.
Для единичного ремонта приемлемо использовать также аргонодуговую сварку ленточных пил, а также пайку. Гарантию, правда, что после такого ремонта пила прослужит вам долго никто не даст, однако, это лучше, чем просто выбросить ее в мусор.

Технологичные сложности сварки:

  • Ленточные пилы изготавливаются из сталей, сплавов, биметаллов, которые относятся к трудносвариваемым (по этой причине при профессиональном ремонте не применяется аргонодуговая, полуавтоматическая сварка и тем более пайка, которая по прочности сильно уступает любой сварке по понятной причине). Кроме того, производители держат в секрете информацию, из чего изготовлена пила. Поэтому сварочные режимы, как правило, приходится устанавливать опытным путем.



  • Форма зуба в околошовной зоне оказывает влияние на величину нагрузки при работе.

Технология сварки ленточной пилы на спец.аппарате стыковой сварки

В первую очередь, после того, как вы приобрели пилу, вам  необходимо нарезать полотно в размер. Для этого применяют гильотину и разделочный стол. Отмечаете длину, сколько вам нужно отрезать и режете пилу с припуском для того, чтобы соблюдать шаг.
Резка полотна осуществляется по вершинам зубьев. Свариваемые кромки после порезки должны быть ровными, без заусенец, под прямым углом к спинке полотна. Их нужно подготовить идеально, иначе проведение дальнейшей работы просто не будет иметь смысла. За неимением гильотинных ножниц можно использовать банальное зубило и молоток. В подготовку также входит обезжиривание в любом доступном растворителе: ацетон, бензин, нефрас, или уайт-спирит. Заусенцы и неровности доводят с помощью абразива.
В зависимости от толщины и ширины свариваемого полотна на аппарате контактной стыковой сварки устанавливаются режимы: усилие сжатия, начальное расстояние, конечный выключатель тока и сила тока. В зависимости от марки материала при отпуске выставляется температура и время. Для низколегированного металла температура отпуска 400 — 450 °С, для высоколегированного биметалла 600-650°С.Чем выше температура отпуска, тем меньше время выдержки. Однако, если никто вас не подгоняет, предпочтительнее делать отпуск при более низкой температуре с увеличением времени выдержки. Считается, что в таком случае металл прогревается равномерней, а структура уравновешивается более эффективно. Пример режима высокотемпературного отпуска для пилы по дереву: Т=(600±10)°С;  t=40мин.
После сварки полотна нужно произвести его зачистку с помощью болгарки, или любым другим удобным способом.Пила в результате должна выглядеть вот так:


Заканчивается технологический процесс контролем качества сварных швов.

Для удобства транспортировки ленточных пил их можно складывать двумя способами:
-кольцом;
-сворачиванием в петлю.

Дальнейшая обработка для пил по дереву.
Если пила у вас не подготовлена к работе, необходимо произвести ее разводку и заточку. Разводка делается в половину толщины тела, т.е если у вас пила 1 см, соответственно, разводка делается 0.5 см на сторону. Разводка идет: один зуб вправо, второй — влево, третий зуб прямой — выкидывающий стружку. На твердую породу и на зимний лес желательно делать разводку на десятку поменьше. Когда вы производите заточку, камень должен проходить весь профиль, поджоги не допускаются.

Аргонодуговая сварка пил на примере ремонта ленточного полотна для резки цветных металлов

Для удобства работы и обеспечения точной стыковки полотен изготавливают простейшее приспособление, состоящее из основания, фрезерованного таким образом, чтобы можно было упереться спинкой полотна в бортик, и двух прижимных планок. Приспособление можно сделать из обычной черной стали.

Пила сваренная на таком приспособлении может выдержать более тридцати резов по кругляку (алюминий) диаметром 30 мм. Пила варится на минимальном токе, который только возможно выставить на вашем инверторе с образованием небольшого обратного валика. В качестве присадки используется омедненный пруток СВ-08Г2С. После сварки пила должна остынуть в оснастке. Шов зачищается механически до плоскости пилы.

Пайка ленточных пил

Приспособление для пайки ленточных пил можно использовать аналогичное тому, что мы использовали для сварки TIG. Однако, если при сварке свариваемые кромки контактировали с металлом оснастки и обеспечивали минимальный теплоотвод, то для пайки приспособление в месте стыковки кромок полотнищ нужно выфрезеровать «сквозняком». Концы пилы соединяются встык по скошенным граням, которые можно получить обработкой на абразивном круге. Переменная (в) зависит от толщины и может быть до 12мм. Скошенные кромки должны быть точно и плотно подогнаны друг к другу, заусенцы, неплоскостность скошенных поверхностей не допускается.

Пайка высокотемпературная, ее технология ничем не отличается от технологии пайки твердыми припоями любых других изделий. В качестве припоев рационально применять серебряные припои с высоким содержанием серебра ПСр 40; ПСр45, еще лучше Пср65 (приобрести импортный аналог Castolin EcoBraz 38240 вы можете в интернет-магазине Сварпортал в разделе «Расходные материалы — Припои»). Припои с малым содержанием серебра, например, Пср25 для пайки не годится. В качестве флюса используют пасты, или сухой порошкообразный флюс ПВ209 (как приготовить самостоятельно читайте здесь) Пасту также можно приготовить самостоятельно, взяв десять частей буры и смешав ее с одной частью хлористого амония. К полученной смеси добавляют воду, чтобы получить пасту. При использовании припоя самофлюсующегося Castolin EcoBraz 38240 в использовании вышеописанных флюсов нет необходимости.

Пайку осуществляют горелкой в ацетилено-кислородном пламени, которое имеет достаточную интенсивность нагрева и высокую температуру сгорания. Припой должен плавиться не от пламени горелки, а от теплоты нагретого металла. Расплавленный припой самопроизвольно затянется в плотно подогнанный стык пилы благодаря действию капиллярных сил.
Пила остывает до комнатной температуры. Наплывы металла подлежат зачистке.

svarka-master.ru

Сварка ленточных пил - подробное описание технологии

Сварка ленточных пил – аппараты, технология

Ленточные пилы широко применяются во всей деревообрабатывающей промышленности, для столярных работ, в мебельной промышленности и т.д. Они используются в различных пилорамах, ленточнопильных и ленточно — делительных станках.

Особенностью ленточных пил является непрерывная режущая поверхность, представляющая собой кольцо из металлической ленты с зубьями. Для изготовления ленточных пил заранее подготовленную ленту сваривают в кольцо. Также сварка используется для ремонта порванных пил. О технологии сварки ленточных пил и будет рассказано в статье.

Технология сварки ленточных пил

Она делится на несколько этапов – подготовка, заточка, сварка и разводка зубьев полученной пилы. На всех этапах необходимо соблюдать должную тщательность. Рассмотрим технологию подробней.

Ремонт ленточных пил, имеет свои особенности

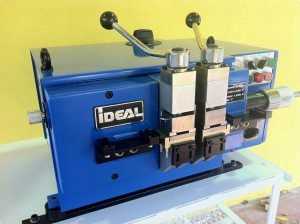

Аппараты для сварки ленточных пил

Как правило, аппарат для сварки ленточных пил работает так: концы пилы зажимаются в зажимах, стыкуются, а затем через них пропускается ток, который оплавляет и сваривает кромки торцов. Ток подводится через электроды, которые соединяются с фиксаторами-зажимами.

Существуют разные виды таких аппаратов. Далее мы рассмотрим, чем они отличаются. Условно их можно классифицировать на три группы.

Аппараты сварки сопротивлением

Эти аппараты дешевы, компактны, отличаются не очень большой производительностью и предназначаются для небольших объемов работ – например, для ремонта пил на производственных лесопильных участках.

Особенности технологии требуют высокого качества подготовки шва, высокого качества электродов, хорошей регулировки фиксаторов и правильной настройки режима.

Аппараты сварки оплавлением

Производительность существенно выше, такие аппараты можно причислить к среднему классу. Они работают на принципе непрерывного оплавления и предназначаются для сварки всех видов полотен, в том числе и биметаллических.

Особенности технологии – высокие требования к поверхности полотен и электродов, необходимость соблюдения правильного шага зубьев с учетом потерь металла. Правильно подобранный режим характеризуется хорошим, ровным процессом оплавления на всем протяжении сварки.

Автоматизированные аппараты сварки оплавлением

Процесс сварки автоматизирован, от оператора требуется лишь устанавливать пилы в аппарат и снимать сваренные полотна. Такие аппараты отличаются хорошей производительностью и применяются, как правило, в сервисных центрах.

Помимо аппаратов для сварки, при сварке ленточных пил требуются некоторые вспомогательные аппараты – гильотины для полотен, станки для зачистки, пирометры и так далее.

Процесс сварки ленточных пил

Рассмотрим технологию сварки. Как говорилось выше, она делится на несколько этапов, которые будут рассматриваться по порядку.

Подготовка полотна

Перед тем, как сваривать полотно, его необходимо подготовить. Подготовка пилы состоит из нескольких шагов.

Резка полотна

Полотно отрезается посредством специальных гильотинных ножниц. Если таковых не имеется, можно отрезать полотно с помощью зубила либо отрезного станка. Если сварку предполагается проводить по участку, который сваривался раньше, то с каждой стороны от прошлого шва нужно отрезать по 5 миллиметров.

Полотно отрезается между вершинами зубьев. С каждой стороны оставляют припуск около полутора миллиметров. Линия реза должна проходить строго перпендикулярно к спинке пилы.

Ленточная пила, очень гибкий, но хрупкий инструмент

Зачистка концов

Подготовленное полотно необходимо зачистить. Для этого их очищают от загрязнений, при необходимости чистят ацетоном или спиртом. Кромки обрабатывают абразивным материалом, удаляя заусенцы и неровности – это удобно делать на заточном станке.

За тем идет сварка полотна. Подготовленное полотно закрепляется в станке и сваривается.

Установка пилы в аппарат

Подготовленное полотно монтируют в зажимной механизм аппарат для сварки ленточных пил так, чтобы кромки полотна полностью совпадали и находились посередине пространства между фиксаторами. Усилие, режим осадки и ход осадки выбирают в зависимости от полотна – документация на аппараты содержит таблицы с информацией режимах для различных полотен. Выбранный режим задается поворотами управляющих рукояток.

Сварка полотна

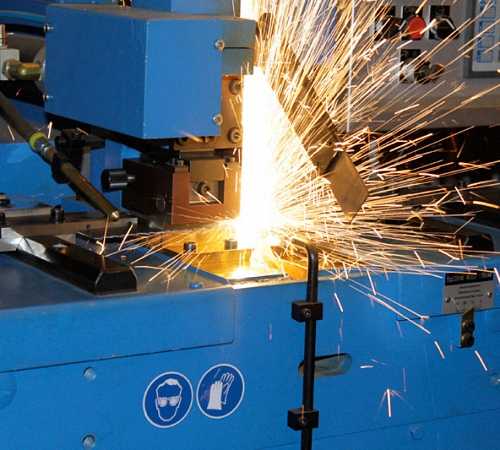

Станок запускается поворотом рубильника или нажатием кнопки. При этом ток начинает подаваться на электроды и расплавляет металл в месте стыка. Подвижный зажим идет к неподвижному и образует на месте шва сварной валик.

Важный параметр – время подачи тока. Как правило, при автоматической сварке оно составляет одну-две секунды, при ручной – контролируется оператором.

Если сварка прошла неудовлетворительно – подбираются подходящие настройки и записываются; в дальнейшем они используются для сварки аналогичных полотен.

Электроды должны быть чистыми. Плохой контакт между электродами и полотном повышает сопротивление и нарушает процесс сварки.

Для соединения пил требуется, специальная установка

Обработка пилы после сварки

Сразу после сварки пила не пригодна к использованию. Для того, чтобы привести ее в должное состояние, проводятся несколько операций.

Отжиг шва

При сварке материал полотна твердеет и становится хрупким. Отжиг позволяет ему вернуть пластичность и вязкость. Пилу не вынимают из станка, осадка выставляется нулевой, выбирается другой режим тока. Нажатием кнопки подачи тока на отжиг разогревают шов, а затем медленно охлаждают. Если нет пирометра – температуру контролируют визуально. Оптимальный цвет каления металла – вишнево-красный. Оранжевый или желтый цвет сигнализирует о перегреве.

Охлаждение длится три-пять минут. Для некоторых полотен нужно проводить два цикла.

Зачистка полотна

При зачистке полотна со сварного участка удаляют наплыв металла, а также выводят правильную форму впадины между зубьями полотна. Для зачистки подходит любой абразив, лучше всего – заточный станок.

Технологические особенности

Стоит учитывать, что:

  • Сплавы, из которых изготавливают полотно пил, являются трудносвариваемыми;
  • При работе на сварочный шов приходятся предельные нагрузки;
  • Геометрия зубьев на участке шва влияет на нагрузки при работе.

Заключение

Из прочитанного выше вы узнали, как проводится сварка ленточных пил, какие существуют аппараты для сварки ленточных пил и какие у этого процесса особенности. Надеемся, что приведенная информация будет полезной для вас.

zavarimne.ru

Как выполняется сварка ленточных пил своими руками?

Время чтения: ≈10 минут

Ленточная пила представляет собой неразъемное замкнутое изделие, с частыми зубьями на одной из сторон. Проще говоря, это кольцо из гибкого металла, на одной стороне которого есть зубья. Ленточные пилы широко применяются при конструировании дерево- и металлообрабатывающих станков.

Если есть спрос на пилы подобного типа, значит необходима и их предварительная сварка. В этой статье мы подробно расскажем, как выполняется сварка ленточных пил своими руками.

Содержание статьи

Общая информация

На первый взгляд сварка и пайка ленточных пил по дереву или по металлу не кажется такой уж сложной задачей. Работа простая и незамысловатая. Это действительно так, но есть свои нюансы. Вы должны учитывать, что ленточная пила в процессе эксплуатации испытывает значительные нагрузки. Эти нагрузки постоянно растягивают и изгибают пилу. И если пила с успехом справляется, то сварное соединение может не выдержать этих нагрузок. И дело здесь только в качестве работ. Чтобы шов выдержал все нагрузки необходимо, чтобы он был таким же прочным, как и сама пила.

Как добиться качественного соединения? Конечно, доверив сварку специальному аппарату. Чтобы добиться прочного неразъемного шва можно использовать технологию контактной стыковой сварки. Но при этом использовать специальный аппарат для сварки ленточных пил. Давайте поговорим об этом подробнее.

Применяемое оборудование

Существует отдельная группа сварочных аппаратов для работы с ленточными пилами. Они так и называются — станок для сварки ленточных пил. Все они отличаются лишь степенью автоматизации. Самые простые бюджетные модели имеют на борту ручную регулировку режима сварки и контроля формирования шва. А самые дорогие модели способны выполнять сварку в автоматическом режиме без оператора.

Мы расскажем вам про простейший аппарат для сварки ленточных пил по дереву или металлу. Он изображен на картинке ниже. Конструкция проста: 1 — корпус, 2 — сварочный трансформатор, 3 — зажимной механизм с электродами, 4 — кнопка запуска.

Этапы сварочных работ

Резка

Для начала полотно пилы необходимо разрезать на заданную длину. Для резки можно использовать разные инструменты. Мы рекомендуем гильотинные ножницы, поскольку они дают наиболее ровный срез. Сам срез должен располагаться на вершине зубьев. Не забывайте оставлять примерно по 1-2 миллиметра со стороны реза на осадку.

Чтобы добиться точного среза можно использовать методику,  изображенную на картинке ниже. После такой резки концы пилы будут ровными и отлично состыкуются. А это напрямую влияет на качество сварного шва.

Зачистка

После резки концы пилы нужно зачистить. Это стандартная подготовка металла под сварку. Очистите металл от загрязнений и следов коррозии. Затем обезжирьте любым растворителем. Например, ацетоном. После чего зачистите кромки с помощью абразивного материала. Мы используем наждачную бумагу. Следите, чтобы на кромках не было заусенцев. В идеале они должны быть гладкими и ровными.

Установка пилы в зажимы

Выше мы уже могли ознакомиться с компонентами, из которых состоит станок для сварки ленточных пил. Мы говорили, что там есть зажимной механизм. Именно в него необходимо установить полотно пилы. У зажима есть подвижная и неподвижная часть. Установите один конец полотна в подвижную, а второй конец в неподвижную. Между зажимами есть свободное пространство. Вам необходимо установить полотно так, чтобы его стыки были ровно посередине этого пространства. Естественно, стык должен быть ровным и точным.

Выбор режима сварки

Далее необходимо выбрать режим сварки. Если у вас простейший сварочный аппарат, то все параметры нужно настроить вручную. Режим сварки выбирается исходя из размеров пилы и ее сечения. Чем сечение больше, тем больше значение сварочного тока. Это общие рекомендации.

Обычно к сварочному аппарату прилагает инструкция, в которой прописаны все режимы сварки в зависимости от размера полотна пилы. Также обратите внимание на настройку скорости подачи импульсов тока. У бюджетных моделей ее нужно контролировать вручную, иначе металл нагреется слишком сильно. Рекомендуемое время подачи тока — 1-2 секунды. В аппаратах подороже этот параметр регулируется автоматически.

Сварка

Сварка для ленточных пил начинается с включения станка. Станок для сварки ленточных пил запускают в зависимости от модели. Это может быть отдельная кнопка или специальная рукоятка. После запуска к концам пилы будет подведен сварочный ток, который расплавит металл в зоне будущего шва. К пиле ток подводится через зажимы. После нагрева стыка подвижный зажим нужно немного сместить, чтобы сформировался сварной валик. Шов готов!

Следите, чтобы поверхность электродов была чистой перед сваркой. Необязательно вычищать все электроды, достаточно лишь ту часть, которая контактирует с полотном пилы. Если проигнорировать это правило, соединение получится некачественным. Загрязнения будут нарушать сопротивление цепи.

Отжиг

Далее следует отжиг. Он необходим, потому что в результате сварки металл становится слишком твердым, из-за чего повышается его хрупкость. Отжиг помогает вернуть полотну его исходное состояние. После отжима металл снова становится пластичным, улучшаются его эксплуатационные характеристики.

Чтобы выполнить отжиг не нужно доставать полотно из зажима. Просто установите другой режим подачи тока. Главное — добиться температуры нагрева около 600 градусов. В дорогих аппаратах есть отдельная функция отжига. Но если у вас простая бюджетная модель, то необходимо выполнить несколько дополнительных действий.

Прежде всего, учтите, что помимо нагрева нужно и охлаждать металл. И желательно выполнять эти операции поочередно. Нажмите на кнопку подачи тока и удерживайте ее, пока на табло не высветится температура нагрева. Затем отпустите и дайте металлу остыть. Чтобы полотно остывало равномерно, можно периодически нажимать на кнопку снова, не давая металлу быстро охлаждаться. Время охлаждения занимает в среднем 5 минут.

Если на вашем аппарате нет табло с индикацией температуры нагрева, то можно ориентироваться на цвет металла. Обычно полотно приобретает вишневый оттенок, когда достигается необходимая температура нагрева. Не допускайте нагрева металла до оранжевого или желтого цвета. Иногда необходимо выполнить отжиг дважды.

Повторная зачистка

Во время отжига на полотне могут образоваться видимые наплывы. Их нужно убрать, выполнив повторную зачистку. Теперь она нужна не для технических, а для эстетических целей. Заодно можно поправить впадины между зубьями, придав им правильную геометрическую форму. Повторную зачистку можно выполнить любым инструментом с абразивом. Обработайте металл так, чтобы соединения практически не было видно.

Контроль качества

Сварка ленточных пил своими руками окончена. Но при отсутствии опыта у вас наверняка будут видимые дефекты. Так что проведите визуальный контроль качества. Внимательно осмотрите шов и убедитесь, что нетдефектов.Самые распространенные дефекты — смещение кромок, выброс расплавленного металла на полотно и непровар. Кромки смещаются из-за недостаточной силы тока. Выброс расплавленного металла наоборот при слишком большой силе тока. А непровары образовываются из-за малого давления или маленькой силы тока.

Читайте также: Визуально-измерительный контроль сварных соединений

Также необходимо проверить, насколько качественно был выполнен отжиг. Для этого согните полотно пилы в окружность. Диаметр окружности должен быть около 25 сантиметров. Теперь обратите внимание, какова форма изгиба полотна. Если форма похожа на круг, то отжиг выполнен качественно. Если похожа на букву V, то некачественно. Также посмотрите на поведение шва. Не появляются ли там трещины? Если трещины образовались, значит отжиг был слишком кратковременным или охлаждение было слишком быстрым.

Вместо заключения

Сварка ленточных пил своими руками — это несложный процесс, пусть и состоящий из множества этапов. Чтобы добиться качественного соединения необходимо правильно использовать оборудование для сварки пил по дереву и металлу, а также соблюдать технологию сварки. При этом сварочный аппарат для ленточных пил необязательно должен быть дорогостоящим. Простой сварочник вполне справится с этой задачей, пусть и с меньшей производительностью. А вы когда-нибудь занимались сваркой ленточных пил? Расскажите об этом в комментариях ниже. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

Cварка ленточных пил своими руками

Ленточные пилы используются во многих сферах производства, связанных с распилом древесины. По сути, это плоское режущее полотно, с одного края которого расположена режущая кромка с зубьями. По своему техническому назначению это полотно сваривается в кольцо. Место сварки – два крайних торца инструмента. Для соединения стыковочных краев применяется аппарат для сварки ленточных пил. Это специальное оборудование, оно узкоспециализированное, применяется только для сварки ленточных пил.

Технология сварки

Способ сварки ленточных пил на станке не очень сложный. Но необходимо знать некоторые нюансы технологического процесса. В первую очередь пилу необходимо подготовить.

  • Свариваемые торцы пилы необходимо подрезать так, чтобы стыковые плоскости были параллельны друг другу и перпендикулярны режущей кромке. Резку можно провести на гильотине или при помощи зубила с молотком.
  • Если пила по дереву сломалась по месту предварительной сварки, то место стыка надо убрать, отступив от его краем на 5 мм с каждой стороны.
  • Резать полотно надо обязательно между зубьями.
  • Торцы обрабатываются растворителем, чтобы удалить загрязнения.
  • Зачищаются на точильном станке, чтобы создать шершавую поверхность и удалить заусенцы и неровности среза.
  • После подготовки пила вставляется в аппарат, где и сваривается.

Аппарат для сварки

Существует несколько видов аппаратов для сварки ленточных пил, которые в основном отличаются друг от друга производительностью. Самый простой аппарат – это небольших размеров станок, в состав которого входит трансформатор, электроды, зажимы (один неподвижный, другой подвижный – он подпирается сзади пружиной). Электроды подключены к зажимам, поэтому ток от трансформатора подается прямо на место стыковки частей ленточной пилы.

Подвижность одного из зажимов создает условия регулировки зазора между торцами полотна. Очень важно, чтобы конечным результатом сварки был аккуратный сварной валик, обладающий прочностью и надежностью. Ведь ленточная пила испытывает многократные циклические изгибающие и растягивающие нагрузки.

Итак, ленточная пила устанавливается в сварочный аппарат. Один ее конец зажимается в неподвижный зажим, второй в подвижный. Очень важно, чтобы обрезанные торцы плотно соединились между собой. После чего при помощи специальных ручек устанавливается усилие зажима, то есть, подвижный зажим сдвигается в сторону неподвижного. Обязательно выставляется величина сварочного тока. Два эти параметра – усилие осадки и величина тока, напрямую зависят от размеров сечения полотна. Чем оно больше, тем больше должен быть ток, тем большее должно быть применено усилие прижима.

Необходимо отметить, что производители сварочных станков позаботились о том, чтобы потребители не искали параметры тока и прижима. В инструкциях к каждому аппарату прилагается таблица зависимости сечения ленточной пилы от параметров тока и осадки. Так что проблем с выбором режимов сварки быть не должно.

Процесс сварки ленточных пил

Если ленточная пила установлена, режим сварки выбран, остается только нажать кнопку пуска сварочного процесса. При этом ток от электродов подается на зажимы, а через них в свою очередь на торцы свариваемых частей ленточной пилы. Они начинают оплавляться, то есть становятся мягкими. При этом подпираемый пружиной подвижный зажим толкает один из краев полотна к другому. Так образуется сварной валик.

Необходимо обозначить, что кроме правильно выбранного режима сварки есть еще один параметр, который влияет на качество конечного результата. Это время сварки. В простых аппаратах его контролирует работник, проводящий сварку ленточных пил. Если сваривание проводится на автоматических моделях, то время сварки занимает 1-2 секунды.

Кстати, чистота электродов также влияет на качество сварки ленточных пил. Поэтому станок необходимо содержать в чистоте. Даже самые небольшие загрязнения концов электродов – это сопротивление прохождению через них тока, что снижает показатель последнего. А значит, снижается и величина тока на торцах свариваемых участков пил.

Необходимо отметить, что сварка ленточных пил своими руками – процесс не самый простой. Сложность заключается в том, что стыковать приходиться полотна с разным сечением и с разными материалами, из которых они изготовлены. То есть, под каждый критерий нужно правильно подбирать режим сварки. Что очень сложно, а иногда сделать просто невозможно. Поэтому часто первая сварка неизвестной пилы приводит к неудовлетворительному результату. После чего оператор начинает подбирать режим сварки методом «тыка». Выставляет разные режимы поочередно и смотрит, насколько хорошо произошло сваривание, насколько стык отвечает требованием прочности. Опытные операторы, таким образом, создают для себя таблицу, чтобы в будущем не повторять свои ошибки.

Отжиг ленточной пилы

В процессе сварки стык ленточной пилы становится прочным, но хрупким. Один удар молотком разрушает соединение сразу. Все дело в том, что под воздействием высокого тока металл изменяет свою структуру. Чтобы вернуть его в состояние пластичности и вязкости, необходимо провести операцию отжига. Данный процесс проводится все на том же сварочном аппарате, не снимая полотно с зажимов. Просто меняется токовый режим и убирается усилие осадки.

На электроды подается ток большой величины, и сам стык нагревается до температуры +600С. На многих аппаратах устанавливается пирометр, который отслеживает температуру в зоне сварки. По нему и надо будет контролировать режим отжига. После нагрева ток отключается, и происходит медленное остывание пилы. Если температура окружающего воздуха минусовая, то в процессе остывания необходимо периодически включать подачу тока, чтобы остывание шло медленнее. Обычно снижение температуры проходит в течение 3-5 минут.

Для некоторых полотен требуется двойной отжиг, все зависит от марки металла. Некоторые опытные операторы совмещают сварку и отжиг. То есть, нагревают полотно до температуры, при которой производится сварка, затем медленно проводится остывание инструмента. Здесь важно увеличить время остывания, для чего периодически включают подачу тока на электроды.

Зачистка

Основное требование к зачистке – это удаление наплыва металла и придание правильной геометрии впадине между двумя соседними зубьями в месте сварки полотна. Зачистку можно проводить любым абразивным инструментом. Важно, чтобы полотно не потеряло своей ровности в плоскости, а металл стыка был заподлицо с соседними участками. Поэтому рекомендуется зачистку проводить не поперек места соединения полотна пилы, а вдоль.

На что обратить внимание

При сварке ленточных пил могут встречаться различные дефекты.

  • Кромки свариваемых торцов могут быть состыкованы неровно. Это случается в том случае, если прижим зажимов был очень сильным, что повлияло на смещение.
  • Большое количество металла на поверхности места сварки. Значит, был слишком большой ток.
  • Непровар полотна – это низкий ток и небольшая сила прижима.

Кстати, качество сварки можно проверить вручную, надо просто сложить пилу в кольцо, чтобы стык располагался в самом верху. Если дуга имеет правильную форму, а стык не треснул, значит, сварочный процесс проведен правильно. Если в зоне сварки появились трещины, значит, быстро проходило охлаждение полотна в процессе отжига. Если в месте сваривания появилась изогнутая форма в виде буквы «V», то это значит, что стык получился слишком мягким. На это повлиял медленно проведенный отжиг.

В дополнение предлагаем вам посмотреть видео – как правильно сварить ленточную пилу.

Поделись с друзьями

0

0

0

0

svarkalegko.com

подготовка полотна и технология сварки (видео)

Сварка ленточных пил — популярная процедура. Технология резки ленточными пилами уже давно применяется во многих деревообрабатывающих промышленностях, мебельных фабриках и многих других смежных предприятиях.

Схема ленточной пилы.

Их широкое использование получило популярность в различных пилорамах, ленточном и ленточно-делительном оборудовании. Сама ленточная пила представляет собой знакомую всем непрерывно режущую поверхность, которая имеет вид круга, с заостренными зубьями по всему периметру. Процесс изготовления такой пилы состоит в следующем:

  1. Уже готовой ленте с зубьями придают форму круга.
  2. Далее производят процесс сварки для стыковки концов.

Конечно же, особое значение придается именно процессу сварки, так как от того, насколько хорошо закреплены пилы, будет зависеть не только качество работы и исправность станка, но и безопасность сотрудников.

Технология сварки и подготовка полотна для ленточных пил

Схемы установки заготовок и определение максимальной длины резания.

Данная технология разделяется на несколько этапов, таких как:

  1. Подготовка.
  2. Заточка.
  3. Сварка.
  4. Развод зубьев полученной пилы.

После каждого из этапов необходимо произвести качественный контроль, который поможет устранить все недостатки и недочеты еще на стадии производства. Перед тем как сварить пилы, их нужно тщательно подготовить, чтобы пила соответствовала всем заявленным требованиям и могла прослужить долго и эффективно. Данный процесс, в свою очередь, разделяется на такие операции, как:

  1. Резка полотна пилы. Необходимо отрезать нужную площадь полотна для последующей обработки, как правило, для этого используют гильотинные ножницы. В том случае когда такого станка нет в наличии, можно разрезать полотно при помощи стандартного отрезного станка. Если используется уже сваренное полотно и в дальнейшем на этом месте предполагается повторить процесс сварки, то в таком случае необходимо отрезать 5 лишних миллиметров от места предыдущего шва. При этом нужно учесть такой нюанс, как линия разреза, которая должна проходить строго перпендикулярно спинке пилы. Процесс разреза полотна осуществляется между вершинами зубьев. От каждой границы объекта необходимо пропустить небольшое расстояние в полтора миллиметра.
  2. Зачистка концов. Для того чтобы сварка ленточных пил прошла максимально продуктивно, необходимо произвести их тщательную зачистку. Для этого вычищают всю грязь и ненужные остатки, в случае необходимости нужно применить ацетон или спирт. После того как полотно очистили, его следует обработать абразивным материалом. Далее производится обработка, чтобы удалить все неровности, шершавости и заусенцы. Для того чтобы избавиться от этих недостатков, можно воспользоваться заточным станком.

Вернуться к оглавлению

Сварочные работы

Сварка ленточных пил на агрегате модели АСЛП-18.

После следует сварка пилы, но предварительно необходимо произвести ее установку в аппарат. Для того чтобы правильно установить пилу, нужно удостовериться, что она плотно закреплена зажимным механизмом. Данный механизм находится в аппарате для сварки ленточных пил. При этом очень важно, чтобы кромки полотна совпадали и располагались на равном расстоянии между фиксаторами. Перед тем как выбрать режим и ход усадки, необходимо ознакомиться с инструкцией по применению аппарата, в котором описывается, какие параметры выбрать для каждого из типов металла. Для того чтобы установить необходимый режим, нужно произвести повторы с помощью управляющих рукояток.

Сварка полотна ленты. Чтобы привести в действие аппарат, потребуется нажать на соответствующую кнопку и повернуть рубильник. После чего ток начинает питать электроды, которые и доводят до температуры плавления металл. Подвижной зажим служит для образования на месте шва сварочного валика. Работник, стоящий на станке, должен выбрать режим сварки, автоматический или ручной. Если будет выбран автоматический, то время подачи тока составит около двух секунд, во втором случае оно будет регулироваться самим работником.

Если сварка не дала должного результата или была произведена некачественно, необходимо записать все настройки в журнал и впредь не использовать их для сварки полотен пил из данного типа металла. Очень важно перед запуском аппарата проверить нахождение в надлежащем состоянии электродов. Для этого следует убедиться, что они чистые. Если на них будут находиться какие-либо материалы, то это приведет к плохому контакту электрода с материалом, что, в свою очередь, ухудшит сам процесс сварки.

Вернуться к оглавлению

Оборудование для сварки ленточных пил

Схема стыковой контактной сварки.

В стандартном аппарате сварка пилы производится по следующему порядку: сначала полотно устанавливается в аппарат, затем оно фиксируется зажимами, после точно подводится к электродам, через которые проходит ток. Данный процесс позволяет расплавить и сварить концы обоих объектов. Также стоит знать, что ток проходит через электроды, которые, в свою очередь, закрепляются фиксаторами-зажимами. На сегодняшний день имеется множество марок и моделей таких аппаратов, но условно они классифицируются на три типа.

  1. Оборудование для сварки с сопротивлением. Основными преимуществами данного оборудования является достаточно невысокая стоимость и малые габариты. При этом их производительность невысокая, и оно рассчитано только на малый объем работ и выпуск небольшой партии пил.
  2. Оборудование для сварки с оплавлением. Его производительность заметно выше, чем у предыдущих аппаратов, но стоимость и габариты также стали больше. Относящиеся к среднему классу аппараты могут применяться для любых типов полотен. Очень важно, что они могут плавить даже биметаллические полотна, которые нередко используются для таких изделий.
  3. Автоматизированное оборудование для сварки оплавлением. Такого рода оборудование устанавливается на крупных цехах и фабриках или же в сервисных центрах. Его производительность очень высока, при этом процесс полностью автоматизирован. Оператору станка требуется только устанавливать пилы в оборудование и снимать после полного прохождения процесса сварки.

Вернуться к оглавлению

Обработка пилы после процесса сварки

После того как была произведена сварка, пила еще не может использоваться для нарезки древесины, предварительно ее нужно обработать и подготовить к эксплуатации. Для этого выполняется операция по отжиганию шва. После того как во время сварки полотно сильно нагревается и твердеет, оно становится более хрупким. Чтобы исключить этот фактор, полотно повторно подвергают процессу сварки. Для этого отрезается шов и при небольшом токе наносится новый, при этом металл снова немного нагревается. Далее полотно постепенно охлаждается, что придает ему пластичность. После следует зачистка полотна.

Для этого на месте шва удаляется весь вышедший металл, отчего полотно становится идеально гладким. При этом следует придать пиле правильную форму впадины, которая располагается между зубьями и полотном. Чтобы произвести такое действие, можно использовать стандартный заточный станок. Одной из особенностей является то, что все металлы трудносвариваемые. При проведении процесса сварки необходимо понимать, что шов испытывает предельные нагрузки.

Важным элементом пилы являются зубья, которые должны быть правильной формы для эффективной работы.


moiinstrumenty.ru

Сварка ленточных пил — что это?

Ленточные пилы применяются во многих производственных областях, деятельность которых связана с разделкой древесины. Инструмент представляет собой плоское полотно с режущей зубчатой кромкой. По техническому предназначению полотно соединяется в кольцо, крайние торцы пилы являются участком сварки. Для сварки стыков ленточных пил используется специальное сварочное оборудование узконаправленной специализации.

Конструкция, принцип работы ленточной пилы

Сегодня благодаря современным технологиям изготавливаются самые разные пилы, предназначенные для выполнения конкретных работ. Они имеют отличительные характеристики, конструкцию, принцип работы. В качестве режущего элемента на одних применяется диск, на прочих – режущая лента.


Монтаж пилящей ленты производится на шкивы ведомого, ведущего направления. Чтобы хорошо натянуть такую ленту, необходимо приложить значительные усилия, но именно при такой натяжке будет получаться максимально ровная линия распила.

Основными особенностями конструкции такого инструмента являются индивидуальные блоки, наращиваемые самостоятельно. Обычные пилы, где распилочный материал подается своими руками, дополнительно обустраиваются специальными автоматическими механизмами, например устанавливается система электронного типа для осуществления контроля работоспособности инструмента, предоставляющая ему возможность работать без мастера.

Основные конструктивные особенности ленточной пилы

  • Электродвигатель мощностью порядка 15 кВт или бензиновый двигатель тоже на 15 кВт.
  • Специальный приводной механизм для натяжения ленты. Он может быть механическим, пружинным или гидравлическим.
  • Ременная передача с клиньями.
  • Рельсы для перемещения оборудования.
  • Рамы с направляющими, при помощи которых осуществляется движение ленты.
  • Держатель распилочной ленты.
  • Вблизи ленты обустроен подъемный винтовой механизм.
  • Емкость с краном для воды, которая предусмотрена для смачивания деревянных заготовок при распиле.
  • Для надежной фиксации заготовки из дерева на раме используются эксцентрики.

Каждая модель распилочных инструментов дополнительно имеет собственные конструктивные отличия: к примеру, для ленточных пил могут использоваться упорные детали, оградительные кожухи для безопасности рабочего процесса. Для настройки, регулировки процедуры на рабочей плоскости инструмента имеется разметка.


Сам принцип работы пил по дереву выглядит следующим образом: бревно укладывается между направляющими, надежно фиксируется, осуществляется его распил. Необходимая толщина получаемой доски устанавливается при помощи специального механизма, который поднимает заготовку на необходимую высоту.

Методика сваривания пилы ленточного типа

Техника сваривания такого распилочного инструмента при помощи специального станка не представляет особой сложности, но отдельные моменты технологической процедуры необходимо знать.

Предварительная подготовка ленточной пилы

  • Соединяемые торцы инструмента подрезаются, стыковые плоскости должны располагаться относительно друг друга параллельно, а по отношению к режущей кромке – перпендикулярно. Резку можно выполнить молотком и зубилом или на гильотине.
  • При поломке пилы на участке предварительной сварки этот стыковочный участок нужно удалить. Для этого в каждую сторону от точки соединения надо отступить на 0,5 см.
  • Резка полотна должна осуществляться исключительно между зубьями.
  • Обязательно удаляются загрязнения на торцах при помощи растворителя.
  • Для удаления неровностей, заусениц на срезе, формирования шершавой плоскости торцы обрабатываются на точильном станке.

После проведения такой предварительной подготовки пилу можно вставлять в сварочную установку и начинать варить.

Установки для сварки пил ленточного типа

Современные технологии производства предоставляют возможность сегодня изготавливать разные модификации сварочного оборудования для распилочных инструментов, но условно они подразделяются на три категории.

  • Первая категория предназначена для выполнения сварочных работ с сопротивлением. Преимущество таких агрегатов заключается в небольших размерах и относительно невысокой стоимости. Но они имеют небольшую производительность, рассчитаны на выпуск малых партий распилочных инструментов.
  • Вторая категория – сварка ленточных пил с оплавлением. Оборудование данного типа отличается уже более высокой производительностью, соответственно, имеет большие размеры и стоимость. Применяется для любых полотен.
  • Третья категория – автоматизированная сварка с оплавлением. Оборудование предназначено для крупных производственных цехов. Отличается максимально высокой производительностью, работы производятся автоматизировано.

Важный момент! Для наиболее эффективной работы ленточной пилы ее зубья должны иметь правильную форму.

electrod.biz

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
