Как использовать сварку на прямой и обратной полярности

Содержание:

Сварка на прямой и обратной полярности

Сварка инвертором предполагает постоянный ток в режиме двух видов: обратной и прямой полярности. Заключается он в переключении инвертора.

Если к электроду подключён минус, то это прямая полярность, если же плюс, то, обратная. Что даёт сварка инвертором на прямой и обратной полярности? В чем разница, и есть ли она вообще?

Именно об этом вы и сможете узнать в этой статье.

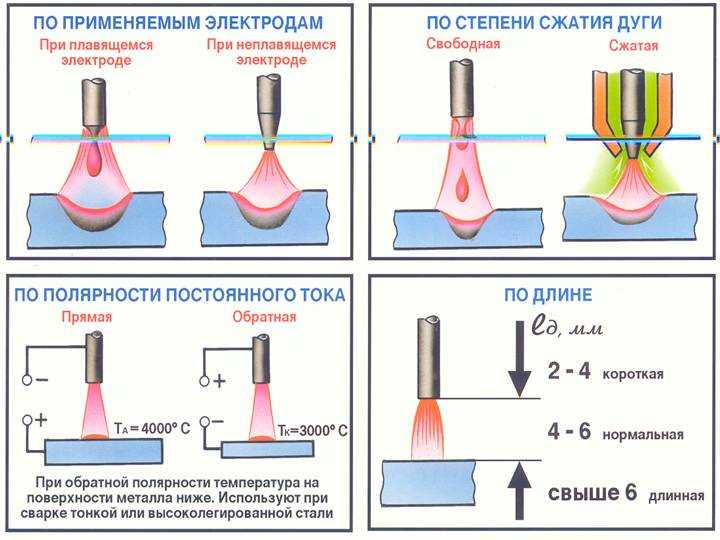

Как влияет полярность инвертора на сварку

Все дело в температуре сварки, поскольку при обратной и прямой полярности она совершенно разная. Так, например, при сварке на обратной полярности температура на кончике электрода ниже почти, что на 1000 градусов. В связи с этим обратная полярность используется преимущественно для сварки тонкого металла, там, где важно его не прожечь.

Что же касается прямой полярности, то здесь все прямо пропорционально. При подключении к электроду минуса от инвертора, температура анодного пятна, которое образуется на конце электрода гораздо выше. В свою очередь это даёт хорошую возможность качественно проварить толстый металл, углубить корень шва и добиться максимально возможной прочности сварочного соединения.

Поэтому основное отличие сварки на прямой и обратной полярности заключается в температурных режимах. Обратная полярность используется при сварке металлов, которые наиболее всего чувствительны к перегреву. Начинающие сварщики могут и не заметить разницы полярности инвертора, но она, безусловно, есть.

Особенности сварки на прямой и обратной полярности

Следует знать, что сварка инвертором на прямой и обратной полярности имеет некоторые особенности, а именно:

  • Расход электродов на обратной полярности ниже, чем на прямой полярности. Как не трудно догадаться связанно это с тем, что кончик электрода при обратной полярности нагревается меньше, поэтому плавление электрода происходит намного медленней.
  • Разбрызгивание металла при сварке на обратной полярности заметно меньше, чем на прямой. Металл в данном случае перегревается больше, поэтому сварка на обратной полярности получается более аккуратной.
  • При сварке на обратной полярности можно не прожечь тонкий металл, в то время как при сварке на прямой полярности, можно хорошо проварить корень сварочного шва.

Сварка током прямой полярности

В данном случае к изделию подводится плюс от сварочного инвертора, а к электроду минус.

При этом температура на конце электрода будет выше, а металл прогреется больше. Поэтому на прямой полярности лучше варить толстый металл.

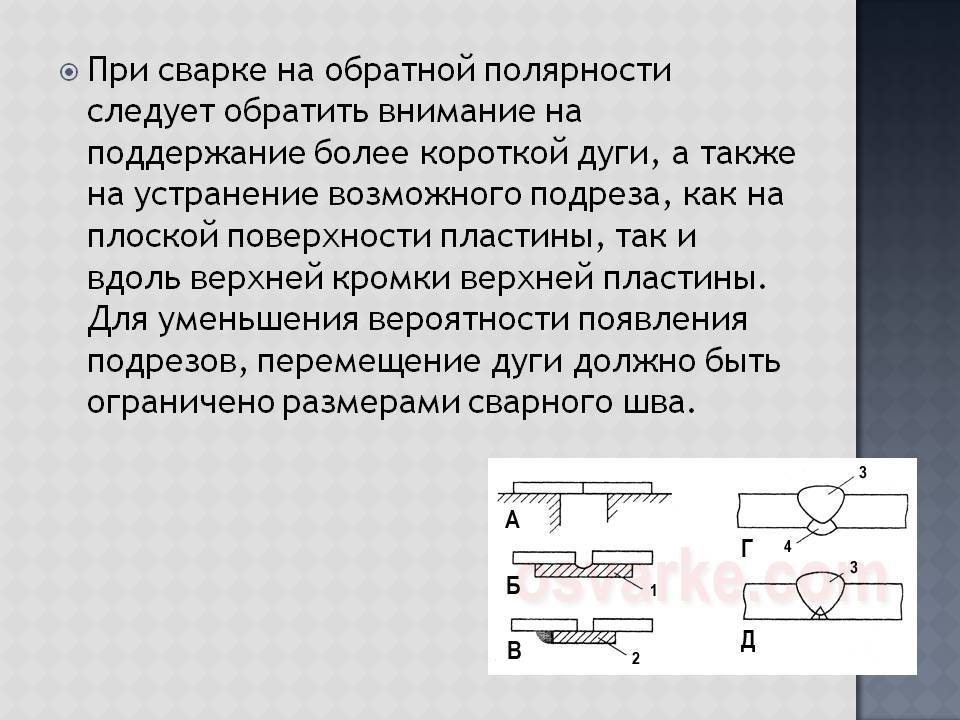

Сварка током обратной полярности

Здесь все да наоборот. К электроду подводится плюс от сварочного инвертора, а минус подсоединяется к массе. Температура на конце электрода при этом уменьшается, а металл прогревается меньше. В связи с этим и его разбрызгивание меньше, и прожог, также, в большинстве случаев, исключён. Читайте на сайте svarkapajka.ru

Итак, подведя итоги можно сказать следующее. Сварка на прямой и обратной полярности выбирается в зависимости от толщины свариваемого металла и его состава. Например, нержавейка очень не любит высокие температуры, поэтому варить её следует только на обратной полярности.

Какую полярность при сварке инвертором выбрать

✅ Дата публикации: 06.07.2020 | 📒 Сварка | 🕵 Комментариев нет

Какую полярность при сварке инвертором выбрать

Содержание статьи:

  • 1 Зачем нужна обратная и прямая полярность
  • 2 Особенности сварки на прямой полярности

Сварка инвертором имеет свои особенности перед сваркой обычным трансформаторным аппаратом. Прежде всего, это постоянный ток, следовательно, сварку металлов можно осуществлять в двух режимах, с прямой и обратной полярностью.

Простыми словами, меняя подключения инвертора (плюс на электрод и наоборот), можно менять режимы сваривания металлов. Это одно из основных преимуществ инверторной сварки, перед обычной. Что это даёт? Какую полярность выбрать? Именно об этом и будет рассказано в данной статье строительного журнала samastroyka. ru.

Зачем нужна обратная и прямая полярность

Чтобы ответить на данный вопрос, нужно углубиться в технологический процесс сварки постоянным током. При сварке на конце электрода появляется «термопятно», обладающее температурой свыше 3000°C.

При этом если к плюсовому выходу инвертора подключить электрододержатель, а к минусовому, держатель массы, то температура пятна будет гораздо ниже, примерно на 1000 градусов.

Таким образом, можно более тонко выбрать режим сварки, что даст следующие преимущества:

  • Используя прямую полярность инвертора, основная температура придётся на свариваемый металла, который начнёт намного быстрее и больше разогреваться. Все это позволит более качественно проварить толстый металл и хорошо углубить корень шва. Сварочное соединение будет обладать максимальной прочностью и надёжностью.
  • Используя обратную полярность инвертора, наоборот, получится не перегревать металл, поскольку самая большая температура будет приходиться на кончик электрода при сварке.
    Таким образом, на обратной полярности удобней всего варить тонкий металл, который на прямой полярности, скорее всего, будет прожигаться сваркой.

Кроме того, на обратной полярности варят такие металлы, которые имею большую чувствительность к перегреву. В первую очередь, это нержавейка, высокоуглеродистая сталь, чугун, и некоторые другие металлы.

Вот зачем нужна обратная и прямая полярность инвертора. При этом расход электродов на обратной полярности, будет намного выше, чем на прямой. Связано это с тем, что при подключении инвертора на обратную полярность, большая часть температуры приходится именно на электрод. В результате чего он намного быстрее сгорает в процессе сварки.

Особенности сварки на прямой полярности

При сварке инвертором на прямой полярности возникают определённые моменты, о которых должен знать каждый сварщик:

  • Во-первых, данный режим сварки инвертором характеризуется большим разбрызгиванием расплавленного металла;
  • Сварочная дуга на прямой полярности менее стабильна, и с этим приходится мириться;
  • Поскольку температура нагрева электрода меньше, то при сварке на прямой полярности возможно использование токов с большим значением;
  • Увеличивается коэффициент наплавки металла;
  • Смена полярности инвертора влияет и на состав наплавленного металла. При сварке на прямой полярности, в составе металла практически отсутствует углерод, но зато гораздо больше марганца с кремнием.

Выбор того или иного режима сварки, во много зависит от поставленных задач.

Зная особенности обратной и прямой полярности инвертора, получится выполнить работу более тонко и качественно.

Оценить статью и поделиться ссылкой:




Инверторный точечный сварочный аппарат

:: Pro Spot

Инверторный точечный сварочный аппарат i4 предназначен для сварки трудносвариваемых материалов, таких как борсодержащие стали и усовершенствованные высокопрочные стали (

AHSS ). Эти новые металлы быстро становятся предпочтительным материалом среди производителей автомобилей. i4 включает в себя программируемую функцию OEM с подробными иллюстрациями ремонта и индивидуальными программами сварки.

Найти дистрибьютора ›

  • Точечный пистолет двойного действия

    Новый инновационный точечный пистолет от Pro Spot оснащен цилиндром двойного действия, широко расставленными электродами и самоустанавливающимися электродами.

  • Удлинители

    Pro Spot i4 поставляется с различными удлинителями для выполнения любых сварочных работ.

  • Односторонняя сварка

    10 различных приложений для односторонней сварки дают вам мощность и универсальность для выполнения любой работы.

  • Панель управления

    Модель i4 оснащена большим монитором размером 4 x 6 дюймов, способным отображать инструкции и процедуры ремонта OEM.

  • Программное обеспечение i4

    Программное обеспечение i4 хранится на обновляемой флэш-карте. Мы постоянно выпускаем новейшие процедуры и функции ремонта, чтобы держать вас в курсе последних событий.

  • i4 Combi: встроенный сварочный аппарат MIG

    Модель i4 можно легко модернизировать, включив в нее сварочный аппарат PR-155 MIG. Его можно установить позже в качестве пакета обновления или заказать на заводе со встроенным сварочным аппаратом MIG.

  • Потолочная установка i4

    Pro Spot i4 доступен в потолочной версии. Потолочная версия подвешивается к потолку на расстоянии 20 футов от кронштейна, что дает вам дополнительное пространство на полу и доступность.

PS-500 Точечный пистолет двойного действия Наверх

Нажмите одну кнопку, чтобы широко открыть электроды, затем нажмите другую кнопку, чтобы закрыть электроды и начать сварку. Система точечной пушки Pro Spot PS-500 обеспечивает давление электрода более 600 фунтов. со всеми размерами удлинителя.

  • Смена консолей на наших сварочных горелках выполняется быстро и легко.

  • PS-503 (дополнительно) ПС-305 PS-306 (дополнительно) PS-403 (дополнительно) ПС-302 ПС-52-5/8
    U-образный рычаг 600 мм U-образный рычаг 508 мм С-дуга, глубокая (280 мм) X-адаптер С-дуга Рычаг рулевой рубки
  • В стандартной комплектации i4 поставляется с несколькими различными типами удлинителей сварных рычагов (508-мм U-образный, С-образный рычаг, рычаг рулевой рубки), а другие доступны по запросу, так что вы можете решить любую проблему сварки с максимальной легкостью и точностью.

Узнать больше >
  • i4 может выполнять различные виды односторонней сварки, в том числе: шайбу


    , гайку и болт, гвоздь, заклепку и стежок.
Узнать больше >

i4 имеет четкую, эргономичную компоновку интерфейса с выключателем питания и ручками давления электрода, все они установлены в удобной и простой форме. Он также оснащен большим монитором 4×6 дюймов, способным отображать изображения и процедуры ремонта OEM.

  1. Выключатель питания
  2. 3-фазные индикаторы питания
  3. Электродный манометр
  4. Ручка регулировки давления электрода
  5. Экран дисплея

Система охлаждения для i4:

i4 имеет как водяное, так и воздушное охлаждение. Воздушное охлаждение начинается, когда температура достигает 42°С, и автоматически отключается при 37°С. Сварка может продолжаться при включенном воздушном охлаждении.

Водяное охлаждение представляет собой петлевую систему, которая охлаждает сварочные кабели трансформатора и точечную горелку. Пока работает водяное охлаждение, сварочный аппарат может работать в обычном режиме.

Причина использования двух систем охлаждения заключается в том, что Pro Spot сочла ее наиболее эффективной и продлит рабочий цикл сварщика.

  • Программное обеспечение i4 легко обновляется с помощью съемной флэш-карты по мере поступления новых данных и информации. Последнее программное обеспечение i4 содержит более 3000 ремонтных экранов GM OEM , включая Dodge, Toyota, Lexus, Volvo и другие.

  • Функция журнала данных i4 — это простой способ управления историей сварки, качеством сварки и мощностью, подаваемой на каждую сварку. Подробная информация хранится в файле Excel на съемном USB-накопителе.

  • Программа Weld-Bonding

    для сложных применений стали. Ток контролируется с помощью сохраненных параметров. Дисплей обратной связи по силе тока: показывает точную величину тока, используемого сварщиком для каждого сварного шва.

  • Доступ к более чем 3000 экранов ремонта OEM (в том числе: GM, Toyota, Lexus, Volvo, Dodge и другие!), а также общая помощь сварщикам и техническое обслуживание на борту.

Пакет i4 может включать сварочный аппарат MIG в качестве опции. Его также можно установить позже в качестве обновления. Эта функция обеспечивает удобство сварки STRSW и MIG в одном аппарате.

Характеристики MIG

  • 220 В, 1 фаза, готовый к использованию
  • Разъем Binzel: универсальный адаптер для быстрого подключения
  • Идеально подходит для сварки после столкновений

У i4 есть вариант установки над головой. При установке над головой сварочный аппарат висит на системе направляющих, которая может охватывать до 14 отсеков.

Накладные функции

  • Все функции портативного сварочного аппарата i4. (Дополнительный сварочный аппарат MIG входит в комплект.)
  • Удобная потолочная система крепления.
  • Никаких кабелей, воздушных шлангов или оборудования на полу.
  • Всегда подключен, готов к сварке.
  • Хранит в стороне, когда не используется.
  • Легко передвигается по магазину.
  • Экономит ценное пространство в магазине.

Технические характеристики

Входное напряжение:
  • 3 фазы
  • 208 — 240 В 50/60 Гц
  • 400–420 В 50/60 Гц
  • 460–480 В 50/60 Гц
Сварочный ток: 12500A макс. (3 фазы)
Длина кабеля:
  • 8 футов (2,5 м), стандарт
Давление электрода: 7 бар (90 фунтов/кв. дюйм) – 280 даН (616 фунтов)
Система охлаждения:
  • Воздух (2 вентилятора), Сжатый воздух
  • (сварочная горелка и сварочные кабели)
  • Водяное охлаждение
  • (инвертор, трансформатор, сварочный пистолет)
Микропроцессор: Обновляемая программная платформа i4
Защита: ИП 21
Патенты (3):
  • № 5 239 155
  • №. 6 706 990
  • №. 6 539 770
Вес в упаковке: 373 фунта (169 кг)

Особенности

  • Инверторная технология, 2000 Гц.
  • С жидкостным охлаждением
  • Полностью обновляемое программное обеспечение, хранящееся на съемной флэш-карте
  • Разработан для новых улучшенных сталей: AHSS, HSS, T.R.I.P, BORON
  • Технология измерения тока
  • Процедуры ремонта OEM на борту
  • Несколько языков, изменение на лету
  • 4-х тросовая система
  • 3-фазный вход
  • Точечный пистолет двойного действия
  • Двусторонняя точечная сварка
  • Односторонняя сварка
  • X-Gun Adaptive (дополнительно)
  • Возможность модернизации до потолочной установки (дополнительно)
  • Доступен встроенный сварочный аппарат MIG (дополнительно)
Сварочный аппарат ARC

для продажи в США, лучший для домашней сварки – KickingHorse® Welder USA

Защита со световым индикатором ошибки

Встроенные датчики температуры, напряжения и тока обеспечивают максимальную защиту оператора и машины.

Оптимизирован для грязного или ненадежного питания

Обеспечивает стабильную работу от 80В до 150В входного напряжения, даже с генератором.

Надежность всегда гарантирована

  • > Влагонепроницаемая конструкция.
  • > Конструкция с защитой от солевых брызг.
  • > Коррозионностойкое исполнение.

One-Knob делает все!


Бесконечные возможности!
  • > Усовершенствованная интеллектуальная технология управления динамически оптимизирует процесс сварки, так что с помощью всего лишь одной ручки вы можете сваривать как профессионал!
  • > Бесступенчатая регулировка силы тока на месте обеспечивает именно тот результат, который вам нужен.

Принадлежности промышленного класса

  • > Стингер электрододержателя на 200 А с легкой загрузкой.
  • > Подпружиненный сварочный зажим заземления типа «крокодил».
  • > Оснащен сверхмощным кабелем для сварки/заземления AWG #6, который обеспечивает более плавную дугу и предотвращает перегрев.

3 специализированные встроенные функции позволяют любому легко наложить красивый валик

Автоматический горячий старт позволяет оператору легко зажигать дугу на ржавой или окрашенной поверхности.

Встроенная схема защиты от прилипания автоматически увеличивает ток при приклеивании электрода к металлу, что облегчает отрыв электрода и повторное зажигание дуги.

Адаптивная сила дуги оптимизирует характер дуги, чтобы обеспечить именно то, что вы хотите.

  • Вход
  • Рабочий цикл
  • Максимальный выходной ток
  • Минимальная выходная сила тока
  • Требование к автоматическому выключателю
  • Требования к генератору
  • Напряжение холостого хода
  • Размер электрода
  • Типы электродов
  • Свариваемые металлы
  • Сварочные мощности
  • Размер
  • Вес
  • 120 В, одна фаза, 60 Гц
  • 30% при 100 А, температура окружающей среды 104F (40°C)
  • 100 ампер
  • 10 ампер
  • 20 А 120 В
  • Рекомендуется генератор неинверторного типа мощностью 3000 Вт
  • 85 вольт
  • от 1/16 дюйма до 1/8 дюйма
  • Э6013, Э7014, Э7018, Э6010, Э6011
  • Мягкая сталь, чугун, нержавеющая сталь, твердая наплавка
  • 7 калибр (3/16 дюйма)
  • 9×4,7×6,7 дюйма
  • 7,7 фунта

5 футов (1,5 м) шнур питания 3 x AWG#13 с бытовой вилкой 120 В

Заземляющий зажим 150 А с проводом 5 футов (1,5 м) AWG#6 и разъемом Dinse 25

Держатель электрода 150 А с 5 футов (1,5 м) AWG# 6 проводов и соединение Dinse 25

На этот продукт распространяется гарантия

на один год с бесплатной заменой!

Обратитесь в сервисную службу.

Получите предоплаченную этикетку для возврата по электронной почте.

Доставка в любой пункт UPS.

Дождитесь возврата денег или замены.

Посмотреть все аксессуары для A100

The Inside Out Review — Weld 3/32″ 6010 Штанга

7018 Тест-драйв штанги 3/32

Hard Core Field Review — KickingHorse® A100, A220 и F130 ДОПОЛНИТЕЛЬНЫЙ ОБЗОР

7

ВОПРОСЫ И ОТВЕТЫ

Задайте вопрос

  • Какой размер прерывателя необходим? Какой генератор и размер удлинителя выбрать для запуска A100?

    Мы рекомендуем специальный автоматический выключатель на 20 А и дизельный или газовый генератор мощностью не менее 3 кВт с выходным напряжением 110 В, чтобы получить максимальную отдачу от домашнего сварочного инвертора KickingHorse® A100. Когда расстояние между сварочным аппаратом и источником питания меньше 50 футов, мы рекомендуем медный шнур 10 AWG или алюминиевый шнур 8 AWG.

  • Другие сварочные аппараты на 110 В заявляют о мощности 200 А, почему у A100 только 100 А?

    Чтобы обеспечить ввод 200 А при 110 В, сварщик должен потреблять от цепи не менее 40 А. Домашнее хозяйство в США обычно рассчитано на 15 А, максимум 20 А, использование сварочного аппарата на 200 А дома нарушает Стандарт безопасности США, не только отключает выключатель, но и, что еще хуже, приводит к перегреву провода и возникновению опасности пожара.

  • Можно ли конвертировать в tig?

    Инвертор для дуговой сварки KickingHorse® A100 Home нельзя использовать для сварки TIG.

  • Может ли он работать как с прямой, так и с обратной полярностью (dcen и dcep)?

    Да, заземление и держатель электрода в KickingHorse A100 съемные, так что вы можете просто переключиться на получение DCEN или DCEP.

  • Что означает рабочий цикл 30 % при 100 А?

    Инвертор для домашней дуговой сварки KickingHorse A100

    позволяет сварщику работать 3 минуты при 100 А из каждого 10-минутного периода без перегрева — при температуре окружающей среды 104F (40 ℃), а не 70F (21 ℃)! Большинство производителей сварочных аппаратов, в том числе крупные североамериканские производители, определяют рабочий цикл своих сварочных аппаратов потребительского класса при температуре 70F (21℃). Важно, чтобы вы, как покупатель, спросили у производителя, как именно рассчитывается рабочий цикл!

  • Это сварочный аппарат переменного или постоянного тока?

    KickingHorse ® A100 представляет собой инвертор для дуговой сварки на базе IGBT с выходом постоянного тока.

  • Имеет ли он сертификат безопасности США? Что произойдет, если я воспользуюсь услугами несертифицированного сварщика в США?

    KickingHorse® A100 — это инвертор для дуговой сварки, сертифицированный по стандарту CSA/US , который безопасен и разрешен для сварки как на месте, так и в домашних условиях.
