Свайно-ростверковый фундамент: возводим своими руками

Как хорошо, когда участок высокий и ровный! Строй что хочешь – хоть дом, хоть баню. А вот если место на склоне или у воды, да еще грунты не слишком прочные? Это сколько же бетона в землю залить придется! Может, лучше сразу сделать фундамент из денег? Вряд ли невеселая шутка поднимет настроение. А вот наша статья – может! Потому что тема ее – свайно-ростверковый фундамент, который как раз и предназначен для капитального строительства в неудобных местах и на грунтах с низкой несущей способностью! Интересно? Тогда читайте дальше!

Содержание

1 Фундамент благополучия
2 Каким бывает свайно-ростверковый фундамент
3 Плюсы конструкции
4 Для каких строений подойдет такой фундамент
5 Этапы большого пути

Читайте также: Какие бывают фундаменты

Фундамент благополучия

Монолитно-ленточный фундамент хорош всем – если речь идет о ровной площадке, прочных грунтах и относительно мягком климате. Однако есть случаи, когда делать его нерентабельно или просто нельзя. К ним относятся:

Участки с большим перепадом высот;
Площадки в низинах или на берегах водных объектов;
Сложные грунты – торфяники, сильно обводненные и высокопучинистые субстраты;
Суровые погодные условия и большая глубина промерзания.

В этих случаях для хорошей несущей способности бетонный фундамент придется закладывать очень глубоко и наращивать его мощность. В итоге резко растет его стоимость – настолько, что приходится искать альтернативы. Пожалуй, лучшим вариантом в таких условиях станет свайно-ростверковый фундамент.

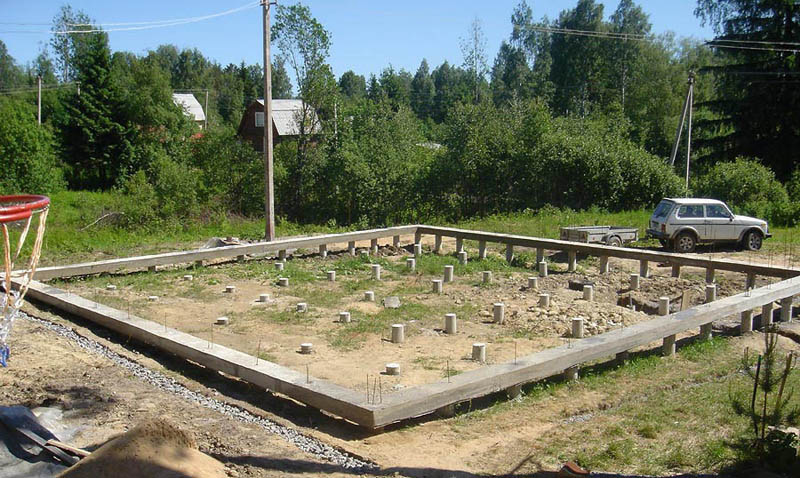

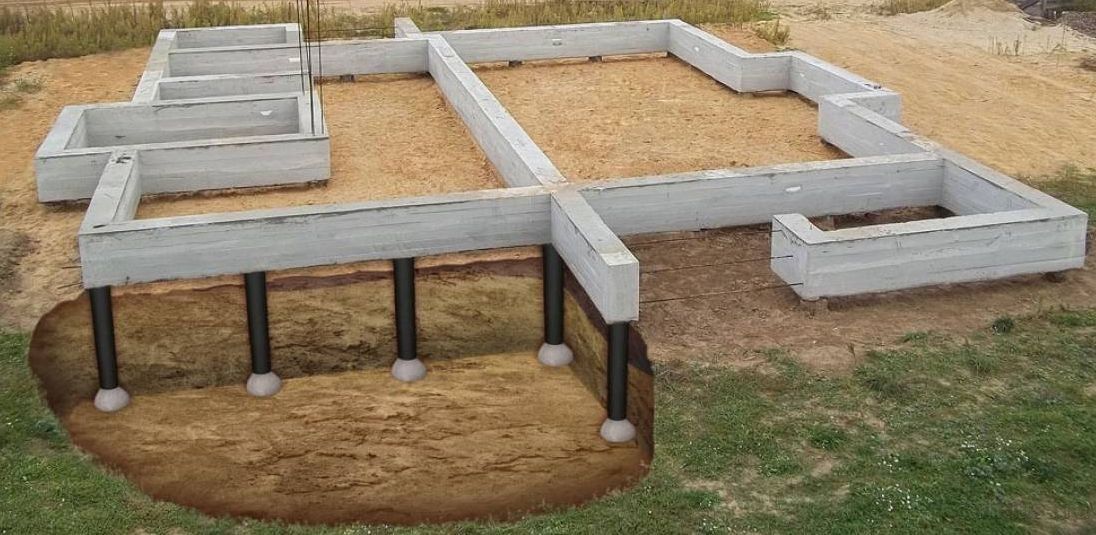

Такая конструкция представляет собой комплекс свай, заглубленных ниже точки промерзания. Оголовки свай выравниваются по горизонтали и объединяются в единую структуру. На ее основе и выполняют укладку кирпича, газобетона, бревен и т.д. Теперь нагрузки от локальных подвижек грунта равномерно распределяются по всему контуру фундамента. Местные перенапряжения стен исключаются, поэтому не бывает ни трещин, ни перекосов. Фундаменты такого типа столь надежны, что рекомендуются к применению даже в зоне землетрясений!

Читайте также: Как быть с треснувшим фундаментом

Каким бывает свайно-ростверковый фундамент

В зависимости от материала обвязки, различают свайный фундамент с металлическим и бетонным обвязом. Большее распространение получил железобетонный вариант: он гораздо прочнее, и может выдерживать вес даже многоэтажных зданий. Зато металлическая обвязка дешевле, проще в исполнении и делается быстрее. А для легких строений типа бани, сарая или гаража ее мощности более чем достаточно.

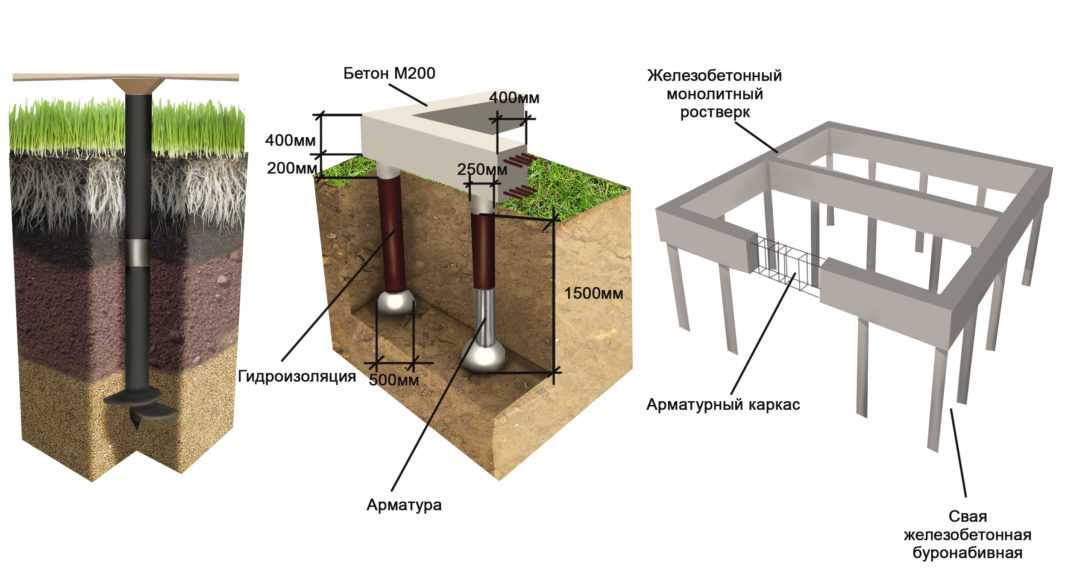

По виду опор такие фундаменты бывают винтовыми и буронабивными. Винтовой свайно-ростверковый фундамент отличается от фундамента на винтовых сваях только более мощным ростверком (обвязкой). Да опоры должны быть толще и больше в диаметре – для дополнительной прочности.

Читайте также: Устройство свайного фундамента

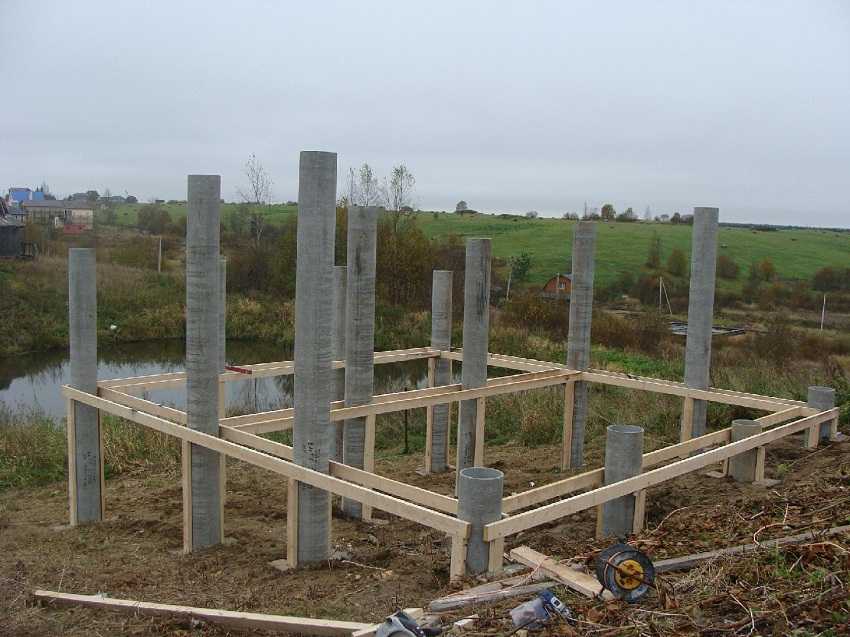

Для устройства буронабивного фундамента используют асбестоцементные трубы, которые после установки заливают бетоном. Сделать такой фундамент несложно даже своими руками, благо это просто, быстро и недорого. Единственная проблема возникает при устройстве монолитной обвязки. Дело в том, что заглублять и даже укладывать ее на поверхность земли нельзя. А то, если грунт сильно вспучит, ростверк стронется с места вместе со стеной здания. Поэтому между монолитом и поверхностью должно быть минимум 30 см свободного места.

Кстати, это пространство придется защитить от ветров, не то они быстро выстудят дом. Поэтому лучше закрыть его любым фасадным материалом – сайдингом, плитами или даже кирпичной кладкой. И теплоизоляцию пола придется сделать всерьез. Кроме того, не удастся оборудовать под домом подвал. Вот, пожалуй, и все недостатки такого решения.

Читайте также: Как утеплить пол дома на свайном фундаменте

Плюсы конструкции

Так как о минусах речь уже шла, будет несправедливо умолчать о преимуществах этого фундамента. А их немало:

Высокая скорость возведения – быстрее делается разве что фундамент на винтовых опорах. Это достигается за счет почти полного отсутствия бетонных работ. Не надо неделями ждать, пока он наберет прочность.
Простота технологии. Нет нужды задействовать тяжелую технику, большие бригады и сложные инженерные решения.
Невысокая стоимость – прямое следствие из вышеперечисленного. Тем более, что большую часть работ можно сделать своими руками!
Высочайшая несущая способность. Глубина погружения свай гораздо больше глубины монолитного фундамента. За счет этого такая конструкция более устойчива, и выдерживает вес зданий до 350 тонн.
Безупречная надежность на любом рельефе и грунтах. Разумеется, кроме скального.
Возможность строительства на склонах, берегах водоемов и в сильно обводненных местах. Здесь только свайно-ростверковый фундамент позволит сделать устойчивую горизонтальную площадку. В этих условиях альтернатив ему просто нет!

Для каких строений подойдет такой фундамент

По сути, несущая способность любого свайно-ростверкового фундамента ограничена лишь свойствами грунта и количеством свай. А если под их нижними концами расположить опорные площадки, снизив тем самым удельное давление на грунт, можно добиться очень высоких показателей прочности.

Так, характеристик такого фундамента с лихвой достаточно для любой легкой одноэтажной постройки. Например, возьмем дом из газобетона. Этот материал почти в 5 раз легче кирпича, и во столько же раз менее прочен. Поэтому здание из него может быть только одноэтажным. Для такой конструкции возможностей у фундамента даже в избытке.

С кирпичным домом ситуация несколько сложнее. Помня об условиях, в которых применяют такой фундамент, основная проблема – грамотный расчет количества и толщины опор с учетом нагрузок. Если расчет сделан верно, остальные работы не представляют особой сложности.

Этапы большого пути

Постройка свайно-ростверкового фундамента состоит из следующих этапов:

Проектные работы, выполнение чертежей, расчет нагрузок и количества материалов.
Подготовка и разметка площадки.
Бурение колодцев в местах установки опор.
Установка винтовых свай или несъемной опалубки.
Заполнение бетоном внутренних полостей.
Трамбовка бетона для удаления воздуха. Если объем невелик – можно хорошо перемешать его металлическим прутом.
Выведение единой горизонтальной плоскости оголовков свай.
Монтаж ростверков над опорами.
Гидроизоляция конструкции.

Читайте также: Лучшие материалы для гидроизоляции фундамента

Смотрите видео строительства фундамента:

Как видите, несложно. Зато теперь можно строить дом вашей мечты! И будьте уверены: на таком фундаменте он простоит десятилетиями!

Подборки: буронабивной фундамент винтовой фундамент свайно-ростверковый фундамент свайный фундамент строительство устройство фундамент

Фундамент на склоне при помощи винтовых свай

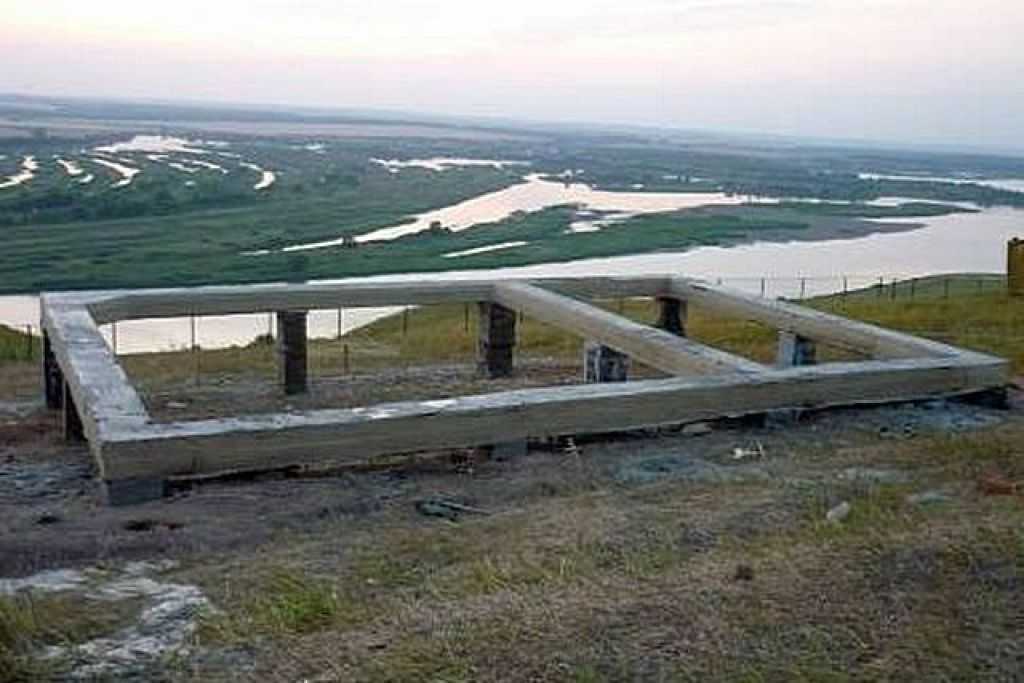

Фундамент на склоне

Строительство зданий, отвечающих современным стандартам, на склонах, пригорках и берегах водоёмов имеет свои особенности. Поэтому, чтобы фундамент на склоне не доставлял проблем при эксплуатации здания, нужно соблюдать определённые правила.

Виды нарушений устойчивости грунта

Грунт на склонах теряет свою устойчивость по следующим причинам:

из-за повышенной влажности происходит разжижение грунта;
устойчивость грунта нарушается из-за разной скорости сползания в различных слоях почвы;
из-за большого уклона верхний слой грунта сползает по породе под собственной тяжестью;
разрушается основание откоса, что приводит к раскалыванию грунта.

Преодолеть эти и другие нарушения устойчивости грунта можно, построив свайный фундамент на склоне. Он подходит для строительства домов на труднодоступных участках, способен успешно противостоять слабым грунтам на откосах и высокому уровню грунтовых вод.

Преимущества свайно-винтового фундамента

сваи завинчиваются в грунт до достижения плотного слоя, обретая при этом повышенную устойчивость к боковым и вертикальным нагрузкам, сезонным деформациям грунта;
на вопрос, какой фундамент лучше на склоне, ответ однозначен – с применением свай, т. к. любой рельеф местности им по зубам;
установку свай делают без применения тяжёлой техники;
очень быстрый монтаж (в большинстве случаев за 1-2 дня).

Устройство фyндaмeнта на склоне

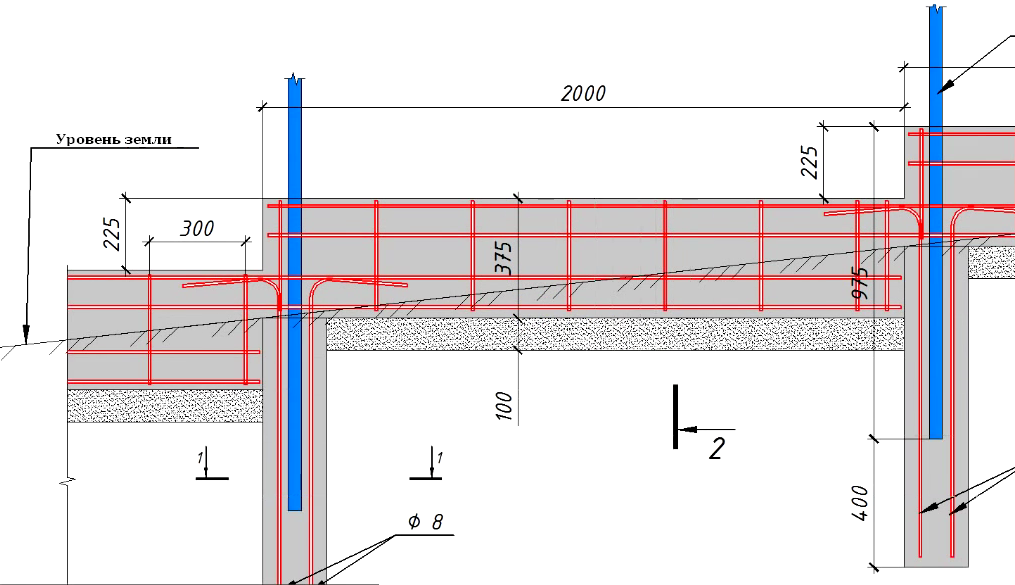

Винтовые основания на склонах делают для придания каркасу жёсткости с усиленной обвязкой. Выделим следующие особенности устройства фундамента на склоне:

Монтаж креплений и обвязку свай начинают с верхнего и нижнего пояса, отступив на 15-20 см от грунта. Верхний пояс делают горизонтально, а нижний – параллельно уровню грунта.
Элементы креплений свайно-винтового фундамента стыкуются на стволах свай. На углах конструкции обвязку приваривают после окончательного соединения обвязочного материала.

Раскосы выполняют по диагонали, исходя из степени уклона грунта. Нижнюю часть раскоса приваривают к менее выступающей по отношению к грунту свае. Верхнюю – к следующей свае по оси фундамента, усиливая жёсткость конструкции.

Фундамент при помощи винтовых свай — самый надежный и недорогой на сегодняшний день

Применение на склонах других несущих конструкций

Дома на склонах строили всегда, применяя до появления свай столбы. Такие конструкции используют и сейчас, часто возводя столбчатый фундамент самостоятельно. Трудностей в строительстве такого основания нет за исключением трудоёмких земляных работ, т. к. под каждый столб надо рыть отдельную яму.

Стоимость работ по строительству свайного фундамента намного меньше по сравнению с ленточным фундаментом или плитным фундаментом аналогичным по площади.

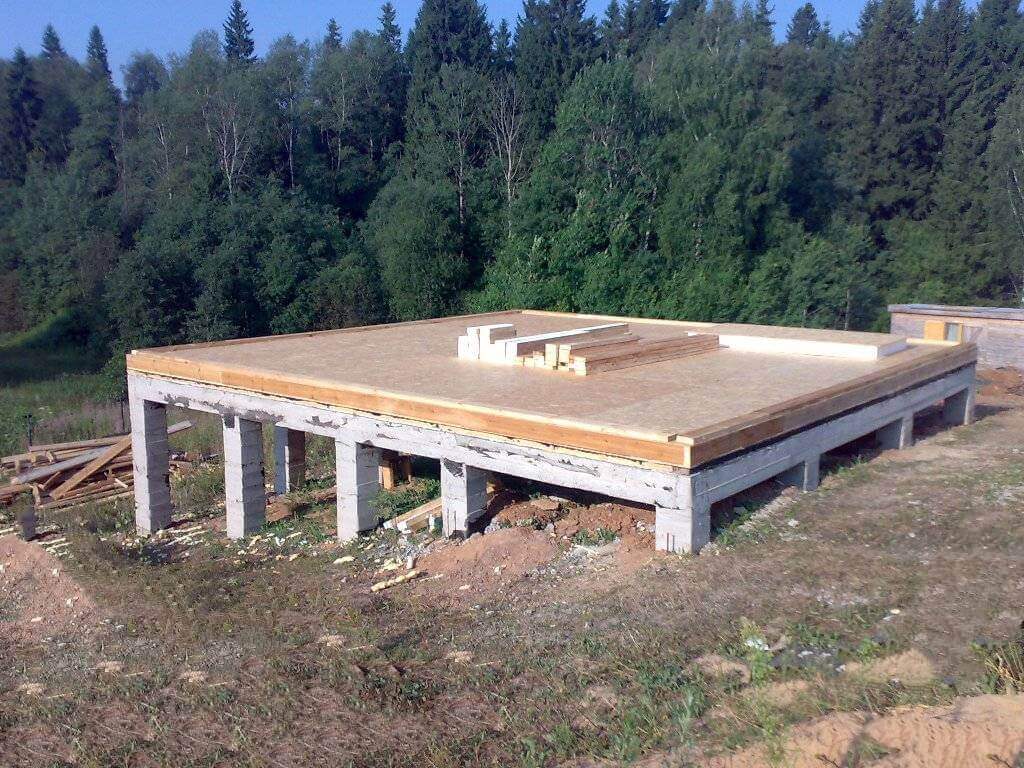

Часто на склоне возводят свайно-ростверковый фундамент с обсадными трубами, которые используют не только, как отличное средство гидроизоляции свай, но и как опалубку для свай-колонн над уровнем земли.

При перепадах высот в области застройки более 3 м создают ступенчатый фундамент. Многоступенчатость позволяет снизить затраты на возведение фундамента, улучшая, при этом, его конструктивную прочность.

Заполните форму и получите бесплатный расчет сметы под Ваш дом в течение 24 часов

Прикрепить файлы…

Хиты продаж

Ваше имя:

Номер телефона:

Ваше имя:

Ваш e-mail:

Номер телефона:*

Сообщение:

Прикрепить файлы. ..

что это, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по монтажу своими руками

Для строительства жилых и промышленных зданий применяются различные типы фундаментов, но свайно-ростверковая конструкция заслуживает особое внимание. Обычно его выбирают в тех случаях, когда на участке имеются резкие перепады рельефа, пучинистость и слабый грунт. Этот тип фундамента также хорошо подходит для зданий в районах, расположенных в зоне вечной мерзлоты.

Технические условия

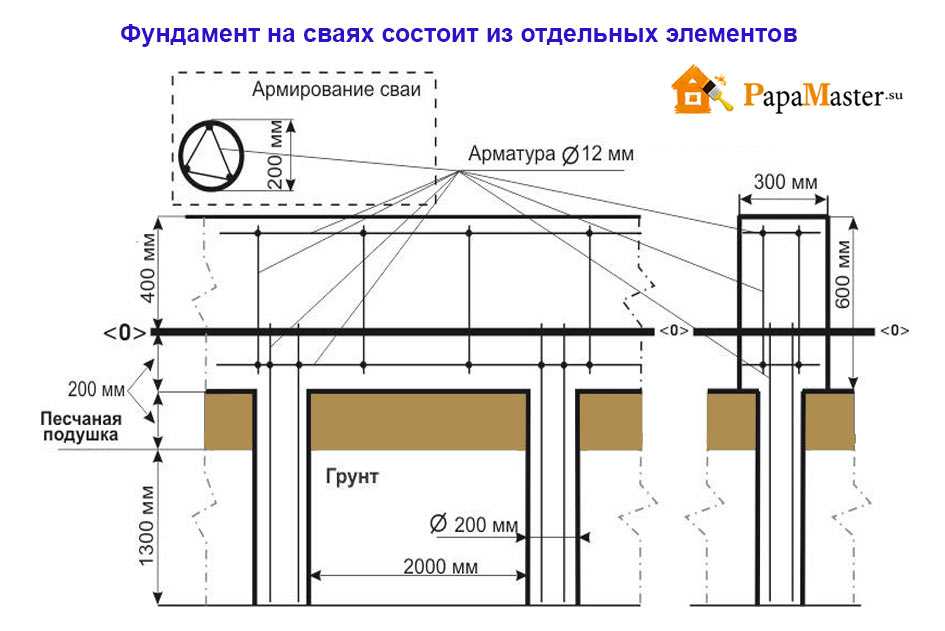

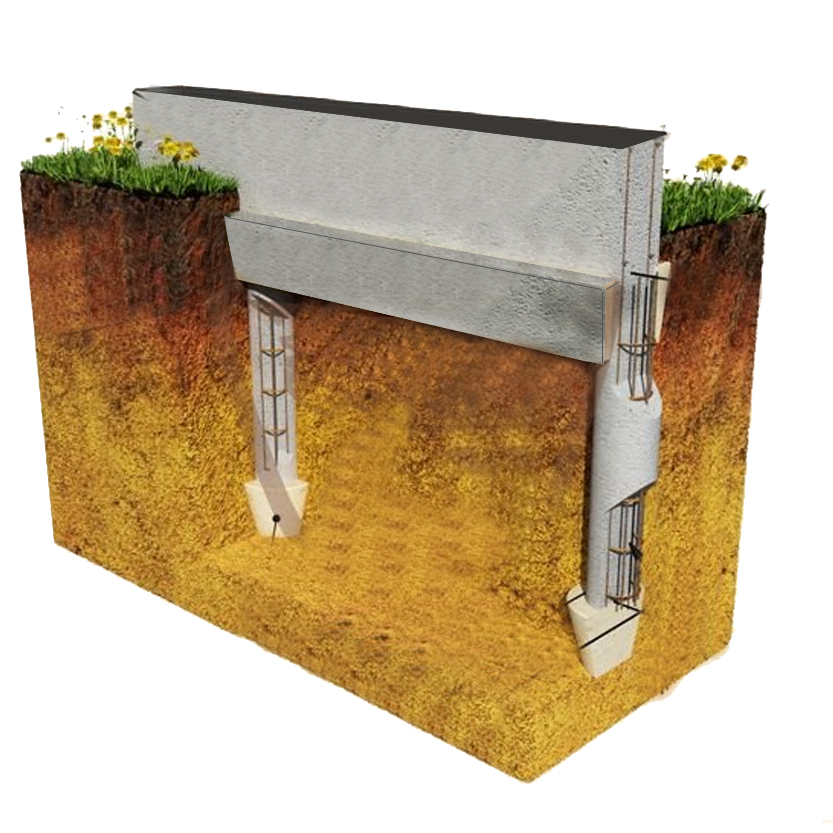

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным типом закладки (перекрытым плитой), так и построенным с использованием висячего ростверка. Висячий фундамент характеризуется открытым зазором между поверхностью грунта и ростверком; его необходимо дополнительно утеплить и покрыть гидроизоляцией. Что касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота площадок выравнивается сваями разной длины.

Так как при кладке основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то между ними трудно распределить нагрузку здания. Поэтому свайно-ростверковый фундамент часто делают сборным из швеллера и бруса. Все опоры такой конструкции крепятся к сборке с помощью специальных лент и бетона. Стоит отметить, что сочетание ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой фундамент закладывается (деревянный, металлический, бетонный или железобетонный), основание под строительство приобретает разные технические характеристики. Согласно требованиям СНиП допускается возведение конструкций с низкими и высокими ростверками, которые располагаются над уровнем земли. Обычно их изготавливают из больших металлических труб или бетона. При этом сделать ростверк из бетона намного сложнее, так как необходимо точно рассчитать место заливки ленты из грунта.

Главной особенностью фундамента является то, что входящие в его устройство ростверки отлично выдерживают неравномерные нагрузки, обеспечивая основание жестким сопряжением. Ростверки перераспределяют нагрузку, в результате чего уже «выровненный» вес здания переносится на сваи, и здание предохраняется от образования трещин в стенах.

Назначение

В отличие от других видов фундаментов свайно-ростверковый фундамент идеально распределяет несущие нагрузки от зданий на грунт, поэтому выбирая его, можно быть уверенным, что новостройка надежно прослужит не один десяток лет и будет защищен не только от резких перепадов температур, но и от сейсмической активности. Такие конструкции широко используются как для общественного, так и для индивидуального строительства. Особенно подходит для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме того, рекомендуются такие фундаменты:

для строительства кирпичного дома;
в рамной конструкции;
для конструкций из газосиликатных блоков;
на грунтах с высокой плотностью;
с высоким распространением грунтовых вод;
на неустойчивом грунте с зыбучими песками.

Свайно-ростверковая конструкция также позволяет укладывать полы прямо на грунт без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как сваи, установленные на разной высоте, компенсируют все неровности, устраняя перепад высот. Такой фундамент можно использовать и при строительстве зданий весом более 350 тонн – он получится намного надежнее и экономичнее ленточного или плитного основания. Но в этом случае в проект придется включить повышенный запас прочности, который должен быть не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент представляет собой единую систему, состоящую из ростверка и опор.

Благодаря наличию в конструкции бетонного основания, усиленного армированными элементами, основание выступает надежной опорой зданий и имеет ряд преимуществ.

Высокий экономический эффект. Установка не требует больших финансовых затрат, так как земляные работы сведены к минимуму.
Стабильность. Большая несущая способность позволяет возводить многоэтажные дома, используя в их отделке тяжелые строительные материалы.
Расширенный охват строительства. По сравнению с другими типами фундаментов, застройку земель можно проводить на любом типе грунта, который не подходит для закладки традиционных фундаментов. Сложная геометрия ландшафта, уклоны и откосы не являются препятствием для работы.
Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу значительно экономится бетонная смесь. Кроме того, можно использовать как готовый, так и самостоятельно приготовленный раствор.

Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
Высокая прочность. Монолитное соединение ростверка и опор защищает конструкцию от усадки грунта, поэтому в процессе эксплуатации конструкция не ломается и не деформируется.
Отсутствие подготовительных работ. Для закладки свайно-ростверкового фундамента нет необходимости формировать котлован, что упрощает процесс строительства.
Хорошая теплоизоляция. За счет увеличенного расположения ростверка пространство между землей и цоколем не пропускает потоки холодного воздуха – это снижает потери тепла и делает здание теплым.
Отсутствие риска затопления. Свайные конструкции, поднятые над землей до двух метров, защищают строение от возможного затопления.
Простота установки. Обладая минимальными строительными навыками, такой фундамент вполне можно возвести своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
Краткие сроки работы.

Вышеуказанные преимущества актуальны только в том случае, если фундамент установлен с соблюдением всех технологий строительства, а здание эксплуатируется согласно рассчитанным для него нагрузкам.

Помимо достоинств, этот тип фундамента имеет и недостатки:

Невозможность строительства на скальном грунте — твердые минеральные породы не позволяют устанавливать сваи.
Проблемная установка в местах с горизонтальным смещением. Не рекомендуется проводить работы на грунтах, которые могут просесть, иначе будет нарушена устойчивость опор, и грунт будет проваливаться.
Для зданий, планируемых к строительству в суровых климатических районах с низкими температурами, придется принять дополнительные меры по установке качественной теплоизоляции.
Такие основания не предусмотрены для реализации проектов домов с цокольным и цокольным этажами.
Сложность расчета несущей способности опор. Самостоятельно рассчитать этот показатель сложно. В случае малейших неточностей фундамент может перекоситься, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо зарекомендовал себя среди строителей и получил только положительные отзывы владельцев домов.

Просмотров

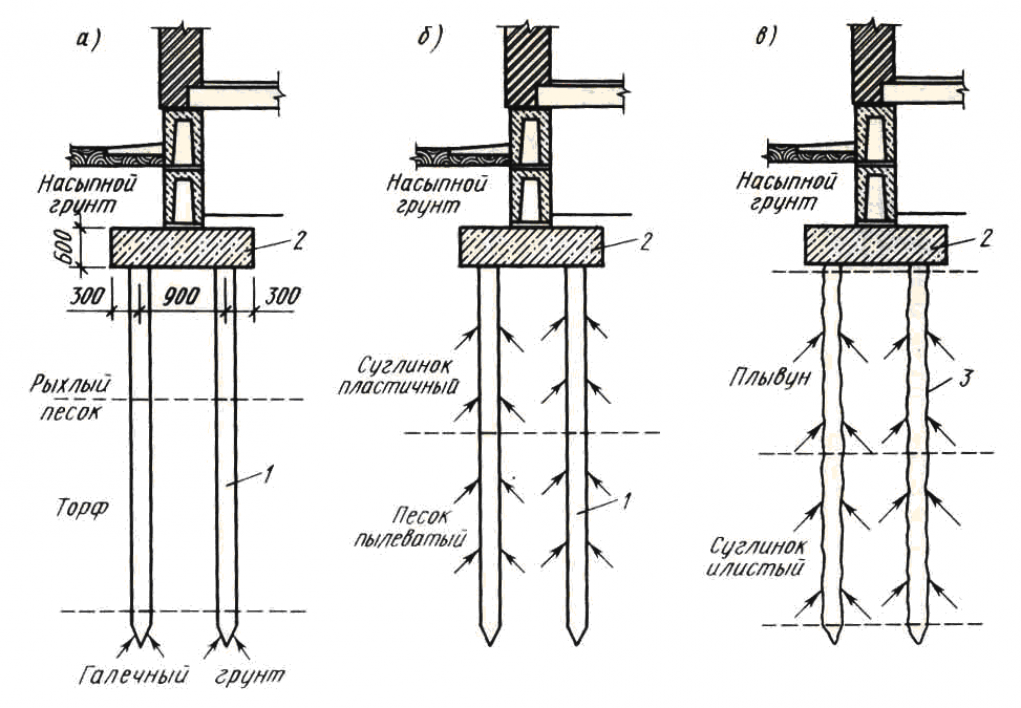

Опоры, которые применяются при возведении свайно-ростверкового основания, выбирают в соответствии с нагрузкой здания, типом грунта и климатическими условиями. Они могут быть изготовлены как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые виды фундаментов.

Винт. Изготовлен из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специального оборудования. Чтобы конструкция на винтовых опорах была прочной, а трубы защищенными от окисления, их полую часть заливают раствором.
Скучно. Образуется на земельном участке путем заливки бетоном предварительно подготовленного армированного колодца, расположенного на забивных сваях. Утрамбованный фундамент отличается высокой прочностью.
Железобетон. Монтаж осуществляется с использованием готовых железобетонных опор, устраиваемых в колодце.
Молоток. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются с помощью специального оборудования, после чего заливается бетонный раствор.

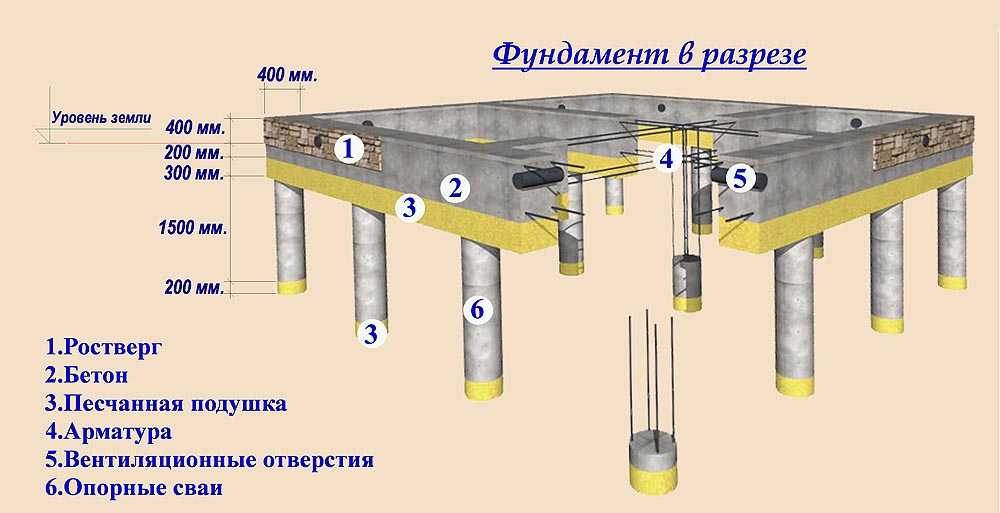

Кроме того, фундамент может отличаться по глубине ростверка и бывает:

заглубленный;
наземный;
приподняты над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно применяют при установке свай, предназначенных для тяжелых конструкций из газобетона или кирпича. В этом случае выполняется дополнительная обвязка плитой, а фундаментом может служить цоколь здания. Что касается возведения деревянных конструкций, то для них идеально подойдет фундамент с приподнятым ростверком – это позволит сэкономить на строительном материале, а приподнятая постройка защитит от пучения грунта.

Проектирование и расчет

Важным моментом перед закладкой фундамента является его точный расчет. Для этого создается проект и план будущего здания. Затем чертится чертеж основания, и должны быть указаны схемы закладок свай с учетом их расположения в местах пересечения со столбами и в углах. Необходимо предусмотреть, чтобы ширина между сваями была не менее 3 м. Если расстояние до их края более трех метров, то потребуются дополнительные опоры. Кроме того, следует рассчитать площадь свай – для этого сначала определяют их количество, подбирают минимальную высоту и толщину.

Для правильных расчетов также необходимо знать некоторые другие показатели:

массу будущего здания — необходимо рассчитать не только все отделочные материалы, но и примерный вес внутренней «начинки» ;
площадь опоры — по известному весу конструкции и коэффициенту запаса легко определяется нагрузка на опоры;
размеры и площадь поперечного сечения свай — за счет известного количества опор их количество можно умножить на выбранную площадь и получить нужное значение.

Все результаты необходимо сравнивать с предварительно определенной эталонной площадью. В некоторых случаях необходимо уменьшить или увеличить площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке — сложная конструкция, но сделать ее своими руками вполне реально. Чтобы такой фундамент надежно служил, при проведении работ следует использовать специальную технологию ТИСЭ и пошаговую инструкцию монтажа.

Строительство свайно-ростверкового фундамента предусматривает выполнение следующих работ:

расчет фундамента и создание проекта;
подготовка и разметка строительной площадки;
бурение колодцев и рытье траншей;
формирование опалубки;
усиление;
заливка бетоном и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Маркировка

Перед началом строительства тщательно подготавливают рабочее место. Для этого в первую очередь участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносится разметка с указанием расположения свай. Работа выполняется с помощью шнура и деревянных кольев.

Разметка должна быть установлена строго по диагонали. Шнуры натянуты для обозначения внутренней и внешней стен. Если допустить неточность, получится отклонение от проекта, а фундамент может прогнуться в процессе эксплуатации.

В случае если на участке наблюдаются небольшие перепады высот, разметку выполнить несложно. Для участков со сложным рельефом понадобится помощь опытных мастеров. Особое внимание также следует уделить углам здания – они должны быть под углом 90 градусов.

Рытье траншей

После определения границ фундамента можно приступать к земляным работам. Сначала под ростверк выкапывается траншея, затем бурятся отверстия, в которые впоследствии будут установлены сваи. Работа обычно выполняется с использованием ручных инструментов, таких как лом, лопата и дрель. Если позволяют финансовые возможности, то можно заказать специализированное оборудование.

В зависимости от назначения будущего строения и типа грунта выбирается оптимальная ширина ростверка. Для объектов хозяйственного назначения приемлемым показателем считается 0,25 м, для мобильных – 0,5 м, а для жилых домов этот показатель повышается до 0,8 м. Что касается глубины, то ростверк может залегать на 0,7 м.

В выкопанной канаве необходимо проверить дно и стенки на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок отбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ будет подготовка шурфов под вертикальные сваи: бурятся шурфы на глубину 0,2-0,3 м.

Затем в готовые ямы устанавливаются трубы, которые будут играть роль опалубки, а дно застилается гидроизоляционным материалом – это защитит конструкцию от влаги.

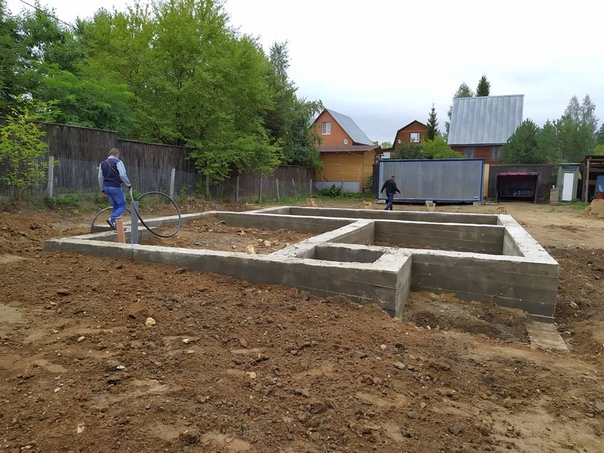

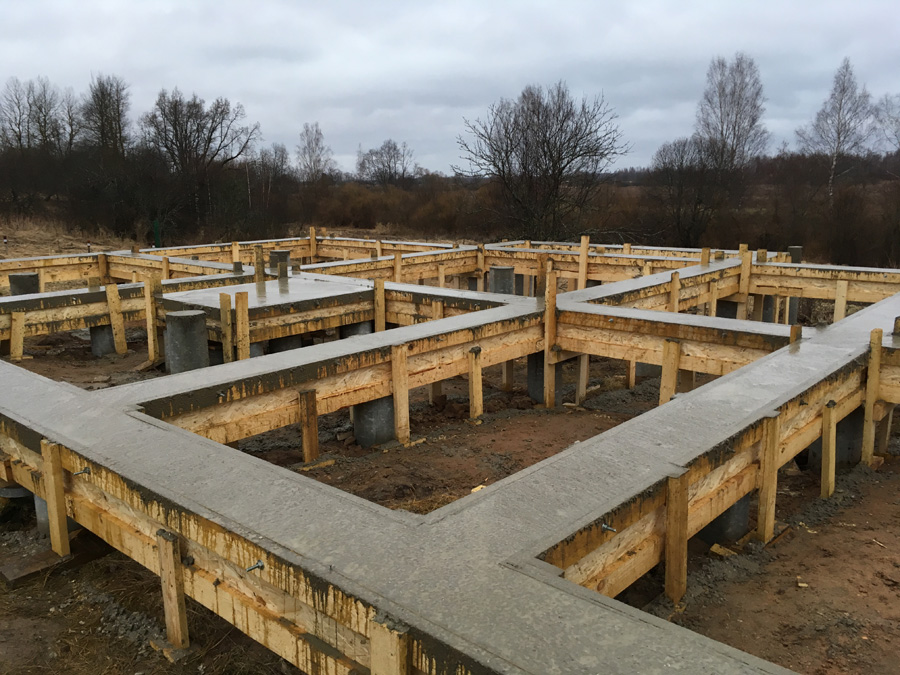

Монтаж ростверка

Важным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, ее нужно располагать строго горизонтально. В том случае, если конструкция фундамента по проекту предусматривает использование железобетонных невысоких ростверков, то дополнительно их засыпают щебнем средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо утрамбовывают.

Опалубка устанавливается на подготовленное основание. Ширина его ленты должна превышать ширину стен, а высота считается в соответствии с показателями цоколя. Установка упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

Что касается армирования, то в большинстве случаев по аналогии с конструкцией ленты снизу и сверху делают два пояса ребристой арматуры. Их связывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой к нижнему.

Выходы арматуры должны быть не менее 50 мм от диаметров стержней. Например, если вы используете арматуру сечением 12 мм, то ее рекомендуется изгибать на 60 мм.

Кладка закладных деталей

После завершения всех работ по изготовлению каркаса необходимо продумать размещение коммуникационных систем. Для этого прокладываются коробки и трубы, по которым будет проходить канализация, электричество, водоснабжение и отопление. Нельзя также забывать о прокладке труб для инженерных систем и вентиляционных отверстий. Если этот этап не выполнен, то после строительства под монтажные работы бетон придется забивать молотком, что может нарушить его целостность и повредить здание.

Заливочный раствор

Завершающим этапом устройства фундамента является заливка бетонного раствора. Для бетонирования обычно используют цемент марки М300, щебень и песок. Смесь готовят в пропорции 1:5:3. При этом раствор не просто заливают – его еще и дополнительно встряхивают. Благодаря этому поверхность получается прочной и однородной.

В первую очередь заливаются бетоном отверстия, предназначенные для свай, а затем сама опалубка. Желательно завершить рабочий процесс за один раз. Если бетонировать поэтапно, то могут появиться неровности и пузырьки воздуха. Оптимальной температурой для заливки считается +20С – при таком показателе опалубку можно снимать уже через четыре дня. За этот период времени бетон наберет прочность и станет готов к последующим строительным работам.

Иногда фундамент укладывают при температуре ниже +10С — в этом случае для полного высыхания придется ждать не менее 2 недель. В зимнее время года залитый бетон нужно будет дополнительно утеплять и утеплять.

Полезные советы

Свайно-ростверковый фундамент нужно возводить правильно, придерживаясь всех технологий строительства – это поможет повысить его технические и эксплуатационные характеристики.

Если строительные работы проводят начинающие мастера, то им необходимо учитывать некоторые рекомендации опытных специалистов.

Установка должна начинаться с расчетов. Для этого определяется тип грунта и глубина ростверка. При недостаточной глубине опоры здание может дать усадку и треснуть, а затем даже разрушиться.
Огромную роль играет исследование грунта, от которого зависит несущая способность конструкции. Самые высокие показатели встречаются в горных породах и каменистых грунтах. Если состав грунта будет определен неправильно, это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она просядет в землю.
Между сваями и ростверком должно быть хорошее соединение, так как неустойчивая конструкция может разрушиться под действием давления грунта.

Независимо от типа фундамента обязательно на глубине промерзания укладывать песчаную подушку – особенно это актуально при эксплуатации фундамента зимой. Мерзлый грунт может расшириться и привести к поломке ростверка.

Ростверк не должен касаться поверхности земли или заглубляться в нее. Необходимо снять небольшой слой грунта по всему периметру площадки, затем установить опалубку, засыпать песок и залить бетоном.
Необходимо точно рассчитать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
При армировании стоит предусмотреть необходимое количество вентиляционных каналов. Все внутренние отсеки должны быть соединены с внешними выходами.
Утепление и гидроизоляция играют огромную роль в строительстве фундамента. Их следует укладывать до заливки фундамента бетоном.

Дно котлована или траншеи должно быть утрамбовано и не разрыхлено. Нельзя допускать, чтобы земля со стен осыпалась на основание. Кроме того, от траншеи или котлована должны оттекать осадочные воды, иначе дно намокнет и будет непригодно для заливки раствором. В траншеях также недопустима чрезмерная крутизна откосов.
Слабый грунт требует усиления сваями и хорошей обратной засыпки.

Песок, который используется для заполнения воздушной подушки, необходимо увлажнить и распределить подушку по контуру к краю под углом 45 градусов.
Опалубка должна быть надежно закреплена, так как при заливке бетоном она может не выдержать нагрузки и разрушиться. Отклонение опалубки от вертикали более чем на 5 мм не допускается.

Высота фундамента делается с небольшим запасом 5-7 см от высоты, указанной в проекте.
При армировании каркаса рекомендуется использовать стержни общей площадью поперечного сечения не менее 0,1 % от площади бетонного элемента. В этом случае лучше всего выбирать гладкую фурнитуру, не имеющую следов ржавчины, грязи и краски.
Скрепление арматуры сваркой нежелательно — это может нарушить ее прочность в местах соединения.
Марку бетона для заливки следует выбирать в зависимости от конструкции основания и климатических условий региона.

О конструктивных особенностях свайно-ростверкового фундамента смотрите в следующем видео:

Комментарий успешно отправлен.

Рекомендуем прочитать

Фундамент для ростверка | Типы ростверкового фундамента

Важный момент

Ростверковый фундамент

Фундамент, состоящий из одного, двух или более слоев балок (обычно стальных), уложенных на слой нагрузки поверх слоя бетона для распределения большая площадь является основой для гриля.

Используется в основании колонн. Эти слои завернуты в бетон и находятся под прямым углом друг к другу. Этот тип фундамента обычно используется для столбов и подмостей колонн с тяжелой конструкцией.

Хотя фундамент и сетка выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, сетка распределяет большие нагрузки на большие площади.

Также читайте: Забивка фундамента | Использование свайного фундамента | Характеристики свайного фундамента

Типы ростверкового фундамента

Здесь представлены два различных типа ростверковых фундаментов.

Фундамент стальной ростверк.
Деревянный фундамент для гриля.

1. Фундамент стального ростверка

Фундамент стального ростверка состоит из соединений или стальных балок, поставляемых в один или два слоя. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, конструктивно известных как прокатные стальные балки.

Минимальный зазор 10 см сохраняется на внешних сторонах наружных балок, а также над верхними полками верхнего слоя.

Толщина бетона должна быть не менее 15 см. После выравнивания основания и заливки бетона необходимо проверить правильность уплотнения и образование непроницаемого слоя толщиной не менее 15 см.

Защищает стальные балки от грунтовых вод, которые могут привести к коррозии. Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 до 300 мм с помощью трубчатых разделителей.

Затем заливаем бетон между и вокруг балок первого слоя. После этого размещаем второй уровень балки под прямым углом к первым уровням с помощью разделителя.

Затем снова заливаем бетон между стальными балками и вокруг них. При этом стальные опоры соединяем с верхним слоем с помощью опорной плиты, боковых уголков и усиливающей пластины.

Эти соединительные элементы также заделываются в бетон для придания жесткости соединению.

Также читайте: Разница между основанием и фундаментом | Что такое фундамент и фундамент

2. Деревянный ростверковый фундамент

Деревянный фундамент предусмотрен для каменных стен, сильно нагруженных деревянными колоннами.

Этот фундамент особенно полезен в затопляемых районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН/м2.

Деревянные доски и деревянные балки используются вместо стальных балок. Между стыками тимберса нет бетона.

Однако нижний бетон, поставляемый в стальной сетке, заменен деревянной платформой, построенной из деревянных досок.

Выемка основания ровная. Нижний слой деревянных досок размером от 20 до 30 см и шириной от 5 до 7,5 см укладывается вплотную, без зазора между ними.

Над этим слоем под прямым углом размещается деревянная балка того же сечения, что и деревянная стойка.

Затем снова укладывается еще один слой досок под прямым углом к направлению балок. Верхний слой досок может быть 7,5-10 см. Толстый, простирающийся на всю ширину основания стены, на котором построена кладка стены.

Также читайте: Что такое Raft Foundation | Тип фундамента | Деталь основания плота

Ростверковый фундамент Проект

Для проекта решетчатого фундамента необходимо рассчитать нагрузки и моменты надстройки.

Исходя из этого, нам необходимо определить площадь основания, необходимую для адекватного допустимого давления на грунт в данном состоянии.

Разделив эту область, мы найдем номера и размер каждого слоя сетки. Затем мы должны спроектировать слой так, чтобы он наклонялся от края слоя выше.

Он определяет размеры балок, необходимые для того, чтобы выдерживать изгибающие моменты и силы сдвига.

Сетку нельзя заключать в бетон и по порядку, так как совместное действие балки и бетона будет деморализовано. Метод строительства и загрузки должен быть совместим с потребностями проекта

Также прочтите: Двутавровая балка против двутавровой | Что такое двутавровая балка | Что такое двутавр

Особенности ростверкового фундамента

Ростверк соединяет весь фундамент в единую конструкцию и таким образом способствует равномерному распределению веса дома и всех свай.
Чаще всего этот фундамент организуется как монолитная железобетонная конструкция. Сопротивление обеспечивается металлической конструкцией (стальной фундамент для гриля).
Между балками ростверка предусмотрен минимальный зазор около 800 мм (8 см), чтобы бетон можно было легко заливать и правильно уплотнять.
Поскольку бетонное заполнение не несет нагрузки, оно удерживает балки на месте и предотвращает их коррозию.
Глубина бетона под нижним ярусом составляет не менее 150 мм (15 см).

Монтаж фундамента ростверка

Этапы монтажа фундамента под ростверк показаны ниже:

Сначала для сплошной монолитной сетки нам необходимо изготовить и установить конструкцию. Мы предпочитаем этот гриль, потому что он более надежный.
Опалубка из обрезных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Расстояние между каждой сеткой должно составлять от 15 до 30 см.
В опалубке мы должны определить структуру соединения арматуры с помощью соединительной проволоки. Кратчайшее расстояние от конструкции рядом с опалубкой должно быть одинаковым.
Затем арматура соединяется с той же соединительной проволокой, которая использовалась ранее.
Затем необходимо приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Соединения должны располагаться на высоте от 25 до 30 мм, чтобы они были полностью погружены в бетон. Бетон необходимо заливать с осторожностью, чтобы избежать нежелательных полостей. 6. После шпаклевания поверхности ее следует выровнять и оставить сохнуть. После высыхания опалубку можно снять. Фундамент уже готов.

Преимущества ростверкового фундамента

Требует меньше времени и материалов для монтажа.
Снижает отвод тепла от дома с помощью фундамента, так как не наносится на мерзлый грунт.
Снижает уровень вибрации дома (очень актуально, если дом построен близко к автомагистралям).
Процесс монтажа ростверка требует меньше времени и материалов.
Этот тип фундамента можно использовать для значительных сооружений, таких как опоры колонн и строительные леса.

Способен трансформировать нагрузку на большую площадь.

Недостатки ростверкового фундамента

Требуется установка свай на достаточно большую глубину.
Пространство под решеткой должно быть заполнено и отапливается.
Необходимы раскопки большей площади, что увеличивает стоимость раскопок.
На него воздействует большая подъемная сила.
Выравнивание колонн в этом типе фундамента может немного измениться.

Краткое примечание

Ростверковый фундамент

A Ростверковый фундамент — это тип фундамента , часто используемый в основании колонны. Он состоит из одного, двух или более ярусов стальных балок, уложенных на слой бетона, при этом соседние ярусы расположены под прямым углом друг к другу, при этом все ярусы залиты бетоном.

Что такое ростверковый фундамент?

Фундамент , состоящий из одного, двух или более ярусов балок (обычно стальных), уложенных на слой бетона для распределения нагрузки на большой площади, Фундамент ростверка . Он используется в 90 296 основаниях 90 297 столбцов. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу.

Является ли решетчатый фундамент глубоким фундаментом?

Ростверковый фундамент учитывается, когда фундамент глубина ограничена от 1 до 1,5 м по таким причинам, как каменистый грунт. Более того, ростверковый фундамент может выдерживать и передавать большие нагрузки от конструкции на большие площади.

Грильяж — это код фундамента?

Ростверковый фундамент является наиболее экономичным фундаментом в случае передачи больших нагрузок от колонн на грунт малой несущей способности. Тип фундамента , часто используемый в основании колонны.

Что такое деревянный ростверковый фундамент?

Фундамент использует деревянных досок и деревянных балок вместо стальных балок. Этот фундамент особенно полезен в заболоченных районах, где несущая способность почвы очень низкая, и где стальные балки могут подвергаться коррозии из-за грунтовых вод.

Как сделать ростверковый фундамент?

Порядок строительства ростверкового фундамента следующий.

Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Укладывается и уплотняется слой бетона пропорцией 1:2:4 или 1:1,5:3 толщиной от 23 до 30 см.
По этому бетонному основанию укладываются стальные двутавровые балки с подходящими интервалами от 45 до 90 см. Длина этой двутавровой балки равна ширине фундамента.
Затем заливают бетоном пространство между двутаврами. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
Снова заливают бетоном внутреннее пространство, чтобы заполнить его.
Теперь закрепите стальные стойки, соединив их с опорной плитой. Косынка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляются в бетоне.

Что такое ростверк?

Ростверк фундамент состоит из нескольких слоев балок , обычно уложенных под прямым углом друг к другу и используемых для распределения тяжелых точечных нагрузок от надстройки до приемлемого давления на грунт.
