Сухие градирни по сравнению с градирнями мокрого типа имеют немало преимуществ, чем и обусловлена их возрастающая популярность. Это универсальное теплообменное устройство, применяемое во всех областях промышленности. Особенно востребованы они в северных и средних регионах, где среднесуточная температура наружного воздуха стабильно невысокая.
Нажмите на картинку, чтобы увеличить ее.

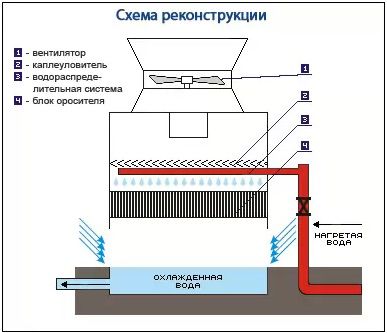

Сухие градирни — драйкулеры принципиально отличаются от мокрых градирен. В моделях последнего типа вода разбрызгивается форсунками и, охлаждаясь, стекает в поддон. Из-за того, что вода открыта, возникает сразу две проблемы – испарение жидкости, сопряженное с необходимостью постоянной подпитки системы, и ее загрязнение пылью, песком, насекомыми, цветочной пыльцой и прочими мелкими посторонними примесями. Если своевременно не производить очистку, то со временем могут возникнуть серьезные засоры, приводящие к поломке оборудования. Сухие градирни полностью лишены этих проблем, так как вода, водные растворы или масла циркулируют в ней в закрытом контуре.
Сухая градирня – устройство
Сухие градирни довольно просты по конструктивному исполнению. В комплектацию драйкулера входит горизонтальный или вертикальный пластинчатый теплообменник, осевые вентиляторы и автоматика для регулировки и управления. Если требуется спроектировать градирню повышенной мощности, то возможно применение центробежных вентиляторов.
5 причин приобрести градирни от АквилонСтройМонтаж
- Российские технологии в производстве Градирен
- Точный подбор оборудования по заданным параметрам
- Полный цилк работ от поставки оборудования до проведения пусконаладочных работ
- Опыт реализации Государственных проектов
- Точность в выполнении сроков поставки
ОСТАВИТЬ ЗАЯВКУ
Простота конструкции обуславливает элементарность принципа функционирования. Нагретая вода насосом подается в теплообменник. Он обдувается наружным воздухом, нагоняемым вентилятором. Трубки теплообменника остывают и передают холод воде, забирая ее теплоту. Остывшая вода по трубопроводу возвращается обратно в систему для обслуживания технологического оборудования.
В каких случаях рекомендуется использовать сухую градирню?
Несмотря на все преимущества драйкулера, его использование целесообразно не во всех случаях, поэтому здесь лучше довериться мнению специалистов. Обычно градирни этого типа устанавливаются если:
- Требуется постоянное охлаждение не только воды, но и других жидкостей – водных растворов гликоля, масла и т.д.
- Необходима температура воды в среднем на 5С выше окружающей среды.
- Потребитель чувствителен к чистоте воды и составу жидкости.
- Имеются трудности с размещением габаритного оборудования.
- Нельзя устанавливать оборудование, способствующее сильному увлажнению воздуха.
- Нет возможности постоянно производить подпитку системы.
- Вода очень жесткая и вызывает отложения накипи в мокрых градирнях.
Во всех этих случаях сухие градирни – оптимальное решение, позволяющее решить все задачи производства.
Преимущества сухой градирни
Драйкулер по сравнению с другими охлаждающими устройствами имеет несколько выраженных преимуществ:
- Существенно уменьшается статья расходов на электроэнергию. Она требуется только для работы вентиляторов.
- Не нужны серьезные начальные вложения – оборудование этого типа имеет доступную стоимость.
- Простота конструкции требует минимального сервисного обслуживания.
- Возможность использовать разные хладоносители.
- Множество вариантов установки и небольшие габариты изделия.
- Длительный срок службы и невысокая цена ремонта за счет малого количества элементов в составе градирни.
Сухие градирни – стоимость
Чтобы сориентироваться по цене, необходимо сначала оценить требования заказчика, осмотреть место установки, произвести тепловой расчет. Только после этого можно назвать предварительную стоимость. Чтобы производительность градирни полностью соответствовала желаемым показателям, а расчеты были предельно точными, используют специальное программное обеспечение. На основании полученных данных составляется проект.
К сотрудникам «АквилонСтройМонтаж» вы можете обратиться по поводу проектировки любого холодильного оборудования и градирен в том числе. Их профессионализм и богатый опыт работы гарантирует составление безупречного по точности проекта и его качественную и быструю реализацию.
akvilon-holod.ru
Сухая градирня | АквилонСтройМонтаж
Сухая градирня или драйкулер – теплообменное оборудование, применяемое для охлаждения воды в промышленности и в системах кондиционирования. Промышленность постоянно испытывает повышенную потребность в холодной воде для охлаждения технологического оборудования и сырья в процессе обработки, кондиционирования производственных помещений. В связи с постоянным ростом тарифов на электроэнергию в последние годы все большей популярностью пользуются такие градирни.
Сухая градирня – принцип работы
Нажмите на картинку, чтобы увеличить ее.
Градирни используются для охлаждения технической воды на 5-7С до температуры близкой к окружающей среде. Принцип работы градирен этого типа предельно прост – в теплообменник подается жидкость, подлежащая обработке. Циркулируя в нем, она охлаждается потоками воздуха, нагнетаемыми вентиляторами. Конструктивно градирня представляет собой множество трубок из меди. За счет оребрения достигается повышенная площадь теплообмена. После обработки жидкость подается к потребителям по трубопроводам.
5 причин приобрести градирни от АквилонСтройМонтаж
- Российские технологии в производстве Градирен
- Точный подбор оборудования по заданным параметрам
- Полный цилк работ от поставки оборудования до проведения пусконаладочных работ
- Опыт реализации Государственных проектов
- Точность в выполнении сроков поставки
ОСТАВИТЬ ЗАЯВКУ
Чтобы в процессе работы трубы не повреждались, обязательно предусматриваются специальные стальные ребра жесткости. Внешний корпус оборудования также изготавливается из стали и покрывается антикоррозийной эмалью. В градирнях этого типа можно охлаждать не только воду, но разные водные растворы, используемые в промышленности.
Вентиляторы, используемые в градирнях, обладают пониженным уровнем шума и оборудуются защитными решетками. Затраты электроэнергии на их функционирование невелики, но при желании вспомогательно можно использовать регуляторы для контроля скорости вращения лопастей, что принесет еще большую экономию предприятию.
Сухая градирня — драйкулер показывает самую высокую эффективность в районах с низкой среднесуточной температурой. Термодинамический предел – полученная температура воды на 5С выше, чем окружающей среды. Если требуются более низкие показатели, то дополнительно можно включить в комплектацию систему орошения. Жидкость через форсунки подается на теплообменную поверхность и, испаряясь, дополнительно охлаждает жидкость.
Особенности размещения
Сухая градирня обычно устанавливается на улице, но существуют модели, предназначенные для монтажа внутри здания. Например, в подвале или на чердаке, но потребуется подвести систему воздуховодов. Можно рассматривать несколько вариантов установки – горизонтальную, вертикальную. Если необходимо сэкономить площади, то рассматривают такие варианты, как монтаж на крыше или наружной стене здания. Однако при наружной установке в зимнее время велик риск замерзания, поэтому в холодные периоды пользуются растворами гликоля.
Большой популярностью пользуется тандем – сухая градирня — чиллер. В этом случае используются следующую схему – чиллер устанавливается внутри помещения, а градирня снаружи.
Область применения
Так как градирни этого типа позволяют снизать затраты на электроэнергию, они очень распространены на современных предприятиях разной направленности. В первую очередь, пищевая, химическая и другие виды перерабатывающей промышленности. Также они популярны на заводах по производству пластмассовых изделий, деревопереработке и машиностроении. Активно применяются на атомных и электростанциях. Считаются незаменимым оборудованием для охлаждения электрогенераторов и конденсаторов. Используются они там, где требуется избавиться от избыточного тепла при существенной разнице между температурой жидкости и окружающего воздуха.
Преимущества
Массовое использование драйкулеров легко объясняется их многочисленными достоинствами.
- Позволяют сократить статью расходов на оплату электроэнергии. Она требуется только для привода вентиляторов. В зимнее время система вентиляторов частично отключается, что увеличивает экономию.
- Закрытый контур многократно уменьшает расход воды.
- Не загрязняет производственную воду, окружающую среду и не приводит к повышению влажности в помещениях.
- По сравнению с аналогами эти градирни стоят недорого и очень быстро окупаются.
- Можно использовать разные охлаждаемые жидкости – водные растворы, масло.
- Множество вариантов размещения.
- Простата монтажных работ и эксплуатации, недорогое обслуживание.
- При необходимости к уже существующим блокам можно добавлять новые.
Сухая градирня – цена
Так как существует множество разновидностей драйкулеров, то по вопросам стоимости правильнее будет обратиться сразу к специалистам. Прежде чем назвать цену, им нужно оценить масштабы производства, требуемую температуру и объемы. Предварительно проводится детальный тепловой расчет. Только потом можно назвать сумму, в которую будет включено и оборудование, и стоимость монтажных работ.
Если вас интересует градирня, то приобрести ее и договориться о монтажных работах вы можете с сотрудниками компании «АквилонСтройМонтаж». Мы используем только современное, надежное и эффективное оборудование, имеющее длительный срок службы. А весь необходимый комплекс работ будет проведен по умеренным расценкам, грамотно и быстро.
akvilon-holod.ru
Сухая градирня Güntner GCO. Ventbazar
Сухая градирня Güntner GCO
Сухие градирни Güntner GCO работают на охлаждение воды выступающей в роли теплоносителя. В отличие от стандартного аналогичного оборудования, эти охладители не имеют контакта охлаждаемой среды непосредственно с воздушным потоком. Во время рабочего процесса отсутствует испарение воды, что делает охлаждение менее интенсивным по сравнению с обычной градирней. Но это вполне компенсируется тем, что нет необходимости в дополнительном потреблении воды. Это приводит к уменьшению образования водного камня или осадков. Благодаря этому в системе можно использовать хладагенты: тосол или гликолиевые растворы. Однако не рекомендуется использование данных хладагентов в зимнее время, если градирня установлена на улице.
Применение
Сухие градирни применяются в основном на промышленных предприятиях, атомных электростанциях и везде, где имеется тепловое оборудование. Большинство технологических процессов сопровождается нагревом оборудования и различных узлов и для их охлаждения используется вода, которая циркулирует в системе с замкнутым циклом. Забирая тепло оборудования, она направляется в сухую градирню, где посредством нагнетания воздушного потока вентиляторами, она охлаждается в ребристо-трубчатом теплообменнике. В отличие от чиллера, сухая градирня охлаждает воду естественным путём, без применения какого-либо холодильного оборудования, а значит, о негативном воздействии на человека не может быть и речи.
Особенности работы
Преимущества использования сухих охладителей:
- не загрязняется используемая в производстве вода;
- отсутствует расход воды;
- работа в закрытом контуре, без добавления дополнительной воды в систему;
- простой монтаж;
- короткий период окупаемости;
- эффективная работа в любых условиях без образования накипи.
Такие охладители весьма экономичны и надёжны, так как принцип их работы и конструкция просты в исполнении.
Купить или предварительно
заказать сухие градирни Güntner GCO с возможностью доставки в пределах Киева и всей Украине можно воспользовавшись интернет-магазином Ventbazar. Если в процессе изучения наших предложений у вас возникнут вопросы касаемо технических характеристик градирни или её доставки, то воспользовавшись телефоном (044) 50 000 53, вы сможете быстро узнать ответы на них у наших специалистов, которые посоветуют оптимальный вариант, выслушав ваши требования к холодильному оборудованию.ventbazar.ua
