Окрасочно-сушильная камера своими руками | Строительный портал

Для проведения качественных окрасочных работ при условии соблюдения всех мер безопасности требуется соответствующее оборудование и вспомогательные средства. Все оборудование, в том числе места для подготовительных работ и окрасочные камеры, вентиляторы и компрессоры, все инструменты и шлифовальные машинки, должно подбираться самым тщательным образом. Что касается окрасочно-сушильных камер, то их можно изготовить своими руками при строжайшем соблюдении ниже изложенных рекомендаций и инструкции.

Содержание:

  1. Предназначение окрасочно-сушильной камеры
  2. Конструкция окрасочно-сушильной камеры
  3. Виды окрасочно-сушильных камер
  4. Принцип работы окрасочно-сушильной камеры
  5. Изготовление окрасочно-сушильной камеры
  6. Вопросы безопасности



Предназначение окрасочно-сушильной камеры

Основным назначением окрасочно–сушильной камеры выступает нанесение лака или краски на поверхности и обеспечивает ровную и качественную покраску без попадания на рабочую поверхность мусора и пыли. Используется подобное оборудование для целых изделий и отдельных деталей по режимам, которые приемлемы для конкретной разновидности лакокрасочного материала. Окрасочно-сушильные камеры кроме выполнения покраски способны также совершать процесс быстрой сушки окрашиваемой поверхности.

Окрасочная камера обеспечивает проведение покрасочных работ в соответствии с регламентированными положениями пожарной безопасности и санитарной гигиены и выполняется как закрытое помещение с разным технологическим оборудованием. Зависимо от назначения окрасочно-сушильные камеры, используются для нужд автосервисов, окрасочных участков специализированных производств и частной застройки.

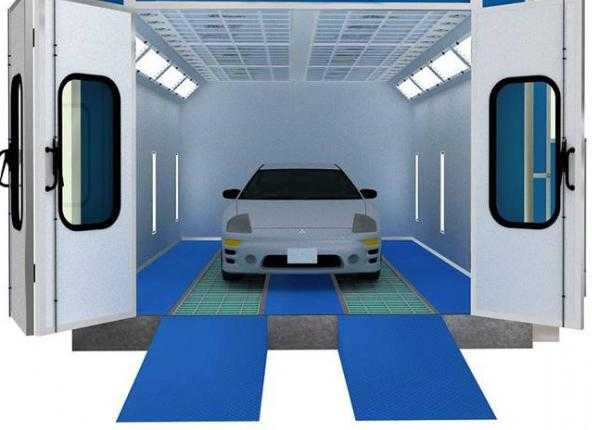

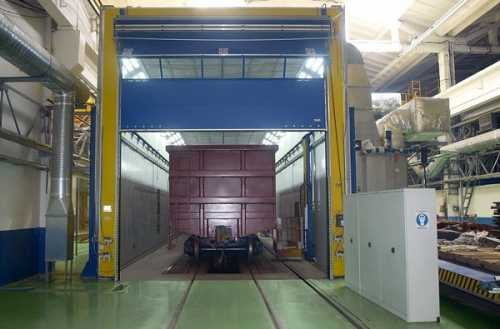

Конструкция окрасочно-сушильной камеры

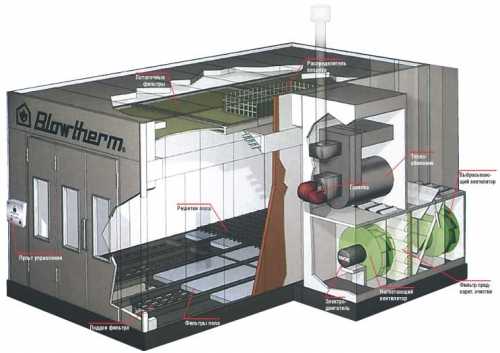

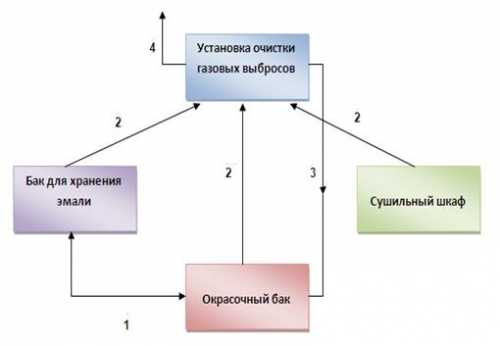

Окрасочно-сушильные камеры состоят из таких конструктивных узлов: закрытой камеры для процесса окраски и сушки, приточной системы вентиляции с воздушными фильтрами разного уровня очистки, системы обогрева с теплогенератором, системы освещения и вытяжной вентиляционной системы с воздушными фильтрами.

Возможно вам понадобится капролон стержни, преобрести который вы сможете в специализированных магазинах. Применяется он для изготовления деталей конструкционного и антифрикционного назначения.

Способы установки

Монтаж окрасочно-сушильной камеры sb 7427 может осуществляться двумя способами. В первом случае устанавливают окрасочно-сушильную камеру на сформированное предварительно базовое бетонное основание, заложив легкий ленточный фундамент, верхнее основание которого находится на уровне пола помещения. Эта методика установки камеры является достаточно надежной, но очень дорогой.

При втором методе окрасочно-сушильную камеру устанавливают на возвышающуюся металлическую конструкцию. Конструкцию выполняют из профилированного сортового металла. Недостаток такого способа кроется в разности высот пола окрасочно-сушильной камеры и цеха, что требует дополнительной установки переходные трапы или мостики.

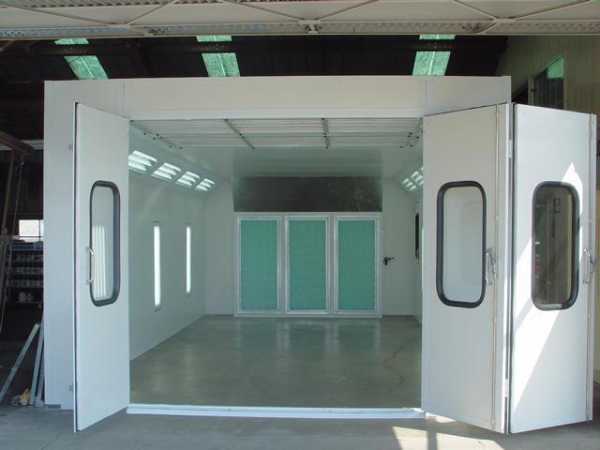

Окрасочно-сушильные камеры оборудуют дверьми с хорошей герметичностью. Для окраски стен камеры обычно применяют стойкие к высокой температуре белые лакокрасочные материалы, чтобы контролировать качество окрашиваемых поверхностей. Самыми популярными для этих целей являются порошковые краски, которые долговечны и стойки к внешнему воздействию. В межстеновом пространстве камера имеет негорючую изоляцию для избегания теплопотерь в процессе покраски и сушки.

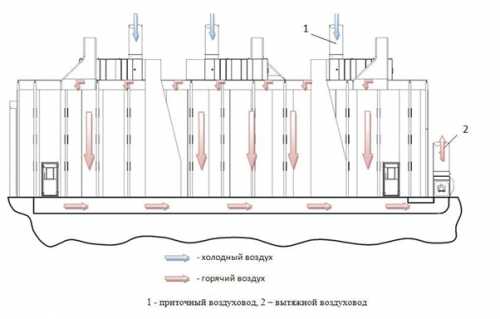

Приточная вентиляция

При работе в окрасочно-сушильной камере могут возникать разные завихрения и формироваться мертвые зоны. Поэтому устройство окрасочно-сушильной камеры должно быть исполнено так, чтобы потолочные и напольные воздушные фильтры располагались на всю ширину помещения. Чтобы мертвые зоны не появлялись внутри окрасочно-сушильной камеры, ее оснащают вытяжной вентиляционной системой с запорной и регулирующей арматурой, что располагается в подпольном пространстве.

Спроектированная циркуляция и специальные клапаны позволяют защититься от турбулентных завихрений внутри окрасочно-сушильной камеры и поддерживать давление на необходимом уровне. Это имеет большое значение, потому что по мере загрязнения фильтров напольных, давление в камере возрастает, что приводит к возникновению тумана краски. С другой стороны недостаточное давление провоцирует попадание пыли внутрь, что негативно сказывается на качестве лакового или красочного покрытия.

Чтобы эффективно удалялись сольвенты и аэрозоли, нужна скорость движения потоков воздуха около 20 сантиметров в секунду. Принято поддерживать скорость потока воздуха на уровне 25 сантиметров в секунду. Простейшие расчеты показывают, что для достижения такой скорости при площади камеры, что равна 28 квадратных метров, требуется камера производительностью приблизительно 25000 кубических метров воздуха в час.

Система обогрева

Сушильная камера температурный режим сушки создает посредством теплообменника, который в целях безопасности на случай перегрева оборудуется защитным термостатом. Для электрооборудования подобной камеры обязательно требуется выполнение защитного заземления.

Следует обязательно обратить внимание на производительность по теплу. К примеру, для нагрева в час 18000 кубометров воздуха в окрасочно-сушильной камере saima до температуры 40 градусов нужно затратить 240,192 киловатт. Запомните, что при меньшей производительности в зимнюю пору красить будет холодно.

Материалом теплообменника выступает температуростойкая нержавеющая сталь. Тип и форму теплообменника подбирают зависимо от конструктивного исполнения горелки, которая управляется блоком автоматики для поддержания строгого значения температуры воздуха в камере.

Различают три основных вида теплогенераторов: с дизельным, электрическим и газовым нагревом. Электрический теплогенератор используется очень редко в связи с существенным увеличением длительности нагрева и охлаждения окрасочно-сушильной камеры. Это связанно с высоким уровнем инертности нагревательных элементов, которые долго нагреваются и остывают. К тому же данный тип теплогенератора отличается высоким энергопотреблением — 88 — 196 кВт.

Теплогенераторы с газовой горелкой работают отлично, но нуждаются в длительном, дорогостоящем согласовании и разработке проекта подключения к газовой распределительной сети. Лучше всего работает дизельный теплогенератор. К тому же он не требует дорогостоящих и длительных согласований с органами пожарного надзора и СЭС.

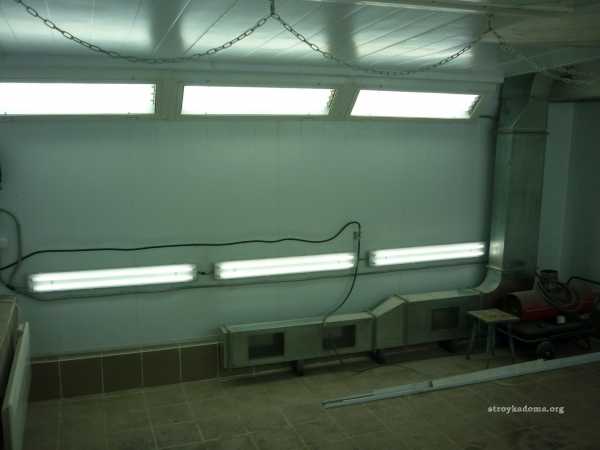

Система освещения

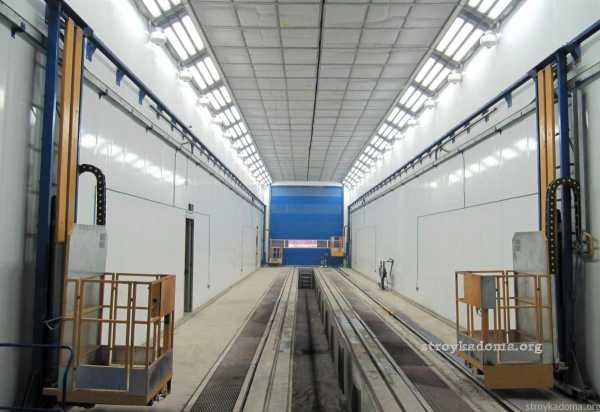

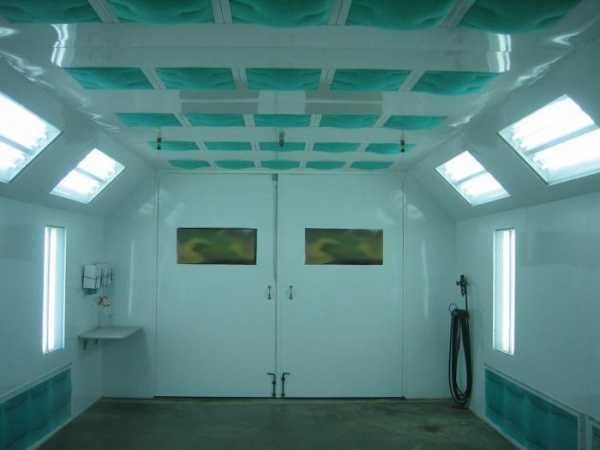

Стандартная окрасочно-сушильная камера имеет в потолочной части камеры 8 — 10 светильников, которые расположены под углом 45 градусов. Для получения высококачественной окраски необходимо светильники вмонтировать в боковые стены. Если в чертеже окрасочно-сушильной камеры предусмотрены только верхние осветительные приборы, то могут появиться проблемы с покраской вертикальных поверхностей многослойными покрытиями.

Таким образом, светильники освещения в окрасочно-сушильной камере устанавливаются на потолке и дополнительно на стенах. Такое освещение является достаточно функциональным, так как позволяет добиться лучшего эффекта при оценке ровности и высокого качества окрашиваемой поверхности. Стандартный размер освещенности покрасочных камер составляет 1000-2000 люкс. Также камеры должны быть оснащены освещением задней стенки, потому что покраска спереди является более интенсивной. Выбирать принято модели с наименьшим мерцающим эффектом.


Вытяжная вентиляция

Специфика работы окрасочно-сушильной камеры требует установки фильтров воздуха с возможностями оперативного монтажа и демонтажа их фильтрующих элементов. Распределяют фильтры по всей площади потолка и пола камеры. Конструкция оборудуется фильтрами таким способом, чтобы очищался удаляемый и приточный воздух. Санитарно-гигиеническими нормативами определен совокупный уровень очистки воздушных фильтров на уровне не ниже 99%.

Подобное высокое значение можно получить исключительно при применении многоступенчатой фильтрации. Воздух очищается на первом этапе от крупных частиц, а в последующем — от более мелкодисперсных фракций и летучих соединений. Продувается окрасочно-сушильная камера nova verta воздухом для удаления горючих веществ, которые образуют пожароопасные смеси с кислородом воздуха.

Нижний фильтр стараются не устанавливать напрямую на вытяжном воздуховоде, иначе слишком быстрое загрязнение фильтрующих элементов потребует их частой замены. К тому же при монтаже на воздуховоде будет ограничена площадь поверхности фильтрации, а это провоцирует сужение воздушного потока, рост его скорости и нежелательный подъем давления внутри окрасочно-сушильной камеры.

При возможности можно установить датчики контроля загрязненности фильтра в систему автоматизации. Кнопки пульта управления максимально простые в индексации, а режимы автоматически регулируются от сигнала встроенного таймера. На пульте удобно иметь возможность переключения между ручным и автоматическим режимами работы.

Виды окрасочно-сушильных камер

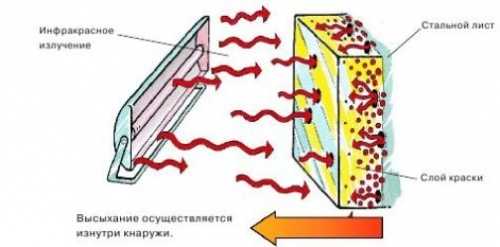

Окрасочно-сушильные камеры друг от друга отличаются способом нагрева и вентиляции. Способы вентиляции бывают разными. Воздух подвержен воздействию двух вентиляторов, выполненных с винтовой турбиной. Винтовой вентилятор оборудован турбиной, лопатки которой ввинчены как воздушный корабельный или авиационный винт. Они обеспечивают высокую производительность и считаются достаточно экономичными.

Центробежные вентиляторы имеют в конструкции турбину, которая представляет из себя колесо с лопатками, что вращаются в корпусе в форме улитки. Проникает воздух в центр турбины и отбрасывается под действием центробежных сил в направлении вращения в улитку. Создают центробежные вентиляторы статическое давление. Воздух к турбине может подходить по вентиляционным трубам.

Подача воздуха к месту назначения от турбины может также происходить по вентиляционным трубам. Один всасывающий вентилятор вытягивает из камеры воздух, что загрязнен парами растворителей и пылью от краски. Второй нагнетающий вентилятор забирает снаружи воздух и нагнетает его в камеру. Зависимости от особенностей вентиляционной системы различают следующие виды окрасочно-сушильных камер: камеры с увеличенным давлением, с проходящим потоком воздуха и разрежением.

Камеры с увеличенным давлением являются наиболее распространенными. Нагнетающий вентилятор отличается большей производительностью, чем вентилятор высасывающий. Этот излишек воздуха создает давление, что немного превышает атмосферное. Пыль снаружи, таким образом, не попадает в камеру, потому что воздухом вытесняется через неуплотненные стыки наружу. В такую камеру можно входить во время работы. Камера не требует тщательной герметизации камеры. Однако в такой камере все-таки возникает пыль — сухая грязь на автомобиле. К тому же плохо вытягивается туман от краски.

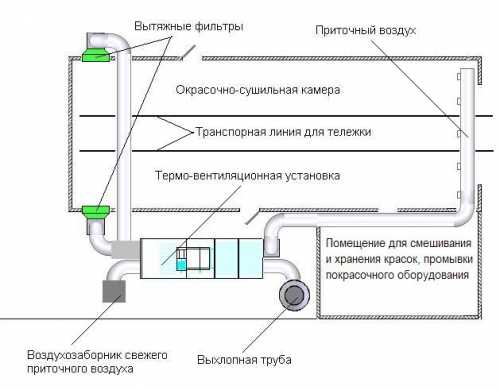

Схемы окрасочно-сушильных камер с проходящим потоком воздуха имеют два вентилятора одинаковой производительности. Давление внутри и снаружи камеры одинаковое. Установка является герметичной, иначе пыль может попадать через щели.

Окрасочно-сушильные камеры с разрежением имеют в своей конструкции высасывающий вентилятор более высокой производительности, чем нагнетающий. Можно использовать только один вентилятор всасывающий, который одновременно производит забор воздуха для обновления. Некоторые модели камер характеризуются таким расположением входа и выхода воздуха, что автомобиль при покраске и сушке размещается в потоке воздуха, будто он находится в движении, в противоположность традиционному расположению, когда всасывание совершается на уровне пола. В этих камерах создаются наилучшие условия для процедуры отсоса тумана от краски.

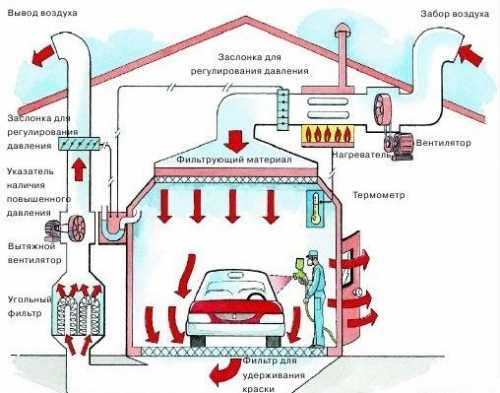

Принцип работы окрасочно-сушильной камеры

Окрасочно-сушильные камеры, что предназначены для процесса окраски деталей и последующей сушки, не смотря на это, способны работать в четырех режимах: режиме окраски, выдержки, сушки и продувки. Ниже перечислим их и дадим короткую характеристику.

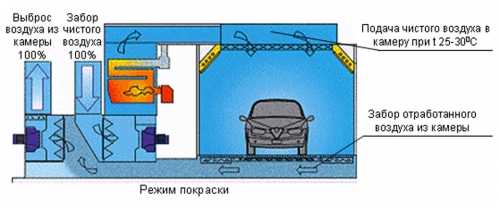

Режим покраски

Оборудование нагревает камеру или окрашиваемую поверхность до температуры, при которой совершается покраска изделия из краскопульта. Эта температура обеспечивает самые благоприятные условия для испарения разбавителей. Во время окраски оптимальной температурой считается 20 градусов выше нуля, во время сушки температура находится в пределах + 60 — 70 градусов по Цельсию.

Воздух нагревается при помощи электрической спирали или газовой горелки, но это делается чаще всего посредством сжигания солярки. Генераторы теплого воздуха располагаются отдельно от камеры. Воздух берется из атмосферы и попадает в фильтры грубой очистки от пыли. Приточный вентилятор воздух пропускает через теплообменник для нагрева. Нагретый воздух по воздуховодам проходит в чердачное пространство, а затем следует через фильтры тонкой очистки, расположенные на потолке, в камеру.

Подобные фильтры тонкой очистки располагаются по всему пространству потолка, что исключает возможность турбулентного течения воздуха. Воздушный поток течет равномерно сверху вниз, огибая изделие, что красится. Частицы краски способны задерживаться напольными фильтрами, что расположены под решетками. Нагревается воздух только при работе системы вентиляции. При плановом или внезапном отключении системы нагрев сразу же прекратиться.

Режим выдержки

Переход от режима окраски к сушке не происходит моментально. Камера переходит в специальную фазу выдержки, чтобы очистить воздух в помещении от остатков растворителя, длительностью 15 минут. В течение этого времени удаляются из камеры остатки растворителей и пыли. Когда истекает заданное время, в приточном блоке открывается воздушная заслонка, и окрасочно-сушильная кабина переходит в следующий режим сушки. Осуществляются все эти операции автоматически.

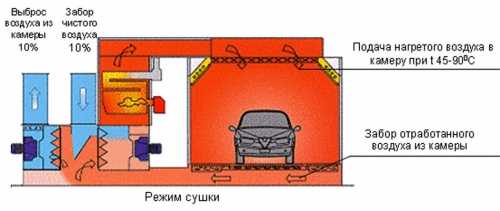

Режим сушки

Вытяжной вентилятор в режиме сушки отключается автоматически, и камера функционирует в фазе рециркуляции, с забором с улицы около 10-15% свежего воздуха для предотвращения перенасыщения растворителями рециркулируемого воздуха, что может спровоцировать матирование лака и образование взрывоопасной смеси. Режим сушки благодаря принципу рециркуляции является очень экономичным, не смотря на цену окрасочно-сушильной камеры: потребление электроэнергии низкое, а расход горючего составляет всего лишь 40% в сравнении с режимом окраски.

Воздух при рециркуляции проходит через карманные фильтры, что отвечают за предварительную очистку, напольные и потолочные фильтры. Воздух очищается от пыли и при работе камеры в фазе сушки. Применение мощных вентиляторов позволяет скорость движения воздуха поддерживать практически на том уровне, что и в режиме окраски деталей.

Комплектация агрегатного блока согласована с размерами камеры. Мощность горелки обеспечивает нужные режимы работы во всем пределе годовых температур. Дизельная горелка обеспечивает в режиме нормальную работу окрасочно-сушильной камеры при температуре снаружи от 10 до 40 градусов ниже нуля.

Режим сушки принято выполнять при температуре плюс 60 градусов С. При температуре больше 80 градусов случается обжигание краски. Нагрев выше 60 градусов выдерживают плохо принадлежности из пластических материалов, которые служат для комплектации кузова, авторезина, детали двигателя, панели электронной аппаратуры и приборов. Топливом служит чаще всего природный газ или солярка. Первый применяется реже, потому что небезопасно и дорого заводить собственную индивидуальную газовую станцию.

Режим продувки

После режима сушки, которая обычно занимает 30 минут, отключается горелка, закрывается воздушная заслонка, а также включается вытяжной блок. Режим продувки осуществляется благодаря подаче в окрасочно-сушильную камеру наружного воздуха. После истечения 5 минут заканчивается охлаждение, и автоматически отключаются вентиляторы.

Изготовление окрасочно-сушильной камеры

Выше уже оговаривалось, что окрасочно-сушильная камера может устанавливаться на бетонное основание, тогда её пол находится на одном уровне с окружающим помещением, или на подиум — сборные металлическое основание из стальных профилей, что соединены между собой для образования единого целого.

Окрасочно-сушильная камера условно состоит из 4 комплектующих: непосредственно самого помещения, системы вентиляции в камере, системы освещения и обогрева камеры. Что касается помещения, то каждый сам должен решать, какого размера подбирать или строить помещение, чем отделать полоток и стены. Однако стоит запомнить следующие вещи.

В окрасочно-сушильной камере своими руками должны быть сделаны траншеи или продуман второй пол с целью отвода воздуха. Стены должны быть удобными для чистки и мойки и изготовленными из материалов, что не пылят — не выступают источником пыли. Потолочные фильтры не должны занимать весь потолок, который должен быть покатой формы, чтобы в углу между потолком и стенами не образовывались завихрения воздуха.

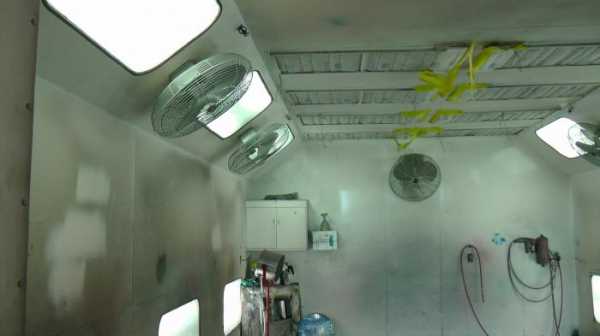

Самым простым решением изготовления окрасочно-сушильной камеры своими силами является ее строительство внутри другого помещения, к примеру, внутри основной мастерской, создание двух параллельных траншей для отвода воздуха, соединение их в одну в месте вывода на улицу и перекрытие металлической решеткой, изготовление стен из гипсокартона на металлическом каркасе и с использованием минеральной ваты для термоизоляции.

Для создания воздухообмена в окрасочно-сушильной камере стоит рассмотреть, что представляет из себя потолочная часть для подачи в камеру чистого воздуха. Вам необходимо купить такие детали, как воздуховоды и улитка, а также изготовить емкость для поступления воздуха и прикрепления потолочных фильтров.

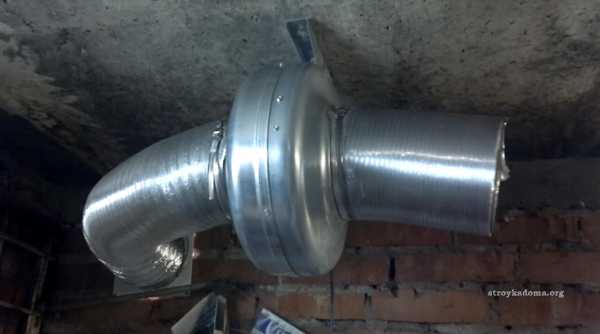

Улитка – это устройство, что служит для нагнетания воздуха, воздуховодами являются трубы из оцинкованной жести, а емкость – это, проще говоря, ванна, что изготовлена из жести, с наличием входа для подачи воздуха. Улитка отвечает за нагнетание воздуха, который по воздуховодам проходит в емкость, где создается избыточное давление, и подается по всей площади фильтров в покрасочную камеру.

С обогревом окрасочно-сушильной камеры дела обстоят сложнее. В фирменной камере теплообменник встроен в подающий воздуховод, в нем горит пламя горелки, работающее на соляре. Таким образом, нагревается теплообменник, воздух, что проходит через трубки теплообменника, нагревается и попадает горячим в камеру.

Загрязненный и подогретый воздух выводится наружу и вторично не может быть использован в целях экономии расходов. Однако циркуляцию воздуха можно организовать немного по-другому – брать из камеры подогретый воздух, подогревать его вторично. И поднятие температуры для сушки в камере будет быстрее происходить и с меньшими затратами. Вы можете в подающий воздуховод встроить электрические тэны, или сделать пристройку газовой горелки.

Вопросы безопасности

Пожары при работе с лаковыми и красочными материалами по статистике считаются достаточно распространенным явлением. Во избежание пожароопасных ситуаций, рекомендуется внимание обратить на следующее:

  • Потолок и стены следует изготавливать из панелей с негорючим наполнителем;
  • Камеру необходимо оборудовать системой пожаротушения или предусмотреть возможность её монтажа;
  • В пульте управления должен находиться выход на клапан, что отвечает за отключение сжатого воздуха;
  • Оборудование камеры должно быть изготовлено во взрывозащищенном исполнении;
  • В электрооборудовании должна быть предусмотрена система заземления;
  • Теплообменник должен иметь защитный термостат от перегрева;
  • Дверь должна быть оборудована запорным антипаниковым устройством и открываться с помощью простого нажатия.



Наиболее сложным с технической позиции является создание верхнего короба с потолочными фильтрами, а также системы нагрева воздуха. Окрасочно-сушильная камера в самостоятельном исполнении позволяет организовать процедуру покраски деталей и изделий в короткое время и при соблюдении всех выше изложенных требований.

strport.ru

Сушильная камера своими руками » Сушка пищевых продуктов

Наверное, каждый когда-то мечтал сделать собственную сушилку для грибов, яблок, ягод или даже лекарственных трав.

С наступлением лета начинается сезон домашних заготовок. Существует немало способов консервирования продуктов, среди которых сушка занимает видное место. Обработке сушкой можно подвергать такие продукты как фрукты, зелень, грибы, ягоды. Преимуществом этого метода является, то, что продукты не требуют какой-либо дальнейшей обработки. Необходимо только соблюдать условия хранения. Для этого нужно сухое, прохладное помещение. Тогда срок их хранения может измеряться годами. Конечно, после обработки сушкой продукты уже не примут первоначальный вид. Однако этого и не требуется. Ведь сушёные продукты хороши сами по себе.

Если вы решили сделать часть домашних заготовок методом сушки, то нужно подумать, как осуществить этот процесс. Первое с чем необходимо определиться – это объёмы высушиваемых продуктов. Если вам нужно переработать небольшое количество продуктов, то сделать это можно просто разложив нарезанные продукты на горизонтальной поверхности. Если объем высушиваемого сырья значительный, то необходимо ускорить процесс переработки.

Для этого необходима высокопроизводительная сушилка. Она должна достаточно быстро справляться с большими партиями продуктов. Изготовить такую сушильную камеру своими руками не так уж и сложно. Конструкция довольно простая.

Разумеется лучший вариант – вакуумная сублимационная сушка. Принцип её заключается в том, что при уменьшении давления вода начинает испаряться при значительно более низких температурах. Все полезные вещества в продукте сохраняются практически полностью. Изготовление такой сушилки самостоятельно не имеет смысла. На это потребуется достаточно много средств и потому она будет не выгодна для использования в домашних условиях. Наша задача изготовить простую и недорогую конструкцию, удовлетворяющую нуждам домашнего хозяйства.

Как работает самодельная сушильная камера? Нарезанный продукт раскладывается на решётках, сквозь которые прокачивают воздух. Это простой и давно известный принцип. Не только продукты, но и любые материалы быстрее сохнут на сквозняке. Т.е. от скорости сушильного агента (в данном случае воздуха) зависит скорость сушки. Необходимо разместить высушиваемые продукты на пути прохождения воздуха. Таким образом, необходимая нам конструкция будет представлять собой сушильный шкаф.

Конструкция такой сушильной камеры состоит из нескольких ящиков, имеющих сетчатое дно, и четырёх направляющих. Сами ящики устроены довольно просто. Они состоят из четырёх дощечек шириной от 50 до 70 мм и решетчатого дна. Размер ячейки сетки 8-15 мм. При большем размере ячеек продукты могут провалиться, а при меньшем будет слишком большое сопротивление потоку воздуха. Хотя если есть возможность, то можно использовать сетку с разным размером ячеек под различные продукты. Можно просто изготовить ящики, у которых сетка будет иметь различные ячейки. Заранее сделайте необходимое количество различных ящиков. Главное выдержать их габаритные размеры. Конкретные размеры можете выбрать самостоятельно. Для крепления сетки к ящику можно использовать степлер или мебельные гвозди с широкой шляпкой.

Нижний ящик необходимо изготовить чуть большего размера. Сделайте его в длину или ширину на 5 мм больше, чем остальные. Прикрепите его стационарно к направляющим, в роли которых будут выступать 4 доски. Длина их определяется количеством имеющихся у вас ящиков (хотя больше 10-12 ящиков использовать нецелесообразно). Ширина направляющих значения не имеет. Нижний ящик должен располагаться на высоте в 30-40 см. Исполнение нижнего ящика большего размера позволяет создать зазор, не дающий остальным ящикам заклинить между направляющими. Сверху на направляющие крепится фанерная крыша. Она делается на 10 см больше, чем габаритные размеры ящиков. Крыша обеспечивает тень, так как сушка на солнце недопустима. Подберите высоту направляющих так, чтобы между верхним ящиком и крышей остался зазор в 5-10 см.

Теперь нужно сделать воздухозаборник. Здесь всё совсем просто. Под закреплённым нижним ящиком под наклоном устанавливается лист фанеры (от нижнего края ящика до противоположного нижнего края направляющих). Сбоку крепим листы фанеры. Вот и всё. Воздухозаборник готов.

Такую изготовленную своими руками сушилку достаточно поставить «лицом» к ветру. Ветер будет попадать в воздухозаборник и проходить через ящики как через трубу. Создание необходимой для сушки тяги гарантировано. Таким образом, воздух будет высушивать заложенные в сушильную камеру продукты. В безветренную погоду можно использовать бытовой вентилятор. Будет неплохо, если вы покрасите воздухозаборник в чёрный матовый цвет изнутри. Нагретый солнцем воздух будет подниматься вверх, ускоряя процесс сушки. Но самым эффективным способом является использование тепловентилятора. С его помощью сушка продуктов займёт лишь несколько часов.

Сушильная камера своими руками изготавливается достаточно просто, но существенно ускоряет процесс переработки продуктов. Уделите её созданию немного времени.

Более подробно варианты самостоятельного изготовления сушилки для овощей и фруктов смотрите на видео ниже.



Нашли ошибку? Выделите её и нажмите Ctrl+Enter. Будем благодарны за помощь.

Категория: В ДОМАШНИХ УСЛОВИЯХ |

Оценить:

www.prosushka.ru

Окрасочно сушильная камера своими руками

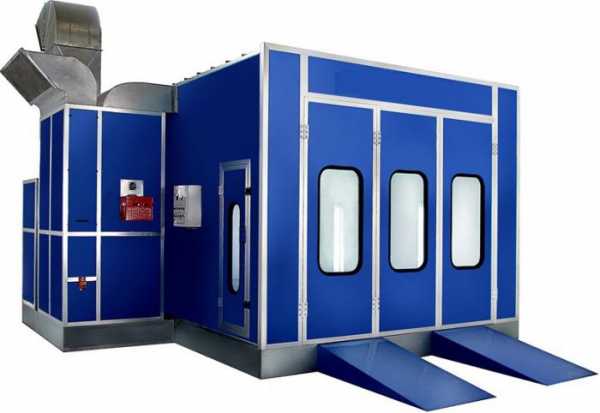

Для повышения качества окрасочных работ при кузовном ремонте автомобиля владельцу собственного, малого бизнеса не обойтись без окрасочно-сушильной камеры. При этом многие слесаря – ремонтники изготавливают такие камеры самостоятельно или собирают их из отдельных, имеющихся в свободной продаже агрегатов. Однако в обоих случаях от качества выполнения сборочных и монтажных работ зависит не только качество окраски ремонтируемого объекта, но и здоровье, а порой и жизнь самого хозяина.

В конструкцию практически любой окрасочно-сушильной камеры входят: корпус камеры, где непосредственно осуществляется технологический процесс; системы приточной и вытяжной вентиляции, оснащенные фильтрами многоступенчатой очистки, устройство обогрева и осветительное оборудование. Для монтажа может потребоваться капролон, теплоизолирующий и уплотняющий шнуры, фундаментные болты и крепежные изделия различного диаметра.

Варианты установки окрасочно сушильной камеры

Установка любой окрасочно сушильной камеры своими руками может осуществляться в двух вариантах. При первом варианте монтажа корпус камеры устанавливается на заранее сформированную бетонную подушку, находящуюся на уровне пола рабочего помещения. Крепление камеры осуществляется при помощи фундаментных болтов. Данный способ монтажа является надежным, но требует выполнения достаточно трудоемких и дорогостоящих подготовительных работ.

При использовании второго варианта установки потребуется возвышающая эстакада, сваренная из металлического профиля. На эту эстакаду будет устанавливаться корпус камеры.

Основным недостатком этого способа является необходимость в дополнительном использовании переходных трапов.

Для снижения потерь тепла и уменьшения энергозатрат, а также с целью предотвращения вредных выборов паров краски и растворителя в атмосферу, двери корпуса должны быть хорошо герметизированы. Для окраски поверхностей внутреннего, рабочего пространства сушильной камеры используют термостойкие красящие материалы белого цвета. Такое цветовое решение позволяет более детально контролировать качество окраски. Лучшим вариантом на сегодняшний день признано использование порошковых красок на кремнийорганической основе. Если камера имеет корпус с двойными стенками, то межстеночное пространство заполняют негорючим теплоизолирующим материалом.

Как достичь максимального качества при окраске

Для того чтобы обеспечить высокое качество окраски камера оборудуется приточной (нагнетательной) вентиляцией. Расположение воздушных сопел (форсунок) должно предотвратить образование внутри рабочего пространства мёртвых зон. Фильтры приточной вентиляции должны исключить попадание пыли внутрь камеры.

Нужный для сушки температурный режим обеспечивается установкой теплообменника. Для его изготовления лучшим материалом являются тонкостенные трубы из нержавеющей стали.

Обычно для поддержания заданного уровня температуры используются электронные термостатические системы. Нагрев теплоносителя, циркулирующего через теплообменник, обеспечивается теплогенератором. Сегодня в самодельных сушильных камерах могут устанавливаться электрические теплогенераторы или теплогенераторы с сжиганием жидкого или газообразного топлива. Электрические нагреватели используются достаточно редко из-за высокой стоимости электроэнергии и тепловой инерции этих устройств, которая увеличивает время нагрева – охлаждения рабочей зоны.

После того, как все агрегаты объединены в единое целое, корпус камеры заземляется и проводится ее испытание, с замером всех тепловых характеристик на холостом режиме.

Видео — покрасочная камера своими руками

stroykadoma.org

Окрасочно-сушильная камера своими руками

Для проведения качественных окрасочных работ при условии соблюдения всех мер безопасности требуется соответствующее оборудование и вспомогательные средства. Все оборудование, в том числе места для подготовительных работ и окрасочные камеры, вентиляторы и компрессоры, все инструменты и шлифовальные машинки, должно подбираться самым тщательным образом. Что касается окрасочно-сушильных камер, то их можно изготовить своими руками при строжайшем соблюдении ниже изложенных рекомендаций и инструкции.

Основным назначением окрасочно–сушильной камеры выступает нанесение лака или краски на поверхности и обеспечивает ровную и качественную покраску без попадания на рабочую поверхность мусора и пыли. Используется подобное оборудование для целых изделий и отдельных деталей по режимам, которые приемлемы для конкретной разновидности лакокрасочного материала. Окрасочно-сушильные камеры кроме выполнения покраски способны также совершать процесс быстрой сушки окрашиваемой поверхности.

Окрасочная камера обеспечивает проведение покрасочных работ в соответствии с регламентированными положениями пожарной безопасности и санитарной гигиены и выполняется как закрытое помещение с разным технологическим оборудованием. Зависимо от назначения окрасочно-сушильные камеры, используются для нужд автосервисов, окрасочных участков специализированных производств и частной застройки.

Конструкция окрасочно-сушильной камеры

Окрасочно-сушильные камеры состоят из таких конструктивных узлов: закрытой камеры для процесса окраски и сушки, приточной системы вентиляции с воздушными фильтрами разного уровня очистки, системы обогрева с теплогенератором, системы освещения и вытяжной вентиляционной системы с воздушными фильтрами.

Возможно вам понадобится капролон стержни, преобрести который вы сможете в специализированных магазинах. Применяется он для изготовления деталей конструкционного и антифрикционного назначения.

Способы установки

Монтаж окрасочно-сушильной камеры sb 7427 может осуществляться двумя способами. В первом случае устанавливают окрасочно-сушильную камеру на сформированное предварительно базовое бетонное основание, заложив легкий ленточный фундамент, верхнее основание которого находится на уровне пола помещения. Эта методика установки камеры является достаточно надежной, но очень дорогой.

При втором методе окрасочно-сушильную камеру устанавливают на возвышающуюся металлическую конструкцию. Конструкцию выполняют из профилированного сортового металла. Недостаток такого способа кроется в разности высот пола окрасочно-сушильной камеры и цеха, что требует дополнительной установки переходные трапы или мостики.

Окрасочно-сушильные камеры оборудуют дверьми с хорошей герметичностью. Для окраски стен камеры обычно применяют стойкие к высокой температуре белые лакокрасочные материалы, чтобы контролировать качество окрашиваемых поверхностей. Самыми популярными для этих целей являются порошковые краски, которые долговечны и стойки к внешнему воздействию. В межстеновом пространстве камера имеет негорючую изоляцию для избегания теплопотерь в процессе покраски и сушки.
Приточная вентиляция

При работе в окрасочно-сушильной камере могут возникать разные завихрения и формироваться мертвые зоны. Поэтому устройство окрасочно-сушильной камеры должно быть исполнено так, чтобы потолочные и напольные воздушные фильтры располагались на всю ширину помещения. Чтобы мертвые зоны не появлялись внутри окрасочно-сушильной камеры, ее оснащают вытяжной вентиляционной системой с запорной и регулирующей арматурой, что располагается в подпольном пространстве.

Спроектированная циркуляция и специальные клапаны позволяют защититься от турбулентных завихрений внутри окрасочно-сушильной камеры и поддерживать давление на необходимом уровне. Это имеет большое значение, потому что по мере загрязнения фильтров напольных, давление в камере возрастает, что приводит к возникновению тумана краски. С другой стороны недостаточное давление провоцирует попадание пыли внутрь, что негативно сказывается на качестве лакового или красочного покрытия.

Чтобы эффективно удалялись сольвенты и аэрозоли, нужна скорость движения потоков воздуха около 20 сантиметров в секунду. Принято поддерживать скорость потока воздуха на уровне 25 сантиметров в секунду. Простейшие расчеты показывают, что для достижения такой скорости при площади камеры, что равна 28 квадратных метров, требуется камера производительностью приблизительно 25000 кубических метров воздуха в час.

Система обогрева

Сушильная камера температурный режим сушки создает посредством теплообменника, который в целях безопасности на случай перегрева оборудуется защитным термостатом. Для электрооборудования подобной камеры обязательно требуется выполнение защитного заземления.

Следует обязательно обратить внимание на производительность по теплу. К примеру, для нагрева в час 18000 кубометров воздуха в окрасочно-сушильной камере saima до температуры 40 градусов нужно затратить 240,192 киловатт. Запомните, что при меньшей производительности в зимнюю пору красить будет холодно.

Материалом теплообменника выступает температуростойкая нержавеющая сталь. Тип и форму теплообменника подбирают зависимо от конструктивного исполнения горелки, которая управляется блоком автоматики для поддержания строгого значения температуры воздуха в камере.

Различают три основных вида теплогенераторов: с дизельным, электрическим и газовым нагревом. Электрический теплогенератор используется очень редко в связи с существенным увеличением длительности нагрева и охлаждения окрасочно-сушильной камеры. Это связанно с высоким уровнем инертности нагревательных элементов, которые долго нагреваются и остывают. К тому же данный тип теплогенератора отличается высоким энергопотреблением — 88 — 196 кВт.

Теплогенераторы с газовой горелкой работают отлично, но нуждаются в длительном, дорогостоящем согласовании и разработке проекта подключения к газовой распределительной сети. Лучше всего работает дизельный теплогенератор. К тому же он не требует дорогостоящих и длительных согласований с органами пожарного надзора и СЭС.

Система освещения

Стандартная окрасочно-сушильная камера имеет в потолочной части камеры 8 — 10 светильников, которые расположены под углом 45 градусов. Для получения высококачественной окраски необходимо светильники вмонтировать в боковые стены. Если в чертеже окрасочно-сушильной камеры предусмотрены только верхние осветительные приборы, то могут появиться проблемы с покраской вертикальных поверхностей многослойными покрытиями.

Таким образом, светильники освещения в окрасочно-сушильной камере устанавливаются на потолке и дополнительно на стенах. Такое освещение является достаточно функциональным, так как позволяет добиться лучшего эффекта при оценке ровности и высокого качества окрашиваемой поверхности. Стандартный размер освещенности покрасочных камер составляет 1000-2000 люкс. Также камеры должны быть оснащены освещением задней стенки, потому что покраска спереди является более интенсивной. Выбирать принято модели с наименьшим мерцающим эффектом.
Вытяжная вентиляция

Специфика работы окрасочно-сушильной камеры требует установки фильтров воздуха с возможностями оперативного монтажа и демонтажа их фильтрующих элементов. Распределяют фильтры по всей площади потолка и пола камеры. Конструкция оборудуется фильтрами таким способом, чтобы очищался удаляемый и приточный воздух. Санитарно-гигиеническими нормативами определен совокупный уровень очистки воздушных фильтров на уровне не ниже 99%.

Подобное высокое значение можно получить исключительно при применении многоступенчатой фильтрации. Воздух очищается на первом этапе от крупных частиц, а в последующем — от более мелкодисперсных фракций и летучих соединений. Продувается окрасочно-сушильная камера nova verta воздухом для удаления горючих веществ, которые образуют пожароопасные смеси с кислородом воздуха.

Нижний фильтр стараются не устанавливать напрямую на вытяжном воздуховоде, иначе слишком быстрое загрязнение фильтрующих элементов потребует их частой замены. К тому же при монтаже на воздуховоде будет ограничена площадь поверхности фильтрации, а это провоцирует сужение воздушного потока, рост его скорости и нежелательный подъем давления внутри окрасочно-сушильной камеры.

При возможности можно установить датчики контроля загрязненности фильтра в систему автоматизации. Кнопки пульта управления максимально простые в индексации, а режимы автоматически регулируются от сигнала встроенного таймера. На пульте удобно иметь возможность переключения между ручным и автоматическим режимами работы.

Виды окрасочно-сушильных камер

Окрасочно-сушильные камеры друг от друга отличаются способом нагрева и вентиляции. Способы вентиляции бывают разными. Воздух подвержен воздействию двух вентиляторов, выполненных с винтовой турбиной. Винтовой вентилятор оборудован турбиной, лопатки которой ввинчены как воздушный корабельный или авиационный винт. Они обеспечивают высокую производительность и считаются достаточно экономичными.

Центробежные вентиляторы имеют в конструкции турбину, которая представляет из себя колесо с лопатками, что вращаются в корпусе в форме улитки. Проникает воздух в центр турбины и отбрасывается под действием центробежных сил в направлении вращения в улитку. Создают центробежные вентиляторы статическое давление. Воздух к турбине может подходить по вентиляционным трубам.

Подача воздуха к месту назначения от турбины может также происходить по вентиляционным трубам. Один всасывающий вентилятор вытягивает из камеры воздух, что загрязнен парами растворителей и пылью от краски. Второй нагнетающий вентилятор забирает снаружи воздух и нагнетает его в камеру. Зависимости от особенностей вентиляционной системы различают следующие виды окрасочно-сушильных камер: камеры с увеличенным давлением, с проходящим потоком воздуха и разрежением.

Камеры с увеличенным давлением являются наиболее распространенными. Нагнетающий вентилятор отличается большей производительностью, чем вентилятор высасывающий. Этот излишек воздуха создает давление, что немного превышает атмосферное. Пыль снаружи, таким образом, не попадает в камеру, потому что воздухом вытесняется через неуплотненные стыки наружу. В такую камеру можно входить во время работы. Камера не требует тщательной герметизации камеры. Однако в такой камере все-таки возникает пыль — сухая грязь на автомобиле. К тому же плохо вытягивается туман от краски.

Схемы окрасочно-сушильных камер с проходящим потоком воздуха имеют два вентилятора одинаковой производительности. Давление внутри и снаружи камеры одинаковое. Установка является герметичной, иначе пыль может попадать через щели.

Окрасочно-сушильные камеры с разрежением имеют в своей конструкции высасывающий вентилятор более высокой производительности, чем нагнетающий. Можно использовать только один вентилятор всасывающий, который одновременно производит забор воздуха для обновления. Некоторые модели камер характеризуются таким расположением входа и выхода воздуха, что автомобиль при покраске и сушке размещается в потоке воздуха, будто он находится в движении, в противоположность традиционному расположению, когда всасывание совершается на уровне пола. В этих камерах создаются наилучшие условия для процедуры отсоса тумана от краски.

Принцип работы окрасочно-сушильной камеры

Окрасочно-сушильные камеры, что предназначены для процесса окраски деталей и последующей сушки, не смотря на это, способны работать в четырех режимах: режиме окраски, выдержки, сушки и продувки. Ниже перечислим их и дадим короткую характеристику.

Режим покраски

Оборудование нагревает камеру или окрашиваемую поверхность до температуры, при которой совершается покраска изделия из краскопульта. Эта температура обеспечивает самые благоприятные условия для испарения разбавителей. Во время окраски оптимальной температурой считается 20 градусов выше нуля, во время сушки температура находится в пределах + 60 — 70 градусов по Цельсию.

Воздух нагревается при помощи электрической спирали или газовой горелки, но это делается чаще всего посредством сжигания солярки. Генераторы теплого воздуха располагаются отдельно от камеры. Воздух берется из атмосферы и попадает в фильтры грубой очистки от пыли. Приточный вентилятор воздух пропускает через теплообменник для нагрева. Нагретый воздух по воздуховодам проходит в чердачное пространство, а затем следует через фильтры тонкой очистки, расположенные на потолке, в камеру.

Подобные фильтры тонкой очистки располагаются по всему пространству потолка, что исключает возможность турбулентного течения воздуха. Воздушный поток течет равномерно сверху вниз, огибая изделие, что красится. Частицы краски способны задерживаться напольными фильтрами, что расположены под решетками. Нагревается воздух только при работе системы вентиляции. При плановом или внезапном отключении системы нагрев сразу же прекратиться.

Режим выдержки

Переход от режима окраски к сушке не происходит моментально. Камера переходит в специальную фазу выдержки, чтобы очистить воздух в помещении от остатков растворителя, длительностью 15 минут. В течение этого времени удаляются из камеры остатки растворителей и пыли. Когда истекает заданное время, в приточном блоке открывается воздушная заслонка, и окрасочно-сушильная кабина переходит в следующий режим сушки. Осуществляются все эти операции автоматически.

Режим сушки

Вытяжной вентилятор в режиме сушки отключается автоматически, и камера функционирует в фазе рециркуляции, с забором с улицы около 10-15% свежего воздуха для предотвращения перенасыщения растворителями рециркулируемого воздуха, что может спровоцировать матирование лака и образование взрывоопасной смеси. Режим сушки благодаря принципу рециркуляции является очень экономичным, не смотря на цену окрасочно-сушильной камеры: потребление электроэнергии низкое, а расход горючего составляет всего лишь 40% в сравнении с режимом окраски.

Воздух при рециркуляции проходит через карманные фильтры, что отвечают за предварительную очистку, напольные и потолочные фильтры. Воздух очищается от пыли и при работе камеры в фазе сушки. Применение мощных вентиляторов позволяет скорость движения воздуха поддерживать практически на том уровне, что и в режиме окраски деталей.

Комплектация агрегатного блока согласована с размерами камеры. Мощность горелки обеспечивает нужные режимы работы во всем пределе годовых температур. Дизельная горелка обеспечивает в режиме нормальную работу окрасочно-сушильной камеры при температуре снаружи от 10 до 40 градусов ниже нуля.

Режим сушки принято выполнять при температуре плюс 60 градусов С. При температуре больше 80 градусов случается обжигание краски. Нагрев выше 60 градусов выдерживают плохо принадлежности из пластических материалов, которые служат для комплектации кузова, авторезина, детали двигателя, панели электронной аппаратуры и приборов. Топливом служит чаще всего природный газ или солярка. Первый применяется реже, потому что небезопасно и дорого заводить собственную индивидуальную газовую станцию.

Режим продувки

После режима сушки, которая обычно занимает 30 минут, отключается горелка, закрывается воздушная заслонка, а также включается вытяжной блок. Режим продувки осуществляется благодаря подаче в окрасочно-сушильную камеру наружного воздуха. После истечения 5 минут заканчивается охлаждение, и автоматически отключаются вентиляторы.

Изготовление окрасочно-сушильной камеры

Выше уже оговаривалось, что окрасочно-сушильная камера может устанавливаться на бетонное основание, тогда её пол находится на одном уровне с окружающим помещением, или на подиум — сборные металлическое основание из стальных профилей, что соединены между собой для образования единого целого.

Окрасочно-сушильная камера условно состоит из 4 комплектующих: непосредственно самого помещения, системы вентиляции в камере, системы освещения и обогрева камеры. Что касается помещения, то каждый сам должен решать, какого размера подбирать или строить помещение, чем отделать полоток и стены. Однако стоит запомнить следующие вещи.

В окрасочно-сушильной камере своими руками должны быть сделаны траншеи или продуман второй пол с целью отвода воздуха. Стены должны быть удобными для чистки и мойки и изготовленными из материалов, что не пылят — не выступают источником пыли. Потолочные фильтры не должны занимать весь потолок, который должен быть покатой формы, чтобы в углу между потолком и стенами не образовывались завихрения воздуха.

Самым простым решением изготовления окрасочно-сушильной камеры своими силами является ее строительство внутри другого помещения, к примеру, внутри основной мастерской, создание двух параллельных траншей для отвода воздуха, соединение их в одну в месте вывода на улицу и перекрытие металлической решеткой, изготовление стен из гипсокартона на металлическом каркасе и с использованием минеральной ваты для термоизоляции.

Для создания воздухообмена в окрасочно-сушильной камере стоит рассмотреть, что представляет из себя потолочная часть для подачи в камеру чистого воздуха. Вам необходимо купить такие детали, как воздуховоды и улитка, а также изготовить емкость для поступления воздуха и прикрепления потолочных фильтров.

Улитка – это устройство, что служит для нагнетания воздуха, воздуховодами являются трубы из оцинкованной жести, а емкость – это, проще говоря, ванна, что изготовлена из жести, с наличием входа для подачи воздуха. Улитка отвечает за нагнетание воздуха, который по воздуховодам проходит в емкость, где создается избыточное давление, и подается по всей площади фильтров в покрасочную камеру.

С обогревом окрасочно-сушильной камеры дела обстоят сложнее. В фирменной камере теплообменник встроен в подающий воздуховод, в нем горит пламя горелки, работающее на соляре. Таким образом, нагревается теплообменник, воздух, что проходит через трубки теплообменника, нагревается и попадает горячим в камеру.

Загрязненный и подогретый воздух выводится наружу и вторично не может быть использован в целях экономии расходов. Однако циркуляцию воздуха можно организовать немного по-другому – брать из камеры подогретый воздух, подогревать его вторично. И поднятие температуры для сушки в камере будет быстрее происходить и с меньшими затратами. Вы можете в подающий воздуховод встроить электрические тэны, или сделать пристройку газовой горелки.

Вопросы безопасности

Пожары при работе с лаковыми и красочными материалами по статистике считаются достаточно распространенным явлением. Во избежание пожароопасных ситуаций, рекомендуется внимание обратить на следующее:

Потолок и стены следует изготавливать из панелей с негорючим наполнителем;
Камеру необходимо оборудовать системой пожаротушения или предусмотреть возможность её монтажа;
В пульте управления должен находиться выход на клапан, что отвечает за отключение сжатого воздуха;
Оборудование камеры должно быть изготовлено во взрывозащищенном исполнении;
В электрооборудовании должна быть предусмотрена система заземления;
Теплообменник должен иметь защитный термостат от перегрева;
Дверь должна быть оборудована запорным антипаниковым устройством и открываться с помощью простого нажатия.

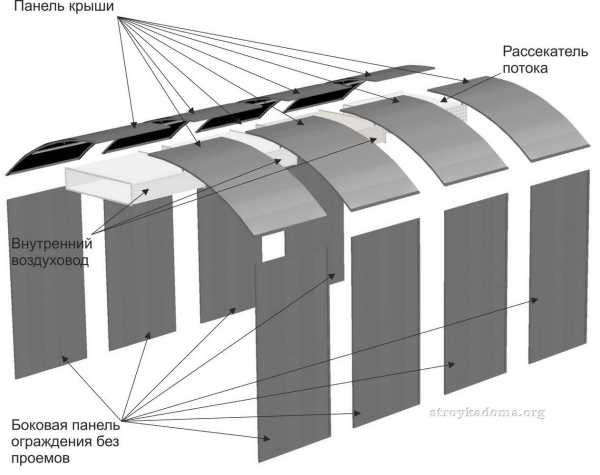

Наиболее сложным с технической позиции является создание верхнего короба с потолочными фильтрами, а также системы нагрева воздуха. Окрасочно-сушильная камера в самостоятельном исполнении позволяет организовать процедуру покраски деталей и изделий в короткое время и при соблюдении всех выше изложенных требований.

__________________________________________________

Почитать еще:

sosedi-online.ru

устройство, монтаж и обслуживание своими руками

Окрасочно-сушильная камера – это закрытое помещение, оснащенное специальным оборудованием, где ведутся покрасочные работы в соответствии с установленными нормами пожарной безопасности. В камере ведется не только окрашивание авто, но и их сушка, которая также выполняется на основе установленной технологии.

Особенности конструкции

Чаще всего покрасочные камеры необходимы при оборудовании автосервисов и заводов, где выпускается техника. Отдельные камеры позволяют рационально использовать пространство и ускорить технологический процесс. Устройство окрасочно-сушильной камеры простое:

  1. Закрытая камера, в которой выполняются окраска, сушка.
  2. Приточная вентиляционная система, которая дополнительно оснащается фильтрами.
  3. Теплогенератор.
  4. Система вытяжки с дополнительными фильтрами воздушного типа.

Особенности работы

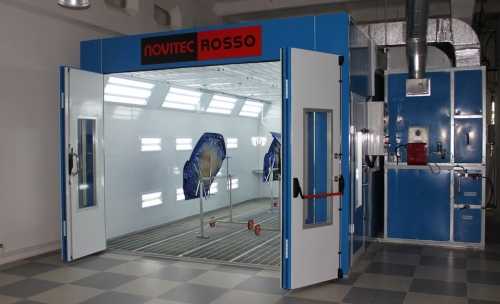

Окрасочно-сушильные камеры для автомобилей работают на основе регуляции турбулентности и давления воздуха в помещении. Для этого используется специальная система, оптимизирующая циркуляцию потока воздуха. По мере эксплуатации фильтры загрязняются, поэтому в воздухе могут скапливаться капли краски. Чтобы избежать этих явлений, необходимо регулировать воздушное давление внутри камеры правильным расположением напольных и потолочных фильтров равномерно по всей камере.

Окрасочно-сушильная камера обустраивается дверями, которые отличаются хорошей герметичностью при закрывании. Внутренние стены чаще всего окрашиваются стойким составом белого цвета – он позволяет контролировать степень и интенсивность окраски изделия. Изнутри камера также покрывается полимерами и порошковым напылением, которое отличается стойкостью и долговечностью. Специальные двойные стены сушильной камеры имеют прослойку в виде теплоизолирующего слоя, стойкого к воздействию огня. Это позволяет предотвратить потери тепла в процессе сушки и покраски.

Соблюдение норм безопасности

Окрасочно-сушильная камера – это помещение высокого риска с точки зрения пожарной безопасности. Именно поэтому при проектировании камер должны учитываться правила установки электрооборудования и соблюдаться строительные нормы.

Какого бы размера ни была камера, она должна быть оснащена качественными взрывозащитными системами вентиляции. Для создания самого помещения используются теплоизолирующие негорючие минеральные материалы. Еще один обязательный элемент – система пожаротушения. Поскольку температурный режим создается теплообменником, важно оснастить ее термостатом, который в случае необходимости просто отключит питание. При оформлении электрического оборудования важно обеспечить и защитное заземление.

Особенности установки

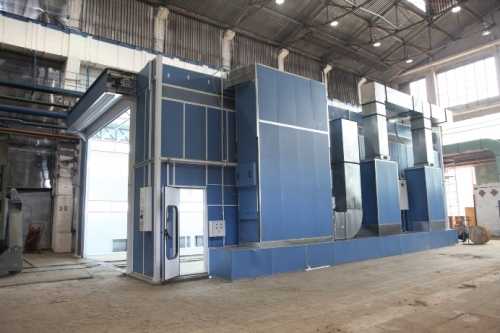

Монтаж окрасочно-сушильной камеры, как правило, выполняется двумя способами. Первый предполагает установку оборудования на подготовленное основание из бетона с легким ленточным фундаментом на уровне пола. Такой способ установки камеры простой и надежный, но недешевый. Второй метод предполагает монтаж камеры на возвышенную металлическую конструкцию, созданную из профилированного сортового металла. Такой способ дешевле, но высота пола камеры и самого цеха будет разной, поэтому потребуется установка переходных трапов или мостиков.

Если создается окрасочно-сушильная камера своими руками, большое внимание следует уделить оборудованию системы вентиляции. В идеале в помещении не должно быть мертвых зон, а потому должна быть грамотно спроектирована циркуляция и расположение специальных клапанов, которые будут поддерживать давление на нужном уровне. Важно, чтобы в помещении эффективно удалялись сольвенты, аэрозоли, поэтому поток воздуха должен двигаться не медленнее, чем 20 см в секунду.

Внимание системе обогрева и освещения

Окрасочно-сушильная камера работает на основе теплообменника, который дополнительно оснащается термостатом. Создается теплообменник из нержавеющей стали высокой температуроустойчивости. Тип и форма моделей зависит от особенностей конструкции горелки, которая и управляет автоматическим блоком. Теплогенераторы представлены в трех видах: с дизельным, электрическим и газовым нагревом. Электрическая модель используется редко, поскольку нагрев и охлаждение камеры выполняются слишком медленно.

Генератор с газовой горелкой отличается стабильной работой, но требует длительного проектирования и дальнейшего согласования. Самый стабильный вариант – это использование дизельного теплогенератора, монтаж которого не нужно согласовывать.

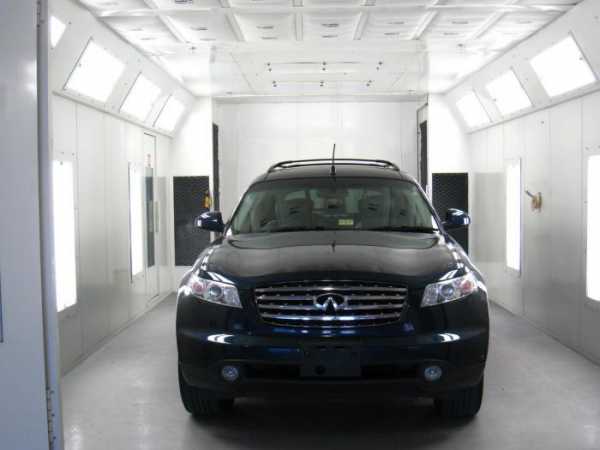

Окрасочно-сушильные камеры для автомобилей должны оборудоваться как минимум 10 светильниками, расположенными в потолке под углом 45о. Если требуется качественная окраска, осветительное оборудование должно монтироваться и в боковые стены. Этого освещения вполне достаточно, чтобы окрашиваемая поверхность обрабатывалась аккуратно, равномерно и тонко. Стандартным размером освещенности считается 1000-2000 люкс.

Выбор воздушных фильтров покрасочной камеры

Окрасочная камера должна оснащаться системой вентиляции с фильтрующими элементами, которые могут меняться. Причем их замена должна выполняться максимально быстро и просто. С точки зрения конструкции фильтры для окрасочно-сушильных камер должны располагаться равномерно по всей рабочей поверхности камеры и потолка. Самые популярные фильтры – для очистки приточного и вытяжного воздуха. Согласно нормам, степень очистки фильтров в камере должна быть не ниже 99%. Чтобы добиться такой эффективности, целесообразно устанавливать два фильтра или многоступенчатые системы. Суть их работы в том, что на первом этапе выполняется очистка воздуха от крупных частиц, а затем очищаются мелкодисперсные фракции и летучие соединения. Нижний фильтр не стоит устанавливать на вытяжной воздуховод, поскольку он будет быстро загрязняться, и придется его часто менять.

Виды и особенности камер

Производство окрасочно-сушильных камер выполняется разными способами с точки зрения нагрева и вентиляции. Например, в зависимости от типа вентиляционной системы выделяются три вида камер:

  1. С увеличенным давлением.
  2. С проходящим потоком воздуха.
  3. С разрежением воздуха.

Самые популярные модели – с увеличенным давлением, поскольку они оснащены более эффективным нагнетающим вентилятором.

Все окрасочные камеры работают в нескольких режимах:

  1. Покраски.
  2. Выдержки.
  3. Сушки.
  4. Продувки.

В режиме покраски камера нагревается до температуры, при которой выполняется покраска автомобиля или изделия. Оптимальная температура окраски – выше 20о. Режим окраски быстро сменяется сушкой, во время которой воздух очищается от остатков растворителя в течение 15 минут. В режиме сушки вентиляторы выключаются, а камера работает в стадии рециркуляции, формируя матирование лака и способствуя образованию взрывоопасной смеси. Сушка выполняется при температуре 60о.

Спустя 30 минут горелка отключается, воздушная заслонка закрывается, и начинается работа режима продувки. Продувка выполняется благодаря подаче в камеру наружного воздуха, затем через 5 минут охлаждение заканчивается, и вентиляторы отключаются.

Популярные модели: Saima

Окрасочно-сушильная камера Saima используется для окраски и дальнейшей сушки легковых автомобилей, микроавтобусов, мини-грузовиков. Данная ОСК может работать с разными типами лакокрасочных материалов. Стены и потолочные ограждения выполнены из сэндвич-панелей с заполнением пенополиуретантом. Стандартная комплектация нулевого цикла состоит из прямоугольной ямы, в которую вмонтирована рама. Ее можно изготовить по индивидуальному проекту.

Окрасочно-сушильная камера Saima состоит из стеновых панелей, которые отличаются повышенной тепло- и шумоизоляцией. Фильтры очистки расположены по всей длине потолка, а освещение выполняется 12 светильниками. Дополнительное оснащение представлено дизельной горелкой Riello.

Камеры «Крост»

Созданная маркой «Крост» окрасочно-сушильная камера является электрической. Модель представлена в четырех возможных вариантах – СК-1, СК-2 и СК-3, а СК-4 – это две независимые камеры, которые разделены теплоизолирующей шторкой. Если она закрыта, можно окрашивать сразу два легковых автомобиля, если открыта – один большой грузовик. Внутренний объем камеры оснащен светильниками, благодаря которым обеспечивается равномерное освещение всей системы. Подогреваемый воздух очищается сразу системой фильтров, а равномерное и быстрое высыхание поверхности достигается применением системы обдуваемого нагрева внутреннего помещения.

Конструкция камеры состоит из готовых сэндвич-панелей с наполнением в виде базальтового волокна. Нагревание воздуха выполняется отопительной вентиляционной установкой из приточного, вытяжного и нагревательного блоков. Система управления работает в нескольких режимах.

Камеры Nova Verta

Окрасочно-сушильная камера Nova Verta – это конструкция, которая отличается продуманными технологическими решениями, надежностью работы, автоматическим поддерживанием условий производства, а также прочностью стен и эффективной теплоизоляцией. В камере можно обрабатывать как автомобили, так и отдельные детали. Модель Nova Verta Prestige итальянского производства позволяет окрашивать автомобиль как полностью, так и по частям. Эти камеры считаются одними из самых лучших и совершенных в мире, отличаясь:

  1. Высоким уровнем освещенности в зоне покраски: она может достигать 3000 люкс.
  2. Четырехступенчатой системой фильтрации, которая мощно очищает воздух и поддерживает камеру в чистоте.
  3. Кабина состоит из панелей толщиной 40 мм, которые дополнительно утеплены и покрыты специальным антибликовым составом.

Особенности обслуживания

Обслуживание окрасочно-сушильных камер своими руками имеет ряд особенностей, которые обязательно нужно учитывать:

  1. Нельзя использовать камеру без топливного фильтра.
  2. Нельзя эксплуатировать камеру, если давление внутри нее отрицательное.
  3. При использовании камеры нужно внимательно относиться к проведению плановых работ по ее техническому обслуживанию, уборке, замене расходных материалов и так далее.
  4. Нельзя использовать камеру при температуре, которая выше рекомендуемой.
  5. Камера должна использоваться, только если срок ее годности не вышел. Замена фильтров должна проводиться своевременно.
  6. При работе камеры нельзя открывать сервисные двери группы приточной и вытяжной вентиляции.
  7. При эксплуатации камеры нельзя разбирать пульт управления, поскольку его починкой могут заниматься только в сервисных центрах.
  8. При работе с камерой нужно использовать специальную одежду, респираторы, чтобы частицы пыли не попадали на поверхность автомобиля.

Если во время эксплуатации камеры потребуется замена фильтров, нужно снять решетки, под которыми они располагаются, извлечь старые фильтры, вставить новые модели нужной стороной вниз. Следует помнить, что при любой замене фильтров требуется контролировать воздух в корпусе ОСК с помощью манометра внутреннего давления.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
