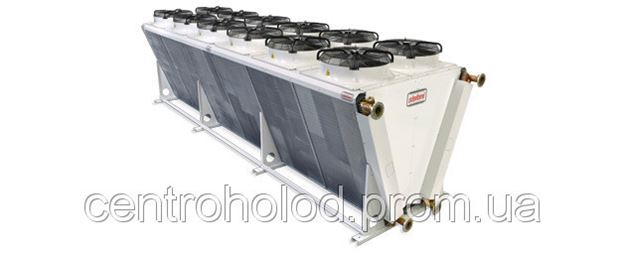

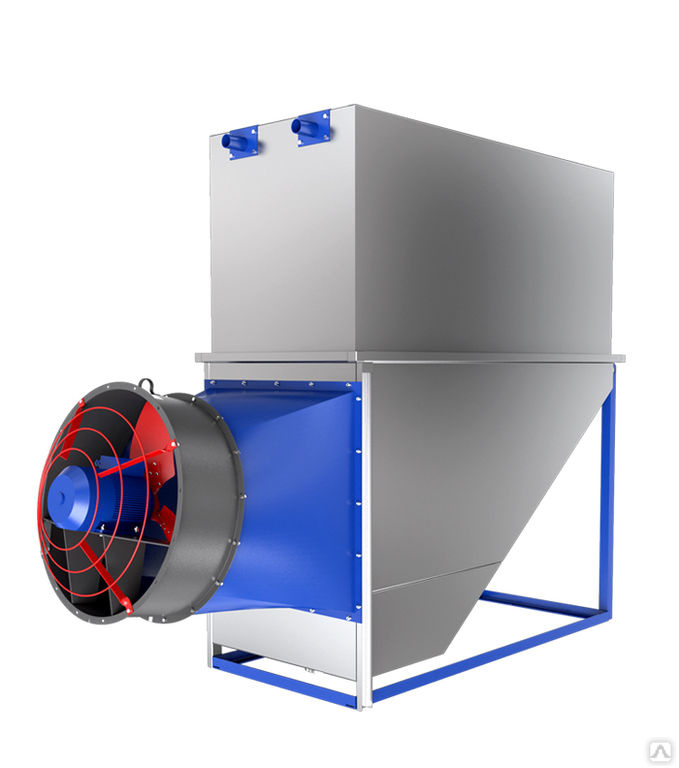

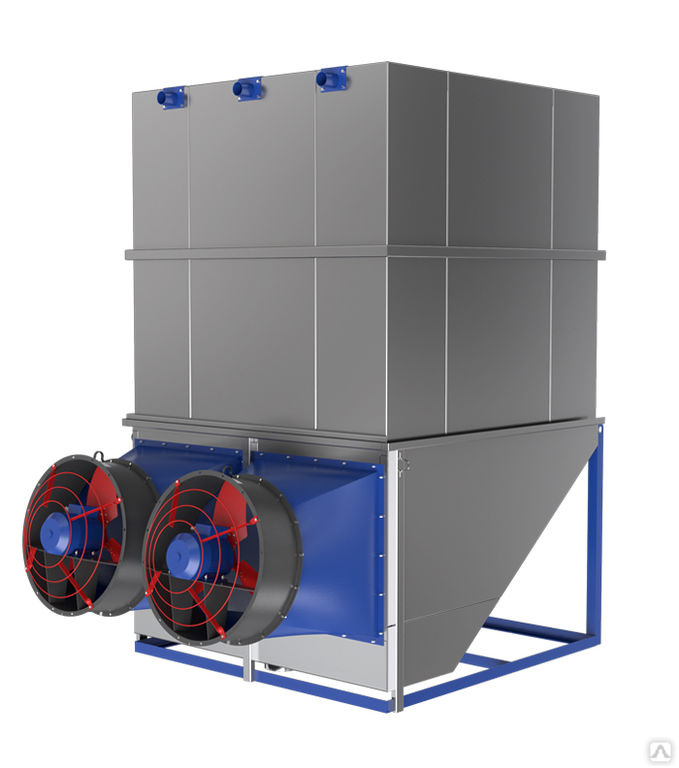

Сухая градирня или драйкулер – теплообменное оборудование, применяемое для охлаждения воды в промышленности и в системах кондиционирования. Промышленность постоянно испытывает повышенную потребность в холодной воде для охлаждения технологического оборудования и сырья в процессе обработки, кондиционирования производственных помещений. В связи с постоянным ростом тарифов на электроэнергию в последние годы все большей популярностью пользуются такие градирни.

Сухая градирня – принцип работы

Нажмите на картинку, чтобы увеличить ее.

Градирни используются для охлаждения технической воды на 5-7С до температуры близкой к окружающей среде. Принцип работы градирен этого типа предельно прост – в теплообменник подается жидкость, подлежащая обработке. Циркулируя в нем, она охлаждается потоками воздуха, нагнетаемыми вентиляторами. Конструктивно градирня представляет собой множество трубок из меди. За счет оребрения достигается повышенная площадь теплообмена. После обработки жидкость подается к потребителям по трубопроводам.

5 причин приобрести градирни от АквилонСтройМонтаж



1. Российские технологии в производстве Градирен



2. Точный подбор оборудования по заданным параметрам



3. Полный цилк работ от поставки оборудования до проведения пусконаладочных работ



4. Опыт реализации Государственных проектов



5. Точность в выполнении сроков поставки

ОСТАВИТЬ ЗАЯВКУ

Чтобы в процессе работы трубы не повреждались, обязательно предусматриваются специальные стальные ребра жесткости. Внешний корпус оборудования также изготавливается из стали и покрывается антикоррозийной эмалью. В градирнях этого типа можно охлаждать не только воду, но разные водные растворы, используемые в промышленности.

Вентиляторы, используемые в градирнях, обладают пониженным уровнем шума и оборудуются защитными решетками. Затраты электроэнергии на их функционирование невелики, но при желании вспомогательно можно использовать регуляторы для контроля скорости вращения лопастей, что принесет еще большую экономию предприятию.

Сухая градирня — драйкулер показывает самую высокую эффективность в районах с низкой среднесуточной температурой. Термодинамический предел – полученная температура воды на 5С выше, чем окружающей среды. Если требуются более низкие показатели, то дополнительно можно включить в комплектацию систему орошения. Жидкость через форсунки подается на теплообменную поверхность и, испаряясь, дополнительно охлаждает жидкость.

Особенности размещения

Сухая градирня обычно устанавливается на улице, но существуют модели, предназначенные для монтажа внутри здания. Например, в подвале или на чердаке, но потребуется подвести систему воздуховодов. Можно рассматривать несколько вариантов установки – горизонтальную, вертикальную. Если необходимо сэкономить площади, то рассматривают такие варианты, как монтаж на крыше или наружной стене здания. Однако при наружной установке в зимнее время велик риск замерзания, поэтому в холодные периоды пользуются растворами гликоля.

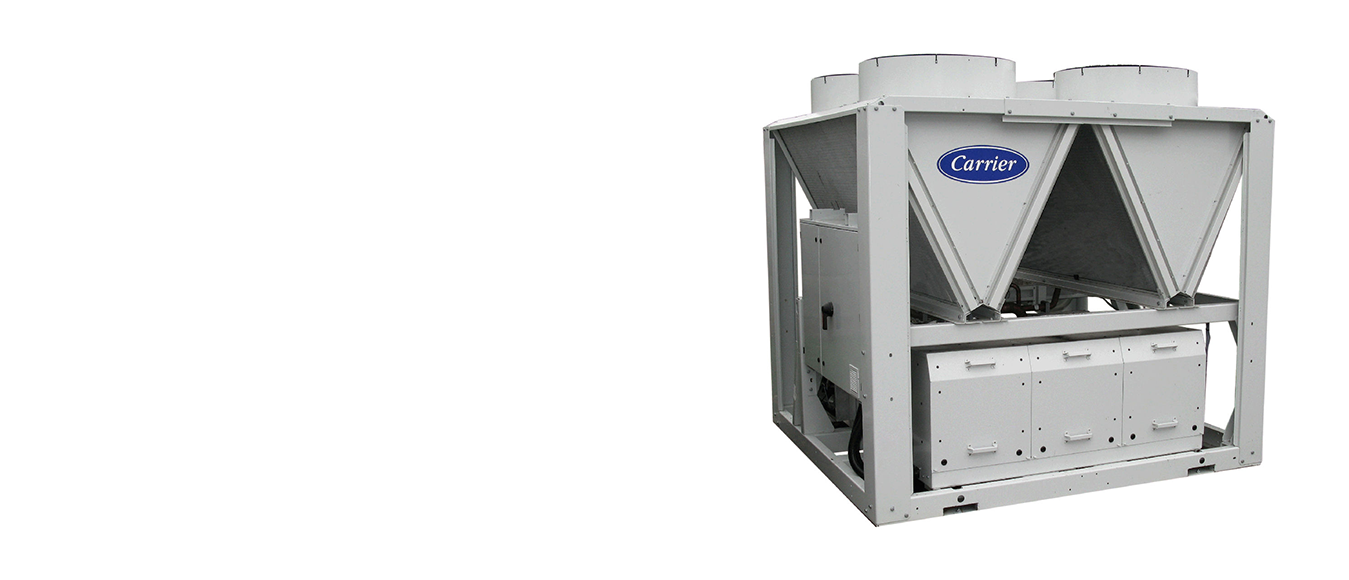

Большой популярностью пользуется тандем – сухая градирня — чиллер. В этом случае используются следующую схему – чиллер устанавливается внутри помещения, а градирня снаружи.

Область применения

Так как градирни этого типа позволяют снизать затраты на электроэнергию, они очень распространены на современных предприятиях разной направленности. В первую очередь, пищевая, химическая и другие виды перерабатывающей промышленности. Также они популярны на заводах по производству пластмассовых изделий, деревопереработке и машиностроении. Активно применяются на атомных и электростанциях. Считаются незаменимым оборудованием для охлаждения электрогенераторов и конденсаторов. Используются они там, где требуется избавиться от избыточного тепла при существенной разнице между температурой жидкости и окружающего воздуха.

Преимущества

Массовое использование драйкулеров легко объясняется их многочисленными достоинствами.

• Позволяют сократить статью расходов на оплату электроэнергии. Она требуется только для привода вентиляторов. В зимнее время система вентиляторов частично отключается, что увеличивает экономию.
• Закрытый контур многократно уменьшает расход воды.
• Не загрязняет производственную воду, окружающую среду и не приводит к повышению влажности в помещениях.
• По сравнению с аналогами эти градирни стоят недорого и очень быстро окупаются.
• Можно использовать разные охлаждаемые жидкости – водные растворы, масло.
• Множество вариантов размещения.
• Простата монтажных работ и эксплуатации, недорогое обслуживание.
• При необходимости к уже существующим блокам можно добавлять новые.

Сухая градирня – цена

Так как существует множество разновидностей драйкулеров, то по вопросам стоимости правильнее будет обратиться сразу к специалистам. Прежде чем назвать цену, им нужно оценить масштабы производства, требуемую температуру и объемы. Предварительно проводится детальный тепловой расчет. Только потом можно назвать сумму, в которую будет включено и оборудование, и стоимость монтажных работ.

Если вас интересует градирня, то приобрести ее и договориться о монтажных работах вы можете с сотрудниками компании «АквилонСтройМонтаж». Мы используем только современное, надежное и эффективное оборудование, имеющее длительный срок службы. А весь необходимый комплекс работ будет проведен по умеренным расценкам, грамотно и быстро.



особенности размещения и условия использования

Содержание:

• Сухая градирня: принцип работы
• Особенности размещения градирен
• Условия, рекомендуемые при использовании сухих градирен
• Область применения сухих градирен
• Сухие градирни: преимущества и недостатки применения

В промышленности постоянно возникает необходимость в охлаждении водных запасов. В связи с ростом стоимости электрической энергии – применение и принцип работы сухих градирен становится очень актуальным. Градирня (теплообменник) это оборудование, которое используется для охлаждения воды или другой жидкости, как в промышленности, так и в различных системах кондиционирования.

Сухая градирня: принцип работы

При помощи сухих градирен происходит охлаждение водных запасов, которые участвуют в технологическом процессе на 5-7 градусов по Цельсию. Принцип работы сухой градирни (драйкулера) очень прост: охлаждаемая жидкость подается в теплообменник, двигаясь по нему, она охлаждается потоком воздуха, который подается вентилятором из окружающей среды. Теплообменник состоит из множества медных трубок с алюминиевым оребрением, суммарная площадь которых довольно высока. Вентиляторы, нагнетая наружный воздух, обеспечивают теплообмен, в результате чего происходит охлаждение жидкости, которая затем по трубопроводу подается по назначению.

Для предотвращения повреждения труб в процессе работы, предусмотрены ребра жесткости, выполненные из стали. Корпус выполнен также из стали и покрыт эмалью для предотвращения и защиты от коррозии.

Охлаждаемая в драйкулере жидкость, может быть различной: например, вода для потребителей, разнообразные водные растворы для нужд промышленности.

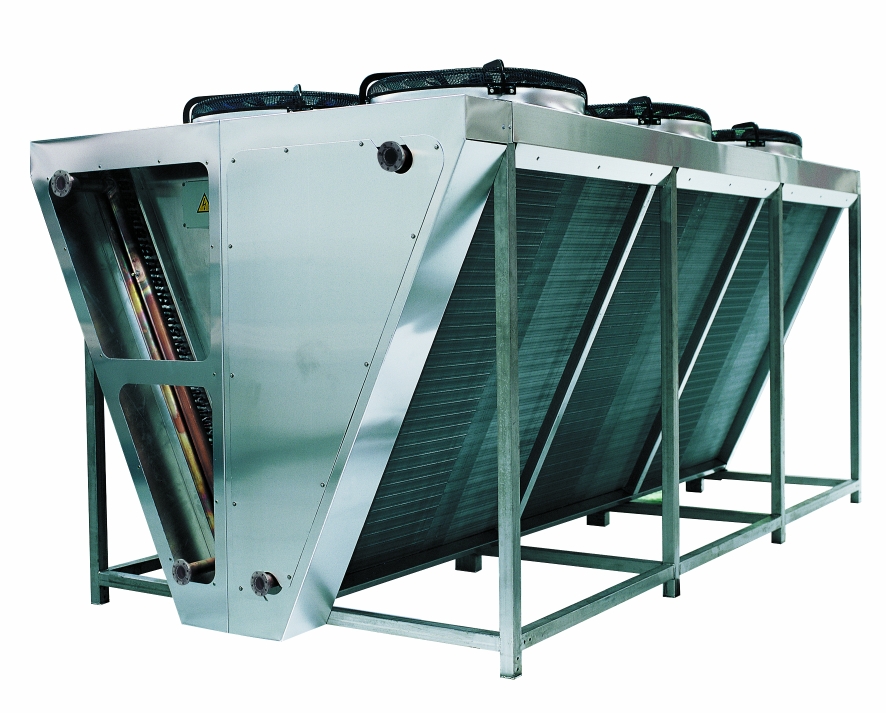

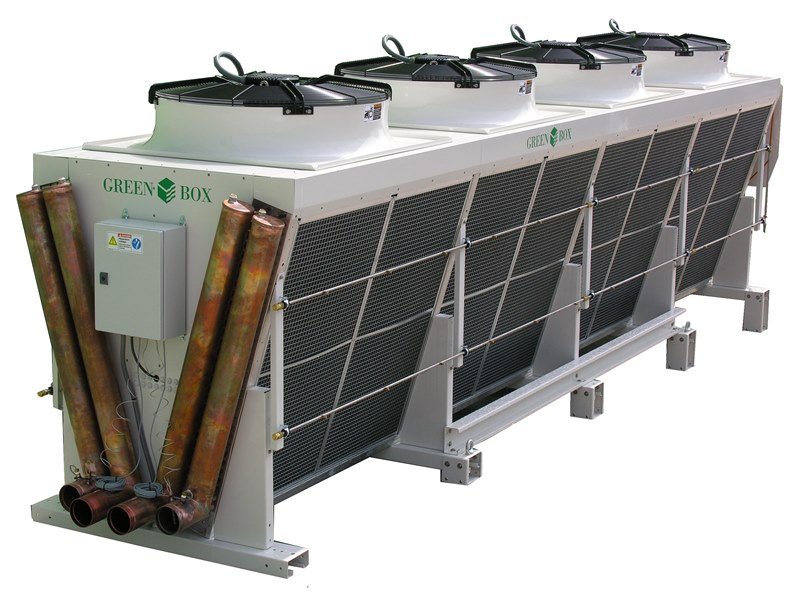

Сухая градирня

Используемые вентиляторы, оборудованы защитными решетками и имеют низкий коэффициент шума. Для экономии электроэнергии, вентиляторы, подающие вентиляторы можно оснастить регулятором, который будет контролировать скорость вращения лопастей. При необходимости точно контролировать температуру воздуха на выходе также необходимо установить регулятор.

Наибольшая эффективность использования драйкулеров в районах, где низкая средняя температура окружающей среды. Следует отметить, что температура охлаждаемой в градирне воды будет на 5 градусов по Цельсию выше температуры окружающей на входе в теплообменник. Это так называемый термодинамический предел. Для получения температуры на выходе из охладителя на пару градусов ниже можно применить специальную систему орошения. Суть ее заключается в том, что при высоких градусах окружающего воздуха, форсунками подается вода на трубки теплообменника. Испаряясь, вода дополнительно охлаждает рабочую жидкость и одновременно очищает теплообменник от нежелательного загрязнения. Грязная жидкость попадает в специальный резервуар, который по мере загрязнения надо чистить.

к содержанию ↑

Особенности размещения градирен

Традиционно градирни устанавливают под открытым небом, однако имеются модели, которые могут монтироваться внутри помещения, например, подвального, при условии подведения системы воздуховодов. Варианты установки также могут быть различными: как вертикальное, так и горизонтальное расположение. В условиях экономии полезной площади их располагают на крыше или на стене производственного здания.

Необходимо помнить, что для рациональной работы драйкулера, необходимы большие воздушные потоки, поэтому при установке необходимо это учитывать и обеспечить свободную подачу воздуха к вентиляторам.

При наружной установке охладителя, следует помнить, что при минусовых температурах возможно замерзание воды, которая используется. Для предотвращения этого, в холодное время года необходимо использовать гликоль.

Также возможно организация тандема драйкулера с чиллером, который выполняет роль охладителя. При этом необходимо чиллер установить внутри помещения, а градирню снаружи.

к содержанию ↑

Условия, рекомендуемые при использовании сухих градирен

При применении и принципе работы сухой градирни необходимо правильно рассчитать параметры температур наружной среды в каждом сезоне. Это напрямую влияет на выбор мощности градирни и как следствие на качество ее работы.

Для эффективности, необходимо контролировать параметры, которые позволят применять ее с наибольшей эффективностью. Осуществлять контроль параметров возможно, с помощью:

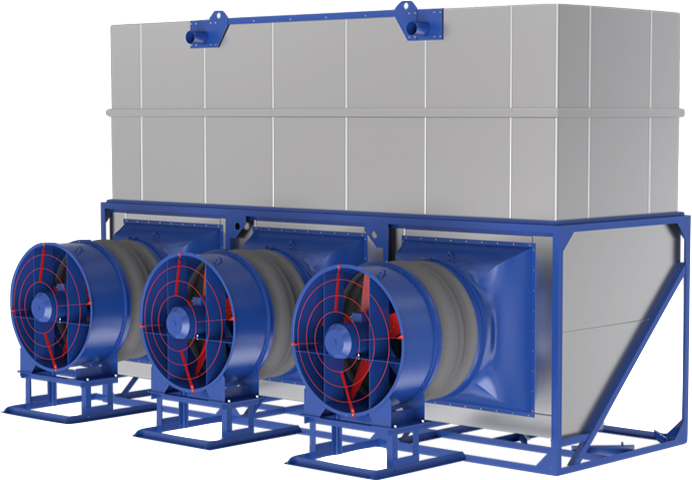

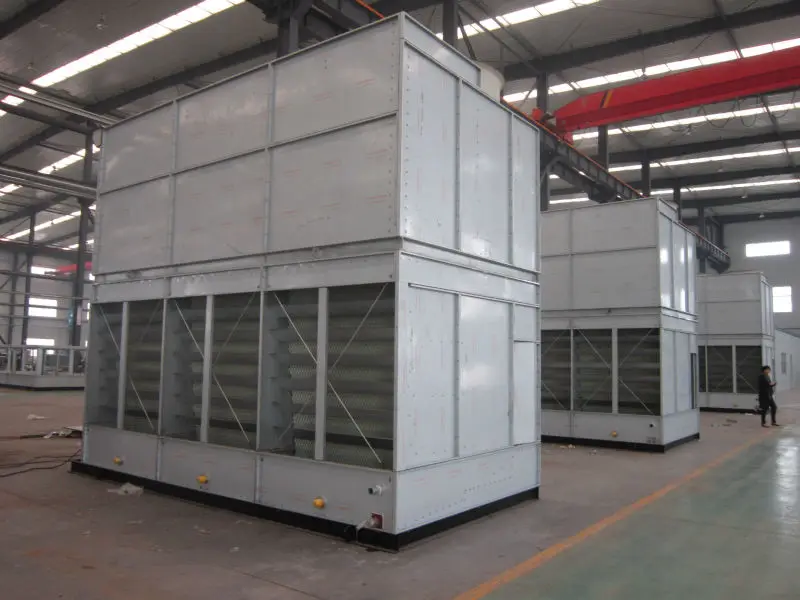

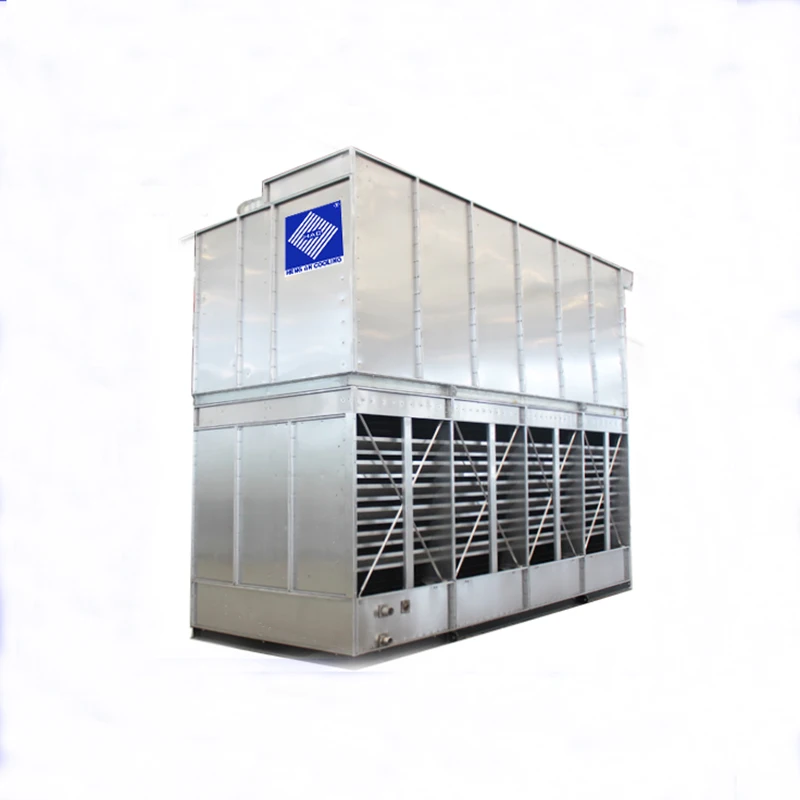

Промышленные градирни

1. Датчиков (измеряют температуру теплоносителя и окружающей среды, делая возможным контроль всей системы охлаждения).
2. Регуляторов вращения (регулируют скорость вращения лопастей и как следствие объем подаваемого в систему воздуха).
3. Вентиляторов (правильный выбор количества обеспечит охлаждение рабочей жидкости до требуемого предела).

В зимнее время при низких температурах обслуживание и эксплуатация градирен может усложниться из-за обледенения конструкции. Как правило, при снижении температуры от – 10 градусов по Цельсию начинается процесс обледенения, который может вызвать поломку системы. Для исключения данной ситуации необходимо уменьшить поток подаваемого воздуха. Это можно достичь за счет отключения вентилятора или за счет перевода его в режим работы на пониженных оборотах.

Если возникла необходимость в установке сухого теплообменника, то необходимо заранее рассчитать необходимую мощность, чтобы приобретенное оборудование справлялось с объемами, необходимыми для производства. Перед установкой учитывается множество параметров, и только квалифицированный специалист сможет правильно учесть все факторы, обуславливающие эффективность в каждом конкретном случае.

к содержанию ↑

Область применения сухих градирен

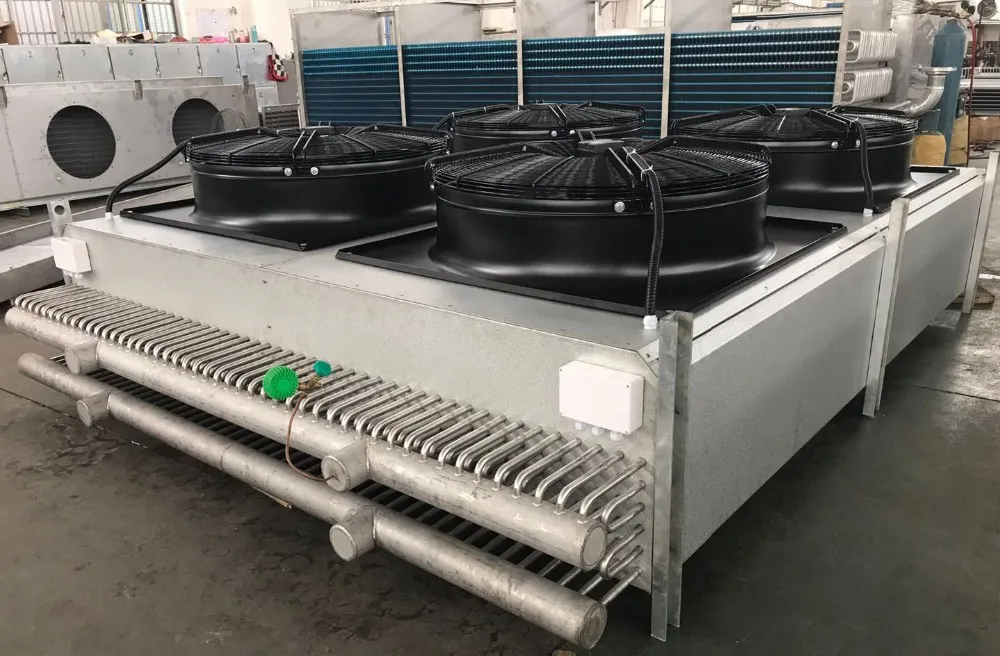

Градирни сухого типа

За счет энергосбережения, простоты применения и принципов работы сухих градирен их широко используют в промышленности. В настоящее время многие производственные процессы требуют охлаждения водных запасов и других жидкостей. Поэтому установка драйкулера на предприятиях химической, пищевой, перерабатывающих отраслях существенно помогает снизить себестоимость готовой продукции, за счет рационализации затрат на производство.

Также они используются при производстве пластмасс, в стекольном производстве, машиностроении, деревообрабатывающей промышленности. Достойное место занимают в технологических процессах атомных и тепловых электрических станций. Незаменимы они при охлаждении конденсаторов и электрогенераторов.

Драйкулеры применяются на производствах, где надо избавиться от избыточного тепла, где существует разница в температурах воды и окружающей среды.

Немаловажным является то, что как такового нет испарения воды, так как теплоотдача происходит в трубках устройства с тепловым обменом. Из этого следует, что влажность в помещении (если охладитель установлен в здании) не будет повышаться. Также, за счет замкнутого цикла устройства теплового обмена, не загрязняется атмосферная среда (если охладитель установлен на площадке возле производственного здания). Последний факт имеет огромное значение для предприятий, т.к. требуется соблюдение санитарно-гигиенических норм.

к содержанию ↑

Сухие градирни: преимущества и недостатки применения

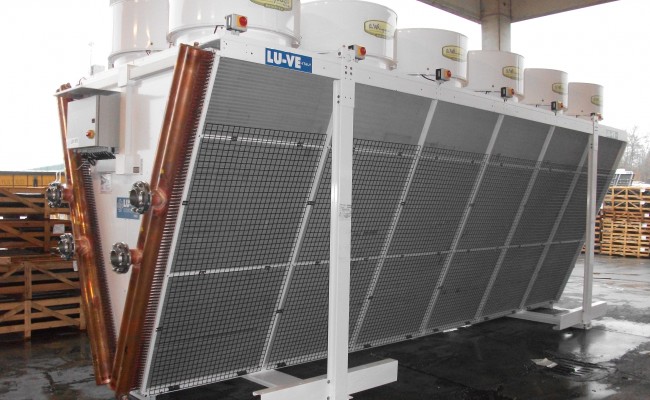

Современные сухие градирни

Наличие неоспоримых выгод при применении драйкулеров объясняет их массовое использование. Рассмотрим основные преимущества использования охладителей.

• Существенная экономия электрической энергии (энергия расходуется только на привод вентиляторов, а в холодное время года экономия увеличивается за счет частичного отключения вентиляторной системы).
• Не существует расхода воды из-за применения закрытого контура.
• Нет загрязнения производственной воды.
• Относительная дешевизна при сравнении с другими аналогами и короткий срок окупаемости.
• Большой выбор охлаждаемых жидкостей (вода, масло, водные растворы).
• Выбор варианта монтажа (внешняя установка или внутренняя, горизонтальная или вертикальная, установка на крыше или стене).
• Дешевизна обслуживания и ремонта.
• Надежность насоса и трубопровода.
• Простота при выполнении монтажных работ и процесс эксплуатации.
• Не увеличивает процент влажности.
• Нет выброса вредных веществ в атмосферу.
• Возможность использования в холодную погоду любого антифриза.
• При необходимости возможна установка новых блоков к уже существующим.

К недостаткам драйкулеров относится невозможность охлаждения рабочего вещества до состояния ниже температуры окружающей среды. Из-за этого фактора область их использования несколько ниже. В летний период, при повышенных температурах, эффективность снижается.

70. Сухая градирня

70. Сухая градирня

Постоянный рост стоимости водопроводной воды заставляет нас искать экономически более выгодные решения ее рационального использования в конденсаторах водяного охлаждения.
Грунтовые воды, речная или морская вода конечно могут быть бесплатными (во Франции, во всяком случае, все равно придется платить налог на промышленные стоки), однако не всегда они могут находиться вблизи от холодильных установок. Кроме того, нужно чтобы такие воды обеспечивали бы стабильную подачу требуемого расхода в течение всего года. Очень часто эти воды содержат нежелательные примеси, повышающие их коррозионную активность (например, растворенные газы, такие, как кислород или углекислый газ). Они могут иметь высокую жесткость, если они прошли через известковые слои, или содержать различные соли (в частности, морская вода). Это требует применения в конструкции теплообменников нержавеющих (следовательно, дорогих) материалов, тщательного и непрерывного технического обслуживания. Следовательно, необходимо использовать такие системы, в которых вода могла бы охлаждать конденсатор, циркулируя по замкнутому контуру. Если бы для охлаждения конденсатора можно было бы использовать одну и ту же воду стоимость ее была бы ничтожной, а затраты на техническое обслуживание стали бы очень незначительными.

ИСПОЛЬЗОВАНИЕ ОБОРОТНОЙ ВОДЫ В СИСТЕМАХ ОХЛАЖДЕНИЯ АВТОМОБИЛЬНЫХ ДВИГАТЕЛЕЙ
Рассмотрим в качестве примера автомобильный двигатель, имеющий закрытый контур охлаждения, заполненный водой. При запуске двигателя вода проходит через рубашку, отбирая от цилиндров выделяемое тепло, и поступает в радиатор, который обдувается потоком наружного воздуха.
Когда автомобиль движется, радиатор охлаждается этим воздухом.

Однако, если автомобиль стоит, то обдув радиатора отсутствует и вода на выходе из радиатора будет иметь ту же температуру, что и на входе, при этом, если двигатель работает, то и тепло продолжает выделяться!

Следовательно, чтобы предотвратить опасный рост температуры, нужно обязательно установить вентилятор, управляемый с помощью термостата. Когда температура воды становится недопустимо высокой, запускается вентилятор  и поток воздуха обдувает радиатор с такой же скоростью, как если бы автомобиль двигался.
Однако вода при этом должна циркулировать по системе охлаждения. Без циркуляции не будет охлаждения рубашки цилиндров и головки бло-
ка! Следовательно, в системе охлаждения должен быть установлен насос, обеспечивающий циркуляцию воды с необходимым расходом.

* Термин «Сухая градирня» применен в соответствии с рекомендациями Нового международного словаря по холодильной науке и технике (изд-во Международного института холода, Париж, 1995 г.) вместо т. н. «кальки» с английского «Драйкулер» (прим. ред.).

С насосом и вентилятором наш двигатель заработает нормально, однако спустя несколько минут после начала работы вы услышите свист и струя горячей воды через разорвавшийся шланг вырвется наружу (см. рис. 70.3)\
Часть воды вытекает, ее расход прекращается и двигатель «отдает богу душу»! Что же случилось?
Чтобы разорвать шланг, нужно заметно повысить давление в нем. Однако трубопроводы легко выдерживают давление больше 5 бар! Насос не может создать такое давление, чтобы шланг порвался: это повышение давления вызвано явлением теплового расширения воды. Тепловое расши-
рение воды может привести к огромному давлению свыше 1000 бар!
В диапазоне от 10°С до 90°С расширение воды составляет около 4% по объему (см. рис. 70.4). Понятно, что если в системе охлаждения неработающего двигателя находится, например, 10 л воды при температуре 10°С, то при температуре 90°С, объем воды составит уже 10,4 л (происходит увеличение объема воды почти на 0,5 л). Такое расширение уже нельзя считать пренебрежимо малым!

Поэтому в системе охлаждения двигателя обязательно предусматривается дополнительная емкость, способная компенсировать изменения объема системы при изменении температуры: такую емкость называют расширительным бачком.
В автомобильных системах охлаждения двигателей внутреннего сгорания расширительный бачок представляет собой небольшую емкость (см. рис. 70.4), соединенную с атмосферой маленьким отверстием. Чтобы вода не вытекала из этого отверстия, бачок располагают в самой верхней точке системы охлаждения (см. рис. 70.5).
Тепло, которое двигатель выделяет во время работы, поглощается водой. Ее температура может доходить до 90°С. При этой температуре вода подается в радиатор системы охлаждения, который при помощи вентилятора обдувается потоком наружного воздуха с температурой, например, 30°С. Проходя через радиатор, вода охлаждается до температуры около 80°С. Затем вода с помощью насоса вновь подается в рубашку охлаждения цилиндров, снова нагревается, поступает в радиатор… и так далее.

Расширительный бачок позволяет компенсировать изменения объема воды в системе охлаждения, обусловленные изменением ее температуры. Теперь наш двигатель может работать почти без проблем…
Тем не менее остается одна очень серьезная проблема. Вы уже догадались, какая?

Эта проблема заключается в следующем: если температура наружного воздуха упадет ниже 0°С, вода в системе охлаждения может замерзнуть и тогда почти наверняка произойдет разрушение какого-либо из элементов системы!
Замерзая, вода может разрушить радиатор, насос и, что особенно опасно, блок цилиндров (см.

рис. 70.6). Что же можно сделать, чтобы не допустить этого?
Самое простое: зимой, при каждой остановке двигателя сливать воду из системы охлаждения, если последующий запуск планируется не раньше, чем на следующий день (раньше так и делали до тех пор, пока не появились незамерзающие жидкости-антифризы). Конечно, это не очень удобно: каждый день сливать, а затем вновь заливать воду в систему охлаждения. Помимо того, что это лишняя головная боль, многократный слив и замена воды в системе охлаждения приводят к накоплению в ней минеральных солей. Кроме того, каждый раз при смене воды в новой ее порции присутствуют коррозионно активные примеси (растворенные газы, щелочные или кислотные соединения). Все это может очень быстро вывести из строя и радиатор, и особенно блок цилиндров в результате коррозии и отложения накипи: запомните. что по возможности следует избегать частой смены воды, например, в отопительной системе.

Второе решение: использовать незамерзающие жидкости — так называемые антифризы. Так, водные растворы гликолей, которые позволяют обеспечивать работу двигателя круглосуточно, например, при наружной температуре до -20°С, не требуют их периодического слива, поскольку не замерзают. Имея в виду, что среди огромного количества автомобилей во всем мире неисправности системы охлаждения двигателей встречаются крайне редко, можно сделать вывод о том, что использование оборотной воды в любых системах охлаждения вполне оправдано.
ИСПОЛЬЗОВАНИЕ ОБОРОТНОЙ ВОДЫ
ДЛЯ ОХЛАЖДЕНИЯ КОНДЕНСАТОРОВ
В некоторых системах кондиционирования воздуха конденсаторы холодильных установок охлаждаются по такому же принципу. В этих системах хладагент не находится в конденсаторе воздушного охлаждения, а проходит через конденсатор водяного охлаждения, где охлаждается и конденсируется за счет передачи тепла воде, которая с помощью насоса подается в воздушный охладитель, называемый сухой градирней*.
Нагретая в конденсаторе вода охлаждается в сухой градирне потоком наружного воздуха и вновь подается в конденсатор при помощи насоса.
В контуре «сухая градирня—конденсатор» используется, как правило, водный раствор гликоля, чтобы предотвратить размораживание системы при низких наружных температурах (о проблемах гликолевых растворов см. раздел 99).
Такая система, на первый взгляд, представляется идеальной: вам больше не нужен холодильщик для того, чтобы смонтировать и обслуживать конденсаторную часть контура! Не нужны маслоподъемные петли и обратные сифоны, которые создают нежелательные потери давления, но без которых не обойтись, если вы хотите обеспечить возврат масла в компрессор. Конец вашим мучениям с перетеканием хладагента и утечками… Однако все не так просто!
* См. примечание к заголовку раздела 70 (прим. ред.).

ПОЧЕМУ ЖЕ СУХИЕ ГРАДИРНИ ИСПОЛЬЗУЮТСЯ НЕ ТАК ЧАСТО?
Во-первых, цена оборудования (конденсатор водяного охлаждения + сухая градирня) очевидно более высокая, чем просто конденсатор воздушного охлаждения. Далее, посмотрим рабочие температуры установки с сухой градирней, представленной на рис. 70.8. Прежде всего обратите внимание на обязательное наличие в схеме расширительного бака (поз.1), работа которого будет подробно описана нами в разделе 80.

Представим себе эту установку, работающую летом при температуре наружного воздуха 35°С. Очевидно, что получить температуру водного раствора гликоля на выходе из градирни ниже 35°С будет невозможно: самое большее, что мы сможем сделать — это получить температуру раствора на выходе из градирни примерно на 10 К выше температуры наружного воздуха, то есть 45°С.

Этот раствор с температурой 45°С после градирни попадает в конденсатор для поглощения тепла, выделяющегося при конденсации хладагента. Расход раствора в общем случае рассчитывается таким образом, чтобы его подогрев в конденсаторе составлял бы от 5 до 7 К. Тогда на выходе из конденсатора мы будем иметь раствор с температурой 52°С. Считая полный температурный напор на входе в конденсатор (разность между температурой конденсации и температурой раствора на входе в конденсатор) равным 15 К, получим температуру конденсации близкой к 45°С + 15 К = 60°С.
Итак, при температуре наружного воздуха около 35°С мы получим температуру конденсации примерно 60°С, то есть превышение температуры конденсации по отношению к наружной температуре составит порядка 25 К.

70.1. СРАВНЕНИЕ СУХОЙ ГРАДИРНИ И КОНДЕНСАТОРА ВОЗДУШНОГО ОХЛАЖДЕНИЯ

Если вместо сухой градирни использовать обычный конденсатор воздушного охлаждения, то при температуре воздуха на входе в конденсатор 35°С (см. рис. 70.9):
► Какую температуру (приблизительно) будет иметь воздух на выходе из конденсатора?
► Какую температуру конденсации покажет манометр ВД?
Ответ на следующей странице…

Ответ (см. рис. 70.10)
В отличие от сухой градирни в конденсаторе воздушного охлаждения хладагент отдает тепло сразу наружному воздуху: промежуточный теплообменник отсутствует. Поэтому превышение температуры конденсации над температурой окружающей среды, то есть температурный напор, составит 15 К. Соответственно, температура конденсации будет равна 35°С + 15 К = 50°С (вместо 60°С в установке с сухой градирней).
Температура воздуха на выходе из конденсатора будет почти такой же, как и на выходе из сухой градирни, то есть около 42°С
Таким образом, установка с сухой градирней использует промежуточное рабочее тело (водный раствор гликоля), что требует применения дополнительного теплообменника. Это приводит к увеличению температуры конденсации по сравнению с классической схемой непосредственного сброса тепла в воздух.

Напоминаем: повышение температуры конденсации на 1К-это падение холодопроизводительности примерно на 1% и рост потребления электроэнергии примерно наЗ% при прочих равных условиях.
Следовательно, система конденсации с использованием сухой градирни, на первый взгляд очень привлекательная, имеет существенный недостаток: ее энергетическая эффективность заметно ниже классической системы.
Кроме того, если температура окружающего воздуха вырастет до 45°С, что не исключено для некоторых тропических регионов, температура конденсации может превысить 70°С, а это совершенно неприемлемо.
В заключение сравните рабочие параметры двух систем.

Анализируя значения температур для двух теплообменников (слева — сухая градирня, справа — конденсатор воздушного охлаждения), вы сможете понять, почему при равной производительности сухая градирня всегда будет иметь большие размеры, чем конденсатор воздушного охлаждения.

EAW-FD Плоский сухой охладитель | ЭВАПКО

Рынки

Коммерческие системы ОВКВ

Промышленные процессы (включая центры обработки данных)

В отличие от других сухих продуктов, представленных в настоящее время на рынке, агрегаты EVAPCO серии eco-Air на 100 % имеют полный рейтинг . Каждое устройство eco-Air поставляется с эксклюзивной 100% гарантией тепловых характеристик EVAPCO, что обеспечивает спокойствие при выборе идеального решения для охлаждения для ваших нужд.

• Работает всухую
• Трубка из нержавеющей стали 304L в стандартной комплектации
• Алюминиевые ребра в стандартной комплектации
• Грузоподъемность от 15 до 279 номинальных тонн
• Соответствует требованиям IBC для установок с коэффициентом важности 1,5
• Сокращенное обслуживание
• Поставляется как единое целое, готовое к установке
• Низкий профиль

Горячая технологическая среда поступает во впускной патрубок, показанный красным. Тепло от жидкости рассеивается через поверхность труб змеевика к ребрам. Окружающий воздух всасывается над поверхностью змеевика вентилятором, расположенным в верхней части блока. Тепло от технологической жидкости передается воздуху и выбрасывается в атмосферу. Охлажденная технологическая жидкость выходит из установки через патрубки, показанные синим цветом.

Усовершенствованная технология двигателя

Доступен с двигателями вентиляторов с электронной коммутацией (EC) или NEMA.

Электродвигатели серии eco-Air предварительно подключаются на заводе в соответствии со стандартами UL, что снижает затраты, связанные с проводкой на месте. Стандартно все блоки подключаются к общей клеммной коробке. Добавление пакета управления EVAPCO позволяет использовать как одноточечное электропитание, так и полный контроль производительности.

NEMA

• Высокоэффективный прямой привод
• Герметичные подшипники, не требующие обслуживания
• ЧРП готов
• Тяжелая работа

EC

Электродвигатели EC представляют собой последнюю разработку в области энергосбережения и регулирования скорости.

Высокоэффективные крыльчатые вентиляторы работают до 3 дБ меньше, чем обычные лопастные вентиляторы с улучшенным энергопотреблением на частичных оборотах.

• Нулевое обслуживание
• Встроенный регулятор скорости

Передовая конструкция

Превосходная технология из нержавеющей стали

• Изготовлен из высококачественной нержавеющей стали типа 304L в стандартной комплектации
• Соответствует стандарту ASME B31.5 для трубопроводов хладагента, код
• Доступен с наружным диаметром 5/8 дюйма

Конструкция змеевика

Благодаря использованию программного обеспечения для моделирования вычислительной гидродинамики (CFD), анализа теплопередачи методом конечных элементов и запатентованных методов расчета характеристик змеевика инженеры EVAPCO определили важные элементы конструкции для улучшения характеристик оребренного змеевика. Обширное компьютерное моделирование было усовершенствовано и подтверждено оценкой характеристик змеевика в современных исследовательских лабораториях EVAPCO.

Крышки возвратных изгибов змеевика

Защищают возвратные изгибы змеевика во время погрузочно-разгрузочных работ и эксплуатации

Простой монтаж

Все блоки предназначены для транспортировки и установки как единое целое

Каналы вилочного подъемника

Стандартно для всех блоков до 27 футов

Отдельные разъединители двигателей

Устанавливаются на каждом двигателе вентилятора для электрической изоляции отдельных двигателей

Ребра с эпоксидным покрытием

• Повышенная коррозионная стойкость
• Не влияет на производительность установки

Блок управления EVAPCO

Блок управления EVAPCO монтируется и подключается на заводе, если позволяют ограничения конфигурации и доставки.

Обеспечивает управление последовательностью операций и скоростью вращения вентилятора в зависимости от тепловых нагрузок и условий окружающей среды в режиме реального времени.

• Контроллер ПЛК EVAPCO
• Интеграция системы диспетчерского управления
• Регулятор скорости вентилятора
• EC Motor Опция: Modbus управление EC-вентилятором
• Вариант двигателя NEMA: комплектный ЧРП с переключателем байпаса
• Внесен в список UL
• NEMA 3R Рейтинг
• Защита от тепловой перегрузки и короткого замыкания каждого двигателя
• Индикаторы работы и неисправности загораются снаружи панели
• Датчик давления хладагента (поставляется отдельно)
• Датчик температуры окружающей среды
• Капюшон для защиты от дождя/солнца (дополнительно)

• Плоский сухой охладитель EAW-FD Библиотека документов
• Плоский сухой охладитель EAW-FD Библиотека чертежей

Категории документов

Каталоги и брошюры

Технические характеристики

Руководства по эксплуатации, техническому обслуживанию и установке

Технические справочники

Литература Mr. GoodTower®

Язык — Любой -АнглийскийИспанскийФранцузский

Имя	Размер файла	Тип	Язык
Глобальный каталог продукции	53,71 МБ	Каталог	Английский
Что внутри вашей нержавеющей стали	422,04 КБ	Белая книга	Английский
Руководство по связи EC Motors	3,86 МБ	О и М	Английский
Руководство по связи NEMA Motors	2,94 МБ	О и М	Английский
Руководство пользователя контроллера	12,17 МБ	О и М	Английский
Таблицы производительности, сертифицированные EAW	568,4 КБ	Тепловые характеристики	Английский
Глобальный каталог продукции Серия eco-Air	19,96 МБ	Каталог	Английский
Глобальный каталог продукции Серия eco-Air DOUBLE STACK	6,88 МБ	Каталог	Английский
Краткое руководство	10,71 МБ	О и М	Английский
Инструкции по установке, эксплуатации и техническому обслуживанию серии eco-Air	11,19 МБ	О и М	Английский

Фильтр модели продукта Типы чертежей

Чертеж САПР

REVIT

Модель Revit/3D

Стальная опора

Сертифицированный блок

Название носителя	Тип чертежа	Формат чертежа	Модель продукта
EAFWD-15S1PB РЕВИТ	РЕВИТ	Revit (. zip)	ЭАФВД-15С1ПБ
EAFWD-15S1PI РЕВИТ	РЕВИТ	Revit (.zip)	ЭАФВД-15С1ПИ
EAFWD-15S1PK РЕВИТ	РЕВИТ	Revit (. zip)	ЭАФВД-15С1ПК
EAFWD-15S1ZB РЕВИТ	РЕВИТ	Revit (.zip)	ЭАФВД-15С1ЗБ
EAFWD-15S1ZI РЕВИТ	РЕВИТ	Revit (. zip)	ЭАФВД-15С1ЗИ
EAFWD-15S1ZK РЕВИТ	РЕВИТ	Revit (.zip)	ЭАФВД-15С1ЗК
EAFWD-9102PI РЕВИТ	РЕВИТ	Revit (. zip)	EAFWD-9102PI
EAFWD-9102PK РЕВИТ	РЕВИТ	Revit (.zip)	EAFWD-9102PK
EAFWD-9102ZI РЕВИТ	РЕВИТ	Revit (. zip)	ЭАФВД-9102ЗИ
EAFWD-9102ZK РЕВИТ	РЕВИТ	Revit (.zip)	ЭАФВД-9102ЗК

Серия AF — Сухие градирни

Категория: Воздухоохладители

• Описание

Описание

50 — 500 кВт — Сухие градирни с воздушным дутьем — вода-воздух

Описание

Наша стандартная серия сухих градирен AF представляет собой жидкостные теплообменники с воздушным охлаждением, изготовленные из медных труб с расширенными алюминиевыми оребренными поверхностями теплопередачи. Они поставляются в комплекте с вентилятором, теплообменником в сборе с вертикальным потоком воздуха и не имеют контуров прокачки теплоносителя. Наши сухие градирни также могут поставляться с горизонтальными воздушными потоками, конфигурациями V-образного слоя, трубами из нержавеющей стали и ребрами различной отделки и материалов.

Серия сухих градирен AF имеет много преимуществ по сравнению с водяным охлаждением или охлаждением в открытой градирне и обеспечивает идеальный метод поддержания подходящей рабочей температуры во многих технологических процессах. Их можно использовать для отвода тепла от процессов, где требуемая температура охлаждающей жидкости примерно на 10–20°C выше температуры окружающей среды. Типичные промышленные области применения наших сухих градирен включают отвод тепла от индукционного оборудования, сварочных установок, вакуумных камер и динамометров. Другие области применения наших сухих охладителей включают непрямое охлаждение контуров охлаждения и кондиционирования воздуха, а также дополнительное естественное охлаждение.

• Standard Range
• Low Noise Range
• Fans
• Heat Exchanger
• Pump Pack

Standard Range

47 32,1747 32,1747 32,17 19440447 1655. 0184

Technical features (Units)	AF500	AF1000	AF1500	AF2000	AF3000	AF4000	AF5000
Capacity (kW)	50.00	100.00	150.00	200.00	300.00	400.00	500.00
Air On Temperature (°C)	25.0	25.0	25.0	25.0	25.0	25.0	25.0
Ambient R.H. (%)	—	—	—	—	—	—	—
Air Off Temperature (°C)	35.3	34.2	33. 6	37.3	33.6	34.2	35.2
Fluid Description	Water	Water	Water	Water	Water	Water	Water
Fluid Entering Temp. (°C)	45.0	45.0	45.0	45.0	45.0	45.0	45.0
Fluid Leaving Temp. (°С)	35,0	35,0	35.0	35.0	35.0	35.0	35.0
Fluid Quantity (l/s)	1.21	2.41	3.62	4.83	7.24	9.65	12.06
Fluid Pressure Drop (kPa)	66	62	70	67	67	70	68
Connection Type	BSP Screwed	BSP Screwed	BSP Screwed	PN16 Flanged	PN16 Flanged	PN16 Flanged	PN16 Flanged
Connection Size	1 set(s) 1 1/4″	1 set(s) 2″	1 комплект(ы) 2″	1 комплект(ы) 2 1/2″	1 комплект(ы) 3″	1 комплект(ы) 4″	1 комплект(ы) 4″
Трубка Материал	Cu	Cu	Cu	Cu	Cu	Cu	Cu
Fin Material	Al	Al	Al	Al	Al	Al	Al
Case Material	Galv	Galv	Galv	Galv	Galv	GALV	GALV
Объем катушки (литры)	13,79	24,06	32,17	61,05	61,05	61,05	. 0184
Fan Type	Propeller	Propeller	Propeller	Propeller	Propeller	Propeller	Propeller
No. Fan(s)	1	3	2	5	4	12	6
Fan Diameter (mm)	630	550	946	550	946	550	946
Fan Speed ​​(rpm)	1330	1390	900	1390	900	1390	900
Output Power (kW / Fan)	2.52	0.85	2.20	0.85	2.20	0.85	2.20
Running Current (A / Fan)	4.7	2.4	6.4	2.4	6.4	2.4	6.4
Электрический подача	3 x 400V — 50HZ	3 x 400V — 50HZ	3 x 400V — 50HZ	3 x 40044 — 504. 50Hz	3 x 400V — 50Hz
Noise Level to ISO1680	53 dBA @ 10m	64 dBA @ 10m	59 dBA @ 10m	66 dBA @ 10m	62 dBA @ 10m	69 dBA на 10 м	63 дБА на 10 м
Unit Orientation	Horizontal	Horizontal	Horizontal	Horizontal	Horizontal	Horizontal	Horizontal
Overall Length (mm)	1365	2355	2370	3795	4530	4515	4530
Общая ширина (мм)	1010	1295	1605	2375	2375
Overall Height (mm)	1284	1050	1650	1050	1650	1350	1650
Dry Weight (kg)	125	210	276	377	570	AF500 / LN	AF1000 / LN	AF1500 / LN	AF2000 / LN	AF3000 / LN	AF4000 / LN	AF5000 / LN
Capacity (kW)	50.00	100.00	150.00	200.00	300.00	400.00	500.00
Air On Temperature (°C)	25.0	25.0	25.0	25.0	25.0	25.0	25.0
Ambient R.H. (%)	—	—	—	—	—	—	—
Air Off Temperature (°C)	35.3	35.3	38.0	35	38.0	35.8	36.3
Fluid Description	Water	Water	Water	Water	Water	Вода	Вода
Температура жидкости на входе. (°C)	45.0	45.0	45.0	45.0	45.0	45.0	45.0
Fluid Leaving Temp. (°C)	35.0	35.0	35.0	35.0	35.0	35.0	35.0
Fluid Quantity (l/s)	1.21	2.41	3.62	4.83	7.24	9.65	12.06
Fluid Pressure Drop (kPa)	66	65	67	69	69	69	70
Connection Type	BSP Screwed	BSP Screwed	BSP Screwed	PN16 Flanged	PN16 Flanged	PN16 Flanged	PN16 Flanged
Connection Size	1 1/4	1 1/4	2	2 1/2	3	4	4
Tube Material	Cu	Cu	Cu	Cu	Cu	Cu	Cu
Fin Material	Al	Al	Al	Al	Al	Al	Al
Case Material	Galv	Galv	Galv	Galv	Galv	Galv	Galv
Coil Volume (litres)	13. 79	27.39	49.73	49.31	99.49	138.57	242.69
Fan Type	Propeller	Пропеллер	Пропеллер	Пропеллер	Пропеллер	Пропеллер	Пропеллер
№ Вентилятор(ы) 9018 4 40447 2	2	5	4	6	8
Fan Diameter (mm)	630	630	946	630	946	946	946
Fan Speed ​​(rpm)	1330	1330	700	1000	700	700	700
Output Power (kW / Fan)	2.52	2.52	1.30	1.66	1.30	1.3	1.3
Running Current (A / Fan)	4.7	4.7	4.20	2. 8	4.20	4.2	4.2
Electrical Supply	3 x 400V — 50Hz	3 x 400V — 50Hz	3 x 400V — 50Hz	3 x 400V — 50Hz	3 x 400V — 50Hz	3 x 400V — 50Hz	3 x 400V — 50 Гц
Noise Level to ISO1680	53 dBA @ 10m	55 dBA @ 10m	54 dBA @ 10m	53 dBA @ 10m	57 dBA @ 10m	58 dBA @ 10m	59 dBA @ 10m
Unit Orientation	Horizontal	Horizontal	Horizontal	Horizontal	Horizontal	Horizontal	Horizontal
Overall Length (mm)	1365	2365	2370	5365	4530	4530	5995
Overall Width (mm)	1010	1010	1655	1010	1655	2375	2375
Overall Height (mm)	1284	1284	1650	1284	1650	1650	1590
Dry Weight (kg)	125	229	314	506	648	890	1288

Fans

Fans

High efficiency, low noise, low power consumption, constructed from lightweight non- коррозионный полипропилен. В комплекте с боковой защитой лезвия.

Теплообменник

Теплообменник

Изготовлен с использованием высокоэффективной матрицы с двойным гофрированным алюминиевым оребрением и медными трубками. Все схемы тщательно подобраны, чтобы обеспечить оптимальную пропускную способность. Доступны дополнительные материалы ребер для работы в агрессивных средах.

Насосный блок

Модуль насосного агрегата (дополнительно)

Автономная система с насосом из цветной/нержавеющей стали, расширительным баком и плавким предохранителем в защищенном от атмосферных воздействий корпусе.

Испарительные охладители | Министерство энергетики

Энергосбережение


В районах с низкой влажностью испарение воды в воздух обеспечивает естественное и энергоэффективное средство охлаждения. На этом принципе основаны испарительные охладители, также называемые болотными охладителями. При пропускании наружного воздуха через водонасыщенные прокладки вода в прокладках испаряется, снижая температуру воздуха на 15–40 °F, прежде чем она будет направлена ​​в дом.


При работе испарительного охладителя окна частично открываются для выхода теплого воздуха из помещения, поскольку он заменяется более холодным воздухом. В отличие от центральных систем кондиционирования воздуха, которые рециркулируют один и тот же воздух, испарительные охладители обеспечивают постоянный приток свежего воздуха в дом.

Испарительные охладители стоят примерно в два раза меньше, чем центральные кондиционеры, и потребляют примерно в четыре раза меньше энергии. Однако они требуют более частого обслуживания, чем кондиционеры с охлаждением, и подходят только для помещений с низкой влажностью.

Размер и выбор

Испарительные охладители оцениваются в кубических футах в минуту (куб. футов в минуту) воздуха, который они подают в дом. Большинство моделей варьируются от 3000 до 25000 кубических футов в минуту. Производители рекомендуют обеспечить достаточную вентиляционную мощность для 20-40 воздухообменов в час, в зависимости от климата.

Монтаж

Испарительные охладители устанавливаются одним из двух способов: охладитель подает воздух в центральное место или охладитель соединяется с воздуховодом, который распределяет воздух по разным помещениям. Установки с центральным размещением хорошо подходят для компактных домов, которые открыты из комнаты в комнату. Канальные системы необходимы для больших домов с коридорами и несколькими комнатами.

Большинство испарительных охладителей для жилых зданий устанавливаются с нисходящим потоком на крыше. Однако многие специалисты предпочитают устанавливать наземные горизонтальные блоки, которые отличаются простотой обслуживания и меньшим риском протечек крыши.

Небольшие воздухоохладители с горизонтальным потоком устанавливаются в окнах для охлаждения комнаты или части дома. Эти портативные испарительные охладители хорошо работают в умеренном климате, но могут быть не в состоянии адекватно охладить помещение в жарком климате. Комнатные испарительные охладители становятся все более популярными в районах западной части США с более мягкой летней погодой. Они могут снизить температуру в одной комнате на 5-15°F.

Теперь также доступны небольшие переносные испарительные охладители на колесах. Хотя устройства имеют преимущество в портативности, их охлаждающая способность ограничена влажностью в вашем доме. Как правило, эти устройства обеспечивают лишь небольшой охлаждающий эффект.

Операция


Испарительный охладитель должен иметь не менее двух скоростей и вариант только с вентиляцией. В режиме вентиляции водяной насос не работает и наружный воздух не увлажняется. Это позволяет использовать испарительный охладитель в качестве вентилятора для всего дома в жилых помещениях в мягкую погоду.

Управляйте движением воздуха кулера по дому, регулируя оконные проемы. Откройте окна или вентиляционные отверстия с подветренной стороны дома, чтобы обеспечить 1-2 квадратных фута открытия на каждые 1000 кубических футов в минуту охлаждающей способности. Поэкспериментируйте, чтобы найти правильные окна, которые нужно открыть, и правильное количество времени, чтобы открыть их. Если окна открыты слишком далеко, в помещение будет попадать слишком много горячего воздуха. Если окна открыты недостаточно широко, в доме будет накапливаться влажность.

Вы можете регулировать как температуру, так и влажность, открывая окна в местах, которые вы хотите охладить, и закрывая окна в незанятых местах. Там, где открытые окна создают проблему безопасности, установите воздуховоды в потолке. Верхние воздуховоды открываются для отвода теплого воздуха на чердак, поскольку более холодный воздух поступает из испарительного охладителя. Испарительные охладители, установленные с воздуховодами, нуждаются в дополнительной вентиляции чердака.

Дополнительные фильтры удаляют большую часть пыли из поступающего воздуха — привлекательный вариант для домовладельцев, обеспокоенных аллергией. Фильтры также могут снизить способность некоторых кулеров втягивать капли воды с прокладок в лопасти вентилятора. Большинство испарительных охладителей не имеют воздушных фильтров в качестве оригинального оборудования, но их можно установить на охладитель во время или после установки.

Техническое обслуживание испарительного охладителя

Сэкономьте себе много работы и денег, регулярно осушая и очищая испарительный охладитель. Накопление осадка и минералов следует регулярно удалять. Испарительные охладители нуждаются в капитальной очистке каждый сезон и могут нуждаться в плановом обслуживании несколько раз в течение сезона охлаждения.

Чем дольше работает кулер, тем чаще он нуждается в обслуживании. В жарком климате, где кулер работает большую часть времени, проверяйте прокладки, фильтры, резервуар и насос не реже одного раза в месяц. Заменяйте колодки не менее двух раз в течение сезона охлаждения или один раз в месяц при непрерывной эксплуатации.

Некоторые бумажные и синтетические охлаждающие прокладки можно чистить водой с мылом или слабой кислотой в соответствии с инструкциями производителя. Фильтры следует очищать при замене или очистке прокладок. Обязательно отключите электричество от устройства перед его обслуживанием.

Двухступенчатые испарительные охладители

Двухступенчатые испарительные охладители новее и еще более эффективны. Они используют предварительный охладитель, более эффективные прокладки и более эффективные двигатели и не добавляют в дом столько влаги, как одноступенчатые испарительные охладители. Из-за их дополнительных затрат они чаще всего используются в районах, где дневная температура часто превышает 100 ° F.

Недостатки испарительных охладителей

Испарительные охладители не следует использовать во влажном климате, поскольку они повышают влажность воздуха в вашем доме. Кроме того, они не охлаждают ваш дом так низко, как кондиционер, и требуют простого обслуживания примерно раз в месяц. Если испарительный охладитель установлен на крыше, это может привести к некоторому износу крыши из-за плановых выездов на техническое обслуживание. Освещенный солнцем кулер на крыше будет примерно на 1°F менее эффективен, чем затененный кулер. Обслуживание крыши также требует использования лестницы, что может доставлять неудобства.

По своей природе испарительные охладители также постоянно используют воду. В районах с ограниченным водоснабжением домовладельцы могут быть обеспокоены влиянием на водопользование установки испарительного охладителя.

• Учить больше
• Ссылки

Испарительные охладители

Домашние системы охлаждения

Охлаждение с помощью вентилятора для всего дома

• Испарительное охлаждение — Центр потребительской энергии, Энергетическая комиссия Калифорнии

Энергосбережение 101: инфографика домашнего охлаждения

Блоги по домашнему охлаждению

Жидкостный охладитель Marley DT — градирни SPX

Подробная информация о продукте:

Противоточный жидкостный охладитель замкнутого контура с принудительной тягой
Доступность: Весь мир
Тепловая мощность: 58–300 тонн0010
Диапазон расхода: 80–1800 галлонов в минуту (18–409 м3/ч) на ячейку
Новая технология теплообменника Aero-X
Более высокая точка сухого переключения*
Низкий перепад давления жидкости

Более высокая производительность. Более высокая точка сухого переключения.

Градирня замкнутого цикла с принудительной тягой и только змеевиком, охладитель жидкости Marley® DT с технологией змеевика Aero-X™ обеспечивает гибкость работы всухую, чего не могут гибридные охладители заполнения/змеевика.

Технология змеевика Aero-X обеспечивает максимальную тепловую мощность на ряд змеевиков*
Самый низкий перепад давления на стороне воздуха (до 10 % больше воздушного потока при той же мощности вентилятора) и более высокая теплоотводящая способность на ряд змеевиков — преимущества, реализованные с Технология змеевика Aero-X компании DT Fluid Cooler позволяет уменьшить размеры оборудования и/или снизить энергопотребление, сохраняя при этом гибкость работы всухую, которой славятся только охладители замкнутого контура.

Более высокая точка сухого переключения – до 10F+ выше*
Независимо от того, является ли мотивация сезонной сухой эксплуатации сокращением водопотребления на объекте, минимизацией затрат на очистку воды или упрощением эксплуатации в условиях замерзания, более высокие температуры точки переключения всухую позволяют достичь этих целей большую часть года. При температуре сухого переключения до 10°F и выше охладитель жидкости DT может обеспечить до 15-20% дополнительных часов в год в сухом режиме. Годовая экономия воды на тонну охлаждения в размере 3000 галлонов/тонну и 40 долларов США на тонну достижима во многих областях, в зависимости от климатических условий. Дополнительные оребренные змеевики дополнительно улучшают работу всухую при более высоких температурах окружающей среды.

Меньший перепад давления жидкости – до 30 %
Сниженное энергопотребление насосов по сравнению с предыдущим поколением положительно влияет на эксплуатационные расходы системы и потребление энергии.

*против других обычных катушек только испарительные кулеры жидкости

• Особенности
• Операция
• Загрузки
• Имея видео
• Объясните DT Fluid Cooler

Marley Geareducer® DRID. и надежная работа с 5-летней гарантией. Ременный привод опционально.

Широкий выбор продуктов
Выберите из моделей DT различных размеров и компоновок для удовлетворения ваших конкретных требований к охлаждению.

Прочная конструкция
Прочная оцинкованная сталь содержит высококачественные механические системы и системы теплопередачи. Варианты компонентов из нержавеющей стали, включая бассейн для сбора воды и змеевики теплопередачи с неизолированными трубами, позволяют адаптировать их к самым суровым условиям окружающей среды и продлить срок службы.

Трехходовые жалюзи на входе воздуха
Съемные жалюзи имеют три изменения направления для предотвращения разбрызгивания и воздействия солнечного света, чтобы ограничить рост водорослей.

Система распыления, устойчивая к засорению
Форсунки с большим отверстием помогают предотвратить скопление мусора и засорение.

Высокоэффективный осевой вентилятор
Лопасти вентилятора с регулируемым шагом позволяют максимально использовать номинальную мощность и оптимальную производительность градирни.

Высокоэффективный двигатель вентилятора
Двигатель TEFC с эксплуатационным коэффициентом 1,15 разработан в соответствии со спецификациями Marley и имеет специальную изоляцию для работы во влажных условиях градирни.

Каплеуловители из ПВХ
Высокоэффективные трехходовые каплеуловители из ПВХ ограничивают потери от уноса и легко снимаются для осмотра.

Большая дверца для доступа
Дверца обеспечивает удобный доступ к механической системе, каплеуловителям, системе распределения воды и теплообменникам.

Звукоизоляция
Охладитель жидкости DT, сертифицированный CTI, в стандартной комплектации поставляется с малошумным вентилятором Marley. Доступны несколько вариантов вентиляторов и шумоглушителей для удовлетворения более строгих требований к шумоподавлению.

Marley Reliability
Прочная конструкция, варианты материалов из оцинкованной и нержавеющей стали, высокоэффективная конструкция и наша пятилетняя гарантия на механические части обеспечивают стабильное охлаждение в широком диапазоне систем охлаждения с замкнутым контуром.

1. Технологическая жидкость прокачивается внутри теплообменников.

2. Оборотная вода перекачивается из сборника в напорную распределительную систему и равномерно распределяется по змеевикам.

3. Тепло передается от технологической жидкости циркулирующей воде, когда она течет по внешней стороне змеевиков теплопередачи.

4. Воздух, подаваемый через охладитель жидкости, испаряет небольшую часть циркулирующей воды, отдавая тепло в атмосферу.

Термостат насоса охладителя жидкости

Опубликовано в Технические данные, Библиотека | Tagged marleydtf, marleylw, marleymc, mhf, recoldjc, recoldjt, recoldjw, recoldmw, vtech |

Покупка охладителя сухого пива

Меню

Счет

Настройки

Язык

Английский

options", "triggerTarget":"#switcher-language-trigger-nav", "closeOnMouseLeave": false, "triggerClass":"active", "parentClass":"active", "buttons":null}}»>
• Нидерланды

На Biertap.eu вы всегда найдете широкий ассортимент сухих охладителей. Кулеры, которые вы видите онлайн в нашем магазине, доступны со склада.

Также в качестве мобильного охладителя пива

Сухие охладители пива – это охладители пива, которые через 5-10 минут после подключения готовы к розливу хорошо охлажденного напитка. Сухие градирни имеют компактные размеры и малый вес. Таким образом, эти кулеры очень подходят для мобильного использования и широко используются для сдачи в аренду или на фестивалях.

Загрузите нашу техническую документацию по сухим охладителям

Если вы хотите прочитать все еще раз, вы можете загрузить нашу техническую документацию по сухим охладителям. Внутри вы можете найти много информации о сухих градирнях Lindr.
Когда вы заполните форму ниже, вы получите от нас электронное письмо, содержащее ссылку для загрузки технического документа.

Электронная почта
Имя

Сортировать по Должность наименование товара Цена Осушать Установить нисходящее направление

Посмотреть как Сетка Список

Позиции 1–12 из 23

Страница

• Вы сейчас читаете страницу 1
• Страница 2
• Страница Следующий

Показывать

12 24 36

на страницу

Сортировать по Должность наименование товара Цена Осушать Установить нисходящее направление

Посмотреть как Сетка Список

Позиции 1–12 из 23

Страница

• Вы сейчас читаете страницу 1
• Страница 2
• Страница Следующий

Показывать

12 24 36

на страницу

Сухие охладители

Магазин по

Варианты покупок

Количество мотков

1. 1 9 Предметы
2. 2 14 Предметы

Количество точек ответвления

1. 1 9 Предметы
2. 2 14 Предметы
3. 3 0 Предметы
4. 4 0 Предметы
5. 5 0 Предметы
6. 6 0 Предметы
7. 8 0 Предметы

Производительность

1. 20 литров/час 1 вещь
2. 30 литров/час 1 вещь
3. 35 литров/час 3 Предметы
4. 40 литров/час 2 Предметы
5. 50 литров/час 8 Предметы
6. 90 литров/час 3 Предметы
7. 160 литров/час 3 Предметы
8. 300 литров/час 2 Предметы

Со встроенным воздушным компрессором

1. Да 12 Предметы
2. № 11 Предметы

Мощность

1. 253 Вт 1 вещь
2. 276 Вт 1 вещь
3. 322 Вт 4 Предметы
4. 345 Вт 2 Предметы
5. 368 Вт 1 вещь
6. 391 Вт 3 Предметы
7. 437 Вт 2 Предметы
8. 488 Вт 1 вещь
9. 506 Вт 1 вещь
10. 598 Вт 2 Предметы
11. 874 Вт 2 Предметы
12. 966 Вт 1 вещь
13. 1150 Вт 1 вещь
14. 1380 Вт 1 вещь

Мерк

1. Линдр 14 Предметы

Сухой охладитель Centaur Turbo с горловиной

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: Вы можете столкнуться с ошибками на нашем сайте при использовании Internet Explorer . Пожалуйста, рассмотрите возможность обновления вашего браузера или загрузите Google Chrome .

Кентавр (#30247)

Наша цена:

Старая цена:
Наша цена:

Наша цена: Цена продажи:

: $ (%)

:
Цена для участников:
(Члены экономят 5% на SmartPak)

:
Цена SmartPerks:
(Поскольку у вас есть добавки на AutoShip, вы экономите дополнительные 10% на этом и всех других предметах снаряжения и одежды SmartPak!)
Ваша цена:
(Вы экономите 5% как член . И, поскольку у вас есть добавки на AutoShip, вы экономите дополнительно 10% на этом и всех других предметах снаряжения и одежды SmartPak!)
Цена SmartPerks:
(Поскольку у вас есть добавки на AutoShip, вы можете сэкономить дополнительные 10% на этом и всех других предметах снаряжения и одежды SmartPak! Введите промо-код PERKS при оформлении заказа. )
Ваша цена:
(Вы экономите 5% как член . Поскольку у вас есть добавки на AutoShip, вы можете сэкономить дополнительные 10% на этом и всех других предметах снаряжения и одежды SmartPak! Введите промо-код PERKS при оформлении заказа.)

Бесплатная доставка (Подробности)

(Подробности)

Бесплатная доставка с соответствующим товаром

Свободная земля Доставка

Бесплатный возврат Доставка

Как всадники и покупатели в Интернете, мы знаем, что может быть сложно купить новую уздечку или пару ботинок, не примерив их. Вот почему мы переместили примерочную в вашу гостиную (или сарай)! От бриджей до одеял, если вы или ваша лошадь можете их примерить, вы можете вернуть их бесплатно! Просто запросите возврат с БЕСПЛАТНОЙ возвратной этикеткой SmartPak из истории заказов в течение 60 дней с даты покупки. И, конечно же, убедитесь, что товар находится в состоянии как новый с оригинальной упаковкой (мы сказали «примерочная» , а не «военная комната» !).

Настройте свою программу:

ОКОНЧАТЕЛЬНАЯ РАСПРОДАЖА — Этот товар не подлежит возврату или обмену.

ОКОНЧАТЕЛЬНАЯ РАСПРОДАЖА — Этот предмет не подлежит возврату или обмену.

на каждый заказ AutoShip (Подробности)

Автодоставка каждые дней

(Цена со скидкой будет отражена в вашей корзине)

Вам понравится наш AutoShip, потому что он:

• Ориентирован на счастливых пассажиров — никогда не беспокойтесь о том, что он закончится!
• Легко отложить или отменить онлайн в любое время
• Абсолютная гибкость — редактируйте свой заказ так часто, как хотите

ПЛЮС! Вы сэкономите % на каждой отправке, если закажете этот товар на автодоставке

.

на каждый заказ
AutoShip (Подробнее)

Вам понравится наш AutoShip, потому что он:

• Ориентирован на здоровье, потому что постоянство имеет ключевое значение
• Легко отложить или отменить онлайн в любое время
• Абсолютная гибкость — редактируйте свой заказ так часто, как хотите
• Ваш VIP-пропуск на БЕСПЛАТНЫЕ преимущества SmartPerks

ПЛЮС! Вы сэкономите % на каждой отправке, если закажете этот продукт на AutoShip

Цена за разовую отправку:

Зона поиска

Выберите частотуПремиум: доставка каждые 3 неделиОбычная: доставка каждые 4 недели

Как выбрать

Цена автодоставки:

Цена за отправку:

Автодоставка Экономия

Дата начала: Настройте свою программу на предполагаемую дату начала. Посмотреть предполагаемое расписание

Начните с зоны для штата, в котором вы находитесь. Даты, указанные на карте, указывают рекомендуемые даты начала и окончания поставок Fly Stoppers™. Вы можете захотеть сместить зону, если ваша высота или микроклимат необычны, или если вы находитесь на границе двух зон. Вы можете начать в любое время в течение летного сезона. Выберите «Круглый год» для климата, в котором мухи летают круглый год, и начните прямо сейчас.

Регулярные программы:	Доставка каждые 4 недели. Для низкой и средней численности мух, частого обращения с навозом и небольшого числа соседей.
Премиум программы:	Доставка каждые 3 недели. Для высоких уровней мух или еженедельной уборки навоза или домашнего скота.

Их имя

Их адрес электронной почты

Ваше имя

Ваш адрес электронной почты

Строка темы

Тело сообщения

не более 255 используемых символов

Только что вышел — закажи сегодня! Не ждите — осталось всего несколько!

Это для:

или добавить новый

Отмена

Войдите, чтобы выбрать существующий

Закажите в течение дня и получите его с доставкой по номеру

Добавьте эти товары в корзину, чтобы узнать предполагаемую дату прибытия. Доставка на

Гарантированная доставка в праздничные дни:

Стандартная доставка товара осуществляется, но может занять больше времени из-за количества праздничных дней.

Все индивидуальные товары персонализируются на нашем предприятии в Плимуте, Массачусетс, и похоже, что этого товара в настоящее время нет в наличии в этом месте.

Пожалуйста, позвоните по телефону 1-800-461-8898, чтобы заказать этот продукт.

Почему мы любим это

Turbo-Dry™ — это специально сконструированная ткань, которая отводит влагу в 3 раза быстрее! Turbo-Dry™ обеспечивает максимальное испарение пота, чтобы ваша лошадь действительно быстро высохла. Удобная эластичная ткань специально обработана для практически полного устранения статического электричества. Лист имеет застежку спереди и застежку на липучке, двойную перекрестную подвязку и хвостовой шнур.

Любимые свойства:

• Очень быстрое впитывание и высыхание.
• Удобная эластичная ткань с антистатической обработкой.
• Надежная застежка спереди, 2 поперечные подвязки, хвостовой шнур.

Ингредиенты

(Поддерживающая доза = )

Ингредиент	Сумма

Размеры

Початок (66–70 дюймов)
Лошадь (72–76 дюймов)
Большая лошадь (78–82 дюйма)

Что говорят клиенты:

Читать все отзывы

Отзывы

Сухая градирня Centaur Turbo Dry Cooler с горловиной сертифицирована 3,8 из 5 по 5.

Рейтинг 5 из 5 по TQHA21 от Отличный продукт. Мы любим продукты, которые мы получили. Это был большой заказ, и он был выполнен быстро. Кулеры очень качественно сделаны.

Дата публикации: 23.12.2021

Оценка 3 из 5 по Бекки из Красиво, но может быть слишком толсто Правда, я использовал это только дважды, однако, кажется, что он удерживает больше тепла, чем отводит пот. Моя лошадь была более потной после того, как ее надели, чтобы «остыть» через 30 минут после того, как мы закончили кататься, чем когда я снял след. Жюри еще не вынесено, но если вы ищете легкое одеяло для интерьера, это может быть хорошим вариантом!

Дата публикации: 24.12.2020

Оценка 3 из 5 по Молли из Работает мало — качество кажется хорошим Согласитесь с другими отзывами, что этот кулер работает мало. Мой OTTB 16.1 и обычно носит 76. Этот кулер едва подходит, и, поскольку он продолжает набирать вес и набирать вес, я боюсь, что он перерастет его. Качество этого кулера кажется солидным, и он выглядит красиво, но я не обнаружил, чтобы он сушил потные участки быстрее, чем без кулера. Во всяком случае, это, кажется, продлевает высыхание. Несмотря на это, я собираюсь продолжать использовать его, пока он не перерастет, чтобы держать его в тепле, пока его пот высохнет этой зимой, даже если это займет немного больше времени!

Дата публикации: 2020-12-14

Оценка 3 из 5 по Lexjd из Побежал Смолл — вернулся Качество казалось отличным, но я заказал лошадь (72–76 дюймов) для своего QH Paint, который обычно носит 74–75 дюймов. Это было настолько плотно, что я не мог закрыть передние застежки, и я не мог застегнуть застежки в пределах 6 дюймов от крючка. Я был разочарован тем, что пришлось вернуть кулер.
