Стыковка бруса в углах: сращивание по длине, угловое соединение, стыковка

Соединение бруса в углах: способы, схемы, фото, видео

Если вы решили ставить сруб сами, вам необходимо задуматься о соединение бруса в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.

Независимо от того, из чего складывается сруб, есть два типа соединений углах:

• с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
• или без остатка.

При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.

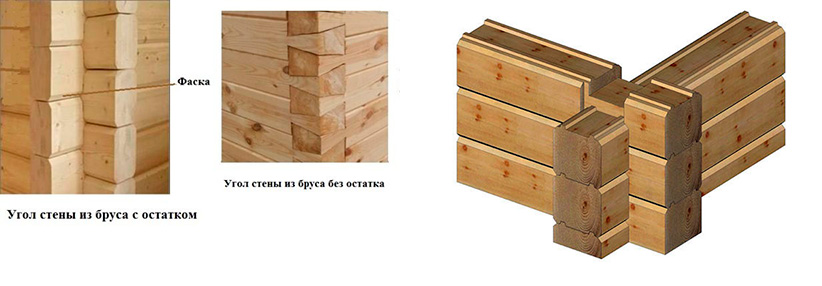

Угол в срубе может быть с остатком или без

Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.

Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.

С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох). В результате сруб из бруса складывается во много раз быстрее.

Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

Сруб в чашу

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже.  Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Бревно в охряп

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

• Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
• Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по ½ значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
• Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
• Берем соответствующие размеры из таблицы и размечаем их на болване.
• Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

  Так выглядит угол из бревен в лапу (ласточкин хвост из-за того, что соединение в виде трапеции)

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом,  найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Стыковка бруса с остатком

Самый простой способ стыковки бруса в углах сруба  — «в пол дерева». Вырезают прямоугольный паз, размеры которого зависят от толщины бруса и составляют. Глубина выемки — половина толщины бруса. Потому и называется «в полдерева».

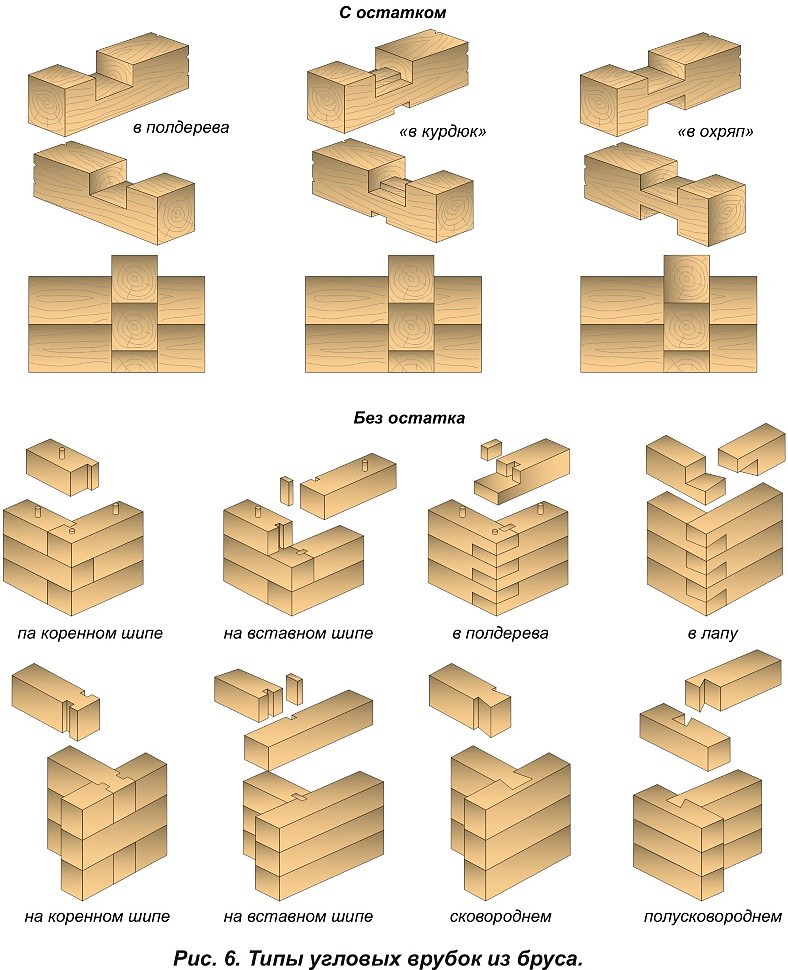

Соединение бруса в углах с остатком — в полдерева, в курдюк, в охряп

Способ «в курдюк» отличается наличием дополнительного шипа, который обеспечивает более прочное и надежное соединение, но требует большего плотницкого мастерства. Более сложным является соединение бруса в охряп. Тут нельзя ошибиться при расчете ширины перемычки, но реализуется он намного проще, чем на бревне: геометрия тут стандартная и можно использовать шаблон, что значительно ускоряет работу, и ошибка может быть тогда только при выпиливании.

Соединение бруса в углу без остатка

Есть несколько типов соединения. Традиционно для бань и домов используются  «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

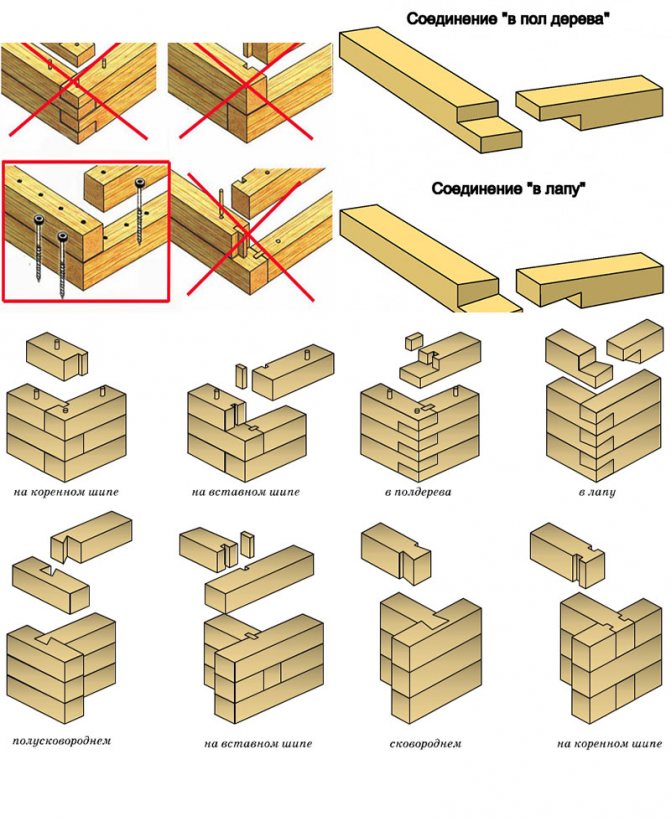

Стыковка бруса в углу без остатка: в полдерева и в лапу

Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном —  для возведения хозяйственных построек.

Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.

Соединение бруса встык

Также есть способы сборки встык со шпонками разной формы.

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.

Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.

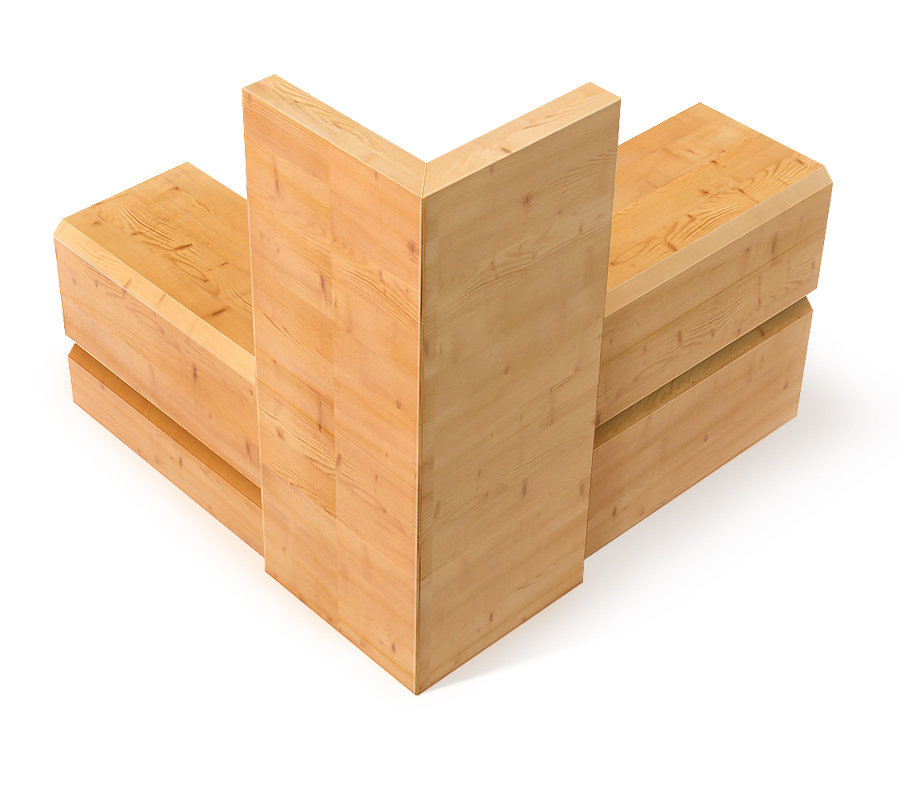

Соединение бруса по панельной технологии: быстро, тепло и надежно

Как соединить бус в длину

Самый простой способ — в полдерева. Его конфигурация и форма аналогичны тем, которые делают при соединении угла. Но недостаток такого метода сращивания в том, что при возникновении продольных сил, которые могут возникать при усушке или подвижках грунта, такое соединение легко разрывается. Образуется сплошная щель.

Соединение бруса в длину

Таким же недостатком обладает косой накладной замок: его легко рассоединить. Если вам необходима надежная стыковка бруса, используйте прямой накладной замок. Как видите, за счет выступа, прижатый расположенными сверху венцами и весом кровли, он будет сопротивляться силам продольного растяжения (и сжатия тоже). Он сложнее в исполнении, но в разы надежнее.

видео-инструкция как соединить своими руками, особенности лабиринтов, стыковки под 135 градусов, способы, цена, фото

Статьи

В большинстве своем брус в углах соединяется так же, как и бревна, однако есть и некоторые особенности. И скорее всего, строительство деревянного дома для частного застройщика не является ежедневным занятием, поэтому наем профессиональной бригады не всегда является оправданным. Поэтому сегодня есть идеальная возможность узнать, как самостоятельно справиться с таким, казалось бы, очень сложным делом. Ниже мы расскажем – как правильно и надежно производить угловые соединения бруса.

Для одних вам понадобится только навыки владения бензопилой, для других – достаточно иметь опыт работы с топором и электролобзиком. В любом случае – в итоге вы получите надежный и не продуваемый ветрами угол в деревянном доме.

Угловое соединение бруса по методу «в коренной шип»

Основные виды углов сруба

Как уже было сказано, они напоминают бревенчатые соединения.

И точно также их принято делить на углы:

• с остатком;
• без остатка.

У каждого способа есть также несколько собственных вариантов сопряжения. Они зависят от способа формирования угла. Ниже об этом разберемся детальнее.

Способы соединения бруса в углах с остатком

Укладка с остатком

По давней привычке, пришедшей еще из бревенчатых соединений, сопряжения бруса с остатком называют также «в обло». И то, и то – абсолютно правильно, так как само слово «обло» и означает «с остатком». Есть несколько вариантов сборки данной замочной конструкции:

Односторонний	Узел состоит из поперечного надпила, выполняющегося в каждом сопрягающемся элементе; Его ширина должна соответствовать ширине бруса; Расположен паз сверху детали; Обычно такое соединение применяется для профилированного бруса, но может использоваться и для всех остальных типов данного стройматериала. Связано это с его специфической конструкцией.
Двусторонний	Делают два пропила – сверху бруса и снизу него; Глубина паза составляет 1/4 часть толщины стройматериала; Соединение применяется для клееного, профилированного и простого материала; В работе требуется особая точность.
Четырехсторонний	В данном случае пропилы уже делают с 4-х сторон, из-за чего прочность строения увеличивается; Укладка в данном случае напоминает обычный конструктор, работа с которым облегчается благодаря конструкции узла; Венцы монтируются поперечно друг на друге.

Совет: любой из способов подходит для разных типов бруса, включая обычный, профилированный и клееный.

Как соединить брус на углах без остатка

Установка без остатка

Не всем застройщикам нравится, когда из стен торчат части бруса. В бревенчатых постройках это еще можно как-то отнести к старому стилю, но когда речь заходит о домах из новых стройматериалов, большинство домовладельцев стараются использовать вариант «без остатка», который также называется «в лапу».

У него, как и у предыдущего, есть также несколько видов:

1. «В стык» — самое простое соединение, благодаря которому брусья не нужно повреждать обработкой.
   В данном случае при укладке венцов применяют специальный строительный крепеж, крепя элементы с помощью:

• скоб;
• уголков;
• металлических пластин с шипами, для фиксации которых применяют гвозди;
• металлических крепежных уголков для создания Т-образных сопряжений. Они облегчают и ускоряют монтаж

Метод несколько рискованный, так как венцы между собой держит только лишь крепеж. Необходимо, чтобы торцы у брусьев были максимально геометрически правильными и ровными, не имели деформаций и сколов. В противном случае добиться герметичности угла будет проблематично.

Лабиринт в угловом соединении бруса– новый способ фиксации венцов

Использование металлических уголков помогает сократить процесс строительства, однако их следует подбирать по размеру сечения используемого деревянного бруса.

Совет: не применяйте уголки для соединения профилированного или клееного стройматериала, они будут видны и из-за этого придется делать отделку стен.

Какой бы ни была геометрическая точность элементов, трудно будет уберечь брус от продуваемости мест соединений ветром и поперечной устойчивости. В любом случае придется такие углы дополнительно утеплять.

Совет: не применяйте метод для домов большой площади, потребуются значительные затраты на его утепление.

2. Шпонки – их делают из древесины прочных сортов. Устанавливают их в пропиленные пазы, которые нужно будет сделать заранее, и используются они как вкладыш. Благодаря такой конструкции два бруса удерживаются между собой и не перемещаются относительно друг друга.

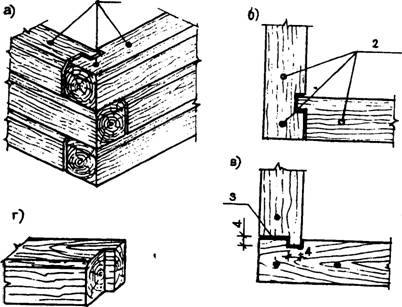

Соединение углов из бруса с помощью деревянной вставной шпонки

Форма у шпонок может быть:

• продольной;
• поперечной;
• косой.

От этого зависит тип ее фиксирования в узле. Лучшим считается косой метод, однако своими руками без определенных навыков сделать его проблематично;

3. «В коренной шип» — наиболее часто встречающееся крепление. Формируется оно на торцах брусьев, где на одном делают паз, а на другом — прямоугольный профиль. Их может быть в пределах 1-5. Необходимо учесть, что чем сложнее будет конструкция, тем прочность ее будет уменьшаться. Поэтому перед проведением распилов необходимо все тщательно рассчитать.
   В процессе укладки применяют утеплитель изо льна или джутового волокна. Поэтому такой крепеж получил и другое название – «теплый угол». Благодаря сложности данного сопряжения элементов и при использовании такого метода для профилированного бруса, утепление угла не производится.

В коттеджах из клееного бруса для увеличения надежности места соединения используют деревянные нагели (стержни круглого сечения), которые вбивают в торец. Металлические обычно не используют, так как при рассыхании они становятся видны. В данной ситуации рекомендуем применять крепежные уголки, с помощью которых удастся усилить конструкцию.

Металлический уголок применяется, чтобы соединить брус под углом 135 градусов

Несколько рекомендаций:

1. Для укладки углов из бруса применяют:

• присеки – общее название соединения, когда используют шип и паз;
• нагели – стержни из дерева или металла;
• курдюки – продольный выступ в месте посадки бревна;

2. Обязательно в пазе во время сборки оставляют некоторый зазор, тогда брус сможет свободно двигаться в период усадки, иначе стена может деформироваться. И пусть это увеличит время общей работы, в конечном итоге брусовый дом не будет страдать от ее последствий.

Монтаж профилированного бруса в угол

Если проанализировать методы угловых соединений, которые чаще всего применяются при возведении коттеджей из профилированного бруса, победителем становится вариант под названием «в теплый угол».

К нему еще также относят сопряжения:

• «коренным шипом»;
• шпонками;
• «ласточкиным хвостом».

На фото – соединяем методом «ласточкин хвост»

Метод «ласточкин хвост»

В торце следует выпилить особый наклонный паз и шип, при этом особое внимание отводится точным размерам. Благодаря этому соединение будет прочным и с низкими теплопотерями. Получившийся замок никак не будет портить наружные и внутренние стены.

Инструкция по изготовлению соединения «в теплый угол»:

1. Сделайте разметку, для чего лучше всего использовать трафарет;
2. Выпилите пилой с одной стороны паз, с другой – шип;
3. Соедините элементы между собой;
4. Проложите между ними утеплитель;
5. Закрепите соединение деревянными нагелями, можно и металлическими. Для повышения жесткости можете внутри установить крепежные уголки.

Совет: при монтаже чередуйте ряды с пазами и шипами, тогда стена будет иметь эстетичный вид, а сам угол будет максимально прочным.

Положительные качества конструкции:

• надежность и не продуваемость за счет точных размеров профилированного материала;
• не используются гвозди, достаточно деревянного замка, что уменьшает время на строительство и общие затраты;
• по завершению усадочных процессов вести угол не будет;
• снаружи нет выступающих элементов, что облегчает выполнение внешней отделки;
• гарантированная герметичность.

«Теплый угол» не нуждается в дополнительном утеплителе

Из минусов:

• выпиливание возможно только вручную;
• если заказывать крепеж у сторонних компаний, его цена будет высокой.

Вывод

Методы соединения брусьев в углах напоминают точно такое же, как и для бревен, однако с некоторыми особенностями. Чаще всего используют способы – «с остатком» или без него. Для профилированного бруса обычно выбирают способ – «в теплый угол». Видео в этой статье позволит найти дополнительную информацию по вышеуказанной теме.

Палуба

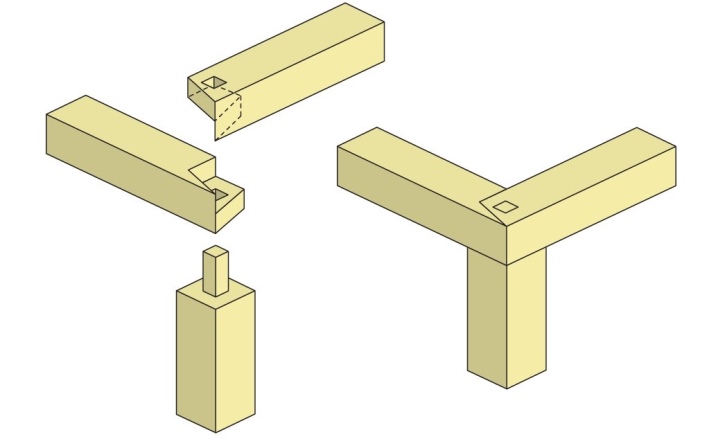

— Как я могу прикрепить угловые балки к стойке?

спросил

6 лет, 6 месяцев назад

Изменено 5 лет, 8 месяцев назад

Просмотрено 11 тысяч раз

Я проектирую настил из балок 3-2×10, поддерживаемых стойками 6×6. Я знаю, что когда балки проходят прямо через стойки, я могу использовать любое количество кронштейнов, предназначенных для этой цели, например Simpson AC4 (или AC6, в моем случае):

А как насчет углов, где луч не прямой? В моем проекте есть углы под 45 градусов:

У меня также есть одно место, где один луч пересекает другой под углом 45 градусов:

Как правильно выполнить эти соединения?

• настил
• несущий
• балка

Существует множество способов крепления балок к стойкам, и вам не обязательно нужны специальные кронштейны.

Расположите ваши балки под углом, чтобы они сходились вместе в соответствующем разрезе пополам верхней части стойки, и используйте любые средства, чтобы удерживать их в нужном положении… дюбели, угловые винты и т. д.

В случае, показанном на втором изображении, я бы предпочел использовать перекошенную вешалку и повесить наклонную балку на два других. Если ваши балки действительно имеют показанное смещение, все немного усложняется, но, возможно, короткий третий элемент, прикрепленный болтами к правой балке, упростит ситуацию.

3

Вы можете использовать 2 стойки в угловом углу, по одной для каждой из наклонных балок, расположенные под углом параллельно ходу балки. Под углом концы балки там, где они соединяются и прикручиваются друг к другу.

В качестве альтернативы вы можете сделать надрез на одной стойке и сделать надрез под углом, где это необходимо. На самом деле, вырезание стоек 6×6 является более дешевым решением и, по крайней мере, столь же конструктивно (если не более).

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Не секретный метод соединения балок под углом

Общие советы по Revit

• ·6 мая 2016 г.
• ·Карл Таннер

Как говорится, есть много способов содрать шкуру с кота (какая ужасная поговорка – бедные коты!). И, как и в большинстве вещей в Revit, существует множество способов добиться одного и того же результата. Удивительно, как мы можем изучить процесс одним способом, а затем продолжать использовать этот процесс, потому что вы думаете, что это только способ, даже если есть лучшее решение! Это случилось со мной недавно в связи с тем, как соединяются балки, особенно соединений балок под углом. Сначала я покажу вам, как я всегда делал это, а затем я покажу вам, как я научился совсем недавно.

Соединение балки под углом – Метод 1

Итак, здесь у нас две балки 200PFC, соединенные вместе, и мы хотели бы сделать это соединение под углом. Я всегда подходил к этому, расширяя лучи так, чтобы они перекрывались (перетаскивая стрелки, а не точку), а затем создавая Базовая плоскость на линии митры. Затем, наконец, с помощью инструмента для резки (опция «Множественный разрез») разрежьте обе балки по опорной плоскости:

Итак, процесс состоит из трех шагов. Это немного хлопотно, и вы создали опорную плоскость, которая может немного запутаться в большом проекте, в котором уже много.

Соединение балок под углом — Метод 2

Теперь метод , который я только что изучил (хотя он существовал всегда), заключается в использовании ‘ Инструмент для соединения балок/колонн. Этот инструмент настолько прост! После того как вы нажмете кнопку «Соединение балки/колонны» (на вкладке «Изменить»), рядом с каждым соединением балки/балки и балки/колонны появятся маленькие синие стрелки.

Просто нажимайте на стрелки, чтобы переключаться между параметрами соединения, пока не дойдете до соединения под углом. Так просто! Он работает почти так же, как инструмент для соединения стен .

Так просто, что я не могу поверить, что не знал об этом раньше!

Несколько моментов, о которых следует помнить в отношении  Соединения балок/колонн  инструмент:

• Вариант соединения под углом доступен только для балок одного и того же типа .
