Соединения арматуры муфтами с конической резьбой

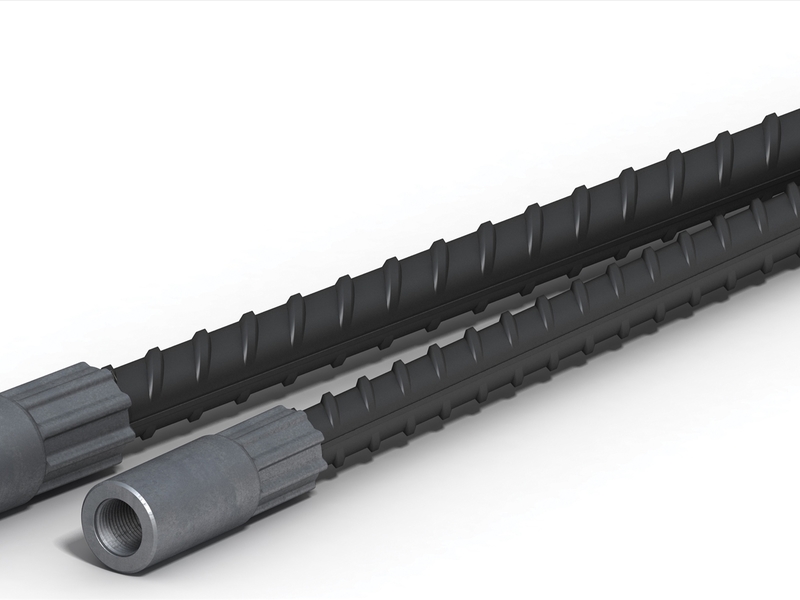

Соединение арматуры муфтами с конической резьбой

Соединение арматуры можно проводить несколькими способами. Наиболее распространенный метод – стыковка стержней при помощи муфт с резьбой внутри. У муфт может быть два разных вида резьбы: коническая или «арматурная». При конической резьбе необходимо наносить резьбу на концы стержней арматуры. Подобная услуга представляется некоторыми производителями арматуры. Кроме этого, можно воспользоваться резьбонарезными устройствами и установить их у себя в мастерских или на самой стройплощадке. Применение муфт с конической резьбой дает возможность без проблем наращивать конструкции.

   В мировой практике накоплен большой опыт по стыкованию арматурных стержней периодического профиля (невинтовых) при помощи соединительных элементов — муфт. Наиболее перспективной системой стыковки арматуры являются системы с муфтами на конической резьбе. По сравнению с цилиндрической резьбой данные муфты отличаются меньшими габаритными размерами (внешний радиус муфты о/1,3 диаметра арматуры, длина о/3,5 диаметра арматуры), что особенно выгодно в насыщенных арматурой каркасах и при стыковании арматуры колонн, в которых зазор между арматурными стержнями зачастую не превышает размеров крупного заполнителя бетона. Использование конической резьбы позволяет также избежать концентрации напряжений в стыке и обеспечивает наибольшую (по сравнению с цилиндрической) концентрацию материала в опасном (наиболее нагруженном) сечении муфты.

В настоящее время единственной сертифицированной и допущенной к применению на строительных объектах Российской Федерации являются муфтовые соединения, на которые НИИЖБом выпущены технические условия ТУ 4842-196-46854090-2005, позволяющие полностью заменять стыки на ванной сварке на муфтовые соединения.

—  Область применения муфтовых соединений на конической резьбе не ограничена.

—  Механические стыки существенно ускоряют и упрощают процесс арматурных работ.

—  Стыкование двух арматурных стержней большого диаметра занимает не более 5-10 минут.
   Это время включает в себя нарезку на торце арматурного стержня конической резьбы, центрирование стержней в муфте и закручивание муфты

   динамометрическим ключом.

—  Упрощается процедура контроля стыков


Необходимо производить разрыв 2-х стыков из каждой партии, что несопоставимо по трудоемкости с контролем ванной сварки, где зачастую каждый

   стык необходимо контролировать радиографическим методом.

— Механические соединения позволяют увеличить расстояние между арматурными стержнями и идеально подходят для быстрой и простой установки арматуры

  при использовании скользящей или шагающей опалубки.

На стройплощадке необходимо и достаточно иметь одну машину для нарезания конусной резьбы ZLB-09 и муфты

Для того, чтобы соединить арматуру HRB335/400, φ16мм — φ 40мм.

Механическое свойство соединения может удовлетворить техническим условиям Стандартов:

 Евро ACI318-89, ACI359-86, ACI349-89,

    Британии  BS8110-97,

Германии DIN1045,

Китая JGJ107-96 и JGJ109-96

России ТУ 4842-196-46854090-2005.

Стандартное соединение



диаметр арматуры	Ф16mm	Ф18mm	Ф20mm	Ф22mm	Ф25mm	Ф28mm	Ф32mm	Ф36mm	Ф40mm
D(mm）/ L (mm)	25/65	28/75	30/85	32/95	35/95	39/105	44/115	48/125	52/135
I (mm)	30	35	40	45	45	50	55	60	65

Параметры переходной муфты:

диаметр арматуры		муфта		длина резьбы
Ф1	Ф2	D（mm）	L(mm)	I1(mm)	I2(mm)
32mm	20mm	44	105	55	40
20mm	16mm	32	75	40	30
32mm	22mm	44	110	55	45
22mm	16mm	32	80	45	30
22mm	20mm	32	90	45	40
28mm	22mm	39	105	50	45
25mm	22mm	35	100	45	45
32mm	28mm	44	120	55	50
28mm	25mm	39	110	50	45

Механические свойства стандартных муфт:

материал	диаметр образца	термическая обработка	σs	σb	δs	Ψ	χk	без термической обработки	отжиг
45 #	25	нормализация	≥ 355	≥ 600	≥ 16	> 40	≥ 39	≤ 241HB	≤ 197HB

Примечание:

 σs: предел текучести,

σb: предел прочности,

δs: удлинение,

Ψ: сужение

HB: твёрдость по Бринеллю,

χk: ударная вязкость

Стыковка арматуры муфтами или нахлестам, сколько диаметр ☛ Советы Строителей На DomoStr0y.

ru

Содержание

• Виды стыковки
• Основные положения СНиП
• Механический способ соединения
• Величины при перехлесте

Нахлест арматуры является самым простым и надежным способом соединения стержней между собой. Нахлест гарантирует длительную эксплуатацию любого бетонного сооружения. Несмотря на свою простоту, есть несколько моментов, которые нужно изучить перед началом работы. В СНиП есть отдельные пункты, посвященные соединению стержней арматуры, поэтому в этой статье мы пройдемся по основным положениям. Также стоит затронуть и другие способы стыковки стержней, с которыми стоит ознакомиться.

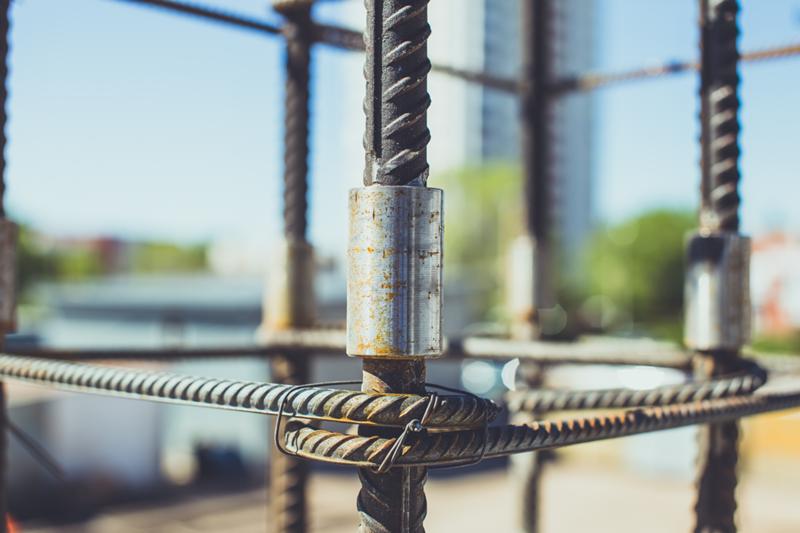

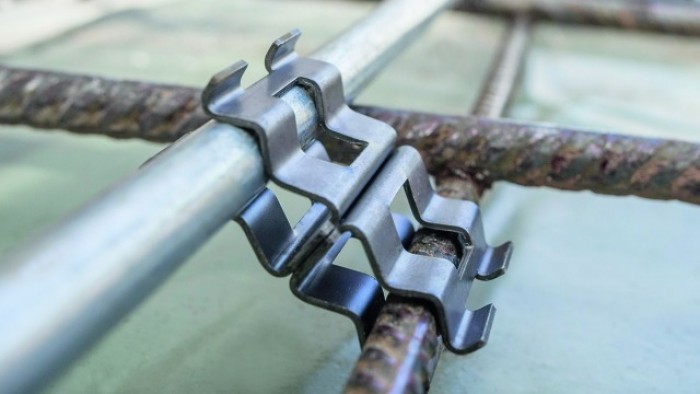

На фото показан процесс соединения арматуры.

Виды стыковки

Нормы и правила по соединению стержней арматуры описаны в СНиП, сегодня используется три вида: сварочные, механические соединения и нахлест. Со сварочными работами должно быть все понятно, что касается механических вариантов, то в этом случае соединение стержней происходит при помощи спрессованных или резьбовых муфт. Нас интересует нахлест арматуры, поэтому рассмотрим три вида этого соединения:

• стержни с петлями, лапками или крюками – самый простой вид для работы своими руками,
• арматура с прямыми концами приваркой или монтажом,
• профильные прутья.

Нахлест применяется в том случае, если сечение стержней не превышает 40 мм. В документе ACI 318-05 сказано, что сечение должно быть не более 36 мм. Этот диапазон был выбран лишь потому, что не было зарегистрированных испытаний с использованием больших диаметров, соответственно, подтверждения безопасности соединения в СНиП нет.

Схема стыков. Здесь показано соединение для ленточного фундамента.

Основные положения СНиП

Правила и нормы строительства запрещают скреплять стержни в зонах приложения и местах, где на конструкцию действует максимальная загрузка. Монтаж стержней может осуществляться как с вязальной проволокой, так и без нее. Что касается арматуры, сечение которой составляет 25-30 миллиметров, то здесь специалисты рекомендуют использовать муфтовое или спрессованное соединения.

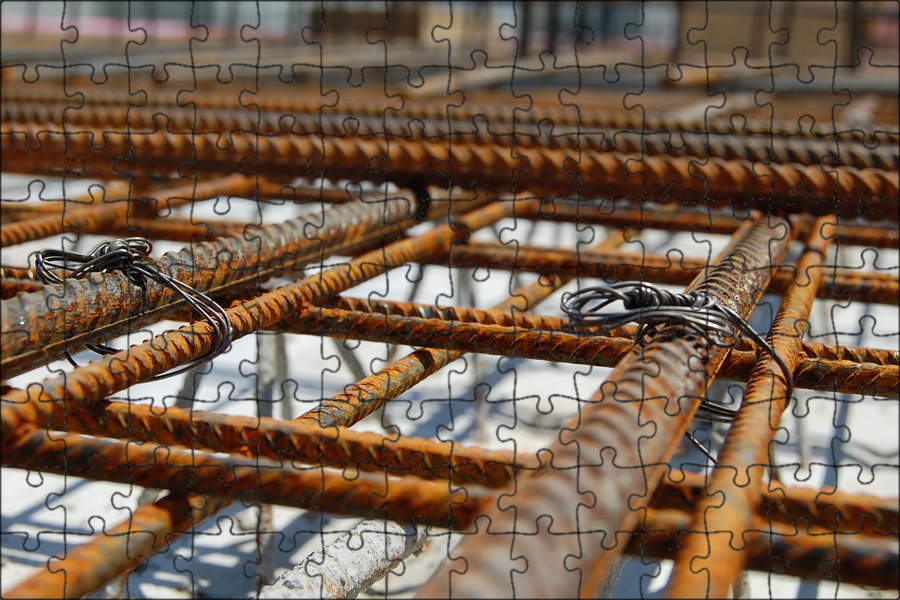

Между стержнями, которые будут идти внахлест, должно быть расстояние минимум 25 миллиметров и выше, тогда бетон сможет заполнить весь каркас будущего сооружения. Также нахлест может быть выполнен при помощи вязальной проволоки, в таком случае дистанция между стержнями можно быть равно 0. Наибольшее расстояние между прутьями необходимо выбирать так, чтобы оно не превышало 4-х диаметров арматурных элементов. Что касается расстояния между парами стыков, то при таком виде крепления оно должно быть не менее 30 миллиметров, но и не меньше двух диаметров.

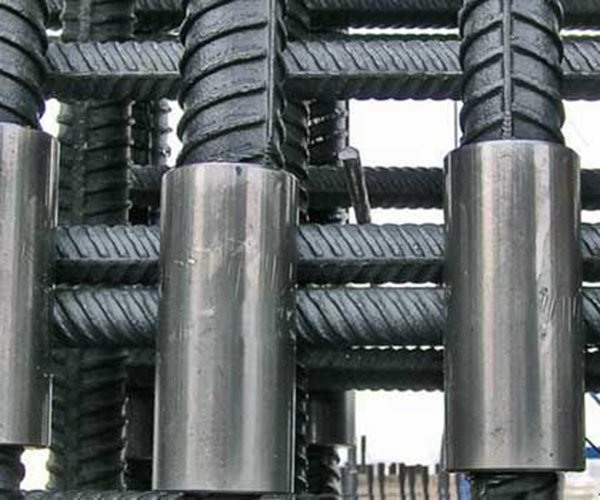

Механический способ соединения

Схема армирования, где используются ребра жесткости. Под номером «1» указана армированная сетка, под номером «2» — вертикальные прутья.

Если прутья будут стыковаться при помощи механического соединения, то обязательным требованием будет наличие гидравлического пресса. Что касается материалов, то для этого процесса нужны прутья, а также резьбовая и прессованная муфты.

Технология механического соединения является одной из самых простых, проходит монтаж следующим образом:

• На стержень необходимо надеть муфту.
• Далее происходит обжим при помощи пресса.
• Для следующего стержня арматуры схема работы повторяется.

Как видите, процесс проходит достаточно быстро. В качестве альтернативы муфтам могут использоваться толстостенные трубы. Также применяются муфты с центральной перегородкой. Механическое соединение используется для прутьев разного диаметров, так как в работе участвует гидравлический пресс. Главный плюс этого способа для частного строительства заключается в том, что справить с монтажом можно своими руками. Вам не придется нанимать рабочих, так как прессом может работать даже начинающий строитель

Величины при перехлесте

Длина прутков в первую очередь зависит от сечения арматуры, поэтому определиться с выбором вам поможет следующая таблица, в которой собранны основные размеры по СНиП:

В СНиП также можно найти таблицы, где указана длина анкеровки, в зависимости от марки бетонной смеси. Длина может зависеть и от типа арматура (на растяжение или на сжатие). К примеру, для марки цементной смеси M450 длина составляет 20 сантиметров. Длина для бетона более низкого качества M250 будет уже 158 сантиметров.

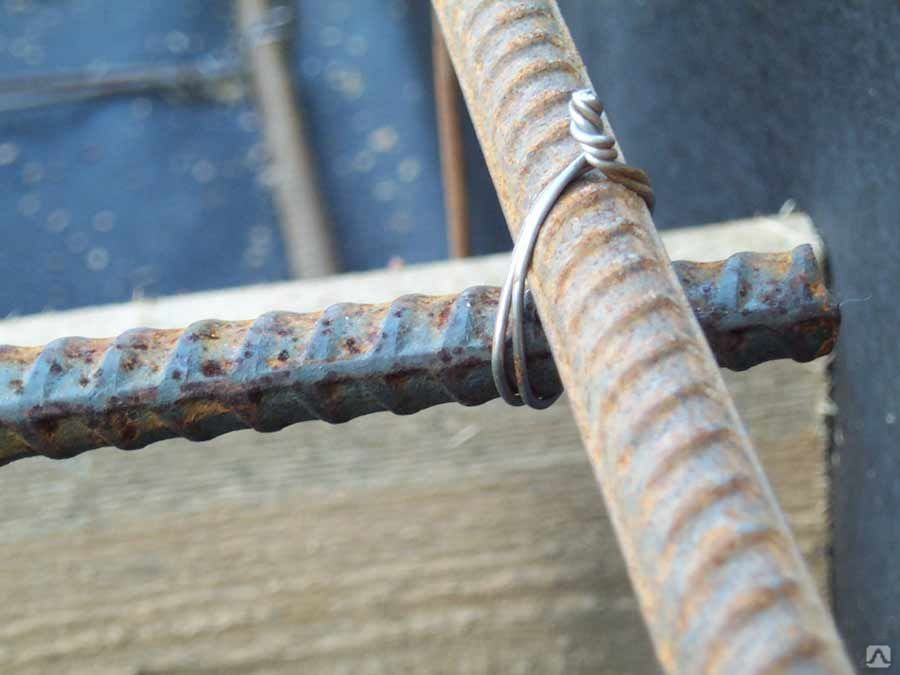

На фото показана стыковка, здесь используется нахлест. Определить тип соединения для вашей конструкции должен профессионал, к примеру, для тяжелых конструкций лучше использовать муфтовое соединение.

Теперь вы знаете, сколько диаметров составляет минимальное расстояние и сколько составляет длина стержней, в зависимости от марки бетонной смеси. Осталось пройтись по нескольким важным пунктам СНиП:

• Если используется нахлест, то в монтаже в обязательном порядке должны использоваться добавочные прутья – это обязательное требование СНиП,

Нахлест, где соединение имеет вид крестообразной формы, должен выполняться при помощи отожженной проволокой или хомутов.

Муфта, Соединительная арматура, Полная муфта, Полумуфта, Переходная муфта

Соединительные фитинги используются для трубопроводов для жидкости, в которых каждая концевая часть двух соединяемых труб снабжена обжимным адаптером, несущим необходимые средства для соединения или разъединения. трубки, не нарушая запрессованного адаптера.

Наш ассортимент соединительных фитингов доступен из алюминия, стали и бронзы.

Муфты для труб пользуются большим спросом на рынке фитингов. Муфты для труб — это фитинги, которые помогают удлинять или заканчивать участки трубопровода. Эти фитинги также используются для изменения размера трубы. Муфты удлиняют участок, соединяя два отрезка трубы. Они известны как уменьшенная муфта, если они используются для соединения труб разных размеров. Муфты также известны как ремонтные муфты. Эти муфты не имеют упоров или выступов и могут быть закреплены в любом месте по длине трубы для предотвращения утечки любого рода.

Полная сочетная фитинга

Получительские фитинги

Связание с редакцией

Материал: ASTM A105, F304, F316, F304L, F316L, ASTM, F11, F22 и F919 9000. 9000.7000, 20000, A182, F11, F22, и F919 9000. 9000.: 2000.

Размер: от 1/4 до 4 дюймов

Стандарт: ANSI B16.9/B16.28 и MSS SP-43/SP-75

Соединительные концы: под сварку встык, с резьбой

Типы резьбы: NU, EU, STC, LTC и BTC

Обработка поверхности: Дробеструйная обработка, антикоррозийный мазут

Упаковка: Фанерный ящик/поддон/другое

Муфта насосно-компрессорная

Муфта насосно-компрессорная является буровым инструментом на нефтяных месторождениях, в основном для соединения НКТ. Соединение НКТ в основном направлено на решение существующих соединений, которые легко создаются из-за проблем концентрации напряжения усталостного разрушения.



Спецификация фитинга, стандарт и идентификация

Существуют различные варианты фитингов для труб, изготовленных из различных материалов и доступных в различных формах и размерах.

• Стандарты и сертификаты для фитингов
• Различают колено и изгиб трубы?
• Длина внешней дуги отвода
• Допуск для фитингов для стыковой сварки
• Трубы и фитинги, стандарты ASME
• Стандарт ASTM A234 Спецификация
• АСМЭ Б16. 9
• АСМЭ Б16.28
• АНСИ/АСМЭ Б16.25
• МСС СП-97
• Технические характеристики и стандарты фитингов
• Установочные размеры и размеры
• Какова функция сильфонного компенсатора из нержавеющей стали?
• Как они работают? Канальные воздушные системы
• Аксессуары для компенсаторов
• Режимы отказа компенсатора
• Надежное исследование компенсатора
• Наиболее распространенные типы фланцев
• Классы давления фланцев
• Применение фланцев
• Использование фланцев с приварной шейкой
• Облицовка согласно EN 1092-1
• Основные элементы фланца
• Применение фитингов и рынки
• Углеродистая сталь VS. фитинги из нержавеющей стали
• Что такое фитинги?
• Стандарты трубной арматуры
• Процесс производства фитингов
• Испытание фитингов
• Наш рынок гибки
• Определение отвода трубы
• Фаска торцов фитингов
• Какие ребристые трубы используются в теплообменниках с воздушным охлаждением?
• Зачем использовать алюминиевые ребра?
• Широко используемые алюминиевые экструдированные ребристые трубы
• Зачем использовать ребристую трубку в теплообменнике?
• Почему в котлах используются ребристые трубы?
• Преимущество теплообменника с ребристыми трубками
• Технология на различных ребристых трубах
• Зачем использовать ребристую трубу из нержавеющей стали?

Наша команда имеет высокую квалификацию и опыт в обслуживании и производстве всех видов стальных материалов.

• Стандарты
• Процесс
• Материал
• Приложения
• ASTM A234 WPB
• АСТМ А213
• АСТМ А333
• АСТМ А335
• АСТМ А78/А178М
• Базальт литой
• Фитинги для труб с базальтовым покрытием
• Компенсаторы с керамическим покрытием
• Боковой тройник с керамической футеровкой
• Труба хромомолибденовая A335
• A333 Низкотемпературная трубка
• Ребристая труба, котельные трубы
• Противоэрозионные экраны для труб
• Стальная пластина
• Трубы из легированной стали склад

Copyright © 2000-2022 Sunny Steel Enterprise Ltd. Все права защищены ICP No.:08010763

Типы соединений труб: фитинги

Трубная муфта или муфта применяется для соединения или соединения секции трубы. Для соединения труб доступны различные типы трубных муфт. У каждого типа есть свои приложения. Иногда соединители труб также используются с клеями или прокладками для соединения труб.

Содержание

• Какие бывают типы трубных муфт?
• Применение муфт, используемых в трубах?
• Материалы, используемые для соединения труб?
• Различные типы трубных муфт?
• Выбор трубной муфты

Какие существуют типы трубной муфты?

Трубная муфта  – тип   фитинга  , используемый для соединения или соединения секций труб одинакового или разного диаметра.

Внутренняя трубная резьба, раструбное расположение или возможность пайки, пайки или сварки доступны для соединения секции трубы с помощью муфты.

Применение муфт, используемых в трубах?

Соединительные трубы имеют следующие области применения.

1. Соедините трубы одинакового или разного диаметра, чтобы увеличить общую длину трубы.
2. Соединительные муфты необходимы для соединения сломанных труб или участков утечки.
3. Для соединения труб разного диаметра.

Материалы, используемые в трубной муфте?

Следующие материалы используются для изготовления трубной муфты.

• ПВХ
• Алюминий
• Латунь
• Медь
• Бронза
• Нержавеющая сталь

Мы предлагаем вам также прочитать эту статью о типах фланцев с изображениями, используемых в системе трубопроводов.

Различные типы трубных муфт?

На рынке доступны следующие типы трубных муфт в зависимости от их конструкции и принципа работы.

• В соответствии с конструкцией
  • Полное соединение
  • Полумуфта
• Согласно Рабочей
• Компрессионная муфта
• Муфта скольжения
• В зависимости от типа применения
• Муфта-переходник
• Постоянная трубная муфта
• Съемная трубная муфта
• В соответствии с материалом трубной муфты
  • Трубная муфта из ПВХ
  • Резиновая трубная муфта
  • Гибкая трубная муфта
  • Трубная муфта из углеродистой стали
  • соединение трубы из нержавеющей стали

Мы подробно обсудим все вышеперечисленные муфты.

Полное соединение

В соответствии со стандартами ASME B16.11 и ASTM A182 SS доступны различные типы полных соединений для соединения труб диаметром от 1/8 дюйма до 4 дюймов. Эти муфты могут быть резьбовыми или муфтовыми.

Полумуфта

Полумуфта — тип соединителя, используемого для соединения двух труб или труб с другими аксессуарами. Один конец полумуфты имеет резьбу или раструб. Тогда как другой конец муфты соединяется с трубой при помощи сварки.

Компрессионная муфта

Компрессионная муфта — это тип муфты, используемый для соединения выровненных труб или труб с другими трубными фитингами. При этом над стыком труб надевается шлицевая коническая втулка, муфта и два фланца наводятся на втулку для обеспечения необходимого контактного давления.

Скользящая муфта

Скользящая муфта представляет собой простое в установке соединение, состоящее из двух труб, расположенных таким образом, что внутренняя труба может выдвигаться на необходимую длину.

Чтобы устранить течь в трубе, сначала трубу обрезают до необходимой длины. После этого в один конец трубы вставляется скользящая муфта с упором, а противоположный конец свободно скользит по другому концу трубы. Таким образом устраняется протечка трубы.

Муфта-переходник

Муфта-переходник или трубный переходник состоит из резьбы или муфты разного размера на двух концах. Они используются для уменьшения потока жидкости из большей трубы в меньшую.

Несъемная муфта

В неразъемных трубных муфтах металлическая муфта соединяется с трубой с помощью пайки или пайки, тогда как для соединения трубы из ПВХ с муфтой используются клеи.

Съемная трубная муфта

В съемных трубных муфтах трубы и муфты соединяются с помощью резьбовых соединений или раструбного типа.

Выбор трубной муфты

Правильный выбор трубной муфты необходим, поскольку неправильно подобранные фитинги могут вызвать утечку. Это может увеличить стоимость обслуживания и сократить срок службы. Перед выбором трубной муфты пользователи должны учитывать следующие моменты.

1. Тип трубки: жесткая или гибкая
2. Совместимость материала трубки с соединительным материалом.
3. Рабочая температура и давление
4. Химическая стойкость
5. Тип соединения: временное или постоянное
6. Размер муфты
7. Условия эксплуатации: Совместимость с внутренним или наружным использованием.
8. Класс безопасности
9. Простота установки.
10. Требования к выравниванию

Часто задаваемые вопросы: FAQ

В чем разница между трубной муфтой и соединением?

Трубная муфта представляет собой неразъемный фитинг для соединения двух или более труб. Принимая во внимание, что соединение не является типом постоянного соединения. Муфта добавляется к системе трубопроводов для обслуживания, замены или ремонта.

Для чего используются соединения труб?

Для соединения двух или более труб.
