Стяжка эксцентриковая усиленная: Усиленная эксцентриковая стяжка Spiral Lock

Содержание

Стяжка эксцентриковая мебельная, какой бывает и особенности

Главная » Фурнитура и комплектующие

Фурнитура и комплектующие

На чтение 4 мин. Просмотров 3.6k.

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Содержание

Сфера применения
Материалы и комплектация
Правила установки
Видео

Сфера применения

Мебельные крепежи применяются для соединений Г-образного и Т-образного вида. Минификсы востребованы при сборке тумб, столов, комодов. Они соединяют крышки и днища шкафов, также столешницы компьютерных и обеденных столов, тумбочек и комодов. Кроме того, с помощью эксцентриковых стяжек для мебели скрепляют детали, где нет возможности просверлить отверстия. Для горизонтальных элементов, например, полок, удобнее использовать пластиковые стяжки. Громоздкие конструкции собирают при помощи усиленных эксцентриков. Такие крепежи помещены в корпус и содержат дополнительную футорку.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Материалы и комплектация

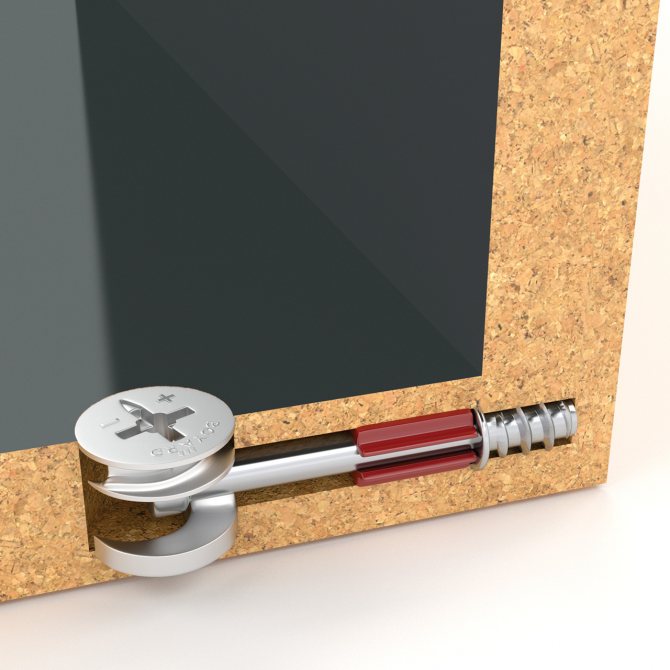

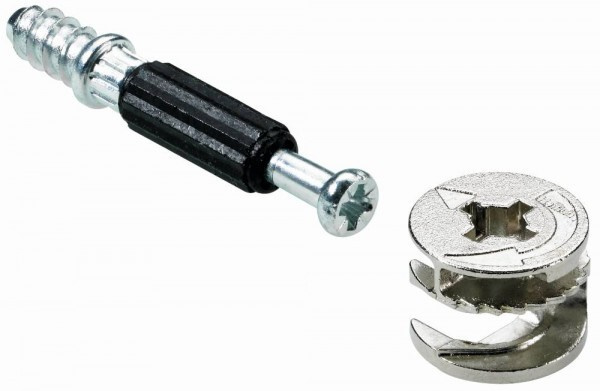

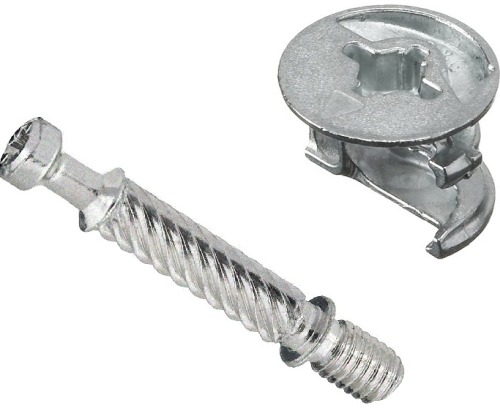

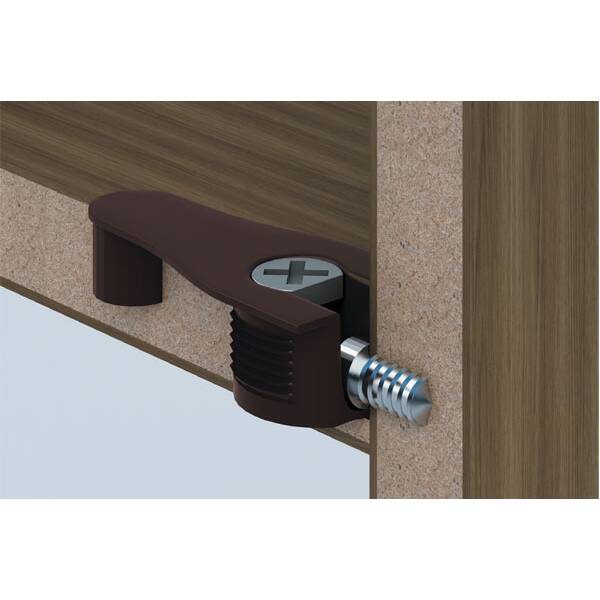

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки.

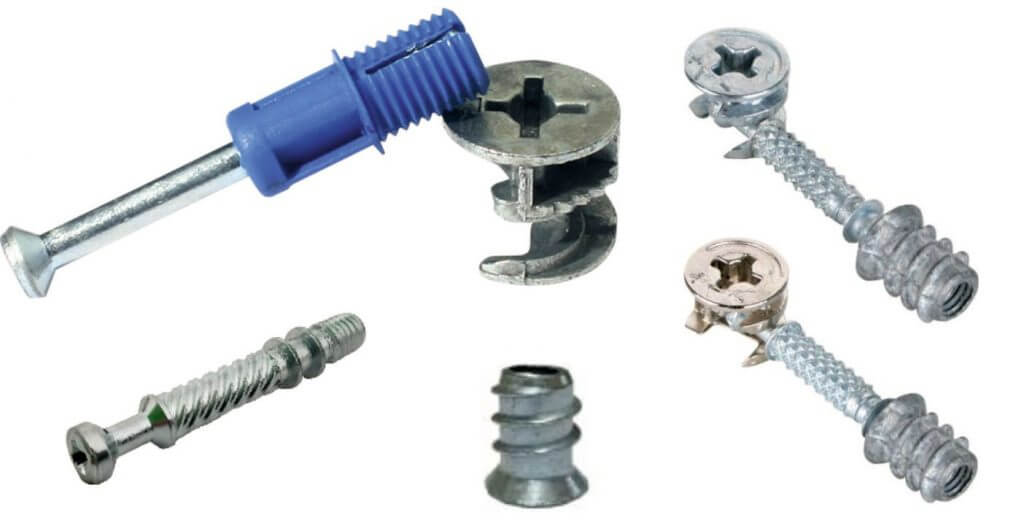

Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

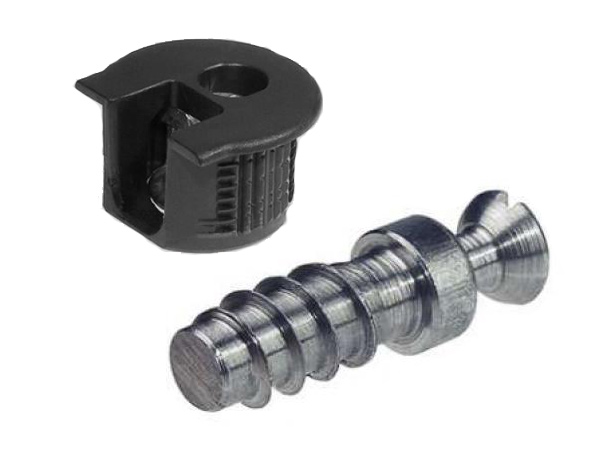

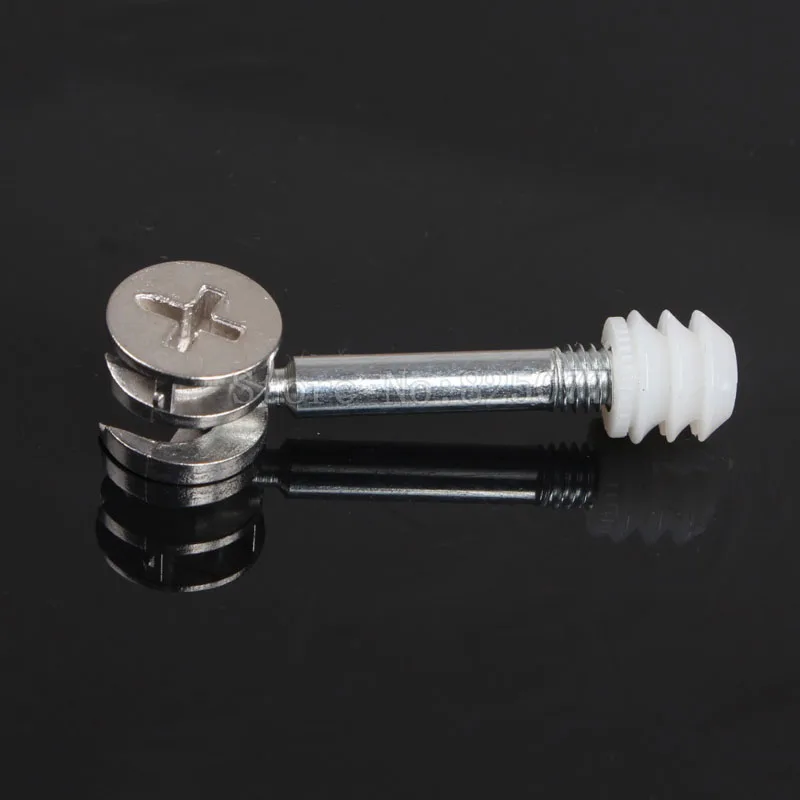

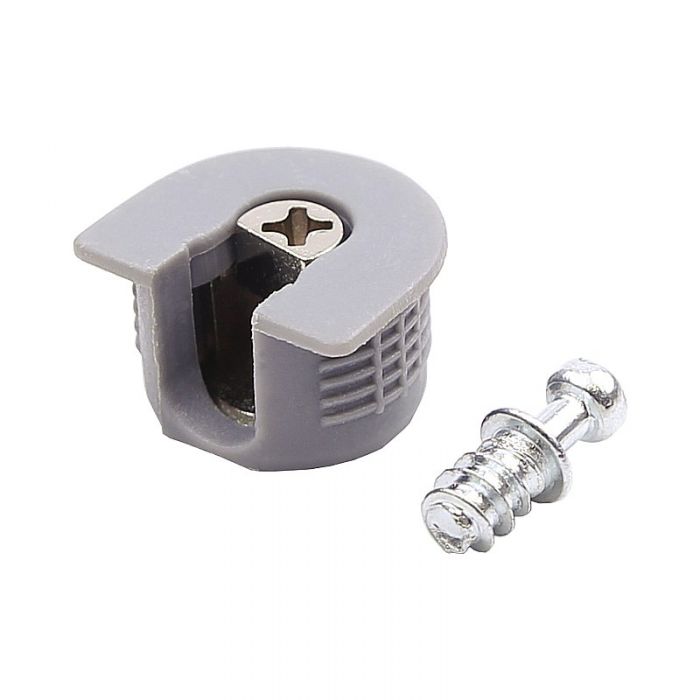

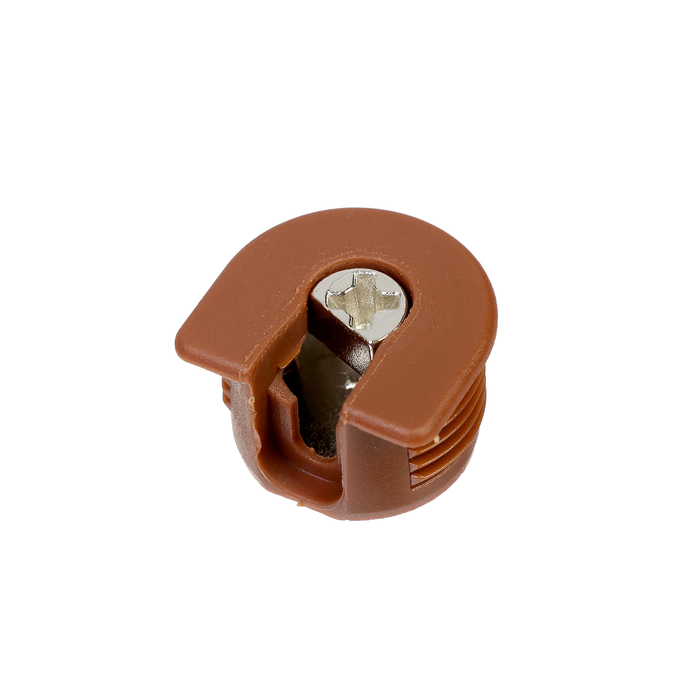

Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.

В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:

Эксцентрик;
Футорка;
Шток;
Втулка, дюбель;
Заглушка.

ШтокФуторкаЭксцентрикЗаглушка

Правила установки

Прежде, чем приступить к работе, нужно разобраться, как установить крепления. В соединяемых элементах необходимо сделать 3 отверстия. Для этого понадобится оборудование для монтажа:

Шуруповерт;
Фрезер Форстнера;
Сверла;
Отвертка.

Самостоятельная сборка деталей мебели эксцентриком применяется крайне редко. Это связано со сложностью сверления отверстий. Особенно трудно сделать то, которое отведено под эксцентрик. Оно не должно быть сквозным, поэтому потребуется специальное сверло Форстнера. Для стандартного крепления его диаметр составляет 15 мм. Чтобы не просверлить больше, чем необходимо, рекомендуется воспользоваться ограничителями глубины во время сверления.

После в торце этого же элемента сверлят проход для штока. В другую деталь устанавливается футорка. Оба элемента соединяются между собой. Более подробную инструкцию можно посмотреть на видео по установке эксцентрика. Для самостоятельной сборки изделия необходимо тщательно изучить прилагающуюся к нему инструкцию и ознакомиться с видео материалами. Их легко найти в интернете. Таким образом, собранная мебель будет обеспечена надежными креплениями и прослужит долгое время.

Создаем разметкуДелаем отверстия под шкантУстанавливаем штокФрезой сверлим слепое отверстиеСверлим отверстие размером 7 ммВставляем и затягиваем эксцентрик

Видео

( Пока оценок нет )

Поделится с друзьями

Присадка эксцентриковой стяжки в Обнинске: 500-товаров: бесплатная доставка, скидка-62% [перейти]

Партнерская программаПомощь

Обнинск

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Здоровье и красота

Текстиль и кожа

Промышленность

Продукты и напитки

Детские товары

Электротехника

Сельское хозяйство

Дом и сад

Мебель и интерьер

Все категории

ВходИзбранное

Присадка эксцентриковой стяжки

390

640

Сверло форстнера 15 мм с ограничителем для присадки эксцентриковой стяжки Тип: Сверло Форстнера,

В МАГАЗИНЕще цены и похожие товары

Сверло форстнера 15 мм с ограничителем для присадки эксцентриковой стяжки Тип: Форстнера, Диаметр:

ПОДРОБНЕЕЕще цены и похожие товары

FREZTEKS / Сверло форстнера 15 мм с ограничителем для присадки эксцентриковой стяжки, FREZTEKS Тип:

ПОДРОБНЕЕЕще цены и похожие товары

516

880

Эксцентриковая мебельная стяжка HETTICH Rastex 15 в комплекте c дюбелем Rapid S, пр-во Германия — 20 штук

В МАГАЗИНЕще цены и похожие товары

297

786

Эксцентриковая мебельная стяжка HETTICH Rastex 15 в комплекте c дюбелем Twister, Германия, комплект 20 штук

В МАГАЗИНЕще цены и похожие товары

140

249

Стяжка эксцентриковая, мебельная, 4 шт Тип: Стяжка мебельная, Эксцентриковая стяжка, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

440

750

Эксцентриковая мебельная стяжка HETTICH Rastex 15 в комплекте c дюбелем Twister, пр-во Германия — 20 штук

В МАГАЗИНЕще цены и похожие товары

409

481

Эксцентриковая мебельная стяжка HETTICH Rastex 15 в комплекте c дюбелем Twister, Германия, комплект 30 штук

В МАГАЗИНЕще цены и похожие товары

499

1200

Стяжка эксцентриковая в комплекте, 50 штук Тип: Стяжка мебельная, Эксцентриковая стяжка, Размер:

В МАГАЗИНЕще цены и похожие товары

Эксцентриковая стяжка, d=15 мм H=12 мм, цинк, 2 шт.

ПОДРОБНЕЕЕще цены и похожие товары

Эксцентриковая стяжка, набор 500 шт. d=15 мм H=12 мм, цинк.

ПОДРОБНЕЕЕще цены и похожие товары

Эксцентриковая стяжка, d=15 мм H=12 мм, цинк, 10 шт.

ПОДРОБНЕЕЕще цены и похожие товары

Эксцентриковая стяжка, d=15 мм H=12 мм, цинк, 10 шт.

ПОДРОБНЕЕЕще цены и похожие товары

Эксцентриковая стяжка, d=15 мм H=12 мм, цинк, 2 шт.

ПОДРОБНЕЕЕще цены и похожие товары

Эксцентриковая стяжка, набор 500 шт. d=15 мм H=12 мм, цинк.

ПОДРОБНЕЕЕще цены и похожие товары

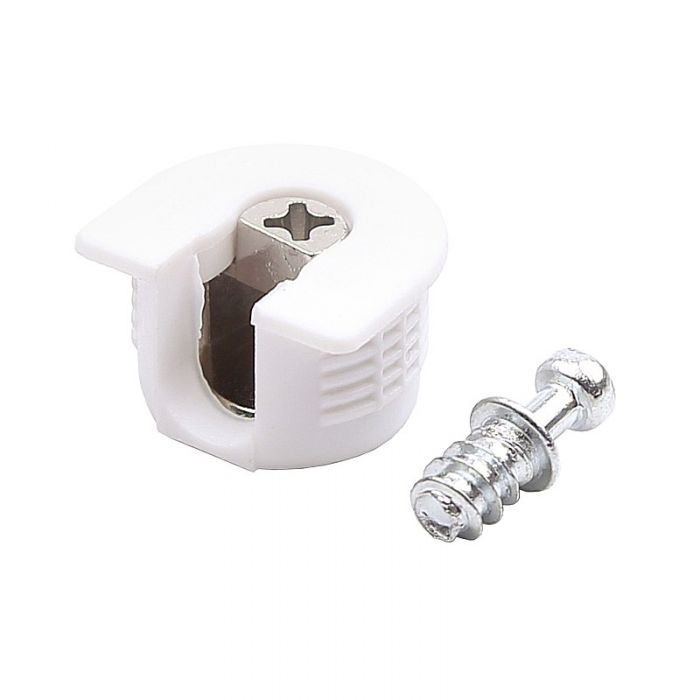

Стяжка эксцентриковая V20 для 16 мм ДСП, цвет белый Тип: стяжка, Цвет: белый, Материал: ДСП, пластик

ПОДРОБНЕЕЕще цены и похожие товары

Стяжка эксцентриковая V20 для 16 мм ДСП, цвет тауп Тип: стяжка, Материал: ДСП, МДФ, пластик

ПОДРОБНЕЕЕще цены и похожие товары

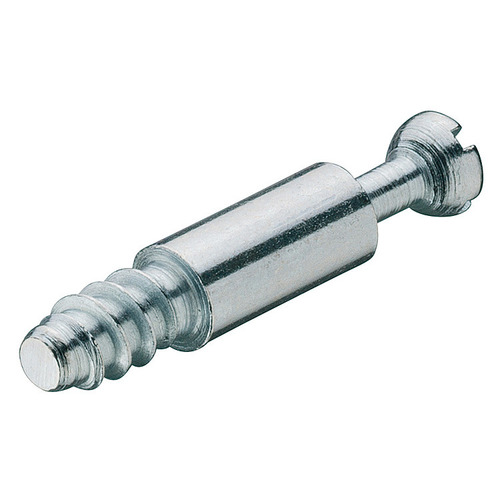

Эксцентриковая мебельная стяжка HAFELE MINIFIX 15, для плиты 16 мм — 10 штук Тип: крепление,

ПОДРОБНЕЕЕще цены и похожие товары

Стяжка эксцентриковая FIRMAX D=15, H=11. 5 мм, ДСП 16 мм, сталь оцинкованная Тип: эксцентрик,

ПОДРОБНЕЕЕще цены и похожие товары

Стяжка эксцентриковая V20 для 16 мм ДСП, цвет серебристый металлик Тип: стяжка, Цвет: серебристый,

ПОДРОБНЕЕЕще цены и похожие товары

Стяжка эксцентриковая FIRMAX D=15, H=11.5 мм, ДСП 16 мм, сталь оцинкованная Тип: эксцентрик,

ПОДРОБНЕЕЕще цены и похожие товары

Присадка для добавления в стяжку Р 10 кг, Rehau, 12563741003 Производитель: REHAU

ПОДРОБНЕЕЕще цены и похожие товары

Стяжка эксцентриковая VG20 для 16 мм ДСП, цвет слоновая кость Тип: стяжка, Материал: ДСП, пластик

ПОДРОБНЕЕЕще цены и похожие товары

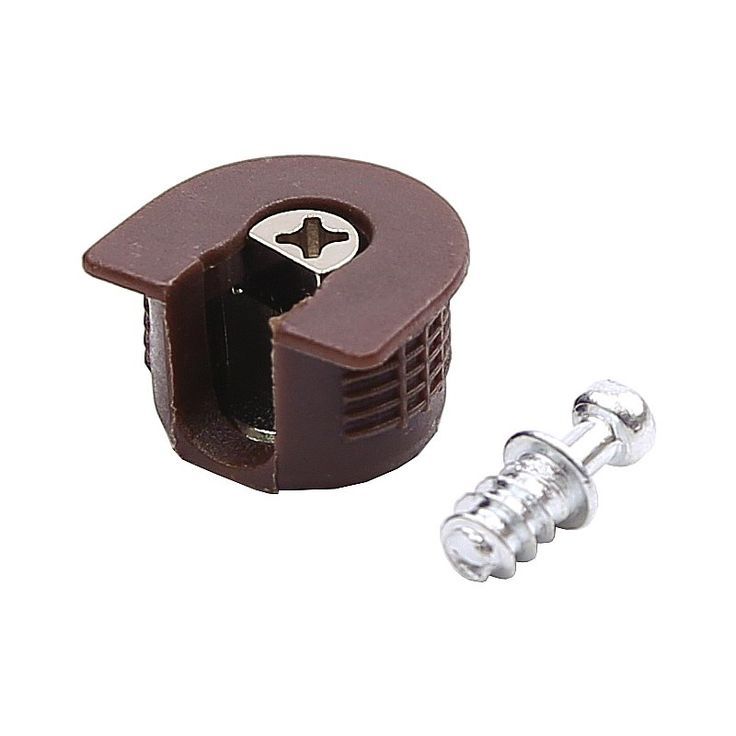

Стяжка эксцентриковая V20 для 16 мм ДСП, цвет темно-коричневый Тип: стяжка, Цвет: коричневый,

ПОДРОБНЕЕЕще цены и похожие товары

Эксцентриковая стяжка двухсторонняя (2 эксцентрика 15х12 мм, шток 84 мм) Тип: стяжка

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Эксцентриковая стяжка для мебели как установить, размеры, схема сборки

ГлавнаяМебель и интерьерМебель своими руками

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Содержание

Установка эксцентриковой стяжки Разметка под эксцентриковую стяжку Присадка под эксцентриковую стяжку

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.

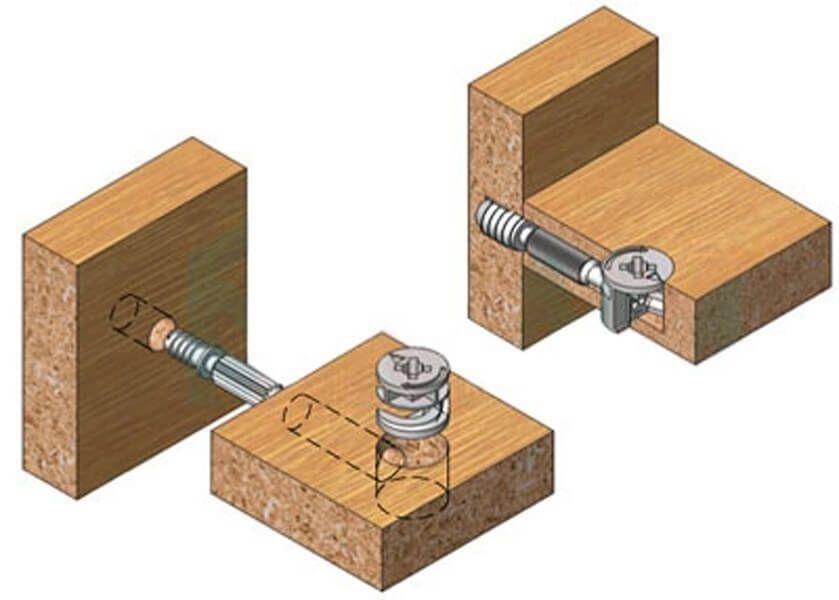

Рис.1. Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Установка эксцентриковой стяжки

При соединении деталей эксцентриковой стяжкой важно строго соблюдать установочные размеры. Правильная установка стяжки обеспечит точное соединение деталей. Установочные размеры для всех видов эксцентриковых стяжек одинаковые за исключением размеров штока, о которых говорилось ранее.

Рис.2. Монтаж эксцентриковой стяжки. Схема монтажа и установочные размеры показаны на чертеже. В соединяемых деталях делают необходимые пазы, после чего устанавливают шток и эксцентрик и стягивают детали.

При соединении деталей эксцентриковой стяжкой важно следить за положением штока относительно эксцентрика. Если шток сильно закручен, то эксцентрик нельзя будет повернуть 180 градусов и соединение не закрепится, если шток не докручен, то плотно соединить детали эксцентриковой стяжкой не получится.

Разметка под эксцентриковую стяжку

Перед тем как приступить к изготовлению пазов под эксцентриковую стяжку необходимо сделать разметку. Разметку достаточно легко выполнить вручную с помощью линейки. Для этого удобно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.

Рис.3. Разметка эксцентриковой стяжки. Разметка может быть выполнена вручную. Если проводить ее аккуратно, то это не скажется на установку эксцентриковой стяжки.

Более удобным и точным способом разметки является применение специального шаблона. Шаблон для эксцентриковой стяжки позволяет точно разметить место установки и не наделать ошибок. Его можно приобрести готовый или сделать своими руками. Готовый шаблон позволяет размечать пазы для крепежа любого размера, что полностью перекрывает всю размерную цепь штоков.

Рис.4. Шаблон под эксцентриковую стяжку. С помощью данного шаблона можно точно выполнить разметку под эксцентриковую стяжку.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели. Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы. Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм.

Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.

Рис.5. Сверло под эксцентриковую стяжку – сверло Форстнера. Применяется для установки эксцентрика. Для стандартной стяжки применяют сверло диаметром 15 мм.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.

Рис.6. Готовые отверстия для установки эксцентриковой стяжки.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели.

В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.

Рис.7. Кондуктор под эксцентриковую стяжку.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

Пожалуйста оцените статью

2.66
1
2
3
4
5

Понравилась статья?! Поделитесь с друзьями!

Комментарии (0)

РАСЧЕТ ДОПУСКАЕМЫХ НАПРЯЖЕНИЙ БЕТОННЫХ КИРПИЧНЫХ КОЛОНН

ТЭК 17-03А

ВВЕДЕНИЕ

Кирпичные элементы обычно воспринимают как осевые, так и боковые нагрузки. Для конструктивных элементов, которые сопротивляются главным образом боковым силам, осевая нагрузка может увеличить сопротивление элемента изгибу. В этом случае осевой нагрузкой часто пренебрегают как консервативным предположением, которое упрощает анализ. Однако для элементов, несущих значительные осевые нагрузки, таких как колонны, дополнительный момент из-за боковых нагрузок или внецентренных осевых нагрузок обычно снижает осевую нагрузку элемента. В этом случае при проектировании необходимо учитывать взаимодействие между осевой нагрузкой и моментом.

По определению, колонна представляет собой изолированный вертикальный элемент, чей горизонтальный размер, измеренный под прямым углом к его толщине, не превышает его толщину в три раза, а высота более чем в четыре раза превышает его толщину (ссылка 1). Колонны функционируют в основном как сжимаемые элементы, поддерживая балки, балки, фермы или аналогичные элементы.

ТРЕБОВАНИЯ К КОЛОННАМ

Поскольку разрушение колонны может привести к обрушению других элементов конструкции, к колоннам предъявляется ряд специальных требований в дополнение к требованиям к конструкции стен из железобетонной кладки.

Гибкость

Несущая способность колонн может быть снижена либо из-за коробления, либо из-за дополнительного изгибающего момента, вызванного прогибом (эффекты P – D ). В Требованиях строительных норм и правил к каменным конструкциям (ссылка 1, далее именуемые «Свод правил») влияние гибкости учитывается при расчете допустимого напряжения сжатия для армированной кладки. Для колонн код также ограничивает фактическое отношение высоты к толщине до 25 и требует минимального номинального размера стороны 8 дюймов (203 мм).

Эффективная высота колонны обычно принимается за высоту в свету между опорами. Если проектировщик может продемонстрировать, что на опорах имеется надежное ограничение как смещения, так и вращения, эффективная высота может быть уменьшена в соответствии с обычными принципами проектирования.

Эксцентриситет также влияет на несущую способность каменных колонн. Эксцентриситет может быть вызван внецентренными осевыми нагрузками, боковыми нагрузками или колонной, расположенной не по отвесу. Как минимум Код требует, чтобы в конструкции учитывался эксцентриситет в 0,1 раза по каждому боковому размеру, при этом каждая ось рассматривалась независимо. Этот минимальный эксцентриситет предназначен для учета строительных допусков. Если фактический эксцентриситет превышает этот минимум, в расчете следует использовать фактический эксцентриситет.

Армирование

Нормы (ссылка 1) требуют минимального количества арматуры вертикальной колонны, а также боковых связей для ограничения вертикальной стали. Основные требования проиллюстрированы на рис. 1. Кроме того, в таблице 1 перечислены допустимые значения армирования для колонн различных размеров на основе Код требует минимальной и максимальной площади вертикальной стали. Требование наличия как минимум четырех вертикальных стержней позволяет боковым связям обеспечить ограниченное ядро каменной кладки.

Боковые связи охватывают и поддерживают вертикальную арматуру. Требования к размеру и расстоянию гарантируют, что связи предотвратят коробление арматуры, действующей на сжатие, а также обеспечат сопротивление сдвигу колонн, подвергающихся боковым нагрузкам. Расстояние между вертикальными боковыми связями уменьшается вдвое над верхней частью фундамента или плиты на любом этаже, а также ниже самой нижней горизонтальной арматуры в балке, ферме, плите или откидной панели выше. Там, где балки или кронштейны входят в колонну с четырех сторон, боковые связи должны быть размещены в пределах 3 дюймов (76 мм) ниже самой нижней арматуры в самой плоской балке или кронштейне.

Код позволяет размещать боковые связи либо в растворе, либо в цементном растворе, хотя размещение в цементном растворе более эффективно предотвращает коробление и приводит к более пластичному поведению. По этой причине код , код , требует заделки стяжек в раствор в категориях сейсмостойкости D и E.

При использовании более четырех вертикальных стержней применяются дополнительные требования. В этом случае, в дополнение к требованию, чтобы угловые стержни опирались сбоку на угол боковой связи, также должны поддерживаться чередующиеся стержни. Кроме того, стержни, не поддерживаемые боковым анкерным уголком, должны располагаться на расстоянии 6 дюймов (152 мм) или ближе с каждой стороны вдоль боковой анкерной связи от бокового стержня. Там, где продольные стержни располагаются по кругу, разрешены круглые связи, при условии, что они имеют минимальную длину внахлестку 48 диаметров связи.

Рисунок 1—Требования к армированию колонн и боковым связям

Таблица 1—Допустимое армирование колонн

Дополнительные требования к категориям сейсмостойкости (SPC) C, D и E

Колонны в зданиях, требующих более высоких уровней сейсмической защиты, при условии соблюдения дополнительных требований к конструкции, чтобы помочь предотвратить разрушение конструкции во время землетрясения. Чтобы обеспечить надлежащее крепление между колоннами и горизонтальными конструктивными элементами, код требует, чтобы соединители передавали усилия в SPC C, D и E. Если для этой цели используются анкерные болты, они должны быть заключены в вертикальную арматуру и боковые связи. Кроме того, по крайней мере две боковые связи № 4 (M 13) должны быть предусмотрены в пределах 5 дюймов (127 мм) верхней части колонны.

Для арматуры колонн, подверженной сейсмическим воздействиям, важна соответствующая боковая жесткость. По этой причине в SPC D и E боковые анкеры с минимальным диаметром ⅜ дюйма (9,5 мм) должны быть заделаны в цементный раствор и расположены на расстоянии не более 8 дюймов (203 мм) по вертикали от центра.

Эти требования проиллюстрированы на рисунке 2.

Рисунок 2—Дополнительные требования к армированию колонн в зданиях, отнесенных к SPC C, D и E

Расчет допустимых напряжений бетонных каменных колонн должен соответствовать разделу 2.3 Кодекса , который регламентирует конструкцию армированной кладки. Допустимые усилия и напряжения следующие:

F _s = 24 000 фунтов на кв. дюйм (165,5 МПа) для стали класса 60
P _a = (0,25 F ‘_M A _N + 0,65 A _ST F _S ) [1 — ( H /140 R ) ²], для H /140 R ) ²]. ≤99
= (0,25F’EM> F ‘_M A _N + 0,65 A _ST F _S ) (70 R/H ) ², H/R 20202020202020202020202020202020202020202020202020202020202 >99
F _b/ _a = ⅓ f’ _м

Допустимая сжимающая сила, P _a , включает вклад вертикальной арматуры в срок 0.65A _st F _s . Этот шаг предполагает надлежащее закрепление вертикальной стали с помощью боковых связей, как описано выше.

Каменные колонны могут быть соединены с горизонтальными элементами конструкции и могут опираться на эти соединения для боковой поддержки. Усилия в соединении могут передаваться кладкой/строительным раствором, механическим креплением, трением, подшипником или их комбинацией. Колонны должны быть спроектированы таким образом, чтобы выдерживать все нагрузки, моменты и сдвиги, действующие на пересечениях с горизонтальными элементами, при силе не менее 1000 фунтов (4,4 кН).

Расчетный подход зависит от величины осевой нагрузки по отношению к изгибающему моменту. Секция будет находиться либо в чистом сжатии, с допустимой осевой нагрузкой, регулируемой P _a ; подвергаться комбинированной осевой нагрузке и изгибу, при этом допустимый момент и допустимая осевая сила определяются допустимым изгибным сжимающим напряжением в кирпичной кладке, F _b ; или подвергаться комбинированной осевой нагрузке и изгибу, но регулируется допустимым растягивающим напряжением в арматуре, Ф _с .

Сжатие секции

Эксцентриситет, расположенный в пределах керна (центральная треть) колонны, вызывает сжатие всей секции. В этом случае пропускная способность определяется уравнениями для P _и , перечисленными a выше, и Таблицу 2 можно использовать для расчета колонн высотой до 20 футов (6,1 м). В таблице предполагается, что элемент находится в чистом сжатии при минимальном расчетном эксцентриситете 0,1 t для каждой оси, как того требует Код . Дизайнер несет ответственность за подтверждение этого.

Значения в таблице 2 не зависят от площади вертикальной стали, поскольку во всех случаях, кроме тех, которые указаны в сносках к таблице, допустимое сжимающее напряжение в кирпичной кладке определяет конструкцию колонны.

Таблица 2—Допустимая сила сжатия колонны для концентрически нагруженных бетонных колонн высотой до 20 футов (6,1 м)

Пример конструкции — только сжатие

Расчет колонны высотой 20 футов (6,1 м) для несущей усилие 45 000 фунтов (200 кН), исходя из f’ _м = 1500 фунтов на кв. дюйм (10 МПа) и сталь класса 60.

Сначала проверьте минимальный эксцентриситет:
0,1 t = 0,1(8 дюймов) = 0,8 дюйма (20 мм)
Как минимум (для колонны 8 x 8 дюймов (203 x 203 мм)) Керн ограничен t /6 = 8 дюймов/6 = 1,3 дюйма (33 мм).
Поскольку расчетный эксцентриситет находится в пределах керна, можно использовать результаты чистого сжатия и Таблицу 2.

Из таблицы 2 видно, что колонка 8 x 24 дюйма (203 x 610 мм) имеет достаточную емкость, но ограничена 15,9футов. Эффект гибкости колонны 10 x 16 дюймов (254 x 406 мм) с четырьмя № 4 (M 13) снижает грузоподъемность до 42 тысяч фунтов (186 кН) — недостаточно. С четырьмя № 5 (M 16) он может выдерживать 46 тысяч фунтов (205 кН) > 45 тысяч фунтов (200 кН). Согласно Таблице 1, четыре стержня № 5 (M 16) соответствуют требованиям площади армирования. Используйте четыре № 5 (M 16).

Комбинированное осевое сжатие и изгиб

При больших эксцентриситетах секция подвергается изгибу, что приводит как к чистому сжатию, так и к растяжению. Следовательно, необходимо учитывать взаимодействие вертикальной нагрузки и изгибающего момента, как правило, с использованием диаграмм взаимодействия или итерационных компьютерных решений. Дальнейшее описание методологии проектирования, а также схемы взаимодействия колонн содержатся в «Руководстве проектировщика каменной кладки» (ссылка 2).

ОБОЗНАЧЕНИЯ:

A _n = чистая площадь поперечного сечения кирпичной кладки, дюйм² (мм²) . ² (мм²)
e = эксцентриситет осевой нагрузки, дюймы (мм)
F _b = допустимое сжимающее напряжение только из-за изгиба, фунт/кв. допустимое сжимающее напряжение в кирпичной кладке от комбинированной изгибающей и осевой нагрузки
F _s = допустимое растягивающее напряжение в арматуре, фунт/кв. Осевая нагрузка, LB (N)
R = радиус кругосвещения, дюйм (мм)
T = Толщина секции, в. (мм)
D = отклонение

СПИСОК ЛИТЕРАТЫ

СЛУЖЕН для каменных конструкций, ACI 530-99/АССЕ 5-99/ТМС 402-99. Отчет Объединенного комитета по стандартам каменной кладки, 1999 г.
Руководство дизайнера каменной кладки. Мэттис, Джон Х., изд. Общество масонства и Американский институт бетона, 1999 г.

Что такое поперечная балка | Детали соединительной балки | Преимущества использования анкерной балки | Усиление стяжной балки

Важный момент

Что такое стяжная балка?
Балка, которая соединяет две или более колонн или стропила в крыше или ферме крыши или любой высотой над уровнем пола для придания всей конструкции большей жесткости и устойчивости на уровне фундамента называется стяжной балкой .
Анкерные балки в основном устанавливаются на ферме крыши и на уровне пола , а также на цоколе . Они не могут нести вертикальную нагрузку , такую как стены и т. д.
Анкерные балки иногда работают как ленточные балки , чтобы воспринимать все напряжения из-за эксцентриситета колонны на фундаменте . Анкерные балки используются в качестве фиксирующих элементов для уменьшения неподдерживаемой длины колонны .
Анкерные балки также могут использоваться для поддержки стен или любых других перегородок между ними. Анкерные балки также используются в качестве связующего элемента для защиты дифференциальной осадки между фундаментами в зависимости от слоев.
Также прочитайте: Что такое кирпичная летучая мышь Коба | Процедура гидроизоляции кирпича Bat Coba | Преимущества и недостатки гидроизоляции Brick Bat Coba
Детали анкерных балок
Когда высота крыши превышает нормальную высоту конструкции, предоставляются эти типы балок .
Они действуют как прерыватель длины в колоннах . Анкерная балка соединяет две или более колонн, чтобы уменьшить их эффективную длину и уменьшить их коэффициент гибкости.
Преимущества использования анкерных балок
Эти балки не воспринимают нагрузку на пол и действуют как 9Разрыватель длины 0259 для колонн , где пол необычно высок.
Несут осевое сжатие .
Передают нагрузку стропила на колонну.
Они предотвращают выпучивание наружу тонких продольных колонн, подвергающихся высоким нагрузкам .
Соединяют фундаменты колонн или свайные зажимы .
Они удерживают продольные стержни в положении во время укладки бетона.
Они удерживают распорные фундаменты на своих позициях во время сейсмических событий .
Они служат балками класса с по для перераспределения вертикальных нагрузок через момент и сдвиг в случае дифференциальной осадки .
Они служат в качестве ленточных фундаментов для поддержки внутренних или наружных стен.
Они служат балками класса над свайным фундаментом, чтобы связать оголовки свай и поддержать конструкцию выше.
Также прочтите; Формулы графика изгиба стержней согласно IS:2502-1963 | Удельный вес стальных стержней
График изгиба стержней для стяжных балок
Изображение предоставлено: www.civilread.com
Целью графика изгиба стержней является определение количества арматуры, необходимой для здания.
График изгиба стержней для фундаментов жизненно важен для r Сбор информации об усилении анкерной/ленточной балки в подконструкции.
Анкерная балка — это балка, которая соединяет две опоры в подконструкции . Если две опоры остаются на одной и той же линии , следует установить анкерную балку.
Ременная балка, она же наклонная балка, имеет сходство с анкерной балкой, но соединяет две опоры под определенным углом. Ленточная балка ставится, если две опоры остаются на разных уровнях.
Анкерная балка / Ленточная балка особенно расположена среди оголовков свай и неглубоких фундаментов . Их основная цель — заставить все мелкозаглубленные фундаменты или оголовки свай получить примерно такие же осадки .
Горизонтальные стержни, соединяющие одну опору с другой, относятся к основным стержням , а вертикальные стержни известны как стремена. Хомуты облегчают обрамление основных стержней в точном положении .
Также прочтите: Калькулятор кирпичной кладки | Калькулятор кирпичной кладки | Размер кирпичей | Расчет кирпичной кладки
Армирование анкерной балки
Для реализации армирования в анкерных балках необходимо помнить о следующих моментах:
одной опоры к центру другой опоры.
Хомуты предусмотрены от одной поверхности фундамента до другой передней части фундамента .
Стяжки в колонне
Правильное использование стяжек колонн для создания идеальной конструкции
Сначала выпрямление стержней, необходимых для изготовления связей. Минимальная длина стяжных стержней не должна быть менее 10 мм.
На основании размеров, указанных на чертеже, стержни следует отрезать с надлежащей опорой и осторожно согнуть; в противном случае он получает убытки.
Для соблюдения надлежащих спецификаций, а также расстояния между стяжками мы должны следовать указаниям инженеров-конструкторов и соблюдать коды BNBC, ACI и ASTM.
Также прочтите: что такое сантехника | Системы сантехники | Разница между одной трубой, двумя трубами, одинарной трубой и одинарной трубой с частичной вентиляцией | Как выбрать водопроводную систему.
Чтобы выдержать землетрясение, для стяжек должны быть выполнены следующие детали:-
Крючки для галстуков должны быть согнуты, сохраняя углы 135° . Головная часть стяжек должна быть расширена до 6 дБ. Для стержня 10 мм это должно быть 3 дюйма.
Детализация землетрясений также важна для связей , расположенных в средней части.
Прежде чем вставлять стяжки в стержни колонн, нам необходимо правильно расчистить первичные стержни.
После этого, исходя из конструкции и расстояния между стяжками, необходимое количество 9В стержнях колонн предусмотрены связи 0259 . За это время крючки стяжек должны быть согнуты и размещены соответствующим образом.
После установки всех стяжек плотно скрепите их с первичными стержнями колонн проволокой ГИ . Нужно следить за тем, чтобы стяжки не смещались после закрепления проводами .
Для детализации землетрясений установите связи также в местах соединения балок и колонн . Требуется достаточное количество связей в местах соединения балок и колонн.
Также прочтите: Как рассчитать длину резки хомутов в балке и колонне балка, используемая для связывания двух колонн для сопротивления двум движениям по вертикали и горизонтали.
Анкерные балки могут быть на любом уровне. Если они находятся на уровне цоколя, их называют цокольными балками, где они также помогают в грунт поддерживает внутреннюю часть дома, а также служит опорой для стен.
Конструкция анкерной балки будет определяться величиной дифференциальной осадки фундамента, выбранного для данной работы.
Если дельта представляет собой дифференциальную осадку , то она распределяет этот момент между элементами узла балка-колонна в соответствии с их изгибной жесткостью.
Это способ выравнивания поперечной балки. Дифференциальная осадка для анкерной балки – это хорошая конструкция.
Также прочтите: Что такое кирпичи из летучей золы? | Преимущества и недостатки кирпичей летучей золы » вики полезно Стоимость кирпичей из летучей золы | Как сделать кирпичи зольной пыли » вики полезно Прочность на сжатие кирпичей летучей золы
Почему используется бетонная анкерная балка?
Колонны стального каркаса опираются на распорный фундамент с помощью анкерной балки между колоннами .
Чтобы противостоять вертикальной и горизонтальной реакции рамы при проектировании анкерной балки, необходимо учитывать, что она имеет обычную бетонную балку с осевой нагрузкой.
Эта осевая нагрузка действует как сжатие или растяжение, поэтому для осевого сжатия она похожа на осевую колонну емкостью . Для осевого натяжения требуется , также следует проверить область стали.
Это элемент растяжения, а не сжатия, поэтому единственная функция бетона — защита стали .
После проверки арматуры на прочность , убедившись, что у вас есть достаточный нахлест в требуемых стыках, определите степень деформации стяжки и ее влияние на .0309 производительность кадра.
Анкеры не нужно обмазывать бетоном, но их необходимо защищать. Бетон, всегда предпочтительнее использовать муфты, а не стержни внахлестку.
Два дополнительных замечания
Анкерная балка ограничит поперечное смещение фундаментов из-за любой сейсмической активности или движения земляного полотна.
Если балка продлевается до других соседних опор, она может стать балкой уклона, где при необходимости она может воспринимать дополнительную статическую нагрузку, чтобы противостоять опрокидыванию от закрепленной рамы.
Также прочитайте: Что такое сантехнический узел | Типы сантехнических соединений | Различные типы соединений труб и их применение
#1.
Детали армирования стяжных балок
Железобетон (ЖБ) широко используется в строительстве во всем мире. Колонны передают нагрузку от балок и плит на фундамент. Колонны выдерживают высоких сжимающих усилий в мегаструктурах, таких как длиннопролетных конструкций и высоких постройки .
Колонны могут быть повреждены из-за перегрузок и стихийных бедствий, таких как землетрясения и пожары, из-за ограниченной прочности и пластичности бетона .
Выход из строя одной или нескольких колонн может привести к обрушению конструкции.
Для железобетонных колонн необходимы как продольная, так и поперечная арматура. В то время как бетонное ядро подвергается радиальному сжатию в горизонтальном направлении, ограничивающий объем составляет подвергается натяжению.
Однако большое или близкое расстояние между анкерами приводит к недостаточному ограничению бетонного ядра.
В то время как низкое объемное соотношение шпал уменьшает удержание бетонного ядра, высокое объемное соотношение шпал нарушает сплошность бетона. Это создает слабую плоскость между ядром и бетонным покрытием, а также создает проблемы при строительстве из-за перегруженности каркаса колонны арматурой.
Недостаток удержания, обеспечиваемый стяжками, был причиной использования таких материалов, как Расширенная Металлическая сетка (EMM), Сварная проволочная сетка (WMM) и Фиброволокно Армированный полимер (FRP) для ограничения бетона основной.
#2. Количество арматуры в анкерной балке (расчет)
Рассчитайте общую длину анкерной балки.
Рассчитайте общую стационарную и динамическую нагрузку в соответствии с данным чертежом сечения.
На основе нагрузки рассчитайте максимальный изгибающий момент и поперечную силу, действующие на балку.
Вес 1 м стали = d ² /162 (где d — диаметр ) кг . Из этой формулы можно рассчитать, сколько веса необходимого армирования можно рассчитать в соответствии с требуемой площадью.
Также прочтите: разница между уровнем цоколя, уровнем подоконника и уровнем перемычки.
Краткое примечание
Что такое поперечная балка
Балка , которая соединяет две или более колонн/стропил в крыше/ферменной ферме или на любой высоте над уровнем пола, называется анкерной балкой . Анкерные балки в основном устанавливаются в фермах крыши и на уровне цоколя.
Стяжки в колонне
В железобетонных конструкциях стяжки используются в колоннах . Для удержания продольных стержней в формах во время укладки бетона.
Для предотвращения прогиба наружу тонких продольных стержней, подвергающихся высоким нагрузкам, из-за разрыва тонкого бетонного покрытия.
Конструкция анкерной балки
В каркасном здании цоколь Балочные связи все колонны конструкции уменьшают коэффициент гибкости колонн. Арматура используется по конструкции конструкции .
Также может быть неармированным. Его высота может варьироваться. Его высота должна быть выбрана в соответствии с конструктивными требованиями.
Назначение поперечных балок.
Анкерная балка используется для осевого сжатия.
Для уменьшения эффективной длины колонны.
Они предотвращают коробление колонны.
Анкерные балки уменьшают коэффициент гибкости.
Для чего используются бетонные анкерные балки
анкерные балки – это балки , функция которых состоит не в том, чтобы нести нагрузку плиты, а в том, чтобы действовать как элемент жесткости колонн и тем самым уменьшать эффект длинной колонны.
Иногда он также действует как влагонепроницаемый слой на уровне цоколя и как разделитель для вентиляторов и дверей при размещении на уровне перемычки.
Также прочтите: Как рассчитать количество стальной плиты по чертежу | BBS плиты
Количество арматуры в анкерной балке
Расчет армирования анкерной балки разделен на две части Основные стержни и хомуты. Проверьте длину основных полос вверху, внизу и на боковых панелях.
Рассчитайте общую длину основных стержней сверху, снизу и сбоку. Найдите общую массу основных стержней
14 Типы колонн в строительстве
🕑 Время чтения: 1 минута
Существует несколько типов колонн, которые используются в разных частях конструкций. Колонна представляет собой вертикальный элемент конструкции, воспринимающий нагрузки в основном на сжатие. Он может передавать нагрузки от потолка, плиты перекрытия, ската крыши или балки на пол или фундамент. Обычно колонны также несут изгибающие моменты относительно одной или обеих осей поперечного сечения. В этой статье будут обсуждаться различные типы колонн, используемых в строительстве зданий.
Contents:
Types of Columns in Building Construction
1. Tied Column
2. Spiral Column
3. Composite column
4. Axially Loaded Column
5. Column with Uniaxial Eccentric Loading
6
6. Короткая колонна
7. Длинная колонна
8. Квадратная или прямоугольная колонна
9. Круглая колонна
10. L-образная колонна
1
T-образная колонна0248
12. Форма стальной колонны
13. Форма композитной колонны
14. Железобетон, сталь, древесина, кирпич, блок и каменная колонна.
Типы колонн в строительстве
Столбцы классифицируются на основе нескольких условий, которые включают в себя:
В зависимости от типа армирования
На основе типов нагрузки
На основе коэффициента гибкости
На основе формы
На основе конструкционного материала
В зависимости от типа армирования
1. Анкерная колонна
Этот тип колонн обычно строится из железобетона. Продольная арматура заключена внутри близко расположенной анкерной арматуры. Подсчитано, что 95 % всех колонн в зданиях привязаны.
Рис. 1: Связанная колонна
2. Спиральная колонна
Спиральная колонна также является конструкцией из железобетона. В колонне этого типа продольные стержни заключены в тесно расположенную и непрерывно намотанную спиральную арматуру. Спиральная арматура обеспечивает боковые ограничения (эффект Пуассона) и задерживает разрушение осевой нагрузки (пластичность).
Рис. 2: Спиральная колонна
3. Композитная колонна
Когда продольная арматура имеет форму профиля или трубы из конструкционной стали с продольными стержнями или без них, она называется составной колонной. Колонны этого типа обладают высокой прочностью при достаточно небольшом поперечном сечении, а также обладают хорошими огнезащитными характеристиками.
Рис. 3: Составная колонна
В зависимости от типов нагрузки
4. Колонна с осевой нагрузкой
Если вертикальные осевые нагрузки действуют на центр тяжести поперечного сечения колонны, то она называется колонной с осевой нагрузкой. Колонна с осевой нагрузкой в конструкции встречается редко, так как совмещение вертикальных нагрузок на центр тяжести поперечного сечения колонны нецелесообразно. Примером такой колонны является внутренняя колонна многоэтажного дома с симметричными нагрузками от перекрытий со всех сторон.
Рис. 4: Колонна с осевой нагрузкой
5. Колонна с одноосной внецентренной нагрузкой
Когда вертикальные нагрузки не совпадают с центром тяжести поперечного сечения колонны, а действуют эксцентрично либо по оси X, либо по оси Y поперечного сечения колонны, то это называется одноосно-эксцентричной нагрузкой колонны. Колонны с одноосным нагружением обычно встречаются в случае колонн, жестко соединенных балкой только с одной стороны, например краевые колонны.
Рис. 5: Колонна с одноосной внецентренной нагрузкой
6. Колонна с двухосной внецентренной нагрузкой
Когда вертикаль на колонне не совпадает с центром тяжести поперечного сечения колонны и не действует ни на одну из осей (оси X и Y), то колонна называется двухосно-эксцентрически нагруженной колонной. Колонны с двухосной нагрузкой распространены в угловых колоннах с балками, жестко соединенными под прямым углом в верхней части колонн.
Рис. 6: Колонна с двухосной внецентренной нагрузкой
На основе коэффициента гибкости В зависимости от коэффициента гибкости (эффективная длина / наименьший поперечный размер) колонны подразделяются на следующие категории:
6. Короткая колонка
Если отношение эффективной длины колонны к наименьшему поперечному размеру меньше 12, колонна называется короткой. Короткая колонна выходит из строя из-за раздавливания (чистое разрушение при сжатии).
Рис. 7: Короткая стойка
7. Длинная стойка
Если отношение эффективной длины колонны к наименьшему поперечному размеру превышает 12, она называется длинной колонной. Длинная колонна выходит из строя из-за изгиба или коробления.
Рис. 8: Длинная колонна
На основе формы Форма железобетонной колонны
8. Квадратная или прямоугольная колонна
Как правило, они используются при строительстве зданий. Гораздо проще построить и отлить прямоугольные или квадратные колонны, чем круглые, из-за простоты опалубки и защиты от разрушения из-за давления, пока бетон все еще находится в текучей форме.
Рис. 9: Квадратная колонна
9. Круглая колонна
Это специально разработанные колонны, которые в основном используются для свай и возведения зданий.
Рис. 10: Круглая колонна
10. L-образная колонна
Обычно Г-образная колонна используется в углах ограждающей стены и имеет такие же характеристики, как прямоугольная или квадратная колонна.
Рис. 11: Г-образная стойка
11. Т-образная стойка
Он используется на основе требований к конструкции конструкции. Т-образная колонна широко используется при строительстве мостов.
Рис. 12: Т-образная колонна
12. Форма стальной колонны
Существуют различные стандартные и сборные формы стальных колонн, которые показаны на рис. и рис. Общие формы стальных колонн включают I, швеллер, равноугольный и T-образный.
Рис. 13: Форма поперечного сечения стальной колонны (стандарт)
Рис. 14: Форма поперечного сечения стальной колонны (застроенная)
13.
