Мебельная стяжка для разных типов соединений, возможные варианты

Мебель во все времена изготовляли из отдельных элементов, которые затем собирали в определенной последовательности. Прежде мебельная стяжка осуществлялась замковыми соединениями, шипами и клиньями, впрочем, для простых предметов обстановки жилья этого было достаточно. Подобные соединения применяются и сегодня при изготовлении мебели, стилизованной под старину. В современном мебельном производстве крепежи представлены широким ассортиментом элементов. Это позволяет изготавливать мебель разнообразной формы со сложными способами соединения.

Назначение

При сборке мебельного изделия должно быть проверено расположение соединяемых частей конструкции, чтобы в процессе эксплуатации не нарушалась ее целостность. Для этого и предназначена мебельная стяжка – крепеж, который дает возможность плотно и прочно соединить конструктивные элементы, расположенные в определенном положении (чаще всего под прямым углом) относительно друг друга. Если прежде мебель собирали в основном с помощью шурупов и саморезов, то теперь для этого применяют разные виды стяжек.

Такая замена обусловлена тремя причинами:

  1. Повышением эстетичности мебели, благодаря применению стяжек крепление деталей становится невидимым;
  2. Каждая разборка мебели, собранной с помощью шурупов, снижает надежность;
  3. Иногда применение обычного крепежа попросту невозможно по конструкционным соображениям.

И наконец, применение мебельных стяжек позволяет обеспечить быструю и прочную сборку изделия.

Разновидности мебельной стяжки

В зависимости от цели соединения деталей, используют разные виды мебельных стяжек. Они отличаются по внешнему оформлению и материалу, из которого изготовлен крепеж.

Конфирмат

Простое и удобное использование сделало конфирмат (или еврошуруп) наиболее распространенным видом крепежа. Такая евростяжка состоит из одного элемента – еврошурупа, который можно назвать усиленным вариантом самореза. Его стержень немного толще, имеет тупой конец и массивную, широко выступающую резьбу. Благодаря зазубринам на ее нижних витках, еврошуруп при закручивании нарезает фаску в готовом отверстии. От этого он еще плотнее соприкасается со скрепляемым материалом.

Конфирматом можно соединить две мебельные панели, расположенные под прямым углом. Для этого выполняется одномоментное сверление отверстий на обеих панелях: под потайную головку и под резьбу винта. Их лучше просверлить специальным сверлом для мебельной стяжки конфирмат. На потайной головке есть шлицы под шестигранник.

Завинчивать конфирматы крестообразной отверткой не рекомендуется, поскольку ей невозможно закрутить их до упора. Если во всех частях мебельной конструкции заранее высверлены отверстия специальным сверлом для мебельной стяжки, конфирматом можно собрать мебель быстрее, чем любым другим видом крепежа.

Стяжка эксцентриковая

При соединении Г-образных или Т-образных мебельных элементов применяют эксцентриковые стяжки. Данный крепеж состоит из трех деталей:

  1. Штока, имеющего головку;
  2. Специального фиксатора, называемого эксцентриком;
  3. Заглушки, создающей декоративный эффект.

К преимуществам такого стягивания можно отнести скрытность крепежа (отверстие не высверливается на лицевой стороне мебели) и возможность его многократного применения без риска повреждения элементов конструкции. Из-за сложного сверления, для которого необходимо иметь сверло для мебельной стяжки, позволяющее рассверлить несквозные отверстия, эксцентриковый крепеж чаще выполняют в фабричных условиях. Под эксцентрики нужно просверлить отверстия с плоским дном, проще это сделать с помощью сверла Форстнера.

Межсекционная стяжка

Межсекционная стяжка мебельная необходима для стягивания отдельных секций, например, шкафов на кухне в единый блок. Данное резьбовое соединение комплектуется винтом и втулкой. В боковых стенках ровно выставленных шкафов сверлят сквозное отверстие, в него с одной стороны вставляют втулку, а с другой вкручивают винт. Хотя насечки под крестообразную отвертку имеют обе шляпки, следует закручивать именно соединительный винт, а не втулку. Насечки на втулке сделаны для удержания, чтобы она не прокручивалась в детали. Стянуть пару шкафов можно 2 — 4 межсекционными креплениями, которые лучше расположить ближе к углам. В зависимости от толщины стенок применяют крепеж разного размера.

Угловая стяжка

В мебельном производстве угловые стяжки применяются достаточно давно. Данного соединения комплектуется из пяти элементов:

  1. Уголка в виде металлической пластины, согнутой посередине под прямым углом;
  2. Пары болтов;
  3. Двух футорок.

Чтобы соединить две панели угловой стяжкой, уголок ставят в месте их стыка. Затем вставляют футорки и вкручивают болты, сначала к одной панели, а после подравнивания соединения и ко второй. В готовом виде, судя по фото, такую фиксацию вряд ли можно считать эстетичной. Потому сегодня угловой крепеж по возможности заменяют на другие мебельные стяжки, например, минификс или же конфирмат. Их размеры намного компактнее, чем металлической пластины уголка.

Стяжка винтовая

Винтовая стяжка мебели применяется, когда торец одной детали необходимо прикрепить к поверхности другой. В данном крепеже всего два элемента: винт и бочонок. В боку металлического бочонка цилиндрической формы проделано резьбовое отверстие. В некоторых винтовых стяжках бочонок бывает пластмассовым, тогда внутрь его вкладывается гайка. При установке этого крепежного элемента сверлят пару отверстий на поверхности и в торце панели. В первое вставляют бочонок таким образом, чтобы были совмещены отверстия на бочонке и на торце. Винт же продевают в сквозное отверстие, просверленное в поверхности другой панели. Большой ход стягивания делает крепление особо прочным. Эстетической погрешностью данного вида стяжки считается видимость головки винта на лицевой стороне панели.

Стяжка коническая

Стяжка коническая является улучшенным вариантом винтового крепежа. Для скрытия винтовой шляпки на лицевой стороне панели в коническом соединении винт заменили штоком. В отличие от винта, проходящего сквозь панель, шток в нее лишь вворачивается. Это уменьшает ход стягивания и делает крепеж менее прочным.

Стяжка для столешницы

При изготовлении кухонной мебели применяется стяжка мебельного стола. Когда столешница собирается из двух частей, устанавливаются парные крепежи. Для чего сверлом Форстнера фрезеруют по одному отверстию в каждой из частей столешницы. Между отверстий прорубают с помощью стамески паз. В него укладывают струбцины. В одном глухом отверстии помещают стягивающую головку с С-образной шайбой. Затем с помощью ключа начинают закручивать С-образные гайки.

Мебельный шкант

Самый простой тип крепления – это шкант. Данный соединительный элемент похож на короткий отрезок карандаша, выполненного из кусочка дерева. Сегодня при сборке мебели шкант дополняет эксцентриковую стяжку, чтобы придать ей большую жесткость, а в качестве самостоятельного соединительного элемента его применяют довольно редко.

Как правильно подобрать стяжку

Выбор подходящей мебельной стяжки имеет большое значение при сборке мебели. От него зависит конечный результат в виде готового изделия. Разновидностей стяжек довольно много, потому в каждом случае требуется соответствующий подход к сборке. Выбранный вид крепежа не должен мешать эксплуатации мебели и портить ее внешний вид. Для обеспечения этих условий, необходимо правильно подобрать мебельную стяжку и не нарушать технологию сборки.

Предметы корпусной мебели в основном предназначены для хранения различных вещей. Поэтому при их сборке необходимо обеспечить прочность соединений. Лучше всего для этого подходит стяжка конфирмат. Этот крепеж позволяет соединить детали под нужным углом. А благодаря отверстиям под евровинты, просверленным с помощью специального сверла для мебельной стяжки конфирмат, обеспечивает качественную сборку корпусной мебели. К основному недостатку конфирматов можно отнести неэстетичный вид шляпок, которые хоть и остаются заподлицо, но всё же бывают очень заметны.

Эксцентриковая стяжка еще один вид крепежа, применяемый при сборке корпусной мебели. Ее используют там, где необходимо скрыть крепеж, например, на фасаде мебели. Главным достоинством эксцентрикового крепежа является скрытая установка.

Его высокая несущая способность обусловлена конструкцией. Корпусная мебель является сборной конструкцией, состоящей из нескольких предметов меблировки, соединяемых между собой. Это обуславливает необходимость применения межсекционной стяжки, которая предназначена для стягивания рядом стоящих предметов мебели.

Основное предназначение мягкой мебели — комфортный отдых. Потому она должна быть удобной, практичной и служить достаточно долго. Крепеж мягкой мебели с каретной стяжкой должен отличаться надежностью и иметь эстетичный вид. В идеале он должен быть невидим. Всем этим требованиям отвечает болт мебельный с вечной спутницей гайкой. С таким металлическим крепежом мебель выдержит механические нагрузки, оказываемые на нее в процессе эксплуатации. К тому же полукруглая головка болта, которая немного выступает над поверхностью деталей, будет совершенно незаметна под обивкой, особенно, если на ней присутствует каретная стяжка.

Встроенная мебель предназначена для хранения вещей и предметов разного назначения. Очень часто такие конструкции состоят из одних полок, установленных в нишах или вдоль стен. Потому лучшими крепежами для них могут служить конфирматы и мебельные уголки. Если в конструкции встроенной мебели не предусмотрена установка фасадов, целесообразно использовать в качестве крепежа эксцентрики и минификсы. Эти крепежные элементы устанавливают без сквозного сверления, что позволяет сохранять эстетичный внешний вид конструкции.

Сегодня особенно популярна мебель, у которой отдельные детали сделаны из стеклянных полотен. Они достаточно хрупкие, потому крепеж для мебели из стекла должен иметь большой запас прочности и естественно изготовлен из других материалов. По этой причине для ее стяжки лучше использовать специальные виды металлических крепежей (зажимы, держатели) в комплекте с резиновыми прокладками. Для их установки применяют не только сверление, но и крепление на клей.

Видео

mblx.ru

виды мебельной стяжки, особенности применения мебельного крепежа

Мебельная стяжка применяется только в производстве мебели. При изготовлении мебели не следует применять традиционный крепеж взамен мебельной стяжки, т.к. она обладает особыми свойствами, которые не только облегчают сборку мебели, но и позволяют скрыть крепеж. Далее рассмотрим наиболее часто применяемые виды мебельной стяжки и их особенности.

Конфирмат

Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.


Рис.1. Конфирмат - применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительно просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).

Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.

Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.


Рис.2. Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.

Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.

Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.


Рис.3. Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ соединения применяется в фабричной мебели, например, мебели из ИКЕИ. Обеспечивает высокую точность соединения деталей.

Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.

Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости. В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.

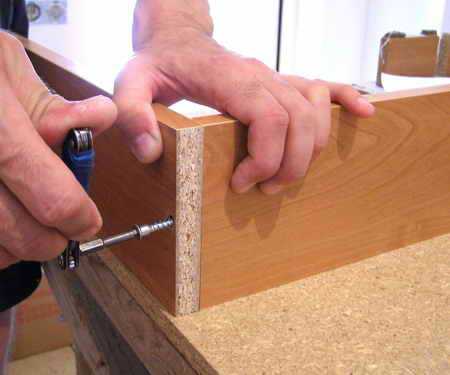

Рис.4. Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.

Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку.

Конфирмат относится к «видимому» крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.

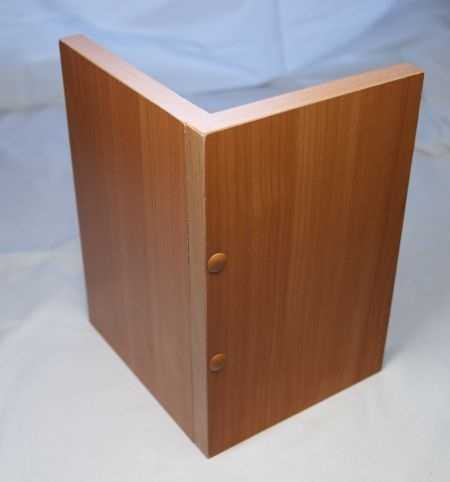

Рис.5. Пластиковые заглушки (накладки). Применяются для того чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.
Рис.6. Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.

Эксцентриковая стяжка

Эксцентриковая стяжка чаще применяется при фабричном изготовлении мебели. Причиной тому является сложность сверления отверстий. Эксцентриковая стяжка состоит из двух частей это шпилька и эксцентрик. Шпилька устанавливается в одну деталь, а эксцентрик в другую.


Рис.7. Эксцентриковая стяжка применяется для скрытого соединения двух деталей под углом 90 градусов. Для соединения 2-х деталей необходимо 2 эксцентриковые стяжки. Эксцентриковая стяжка устанавливается на расстоянии 5 см от торца соединяемых деталей. Для монтажа эксцентриковой стяжки необходимо просверлить несколько отверстий согласно схеме. Вместо штока длиной 34 может применяться шток длиной 26 мм (укороченный), при этом остальные размеры остаются без изменения.

Основным достоинством этого вида крепежа является то, что это крепеж является скрытым, а соответственно не портит внешний вид мебели. Кроме того, этот тип крепежа, в отличие от конфирмата позволяет многократно выполнять сборку и разборку мебели, что актуально, например, при переезде. Так же с помощью эксцентриковой стяжки можно соединять детали под различными углами.

При самостоятельном изготовлении мебели применяется не часто по причине сложности сверления отверстий и не возможности коррекции стыка во время сборки. Основная сложность в сверлении отверстий заключена в отверстии под эксцентрик. Отверстие это не сквозное и требует применения специального сверла – сверла Форстнера.


Рис.8. Сверло Форстнера - применяется для фрезерования несквозных отверстий под эксцентрик. Для стандартного эксцентрика необходимо сверло диаметром 15 мм.
Рис.9. Отверстие под эксцентрик. Сначала делают разметку детали согласно схемы приведенной выше. Далее сверлом Форстнера делают отверстие под эксцентрик. После чего сверлом диаметром 8 мм сверлят отверстие в торце детали под шток.
Рис.10. Схема соединения деталей с помощью эксцентриковой стяжки. Сначала устанавливается шток в одну деталь и эксцентрик в другую. Затем детали соединяют и фиксируют, поворотом эксцентрика по часовой стрелке на угол 180 градусов.

При этом глубина выборки порядка 12 мм, а толщина ЛДСП 16 мм. Оставшаяся толщина стенки всего 4 мм. Существует риск просверлить больше необходимого, тем самым испортить деталь мебели. Поэтому для сверления отверстий под эксцентриковую стяжку необходимо использовать ограничители глубины сверления.


Рис.11. Ограничитель для сверления отверстий под эксцентриковую стяжку. Позволяет сделать отверстие фиксированной глубины. Предохраняет деталей мебели от порчи при сверлении.

Межсекционная стяжка

Эта стяжка представляет собой винт и гайку с помощью которых стягиваются две секции мебели, например, два шкафа. Для стяжки шкафов используется 2 - 4 межсекционной стяжки. В зависимости от толщины ЛДСП существует межсекционная стяжка различного размера.


Рис.12. Межсекционная стяжка предназначена для соединения шкафов (секций) мебели между собой. Для стяжки 2-х шкафов необходимо 3-4 межсекционной стяжки. Межсекционную стяжку устанавливают вблизи углов (на расстоянии 3- 5 см от торца) соединяемых секций.

Учитывая то, что межсекционная стяжка применяется для стяжки шкафов, а шкафы в свою очередь изготавливаются из ЛДСП толщиной 16 мм, то чаще всего применяется межсекционная стяжка длиной 32 мм. Однако существуют стяжки длиной до 50 мм, которые применяются для стягивания деталей имеющих большую толщину.


Рис.13. Стяжка шкафов межсекционной стяжкой. Для установки стяжки необходимо зафиксировать шкафы с помощью струбцин. Далее сделать отверстие диаметром 9мм (на 1 мм больше диаметра стяжки). После чего установить и закрепить стяжку.

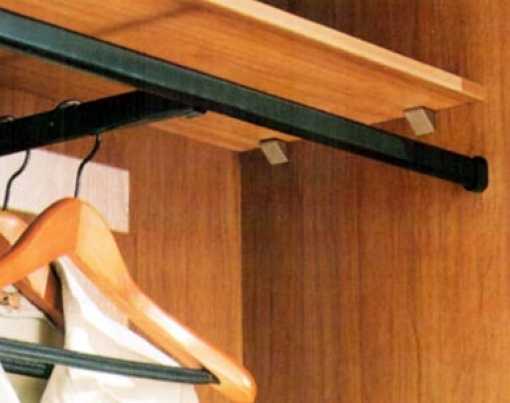

Полкодержатели

Полкодержателей существует огромное количество видов. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла. В свою очередь каждую из этих групп можно разбить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: шток и полкодержатель.


Рис.14. Полкодержатель для ЛДСП предназначен для надежного крепления полок в шкафу. Выпускается двух видов с фиксацией и без. Фиксация обеспечивается эксцентриком. Полкодержатель устанавливается в полку, шток в стенку шкафа. Для крепления 1 полки необходимо 4 полкодержателя.

Винт устанавливается в стенку шкафа, а полкодержатель в тело полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они приведены на рисунке ниже. Однако при установке полкодержателя следует внимательно посмотреть инструкцию, чтобы не возникло ошибки.

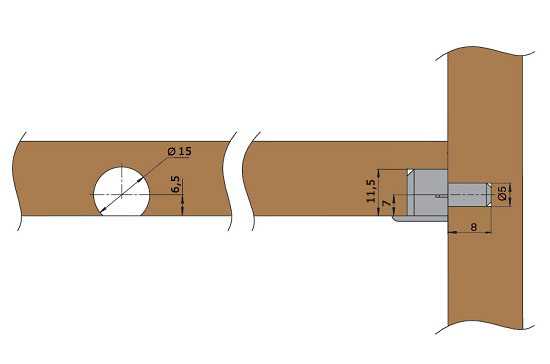

Рис.15. Схема отверстий для полкодержателя для ЛДСП. В полке делают отверстие сверлом Форстнера под установку держателя. В стенке отверстие под шток сверлом по дереву. Полкодержатели располагаются на расстоянии 5 см от переднего и заднего торца полки.

Далее полкодержатель устанавливается в подготовленное отверстие. Для этого необходимо использовать резиновый молоток. Таким образом полкодержатель будет прочно зафиксирован в полке.

Следует отметить что полкодержатели для ЛДСП бывают с фиксацией и без. Полкодержатель с фиксации имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. У полкодержателя с фиксацией есть еще одно достоинство, полкодержатели этого вида несут роль дополнительного усиления конструкции мебели.

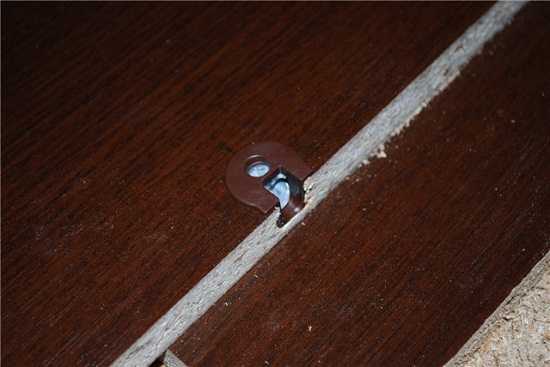

Рис.16. Полкодержатель для ЛДСП с фиксацией. Аналог эксцентриковой стяжки. Дополнительно усиливает конструкцию мебели и повышает жесткость шкафа. Полкодержатель обеспечивает возможность снимать и переставлять полку многократно, без ущерба для мебели.

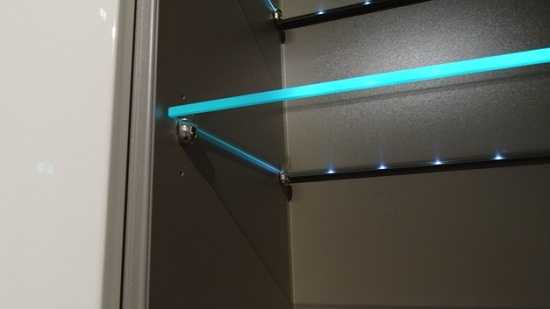

Полкодержатели для стекла имеют более простую конструкцию. Они закрепляются только к стенкам шкафа с помощью самореза.


Рис.17. Полкодержатель для стекла. Для установки 1 стеклянный полки необходимо 4 полкодержателя. Полкодержатели закрепляются саморезами длиной 16 мм к стенкам шкафа на расстоянии 5 см от переднего и заднего торца шкафа.

Полкодержатели для стекла без фиксации представляют собой стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло крепко фиксируется, и не может случайно выпасть.


Рис.18. Полкодержатель для стекла. Фиксация стекла осуществляется винтом с нижней стороны полкодержателя.

Стяжка для столешницы

Специальный вид стяжки необходимый для стяжки двух частей столешницы. Применяется при изготовлении кухонной мебели.


Рис.19. Стяжка для столешниц. Обеспечивает надежное соединение двух частей столешниц. Для повышения точности соединения деталей желательно применять совместно со шкантом. Для стандартной стяжки в соединяемых частях столешниц делают не сквозные отверстия диаметром 35 мм и глубиной 19 мм. Расстояние между отверстиями должно быть на 15 мм меньше длины стяжки. Ширина паза должна быть не менее 7 мм.

Для стяжки двух столешниц используют пару стяжек. Для установки стяжек необходимо сделать углубления под упоры стяжки и прорезь под винт. Сделать это можно различными способами. Наиболее доступный вариант следующий. Углубление под упоры делают сверлом Форстнера подходящего диаметра, прорезь под винт можно сделать с помощью электролобзика.


Рис.20. Соединение столешниц стяжкой. Для соединения устанавливают не менее 2-х стяжек. Для установки стяжки фрезеруют отверстия и паз в плите столешницы. Отверстия можно сделать сверлом Форстнера, паз вырубить стамеской, либо с помощью ручного фрезера.

Мебельный уголок

Это вид крепежа применяется для соединения двух деталей. Это достаточно непрочный способ соединения, поэтому с его помощью скрепляются детали, на которые не предполагается влияния больших нагрузок. Обычно это декоративные элементы, например, цоколь шкафа-купе или антресольные полки.


Рис.21. Мебельный уголок применяется для крепления декоративных элементов мебели (цоколь) и установки полок. Изготавливается из пластика. Для скрытия крепежа имеет крышку. В качестве крепежа применяют саморезы длиной 16 мм.

Часто применяют пластиковые уголки вместо металлических. Они не менее прочные, но имеют более привлекательный внешний вид и возможность срытого крепежа. Мебельный уголок крепится к двум сопрягающимся деталям с помощью двух саморезов. После чего защелкивают крышку, таким образом скрывая крепеж.


Рис.22. Мебельный уголок применяют для крепления низконагруженных элементов мебели, в том числе для установки декоративных элементов, таких как цоколь, вставки и пр.

Рассмотренный в статье мебельный крепеж является самым распространенным и наиболее часто используемым, благодаря тому, что это самые универсальные и легкие в использовании виды крепежа. В подавляющем большинстве случаев описанных видов мебельного крепежа достаточно для сборки любой мебели.

mhremont.ru

Мебельная стяжка. Классификация и принцип работы.


Друзья!


Переходите сразу в нужные разделы:


Незаменимой составляющей корпусной мебели является соединительная фурнитура – стяжка. Мебельная стяжка, как правило, незаметная на изделии, является залогом долговечности и прочности корпусной мебели.

Исторический экскурс

Первые «соединения» применяемые для укрепления мебели были универсальными – применялись как при строительстве сооружений из бруса, как-то         церковь или изба, и при изготовлении мебели.

Виртуозно владеющие пилой и стамеской плотники вручную изготавливали элементы мебельной стяжки, среди которых доминантными были замковые соединения, клинья, шипы, «шканы» (в современном варианте – шканты).

Процесс был достаточно трудоемким. Детали обеспечивали стяжку лишь при плотном соединении с помощью клея и абсолютно идеального прилегания к изделию. Эти соединения на сегодня применимы лишь в виде декоративного элемента при изготовлении мебели в стиле «ретро», в силу придания сходства с мебелью изготовленной мастерами-ремесленниками.

Со времен плотницкого мастерства в применении остался лишь шкант (8Х30), осовремененного вида.

Все остальные разработки ремесленников уступили место специализированной мебельной стяжке.

Так шкант получил рифление и точную фаску на конце с обеих сторон. Сборка мебели с использованием шканта позволяет быстро и верно позиционировать детали корпусной мебели при сборке.

При этом шкант – простая и дешевая деталь, именно небольшие затраты и выделяют шкант среди множества специальной фурнитуры.

Шкант воспринимает на себя поперечные нагрузки и препятствует смещению отдельных деталей корпусной мебели в процессе эксплуатации.

Но, работа со шкантом также имеет свои трудности и недостатки. Например, при изготовлении шканта из непросушенной древесины или при несоответствующем хранении (повышенная влажность помещения), шкант способен видоизменить цилиндрическую форму, что сделает невозможным формирование качественного соединения.

При большом размере изделия и, соответственно, увеличивающихся нагрузках на соединения, шканты не в силах противостоять выдергиванию и нуждаются в дополнительном усилении изделия – мебельной стяжке.

Виды мебельной стяжки

Основными видами стяжки, активно применяемыми производителями мебели, являются такие, как:

Перечисленные виды стяжек имеют различный принцип работы, а также преимущества и недостатки, характеризуемые изделие с положительной или отрицательной стороны.

Винтовая стяжка: принцип работы

Рассматриваемый вид стяжки содержит два элемента: винт и «бочонок» — корпус стяжки, выполненный в виде цилиндрической детали с поперечными резьбовыми отверстиями.

«Бочонок» выполняется из металла или полимерного материала (пластмассы) с гайкой внутри. «Бочонок» из полимерного материала имеет больший диаметр по сравнению с металлическим изделием.

К основным достоинствам винтовой стяжки можно отнести высокую прочность и большой ход стяжки, поскольку затягивание винта с применением значительных усилий обеспечивают крепкую сцепку при поперечных нагрузках.

При указанных достоинствах применения стяжки-бочонка, не стоит забывать о недостатках данного вида мебельной фурнитуры.

В первую очередь это осложненная сборка, так как отверстие в корпусе должно быть правильно и точно совмещено с винтом.

Вследствие этого взаимно расположенные оси отверстий под корпус стяжки и винт должны идеально пересекаться в пласти и торце.

Если установленный корпус просто повернут не той стороной, не составит особой сложности развернуть его в правильное положение при помощи предусмотренного для таких случаев шлица на торце.

Однако, если отверстие под «бочонок» глубже, чем требуется, корпус просто напросто «утонет» и вытащить его из углубления будет чрезвычайно трудно.

Еще одним недостатком стяжки считаются видимые на боковых поверхностях мебели головки винта, что портит внешний вид изделия.

Даже если головку винта прикрыть пластиковой заглушкой, то это будет привлекать внимание и общий вид будет испорчен, так как заглушка имеет выпуклый вид и не всегда соответствует по цветовой гамме с изделием.

Применение стяжки конической: принцип работы

В целях улучшения внешнего вида мебели была проведена модернизация стяжки «бочонок», что позволило скрыть винт, так как он был заменен штоком, впрессованным заподлицо в пласть элемента корпусной мебели.

Так, в основной детали необходимо просверлить два отверстия – в торце для штока и в пласти, перпендикулярно первому отверстию, для бочонка.

Шток с коническим углублением устанавливается в поперечное отверстие корпуса. Наконечник винта также имеет коническую форму и при заворачивании упирается в боковую поверхность штока стяжки, смещая его к торцу основной детали, что позволяет достичь оптимального для стяжки напряжения.

К недостаткам конической стяжки относят высокие требования к точности расположения отверстий в элементах корпусной мебели, небольшой ход стягивания, трудоемкость сборки.

Более того, при значительных нагрузках, возможно смять край отверстия муфты, что делает стяжку нерабочей в целом.

Мебельный уголок: принцип работы

Представляет собой согнутую под прямым углом полоску металла с отверстием и пазом на противоположных плечах.

Включает пять элементов: уголок, два винта с потайной головкой, две резьбовых футорки. Уголок крепится к деталям мебели при помощи футорок с внутренней резьбой.

Эта стяжка прочна и проста при установке, не требует точно расположенных присадочных отверстий. К основным недостаткам относят большое количество брака при изготовлении, неудобство в эксплуатации (невозможно расположить предметы непосредственно у стенки изделия) и видимость стяжки, что портит внешний вид.

Евровинт: принцип работы

Евровинт вошел в использование у отечественных мебельщиков в 1973 году. Тогда стяжка имела название «Сonfirmat» и была представлена в каталоге «Hettich».

В Европе данная стяжка называется «Einteilferbinder», что означает одноэлементная или одинарная стяжка.

Отечественные сборщики мебели почему-то присвоили ей название «еврошуруп» или «евростяжка», тогда как фактически это «стяжка шурупная» в силу схожести корпуса на затупленный шуруп.

Сегодня евровинт не только импортируется из-за рубежа ( «Hettich» – «Direkta 2», «Dresselhaus» – «Unita Stahl»), но и производятся на отечественных предприятиях.

Широкое распространение евровинт получил из-за того, что не подразумевает наличия точности при его посадке.

Необходимо лишь просверлить два отверстия: первое – в торце корпуса, второе – в пласти, присоединяемой к нему.

Наиболее распространенными принято считать евровинты с резьбой диаметром 7 мм и имеющих длину 50 – 70 мм.

Евровинт предназначен для стяжки малогабаритной мебели, при этом разные производители наделяют шурупные стяжки особыми конструктивными особенностями.

Применение шурупной стяжки не подразумевает зенкования отверстия. Малый диаметр шляпки шурупа позволяет утапливать элементы стяжки заподлицо с поверхностью соединяемой детали.

Также в шурупной стяжке распространенно применение корпуса с предусмотренным «зубом» под головкой шурупа, что обеспечивает заподлицо без необходимости проведения процедуры зенкования, при формировании фаски отверстия.

Качественная стяжка не должна иметь смещений шлица или шляпки относительно оси. Если смещение все-таки имеет место, ухудшается прочность и функциональность соединения деталей мебели из ДСП.

Для более прочного соединения деталей необходимо использовать стяжку с небольшим шагом витков и с лучшим резьбовым заострением. Первые витки резьбы – конические со специальными зазубринами, что характеризует работу стяжки в виде метчика или самонарезного винта.

Конические витки, а их в основном четыре, обеспечивают нарезку качественной резьбы для размещения оставшихся витков, не нарушая структуры плиты.

К недостаткам шурупной стяжки следует отнести видимость с торца головки винта. Его обычно, как и в стяжке-бочонке, закрывают полимерной заглушкой.

Мебель, собранную с применением данной стяжки нельзя собрать более трех раз, поскольку срывается резьба. Отказ от применения шканта при работе является причиной ухудшения внешнего вида мебели.

Надеясь на прочность металлических компонентов стяжки, не проводится закрепление элементов в найме, что «уводит» отдельные части мебели.

Стяжка эксцентриковая: принцип работы

Эксцентриковая стяжка занимает лидирующее положение среди указанных видов стяжки, потеснив даже шурупную стяжку. Наиболее качественная корпусная мебель собирается именно с использованием эксцентриковой стяжки.

Принцип работы стяжки достаточно незамысловат.

В пласть присоединяемого полотна заподлицо ввинчивается или впрессовывается металлическая, или полимерная футорка, в дальнейшем в нее вкручивается шток стяжки, головка которого имеет «Т»-образую форму.

При сборке мебели шток должен пройти через подготовленное отверстие в торце ключевой детали, что позволит его головке оказаться в центре поперечного отверстия, высверленного в пласти.

Далее в шток устанавливается эксцентрик, захватывающий внутренней поверхностью головку штока.

Проворачивая эксцентрик в отверстии, создается воздействие на головку штока необходимое для сближения соединяемых деталей и оптимального усилия в соединении.

Эксцентриковая стяжка включает в себя такие элементы, как: литой металлический эксцентрик, футорка, шток.

Распространенны конструкции эксцентриковой стяжки, характеризующиеся непосредственным вворачиванием штока в материал стягиваемой детали, без применения футорки.

Основным отличием эксцентриковых стяжек различных производителей и конструкций заключено в применении эксцентрика разных диаметров.

В основном используются эксцентрики, имеющие диаметры 12, 15 и 25 миллиметров. Эксцентрики, имеющие диаметр 25 мм в обязательном порядке накрываются заглушкой из полимерного материала.

Недостатки эксцентриковой стяжки:

1. Высокая вероятность послабления стяжки во время эксплуатации готового изделия. Разные производители решают эту проблему по-разному. Так это может быть вогнутая внутренняя поверхность эксцентрика, контактируемая со сферической рабочей поверхностью головки штока. Некоторые изготовители применяют конструкции в основе, которой многоступенчатая внутренняя поверхность эксцентрика примыкает к плоской рабочей поверхности головки стержня. При использовании многоступенчатого эксцентрика его внешняя поверхность снабжается косыми сглаженными зубцами, которые имеют наклон в противоположную сторону относительно направлении вращения эксцентрика при сборке для увеличения силы сцепления с материалом деталей, а также препятствует самопроизвольному повороту и послаблению соединения в процессе использования корпусной мебели. Насечки, нанесенные на внутренней поверхности эксцентрика, многократно усиливают его сцепление со штоком по сравнению с использованием эксцентрика с гладкой рабочей поверхностью.

2. Требует точно измеренного взаимного расположения всех отверстий. Отсутствие точного оборудования для присадки препятствует все более широкому распространению применения эксцентриковой стяжки. Так, сверление параллельных отверстий «на коленке» приводит к поломке эксцентрика даже при небольшом усилии во время сборки. Указанные недостатки хоть и отрицательно влияют на рост применения эксцентриковой стяжки, но не препятствуют внедрению все более простых в использовании разновидностей стяжки. Например, при использовании наиболее распространенных эксцентриков, имеющих диаметр 15 мм, они могут иметь разную длину, чтобы расположиться точно в центре полотна отверстия для стержня.

Разновидности эксцентриковых стяжек:

  • усиленный эксцентрик
  • усиленный эксцентрик с дополнительной футоркой

Одним из способов который позволяет отойти от осложненного совмещения осей отверстий в торце и пласти изделия, можно считать использование эксцентриков непосредственно в корпусе.

Эксцентрик устанавливается в подготовленное, с помощью сверления, отверстие в пласти около торца полотна, образуя проем для выхода части корпуса эксцентрика с отверстием для штока.

Данный метод позволяет использовать более короткий стержень для стяжки, что позволяет разместить ось эксцентрика более близко к торцу ключевой детали.

Благодаря особенности конструкции усиленного эксцентрика стяжку можно затянуть, располагая отвертку под углом к деталям корпусной мебели. Наружный корпус стяжки с применением усиленного эксцентрика может быть выполнен из пластмассы различного цвета или металла, что конечно придаст более привлекательный вид мебели.

Стяжка широко применяется, как полкодержатель. В отличие от полок, установленных на общепринятых полкодержателях, полка с применением стяжки на основе усиленного эксцентрика позволяет создать силовой элемент конструкции для увеличения прочности готового изделия, что является основной характеристикой при выборе корпусной мебели и мебели для офисов.

Эксцентрик обязательно помещается в материал корпуса, а не в полотно полки, что позволяет многократно переставлять полки без ослабления соединения и износа отверстия с эксцентриком.

Эксцентрик усиленного типа, имеющий дополнительную футорку, применяется для особо нагруженных или подверженных высоким нагрузкам изделий.

В случае с тяжелыми полками применятся эксцентрик усиленного типа в удлиненном корпусе, имеющий дополнительную футорку, под которую предусмотрено дополнительное отверстие. Применяемая футорка позволяет стабилизировать полку, препятствуя ее смещению относительно боковины.

Вывод

В статье рассмотрены наиболее распространенные виды стяжек для соединения деталей корпусной мебели. Приведенные достоинства и недостатки определенных стяжек позволят остановить свой выбор на наиболее приемлемом варианте стяжки, и избежать распространенных ошибок.

С полным ассортиментом стяжек применяемых для корпусной мебели в данной компании можно ознакомиться в электронном каталоге или в самом офисе компании.

Выбирая стяжку, Вы должны понимать, что это не просто значимый соединительный элемент корпусной мебели, а устройство, позволяющее создать необходимое усилие между деталями для увеличения устойчивости мебели к внешним нагрузкам, создания необходимой прочности для долговременного ее использования.

07.11.2012, 26411 просмотров.

all-furnitura.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
