Ступенчатый фундамент: нюансы строительства на склоне

Содержание

1. Ступенчатый фундамент – что это
2. Преимущества и недостатки
3. Технология строительства
4. Земляные работы
5. Установка опалубки
6. Гидроизоляция
7. Армирование
8. Бетонирование
9. Дренаж
10. Заключение

Зачастую сооружения возводят на площадках со сложными рельефными условиями, и требуется тщательная геологическая разведка, чтобы подобрать надежное и устойчивое фундаментное основание. Ступенчатый фундамент особой сложности не вызывает, строительство его возможно собственными силами даже на проблемном участке.

Ступенчатый фундамент – что это

Такое основание представлено конструкцией с несколькими выступами, заглубленными в землю. Его устраивают, чтобы преодолеть высотные перепады на отведенной под строительство территории. Такое основание применяется исключительно на бугристой местности.

Заложение ступенчатого основания представляет обустройство обычной железобетонной ленты, имеющей определенные изменения в виде одинаковых по уровню высоты ступеней.

Основными отличиями между ступенчатым и ленточным фундаментом, заливаемых на склоне, являются:

• котлован устраивается не горизонтально, а в виде ступеней. Данная мера дает возможность устраивать плавные переходы по высотам в любом месте;
• при выставлении опалубочной конструкции поперечные стенки устанавливаются на торцевых участках ступеней;
• металлический каркас из арматуры тоже готовят в аналогичной ступенькам форме;
• бетонирование выполняется этапами – от нижней ступени.

Имеется еще одна особенность – расчетные данные на такое основание сможет выполнить только опытный строитель. Придется определять глубину протекания грунтовых вод, устанавливать тип почвенного состава и т. п.

Помимо правильно составленного проекта необходимо знать порядок проведения работ и их технологические особенности.

Ленточный ступенчатый фундамент имеет определенные достоинства:

• обладает хорошей прочностью, переносит разнонаправленные нагрузочные воздействия;
• отличается высоким показателем несущей способности, устойчив к внешним воздействиям;
• такое основание можно залить самостоятельно, не привлекая специальную технику;
• на строительство потребуется оптимальное количество материалов.

К сожалению, застройщиками отмечены и определенные недостатки:

• фундамент обладает прямой зависимостью от строения грунтового состава;
• нагрузочные воздействия направляются под углами к ленточным осям, что приходится учитывать при выполнении предварительных расчетов;
• строительство подразумевает тщательное геологическое обследование территории, результаты которого оказывают непосредственное влияние на все рабочие этапы.

Технология строительства

Итак, ступенчатый фундамент – как сделать его правильно? Составление проекта – половина успеха. Остается все работы выполнить правильно, для чего необходимо знать, что представляет собой схема монтажа ступенчатого фундамента на склоне.

Фундаментное основание должно быть стабильным и защищенным от возможных оползаний, не поддаваться воздействию воды.

В ходе работ придется отслеживать устойчивость стен котлована, очередность монтажных мероприятий и качество их проведения.

Земляные работы

От правильности подготовки котлована зависит стабильность фундаментного основания. Вариант его формирования определяют по состоянию и разновидности грунтового состава.

Угол наклонности откосов выбирается с таким расчетом, чтобы грунт не осыпался. Для песчаной почвы этот показатель составляет тридцать – сорок пять градусов, на глинистом составе значение его увеличивается до пятидесяти – шестидесяти градусов.

Если вы устраиваете фундамент в виде ступеней, котлован под всей площадью объекта можно не копать, так как каждая из ступеней должна в качестве опоры иметь материковый грунтовый состав. Выкапывается только траншея под формирование ступени.

Изначально снимают грунтовый слой на откосе по линии фундаментного основания, несколько выше уровня его закладки, выдерживая при этом наклонный угол. Если встретится грунтовый участок, не отвечающий требованиям по несущей способности, его следует удалить полностью, дойдя до более плотной почвы.

Оставшуюся часть котлована, предназначенного под ступенчатый фундамент, выкапывают вручную. Работы начинают вести с самой нижней разметочной точки, постепенно перемещаясь вверх, выдерживая размерные параметры очередной ступени. По ширине траншея должна быть несколько больше фундамента.

Установка опалубки

Чтобы грунт не осыпался, в местах уступов закладывается сплошная опалубочная конструкция. Частично такое укрепление представляет собой несъемный вариант, так как после выполнения бетонирования не все щиты можно демонтировать.

Закончив подготовку и защиту траншеи, на дно ее заливают тонкий слой тощего бетона, чтобы предотвратить проникновение в землю цементного молочка.

Если дно траншеи получилось ровным, тощий бетонный раствор можно залить в выставленную опалубку.

Опалубка выставляется сплошной системой в зависимости от состояния почвы. Ее необходимо соединить с крепежными элементами, установленными во время подготовки траншеи.

Как правило, ширина фундамента ступенчатого на склоне достигает пятидесяти – восьмидесяти сантиметров, а значение высоты составляет не менее тридцати сантиметров. Как и при устройстве традиционных фундаментных оснований, размеры его определяются с учетом несущих возможностей почвенного состава. Чем слабее основа, тем шире будет фундамент в виде ступеней.

Гидроизоляция

Выполняется вертикально и горизонтально, как в случаях с обычным ленточным или плоским фундаментным основанием. Если с этой целью используется рулонный рубероидный материал, то предусматривается десятисантиметровый нахлест верхней полосы на нижнюю.

Армирование

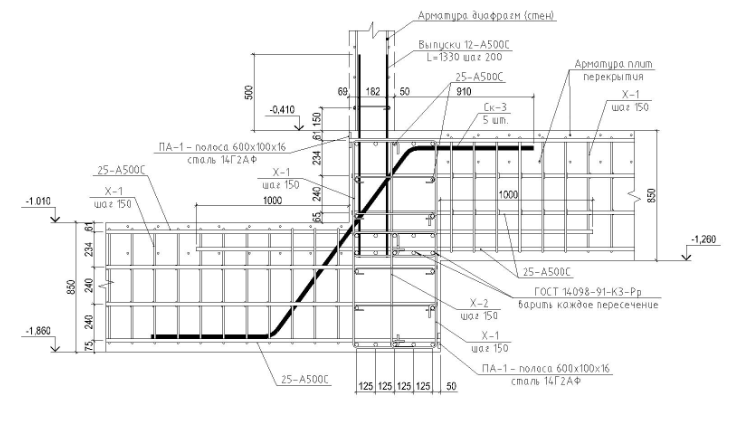

Так как общий уклонный угол ступенчатой фундаментной основы должен быть максимально идентичен рельефному рисунку площадки или несущим слоям почвы, то определяется необходимая высота уступа для фундамента.

Если проектным заданием определена закладка бетонной основы, уступ не должен превышать тридцать сантиметров, и армирование выполняется обычным способом. Ступени армируют дополнительно в случаях, когда грунты в этих местах отличаются неоднородностью состава или слабостью. Фундаментные ступени, превышающие по высоте шестьдесят сантиметров, устраиваются редко, проектируются из железобетонного материала и дополнительно усиливаются поперечными металлическими прутьями, расположенными горизонтально.

При рельефном уклоне, превышающем восемнадцать градусов, планируется уступ более 0.3 м, и его следует укреплять анкерами. В более широкое фундаментное основание закладываются стальные арматурные стержни, размещенные поперек и продольно в соответствии с проектными расчетами.

Бетонирование

Бетонный раствор, предназначенный для заливки ступенчатого основания, рекомендуется готовить на строительной площадке самостоятельно. Заливку следует осуществить в течение рабочего дня, чтобы вся масса схватывалась одновременно.

Раствор подается слоями, периодически уплотняется, чтобы удалить пустотные участки. Как правило, они образуются в точках пересечений арматурных каркасов.

Опалубочная конструкция заполняется раствором до нужной отметки, поверхность бетона разравнивается.

Монолитная бетонная конструкция набирает необходимую прочность в течение четырех недель, и за это время опалубка должна оставаться на месте. В некоторых случаях разрешается выполнять демонтаж щитов через две недели, когда бетон набирает до семидесяти процентов прочности, определенной проектом. Несъемные опалубочные элементы остаются в фундаментной конструкции. Как только бетон окончательно затвердеет, приступают к возведению стен.

Дренаж

Фундаментные основания ступенчатого типа, частично заглубленные по причине обустройства подвального помещения, периодически подвергаются негативному воздействию грунтовых вод. Следовательно, вдоль оснований необходимо предусматривать дренажную систему.

Дренаж оборудуется по отдельному проектному решению, после завершения работ принимается в эксплуатацию. Если строительство объекта ведется на уклонном участке, то изменяются гидрологические местные особенности, и обустройство дренажа становится важным мероприятием.

Стекающая вниз влага оседает на стенах фундамента, впитывается в них, под сооружением образуются водные потоки, вымывающие почвенный состав и приводящие к просадке грунта. Предотвратить подобное явление негативного характера можно дренажными трубами, собирающими воду и выводящими ее за территорию участка. Как правило, такие элементы дренажной системы укладываются до момента засыпки фундаментного основания.

Определенные проблемы возникают, когда дренаж устраивается на большой строительной площадке, потому что часть труб должна прокладываться непосредственно под объектом. Данная мера ограничивает численность колодцев, что усложняет их очистку и ослабляет несущие возможности почвенного состава. Линии дренажа, проходящие под фундаментами, закладываются в специальные муфты.

Не стоит упускать из виду влагу, стекающую с кровельного перекрытия. Необходимо исключить ее просачивание в почву возле стен сооружения, но и делать ее отвод в дренаж тоже не рекомендуется. Будет лучше, если под нее предусмотрите отдельную водоотводную линию.

Дренаж – мера необходимая, но порой недостаточная. Только тщательное изучение гидрогеологических особенностей места позволит вам принять решение на необходимость проектирования и устройства дополнительных средств, защищающих от воды.

Заключение

Вы теперь знаете, как сделать ступенчатый фундамент. Как видите, все работы вполне можно выполнить самостоятельно.

Ступенчатый фундамент

03 июля 2021

Просмотров: 731

Ступенчатый фундамент

Вместе со специалистами компании компании «Дикс Строй» вы узнаете, как можно спланировать и построить ступенчатый фундамент и что вам для этого понадобится.

Отвечаем на самые часто задаваемые вопросы. Таким образом, вы узнаете, как правильно выполнять, этот вид строительных работ и какой тип фундамента лучше выбрать.

Когда стоит делать ступенчатый фундамент?

Ступенчатый фундамент, знаком многим. Этот элемент обычно делают, если в здании есть подвал. Это фундамент, который также используется в других постройках. Их устанавливают, когда постройка приподнята и местность отличается крутым уклоном. Однако это правило применяется только тогда, когда угол наклона не превышает 30 градусов. Стоит знать, что для изготовления ступенчатого фундамента требуются качественные материалы.

Что нельзя упускать в этом виде работы?

Требуется:

• Цемент;
• Вода;
• Песок;
• Опалубочные плиты;
• Товарный бетон;
• Стальная проволока;
• Арматурные стержни.

Имея все эти устройства и детали на месте, вы можете двигаться к следующему этапу.

Как спланировать ступенчатый фундамент?

Стоит знать, что ступенчатые фундаменты обычно делают в опалубке. Некоторые специалисты устанавливают их прямо в землю. Уровень уклона чрезвычайно важен и должен соответствовать строению и размеру участка. Также имеет значение, из какого бетона сделан фундамент.
Лучше всего выбрать качественный, чтобы не сломаться. Перед тем, как возводить фундамент, стоит ознакомиться с техническим оформлением участка. Благодаря этому легко определить глубину, на которую можно поставить ступенчатую опору. Это сказывается на их качестве и долговечности.

Армирование ступенчатого фундамента — что о нем стоит знать?

Прежде чем мы определимся с тем, как изготавливать армирование, стоит остановиться на том, что оно из себя представляет. Армированная конструкция, обычно состоит из четырех стержней. Все стержни соединены между собой. Необходимо подобрать размер перекладин под тип наклона ступенчатых уровней.

Стоит знать, что соединение стержней в арматуре можно производить двумя способами. Первый — соединить с последовательными стержнями, которые можно согнуть под прямым углом. Второй способ — загнуть концы стержней таким образом, чтобы они зацепились друг за друга. Когда они будут готовы, вы можете комбинировать их. Сделать это можно с помощью узловатой проволоки.

Виды ступенчатого фундамента

В настоящее время в современном строительстве ступенчатый фундамент ассоциируется с уровнями, направленными в землю. Однако до недавнего времени ступенчатые уровни, были известны своей формой поперечного сечения. Все элементы данного вида арматуры выполнены из высококачественного бетона.
Однако стоит знать, что армирование — это еще не все, что следует делать в такой конструкции. Также необходимо утеплить ступенчатый фундамент, а затем гидроизолировать фундамент.

Зная немного больше о том, как делают ступенчатые фундаменты, когда они должны быть сделаны, и какие материалы и инструменты для этого нужно подготовить, вы можете легко определить, стоит ли их строить. Дополнительно вы можете указать, возможна ли самостоятельная работа или необходимо нанять специалиста.

Следующие шаги — дренаж кладки. Вся эта работа достаточно сложна, и одна ошибка может снизить долговечность этой конструкции. Так что, если вы не представляете, как это делать правильно, лучше полагаться на специалистов из компании «Дикс Строй».

В нашей компании вы всегда можете заказать бетон для заливки любого фундамента. Свяжитесь с нашими специалистами по телефонам +7 495 64 22 123

или +7 925 94 27 123.



---

• Назад
• Вперед

Ступенчатый фундамент – Процесс строительства – Методы – Преимущества

Если бы вы когда-нибудь стояли на склоне холма и смотрели на дома, построенные на одном и том же участке, вы бы заметили, что один дом может быть значительно меньше другого только потому, что как строился фундамент. Есть способы построить дома на наклонных участках, чтобы каждый получил равное количество земли в своей собственности.

Вы когда-нибудь задумывались о покупке дома на склоне? Если вы заинтересованы в этом типе собственности, вам может быть интересно, имеет ли смысл строить дом на ступенях, а не на ровной поверхности.

Если вы строите на наклонном участке, может потребоваться использование ступенчатого фундамента, чтобы достичь надлежащего уклона, избежать проблем с осадкой и сохранить структурную целостность.

В этой статье вы узнаете, как построить свой дом на ступенчатом фундаменте, чтобы вы могли максимально использовать свой участок и получить больше пространства в своем доме.

Читайте также: Что такое Raft Foundation?

Содержание

• Ступенчатый фундамент – Строительные блоки вашего дома на наклонном участке
• Что такое ступенчатый фундамент?
• Процесс строительства
• Плюсы
• Недостатки

Ступенчатый фундамент

Ступенчатый фундамент – строительные блоки вашего дома на наклонном участке

Естественная поверхность земли не всегда ровная и в основном до такой степени, что может быть значительный уклон либо поперек, либо вдоль, либо поперек одновременно и вдоль участка большинства зданий.

Если цокольный этаж должен находиться на уровне или чуть выше уровня земли в самой высокой точке, необходимо импортировать сухой наполнитель, такой как битый кирпич или твердый бетон, чтобы поднять уровень бетона и пола над участком. Эта заливка будет уложена, распределена и закреплена до внешней стены после того, как она будет построена.

Читайте также: Бетонный завод для сухих смесей

Чтобы сэкономить и сократить расходы на земляные работы и возведение фундаментных стен на наклонных участках с плотным грунтом, таким как гравий и песок, рекомендуется использовать ступенчатый фундамент, который схематически контрастирует с сокращением в котловане, а также ограждающие конструкции уровня и ступенчатого фундамента.

Требования к ступенчатому фундаменту

Что такое ступенчатый фундамент?

Фундамент, в котором желаемая ширина обеспечивается серией ступеней примерно в пропорции одной единицы горизонтального размера к двум единицам вертикального размера.

Фундамент, сооруженный в виде ряда ступеней, приблизительно равных наклону несущего слоя. Цель состоит в том, чтобы избежать векторов горизонтальной силы, которые могут вызвать скольжение.

типовая компоновка процесса строительства ступенчатого фундамента

На участках с уклоном первоначальным решением должно быть принято решение о том, должен ли первый этаж находиться над землей в самой высокой точке или частично заглубляться под землю.

Домовладельцы хотят построить дом, но пространство, в котором они живут, слишком крутое, чтобы использовать традиционные методы укладки бетона и укладки его на фундамент.

Когда это произойдет, они могут обнаружить, что лучший способ построить свой новый дом — использовать ступенчатый фундамент или террасную конструкцию.

Уменьшая высоту каждого уровня вниз, вы можете создать необходимое количество конструкций и обеспечить безопасность для тех, кто живет в доме и рядом с ним.

Но у всех подходов есть свои плюсы и минусы, которые необходимо тщательно взвесить перед началом любого строительного процесса.

Читайте также: Тощий бетон – Основание – Состав смеси – Прочность – Назначение – Использование

Процесс строительства

Фундамент поднимается вверх по склону, чтобы свести к минимуму земляные работы и возведение стен под землей. Фундамент устраивают так, чтобы каждая ступень была не выше толщины бетонного фундамента, а фундамент на более высоком уровне перекрывал нижний фундамент не менее чем на 300 мм.

опалубка вдоль ступенчатого фундамента

Возводятся несущие стены и траншеи фундамента вокруг стен засыпаются выбранным грунтом из котлована. Бетон над площадкой и сплошным цокольным перекрытием допускается отливать на зернистую засыпку глубиной не более 600 мм или отливать или укладывать в виде подвесной железобетонной плиты. Дренажи, показанные в задней части насыпи траншеи, проложены для сбора и отвода воды в стороны здания.

Плюсы

Преимущества использования ступенчатого фундамента на склоне вместо того, чтобы тратить деньги на его выравнивание. Вот лишь некоторые из преимуществ ступенчатого фундамента:

• Он позволяет постепенно возводить дом экологически безопасным способом, используя материалы, которые слишком круты или дороги для транспортировки.
• Ваш фундамент может служить дополнительным местом для хранения под землей. Он также может служить подпольем в экстремальных климатических условиях, когда требуется изоляция и не ожидается затопления. –
• Как правило, на ступени заливается меньше бетона, чем на один уровень. По мере роста цен на бетон это может стать значительной экономией с течением времени.
• Ступенчатый фундамент также обеспечивает хороший дренаж, который предотвращает скопление воды по периметру дома.
• Читайте также: Бетонные формы – Советы по возведению опалубки

Недостатки

Использование ступенчатого фундамента требует дополнительных земляных работ, поскольку экскаваторам необходимо спуститься на несколько уровней, прежде чем они начнут строить вверх. Ступенчатость может увеличить материальные затраты (поскольку для каждого слоя требуется своя основа).

Детали ступенчатого основания | Причины и применение ступенчатого фундамента

Дом Советы по гражданскому строительству Детали ступенчатого фундамента | Причины и применение ступенчатого фундамента

20 декабря 2021 г.

В этой статье вы узнаете, что такое ступенчатый фундамент и фундаменты . Как построить дом на наклонном участке с использованием ступенчатого фундамента .

Основной обязанностью фундамента является поддержание Конструкций и передача дополнительной нагрузки Структур на слои под ними.

Обычно рекомендуется строить фундамент на плоской или гладкой поверхности земли. Есть несколько мест, где плоская поверхность невозможна.

На склонах нам может понадобиться построить фундамент в некоторых случаях. Для строительства фундамента на склоне очень важно выполнить тщательное проектирование и планирование.

Ступенчатые фундаменты на регулярной основе также предотвращают резкие и чрезмерные изменения уровня, которые могут привести к ослаблению и перемещению. Точно так же следует использовать ступенчатость, чтобы избежать резкого и чрезмерного увеличения глубины фундамента на углах и пересечениях.

Каждая ступенька фундамента должна быть не больше толщины фундамента. Фундамент верхнего уровня также должен перекрывать фундамент нижнего уровня не менее чем на двойную высоту ступени, или на толщину фундамента, или не менее чем на 300 мм (в зависимости от того, что больше).

Дренаж должен быть правильно спланирован, чтобы избежать риска нестабильности, вызванного давлением воды в здании.

Основания для строительства ступенчатых фундаментов:

• Основная роль фундамента заключается в передаче нагрузки конструкции на подземные слои.
• Фундамент помогает при строительстве зданий, обеспечивая плоскую поверхность.
• Помогает предотвратить любое боковое смещение конструкции.
• Для предотвращения скольжения и опрокидывания автомобиля.
• Во избежание расхождений при расчете.

Как построить ступенчатый фундамент на склоне?

Фундамент здания является одним из наиболее важных аспектов строительства, и он должен быть построен безукоризненно при правильном проектировании и планировании фундамента.

Одной из основных функций фундамента является передача всей нагрузки от надстройки на слои под ней.

В большинстве случаев при возведении сооружений на плоской поверхности используются простые виды изолированного или индивидуального фундамента.

Строительство прочного фундамента на наклонном участке чрезвычайно сложно и сложно. Многие участки в холмистой местности требуют, чтобы мы построили фундамент на склоне.

Создание фундамента на склоне — один из самых сложных вопросов для инженеров.

При отсутствии естественного уклона наиболее подходящим типом фундамента является ступенчатый фундамент.

Ступенчатый фундамент — другое название ступенчатого фундамента . Ступенчатый фундамент — один из самых экономичных способов устройства фундамента на склоне.

Ступенчатое основание состоит из ряда бетонных ступеней, установленных горизонтально на наклонной поверхности земли.
