Ступенчатый фундамент на склоне - Всё о фундаменте

Устройство фундамента на участке с уклоном

Идеально ровные площадки для строительства домов встречаются довольно редко, новый участок, отданный под застройку, может быть отмечен ямами, косогорами, перепадами высот. Но если относительно незначительные погрешности можно выровнять и подсыпать небольшим трудом и затратами, то на участке с большим уклоном возведение дома требует усилий посерьёзнее.

Типовой столбчато-ленточный фундамент построенный на склоне

Особенности закладки фундамента на склоне

Первые значительные затруднения возникают на стадии закладки фундамента. Постамент для крепкого и надёжного дома должен тоже быть основательным, не разрушиться под воздействием грунтовых вод и не подвергнуться осыпанию грунта. Эти проблемы значительно усложняют укрепление подстенка именно на склонах.

Тем не менее, если правильно рассчитать свои материальные возможности, технические характеристики, вид почвы и выбрать правильный вид основания, то дом, красиво пристроенный на уклоне холма, порадует хозяев своими преимуществами: красивыми пейзажами из окон; возможностью оборудовать в одном помещении и дом, и гараж, и баню; чудесным природным ландшафтом.

Для укрепления постройки на уклоне чаще всего применяют следующие разновидности фундамента:

  • ленточный ступенчатый;
  • свайный;
  • столбчатый.
  • Устройство любого из этих разновидностей постамента имеет ряд своих преимуществ и недостатков, поэтому однозначного совета, какой именно выбрать быть не может. Всё зависит от конкретного места и возможностей владельца территории.

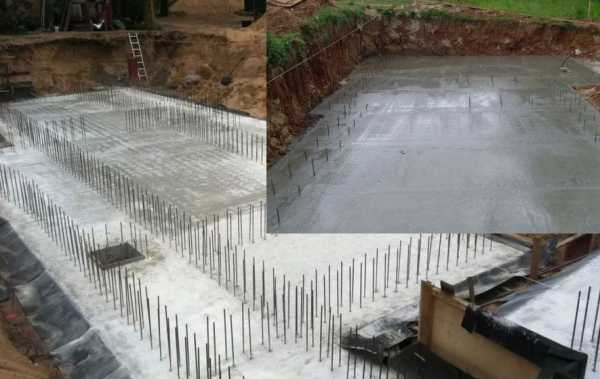

    Плиточный фундамент на участке с уклоном не используется, так как требует очень большого масштаба земляных и укрепительных работ по выравниванию площадки.

    На этом видео можете посмотреть пошаговую инструкцию строительства фундамента на склоне.

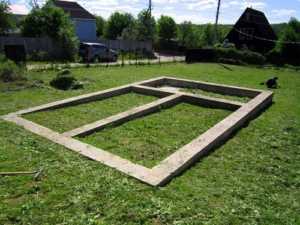

    Ленточный фундамент на склоне

    Ленточный фундамент – самая привычная разновидность возводимых оснований при строительстве зданий, который сооружают самостоятельно. Его можно залить и на уклоне, но необходимо учесть следующий нюанс: высота цоколя в самой низкой его точке не должна превышать четырёх значений его ширины. Чем уклон круче, тем выше будет основание, тем оно должно быть шире, и тем больше затрат на опалубку и бетонирование.

    Устройство конструкции фундамента на участке с уклоном

    Относительную простоту сооружения этого вида подстенка можно отнести к преимуществам. С небольшими затратами такой вид основания можно соорудить на участке с небольшим уклоном, под гараж или фундамент для бани. При значительном крутом склоне такое устройство будет связано со значительными трудностями.

    • большие затраты на опалубку и заливку: уже метровая высота основания для дома приведёт к удорожанию строительства почти вдвое;
    • значительный объём земляных работ;
    • мелкозаглубленные конструкции использовать очень затруднительно, а порой просто невозможно.

    Оправдывают себя эти затраты, если высокие стены заливки планируется использоваться для того, чтобы в подвальном помещении оборудовать мастерскую, гараж, баню. В этом случае экономится место и средства для сооружения этих или других подсобных помещений.

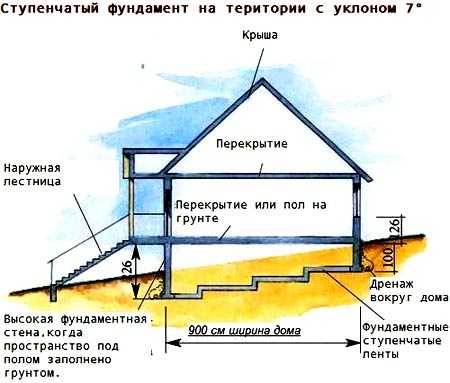

    Схема для постройки ленточного фундамента на участке с уклоном

    Особенности возведения ленточного прямого фундамента под уклоном:

    1. Часть склона для верха подстенка срезается ровно под прямым углом и обустраивается подпорная стенка, которая будет верхней частью периметра будущего цоколя.
    2. Обычным способом монтируется опалубка. нижняя часть которой разницей в высоте горизонтально уравнивается с подпорной стенкой.
    3. Закладка арматуры, заливка бетоном не отличается от аналогичного процесса на ровной местности.
    4. Для полного застывания и усадки фундамента отводится примерно месяц, после по уклону под нижней стенкой сооружают опорную насыпь для выравнивания разницы высот.

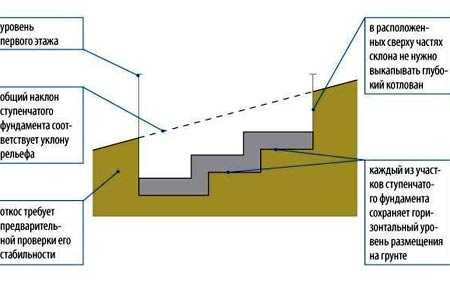

    Ступенчатый фундамент на склоне

    Для построек на склонах со значительным градусом проще и экономичнее использовать ступенчатый ленточный фундамент.
    Ступенчатый фундамент, в отличие от прямого, не имеет ровного периметра, а располагается уступами в некоторых вариациях:

    • Верхняя часть прямая, ступени находятся в нижней части, у основания холма;
    • Ступенчатой монтируется верхняя часть, соответственно и стены, а нижняя часть заливается как простой ленточный фундамент;
    • Ступени располагаются по всей длине, ступенчатыми будут и стены дома.

    Если первый способ является самым простым вариантом, и возможен для самостоятельной заливки, то второй и третий имеют сложное устройство конструкций опалубки, и требуют определённых инженерных знаний и навыков.


    Сложность ленточного ступенчатого фундамента усугубляется тем, что арматуру для заливки нужно тоже укладывать ступенями, зато стоимость опалубки и заливки значительно удешевляется, да и земляных работ по сравнению с прямым значительно меньше. Устройство такого вида основания для дома можно сочетать с общим террасированием и обустройством территории на участке.

    Размещать хозяйственные постройки в подвальном помещении при такой разновидности конструкции также возможно, но только на нижних секторах. Верхняя часть дома больше используется для жилых помещений.

    Свайный фундамент

    Если размещать баню и прочие подсобные помещения под одной крышей с домом не является существенным, следует обратить внимание на свайный фундамент. Эта разновидность – самый удачный вариант для участков с уклоном.

    1. Трудоёмкие и затратные земляные работы сводятся к минимуму.

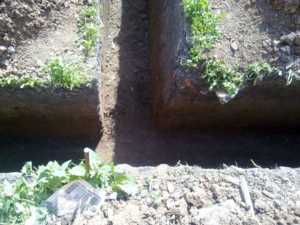

    Земляные работы по подготовке к заливке фундамента на склоне

  • Предотвращается угроза разрушения здания при осыпании верхних слоёв грунта – сваи достигают глубинных слоёв почвы.
  • Постройке также не будут угрожать ливневые и грунтовые воды – проблема всех территорий на склонах.
  • В местности с тяжёлыми видами грунтов, большим промерзанием почвы свайный фундамент остаётся единственным правильным решением для сооружения надёжных и долговечных конструкций.
  • Свайный фундамент может быть использован под любые виды построек – от лёгких дачных деревянных домиков до тяжёлых и высоких сооружений.
  • Свайные конструкции различаются по различным параметрам: по способу погружения, по несущим нагрузкам, по форме сечения, по разновидности основания.

    В зависимости от потребности укрепления свайный фундамент бывает нескольких видов:

    1. Свайный фундамент по периметру дома, совмещённый с ленточным, представляет собой протяжённую конструкцию по всей длине периметра.

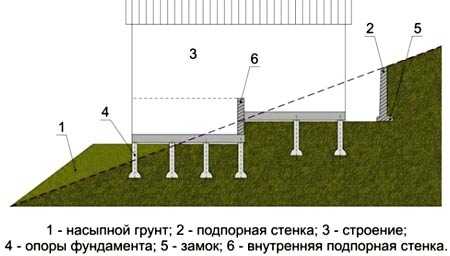

    Схема устройства свайного фундамента на участке с уклоном

  • Одиночные сваи применяются для поддержания отдельных элементов, например, колонн.
  • Свайный куст – сваи сконцентрированы для укрепления одного, самого трудного участка. К примеру, дом вписывается в склон тремя углами, а четвёртый необходимо поддержать подпоркой.
  • На участке с уклоном наиболее распространено применение свайного поля, когда конструкции располагаются под всей площадью будущей постройки.
  • Необходимым элементом возведения основания с применением свай является ростверк. Это конструкции, которые объединяют сваи. Бывают монолитными или сборными.

    В зависимости от вида почвы и необходимой степени укрепления сваи могут укладываться одним из нескольких способов:

    • Забивание в грунт железобетонных, металлических или деревянных конструкций. Земляные работы здесь исключаются вообще;

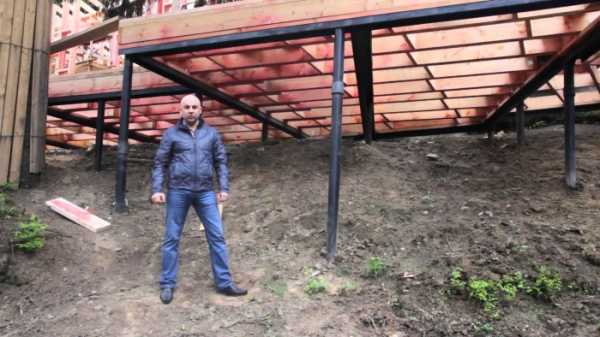

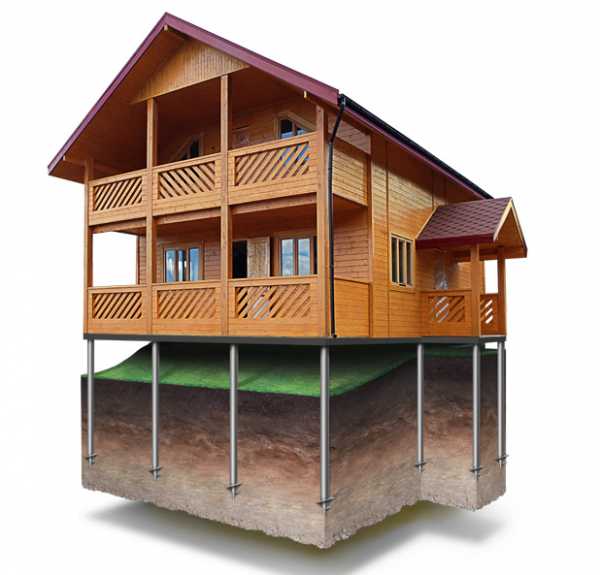

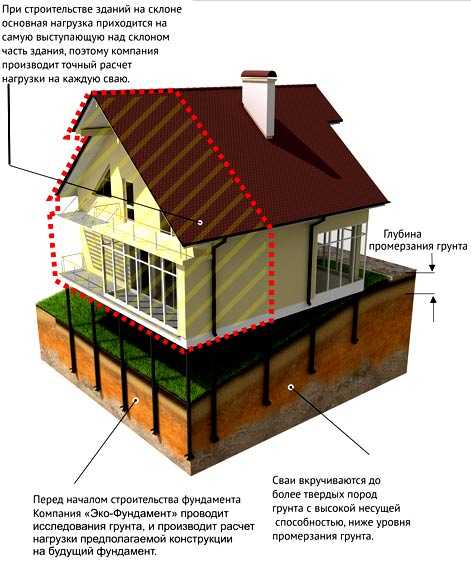

    Конструкция свайного фундамента на склоне

  • Заливка бетонных смесей и установка железобетонных столбов требует незначительных работ в земле, которые заключаются в подготовке траншей;
  • Ввинчивание винтовых свай с помощью специальной техники. Раскопок земляного слоя также не требуется.
  • Устройство основы под дом на сваях сводится к следующим этапам:

    1. Первые элементы свайного фундамента ввинчиваются, забиваются или заливаются в самой высокой точке будущего основания. Глубина из вхождения в грунт будет самой большой, и надземная часть равняется наименьшей высоте цоколя.
    2. Следующей монтируют ту часть, которая будет самой высокой. Между низким и высоким краем протягивают верёвку, и с помощью уровня они выравниваются строго по горизонтальным линиям.
    3. Последующие сваи вбиваются в необходимых местах между краеугольными с выравниванием по необходимому горизонтальному уровню.

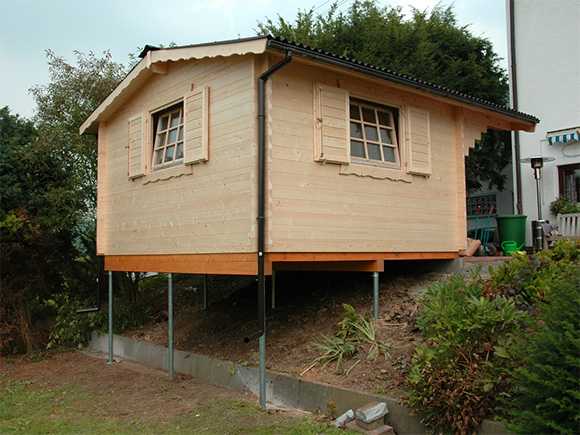

    Готовый проект двухэтажного дома из бруса на свайном фундаменте

  • Последний этап – это заливка монолитного ростверка или монтирование сборной его конструкции.

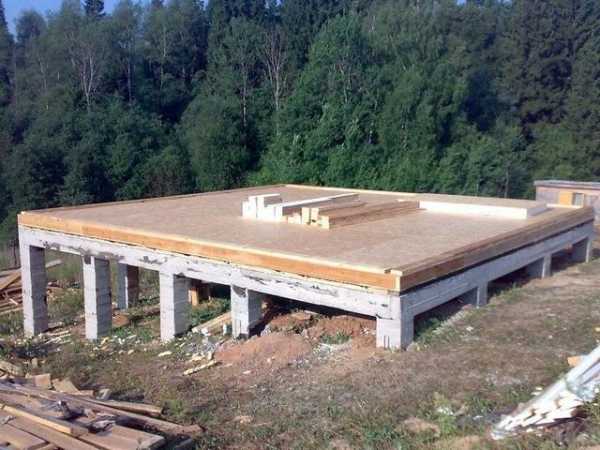

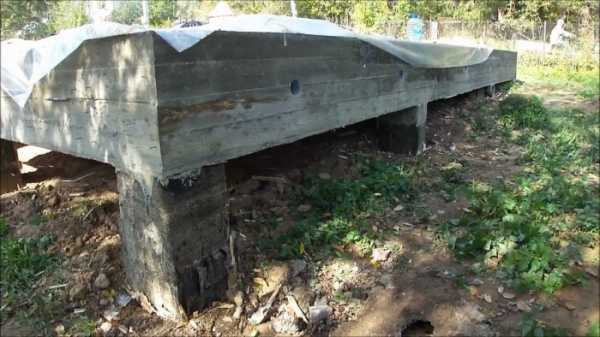

  • Столбчатый фундамент

    Столбчатый фундамент представляет собой опоры из столбов, обустроенные в специальных шурфах, углублённых до устойчивого грунта. Верхняя и нижняя части цоколя являются своеобразной опорной стенкой. Сооружение такого подстенка целесообразно под сооружения на уже готовых террасах или на участке между двумя склонами.

    Столбчатый и свайный фундамент отличает то, что столбы, залитые в углубления, выдерживают значительно меньшие нагрузки, чем вбитые сваи. После выравнивания и укрепления площадки с помощью столбчатого фундамента, дальнейший монтаж аналогичен работам на ровной поверхности.

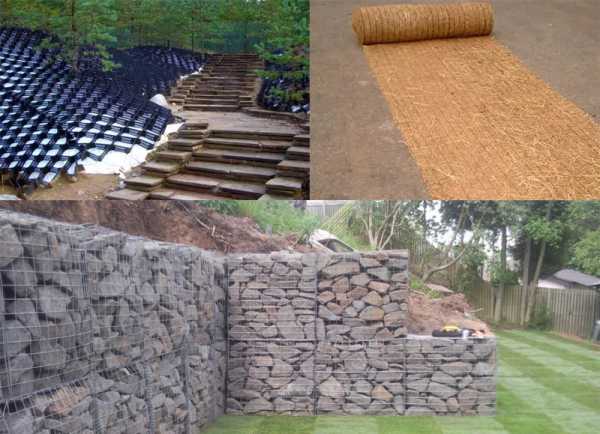

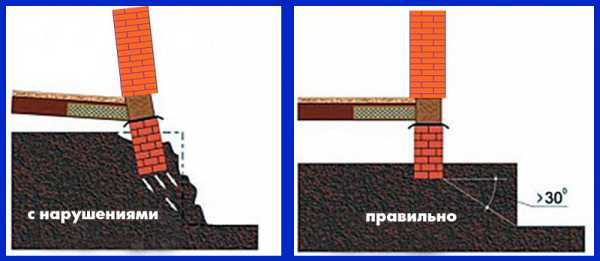

    Укрепление склона под фундамент

    Общие требования к любому виду цоколя на территории с уклоном, это надёжное закрепление грунта. Основные угрозы составляют: во-первых, потоки дождевой и талой воды, которые подмывают почву вокруг дома и скапливаются в верхней части фундамента, постепенно разрушая его; во-вторых, возможные осыпания и смещения грунта.

    Для безопасности строений на таком своеобразном участке необходимо обязательное проведение ряда мероприятий:

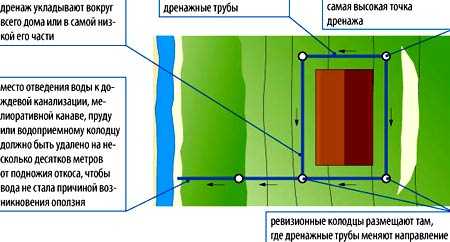

    Устройство дренажа вокруг дома

  • Подпорные плиты, террасы, посадки деревьев и кустарников с мощной разветвлённой корневой системой – это не только дизайнерские приёмы, а методы укрепления грунта и предотвращение его смещения;
  • Особо подвержен осыпанию грунт под площадкой, на установленных сваях. В этом месте нет посадок, не растёт трава и кустарники. Такие площади особо ограждаются от попадания дождевой воды. Талые и подземные воды нужно отводить из-под свай с помощью дренажных устройств.
  • Устройство фундамента на склоне своими руками

    Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

    16 октября 2015

    Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

    12 октября 2015

    У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

    20 октября 2015

    Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

    16 октября 2015

    Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

    12 октября 2015

    У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

    Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

    23 сентября 2015

    Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

    © Copyright 2014–2017, moifundament.ru

    • работы с фундаментом
    • Армирование
    • Защита
    • Инструменты
    • Монтаж
    • Отделка
    • Раствор
    • Расчет
    • Ремонт
    • Устройство
    • Виды фундамента
    • Ленточный
    • Свайный
    • Столбчатый
    • Плитный
    • Другое
    • О сайте
    • Вопросы эксперту
    • Редакция
    • Контакты

    • Работы с фундаментом
      • Армирование фундамента
      • Защита фундамента
      • Инструменты для фундамента
      • Монтаж фундамента
      • Отделка фундамента
      • Раствор для фундамента
      • Расчет фундамента
      • Ремонт фундамента
      • Устройство фундамента
    • Виды фундамента
      • Ленточный фундамент
      • Свайный фундамент
      • Столбчатый фундамент
      • Плитный фундамент

    Ступенчатый фундамент на склоне — схема + монтаж

    Каждый мастер, которой приобрел загородный надел на склоне, задается вопросом, по какому принципу на такой территории возводится базис для дома. Используя современные технологии можно легко справиться с этой задачей. Существует несколько разновидностей основ, подходящих для закладки на непростых участках, одной из которых является ступенчатая конструкция. Ступенчатый фундамент на склоне соответствует всем общепринятым стандартам, благодаря чему он и получил большую популярность.

    Варианты базисов для бугристых участков

    Помимо ступенчатых базисов на территориях с непростым рельефом применяются и другие типы оснований. Поэтому, перед тем, как остановить выбор на ступенчатой конструкции, стоит рассмотреть все возможные варианты.

    Если основа возводится на склоне, то гарантией ее горизонтальности станет плавное изменение высоты. Профессионалы выделяют три основных типа базисов, способных на это:

    Ленточный фундамент (ступенчатый) на неровном участке закладывается в том случае, когда расстояние между верхним и нижним уровнем участка равняется 1 м, а почва на территории достаточно стабильная. При устройстве базиса данного типа возникает возможность создания подвального помещения, для которого стенами будут служить стенки ленты.

    Если строительная площадка включает не только значительный уклон, но и слабые грунты, идеальным вариантом станет фундамент на сваях. Под слабыми грунтами подразумеваются те, которые предрасположены к пучению, насыщенные влагой, с высоким уровнем промерзания. Монтаж опор достаточно прост, но это не влияет на прочностные характеристики готового основания.

    Если уклон превышает 1 м и изготовление траншеи с ровным горизонтальным дном требует значительных финансовых и физических вложений, целесообразно остановиться на ступенчатой конструкции. Каждая ступень имеет незначительную высоту и хорошее сцепление с почвой, что приумножает стойкость всей постройки.

    Помимо трех вышеупомянутых типов базисов в современном строительстве все чаще стал использоваться ступенчатый плитный фундамент, являющий собой массивную монолитную решетчатую платформу из высококлассного железобетона. Укладка бетона производится по всей площади строения. Готовая конструкция отличается солидной долговечностью и устойчивостью к разным видам нагрузок.

    Как бы то ни было, ступенчатый базис остается самым востребованным вариантом для установки на склонах, как среди профессиональных строителей, так и среди любителей.

    Особенности ступенчатой основы

    Ступенчатое основание – это конструкция с несколькими углубляющимися в почву выступами, устраиваемая для преодоления высотных перепадов на площади под застройку. Данный тип базиса используется исключительно на бугристых участках.

    Ступенчатое заложение фундамента представляет собой устройство классической бетонной ленты, но с некоторыми изменениями: сооружение состоит из разных по высоте ступенек. Главными отличиями между ступенчатой основой и лентой являются:

    • Форма траншеи – дно котлована роется не строго горизонтально, а ступеньками. Это позволяет осуществить плавный переход, избегая существенных перепадов высоты в каждой точке участка;
    • Устройство опалубки – на торцах ступенек формируются поперечные стены;
    • Армирование – металлический скелет также изготавливается в форме ступеней;
    • Заливка бетоном – раствор укладывается не сплошным слоем, а заливается поэтапно, переходя от одного места к другому, начиная с нижней ступеньки.

    Еще одна особенность – расчет ступенчатого фундамента практически невозможно выполнить непрофессиональному строителю. Для того чтобы справиться с работой, придется самостоятельно вычислить точку пролегания почвенных вод, тип грунта на территории и т. д. Без наличия специальных навыков провести инженерно-геологическое исследование не получится. Поэтому все вычисления и проектировку в обязательном порядке поручают специалистам.

    Однако, грамотного проекта ступенчатой основы не достаточно. Чтобы результат работы порадовал, необходимо безошибочно воплотить план в жизнь. Для этого следует ответственно подходить к возведению фундамента, придерживаться технологии выполнения, а также соблюдать все правила и рекомендации.

    Монтаж базисной конструкции

    Ступенчатый фундамент на склоне, схема выполнения которого немного отличается от стандартной, осуществляется за несколько этапов.

    Этап 1. Проектирование

    Решив спроектировать основу самостоятельно, стоит помнить, что на территориях, отличающихся бугристой поверхностью, размещение здания обуславливается направлением склона. Это продиктовано тем, что устойчивость базиса являет собой наиболее значимый фактор. Самым надежным вариантом расположения конструкции станет устройство ее протяжной стороны в перпендикулярном к откосу положении.

    Этап 2. Разметка

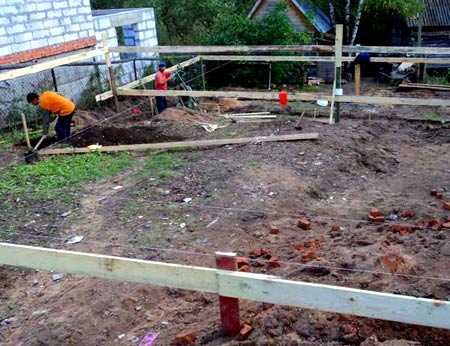

    После того, как все расчеты завершены, можно приступать к разбивке участка. Строго в соответствии с проектом выполняется разметка при помощи бечевки, металлических прутов и рулетки.

    Этап 3. Изготовление траншеи

    При работе со ступенчатым базисом (когда глубина заложения фундамента изменяется ступенчато), грамотно вырытая траншея – это уже 50% успеха. Вариант ее создания зависит от типа почвы. Безопасный угол наклона скосов котлована:

    • Для песчаных почв – от 30 до 45 градусов;
    • Для глинистых грунтов – от 50 до 50 градусов;
    • Для почв, имеющих ледниковое происхождение – 70 градусов.

    Траншея роется по одной ступеньке, а не сразу по периметру строения.

    Сначала почва снимается по линии базиса на откосе и выше точки заложения. При этом следует соблюдать наклон. Часть котлована, оставшаяся под основу ленточного вида, выкапывается вручную. Работу начинают с самого нижнего места разметки, поднимаясь все выше (размерные характеристики каждой новой ступеньки замеряются). Ширина траншеи должна превышать ширину фундамента.

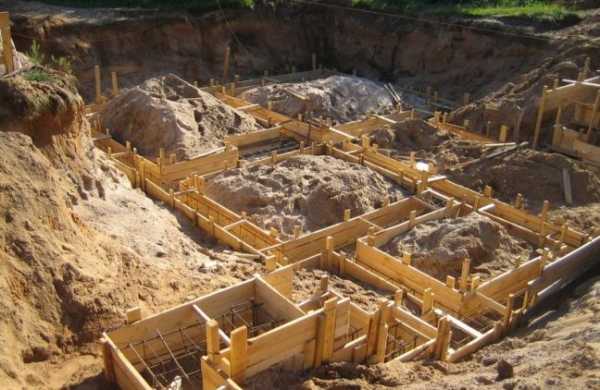

    Этап 4. Установка опалубки

    Предотвратить осыпание стенок котлована помогает опалубка. Данная конструкция должна быть цельной – на ступенях в вертикальном положении устанавливаются ее элементы. Очень часто опалубку не демонтируют, так как снять каркас без разрушения основы достаточно трудно.

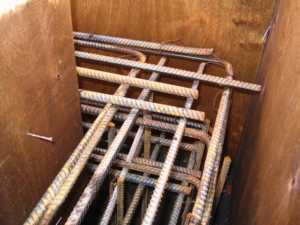

    Этап 5. Армирование

    Если изготавливается фундамент из бетона, максимальная высота ступени должна равняться 30 см. Каждая ступенька дополнительно усиливается каркасом, если возведение основы выполняется на слабых почвах.

    В случае, когда уступы базиса по высоте превышают 60 см, их усиливают поперечными стальными стержнями. Из металлических прутов посредством проволоки вяжется двухъярусный пояс, повторяющий форму ступеней. В работе применяются прутья D 12 – D16 мм. Длина изгибов должна рассчитываться заранее (еще на этапе проектировки).

    Таким образом, производится армирование ступенчатого фундамента.

    Этап 6. Гидроизоляция

    Вертикальная и горизонтальная гидроизоляция укладывается по стандартной схеме. В качестве гидроизолирующего материала чаще всего применяется рубероид.

    Этап 7. Фундаментные стены

    Фундаментные стенки выполняются аналогично традиционным вариантам базисных стен. Чаще всего для их изготовления применяется бетонный раствор. Как упоминалось ранее, заливка подготовленной конструкции начинается с самой нижней ступени. Как только бетон схватится, переходят к ступеньке, находящейся выше. Железобетонная основа станет гарантией стойкости всего строения.

    Еще один вариант возведения стенок – кладка из отдельных изделий (кирпичей, камня, блоков). Ступенчатый фундамент из блоков фбс является прекрасной альтернативой монолитной конструкции. Благодаря крупным габаритам каждого строительного элемента временные затраты на устройство сокращаются почти в два раза. Однако случается, что размерные характеристики сырья из достоинства превращаются в недостаток: высота блоков не соответствует высоте ступени основания. В такой ситуации материал подрезается, либо устраивается дополнительная кладка силикатным или керамическим кирпичом.

    Подводя итоги, стоит сказать, что площадь под застройку с нестандартным рельефом – не повод расстраиваться. Каждый мастер, ответственно подходящий к работе, может оборудовать ее под дом из своих грез. Главное определиться с тем, какое основание наиболее подходит для воплощения мечты. Свайный или ленточный, ступенчатый фундамент – на склоне наиболее целесообразно применять последний. Прислушиваясь к советам профессионалов и качественно выполняя работу, можно возвести стойкий базис, который станет надежной основой для будущего здания.

    Видео инструкция как построить дом на склоне:

    Также по теме:

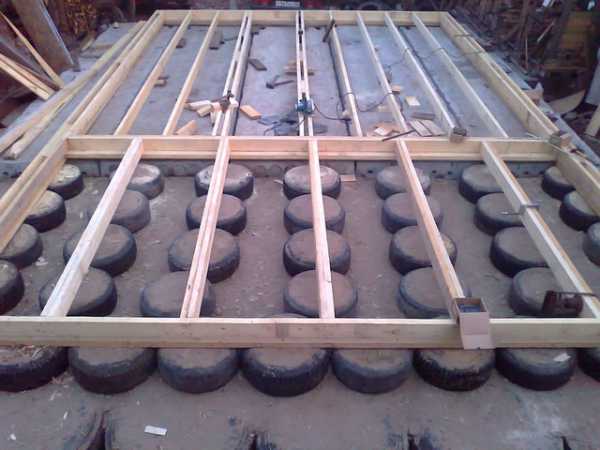

    Фундамент из автомобильных покрышек своими руками Фундамент для дома из газобетона Монтаж фундамента из дорожных плит своими руками Фундамент из блоков ФБС: интсрукция + схема укладки Фундамент из арболита своими руками Полировка бетона своими руками

    Источники: http://proekt-sam.ru/fundamenty/fundament-na-uchastke-s-uklonom.html, http://moifundament.ru/ustrojstvo/stroitelstvo-fundamenta-na-sklone.html, http://stroimtovarishi.ru/nestandart/stupenchatyj-fundament-na-sklone.html

    1pofundamentu.ru

    Типы фундаментов на склоне и их описание

    Ведение строительства дома на участке с уклоном сопряжено со трудностями. В первую очередь, возникают вопросы относительно способа обустройства фундамента. Существует несколько вариантов, каждый из которых способен обеспечить постройке надежную опору без риска перекоса всей конструкции.

    Подходящие типы фундаментов.

    Когда фундамент на склоне, то обеспечить ему горизонтальность можно лишь одним способом: плавным изменением его высоты. Существует три вида оснований, позволяющих добиться этого:

    • ленточное;
    • свайное;
    • ступенчатое.

    Выбор здесь будет зависеть от величины планируемой нагрузки и особенностей строения грунта. Если уклон совсем небольшой, то можно остановиться на традиционном для индивидуального строительства ленточном фундаменте. При наличии грунта с хорошей несущей способностью вполне пригоден даже вариант неглубокого заложения.

    Когда уклон значителен и устройство траншеи с горизонтальным дном сопряжено с большими материальными и трудовыми затратами, то более рационален ступенчатый фундамент. Каждая из ступеней будет иметь сравнительно небольшую высоту и надежный контакт с грунтом, что увеличит надежность всего сооружения.

    Для участка, на котором присутствует не только большой уклон, но и проблемные почвы, то единственным вариантом станет свайный фундамент. Под проблемным грунтом здесь понимаются почвы, склонные сезонному пучению, перенасыщенные влагой или отличающиеся большой глубиной промерзания. Конструкция свайных опор поможет с минимальными трудозатратами достичь прочных слоев почвы и обеспечить требуемый уровень прочности.

    Устройство ленточного фундамента.

    Особенности ленточного основания.

    Применять их можно для строений любого вида и назначения, вне зависимости от массы. Пригодны такие фундаменты и в тех случаях, когда участок имеет уклон.

    Единственное ограничение — цельная и достаточно массивная конструкция может оказаться не слишком устойчивой и быстро разрушиться на грунтах с большой глубиной промерзания. Решить эту проблему можно лишь увеличением глубины траншеи. Однако в этом случае в условиях перепада высот нижняя по склону часть фундамента может получиться излишне материалоемкой.

    Основные достоинства ленточных фундамент — большая механическая прочность и долговечность. Главные недостатки — трудоемкость и большой расход материалов. При этом материалоемкость напрямую зависит от величины перепада высот. Чем больше перепад, то тем более высокой получится нижняя стенка фундамента. Однако эти сложности могут быть компенсированы тем, что в итоге в распоряжении владельца дома окажется весьма просторный подвал.

    Подготовка к работе.

    В первую очередь, следует выяснить глубину расположения точки промерзания. Это будет минимальная глубина, которую должна достичь подошва фундамента. Далее нужно прибавить 40-50 см, которые потребуется для закладки подушки, состоящей из щебня и песка. В результате получится минимальная глубина траншеи. При этом нужно ориентироваться на самую нижнюю по склону участка точку, откуда и будет выведен горизонт дна траншеи.

    Выкапывание траншеи.

    По всему периметру будущего дома траншея должна иметь горизонтальное дно. Из-за перепада высот максимальная глубина будет в верхней по склону точке периметра, а минимальной — в нижней. Если вырыть траншею с наклоном, то вся постройка может попросту сползти под уклон. Ширина траншеи должна на 20 см превышать ширину несущих стен.

    Засыпка подушки.

    На дно траншеи последовательно засыпаются слои щебня и песка. Образуемая ими подушка обеспечит более равномерный и плотный контакт с грунтом. После засыпки подушку следует утрамбовать.

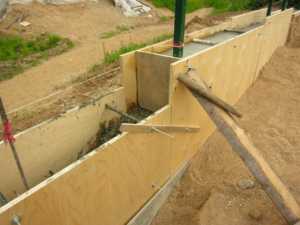

    Установка опалубки.

    Конструктивно опалубка представляет собой вертикальные стенки, удерживающие бетон до полного застывания и придающие фундаменту правильную геометрию. В качестве материала для опалубки можно применять многослойную фанеру, листы ДСП, доски и т. п.

    Верхняя часть опалубки должна быть ровной по горизонтали. Поэтому в нижней точке участка ее надземную высоту придется увеличить. Соответственно, требования к качеству материалов и монтажа здесь должны быть увеличены.

    Монтаж арматуры.

    В для создания армирующего каркаса применяют проволоку большого сечения. Из нее вяжут пространственную конструкцию, размещаемую в траншее.

    Горизонтальные части армирующего каркаса располагают над подушкой и в верхней части траншеи. При этом от стенок, подушки и верхнего среза фундамента до арматуры должно оставаться пространство в несколько сантиметров.

    Заливка бетона.

    При заливке бетонного раствора особое внимание следует уделять равномерности наполнения опалубки в траншее. Лучше всего это делать небольшими дозами по всему периметру.

    Во время заливки вместе с жидким раствором будет попадать воздух. Чтобы избавиться от воздушных пузырей, рекомендуется использовать вибрационные машины погружного типа.

    Ленточный фундамент на склоне будет готов к продолжению строительства спустя семь суток. На протяжении этого времени его поверхность необходимо увлажнять. Это предотвратит появление трещин.

    Особенности ступенчатого фундамента.

    Фактически ступенчатое основание — это все та же бетонная лента, но состоящая из расположенных на разной глубине участков — ступенек. Отличия от ленточного варианта будут следующими:

    • траншея выкапывается ступеньками, что позволит избежать больших перепадов глубины на каждом из участков;
    • при установке опалубки на срезах ступеней необходимо сформировать поперечные стенки;
    • армирующий каркас тоже должен иметь ступенчатую форму.

    Заливать ступенчатый каркас нужно с самой нижней ступени. Когда застынет предыдущая ступень, приступают к следующей, более высокой.

    Свайный фундамент.

    Для участка с перепадом высот свайный фундамент является наиболее простым для реализации вариантом. В индивидуальном строительстве наиболее практичны винтовые сваи.

    По конструкции винтовая свая — это металлическая труба, оснащенная винтовым наконечником в нижней части и петлями для завинчивания — в верхней. Поверхность сваи имеет гидрозащитное покрытие.

    Поскольку расположен фундамент на склоне, то для его нижней части приобретаются трубы большей высоты, нежели для верхней. В верхней части сваи выбираются исходя из нагрузок и геологического строения грунта.

    Технология обустройства будет следующей:

    • под углами дома и точками пересечения несущих стен на грунте делаются отметки;
    • с помощью рычага или специального оборудования сваи закручиваются на расчетную глубину;
    • верхняя часть свай обрезается таким образом, чтобы они образовали горизонтальное поле;
    • привариваются огловки;
    • места сварки обрабатываются гидроизоляцией.

    Свайный фундамент как ровных, так и на участках со склоном, может быть усилен железобетонным ростверком. Главное достоинство свайного варианта — возможность физически развязать пол в дом и грунт. Особенно это важно, когда почва перенасыщена влагой.

    Укрепление почвы на склоне.

    Участки с резкими перепадами высот зачастую характеризуются большой подвижностью верхних слоев грунта. Любая подвижка может нанести ущерб фундаменту и, соответственно, всей постройке.

    Для укрепления грунта можно использовать три способа:

    • высаживание кустарников и деревьев. Располагать растения желательно в шахматном порядке. По мере развития их корневые системы образуют в почве своеобразный каркас, который будет надежно удерживать почву от сползания;
    • подпорные стенки. В этом случае на равных высотах в землю заглубляются отрезки металлических труб (столбов), к которым прикрепляются доски с пропиткой против гниения. Получающийся забор не позволит расположенному выше грунту смещаться вниз. Вместо деревянных стенок можно обустроить кирпичные, каменные и т. д.;
    • геосетка. Укладка геосетки под поверхностный слой грунта обеспечит ему неподвижность. Единственное затруднение при данном способе — большой объем земляных работ.

    Наиболее же эффективным решением является комбинация описанных способов.

    Проблема обустройства фундамента под дом на участке с ощутимым перепадом высот не так серьезна, как это может показаться на первый взгляд. Если выяснить геологию и учитывать массу строящегося дома, то можно подобрать тот или иной вариант для создания прочного и долговечного основания.

    fundamentdomov.ru

    Фундамент на склоне: какой тип основания выбрать?

    Не каждый дом, возможно, построить на совершенно ровной площадке. Довольно часто приходится возводить жилые дома в горах, на крутых склонах. Чтобы дом стоял устойчиво и надежно, его устанавливают на специальный ступенчатый фундамент.
    Он имеет несколько уступов разной высоты. Располагают фундамент там, где рельеф почвы не имеет ровной площадки. Ступенчатая основа дома помогает сделать расширение подошвы на неровном рельефе.
    Для строительства каменного дома, если участок имеет уклон, закладывается ленточный фундамент. Для дома, который необходимо построить на склоне, сегодня можно найти подходящую конструкцию фундамента.

    Разновидности фундамента

    Фундамент на склоне своими руками можно создать, если хорошо изучить технологический процесс такой установки. Но прежде чем начинать закладку фундамента для дома, если участок имеет большой уклон, необходимо ознакомиться с самыми известными конструкциями фундаментов. Они бывают:

    • свайными;
    • ленточными;
    • плитными;
    • столбчатыми.

    Профессионалы считают оптимальным ленточный фундамент на участке с уклоном. Он свободно выдерживает многотонные строения и легкие постройки.

    Обустройство ленточной опоры

    Когда основание строится на склоне, схема работ должна иметь следующий вид:

    • Сначала срезается небольшой участок склона, перпендикулярно ростверку будущего фундамента.
    • Подпорная стена монтируется по длине всего среза.
    • Вырывается траншея, где будет построен ленточный цоколь.
    • Изготавливается опалубка. Когда бетон полностью схватится, делают опорную насыпь. С ее помощью можно будет выровнять склон. Вот теперь можно говорить, что ленточный фундамент на склоне готов.

    Монтаж столбчатой опоры

    При строительстве частного дома, довольно часто устанавливают фундамент столбчатый. Его строительство делается аналогично технологии закладки фундамента на ровной площадке.
    Как сделать фундамент на склоне, столбчатого типа? Какой последовательности придерживаться? Когда делается фундамент на неровном участке своими руками, то сначала подготавливается ровная площадка. Ее будут ограничивать две стенки.
    Свободное пространство засыпается грунтом и хорошо уплотняется. Нижняя стена не позволит насыпанному грунту начать сползать. У верхней стены совершенно другие функции. Она задерживает уплотненный грунт на террасе.
    Столбы должны устанавливаться на плотный устойчивый грунт. Для этого делается глубокая яма. Монтаж насыпной террасы необходим для фиксации опор.
    Можно строительство дома со столбчатым фундаментом выполнять и другим способом. Сначала вкапываются столбы, точно так же как сваи. Затем засыпается грунт, и утрамбовывается терраса. Иначе говоря, терраса создается после монтажа вертикальных деталей фундамента.

    Фундамент на склоне, схема работ

    Чтобы строительство было качественным, необходимо придерживаться определенной схемы работ на склоне. Постройка будет надежной и прочной, если последовательность всех действий будет выполняться согласно разработанной схеме.
    Для схематического изображения фундамента, необходимо на имеющемся чертеже здания отыскать нижнюю точку почвы. От нее отложить вниз размер, превышающий величину промерзания.
    Полученный размер увеличивают на полметра, чтобы можно было создать песчаную подушку.
    Когда разрабатывается схема фундамента здания, устанавливаемого на склоне, требуется учитывать, что в случае больших морозов и сильных ветров, необходимо выкопать траншею. Ее глубина может достигать 2,5 метра. Верхняя часть основания должна немного возвышаться над поверхностью почвы.

    Технология строительных работ

    Чтобы самостоятельно правильно выполнить работу по укладке фундамента дома, расположенного на уклоне, необходимо строго придерживаться определенной технологической последовательности.
    Сначала проводятся подготовительные работы. Перед тем как начать укладывать фундамент, должны быть проведены геологические разведывательные работы. На основании полученных данных можно будет рассчитать диаметр будущих скважин.
    Но основным в таких исследованиях является определение глубины нахождения грунтовых вод. Они станут в будущем источником подачи чистой воды.
    Затем делаются все необходимые расчеты. Они необходимы для определения:

    • массы основания;
    • давления на грунт;
    • веса снеговой шапки;
    • силы ветра;
    • габариты фундамента.

    Учитывая полученные данные, делается их коррекция. Чтобы рассчитать вес здания, берется объем постройки. Он предварительно вычисляется по математическим формулам.
    Количество необходимых строительных материалов поможет рассчитать удельный вес.
    Отталкиваясь от объема будущего здания и расчетного удельного веса всех материалов, рассчитывается масса основания сооружения.
    Полученное значение будет увеличено на массу автомобиля, если, конечно, внутри здания будет построен гараж. Учитывается также вес бытовой техники, которая будет находиться в доме.
    В зависимости от вида почвы, рассчитывается глубина залегания основания. Учитывается и площадь всей территории, где будет происходить строительство дома.

    Особенности обустройства ступенчатого основания

    Если почва в основном состоит из песка, то траншею нужно сделать глубиной, превышающей 0,7 метра. Для глинистой почвы, эта величина должна обязательно быть больше уровня промерзания. Для пучинистого грунта, глубина канавы должна достигать 0,5 метра.
    Проводится обустройство траншеи. Вид грунта, на выбранной для строительства территории, сильно влияет на глубину закладки прослойки между домом и почвой.
    Если грунт очень сухой, глубина заглубления делается немного больше, приблизительно на 50 сантиметров. Ширина траншеи обязательно должна превышать толщину стены здания.
    Днище траншеи делается абсолютно ровным. Не допускается наличие уклонов. Когда уклон слишком сильный, профессионалы советуют устанавливать ступенчатый фундамент, ленточного типа. Однако при этом подошва основания делается строго по горизонтали.
    Если лента фундамента будет иметь монолитный вид, ее нужно обязательно армировать. Это не позволит основанию начать преждевременно разрушаться.
    Затем изготавливается песчаная подушка. Ее нужно сделать обязательно, так как она делает равномерной давление на грунт. Толщина слоя такой подушки обычно не превышает 15 см. После укладки, песчаная поверхность выравнивается, смачивается, затем тщательно утрамбовывается.

    Влияние ступенчатого основания на коммуникации

    Иногда основание дома получается несколько больше, примерно на 40 см. Тогда на слой песка сверху кладется дополнительная гравийная насыпь. Ее толщине должна равняться толщине уже сделанной песчаной насыпи.
    Когда обустройство песчаной насыпи завершено, выполняется установка опалубки. В нее кладутся армирующие детали. Затем вся конструкция заливается бетонным раствором. Чтобы приготовить такую смесь, оптимальным считается цемент «М200». Процесс заливки опалубки всегда должен проводиться непрерывно. Если этого не сделать, граница заливки созданного ленточного фундамента потеряет свою защиту и станет уязвимой. Сама лента останется без охраны.
    После заливки раствора, его нужно уплотнить глубинным вибратором. Чтобы залитый бетон хорошо застыл, необходимо подождать один месяц. За это время бетон превратится в монолитную поверхность, на которой можно начать строительство будущего дома.
    Даже на ровной поверхности каждый фундамент требует гидроизоляции. К тому же для фундамента на наклонном участке требуется сделать гидроизоляцию высокого качества. Для этого бетонная поверхность закрывается рулонным материалом. Он защищает основу сооружения от попадания влаги.
    Кроме того, чтобы основание можно было эксплуатировать долгие годы, требуется создать дренажную систему. Конечно, бетонное основание обязательно станет препятствием для движения грунтовых вод, падающих сверху вниз. Но влага постепенно начнет разрушать основание, время его эксплуатации сильно уменьшится. Создание дренажной системы поможет обезопасить фундамент дома и защит его от размывания.
    Когда монтируется водоотвод, нужно обязательно учитывать напластование грунта, а также крутизну склона. Чтобы система была более надежной, необходимо смонтировать водоотвод по всему периметру дома.
    Если ступенчатый фундамент сделан в соответствии с существующими нормами, то здание, расположенное на крутом склоне, всегда будет надежно стоять, за счет качественной опоры.

    idachi.ru

    Фундамент на склоне

    Не все могут похвастаться идеально ровным участком, который даже подготавливать под строительство дома не нужно. Обычно, каждый участок имеет свои «подводные камни». Но, есть счастливчики, которым достался участок, расположенный на склоне или с большими неровностями. Понятно, что это явление не очень приятное, но все же некритичное, паниковать не стоит! Решение есть и оно не одно. Делать фундамент на склоне своими руками мы не рекомендуем, как и план к нему, если вы не имеете должных навыков и понятий. Желательно обратиться к опытному специалисту.

    А в этой статье мы рассмотрим некоторые виды фундаментов на склоне и технологию их устройства. Если вы ознакомитесь с этой информацией, то выберете лучшее основание и сможете принять проект инженеров.

    Особенности работ

    Особенность строительства такого вида фундамента в том, что нужно делать все под оптимальным углом. Выбирается правильный наклон и формируется основание. Здесь важный момент – правильно рассчитать этот наклон. Если сделать его больше, то возникнет риск того, что грунт будет смещаться. Вот почему мы не рекомендуем полагаться только на свои силы. Лучше заплатить подрядчику, нежели пожинать плачевные результаты.

    Хоть работу выполнить сложно, но можно. Чтобы построить свой дом на склоне, вы можете выбирать из таких видов фундаментов:

    1. Ленточный.
    2. Свайный.
    3. Столбчатый.
    4. Плитный.

    Каждый из них мы подробно рассмотрим далее. Сразу отметим, что обустройство такого основания обойдется вам в разы дороже. Нужно укреплять почву и тратить много материалов, чтобы фундамент на склоне соответствовал стандартам и требованиям.

    Ниже подается стандартный список материалов и инструментов, которые нужно будет иметь, чтобы соорудить качественное основание:

    • вода, цемент и песок;
    • щебень;
    • строительный уровень и нивелир;
    • винтовые или забивные сваи;
    • рулетка, мастерок;
    • бетономешалка;
    • теодолит;
    • опорные столбы;
    • прутья арматуры Ø10–12 мм;
    • веревки и колья.

    А теперь давайте рассмотрим, как используя весь этот набор сделать качественное основание для дома на проблемном склоне.

    Ленточный фундамент на склоне

    Для обычного грунта обустроить ленточное основание не составит труда. Да, вам нужно будет выполнить рад земельных работ, потратиться на материал и подобное, но все это меркнет наряду с тем, что нужно сделать на склоне. Выбирать такой фундамент не следует, только в случае, если тип почвы не позволяет использовать иной вариант. Чаще всего его используют при уклоне до 10˚.

    Так как поверхность неровная и идет под наклоном, то в разных местах участка фундамент будет иметь различную глубину заложения. Трудности возникают и с конструированием опалубки. Ведь в нижней части основания нужно делать опалубку выше, чем в верхней точке. В то же время важно следить за тем, чтобы все было строго горизонтально. Каждый этап конструирования сверяйте при помощи рулетки.

    Схема сооружения ленточного фундамента на склоне такова:

    1. Выполняется копка траншеи под заливку бетона. Глубина отдельных частей сверяется согласно готовому плану. На дно, как обычно, высыпается песок, смачивается и трамбуется. За ним идет щебень. Его тоже трамбуют. Толщина подушки на выходе примерно 20 см (10 см слой песка и 10 см слой щебня).
    2. Затем из прутьев арматуры вяжется сетка, которая будет играть роль армирования. Благодаря ей конструкция будет жестче и прочнее на излом. Все части соединяются вязальной проволокой.
    3. В обязательном порядке сделать вокруг траншеи дренажную систему. И если другие работы можно было выполнить самому, то для этого процесса обязательно прибегните к помощи опытных специалистов. Самим сделать дренаж фундамента на склоне вам вряд ли удастся.
    4. Следующий этап – возведение опалубки.
    5. Дальше выполняются работы по заливке бетона в подготовленное основание.

    Обратите внимание! Для фундамента на склоне важно, чтобы вы выполнили заливку за один приход, создавая монолитную конструкцию. Если заливать его порциями, то основание не простоит и четырех лет.

    В конце остается утрамбовать бетон и выровнять поверхность мастерком. На рисунке вы можете увидеть, как выглядит ступенчатый фундамент на склоне.

    Свайный фундамент

    Гораздо дешевле и проще сделать свайный фундамент на склоне. Можно сказать, что он таки создан для работ с таким типом грунта. Все дело в том, что рыть вам ничего не придется, особенно если использовать винтовые сваи. Достаточно ввинтить их в землю на нужный уровень, выровнять по горизонту и выполнить обвязку. А что самое важное, такое строительство не будет сильно бить по вашему бюджету.

    Если сравнивать с предыдущим вариантом, при котором стандартное возведение ленточного фундамента на ровной поверхности и на склоне отличалось, то здесь, по сути, ничего не меняется. Технология все та же, просто сваи углубляются на разные уровни. Все это просчитывается на этапе проектирования. Итак, как выглядит процесс:

    1. Первым делом нужно найти наивысшую точку на поверхности. Именно с нее нужно начинать ввинчивать сваи. Для удобства можете заранее сделать разметку под фундамент, чтобы ориентироваться, где нужно устанавливать сваи. Над поверхностью свая должна выступать на уровень желаемого вами цоколя.
    2. Далее, устанавливается угловая свая. С высотой все то же самое.
    3. По разметке выполняется ввинчивание каждой сваи на свои места. Все что от вас требуется – закручивать их так, чтобы по горизонтали они находились на одном уровне.
    4. Когда все готово, сваи фундамента выровнены, можно делать ростверк. Он может быть из металлического швеллера, из деревянного бруса или из железобетона.

    С уверенностью можно сказать, что этот фундамент прослужит вам долго. А его устройство в несколько раз проще и дешевле, чем устройство ленточного фундамента. Для склона – это идеальный вариант.

    Столбчатое основание

    Вариант, который немного похож на свайный фундамент. Здесь тоже есть опоры, на которых делается обвязка. Преимущество такое же – работа практически ничем не отличается от той, которую бы вы проводили на ровной поверхности.

    Отличие в том, что опоры вы не вкручиваете в землю, а закапываете. Опоры могут быть из дерева, метала, бетона или кирпича. Они будут передавать всю нагрузку на основание. Важно правильно рассчитать количество столбов, чтобы они выдержали всю нагрузку здания. По возможности площадку на склоне можно выровнять, а потом заниматься вкапыванием столбов.

    Как и в случае со сваями, все они должны размещаться на одном уровне. Это важный момент. Кроме того, перед тем как делать обвязку или ростверк, на основание столбов укладывается гидроизоляционный материал. А перед тем как устанавливать столбы на место, на дне ямы обустраивают все ту же песчаную подушку.

    Плитный фундамент

    Есть «профессионалы», которые говорят, что лучший вариант – этоплитный фундамент на склоне. Как реагировать на такие заявления? Может действительно предпочитать эту надежную конструкцию? На самом деле такое заявление необоснованно. Ведь если на устройство ленточного фундамента придется потратить немало средств, то представьте, сколько уйдет на монолитную плиту. При этом поверхность грунта выравнивается тяжелой техникой.

    С уверенностью можно сказать, что плитный фундамент для склона – это заведомо плохая идея. Вы потратите не только много денег, но и сил на его устройство. Для условий наклонного грунта это не вариант.

    Что же выбрать

    Мы рассмотрели несколько вариантов, которые вы можете использовать для территории с большим уклоном. Все они имеют свои плюсы и минусы. Сразу определимся, что плитный фундамент не подходит. Можно сделать некий хит-парад, проанализировав все за и против каждого основания. Итак, на последнем месте плитное основание. Выбирают его ну крайне редко. Что же поставить на третье место? Безусловно, ленточный фундамент, ввиду того, что на его сооружение потребуется много усилий, земельных работ и вложения средств.

    На второе место вырвался столбчатый фундамент. Он хорош, но не так, как наш победитель, а именно – свайный фундамент. Только он заслуживает наивысших похвал, если говорить о проблемном грунте с уклоном. Все дело в простоте монтажа, минимальном количестве работ и денежных вложений.

    Заключение

    Понятно, что это мнение, к которому мы пришли исходя из фактов. Но вот слушаться его или нет, дело ваше. Вы можете посоветоваться с подрядчиком и сделать так, как будет удобно в вашем случае.

    bouw.ru

    Фундамент на склоне, выбираем тип основания, проблемы с которыми можно столкнуться

    Подобрать стабильно ровный участок для строительства жилища удаётся реже, чем кажется. Обязательно на площадке какие-либо ямы или косогоры, вплоть до существенного перепада высот. В случае мелких неровностей можно искусственно выровнять местность, затратив немного труда.

    Но исправить существенные перепады невозможно, поэтому приходиться определяться с типом фундамента, посредством которого можно исправить ситуацию. Как это правильно сделать? Попробуем дать ответ на поставленный вопрос.

    С какими трудностями можно столкнуться

    Постройка на склоне может повернуться некоторыми проблемами, особенно если перепад высоты существенный или находиться у берега водоёма. Основными причинами могут быть глубокие овраги, вероятность возникновения оползней.

    В таких случаях первоочередной задачей является повышение степени жёсткости конструкции. Для этого чаще всего используют металлические конструкции, которые связываются между собой прочной обвязкой.

    Для получения конструкции, которая будет иметь все соответствующие характеристики, необходимо учитывать ряд факторов при выполнении расчётов и подборе материалов. К примеру, чем больше угол наклона, тем больше вероятность возникновения обрушения или возникновения оползней. Довольно устойчивым склоном являются участки с уклоном не превышающим 10%.

    Самые распространенные проблемы

    Предоставим перечень нарушений, которые можно встретить на участках с перепадом высот:

    • во время дождей или при оттепели почва разжижается;
    • возникновение оползней по грунту под собственным весом;
    • нарушение и сползание почвы частично в слабых местах;
    • возникновение трещин при оказании давления на почву склона.

    В таких случаях оптимальным выходом будет обустройство свайно-винтового основания. Данный тип основания легко справиться со слабыми грунтами, высоким уровнем наличия грунтовых вод, а также обойти труднодоступные участки.

    Как укрепить склоны

    В тех случаях, когда уклоны проблемные и встречаются хотя бы некоторые дефекты, которые перечислены выше, необходимо выполнить ряд мероприятий по их укреплению. Для этого первоначально изучают все особенности, обращают внимание на рельеф, угол наклона и уровень прохождения грунтовых вод.

    Естественным способом можно укреплять склоны, угол наклона которых не превышает 8%. В этих случаях следует насаживать растения и деревья, у которых корни развиваются как в вертикальном, так и в горизонтальном направлении. В этом случае естественным способом в процессе переплетения корневой системы образовывается сдерживающая оползни сетка.

    Варианты, которые можно использовать с большой эффективностью

    Существуют различные искусственные способы создания укрепительных конструкций. Причём выбор материала для реализации поставленной цели довольно разнообразен.

    Рассмотрим несколько примеров:

    • обустройство специальных лотков, которые при стекании воды будут направлять её в нужном направлении, что существенно уменьшит размывание почвы;
    • укладка определённым образом бревен и камней сможет предотвратить появление оползней;
    • в последнее время широкое распространение получили специальные сетки, газонные решетки и биоматы. Которые размещают по всей поверхности склонов. Этот способ является альтернативой естественному насаждению растений на поверхности склона.

    Следует отметить, что при различии способов, суть остаётся одной: выполнить внутреннее армирование грунта.

    Цокольный этаж – решение проблемы

    Ни для кого не секрет, что ленточный фундамент является одним из самых надёжных вариантов. Но возникает вопрос, можно ли обустраивать ленточный фундамент на склоне? Это вполне реально, если принято решение возведения дома на склоне с цокольным этажом. В этом случае выравнивать площадку способом насыпи грунта для обустройства траншеи совсем не обязательно. Наоборот, некоторую часть земельного массива придётся вырезать.

    При реализации данного типа фундамента на некоторых участках периметра основания, материал цоколя будет соприкасаться с почвой. Для предупреждения последствий такого соседства при эксплуатации цокольного помещения, необходимо произвести качественную гидроизоляцию внешних стенок основания. Причём, гидроизоляционный материал можно уложить ещё до заливки бетона.

    Советы от специалистов

    Некоторые профессионалы рекомендуют первоначально на склонах обустроить площадки для террас. Причём уровень их размещения может быть различным. После того, как основание для них будет обеспечено, на нём начинают возводить базис для самого дома. Такой фундамент закрепляют стенками с подпорками и обустраивают ступени.

    Важно! При устройстве подпорных стенок на склонах более чем с 15% уклоном и при использовании в качестве строительного материала кирпича либо бетонных блоков, необходимо следить, чтобы швы вертикального расположения не совпали.

    В том случае, когда опорные стенки обустраиваются существенной высоты, то следует скреплять элементы бетонным раствором.

    Типы фундаментов которые можно использовать на склоне

    Как бы не пугал проблемами участок с наличием перепадов высот, размещение строения на нём имеет ряд преимуществ:

    • жилище защищено от сезонных подтоплений, при условии размещения на склоне водоотводящих лотов;
    • при размещении здания на южной стороне сводиться к минимуму обдувание его ветрами;
    • появляется возможность обустройства оригинального ландшафтного интерьера;
    • приятный для восприятия вид, который отлично открывается со склона, особенно расположенного у воды.

    Также появляются преимущества и в экономии энергетических затрат. К примеру, если склон будет защищать строение с северной стороны, то потери тепла будут минимальны. Что поможет существенно сэкономить на теплоресурсах.

    Преимущества налицо, остаётся выбрать тип фундамента, который будет надёжным базисом для будущего строения.

    Свайное основание при уклоне

    Свайный фундамент на склоне является оптимальным вариантом, так как считается одним из фаворитов при борьбе с неровностями рельефа и пучинистостями грунтов.

    К его положительным характеристикам относят:

    • высокая степень надёжности на непрочных грунтах;
    • сравнительно низкая цена, если сравнивать с другими видами оснований;
    • незначительные трудозатараты;
    • не ограничиваются сроками выполнения работ и сезонными погодными условиями;
    • по нормативным показателям его обустраивать на склонах, которые имеет перепад высоты до 45%.

    Справедливости ради стоит учесть и недостатки. При закладке свайного основания об устройстве подвала придётся забыть.

    Рассмотрим этапы работ

    Строительство фундамента на склоне с применением свай состоит из следующих этапов:

    • так как верхние основания свай будут находиться на одинаковом уровне, а нижние на разном, необходимо вычислить длины свай для их приобретения;
    • на следующем этапе переносится схема расположения свайных конструкций на участок;
    • далее производиться процесс свинчивания свайных элементов в грунт и выравнивание их верхних оснований на одном уровне посредством срезания лишних частей болгаркой;
    • далее выполняют заливку и армирование свай;
    • на заключительном этапе, между металлическими конструкциями обустраивается ростверк из железобетона.

    Особенности обустройства ступенчатого основания

    По большому счёту ступенчатый фундамент на склоне – это один из вариантов ленточного основания. Только особенность заключается в том, что он разбит на несколько частей. Каждая из которых закладывается на своём уровне. Таким образом получают основание в виде ступенек. Отметим некоторые нюансы в алгоритме обустройства такого основания и расмотрим как залить ленту для него.

    Схема выглядит так:

    • в отличие от обычного ленточного основания, углубления для ленты обустраиваются в виде ступеней, что позволяет сэкономить материал и избежать знчительного перепада на противоположных частях здания;
    • при монтировании опалубки обязательно обустраиваем поперечные стены на срезах ступенек;
    • каркас для армирования также имеет ступенчатую форму.

    Заливать ступенчатое основание начинают с самой нижней точки. К заливке каждой последующей, которая находиться на более высоком уровне, приступают после того, как застыла предыдущая ступень.

    Монолитная плита на склоне – когда используется

    Монолитная плита для фундамента на склоне обустраивают в случае необходимости наличия подвала. Особенностью её закладки является тот факт, что она должна врезаться в грунт. В этом случае берут самую нижнюю точку размеченного участка и на её уровне срезают остальные слои почвы.

    Кроме возможности устройства подвального помещения к преимуществам монолитной плиты на склоне относят:

    • высокую несущую способность;
    • простоту заливки;
    • устойчивость на проблемных грунтах.

    Но этот вариант обойдётся значительно дороже, чем установка свай.

    Подведем итоги

    Подведя итоги, отметим, фундамент на склоне следует подбирать не только по параметрам геодезии, но и по типу будущего строения. К примеру, свайное основание подойдёт только для лёгких домов, а для массивного дома следует использовать плиту.

    vsebeton.ru

    как его сделать своими руками

    Идеально ровные площадки для строительства домов встречаются довольно редко, новый участок, отданный под застройку, может быть отмечен ямами, косогорами, перепадами высот. Но если относительно незначительные погрешности можно выровнять и подсыпать небольшим трудом и затратами, то на участке с большим уклоном возведение дома требует усилий посерьёзнее.

    Типовой столбчато-ленточный фундамент построенный на склонеВернуться к оглавлению

    Содержание материала

    Особенности закладки фундамента на склоне

    Первые значительные затруднения возникают на стадии закладки фундамента. Постамент для крепкого и надёжного дома должен тоже быть основательным, не разрушиться под воздействием грунтовых вод и не подвергнуться осыпанию грунта. Эти проблемы значительно усложняют укрепление подстенка именно на склонах.

    Тем не менее, если правильно рассчитать свои материальные возможности, технические характеристики, вид почвы и выбрать правильный вид основания, то дом, красиво пристроенный на уклоне холма, порадует хозяев своими преимуществами: красивыми пейзажами из окон; возможностью оборудовать в одном помещении и дом, и гараж, и баню; чудесным природным ландшафтом.

    Для укрепления постройки на уклоне чаще всего применяют следующие разновидности фундамента:

    • ленточный прямой;
    • ленточный ступенчатый;
    • свайный;
    • столбчатый.

    Устройство любого из этих разновидностей постамента имеет ряд своих преимуществ и недостатков, поэтому однозначного совета, какой именно выбрать быть не может. Всё зависит от конкретного места и возможностей владельца территории.

    Плиточный фундамент на участке с уклоном не используется, так как требует очень большого масштаба земляных и укрепительных работ по выравниванию площадки.

    На этом видео можете посмотреть пошаговую инструкцию строительства фундамента на склоне.

    Вернуться к оглавлению

    Ленточный фундамент на склоне

    Ленточный фундамент – самая привычная разновидность возводимых оснований при строительстве зданий, который сооружают самостоятельно. Его можно залить и на уклоне, но необходимо учесть следующий нюанс: высота цоколя в самой низкой его точке не должна превышать четырёх значений его ширины. Чем уклон круче, тем выше будет основание, тем оно должно быть шире, и тем больше затрат на опалубку и бетонирование.

    Устройство конструкции фундамента на участке с уклоном

    Относительную простоту сооружения этого вида подстенка можно отнести к преимуществам. С небольшими затратами такой вид основания можно соорудить на участке с небольшим уклоном, под гараж или фундамент для бани. При значительном крутом склоне такое устройство будет связано со значительными трудностями.

    • большие затраты на опалубку и заливку: уже метровая высота основания для дома приведёт к удорожанию строительства почти вдвое;
    • значительный объём земляных работ;
    • мелкозаглубленные конструкции использовать очень затруднительно, а порой просто невозможно.

    Оправдывают себя эти затраты, если высокие стены заливки планируется использоваться для того, чтобы в подвальном помещении оборудовать мастерскую, гараж, баню. В этом случае экономится место и средства для сооружения этих или других подсобных помещений.

    Схема для постройки ленточного фундамента на участке с уклоном

    Особенности возведения ленточного прямого фундамента под уклоном:

    1. Часть склона для верха подстенка срезается ровно под прямым углом и обустраивается подпорная стенка, которая будет верхней частью периметра будущего цоколя.
    2. Обычным способом монтируется опалубка, нижняя часть которой разницей в высоте горизонтально уравнивается с подпорной стенкой.
    3. Закладка арматуры, заливка бетоном не отличается от аналогичного процесса на ровной местности.
    4. Для полного застывания и усадки фундамента отводится примерно месяц, после по уклону под нижней стенкой сооружают опорную насыпь для выравнивания разницы высот.
    Вернуться к оглавлению

    Ступенчатый фундамент на склоне

    Для построек на склонах со значительным градусом проще и экономичнее использовать ступенчатый ленточный фундамент.
    Ступенчатый фундамент, в отличие от прямого, не имеет ровного периметра, а располагается уступами в некоторых вариациях:

    • Верхняя часть прямая, ступени находятся в нижней части, у основания холма;
    • Ступенчатой монтируется верхняя часть, соответственно и стены, а нижняя часть заливается как простой ленточный фундамент;
    • Ступени располагаются по всей длине, ступенчатыми будут и стены дома.

    Если первый способ является самым простым вариантом, и возможен для самостоятельной заливки, то второй и третий имеют сложное устройство конструкций опалубки, и требуют определённых инженерных знаний и навыков.


    Сложность ленточного ступенчатого фундамента усугубляется тем, что арматуру для заливки нужно тоже укладывать ступенями, зато стоимость опалубки и заливки значительно удешевляется, да и земляных работ по сравнению с прямым значительно меньше. Устройство такого вида основания для дома можно сочетать с общим террасированием и обустройством территории на участке.

    Размещать хозяйственные постройки в подвальном помещении при такой разновидности конструкции также возможно, но только на нижних секторах. Верхняя часть дома больше используется для жилых помещений.

    Вернуться к оглавлению

    Свайный фундамент

    Если размещать баню и прочие подсобные помещения под одной крышей с домом не является существенным, следует обратить внимание на свайный фундамент. Эта разновидность – самый удачный вариант для участков с уклоном.

    1. Трудоёмкие и затратные земляные работы сводятся к минимуму.

      Земляные работы по подготовке к заливке фундамента на склоне

    2. Предотвращается угроза разрушения здания при осыпании верхних слоёв грунта – сваи достигают глубинных слоёв почвы.
    3. Постройке также не будут угрожать ливневые и грунтовые воды – проблема всех территорий на склонах.
    4. В местности с тяжёлыми видами грунтов, большим промерзанием почвы свайный фундамент остаётся единственным правильным решением для сооружения надёжных и долговечных конструкций.
    5. Свайный фундамент может быть использован под любые виды построек – от лёгких дачных деревянных домиков до тяжёлых и высоких сооружений.

    Свайные конструкции различаются по различным параметрам: по способу погружения, по несущим нагрузкам, по форме сечения, по разновидности основания.

    В зависимости от потребности укрепления свайный фундамент бывает нескольких видов:

    1. Свайный фундамент по периметру дома, совмещённый с ленточным, представляет собой протяжённую конструкцию по всей длине периметра.

      Схема устройства свайного фундамента на участке с уклоном

    2. Одиночные сваи применяются для поддержания отдельных элементов, например, колонн.
    3. Свайный куст – сваи сконцентрированы для укрепления одного, самого трудного участка. К примеру, дом вписывается в склон тремя углами, а четвёртый необходимо поддержать подпоркой.
    4. На участке с уклоном наиболее распространено применение свайного поля, когда конструкции располагаются под всей площадью будущей постройки.

    Необходимым элементом возведения основания с применением свай является ростверк. Это конструкции, которые объединяют сваи. Бывают монолитными или сборными.

    В зависимости от вида почвы и необходимой степени укрепления сваи могут укладываться одним из нескольких способов:

    Устройство основы под дом на сваях сводится к следующим этапам:

    1. Первые элементы свайного фундамента ввинчиваются, забиваются или заливаются в самой высокой точке будущего основания. Глубина из вхождения в грунт будет самой большой, и надземная часть равняется наименьшей высоте цоколя.
    2. Следующей монтируют ту часть, которая будет самой высокой. Между низким и высоким краем протягивают верёвку, и с помощью уровня они выравниваются строго по горизонтальным линиям.
    3. Последующие сваи вбиваются в необходимых местах между краеугольными с выравниванием по необходимому горизонтальному уровню.

      Готовый проект двухэтажного дома из бруса на свайном фундаменте

    4. Последний этап – это заливка монолитного ростверка или монтирование сборной его конструкции.
    Вернуться к оглавлению

    Столбчатый фундамент

    Столбчатый фундамент представляет собой опоры из столбов, обустроенные в специальных шурфах, углублённых до устойчивого грунта. Верхняя и нижняя части цоколя являются своеобразной опорной стенкой. Сооружение такого подстенка целесообразно под сооружения на уже готовых террасах или на участке между двумя склонами.

    Столбчатый и свайный фундамент отличает то, что столбы, залитые в углубления, выдерживают значительно меньшие нагрузки, чем вбитые сваи. После выравнивания и укрепления площадки с помощью столбчатого фундамента, дальнейший монтаж аналогичен работам на ровной поверхности.

    Вернуться к оглавлению

    Укрепление склона под фундамент

    Общие требования к любому виду цоколя на территории с уклоном, это надёжное закрепление грунта. Основные угрозы составляют: во-первых, потоки дождевой и талой воды, которые подмывают почву вокруг дома и скапливаются в верхней части фундамента, постепенно разрушая его; во-вторых, возможные осыпания и смещения грунта.

    Для безопасности строений на таком своеобразном участке необходимо обязательное проведение ряда мероприятий:

    proekt-sam.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
