Типы струбцин: выбираем зажим правильно!

Вопросы, рассмотренные в материале:

• Что представляет собой струбцина
• Какие существуют типы струбцин по конструкции
• Как отличаются струбцины по структурным особенностям
• Что нужно учитывать при выборе струбцин

Высокое качество слесарных и столярных работ достигается за счет использования подходящего инструмента и вспомогательных приспособлений. Основным во время подобных операций обычно является станок, верстак или надежно закрепленный стол, однако этого недостаточно, также необходимы устройства для зажима обрабатываемой детали, то есть различные типы струбцин. Именно о них более подробно вы узнаете из нашей статьи.



Что представляет собой струбцина

Струбциной называют вспомогательный инструмент, используемый для закрепления деталей. При этом последние прижимаются друг к другу либо к определенной поверхности. Данное приспособление активно применяется столярами и сварщиками и обычно включает в себя две части: рамку и зажимный механизм.

Благодаря рамке достигается определенная жесткость конструкции, тогда как устройство для зажима необходимо, чтобы закреплять детали.

На самом деле, по своей конструкции струбцины похожи на слесарные тиски, разница лишь в том, что тут отсутствует необходимость стационарной установки. Отметим, что такой инструмент может иметь различные конструкции и габариты, благодаря чему достигается определенная сила сжатия.

Различные типы струбцин могут применяться при самых разных операциях. Так, они значительно упрощают склеивание деталей. Дело в том, что во время подобных работ поверхности должны быть плотно прижаты друг к другу в течение 24 часов. Добиться качественного соединения, все это время удерживая элементы изделия руками, просто невозможно. Кроме того, данное приспособление может использоваться в качестве конструкции, прижимающей приборы к поверхности, – именно таким способом крепятся к столу знакомые всем мясорубки и настольные лампы.

VT-metall предлагает услуги:

Если сравнивать струбцину и тиски по конструкции, то первая окажется более хлипкой, поэтому и фиксация с ее помощью оказывается менее надежной. Также не стоит забывать, что возможности данного приспособления ограничиваются размерами рамки. Поэтому если требуется прочно скрепить различные заготовки, одновременно используют несколько струбцин, в некоторых случаях их количество возрастает до десятка. Специалисты, пользующиеся этим инструментом, даже говорят, что струбцин много не бывает.

В качестве материала изготовления данного приспособления может использоваться дерево либо металл. Металлические конструкции считаются более надежными, так как обладают большей жесткостью и не боятся влажности. Вне зависимости от материала и типа, струбцина дает возможность закрепить элементы на определенной поверхности, а также, что немаловажно, регулировать силу нажатия. Последняя особенность играет наиболее серьезную роль при работе с мягкими материалами, ведь на них может остаться вмятина.



В профессиональной среде данный инструмент нередко называют зажимом.

Если говорить о типах струбцин, то они могут быть:

• g-образные;
• торцевые;
• t-образные;
• f-образные;
• ленточные;
• трубные;
• пружинные;
• автоматические;
• угловые.

Отметим, что каждый из типов используется при выполнении определенной задачи, так как пока нет инструмента, способного выполнять сразу все функции.

Типы струбцин по конструкции

По конструкции среди всех существующих зажимов выделяют несколько типов:

1. Корпусные.

В данном случае инструмент используется для фиксации обрабатываемых элементов на косых и параллельных плоскостях. Прижим обеспечивается за счет корпуса струбцины, чем и объясняется название данного типа. Это устройство выглядит как два металлических прямоугольных бруса, с одной стороны скрепленных прочной планкой. Один брусок прикреплен к планке неподвижно, тогда как второй оснащен дотягивающим винтом, за счет чего может свободно перемещаться. Противоположная часть брусков представляет собой прижимные губы.

Для зажима деталей металлические бруски сводят до упора в заготовку и затягивают винт, который снабжен удобной ручкой. Данная модель применяется мастерами чаще всего.

2. Магнитные.

Эта модель обычно используется в процессе сварки, поскольку позволяет предварительно зафиксировать пару металлических заготовок, например, трубки, профильные уголки, пр.

Такой зажим может выглядеть как равнобедренный прямоугольный треугольник, пяти- или шестигранник. Грани струбцины оснащаются магнитными вставками, благодаря которым происходит фиксация металлических элементов.

3. Винтовые.

Это достаточно распространенный тип вспомогательного инструмента, который имеет разные варианты исполнения, однако основное зажимное усилие всегда достигается за счет винта с ручкой и пятаком. Модель может выглядеть как корпусный зажим, где прижимной винт проходит сквозь брусок, а пятак играет роль губы. Также возможно изготовление корпуса в виде струбцины типа G или «П», где черед одну из «ножек» проходит зажимной винт с пятаком.

Нередко встречаются кованые винтовые струбцины, для изготовления которых используется инструментальная сталь. Дело в том, что после ковки и закалки металл отличается повышенной прочностью, а значит, изготовленный из него инструмент наиболее надежен.

Рекомендуем статьи по металлообработке

• Марки сталей: классификация и расшифровка
• Марки алюминия и области их применения
• Дефекты металлический изделий: причины и методика поиска

4. С трещоткой.

Внешне этот тип больше всего напоминает большую бельевую прищепку. Приспособление зажимается усилием руки, а разжимание губ становится невозможным за счет храпового механизма. Ослабить зажим позволяет предусмотренный для этого рычажок-собачка или кнопка.

5. Гидравлические.

Такая струбцина, так же как винтовая, имеет G-образный корпус. Разница в том, что винт у этого типа заменен на устройство, подобное домкрату, на штоке которого предусмотрен пятак.

6. Вакуумные.

Данный инструмент представляет собой раму, на которой параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.

Подобная модель необходима для позиционирования в одной плоскости двух плоских деталей, допустим, пары листов МДФ, металла.

7. Триггерные.

Данный тип еще известен как быстрозажимный. Это струбцина типа F, где одна губка неподвижно закреплена на металлической планке, а вторая оснащена рукоятью как у пистолета, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком-замком. Если флажок повернут в положение, при котором инструмент разблокирован, подвижная губа без труда движется вдоль планки.

В обратном случае прижать детали можно, нажав на рычажок. Движение губы в противоположную сторону оказывается невозможным благодаря замочному механизму. Если говорить в целом, то данный инструмент по принципу действия очень похож на пистолеты для герметиков.

Типы струбцин по структурным особенностям

Благодаря отличиям в конструкции различные типы струбцин позволяют эффективно фиксировать под определенными углами детали из самых разных материалов конкретных форм и размеров.

Некоторые подобные инструменты предназначены для сварочных работ, иные могут упростить задачу столяра, без третьих никак не обойтись во время склеивания плоских деталей встык.

Сегодня в продаже можно найти множество различных зажимов, в том числе струбцины типа метро, но отдельно стоит сказать о закрывающей модели, ведь она занимает отдельное место среди всех типов этого вспомогательного инструмента. На самом деле, речь идет не столько о дополнительном приспособлении, сколько о самостоятельном монтажном элементе. Он используется для крепления монтажного профиля к двутавровым балкам, когда требуется просверлить отверстия.

С точки зрения структурных особенностей выделяют такие типы струбцин:

• G-образные.

Отличный вариант для работы с металлом. Поскольку эта модель кованая, изготовленная из инструментальной стали, то она может похвастаться высокой прочностью и подходит для временного скрепления нескольких металлических деталей. За счет мелкого шага резьбы достигается хороший прижим без люфта, поэтому значительно упрощается работа с заготовками и не требуется периодического поджатия.

Данные зажимы позволяют склеить детали, прижать друг к другу листы металла для сваривания, закрепить плоский элемент изделия на время обработки шлифмашинкой или напильником. Немаловажно, что фиксация заготовок не требует от специалиста больших усилий.

• Торцевые.

По своей конструкции эта модель близка к струбцинам типа G. Она имеет литой или кованый корпус, три винтовых зажима с пятками, расположенными друг к другу под прямым углом. Данное приспособление отлично подходит для работы с деревом, так как позволяет добиться хорошего сцепления поверхностей и их взаимной фиксации. По этой причине торцевые зажимы чаще всего используют столяры во время приклеивания накладок на торцы мебели.

Однако здесь есть и свои минусы, например, некоторое неудобство использования, вызванное тем, что приходится одновременно придерживать наладку, затягивать винты и держать зажим.

• T-образные.

Главным отличием этого зажима от всех остальных можно назвать наличие направляющего профиля в виде буквы «Т». Его длина у некоторых моделей бывает более метра. На профиле закреплены подвижные губы, а прижим обеспечивает винт с ручкой, который соединен со второй губой. Такой зажим подходит для закрепления секционных заготовок, является самым подходящим инструментом при монтаже оконных переплетов и производстве мебели.

• F-образные.

Подобная конструкция менее надежна, чем уже описанный G-образный тип крепления струбцины. Несмотря на это, такой зажим используется очень часто, так как обладает широким диапазоном регулировок. С одного конца металлической рейки закреплена неподвижная губа, а с другого – губа со свободным ходом, также на ней установлен поджимной винт с шайбой (пятаком).

Если требуется регулировка скользящей рамки, инструмент полностью ослабляют от нагрузки. Чтобы зажать детали, лапку винта плотно притягивают к их поверхности и закручивают винт. Таким образом изменяется угол скобы, последняя оказывается неподвижной, обеспечивается надежная фиксация.

Длина рейки зависит от модели и нередко достигает нескольких десятков сантиметров. Таким образом удается скреплять несколько деталей, но лишь при условии, что их общая ширина не превышает длину данной планки.

Подобное приспособление часто можно встретить в столярной мастерской, правда, специалисты обычно отдают предпочтение другим типам, так как с F-образными моделями приходится работать сразу двумя руками, что не всегда удобно.

• Ленточные.

Отличный вспомогательный инструмент для столяров и бондарей. Столь узкая специализация легко объяснима: в конструкцию такого типа входит механизм натяжения и жесткая лента или ремень, что позволяет добиться равномерного распределения нагрузки по всей поверхности притягиваемых элементов. Подобный зажим чаще всего применяют при изготовлении деревянных бочек (во время фиксации клепок), сборке круглых стульев и рамок.

• Трубные.

Основным элементом данной конструкции является трубка с неподвижной губой. Вторая губа не закреплена и движется по трубе. Для ее фиксации используется специальный стопор, а для поджима заготовок предназначен винт с ручкой. Данная модель подходит для более удобного склеивания крупных щитов при производстве столешниц, дверей. Обычно одновременно используют не менее пары таких зажимов, при этом их устанавливают на противоположных сторонах щитов. Таким образом удается выровнять заготовки и надежно закрепить их элементы.

Нельзя не сказать о достаточно большой длине этой модели, которая вызывает определенные сложности в работе. Поэтому хотя этот инструмент и незаменим при сборке щитов, от него приходится отказаться, когда нужно зафиксировать на столешнице небольшие детали.

Струбцины такого типа обычно крепятся на стандартных стальных водопроводных трубах. Это очень удобно: если нужно склеить очень широкий щит, остается только заменить трубку заводского инструмента на более длинную.

• Пружинные.

Главное достоинство данного типа струбцины состоит в том, что ею можно пользоваться даже одной рукой. По своей конструкции такой зажим похож на большую бельевую прищепку. Сразу скажем, что это наименее надежный из всех вариантов, поскольку детали прижимаются обыкновенной пружиной.

Иными словами, прижимное усилие регулировать не представляется возможным. Упругость пружины постепенно падает, а значит, снижается давление, оказываемое на заготовки. У этой конструкции есть и еще один весомый минус, а именно – небольшой захват. Поэтому струбцина такого типа обычно используется в тех случаях, когда не требуется большого прижимного усилия.

• Струбцины пистолетного типа.

Профессионалы ценят автоматические струбцины за простоту использования. Модель этого типа выглядит как металлическая планка с установленной с одной стороны съемной неподвижной губой. На другом конце находится подвижная губа, оснащенная триггером, то есть специальным механизмом с двумя ручками. Чтобы затянуть струбцину триггерного типа, нужно сжать ручки – по принципу работы это напоминает пистолет, с чем и связано название данной модели.

С помощью зажимов данного типа удается фиксировать заготовки одной рукой и при этом обеспечивать немалое прижимное усилие. Кроме того, можно использовать подобную струбцину в качестве распорной, если развернуть губы в обратную сторону. Такая универсальность обеспечивает высокую популярность данного зажима. Однако нужно понимать, что постепенно механизм изнашивается, из-за чего падает уровень максимального усилия на сжатие и на разжим.

Если вы хотите использовать в своей мастерской автоматические модели, рекомендуем обратить внимание на те, которые допускают перестановку губ. Тогда вы получите возможность как стягивать изделия, так и раздвигать их. Иными словами, сможете разбирать шиповые соединения, производить специфическую сложную склейку.

• Угловые.

Данные зажимы имеют особую конструкцию, поэтому их всегда легко узнать на фоне других моделей. Этот тип струбцин может быть магнитным или винтовым. Второй вариант подходит только для соединения досок или деревянных брусков под прямым углом.

Добиться угла в 90° удается за счет мощного литого корпуса с парой выступающих пяток. Для прижима обычно используется только один винт. Мало того, что подобная конструкция позволяет задать ровный угол, предусмотренные в ее основной части сквозные отверстия дают возможность крепить данный инструмент к рабочему столу или верстаку.

Если требуется зафиксировать под прямым углом металлические трубы, уголки или профили, выбирают угловую магнитную струбцину. Модель этого типа представляет собой равнобедренный прямоугольный треугольник, по сторонам которого расположены магниты. Такой зажим отлично справляется с предварительной фиксацией металлических деталей, позволяя добиться точного соблюдения угла между ними.

Типы струбцин, зажимов и других подобных приспособлений для сварочных работ

Струбцины, используемые во время сварочных работ, значительно отличаются от других типов и хорошо заменяют тиски. Дело в том, что сварка на металлическом столе всегда сопряжена с непреднамеренным выгибанием сварочного шва либо возможно изменение угла, под которым скрепляются детали изделия. Поэтому первоочередную роль играет крепкая и прочная фиксация соединяемых элементов.

Сварочные струбцины отличаются от обычных угловых целым рядом признаков:

• Они имеют толстые прижимные губы, что позволяет увеличить жесткость соединений. В результате во время работы не может выгнуть швы или произойти другое искажение формы изделия.
• У этого типа изделий предусмотрены медные или омедненные прижимные винты, отвечающие за то, чтобы из-за частиц расплавленного металла не разрушалась резьбовая часть. Дело в том, что брызги не пристают к медному покрытию, а значит, возрастает продолжительность службы струбцин.
• Данное устройство расширяет зону для работы в местах соединения деталей. То есть позволяет беспрепятственно использовать электрод под нужным углом.

На самом деле, этот тип струбцин универсален и может применяться во время любых работ с металлом. Конечно, сварка возможна и без подобного приспособления, но придется пожертвовать удобством и производительностью.

Сварщики используют такие зажимы разных форм и габаритов, с постоянным размером зева и регулируемым. Наиболее удобными считаются быстрозажимные струбцины, где за зажим отвечает кулачковый механизм. Однако не стоит останавливаться на одном виде и типе струбцин – у специалиста должен быть под рукой целый набор самых разных инструментов. Дело в том, что сборка одной конструкции может потребовать использования сразу ряда разных приспособлений.

Стоит отметить, что зажимы для сварки выделяются на фоне струбцин большим удобством и приспособленностью именно к работе с горячим металлом. Чтобы зафиксировать элементы изделия, необходимо сжать ручки крепежа. Размеры зева устанавливают, изменяя положение винта в ручке зажима, штифта либо иными возможными способами.

По принципу действия принято выделять винтовые, клиновые, эксцентриковые, пружинные, рычажные типы прижимов. Но сразу скажем, что чаще всего среди всех названных моделей используются именно устройства винтового типа. Дело в том, что они имеют нехитрую конструкцию – самый простой вариант представляет собой болт с гайкой, который вставлен в отверстия двух пластин. Именно между пластинами располагаются и зажимаются свариваемые части изделия.

Стяжки позволяют сократить расстояние между краями габаритных деталей до нужного показателя. Отметим, что длина и способ крепления таких приспособлений подбираются в соответствии с производимой операцией.

Распорки используют, когда нужно выровнять кромки, придать деталям определенную форму, устранить небольшие дефекты.

Установочные приспособления, как видно по названию, позволяют поместить элемент будущего изделия в необходимое положение. Данные инструменты делят на упоры, угольники, призмы, шаблоны, отталкиваясь от их конструкции и функций.

Несмотря на все разнообразие типов струбцин, самыми удобными считаются модели, которые позволяют установить и сразу закрепить деталь в необходимом положении. Дело в том, что подобные инструменты дают возможность просто вставить изделие, затянуть винты или эксцентрики и не заботиться об аккуратном выставлении параметров.

Как вы понимаете, качество сварки во многом зависит от используемых дополнительных инструментов. При помощи последних можно значительно облегчить себе работу, избежать несостыковок, сложного подгона элементов изделия. Используемые для этого струбцины давно зарекомендовали себя с лучшей стороны, доказав на практике свою надежность.

Как правильно выбрать струбцину

Обычно работа с заготовками требует их качественной фиксации. Иногда удается закрепить деталь при помощи всего одного вспомогательного приспособления, но чаще всего приходится использовать сразу несколько зажимов. Современный рынок струбцин предлагает богатый выбор моделей от разных производителей.

Конструкция струбцины проста, поэтому и выбрать такой инструмент совсем не сложно. В первую очередь стоит понять, какой рабочий ход прижимной части вам потребуется для определенных работ. Далее убедитесь в том, что вы выбрали качественное устройство без дефектов и трещин. Заверните до конца поворотный механизм, проверьте плотность прилегания губ, не забудьте оценить их ровность.

Во время сжатия губы способны оставлять следы на мягкой поверхности, поэтому лучше, чтобы в комплекте были предусмотрены прокладки. Если последних нет, придется сделать их из подручных материалов с учетом того, что хорошие прокладки должны быть мягче, чем зажимаемая деталь.

Также при выборе струбцины обратите внимание на такие особенности изделия:

1. Способ зажима. Если речь идет о классических моделях, то в них для перемещения подвижной части устройства используется винтовой механизм. Регулировка усилия зажима осуществляется вручную, поэтому мастеру придется задействовать сразу обе руки во время работы. С этой точки зрения более удобными считаются быстрозажимные струбцины, ведь они позволяют пользоваться только одной рукой. Этот нюанс наиболее актуален, когда работы ведутся на лестнице или стремянке.

2. Усилие зажима. Надежность крепления детали зависит от зажимного механизма, а именно от его усилия, которое может быть от 20 кг до 1 т в зависимости от выбранной вами модели. Поэтому при покупке инструмента нужно четко представлять себе, какие операции вы собираетесь выполнять с его помощью и с какими материалами работать. Так, закрепление деталей из стали невозможно без мощной струбцины, особенно когда речь идет о работе на фрезерном станке.

3. Функционал. Среди всех представленных в продаже зажимов можно встретить модели, которые сжимают деталь, а также инструменты, способные, помимо всего прочего, играть роль распорки. Чтобы устройство было многофункциональным, его губы должны поворачиваться на 180°.

4. Вес и материалы. Если вам нужна очень прочная струбцина, лучше выбирать изделия из стали и чугуна. Однако не стоит забывать, что такие материалы имеют немалый вес, поэтому ряд компаний-изготовителей предпочитают использовать литой алюминий и синтетические материалы, сочетающие в себе прочность и небольшую массу.

Для домашней мастерской рекомендуется выбирать зажимы небольшого размера и весом не более 1 кг, тогда как станочные модели могут весить 5 кг.

5. Обработка от ржавчины. Этот инструмент легко прослужит долгие годы, но лишь при условии, что на производстве его защитили от коррозии. Обычно металл покрывают лакокрасочными материалами или используют гальванический способ. Оптимальным вариантом считается защита порошковой краской, при этом механизм может плавно работать при чернении с промасливанием.

6. Дополнительные аксессуары. Упростить работу мастера позволяют всевозможные дополнения, которыми многие производители оснащают струбцины. В качестве примера можно привести Т-образную ручку, которая позволяет регулировать усилие зажима. Также часто можно встретить резиновые накладки на губы, способные защитить деталь из мягкого материала от деформации в процессе работы.

Угловая струбцина для сварки своими руками

Угловой тип струбцины имеет достаточно простую конструкцию, поэтому его можно изготовить самостоятельно. Чтобы добиться наилучшего результата, рекомендуется использовать детали из железа.

В первую очередь, нужно подготовить основание инструмента из листа металла толщиной около 10 мм. Далее можно переходить к основе конструкции, для этого сварите два уголка под углом 90°. Отметим, что на этом этапе работы очень важна высокая точность, так как уголки будут играть роль неподвижных зажимных губок.

Прежде чем сваривать уголки, не забудьте к каждому из них приварить гайки – они необходимы для перемещения подвижных губок. Еще в паре уголков просверлите отверстия под болты. Далее болты вкручиваются в гайки и тянут подвижный уголок, благодаря чему получается эффект сжатия и растяжения крепежных элементов. Если вы хотите увеличить длину по сторонам захвата, можно сделать конструкцию из двух металлических профилей, внешне похожую на циркуль. При этом на конце профили нужно соединить втулкой и болтом.

Когда вы подготовили две втулки, совпадающие по форме с профилем, с одной из сторон втулки необходимо сделать зажимной винт, а с другой закрепить подготовленные уголки. Остался последний шаг – надеть втулки на профили и закрепить их при помощи винтов. Таким образом удается добиться большого расстояния между захватами, а значит, можно работать даже с крупными изделиями.

Если вы решите не покупать, а изготовить струбцину такого типа своими руками, вы, безусловно, сильно сэкономите. Но действительно надежный механизм лучше приобретать в специализированном магазине или заказывать у профессионалов.

Заводские инструменты значительно превосходят изготовленные в домашних условиях по качеству исполнения, возможностям организации зажима. Стоит отметить, что их цена не так велика. Если вы решите заказать подобные зажимы в специализированной фирме и при этом сможете договориться на поставку большого объема инструментов, например, набора струбцин типа G – вам тоже удастся неплохо сэкономить. Остается только найти действительно надежную фирму, способную качественно выполнить заказ.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

• цветные металлы;
• чугун;
• нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Классификация струбцин, область применения, советы по выбору струбцин

Любые конструкции или изделия требуют качественной подгонки составляющих. Те же ворота из металлопроката или деревянный стул, конструкционные элементы должны плотно и ровно стыковаться между собой. По этой причине при сборке конструкций/изделий применяют специальные держатели, которые называются струбцинами. В обзоре будет рассказано, как выбрать струбцины.

Первые упоминания о струбцинах с винтовым зажимом относятся еще к XV веку. Начиная с XVII века струбцины являются повсеместно распространенными приспособлениями.

Струбцина – специальный держатель, позволяющий располагать конструкционные элементы различных изделий в правильном положении. Благодаря струбцинам можно состыковать между собой сборочные единицы конструкции под определенным углом и с требуемым усилием.

На сегодняшний день создано широчайшее видовое разнообразие струбцин. Одних только стандартных общепринятых струбцин можно начитать около 20 разновидностей. Многие мастера изготавливают свои собственные уникальные струбцины, которые подходят лишь для каких-то определенных процессов. Итак, какие же существуют виды струбцин.

Содержание

1. Классификация струбцин
2. G-образные
3. F-образные
4. Трубные
5. Торцевые
6. Ленточные
7. Распорные
8. Дополнительная информация

Классификация струбцин

Наиболее популярными и востребованными являются следующие виды струбцин:

1. G-образные
2. F-образные
3. Трубные
4. Торцевые
5. Ленточные
6. Распорные

Разумеется, названные выше струбцины являются не единственными из существующих. Есть еще множество других разновидностей струбцин, но они больше относятся к узкоспециализированным.
Как выбрать струбцину.

G-образные

Струбцины G-образного типа – та же скоба, на одной конце которой находится неподвижная губка, а на втором конце размещена подвижная прижимная площадка. Подвижная губка перемещается за счет резьбы.

Такими струбцинами обычно прижимают заготовки к столешнице. Но G-образный профиль вполне реально использовать и для соединения заготовок между собой.

Преимущества G-образных струбцин:

• Простая и надежная конструкция
• Возможность прижима заготовок с высоким усилием

Минусы G-образных струбцин:

• Сильно ограниченная высота прижима

Среди струбцин с G-образным профилем есть множество моделей для работы как с металлическими заготовками, так и с элементами из древесины, пластика и многих других материалов. G-образные струбцины представлены достаточно широким типоразмерным рядом.

F-образные

Струбцины F-образного типа – на конце удлиненного держателя расположена неподвижная губка, вместе они образуют букву «Г». Вторая губка является подвижной, она свободно перемещается по держателю и фиксируется в любом положении. С учетом подвижной губки струбцина становится похожей на букву «F».

F-образные струбцины ценятся за увеличенную глубину прижима, которая по сути ограничивается лишь длиной держателя. Данная разновидность струбцин часто используется для фиксации заготовок к краю столешницы.

Различают несколько видов F-образных струбцин:

1. С классической подвижной губкой
2. С подвижной губкой, оснащенной механизмом дожима

Обыкновенная губка прижимает заготовку на ту силу, которой хватит мастеру. Такие струбцины зажимаются от руки. А губка с механизмом дожима придавливает заготовки винтовым прижимом.

Преимущества F-образных струбцин:

• Возможность прижима высоких заготовок
• Простая и надежная конструкция

Недостатки F-образных струбцин:

• Силы прижима может быть недостаточно

Касательно силы прижима, нижняя губка скользит по держателю, то есть направляющей. При определенных обстоятельствах подвижная губка может ерзать по направляющей в процессе или после фиксации заготовки.

Трубные

Струбцины трубного типа – незаменимые для столярного дела зажимы. Трубная струбцина состоит из 2 отдельных частей. Одна из них называется прижимной, а вторая упорной. Дополнительно этот тип струбцин нужно оснащать трубой. Труба обычно не входит в комплект поставки. Как понятно, прижимные губки струбцины фиксируются на трубе. Сама труба выступает в роли направляющей.

Струбцины этого типа обладают достаточно сложной конструкцией. Прижимная часть имеет резьбовую головку и сам винтовой зажим. Резьбовая головка предназначена для вкручивания резьбы.

Зафиксированные на трубе прижимные губки дают возможность прижимать длинные заготовки. Обычно при изготовлении конструкций мастера используют от 3 до 10 трубных струбцин, что позволяет создать равномерный прижим по всей длине достаточно крупных конструкций.

Преимущества трубных струбцин:

• Возможность прижима длинных и широких заготовок
• Высокая сила прижима
• Возможность точность подгонки заготовок

Минусы трубных струбцин:

• Необходимо отдельно приобретать трубы
• Необходимо нарезать в трубах резьбу

Трубные струбцины хорошо себя зарекомендовали при склейке мебельных щитов и сборке всевозможных каркасов. Чаще всего трубные струбцины используются при работе с изделиями из натуральной древесины.

Торцевые

Струбцины торцевого типа – специальные зажимы, которые позволяют прижать заготовку сбоку, то есть с торца. Ярким примером использования торцевых струбцин является установка декоративной окантовки на торцевую поверхность столешницы.

Торцевая струбцина состоит из скобы, похожей на конструкцию G-образного зажима. На концах скобы и ее вершине предусмотрены винтовые прижимы. Прижимами на концах скобы струбцина жестко фиксируется на столешнице. А верхней губкой струбцина прижимает заготовку к торцу стола.
Как правило, торцевые струбцины предназначены для приклеивания всевозможных лент и полосок. Такие струбцины хорошо себя зарекомендовали при работе с декоративным шпоном.

Преимущества торцевых струбцин:



• Надежный прижим
• Точная подгонка

Недостатки торцевых струбцин:

• Скоба ограничивает высоту заготовок

Помимо сборки конструкций из древесины и пластика торцевые струбцины применимы и при сборке металлоизделий. Благодаря торцевым струбцинам можно аккуратно и ровно приваривать металлическую полоску и ленту.

Ленточные

Струбцины ленточного типа – разновидность гибких зажимов. Такие струбцины надежно и безопасно стягивают заготовки. Ярким примером использования ленточной струбцины является изготовление рамки. Лента натягивается по периметру будущей рамки, крепко сжимая элементы заготовки между собой. Чтобы не повредить гибкую ленту рекомендуется устанавливать на углы рамки специальные наставки.

В качестве стягивающей ленты чаще всего используется полоска прочной синтетической ткани, как на грузоподъемных стропах.

Модели ленточных струбцин могут отличаться между собой как размерами ленты, так и принципом ее стягивания. Лента струбцин может иметь различную длину и ширину. Затяжка ленты обычно реализуется либо храповым механизмом, либо эксцентриковым прижимом.

Преимущества ленточных струбцин:

• Возможность фиксации крупногабаритных заготовок
• Возможность фиксации заготовок различной формы
• Простая и надежная конструкция

Минусы ленточных струбцин:

• Лента подвержена износу
• Нельзя фиксировать горячие заготовки

В составе качественных дорогостоящих струбцин ленточного типа нередко встречаются различные накладки для острых углов.

Струбцины ленточного типа хорошо себя зарекомендовали при сборке конструкций из древесины. Такими струбцинами удобно стягивать рамки, щиты и каркасы.

Распорные

Струбцины распорного типа – если подавляющее большинство струбцин работают на сжатие и прижим заготовок, то распорные струбцины обеспечивают разжатие. Сила разжатия будет крайне полезной при обустройстве дверных и оконных проемов. Благодаря распоркам можно надежно зафиксировать раму, чтобы ее не повело при отвердении строительного раствора или монтажной пены.

Разумеется, область использования распорных струбцин не ограничивается дверными и оконными проемами. Этот вид струбцин можно применять при сборке всевозможных деревянных и металлических конструкций. Распорки позволяют повысить точность при изготовлении рамных конструкций, каркасов, щитов и прочего-прочего.

Преимущества струбцин распорного типа:

• Возможность приложения силы на разжатие

Недостатки струбцин распорного типа:

• Достаточно ограниченная область применения

Струбцины распорного типа пользуются популярностью в основном среди монтажников дверей и окон.

Как выбрать струбцины.

Выше описан далеко не полный перечень существующих на сегодняшний день струбцин. В закромах у хорошего мастера наверняка найдется 5-7 видов струбцин.

При выборе струбцин следует обратить внимание на типоразмерный ряд зажимов. Струбцины рекомендуется выбирать в различных типовых размеров. Ту же G-образную струбцину желательно приобрести в маленьком, среднем и крупном размере. При этом каждый из типоразмеров должен быть представлен минимум 3-5 штуками.

Мастера, которые занимаются сборкой различных конструкций, нередко практикуют создание уникальных струбцин. Самодельные струбцины хороши тем, что зажимы идеально подходят для выполнения узкоспециализированных операций по сборке.

RS Компоненты | Промышленные, электронные продукты и решения

Компоненты РС | Промышленные, электронные продукты и решения

• Поддержка
• Откройте для себя
• для вдохновения
• Найдите местное отделение

Разделы нашей продукции:

• Аккумуляторы и зарядные устройства
• Соединители
• Дисплеи и оптоэлектроника
• Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
• Пассивные компоненты
• Блоки питания и трансформаторы
• Raspberry Pi, Arduino и средства разработки
• Полупроводники

• Механизм автоматизации и управления
• Кабели и провода
• Корпуса и серверные стойки
• Предохранители и автоматические выключатели
• HVAC, вентиляторы и управление температурным режимом
• Освещение
• Реле и формирование сигналов
• Переключатели

• Доступ, хранение и обработка материалов
• Клеи, герметики и ленты
• Подшипники и уплотнения
• Инженерные материалы и промышленное оборудование
• Застежки и крепления
• Ручной инструмент
• Механическая передача энергии
• Сантехника и трубопровод
• Пневматика и гидравлика
• Электроинструменты, Пайка и сварка

• Компьютеры и периферия
• Уборка и техническое обслуживание помещений
• Офисные принадлежности
• Средства индивидуальной защиты и рабочая одежда
• Безопасность и скобяные изделия
• Безопасность сайта
• Испытания и измерения

Какие существуют типы зажимов?

Существует множество различных типов зажимов, каждый из которых имеет уникальную конструкцию для выполнения различных задач и рабочих нагрузок. Наши специалисты Wonkee Donkee Tools составили список наиболее распространенных зажимов и их назначение.

Винтовые зажимы — это типы, в которых используется винтовой механизм для регулировки губок и зажима заготовки на месте.

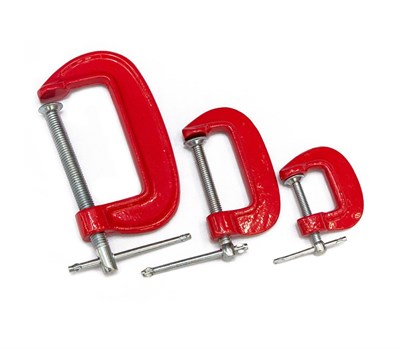

Типы винтовых зажимов включают зажимы G (также известные как зажимы C), зажимы F, зажимы для кромок, деревянные зажимы с ручным винтом и зубчатые зажимы.

См. нашу рекомендацию

Быстроразъемные зажимы

Быстроразъемные зажимы также известны как зажимы для работы одной рукой и имеют механизм, который позволяет пользователю освободить заготовку одним быстрым движением.



Существуют различные типы быстроразъемных зажимов, в том числе рычажные, пружинные и триггерные зажимы.

См. нашу рекомендацию

Прутковые зажимы



Прутковые зажимы имеют длинный металлический стержень, который удерживает две губки параллельно. Широкий стержень позволяет пользователю эффективно зажимать длинные или широкие заготовки, что делает их полезным инструментом для тяжелых работ.



На выбор предлагаются различные типы хомутов, включая Т-образные хомуты, хомуты для створки и хомуты для труб. Также доступны зажимные головки, что позволяет пользователю создать собственный стержневой зажим, что является экономичной альтернативой покупке совершенно новой модели.

См. нашу рекомендацию

Стопорные зажимы

Стопорные зажимы имеют функцию, которая позволяет быстро запирать или освобождать их одним быстрым движением с помощью встроенного рычага. Благодаря широкому раскрытию губок и квадратной форме зажимы с замком предназначены для зажима больших или неудобных предметов, за которые другие зажимы могут не ухватиться.



Конструкция губок также означает, что они идеально подходят для захвата заготовок неправильной формы или конусовидных заготовок. Доступно множество моделей фиксирующих зажимов, которые могут иметь различные характеристики и формы губок.

См. нашу рекомендацию

Угловые зажимы

Угловые зажимы предназначены для зажима предметов под углом. Это идеальный зажим, который можно использовать при выполнении угловых стыков или резов под углом.



Угловые зажимы также могут называться угловыми зажимами или угловыми зажимами. Тем не менее, все типы предназначены для аналогичной цели.

См. нашу рекомендацию

Зажимы для пола

Зажим для пола работает в сочетании с другой поверхностью для удержания заготовки. Хомуты для пола предназначены для использования при укладке напольных покрытий, в том числе деревянных, панельных или ламинированных досок.



Доступны различные типы зажимов для напольных покрытий, например, зажимы для ремней для полов и зажимы для швов.
