Струбцина. Виды струбцин, их особенности и сферы применения

Струбцина имеет разные виды отличаются они между собой по своему назначению, конструкции, материалу, размерам и т.др., все подробности о каждом виде смотрите здесь.

Во время работы с заготовками и деталями из различных материалов, их приходится придерживать одной рукой в определенном положении.

При этом большинство строительных инструментов требуют, чтобы обе руки были свободны.

Как зажим, подойдут простейшие тиски, однако, их конструктивные особенности не всегда позволяют зафиксировать деталь в удобном положении.

Кроме того, используя тиски, мастер привязан к месту, на котором они смонтированы.

В этом случае незаменимым инструментом будут специальные зажимные приспособления – струбцины.

Они позволяют и освободить обе руки, и фиксировать обрабатываемые детали в любом удобном положении.

Простейший зажим представляет собой рамку, на которой закреплен зажимной механизм.

Такая конструкция позволяет использовать этот инструмент в любых ситуациях и сварщиками, и столярами.

Вместе с простейшим вариантом, который можно изготовить самостоятельно, распространение получили и более технологичные виды струбцин, каждый из которых “заточен” под определенную работу.

Содержание статьи

Устройство и принцип действия

Классическая струбцина имеет те же функции, что и тиски, а ее конструкция очень напоминает механизм крепления советской мясорубки к столу.

В качестве материала при изготовлении этого инструмента используется металл, дерево, прочный пластик.

Обыкновенный ручной зажим представляет собой изогнутую буквой “П” монолитную раму, к которой с одной стороны прикреплены подвижные зажимные элементы.

Как правило, это длинный винт, оборудованный с одной стороны рукоятью для удобства поворота вокруг оси, а с другой стороны имеющий плоский широкий пятак.

За счет поворота винта этот пятак создает давление на противоположный конец рамы.

Если между пятаком и рамой поместить два, скажем, деревянных бруска, а затем затянуть винт, они надежно зафиксируются между собой.

В зависимости от конструкции, прижимные вспомогательные инструменты можно разделить на:

Корпусные струбцины

Зажимное усилие может быть использовано для фиксации обрабатываемых деталей на косых и параллельных плоскостях.

За счет того, что прижим осуществляется элементами корпуса, инструмент получил свое название.

Представляет собой два металлических прямоугольных бруса, соединенных между собой с одной стороны прочной планкой. Один из них неподвижно прикреплен к планке, а второй снабжен дотягивающим винтом и может свободно перемещаться.

Противоположная часть брусков – прижимные губы.

Для зажима деталей, необходимо свести между собой металлические бруски до упора в заготовку, а затем затянуть винт (снабжен удобной ручкой).

Этот вариант инструмента наиболее распространен.

Струбцина винтовая

Это популярный вспомогательный инструмент.

Может быть выполнен в нескольких вариантах, но основное зажимное усилие обеспечивает винт с ручкой и пятаком.

Может быть выполнена в виде корпусного зажима, где прижимной винт проходит насквозь бруска, а пятак является губой.

Другой вариант – корпус в форме буквы “G” или “П”, сквозь одну из “ножек” которой пропущен зажимной винт с пятаком.

Широко распространены кованые винтовые струбцины, изготовленные из инструментальной стали.

Металл, после ковки и закалки, обладает высокой прочность, следствием чего является надежность инструмента.

Магнитная струбцина

Наиболее востребована сварщиками, так как служит для предварительной фиксации между собой двух металлических заготовок (трубки, профильные уголки и т.д.).

Может быть выполнена в виде равнобедренного прямоугольного треугольника, пяти -, шестигранника.

Грани струбцины имеют магнитные вставки, которые и отвечают за фиксацию металлических элементов между собой под углом.

Струбцина с трещоткой

Внешне очень похожа на обыкновенную бельевую прищепку, но большего размера.

Зажимается усилием руки, а установленный храповый механизм блокирует разжимание губок.

Для ослабления зажима служит специальный рычажок-собачка (кнопка).

Струбцина триггерная

Еще называют быстрозажимной.

Имеет F-образную конструкцию.

Одна губка неподвижно закреплена на металлической планке.

Вторая имеет рукоять, похожую на пистолетную, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком – замком.

Если флажок стоит в положении “разблокировано”, подвижная губка легко перемещается вдоль планки свободным ходом.

В положении “заблокировано” прижим осуществляется нажатиями на рычажок.

При этом движение губки в противоположную сторону блокируется тем самым замочным механизмом.

Проще говоря, система напоминает пистолеты для герметиков.

Гидравлическая струбцина

G-образный корпус, как в случае с винтовым инструментом, однако, вместо винта используется некое подобие домкрата, на штоке которого установлен пятак.

Вакуумные струбцины

На раме параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.

Используются для позиционирования в одной плоскости двух плоских деталей, например, листов МДФ, металла.

Виды струбцин

Различные виды зажимов и их конструкционные особенности позволяют эффективно использовать их для фиксации широкого спектра материалов конкретных форм и размеров под определенными углами.

Некоторые вспомогательные инструменты больше подойдут для упрощения сварочных работ, другие актуальны в столярном деле, третьи просто созданы для склеивания материалов плоской формы встык.

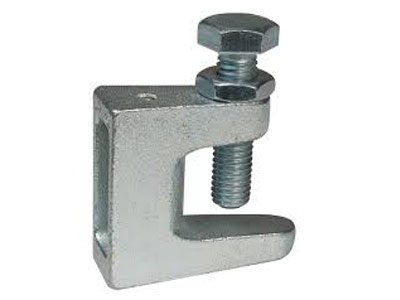

Среди всех видов вспомогательного инструмента особое место занимает так называемая закрывающая струбцина.

Это даже не инструмент, а полноценный монтажный элемент.

Основное назначение – крепление монтажного профиля к двутавровым балкам без необходимости сверлить отверстия.

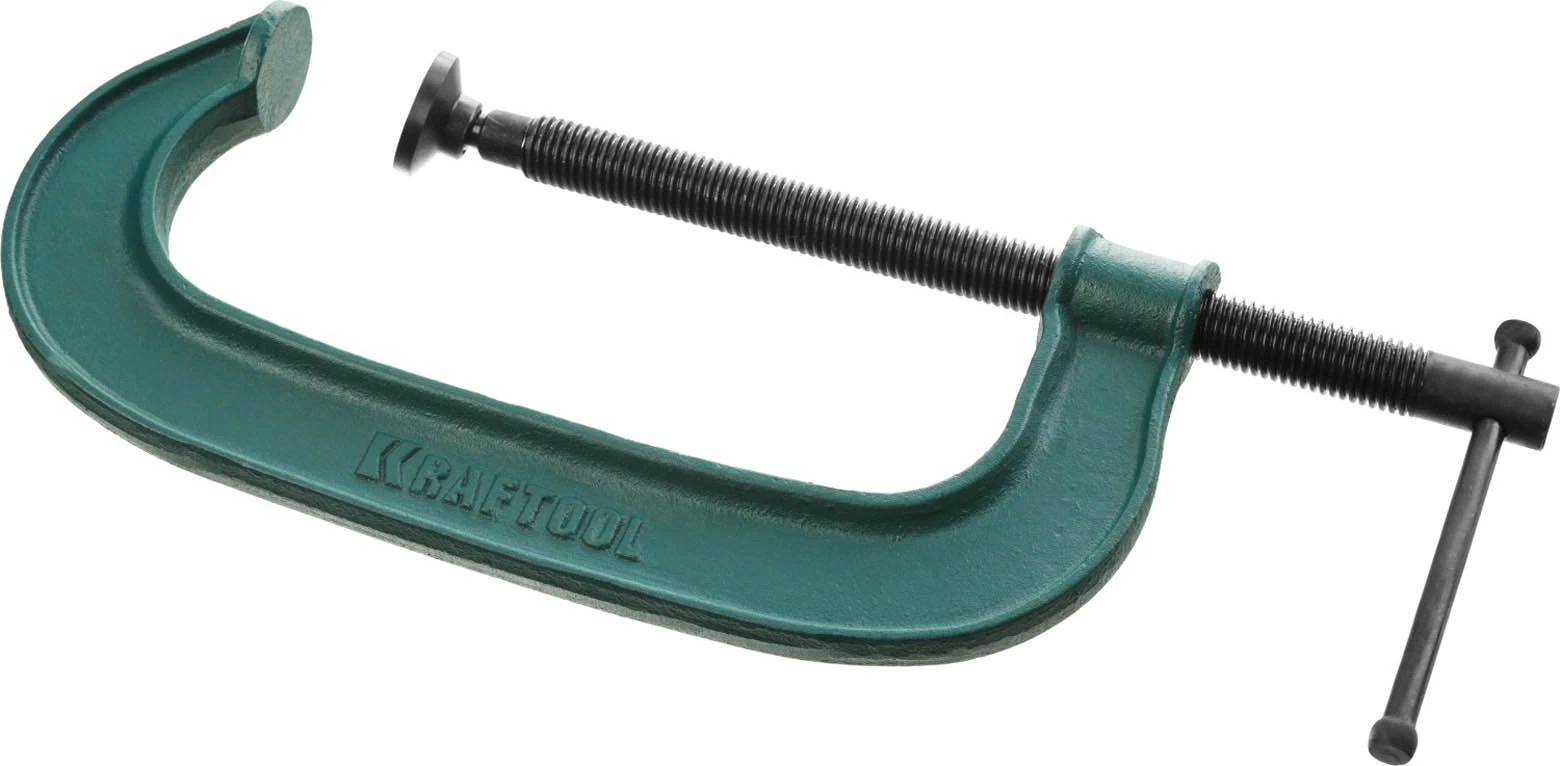

G-образные

Хорошая струбцина для работы с металлом – кованая G-образная, изготовленная из инструментальной стали.

Обладает высокими прочностными показателями, что позволяет ее использовать для временного скрепления нескольких металлических деталей между собой.

Мелкий шаг резьбы практически гарантирует хороший прижим.

Полезная функция при сварке.

При этом, нет необходимости прилагать серьезные усилия, чтобы хорошо зафиксировать заготовки.

Из-за своей хрупкости инструмент редко используются для скрепления металлических конструкций, больше рассчитан на работу с деревом.

Так как прижимное усилие высоко, чтобы структура дерева не была нарушена, необходимо под губу и пятак подкладываться деревянные прокладки.

Более продвинутый вариант – струбцина литая С-образная, которую иначе называют торцевым зажимом.

Торцевые

Торцевая струбцина (торцевой зажим) конструкцией напоминает G-образные модели.

Литой или кованный корпус, напоминающий формой букву “С”, имеет три винтовых зажима (под прямым углом относительно друг друга) с пятками.

Эта струбцина хорошо подходит для дерева, обеспечивая хорошее сцепление поверхностей и их взаимную фиксацию, потому востребованы столярами.

Как правило, инструмент применяется для приклеивания на торцы мебели накладок.

Среди минусов отмечается некоторое неудобство использования, так как одновременно приходится и придерживать наладку, и затягивать все винты, и держать саму струбцину.

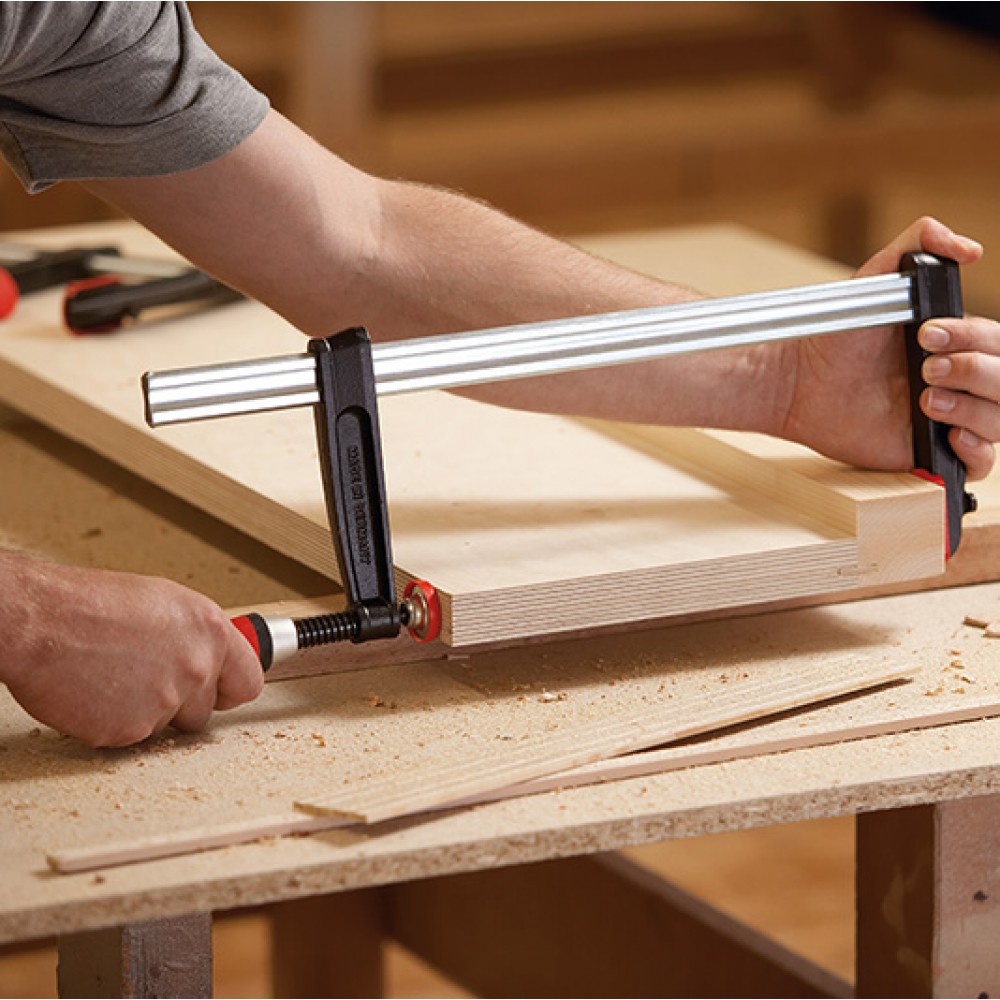

T-образные

Особенностью Т-образного зажима является направляющий профиль в форме буквы «Т», длинна которого может превышать 1 м.

На нем закреплены подвижные губки.

Прижим обеспечивается винтом с ручкой, соединенным со второй губкой.

Используется для фиксации секционных заготовок.

Незаменима при монтаже оконных переплетов и в производстве мебели.

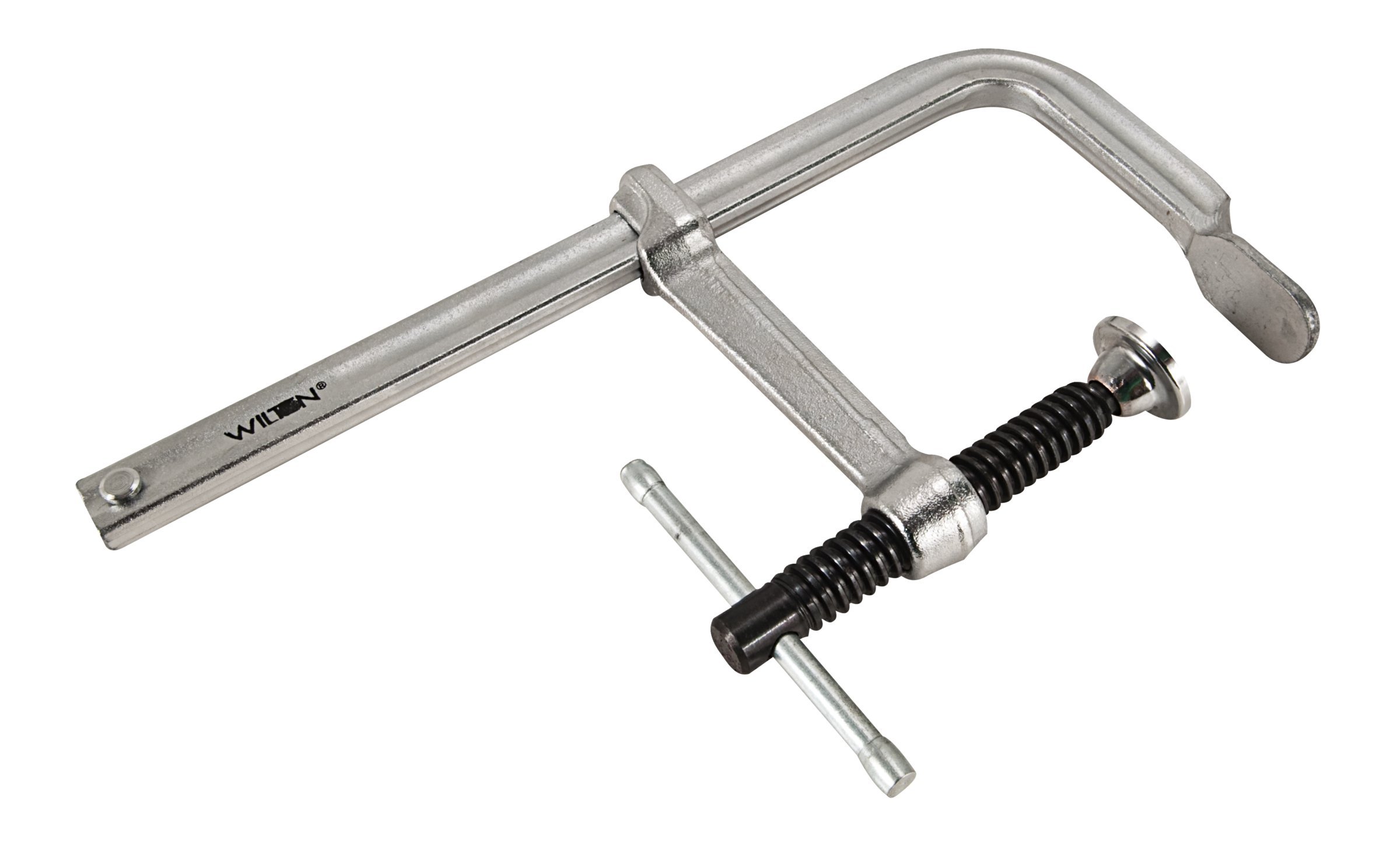

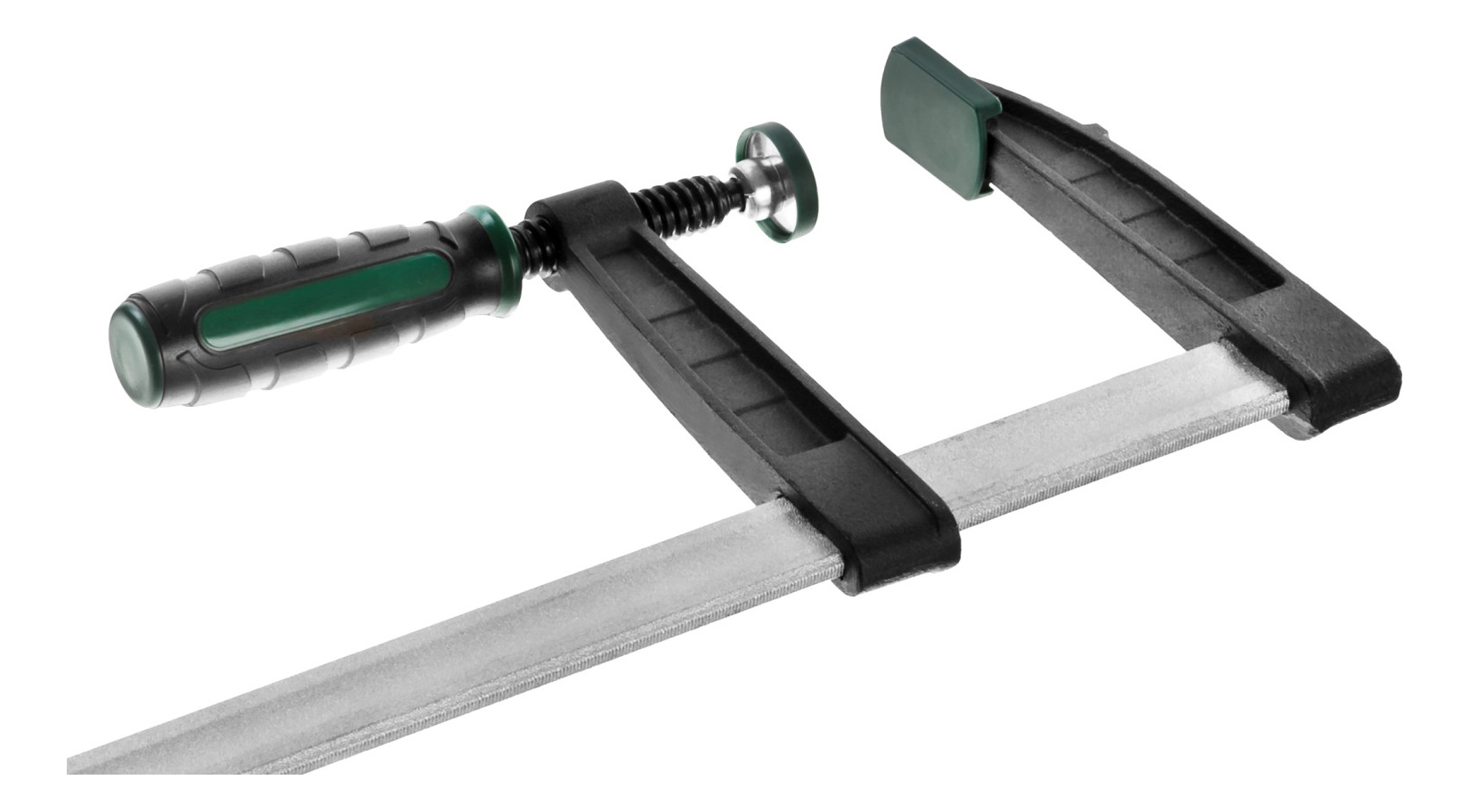

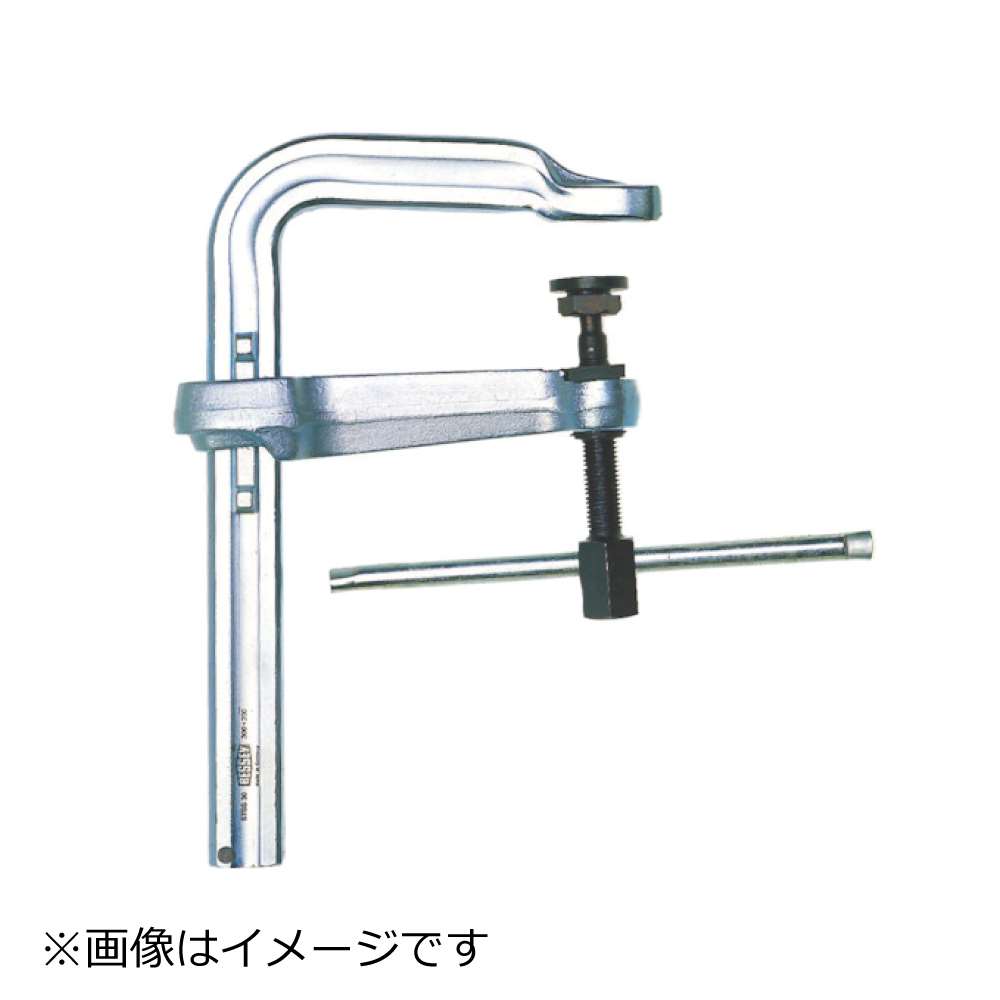

F-образные

Конструкция f-образной струбцины обладает меньшей надежностью, чем G-образного варианта.

Тем не менее, причина, по которой этот инструмент получил распространение — широкий диапазон регулировок.

На металлической рейке с одной стороны закреплена неподвижная губа, а с другой стороны губа со свободным ходом, на которой установлен поджимной винт с шайбой – пятаком.

Длинна рейки, в зависимости от модели, может быть несколько десятков сантиметров, что позволяет фиксировать между собой несколько деталей, общая ширина которых не превышает длину этой металлической планки.

Угловые

Особая конструкция зажимов этого типа позволяет легко узнать их. Они могут быть как магнитными, так и винтовыми.

Последний вариант используется исключительно при соединении досок или деревянных брусков под прямым углом.

Соблюдение угла 90 градусов обеспечивается мощным литым корпусом, имеющим две выступающие пятки.

Прижим осуществляется, как правило, одним винтом.

Такая конструкция обеспечивает соблюдение правильного угла, а сквозные отверстия на основной части позволяют крепить этот вспомогательный инструмент к рабочему столу или верстаку.

Для скрепления металлических труб, уголков или профилей под прямым углом используется угловая магнитная струбцина для сварочных работ.

Выглядит она, как равнобедренный прямоугольный треугольник, стороны которого оснащены магнитами.

Такой инструмент подходит для предварительной фиксации металлических заготовок, что позволяет добиться их точного позиционирования.

Ленточные

Такой вид вспомогательного инструмента используется столярами и бондарями.

Узкая специализация ленточного зажима обусловлена его особой конструкцией: механизм натяжения и жесткая лента или ремень.

Обеспечивает равномерную нагрузку по всей поверхности притягиваемых элементов.

Струбцина ременная используется зачастую для изготовления деревянных бочек (при фиксации клепок), сборки круглых стульев и рамок.

Трубные

В основе такой струбцины лежит трубка с неподвижной губой.

Вторая губа свободно перемещается вдоль трубки, фиксируется специальным стопором, а поджим заготовок осуществляется специальным винтом с ручкой.

Используется при склеивании щитов большой площади при изготовлении столешниц, дверей.

В работе используются минимум два трубных зажима, установленных на противоположных сторонах щитов.

Они позволяют выровнять между собой заготовки и надежно их зафиксировать.

Пружинные

Основным преимуществом пружинной струбцины является возможность ее использования одной рукой.

Конструкция напоминает большую прищепку для развешивания белья.

Наименее надежный вариант, так как прижим заготовок осуществляется обыкновенной пружиной, которая не позволяет регулировать прижимное усилие.

Со временем пружина теряет свои характеристики упругости, за счет чего постепенно снижается оказываемое на заготовки давление.

Еще один недостаток – небольшой захват.

Используется, как правило, при работе, не требующей серьезного прижимного усилия.

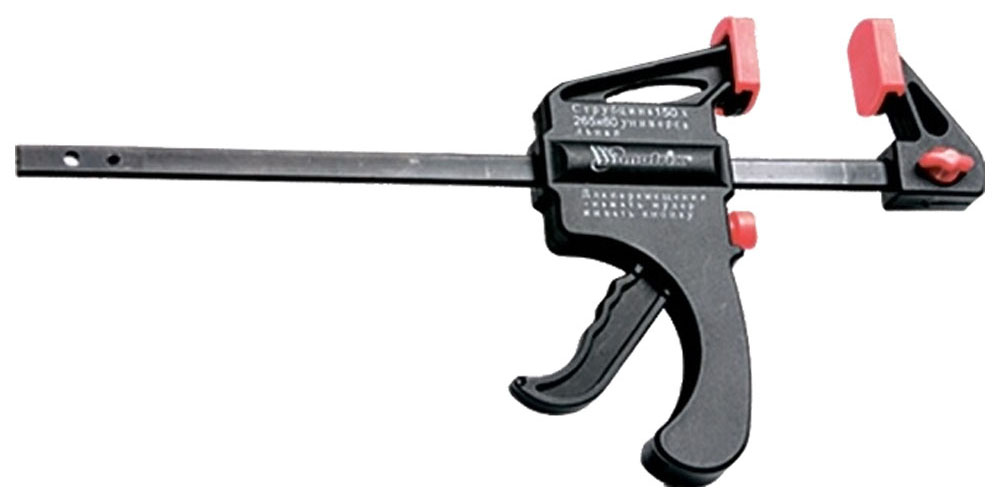

Быстрозажимные автоматические струбцины

Автоматические струбцины используются зачастую профессионалами за счет простоты использования.

Конструкция представляет собой металлическую планку, на которой с одной стороны установлена съемная неподвижная губка.

С противоположной стороны находится подвижная губа со специальным механизмом с двумя ручками — триггером.

Затягивается струбцина триггерная посредством сжимания этих ручек.

За счет такой конструкции, инструмент получил еще одно название – струбцина пистолетная.

Она позволяет фиксировать заготовки одной рукой, создавая при этом достаточно высокое прижимное усилие.

Если развернуть губки в противоположные стороны, мастер получит распорную струбцину.

Этот инструмент востребован не только за счет удобства использования, но и универсальности.

Тем не менее, со временем механизм изнашивается, а показатель максимального усилия струбцины на сжатие и на разжим снижается.

Чтобы не тратить денег, струбцины можно сделать своими руками.

Информацию о самодельных струбцинах смотрите здесь

что это такое? Винтовые и другие виды.

Для чего используют? Как выбрать струбцину для металла и труб? Кованые мебельные, пластиковые, металлические и другие разновидности

Что это такое – струбцины, для чего их используют и как выбрать для металла, труб – с этими вопросами регулярно сталкиваются люди, начинающие заниматься слесарным или столярным делом. Разнообразие этих инструментов действительно поражает несведущего человека: кованые мебельные, деревянные, пластиковые, металлические винтовые и другие разновидности широко представлены на рынке. О том, что стоит учесть при их подборе и какие есть секреты работы со струбцинами, стоит поговорить более подробно.

Что такое струбцина?

Для фиксации детали в определенном положении во время выполнения столярных, слесарных работ нужен держатель, способный осуществить захват с заданным усилием. Именно эту задачу выполняет струбцина – приспособление, позволяющее мастеру освободить руки для других манипуляций. Струбцины используются для выполнения крепежных функций, когда нужно зафиксировать деталь или изделие в заданном положении, позволяют обеспечивать плотное сжатие при склеивании поверхностей, заменяют пассатижи и клещи.

Свое название инструмент получил от немецкого schraubzwinge, также его именуют просто зажимом.

Выглядит струбцина как вертикально расположенное винтовое или гладкое основание, зафиксированное на рамке с ответной площадкой. Регулируя положение подвижного элемента, можно усиливать или ослаблять давление на зажимаемый предмет. Основным материалом для их изготовления служит металл, но встречаются и деревянные, пластиковые варианты. Струбцинами именуются и элементы бытовых или слесарных приборов, используемые для их крепления к поверхности рабочего стола. Такие детали есть у тисков, механических мясорубок, старых настольных ламп.

Устройство

Струбцина имеет простую и надежную конструкцию. Она практически никогда не ломается, имеет длительный срок эксплуатации. Состоит инструмент из следующих деталей.

  • Рамного крепления. Оно служит ответным элементом, к которому прижимается фиксируемая деталь. Может иметь G-образную, C-образную или S-образную форму.
  • Подвижного элемента с «пяткой». Он как штатив может увеличивать или уменьшать расстояние от рабочей площадки до рамы.
  • Винта или рычага. Он отвечает за фиксацию струбцины в заданном положении, позволяет регулировать силу сжатия. Рычажные модели имеют более быструю фиксацию, при меньшем приложении усилий сжатие получается достаточно интенсивным. Рукоять зажима перемещается в 1 касание.
  • Пружины. Они есть в «прищепках» – клещеобразных струбцинах с 2 рукоятками, работающих по принципу секатора.

Конструкция струбцины остается неизменной на протяжении длительного времени. Она достаточно эффективна даже без внесения каких-либо изменений.

Для чего используются?

Назначение струбцин достаточно разнообразно. Это слесарное и столярное приспособление вполне успешно используется и в строительной сфере.

Существуют стационарные модели с креплением для верстака или для стола в мастерской, а также мобильные приспособления.

Их применяют в самых разных сферах и видах деятельности.

  • Для листового металла. Зажим здесь используется в качестве вертикального захвата, применяется такое оборудование преимущественно в складской сфере и на производстве
  • Для сборки мебели. Этот же столярный инструмент используют для рамок и для дерева в любых его конфигурациях. В основном зажимы используют при склеивании элементов. Для мебельного щита тоже нужна столярная струбцина.
  • Для искусственного камня. Здесь используют вакуумные струбцины, позволяющие приклеивать борта и пристеночный плинтус, создавать систему антиперелива.
  • Для дверей. Здесь зажимы используются для установки коробок в проем с возможностью выправки кривых углов.
  • Для склеивания деталей. Струбцина обеспечивает более плотное и равномерное соединение, в итоге сцепление материалов происходит более эффективно. Торцевые модели позволяют приклеивать декор на фасадные кромки мебели.
  • Для опалубки. Здесь зажим выступает в роли несущего элемента.
  • Для полов, для укладки ламината. Зажимной элемент, используемый при подбивке планок, также является струбциной, хоть и похож больше на скобу.
  • Для дрели. Здесь зажим выступает в качестве внешней оснастки для электрического или ручного инструмента.
  • Для световых приборов. Лампы на струбцинах широко используются как необходимое дополнение для работы архитекторов и других людей, работающих с чертежами.
  • Для шпильки. Металлический зажим обеспечивает легкую фиксацию резьбовых изделий к потолочным и другим несущим металлоконструкциям.
  • Для шины. Здесь зажимы используются для облегчения работы с пилами. Для правильного использования направляющих шин в электрических инструментах рекомендуется выбор F-образных или быстрозажимных моделей.
  • Для вентиляции. Этот тип лучевых зажимов изготавливается из металла. Используется при прокладке различных инженерных коммуникаций, помогает зафиксировать крепежные элементы на несущих конструкциях без высверливания отверстий или сварки.
  • Для натяжных потолков. Здесь используются клещеобразные крабы-зажимы из пластика размером 100, 150, 200 мм. С помощью такой струбцины полотно вывешивают по углам комнаты перед нагревом, обычно хватает 6 изделий на помещение.

Этим сферы применения струбцин не исчерпываются. Умельцы даже используют их для фиксации листовых материалов и габаритных грузов на багажнике машины. В любом случае, без этого в домашней мастерской не обойтись.

Виды

Классификация зажимных механизмов довольно обширна. Здесь можно встретить мебельные струбцины-ваймы и «пистолеты», клещи и двухсторонние модели. Все они заслуживают самого пристального внимания. Стоит рассмотреть классификацию и виды струбцин более подробно.

По размерам

В зависимости от назначения струбцины могут быть маленькими и большими, длинными и короткими. Мини-версии обычно используются в ювелирном деле и при других мелких работах. Усредненные параметры будут такими:

  • длина – от 150 до 900 мм;
  • ширина – 120-350 мм;
  • размер рабочей области (при максимальном раскрытии) – 10-600 мм.

Самый маленький захват имеют угловые зажимы – не более 10-100 мм, поскольку соприкосновение происходит под углом 90 градусов.

Среди типовых струбцин самый большой рабочий диапазон у F-образных моделей – от 15 до 350 мм при длине инструмента до 400 мм. G-образные зажимы считаются средними. Их захват достигает 70-170 мм, что вполне достаточно для выполнения большинства видов работ.

По материалу изготовления

Имеет значение и основание, из которого изготавливается инструмент. В основном в качестве материала для изготовления зажимных механизмов выступают черные и цветные металлы, но встречаются и деревянные или пластиковые элементы. Стоит рассмотреть все варианты более подробно.

  • Кованые. Самые прочные и долговечные, считаются наиболее надежными. Из ковкого чугуна изготавливают классические F-образные струбцины с винтовым зажимом. Скобы в подобном исполнении обеспечивают максимальную устойчивость.
  • Пластиковые. Применяются преимущественно при монтаже натяжных потолков. Изготавливаются из полимеров, устойчивых к эксплуатационным нагрузкам.
  • Металлические штампованные. В этой категории представлены стальные изделия категории масс-маркет и мощные промышленные изделия. Для монтажа металлокаркасов и несущих конструкций используют струбцины с антикоррозионным оцинкованным или гальваническим покрытием. Кованые стальные струбцины надежнее, но стоят дороже.
  • Деревянные. Предназначены для склеивания деталей из мягких и хрупких материалов. Изготавливаются из твердых пород древесины.
  • Литые алюминиевые. Легкие, обладающие устойчивостью к коррозии, но не предназначенные для интенсивных нагрузок.

Это основные материалы, представленные на рынке.

Ради экономии китайские производители могут использовать более хрупкие сплавы металлов. Именно поэтому лучше не выбирать продукцию неизвестных брендов.

По принципу действия

По принципу действия все струбцины довольно легко классифицируются на обычные механические – с ручным управлением, и усовершенствованные. Самая простая – винтовая, оснащенная пятаком на конце нарезного элемента и ручкой. Имеет корпус и подвижную часть. Это универсальная модель, удобная в быту и работе столяра, слесаря. Усовершенствованная эксцентриковая модель проще в обращении.

Магнитные струбцины применяются электросварщиками для фиксации соединяемых заготовок. Чаще всего их используют в угловых соединениях. Выглядит такая деталь как многогранник или равнобедренный треугольник с прямыми углами. Магнитные вставки расположены на гранях, контактирующих с металлом.

Автоматическая или быстрозажимная (пистолетная) струбцина также известна как триггерная, реечная. Ее конструкция F-образная, 1 губка зафиксирована на планке неподвижно, вторая перемещается в режиме свободного хода или блокируется в заданном положении.

Гидравлическая и пневматическая силовая струбцина – устройства с подачей усилия на рабочую поверхность при помощи элемента, напоминающего домкрат. Вакуумные модели используются при работе со стеклом, искусственным камнем, керамикой. Они оснащены рамой с вакуумными присосками и ручными насосами для нагнетания нужного усилия.

Пружинная по своей конструкции напоминает секатор или клещи, имеет 2 ручки и смыкающиеся губки. Зажимное и разжимное усилие придается механически. Распорная используется для монтажа ламината и наборных полов. Универсальная шлейфовая применяется при монтаже оптоволоконного кабеля к несущим конструкциям.

По форме

Довольно разнообразны и формы струбцин. Среди наиболее часто встречающихся вариантов можно выделить такие.

  • С-образные. Простые струбцины, также известные как торцевой зажим. Удобны в настольном использовании.
  • F-образные. К ним относятся все быстрозажимные модели и другие виды с длинной планкой. Круглый «пятак» закреплен в горизонтальной плоскости.
  • G-образные. Простые и надежные, корпусные, подходят для работы с металлом. Шарнирная поворотная модель легче в управлении, чем регулируемая винтом
  • T-образные. С оригинальным направляющим профилем. Используются в мебельном производстве и при монтаже окон.
  • Клещеобразные. Могут быть с трещоткой или пружиной. Также именуются «прищепками» за внешнее сходство и плоские губки.
  • Корпусные. Для зажима деталей в параллельной или косой плоскости. Поворотная корпусная струбцина может выступать как двухсторонняя раздвижная распорка.
  • Струбцины-пистолеты. Автоматизированные рамочные модели.
  • Кромочные. Используются для крепления материалов по канту.
  • Угловые. Бывают магнитные и винтовые. Применяются для соединения деталей под прямым углом.
  • Ленточные. С ременным натяжением. Используется в столярном деле.

Это лишь самые часто встречающиеся виды столярных и слесарных струбцин.

При узкоспециализированном применении их конфигурации гораздо более разнообразны.

Рейтинг брендов

На российском рынке можно найти струбцины европейских, азиатских, американских производителей. Большинство из них хорошо известны мастерам-любителям и профессионалам. О лучших компаниях, которым можно доверять, стоит узнать более подробно. В рейтинг популярности среди брендов – производителей струбцин, вошли следующие марки.

  • Stanley. Американская компания, существующая более 175 лет. Инструменты бренда настолько надежны, что их используют даже во время космических экспедиций. В ассортименте можно найти ременные, угловые. F-образные, G-образные, триггерные струбцины, изготовленные из высококачественной стали и алюминия. Большую часть своей продукции для российского рынка фирма производит в Китае.
  • Bessey. Немецкий бренд, специализирующийся на изготовлении струбцин для частного и профессионального применения. В ассортименте есть чугунные, стальные, алюминиевые модели, рычажные и высокоэффективные приспособления. Компания выпускает струбцины всех типов, в том числе с редукторами и манипуляторами, по праву считается одним из лидеров мирового рынка.
  • Wilton. Индустриальная компания из Чикаго, более 70 лет выпускающая инструменты для профессионального и любительского применения. Бренд неоднократно патентовал свои изобретения, изначально специализировался на выпуске тисков. Зажимы бренда и сегодня широко используются мастерами по всему миру. Основная специализация компании – F-образные и C-образные модели струбцин.
  • Matrix. Немецкий бренд, более 10 лет представленный в России. Компания производит разнообразный столярный и слесарный инструмент. Особый интерес представляют F-образные, клещеобразные и быстрозажимные струбцины. Бренд выделяется лояльной ценовой политикой, продуманной эргономикой своих изделий.
  • Gross. Компания из Германии, выпускающая продукцию профессионального уровня. Бренд уверенно занимает ведущие позиции по продажам в странах ЕС. Среди ассортимента продукции особенно отмечаются клещеобразные и реечные струбцины, заметно облегчающие ручной труд мастера.

Этим перечень производителей не исчерпывается, но выбирая изделия от проверенных фирм, можно не сомневаться в том, что приобретенный инструмент оправдает возлагаемые на него надежды.

Советы по выбору

О том, какую струбцину лучше покупать, часто спорят опытные и начинающие мастера. На самом деле, критерии выбора этого инструмента давно определены. Достаточно лишь обратить внимание на следующие моменты.

  1. Силу зажима. Самые мощные промышленные модели способны выдавать показатели в 1 тонну, но такая усиленная конструкция в быту не нужна. Самые простые модели имеют гораздо более скромные показатели. В среднем, их усилие зажима равняется 20-100 кг. Этого вполне достаточно для выполнения большинства операций даже при работе со станками в домашней мастерской.
  2. Способ фиксации. Он определяет, как именно будет осуществляться изменение расстояния от подвижного элемента до края детали. При выполнении работ на весу или на высоте лучше выбирать быстрозажимные струбцины, позволяющие мастеру выполнять эту операцию 1 рукой. Винтовые модели подходят для эксплуатации в мастерской, но не слишком удобны в использовании без верстака и других приспособлений.
  3. Массу. Здесь все зависит от назначения струбцины. Те, что предназначены для работы с фрезерными станками, могут весить до 5 кг. Бытовые модели лучше выбирать в диапазоне до 1 кг.
  4. Используемые материалы. Самые прочные струбцины с усиленным корпусом изготавливают из чугуна и других черных металлов. Они довольно массивные, ориентированы на удержание тяжелых деталей. Бытовые модели чаще всего изготавливают из комбинированных материалов. Хорошо себя зарекомендовало сочетание синтетических материалов, полимеров и алюминиевого литья. Готовое изделие меньше весит, не боится коррозии при редком использовании.
  5. Функциональность. Не все струбцины одинаковы. Некоторые из них обладают как зажимной способностью, так и возможностью использования в качестве распорки. Для этого их оснащают поворотными губками, которые можно направлять внутрь или наружу корпуса.
  6. Защиту от коррозии. Этот момент актуален только для изделий из черных металлов. Чтобы сохранить плавность хода надолго, их окрашивают порошковыми составами, а затем периодически промасливают и чернят. Струбцины с гальваническим покрытием не требуют усилий в уходе. Пока цело их покрытие, коррозия инструменту не грозит.
  7. Дополнительные комплектующие. Они не обязательны, но существенно облегчают эксплуатацию изделия. Например, модели с резиновыми накладками на губках позволяют работать с хрупкими или мягкими деталями, смягчая воздействие в месте контакта. Т-образная рукоятка в комплекте тоже полезна, позволяет регулировать усилие при зажимании детали.

Все эти моменты важны для выбора правильной струбцины, особенно если мастер – новичок в своем деле. Опытные слесари и столяры на практике постигают особенности такого инструмента и уже не совершают ошибок при его замене.

Как пользоваться?

Применение струбцин не вызывает особенных вопросов. Вне зависимости от типа конструкции они используются для зажимания деталей или предметов, материалов в заданном положении. Достаточно поместить объект между губками, а затем зафиксировать его.

В классических винтовых изделиях для этого используется вращающийся элемент, затягивать который приходится 2 руками.

Быстрозажимные струбцины по принципу своего действия похожи на пистолет со спусковым крючком. Достаточно задействовать рычаг, и губки сомкнутся с нужным усилием. Их удобство состоит в том, что можно выполнять все работы одной рукой. Клещеобразные струбцины имеют тот же рычажный принцип, но сила сжатия регулируется пружинным элементом. Работа с ними напоминает использование секатора – это не самый легкий и комфортный инструмент.

Торцевые струбцины отличаются тем, что распорка у них не только по бокам, но и по центру, прижимное усилие создается в 3 точках. Сначала нужно зажать сам материал между губками, а затем уже задействовать третью площадку. В основном этот инструмент задействован в приклеивании декоративных торцевых кромок.

Для хранения струбцин в мастерской опытные столяры и слесари рекомендуют использовать специальные системы или полки с гребенчатым передним краем. В этом случае инструменты легко будет выстроить по размеру – от малого к большему.

      В следующем видео вы узнаете правила выбора и применения струбцин.

      что это такое, описание и применение F- и G-образных, ленточных и трубных струбцин

      У многих домашних умельцев возникают вопросы по поводу струбцин. Для чего они применяются, как используются и какие лучше? Для тех, кто не знает, стоит отметить, что струбцина – это зажим для временного позиционирования деталей для последующего их крепления. Струбцины бывают разных видов и предназначаются для различных задач. Те, кто занимается столярными работами, знает, что чем больше используешь такие зажимы, тем больше применений им находится. Поэтому в мастерской всегда должны быть надежные и удобные в работе струбцины различных видов и размеров.

      Столярные струбцины – общее описание

      Изготавливаются столярные зажимы из дерева и металла. Установив на поверхности такое устройство, работать можно обеими руками.

      Простейшая ручная струбцина состоит из основной рамы и подвижных элементов, которые оборудованы зажимами в виде винтов или рычагов. Они не только фиксируют подвижную часть, но и регулируют силу сжатия.

      Существуют рычажные приспособления, которые основаны как на системе осей, так и рычагов. Чаще всего их называют зажимами или прижимами. С их помощью можно сделать быструю фиксацию заготовки. Для этого нужно только приложить немного усилий для перемещения рукоятки, и приличная зажимная сила создастся мгновенно.

      Виды слесарных и столярных струбцин

      Модели зажимов различаются механизмами, поэтому подразделяются на следующие классы:

      • угловая;
      • монтажная;
      • винтовая;
      • ручная;
      • быстрозажимная.

      При выборе такого приспособления необходимо обращать внимание на расстояние, на которое раздвигаются фиксаторы и на рабочий ход. Самыми практичными являются струбцины, имеющие наибольшие вышеперечисленные показатели. С их помощью можно работать с изделиями крупных размеров (от 20 до 350 мм).

      Разновидности струбцин

      Укомплектовать свою рабочую мастерскую полным набором столярных струбцин по карману не каждому. Их видов и размеров существует достаточно много. Поэтому стоит рассмотреть только наиболее распространенные их типы.

      F-образные струбцины

      Такие приспособления представляют собой комбинацию неподвижной губки на конце плоского стального основания и скользящей регулируемой губки. F-образные струбцины имеют глубокий зев, который позволяет фиксировать деталь далеко от ее кромки. У скользящей головки на губке зажима может быть установлен регулировочный винт или эксцентриковый рычаг.

      Зажимы разделяются на два типа:

      1. Light duty (для легкого использования). Такие достаточно тонкие и узкие приспособления не очень много весят и не занимают много места.
      2. Heavy duty (для более тяжелых работ).

      F -образные струбцины просты, поэтому достаточно дешевы. Однако работать ими не очень удобно, так как приходиться держать их двумя руками и потом закручивать.

      Ленточные струбцины

      Сложно представить работы в столярной мастерской без ленточных струбцин. В основе такого приспособления лежит капроновый или кожаный ремень, с помощью которого на сопряженные детали передается прижимное усилие.

      Ленточные зажимы обеспечат равномерное усилие прижатия и прочную фиксацию любой заготовке. Их можно применять для изготовления или ремонта рам, деревянных стульев, столешниц, аквариумов и много другого. С помощью этого универсального приспособления удобно соединять, сверлить и склеивать под точно заданным углом зафиксированные части конструкции.

      Длина ленты в ременных зажимах такова, что ей можно обмотать корпус любой многогабаритной конструкции, затянув при этом одновременно все соединения. Риска повредить стягиваемые детали нет, так как металлические части ленточной струбцины их касаться не будут.

      Однако в некоторых случаях с таким видом зажимов работать не очень удобно. Связано это с тем, что при установке уголка с одной стороны, с другой он может упасть. Кроме этого, нельзя усилить или ослабить давление на одну определенную плоскость или ось.

      При использовании ленты без уголков можно легко повредить край кромки заготовки. Поэтому в дополнение к ленточной струбцине рекомендуется приобретать специальные уголки, которые значительно расширят функционал зажима.

      Трубные струбцины

      Изготавливают трубные зажимы из водопроводных труб в ½ или ¾ дюйма, на которые навинчивается неподвижный упор и подвижная губка. Сделать приспособление можно любой длины, нарезав на одном конце трубы резьбу и навинтив на нее упор. Зажим в любой момент можно переставить на трубу другой длины или демонтировать.

      Купить трубы с резьбой можно в любом строительном магазине. При этом можно приобрести не только обычные трубы, но и элементы с гальваническим покрытием. Подвижная губка зажима лучше всего будет скользить по черным трубам, которые к тому же стоят достаточно дешево. Преимущество труб с гальваническим покрытием в том, что они защищены от коррозии. Кроме этого, в контакте с клеем, в отличие от простых труб, элементы с таким покрытием не оставляют на заготовке темные пятна.

      Для защиты выступающей резьбы можно воспользоваться специальными съемными колпачками. Чтобы длинные струбцины при стягивании не прогибались, рекомендуется использовать более жесткие элементы с диаметром ¾ дюйма.

      Если при склеивании большой конструкции и под рукой нет зажима необходимой длины, можно воспользоваться двумя короткими приспособлениями. Для этого их нужно будет соединить муфтой.

      G-образные струбцины

      Такой вид зажимов используется для проведения большинства работ, поэтому приобретать их рекомендуется как можно больше. Они бывают разных размеров, но чаще всего применяются приспособления с шириной захвата в 100 и 150 мм.

      G-образные струбцины должны быть обязательно хорошего качества, так как скобы дешевых зажимов прогибаются и работать с ними достаточно трудно. Однако в продаже встречаются довольно дешевые облегченные зажимы превосходного качества.

      Существуют специализированные G-образные зажимы с увеличенной глубиной захвата. С их помощью можно дотянуться в недоступные обычным струбцинам места. Для фиксации накладок выпускаются кромочные зажимы, способные прижать заготовку сразу в двух направлениях.

      Разделяются приспособления и по виду материала изготовления:

      1. Стальные кованые струбцины позволяют прилагать большие усилия сжатия. Поэтому применять их можно даже во время сварки для фиксации стальных балок.
      2. Чугунные зажимы менее прочны, так как от чрезмерного усилия хрупкий чугун может лопнуть.

      Выбирая G-образную струбцину необходимо убедиться, что винты у них большие, поверхности плоские, а вороток толстый и имеет скругленный конец.

      Обслуживать столярные струбцины следует так же, как и остальной инструмент. Упоры, штанги и губки приспособлений необходимо очищать сразу после склеивания. Засохший клей удаляется с трудом и оставляет на деревянных деталях зазубрины. Чтобы винты струбцин плавно вращались, рекомендуется смазывать их воском. Масляную и силиконовую смазки лучше не использовать, так как они могут испачкать изделие.

      Являющиеся практически еще «одной рукой» мастера, струбцины способны выручить, если какую-либо деталь нужно зафиксировать для обработки, «подержать», а обе руки заняты. Без них трудно обойтись при сборке самодельной мебели или склеивании каких-либо деревянных деталей, которые требуется плотно поджать друг к другу и соединить. Поэтому для столярных и других работ рекомендуется иметь столярные струбцины различных размеров и видов, не забывая при этом правильно за ними ухаживать.

      Оцените статью: Поделитесь с друзьями!

      виды, устройство и принцип работы, применение

      Одним из наиболее незаменимых и востребованных инструментов столяра, без которого работа не представляется возможной – это зажим. Каждый мастер знает, что такое струбцина и имеет в своем арсенале несколько ее разновидностей. К покупке доступны  универсальные и специальные зажимы, форма и функционал которых адаптирован для решения задач в столярной мастерской.

      Назначение

      Струбцина – это легкий вспомогательный инструмент, помогающий закреплять несколько деталей как друг с другом, так и с другой поверхностью. В процессе работы часто нужно, чтобы заготовки и прочие детали были надежно закреплены в одном положении. Данное приспособление широко используется в сварочном и столярном деле.

      Устройство струбцины очень простое, она состоит всего из двух частей – рамы и прижима. Высокий показатель жесткости достигается именно за счет прочности рамы, а механизм для прижимки несет в себе основной функционал и закрепляет детали.

      Аналогичным принципом действия обладают слесарные станки, с помощью которых также можно производить склеивание. Но правильнее по ГОСТу и удобнее делать это именно струбцинами.

      Устройство и принцип действия

      Устройство универсальной струбцины напоминает механизм, с помощью которого крепится к столу обычная ручная мясорубка. Материалом для создания такого вида зажимов выступают древесина и металл, а в более современных вариантах – прочный пластик.

      Рама струбцины имеет форму монолитной рамки в виде буквы «П». К ней с одной из стороны прикреплены зажимы. В советском варианте исполнения – это винт для закрепления, на обратной стороне которого находится плоский и большой по диаметру пятак.

      Надежное крепление обеспечивается тем, что при его повороте создается дополнительное давление. Если между ним и рамкой поместить несколько объектов или запчастей, а после крепко затянуть винт, то детали зафиксируются между собой. В зависимости от угла рамы и других конструкционных особенностей различают такие виды струбцин:

      1. Корпусные. Прижим деталей осуществляется элементами корпуса. Состоит из железных брусков, соединение которых обеспечивается прочной планкой.
      2. Винтовые. Инструмент, который представляется в виде двух вариантов – корпусного и в виде буквы G. Широкое распространение получили изделия из кованой инструментальной стали.
      3. Магнитные. Используются при проведении сварочных работ.
      4. Оснащенные трещоткой. По внешнему виду похожи на большие бельевые прищепки, основной зажим происходит с помощью усилий человека. Храповый механизм не позволяет губкам разжаться.
      5. Триггерные. Имеют форму конструкции в виде буквы F.
      6. Гидравлические. В качестве зажимного механизма вместо классического винтового механизма используется приспособление, отдаленно напоминающее домкрат. На штоке также установлен пятак.
      7. Вакуумные. Состоят из рамы и двух присосок, которые установлены рядом друг с другом параллельно. Зажим осуществляется с помощью встроенных ручных насосов.

      Каждый из видов струбцин используется в отдельных случаях – когда детали имеют совсем небольшой размер или их нужно надежно закрепить в одной плоскости рядом с друг другом.

      Виды струбцин

      Использование различных разновидностей столярных зажимов обусловлено тем, какие проблемы он будет решать. Существует несколько видов струбцин, которые имеют основные различия между собой по размеру, функциям и форме.

      Наиболее универсальным вариантом является G-образный зажим. Он имеет небольшой вес, легок в использовании и обеспечивает большое прижимное усилие. Их основным достоинством является отсутствие люфтов губок. Из недостатков – ими можно соединить только небольшие по толщине заготовки.

      К другим доступным для использования вариантам струбцин относятся:

      1. F-образные. Состоят из подвижной скобы, которая может скользить по направляющим. Фиксация осуществляется винтом, а на губках дополнительно есть защита в виде накладок. Так поверхность останется целой и невредимой.
      2. Торцевые состоят из литой рамы с тремя зажимными винтами. Такая Т-образная конструкция помогает фиксировать кромки и торцы. К недостаткам относится то, что не всегда такую струбцину удобно использовать в одиночку, бывает необходима помощь кого-то еще.
      3. Угловые струбцины представляют собой корпуса, на котором есть поджимные пятки и 1-2 винтовых прижима. Позволяют надежно закрепить заготовку под прямым углом. К недостаткам относится ограниченная возможность работы с габаритными элементами из дерева.
      4. Автоматические струбцины (другое название – быстросъемные) состоят из железной шины и двух губок, одна из которых подвижная, а другая – фиксированная. Зажим происходит с помощью рычажного механизма. Достоинством данного вида является легкость и прочность, так как их изготавливают из пластикового композита, смешанного со стекловолокном.
      5. Прижимные работают по типу прищепки, отличаются удобством и легкостью, но при этом небольшой глубиной захвата. Используются для склейки и закрепления негабаритных деталей.
      6. Ленточные. Такие струбцины – это зажим из плотной и прочной синтетической ткани, а также блока, который позволяет ее натягивать. Часто в комплекте продаются специальные элементы из пластика, позволяющие подгонять углы. С их помощью можно бережно зафиксировать изделие без перекосов.

      Каждый из предложенных вариантов струбцин отличается и по стоимости. Если предстоит простая фиксация однотипных материалов, то можно легко ограничиться покупкой более универсальных зажимов. Однако, для решения специфических проблем могут понадобиться прижимные или ленточные зажимы.

      Также по способу зажима струбцины подразделяются на традиционные и быстрозажимные.

      Выбор струбцин

      Выбор качественного зажима и его разновидности напрямую зависит от того, какие задачи он будет решать. Следует обратить внимание на такие параметры, как:

      • вес;
      • усилие зажима;
      • функциональные возможности;
      • материал изготовления;
      • наличие защиты от коррозии;
      • дополнительные аксессуары.

      Кроме приспособлений, которыми можно крепко сжимать детали, часто в продаже попадаются модели, которые могут работать и как распорка. Чтобы «переключить» инструмент, нужно повернуть губки на 180 градусов.

      На усилие зажима влияет прижимной механизм. Для фиксации стали требуется более мощная струбцина, в то время как для дерева подойдет ее облегченная версия. К дополнительным аксессуарам относится Т-образная ручка, которая помогает осуществлять регулировку усилия зажима.

      Произвести склеивание, а также обработку некоторых деталей без зажимов не представляется возможным. А потому рекомендуется иметь в своем арсенале несколько видов струбцин.

      Струбцины: их виды и различия

      Существуют разные виды струбцин, которые отличаются техническими характеристиками и другими параметрами.

      G-образные конструкции

      Также в некоторых случаях они называются C-образными. Это универсальный инструмент, распространенный в различных сферах. В качестве основы используется кованая или литая скоба, дополненная подвижным винтом.

      Из преимуществ конструкции стоит выделить легкость, что обеспечивает удобство в работе. Подобные струбцины отличаются увеличенным прижимным усилием, отсутствую люфты губок.

      Есть и минус, которые заключается в невозможности работы с заготовками большой толщины.

      Конструкции применяются тогда, когда необходимо создать по параллельно расположенным поверхностям одинаковую степень сжатия. Столяры применяют подобные зажимы для склеивания деревянных деталей.

      F-образные струбцины

      Зажим представляет собой простую направляющую шину, оснащенную подвижными и неподвижными губками. Первая скоба скользит по направляющей и дополнена специальным установочным винтом для регулировки необходимой длины захвата. Это исключает ослабление конструкции в процессе работы. Предусмотрены накладки на губки, предназначенные для защиты фиксируемых деталей.

      Основное преимущество F-образной струбцины, как и G-образной, в универсальности применения. Благодаря возможности регулировки длины доступна фиксация деталей с разной толщиной. Единственный недостаток в неудобстве во время работы, поскольку струбцина требует выполнение манипуляций обеими руками. Чаще всего конструкция применяется для надежной фиксации заготовок из дерева с разной толщиной.

      Торцевые струбцины

      Основу конструкции составляет литая или кованая скоба, оснащенная тремя прижимными винтами. Преимущество торцевых струбцин в их доступности и пригодности для решения различных специфических работ. Как видно из названия, оборудование используется для надежного зажима торцов и кромок заготовок.

      Несмотря на широкую функциональность, устройство является сложным в работе и недостаточно удобным. При одиночном использовании оператору приходится самостоятельно удерживать струбцину, фиксировать кромку и работать с зажимами.

      Угловые струбцины

      Оборудование применяется для работы с угловыми соединениями и представлены на рынке в различных исполнениях. Стандартная струбцина представляет собой корпус, оснащенный поджимными пятками и одним-двумя винтовыми прижимами.

      Плюс в компактности и простоте конструкции, удобной для удерживания деталей под прямым углом. В некоторых моделях предусмотрены отверстия для закрепления струбцин на верстаке.

      Недостаток в ограничении при работе с крупными деревянными конструкциями. Обычно подобные струбцины используются для склеивания и фиксации деталей из дерева.

      Быстрозажимные (автоматические) струбцины

      Также данный вид называется быстросъемным. Конструкция представляет собой металлическую шину, оборудованную парой губок из пластика. Одна из губок подвижна, вторая фиксированная. Для прижатия подвижного элемента используется специальный рычажный механизм. Струбцина производится из композитных материалов, упрочненных стекловолокном. Благодаря этому применение струбцин возможно в любых условиях.

      Наиболее удобны в работе одноручные модели, которые отличаются своей эргономичностью. Второй рукой деталь придерживается, что не создает неудобств оператору. Даже струбцины маленького размера отличаются значительным прижимным усилием.

      Многие рычажные конструкции способны трансформироваться, что увеличивает функциональность струбцины. Например, допускается разворот губок, если необходима работа враспор. Это востребованно во время разборки шиповых соединений. Пара струбцин быстро соединяется, для этого достаточно объединить их выступами, размещенными на неподвижной части.

      Минус в высокой стоимости качественных конструкций. Более дешевые варианты не столь долговечны. Чаще всего подобные струбцины используются для работы с небольшими деталями или крупногабаритными швами, все зависит от специфики изделия.

      Пружинные струбцины

      Данный вид отличается тем, что зажимное усилие не регулируется. Модель функционирует по принципу прищепки. Самый популярный вариант стандартной пружинной струбцины оснащен возможностью изменения ширины зажима.

      Оборудование достаточно простое, легкое и удобное в работе. Для различных манипуляций достаточно одной руки. Зажимы образуют мощное усилие и подходят для аккуратной и надежной фиксации деталей при склейке. Минус только в небольшой глубине захвата. Конструкция не подходит для работы с крупногабаритными деталями.

      Ленточные струбцины

      Ленточная струбцина представляет собой конструкцию, состоящую из высокопрочной синтетической ленты, дополненной блоком натягивания. Часто изделие комплектуется пластиковыми элементами для быстрого подгона углов.

      Ленточная струбцина подходит для деликатного зажима углов и закруглений. Во время работы отсутствуют перекосы, обеспечивающие высокое качество склейки. Возможна обработка как крупногабаритных, так и небольших конструкций. Благодаря пластиковым элементам обеспечено равномерное распределение давления во время склеивания уголков.

      Ленточные струбцины подходят для решения задач разной сложности. Например, для работы с крупными закруглениями, многоугольными конструкциями и прочими заготовками.

      Трубные струбцины

      Трубная струбцина включает в себя три детали — подвижную стопорную часть, неподвижный элемент для упора и трубы, изготовленной из стали. После смещения подвижной конструкции и фиксации упора в итоге получается нужная длина оборудования.

      Конструкция отличается невысокой ценой, при этом гарантируют высокую степень сжатия, что обеспечивает надежность во время работы с крупными заготовками. Допускается увеличение длины струбцины до необходимых размеров.

      Обычно подобные модели используются во время сборки и склеивания крупногабаритных деталей, например, щитов.

      Зачем нужна струбцина?

      Струбцина является вспомогательным видом инструмента, который часто используется в качестве фиксирующего инструмента, для зажима каких-нибудь деталей, материалов и прочего, что необходимо в столярном или слесарном деле.

      В этой статье мы поговорим о видах столярной струбцины, о её назначении и о том, на какой вспомогательный инструмент обратить свое внимание во время покупки. Что ж, давайте перейдем к подробностям.

      Зачем нужна струбцина?

      Итак, в каких же случаях используется струбцина?

      – Примеров можно приводить очень много. Например, для склеивания двух деревянных деталей. Так как при склеивании, плотное соприкосновение между поверхностями, должно занимать до 24-х часов и более, руками удерживать столь плотно две заготовки такое продолжительное время, невозможно. Поэтому, для таких случаев лучше всего купить столярную струбцину, чтобы облегчить свои задачи.

      Также, струбцину можно использовать в качестве детали, которая будет прижимать инструменты или приборы к поверхности. Например, тиски или мясорубка, крепятся к поверхности стола именно струбциной. То же самое касается и настольных ламп, которые фиксируются к столу или столешнице именно с помощью данной дополнительной детали. Однако это уже ни коем образом не относится к проведению столярных работ.

      Конструкция и виды столярной струбцины

      Теперь, поговорим о конструкции и видах струбцины, в зависимости от которых, возможно, и будет зависеть ваша покупка. Устройство данного инструмента элементарно – как правило, она состоит из 2-х частей. Это основная рама, и подвижная часть – элемент с зажимом. Перемещение этого зажима, позволяет столяру изменять расстояние между двумя губками струбцины, и устанавливать необходимое для себя значение.

      Также, в подвижной части струбцины имеется зажимное устройство. Оно может представлять собой винт или рычаг, который используется для фиксации той самой подвижной части. Кроме того, с помощью этой детали можно регулировать степень сжатия.

      Теперь, о разновидностях рассматриваемой нами детали. Прежде чем купить струбцины для столярных работ, вам необходимо обратить внимание на тип и устройство данного инструмента. Так, в зависимости от конструкции, различают -образные струбцины, автоматические струбцины и зажимы. Различие между и заключаются в самой конструкции.

      Так, «G»-образная струбцина имеет форму английской буквы, в котором одна часть – основание инструмента образует форму буквы , вдоль которой устанавливается подвижный механизм, образовывая-форму. Данные струбцины для столярных работ очень удобны во время работы с деревом, при фиксировании металлических поверхностей и других деталей.

      Особенность такой струбцины обусловлена тем, что с её помощью можно более крепко зафиксировать деталь, нежели, используя другие виды столярных струбцин. Более того, она также может использоваться при слесарных работах.

      Внимание! При покупке столярных струбцин будьте бдительны, так каких неподвижная часть, как правило, изготовлена из чугуна, который порой может быть не самого лучшего качества, может быть хрупким и так далее.

      «F»-образные струбцины, имеют несколько иную форму и конструкцию. Она основывается на «скользящем» принципе. Так, данная струбцина имеет неподвижную часть с удлиненной пластиной, по которой перемещается зажимной механизм. Такой тип струбцины очень удобен тем, что имеет больший шаг зажима, а также больший зев зажима.

      Остальные виды струбцин очень схожи по своей конструкции и идентичны по своему назначению. Они имеют автоматический привод фиксации, или же специальный зажимной механизм, который позволяет зафиксировать подвижную часть одной рукой.

      Советы при покупке

      Чтобы купить столярную струбцину, в целом, не требуется большого количества знаний или секретов покупки. Достаточно просто внимательно осмотреть инструмент, убедиться в том, что их прижимные поверхности плотно соприкасаются друг с другом, а также, что эти поверхности имеют гладкую и ровную структуру. Поворотные винты, резьбы и ручки должны быть качественными, не иметь никаких дефектов – сколов или трещин.


      Для того чтобы избежать вмятин, которые могут оставаться на заготовках после работ, необходимо использовать специальные пластиковые или резиновые прокладки. Поэтому, при покупке обращайте внимание на то, чтобы они присутствовали в комплекте.

      Главное, чтобы прокладки были изготовлены из материала, который более мягкий, нежели зажимаемая деталь. И, конечно, во время покупки обращайте внимание на рабочий ход струбцин, который может составлять от 20 до 250 мм. Он выбирается в зависимости от того, как и где вы будете использовать дополнительный инструмент.

      Таким образом, теперь вы знаете, какие столярные струбцины существуют, и на что обращать внимание во время их покупки.

      Смотрите также:
    1. Продукты, полезные для женского здоровья
    2. Твердые косметические масла, их свойства и применение
    3. Уход за губами: избавляемся от сухости и шелушения
    4. Ароматерапия. Методы и действие на организм
    5. Косметика с ретинолом
    6. Активные сыворотки для лица
    7. Зажимной инструмент. Струбцины - совет от компании FIT

      Придавить, соединить временно детали друг с другом, поддержать предмет – со всеми этими задачами с легкостью справятся струбцины – инструменты, позволяющие надежно фиксировать детали относительно друг друга в необходимом в конкретной ситуации положении.

      Многие пользуются струбцинами даже чаще, чем могут подумать. Так, например, крепление ручной мясорубки к столу – это струбцина, держатель настольного светильника – тоже универсальный зажимной инструмент, по сути – струбцина. Легко, без временных затрат, надежно и прочно струбцина скрепляет предметы между собой. Производители строительных инструментов выпускают новые виды зажимов, оптимально подходящие для тех или иных задач. Следует отметить, что универсальных струбцин не существует, для разных целей используются разные зажимы. Среди многообразия зажимного инструмента очень важно грамотно выбрать необходимую модель, а для этого нужно точно знать, для чего она будет использоваться. Применение неподходящей струбцины может повредить и даже совсем сломать скрепляемые детали. Рассмотрим, какие же виды струбцин существуют и для чего они нужны.

      В зависимости от того, для каких работ предназначены струбцины, их изготавливают из тех или иных материалов. Так, для сварочных, слесарных работ требуются струбцины, полностью сделанные из металла, для столярных и бытовых задач могут использоваться пластиковые и деревянные струбцины.

      По конструкции струбцины можно разделить на F-образные, G-образные, угловые, торцевые, реечные, быстрозажимные, ленточные.

      F-образные струбцины представляют собой комбинацию реечной полосы с неподвижной губкой на конце и второй подвижной губкой. А таких струбцин, как правило, глубокий зев, благодаря которому усилие можно прилагать на большом расстоянии от кромки детали. На губке обычно установлен регулирующий винт или же эксцентриковый рычаг.

      G-образные струбцины из стали отличаются особой прочностью, позволяют прилагать максимальные усилия сжатия. Их часто применяют в строительстве, во время сварки фиксируют ими стальные балки. Такие струбцины из чугуна менее прочные. Преимуществом зажима можно считать отсутствие люфтов, а недостатком – небольшой диапазон возможной толщины скрепляемых предметов.

      Реечные струбцины применяются обычно с целью фиксации рамных, панельных, каркасных соединений на клею, пока он не высохнет. Обычно размеры таких струбцин составляют от 450 мм до 1200мм, но иногда встречаются и экземпляры длиннее, но многие мастера, как правило, удлиняют стандартные модели специальными рейками или скручивают две струбцины вместе.

      Ленточные зажимы используются для соединения круглых, многоугольных, овальных предметов. Конструкция включает в себя зажим и ленту (металлическую или синтетическую). Металлические детали таких зажимов не соприкасаются с изделием, а, следовательно, нет риска его повредить.

      Угловые струбцины могут зажать деталь под прямым углом. Конструкция представляет собой корпус с одним или двумя винтовыми поджимами с поджимными пятками.

      Быстрозажимные струбцины могут быть разных конструкций, но отличает их одно – возможность с помощью рычажного механизма поджимать губку.

      При использовании разных струбцин (кроме ленточных зажимов) можно использовать специальные подкладки на фиксирующие элементы, чтобы избежать возможных повреждений изделия.

      Типы зажимов и когда их использовать

      Кто бы мог подумать, что соединение двух частей материала может быть настолько сложным? Из-за бесчисленного количества вариантов зажимов может быть сложно отследить, какой из них использовать для вашей работы. Есть зажимы для металлообработки, деревообработки, подъема и особых случаев.

      Правила зажима:

      1. Всегда используйте кусок древесины между зажимными губками и деревянными деталями, чтобы не повредить деталь.
      2. Приложите зажимную нагрузку перпендикулярно детали, чтобы предотвратить соскальзывание.
      3. Всегда используйте как минимум два зажима для предотвращения вращения.
      4. Не перетягивайте зажим. Чрезмерное затягивание может повредить хомут

      Димидный зажим:

      Зажим Dimide Clamp - это сверхмощный зажим для металлообработки и сварки, который специализируется на сочетании скорости и мощности благодаря совместимости с ударными гайковертами.Разработанный для высоких крутящих нагрузок, прилагаемых ударным ключом, зажим Dimide Clamp представляет собой надежный зажим, который идеально подходит для сжатия деталей вместе, предотвращения их проскальзывания, устранения узких мест зажима на производственной линии и многого другого. Зажим Dimide также имеет съемную Т-образную рукоятку и шестигранную головку. Это позволяет легко регулировать зажим при установке в более узкие зазоры и использовать широкий спектр отверток, включая трещотки, гайковерты, динамометрические ключи, штанги прерывателя и многое другое. Зажим также поставляется с медными винтами и ножками и оцинкованными пластинами.Это сохраняет зажим, предотвращая скопление сварочных брызг и ржавление.

      Идеально для:

      • Высокая нагрузка
      • Быстрое действие
      • Сварка
      • Металлообработка
      • Механическая обработка

      Зажимы Dimide Long Series:

      Зажим Dimide Long Series - идеальный зажим, когда вам нужен большой радиус действия.Предлагая сменные рукоятки с радиусом действия до 60 дюймов, вы можете удовлетворить требования любого проекта. Башмак с Т-образной рукояткой обеспечивает механическое преимущество, позволяя получить большую силу даже при большом вылете. Обеспечивает отличную жесткость на кручение благодаря жесткому корпусу и прямоугольным рукавам. Отказоустойчивый срезной болт предотвращает поломку хомута из-за чрезмерной затяжки.

      Идеально для:

      • Производство листового металла
      • Деревообработка
      • Autobody Work
      • Любое другое приложение, требующее большой дальности действия.

      C-образный зажим (он же G-зажим):

      Популярный C-Clamp - стандартный зажим для многих случаев. Его простота и доступность не имеют себе равных. Каждая коллекция зажимов начинается с нескольких размеров C-Clamp. Из-за популярности C-Clamp доступны различные конструкции для разных случаев.

      Эти конструкции включают:

      • Стандартные C-образные зажимы: наиболее распространенные зажимы
      • С-образные зажимы с двойной опорой: равномерное распределение нагрузки
      • Быстроразъемные C-образные зажимы: быстрое действие
      • C-образные зажимы с медным покрытием: предотвращают образование брызг при сварке
      • С-образные зажимы с глубоким вылетом: для большого вылета
      • Стопорные C-образные зажимы: использование одной рукой

      Идеально для:

      • Деревообработка
      • Металлообработка
      • Низкая стоимость

      F-зажимы (также известные как стержневые зажимы)

      Зажим F разработан для широкого открывания.F-образный зажим имеет ползунок, который позволяет легко регулировать открывающую способность в соответствии с широким спектром применений. Это сделало F-образный зажим еще одним очень популярным зажимом, который используется, когда открывающая способность C-образного зажима слишком мала.

      Идеально для:

      • Деревообработка
      • Сварка
      • Металлообработка
      • Большая открывающая способность

      Зажимы для труб

      Зажим для трубы аналогичен F-образному зажиму, за исключением того, что вместо скользящей штанги он используется для скользящей трубы.Это позволяет трубному зажиму соответствовать любой необходимой вам пропускной способности, если у вас есть труба подходящего размера.

      Идеально для:

      • Деревообработка
      • Сварка
      • Металлообработка
      • Большая открывающая способность

      Параллельные зажимы

      Также как и f-зажим, параллельные зажимы обеспечивают большую раскрывающую способность.Идеально подходят для обработки дерева, зажимные губки остаются параллельными при повышенных нагрузках, что обеспечивает большую площадь распределения и предотвращает образование ямок на древесине.

      Идеально для:

      • Деревообработка
      • Большая открывающая способность

      Зажимы быстрого действия

      Зажимы Quickgrip или быстродействующие зажимы очень популярны сегодня. Их можно затянуть одной рукой, качнув ручку толкателя.Они также похожи на f-зажимы в том, что их раскрывающая способность зажима может варьироваться.

      Идеально для:

      • Скорость
      • Одноручный
      • Деревообработка

      Стопорные зажимы

      Стопорные зажимы - еще один очень популярный зажим . Они быстрые и могут использоваться одной рукой , что делает их идеальными для сварки.

      Идеально для:

      • Скорость
      • Одноручное
      • Сварка
      • Металлообработка
      • Деревообработка

      Зажимы для листового металла

      Зажимы для листового металла похожи на фиксирующие зажимы, за исключением того, что они имеют большую площадь поверхности зажимных губок, что делает их идеальными для зажима листового металла и подобных материалов.

      Идеально для:

      • Листовой металл
      • Металлообработка
      • Скорость
      • Одноручное

      Зажимы для цепей

      Блокирующий зажим цепи аналогичен блокирующему зажиму, но позволяет приложить зажимную нагрузку в ограниченном пространстве, поскольку вы можете зажать цепь внутри и вокруг трубы или чего-либо еще, что находится рядом с другой поверхностью.Цепь также позволяет зажимать различные формы, потому что она будет обертываться вокруг объекта и оказывать давление при натяжении цепи.

      Идеально для:

      • Металлообработка
      • Скорость
      • Одноручное
      • Различные формы

      Хомуты Kant-Twist

      Фаворит многих механических мастерских и сварщиков, зажим Канта-твист передает нагрузку с помощью двух параллельных губок, предотвращая перемещение губок.Рукоятка, расположенная перпендикулярно к нагрузке зажима, также предотвращает скручивание зажима (скручивание Канта) во время затяжки.

      Идеально для:

      • Сварка
      • Металлообработка
      • Механическая обработка
      • Деревообработка

      Зажимы для шурупов по дереву:

      Ручной винтовой зажим для дерева - это традиционный зажим для деревообработки. Челюсти поворачиваются, что позволяет зажимать под разными углами.

      Идеально для:

      Пружинные зажимы

      Пружинные зажимы быстрые и очень доступные. Однако они обеспечивают небольшую зажимную нагрузку и имеют очень ограниченную способность открывания. Это делает их идеальными для удержания брезента или предотвращения движения по одной оси, которая не получает никакой нагрузки.

      Идеально для:

      • Доступный
      • Деревообработка
      • Скорость

      Зажимы створки

      Подобно параллельным зажимам, зажимы для створок используются для склеивания широких панелей и больших сборок.

      Идеально для:

      • Деревообработка
      • Большие сборки

      Настольные зажимы (также известные как рычажные зажимы)

      Настольные зажимы прикручиваются к рабочим столам. Это позволяет быстро закрепить сборку. Они идеально подходят для использования с деревянным столом, а также могут использоваться с другими столами с помощью дополнительных принадлежностей.

      Идеально для:

      • Сборки
      • Деревообработка
      • Сварка

      Зажимы под углом (также известные как угловой зажим)

      Зажим для резки под углом идеально подходит для соединения углов при сборке.

      Идеально для:

      Зажимы для фоторамки

      Зажим для фоторамки идеален для зажима прямоугольных сборок, таких как рамы для картин, опоры для столов, оконные рамы и т. Д.

      Идеально для:

      Зажимы кромочные

      С помощью трех отдельных винтов кромочный зажим может контролировать свое положение по двум осям. Это делает зажим идеальным для зажима деталей для стыкового шва или для склеивания сборки.

      Идеально для:

      • Сварка
      • Деревообработка

      Зажимы для шкафов

      Зажим для шкафов выравнивает два соседних шкафа таким образом, чтобы лицевые рамы находились заподлицо, что позволяет скрепить их винтами. Они достигают этого за счет приложения зажимной нагрузки по двум осям.

      Идеально для:

      Зажимы для стола

      Зажим стола должен использоваться с прилагаемым сварочным столом.Они используются для сварочных узлов и позволяют быстро зажимать одной рукой.

      Идеально для:

      Веб-зажимы (также известные как ленточные или ленточные зажимы)

      Зажимы для полотна лучше всего подходят для обработки сложных форм. Углы используются для фиксации ленты для приложения нагрузки к сборке. Эти зажимы используются в основном для обработки мебели по дереву.

      Идеально для:

      • Деревообработка
      • Транспортные трюмы

      Балочные зажимы

      Зажимы для балок используются для подъема стальных балок и листов.

      Идеально для:

      Ножничные зажимы (также известные как щипцы для плит)

      Ножничный зажим - еще один подъемный зажим. Благодаря ножницеобразному действию этот зажим использует вес поднимаемого предмета для приложения зажимной нагрузки. Зажим также обеспечивает грубые зажимные губки, чтобы лучше проникать в поднимаемую деталь и улучшать захват.

      Идеально для:

      Зажим для подъема вертикальной плиты

      В этом зажиме используются вращающиеся зубцы, которые используют вес поднимаемого объекта для приложения повышенной нагрузки, предотвращающей скольжение пластины.

      Идеально для:

      Пневматические силовые зажимы

      Пневматические силовые зажимы используют сжатый воздух для приложения зажимной нагрузки. Эти зажимы используются для производственных циклов и машин.

      Идеально для:

      • Большая производственная мощность
      • Скорость

      Гидравлические зажимы

      Подобен пневматическим зажимам, за исключением того, что в них используется гидравлическая энергия или жидкость под давлением для приложения зажимной нагрузки.

      Идеально для:

      Хомуты

      Зажимы для шлангов используются для закрепления шланга на фитинге. Они популярны для поливных или автомобильных шлангов.

      Идеально для:

      Кабельные зажимы

      Кабельные зажимы используются для удержания кабеля вдоль пути.

      Идеально для:

      • Направляющие и опоры для кабелей

      Зажимы заземления

      Заземляющие зажимы обладают высокой проводимостью и используются для заземления электрического тока.

      Идеально для:

      Знаете какие зажимы или инструкции по зажиму мы упустили? Прокомментируйте, пожалуйста, ниже, и мы обязательно обновим этот список!

      Поделитесь этим списком со всеми, кого вы знаете!

      Описание и иллюстрации различных типов хлопков

      Зажимы являются универсальной частью любого набора инструментов, их можно использовать для закрепления заготовки на рабочей поверхности, для закрепления прямой кромки на заготовке для пиления или фрезерования или для удержания заготовки во время склеивания.

      Правила зажима:

      1. Всегда используйте кусок древесины между губками зажима и заготовкой, чтобы предотвратить повреждение.
      2. Когда зажим установлен, закройте зажимы до тех пор, пока зажим не станет туго натянутым, при склеивании некоторые из них будут выдавлены вокруг стыка, что является признаком того, что зажим достаточно тугой.
      3. Давление зажима следует прикладывать под прямым углом к ​​клеевой линии, иначе может произойти соскальзывание.
      4. Не затягивайте слишком сильно, если посадка точная, требуется только умеренное давление, цель зажима - только поддерживать равномерное давление между двумя поверхностями, а не заставлять их прилегать.

      G Зажим

      Иногда обозначается как «С-образные зажимы». Пожалуй, наиболее широко используемый и универсальный зажим. Его можно использовать для зажима заготовки к рабочей поверхности или двух частей заготовки вместе. Отверстия для губок варьируются от примерно одного дюйма до более 8 дюймов. Конец секции винта обычно имеет поворотную головку, которая позволяет зажиму располагаться на неровных поверхностях.


      Ручные винтовые зажимы

      Металлические ручные винтовые зажимы

      (известные как «зажимы инструментального мастера») в основном используются в металлообработке, однако они могут использоваться для зажима небольших предметов.Деревянные ручные винтовые зажимы идеально подходят для ремонта мебели, регулируемые губки также подходят для углового материала.


      Зажим створки

      Зажим имеет плоскую штангу с фиксированной губкой, которая регулируется с помощью винта, и скользящую губку, которая фиксируется вдоль штанги в соответствии с выполняемой работой.

      Эти зажимы предназначены для больших задач, таких как оконные створки, столешницы, двери и т. Д. Обычно требуется несколько таких зажимов.


      Хомуты

      (чаще встречается в США)

      Они очень похожи на скобу створки, но используют круглый стержень вместо плоского стержня.Длина определяется длиной используемой трубы, их можно удлинить, добавив дополнительную длину трубы.


      Зажимы для скамьи

      Настольный зажим из 2 частей, который подходит для верстаков с отверстиями 18-38 мм. Диапазон зажима 0-80 мм. Показанные включают быстросъемное зажимное действие.


      Веб-зажим

      Идеально подходит для рам. Нейлоновая лента оборачивается вокруг предмета и затягивается храповым механизмом. Может использоваться с (или без) угловыми захватами (как показано), чтобы давление распределялось равномерно.


      Зажим под углом


      Используется для захвата двух деталей со скошенными концами под прямым углом. Доступны два типа: внутренний (верхний) или внешний (нижний).


      Зажим быстрого действия

      Зажим, управляемый одной рукой (работает как пистолеты для герметика), идеально подходит для быстрого и простого зажима всех видов заготовок. Простое отпускание одним пальцем.


      Quick Grip

      Имеет возможность работать одной рукой с регулируемым давлением, лучше всего подходит для тонких деталей, так как губки не закрываются под прямым углом.


      Силовой зажим

      Точное приложение силы и максимальная мощность одним движением.


      Винтовой зажим

      Быстрое и мощное закрывание / открывание за счет специальной резьбы и ручки.


      Зажим скорости

      Металлический стержень с зубцами. При приложении давления зажима зубцы блокируют и фиксируют скользящую головку.


      Зажим для фоторамки

      Используется для удержания скошенных углов рамок изображений.Доступны различные конструкции, на рисунке показан вариант с регулировкой центрального винта.


      Рабочий стол

      Эти универсальные скамейки обычно имеют верхнюю часть, которую можно использовать как тиски или зажимы. Благодаря двум независимым регулировочным ручкам губки позволяют захватывать конические заготовки.

      38 типов зажимов для любого мыслимого проекта (руководство по зажимам)

      Как вы увидите в этом огромном списке зажимов, существуют разные типы зажимов для каждого мыслимого проекта.Если вы занимаетесь конкретными проектами или делаете какой-либо ремонт в своем доме или в другом месте, ознакомьтесь с нашим списком, чтобы узнать, какие зажимы вам нужны.

      Как вы увидите ниже в нашем обширном списке зажимов, существуют разные типы зажимов для каждого мыслимого проекта. Если вы занимаетесь конкретными проектами или делаете какой-либо ремонт в своем доме или в другом месте, ознакомьтесь с нашим списком, чтобы узнать, какие зажимы вам нужны.

      В двух словах, зажимы очень полезны при склейке или когда вам нужно удерживать два или более предмета вместе, пока вы прикрепляете, собираете или что-то с ними делаете.Поскольку у вас только две руки, вы можете позволить зажимам делать работу, освобождая вас для выполнения задачи. Зажимы недороги, учитывая огромную помощь, которую они могут оказать.

      Связано: Типы ящиков для инструментов | Виды тачек | Типы рейков | Типы ножниц

      Типы

      Зажим G или C

      Источник: Wayfair

      Они невероятно универсальны и очень широко используются. Когда большинство людей думают о зажиме, это то, что они представляют в уме.Он используется для скрепления двух частей проекта вместе или для удержания заготовки на столе. Отверстия в челюсти могут варьироваться от одного дюйма до более восьми дюймов, что позволяет очень легко найти то, что соответствует потребностям вашего проекта. Винтовая часть обычно может зажиматься на неровных поверхностях из-за ее поворотной головки.

      Ручной винтовой зажим

      Источник: Home Depot

      Эти зажимы также иногда называют "зажимами инструментальщика" и обычно используются при работе с металлоконструкциями.Они отлично подходят для ремонта мебели, так как челюсти можно отрегулировать так, чтобы они легко помещались на угловой материал и удерживали его на месте. Как правило, они полностью стальные в конструкции, что делает их очень выносливыми и долговечными, хотя есть некоторые компании, которые теперь производят их и в деревянных версиях.

      Зажим створки

      Источник: Home Depot

      Этот зажим используется при работе с большими проектами, такими как столешницы, двери, шкафы или створчатые окна. Как правило, необходимо использовать более одного, чтобы обеспечить надежное управление проектом.У них есть длинный плоский стержень, который очень тяжелый, и к нему прикреплена фиксированная челюсть. Вы можете отрегулировать эту фиксированную челюсть с помощью винта. Кроме того, у них есть скользящая губка, которую можно перемещать по длине зажима, а затем фиксировать в нужном положении, чтобы удерживать материалы на месте. Они отлично подходят для скрепления больших проектов и обеспечения плотного высыхания клея. Они представляют собой более длинную и специализированную форму стержневого зажима.

      Хомут

      Источник: Home Depot

      Также иногда называемый клеевым зажимом, эти зажимы очень похожи на зажим для створки, но вместо более длинного металлического стержня, который представляет собой плоский стержень, это круглый вал.Длина хомута определяется длиной трубы, и вы можете легко удлинить их, добавив в хомут больше трубы. Это делает их очень универсальными и простыми в использовании. После первоначальных вложений их легко и недорого удлинить, что делает их отличной покупкой для домашнего мастера с ограниченным бюджетом. Зажим зажима регулируется и может легко перемещаться из своего положения. Любой проект прикладывается к челюсти, а затем зажим медленно затягивается, чтобы гарантировать, что он удерживается плотно и надежно.

      Пружинный зажим

      Источник: Etsy

      Это очень распространенные зажимы, которые имеют множество применений. Они бывают разных размеров и могут использоваться для скрепления изделий из дерева или для закрепления проволоки при изготовлении бисера и ювелирных изделий. Ручки обычно имеют крышки из ПВХ, которые гарантируют, что вы не повредите кожу, работая с ними, и на наконечниках часто также есть съемные крышки из ПВХ. Если вы удалите их, то сможете легко использовать эти зажимы для пайки. Пружина растяжения затрудняет открытие этих зажимов и гарантирует, что после их закрытия они будут крепко удерживать предмет.

      Зажим для скамьи

      Источник: Home Depot

      Это зажимы, которые предназначены для удержания предмета на скамейке. Скамья фактически является фиксированной губой зажима. Их можно использовать для изготовления мебели или выполнения столярных и сварочных работ. Доступно множество стилей, и они, как правило, довольно недорогие.

      Веб-зажим

      Источник: Home Depot

      Эти зажимы отлично подходят для обработки рам. У них есть нейлоновые ленты, которые аккуратно, но надежно обернуты вокруг объекта, над которым вы работаете, и затянут с помощью трещотки.Это удерживает объект на месте, но нейлон гарантирует, что он не будет поврежден. Их можно использовать без угловых захватов или с ними, так что все давление зажима распределяется равномерно и не нужно беспокоиться о повреждении детали.

      Тиски для скамьи

      Источник: Home Depot

      Эти детали на самом деле имеют как параллельные, так и фиксированные губки, которые можно легко отрегулировать с помощью винта. Некоторые тиски переносные, их можно привинтить или закрепить на верстаке, что упрощает перенос вашего проекта в другое место.Если вы используете тиски, вам не нужно беспокоиться о перемещении или перемещении детали, над которой вы работаете, во время шлифования, сверления или пиления.

      Зажим для митры

      Источник: Houzz

      Эти зажимы удерживают две детали со скошенными концами вместе под прямым углом. У них обычно есть винты, которые подходят под раму, которую они удерживают на месте с помощью биты, которая прижимается к раме. Хотя существуют более сложные угловые зажимы с твердыми телами и подвижными губками, даже самый простой тип этого зажима сможет быстро и легко выполнить работу при правильном использовании.

      Зажим быстрого действия

      Источник: Home Depot

      Этими зажимами можно легко управлять одной рукой, что делает их мощными и прочными, но при этом простыми в использовании без лишних хлопот. Как правило, они имеют достаточно легкий спусковой механизм, чтобы пользователь мог потянуть его одним пальцем. Многие люди связывают этот тип зажима с пистолетом для герметика, поскольку они имеют аналогичную конструкцию.

      Quick Grip

      Источник: Home Depot

      Эти зажимы позволяют пользователю быстро захватить проект или предмет одной рукой.Они предлагают регулируемое давление, что делает их идеальными для ряда применений. Важно отметить, что, поскольку губки не закрываются под прямым углом друг к другу, эти типы зажимов лучше всего подходят для более тонких материалов или деталей, поскольку они не так хорошо справляются со скреплением более толстых предметов.

      Силовой зажим

      Источник: Home Depot

      Зажимы

      Power обеспечивают большую мощность и силу одним быстрым движением. Они невероятно прочные, но при этом удивительно легкие и простые в использовании.

      Зажим спускового крючка

      Источник: Amazon

      В этих зажимах используется спусковой крючок для регулировки головки и губок зажима, и ими можно легко управлять одной рукой. Они очень прочные и невероятно универсальные. Хотя многие зажимы используются только в мастерской, их можно использовать и дома, и в саду.

      Зажим для сверлильного станка

      Источник: Home Depot

      Эти зажимы разработаны специально для удержания материалов и досок на столе сверлильного станка, что позволяет пользователям делать очень точный и чистый пропил каждый раз, когда они используют свое оборудование.Как правило, они имеют простой способ регулировки натяжения зажима и быстрое освобождение, что позволяет очень легко не только надевать их на материал, с которым вы работаете, но и отпускать их. Они делают его очень безопасным и точным при использовании вашего сверлильного станка.

      Винтовой зажим

      Источник: Home Depot

      Подобно силовым зажимам, эти зажимы очень прочные и обладают большой стабильностью, но главное отличие заключается в том, как они работают. В отличие от силовых зажимов, которые могут открываться и закрываться одним быстрым движением, эти зажимы имеют резьбу и ручку, которую необходимо завинтить.Поток специально разработан, чтобы максимально ускорить процесс, но действие все равно занимает немного больше времени.

      Зажим скорости

      Источник: Amazon

      Это длинный металлический стержень, на котором есть несколько зубцов, которые будут удерживать регулируемую головку на месте, когда она плотно прижимается к проекту или предмету. Когда пользователь зажимает головку зажима, это давление заставляет зубцы блокироваться и удерживать скользящую головку в безопасности, чтобы она не соскользнула во время использования.

      Пруток, F или скользящий зажим

      Источник: Home Depot

      Хотя стержневые зажимы бывают разной длины, они, как правило, довольно длинные, что позволяет пользователям работать над более крупными проектами, не беспокоясь о стабильности элементов, над которыми они работают. С плоской поверхностью планки легко разместить на ней проект, а затем использовать головку зажима, чтобы сдвинуть вверх и плотно удерживать проект. Они бывают разных стилей и различных вариаций, но для большинства крупных проектов необходимы основные стержневые зажимы.

      Зажим Cardellini

      Источник: Home Depot

      Зажимы

      Cardellini имеют губки, которые используются для зажима труб. Благодаря своему стилю их можно без проблем использовать на квадратных, круглых или даже прямоугольных трубках. Их также можно использовать для зажима плоских элементов, захвата оборудования или даже для крепления светильников в театре. Хотя все зажимы можно легко повредить, если они будут слишком сильно затянуты, эти зажимы очень восприимчивы к этому из-за их конструкции и способа, которым края губок будут фактически прижиматься друг к другу при использовании зажима.Это означает, что пользователь должен быть особенно осторожным при затягивании и регулировке зажима этого типа.

      Зажим для пола

      Источник: Home Depot

      Эти зажимы имеют достаточно одно назначение и используются, когда плотник укладывает пол. Они помогают удерживать доски с гребнем и пазами на месте, чтобы их можно было надежно прибить гвоздями и не двигать в течение этого времени. Как правило, они могут зажимать до 10 досок за раз и должны использоваться вместе с другими зажимами для пола, иначе они не будут работать.

      Зажим для захвата

      Источник: Home Depot

      Это очень простой зажим, который используется при постройке клинкерной лодки. Они работают, удерживая ремень, когда он устанавливается и прикрепляется, чтобы они не соскользнули. Из-за их единственного назначения их труднее найти в магазинах, чем другие зажимы.

      Хомут по Канту

      Источник: Amazon

      Эти зажимы универсальны и сочетают в себе преимущества параллельных и C-образных зажимов.Они могут легко приспосабливаться к поверхностям, которые не параллельны, благодаря своим свободно плавающим челюстям, и не смещаются от центра, когда вы оказываете давление на челюсти. Они очень просты в использовании и позволяют быстро перемещать зажим.

      Зажим поворотный

      Источник: Home Depot

      У этих зажимов есть ручка, которая используется для управления зажимом, стержень, который будет удерживать деталь, с которой вы работаете, а также рычаги и штифты, которые увеличивают усилие. Они плотно удерживают предметы и гарантируют, что они не могут сдвинуться или разделиться, когда вы прикладываете внутреннее давление.Их можно использовать при фрезеровании, деревообработке, металлообработке и даже сверлении.

      Щипковая собака

      Источник: Amazon

      Это зажим меньшего размера, который по форме похож на стойло и используется для захвата шарниров. Они работают, стягивая соединение и удерживая его на месте, пока он высыхает после склеивания.

      Держатели с зажимами

      Источник: Home Depot

      Это небольшие обычные зажимы, которые используются на вешалках, чтобы позволить человеку пристегнуть свою одежду к вешалке вместо того, чтобы накидывать или складывать ее на вешалку.Они работают с очень небольшим усилием и легко открываются и закрываются всего несколькими пальцами. Помимо вешалок для одежды, их также можно использовать в качестве зажимов для пакетов, чтобы плотно закрыть открытый пакет с чипсами.

      Ступенчатый зажим

      Источник: Amazon

      Ступенчатые зажимы используются вместе со ступенчатыми блоками при работе с металлом, фрезерованием или механической обработкой деталей.

      Зажим для фоторамки

      Источник: Amazon

      В то время как зажим под углом может удерживать вместе два скошенных куска материала, этот тип зажима используется для удержания вместе четырех деталей, чтобы сформировать рамку для изображения.Скошенные края рамы аккуратно прилегают друг к другу и удерживаются на месте зажимом. Есть много разных дизайнов, которые вы можете найти и купить. Одна из самых популярных конструкций имеет центральный винт, который используется для регулировки зажима и деталей рамы.

      Зажим для троса

      Источник: Home Depot

      Эти зажимы также известны как зажимы и используются, чтобы помочь закрепить свободный конец петли троса на самом тросе. Он имеет две гайки, седло и U-образный болт, которые работают вместе.Из-за ограниченного применения зажимов этого типа их не так легко найти в большинстве магазинов, и, возможно, их придется заказывать по специальному заказу, чтобы гарантировать, что у вас есть нужный размер и вид.

      Зажим Marmon

      Источник: Amazon

      Это очень прочные ленточные зажимы, позволяющие быстро и легко соединить два цилиндра. Это кольцевые зажимы, которые бывают разных размеров и прочности, в зависимости от того, какое использование вам нужно от зажима.Они идеально подходят, когда вам нужно быстро отсоединить два соединенных предмета. Это делает их идеальными для таких операций, как гибкие топливопроводы для самолетов.

      Хомут

      Источник: Home Depot

      Хотя эти зажимы очень похожи по внешнему виду и назначению на зажимы Marman, они бывают разных типов и стилей и не оказывают такого большого давления, как зажимы Marman. Их можно использовать в доме или в машине, и их часто используют, когда достаточно клейкой ленты.Поскольку они обеспечивают более надежную фиксацию, чем клейкая лента, они прослужат дольше. Они бывают винтовых, пружинных, ушных и проволочных, причем у каждой разновидности есть свои плюсы и минусы, а также лучшее время для использования

      Медицинский

      Зажимы Mogen and Gomco

      Источник: Alibaba

      Эти зажимы обычно используются при обрезании. Они полезны, потому что они очень просты в использовании, не имеют каких-либо деталей, которые необходимо собирать перед использованием, и приводят к очень небольшому образованию рубцов.Хотя они являются медицинскими зажимами, они могут использоваться не врачами, которые работают в условиях с очень ограниченными ресурсами. Поскольку их можно использовать более одного раза, крайне важно, чтобы они были правильно продезинфицированы, чтобы предотвратить распространение болезни.

      Зажим Фёрстера

      Источник: Amazon

      Это хирургические зажимы с круглым ушком на конце. Его также часто называют губчатым стержнем или губчатым зажимом, и он отлично подходит для захвата губок и ткани легких во время операции.Их можно использовать с губкой для тщательного удаления жидкости, скопившейся в области операции, а также для оказания давления при кровотечении. Иногда их используют для рассечения тканей. В немедицинских целях они часто используются для пирсинга.

      Зажим Пеннингтона

      Источник: Amazon

      Этот зажим также называется зажимом Дюваля и имеет треугольную проушину. Он отлично подходит для захвата и удержания тканей во время операции. Они обычно используются во время операций на прямой кишке и кишечнике.

      Гемостатический зажим

      Источник: Amazon

      У этого зажима много общепринятых названий, в том числе арахисовый, артериальный пинцет и кровоостанавливающий зажим. Они используются для остановки кровотечения и распространены во всех типах хирургии. Благодаря прочности, с которой они закрываются, они отлично закрывают сосуды и предохраняют их от кровотечения перед перевязкой. Наконечник может быть прямым или изогнутым, и они закрываются благодаря запорному механизму, находящемуся в рукоятке. Этот механизм имеет зубцы, которые блокируются и позволяют пользователю легко регулировать силу зажима.

      Характеристика

      Пластиковые губки

      Источник: Home Depot

      Хотя металлические губки невероятно прочные и гарантируют, что ваш зажим не соскользнет или случайно не отпустит проект, над которым вы работаете, если вы работаете с более мягким или более деликатным веществом, вы не захотите, чтобы он быть поврежденным металлом челюстей. В этом случае лучше выбрать зажимы с пластиковыми губками, поскольку они такие же прочные, но не повредят проекту, над которым вы работаете.

      Защита от ржавчины

      Источник: Houzz

      Если вы собираетесь использовать зажим в месте, где он может намокнуть, убедитесь, что у вас не будет проблем с ржавчиной. Лучший способ сделать это - купить нержавеющий зажим. Эти зажимы очень прочны и рассчитаны на длительный срок службы, поэтому вам не нужно беспокоиться о их повреждении, и с этой функцией доступно множество различных типов зажимов.

      Материал ручки

      Сталь

      Источник: Home Depot

      Зажимы со стальными ручками очень просты в использовании и невероятно прочные.Вам никогда не придется беспокоиться о поломке ручки, как бы сильно на нее ни давили, и они никогда не будут повреждены, если что-то случайно упадет на них. Стальные ручки гарантируют, что ваши зажимы будут самыми прочными из имеющихся и подходят практически для любого применения. Если вы собираетесь работать на улице и хотите уменьшить вероятность повреждения или растрескивания ручки из-за погодных условий, то стальные ручки - лучший выбор.

      Пластик

      Источник: Home Depot

      Пластиковые ручки, хотя и не такие крепкие, как стальные, по-прежнему являются отличным вариантом для многих типов зажимов.Они могут прослужить очень долго, если вы позаботитесь о них, но слишком большая нагрузка на зажим может привести к поломке ручки. Кроме того, эти зажимы не лучший выбор для использования при экстремальных температурах, поскольку изменения температуры могут вызвать напряжение и растрескивание пластика.

      Резина

      Источник: Home Depot

      Хотя вся ручка зажима не будет резиновой, покупка зажима с резиновыми деталями на рукоятке гарантирует не только удобство использования, но и то, что зажим не выскользнет из вашей руки, когда вы повторно эксплуатирую его.Когда зажимы все же соскальзывают, это может быть очень опасно, поэтому лучше купить зажим с противоскользящими ручками, если вы беспокоитесь о потере контроля над зажимом или о получении им травмы. Этими зажимами можно легко управлять одной рукой, а резина гарантирует, что у вас будет полный контроль.

      Часто задаваемые вопросы

      Что такое зажимы?

      Зажим - это инструмент, используемый для скрепления объектов друг с другом и их фиксации таким образом, чтобы они не сдвигались или не разделялись при приложении давления к обоим объектам.

      Для чего используются зажимы? Зажимы

      могут использоваться для всех типов проектов во всех типах областей. Одно из наиболее распространенных применений зажима - удерживать предметы вместе, чтобы склеить их. Эта техника чаще всего используется в деревообработке и плотницких работах.

      Какие зажимы используются для обработки дерева?

      Есть много типов зажимов, которые используются в деревообработке, потому что есть специальные зажимы для конкретных работ. Зажимы, которые чаще всего используются для деревообработки, - это стержневые зажимы, активируемые спусковым крючком, которые можно затягивать одной рукой, зажимы с параллельными губками, которые хорошо работают с более крупными клеями, зажимы для труб, которые являются более дешевым вариантом для больших склейки, c-образные зажимы или зажимы для каретки, отлично подходящие для ламинирования узкой заготовки, угловые зажимы, которые гарантируют идеальные квадратные углы, зажимы для ремня, которые обеспечивают более легкий доступ для одновременного зажима всех соединений дозируемой рамки, зажимы для шурупов для дерева, которые облегчают приложение давления на непараллельные поверхности, и пружинные зажимы, которые обеспечивают быструю и простую работу.

      Хомуты какого размера мне нужны для обработки дерева?

      Размер необходимых зажимов зависит от размера проекта. На самом деле для обработки дерева требуется множество зажимов самых разных размеров. Наиболее типичный зажим - это параллельный зажим 12 дюймов, который обычно подходит для большинства проектов, но для конкретных размеров проекта требуются определенные типы стилей и размеров зажимов. Размеры зажимов для деревообработки обычно составляют от 1 до 50 дюймов. Еще одна переменная, которую следует иметь в виду, заключается в том, что в зависимости от стиля зажима диапазон размеров для этого конкретного стиля будет варьироваться, поэтому не ожидайте, что c-образный зажим будет 50 дюймов.

      Как чистить струбцины для деревообработки?

      Зажимы часто пачкаются, потому что не было принято никаких защитных мер при использовании клея для проектов. Этот затвердевший клей может повредить хомут. Для удаления больших кусков затвердевшего клея с зажима хорошо подходит шпатель. Для текстурированных участков зажима хорошо удалить затвердевший клей из щелей с помощью стальной щетки. Для небольших и тесных пространств подойдет небольшое проволочное колесо.Только не будьте слишком агрессивны, иначе текстура и гребни станут гладкими.

      Можно ли переработать использованные зажимы?

      Лучший способ повторно использовать использованный зажим - как можно лучше его очистить. Если зажим невозможно очистить и он считается бесполезным, попробуйте внедрить зажим в проект. Сейчас более чем когда-либо старые винтовые зажимы для дерева стали идеальными подставками для книг и полками. Имея творческие идеи и поделки своими руками, воплотите старый зажим в жизнь и сделайте его красивым дополнением в доме или в помещении для работы с деревом.

      Связано: Типы аппаратов для мытья под давлением | Типы защитных очков | Типы долот

      Лучшие интернет-магазины инструментов (большой выбор и цена)

      Что используется зажим? | Как работает зажим?

      Что используется зажим?

      Многие из нас могут обойтись, просто имея молоток или пилу, но та же философия использования одного инструмента не работает, когда дело касается зажимов. Это потому, что не существует универсального зажима, способного выполнить все наши домашние работы по зажиму.

      К счастью, зажимы бывают разных стилей, размеров и моделей, и, как скажет вам любой плотник, их не может быть слишком много.

      Вот и быстрые; взгляните на основные зажимы, необходимые для выполнения работ по ремонту дома и деревообработке. Имейте в виду, что вам может потребоваться приобрести несколько типов зажимов разных размеров, например, C-образные зажимы или пружинные зажимы, но обычно достаточно зажима под углом или ленточного зажима.

      Зажим - это удобный инструмент, используемый для надежного удержания заготовки на месте во время работы.Области применения, в которых можно использовать зажим, включают:

      Деревообработка и плотницкие работы: Зажим может использоваться, чтобы удерживать кусок дерева на верстаке для выполнения различных работ по деревообработке, таких как пиление или чеканка.

      Покраска: Зажим может быть идеальным инструментом для устойчивой фиксации заготовки во время покраски.

      Металлообработка: Для таких применений, как сварка, шлифование или производство, зажим является идеальным инструментом для удержания металлов всех типов, включая сталь, железо, алюминий и медь.

      Сверление: Зажимы можно использовать для надежной фиксации заготовки на столе для сверления.

      Подача: Давление опилки заставит заготовку двигаться, поэтому для этого типа применения полезен зажим.

      Склеивание: Зажимы могут использоваться для удержания компонентов на месте в ожидании схватывания клея.

      Также читайте: Что такое ножницы для олова? | Различные типы | Типы ножниц для олова

      Как работает зажим?

      Зажимы надежно удерживают предметы на местах.Независимо от того, используются ли они для закрепления объекта на рабочей поверхности или для удержания двух или более объектов вместе, цель зажимов - предоставить пользователю надежный захват для выполнения необходимой задачи.

      Если зажим имеет только одну губку, то устройство предназначено для использования вместе с рабочей поверхностью, например столешницей, для стабилизации объекта. Однако, если зажим имеет две губки, они будут работать вместе, чтобы удерживать предмет.

      В зависимости от используемого механизма челюсти управляются по-разному на разных типах зажимов.В некоторых типах используется спусковой механизм, при котором челюсти регулируются с помощью спускового крючка или рычага.

      В качестве альтернативы некоторые типы имеют обычный винт, регулирующий зажим. Когда винт вращается, зажимы смыкаются вокруг заготовки, и прикладывается давление, чтобы она надежно удерживалась на месте.

      Также читайте: Как работают болторезные станки? | Предполагаемое использование болторезных станков | Ручки болторезных станков | Регулировка болторезных станков

      Типы зажимов

      Здесь мы рассматриваем 38 различных типов зажимов, а именно следующие.

      №1. Зажим ручной

      Ручные зажимы - это устройства, которые приводятся в действие вручную и используются для удержания или удержания заготовки во время сборки во время любого производственного процесса. Основные технические характеристики включают тип зажима или диапазон захвата, а также характеристики зажима для определенных предполагаемых применений.

      Ручные зажимы

      обычно доступны в самых разных стилях, включая стержневые, вытяжные, параллельные и переключаемые, которые используются для различных приложений, таких как переплетное дело, обрамление картин, изготовление дверей и некоторых других строительных задач.Зажимы в основном используются с лабораторной посудой, которая также сюда входит.

      №2. Ножничный зажим

      Ножничные зажимы - устройства, похожие на подъемные зажимы. Этот зажим - тот, который использует поднимаемый груз для приложения зажимной нагрузки. Зажим также обеспечивает грубые зажимные губки, которые помогают лучше копать в поднимаемой детали и улучшают захват. Основное предназначение, ради которого он популярен, - ковыряние.

      №3. Зажим для подъема вертикальной пластины

      Захваты для вертикального подъема пластин используют возвратно-поступательные зубья, которые используют вес поднимаемых людей для приложения повышенной нагрузки и предотвращения скольжения пластины.Основная цель, ради которой он популярен, - это поднять.

      №4. Пневматический силовой зажим

      Пневматические силовые зажимы - это механические устройства, использующие сжатый воздух для приложения зажимной нагрузки. Это зажимы, которые используются для производственного цикла и оборудования. Пневматический силовой зажим является предпочтительным по следующим причинам: он имеет большую производственную мощность и высокую скорость.

      № 5. Зажим Dimide

      Зажим Dimide - это механический инструмент, который представляет собой сверхпрочный металлический и сварочный зажим, и представляет собой специализированный инструмент, используемый для сочетания скорости и мощности за счет удара гаечного ключа.Это инструменты, которые рассчитаны на высокие крутящие нагрузки и применяются с помощью ударного ключа.

      Зажим Dimide Clamp - довольно надежный зажим, который, как было установлено, идеально подходит для сжатия деталей вместе, предотвращая проскальзывание деталей и устраняя узкое место зажима с производственной линии.

      Обнаружено, что зажим Dimide имеет как съемную Т-образную рукоятку, так и шестигранную головку, что позволяет легко регулировать зажим при установке в узкие зазоры и использовать большое количество отверток, включая ударные ключи с храповым механизмом, включая динамометрические ключи, выключатели: штанга и многое другое.

      Зажимы Dimide предпочтительны и используются по следующим причинам: Высокая нагрузка, Быстрое действие, Используется для сварки, Используется для металла, Используется для механической обработки.

      Также читайте: Что такое ударные головки | Отзывы о ударной головке | Принадлежности ударной головки

      № 6. Силовой зажим / пневматический зажим

      Это пневматические зажимы, которые плотно и мощно закрываются. Часто они автоматические, с таймером, чтобы зажимать и разжимать в определенное время.Силовые зажимы изначально были разработаны для использования в автомобильной промышленности с целью повышения производительности и отказа от ручных зажимов.

      Силовые зажимы теперь используются во многих приложениях, включая сборочные линии и обрабатывающую промышленность. Они экономят время, работая автоматически и сводя к минимуму ручное вмешательство. Они также полезны в областях, где доступ ограничен и обычные зажимы не могут достать, например, в дренажных линиях или удаленных местах.

      № 7. С-образный зажим

      Известные как зажимы C из-за их формы, напоминающей эти заглавные буквы, это наиболее распространенные типы зажимов, которые приходят на ум, когда большинство людей представляет себе зажимы.

      С-образная часть зажимов огибает вашу рабочую поверхность и объект, который вы хотите зажать, в то время как длинный винт поворачивается для затягивания губок и фиксации зажима. Эти типы зажимов довольно популярны и являются стандартными зажимами для различных работ.

      Лучше всего то, что его простота и доступность не имеют себе равных, что означает, что большинство коллекций зажимов начинаются с нескольких размеров C-образных зажимов. Что касается популярности C-образных зажимов, существуют различные конструкции, которые доступны для различных рабочих требований.

      Стандартный C-образный зажим Один из самых популярных известных зажимов, C-образный зажим с двойной опорой для равномерного распределения нагрузки, Быстроразъемный C-зажим для быстрого действия, C-зажим с медным покрытием, используемый для предотвращения образования брызг при сварке, большой вылет c - хомуты для большого вылета,

      Эти C-образные зажимы идеально подходят для определенных работ, которые указаны ниже: Деревообработка, Металлообработка, Низкая стоимость.

      № 8. Зажим заземления

      Зажимы заземления относятся к механическим устройствам, которые используются для заземления проводов, стержней, труб, антенн и т. Д.Помимо этого, он также используется для некоторых конкретных задач, таких как сварка и заправка самолета.

      Характеристики таких зажимов включают предполагаемое применение и материал. Доступны разные типы заземляющих зажимов в зависимости от конструкции заземляющего провода.

      № 9. Переключатель зажима

      Это относительно небольшие зажимы, которые обычно используются в металлообработке, деревообработке и сверлении. У них есть плоская планка, которая удерживает ваш инструмент в необходимом положении, и ручки, которые можно толкать назад или вперед, чтобы ослабить или усилить захват.

      Эта ручка управляет зажимом, а также включает в себя штифты и рычаги, которые могут еще больше увеличить силу давления.

      № 10. Гидравлический зажим

      Гидравлические зажимы считаются аналогичными пневматическим зажимам, за исключением того, что они используются для гидравлической энергии или жидкости под давлением для приложения зажимной нагрузки.

      Также читайте: Как деревянный рубанок? | Части деревянного самолета | Типы деревянных рубанков

      № 11. Хомут для шланга

      Хомуты для шлангов - это механические устройства, которые используются для уплотнения шланга к фитингу.Эти типы зажимов популярны для поливных или автомобильных шлангов. Это небольшие круглые зажимы из тонкого металла, часто из алюминия, которые можно затянуть с помощью небольшого винта.

      Их можно использовать в различных приложениях дома или в транспортных средствах, обычно для скрепления кабелей или материалов аналогичного размера.

      Они являются дополнительным оборудованием для кабельных стяжек или изоленты, но имеют то преимущество, что служат дольше благодаря металлической конструкции. Хомуты для шлангов идеально подходят для решения некоторых из следующих задач: Фитинги для труб.

      № 12. Зажим для троса

      Это специальный зажим, который нелегко найти в хозяйственных магазинах, и вам может потребоваться заказать в Интернете или найти опытного продавца, если он вам нужен. Они также известны как зажимы для троса, и их цель - прикрепить свободный кусок троса обратно к самому тросу.

      Они состоят из металлической опоры и нескольких болтов, которые скрепляют все вместе. Болты будут затягивать или ослаблять захват зажима. Хотя эти зажимы полезны для конкретных целей, у них очень мало других применений, и они не универсальны.

      № 13. Зажим Marman

      Это кусок металла круглой формы (например, полоса) с зазором, на котором закреплен болт, чтобы можно было ослабить или затянуть зажим. Они идеально подходят для удержания двух трубок или цилиндров вместе, а удобный кронштейн позволяет быстро снимать предметы. Этот тип ленточных зажимов является более прочным, часто используется при работе с топливопроводами в самолетах.

      № 14. Запорный зажим

      Стопорный зажим представляет собой смесь плоскогубцев и С-образного зажима.Он имеет С-образную губку и зажимы и сжимает заготовку, давя на рычаг.

      № 15. Зажим для погрузочно-разгрузочных работ

      Зажимы

      для погрузочно-разгрузочных работ относятся к зажимным инструментам, которые используются для удержания тяжелых материалов, которые обычно поднимаются или перемещаются. Ключевые характеристики этого типа оборудования включают определенные предполагаемые области применения, такие как допустимая нагрузка и ориентация зажимного действия.

      Этот тип зажимного инструмента в основном используется в строительстве для подъема или манипулирования большими грузами.Обычно встречаются типы инструментов, используемых для подъема грузов, таких как рельсы, балки, трубы и т. Д., А также используются на заводах и в литейных цехах.

      Также читайте: Материалы коленчатого вала | Термическая обработка коленчатого вала | Кованые коленчатые валы из материалов | Процессы производства коленчатого вала

      № 16. Механический зажим

      Механические зажимы - это устройства, используемые для удержания шлангов или трубок на концах штуцеров труб. Характеристики таких зажимов включают тип зажима, диаметр и материал.Эти устройства, также называемые шланговыми зажимами, также используются в местах, где требуется гибкое гидравлическое соединение.

      На мгновение во впускном патрубке водяного насоса и радиатора автомобильного двигателя. Они бывают разных размеров и из различных материалов, в том числе из металла или пластика, в зависимости от области применения, которые могут быть сконструированы как одноразовые или многоразовые устройства.

      № 17. Хомут

      Как следует из названия, эти хомуты предназначены для использования с трубой. Они также известны как клеящие зажимы, потому что они в основном используются для удержания предметов на месте для склеивания.Они работают так же, как зажимы для створок, но имеют вал цилиндрической формы вместо плоского стержня. Зажимы для труб - это механические устройства, используемые для подвешивания или фиксации труб.

      Технические характеристики таких зажимов включают такие области применения, как тип зажима и диаметр трубы. Зажимы для труб обычно используются в трубопроводах и сантехнике для подвешивания различных труб. Эти зажимы также могут использоваться для выхлопной трубы, ограждения и кабелепровода, среди прочего.

      Удивительно, что эти инструменты доступны во множестве стилей и размеров, которые включают в себя множество материалов в зависимости от типа трубы, которую необходимо подвесить.

      Зажимы для труб

      идеально подходят для определенных работ, которые упомянуты ниже: - Деревообработка, сварка, металлообработка, металлообработка с большой шириной открывания.

      № 18. F-образный зажим

      F-образные зажимы - это типы механических устройств, предназначенные для широкого раскрытия. В этих зажимах имеется ползунок, который позволяет легко регулировать открывающую способность для широкого спектра применений. Эта особенность F-зажима сделала его очень популярным зажимом и является причиной его использования, когда открывающая способность C-зажима очень мала.

      Эти C-образные зажимы идеально подходят для определенных работ, которые упомянуты ниже: Деревообработка, Сварка, Металлообработка, Установки с большой раскрывающейся способностью.

      № 19. Пружинный зажим

      Эти зажимы представляют собой переносные зажимы, которые приводятся в действие с помощью натяжной пружины. Они очень сильны, и однажды поставленные на место; пружина гарантирует, что они крепко держатся и не будут двигаться, давая пользователю прочный и надежный захват. Эти зажимы можно найти во многих размерах, чтобы соответствовать множеству различных проектов.

      Они сделаны из металла и обычно имеют покрытие из ПВХ на рукоятке и наконечниках для предотвращения травм во время использования. Они могут быть полезны в плотницких работах, изготовлении ювелирных изделий и многих других ремеслах.

      Пружинные зажимы - один из самых быстрых и экономичных механических инструментов. В то же время они имеют небольшую зажимную нагрузку и очень ограниченную открывающую способность.

      Он отвечает за то, чтобы брезент был наиболее идеальным для удержания или остановки движения оси, которая не принимает никакой нагрузки.Пружинные зажимы используются там, где: при обработке дерева, чтобы ускорить работу по доступной цене.

      №20. Зажим створки

      Зажим для створки - это большой зажим, подходящий для работы с большими проектами, такими как окна или двери. Фактически, название зажимов для створок относится к тому факту, что эти зажимы обычно используются для удержания оконных створок. Эти зажимы имеют длинные стержни, которые предназначены для плотного удержания крупных предметов. Обычно вы будете использовать по крайней мере два зажима для створки одновременно, чтобы получить действительно хорошую посадку.

      На длинной планке есть фиксированная губка, которую можно ослабить или затянуть винтом. У них также есть скользящие губки, которые можно перемещать по длине плоского стержня, чтобы закрепить проект в различных точках.

      Зажимы створки - это механические устройства, аналогичные зажимам параллельного типа. Зажимы створки используются для некоторых из следующих задач: деревообработка, крупная сборка.

      Также читайте: Что такое раздавливание подшипника? | Подшипник Crus | Проверка износа подшипника

      № 21.Зажим быстрого действия

      Захваты этого типа могут управляться только одной рукой, что делает их очень удобными в работе. Эта функция позволяет удерживать зажим, а также предмет, который вам нужно зажать.

      Он имеет кнопку быстрого сброса, которую можно включить одним пальцем, что обеспечивает сверхбыстрое перемещение. Эти типы зажимов очень прочные и могут использоваться в самых разных ситуациях.

      Это один из самых универсальных и простых ручных зажимов.Зажимы Quick-Grip или Quick Action - один из самых популярных типов зажимов, используемых на современном рынке.

      Эти зажимы используются для затягивания одной рукой путем накачивания ручки толкателя. Эти устройства очень похожи на F-образные зажимы с различными возможностями раскрытия зажима. Эти быстродействующие зажимы идеально подходят для определенных работ, которые упомянуты ниже: ускорение работы, разовая обработка, обработка дерева.

      № 22. Цепной зажим

      Блокирующий цепной зажим - это механическое устройство, используемое для приложения зажимных нагрузок в ограниченном пространстве, вокруг труб или вблизи любой другой поверхности.Цепь используется для закрепления различных форм, оборачивая их вокруг объекта, чтобы оказывать давление всякий раз, когда цепь натягивается.

      Эти зажимные цепные зажимы идеально подходят для определенных работ, которые упомянуты ниже: Металлообработка, Заточка, Работа одной рукой, Вариант размера.

      # 23 Зажим для листового металла

      Зажимы для листового металла - это зажимы, аналогичные фиксирующим зажимам. Единственное отличие состоит в том, что они имеют большую площадь поверхности зажимных губок, что делает их идеальными для зажима листового металла и подобных материалов.Идеально для: Листового металла, Металлообработки, Заточных работ, Одноручных рук.

      № 24. Зажим для шкафов

      Зажимы для шкафов - это элементы выравнивания, в которых есть два смежных шкафа, так что лицевые рамы находятся заподлицо, чтобы их можно было прикрутить вместе, что достигается приложением зажимной нагрузки по двум осям. Зажимы для шкафов идеальны для следующих работ: Деревообработка.

      № 25. Настольный зажим

      Настольные зажимы обычно используются вместе со сварочным столом, используемым для сварочных сборок, что позволяет быстро зажать одной рукой.Настольные зажимы идеально подходят для некоторых из следующих работ: Сварка и сборка.

      Также читайте: Что такое блок цилиндров? | Материалы блока цилиндров и гильзы | Конструкция блока цилиндров

      № 26. Зажим Kant-Twist

      Это небольшой, но умный инструмент, который идеально подходит для хранения различных материалов во многих ситуациях, но он особенно полезен при обработке дерева и металла. Поворотный зажим Канта похож на зажим «С», но установлен под углом, чтобы он мог удерживать материал, который не движется параллельно друг другу.

      Эти зажимы просты в использовании, но обладают широким диапазоном движений и очень прочны. Зажимы с вилочным захватом являются предпочтительными зажимами для многих механических мастерских и сварщиков, поскольку они позволяют снизить нагрузку за счет использования двух параллельных губок и предотвращения их движения. Положение ручки по отношению к нагрузке зажима остается вертикальным, что также предотвращает поворот зажима при затягивании.

      Эти зажимы с шипом-закруткой идеально подходят для определенных работ, которые упомянуты ниже: Сварка, Металлообработка, Механическая обработка, Деревообработка.

      № 27. Деревянный ручной винтовой зажим

      Ручные винтовые зажимы для дерева - одни из самых традиционных зажимов для деревообработки, с поворотными губками, которые позволяют зажиму располагаться под разными углами. Эти типы зажимов широко используются при работе с металлом, и они отлично подходят для фиксации предметов мебели. У них есть регулируемые челюсти, которые могут удерживать предметы даже под разными углами.

      Эти зажимы обычно очень прочные, изготовлены из стали. Это делает их прочными и долговечными.Эти ручные винтовые зажимы по дереву идеально подходят для нескольких работ, которые упомянуты ниже: Деревообработка.

      № 28. Зажим для скамьи

      Настольные зажимы - это зажимы, которые используются для закрепления рабочего стола. Эти типы зажимов позволяют быстро зажимать сборку и идеально подходят для использования с деревянными столами за счет использования дополнительных приспособлений. Зажимы для скамейки используются для удержания предметов на скамейке и широко используются в деревообработке. С помощью этих зажимов скамейка заменяет губки зажима.

      Этот зажим для деревообработки идеально подходит для фиксации дерева во время резки, сверления или строгания. Некоторые из них используются для решения следующих задач: сборка, обработка дерева, сварка.

      № 29. Зажим для митры

      Зажимы

      Miter - это зажимы, которые идеально подходят для сборки углов. Зажимы Milter идеально подходят для следующих работ: деревообработка, сборка.

      № 30. Зажим для фоторамки

      Зажимы для фоторамки - это механические устройства, которые идеально подходят для соединения прямоугольных сборок, таких как рамы для картин, подставки для столов, оконные рамы и т. Д.Зажимы для рамок идеально подходят для следующих задач: деревообработка, сборка.

      Также читайте: Что такое гильза цилиндра? | Материал гильзы цилиндра | Функция гильзы цилиндра | Типы гильзы цилиндра

      № 31. Кромочный зажим

      Кромочные зажимы называются зажимами, которые могут контролировать свое положение по двум осям с помощью трех отдельных винтов. Это делает зажим идеальным для закрепления деталей стыкового шва или приклеивания к сборке. Кромочные зажимы идеально подходят для некоторых из следующих задач: сварка, обработка дерева.

      № 32. Веб-зажим

      Этот зажим обычно используется в мебельном и деревообрабатывающем производстве. Они используют шнур или тканевый пояс, который обвязывают вокруг объекта, а затем фиксируют твердые углы на месте. Ремни можно натянуть трещоткой. Эти зажимы полезны для того, чтобы плотно прикрепить себя к крупному объекту, затем погрузить его в грузовик или удерживать на месте во время работы.

      Зажимы для полотна

      - одни из лучших зажимов, подходящих для сложных форм.Эти углы используются для фиксации лент, создающих нагрузку на сборку. Эти зажимы в основном используются для обработки мебели по дереву. Зажимы для полотна идеально подходят для некоторых из нижеперечисленных работ: деревообработка, транспортировка.

      № 33. Балочный зажим

      Зажимы для балок - это механические устройства, используемые для подъема стальных балок и листов. Основное предназначение, ради которого он популярен, - ковыряние.

      № 34. Зажим спускового крючка

      Это универсальные зажимы, которые иногда называют зажимами для одной руки, поскольку их можно использовать одной рукой.Он прост в эксплуатации, прочен и надежен, и его обычно можно найти в мастерских, а также в домах и садах, а также в различных ящиках для инструментов для хобби. Имеет спусковые механизмы, позволяющие регулировать челюсти. Спусковой крючок управляется кнопкой или рычагом, что означает, что зажим можно быстро и легко отпустить.

      № 35. Зажим скорости

      Этот зажим также известен как зажим для стержней или F-образный зажим, потому что он использует длинный плоский стержень и выглядит как F-образный зажим. Этот зажим обычно используется в деревообработке и металлообработке, как правило, для удержания двух материалов вместе, пока они склеиваются, привинчиваются или свариваются.Он работает почти так же, как зажим «C», но у них более крупная челюсть, и, следовательно, они обладают гораздо большей способностью удерживать более крупные объекты. Эти типы зажимов затягиваются винтами и ослабляются в обратном направлении.

      Также читайте: Что такое обработка коленчатого вала? | Обработка коленчатого вала | Способ обработки коленчатого вала | Детали обработки коленчатого вала

      № 36. Винтовой зажим

      Эти зажимы имеют две ручки, которые можно затягивать или ослаблять путем ввинчивания через резьбу.Они обеспечивают очень прочный захват и обычно используются в деревообработке или металлообработке.

      № 37. Параллельный зажим

      Параллельный зажим с управляемыми одной рукой спусковыми крючками прижимает зажатый материал двумя параллельными вертикальными губками. Обычно используется для фиксации заготовок на больших поверхностях, таких как столешницы, двери.

      № 38. Угловой зажим

      Если вы хотите закрепить соединения двух заготовок под углом 90 градусов, нет лучшего зажима, чем угловой зажим.Он предназначен для использования в угловых соединениях, поэтому его нельзя использовать для других обычных зажимов.

      Понравился пост? Поделитесь этим с вашими друзьями!

      Рекомендуемое чтение -

      Для чего используется стержневой зажим?

      Стержневой зажим состоит из двух горизонтальных стержней, соединенных вертикальной перекладиной. Это очень важный аксессуар для большинства деревообрабатывающих и некоторых металлообрабатывающих проектов. Это делает работу очень эффективной и ускоряет процесс.

      Когда дело доходит до зажимов для вашего проекта, существует множество полезных опций. Каждый зажим имеет определенное назначение и функцию, которая отделяет его от других. Я поискал в Интернете и составил краткое описание стержневых зажимов.

      Для чего используется стержневой зажим? Струбцины , также известные как F-образные, в основном используются для склеивания деревянных конструкций, таких как двери, столешницы, мебель и, конечно же, шкафы, а также могут использоваться в сварочных работах.

      Продолжайте читать ниже, чтобы узнать больше о стержневых зажимах и о том, для чего они могут использоваться.

      Рекомендуемый ресурс: Бесплатное руководство «Искусство деревообработки»

      Для чего используется стержневой зажим?

      Штанговый зажим - это элемент оборудования, используемый в деревообрабатывающих или металлообрабатывающих проектах, чтобы надежно удерживать деревянные или металлические детали на месте, чтобы вы могли соединить их вместе навсегда. Это обеспечит надежную фиксацию заготовок, чтобы они не двигались и не создавали для вас проблем, пока вы с ними работаете.

      Стержневой зажим также может называться фиксатором скорости или F-зажимом, потому что он выглядит как буква «F».Струбцины обычно используются парами, но для более крупных задач потребуется больше. Зажимы можно было расположить либо по длине заготовки, либо по ее ширине. Некоторые зажимы могут даже пересекать друг друга, чтобы обеспечить надежную фиксацию заготовки.

      Стержневой зажим состоит из двух горизонтальных стержней, соединенных вертикальной перекладиной. На нижней горизонтальной планке также есть большой винт, который позволяет регулировать и затягивать зажим.

      Зажим для стержня представляет собой длинный металлический стержень, предназначенный для удержания вместе крупных и тяжелых предметов.Пруток обычно делают из стали или алюминия, поэтому он очень прочный.

      Вот почему стержневой зажим идеально подходит для зажима тяжелых материалов. Чем больше длина зажима, тем больше и длиннее детали, которые он может удерживать. Штанга служит для поддержки всех остальных частей зажима и удержания их вместе.

      Зажим также включает две горизонтальные планки, называемые губками, которые фактически удерживают детали. Это два квадратных края, которые опираются на перекладину и стоят параллельно друг другу.Одна из челюстей находится в фиксированной точке, а другая подвижна.

      Рекомендуемая публикация: Лучшие анекдоты о деревообработке

      Как использовать стержневой зажим?

      Фиксированная губка прижимается к одной боковой детали, которую необходимо закрепить, а подвижная часть, которая является нижней частью зажима, затягивается с противоположной стороны детали. Подвижная губка скользит по штанге и фиксируется в желаемом положении регулируемым винтом. Эта челюсть называется задней челюстью, а неподвижная - головной.Головку губки можно было также отрегулировать с помощью большого винта с резьбой, просто повернув винт.

      Штанговый зажим также может иметь рычаг быстрого освобождения, который при нажатии разблокирует заднюю губку, чтобы ее можно было быстро перемещать и перемещать. Этот рычаг полезен, когда зажим необходимо выполнять повторно в рамках длительного процесса.

      Зажимы стержня, содержащие быстросъемные рычаги, также будут иметь отверстия по всей длине стержня, в которые можно вставить штифт, чтобы удерживать губку на месте.Когда задняя челюсть находится в правильном положении, штифт помещается в отверстие, ближайшее к челюсти, чтобы он не соскользнул вниз по штанге.

      Удлиняющий стержень также может быть прикреплен к стержневому зажиму для увеличения зажимной способности устройства. Когда он соединен с зажимом, ширина раскрытия губок (горловина) может быть увеличена на 900 мм или 1200 мм, в зависимости от используемого удлинителя.

      Существуют различные типы стержневых зажимов, включая зажимы для створок, быстросъемные стержневые зажимы, трубные зажимы и Т-образные зажимы.Несмотря на то, что стержневой зажим очень полезен в деревообрабатывающих проектах, у него есть несколько недостатков.

      Зажимы для прутка, естественно, довольно дороги, поэтому вам придется потратить хорошие деньги, чтобы приобрести прочный. Не пытайтесь сократить расходы и выбрать более дешевый, так как это может привести к возникновению проблем с зажимом во время работы.

      Кроме того, стержневой зажим не идеален для задач или проектов, где пространство для работы ограничено или обрабатываемая деталь довольно мала. Зажим будет слишком большим или пруток может быть слишком длинным, что не подходит для деликатных деталей.

      Прутковые зажимы служат очень важной цели для краснодеревщиков, поскольку зажимы для прутков помогают сохранить целостность их продукции. Инструмент используется в деревообработке, а более прочное крепление производится шурупами или клеем.

      Это идеальный зажим, используемый для изготовления дверей, столешниц, мебели и, конечно же, шкафов. При создании этих изделий, как правило, детали необходимо идеально склеить или прикрутить. Стержневой зажим гарантирует, что заготовка не сужается в захвате, тем самым скрепляя две части вместе без каких-либо дефектов.

      Струбцины также могут использоваться в процессах металлообработки, таких как сварка. Его можно использовать для скрепления пары деталей во время сварки. Если две детали необходимо соединить вместе для образования единой детали, необходим стержневой зажим, чтобы удерживать их вместе во время соединения деталей, обычно с помощью винта.

      Хотя основная задача стержневого зажима состоит в том, чтобы скрепить две детали перед их соединением, его можно использовать для нескольких других целей.

      Штанговый зажим можно использовать в качестве обычного зажима для удержания тисков на верстаке или даже для фиксации куска пиломатериала во время резки или придания ему формы. Его также можно использовать для зажима кромки там, где она крепится к огромному куску дерева или даже ДСП. Однако вы должны убедиться, что стержневой зажим подходит по всей ширине или длине объекта, прежде чем он будет закреплен.

      Как очистить стержневой зажим.

      Чтобы зажим работал эффективно, вы должны содержать все детали в чистоте.Используйте сухую ткань, чтобы протереть зажим и убрать с него пыль и мусор, так как это может повредить инструмент и испачкать заготовку. Кроме того, регулярно смазывайте все движущиеся части зажима, чтобы поддерживать его в хорошем состоянии и предотвратить ржавчину. Убедитесь, что вы храните зажим в безопасном и сухом месте.

      Без надлежащего стержневого зажима вы, вероятно, столкнетесь со многими проблемами при выполнении своего проекта. Так что купите стержневой зажим сегодня и сделайте гораздо больше и быстрее.

      Рекомендуемый пост: Лучшие мемы по деревообработке

      Какие стержневые зажимы самые лучшие?

      В чем разница между C-образным зажимом и стержневым зажимом?

      C-образный зажим имеет форму буквы C, а стержневой зажим, также известный как F-образный зажим, имеет форму буквы F.Штанговый зажим является более универсальным и широко используется в деревообработке для склеивания таких предметов, как двери, шкафы, разделочные доски, мебель и столешницы. С-образные зажимы не так широко открываются, поэтому их обычно используют для сварки и небольших столярных работ.

      Самодельные стержневые зажимы для тяжелых условий эксплуатации

      Как использовать зажимы для стержней с трещоткой?

      Зажим Rachet поставляется с быстроразъемной рукояткой. Вы нажимаете быстроразъемный рычаг, чтобы зафиксировать зажим, затем нажимаете спусковой крючок с храповым механизмом, чтобы оказать давление на заготовку.

      Рекомендуемая должность: Top Woodworking Resources

      Какие размеры бывают стержневые зажимы?

      Зажимы для стержней бывают длиной 4, 6, 7,5, 12, 24, 36, 40, 48 дюймов.

      Зажимы VS. Параллельные зажимы

      Параллельные зажимы будут дороже, но они более универсальны в качестве зажима. У них большая зажимная поверхность r , большее прижимное усилие и они устойчивы сами по себе.Струбцины более доступны по цене, имеют меньшую поверхность зажима, меньшее давление, но их можно быстрее настроить для вашего клея.

      Вот сообщение в блоге с более подробной информацией о параллельных зажимах.

      Как улучшить бюджетные алюминиевые стержневые зажимы

      ЗАЖИМ Определение и значение на английском языке

      1 Скоба, лента или застежка, используемые для усиления или удержания предметов вместе.

      ‘Начните с прикрепления гибкого вентиляционного отверстия из комплекта вентиляционного соединения к вентиляционному отверстию перископа с помощью ленточных зажимов из комплекта.'

      Другие примеры предложений

      • ' Затем поверните верхнюю и нижнюю пластины на бок и соедините их с помощью больших зажимов. '
      • ' Удлинители фактически являются частью каждой стороны зажима пилы, склепаны вместе на внешнем конце. '
      • ' Сгибание ложа из орехового дерева осуществляется постепенным нагревом, процедура требует специальных зажимов и тисков. '
      • ' Ствол удерживается на месте простым зажимом и установочным винтом договоренность.'
      • ' Еще один очень полезный инструмент - зажим для ламината, который стягивает вместе доски с гребнем и пазом. '
      • ' Закрепите свою работу тисками или зажимами: на уровне локтя для общего опиливания, ниже для более тяжелого опиливания и ближе к уровню глаз для деликатной работы. '
      • ' Гидравлические зажимы с воем выдвинулись, опуская сильно поврежденные стенки шасси на пол. '
      • ' Джек побежал к задней части основного блока и отпустил зажимы гидроусилителя.«
      • » Сегодня с зажимами из нержавеющей стали хорошего качества второй зажим не так важен, как в былые времена »
      • « Используйте небольшие деревянные бруски или крышки зажимов, чтобы зажимы не повредили древесину. '
      • ' Предупреждение: хомуты из нержавеющей стали не всегда нержавеющие. '
      • ' Она взяла старую ручку метлы и прикрепила к ней свой садовый шланг четырьмя металлическими хомутами. '
      • 'Дельфины могут также прикрепить зажим к вторгающемуся водолазу, который будет действовать как удерживающее устройство.'
      • ' Вероятно, кольцевая структура удерживает ДНК как скользящий зажим. '
      • ' После высыхания снимите зажимы. '
      • ' Когда положение ног будет правильным, затяните зажим зажимы. '
      • ' Часто проверяйте выравнивание кромок, прежде чем затягивать зажимы. '
      • ' Поочередно затягивайте зажимы, чтобы стыки совпадали как можно более равномерно. '
      • ' Еще в первые дни , большинство хомутов для шлангов были стальными и легко подвергались коррозии.’
      1. 1.1 Электрическая цепь, которая служит для поддержания пределов напряжения сигнала на заданных уровнях.

        'Когда управляющее напряжение считывающего усилителя превышает опорное напряжение, зажим снижает управляющее напряжение считывающего усилителя.'

        Дополнительные примеры предложений

        • 'Фиксирующая схема регулирует напряжение на клеммах сглаживающего конденсатора до заданный уровень для создания напряжения источника питания. '
        • ' Устройство электрического штепселя, включая оптические штепсельные и розеточные соединители, клеммные зажимы, подключаемые к электрической сети, и электронный шинный соединитель '
        • ' Обратите внимание, что самое большее при отрицательном напряжении зажим становится нестабильным, что указывает на чрезмерную компенсацию емкости.'
        • ' Мы настраиваем каждый эксперимент для получения серии из 27 изображений с переключением напряжения фиксации взад и вперед между 0 мВ и испытательным напряжением после каждых трех кадров изображения. '
        • ' Обычная целая ячейка Был использован метод записи с фиксацией напряжения. '
        • ' Отдельные OHC были исследованы с помощью фиксации напряжения всей ячейки. '

      Зажимы для дерева - Боб Вила

      Фото: Flickr

      Дерево - замечательный материал.Он широко доступен, красив и безмерно разнообразен. Многие из его разновидностей можно легко вырезать, вылепить, расточить и придать им другую форму сотнями различных способов. Дерево можно прикрепить к металлу, пластику или другим деревянным предметам с помощью гвоздей или шурупов. Но самая чудесная из его уловок, по крайней мере для меня, - это готовность дерева быть зажатой и склеенной.

      Правильно подготовленный клеевой шов (и это удивительная деталь) прочен, как сухожилия самого дерева. Я видел много сломанных предметов мебели, которые трескались и трескались не в результате клеевого шва, а в результате дефектов самой древесины.Конечно, не все клеевые соединения идеальны, но такие, которые могут длиться веками.

      Первый ключ к хорошему соединению - это правильный зажим. Зажим - в большинстве случаев это устройства с парами губок, которые стянуты вместе с винтовыми механизмами - отвечает за стягивание вместе склеиваемых деталей, а также за их плотное удержание и смывание до тех пор, пока клей не схватится. Другой ключ - это клей и правильное его использование. Но сначала давайте поговорим о множестве доступных зажимов.

      Зажимы (или, как их любят называть в Англии, спазмы) - бесценный инструмент в мастерской.Но в отличие от тисков, другого инструмента, который можно использовать для удержания деталей, зажимы легко переносятся, что делает их наиболее удобными для решения проблем на рабочем месте. Вот несколько зажимов, для которых вы можете найти множество применений.

      C-образные зажимы. Эти универсальные зажимы получили свое название из-за своей формы. Эти зажимы, особенно практичные для склеивания в ограниченном пространстве, имеют губки в форме буквы C и надежно удерживают детали с помощью отверток с металлическими башмаками на концах.Шуруповерт приводится в движение Т-образным стержнем, который образует ручку на винте; в общем, затягивание пальцами обеспечивает достаточную силу. Башмак установлен на шаровом шарнире, что позволяет ему сидеть заподлицо даже со слегка наклоненным прикладом.

      С-образные демпферы изготавливаются из алюминия, железа или стали и предназначены для зажима металлических конструкций. При использовании с пластиком или деревом колодки обычно используются для защиты материала от характерных вмятин, которые оставляют металлические губки и башмак зажима при затягивании. Зажимы бывают разных размеров, с зажимами от одного дюйма до двенадцати дюймов.Некоторые из них имеют более глубокие горловины, чем другие, чтобы обеспечить возможность зажима на некотором расстоянии от края заготовки.

      Зажимы для стержней. Основа этого зажима - стержень прямоугольной формы из стали или алюминия. На одном конце перекладины есть губка и задвижка, которая перемещается вверх или вниз по ее длине. Заднюю салазку можно зафиксировать в желаемом положении на одном конце обрабатываемой детали, которая должна быть зажата. В зависимости от конструкции зажима это делается с помощью штифта, проходящего через стержень, или путем размещения ползуна в одной из выемок на стержне.Регулируемое устройство губок, в котором используется отвертка, затем можно закрепить на заготовке на другом конце.

      Зажимы для стержней, также известные как столярные зажимы, продаются в моделях от двух до шести футов. В частности, стальные зажимы могут оказывать значительное усилие зажима. Хомуты для труб и стержневые зажимы имеют прочные губки и могут использоваться при черновом каркасе, чтобы установить на место неохотную балку или жатку. Чаще их используют в кухонной сети или для ремонта дверей или окон.

      Хомуты для труб. На первый взгляд хомут для трубы напоминает стержневой хомут, за исключением того, что стержень имеет форму отрезка трубы. Как и в случае стержневого зажима, трубный зажим имеет губку, которая в большинстве моделей крепится к одному концу трубы. Вторая скользящая губка может быть расположена в любом месте по длине трубы, с кулачком, приводимым в действие рычажным механизмом, или муфтой, которая включается, когда объект зажимается на месте.

      Фитинги для трубных хомутов можно использовать на любой длине трубы. Обычно используются фитинги двух размеров, предназначенные для железных труб диаметром в полдюйма и три четверти дюйма.

      Зажимы с ручным винтом. Цельнодеревянные ручные винтовые зажимы были правилом на протяжении многих поколений. Одним из больших преимуществ деревянных зажимов с ручным винтом является то, что при правильном использовании они оказывают давление на большую площадь равномерно, чем большинство зажимов, а это означает, что они с меньшей вероятностью повредят заготовку, чем другие зажимы.

      Деревянные винты в старых моделях свободно проходят через одну губку и ввинчиваются в другую; передние и задние винты перевернуты. Новые модели со стальным винтом имеют резьбу в каждой точке соединения с губками, но резьба на каждом стержне меняет направление в средней точке для простоты регулировки.Как деревянные, так и стальные конструкции можно ослабить или затянуть, взяв их обеими руками, по ручке в каждой руке и поворачивая зажим. При вращении по часовой стрелке зажим сжимается.

      В большинстве случаев зажим следует затягивать так, чтобы он подходил к заготовке с примерно параллельными губками. Когда выступ зажима плотно прилегает к заготовке, поверните заднюю ручку, чтобы полностью затянуть зажим. При приклеивании старайтесь не приклеивать деревянные губки к заготовке.

      На протяжении многих лет эти зажимы производились в широком диапазоне размеров, и сегодня зажимы можно приобрести с губками, которые раскрывают максимум до двенадцати дюймов и более.Обычно челюсти из твердой древесины имеют длину от восьми до восемнадцати дюймов и от полутора до двух квадратных дюймов.

      Пружинные зажимы. Эти зажимы имитируют форму и функцию человеческой руки, когда вы зажимаете что-то между большим и указательным пальцами. Только этот зажим может оставаться на месте неограниченное время, оказывая равномерное давление, позволяя вам уйти и заняться чем-то более интересным.

      Зажимы зажима обычно изготавливаются из стали, иногда с нанесенным слоем пластика, чтобы уменьшить образование царапин на мягких материалах, подлежащих зажиму.Пружина удерживает челюсти плотно закрытыми до тех пор, пока действие сжатия ручек вместе не откроет их. Пружинные зажимы продаются в различных размерах, которые открываются на один, два, три или более дюймов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
