Струбцина это: Струбцина – что это?

Струбцина. Виды и устройство. Работа и применение. Особенности

Струбцина – это вспомогательный инструмент, который применяется для закрепления деталей путем прижатия между собой или к требуемой поверхности. Они широко используются столярами и сварщиками. Обычно инструмент состоит из двух частей – рамки и зажимного механизма. Рамка обеспечивает жесткость конструкции, а зажимной механизм позволяет фиксировать детали. Фактически, струбцины имеют аналогичную конструкцию, что и слесарные тиски или механизм крепления ручной мясорубки к столешнице. Инструмент может иметь различные конструкции и размеры, в связи с чем сила его сжатия может существенно отличаться.

Стоит отметить, что конструкция струбцины более хлипкая, чем у тисков, поэтому она не может создать столь надежную фиксацию. Кроме этого, ее возможности существенно ограничены размерами рамки. В связи с этим для достижения качественного закрепления различных заготовок применяется по нескольку струбцин. Для отдельных задач, к примеру, для склейки столярного щита, их могут использовать десятками. У столяров есть такое выражение – «струбцин много не бывает». Действительно, чем больше их закрепить при сжимании дощечек во время склейки, тем надежней они приклеятся.

Струбцина может быть изготовлена из древесины или металла. Последние являются более надежными в связи с большей жесткостью и не подверженностью влиянию влаги. Инструмент позволяет не только фиксировать требуемые элементы к нужной поверхности, но и регулировать силу нажатия. Это особенно важно, если идет работа с мягкими материалами, на которых может остаться вмятина Струбцины также называют зажимами.

По структурным особенностям они бывают:

• G-образные.
• F-образные.
• Торцевые.
• Угловые.
• Автоматические.
• Пружинные.
• Ленточные.
• Трубные.

Каждая разновидность предназначена для выполнения определенной цели. Не существует полностью универсального инструмента, способного заменить сразу все.

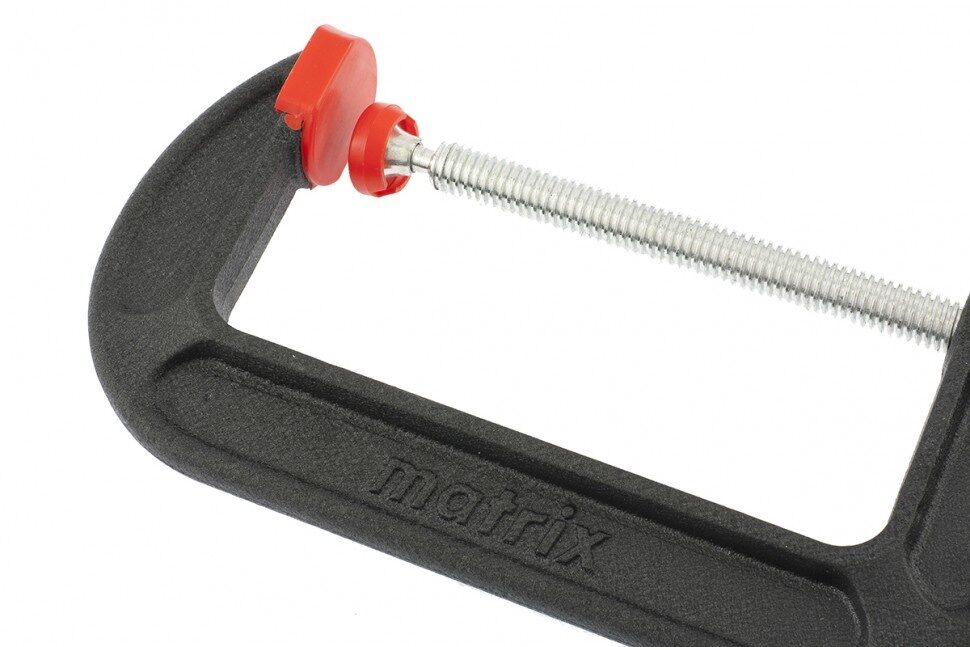

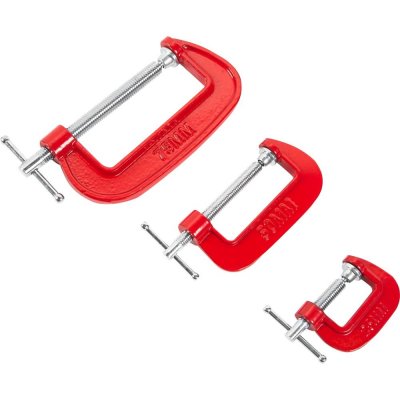

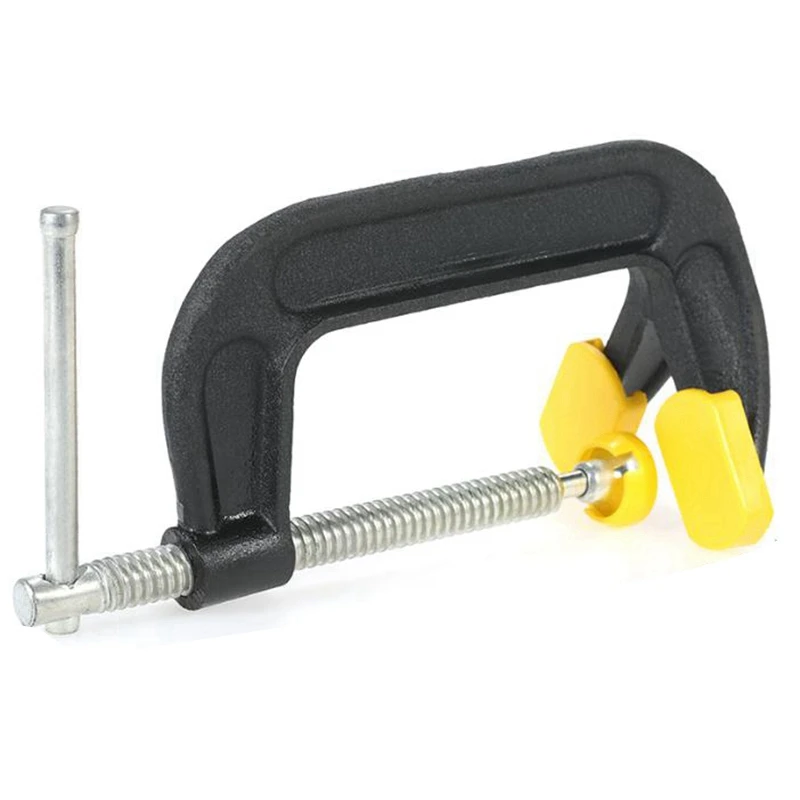

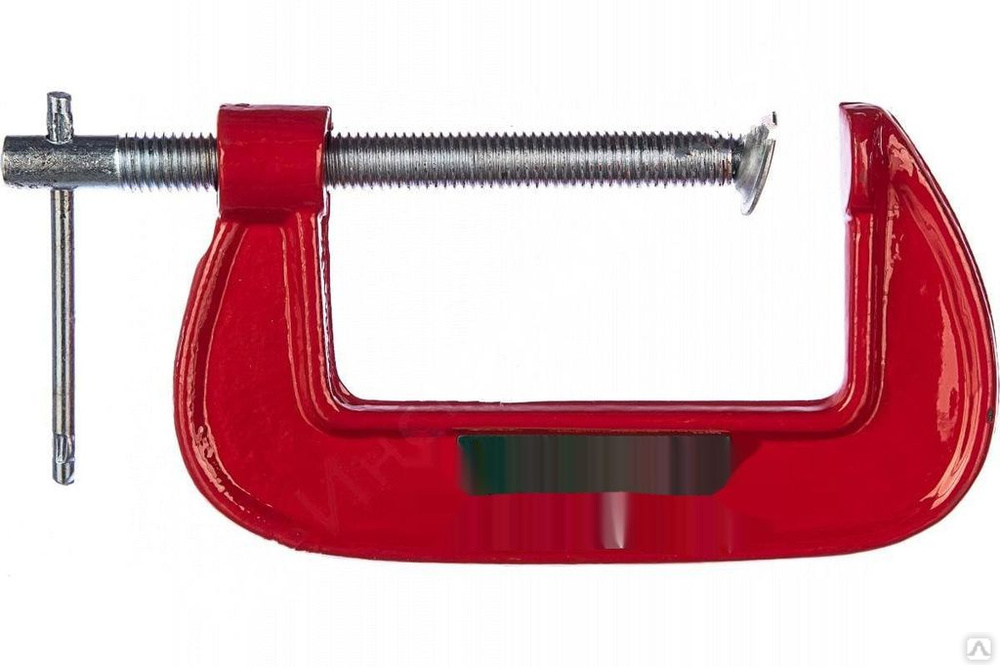

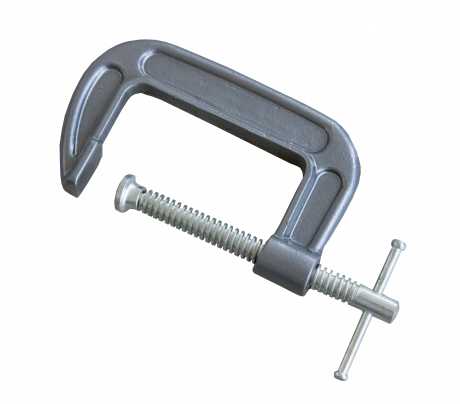

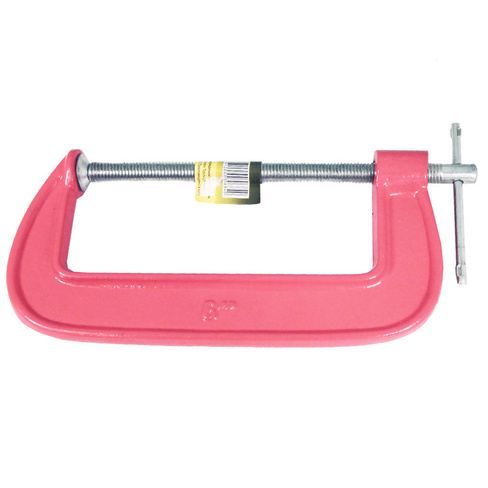

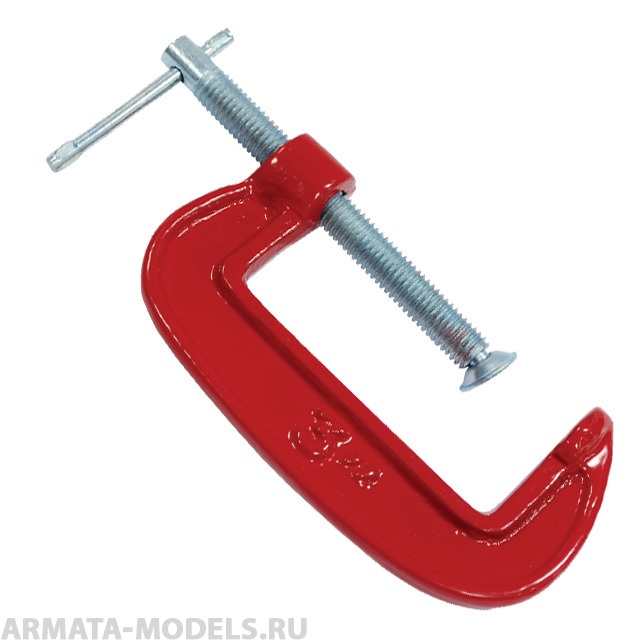

G-образная струбцина

Такой инструмент получил свое название в связи со схожестью с латинской буквой «G». Этот тип относится к практически универсальной категории струбцин. Он есть в распоряжении абсолютно каждого столяра, который занимается склейкой деталей. Данная конструкция позволяет закрепить заготовку, прижав ее к краю столешницы или другой ровной поверхности. В связи с этим она часто покупается как дешевая замена тисков. Принцип действия данной конструкции совершенно идентичен зажиму, используемому для крепления ручной мясорубки.

Зажим состоит из рамки, сделанной в форме буквы «С». В одном из ее краев имеется отверстие с накатанной резьбой, в которую вкручен специальный винт с удобной ручкой для закручивания. Противоположный край скобы выполнен в виде плоской губки. Заготовка устанавливается между вершиной винта и губой скобы, после чего поджимается. Такой инструмент очень надежный и обеспечивает большую силу прижима. В нем нет никаких люфтов, что обеспечивает легкую работу с заготовками и отсутствие необходимости периодического поджатия. С помощью таких зажимов можно провести склейку деталей, прижать друг другу листовой металлический материал для сваривания, или просто закрепить плоскую деталь для обработки шлифмашинкой или напильником.

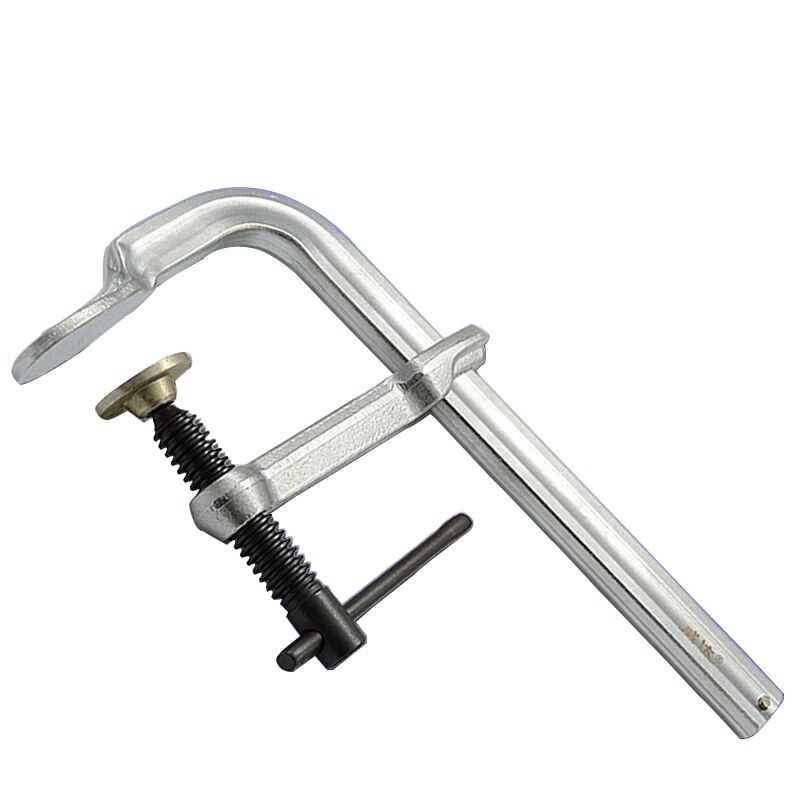

F-образная струбцина

Данная конструкция является менее надежной, чем предыдущая, но при этом имеет более широкий диапазон регулировки. Инструмент состоит из направляющей шины, на которой с одной стороны намертво закрепляется неподвижная губка, а на второй продет подвижный элемент с винтом для поджима. Благодаря тому, что рамка позволяет проводить регулировку не только с помощью винта, но и менять ширину захвата скобы, можно работать с деталями различной толщины. На вершине губки и на лапке винта имеются резиновые накладки, которые предотвращают появление следов на мягких материалах.

Для того чтобы провести регулировку скользящей рамки необходимо полностью ослабить струбцину от нагрузки и провести регулировку. Чтобы зажать детали, нужно плотно притянуть лапку винта к их поверхности и начать его закручивать. В результате угол скобы меняется, и она не может больше скользить. Благодаря этому обеспечивается надежное затягивание механизма фиксации. Данный инструмент часто используется столярами, но все же они предпочитают другие разновидности зажимов, поскольку для работы с F-образными струбцинами необходимо задействовать обе руки.

Торцевой зажим

Торцевая струбцина имеет очень похожую конструкцию, что и G-образная. Она состоит из цельнолитой скобы, имеющей форму буквы «С». Данную разновидность зажимов очень легко узнать благодаря наличию трех регулировочных винтов. Этот инструмент широко используется в столярном деле для приклеивания накладок на торцы мебели, в частности столешницы. Данный тип обеспечивает очень надежную фиксацию, при этом является весьма неудобным. Дело в том, что довольно трудно удерживать зажим, затягивать его винты, а также поддерживать накладку, которая фиксируется на торец.

Угловые струбцины

Этот тип зажимов является практически самым узнаваемым благодаря особой конструкции. Он применяется исключительно для склейки деревянных брусков или досок под углом 90 градусов. С помощью таких зажимов делаются ящики для столов, шкафчики и прочая мебель. Такие струбцины имеют очень прочную литую основу с несколькими выступающими пятками, обеспечивающими соблюдение прямого угла. Зачастую такой зажим имеет только один винт, но бывает и больше. Использование этого типа струбцин дает гарантию того, что угол будет соблюден правильно. Зачастую основа инструмента имеет сквозные отверстия на корпусе, что позволяет проводить фиксацию к верстаку. Стоит отметить, что такие зажимы ограничены по толщине заготовок, которые могут зафиксировать.

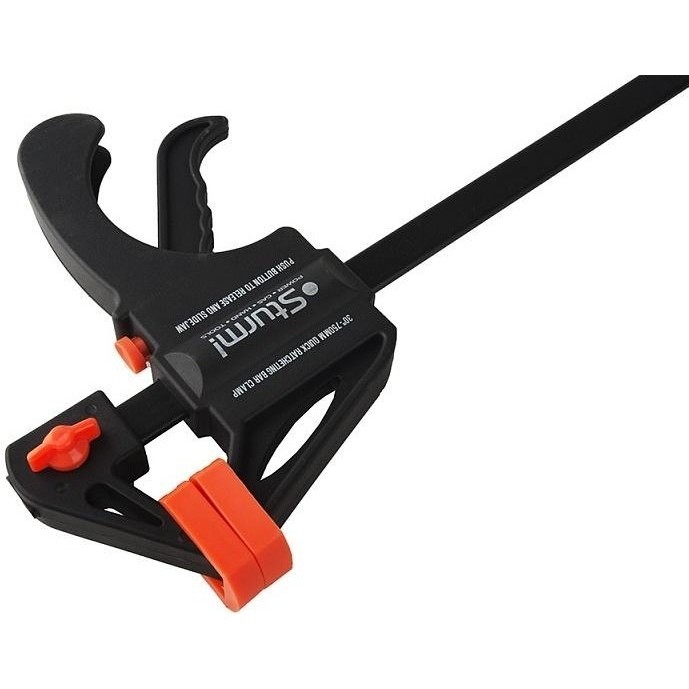

Автоматический тип

Автоматическая струбцина также называется быстрозажимной. Этот инструмент является излюбленным профессионалами, благодаря тому, что работать с ним очень легко. Распространенным недостатком этого типа является довольно слабая фиксация, но это бывает только у дешевых моделей.

Эта конструкция представляет собой металлическую шину, на которую фиксируется две губки. Одна является подвижной, а вторая нет. Затягивание подвижной части осуществляется с помощью специального механизма, который задействуется путем сжимания двух ручек, закрепленных на ней. Главное преимущество этого инструмента заключается в том, что он является одноручным. Его можно зафиксировать даже в том случае, если вторая рука занята. Нужно отметить, что создаваемое прижимное усилие у данной конструкции довольно большое. При длительном использовании элементы механизма изнашиваются, поэтому установленное усилие может ослабнуть. Главный недостаток инструмента в том, что его губки сделаны из пластика. Хотя он и армирован стекловолокном, но не может сравниться прочностью с металлом.

При выборе автоматических моделей следует обратить внимание на те, которые позволяют проводить трансформацию с перестановкой губок. С их помощью можно не только притягивать изделия друг к другу, но и наоборот раздвигать их. Это позволит разбирать шиповые соединения, а также делать специфическую сложную склейку.

Пружинные струбцины

Пружинная струбцина является одной из самых несовершенных инструкций, поскольку она не позволяет проводить регулировку усилия при сжатии. Фактически она является большой прищепкой, подобной той, что используется для развешивания белья на просушку. Данный инструмент имеет в своей конструкции пружину, которая и создает усилие. Чем дольше она используется, тем легче становится ее сжатие. Со временем струбцины не способны работать так же эффективно, как и в начале. Этот тип инструмента можно использовать одной рукой. Обычно пружинные струбцины применяются для деликатных работ, в которых не требуется большое усилие сжатия. К явным недостаткам таких моделей можно отнести очень маленький захват.

Ленточные

Ленточная струбцина является довольно узкоспециализированной, поэтому ее обычно применяют только столяры для сборки рамок и круглых стульев. Также они используются бондарями для фиксации клепок при сборке деревянных бочек. Такой зажим состоит из жесткой тканевой ленты и механизма с блоком натяжения. С помощью такого приспособления можно равномерно распределить сдавливающую нагрузку по всей поверхности элементов, которые притягиваются.

Трубные струбцины

Трубная струбцина применяется при склеивании больших щитов, из которых обычно делают двери или столешницы. Эта конструкция представляет собой металлическую трубу, на которой фиксируется две губки. Одна передвигается и фиксируется на трубке с помощью стопора, а вторая закреплена неподвижно. Последняя имеет винт с небольшим ходом, который позволяет поджать заготовки плотно друг к другу.

Одним из преимуществ трубного типа является возможность захвата широких щитов. Кроме того, склеиваемые дощечки прижимаются не только друг к другу, но и равняются по трубке, на которой лежат. Для того чтобы получаемый щит был идеально ровный, трубные струбцины фиксируются с обеих сторон. Это позволяет прижать бруски к трубам, исключив образование брака при склейке в виде горбов.

Стоит отметить, что данный инструмент является весьма длинным, поэтому работать с ним довольно трудно. Для создания щитов он является незаменимым, но вот применять его только для фиксации небольших деталей к столешнице совершенно неудобно. Подобные струбцины обычно крепятся на стандартных стальных трубах, которые используются в водопроводе. Благодаря этому, при необходимости провести склейку очень широкого щита, когда возможность заводской струбцины ограничена, можно сменить используемую в ней трубку на более длинную.

Похожие темы:

• Пассатижи. Виды и устройство. Работа. Как выбрать. Особенности
• Тиски. Виды. Устройство. Работа. Применение. Выбрать. Особенности
• Пинцет. Виды. Работа. Применение. Особенности
• Пресс (механизм). Виды и устройство. Применение и особенности
• Плоскогубцы. Виды и устройство. Как выбрать и особенности

Все о струбцинах | Полезная статья

Струбцины являются незаменимым помощником каждого столяра. Именно они способствуют ровной и надежной склейке изделий. Разновидностей струбцин и зажимов существует довольно много, при этом производители не перестают искать новые решения, чтобы сделать свой инструмент еще более удобным, функциональным и адаптированным к специфическим столярным задачам.

В данной статье подробно поговорим об основных типах струбцин для дерева: расскажем из чего состоят и как работают различные модели зажимов, рассмотрим преимущества и недостатки каждой из них.

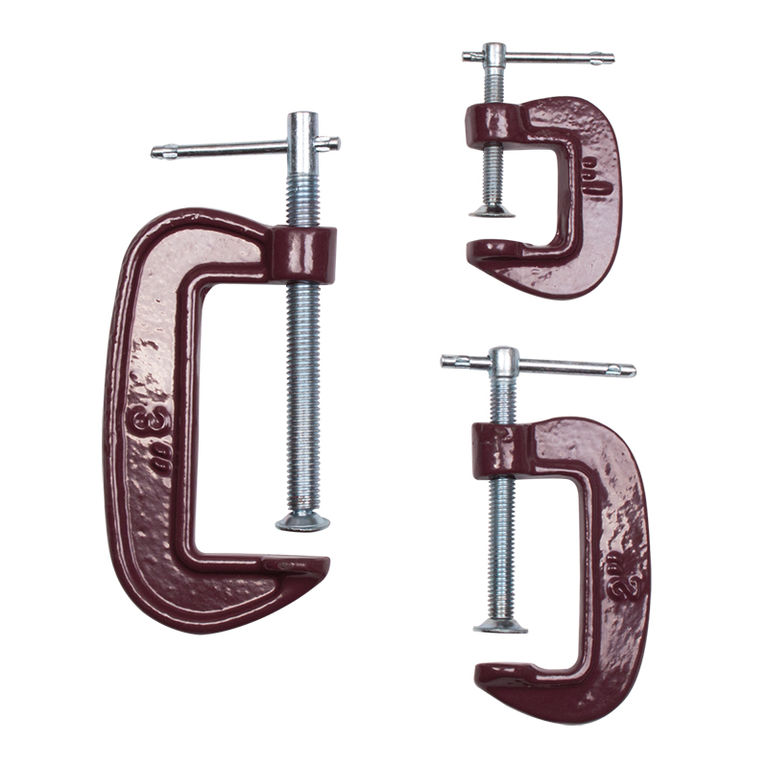

G–образные струбцины, также нередко именуемые С-образными, – это наиболее универсальный и массовый тип столярных зажимов. Основой конструкции является литая или кованая скоба с подвижным прижимным винтом.

Г-образные струбцины легкие, удобные в использовании, обеспечивают большое прижимное усилие, не имеют люфтов губок.

G–образные струбцины используют в случаях, когда нужно приложить одинаковое усилие сжатия к поверхностям, параллельно расположенным по отношению друг к другу. В столярном деле С-образные зажимы задействуют в основном при склейке дерева.

Зажим состоит из направляющей шины, на которой зафиксированы подвижная и неподвижная губки. Подвижная скоба, скользящая по направляющей, имеет установочный винт, который позволяет регулировать нужную длину захвата и предотвращает ослабление струбцины. Губки комплектуют накладками для защиты фиксируемых поверхностей.

BELMASH CC300 с шириной зажима 315 мм;

BELMASH CC580 с шириной зажима 623 мм;

BELMASH CC780 с шириной зажима 800 мм;

BELMASH CC1000 с шириной зажима 1030 мм;

Набор струбцин и зажимов BELMASH CK12, он включает в себя шесть универсальных струбцин с шириной зажима 160 / 210 / 312 мм и шесть металлических пружинных зажимов типа А с толщиной фиксируемых деталей до 30 мм и 55 мм.

Преимущества.

Главным достоинством Ф-образных струбцин является их универсальность. Регулируемая длина захвата дает возможность прочно и сильно фиксировать заготовки различной толщины.

Недостатки.

C F-образной струбциной не всегда удобно работать, т.к. для манипуляций с инструментом приходится задействовать обе руки.

Область применения.

Используют для фиксации деревянных изделий и заготовок различной толщины.

Торцевые струбцины

Особенности конструкции.

Торцевая струбцина состоит из литой или кованой основы-скобы с тремя прижимными винтами.

Преимущества.

Простая и доступная

конструкция для решения специфических столярных задач: струбцина с Т образным профилем используется для зажима кромок и торцов.

Недостатки.

При всей своей функциональности, совладать с торцевым зажимом не так просто: фиксировать кромку, одновременно держать струбцину и подкручивать три зажима не всегда удобно в одиночку.

Область применения.

Зажим кромок и торцевых элементов деревянных изделий.

Угловые струбцины

Особенности конструкции.

Струбцины для угловых соединений могут иметь самое разное исполнение. Типовая конструкция состоит из корпуса, одного или двух винтовых прижимов с поджимными пятками.

Преимущества.

Простое и компактное приспособление для фиксации заготовок под прямым углом. Такие струбцины нередко дополняют специальными отверстиями для крепежа к верстаку.

Недостатки.

Ограниченные возможности при работе с габаритными деревянными элементами.

Область применения.

Струбцины для склейки и фиксации древесины под прямым углом. Создание соединений на ус.

Быстрозажимные (автоматические) струбцины

Особенности конструкции.

Типовая конструкция быстросъемной струбцины состоит из металлической шины и двух пластиковых губок (подвижной и фиксированной). Подвижная часть прижимается посредством специального рычажного механизма. Легкий и прочный корпус быстрозажимных струбцин изготавливают из пластиковых композитов армированных стекловолокном. Это позволяет использовать автоматические зажимы практически в любых условиях.

Преимущества.

Одноручные варианты, пожалуй, самый удобный и эргономичный тип зажимов. Как пользоваться таким струбцинами понятно интуитивно: все манипуляции производят одной рукой, в то время как вторая придерживает деталь. Даже самые небольшие быстродействующие струбцины обладают огромным прижимным усилием.

Большинство рычажных моделей имеет трансформирующуюся конструкцию, которая расширяет возможности инструмента. К примеру, на некоторых моделях можно развернуть губки в противоположные стороны, для работы враспор, что очень удобно при разборке шиповых соединений. Две быстрозажимные струбцины можно легко перекомпоновать в одну длинную, сцепив выступы на неподвижных губках.

Недостатки.

Качественные автоматические зажимы стоят довольно дорого, а бюджетные аналоги почти все не отличаются высокой надежностью.

Область применения.

Быстросъемные струбцины используют для всех типов столярных работ: от фиксации небольших деталей до склейки габаритных щитов.

Пружинные струбцины

Особенности конструкции.

Струбцины с нерегулируемым зажимным усилием, работающие по принципу прищепки. Популярной разновидностью классической пружинной струбцины являются конструкции с изменяемой шириной зажима.

Преимущества.

Зажимы отличаются легкостью и удобством, все манипуляции при работе с ними выполняют одной рукой. Они обеспечивают стабильное мощное зажимное усилие. Оптимальны для деликатной фиксации склеиваемых деталей.

Недостатки.

Небольшая глубина захвата.

Область применения.

Универсальное приспособление для склейки и фиксации негабаритных деталей.

Ленточные струбцины

Особенности конструкции.

Ленточный зажим состоит из прочной синтетической ленты и блока натягивания. В комплектацию обычно входят пластиковые элементы для подгонки углов.

Преимущества.

Обеспечивает бережный зажим углов и закруглений без перекосов, что очень важно на этапе склейки. Позволяет работать с изделиями любых размеров: от небольших рамок до крупногабаритных шкафов. Использование пластиковых уголковых элементов обеспечивает равномерное давление при склейке углов и усовых соединений.

Область применения.

Выбор струбцин ленточного типа – оптимальный вариант для сложных столярных задач: зажима закруглений большого диаметра, фиксации многоугольных соединений и т.

д.

Трубные струбцины

Особенности конструкции.

Струбцина трубного типа состоит из трех элементов: подвижной части со стопором, неподвижного упора и стальной трубы диаметром ½ или ¾ дюйма. Сместив подвижную часть и зафиксировав упор, вы получаете струбцину нужной длины.

Преимущества.

Доступные по цене, обеспечивают большое усилие сжатия, позволяют работать с габаритными изделиями. При необходимости можно сделать струбцину любой длины.

Область применения.

Сборка и склеивание габаритных изделий. Комплект трубных струбцин незаменимый инструмент при склейке щитов.

Статья о струбцинах, их видах и способах крепления световых приборов

Ни одно мероприятие высокого уровня не обходится без применения профессионального оборудования. Это может быть как музыкальная аппаратура, так и светооборудование, от качества размещения которого будет зависеть успех мероприятия. Для монтажа световой аппаратуры требуется соответствующее крепление, которое могло бы качественно зафиксировать установку и обеспечить спокойствие организатора за надежность крепления. Крепления, применяемые для установки светового оборудования, также можно встретить при креплении звуковой аппаратуры, декораций и сценической аппаратуры. В результате организатору может потребоваться ни один десяток таких универсальных креплений. Однако при их использовании стоит принимать во внимание показатель граничной нагрузки.



Струбцины – что это такое?

Струбцины – это универсальное приспособление, выполняющее роль фиксатора для оборудования любого типа. При помощи этого механизма можно легко монтировать необходимую аппаратуру в нужном положении. Конструкция представляет собой два элемента – основание и подвижной механизм, который и зажимает устройство. При необходимости силу зажима можно отрегулировать, а меняя диаметр захвата, есть возможность работать с поверхностями разной толщины. Струбцины достаточно универсальны, поэтому их можно использовать для крепления на несущих конструкциях, металлических балках, различных стойках и т.д. Несущая конструкция может быть разной, однако струбцины в любом случае легко применяются для любых их типов.



Классификация струбцин

Современные производители предлагают большое число моделей зажимов для крепления сценических объектов. При разделении их по принципу действия, их можно разделить на три основных категории:

• О-образные;
• С-образные;
• Крюк-зажим.

О-образная модель подходит для крепления аппаратуры на стойках вертикального и горизонтального типа. Зажим устанавливается на круглом элементе конструкции, обжимая его и надежно фиксируя при помощи одного-двух винтов. От силы затяжки винтов зависит эффективность сжатия.

С-образная модель также включает в себя конструкцию из двух винтов и также универсальна в применении – подойдет для конструкции горизонтального и вертикального типа. Первый винт служит для крепления к основной стойке, а при помощи второго винта закрепляется необходимое оборудование.

Наиболее популярной моделью принято считать крюк-зажим, в конструкции которого также реализован винтовой механизм. Крюк идеально подойдет для фиксации сценической аппаратуры на металлических фермах. Принцип использования заключается в креплении струбцины при помощи крюка. Здесь очень важно учитывать вес подвесного оборудования и грузоподъемность струбцины. В противном случае механизм может не выдержать. Крюк-зажим также может быть разным по своей конструкции – угол наклона крюка и ширина полотна могут отличаться у разных производителей.

Несмотря на многообразие и эффективность струбцин, это не единственный механизм, применяемый для крепления сценического оборудования. Для фиксации декораций и аппаратуры могут применяться хомуты, кронштейны и специальные держатели, иные виды зажимов.

Выбор струбцин

Перед приобретением струбцин очень важно определиться с необходимой грузоподъемностью. Именно от этого параметра будет зависеть итоговая стоимость механизма и его эффективность при организации мероприятий.

В основном в магазинных представлены модели струбцин с грузоподъемностью до 50, до 75 и до 150 кг. Однако при желании можно найти и механизмы, грузоподъемность которых может превышать 300 кг. Точно предсказать вес оборудования, которое будет использоваться на мероприятиях невозможно. Поэтому при выборе лучше отталкиваться от показателя как минимум в 150 кг и выше. Стоит понимать, что превышая допустимый для крепления вес оборудования, вы рискуете не только целостностью самой аппаратуры, но и здоровьем людей, на которых она может упасть. Более того, опытные организаторы предпочитают дополнительно использовать страховочный трос, вне зависимости от того, был ли превышен допустимый показатель грузоподъемности.

Как уже было сказано ранее, данный аксессуар является универсальным и подойдет для крепления на стойке любого типа. Конфигурация и форма металлической фермы не ограничивает использование конкретной модели, что позволяет использовать струбцины на любых концертных площадках без ограничения и снижения качества фиксацию. Тем не менее, производители предлагают изготовление механизмов для конкретной рамы, чтобы обеспечить максимальную эргономичность изделия и надежность его использования.

Нельзя оставить без внимания и диаметр захвата. От его величины зависит максимально допустимая толщина элемента, к которому будет крепиться оборудование. Среди наиболее популярных вариантов можно выделить:

• до 35 мм;
• до 45 мм;
• до 55 мм.

Но, как и в остальных случаях, в магазине можно найти крепления, диаметр которых значительно превышает стандартные размеры. При выборе таких моделей стоит особое внимание обращать на качество зажима. Как правило, надежность изделия будет зависеть от производителя и стоимости модели. Правило «чем дороже, тем лучше» здесь работает на все сто процентов. Среди наиболее востребованных моделей следует отметить изделия из алюминия или его сплава. Они отличаются высокой прочностью и одновременно легкостью конструкции. Каждое изделие проходит антикоррозийную обработку и покрывается специальной краской, устойчивой к механическим повреждениям.



КУПИТЬ СТРУБЦИНЫ

Clamp Rack-It System — Зажимы для деревообработки

Каждый столяр слышал (или давал) один и тот же совет: «Зажимов никогда не бывает слишком много». Но что вы должны делать со всеми этими зажимами, когда они появятся в вашем магазине? Вам нужно, чтобы они были доступны, организованы и сжаты в как можно более тесном пространстве. Вот именно та система, которая вам нужна для достижения этой цели, независимо от размера ваших зажимов, стиля или их количества.

Сгруппированные товарные позиции

Изображение продукта	Название продукта	Цена
	СИСТЕМА CLAMP RACK-IT – ОСНОВАНИЕ 32 ДЮЙМА + 3 КОМПЛЕКТА БОЛЬШИХ РЫЧАГОВ + 2 КОМПЛЕКТА МАЛЕНЬКИХ РЫЧАГОВ Артикул: КРИС-32 Количество Добавить в список желаний Добавить к сравнению	289,99 $
	СИСТЕМА CLAMP RACK-IT – 24-ДЮЙМОВАЯ ОСНОВА + 3 КОМПЛЕКТА БОЛЬШИХ РЫЧАГОВ + 2 КОМПЛЕКТА МАЛЕНЬКИХ РЫЧАГОВ Артикул: КРИС-24 Количество Добавить в список желаний Добавить к сравнению	259,99 $
	СИСТЕМА CLAMP RACK-IT – ОСНОВАНИЕ 16” + 3 КОМПЛЕКТА БОЛЬШИХ РЫЧАГОВ + 2 КОМПЛЕКТА МАЛЕНЬКИХ РЫЧАГОВ Артикул: КРИС-16 Количество Добавить в список желаний Добавить к сравнению	219,99 $
	СИСТЕМА CLAMP RACK-IT – ТОЛЬКО 32-ДЮЙМОВАЯ ОСНОВА Артикул: КРИС-B32 Количество Добавить в список желаний Добавить к сравнению	139,99 $
	СИСТЕМА CLAMP RACK-IT – ТОЛЬКО 24-ДЮЙМОВАЯ ОСНОВА Артикул: КРИС-B24 Количество Добавить в список желаний Добавить к сравнению	119,99 $
	СИСТЕМА CLAMP RACK-IT – 6-ДЮЙМОВАЯ ОСНОВА + 2 БОЛЬШИХ РУКИ Артикул: КРИС-6Б Количество Добавить в список желаний Добавить к сравнению	94,99 $
	СИСТЕМА CLAMP RACK-IT – 6-ДЮЙМОВАЯ ОСНОВА + 1 КОМПЛЕКТ БОЛЬШИХ РЫЧАГОВ + 1 КОМПЛЕКТ МАЛЕНЬКИХ РУКОЯТОК Артикул: КРИС-6А Количество Добавить в список желаний Добавить к сравнению	89,99 $
	СИСТЕМА CLAMP RACK-IT – ОСНОВАНИЕ 6 ДЮЙМОВ + 2 КОМПЛЕКТА МАЛЫХ РУКОЯТОК Артикул: КРИС-6С Количество Добавить в список желаний Добавить к сравнению	84,99 $
	СИСТЕМА CLAMP RACK-IT – ТОЛЬКО 16-ДЮЙМОВАЯ ОСНОВА Артикул: КРИС-B16 Количество Добавить в список желаний Добавить к сравнению	64,99 $
	СИСТЕМА CLAMP RACK-IT – БОЛЬШИЕ РУКИ – 1 КОМПЛЕКТ Артикул: CRIS-LA Количество Добавить в список желаний Добавить к сравнению	39,99 $
	СИСТЕМА CLAMP RACK-IT – ТОЛЬКО 6-ДЮЙМОВАЯ ОСНОВА Артикул: КРИС-B06 Количество Добавить в список желаний Добавить к сравнению	29,99 $
	СИСТЕМА CLAMP RACK-IT – МАЛОЕ ОРУЖИЕ – 1 КОМПЛЕКТ Артикул: КРИС-СА Количество Добавить в список желаний Добавить к сравнению	29,99 $

Перейти в конец галереи изображений

Перейти к началу галереи изображений

Угловое зажимное приспособление Rockler Clamp-It и сборочный угольник Clamp-It

Угловое зажимное приспособление Rockler Clamp-It и сборочный угольник Clamp-It

Ящик для инструментов Buzz Rating:

org/Person»> 3 февраля 2019 г.
от Rob Robillard On Woodworking

Tweet

Rockler Woodworking Clamping Review

Производитель: Rockler
. к работе в моем магазине я всегда думаю и всегда совершенствуюсь. Непрерывное совершенствование — лучшая страховка от будущих рисков. Вот почему мне нравится каталог Rockers, который помогает мне решать проблемы. Там масса идей, которые бросают мне вызов быть более эффективным и упорядоченным.

Недавно я получил угловой зажимной шаблон Rockler Clamp-It и сборочные квадраты Clamp-It и сразу же начал использовать их в магазине.

Приспособление для зажима углов Rockler Clamp-It®

Приспособление для зажима углов – это то, что мы все мечтаем приобрести из третьих рук. Это избавляет от необходимости выравнивать детали корпуса при установке крепежа. Угловой зажимной зажим в основном скрепляет ваши детали под прямым углом для крепления и может вмещать материал толщиной от ¼ до 1 дюйма.

Он предназначен для использования в наборах из четырех штук, зажимные приспособления достаточно прочны, чтобы удерживать весь корпус в сборе. Зажимы имеют мягкие накладки, предотвращающие повреждение заготовки.

Крепежные отверстия приспособления позволяют прикрепить его к рабочей поверхности.

Зажимы

Угловой зажимной зажим имеет широкое основание, которое ровно устанавливается на верстаке, но его необходимо либо закрепить, либо зажать. Основание имеет монтажные отверстия, позволяющие прикреплять его к рабочим столам, что может быть полезно для повторяющихся сборочных приспособлений.

Есть две резьбовые вставки 1/4″-20, чтобы вставить монтажные квадраты Rockler Clamp-It и зафиксировать их на месте — я потерял их в первые несколько дней, где-то на полу.

Квадрат для сборки Clamp-It

Квадрат для сборки Clamp-It представляет собой угольник с углом 90 градусов, который помогает удерживать сборки прямоугольными. Мы изготавливаем множество книжных шкафов на заказ, и эти два приспособления значительно упростят сборку шкафов из фанеры. Квадрат сборки изготовлен из ударопрочного жесткого поликарбоната и имеет размеры 8″ X 8″ X 1–1/2″.

Рекомендуемое использование

• Сборка ящика: Зажим предназначен для использования как внутри, так и снаружи угла, что делает его идеальным для сборки ящиков с выступами.
• Поручни для настила: используйте Clamp-It, чтобы удерживать балясины настила под идеальным углом 90° во время крепления.
• Приспособления для скамейки: Зажим — его можно закрепить на любой рабочей поверхности, чтобы создать простую сборку под углом 90°.

Использование углового зажимного приспособления Rockler Clamp-It и сборочного угольника Clamp-It

Я использовал угловое зажимное приспособление Rockler Clamp-It и сборочный квадрат Clamp-It в нескольких различных конфигурациях, в этом прелесть этого набора приспособлений. Он отлично работал при удержании деталей под прямым углом при установке шурупов Kreg, а также при забивании скошенных стыков березовой фанеры.

Ручки легко вращаются, а резина на конце зажима ручки хорошо держится и не царапается. После использования этого приспособления я пришел к выводу, что вам, вероятно, понадобится их пара, если не две пары.

Когда дело доходит до работы в моем магазине, я всегда думаю и всегда совершенствуюсь. Непрерывное совершенствование — лучшая страховка от будущих рисков. Роклер помогает мне в этом!

Цена

Сборочный угольник Clamp-It продается как один инструмент за 29,99 долларов США, а пара — за 42,98 долларов США. Assembly Square продается по цене 9,99 долларов за штуку.

Угловой зажим Rockler Clamp-It

Купить

29,99 $



Tweet

Об авторе

Роб Робиллард

Роберт Робиллард занимается ремонтом, генеральным подрядчиком и руководителем плотницкой и ремонтной мастерской, расположенной в Конкорде, штат Массачусетс, а также является редактором Tool Box Buzz и редактором-основателем A Concord Carpenter. Роб отвечает за наш канал Обзор инструментов и продуктов — Обзор инструментов и продуктов — Видеоканал, где мы публикуем все наши обзоры инструментов и видеоуроки. Робу нравится использовать свои знания и опыт, чтобы помогать и обучать профессионалов в области строительства, а также мастеров-любителей передовому опыту в индустрии реконструкции. Девиз Concord Carpenter: «Хорошо сделано лучше, чем хорошо сказано!» : Узнайте больше о Робе

http://www.aconcordcarpenter.com/@https://twitter.com/robertrobillardRob Robillard

Все сообщения Роберта »

Раскрытие информации

Обзоры продуктов на этом сайте содержат наше мнение о продукте или услуге. Мы всегда будем стремиться к объективности и прозрачности в наших обзорах. Наша цель — предоставить читателям честную и объективную информацию, основанную на нашем собственном опыте. Мы никогда не принимали и никогда не будем принимать оплату в обмен на положительный отзыв. Многие продукты, которые мы рассматриваем, предоставляются нам бесплатно производителем или продавцом. В некоторых случаях у нас также есть рекламные или партнерские отношения с производителями и розничными продавцами продуктов и услуг, которые мы рассматриваем. Для получения дополнительной информации ознакомьтесь с нашими дополнительными политиками раскрытия информации.

Обзор углового зажимного приспособления Rockler Clamp-It

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получить партнерскую комиссию.

Возможно, вы уже видели монтажный угольник Rockler Clamp-In Assembly Square, удобное прямоугольное приспособление, которое можно использовать для сборки шкафов и других видов работ. Он жесткий и изготовлен из ударопрочного поликарбоната, отличающегося прочностью, долговечностью и точностью.

Если вам интересно, как используется Clamp-It, просто обратите внимание на название. Если вы прикрепите две доски или панели к чему-то красивому и квадратному, они станут красивыми и квадратными друг к другу.

Advertisement

Теперь есть также зажимное приспособление Rockler Clamp-It Corner Clamping, которое является новым дополнением к квадрату Clamp-It Assembly. В то время как вы можете использовать квадраты Clamp-It с различными типами зажимов, Clamp-It Corner Clamping Jig — это быстрое и низкопрофильное цельное зажимное решение.

Комбинация квадратного зажима Clamp-It и углового зажимного приспособления Clamp-It предназначена для надежного удержания 2 панелей или досок под углом 90 °, чтобы их можно было скрепить вместе без дополнительных зажимов или аксессуаров.

Приспособление имеет два зажимных винта с крестообразным шлицем и мягкими нецарапающими накладками. С установленным квадратом Clamp-It их комбинированное приспособление может работать с материалом толщиной до 1 дюйма. Приятным моментом является то, что поликарбонатная основа из стеклонаполненного поликарбоната приподнята на 3/4″, поэтому вы можете использовать кусочки обрезков 1-кратного размера для дополнительной поддержки заготовки.

Я уже купил один квадратный зажим Clamp-It, когда Стюарт послал меня за покупками на 200 долларов, и Роклер был достаточно любезен, чтобы прислать зажимное приспособление Clamp-It Corner Clamping Jig для тестирования. В дополнение к двум угловым зажимным приспособлениям Clamp-It компания Rockler прислала еще два сборочных квадрата Clamp-It для использования в обзоре.

Распаковка приспособления

Прежде всего, мне нужно было избавиться от надоедливой наклейки на основании приспособления. Он не просто собирался отклеиться, они хорошо его приклеили. При разумном применении тепла, чтобы смягчить наклейку, она сразу же отклеилась. Затем я просто использовал немного изопропилового спирта, чтобы удалить остатки липкости.

Наклейку снимать не обязательно, но я хотел.

Из нижней части каждой базы торчало по 2 винта, и мне было интересно, для чего они нужны. Головки винтов заставили зажимные приспособления немного раскачиваться на плоской поверхности, что заставило меня задуматься об их назначении.

Перед тем, как снять наклейку, мне сначала нужно было выкрутить винты из основания. Тут-то я и понял, что в базе есть резьбовые вставки. Итак, я посмотрел на упаковку и убедился, что винты предназначены для крепления монтажного квадрата Clamp-It к основанию, поэтому он становится цельным узлом.

При правильном использовании винтов для крепления Clamp-It Square они не выступают снизу.

Единственная причина не привинчивать Clamp-It Square, если вы хотите очень часто перемещаться между зажимным приспособлением и отдельными зажимами.

Использование углового зажимного приспособления Clamp-It

Проект хранения наверху

Ранее я обсуждал строительство стеллажа для хранения над моим столом в обзоре конической зенковки Rockler. Я использовал два угловых зажимных приспособления Clamp-It, чтобы собрать стойку, прежде чем подвесить ее к потолку. Я узнал, что, несмотря на подразумеваемую простоту использования, может потребоваться небольшая настройка, чтобы правильно закрепить доски на месте.

Я обнаружил, что если я попытаюсь выровнять и зажать обе доски одновременно, стык не выровняется правильно. Потренировавшись на нескольких углах, я обнаружил, что процедура работает хорошо:

Сначала зажмите доску, к которой прилегает стык, а затем установите на место другую доску и зажмите. Наконец, отсоедините первую доску и отрегулируйте ее так, чтобы угол был заподлицо.

Я также обнаружил, что важно убедиться, что доски плотно прилегают к основанию. Давление вниз помогает удерживать их там, пока вы поворачиваете винтовые зажимы. Если вы этого не сделаете, верхняя и нижняя части сустава могут иногда выходить за пределы линии.

Может показаться, что эти зажимы сложны в использовании, но как только вы разберетесь с описанными выше приемами, это станет вашей второй натурой, и угловые зажимы на самом деле значительно облегчат сборку углов.

Вам также не нужно использовать шаблон на поверхности стола, он также работает без поддержки, как вы можете видеть выше, где он удерживает поперечину на месте, пока я сверлил отверстия и вкручивал несколько шурупов.

Проект Little Library

Я также использовал угловые зажимные приспособления для сборки другого проекта, о котором я упоминал в обзоре зенковки Rockler, неофициальной Little Library.

Я собирал дом в два этапа: сначала я скрепил его вместе, чтобы просверлить отверстия с потайной головкой, а затем снова сжал его, чтобы моя дочь могла его склеить и прикрутить. Хотя я мог бы сделать это за один шаг, это позволило мне настроить проект в магазине в свободное время, чтобы, когда моя дочь пришла помочь, я мог занять ее сборкой дома.

Я попробовал несколько разных конфигураций для проверки зажимов. Для сверления отверстий в задней части я прикрепил обе стороны к корпусу с помощью угловых зажимных приспособлений и поставил сборку на две стороны, чтобы я мог просверлить отверстия вниз, используя стол. Для этого потребовался только один дополнительный зажим, чтобы охватить заднюю часть и удерживать верхние части сторон на месте.

Чтобы попробовать что-то другое, я поставил дом вертикально и прикрепил две стороны к дому снизу с помощью угловых зажимных приспособлений, а также использовал дополнительный монтажный угольник Clamp-It, чтобы закрепить одну сторону сверху. Сборка была достаточно жесткой, поэтому мне понадобился только один небольшой зажим, чтобы удерживать вторую сторону на одной линии.

Заключительные мысли

Мне мало что может не понравиться в угловом зажимном приспособлении Clamp-It, разве что цена. Один сборочный квадрат Rockler Clamp-It обойдется вам в 13 долларов, а один угловой зажимной зажим Clamp-It стоит 28 долларов. Таким образом, чтобы просто зажать один угол, вы говорите о 41 долларе. Это большие деньги для специального зажима, особенно если вам нужно четыре, чтобы сформировать полный квадрат.

Другой вариант — использовать только пару этих угольников Clamp-It и зажимных приспособлений для углов. Зажимы всегда работают лучше в паре.

Все зависит от того, достаточно ли вы зажимаете сборок, чтобы оправдать затраты. Хотя эти квадраты Rockler Clap-It и зажимное приспособление действительно значительно облегчают сборку коробок, могут быть лучшие способы потратить те же деньги, например, на хорошие зажимы с параллельными губками.
