Струбцина — разновидности, назначение и скрытые возможности применения – Мои инструменты

Содержание

• 1 Что называется струбциной и ее конструкция
• 2 Подробное описание устройства струбцины
• 3 Назначение и применение ручных зажимов
• 4 Виды струбцин: классификация по техническим свойствам
• 5 Какие бывают струбцины по размеру
• 6 Материал изготовления ручных зажимов и на что он влияет
• 7 Разновидности струбцин по их конструктивному исполнению
• 8 Разновидности струбцин по принципу работы
• 9 Выбор струбцины для дома и гаража: критерии и рекомендации
• 10 Ленточная струбцина — все что важно и нужно знать об инструменте
• 11 Изготовление струбцины своими руками из подручных средств
• 12 Металлическая струбцина своими руками из подручных средств
• 13 Инструкция по изготовлению струбцины из дерева: подробное описание

Струбцина или другими словами зажим, представляет собой обязательный инструмент каждого столяра. Прибор имеет простейшую конструкцию, но при этом позволяет выполнять очень ответственные работы. Существует много разновидностей струбцин, каждая из которых имеет конкретное предназначение. Чтобы у начинающего мастера не было трудностей, рассмотрим все виды струбцин, их назначение и применение, а также основные критерии выбора качественного инструмента.

Что называется струбциной и ее конструкция

Наверняка у многих имеется такой кухонный инструмент, как ручная мясорубка. Так вот этот прибор крепится к столу при помощи зажима, который и является струбциной. Из этого теперь понятно, что этот прибор служит для фиксации деталей в соответствующем предустановленном положении. Применяется струбцина преимущественно при проведении столярных и слесарных работ, и является одним из обязательных инструментов кровельщиков и строителей.

Струбцину еще называют вторыми руками или помощником, что не удивительно, ведь это приспособление дает возможность мастеру самостоятельно работать с длинными балками, досками и прочими стройматериалами.

Основная задача приспособления — временное закрепление деталей в соответствующем положении. И с этой функцией инструмент справляется лучше всего, ведь кроме надежности, стоит выделить такое преимущество его применения, как простота эксплуатации.

Это интересно! Возникло название струбцины от немецкого слова schraubzwinge.

По устройству струбцина представляет собой вертикальное основание с нарезанной резьбой или без нее, которое зафиксировано на металлической раме с ответной частью. Винтовая деталь служит не только для фиксации, но еще и усиления или ослабления давления на фиксируемый предмет. Изготавливаются приборы преимущественно из металла, но для конкретных целей выпускают также деревянные или пластиковые варианты.

Подробное описание устройства струбцины

Инструмент характеризуется простотой и надежностью, а при бережном отношении к нему и правильном использовании, вероятность поломки сводится к нулю. По принципу работы прибор схож с функционированием тисков.

Только в отличие от тяжелых и крупногабаритных устройств, струбцина имеет малый вес, что делает ее мобильной, и облегченную конструкцию для возможности эксплуатации без усилий. Конструктивными элементами такого прибора являются:

1. Рама — играет роль ответного элемента, к которому крепится непосредственно сама деталь. Рамная часть может иметь разные виды исполнения: G-образную, С-образную и T-образную.
2. Подвижная часть — позволяет повышать или снижать расстояние от рабочей части до рамы
3. Рычаг или винт — служит для закрепления струбцины в соответствующем положении, и дает возможность регулировки силы сжатия. Рычажные устройства оснащены приводом для быстрой фиксации поэтому, чем меньше усилий прикладывается, тем получается более интенсивное сжатие.
4. Опорная пятка — находится на внутренней стороне П-образной рамы.

Для более удобного перемещения резьбовой шпильки используется рукоятка (может быть представлена разных видов). На конце подвижного винта расположена пятка, которая упирается в прижимаемую заготовку, обеспечивая ее надежную фиксацию. Усилие прижима зависит от физической силы, которой обладает человек.

На фото представлена струбцина с обозначением ее конструктивных элементов. Однако такие инструменты выпускаются разных видов, хотя принцип работы и назначение у них одинаковые. Более подробно о том, для чего используется струбцина, вы можете узнать в следующем разделе.

Назначение и применение ручных зажимов

Большое разнообразие инструментов позволяет каждому мастеру выбрать максимально-подходящий для выполнения соответствующих работ вариант. Применение струбцин не ограничивается какими-либо сферами, но чаще всего они используются для следующих целей:

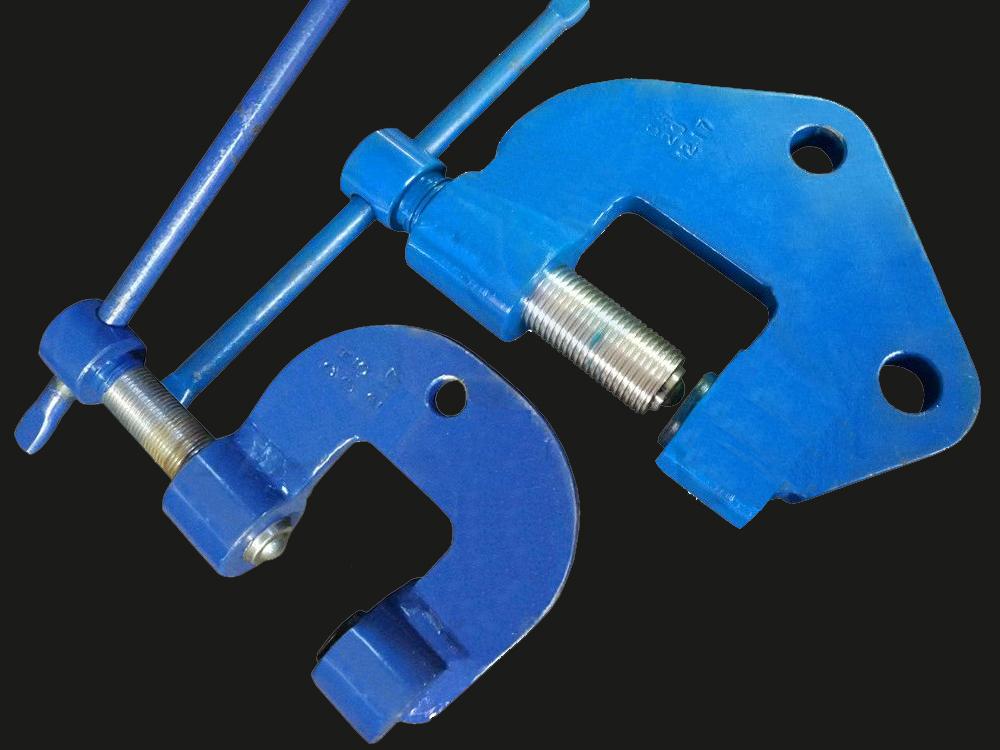

1. Захват листового металла — конструкция состоит из стального корпуса, рукоятки и зажимного механизма, в основе работы которого лежит пружина. Особой популярностью пользуются струбцины такого типа на складах, в производстве и других отраслях.
2. Сборка мебели — невозможно представить себе мебелестроительную сферу без такого инструмента, как струбцина. Здесь этот прибор применяется для прижима склеиваемых элементов, а также временной фиксации несущих конструкций различной мебели.
3. Изготовление опалубки — зажим играет роль несущего элемента, за счет которого осуществляется фиксация деревянных опор.
4. Укладка ламината — при работе с напольным покрытием возникает необходимость фиксации строительных материалов. Именно от использования струбцины при работе с ламинатом, зависит качество выполнения монтажа.
5. Монтаж вентиляции — применяются специальные виды зажимов, которые называются лучевыми. Их применяют также при прокладке разнообразных инженерных коммуникаций, которыми осуществляется фиксация крепежных элементов к несущим конструкциям. Достоинством применения лучевых струбцин является отсутствие необходимости сверления или проведения сварочных работ, что не только облегчает, но и ускоряет процесс.
6. Монтаж натяжных потолков — для таких целей используются струбцины, которые имеют клещеобразную конструкцию. Их изготавливают из пластика, а выпускаются они с разным захватом на 100, 150 и 200 мм. Используется зажим для вывешивания полотна перед его нагревом. Чтобы осуществить монтаж натяжного потолка, требуется не менее 6 зажимов.

Сфера использования струбцины не ограничена, что связано с многофункциональностью этого прибора. Фиксация различных деталей (от мелких до крупных), не обходится без применения такого незаменимого прибора, как струбцина.

Виды струбцин: классификация по техническим свойствам

Многофункциональность струбцин приводит к тому, что сфера их применения очень широка. Однако в зависимости от области использования, конструкция зажима имеет конструктивные отличия. Именно по этому признаку струбцины классифицируют на виды, и чтобы не возникло никаких трудностей с выбором конкретной модели, стоит рассмотреть все их разновидности.

Какие бывают струбцины по размеру

Одним из главных технических параметров струбцин является их размер. Они бывают маленькими и большими, длинными и короткими, но эти слова ничего не означают, поэтому ниже приведены факты:

1. По длине зажимы бывают от 150 до 900 мм.
   Встречаются устройства и большего размера, однако применяются они преимущественно на производстве.
2. По ширине: от 120 до 350 мм.
3. Еще одним важным параметром является размер рабочей зоны — если говорить иными словами, то этот критерий обозначает максимальное раскрытие движущейся части. Это расстояние зависит непосредственно от размера струбцины, и варьируется в диапазоне от 10 до 600 мм.

Минимальный захват имеют угловые зажимы, размер которых составляет от 10 до 100 мм. Причина столь малого захвата скрывается в том, что соприкосновение осуществляется под прямым углом в 90 градусов.

Максимальный рабочий диапазон имеют зажимы F-образного типа. Он составляет от 15 до 350 мм при длине инструмента в 400 мм. Струбцина G-образной формы относится к категории средних по размеру устройств, захват которых варьируется в пределах от 70 до 170 мм.

Таблица размеров струбцин

Размер струбцины — это один из основных критериев данных инструментов.

Именно его стоит учитывать в первую очередь при покупке прибора.

Материал изготовления ручных зажимов и на что он влияет

В большинстве случаев для изготовления струбцины используется металл. Однако встречаются также изделия из дерева или пластика. В чем заключаются особенности каждого вида материала для производства струбцины, выясним далее.

1. Чугунные кованные — к числу основных их достоинств относятся такие свойства, как долговечность, прочность и надежность. Из чугуна изготавливают струбцины F-образной формы с винтовым зажимом. Главным их отличием является высокая стоимость.
2. Из пластика — используются для работы с любыми видами материалов, кроме металла. Чаще всего их применяют при монтаже натяжных потолков или склеивания резиновых, пластиковых и прочих деталей. Производят их из полимеров, которые обладают устойчивостью к механическим нагрузкам.
3. Металлические штампованные — это самый распространенный вид струбцин, которые выбирает большинство мастеров. Используют их для различных целей, но основное назначение — монтаж металлокаркасных и несущих конструкций. Для противостояния коррозии, металлические поверхности вскрывают цинком или гальваническими веществами.
4. Деревянные — они предназначены для работы с хрупкими и мягкими материалами, в том числе, и с изделиями из дерева. Основное условие их изготовления — использование твердых пород древесины, что исключает вероятность выхода из строя при эксплуатации.
5. Из алюминия — их получают путем литья, а к числу основных достоинств таких устройств относятся: легкость, устойчивость к коррозии и невысокая цена. При этом очень важно учитывать, что такие модели не предназначены для эксплуатации с воздействием интенсивных нагрузок.

Встречаются также струбцины из различных сплавов металлов, но такие инструменты не отличаются надежностью. Изготавливаются они в Китае, и поставляются в Россию, Украину, Беларусь. Многие мастера предпочитают выбирать именно такие варианты струбцин, ведь внешне они не отличаются от изделий из чугуна или штампованного металла, и подкупают своей доступной ценой.

Это интересно! Если выбираете струбцину китайского производителя, то важно при этом учитывать, что под воздействием интенсивных нагрузок она может выйти из строя. В итоге мастер лишится не только инструмента, купленного пусть не за высокую цену, но самое главное, он рискует своей безопасностью.

Разновидности струбцин по их конструктивному исполнению

Вспомогательный инструмент применяется с целью фиксации различных деталей и предметов. Зажим может выполняться временно или постоянно, с чем прибор также справляется достаточно эффективно. Струбцина позволяет зафиксировать деталь в необходимом положении с предварительным ее выравниванием для обеспечения более качественного закрепления деталей. Последующая фиксация деталей может производиться при помощи клея, саморезов, болтов, сварочного соединения. В зависимости от типа выполняемых работ, используются следующие разновидности струбцин:

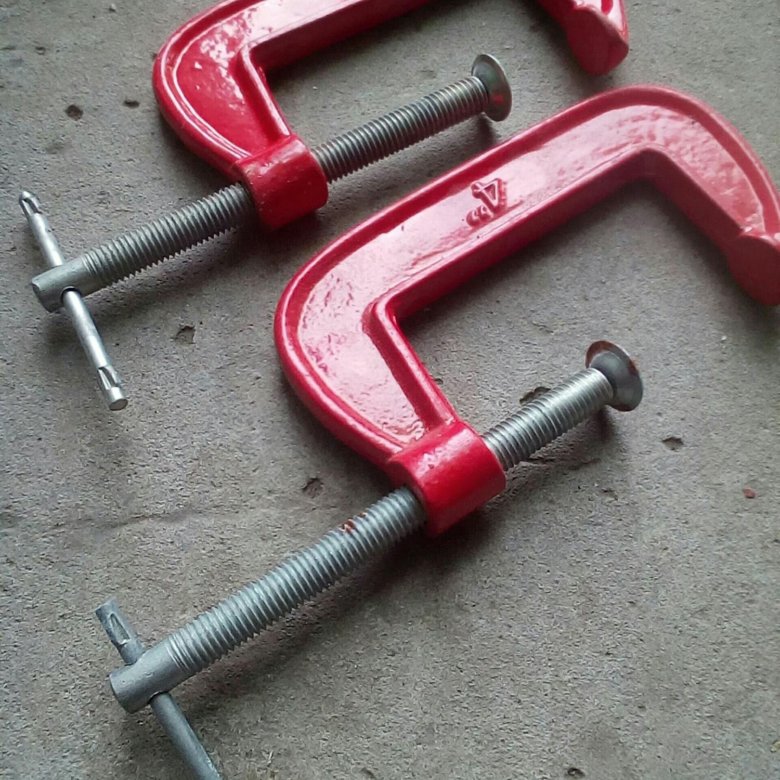

1. G-образная — крепежный инструмент, основным предназначением которого является работа с заготовками из металла. Называется конструкция G-образной по причине сходства с буквой G. Для изготовления изделия используется инструментальная сталь, что положительно отражается на прочностных качествах прибора. Немаловажную роль играет форма инструмента, так как благодаря такой конструкции, зажим обладает устойчивостью к деформации. Качественный прижим заготовки достигается за счет мелкого шага резьбы на винте. Единственным минусом мелкой резьбы являются затраты времени на фиксацию заготовки. Подходят струбцины такой формы под работы не только с металлом, но и древесиной. Аналогом G-образных струбцин являются C-образные, которые характеризуются отсутствием выступа на неподвижной пятке.

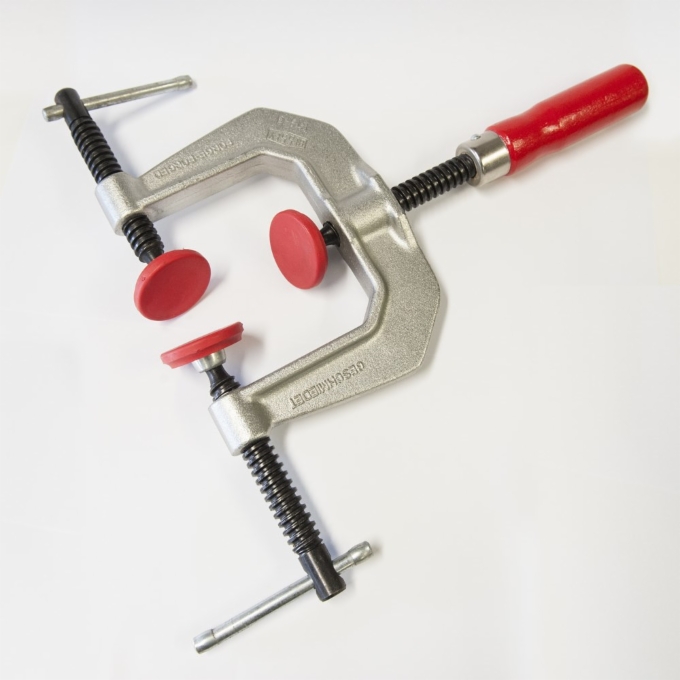

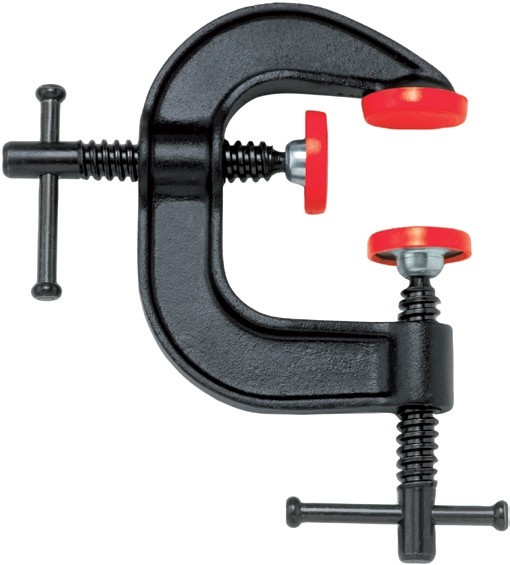

2. Торцевые  — так называются струбцины, которые используют для закрепления заготовок с торцевой стороны. Устройства представляют собой стандартный зажим, который оснащен одним неподвижным и двумя подвижными зажимами, которые расположены перпендикулярно друг к другу. Особенно популярны такие приборы в мебелестроении, так как с их помощью осуществляется закрепление мебельных накладок на торцевую сторону.
3. Т-образные — они состоят из основания с направляющими для подвижных губок инструмента. Одна губка жестко фиксируется к основанию металлическим стопором, а вторая перемещается с помощью резьбового винта. Используется такой тип инструмента для монтажа оконных переплетов, а также для фиксации заготовок с последующей их обработкой. Длина таких устройств может достигать 1 метра, поэтому они вполне могут заменить обычные тиски.

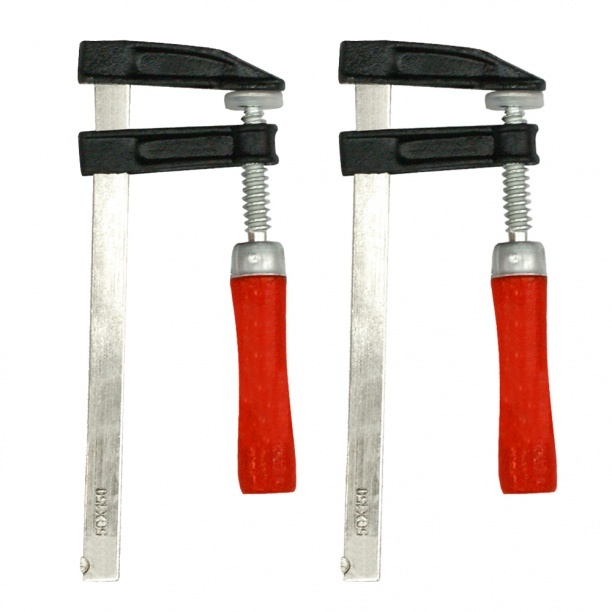

4. F-образные — упрощенный вариант T-образных моделей. Основными достоинствами таких приборов является широкий диапазон регулировок и мобильность инструмента. Однако есть у такого типа инструмента недостаток, который проявляется в виде снижения надежности, что обусловлено большим диапазоном регулировок. Составными элементами F-образных струбцин являются: металлическая рейка с неподвижной, а также подвижной губкой. Последняя перемещается вдоль направляющей, что позволяет работать с заготовками разных размеров. С их помощью можно зафиксировать большое количество заготовок.
5. Угловые — они служат для объединения деталей под различными углами. Устройства классифицируются на магнитные и винтовые. Если первый тип используется преимущественно для работы с металлическими заготовками, то винтовыми соединяются различные заготовки из дерева. Состоят такие устройства из корпуса с двумя прижимными пятками, располагающимися друг относительно друга под прямым углом 90 градусов.
6. Ленточные — столяры активно пользуются ленточными струбцинами, которые состоят из деревянных или металлических фиксаторов, надетых на ремень. Фиксаторы в количестве от 4 штук устанавливаются предварительно на конструкции, а ремнем осуществляется их прижим и фиксация. Используются такие приборы при сборке и изготовлении мебели, облегчая выполнение рабочего процесса.

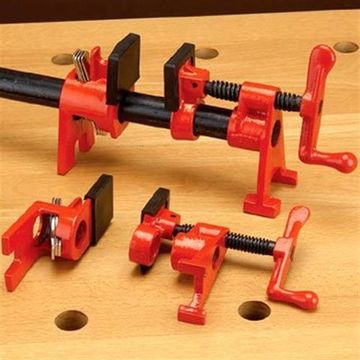

7. Трубные — называются они так не по причине предназначения работы с трубами, а потому что в основе их конструкции лежит труба. Имеют вид классической струбцины, только в качестве основания используется трубка. Одна пятка неподвижная, а вторая регулируется путем перемещения вдоль трубы, и зажимается при помощи винтового фиксатора. Основная сфера применения таких приборов в мебелестроении для склеивания щитов при изготовлении столешниц и дверей. Главное достоинство — возможность работы с большеразмерными заготовками. В основе этих устройств используются трубы, так как именно они позволяют добиться столь высокой надежности и прочности инструмента.

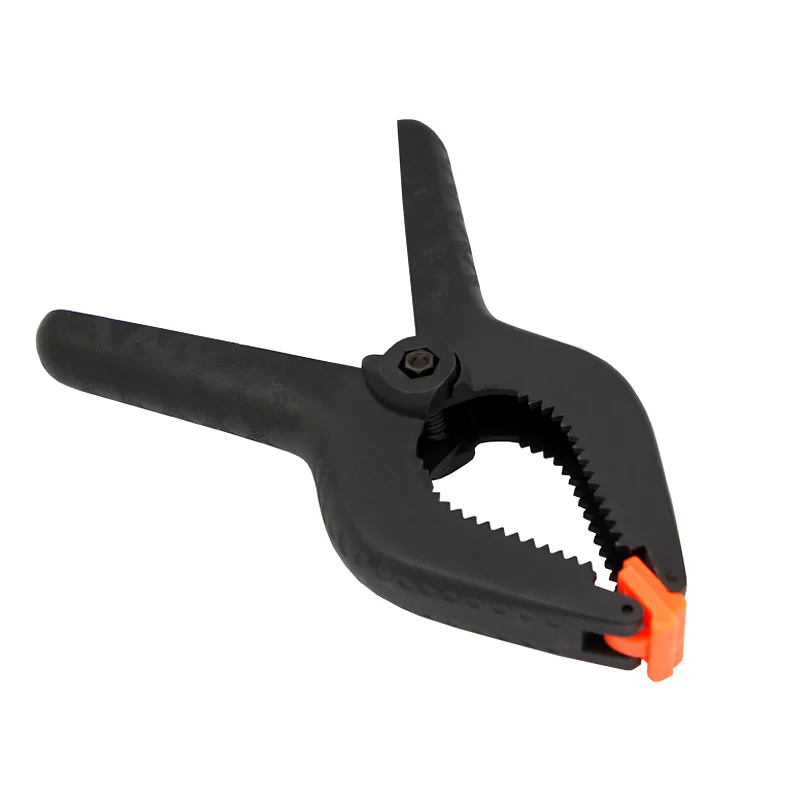

8. Пружинные — представляют собой клещи с ручками, при помощи которых приводятся в движение прижимные губки. Одна губка имеет жесткое крепление, а вторая может регулироваться в зависимости от размера зажимаемой заготовки.

Имея представление о разновидностях струбцин, не составит большого труда выбрать их в зависимости от запланированных работ. Однако размер, материал и конструкция — это еще не все параметры, по которым классифицируют струбцины. Выбирая зажим, нужно учитывать особенности их функционирования, поэтому далее рассмотрим, какими они бывают по принципу действия.

Разновидности струбцин по принципу работы

Наиболее популярный вид струбцин — классические, имеют механический принцип действия. Это когда устройства приводятся в действие от руки. Их так и называют ручными или механическими зажимами, которые оснащены винтовым элементом с пяткой, которые приводятся в движение при помощи рукоятки. Кроме механических, различают и другие виды струбцин, о которых будет полезно узнать всем, кто выбирает прибор под соответствующие работы.

1. Магнитные — это популярный вид инструмента электросварщиков. Они позволяют временно соединить две детали под прямым углом, чтобы впоследствии выполнить их сваривание. Конструктивно прибор представляет собой многогранник с прямыми углами. Внутри металлического корпуса расположены магниты, которые примагничиваются к металлическим конструкциям.

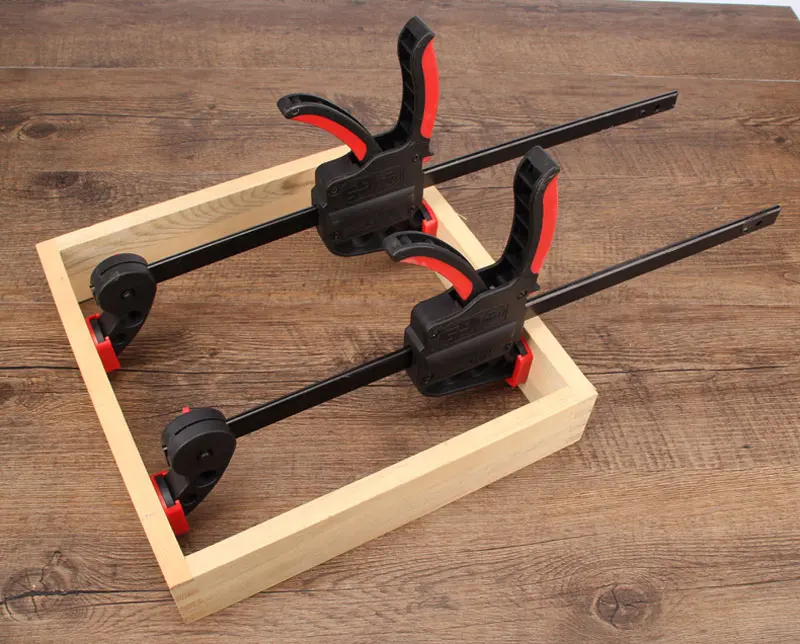

2. Автоматические — их еще называют пистолетными, реечными и триггерными. Устройства имеют F-образную конструкцию, и состоят из основания с направляющими для перемещения подвижной губки. При нажатии на курок, подвижная губка надежно фиксируется, обеспечивая качественный и надежный прижим детали.
3. Гидравлическая и пневматическая (вакуумная) — принцип работы таких устройств похожий, только в первом типе струбцины используется масляная жидкость, а во втором — сжатый воздух. Отличаются такие устройства особой надежностью и прочностью зажима, поэтому используются они при работе со стеклом, искусственным камнем и керамикой. Основу таковых зажимов составляют камеры, в которых происходит нагнетание нужного усилия.

Выпускаются также трещоточные струбцины, которые внешне напоминают клещи. Основой такого инструмента является механизм под названием трещотка, с помощью которого выполняется качественный зажим. Чтобы ослабить сжатие, конструкцией предусмотрена специальная собачка.

Из всего сказанного выше следует отметить, что зная все основные разновидности струбцин, не составит большого труда выбрать подходящую модель для работы. Однако есть определенные рекомендации, на основании которых можно выбрать струбцину, и использовать ее не только по прямому назначению.

Выбор струбцины для дома и гаража: критерии и рекомендации

Выбор зажимного инструмента даже у профессионального мастера может вызвать массу вопросов, что уже говорить о новичках. Посещая современный строительный магазин, можно столкнуться с большим разнообразием разновидностей струбцин, которые предназначены для решения конкретных задач. И чтобы решить эти задачи максимально правильно, следует ответственно подойти к процессу выбора струбцины. Специалисты рекомендуют принять во внимание следующие критерии:

1. Механизм фиксации заготовки — наиболее популярными являются модели, оснащенные винтовыми зажимами. Они практичны, удобны и недорогие. Выбирая струбцину с резьбовым механизмом, рекомендуется отдать предпочтение моделям с передвижной губкой. Их преимущество в том, что они позволяют работать с заготовками любых размеров.
2. Усилие зажима — это еще один очень важный параметр, ведь от него зависит не только качество и скорость проведения работ, но и безопасность. Этот параметр зависит непосредственно от типа используемого инструмента, и может варьироваться в пределах от 20 кг до 1 тонны. Максимальное усилие естественно обеспечивают гидравлические и вакуумные струбцины.
3. Присутствие вспомогательных элементов — при помощи струбцины можно не только сжимать заготовки, обеспечивая тем самым временное их соединение, но и использовать в качестве распорного инструмента. Такая опция в приборе точно не будет лишней.
4. Вес — чем тяжелее инструмент, тем сложнее им работать. На массу прибора влияют такие факторы, как размер инструмента и материал, из которого он изготовлен. Самыми тяжелыми являются чугунные и стальные приборы, а легкие — из дерева, алюминия и пластика. Выбирая инструмент по весу, стоит также учитывать, что чем меньше масса, тем соответственно ниже его надежность и прочность.

   Конструкция быстрозажимной струбцины

5. Подверженность коррозии — металлические части струбцин защищают при помощи краски или специального цинкового покрытия, что позволяет увеличить эксплуатационный ресурс инструмента. Устройства с гальваническим покрытием стоят дороже, чем окрашенные.
6. Дополнительные аксессуары — чтобы повысить удобство работы со струбцинами, многие производители оснащают их различными элементами. Одним из таковых элементов является Т-образная рукоять, главным предназначением которой является регулировка усилия зажима. На губках крепятся резиновые накладки, которые предотвращают повреждение поверхности зажимаемых деталей. При работе с металлическими деталями такие накладки также играют большую роль. Их отсутствие не повлечет за собой деформацию металлических заготовок, но при этом вероятность их смещения не исключена.

Хотя струбцина является многофункциональным зажимным инструментом, однако при ее использовании необходимо учитывать условия эксплуатации, к примеру, не рекомендуется работать пластиковым инструментом с металлическими заготовками. Если вы уважающий себя мастер, то обязательно должны иметь в распоряжении минимум пять разновидностей струбцин.

Ленточная струбцина — все что важно и нужно знать об инструменте

Одним из самых малоизвестных видов зажимов является ленточная струбцина. Очень часто начинающие мастера задаются вопросом об устройстве этого инструмента и его принципе работы. В этом вопросе разберемся более подробно.

Ленточная струбцина представляет собой инструмент, в основе которого используется капроновая лента, ремень или трос. В отличие от классических моделей, такие варианты зажимов предназначены для работы с круглыми, треугольными и изделиями других геометрических форм. Устройства имеют простую конструкцию и принцип работы. Лента является зажимом, а в качестве фиксаторов применяются специальные пластиковые или металлические уголки.

Используется такой тип инструмента при работе с мебелью, а также позволяет склеивать аквариумы, изготавливать оконные рамы и рамки для картин. Выбирая такой прибор, следует уточнить длину ленты, так как именно от нее зависит, какого габарита детали можно будет сжимать.

Это интересно! Ленточную струбцину можно сделать своими руками. Для этого понадобится стальной трос, уголки и корпус с зажимным механизмом. Изготовить инструмент своими руками не составляет особого труда, поэтому если вы нуждаетесь в нем, то на основании видео, можете реализовать свою задумку.

Изготовление струбцины своими руками из подручных средств

Струбцина имеет очень простую конструкцию, поэтому наверняка у каждого мастера возникала затея изготовить прибор самостоятельно, используя подручные средства. Если да, тогда ниже представлена инструкция, как сделать струбцину своими руками.

Для начала разберемся, что же можно использовать, чтобы изготовить прибор. Для этого подойдут такие виды расходных материалов:

• профильная труба;
• толстая фанера;
• старые подшипники;
• мясорубка;
• круглая труба;
• арматура.

Сделать самодельный инструмент можно из любых деталей, предварительно продумав его конструкцию. В материале рассмотрим несколько разновидностей струбцин, изготовленных своими руками. Самый простой способ изготовления зажима — воспользоваться деревянными брусьями, но такой прибор подойдет только для работы с деревянными изделиями. Именно поэтому многие предпочитают делать струбцины из металла.

Металлическая струбцина своими руками из подручных средств

Изготавливая струбцину из металла, практически невозможно обойтись без сварочного аппарата и УШМ. За основу можно использовать стальную трубу, получив в итоге трубчатую струбцину. Подойдут также любые стальные заготовки, которые наверняка имеются в распоряжении у каждого мастера. Рассмотрим особенности изготовления струбцины из металлической трубы размером 100×100 мм и толщиной не менее 3-4 мм. Инструкция выглядит следующим образом:

1. Отрезаем от трубы часть размером 2 см, и получаем стальной квадрат.
2. Далее разрезаем квадрат пополам, и получаем практически готовые две струбцины. Здесь очень важно учитывать, что если разрезать квадрат пополам, то зажимать в инструменте можно ограниченные по размеру заготовки. Именно поэтому можно отрезать немного больше, чтобы оставался запас.
3. На следующем этапе необходимо вырезать отверстие с торца, в которое будет крепиться подвижная губка. Размер отверстия зависит от диаметра используемого болта. Лучше не экономить, и взять болт толщиной 10-12 мм.
4. Далее подготавливаем болт с гайкой. Длина болта должна быть таковой, чтобы его хватило до упора с противоположной частью заготовки. Если длина заготовки составляет 10 см, тогда длина болта должна быть не менее 15 см.
5. Прикладываем болт с гайкой к пластине, и выставляем перпендикулярно основанию. Гайка приваривается к пластике.
6. Струбцина практически готова к использованию. Для удобства вращения болта, необходимо приварить перпендикулярно ножке кусок электрода.
7. Длина привариваемого электрода влияет на усилие, поэтому, чем больше ее размер, тем меньше усилий придется прикладывать для зажатия детали. Если хотите получить струбцину, которая будет максимально похожа на заводскую модель, тогда в ножке болта сверлится отверстие, и устанавливается кусок электрода.

Выбирая заготовку для изготовления инструмента, важно учитывать толщину стали. Именно от этого фактора будет зависеть надежность и эффективность самодельного прибора. На деле такой зажим из металла не уступает заводским аналогам. Уделив всего пару часов времени, можно получить качественный инструмент с минимальными финансовыми затратами. На видео ниже показано, что представляет собой инструмент в действии.

Инструкция по изготовлению струбцины из дерева: подробное описание

Имея минимальный набор инструментов, можно изготовить струбцину из дерева. Для этого понадобятся:

• два деревянных бруска размером 50×50 мм;
• несколько длинных болтов или шпилек с гайками и шайбами;
• из инструментов понадобится только дрель.

Приступаем к созданию инструмента своими руками. Выпиливаем две заготовки из брусков длиной 25 см. Это будут губки будущего инструмента. Дальнейшие действия представлены в перечне:

1. Брусья необходимо предварительно обработать наждачной бумагой, и вскрыть лаком для придания инструменту эстетичного вида.
2. Взять шпильки диаметром 8 мм и длиной 20 см с гайками и шайбами, и просверлить в заготовках для них отверстия.
3. Просверлить отверстия на расстоянии друг от друга 5-8 см, как показано на фото.
4. Собрать инструмент, используя гайки и шайбы. На фото ниже представлена самодельная струбцина из дерева, на изготовление которой ушло не более 20 минут.

Полученный инструмент рекомендуется использовать исключительно для работы с деревянными заготовками или листовой сталью. На видео ниже описан процесс изготовления инструмента, а также продемонстрирована его эффективность использования.

Ниже представлены фото различных вариантов изготовления струбцин своими руками. Используя их за основу своих идей, не составит труда воплотить их в реальность.

1. В основе этой модели лежит нержавеющая сталь. Для изготовления понадобится полуавтоматическая сварка.
2. Струбцина изготовлена из стали. Достоинство ее в том, что неподвижная лапка может перемещаться, расширяя возможности инструмента.
3. Если имеется стальной профиль и сварочный аппарат, то изготовить простейшую струбцину не составит большого труда.
4. В основе этой модели лежат круглые трубки, к которым приварены пятки и широкие гайки.
5. В основу этого инструмента заложены круглые металлические трубы.

Достоинство струбцины в том, что она имеет простую конструкцию. Если у вас имеется ненужная ручная мясорубка, то отрезав от нее верхнюю часть, можно получить готовый инструмент. За счет своей простоты, изготовить струбцины можно практически из чего угодно, главное — чтобы прибор обладал достаточной надежностью, так как от его качества и исправности зависит безопасность человека.

Публикации по теме

Что такое трубные струбцины?

Каждый без исключения мастер, вне зависимости от рода его деятельности, нуждается в надежном и качественном инструменте. И часто случается так, что некоторые из инструментов не настолько универсальны, как того желал бы мастер. Поэтому приходится тратить все больше средств, дабы дополнить мастерскую новым приобретением.

Но что, если существует недорогой, удобный и качественный инструмент, спектр применения которого достаточно широк, чтобы назвать его универсальным? Именно таким инструментом является струбцина трубная 3/4 от «Энкор».

Что это такое?

Устройство зажимной F-образной пружины известно всем. Оно состоит из направляющей и двух губок: одна из них подвижная и фиксируется на любом участке направляющей, а вторая жестко зафиксирована на одном из концов направляющей, тем самым представляя собой упор для зажимаемой детали. Для того чтобы зажать нужную деталь в струбцине, в одной из губ-упоров предусмотрена система с поджимным винтом, закручивая который вы дополнительно выдвигаете один из упоров вперед, тем самым увеличивая силу сжатия.

Трубные струбцины по своей конструкции практически аналогичны, однако имеют одно существенное отличие – они полностью разборные, и их детали продаются по отдельности. Нужно лишь приобрести их и произвести сборку инструмента у себя дома или в мастерской. Состоят же трубные струбцины из трех деталей: упорной губки, поджимающей губки и трубы-направляющей.

1. Упорная губка представляет собой некий аналог муфты, к которой под углом 90° приварена упорная площадка. В струбцине от компании «Энкор» упорная губка является подвижной, а для ее фиксации на направляющей предусмотрена система из подпружиненных упорных колец.
2. Прижимная часть струбцины — система из двух колец, соединенных массивным винтом. Заднее кольцо отличается от переднего наличием внутренней резьбы для фиксации его на конце направляющей, в то время как переднее кольцо внутри гладкое и, как и упорная губка, имеет перпендикулярный отросток — вторую упорную площадку.
3. В качестве направляющей трубной струбцины используется стальная труба диаметром 3/4 дюйма — 20 миллиметров. Для установки на нее прижимной детали потребуется дополнительно нарезать на один из ее концов резьбу.

Преимущества трубных струбцин от «Энкор»

Первое, что порадует столяров – это доступность подобного приспособления. Приобрести его можно в любом сантехническом магазине по приемлемой цене. Помимо самого комплекта из двух деталей, там же можно купить и направляющую для них.

Вторая приятная особенность подобных струбцин заключается в их универсальности. Длина направляющей в данном случае ограничивается лишь нуждами мастера, а учитывая то, что струбцина легко разбирается, можно заготовить заранее отрезки трубы разной длины и менять их в случае необходимости.

Трубные струбцины и их недостатки

Один из главных недостатков струбцин подобного рода – прогиб трубы при зажиме. Наиболее явным этот нюанс становится при использовании довольно длинной направляющей. Это может сильно повлиять на качество зажимаемой детали, так что прогиб придется компенсировать.

Вторым по значимости недостатком является то, что для установки струбцины на направляющую требуется нарезание внешней резьбы, на что не у каждого найдется инструмент.

Третьим же недостатком струбцин, изготовленных целиком из стали, является вес. Они существенно тяжелее пластиковых и алюминиевых, это тоже придется учитывать, например при их транспортировке.
